1 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS

2 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

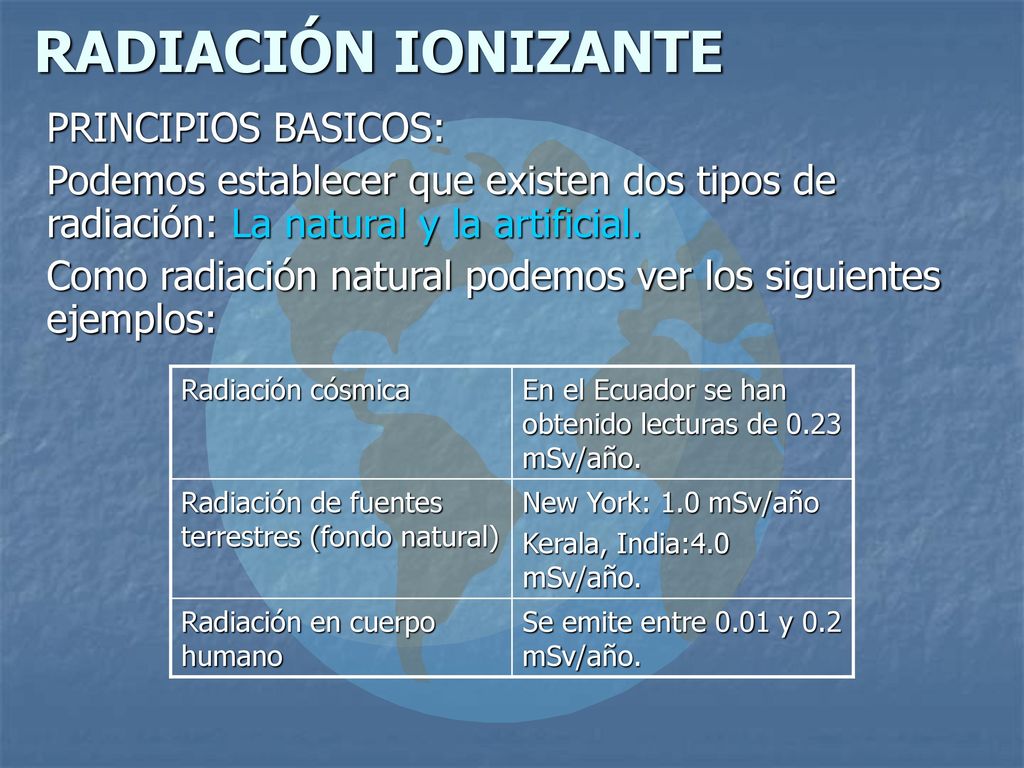

Podemos establecer que existen dos tipos de radiación: La natural y la artificial. Como radiación natural podemos ver los siguientes ejemplos: Radiación cósmica En el Ecuador se han obtenido lecturas de 0.23 mSv/año. Radiación de fuentes terrestres (fondo natural) New York: 1.0 mSv/año Kerala, India:4.0 mSv/año. Radiación en cuerpo humano Se emite entre 0.01 y 0.2 mSv/año.

3 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

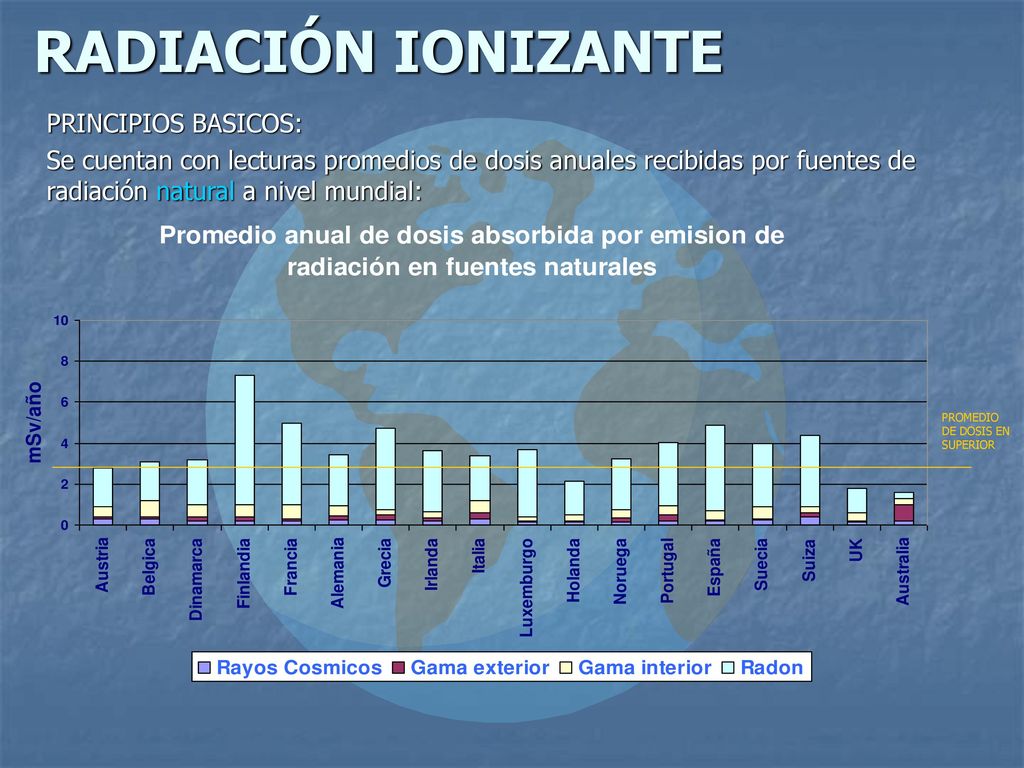

Se cuentan con lecturas promedios de dosis anuales recibidas por fuentes de radiación natural a nivel mundial: PROMEDIO DE DOSIS EN SUPERIOR

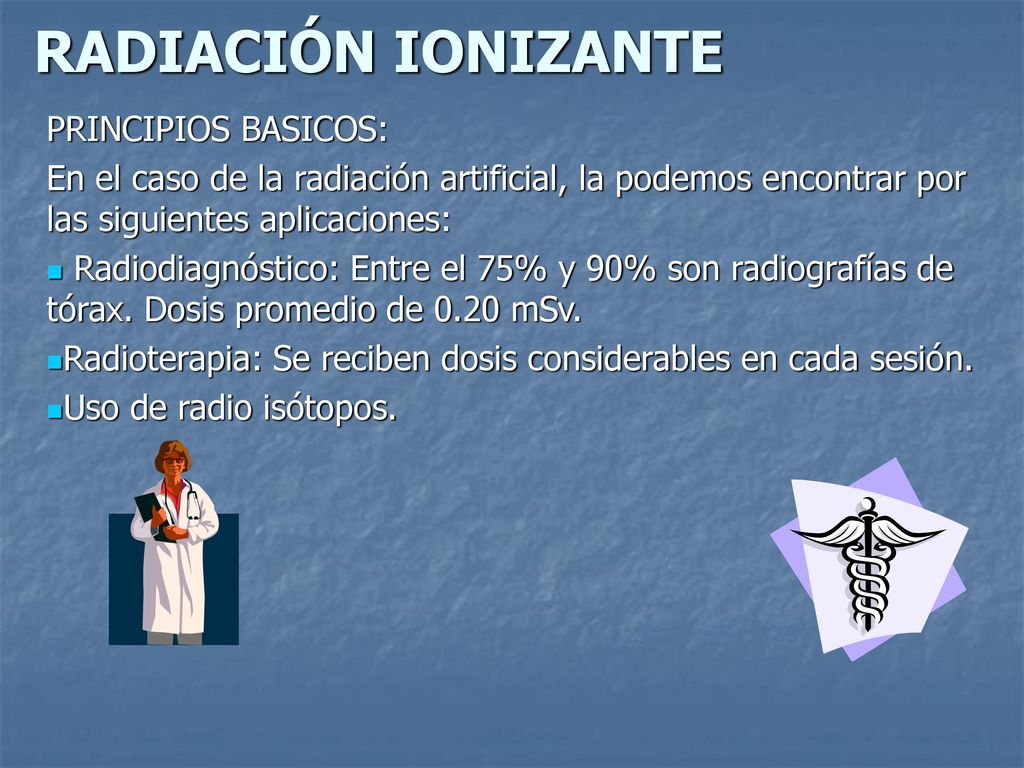

4 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:
En el caso de la radiación artificial, la podemos encontrar por las siguientes aplicaciones: Radiodiagnóstico: Entre el 75% y 90% son radiografías de tórax. Dosis promedio de 0.20 mSv. Radioterapia: Se reciben dosis considerables en cada sesión. Uso de radio isótopos.

5 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

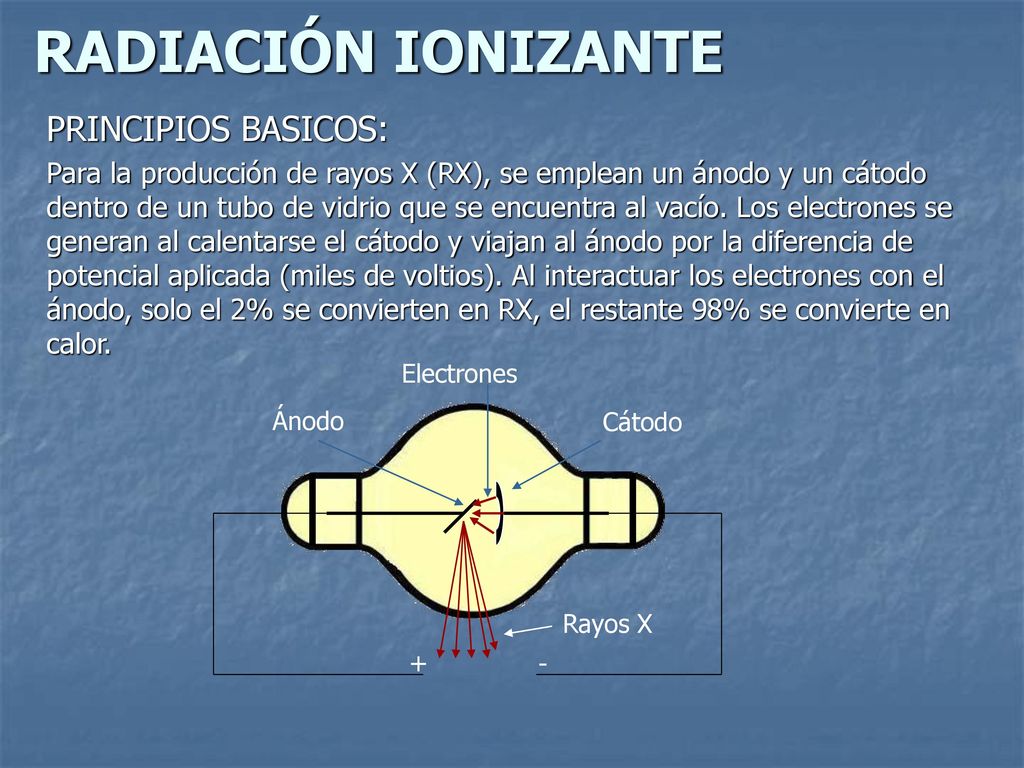

Para la producción de rayos X (RX), se emplean un ánodo y un cátodo dentro de un tubo de vidrio que se encuentra al vacío. Los electrones se generan al calentarse el cátodo y viajan al ánodo por la diferencia de potencial aplicada (miles de voltios). Al interactuar los electrones con el ánodo, solo el 2% se convierten en RX, el restante 98% se convierte en calor. Rayos X + - Cátodo Ánodo Electrones

6 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: Estructura atómica:

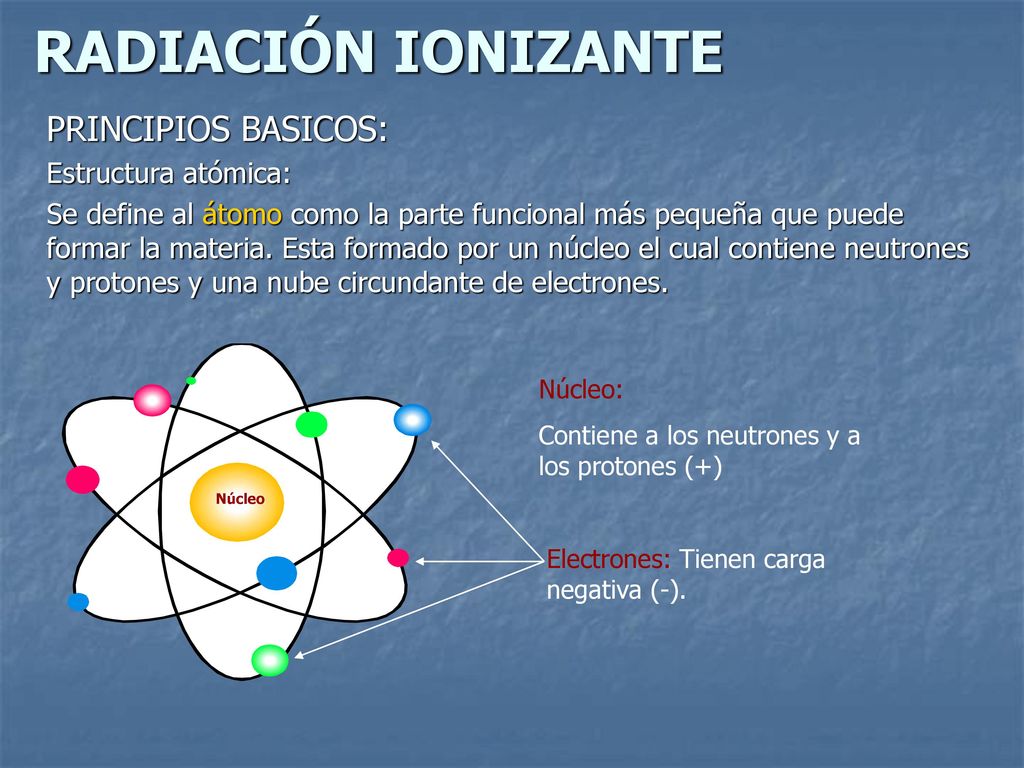

Se define al átomo como la parte funcional más pequeña que puede formar la materia. Esta formado por un núcleo el cual contiene neutrones y protones y una nube circundante de electrones. Núcleo: Contiene a los neutrones y a los protones (+) Núcleo Electrones: Tienen carga negativa (-).

7 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: Partículas radioactivas:

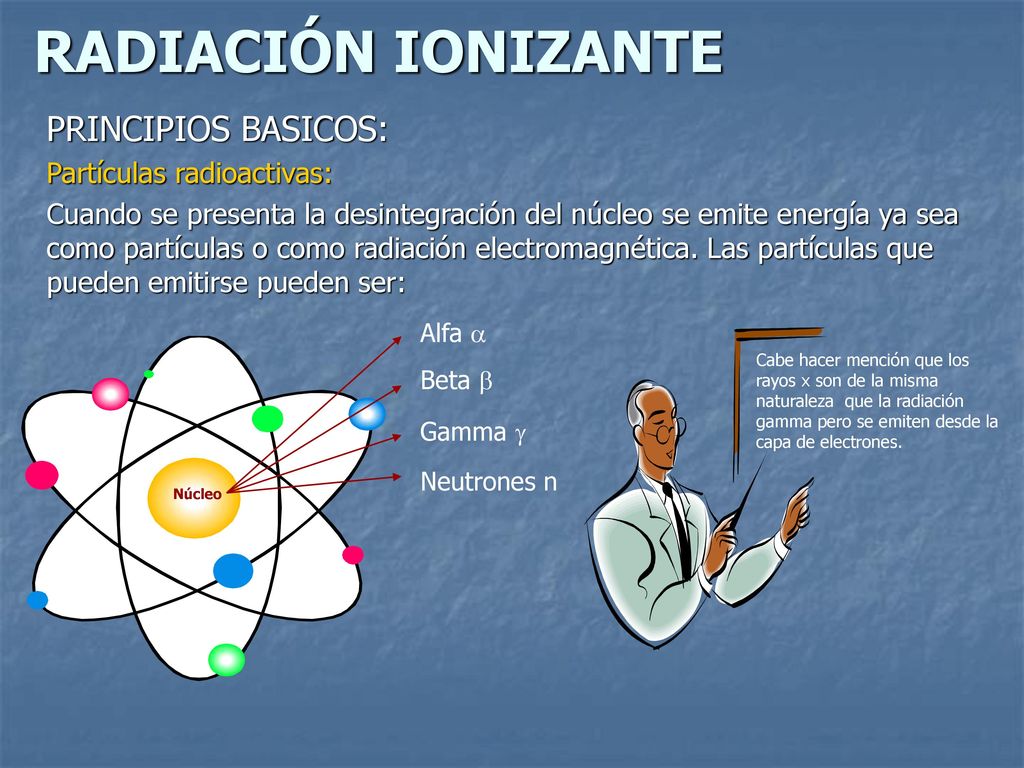

Cuando se presenta la desintegración del núcleo se emite energía ya sea como partículas o como radiación electromagnética. Las partículas que pueden emitirse pueden ser: Núcleo Alfa a Beta b Gamma g Neutrones n Cabe hacer mención que los rayos x son de la misma naturaleza que la radiación gamma pero se emiten desde la capa de electrones.

8 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

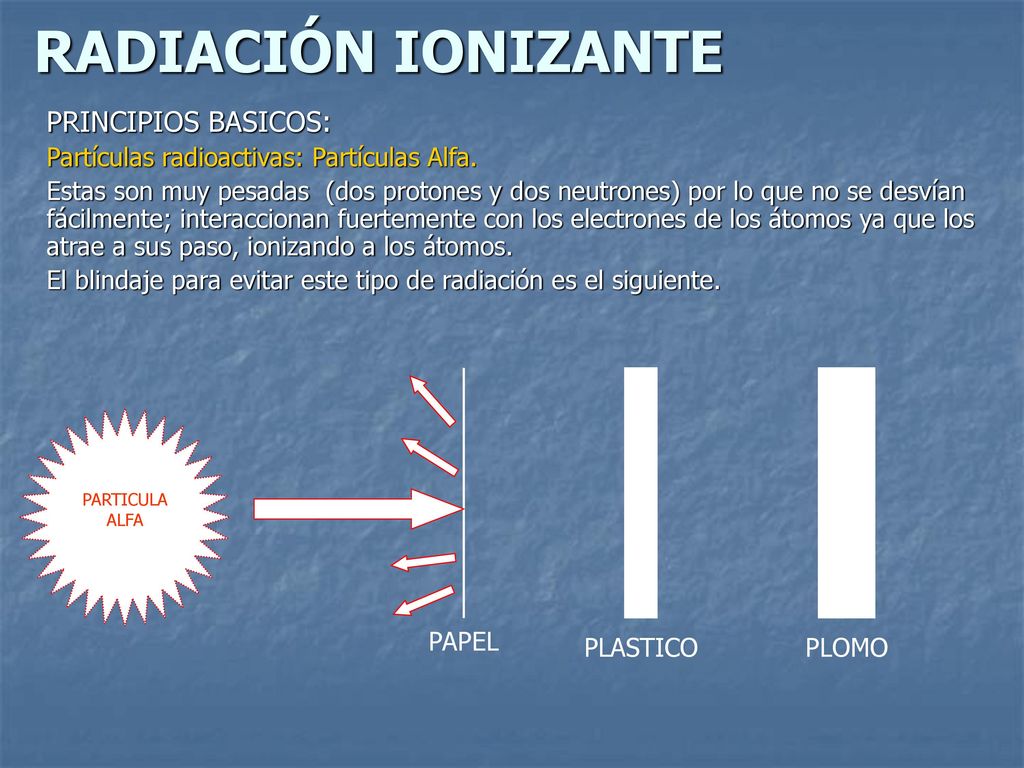

Partículas radioactivas: Partículas Alfa. Estas son muy pesadas (dos protones y dos neutrones) por lo que no se desvían fácilmente; interaccionan fuertemente con los electrones de los átomos ya que los atrae a sus paso, ionizando a los átomos. El blindaje para evitar este tipo de radiación es el siguiente. PARTICULA ALFA PAPEL PLASTICO PLOMO

9 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:
Partículas radioactivas: Partículas Neutrones. Se clasifican en función de su energía en rápidos, intermedios, lentos y térmicos. Pueden interaccionar con los átomos mediante choques elásticos o inelásticos. El blindaje para evitar este tipo de radiación es el siguiente. PARTICULA NEUTRON PAPEL PLASTICO O AGUA PLOMO

10 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

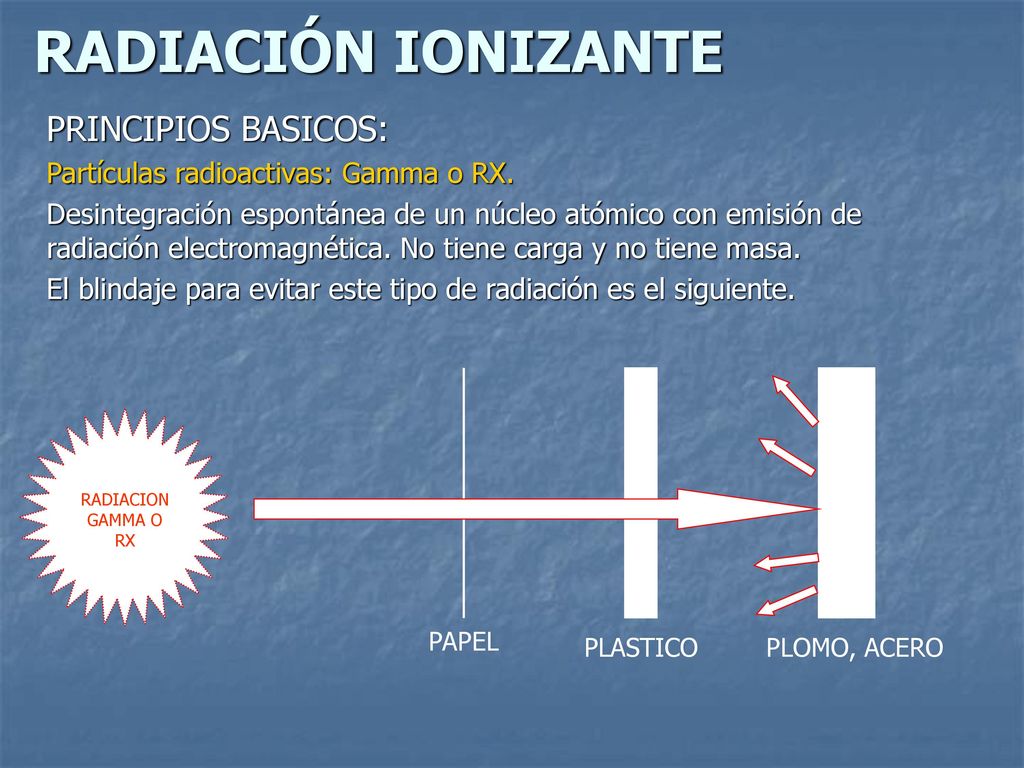

Partículas radioactivas: Gamma o RX. Desintegración espontánea de un núcleo atómico con emisión de radiación electromagnética. No tiene carga y no tiene masa. El blindaje para evitar este tipo de radiación es el siguiente. RADIACION GAMMA O RX PAPEL PLASTICO PLOMO, ACERO

11 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Tubo:

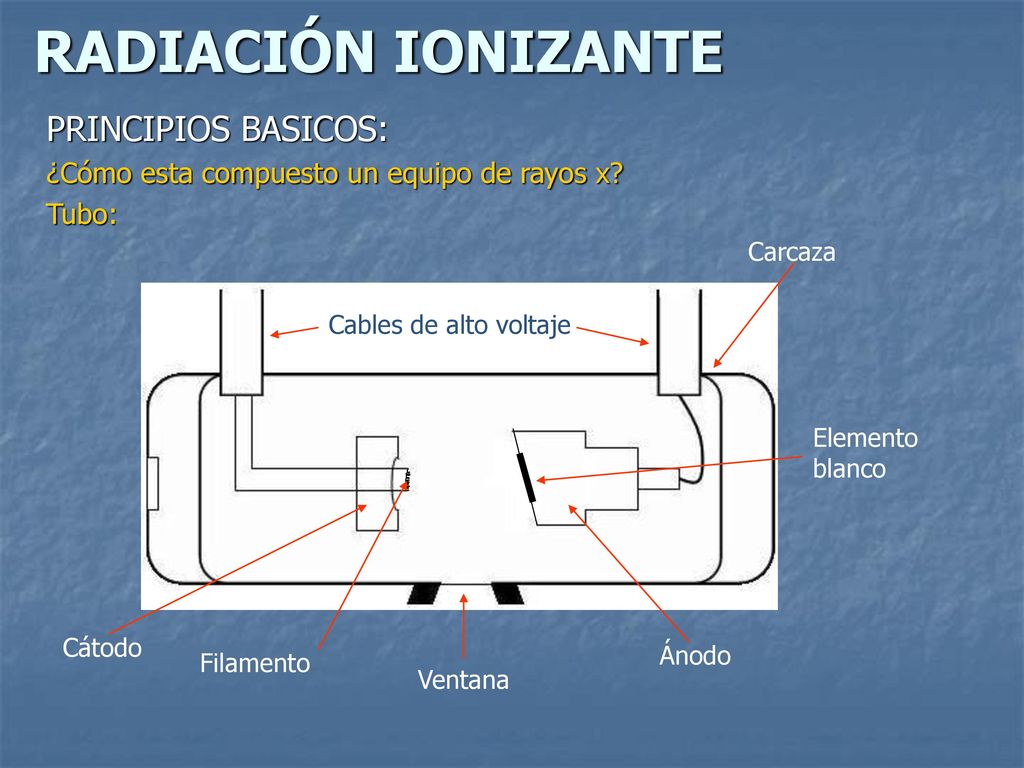

RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Tubo: Carcaza Cables de alto voltaje Elemento blanco Cátodo Ánodo Filamento Ventana

12 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

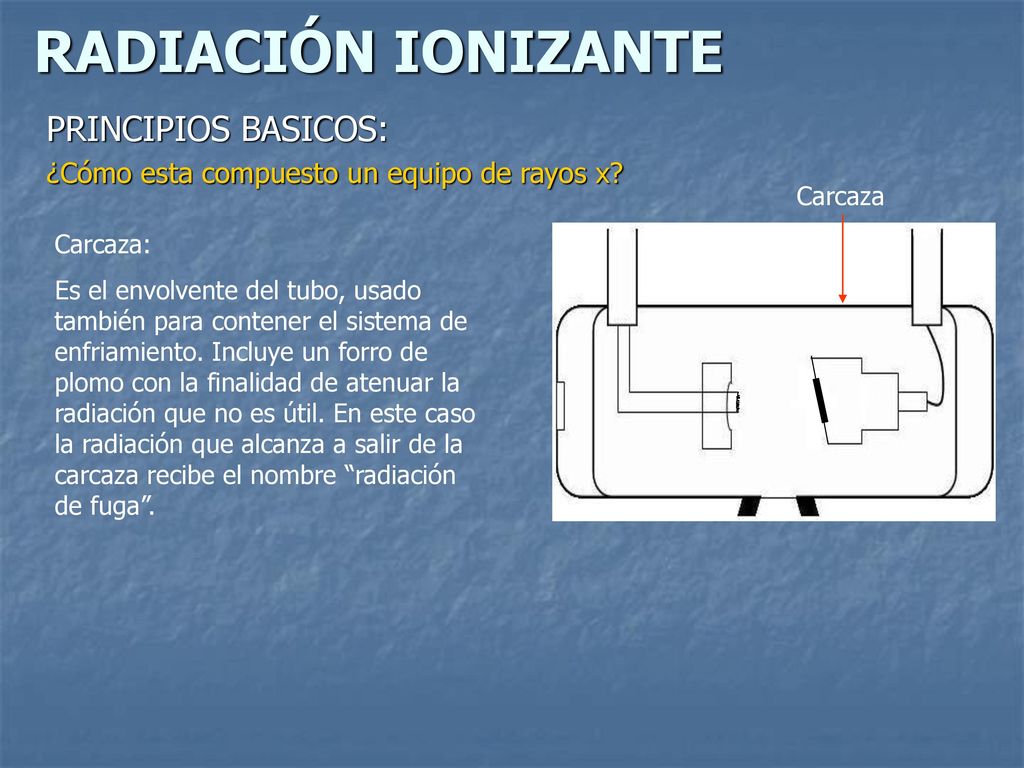

RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Carcaza Carcaza: Es el envolvente del tubo, usado también para contener el sistema de enfriamiento. Incluye un forro de plomo con la finalidad de atenuar la radiación que no es útil. En este caso la radiación que alcanza a salir de la carcaza recibe el nombre “radiación de fuga”.

13 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

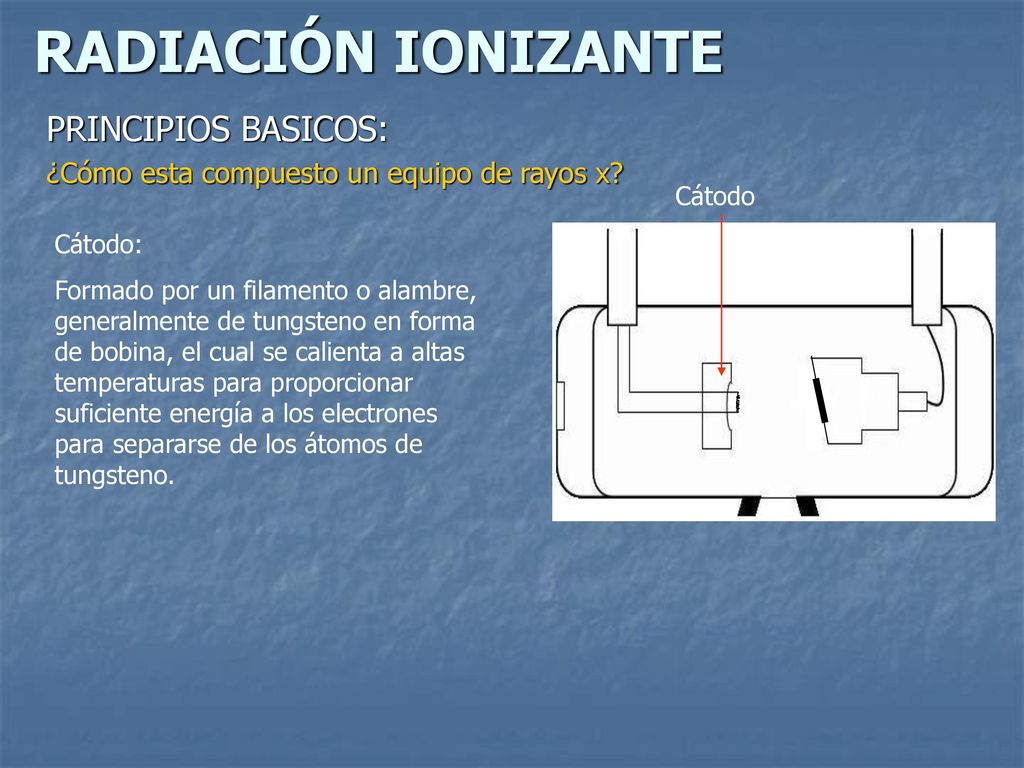

RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Cátodo Cátodo: Formado por un filamento o alambre, generalmente de tungsteno en forma de bobina, el cual se calienta a altas temperaturas para proporcionar suficiente energía a los electrones para separarse de los átomos de tungsteno.

14 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?
RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Ánodo Ánodo: Tiene un elemento generalmente de tungsteno llamado “elemento blanco” en el cual inciden los electrones que se desprenden del cátodo. El tungsteno tiene la propiedad de alto punto de fusión, lo que le permite soportar altas temperaturas.

15 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

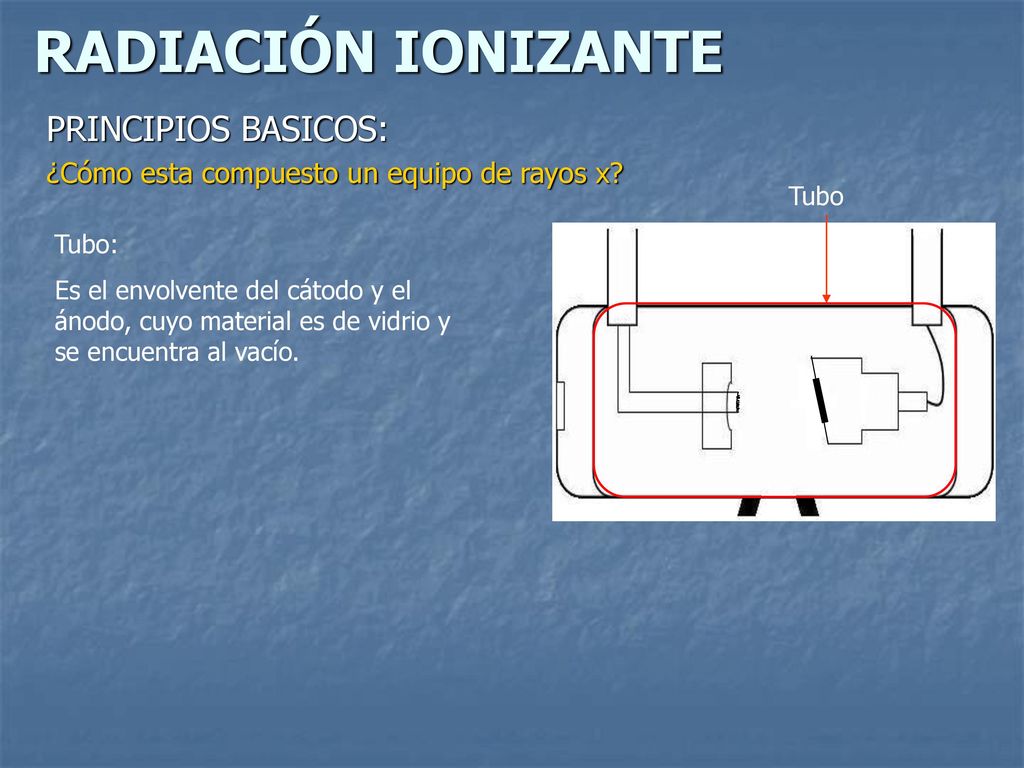

RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Tubo Tubo: Es el envolvente del cátodo y el ánodo, cuyo material es de vidrio y se encuentra al vacío.

16 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

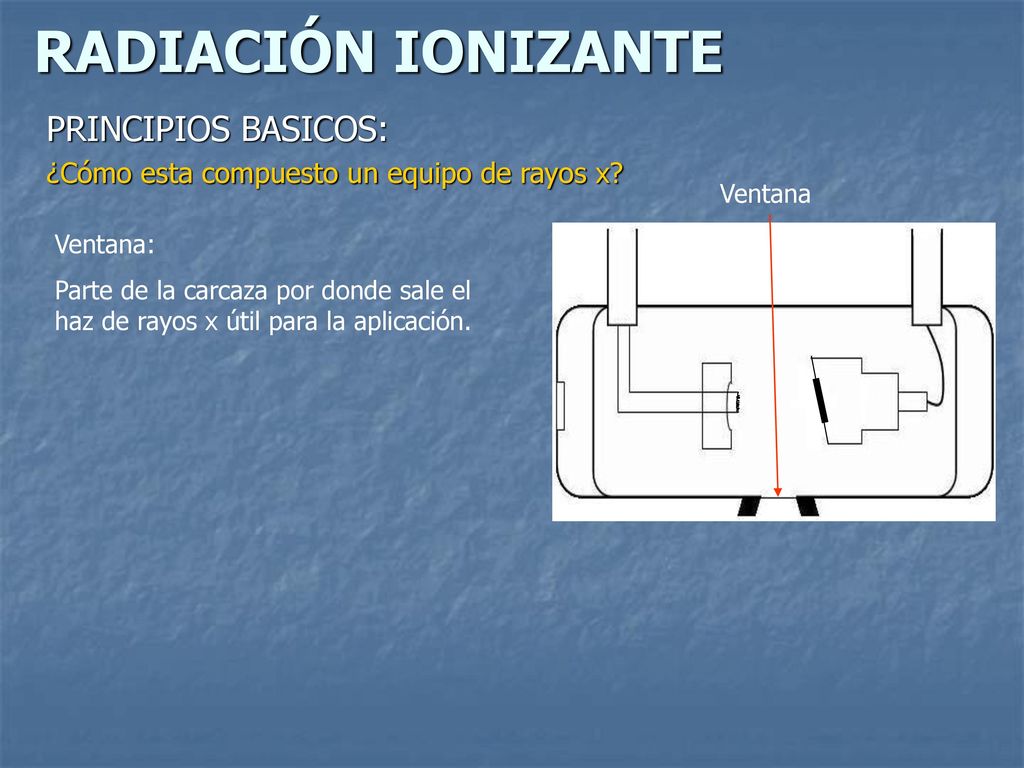

RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Ventana Ventana: Parte de la carcaza por donde sale el haz de rayos x útil para la aplicación.

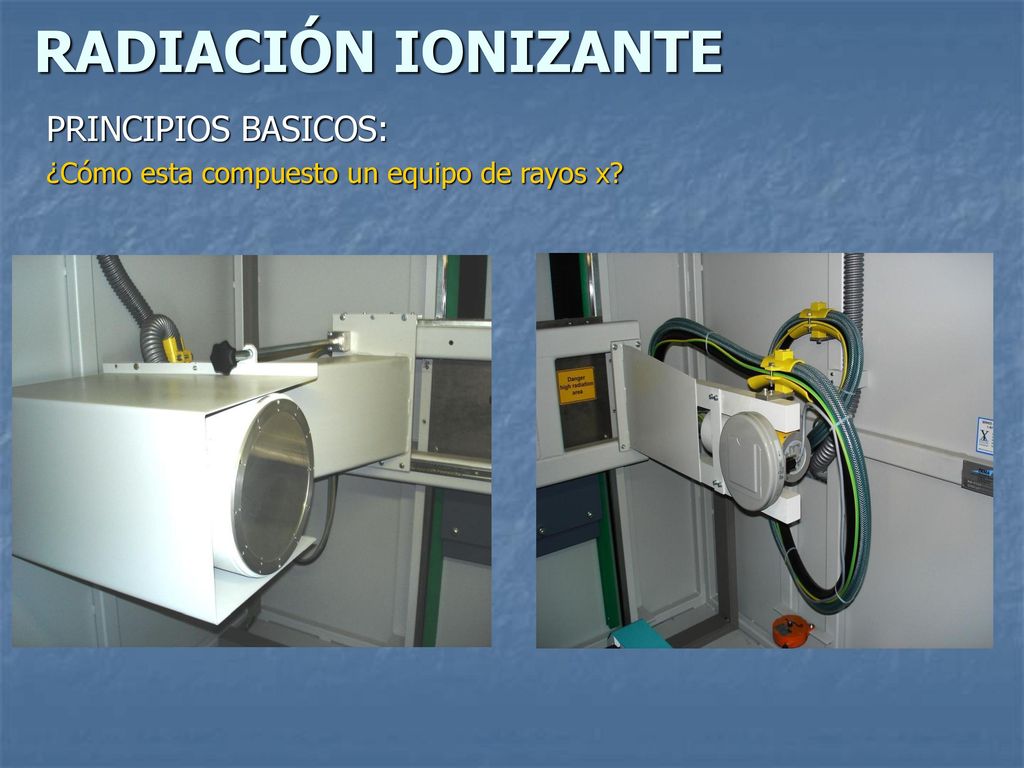

17 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?
RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

18 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

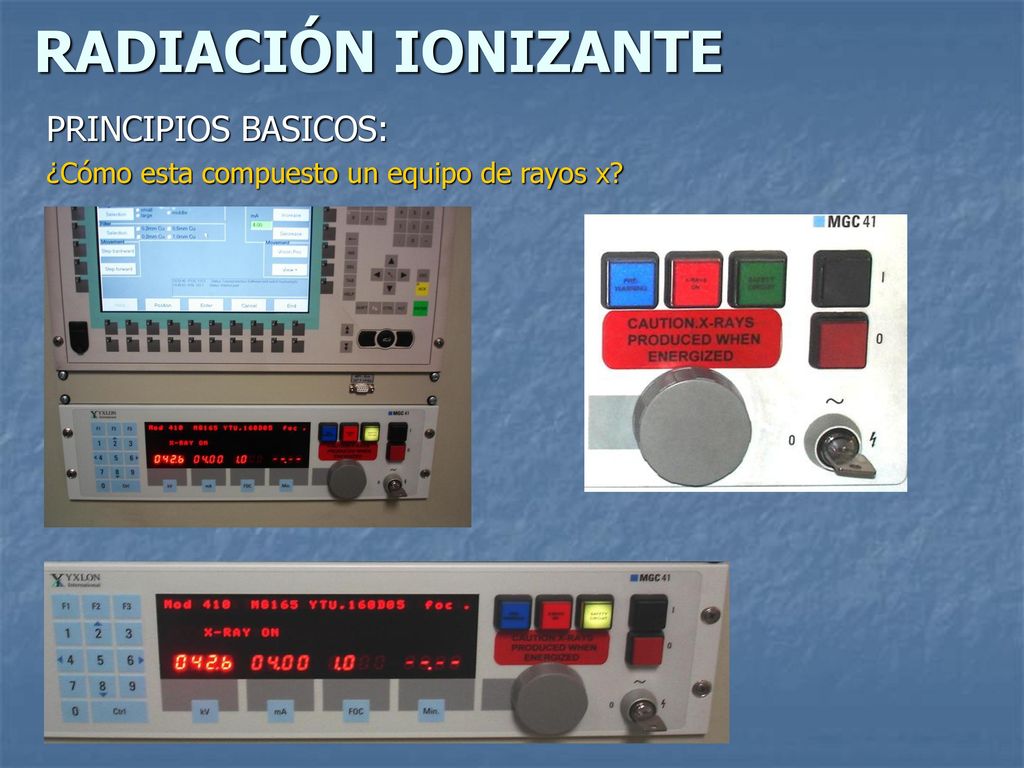

RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x? Tablero de control: Se encuentra formado por los siguientes elementos. Controlador de tiempo de exposición mA kV 0000 Indicador de corriente aplicada al tubo de RX Indicador de voltaje Controlador de corriente Controlador de voltaje Interlock para encendido Interlock para paro de emergencia Interlock (seguro de llave)

19 PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?
RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: ¿Cómo esta compuesto un equipo de rayos x?

20 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: Aplicaciones de los rayos x.
En base a la atenuación puede ser: Verificación de la distribución de componentes dentro de un producto. Detección de sólidos en frascos alimenticios. Detección de anomalías en piezas fundidas. En base a la difracción: Determinación de la red cristalina de algunos compuestos Análisis elemental de excitación.

21 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS: Aplicaciones de los rayos x.

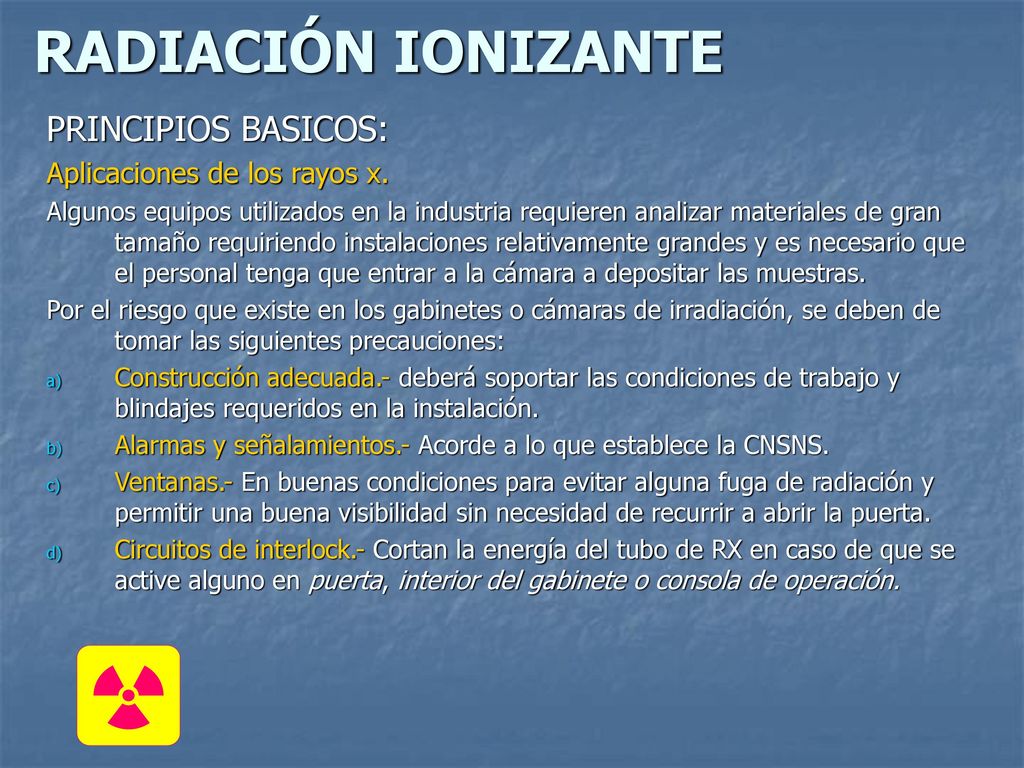

Algunos equipos utilizados en la industria requieren analizar materiales de gran tamaño requiriendo instalaciones relativamente grandes y es necesario que el personal tenga que entrar a la cámara a depositar las muestras. Por el riesgo que existe en los gabinetes o cámaras de irradiación, se deben de tomar las siguientes precauciones: Construcción adecuada.- deberá soportar las condiciones de trabajo y blindajes requeridos en la instalación. Alarmas y señalamientos.- Acorde a lo que establece la CNSNS. Ventanas.- En buenas condiciones para evitar alguna fuga de radiación y permitir una buena visibilidad sin necesidad de recurrir a abrir la puerta. Circuitos de interlock.- Cortan la energía del tubo de RX en caso de que se active alguno en puerta, interior del gabinete o consola de operación.

22 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

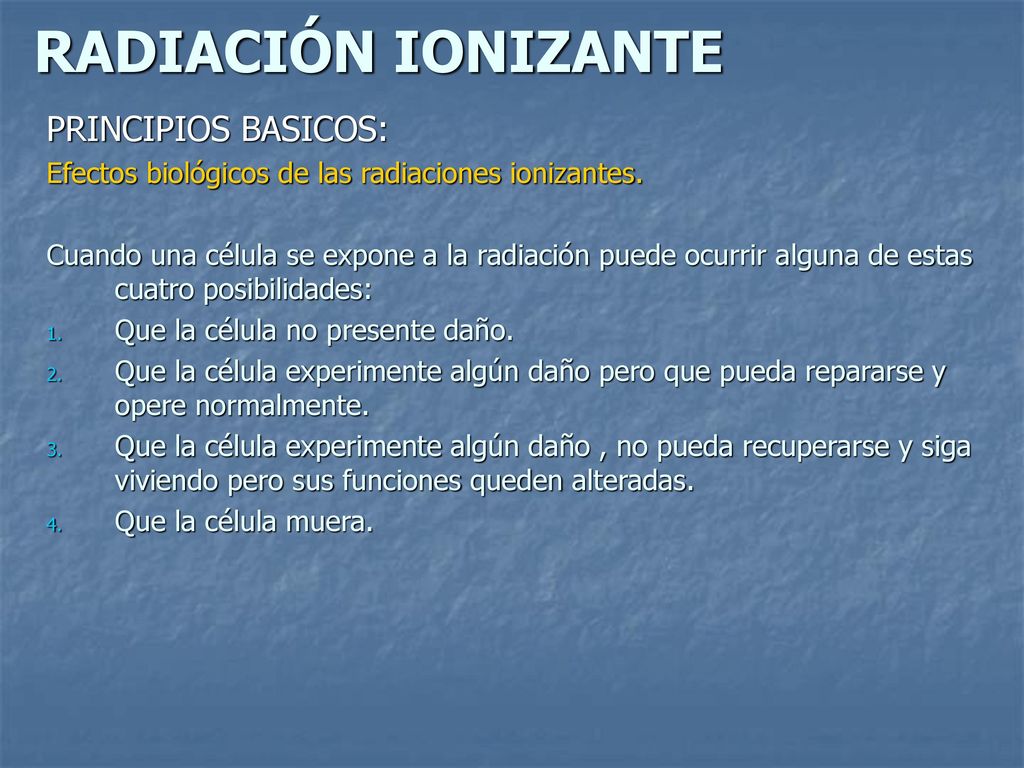

Efectos biológicos de las radiaciones ionizantes. Cuando una célula se expone a la radiación puede ocurrir alguna de estas cuatro posibilidades: Que la célula no presente daño. Que la célula experimente algún daño pero que pueda repararse y opere normalmente. Que la célula experimente algún daño , no pueda recuperarse y siga viviendo pero sus funciones queden alteradas. Que la célula muera.

23 RADIACIÓN IONIZANTE tipo de radiación dosis recibida
PRINCIPIOS BASICOS: Efectos biológicos de las radiaciones ionizantes. Existen “factores físicos” que influyen en los efectos biológicos. dosis recibida tipo de radiación tiempo de exposición

24 RADIACIÓN IONIZANTE PRINCIPIOS BASICOS:

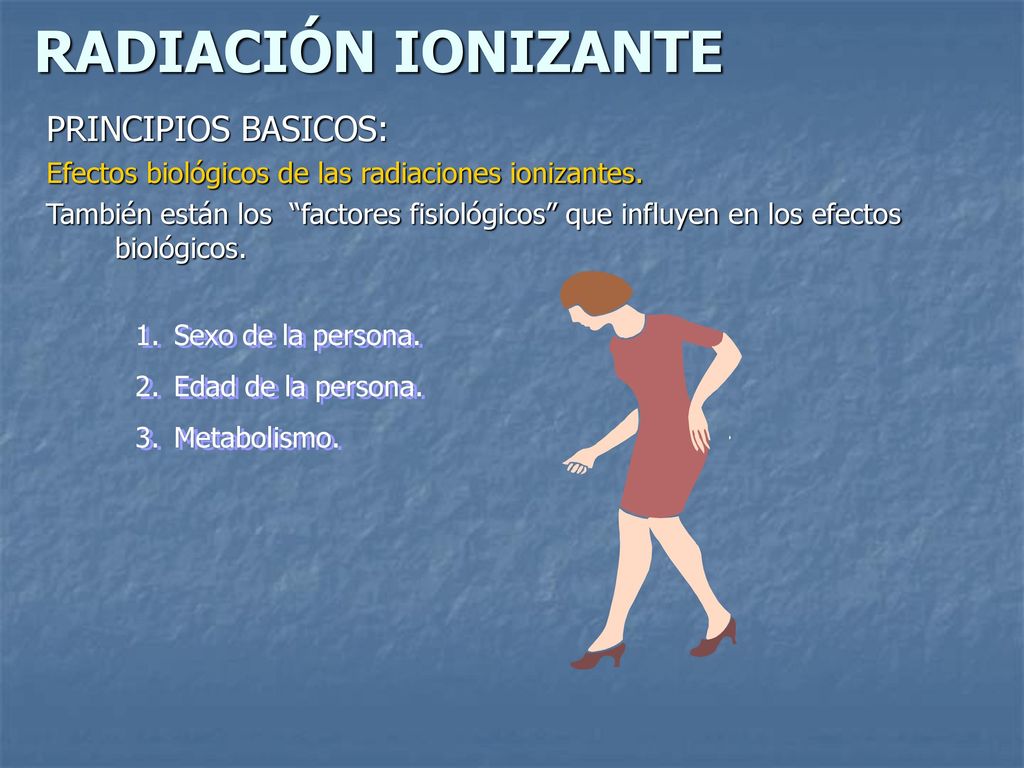

Efectos biológicos de las radiaciones ionizantes. También están los “factores fisiológicos” que influyen en los efectos biológicos. Sexo de la persona. Edad de la persona. Metabolismo.

25 RADIACIÓN IONIZANTE Efectos biológicos de las radiaciones ionizantes.

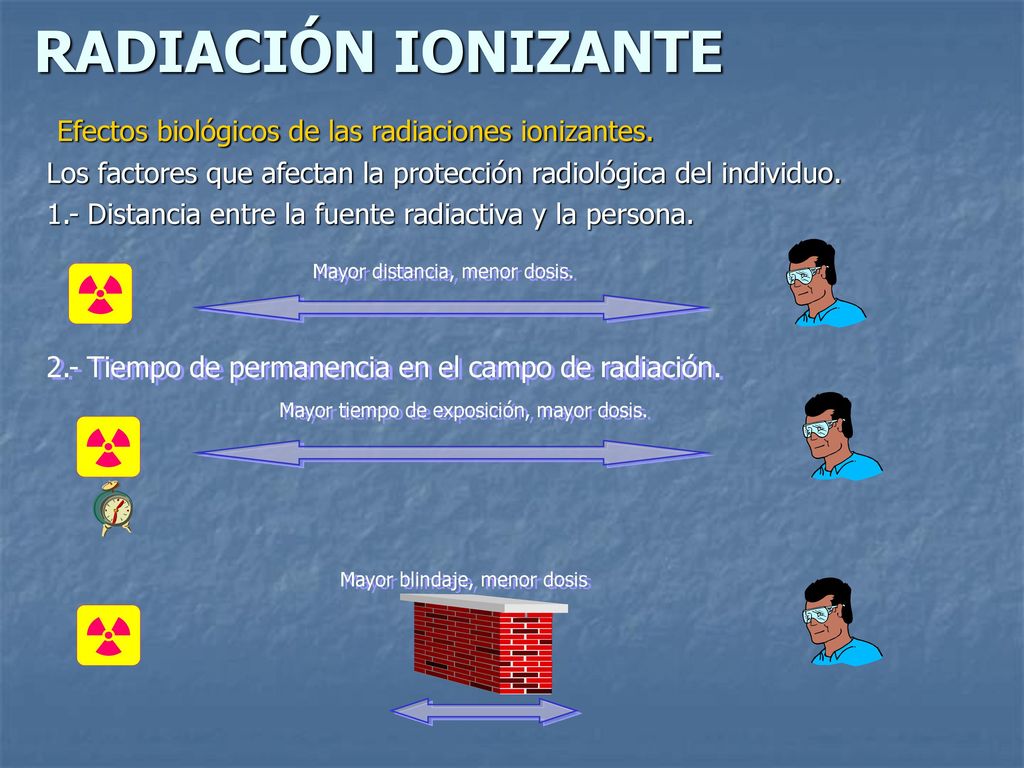

Los factores que afectan la protección radiológica del individuo. 1.- Distancia entre la fuente radiactiva y la persona. Mayor distancia, menor dosis. 2.- Tiempo de permanencia en el campo de radiación. Mayor tiempo de exposición, mayor dosis. Mayor blindaje, menor dosis

26 Exposición aguda a cuerpo total.

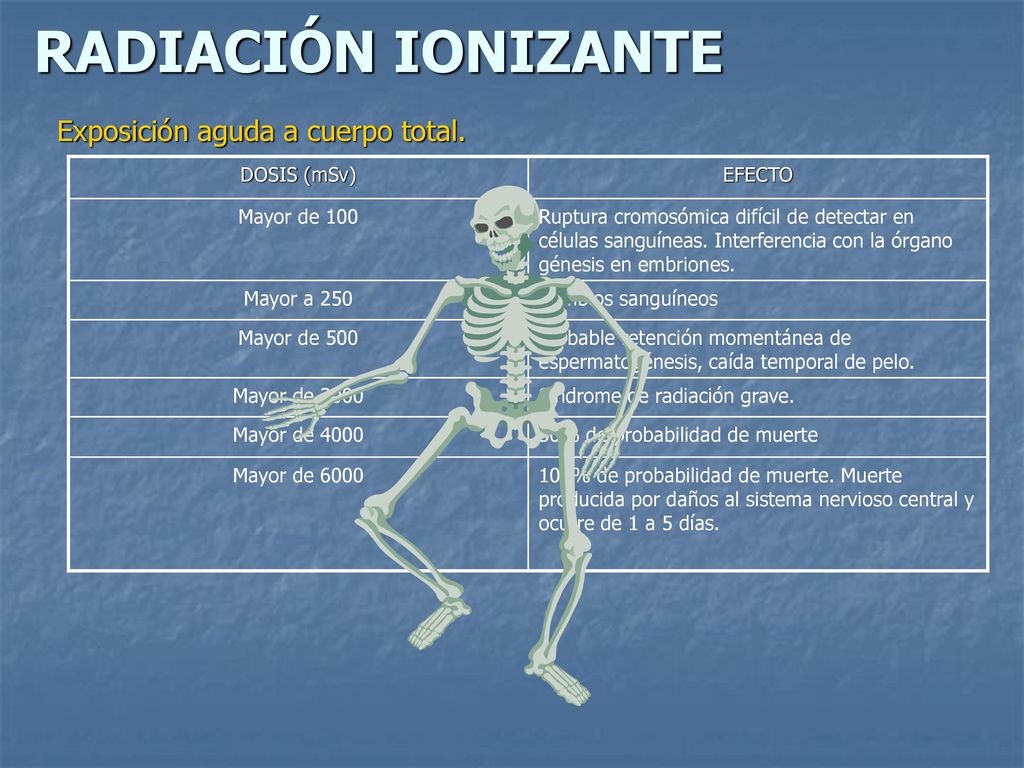

RADIACIÓN IONIZANTE Exposición aguda a cuerpo total. DOSIS (mSv) EFECTO Mayor de 100 Ruptura cromosómica difícil de detectar en células sanguíneas. Interferencia con la órgano génesis en embriones. Mayor a 250 Cambios sanguíneos Mayor de 500 Probable retención momentánea de espermatogénesis, caída temporal de pelo. Mayor de 2000 Síndrome de radiación grave. Mayor de 4000 50% de probabilidad de muerte Mayor de 6000 100% de probabilidad de muerte. Muerte producida por daños al sistema nervioso central y ocurre de 1 a 5 días.

27 RADIACIÓN IONIZANTE Detectores de radiación.

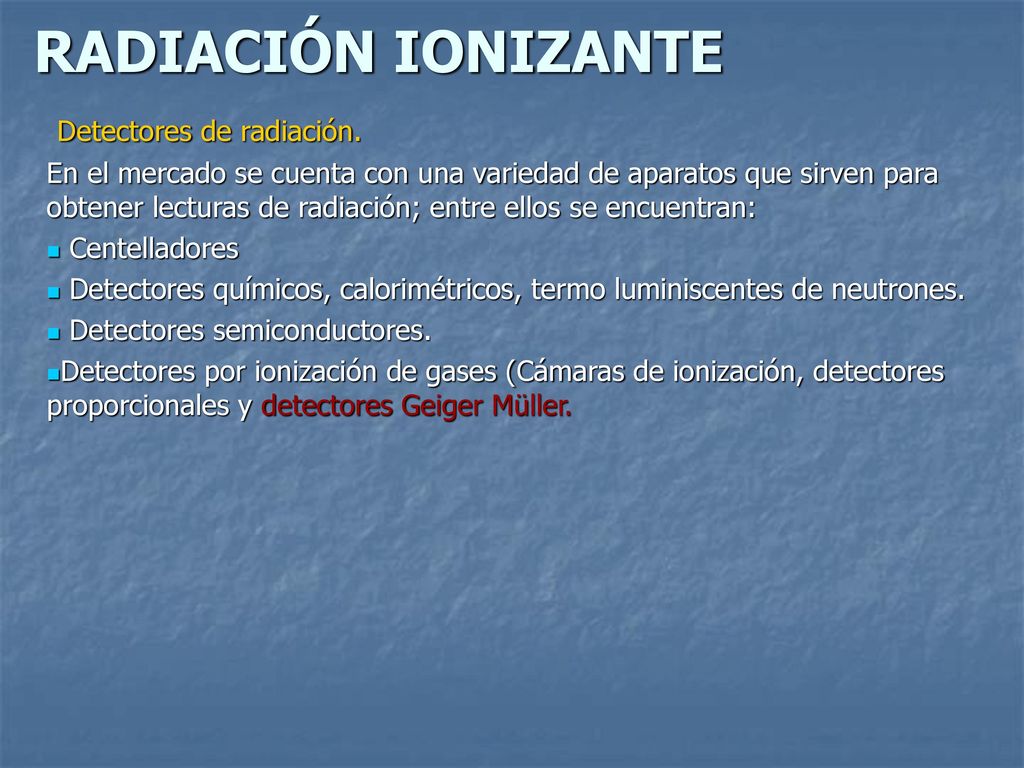

En el mercado se cuenta con una variedad de aparatos que sirven para obtener lecturas de radiación; entre ellos se encuentran: Centelladores Detectores químicos, calorimétricos, termo luminiscentes de neutrones. Detectores semiconductores. Detectores por ionización de gases (Cámaras de ionización, detectores proporcionales y detectores Geiger Müller.

28 RADIACIÓN IONIZANTE Detectores de radiación.

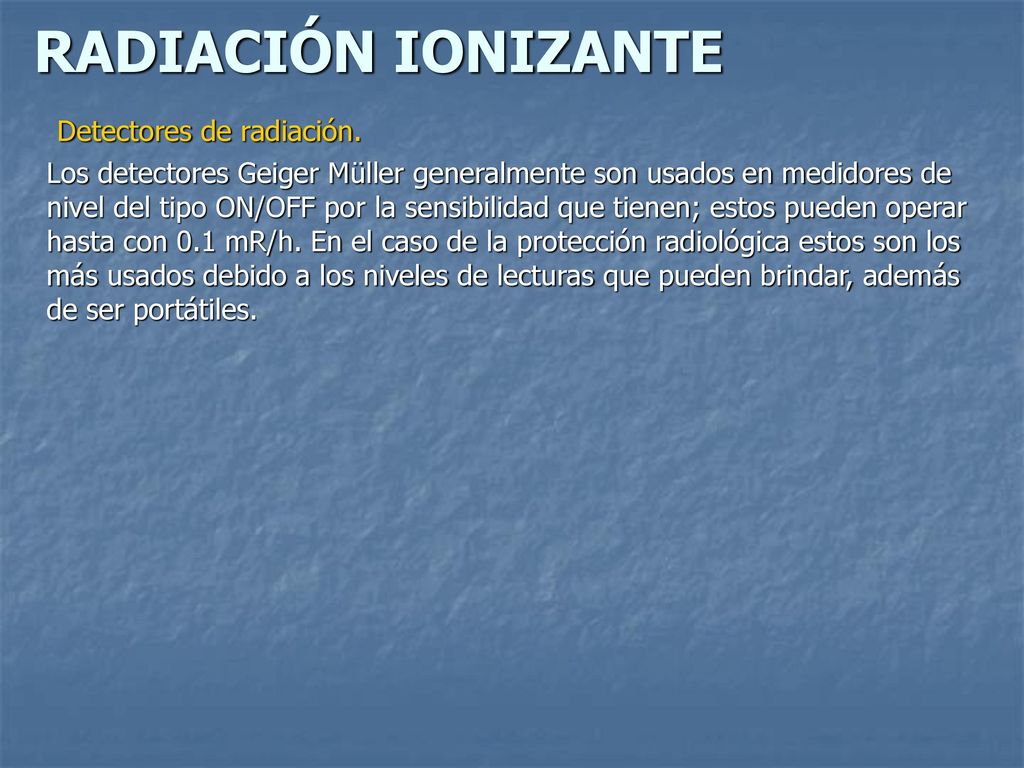

Los detectores Geiger Müller generalmente son usados en medidores de nivel del tipo ON/OFF por la sensibilidad que tienen; estos pueden operar hasta con 0.1 mR/h. En el caso de la protección radiológica estos son los más usados debido a los niveles de lecturas que pueden brindar, además de ser portátiles.

29 RADIACIÓN IONIZANTE Dosímetros.

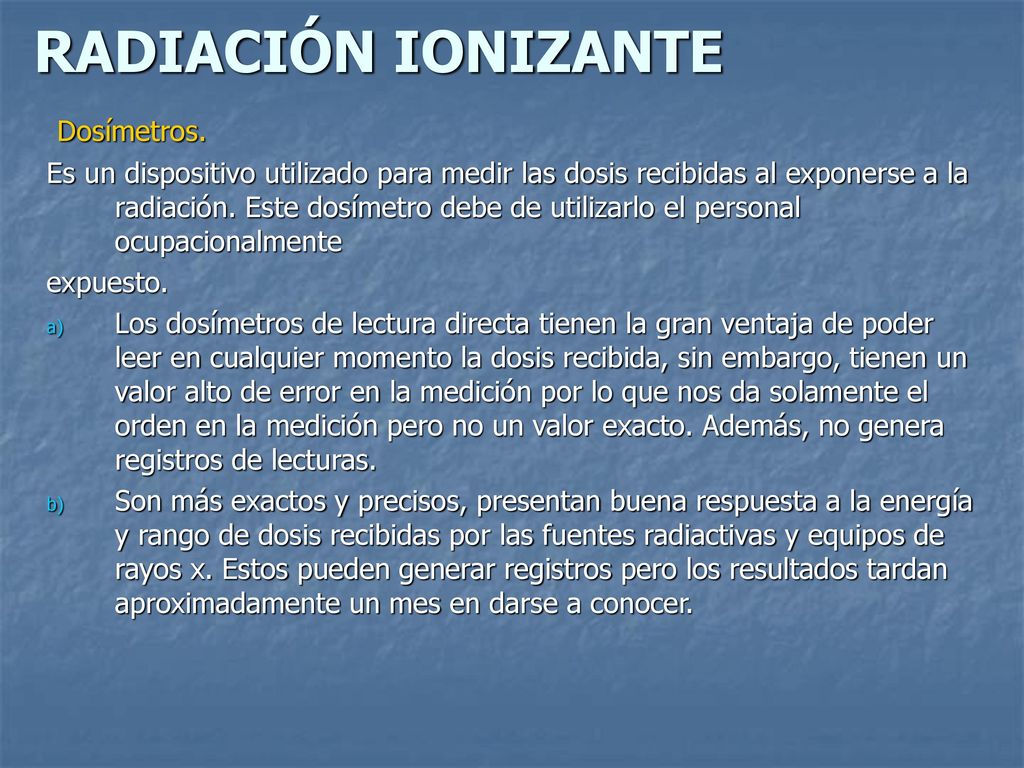

Es un dispositivo utilizado para medir las dosis recibidas al exponerse a la radiación. Este dosímetro debe de utilizarlo el personal ocupacionalmente expuesto. Los dosímetros de lectura directa tienen la gran ventaja de poder leer en cualquier momento la dosis recibida, sin embargo, tienen un valor alto de error en la medición por lo que nos da solamente el orden en la medición pero no un valor exacto. Además, no genera registros de lecturas. Son más exactos y precisos, presentan buena respuesta a la energía y rango de dosis recibidas por las fuentes radiactivas y equipos de rayos x. Estos pueden generar registros pero los resultados tardan aproximadamente un mes en darse a conocer.
