Unidad Didáctica “Materiales Plásticos y Polímeros”
3º ESO
2
Introducción Productos de plástico
3
Obtención de los plásticos
Polimerización Materias primas
4
Síntesis del polímero Polimerización por adición
Polimerización por condensación
5

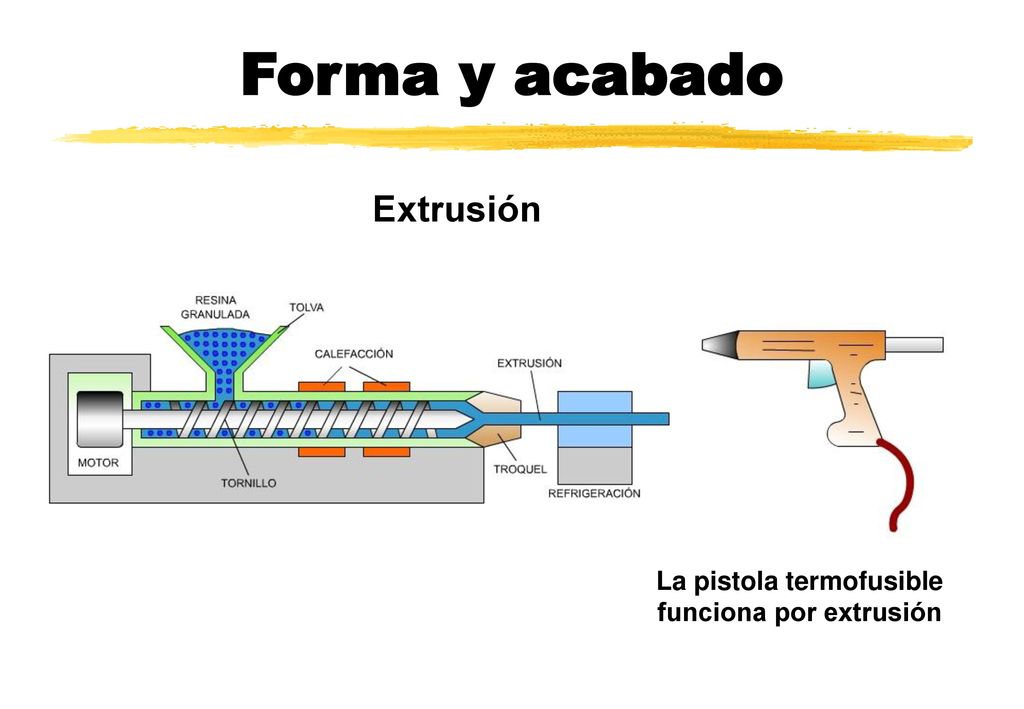

La pistola termofusible funciona por extrusión
Forma y acabado Extrusión La pistola termofusible funciona por extrusión
6
Forma y acabado Moldeo por soplado
7
Inyección de plásticos
Forma y acabado Inyección de plásticos
8
Forma y acabado Hilado
9
Forma y acabado Moldeo por compresión
10
Moldeo por transferencia
Forma y acabado Moldeo por transferencia
11

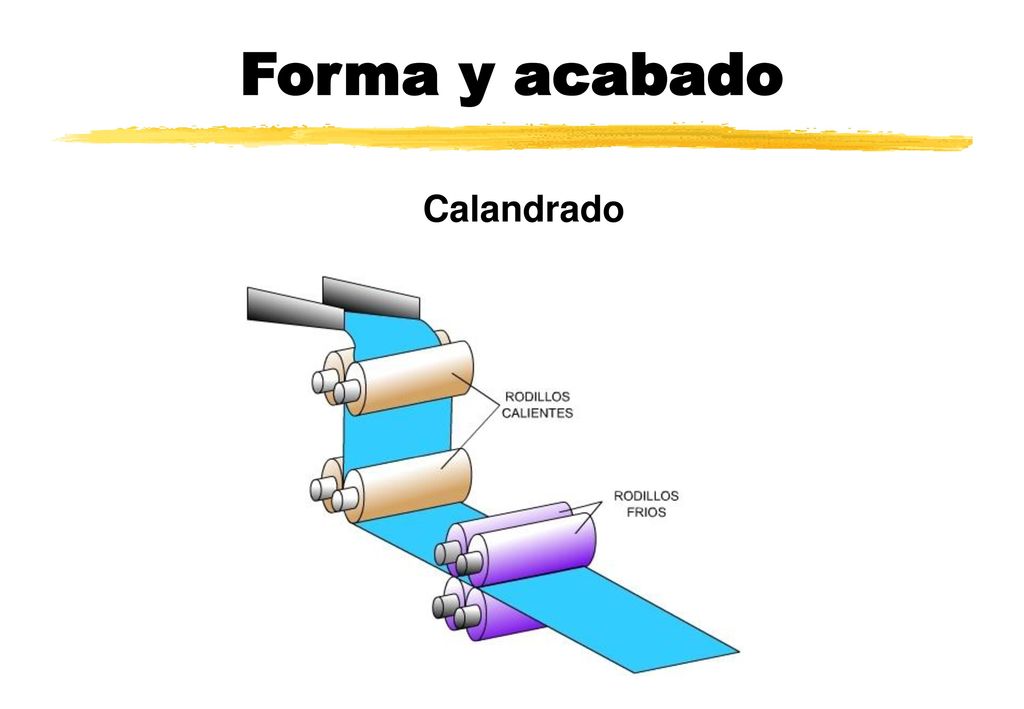

Forma y acabado Calandrado
12
Forma y acabado Conformado al vacío
13
Clasificación Termoplásticos Polietileno (PE) Polivinilo (PVC)
14
Clasificación Termoplásticos Poliestireno (PS) Polipropileno (PP)
15
Clasificación Termoplásticos Nailon Poliester (PET)
16
Baquelitas, Resinas, Melaminas
Clasificación Termoestables Baquelitas, Resinas, Melaminas
17
Clasificación Elastómeros Silicona, Neopreno
18
Reciclado Código de reciclado Abreviatura Tipo de plástico 1 Poliéster
PET Poliéster 2 PEAD, ( HDPE) Polietileno de alta densidad 3 PVC Polivinilo 4 PEBD, (LDPE) Polietileno de baja densidad 5 PP Polipropileno 6 PS Poliestireno 7 Otros
19

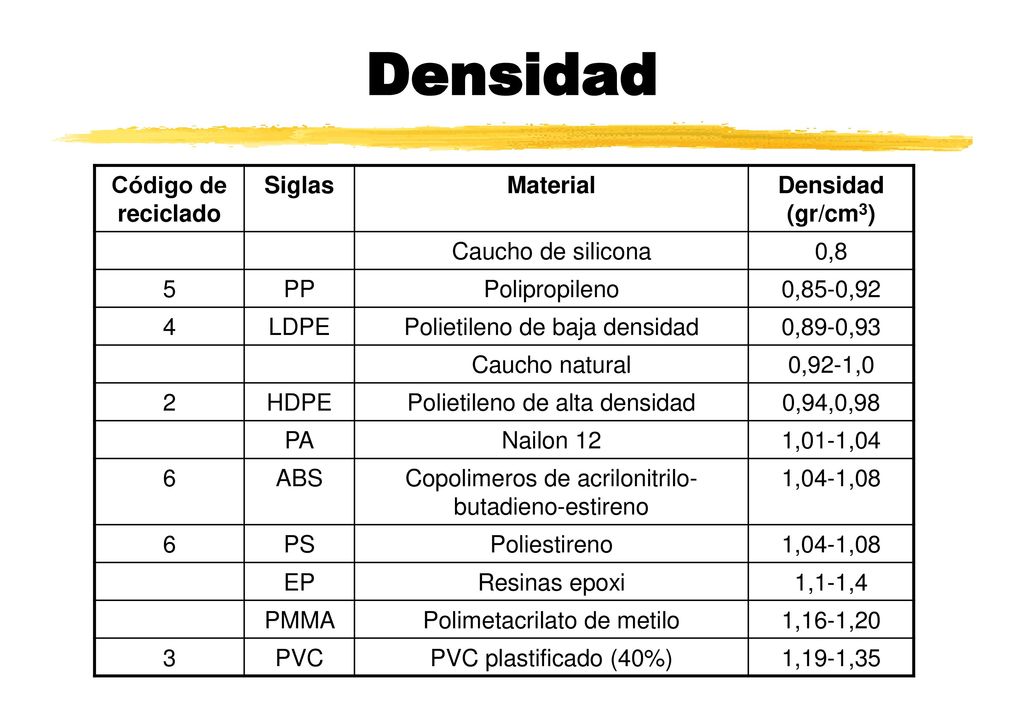

Densidad Código de reciclado Siglas Material Densidad (gr/cm3)
Caucho de silicona 0,8 5 PP Polipropileno 0,85-0,92 4 LDPE Polietileno de baja densidad 0,89-0,93 Caucho natural 0,92-1,0 2 HDPE Polietileno de alta densidad 0,94,0,98 PA Nailon 12 1,01-1,04 6 ABS Copolimeros de acrilonitrilo-butadieno-estireno 1,04-1,08 PS Poliestireno EP Resinas epoxi 1,1-1,4 PMMA Polimetacrilato de metilo 1,16-1,20 3 PVC PVC plastificado (40%) 1,19-1,35
20
Densidad Código de reciclado Siglas Material Densidad (gr/cm3) 7 PC
Policarbonato 1,20-1,22 PUR Puliuretanos entrecruzados 1,20-1,26 PF Resisnas de fenol-formaldehido 1,26-1,28 CA Acetato de celulosa 1,25-1,35 Celuloide 1,34-1,40 3 PVC PVC rígido 1,38-1,41 MF Melamina-formaldehido 1,47-1,52 UF Polifloruro de vinilideno 1,7-1,8 PTFE Politrifluorcloroetileno 2,1-2.2
21

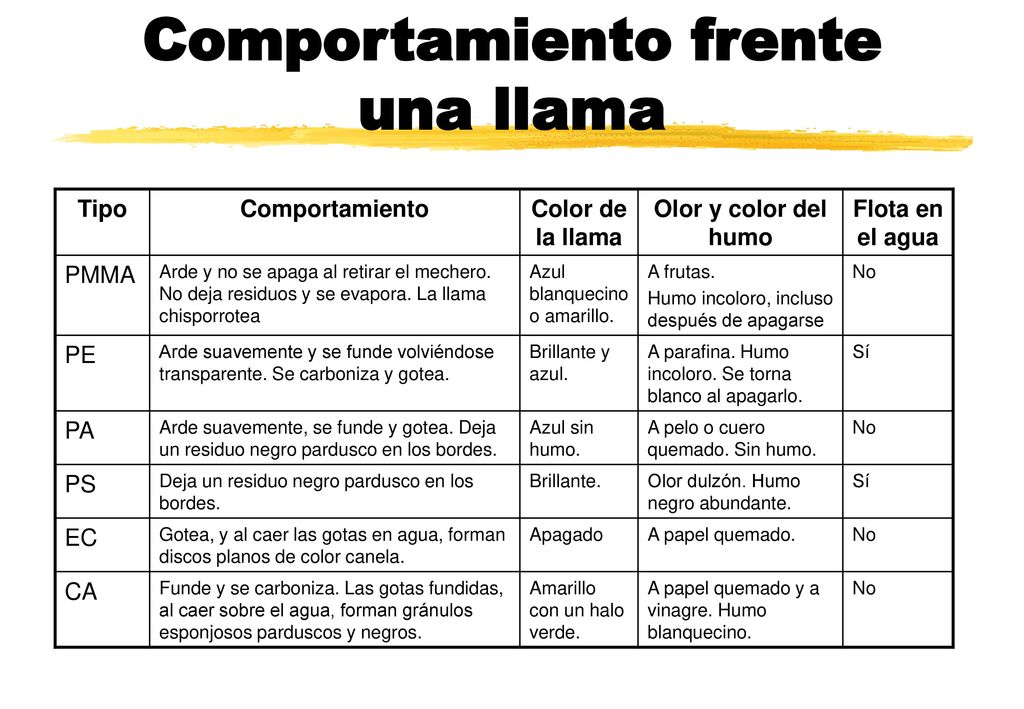

Comportamiento frente una llama
Tipo Comportamiento Color de la llama Olor y color del humo Flota en el agua PMMA Arde y no se apaga al retirar el mechero. No deja residuos y se evapora. La llama chisporrotea Azul blanquecino o amarillo. A frutas. Humo incoloro, incluso después de apagarse No PE Arde suavemente y se funde volviéndose transparente. Se carboniza y gotea. Brillante y azul. A parafina. Humo incoloro. Se torna blanco al apagarlo. Sí PA Arde suavemente, se funde y gotea. Deja un residuo negro pardusco en los bordes. Azul sin humo. A pelo o cuero quemado. Sin humo. PS Deja un residuo negro pardusco en los bordes. Brillante. Olor dulzón. Humo negro abundante. EC Gotea, y al caer las gotas en agua, forman discos planos de color canela. Apagado A papel quemado. CA Funde y se carboniza. Las gotas fundidas, al caer sobre el agua, forman gránulos esponjosos parduscos y negros. Amarillo con un halo verde. A papel quemado y a vinagre. Humo blanquecino.
22
Comportamiento frente una llama
Tipo Comportamiento Color de la llama Olor y color del humo Flota en el agua PVC Arde, pero si se retira la llama se apaga. Se reblandece y se carboniza al quemarse. Verde claro. A lejía, picante, irritante y tóxico. Vapores irritantes. Precaución. No MF No se funde, se carboniza. Arde, pero si se retira, la llama se apaga. Amarillo débil. A pescado. Sin humo.
23
Comportamiento frente a la solubilidad
Tipo Acetona Acético Polietileno. (PE) * + Policloruro de vinilo (PVC) Metacrilato (PMMA) Poliestireno (PS) Polipropileno (PP) Poliamida (PA) Poliéster (UP) Poliuretano. (PUR) Acetato de celulosa (CA) • Lo disuelve, ablanda o vuelve quebradizo. + No lo disuelve ni altera. * No lo disuelve a temperatura ambiente, pero su acción prolongada o a alta temperatura altera sus propiedades.
24
Técnicas de manipulación y mecanizado
Uniones desmontables Tornillo pasante Tornillo de unión Roscado
25

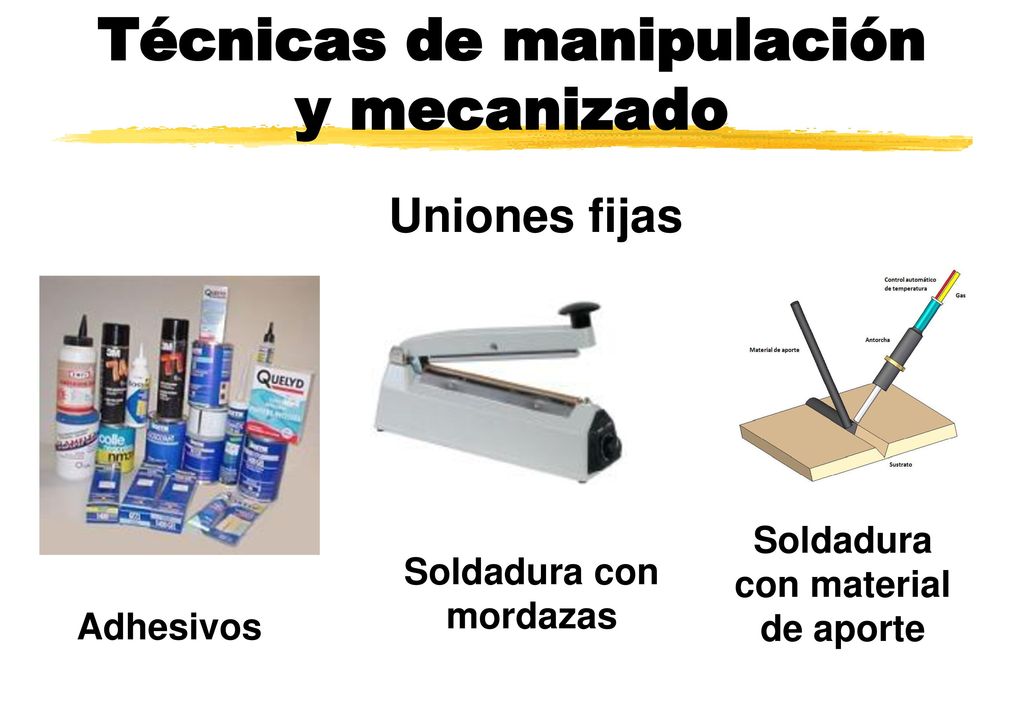

Técnicas de manipulación y mecanizado
Uniones fijas Soldadura con material de aporte Soldadura con mordazas Adhesivos
26
Máquinas y herramientas
Corte Puntas de acero Cuchilla, cúter Tijeras Sierra de marquetería
27
Máquinas y herramientas
Corte Sierra de calar Prensa o troquel Hilo metálico caliente
28

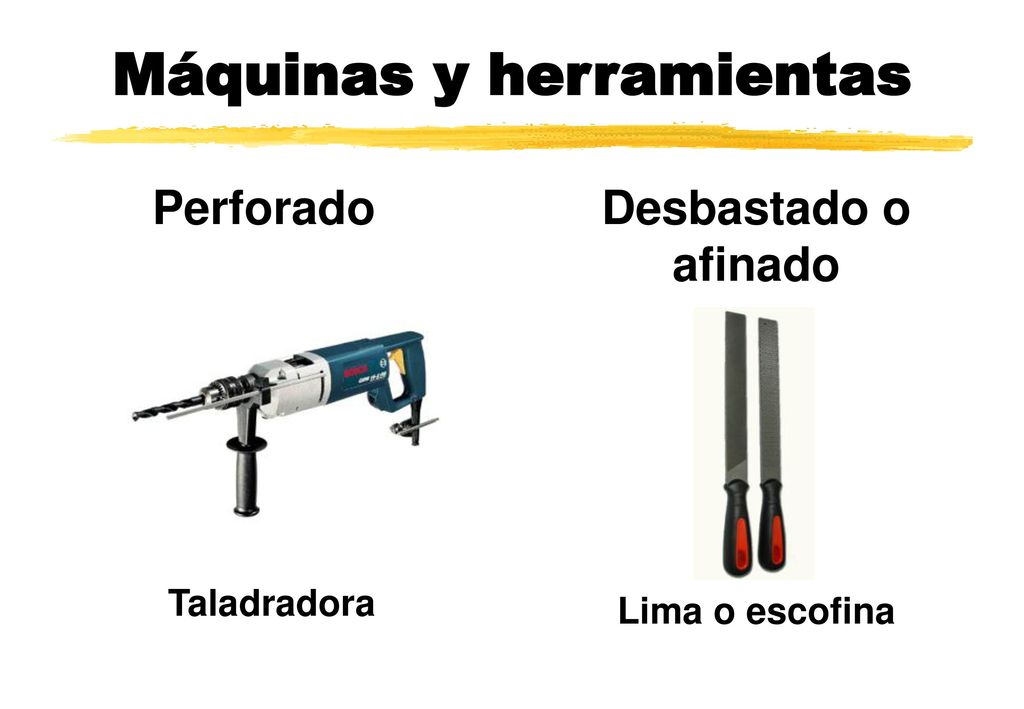

Máquinas y herramientas
Perforado Desbastado o afinado Taladradora Lima o escofina
29
Seguridad y salud Contaminación Residuos plásticos
