1 TRABAJO PRACTICO LABORATORIO REMOTO
Teoría de Circuitos

2 ¿Qué es un laboratorio remoto?

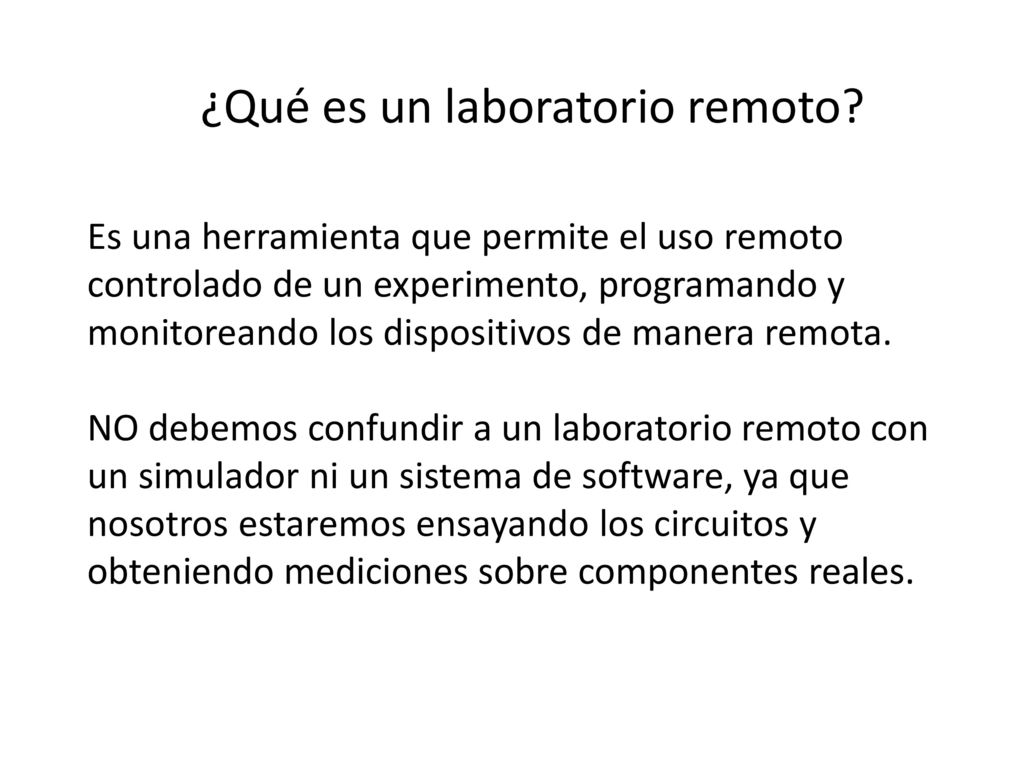

Es una herramienta que permite el uso remoto controlado de un experimento, programando y monitoreando los dispositivos de manera remota. NO debemos confundir a un laboratorio remoto con un simulador ni un sistema de software, ya que nosotros estaremos ensayando los circuitos y obteniendo mediciones sobre componentes reales.

3 ¿Cómo acceder al laboratorio?

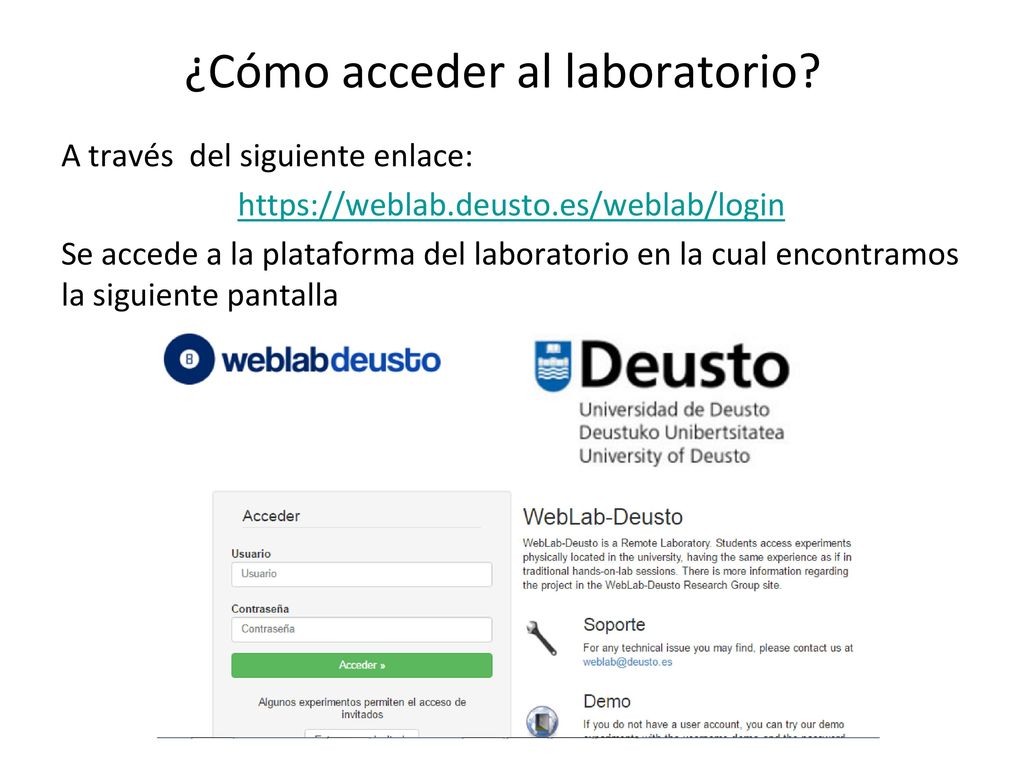

A través del siguiente enlace: Se accede a la plataforma del laboratorio en la cual encontramos la siguiente pantalla

4 ¿Cómo es el interfaz del laboratorio?

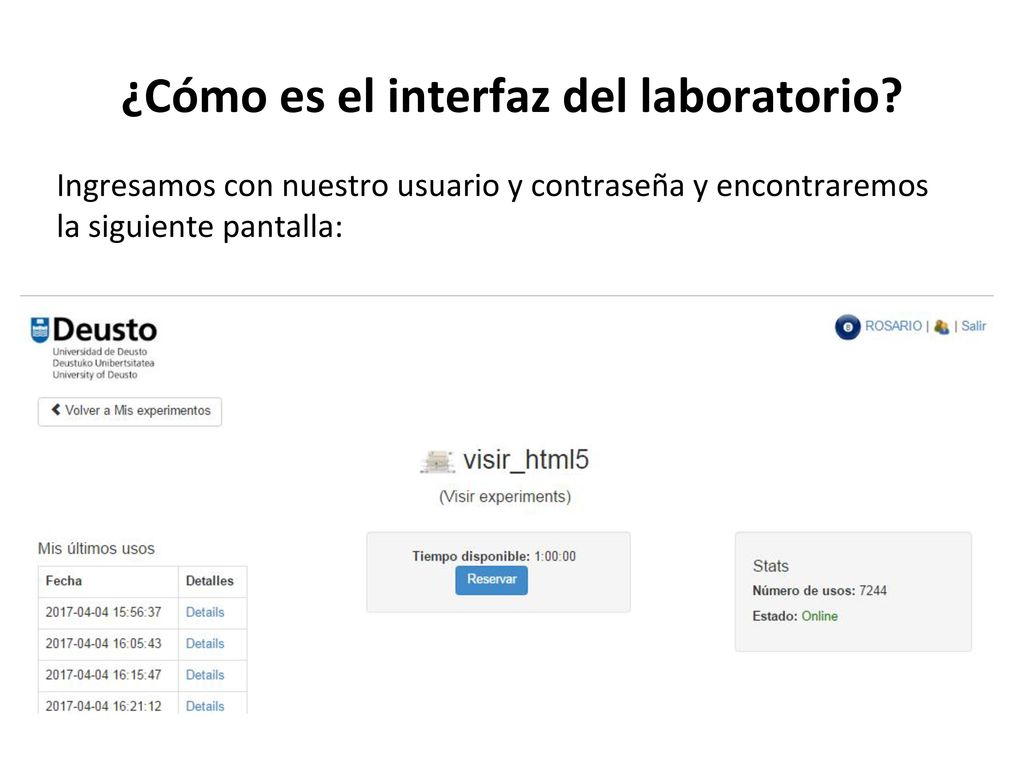

Ingresamos con nuestro usuario y contraseña y encontraremos la siguiente pantalla:

5 ¿Cómo es el interfaz del laboratorio?
Presionamos el botón Reservar y entraremos al entorno de experimentación, el cual se divide en tres partes: 1-Zona de componentes: es donde van a ir apareciendo los componentes que se van a emplear en cada práctica 2- Zona de montaje: donde se construyen los circuitos y se conectan los instrumentos para comprobar su funcionamiento. 3- Zona de instrumentación: donde vamos a poder configurar los diferentes instrumentos disponibles en el laboratorio.

6 ¿Cómo es el interfaz del laboratorio?

7 Cómo construir un circuito

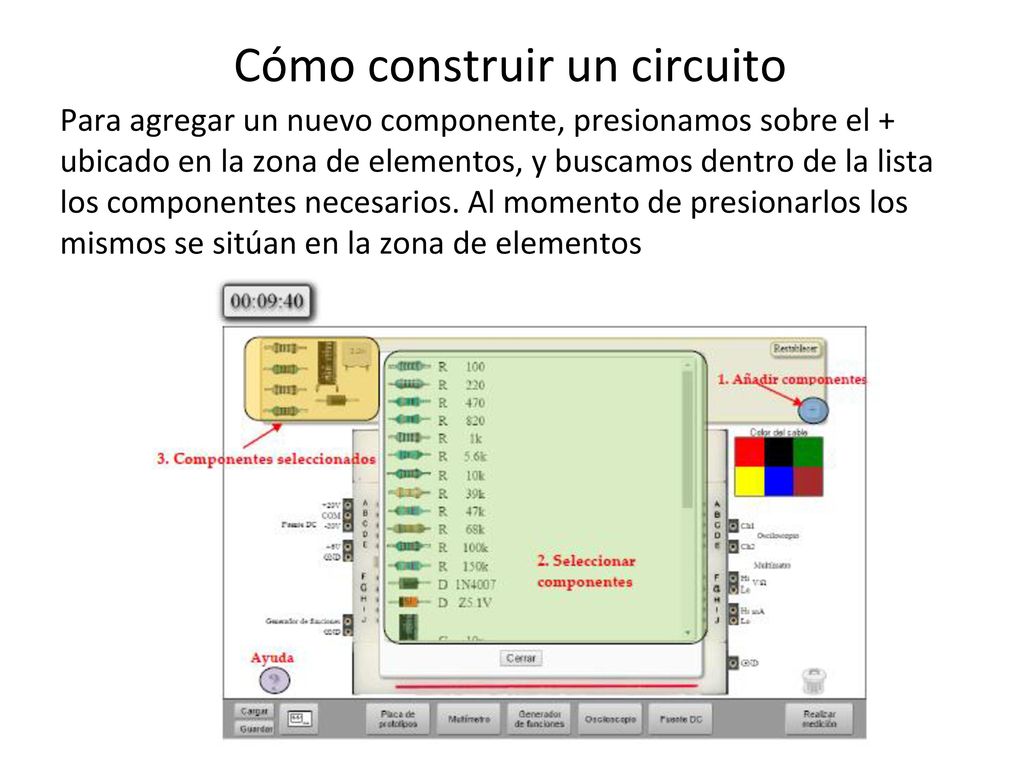

Para agregar un nuevo componente, presionamos sobre el + ubicado en la zona de elementos, y buscamos dentro de la lista los componentes necesarios. Al momento de presionarlos los mismos se sitúan en la zona de elementos

8 Cómo construir un circuito

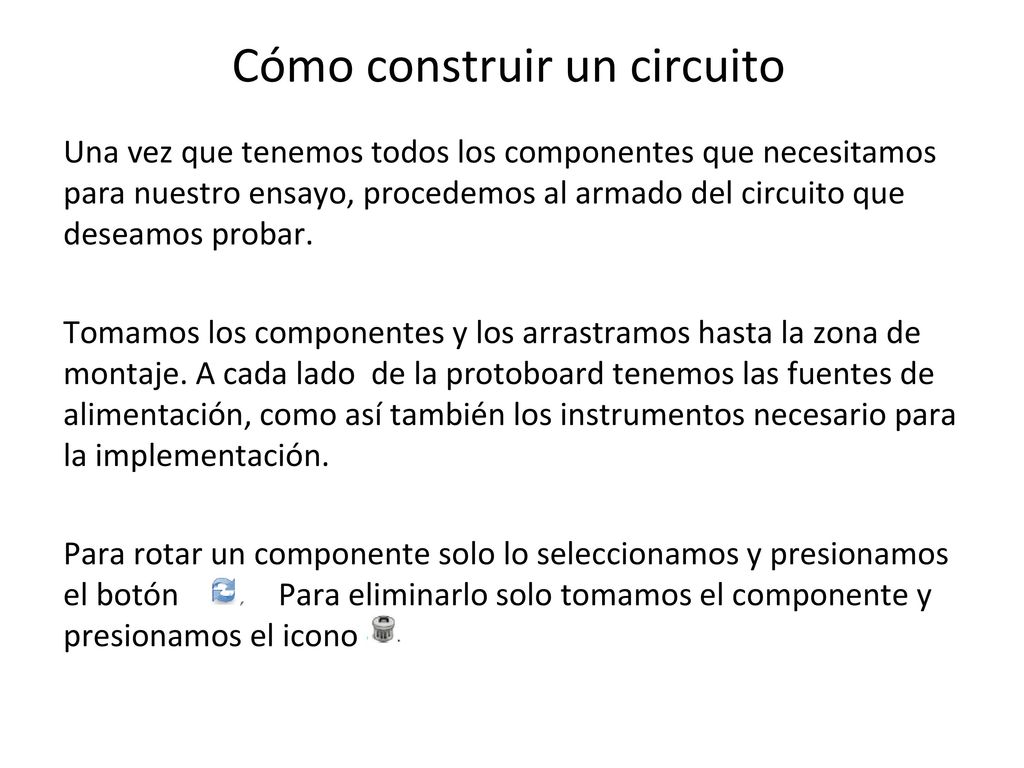

Una vez que tenemos todos los componentes que necesitamos para nuestro ensayo, procedemos al armado del circuito que deseamos probar. Tomamos los componentes y los arrastramos hasta la zona de montaje. A cada lado de la protoboard tenemos las fuentes de alimentación, como así también los instrumentos necesario para la implementación. Para rotar un componente solo lo seleccionamos y presionamos el botón Para eliminarlo solo tomamos el componente y presionamos el icono

9 Configurar el osciloscopio

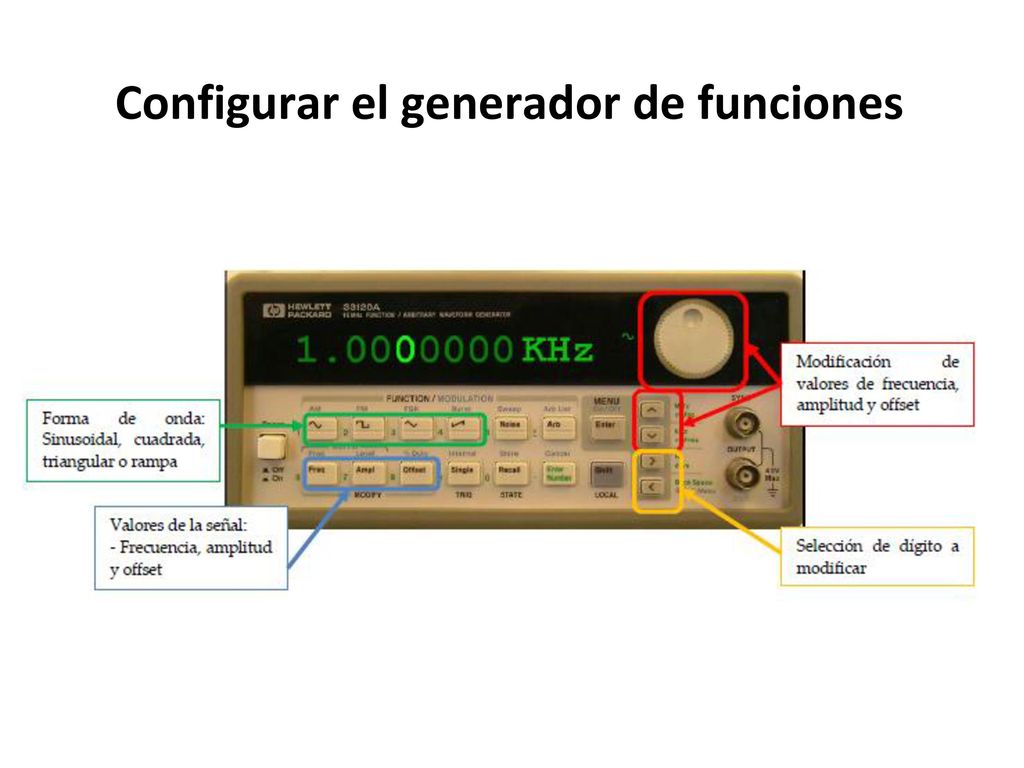

10 Configurar el generador de funciones

11 Utilización del Multímetro
Para obtener la medición solo giramos el selector hasta la medida que se quiera realizar y pulsamos el botón “Realizar Medición” Si queremos medir tensión o resistencias la conexión será en los terminales Hi y Lo (V/Ω) Mientras que si queremos medir corriente, usaremos los terminales inferiores Hi y Lo (mA). IMPORTANTE: debido a que en este laboratorio remoto los circuitos se construyen con componentes reales utilizando una matriz de conmutación para realizar las interconexiones entre ellos y con los instrumentos, solo se permite realizar medidas de corriente delante de la primera resistencia de cada rama.

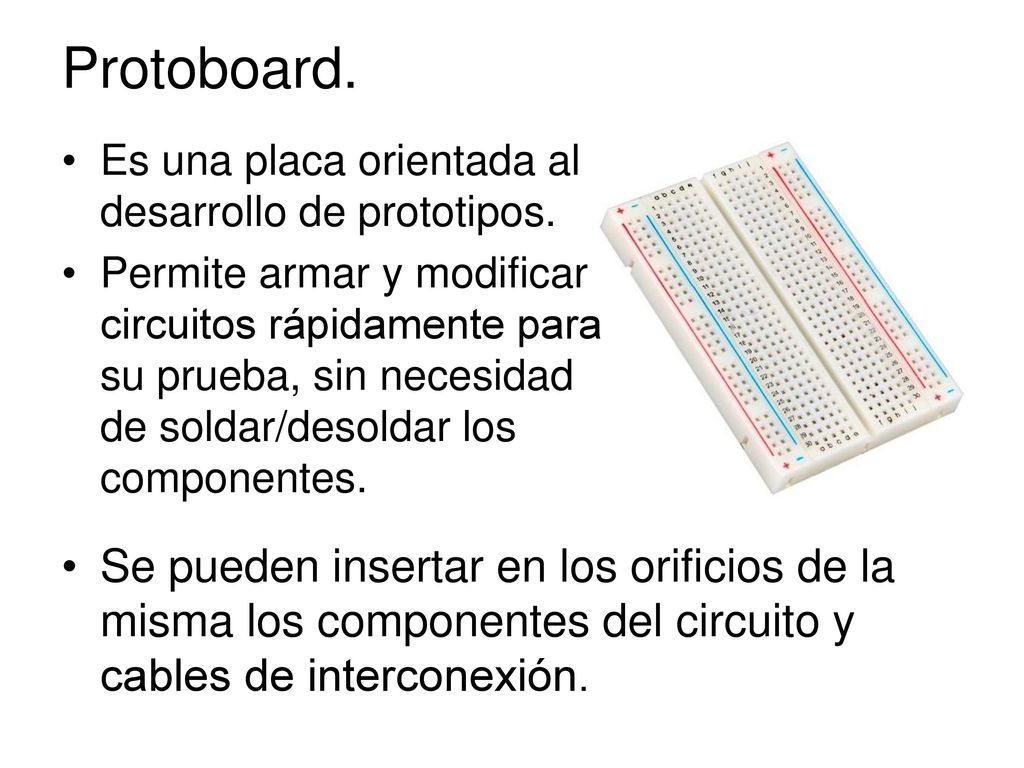

12 Protoboard. Es una placa orientada al desarrollo de prototipos. Permite armar y modificar circuitos rápidamente para su prueba, sin necesidad de soldar/desoldar los componentes. Se pueden insertar en los orificios de la misma los componentes del circuito y cables de interconexión.

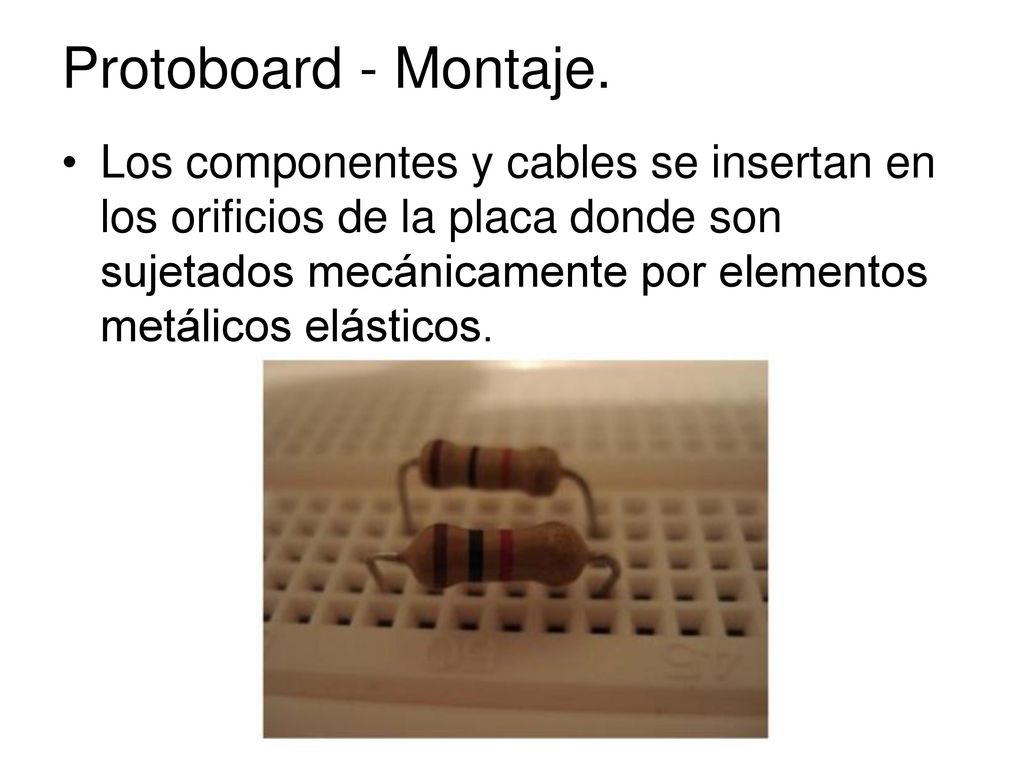

13 Protoboard - Montaje. Los componentes y cables se insertan en los orificios de la placa donde son sujetados mecánicamente por elementos metálicos elásticos.

14 Protoboard - Estructura interna.
A su vez, los orificios de la placa se encuentran vinculados galvánicamente en forma de líneas en paralelo. La siguiente es una imagen de un protoboard desguazado:

15 Protoboard - Estructura interna.

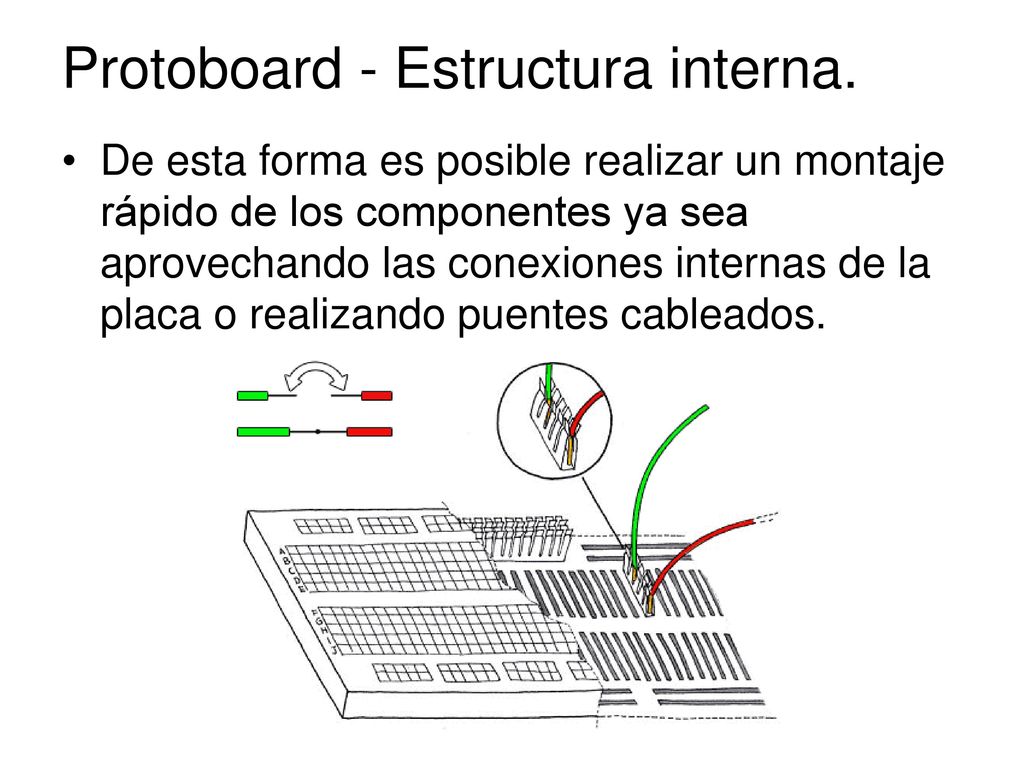

De esta forma es posible realizar un montaje rápido de los componentes ya sea aprovechando las conexiones internas de la placa o realizando puentes cableados.

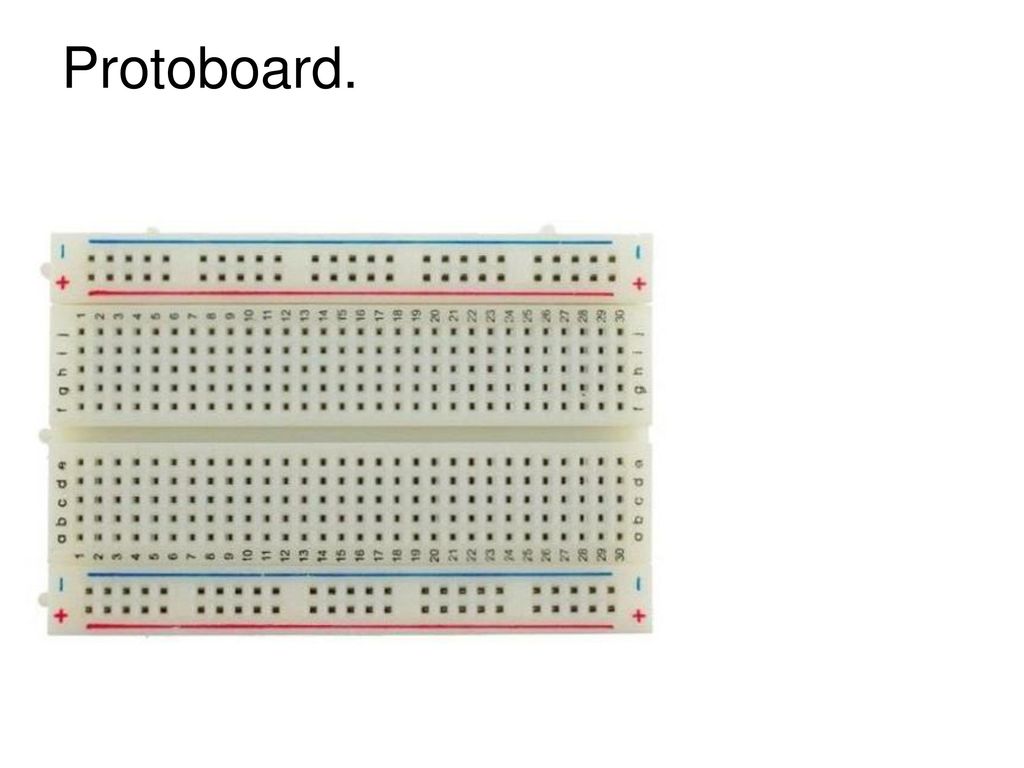

16 Protoboard.

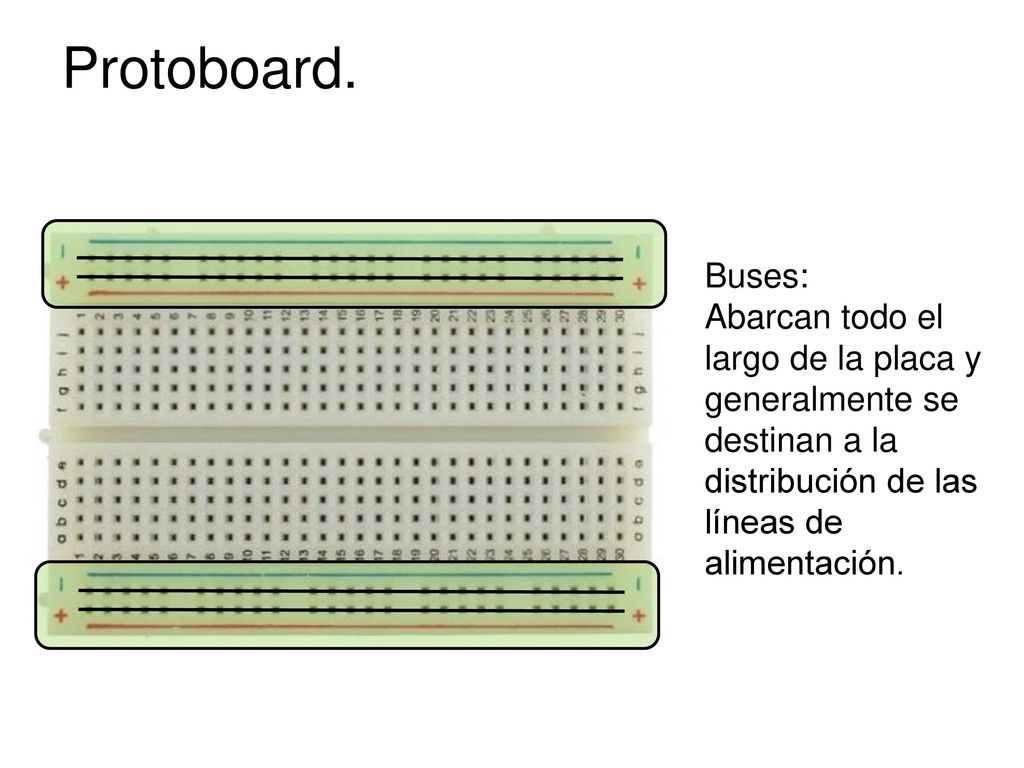

17 Protoboard. Buses: Abarcan todo el largo de la placa y generalmente se destinan a la distribución de las líneas de alimentación.

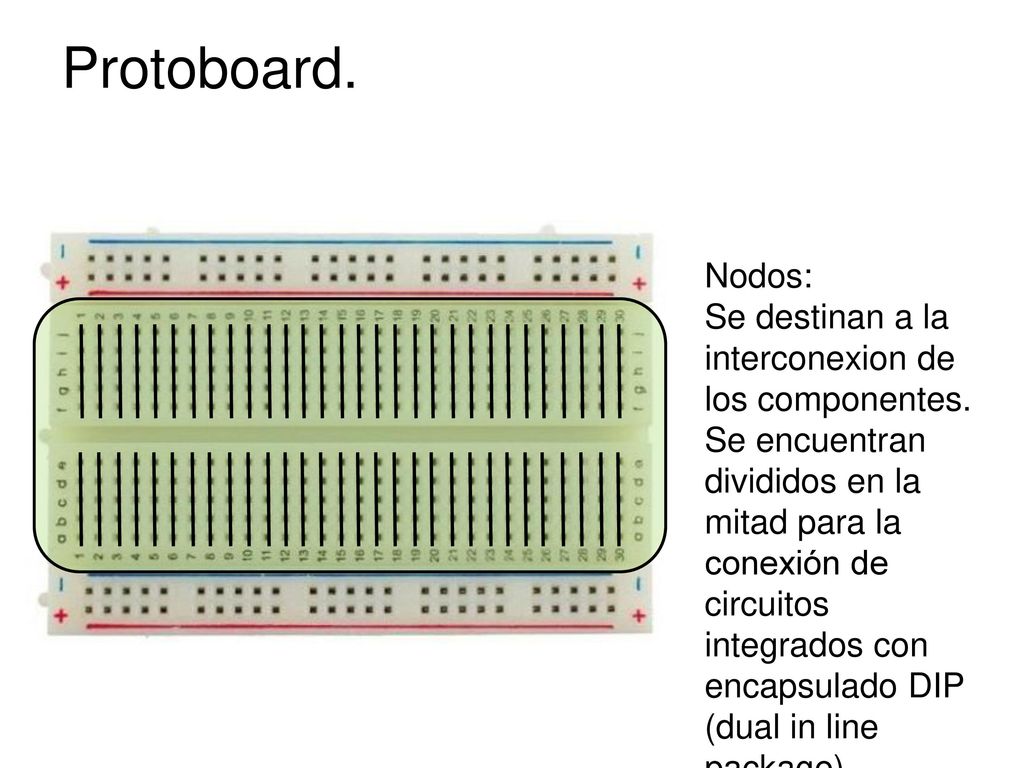

18 Protoboard. Nodos: Se destinan a la interconexion de los componentes. Se encuentran divididos en la mitad para la conexión de circuitos integrados con encapsulado DIP (dual in line package)

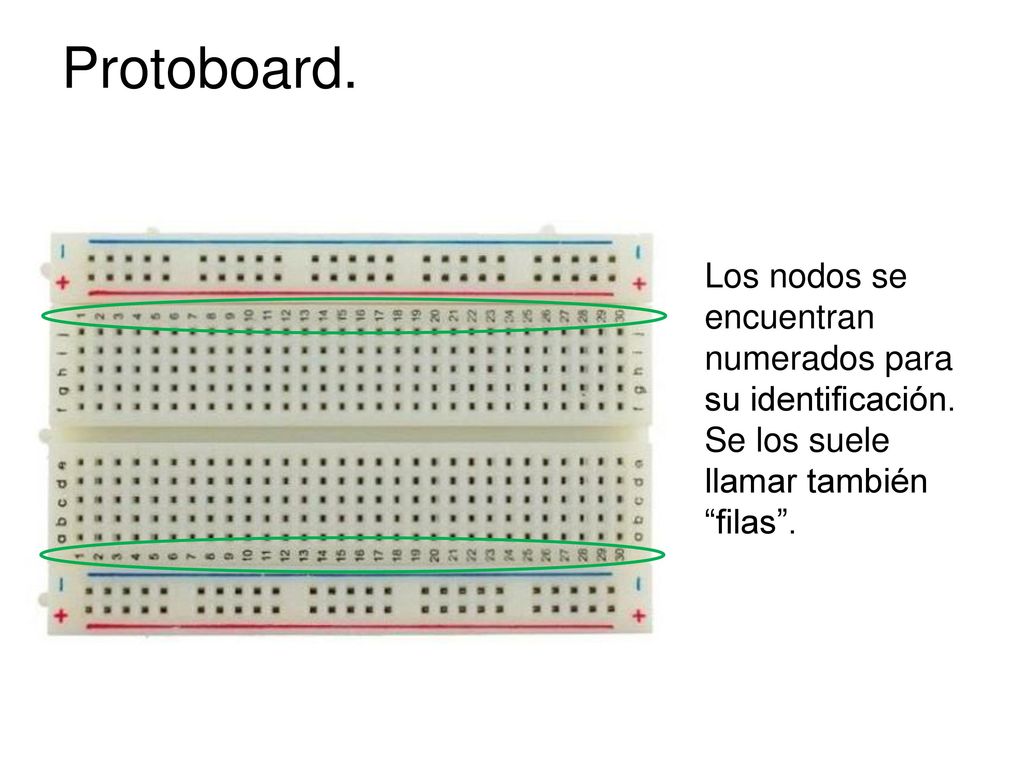

19 Protoboard. Los nodos se encuentran numerados para su identificación.
Se los suele llamar también “filas”.

20 Protoboard. También se numeran las columnas.

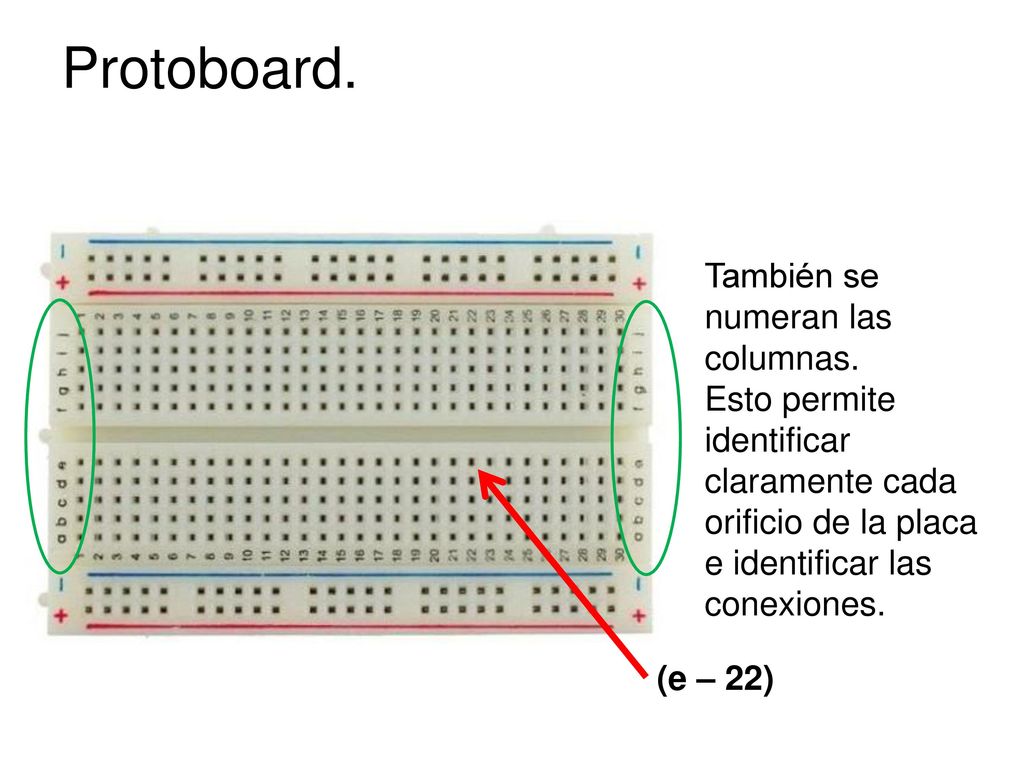

Esto permite identificar claramente cada orificio de la placa e identificar las conexiones. (e – 22)

21 Algunos ejemplos Circuito Serie Circuito Paralelo Circuito Mixto

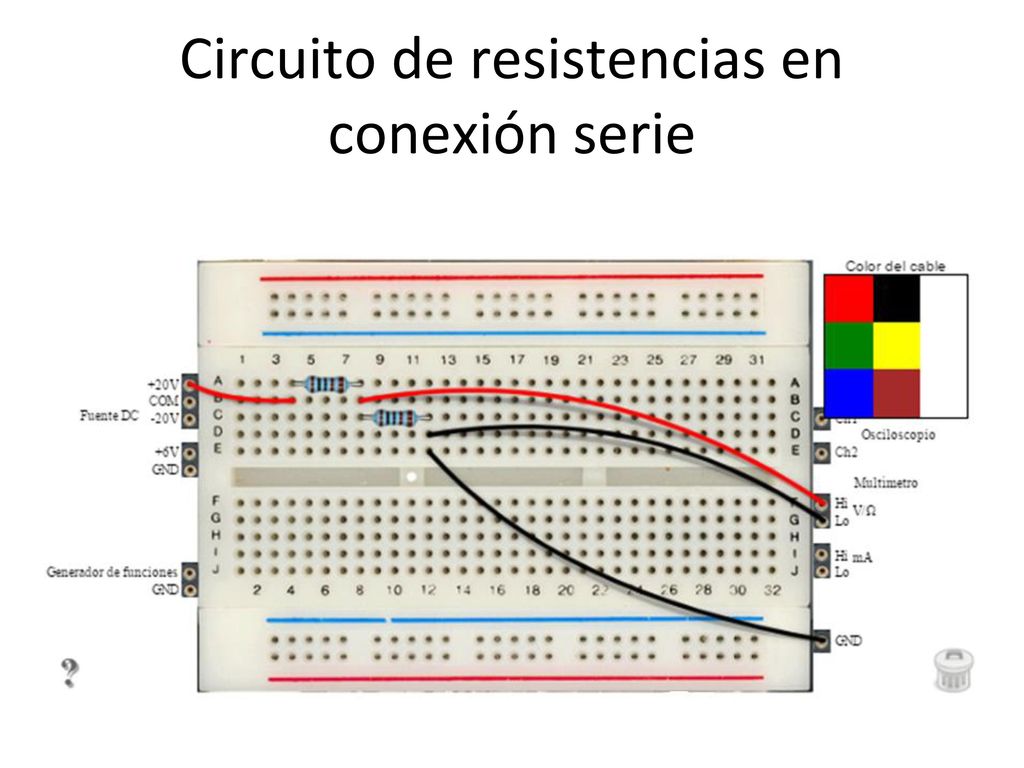

22 Circuito de resistencias en conexión serie

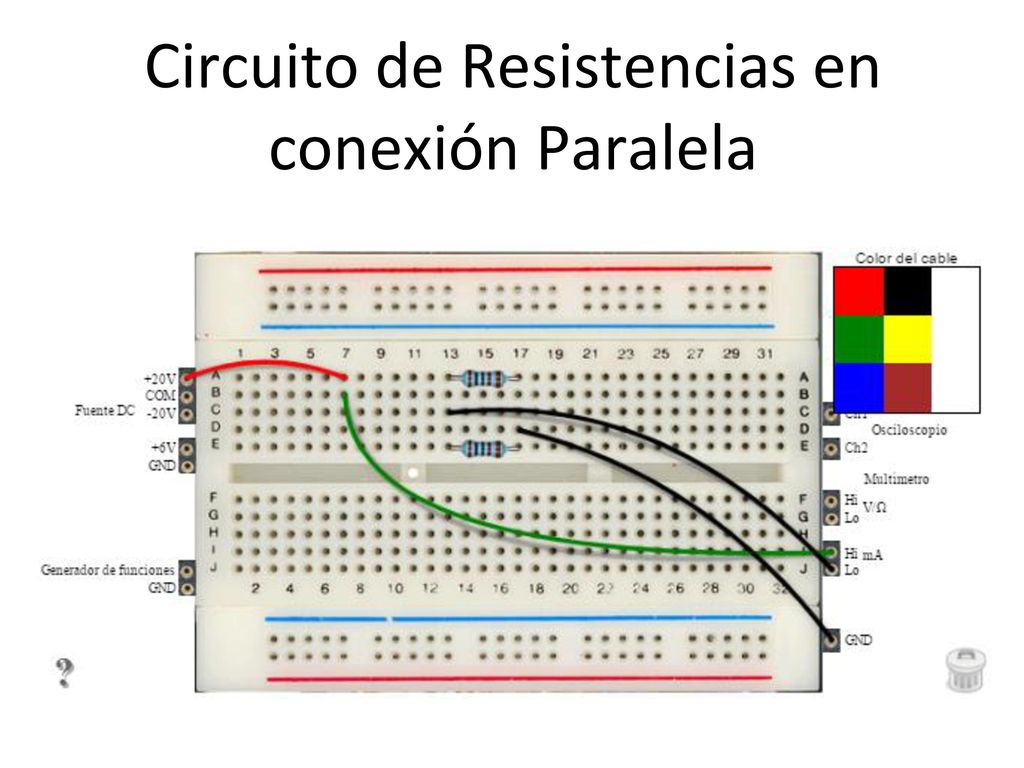

23 Circuito de Resistencias en conexión Paralela

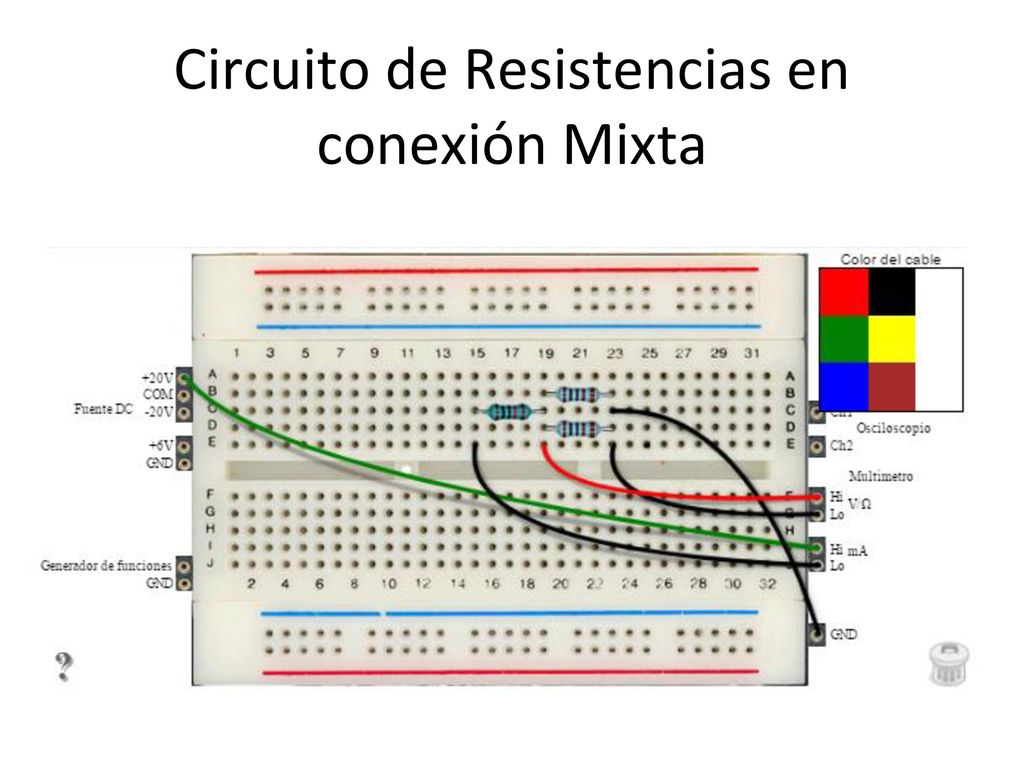

24 Circuito de Resistencias en conexión Mixta

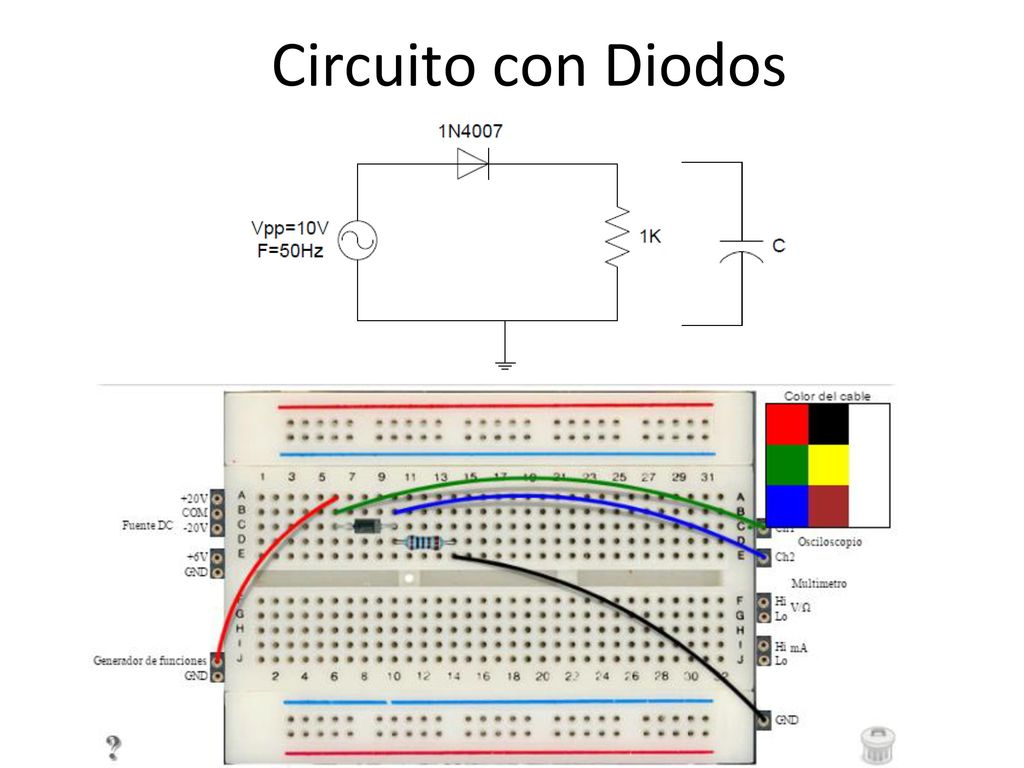

25 Circuito con Diodos

26 Actividades a Realizar a través del laboratorio remoto

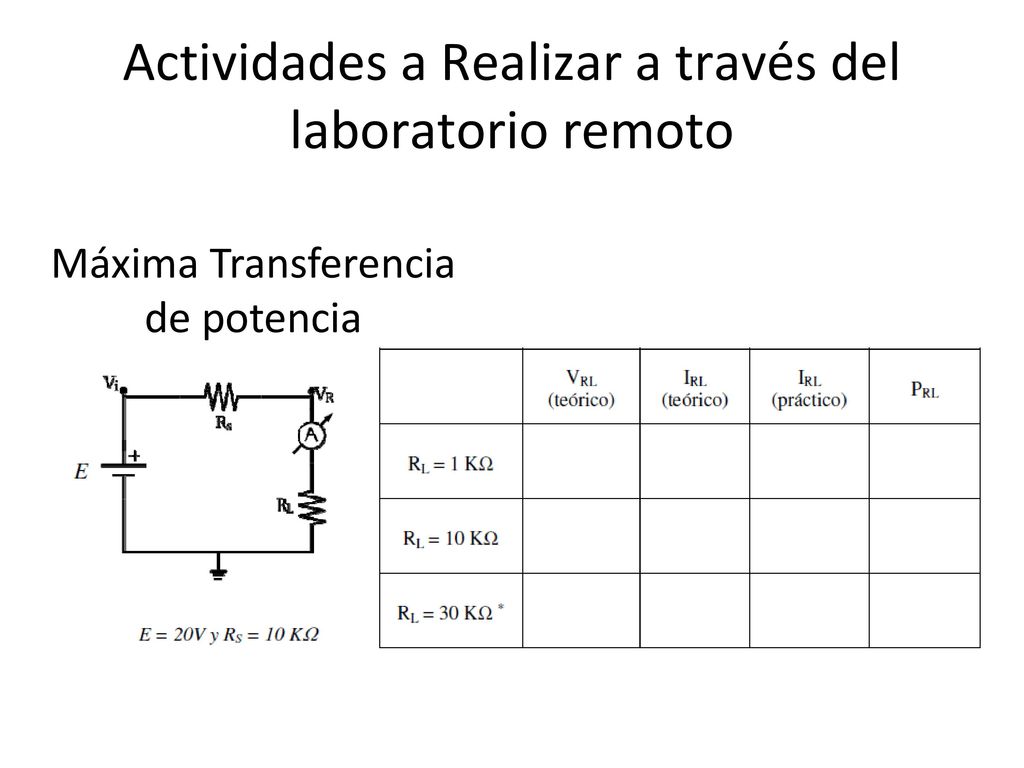

Máxima Transferencia de potencia

27 Actividades a Realizar a través del laboratorio remoto

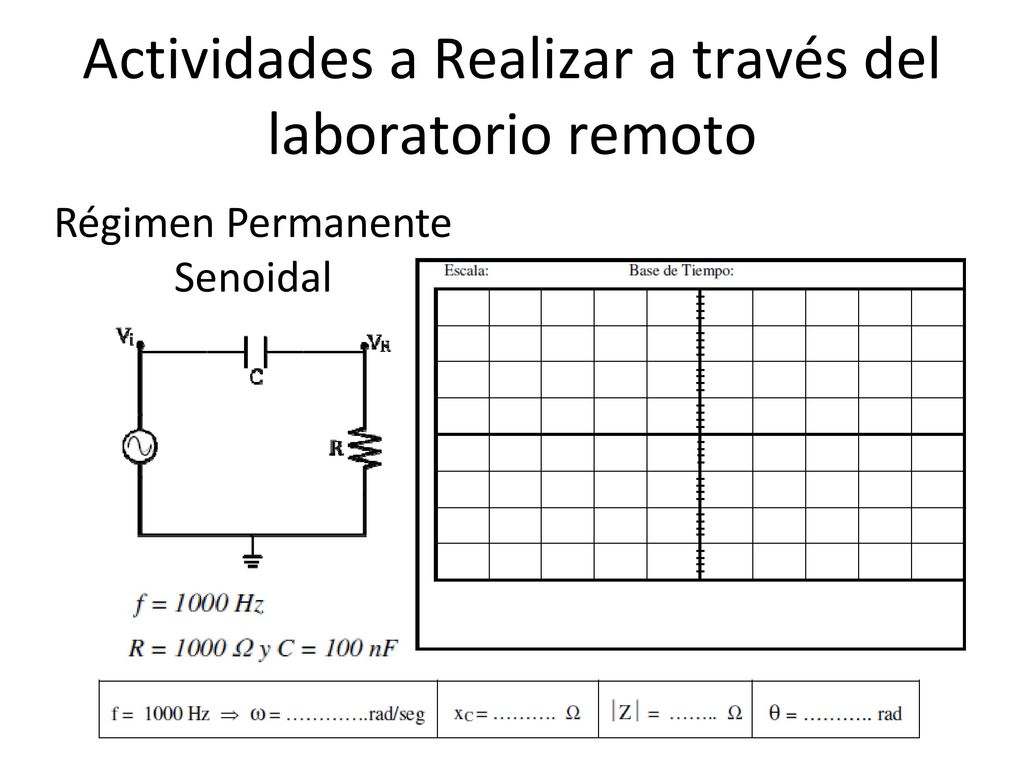

Régimen Permanente Senoidal

28 Actividades a Realizar a través del laboratorio remoto

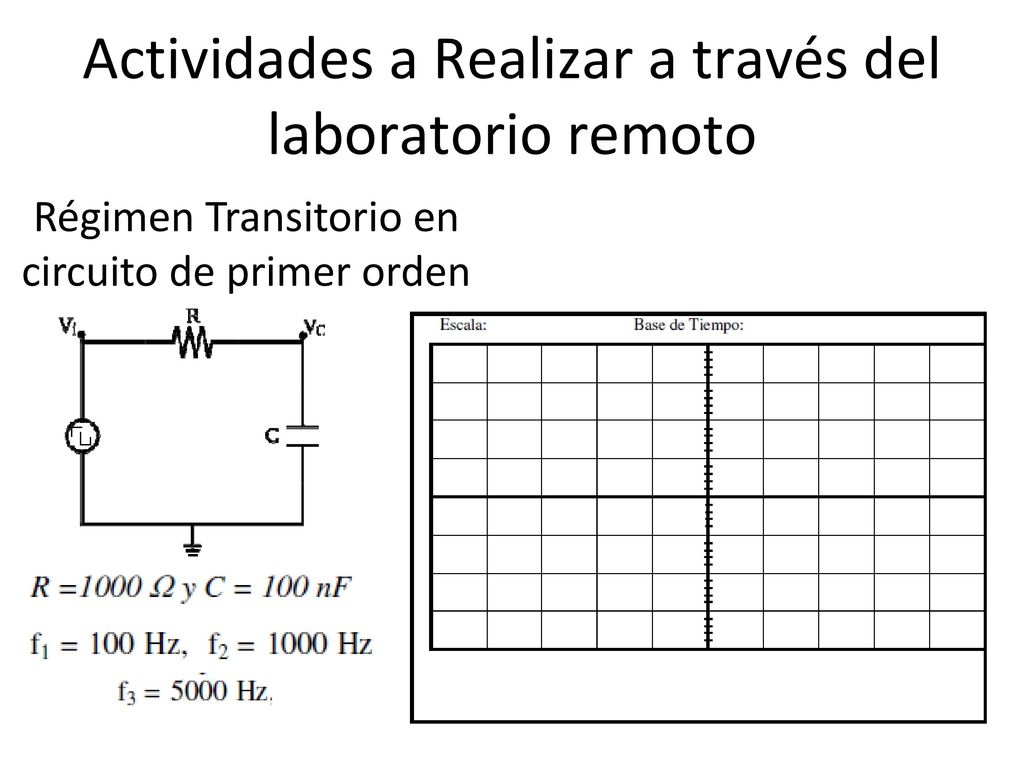

Régimen Transitorio en circuito de primer orden
