MICROMETROS.

Presentación del tema: "MICROMETROS."— Transcripción de la presentación:

1 MICROMETROS

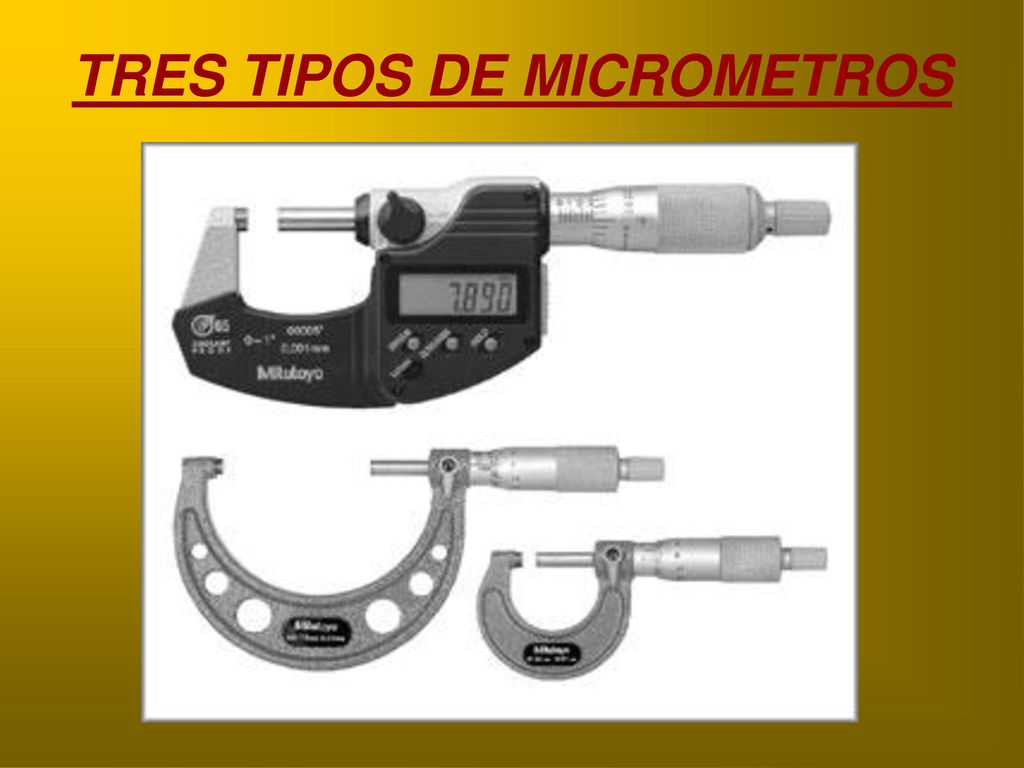

2 TRES TIPOS DE MICROMETROS

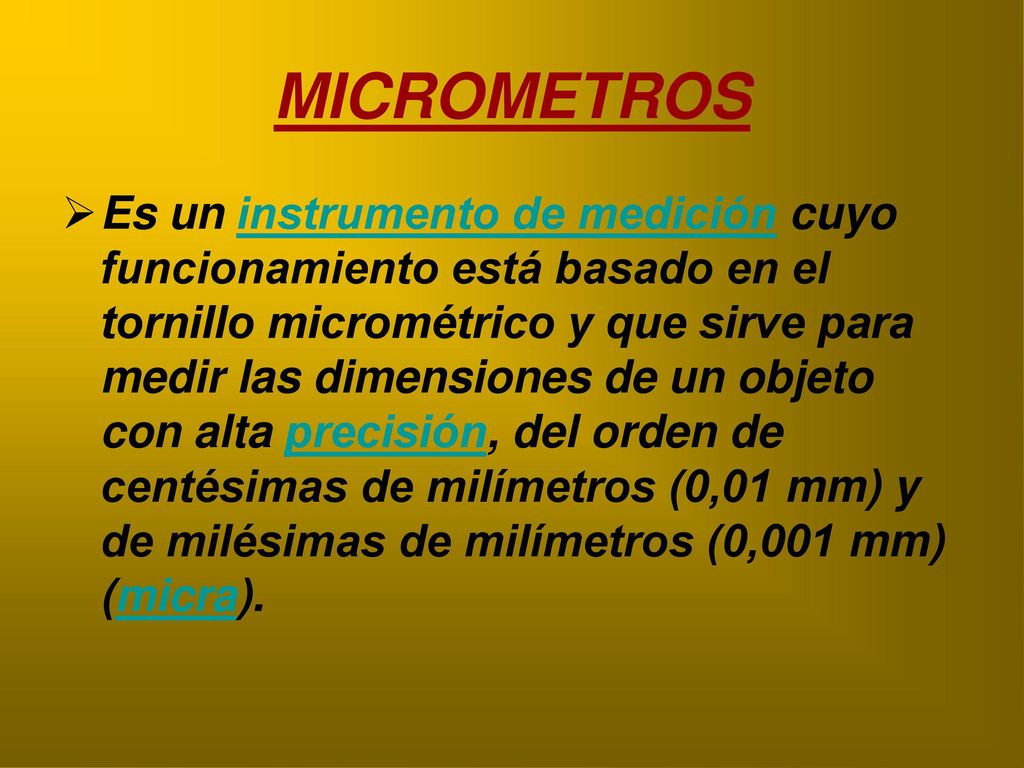

3 MICROMETROS Es un instrumento de medición cuyo funcionamiento está basado en el tornillo micrométrico y que sirve para medir las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001 mm) (micra).

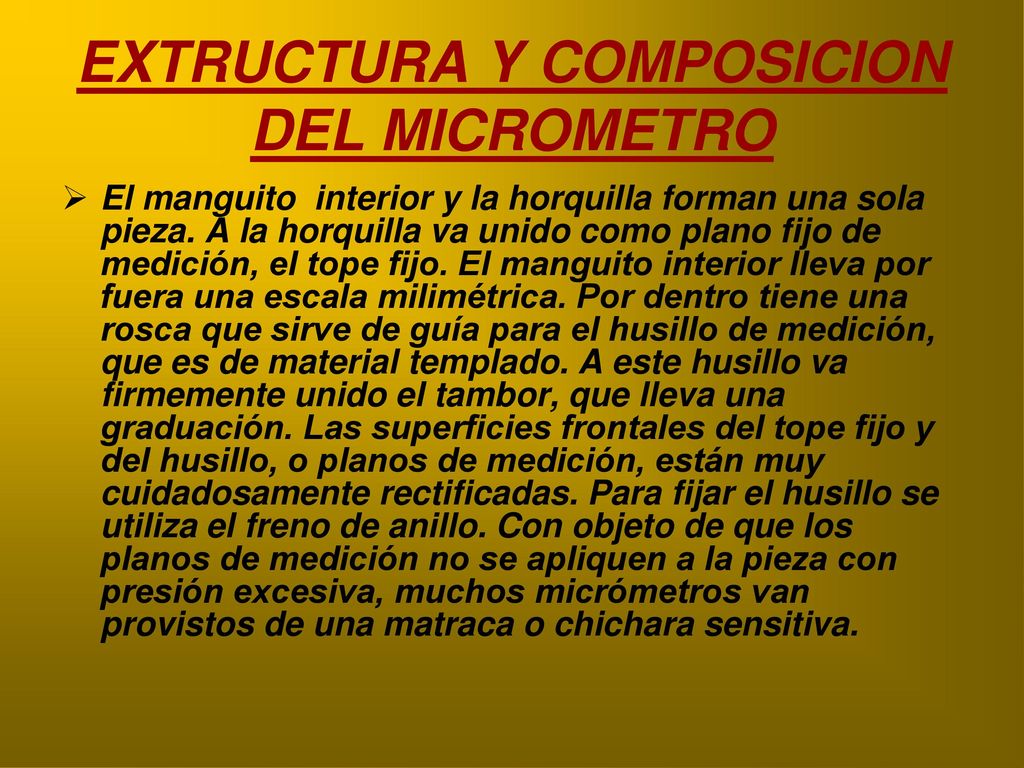

4 EXTRUCTURA Y COMPOSICION DEL MICROMETRO
El manguito interior y la horquilla forman una sola pieza. A la horquilla va unido como plano fijo de medición, el tope fijo. El manguito interior lleva por fuera una escala milimétrica. Por dentro tiene una rosca que sirve de guía para el husillo de medición, que es de material templado. A este husillo va firmemente unido el tambor, que lleva una graduación. Las superficies frontales del tope fijo y del husillo, o planos de medición, están muy cuidadosamente rectificadas. Para fijar el husillo se utiliza el freno de anillo. Con objeto de que los planos de medición no se apliquen a la pieza con presión excesiva, muchos micrómetros van provistos de una matraca o chichara sensitiva.

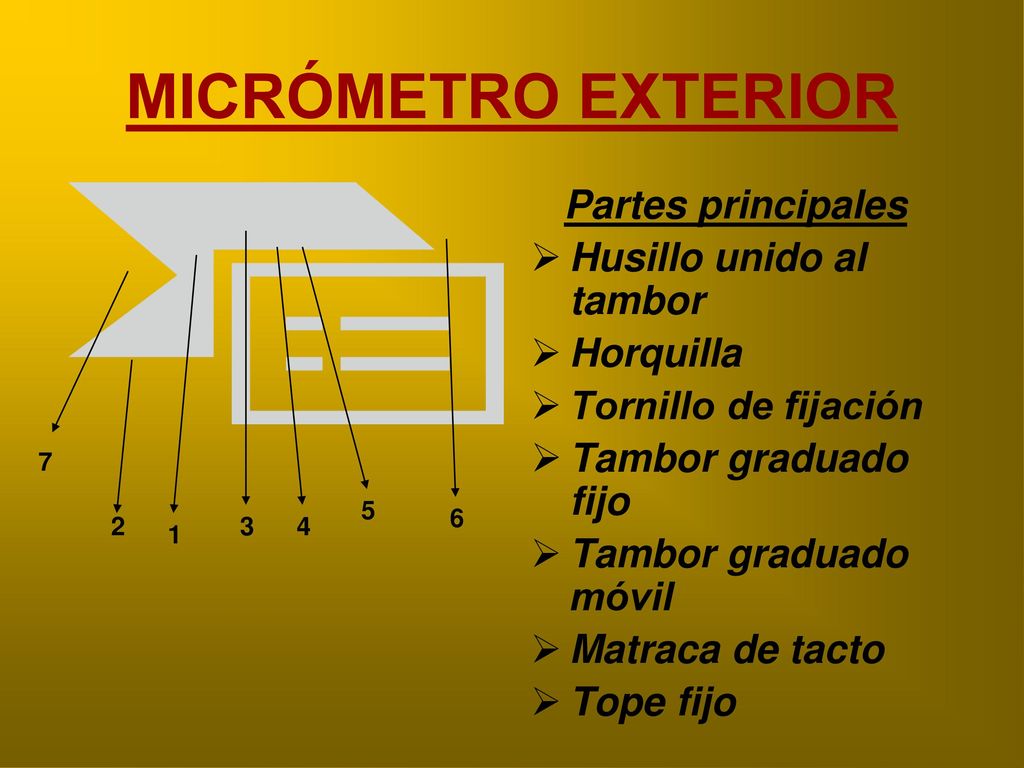

5 MICRÓMETRO EXTERIOR Partes principales Husillo unido al tambor
Horquilla Tornillo de fijación Tambor graduado fijo Tambor graduado móvil Matraca de tacto Tope fijo 7 5 6 2 3 4 1

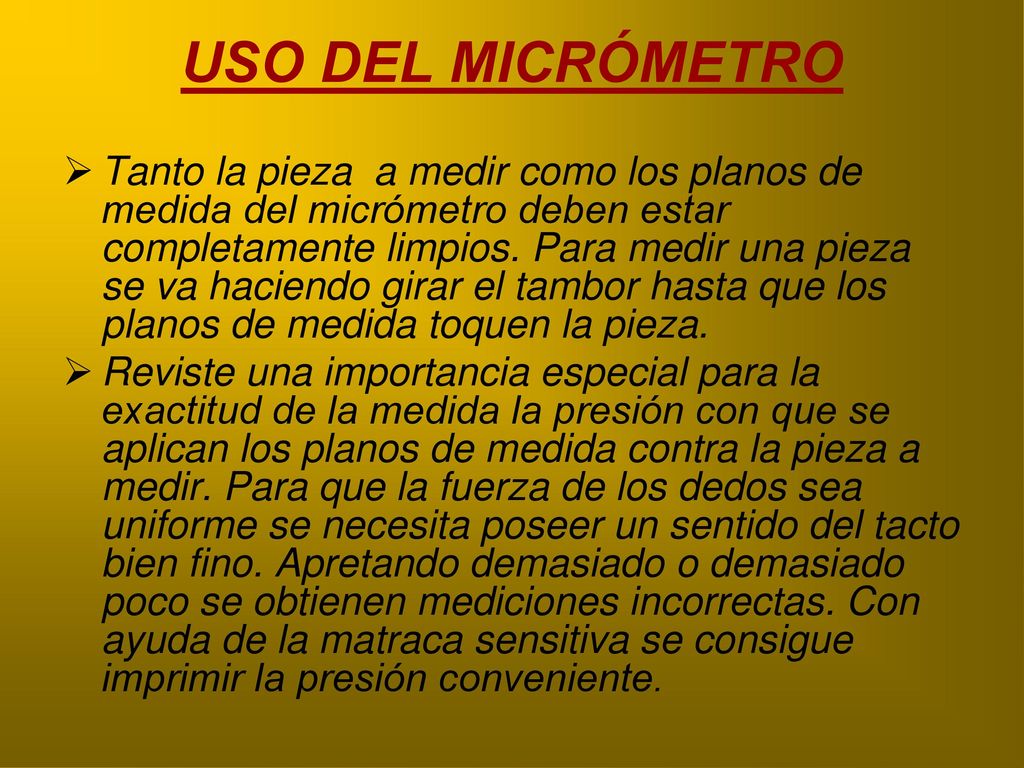

6 USO DEL MICRÓMETRO Tanto la pieza a medir como los planos de medida del micrómetro deben estar completamente limpios. Para medir una pieza se va haciendo girar el tambor hasta que los planos de medida toquen la pieza. Reviste una importancia especial para la exactitud de la medida la presión con que se aplican los planos de medida contra la pieza a medir. Para que la fuerza de los dedos sea uniforme se necesita poseer un sentido del tacto bien fino. Apretando demasiado o demasiado poco se obtienen mediciones incorrectas. Con ayuda de la matraca sensitiva se consigue imprimir la presión conveniente.

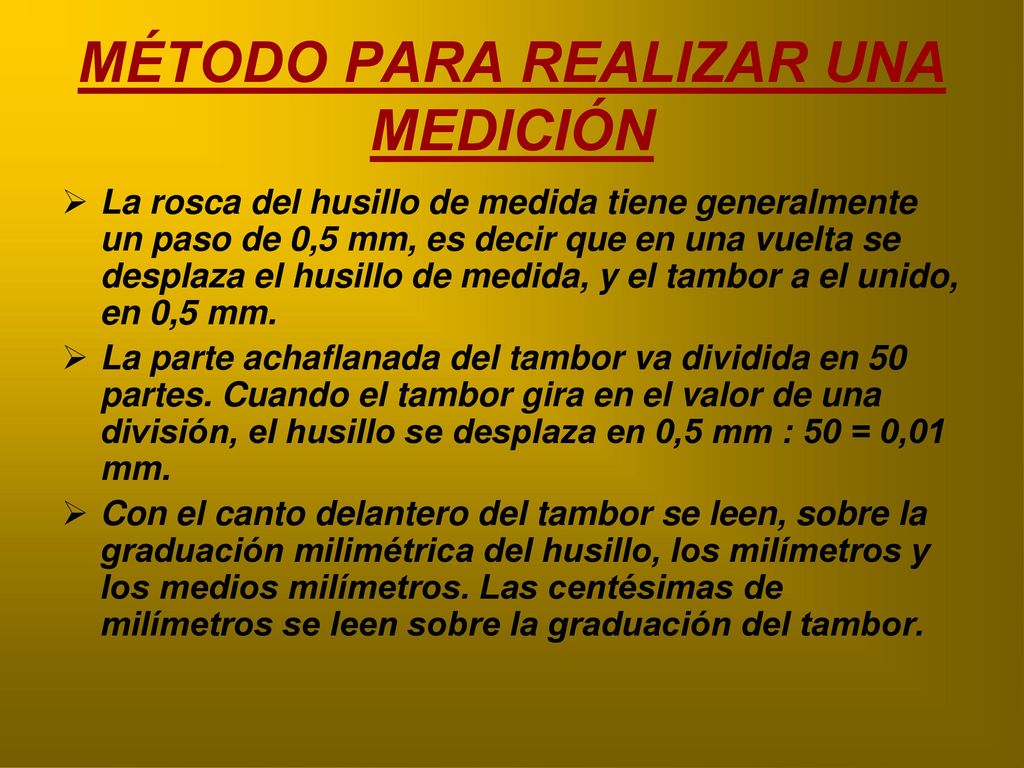

7 MÉTODO PARA REALIZAR UNA MEDICIÓN
La rosca del husillo de medida tiene generalmente un paso de 0,5 mm, es decir que en una vuelta se desplaza el husillo de medida, y el tambor a el unido, en 0,5 mm. La parte achaflanada del tambor va dividida en 50 partes. Cuando el tambor gira en el valor de una división, el husillo se desplaza en 0,5 mm : 50 = 0,01 mm. Con el canto delantero del tambor se leen, sobre la graduación milimétrica del husillo, los milímetros y los medios milímetros. Las centésimas de milímetros se leen sobre la graduación del tambor.

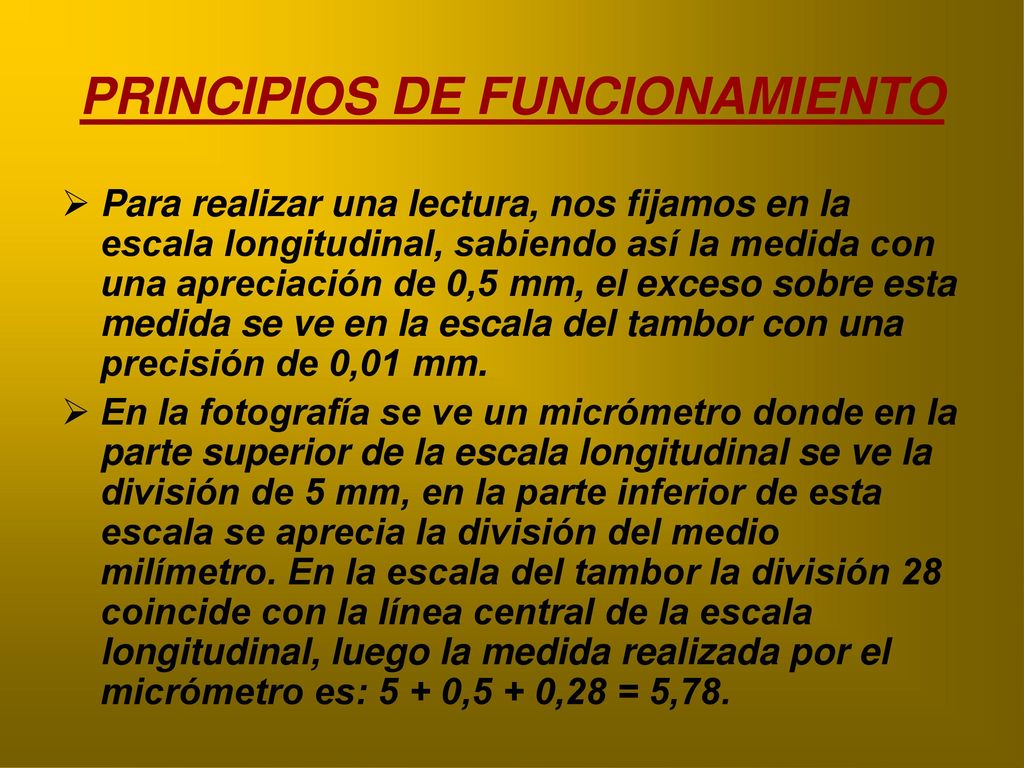

8 PRINCIPIOS DE FUNCIONAMIENTO

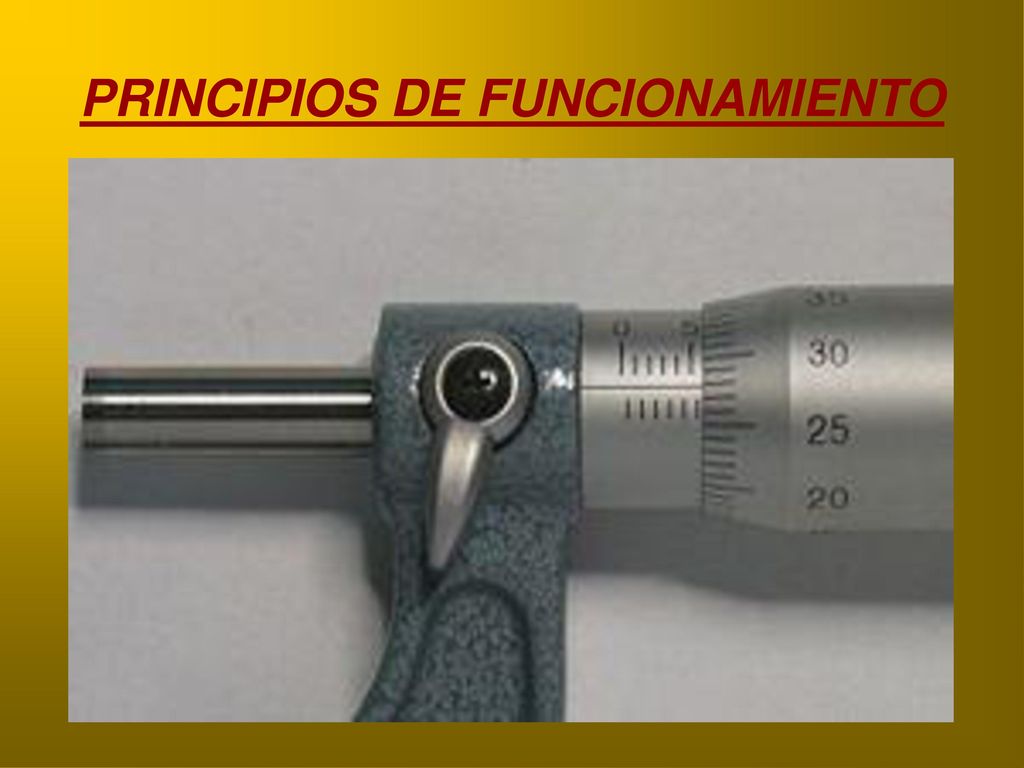

Para realizar una lectura, nos fijamos en la escala longitudinal, sabiendo así la medida con una apreciación de 0,5 mm, el exceso sobre esta medida se ve en la escala del tambor con una precisión de 0,01 mm. En la fotografía se ve un micrómetro donde en la parte superior de la escala longitudinal se ve la división de 5 mm, en la parte inferior de esta escala se aprecia la división del medio milímetro. En la escala del tambor la división 28 coincide con la línea central de la escala longitudinal, luego la medida realizada por el micrómetro es: 5 + 0,5 + 0,28 = 5,78.

9 PRINCIPIOS DE FUNCIONAMIENTO

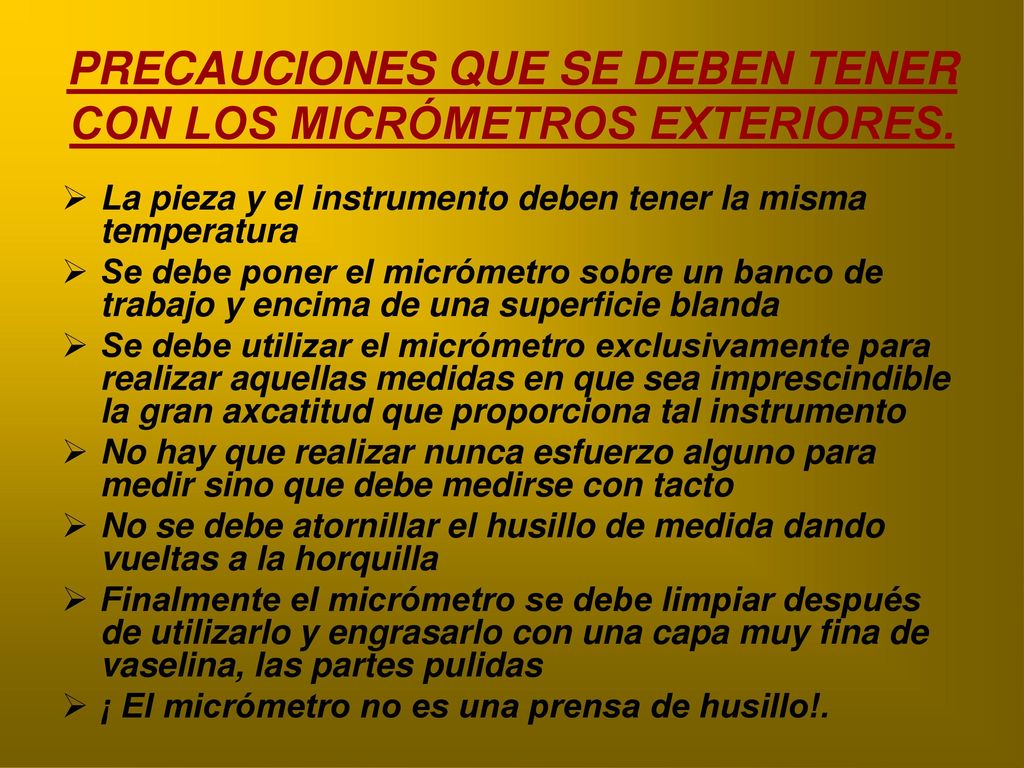

10 PRECAUCIONES QUE SE DEBEN TENER CON LOS MICRÓMETROS EXTERIORES.
La pieza y el instrumento deben tener la misma temperatura Se debe poner el micrómetro sobre un banco de trabajo y encima de una superficie blanda Se debe utilizar el micrómetro exclusivamente para realizar aquellas medidas en que sea imprescindible la gran axcatitud que proporciona tal instrumento No hay que realizar nunca esfuerzo alguno para medir sino que debe medirse con tacto No se debe atornillar el husillo de medida dando vueltas a la horquilla Finalmente el micrómetro se debe limpiar después de utilizarlo y engrasarlo con una capa muy fina de vaselina, las partes pulidas ¡ El micrómetro no es una prensa de husillo!.

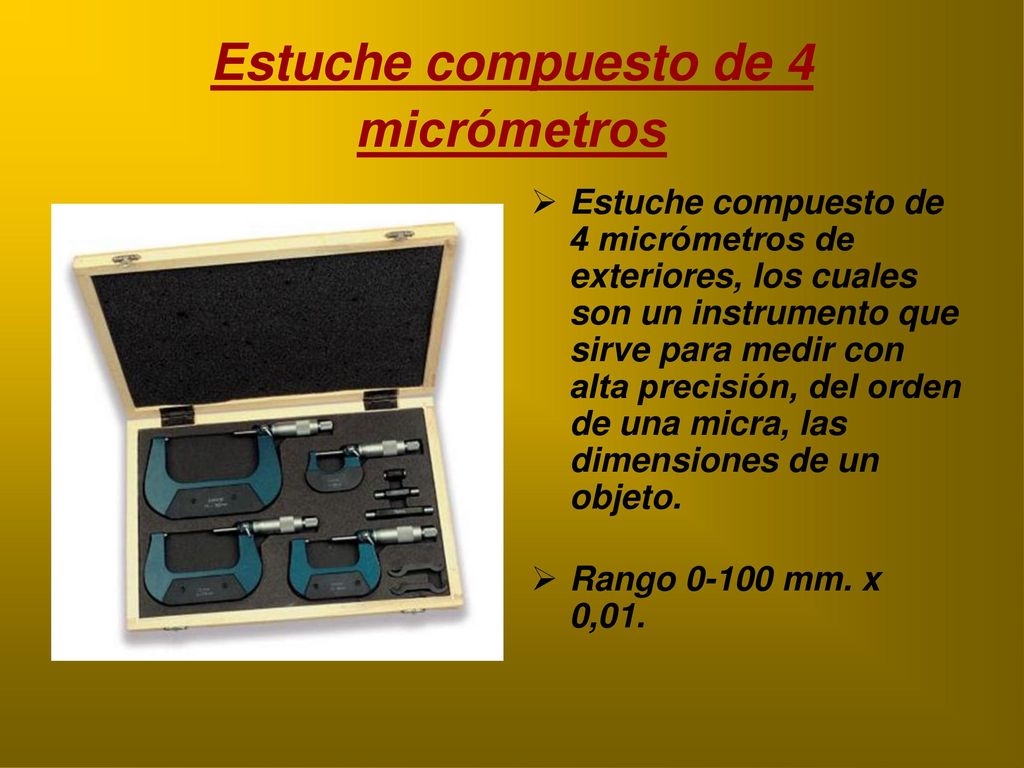

11 Estuche compuesto de 4 micrómetros
Estuche compuesto de 4 micrómetros de exteriores, los cuales son un instrumento que sirve para medir con alta precisión, del orden de una micra, las dimensiones de un objeto. Rango mm. x 0,01.

12 ESTUCHE DE MICROMETROS DE EXTERIORES
El micrómetro de exteriores de arco profundo, tiene la particularidad de que tiene su arco de mayor longitud que los anteriores, para poder realizar mediciones en placas o sitios de difícil acceso. Se suministran con estuche de madera. Rango mm. x 0,01.

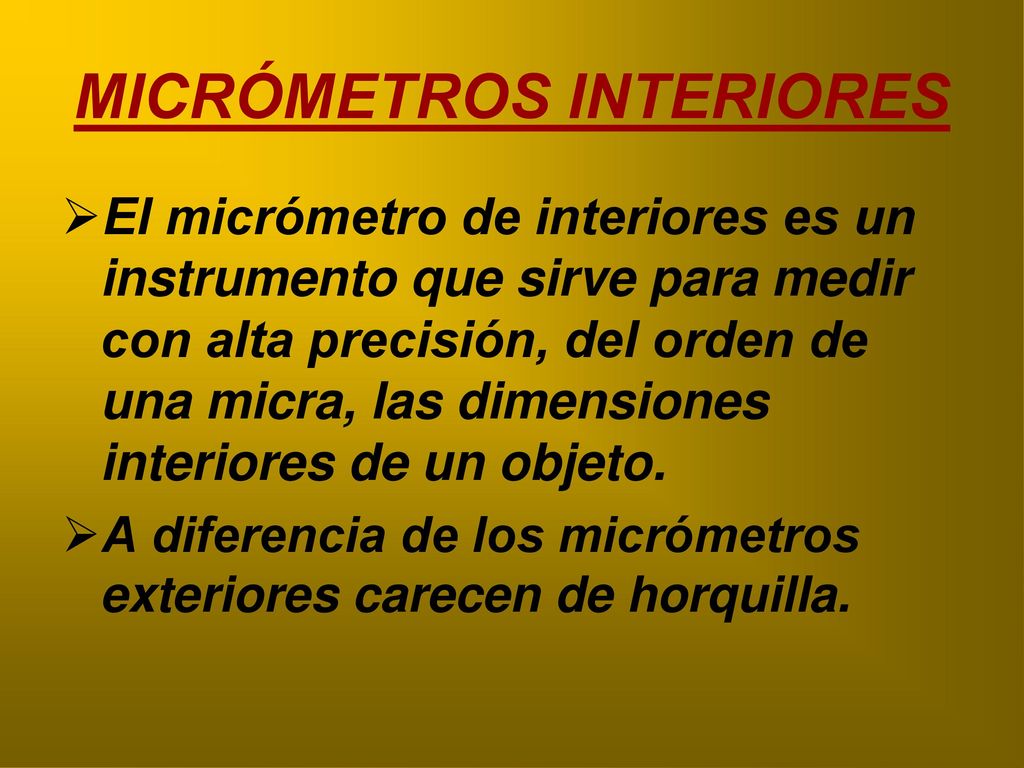

13 MICRÓMETROS INTERIORES
El micrómetro de interiores es un instrumento que sirve para medir con alta precisión, del orden de una micra, las dimensiones interiores de un objeto. A diferencia de los micrómetros exteriores carecen de horquilla.

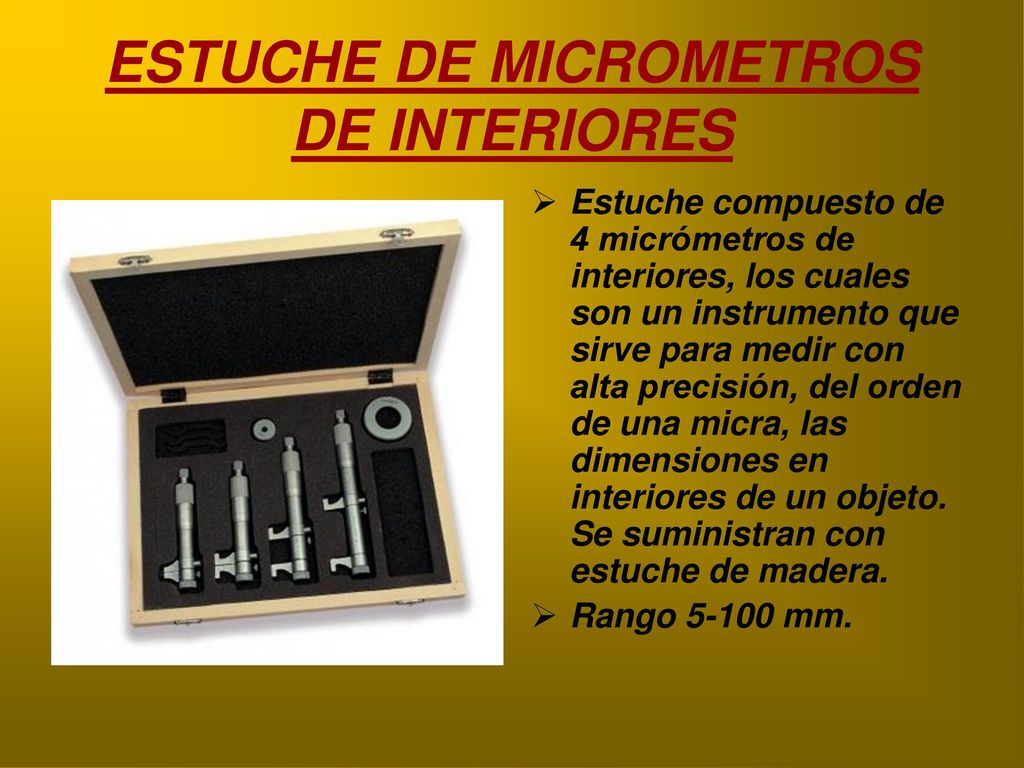

14 ESTUCHE DE MICROMETROS DE INTERIORES
Estuche compuesto de 4 micrómetros de interiores, los cuales son un instrumento que sirve para medir con alta precisión, del orden de una micra, las dimensiones en interiores de un objeto. Se suministran con estuche de madera. Rango mm.

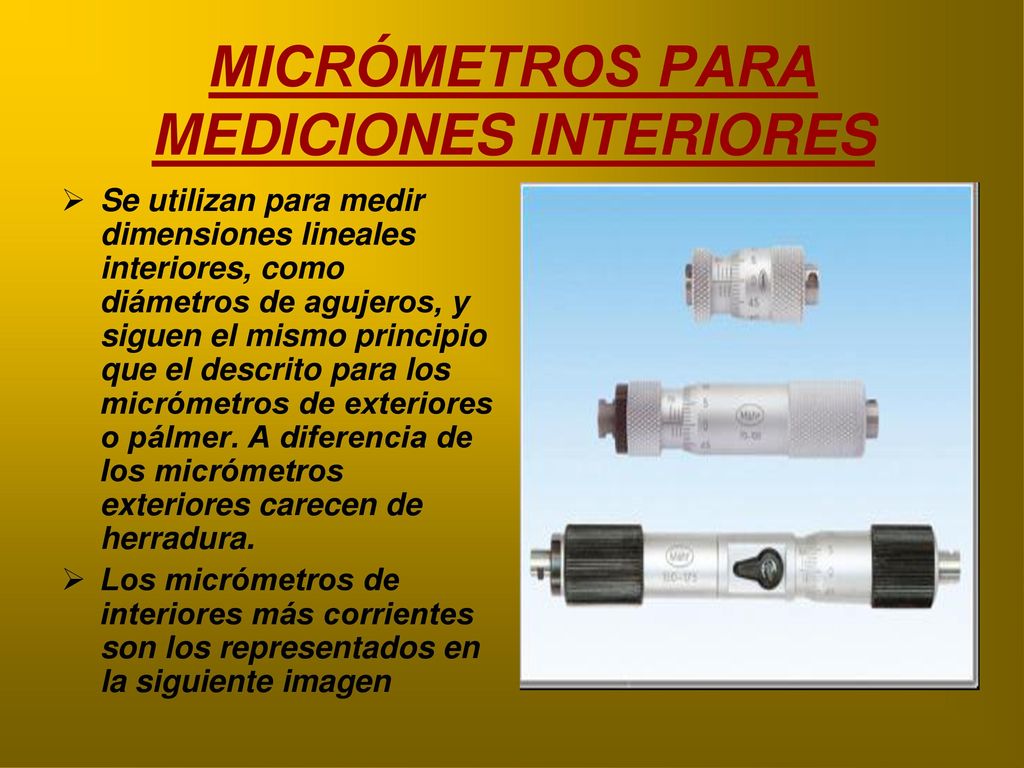

15 MICRÓMETROS PARA MEDICIONES INTERIORES
Se utilizan para medir dimensiones lineales interiores, como diámetros de agujeros, y siguen el mismo principio que el descrito para los micrómetros de exteriores o pálmer. A diferencia de los micrómetros exteriores carecen de herradura. Los micrómetros de interiores más corrientes son los representados en la siguiente imagen

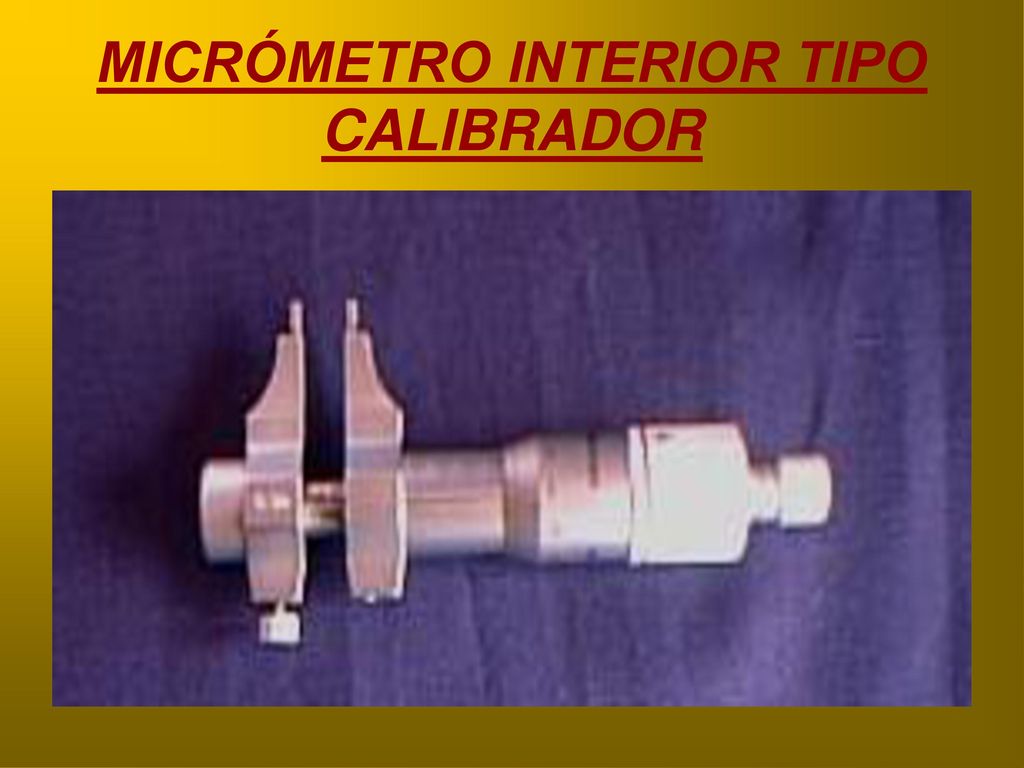

16 MICRÓMETRO INTERIOR TIPO CALIBRADOR

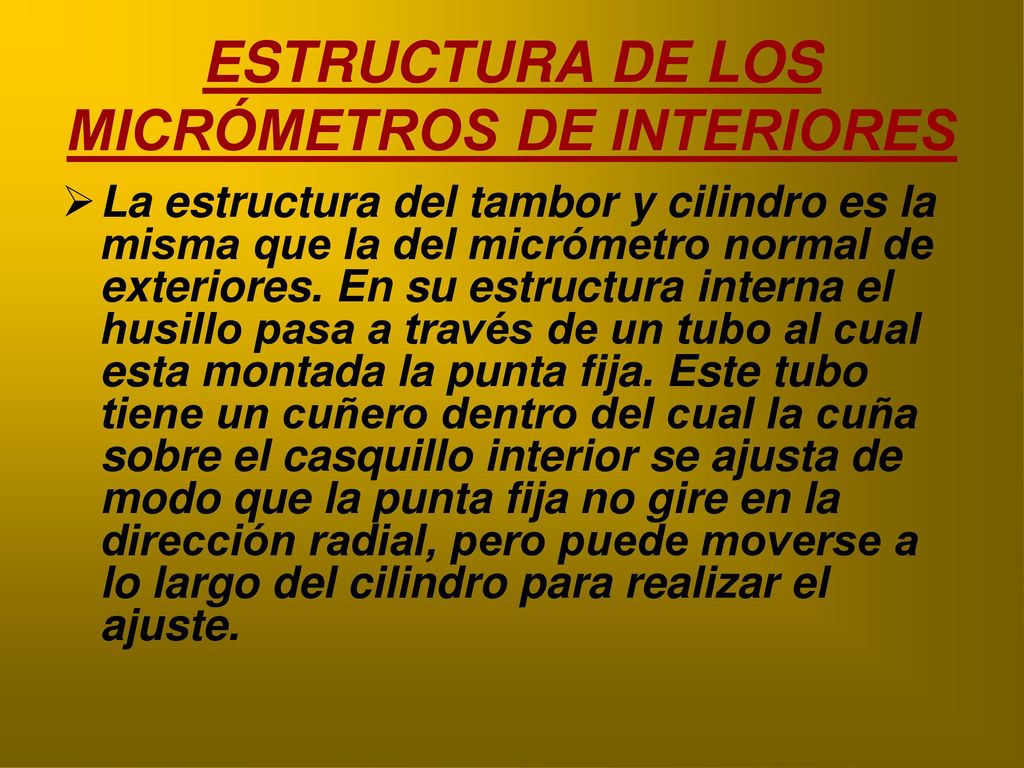

17 ESTRUCTURA DE LOS MICRÓMETROS DE INTERIORES
La estructura del tambor y cilindro es la misma que la del micrómetro normal de exteriores. En su estructura interna el husillo pasa a través de un tubo al cual esta montada la punta fija. Este tubo tiene un cuñero dentro del cual la cuña sobre el casquillo interior se ajusta de modo que la punta fija no gire en la dirección radial, pero puede moverse a lo largo del cilindro para realizar el ajuste.

18 MICRÓMETRO INTERIOR TIPO CALIBRADOR
3 Partes principales Puntas de medición interiores Punta móvil Tornillo de fijación Husillo Escala cilindro fijo Escala tambor móvil Matraca de tacto 7 2 6 1 5 4 3

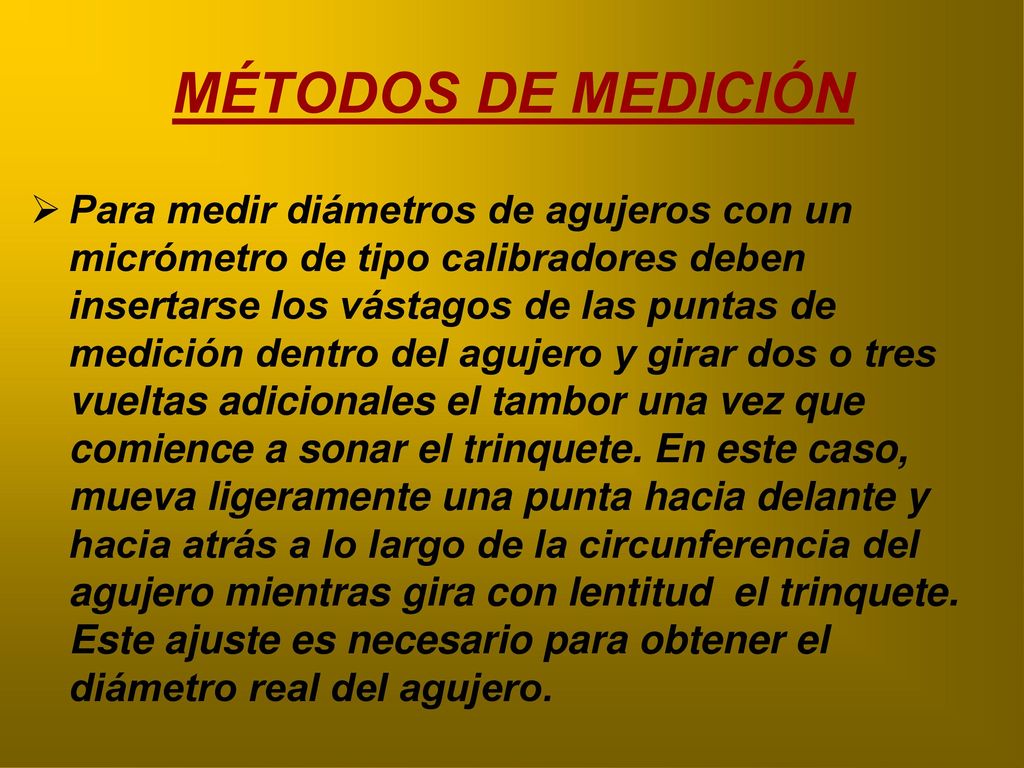

19 MÉTODOS DE MEDICIÓN Para medir diámetros de agujeros con un micrómetro de tipo calibradores deben insertarse los vástagos de las puntas de medición dentro del agujero y girar dos o tres vueltas adicionales el tambor una vez que comience a sonar el trinquete. En este caso, mueva ligeramente una punta hacia delante y hacia atrás a lo largo de la circunferencia del agujero mientras gira con lentitud el trinquete. Este ajuste es necesario para obtener el diámetro real del agujero.

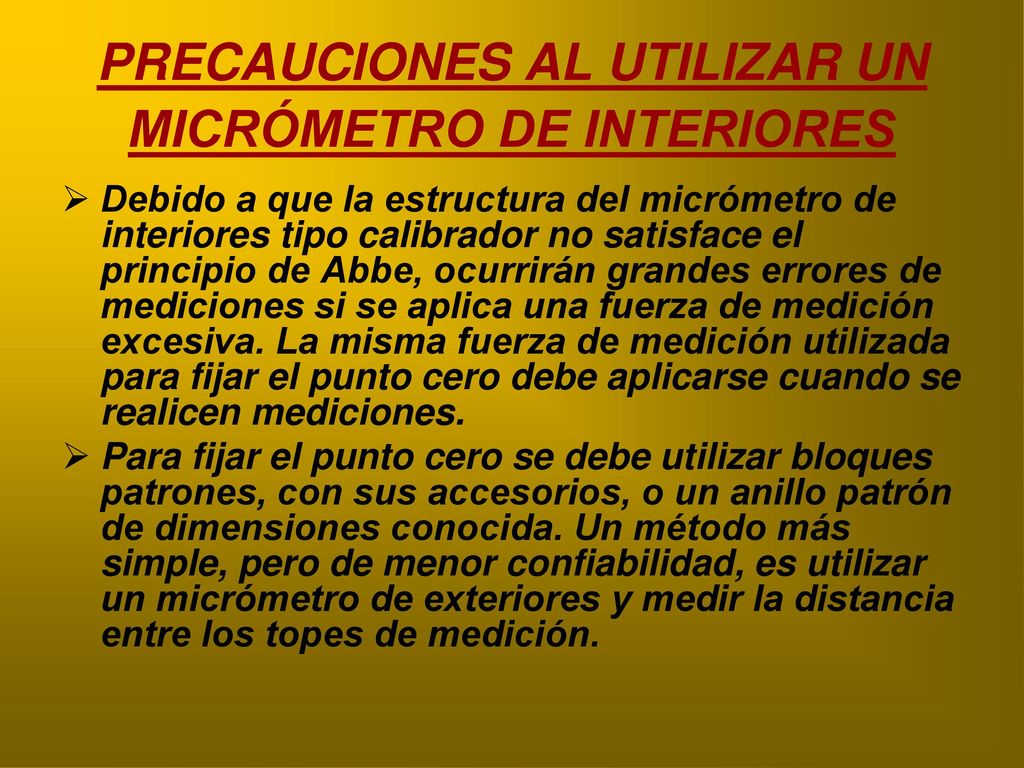

20 PRECAUCIONES AL UTILIZAR UN MICRÓMETRO DE INTERIORES
Debido a que la estructura del micrómetro de interiores tipo calibrador no satisface el principio de Abbe, ocurrirán grandes errores de mediciones si se aplica una fuerza de medición excesiva. La misma fuerza de medición utilizada para fijar el punto cero debe aplicarse cuando se realicen mediciones. Para fijar el punto cero se debe utilizar bloques patrones, con sus accesorios, o un anillo patrón de dimensiones conocida. Un método más simple, pero de menor confiabilidad, es utilizar un micrómetro de exteriores y medir la distancia entre los topes de medición.
