1

2 PPPoE Point to Protocolo Point Punto a Protocol Punto over sobre
¡Cuando Solo lo Mejor es Aceptable! PPPoE Point to Protocolo Point Punto a Protocol Punto over sobre Ethernet Ethernet

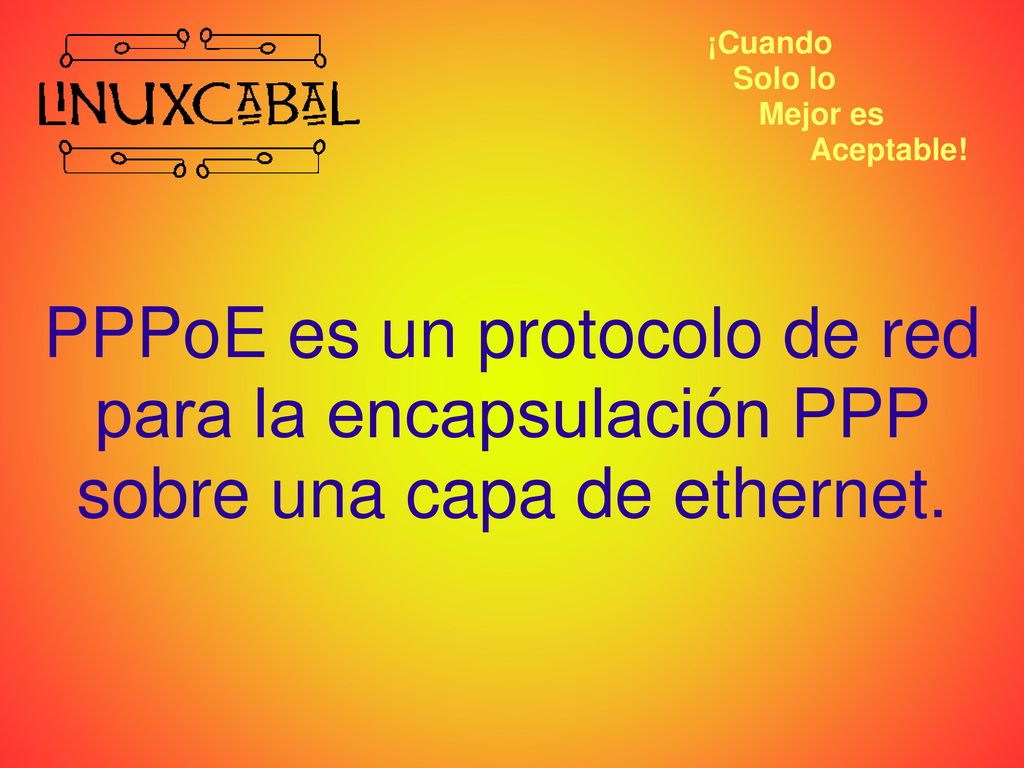

3 ¡Cuando Solo lo Mejor es Aceptable! PPPoE es un protocolo de red para la encapsulación PPP sobre una capa de ethernet.

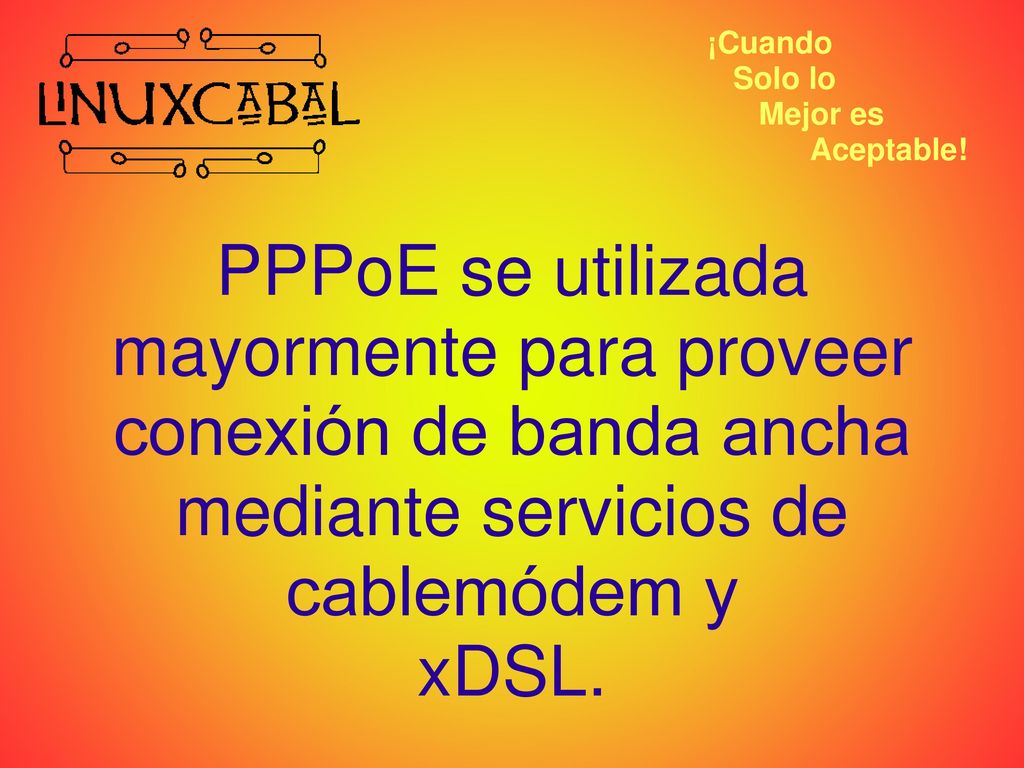

4 PPPoE se utilizada mayormente para proveer conexión de banda ancha
¡Cuando Solo lo Mejor es Aceptable! PPPoE se utilizada mayormente para proveer conexión de banda ancha mediante servicios de cablemódem y xDSL.

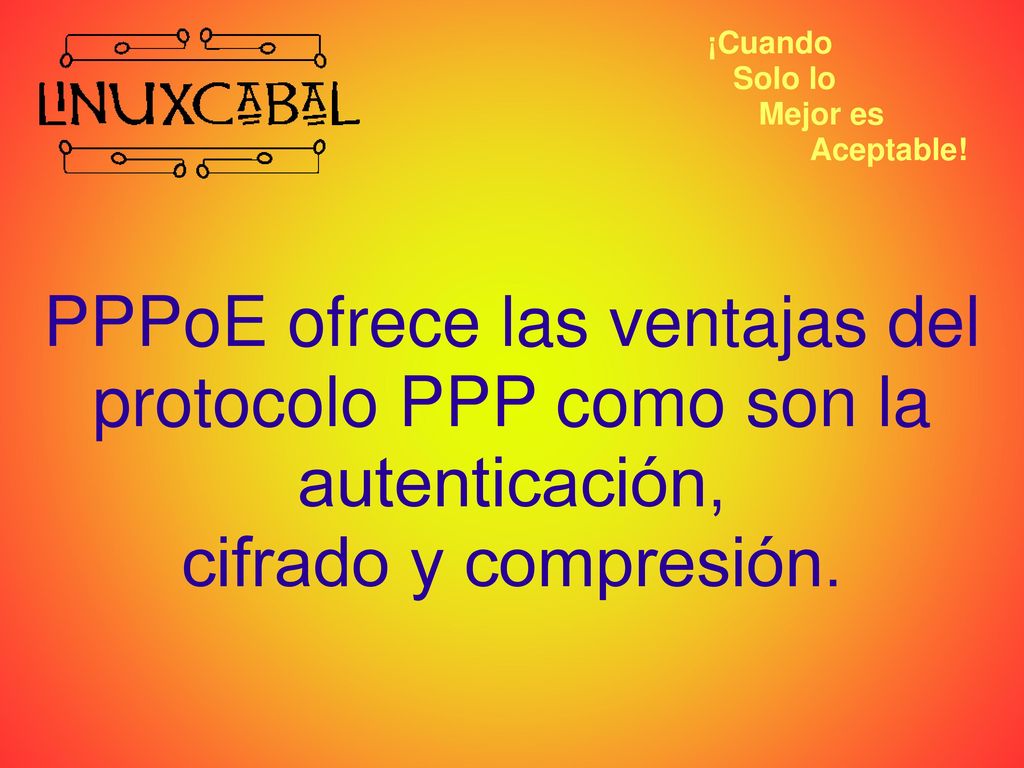

5 PPPoE ofrece las ventajas del protocolo PPP como son la autenticación,
¡Cuando Solo lo Mejor es Aceptable! PPPoE ofrece las ventajas del protocolo PPP como son la autenticación, cifrado y compresión.

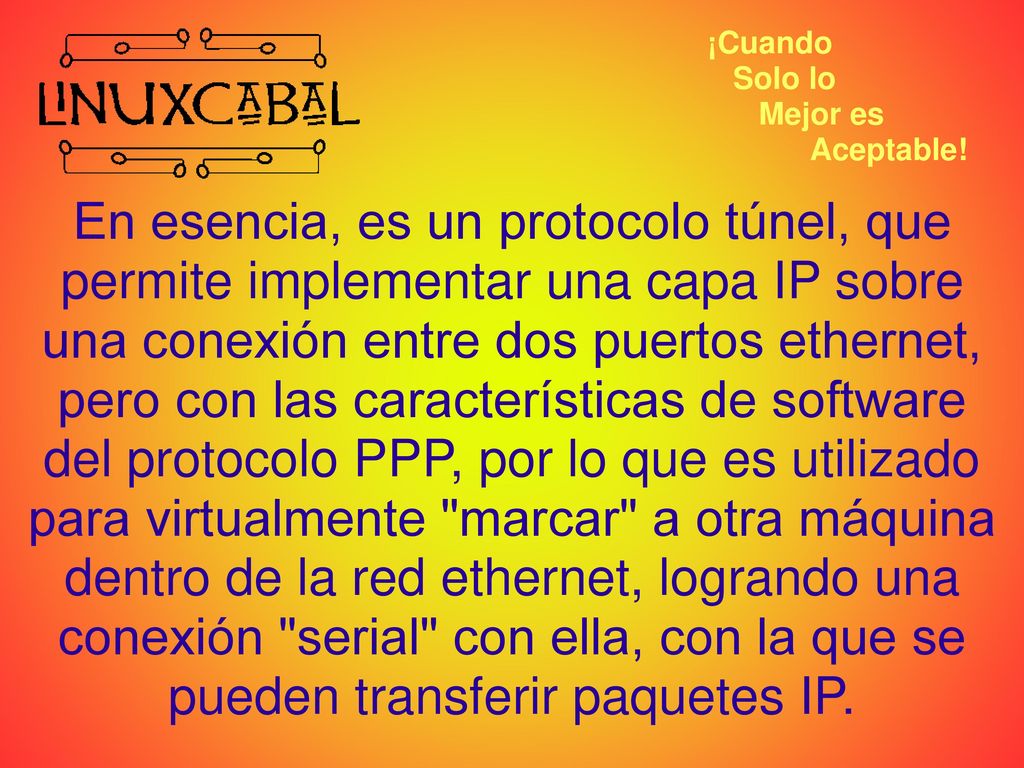

6 ¡Cuando Solo lo Mejor es Aceptable! En esencia, es un protocolo túnel, que permite implementar una capa IP sobre una conexión entre dos puertos ethernet, pero con las características de software del protocolo PPP, por lo que es utilizado para virtualmente "marcar" a otra máquina dentro de la red ethernet, logrando una conexión "serial" con ella, con la que se pueden transferir paquetes IP.

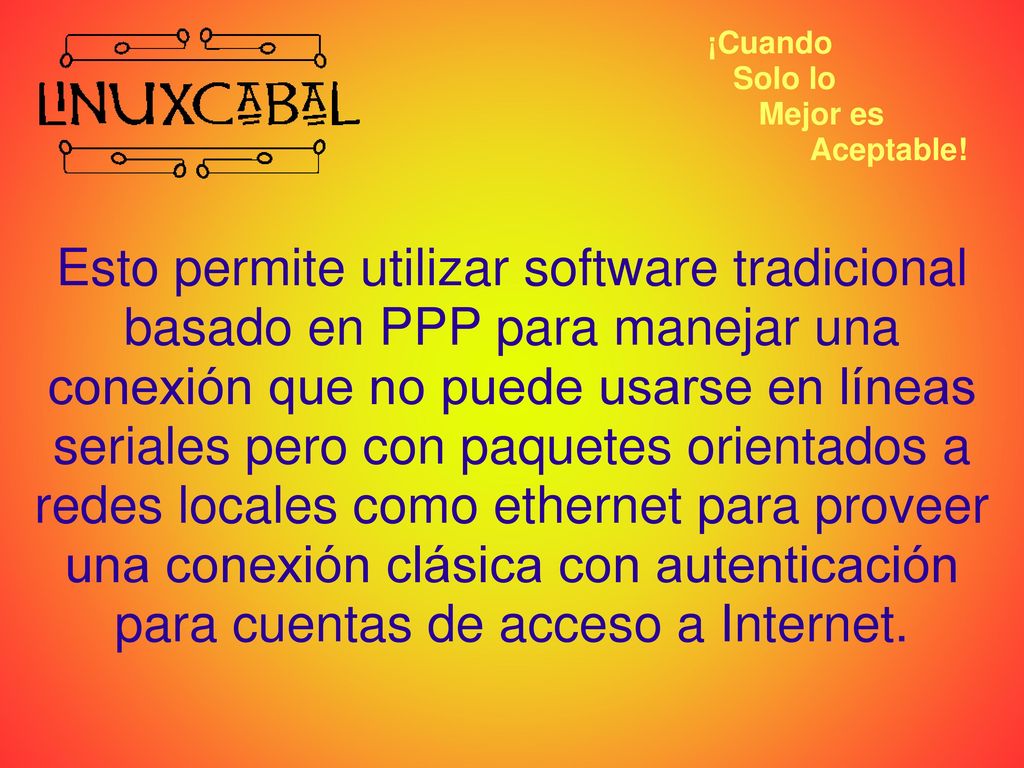

7 ¡Cuando Solo lo Mejor es Aceptable! Esto permite utilizar software tradicional basado en PPP para manejar una conexión que no puede usarse en líneas seriales pero con paquetes orientados a redes locales como ethernet para proveer una conexión clásica con autenticación para cuentas de acceso a Internet.

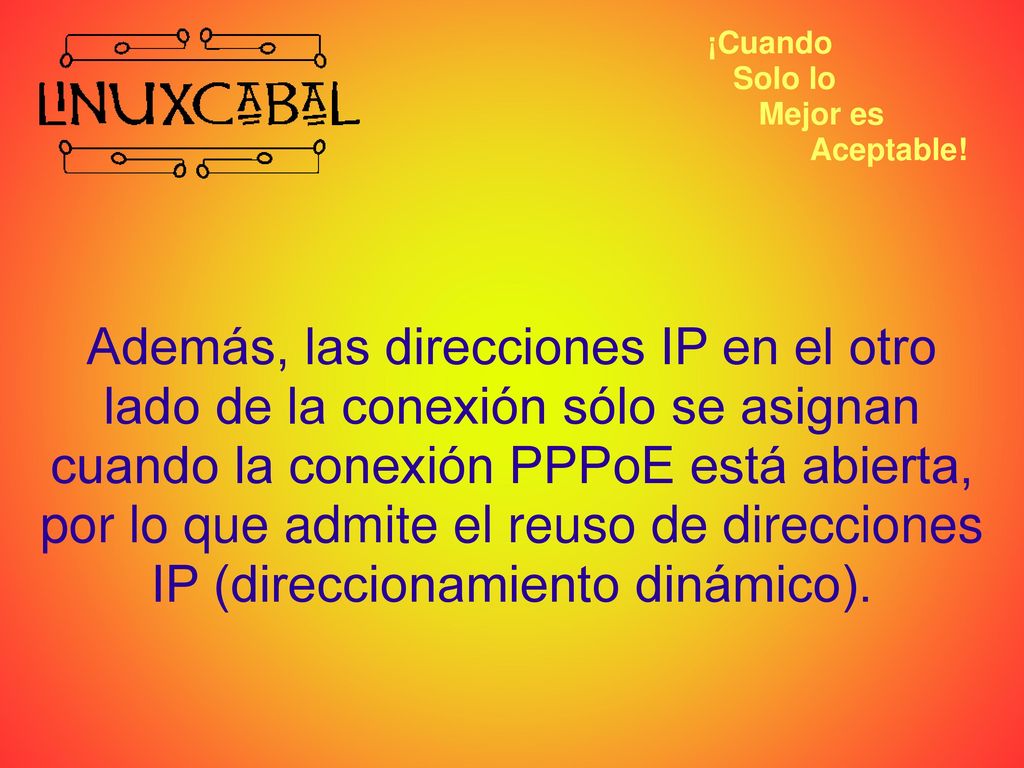

8 ¡Cuando Solo lo Mejor es Aceptable! Además, las direcciones IP en el otro lado de la conexión sólo se asignan cuando la conexión PPPoE está abierta, por lo que admite el reuso de direcciones IP (direccionamiento dinámico).

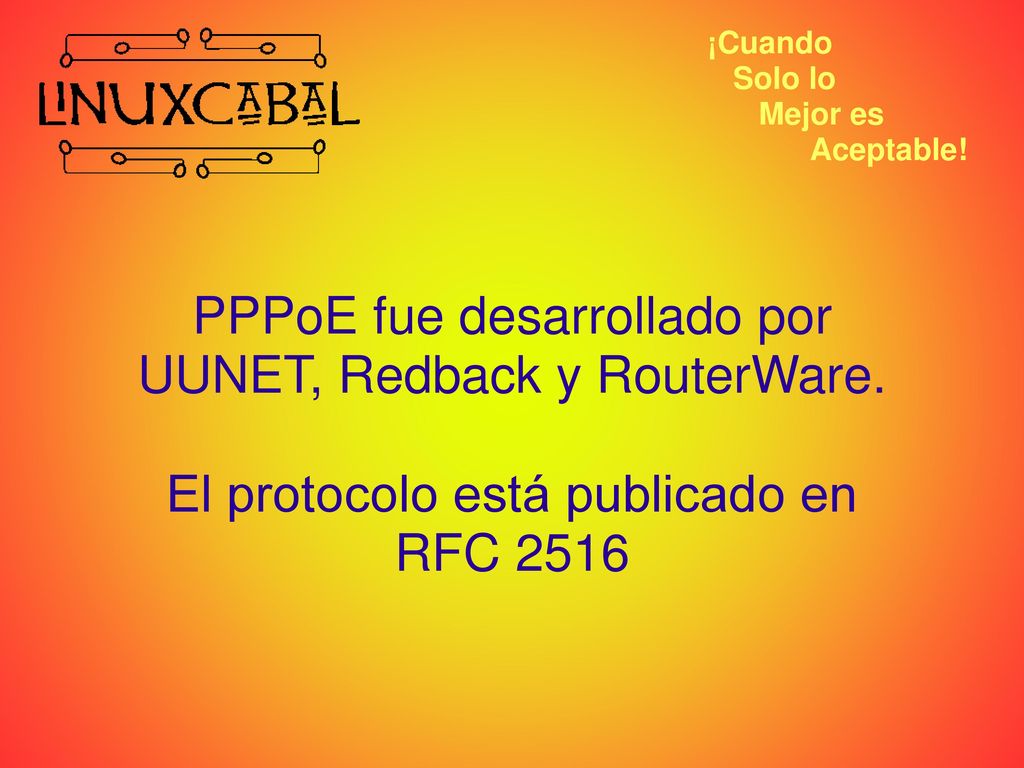

9 PPPoE fue desarrollado por UUNET, Redback y RouterWare.
¡Cuando Solo lo Mejor es Aceptable! PPPoE fue desarrollado por UUNET, Redback y RouterWare. El protocolo está publicado en RFC 2516

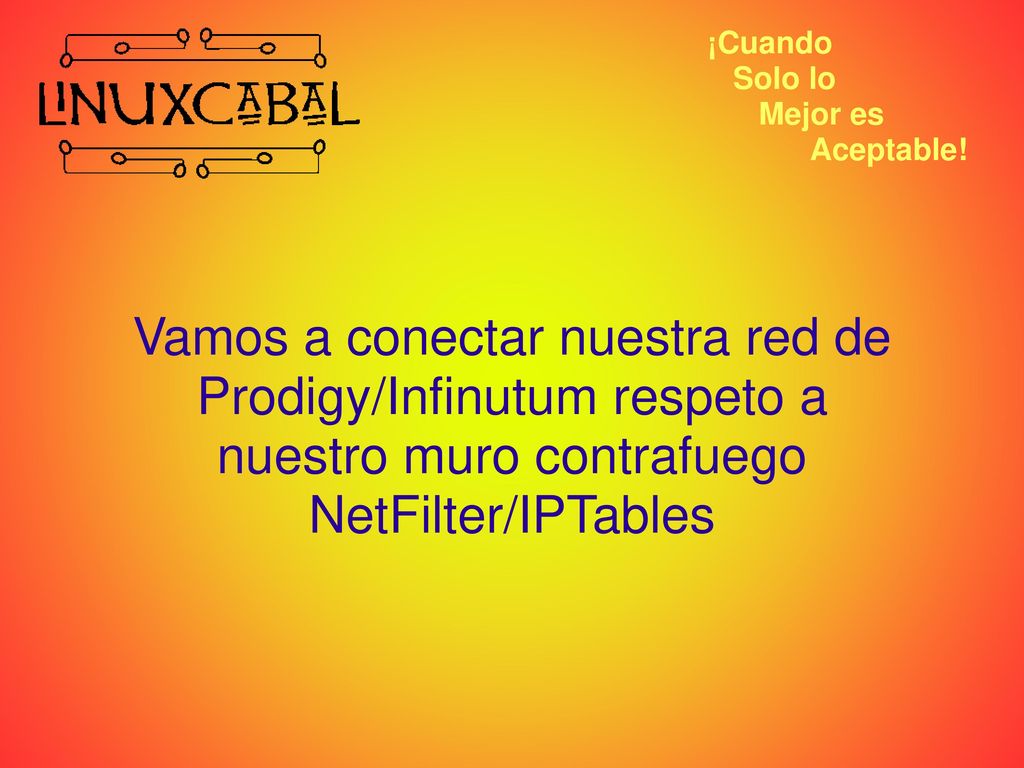

10 ¡Cuando Solo lo Mejor es Aceptable! Vamos a conectar nuestra red de Prodigy/Infinutum respeto a nuestro muro contrafuego NetFilter/IPTables

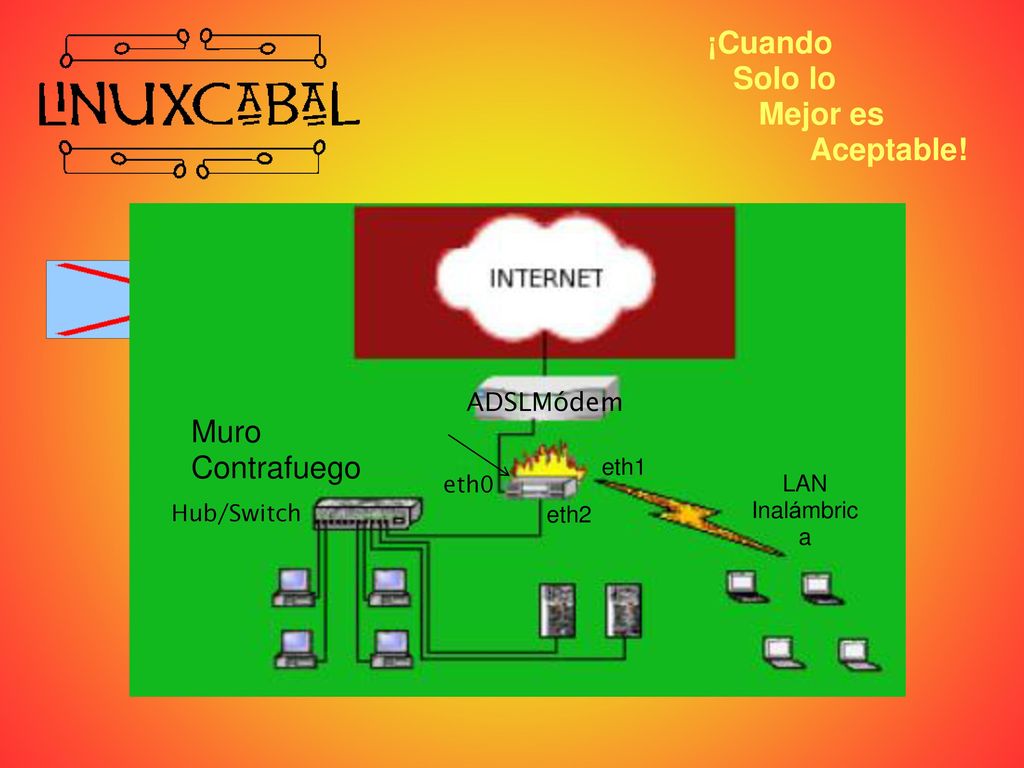

11 ¡Cuando Solo lo Mejor es Aceptable! Muro Contrafuego ADSLMódem eth1
LAN Inalámbrica Hub/Switch eth2

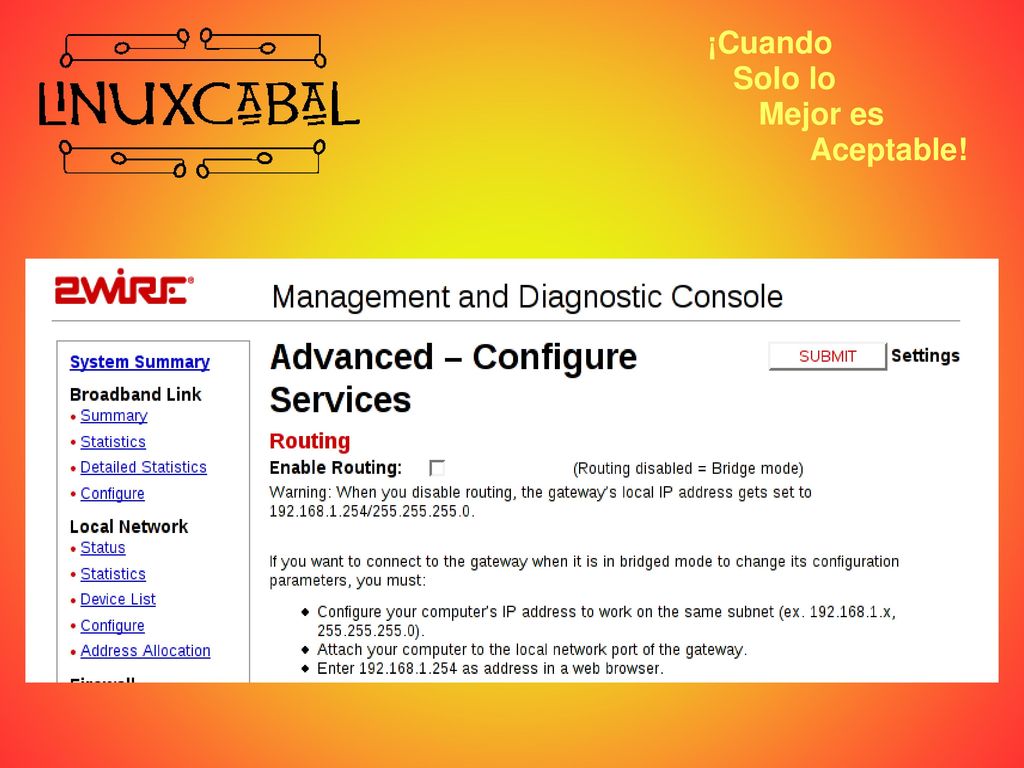

12 Debemos reconfigurar nuestro DSLmódem
¡Cuando Solo lo Mejor es Aceptable! Debemos reconfigurar nuestro DSLmódem 1. Asignar una contraseña 2. Desabilitar la red inalambrica 3. Desabilitar los filtros 4. Desabilitar NAT 5. Desabilitar el router 6. Configurar en modo puente

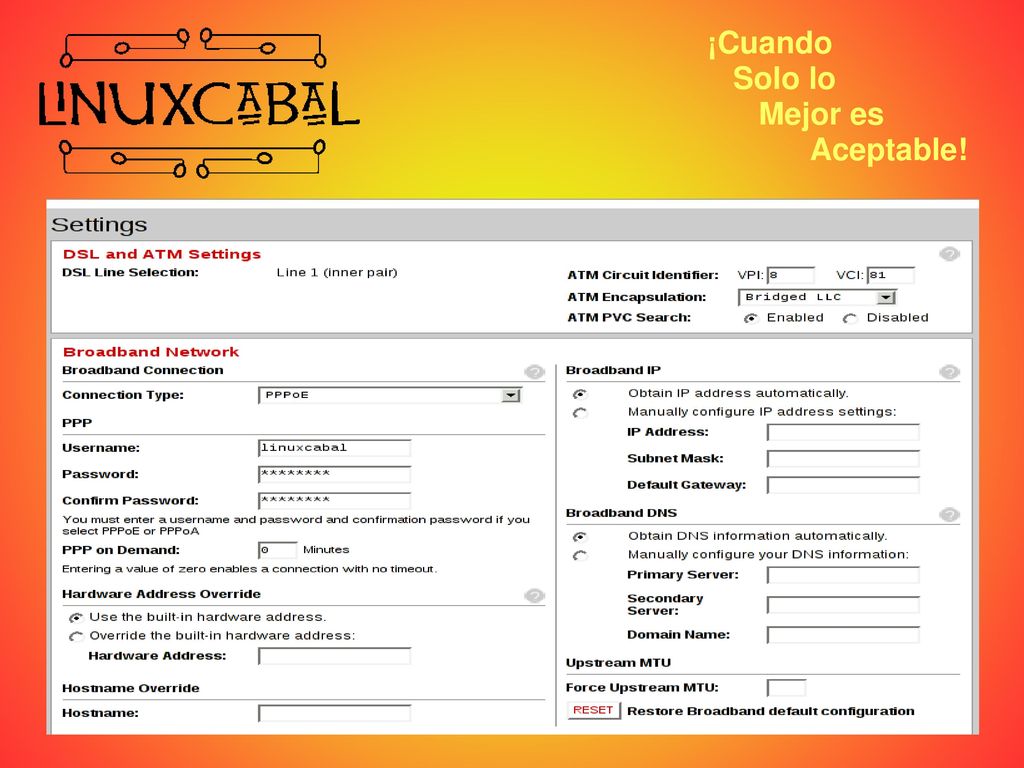

13 ¡Cuando Solo lo Mejor es Aceptable!

14 ¡Cuando Solo lo Mejor es Aceptable!

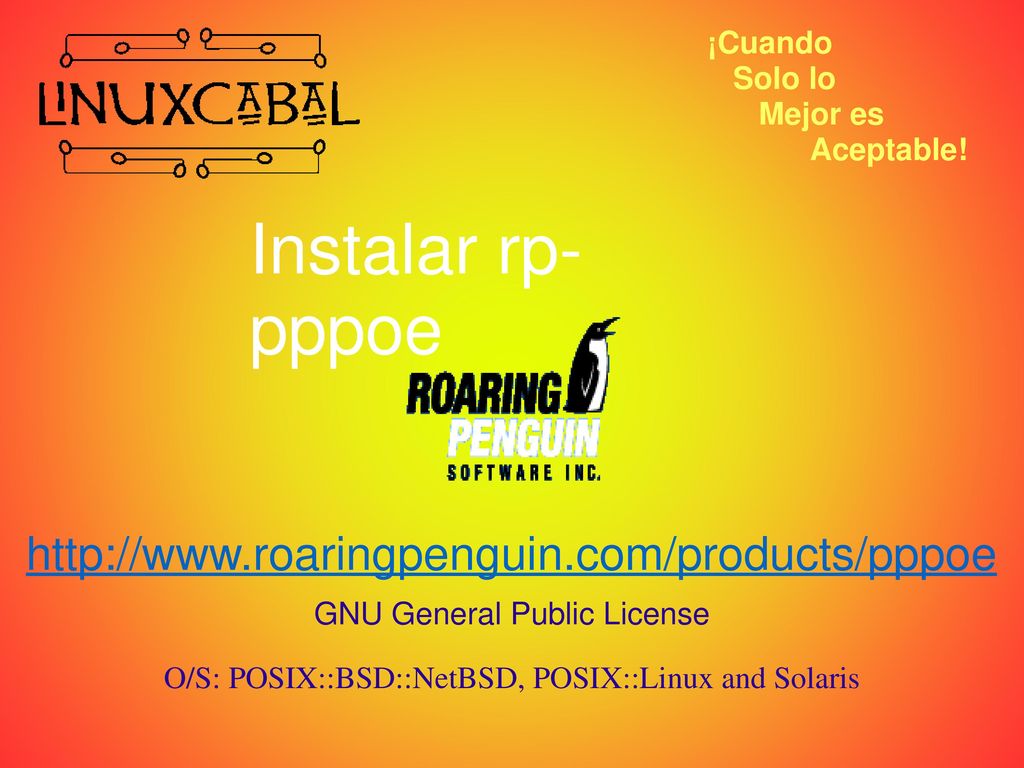

15 Instalar rp-pppoe http://www.roaringpenguin.com/products/pppoe ¡Cuando
Solo lo Mejor es Aceptable! Instalar rp-pppoe GNU General Public License O/S: POSIX::BSD::NetBSD, POSIX::Linux and Solaris

16 apt-get install rp-pppoe yast2 -install rp-pppoe urpmi rp-pppoe
¡Cuando Solo lo Mejor es Aceptable! yum install rp-pppoe apt-get install rp-pppoe yast2 -install rp-pppoe urpmi rp-pppoe smart install rp-pppoe rpm -i rp-pppoe-....rpm

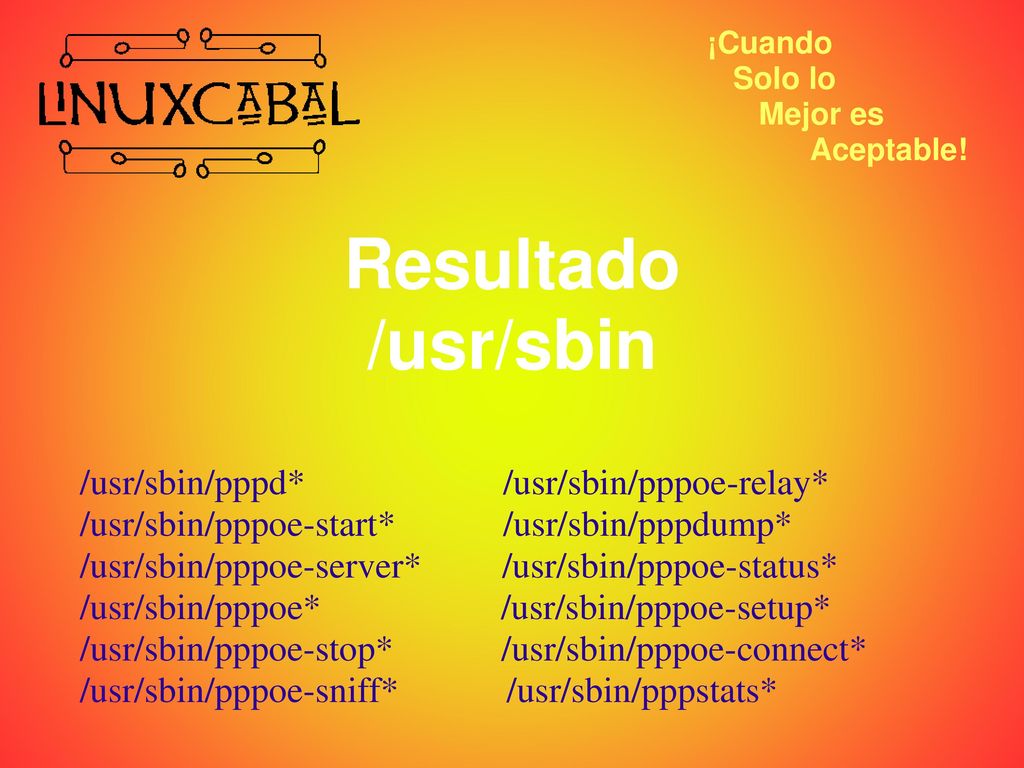

17 Resultado /usr/sbin /usr/sbin/pppd* /usr/sbin/pppoe-relay*
¡Cuando Solo lo Mejor es Aceptable! Resultado /usr/sbin /usr/sbin/pppd* /usr/sbin/pppoe-relay* /usr/sbin/pppoe-start* /usr/sbin/pppdump* /usr/sbin/pppoe-server* /usr/sbin/pppoe-status* /usr/sbin/pppoe* /usr/sbin/pppoe-setup* /usr/sbin/pppoe-stop* /usr/sbin/pppoe-connect* /usr/sbin/pppoe-sniff* /usr/sbin/pppstats*

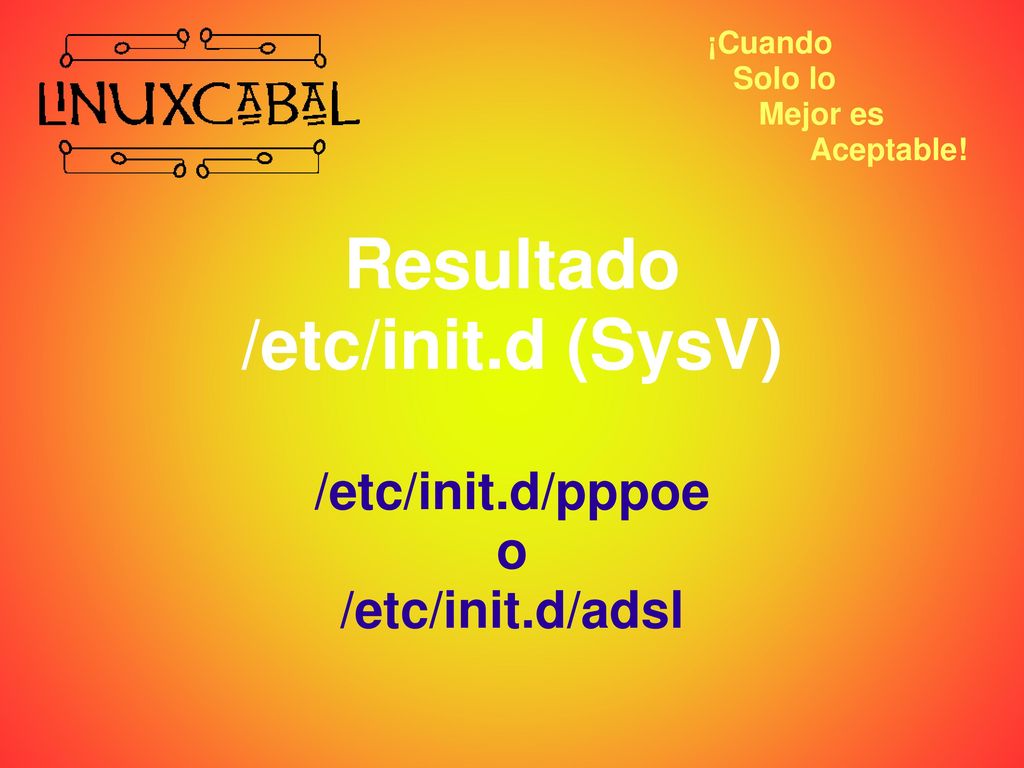

18 Resultado /etc/init.d (SysV)
¡Cuando Solo lo Mejor es Aceptable! Resultado /etc/init.d (SysV) /etc/init.d/pppoe o /etc/init.d/adsl

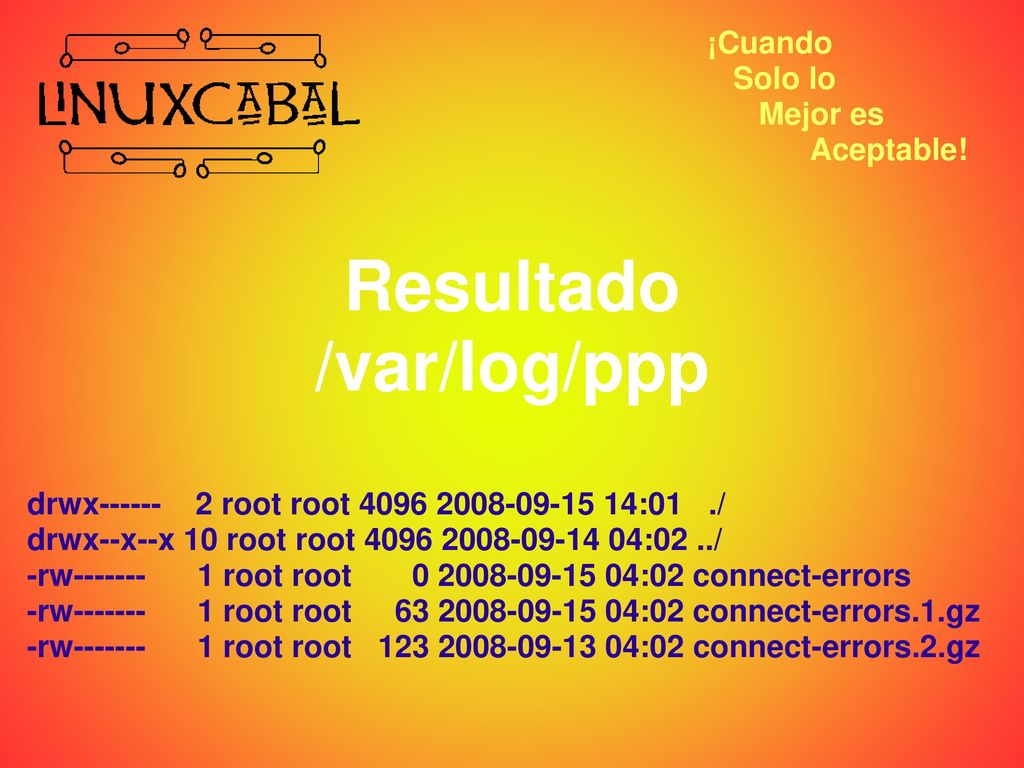

19 Resultado /var/log/ppp
¡Cuando Solo lo Mejor es Aceptable! Resultado /var/log/ppp drwx root root :01 ./ drwx--x--x 10 root root :02 ../ -rw root root :02 connect-errors -rw root root :02 connect-errors.1.gz -rw root root :02 connect-errors.2.gz

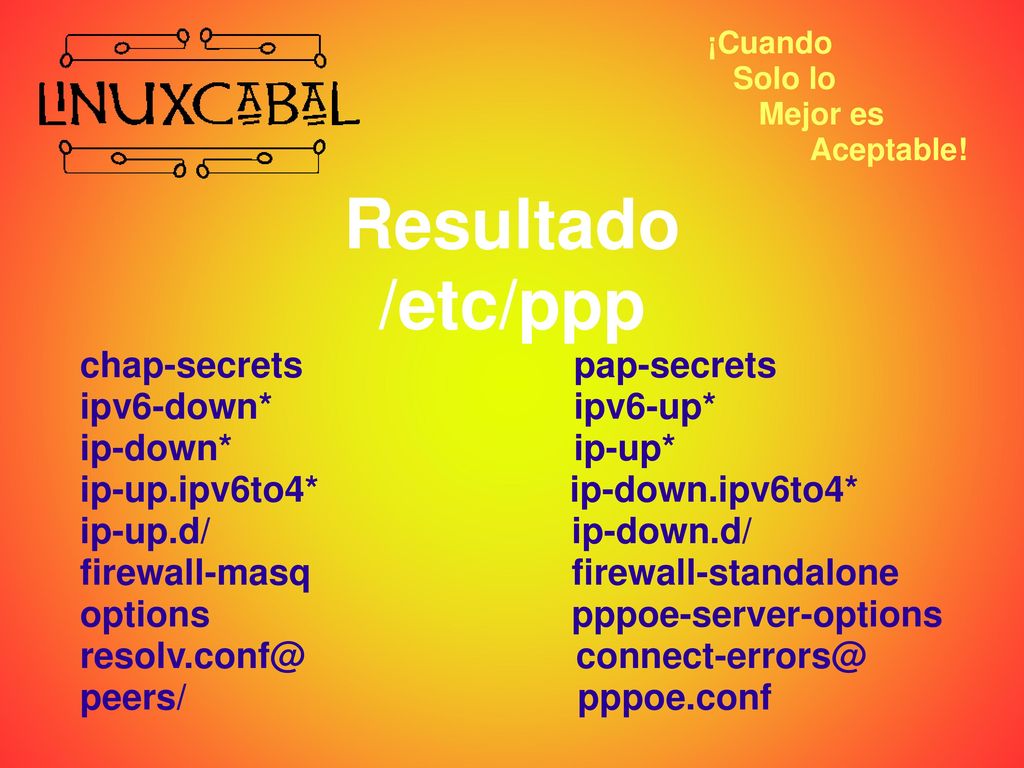

20 Resultado /etc/ppp chap-secrets pap-secrets ipv6-down* ipv6-up*
¡Cuando Solo lo Mejor es Aceptable! Resultado /etc/ppp chap-secrets pap-secrets ipv6-down* ipv6-up* ip-down* ip-up* ip-up.ipv6to4* ip-down.ipv6to4* ip-up.d/ ip-down.d/ firewall-masq firewall-standalone options pppoe-server-options peers/ pppoe.conf

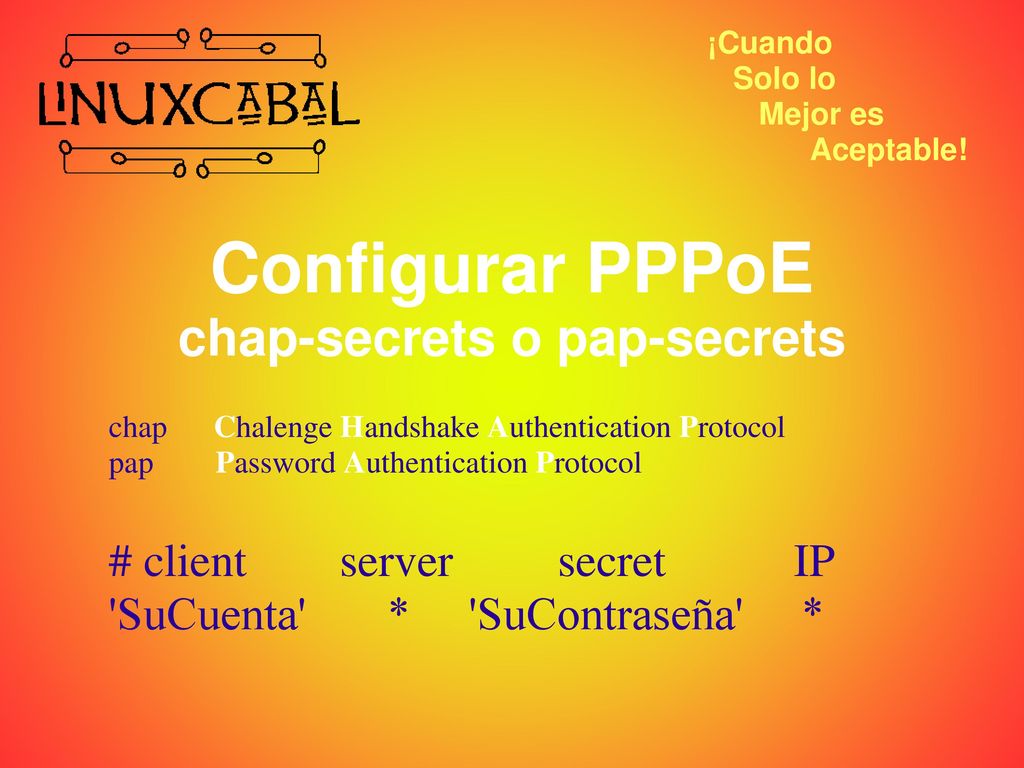

21 chap-secrets o pap-secrets
¡Cuando Solo lo Mejor es Aceptable! Configurar PPPoE chap-secrets o pap-secrets chap Chalenge Handshake Authentication Protocol pap Password Authentication Protocol # client server secret IP 'SuCuenta' * 'SuContraseña' *

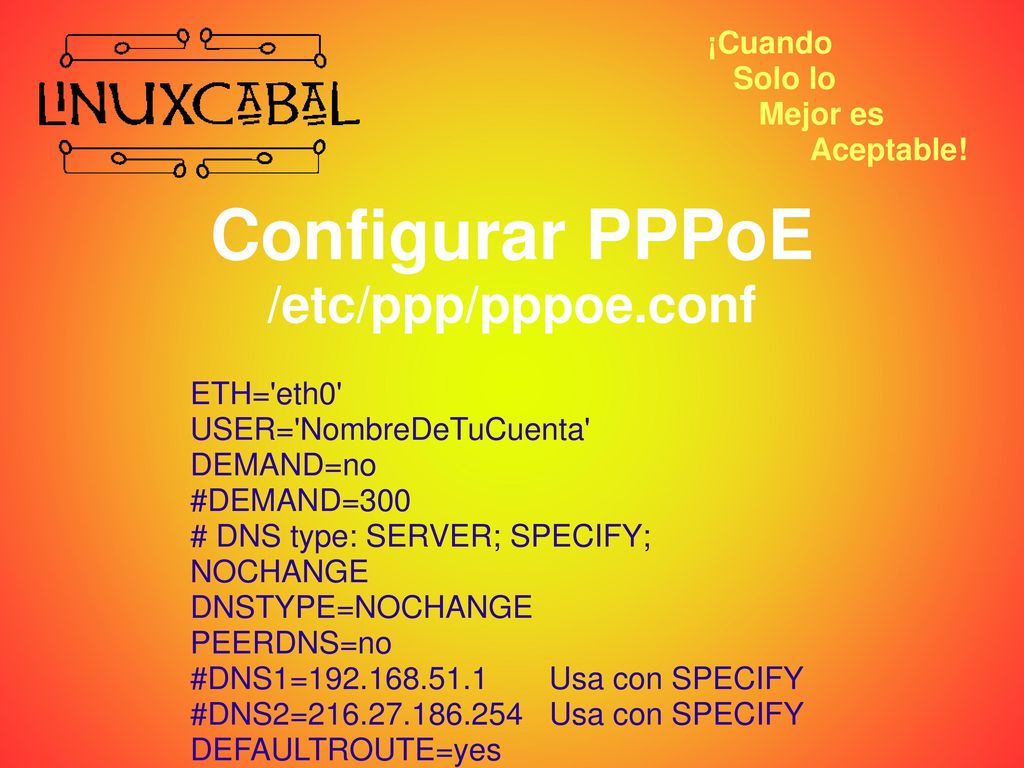

22 Configurar PPPoE /etc/ppp/pppoe.conf ¡Cuando Solo lo Mejor es
Aceptable! Configurar PPPoE /etc/ppp/pppoe.conf ETH='eth0' USER='NombreDeTuCuenta' DEMAND=no #DEMAND=300 # DNS type: SERVER; SPECIFY; NOCHANGE DNSTYPE=NOCHANGE PEERDNS=no #DNS1= Usa con SPECIFY #DNS2= Usa con SPECIFY DEFAULTROUTE=yes

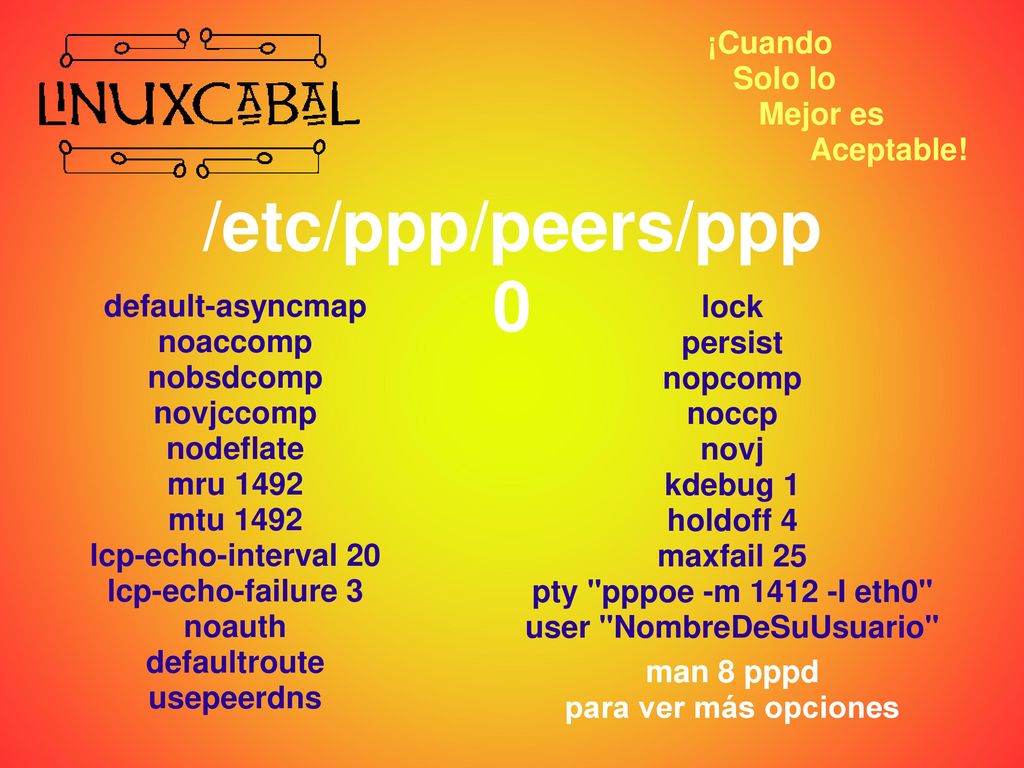

23 user "NombreDeSuUsuario"
¡Cuando Solo lo Mejor es Aceptable! /etc/ppp/peers/ppp0 default-asyncmap noaccomp nobsdcomp novjccomp nodeflate mru 1492 mtu 1492 lcp-echo-interval 20 lcp-echo-failure 3 noauth defaultroute usepeerdns lock persist nopcomp noccp novj kdebug 1 holdoff 4 maxfail 25 pty "pppoe -m I eth0" user "NombreDeSuUsuario" man 8 pppd para ver más opciones

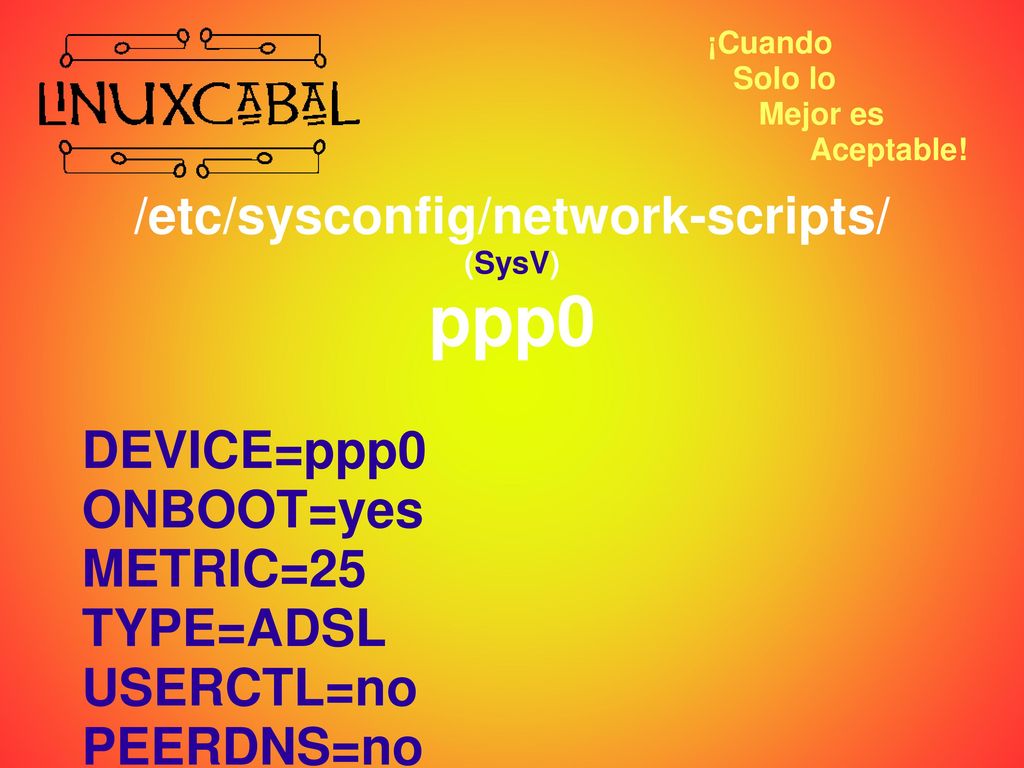

24 /etc/sysconfig/network-scripts/ (SysV)
¡Cuando Solo lo Mejor es Aceptable! /etc/sysconfig/network-scripts/ (SysV) ppp0 DEVICE=ppp0 ONBOOT=yes METRIC=25 TYPE=ADSL USERCTL=no PEERDNS=no

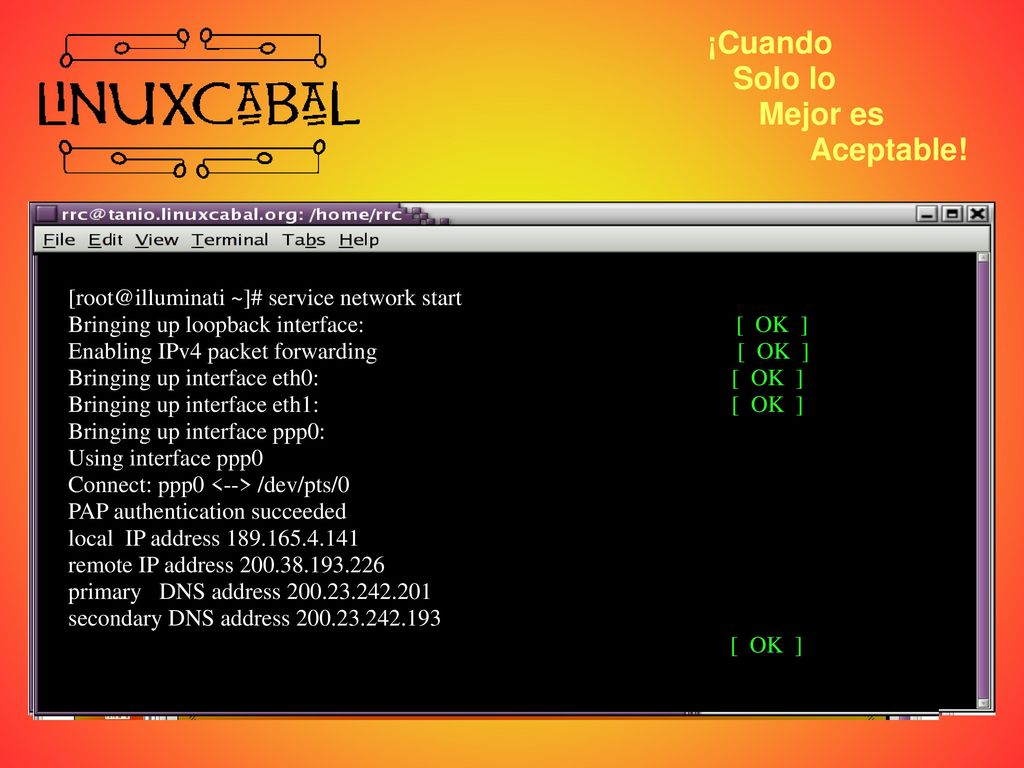

25 ¡Cuando Solo lo Mejor es Aceptable!
~]# service network start Bringing up loopback interface: [ OK ] Enabling IPv4 packet forwarding [ OK ] Bringing up interface eth0: [ OK ] Bringing up interface eth1: [ OK ] Bringing up interface ppp0: Using interface ppp0 Connect: ppp0 <--> /dev/pts/0 PAP authentication succeeded local IP address remote IP address primary DNS address secondary DNS address [ OK ]

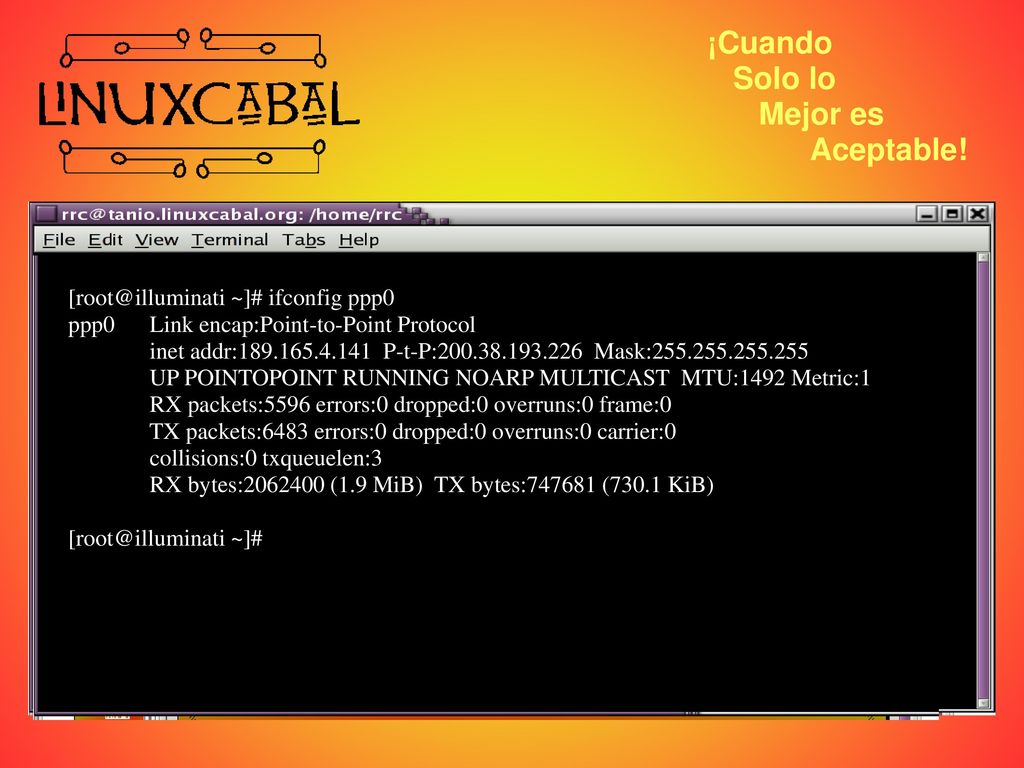

26 ¡Cuando Solo lo Mejor es Aceptable! [root@illuminati ~]# ifconfig ppp0
ppp Link encap:Point-to-Point Protocol inet addr: P-t-P: Mask: UP POINTOPOINT RUNNING NOARP MULTICAST MTU:1492 Metric:1 RX packets:5596 errors:0 dropped:0 overruns:0 frame:0 TX packets:6483 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:3 RX bytes: (1.9 MiB) TX bytes: (730.1 KiB) ~]#

27 ¡Cuando Solo lo Mejor es Aceptable! ¿Preguntas?
