Alternativa natural para Protección Radiológica

Presentación del tema: "Alternativa natural para Protección Radiológica"— Transcripción de la presentación:

1 Alternativa natural para Protección Radiológica
BARIT-X® Alternativa natural para Protección Radiológica

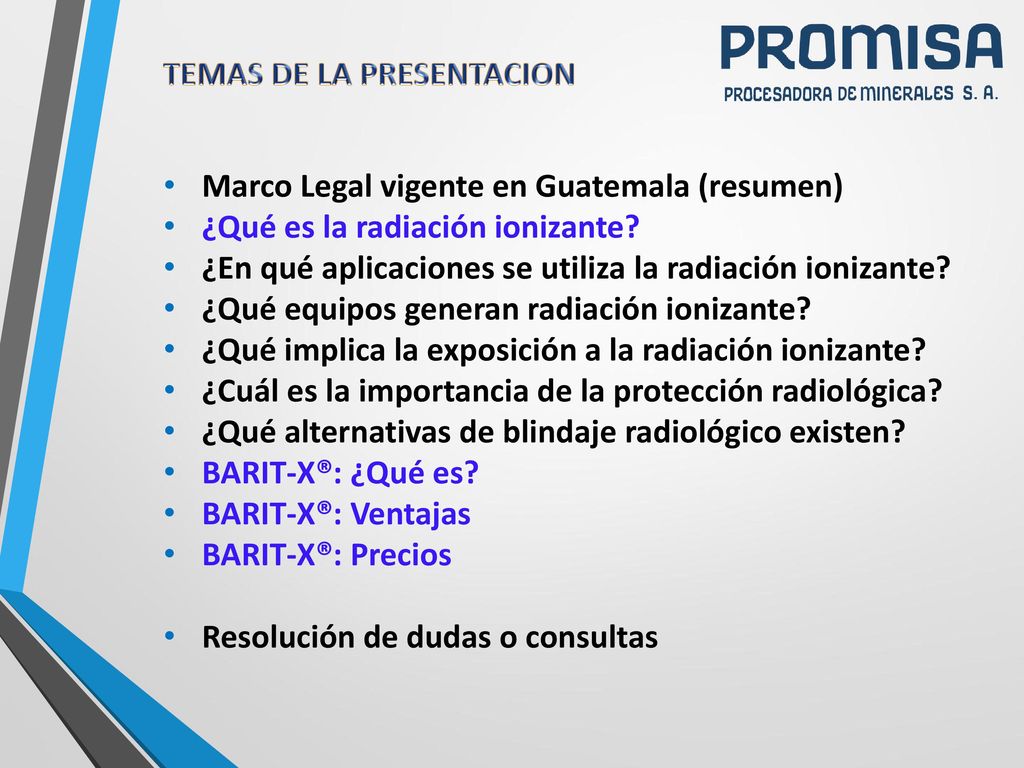

2 TEMAS DE LA PRESENTACION
Marco Legal vigente en Guatemala (resumen) ¿Qué es la radiación ionizante? ¿En qué aplicaciones se utiliza la radiación ionizante? ¿Qué equipos generan radiación ionizante? ¿Qué implica la exposición a la radiación ionizante? ¿Cuál es la importancia de la protección radiológica? ¿Qué alternativas de blindaje radiológico existen? BARIT-X®: ¿Qué es? BARIT-X®: Ventajas BARIT-X®: Precios Resolución de dudas o consultas

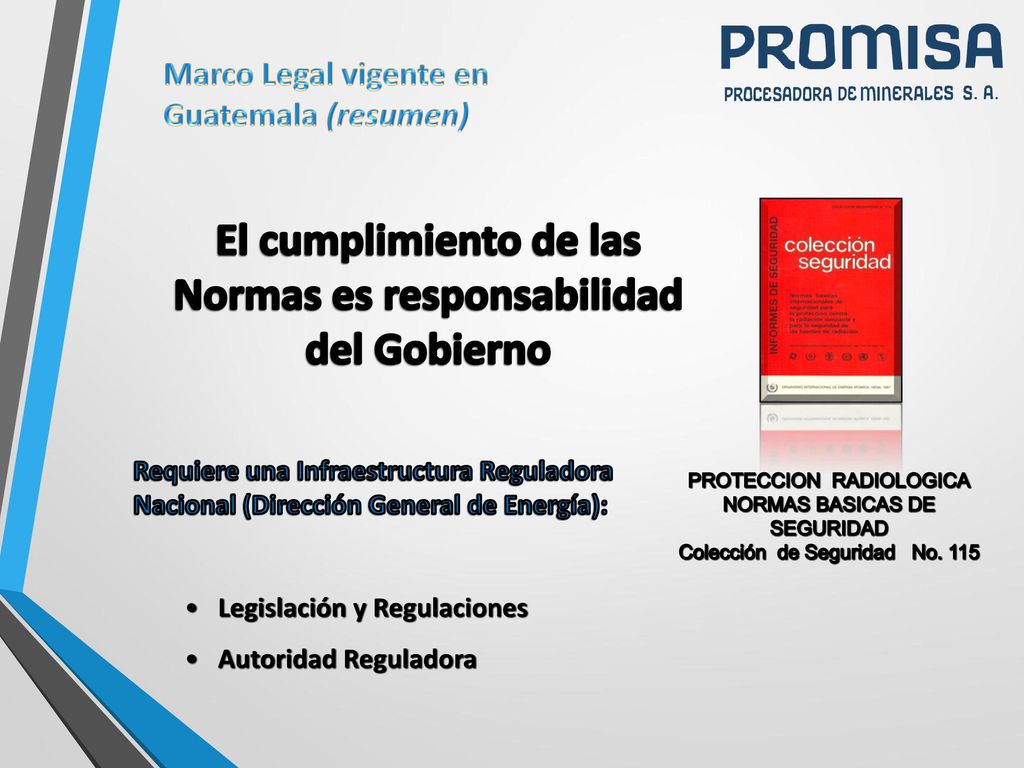

3 El cumplimiento de las Normas es responsabilidad del Gobierno
Marco Legal vigente en Guatemala (resumen) El cumplimiento de las Normas es responsabilidad del Gobierno Requiere una Infraestructura Reguladora Nacional (Dirección General de Energía): Legislación y Regulaciones Autoridad Reguladora PROTECCION RADIOLOGICA NORMAS BASICAS DE SEGURIDAD Colección de Seguridad No. 115

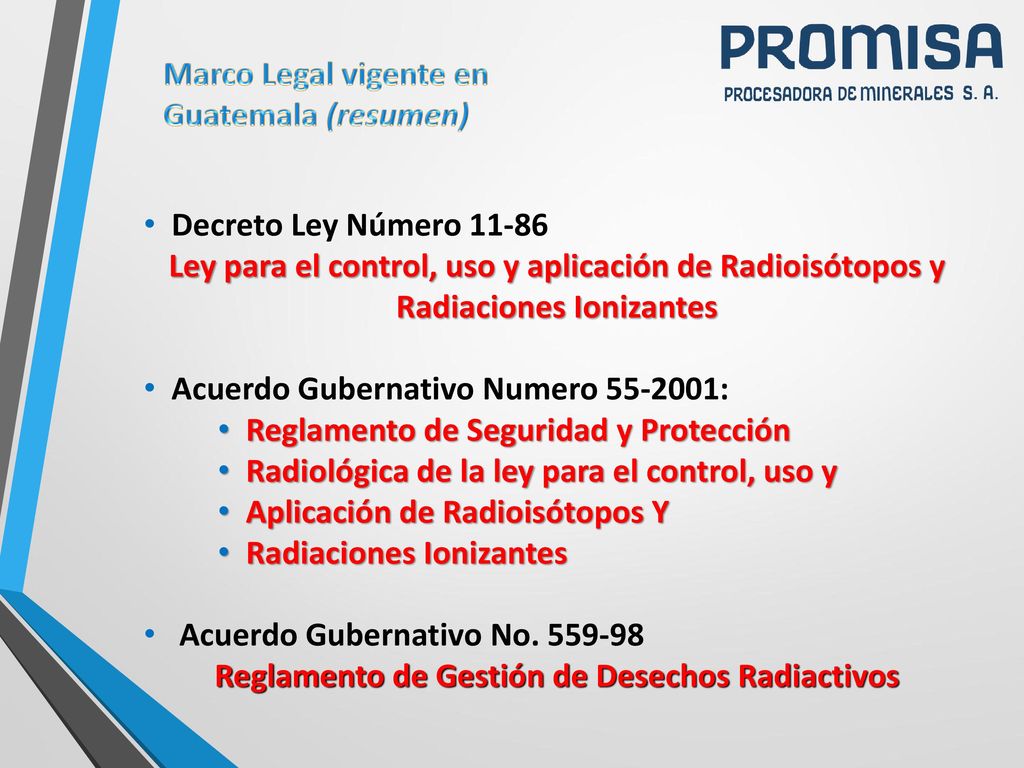

4 Reglamento de Gestión de Desechos Radiactivos
Marco Legal vigente en Guatemala (resumen) Decreto Ley Número 11-86 Ley para el control, uso y aplicación de Radioisótopos y Radiaciones Ionizantes Acuerdo Gubernativo Numero : Reglamento de Seguridad y Protección Radiológica de la ley para el control, uso y Aplicación de Radioisótopos Y Radiaciones Ionizantes Acuerdo Gubernativo No Reglamento de Gestión de Desechos Radiactivos

5 Exposición Ocupacional Exposición Medica Exposición del Público

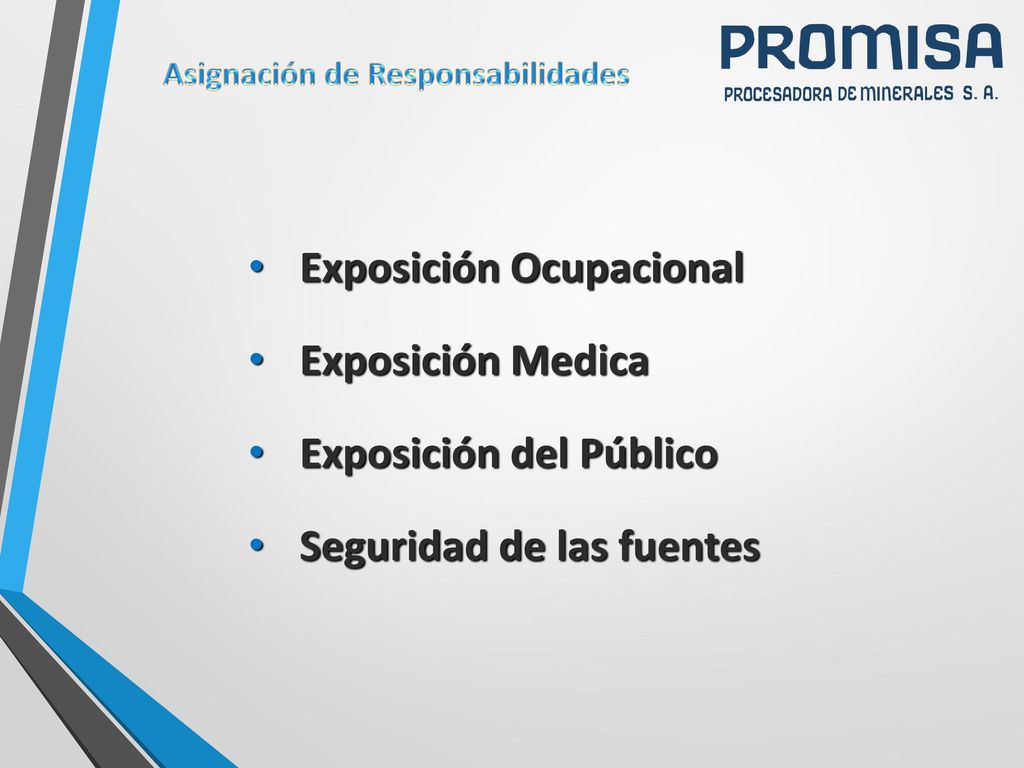

Asignación de Responsabilidades Exposición Ocupacional Exposición Medica Exposición del Público Seguridad de las fuentes

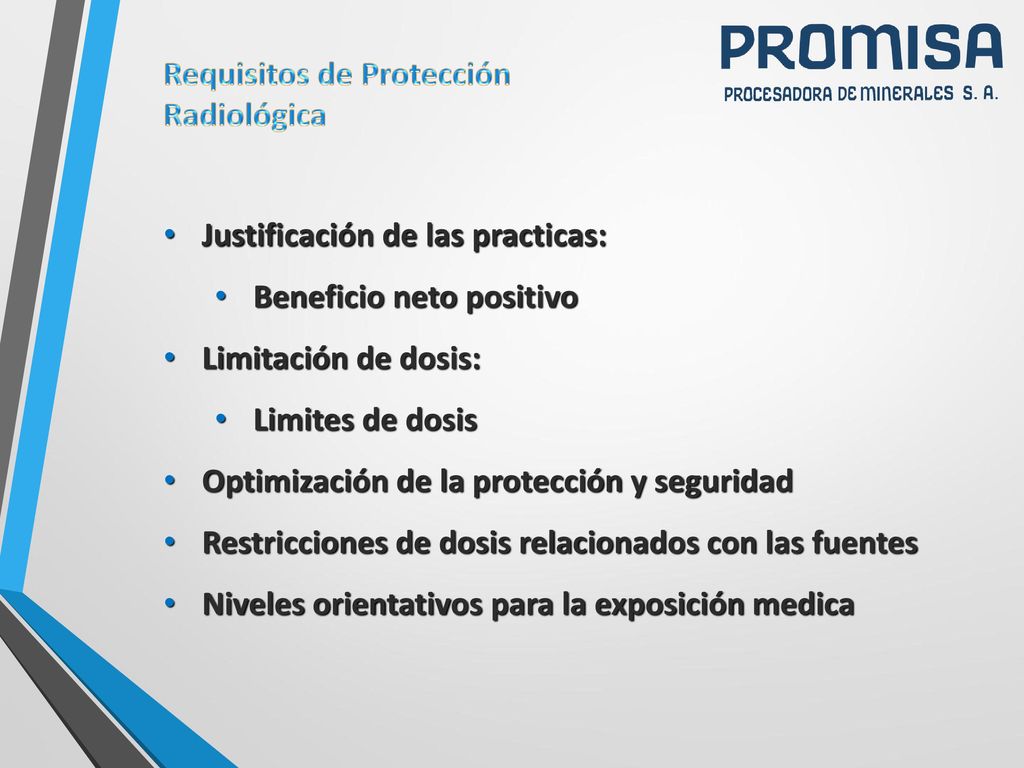

6 Requisitos de Protección Radiológica
Justificación de las practicas: Beneficio neto positivo Limitación de dosis: Limites de dosis Optimización de la protección y seguridad Restricciones de dosis relacionados con las fuentes Niveles orientativos para la exposición medica

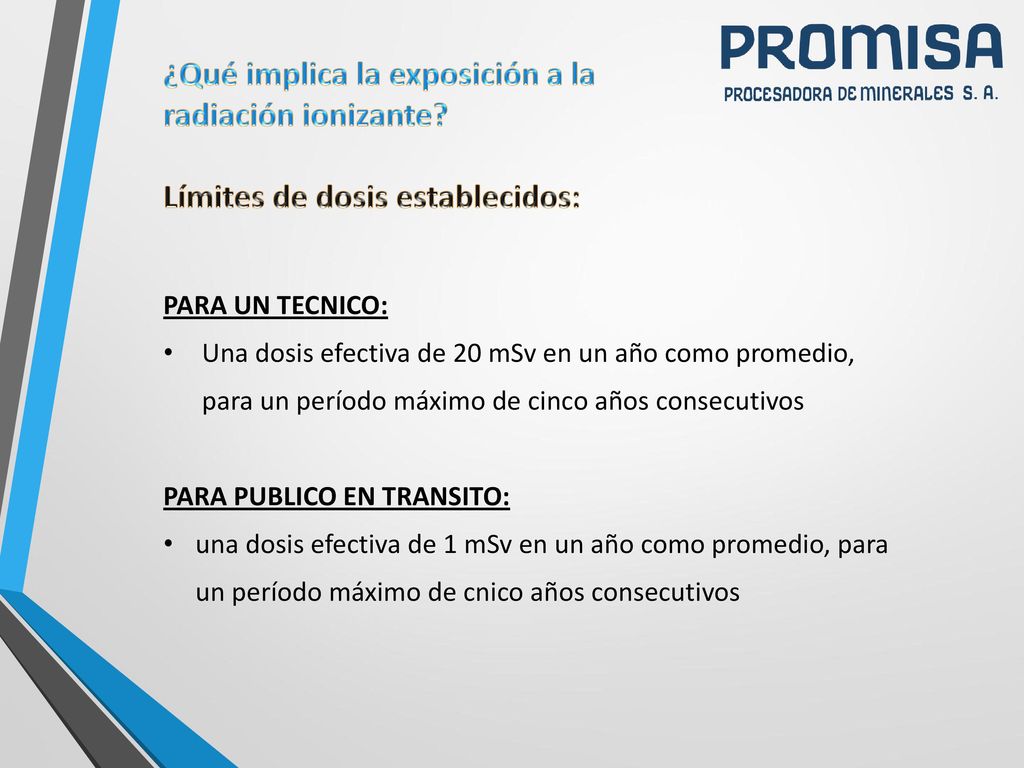

7 ¿Qué implica la exposición a la radiación ionizante?
Límites de dosis establecidos: PARA UN TECNICO: Una dosis efectiva de 20 mSv en un año como promedio, para un período máximo de cinco años consecutivos PARA PUBLICO EN TRANSITO: una dosis efectiva de 1 mSv en un año como promedio, para un período máximo de cnico años consecutivos

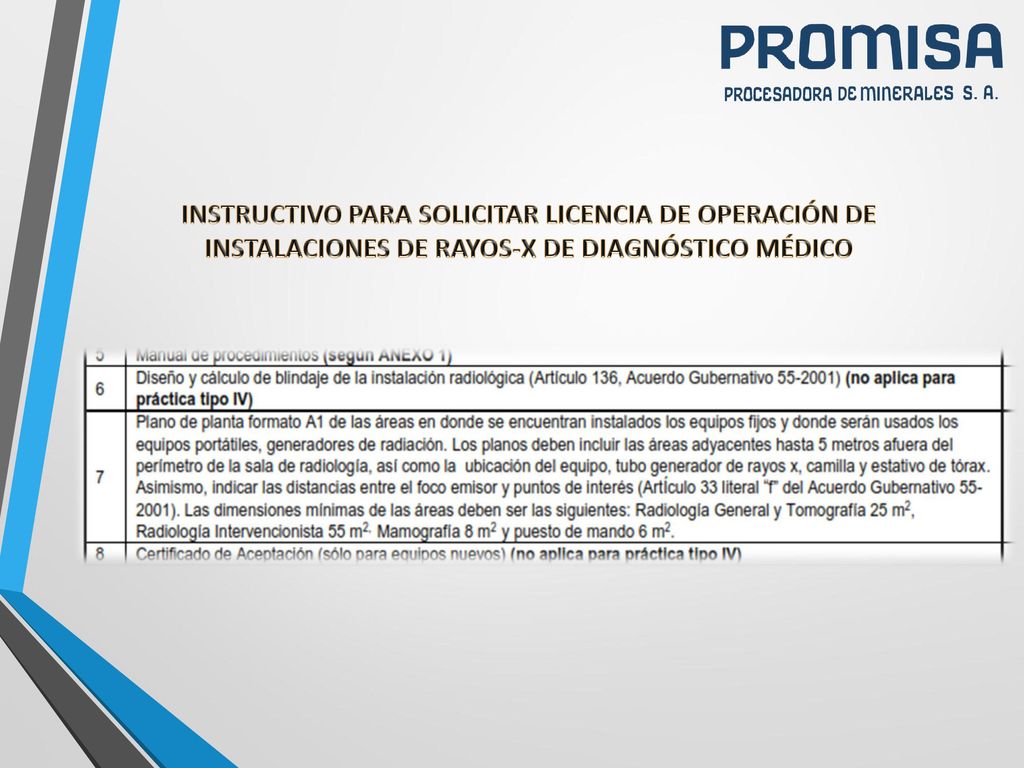

8 INSTRUCTIVO PARA SOLICITAR LICENCIA DE OPERACIÓN DE INSTALACIONES DE RAYOS-X DE DIAGNÓSTICO MÉDICO

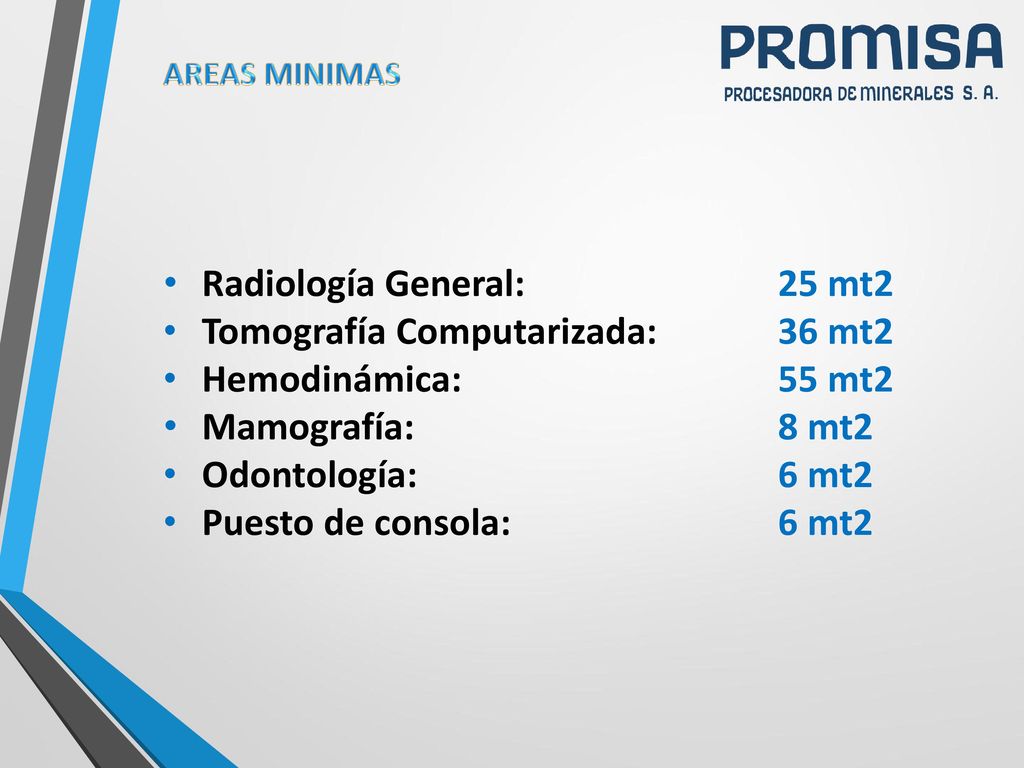

9 Radiología General: 25 mt2 Tomografía Computarizada: 36 mt2
AREAS MINIMAS Radiología General: 25 mt2 Tomografía Computarizada: 36 mt2 Hemodinámica: mt2 Mamografía: 8 mt2 Odontología: mt2 Puesto de consola: 6 mt2

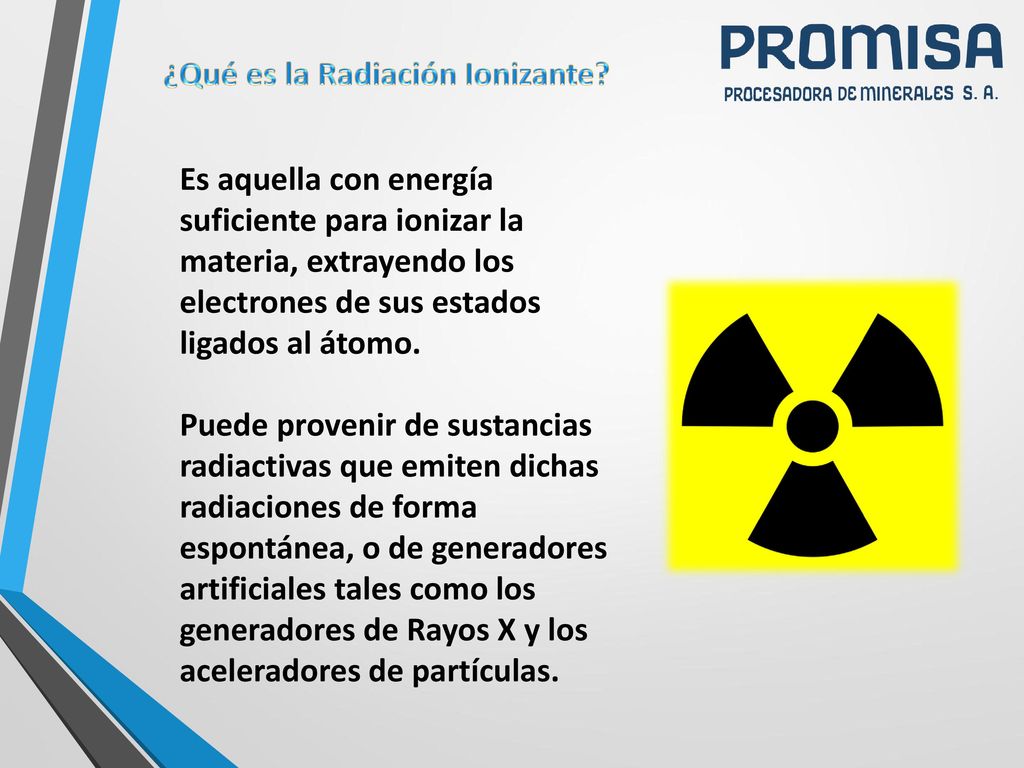

10 ¿Qué es la Radiación Ionizante?
Es aquella con energía suficiente para ionizar la materia, extrayendo los electrones de sus estados ligados al átomo. Puede provenir de sustancias radiactivas que emiten dichas radiaciones de forma espontánea, o de generadores artificiales tales como los generadores de Rayos X y los aceleradores de partículas.

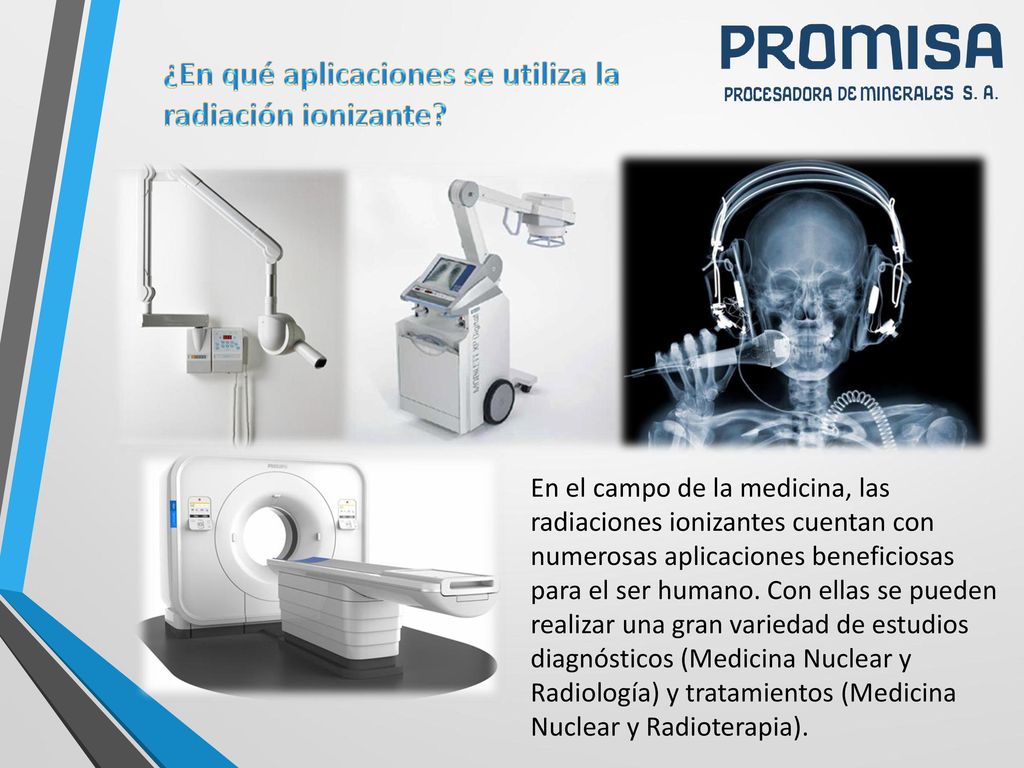

11 ¿En qué aplicaciones se utiliza la radiación ionizante?
En el campo de la medicina, las radiaciones ionizantes cuentan con numerosas aplicaciones beneficiosas para el ser humano. Con ellas se pueden realizar una gran variedad de estudios diagnósticos (Medicina Nuclear y Radiología) y tratamientos (Medicina Nuclear y Radioterapia).

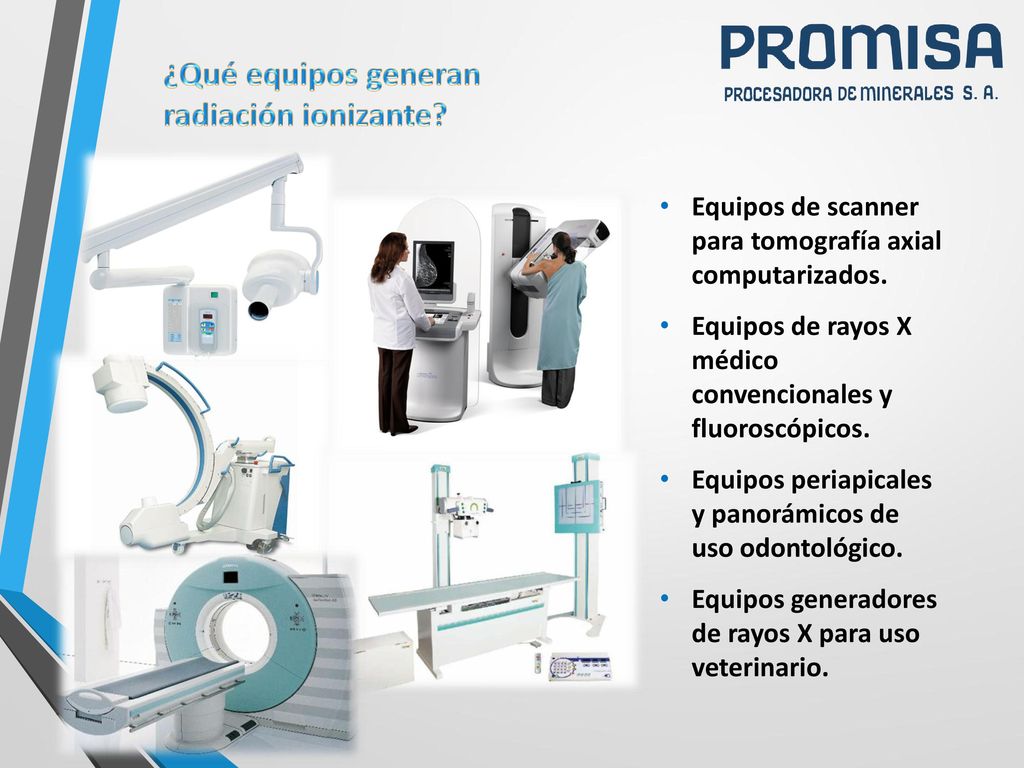

12 ¿Qué equipos generan radiación ionizante?
Equipos de scanner para tomografía axial computarizados. Equipos de rayos X médico convencionales y fluoroscópicos. Equipos periapicales y panorámicos de uso odontológico. Equipos generadores de rayos X para uso veterinario.

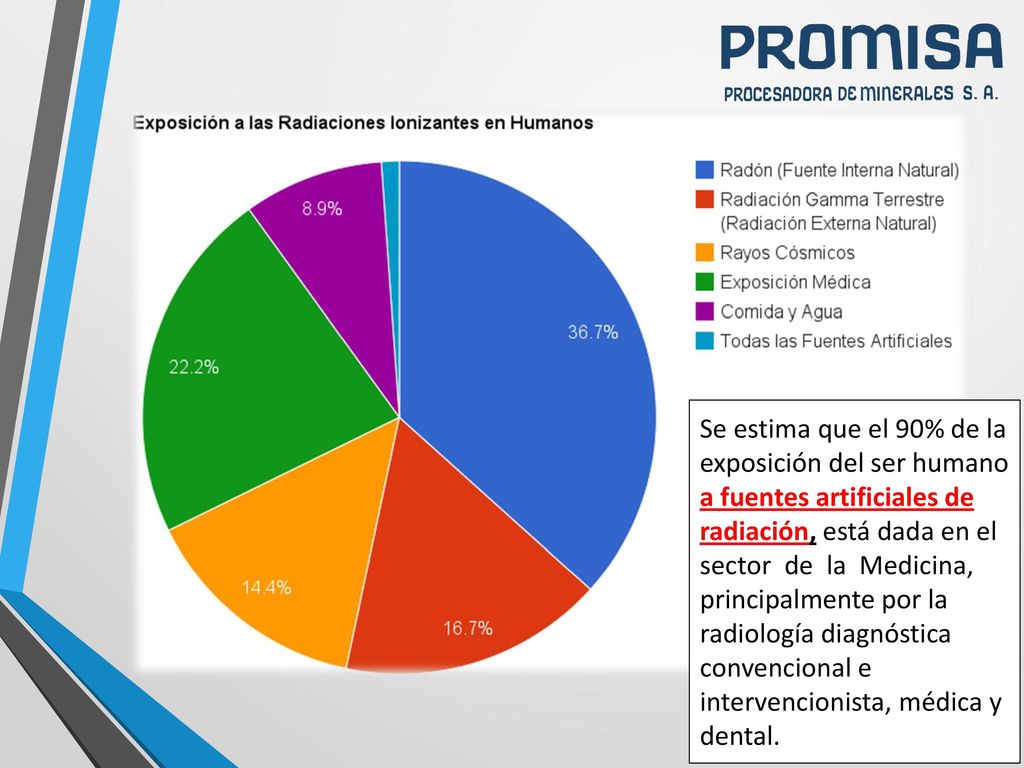

13 Se estima que el 90% de la exposición del ser humano a fuentes artificiales de radiación, está dada en el sector de la Medicina, principalmente por la radiología diagnóstica convencional e intervencionista, médica y dental.

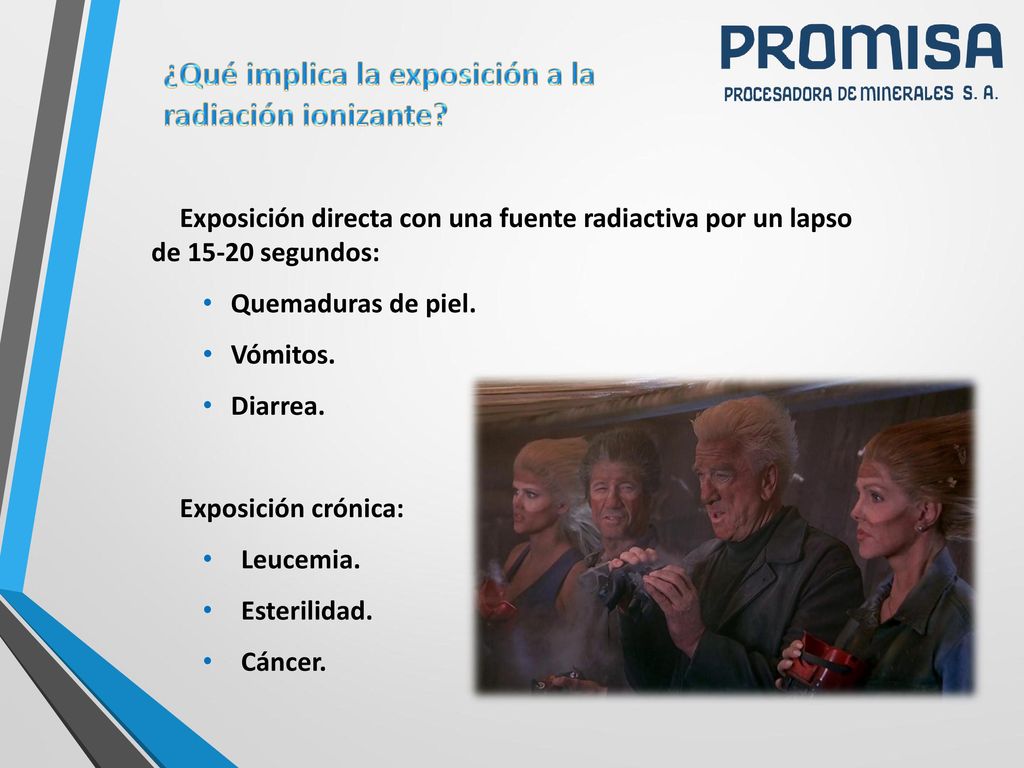

14 ¿Qué implica la exposición a la radiación ionizante?
Exposición directa con una fuente radiactiva por un lapso de segundos: Quemaduras de piel. Vómitos. Diarrea. Exposición crónica: Leucemia. Esterilidad. Cáncer.

15 Part No...., Module No....Lesson No
Module title ¿Cuál es la importancia de la protección radiológica? PROTEGER Al personal del departamento A los pacientes (cuando no están siendo explorados) A los visitantes y al público A personas que trabajan en áreas adyacentes o próximas a la ubicación del equipo radiológico. IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

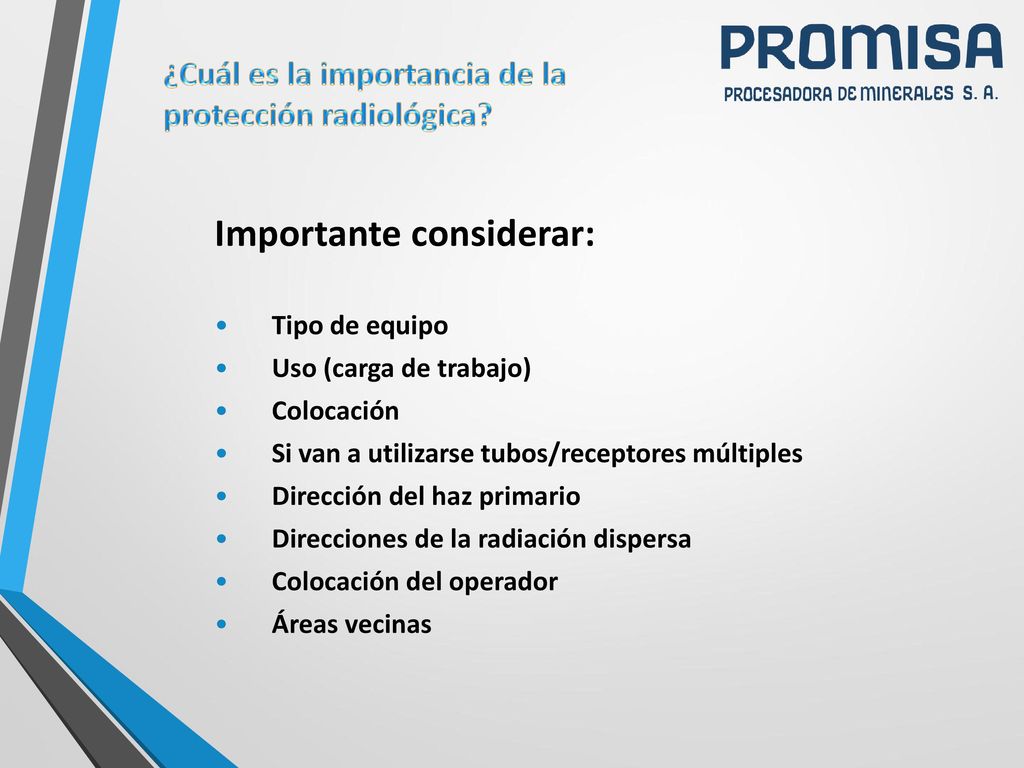

16 Part No...., Module No....Lesson No
Module title ¿Cuál es la importancia de la protección radiológica? Importante considerar: Tipo de equipo Uso (carga de trabajo) Colocación Si van a utilizarse tubos/receptores múltiples Dirección del haz primario Direcciones de la radiación dispersa Colocación del operador Áreas vecinas Un plano de planta a escala conocida, incluyendo no solo la sala de rayos X, sino también las áreas circundantes, con su función, por ej., aseos, sala de espera, etc. La colocación de la mesa de rayos X y el tipo y orientación de los equipos. La localización de cualquier bucky vertical o estativo de tórax (para obtener placas en bipedestación). Detalles de qué queda arriba, debajo y junto a la sala de rayos X, y la naturaleza del suelo, paredes y techo en cuanto a construcción. Las distancias desde el tubo de rayos X y el paciente a puntos que van a ser usados en los cálculos. La distancia aparece como d. El objetivo, o diseño, dosis de radiación semanal en cada punto de cálculo. Se nombra como P. IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

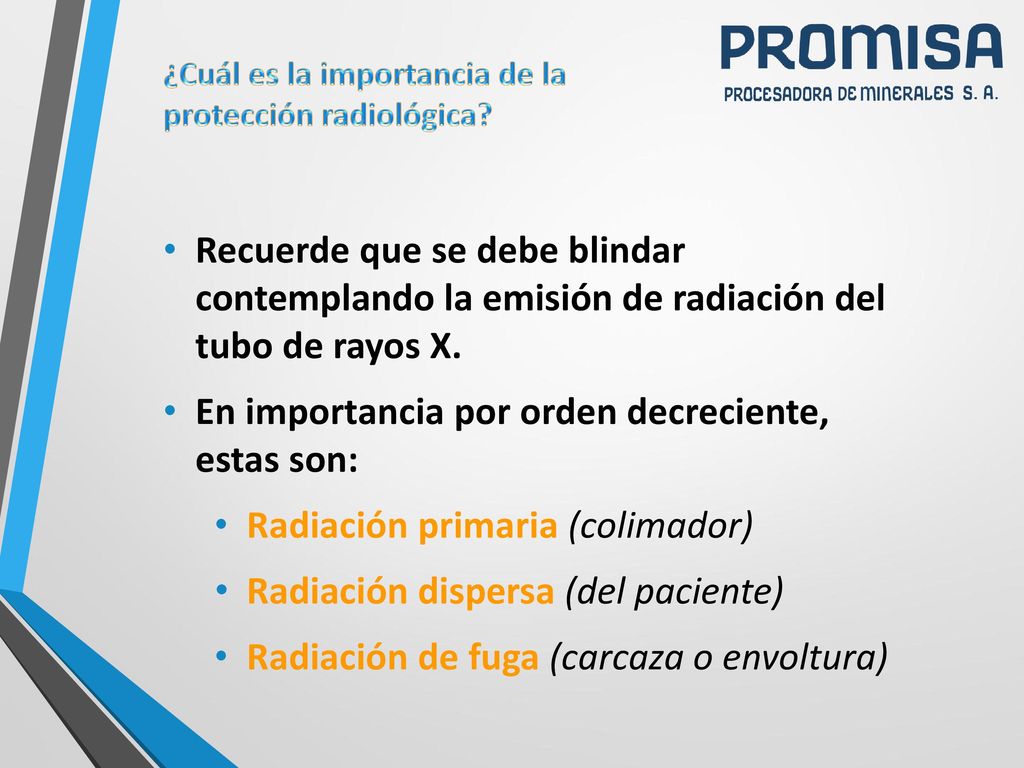

17 Part No...., Module No....Lesson No

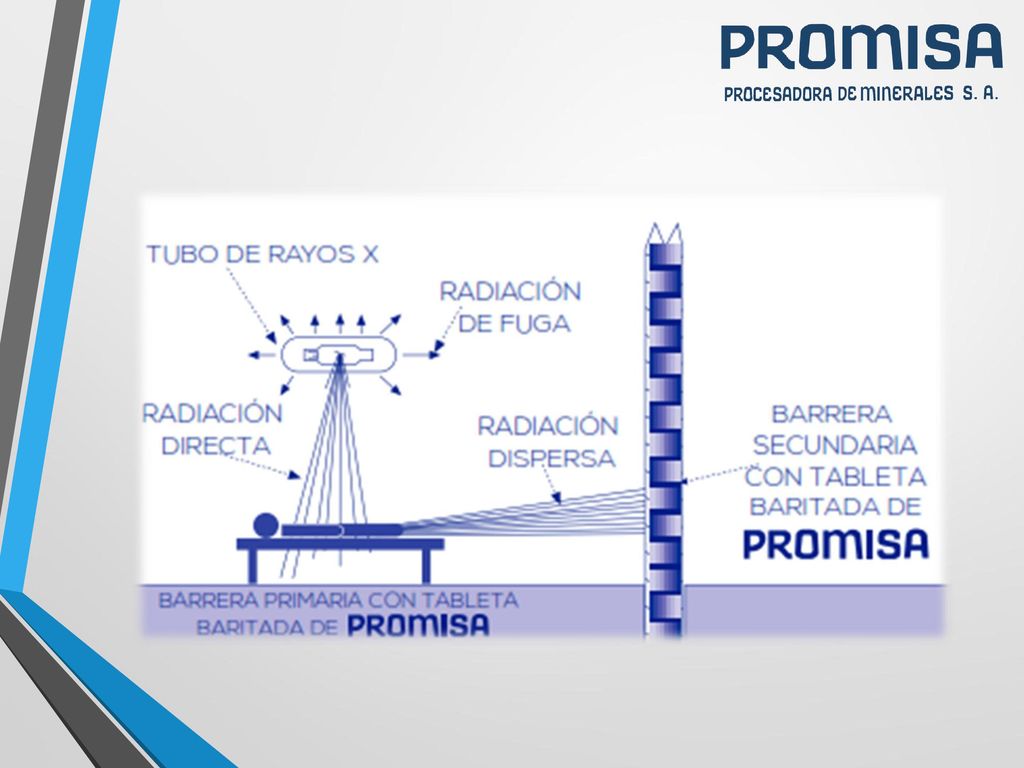

Module title ¿Cuál es la importancia de la protección radiológica? Recuerde que se debe blindar contemplando la emisión de radiación del tubo de rayos X. En importancia por orden decreciente, estas son: Radiación primaria (colimador) Radiación dispersa (del paciente) Radiación de fuga (carcaza o envoltura) Algo que separa un área de otra recibe el nombre de barrera. Cualquier barrera que pueda estar en el haz directo se llama barrera primaria. Si el haz de rayos X no puede dirigirse nunca hacia una barrera, esta se denomina barrera secundaria. En la práctica, algunas barreras tendrán el haz primario dirigido hacia ellas una parte del tiempo solamente, y el resto serán barreras secundarias. Esto debe tenerse en cuenta en los cálculos. IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

18

19

20 Part No...., Module No....Lesson No
Module title ¿Qué alternativas de blindaje radiológico existen? Plomo (láminas, composite, vinilo) Ladrillo Bloques de concreto (block) Muros de concreto premezclado Vidrio o material acrílico plomado Revestimientos a base de sulfato de bario BARIT-X® Los materiales de construcción disponibles para blindaje varían según el país. Algunas posibilidades son: Lámina de plomo pegada a una trasera sólida, tal y como labor de madera, placa de fibra de cemento comprimida, placas de partículas aglomeradas o similar. Bloques de cemento – donde se empleeen, deben ser preferiblemente macizos, y debe tenerse cuidado para asegurar que las uniones con mortero rellenan el espesor total de los bloques. Como regla usual, puede asumirse que el bloque de cemento es equivalente a, al menos, 2/3 de su espesor en hormigón macizo. Los ladrillos pueden usarse siempre y cuando produzcan atenuación suficiente. Las juntas de mortero deben rellenar el espesor total del ladrillo. Los ladrillos varían mucho en atenaución, por lo que deben elegirse cuidadosamente al usar este tipo de blindaje. Vidrio plomado o plomo acrílico para ventanas. Al asesorar sobre materiales de blindaje es útil frecuentemente conocer densidades comparativas y equivalencia en plomo de diversos materiales, para poder considerar opciones. IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

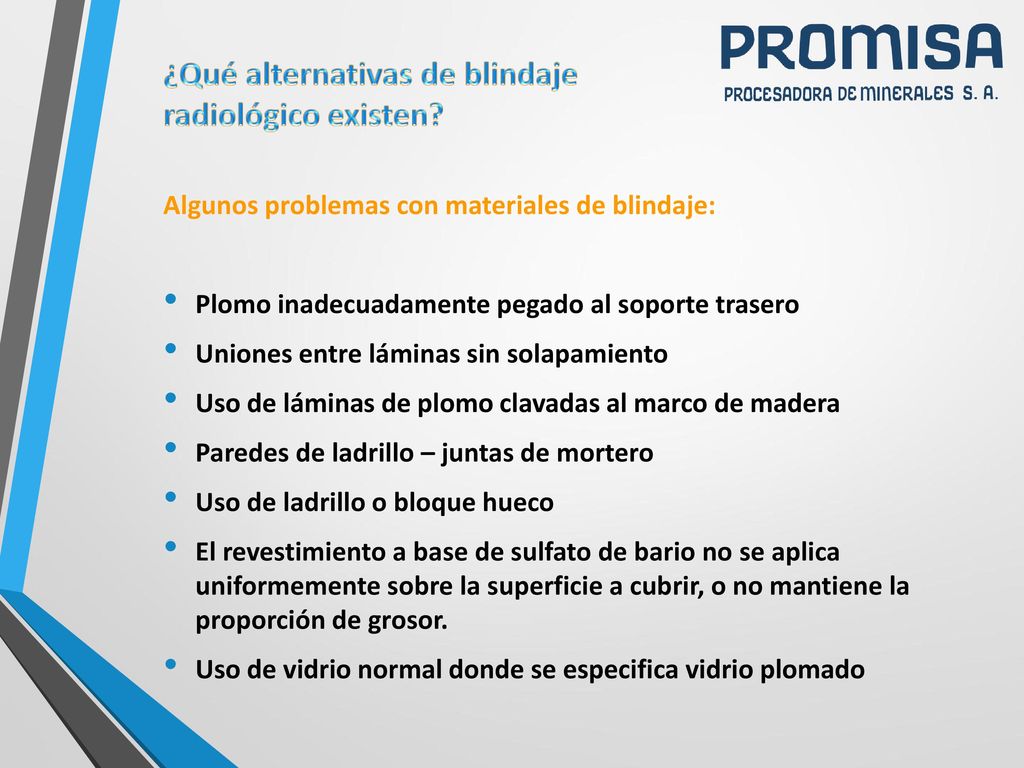

21 Part No...., Module No....Lesson No
Module title ¿Qué alternativas de blindaje radiológico existen? Algunos problemas con materiales de blindaje: Plomo inadecuadamente pegado al soporte trasero Uniones entre láminas sin solapamiento Uso de láminas de plomo clavadas al marco de madera Paredes de ladrillo – juntas de mortero Uso de ladrillo o bloque hueco El revestimiento a base de sulfato de bario no se aplica uniformemente sobre la superficie a cubrir, o no mantiene la proporción de grosor. Uso de vidrio normal donde se especifica vidrio plomado IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

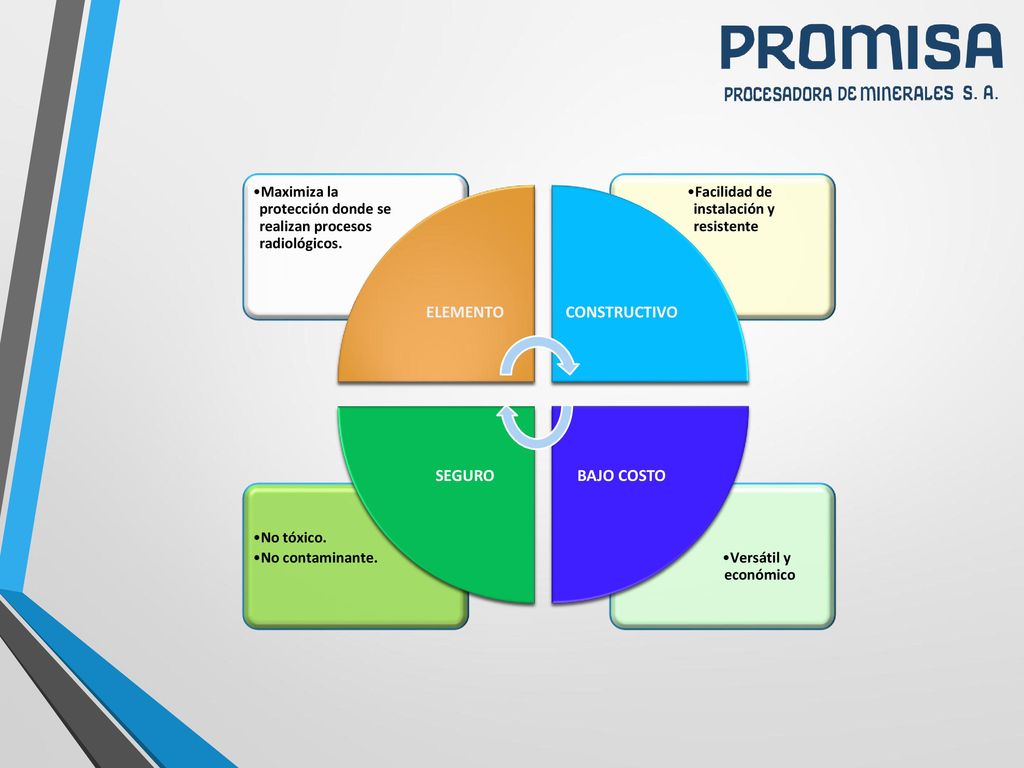

22 ELEMENTO CONSTRUCTIVO BAJO COSTO SEGURO
Maximiza la protección donde se realizan procesos radiológicos. CONSTRUCTIVO Facilidad de instalación y resistente BAJO COSTO Versátil y económico SEGURO No tóxico. No contaminante.

23 BARIT-X® ¿Qué es?

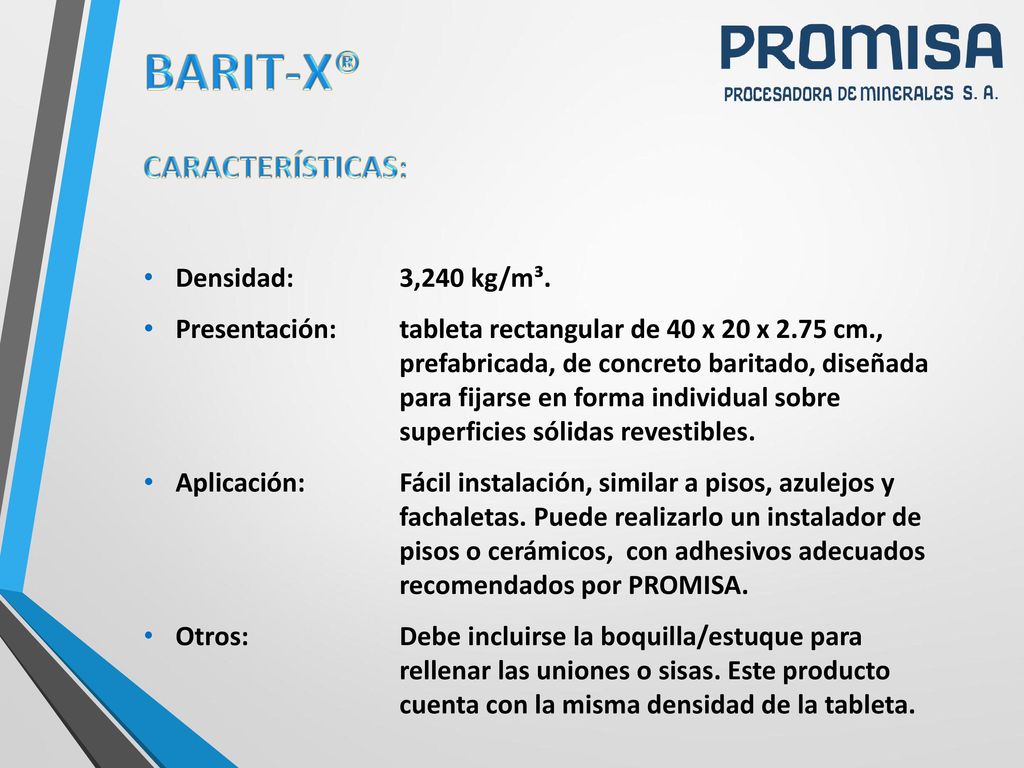

24 BARIT-X® CARACTERÍSTICAS: Densidad: 3,240 kg/m³.
Presentación: tableta rectangular de 40 x 20 x 2.75 cm., prefabricada, de concreto baritado, diseñada para fijarse en forma individual sobre superficies sólidas revestibles. Aplicación: Fácil instalación, similar a pisos, azulejos y fachaletas. Puede realizarlo un instalador de pisos o cerámicos, con adhesivos adecuados recomendados por PROMISA. Otros: Debe incluirse la boquilla/estuque para rellenar las uniones o sisas. Este producto cuenta con la misma densidad de la tableta.

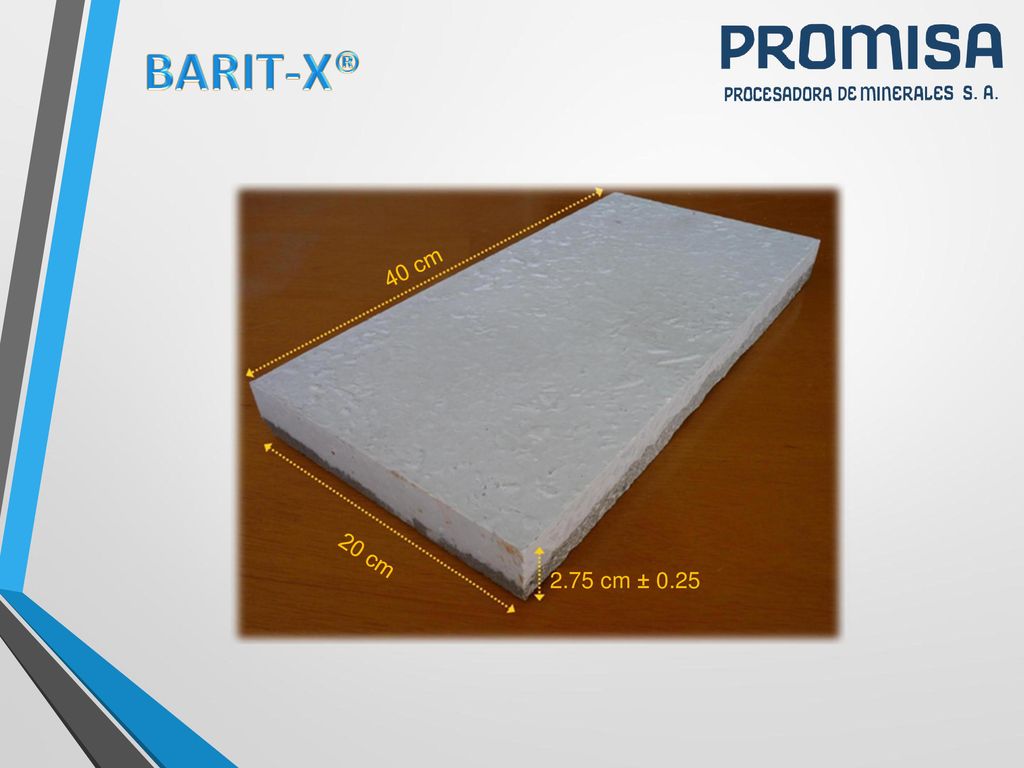

25 BARIT-X® 2.75 cm ± 0.25 20 cm 40 cm

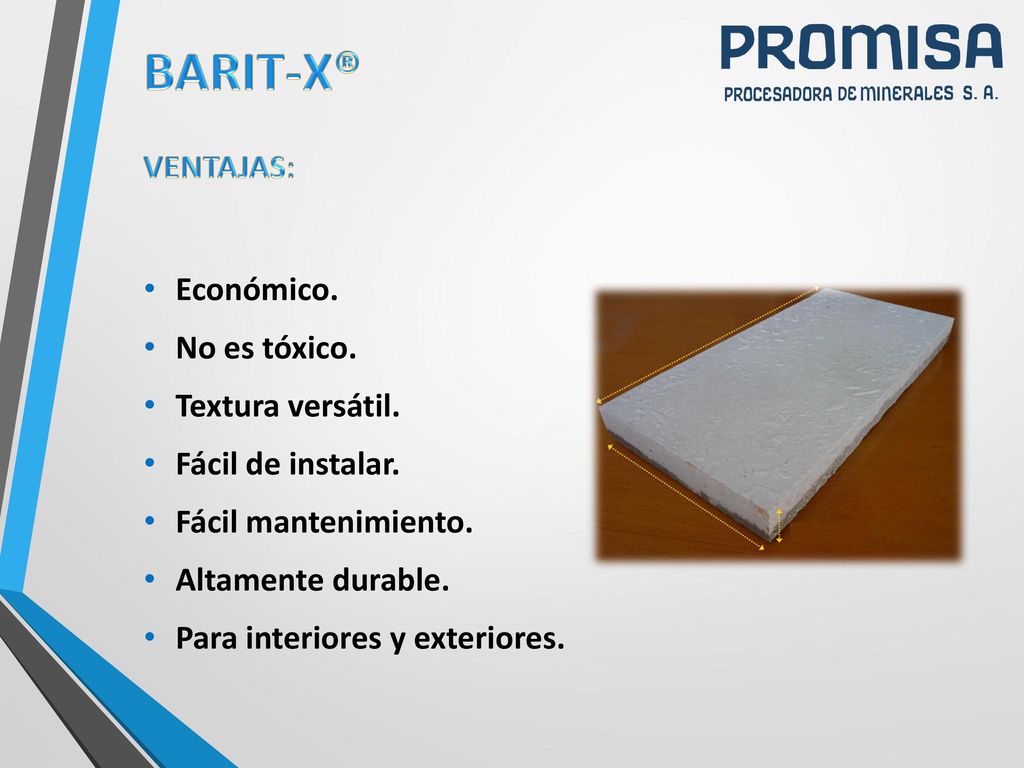

26 BARIT-X® VENTAJAS: Económico. No es tóxico. Textura versátil.
Fácil de instalar. Fácil mantenimiento. Altamente durable. Para interiores y exteriores.

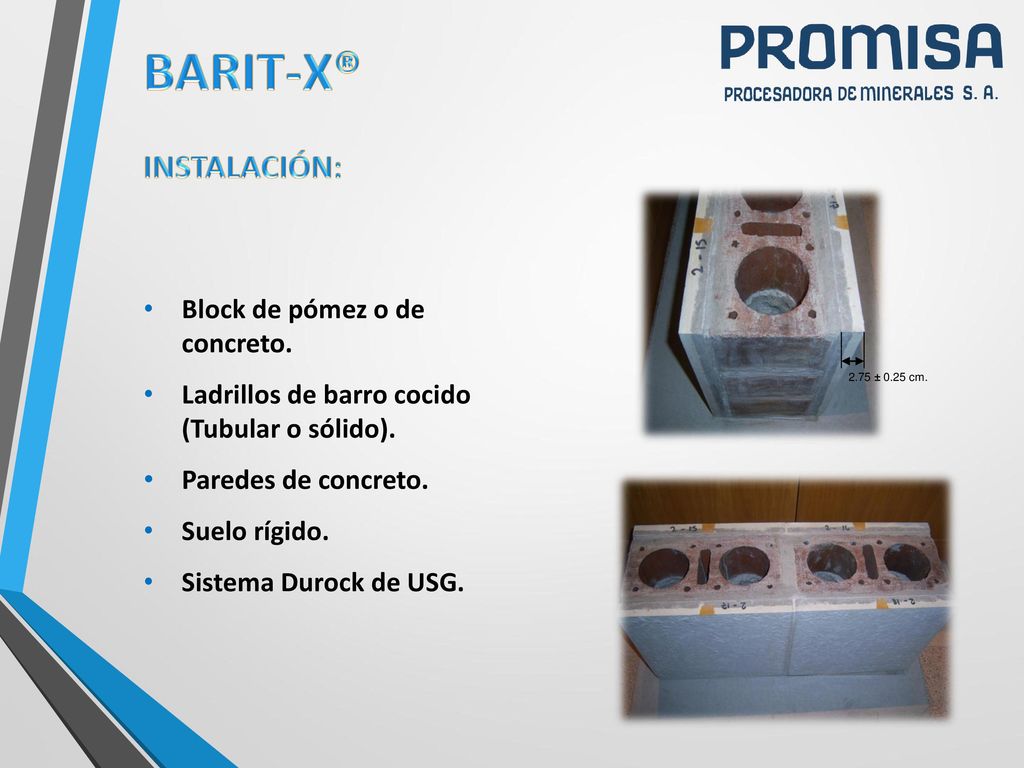

27 BARIT-X® INSTALACIÓN: Block de pómez o de concreto.
2.75 ± 0.25 cm. Block de pómez o de concreto. Ladrillos de barro cocido (Tubular o sólido). Paredes de concreto. Suelo rígido. Sistema Durock de USG.

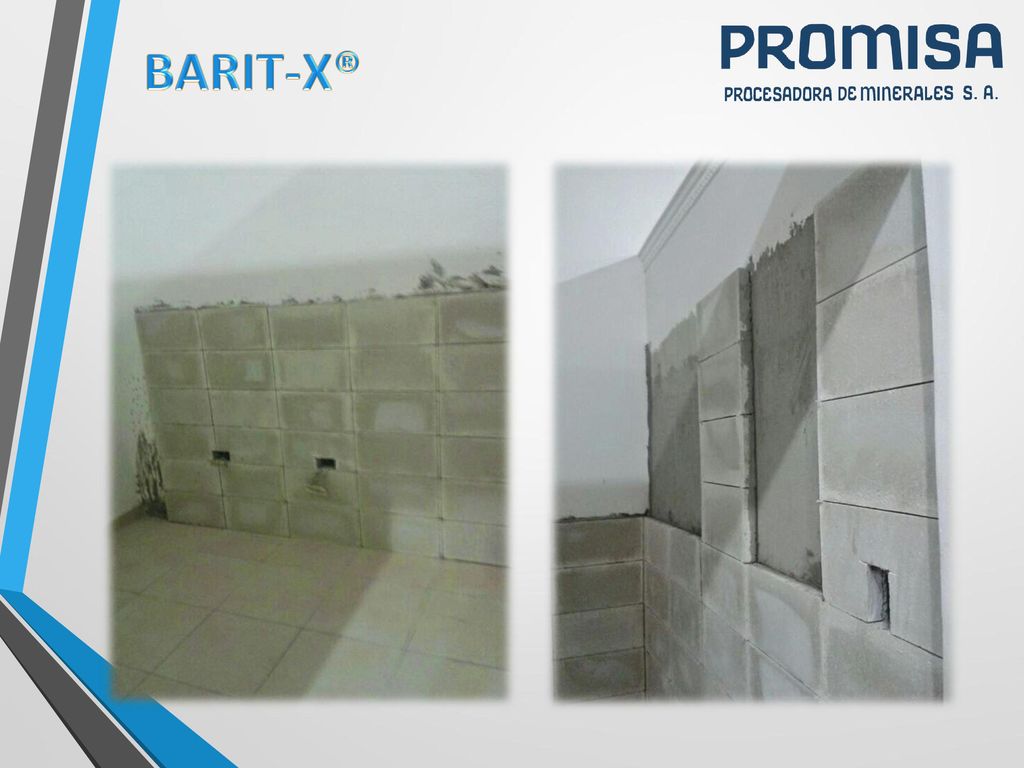

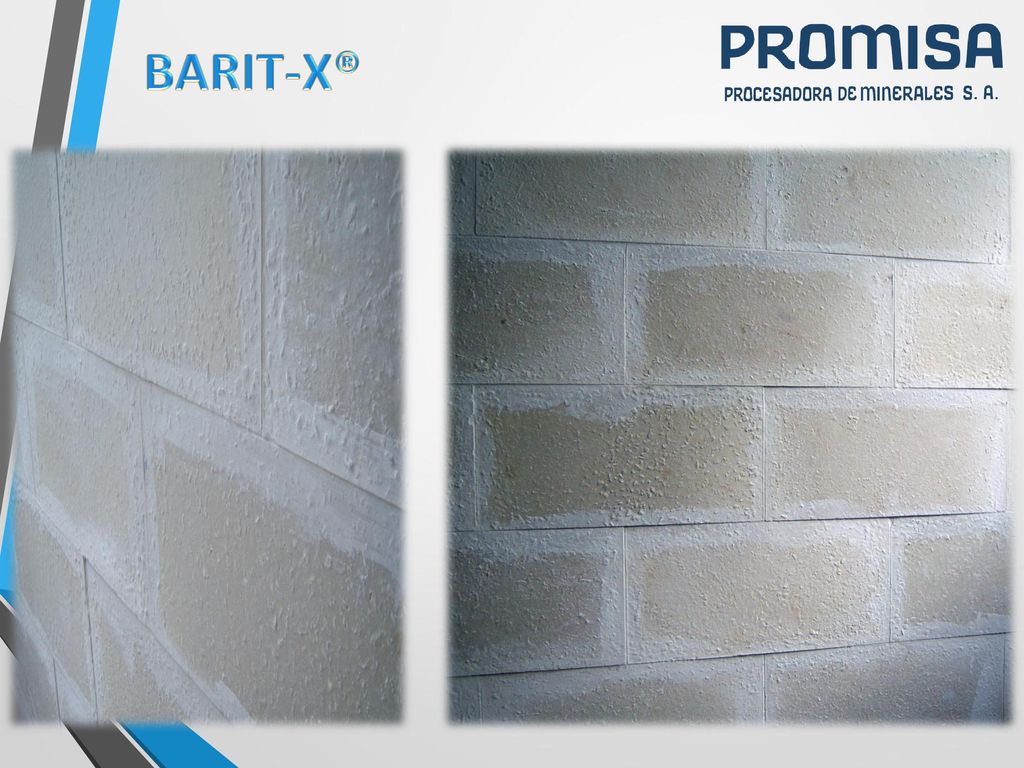

28 BARIT-X®

29 BARIT-X®

30 BARIT-X®

31 BARIT-X®

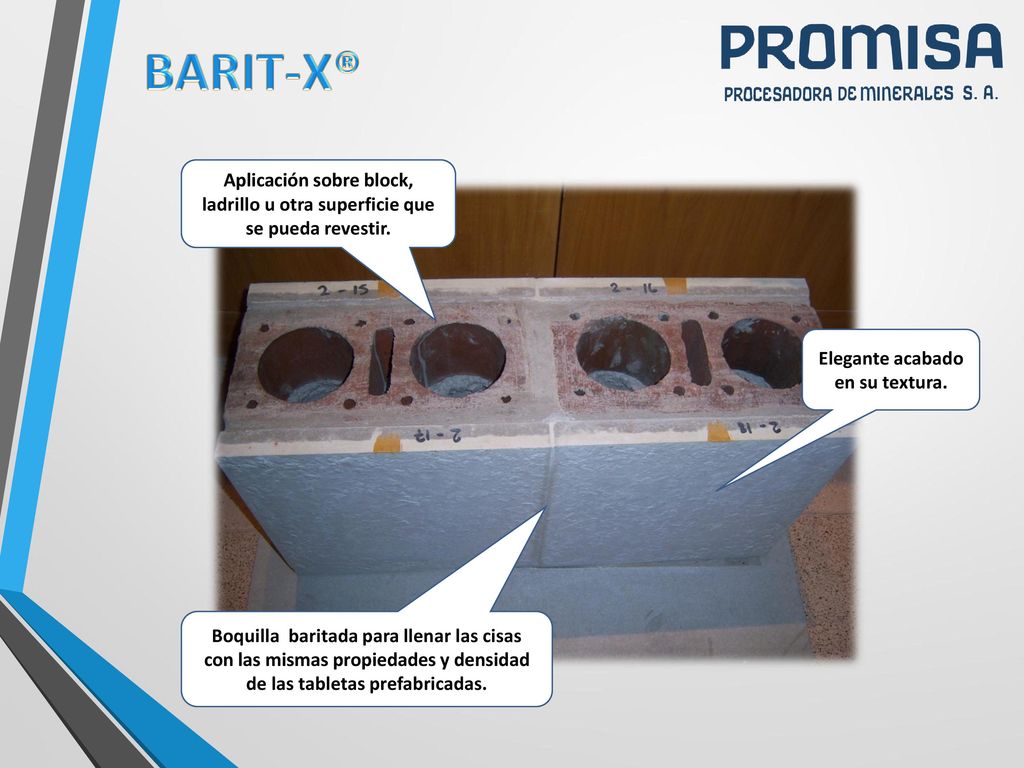

32 Elegante acabado en su textura.
BARIT-X® Aplicación sobre block, ladrillo u otra superficie que se pueda revestir. Elegante acabado en su textura. Boquilla baritada para llenar las cisas con las mismas propiedades y densidad de las tabletas prefabricadas.

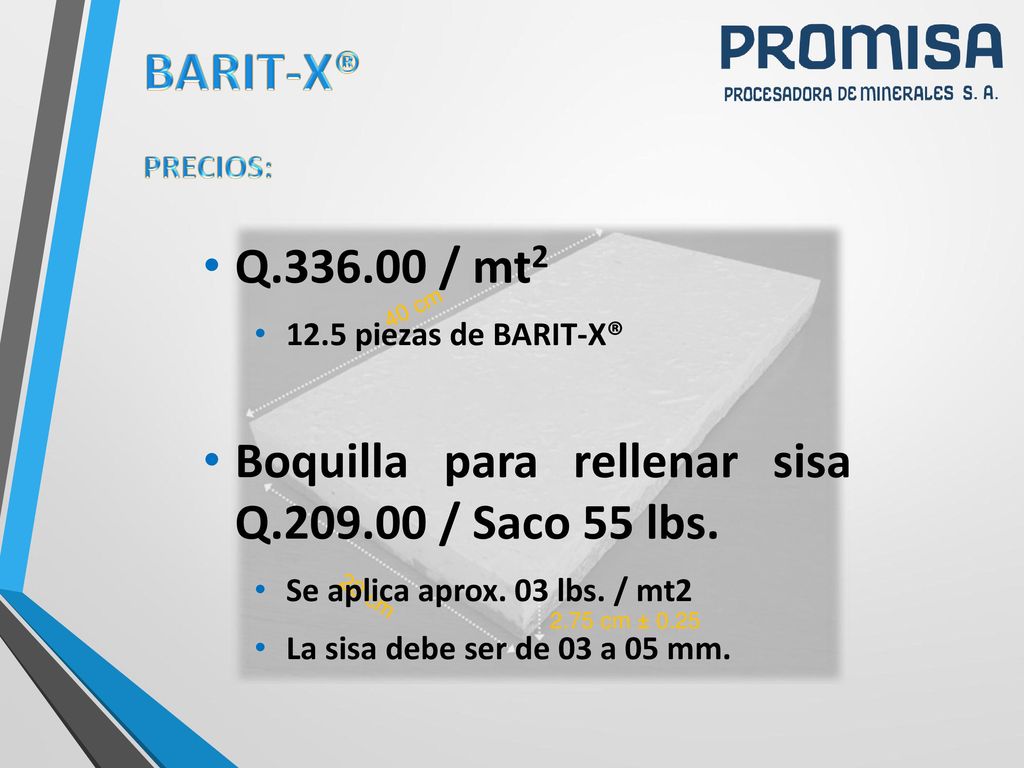

33 BARIT-X® PRECIOS: 2.75 cm ± 0.25 20 cm 40 cm Q / mt2 12.5 piezas de BARIT-X® Boquilla para rellenar sisa Q / Saco 55 lbs. Se aplica aprox. 03 lbs. / mt2 La sisa debe ser de 03 a 05 mm.

34 ¡GRACIAS POR SU ATENCION!

35 Contacto: Jorge Castañeda Celular: 5321-8059 Correo: jcl@promisa.biz
Comercialización Sector Industria Celular: Correo: Skype: derthun
