0 BMC Medical Co., Ltd. Auto CPAP Mayo de 2013

1 Tabla de contenidos MONTAJE & DESMONTAJE CONFIGURACIÓN
zz

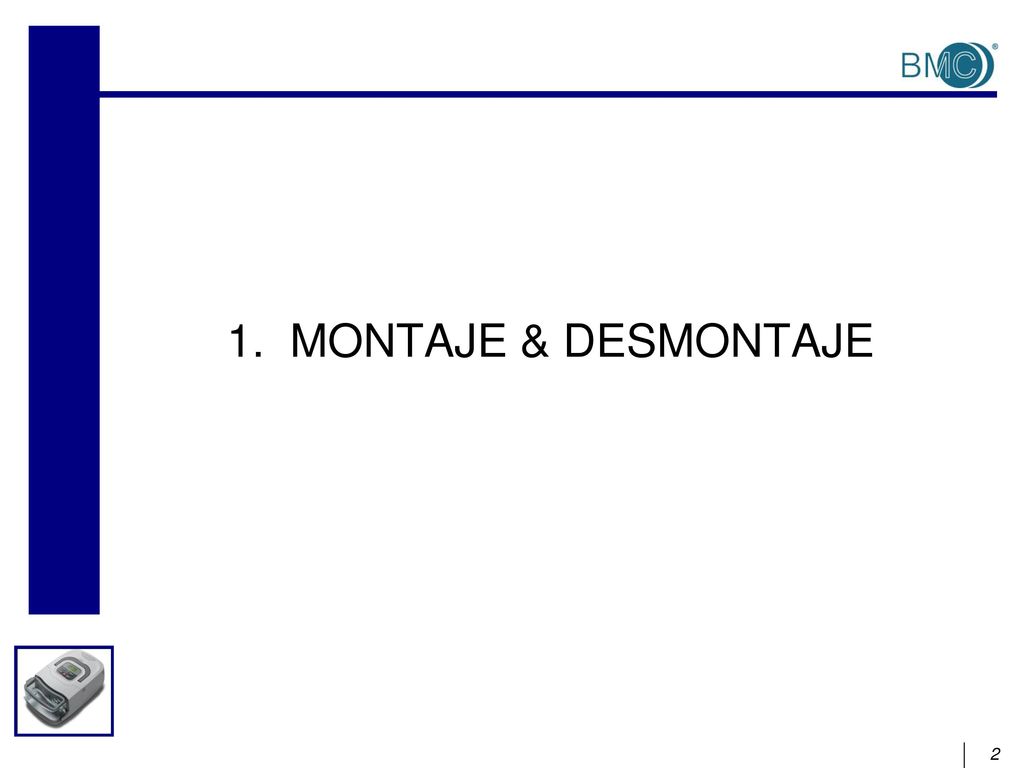

2 1. MONTAJE & DESMONTAJE zz

3 Configuración Botones de control

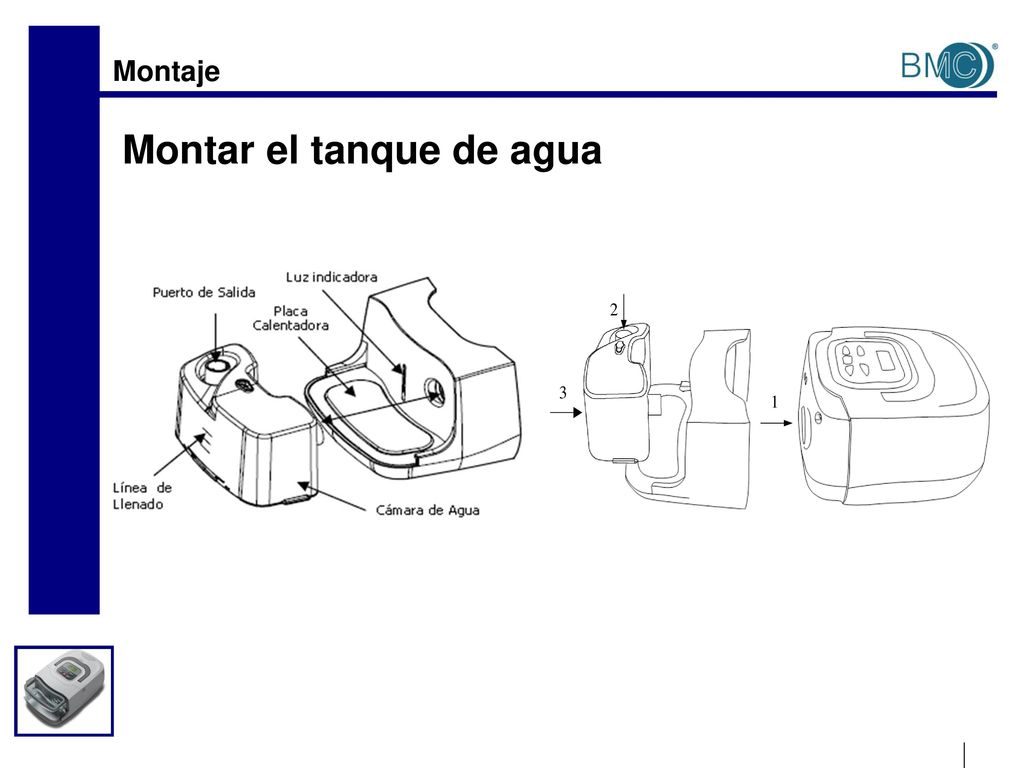

4 Montar el tanque de agua
Montaje Montar el tanque de agua

5 Limpiar el tanque de agua

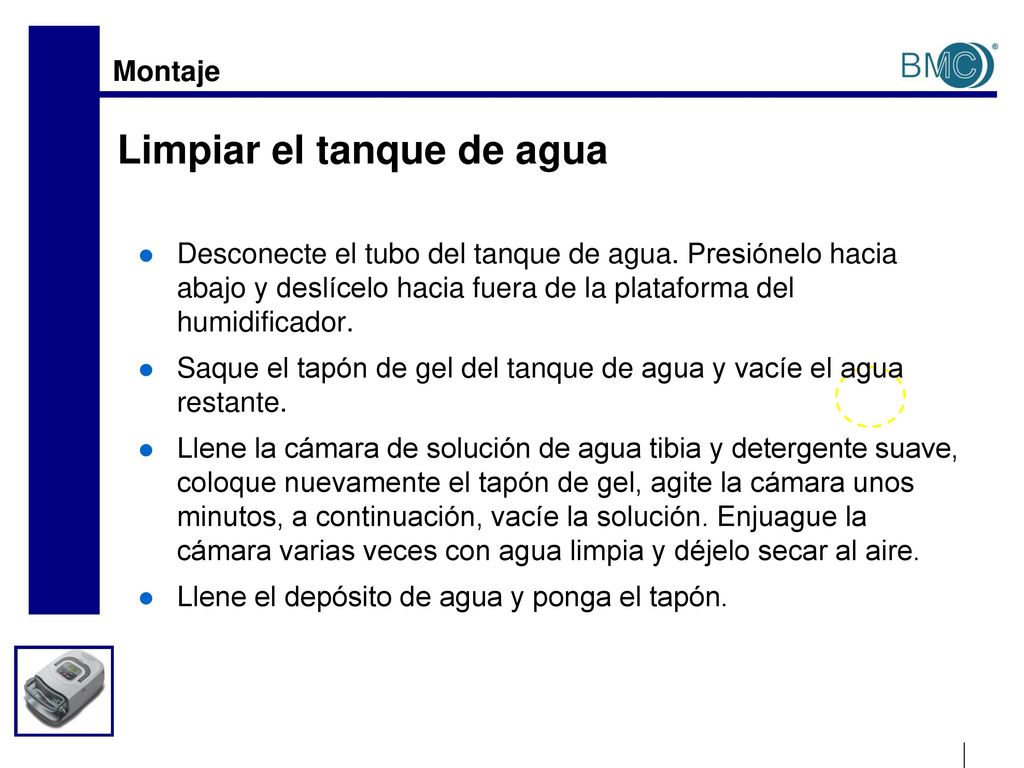

Montaje Limpiar el tanque de agua Desconecte el tubo del tanque de agua. Presiónelo hacia abajo y deslícelo hacia fuera de la plataforma del humidificador. Saque el tapón de gel del tanque de agua y vacíe el agua restante. Llene la cámara de solución de agua tibia y detergente suave, coloque nuevamente el tapón de gel, agite la cámara unos minutos, a continuación, vacíe la solución. Enjuague la cámara varias veces con agua limpia y déjelo secar al aire. Llene el depósito de agua y ponga el tapón.

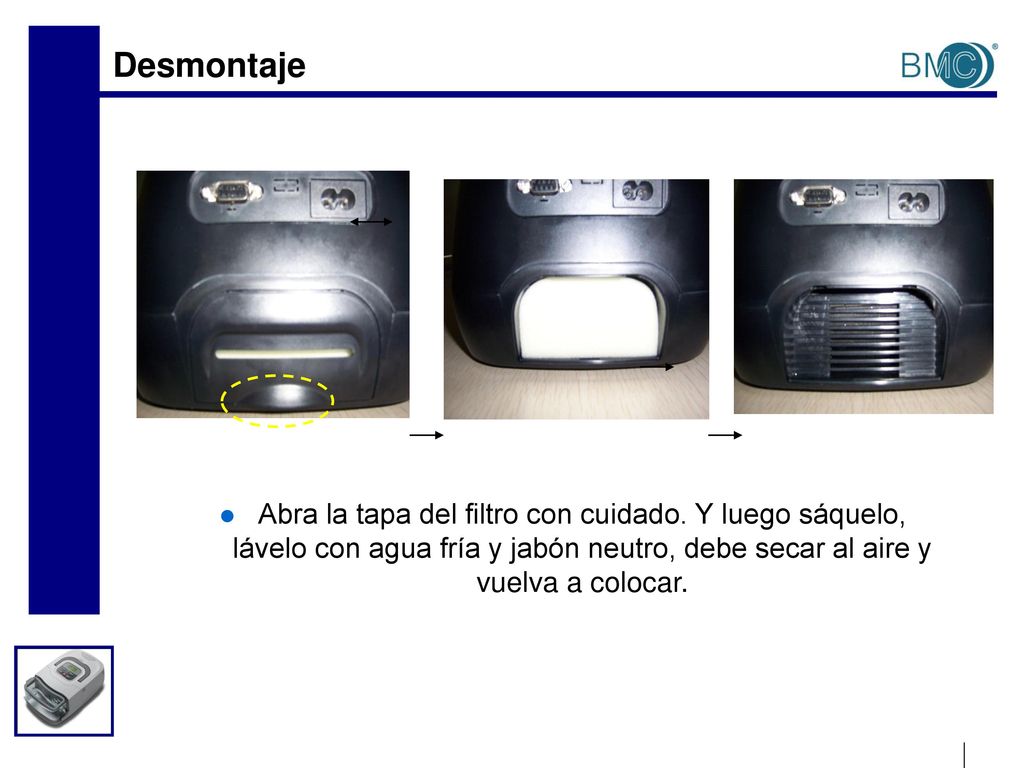

6 Desmontaje Abra la tapa del filtro con cuidado. Y luego sáquelo, lávelo con agua fría y jabón neutro, debe secar al aire y vuelva a colocar.

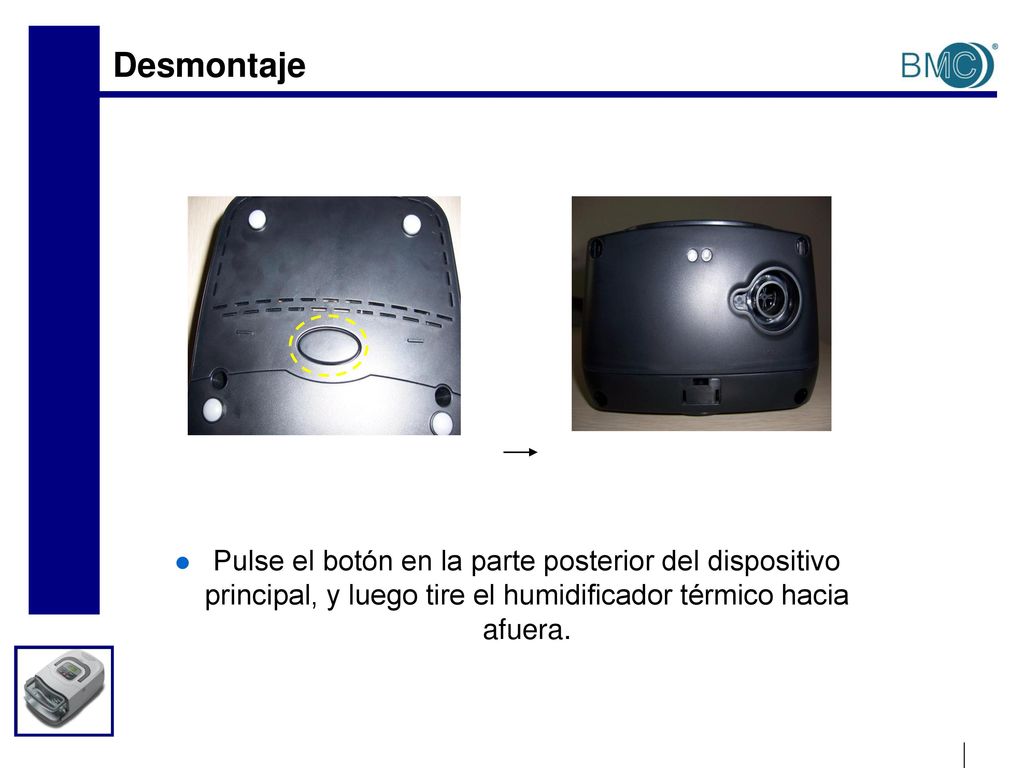

7 Desmontaje Pulse el botón en la parte posterior del dispositivo principal, y luego tire el humidificador térmico hacia afuera.

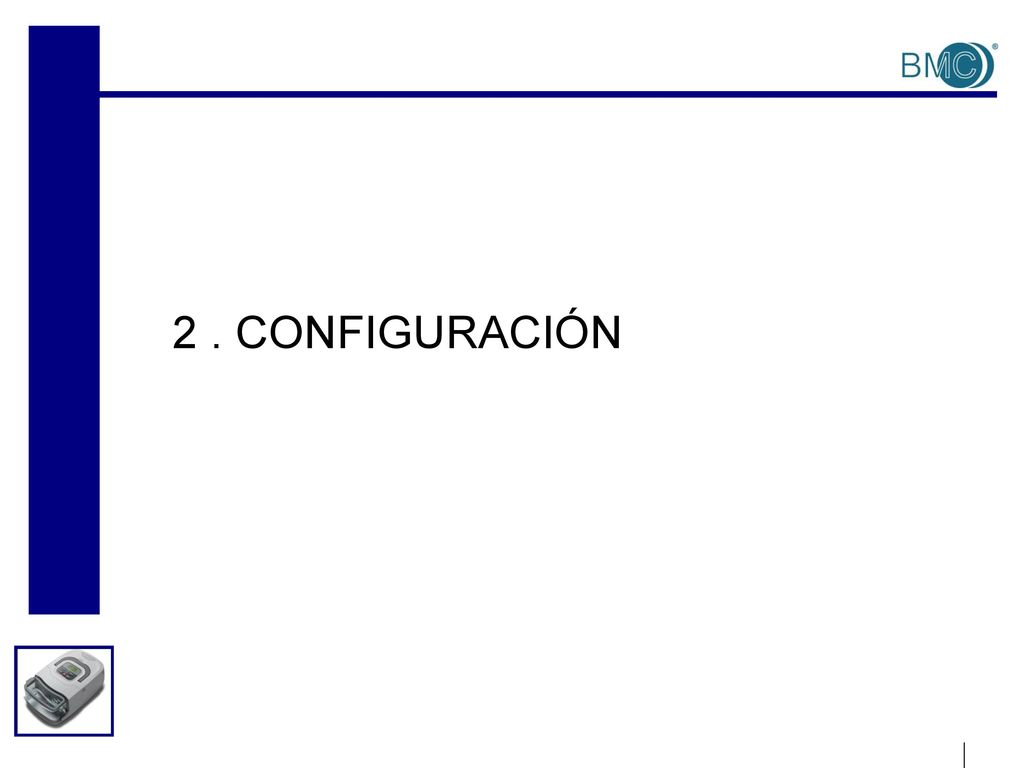

8 2 . CONFIGURACIÓN

9 Botón iniciar/detener presión

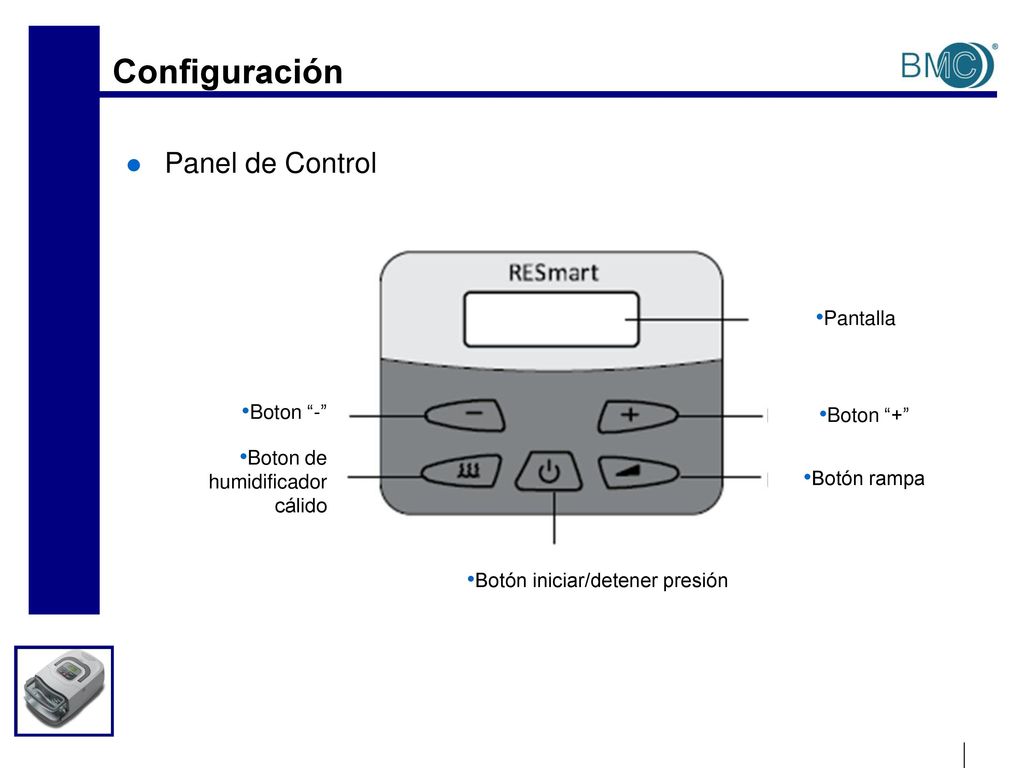

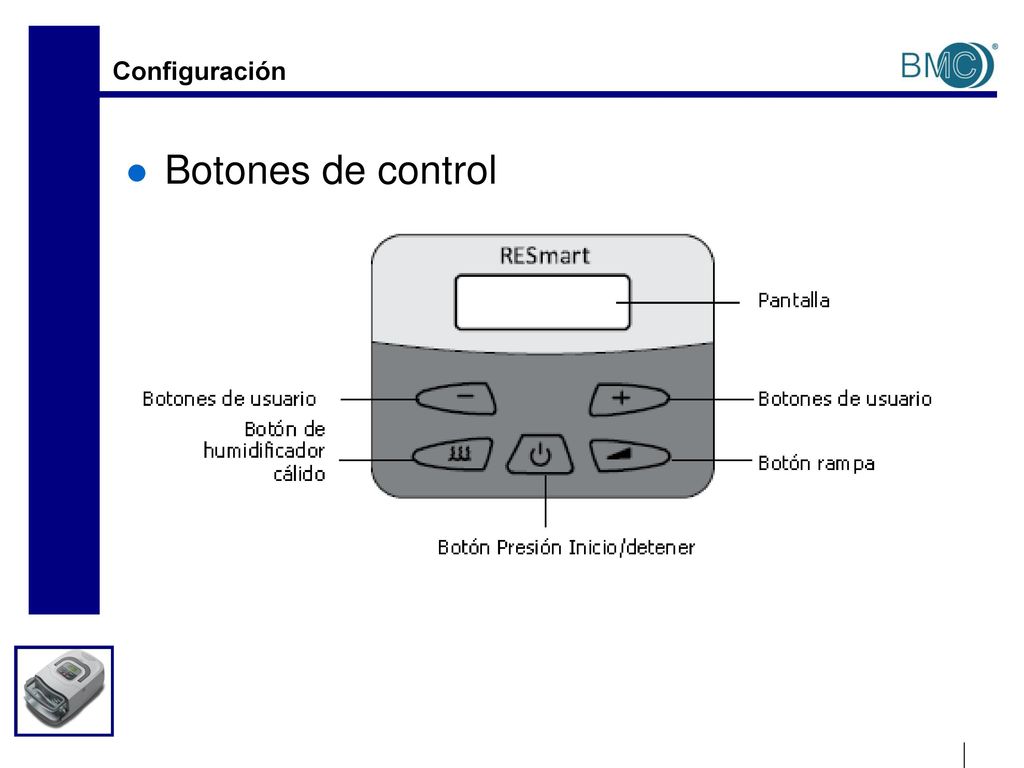

Configuración Panel de Control Boton “-” Boton “+” Pantalla Botón rampa Botón iniciar/detener presión Boton de humidificador cálido

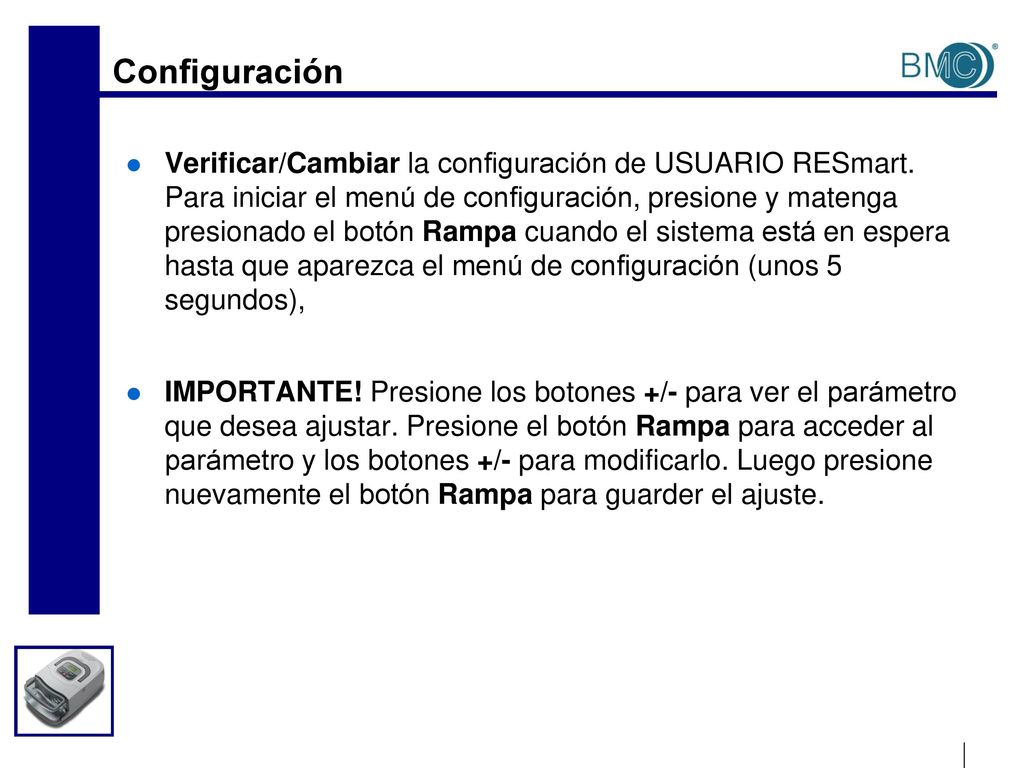

10 Configuración Verificar/Cambiar la configuración de USUARIO RESmart. Para iniciar el menú de configuración, presione y matenga presionado el botón Rampa cuando el sistema está en espera hasta que aparezca el menú de configuración (unos 5 segundos), IMPORTANTE! Presione los botones +/- para ver el parámetro que desea ajustar. Presione el botón Rampa para acceder al parámetro y los botones +/- para modificarlo. Luego presione nuevamente el botón Rampa para guarder el ajuste.

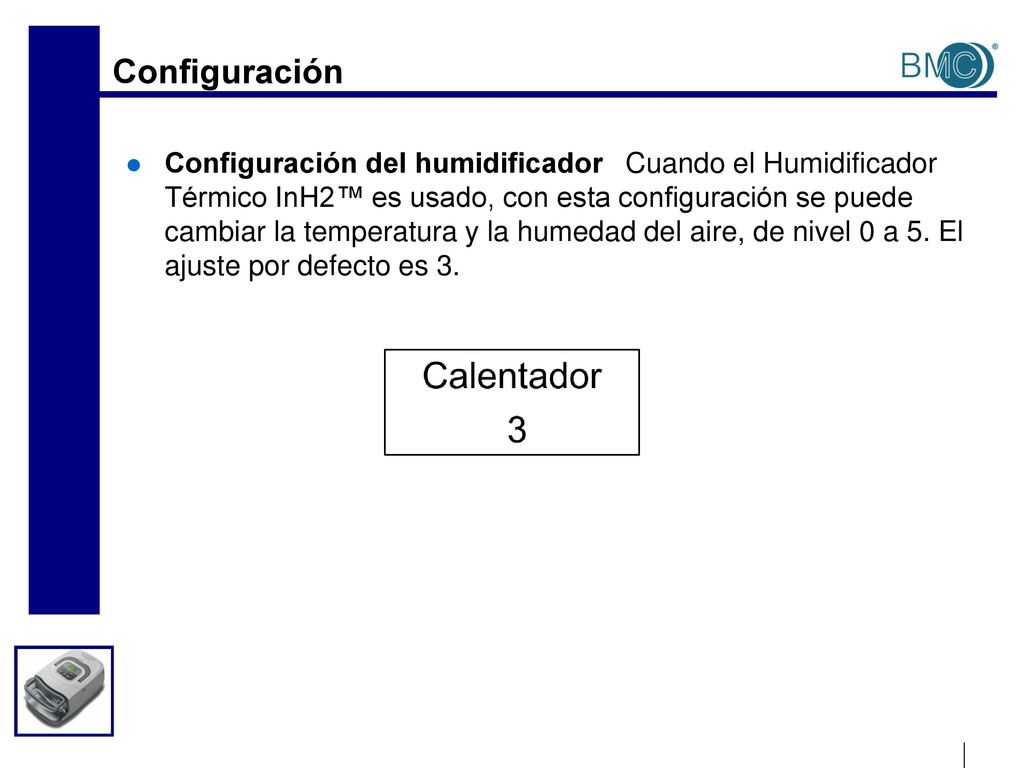

11 Configuración Configuración del humidificador Cuando el Humidificador Térmico InH2™ es usado, con esta configuración se puede cambiar la temperatura y la humedad del aire, de nivel 0 a 5. El ajuste por defecto es 3.

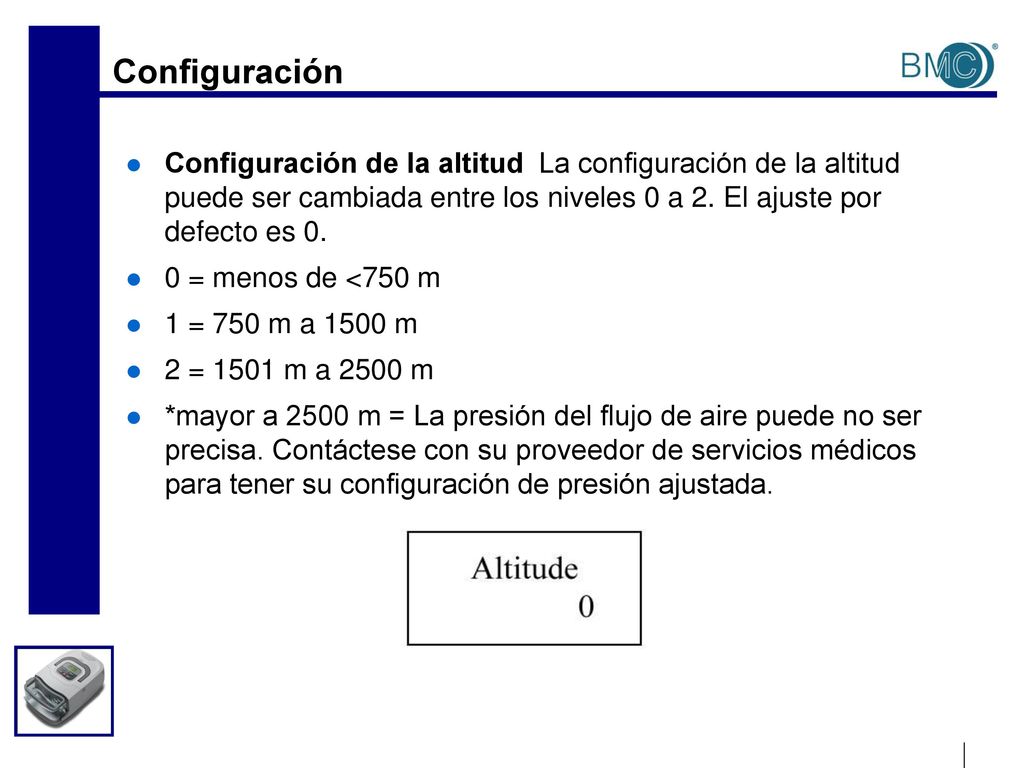

12 Configuración Configuración de la altitud La configuración de la altitud puede ser cambiada entre los niveles 0 a 2. El ajuste por defecto es 0. 0 = menos de <750 m 1 = 750 m a 1500 m 2 = 1501 m a 2500 m *mayor a 2500 m = La presión del flujo de aire puede no ser precisa. Contáctese con su proveedor de servicios médicos para tener su configuración de presión ajustada.

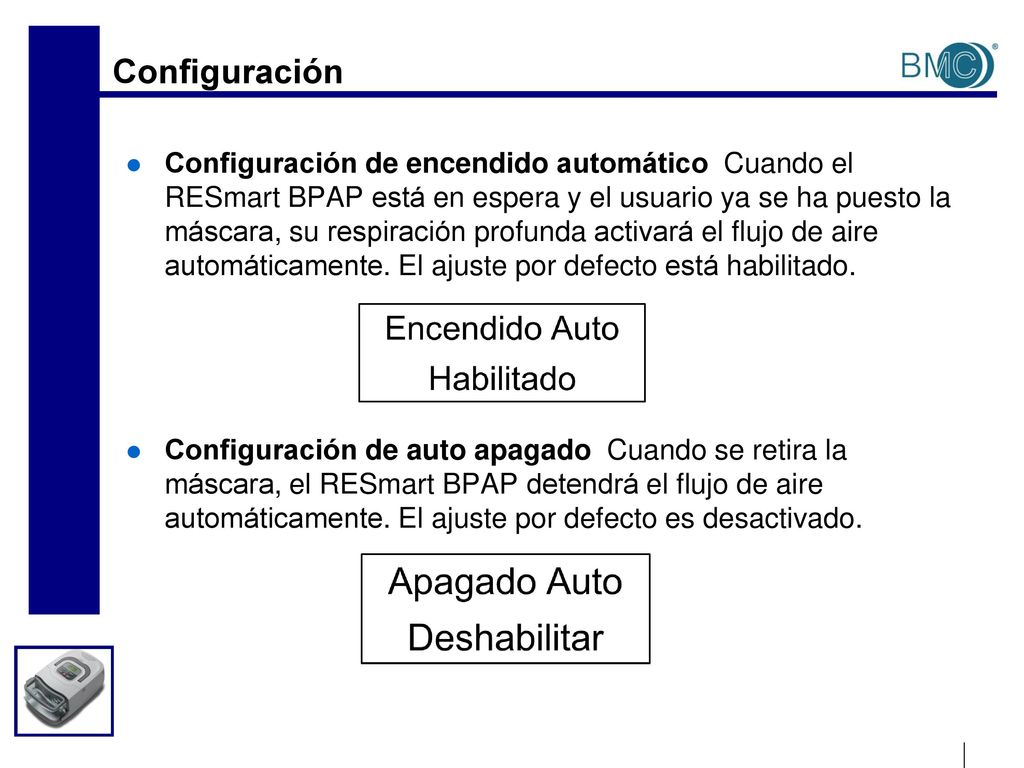

13 Configuración Configuración de encendido automático Cuando el RESmart BPAP está en espera y el usuario ya se ha puesto la máscara, su respiración profunda activará el flujo de aire automáticamente. El ajuste por defecto está habilitado. Configuración de auto apagado Cuando se retira la máscara, el RESmart BPAP detendrá el flujo de aire automáticamente. El ajuste por defecto es desactivado.

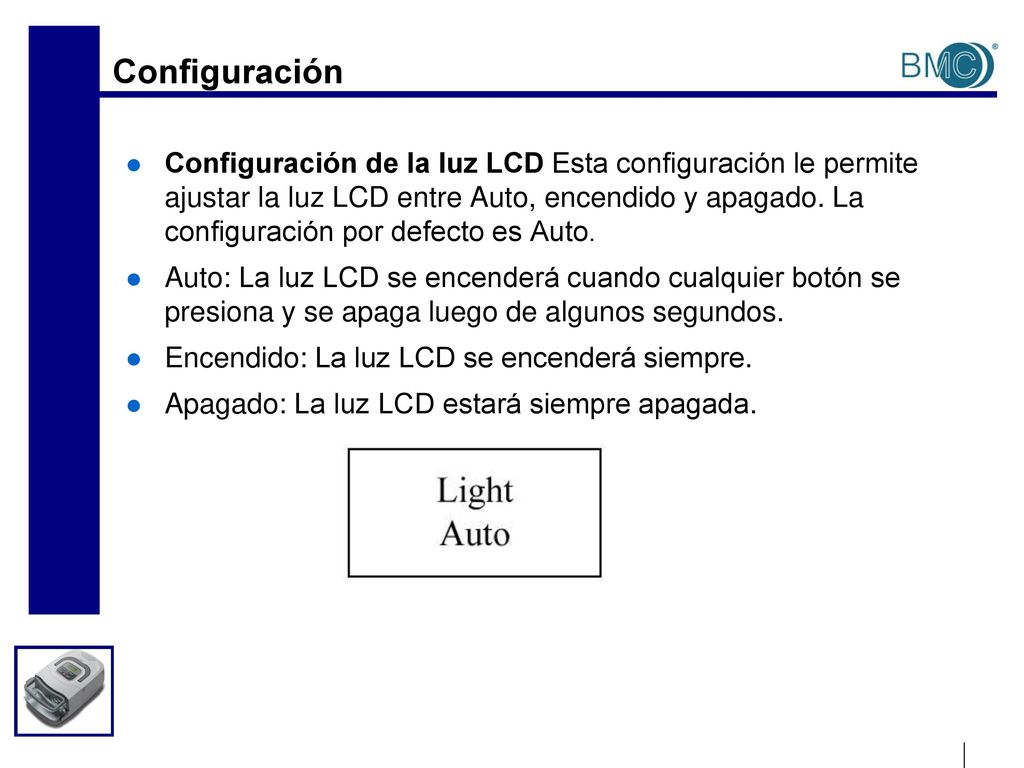

14 Configuración Configuración de la luz LCD Esta configuración le permite ajustar la luz LCD entre Auto, encendido y apagado. La configuración por defecto es Auto. Auto: La luz LCD se encenderá cuando cualquier botón se presiona y se apaga luego de algunos segundos. Encendido: La luz LCD se encenderá siempre. Apagado: La luz LCD estará siempre apagada.

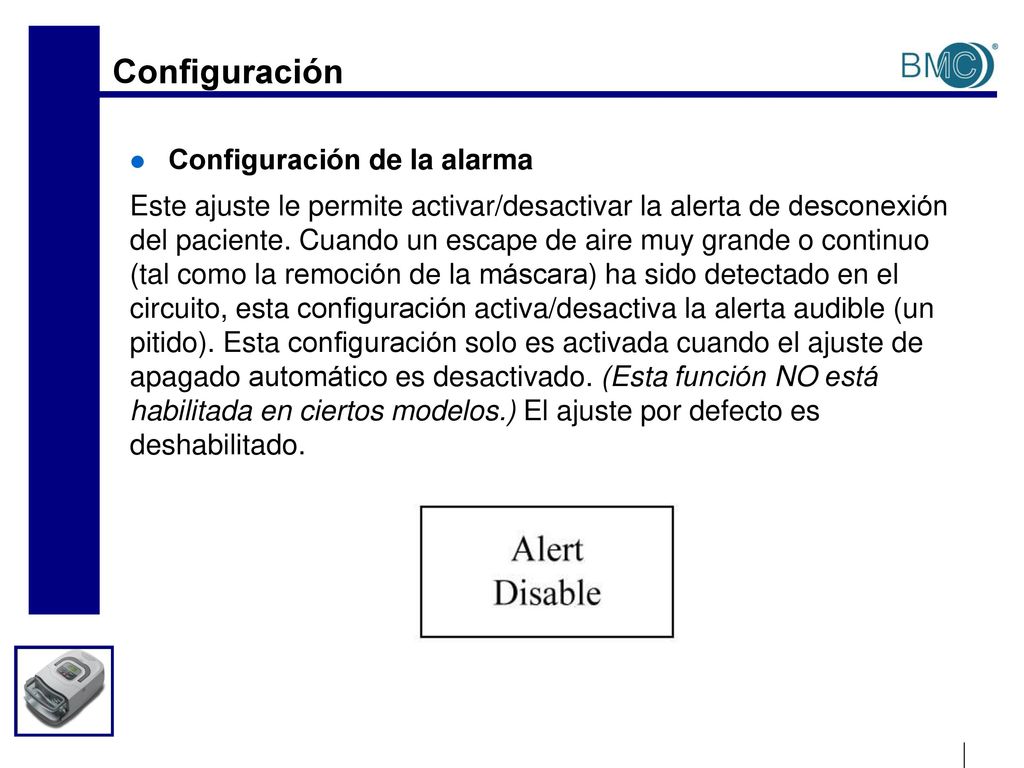

15 Configuración Configuración de la alarma
Este ajuste le permite activar/desactivar la alerta de desconexión del paciente. Cuando un escape de aire muy grande o continuo (tal como la remoción de la máscara) ha sido detectado en el circuito, esta configuración activa/desactiva la alerta audible (un pitido). Esta configuración solo es activada cuando el ajuste de apagado automático es desactivado. (Esta función NO está habilitada en ciertos modelos.) El ajuste por defecto es deshabilitado.

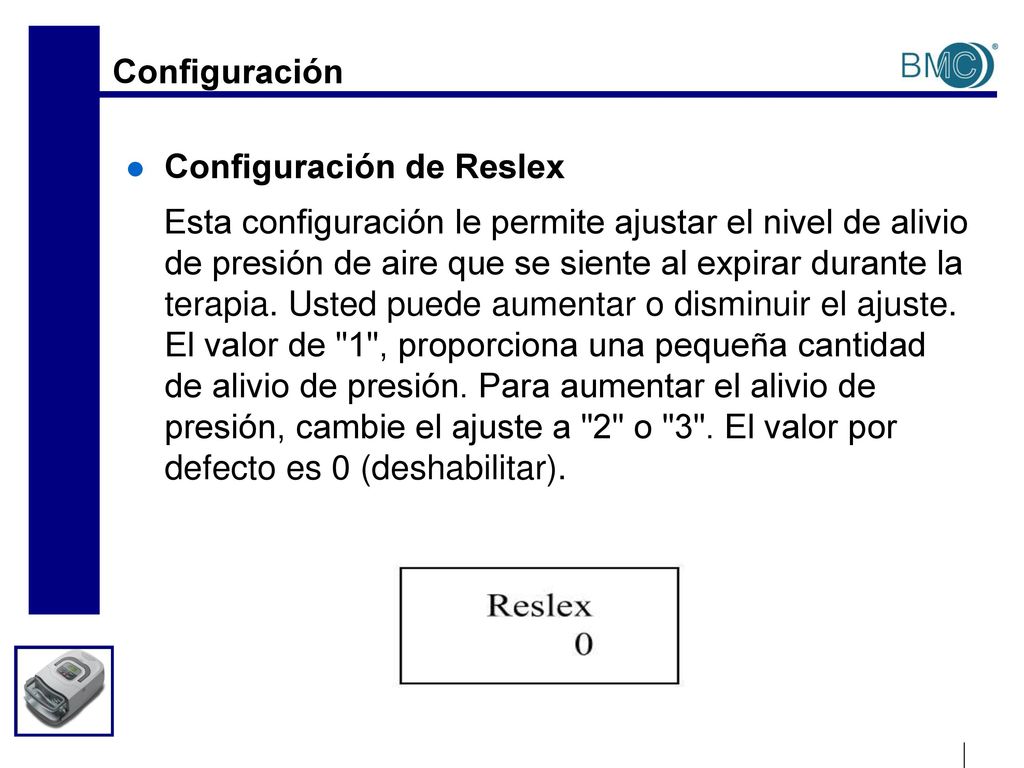

16 Configuración Configuración de Reslex Esta configuración le permite ajustar el nivel de alivio de presión de aire que se siente al expirar durante la terapia. Usted puede aumentar o disminuir el ajuste. El valor de "1", proporciona una pequeña cantidad de alivio de presión. Para aumentar el alivio de presión, cambie el ajuste a "2" o "3". El valor por defecto es 0 (deshabilitar).

17 Flujo de aire del paciente

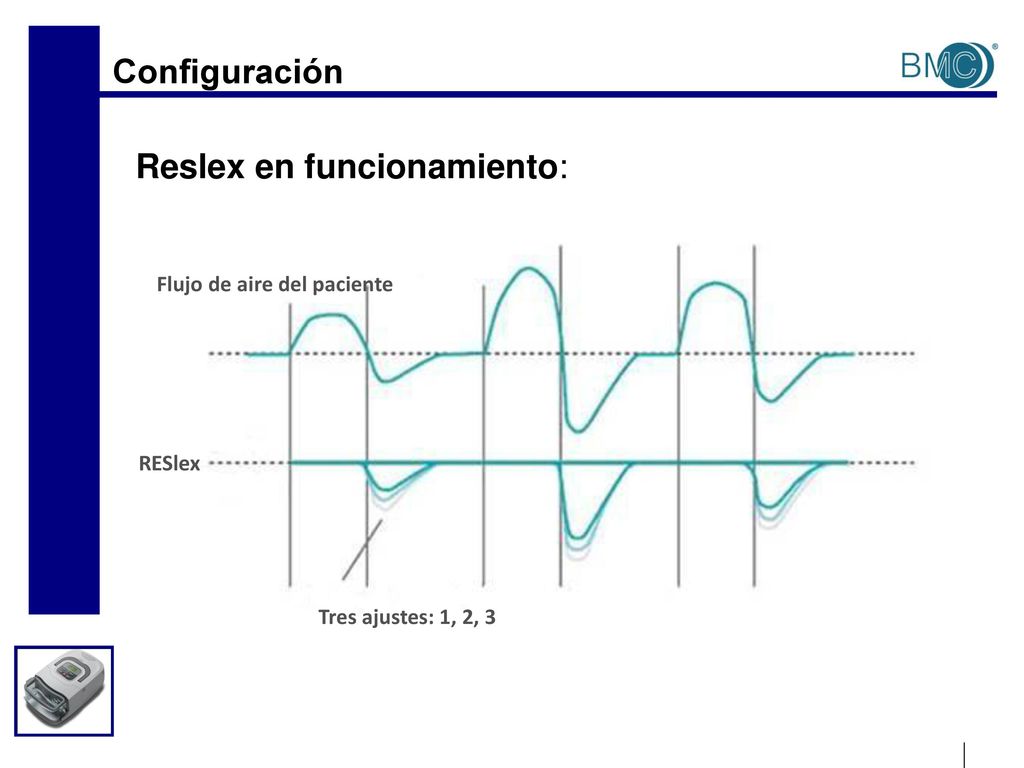

Configuración Reslex en funcionamiento: Flujo de aire del paciente RESlex Tres ajustes: 1, 2, 3

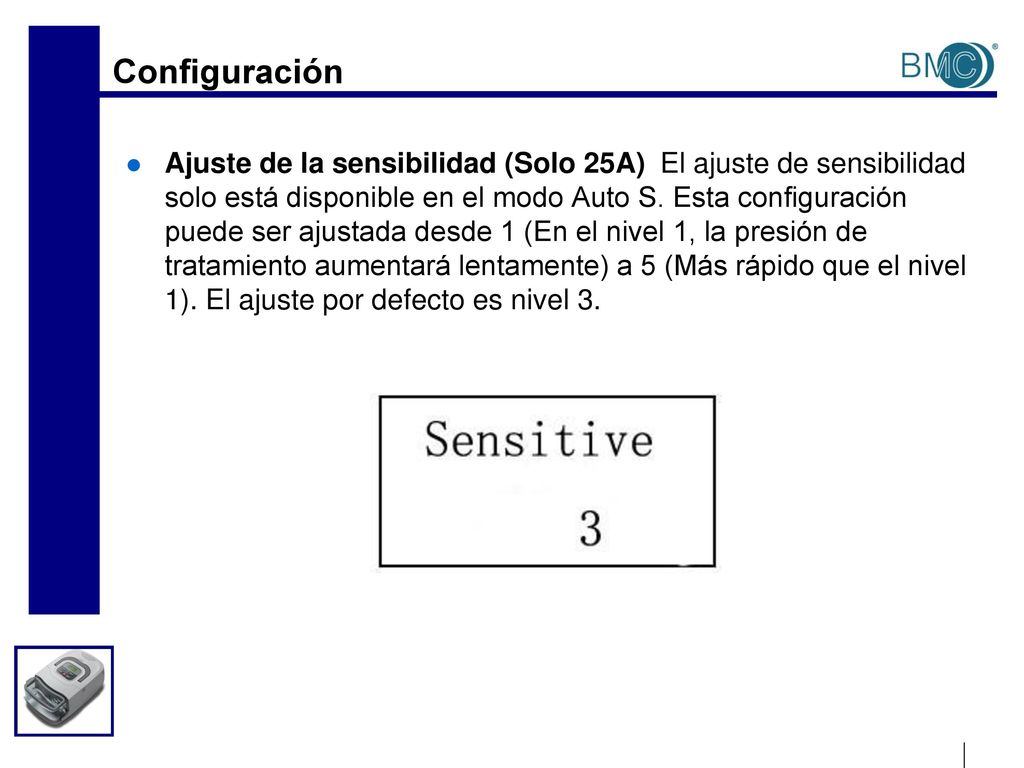

18 Configuración Ajuste de la sensibilidad (Solo 25A) El ajuste de sensibilidad solo está disponible en el modo Auto S. Esta configuración puede ser ajustada desde 1 (En el nivel 1, la presión de tratamiento aumentará lentamente) a 5 (Más rápido que el nivel 1). El ajuste por defecto es nivel 3.

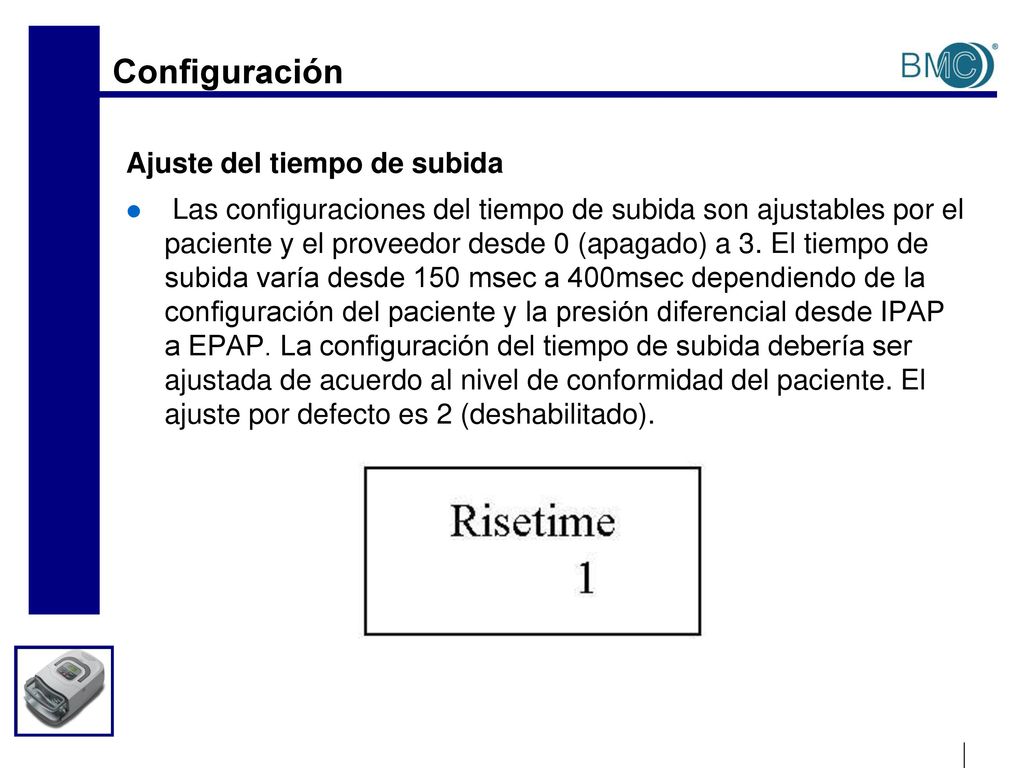

19 Configuración Ajuste del tiempo de subida
Las configuraciones del tiempo de subida son ajustables por el paciente y el proveedor desde 0 (apagado) a 3. El tiempo de subida varía desde 150 msec a 400msec dependiendo de la configuración del paciente y la presión diferencial desde IPAP a EPAP. La configuración del tiempo de subida debería ser ajustada de acuerdo al nivel de conformidad del paciente. El ajuste por defecto es 2 (deshabilitado).

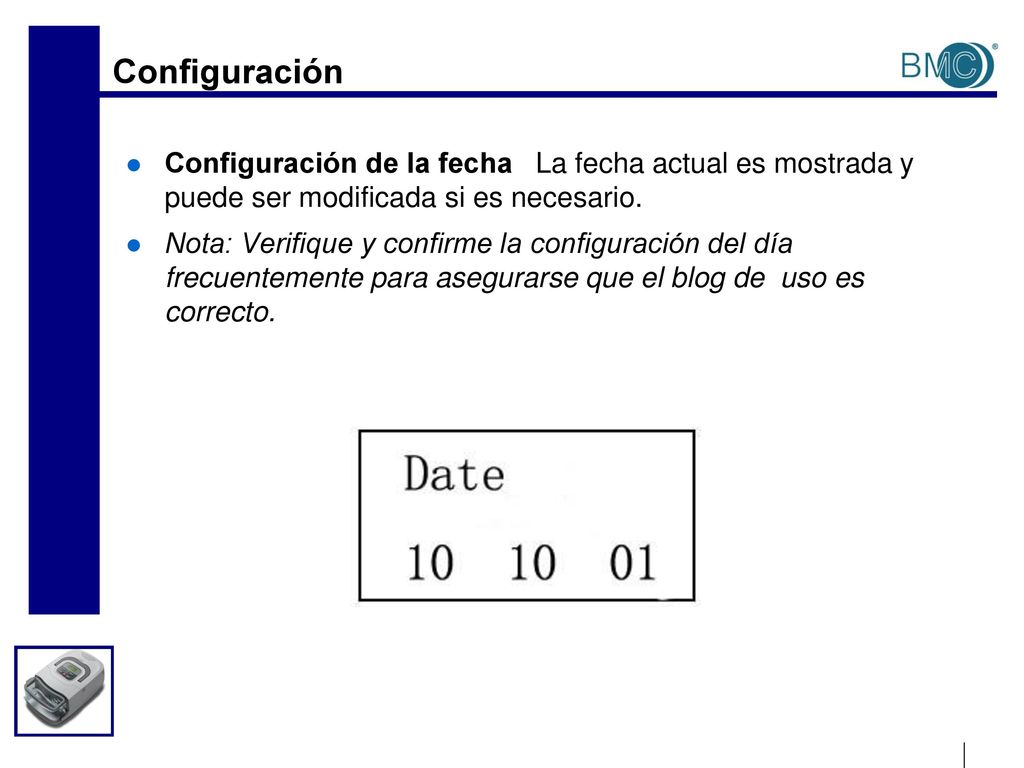

20 Configuración Configuración de la fecha La fecha actual es mostrada y puede ser modificada si es necesario. Nota: Verifique y confirme la configuración del día frecuentemente para asegurarse que el blog de uso es correcto.

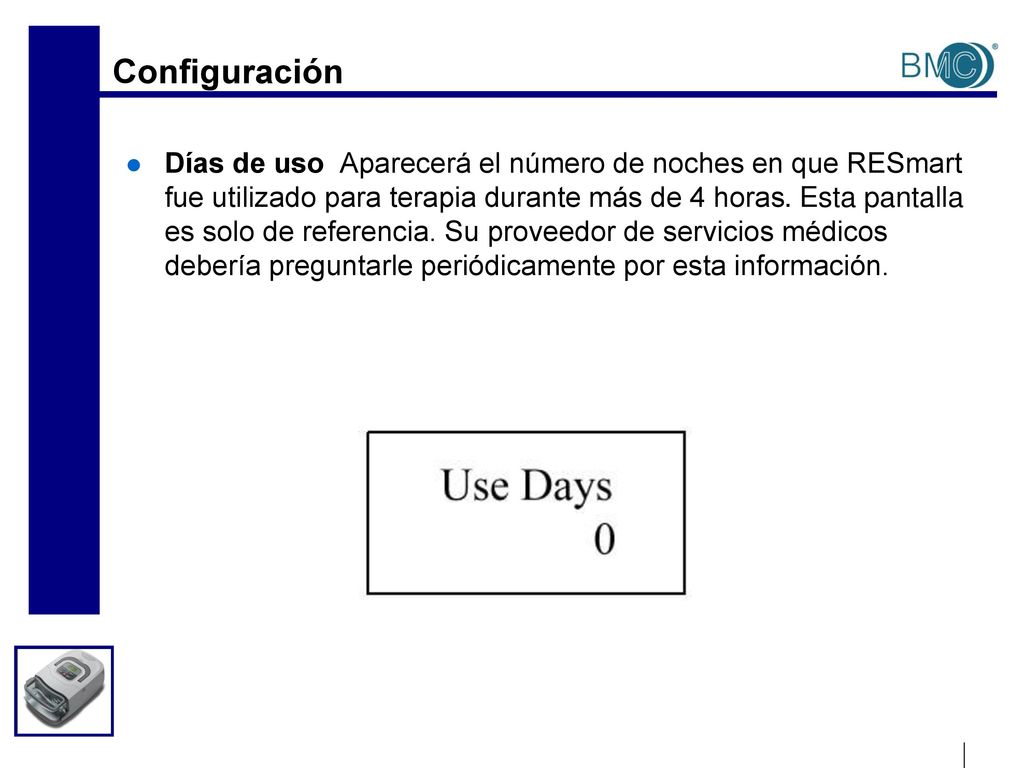

21 Configuración Días de uso Aparecerá el número de noches en que RESmart fue utilizado para terapia durante más de 4 horas. Esta pantalla es solo de referencia. Su proveedor de servicios médicos debería preguntarle periódicamente por esta información.

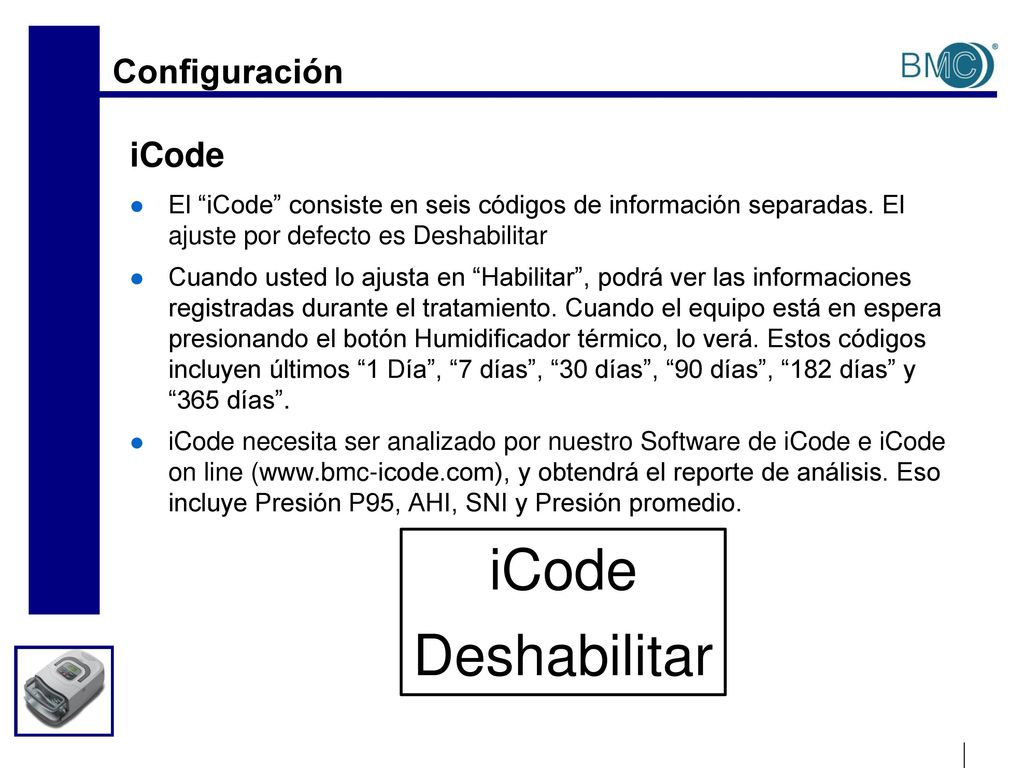

22 iCode Deshabilitar Configuración iCode
El “iCode” consiste en seis códigos de información separadas. El ajuste por defecto es Deshabilitar Cuando usted lo ajusta en “Habilitar”, podrá ver las informaciones registradas durante el tratamiento. Cuando el equipo está en espera presionando el botón Humidificador térmico, lo verá. Estos códigos incluyen últimos “1 Día”, “7 días”, “30 días”, “90 días”, “182 días” y “365 días”. iCode necesita ser analizado por nuestro Software de iCode e iCode on line ( y obtendrá el reporte de análisis. Eso incluye Presión P95, AHI, SNI y Presión promedio. iCode Deshabilitar

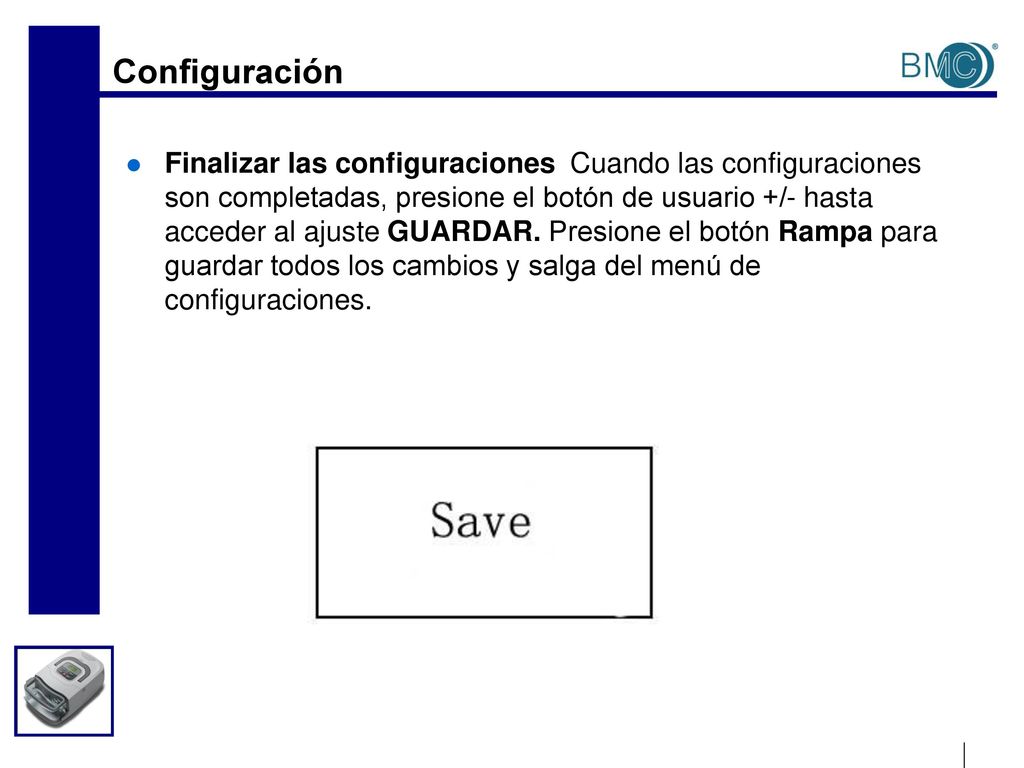

23 Configuración Finalizar las configuraciones Cuando las configuraciones son completadas, presione el botón de usuario +/- hasta acceder al ajuste GUARDAR. Presione el botón Rampa para guardar todos los cambios y salga del menú de configuraciones.

24 Función oculta Cuando el dispositivo está en espera, pulsando el botón Rampa, y luego presionando el botón + o -, se puede leer las informaciones registradas (AHI, SNI, cumplimiento, P95 y Promedio P) de anoche.
