1 Proyecto de red Certificación de equipos Instalación de equipos
Tecnologías inalámbricas

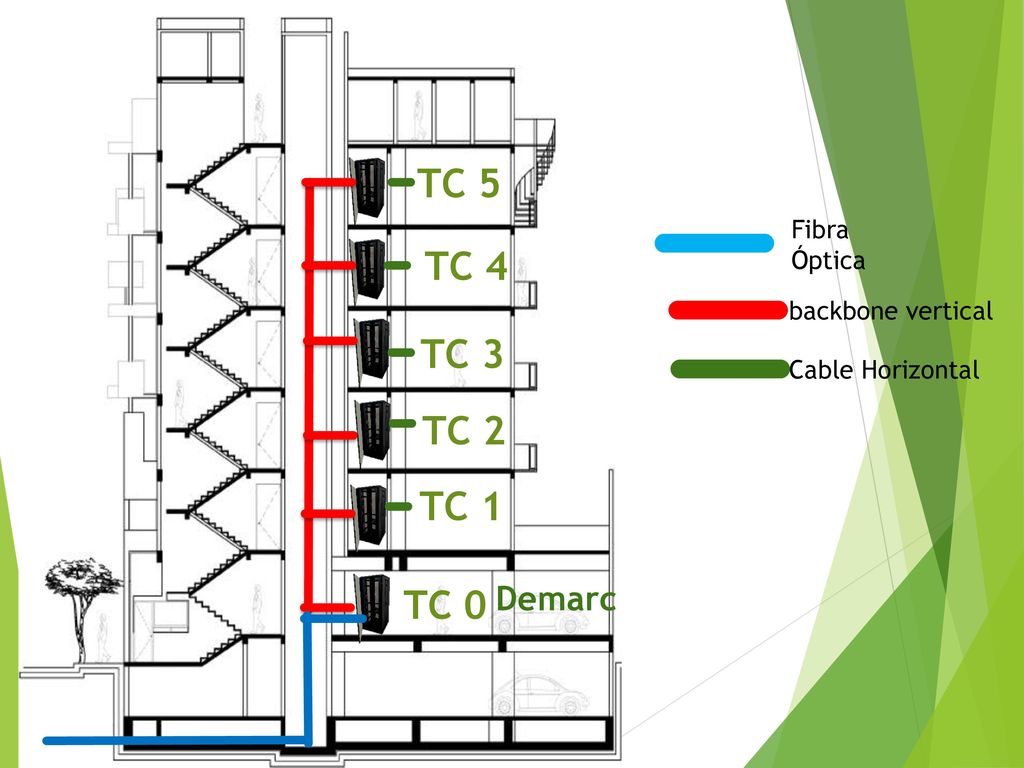

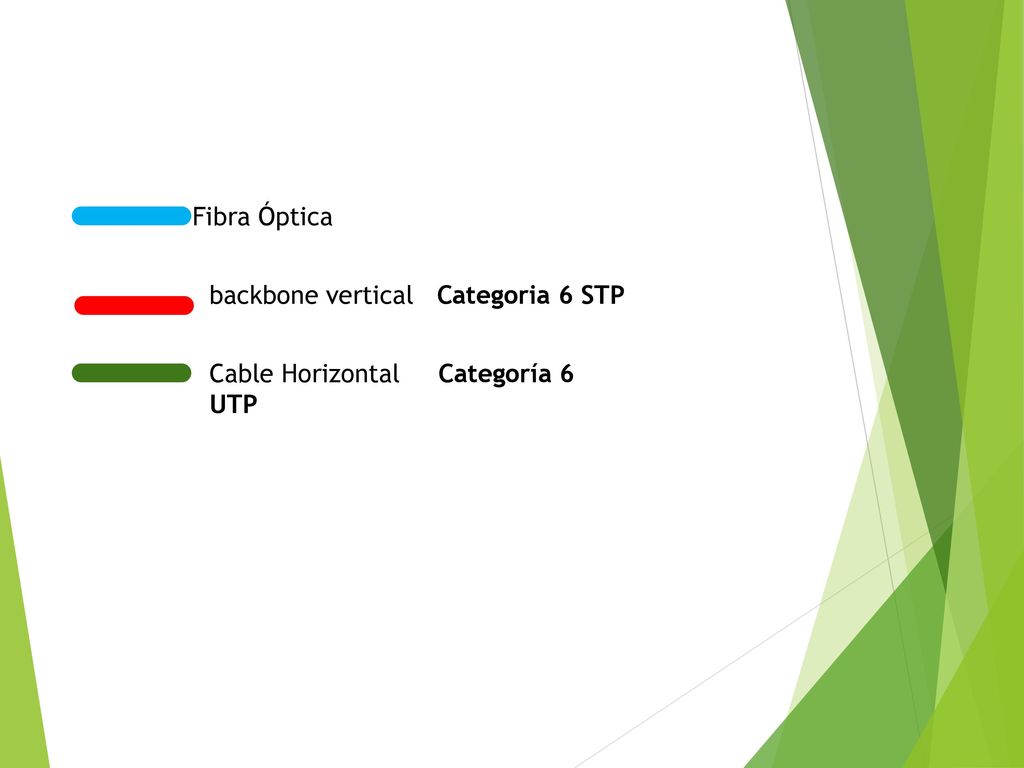

2 TC 5 TC 4 TC 3 TC 2 TC 1 TC 0 Demarc Fibra Óptica backbone vertical
Cable Horizontal TC 2 TC 1 TC 0 Demarc

3 Fibra Óptica backbone vertical Categoria 6 STP Cable Horizontal Categoría 6 UTP

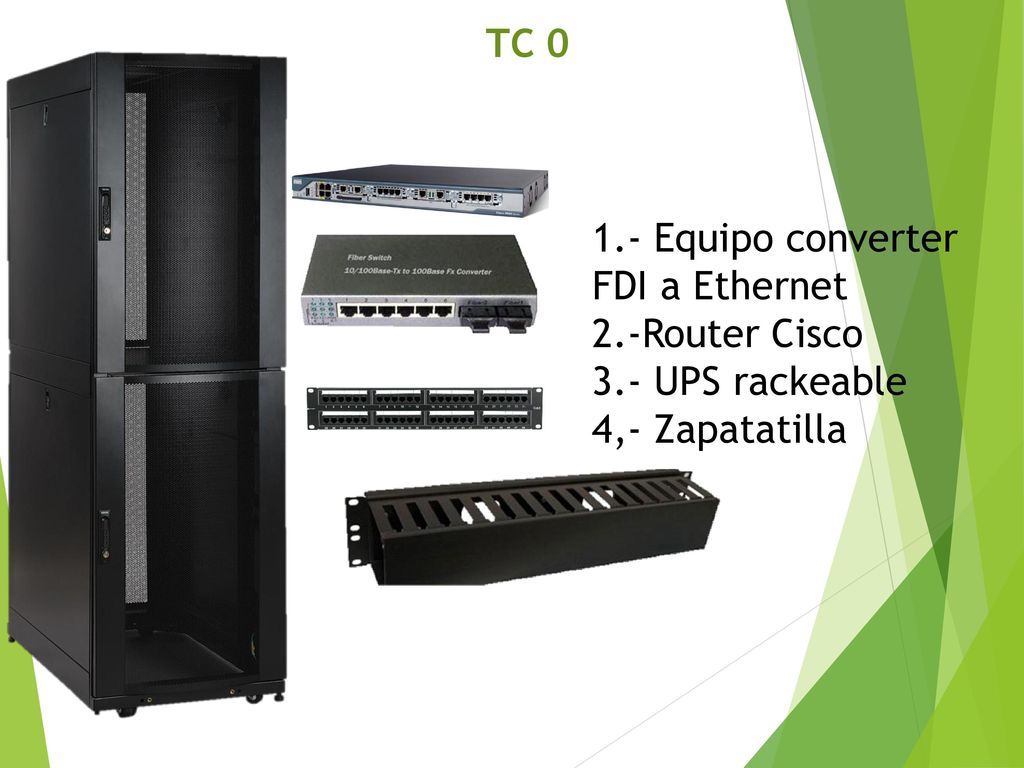

4 TC 0 1.- Equipo converter FDI a Ethernet 2.-Router Cisco 3.- UPS rackeable 4,- Zapatatilla

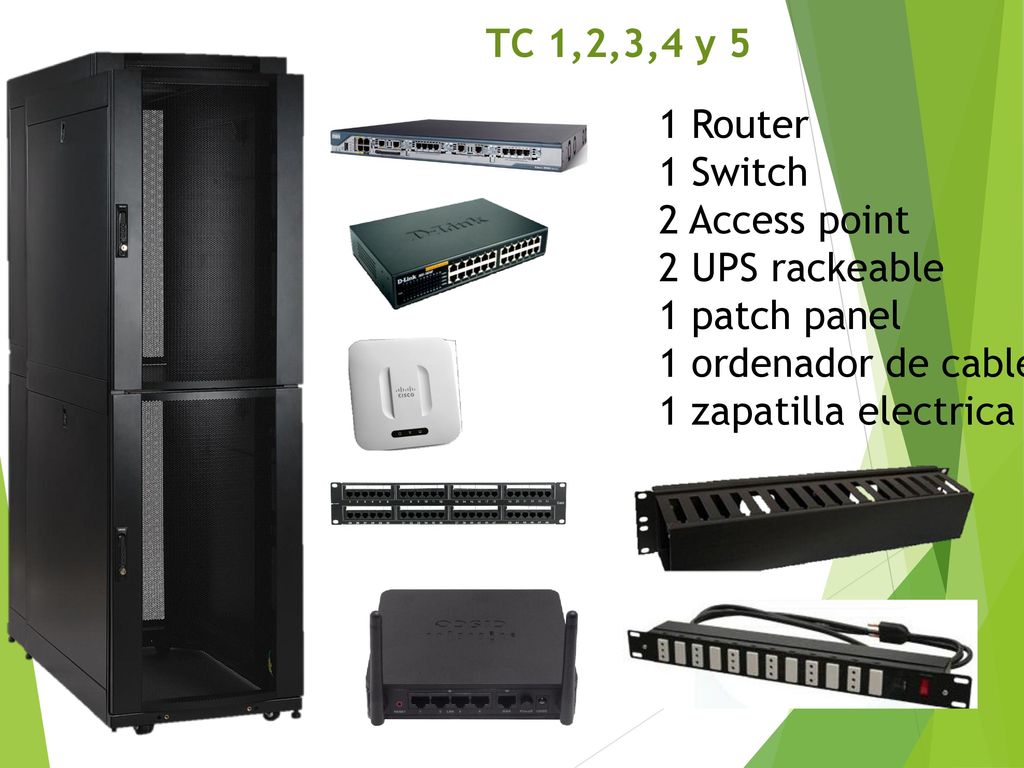

5 TC 1,2,3,4 y 5 1 Router 1 Switch 2 Access point 2 UPS rackeable 1 patch panel 1 ordenador de cable 1 zapatilla electrica

6 Materiales Canaletas Faceplate conectores rj45 Patch cord Fundas otros

7 Oficina 1 WA 50 m2 6 estaciones de trabajo 3 impresoras en red 1 Wlan
2 cámara ip

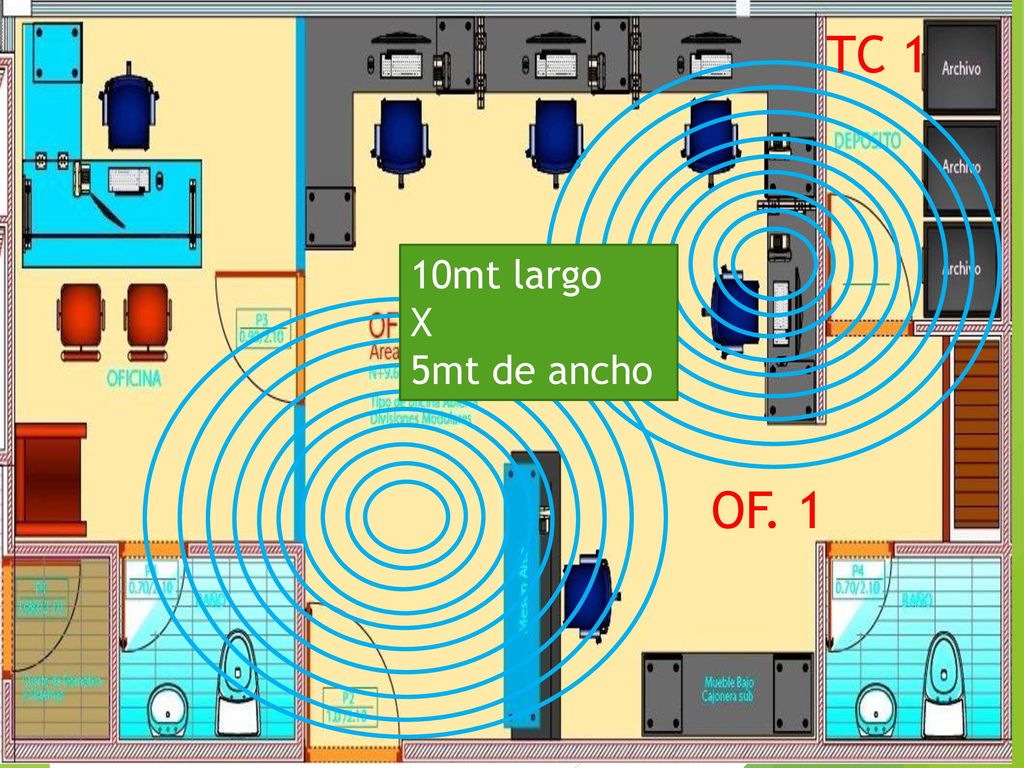

8 TC 1 10mt largo X 5mt de ancho OF. 1

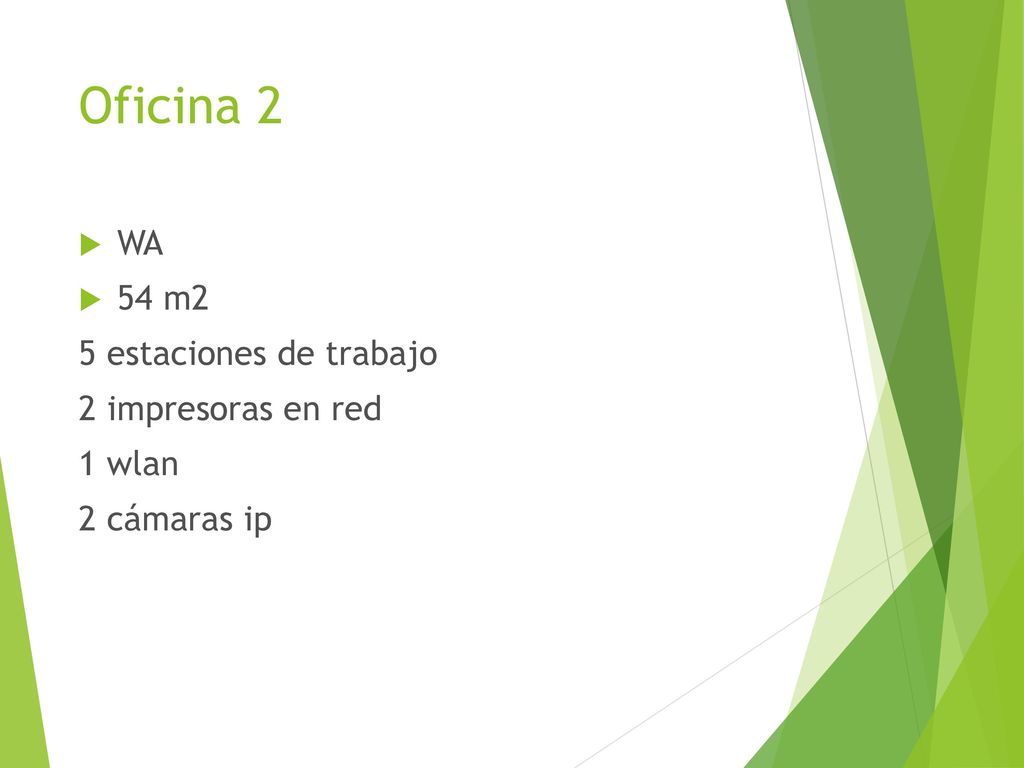

9 Oficina 2 WA 54 m2 5 estaciones de trabajo 2 impresoras en red 1 wlan
2 cámaras ip

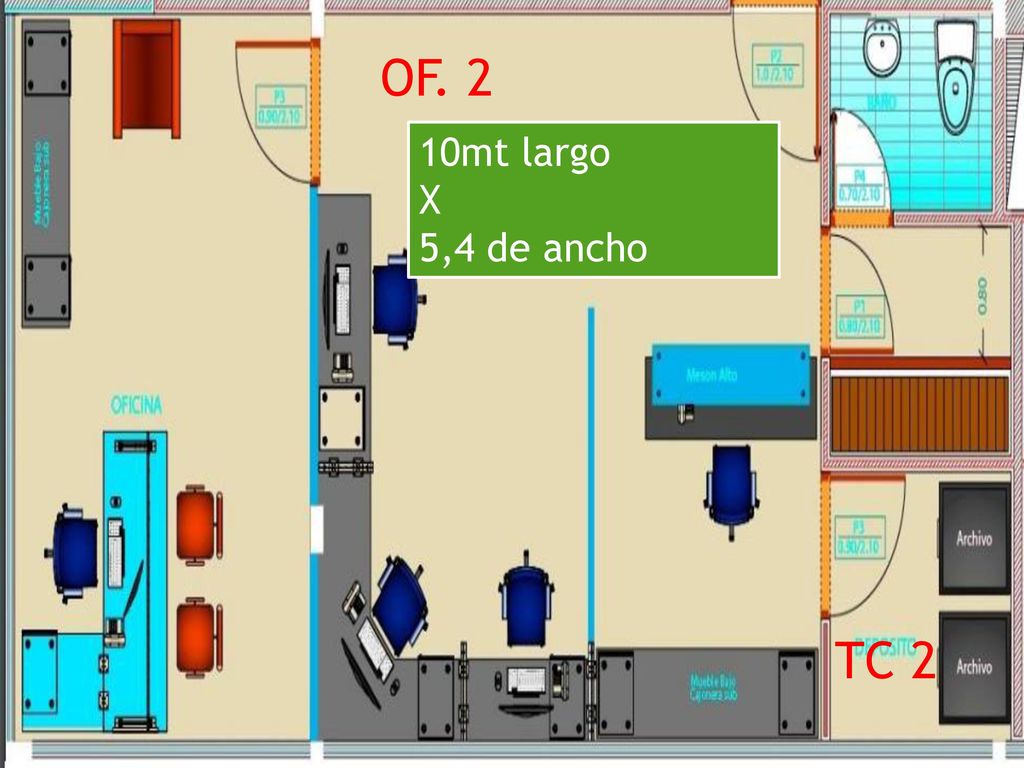

10 OF. 2 10mt largo X 5,4 de ancho TC 2

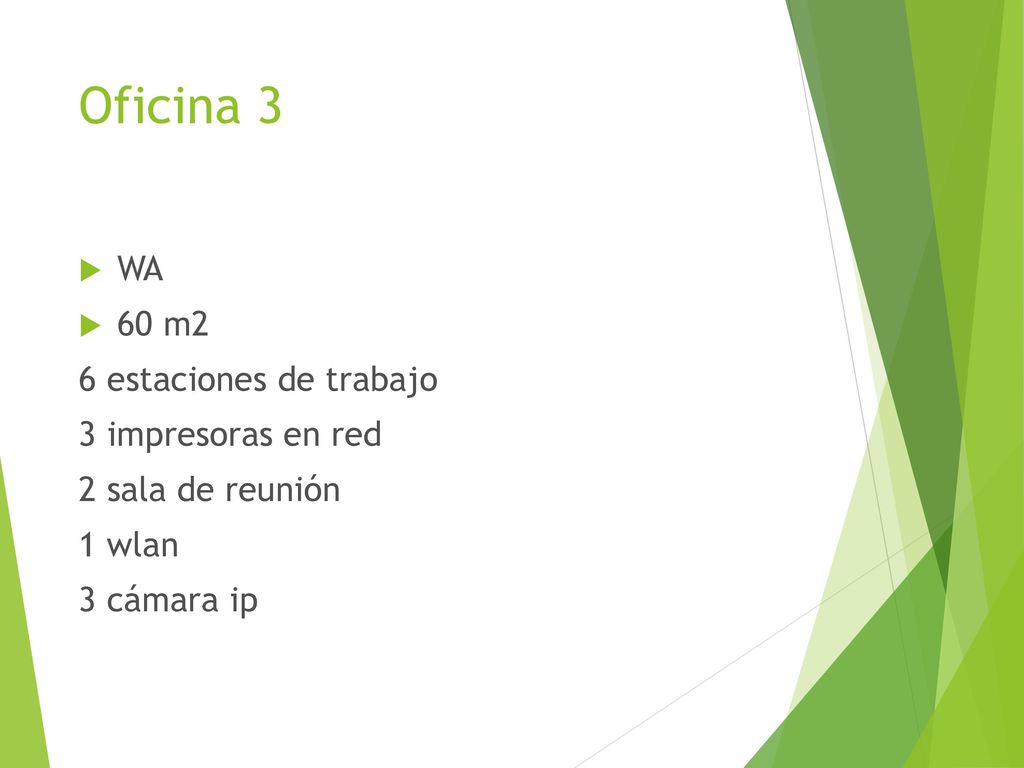

11 Oficina 3 WA 60 m2 6 estaciones de trabajo 3 impresoras en red
2 sala de reunión 1 wlan 3 cámara ip

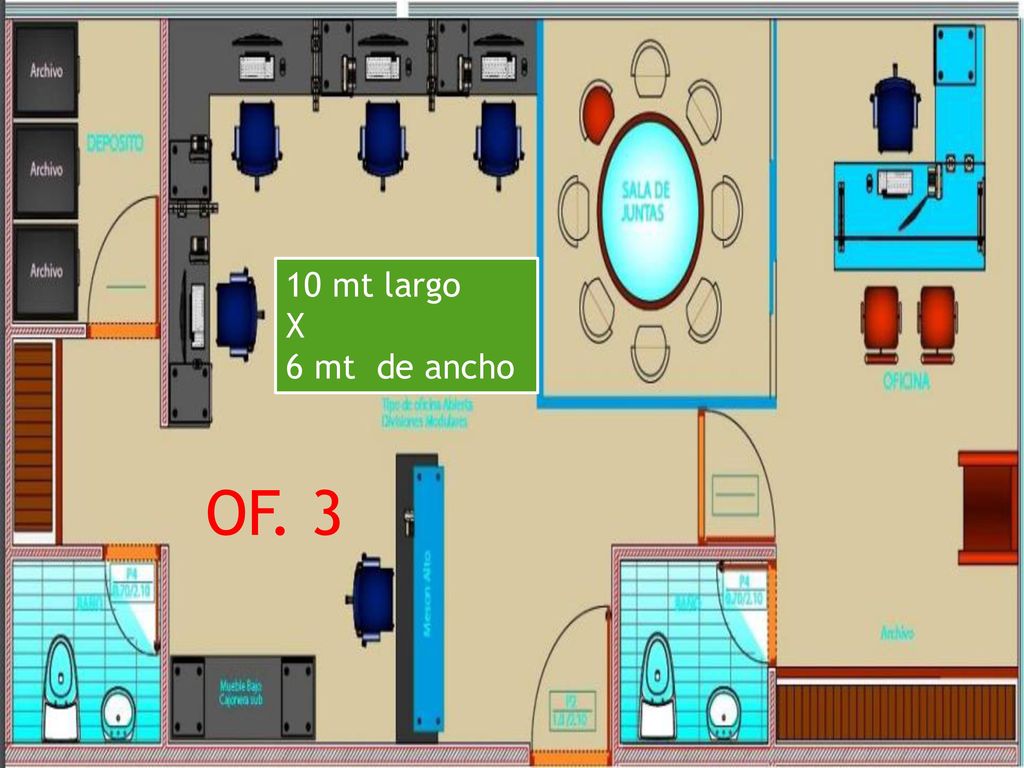

12 10 mt largo X 6 mt de ancho OF. 3

13 Oficina 4 WA 70 m2 8 estaciones de trabajo 2 Sala de reunión
4 impresoras en red 1 wlan 3 cámara ip

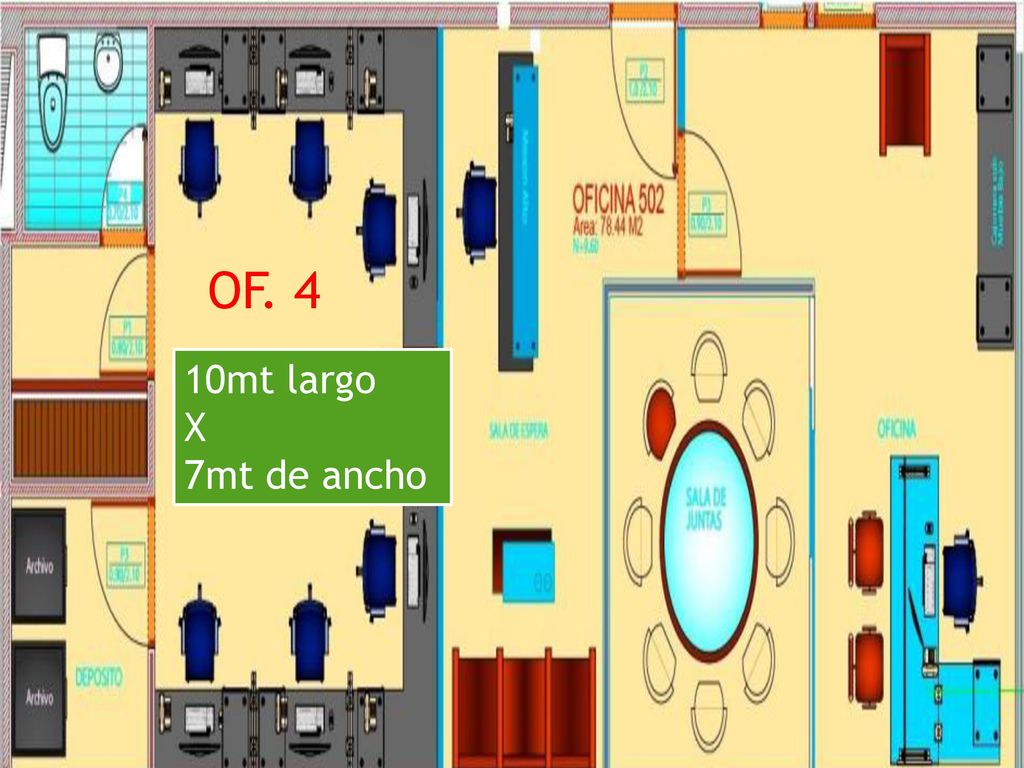

14 OF. 4 10mt largo X 7mt de ancho

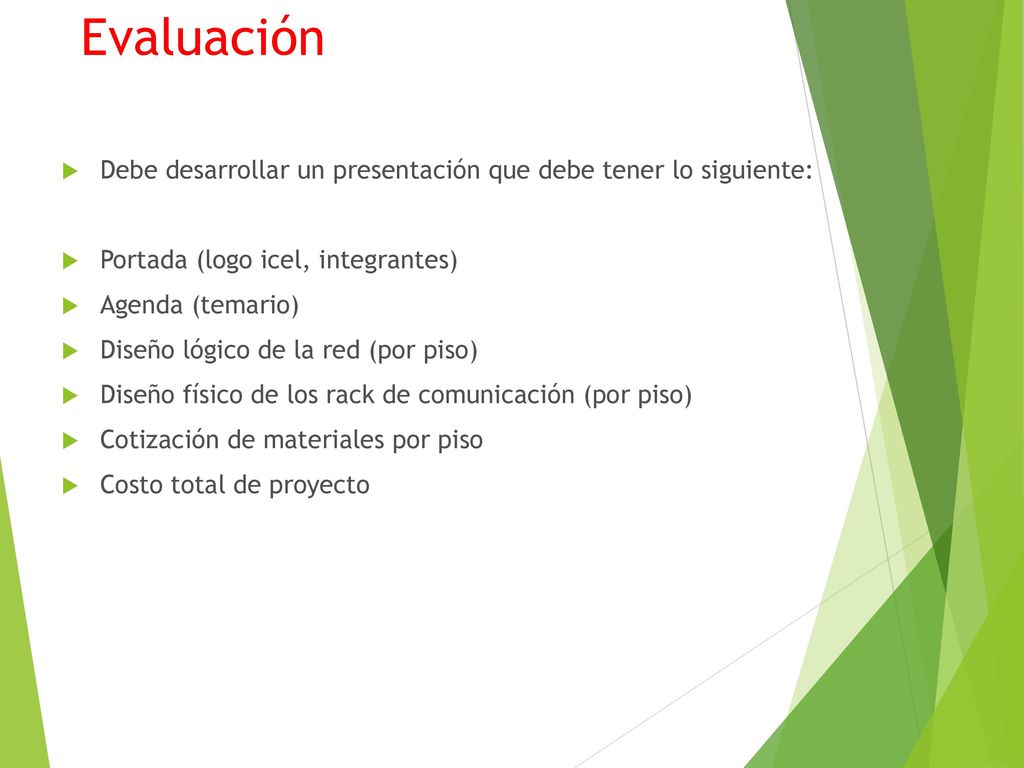

15 Evaluación Debe desarrollar un presentación que debe tener lo siguiente: Portada (logo icel, integrantes) Agenda (temario) Diseño lógico de la red (por piso) Diseño físico de los rack de comunicación (por piso) Cotización de materiales por piso Costo total de proyecto

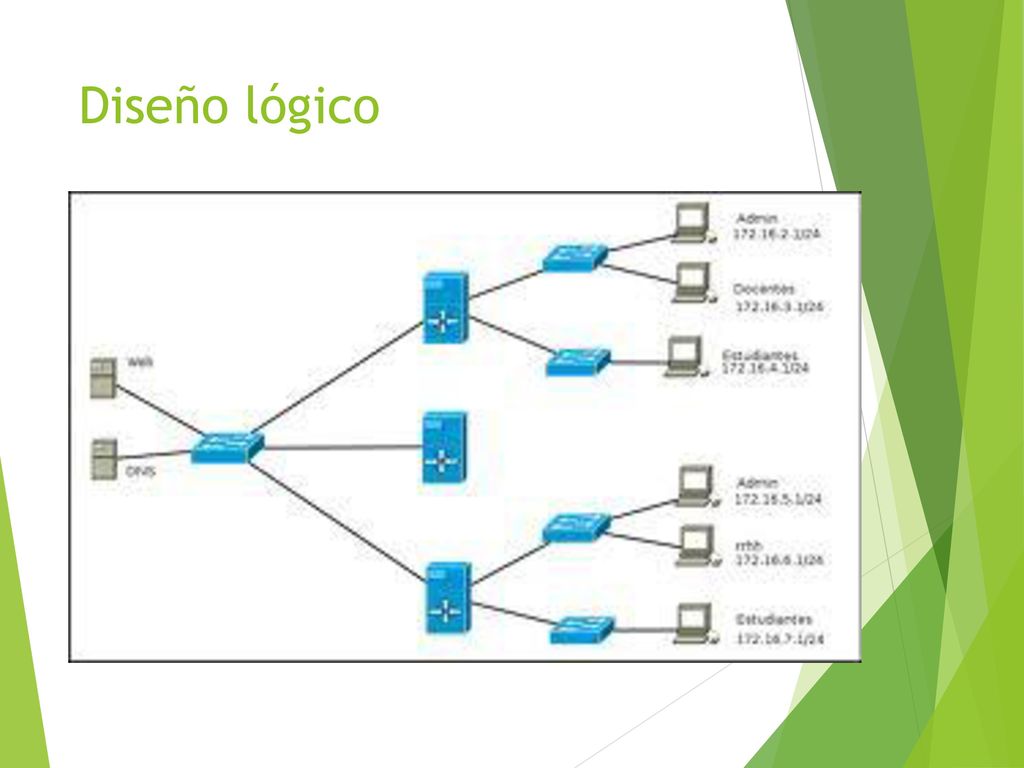

16 Diseño lógico

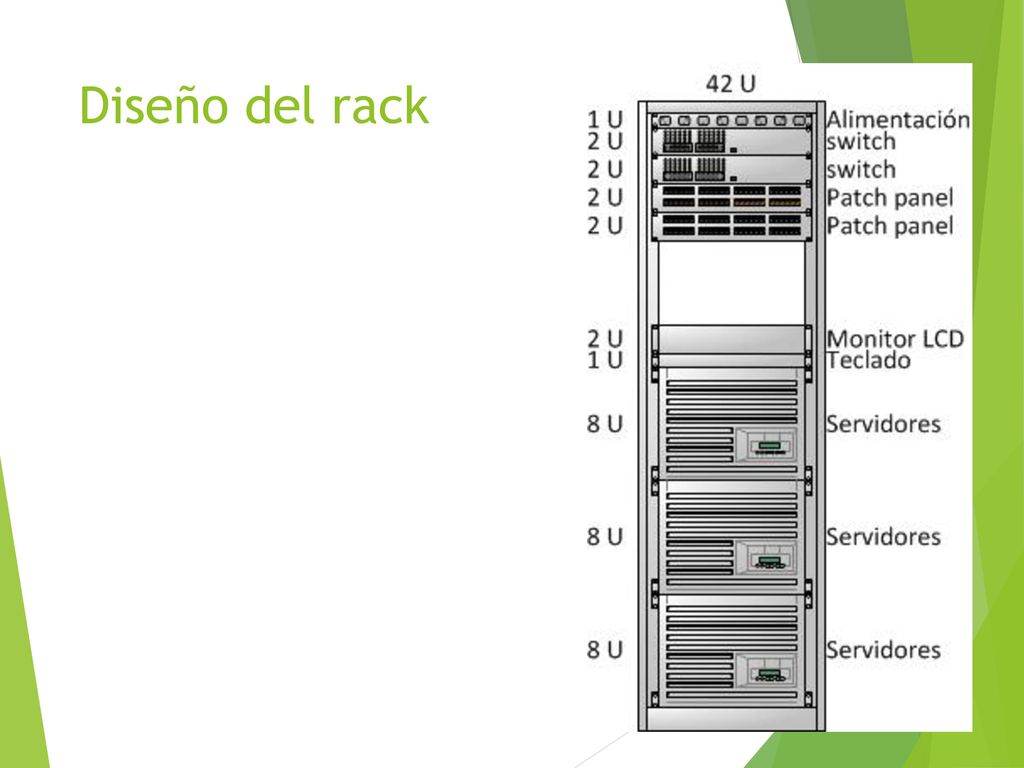

17 Diseño del rack

18 cotización Cotizaciones producto Descripcion Proveedor valor Iva total
Rack Gabinete 42 U 90 cm puerta de vidrio Marca Linkmade $ $ $ Switch Cisco v no adm $ $ $

19 Costo total del proyecto

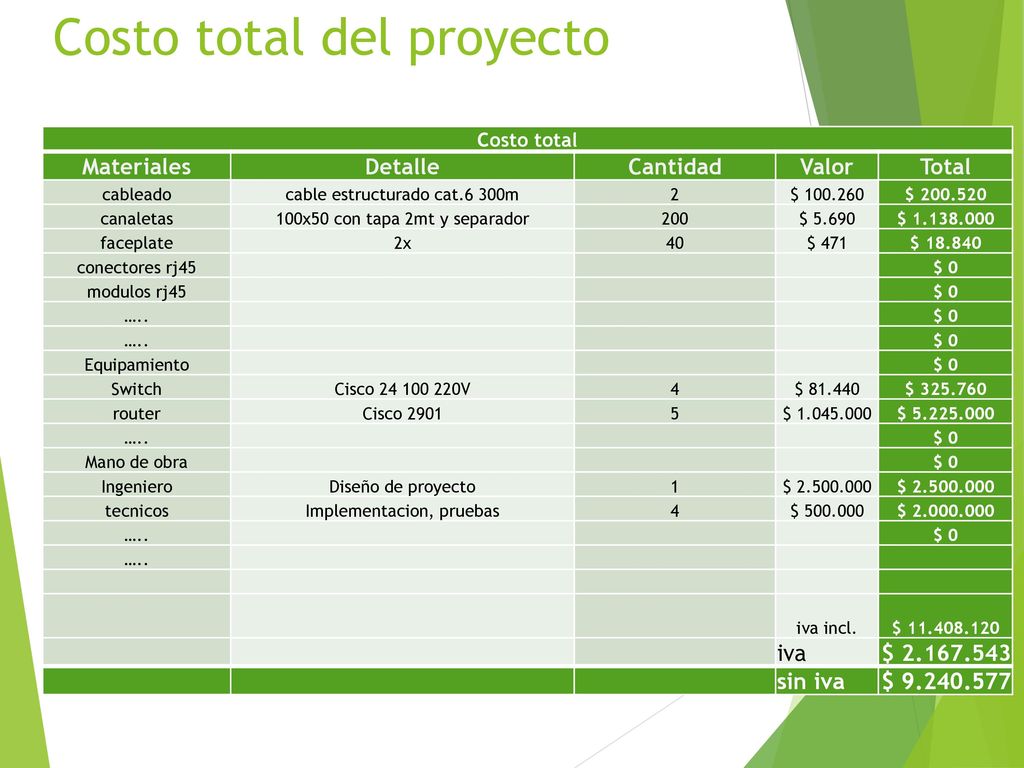

Materiales Detalle Cantidad Valor Total cableado cable estructurado cat.6 300m 2 $ $ canaletas 100x50 con tapa 2mt y separador 200 $ 5.690 $ faceplate 2x 40 $ 471 $ conectores rj45 $ 0 modulos rj45 ….. Equipamiento Switch Cisco V 4 $ $ router Cisco 2901 5 $ $ Mano de obra Ingeniero Diseño de proyecto 1 $ tecnicos Implementacion, pruebas $ $ iva incl. $ iva $ sin iva $
