PROCESOS REVERSIBLES E IRREVERSIBLES

Presentación del tema: "PROCESOS REVERSIBLES E IRREVERSIBLES"— Transcripción de la presentación:

1 PROCESOS REVERSIBLES E IRREVERSIBLES

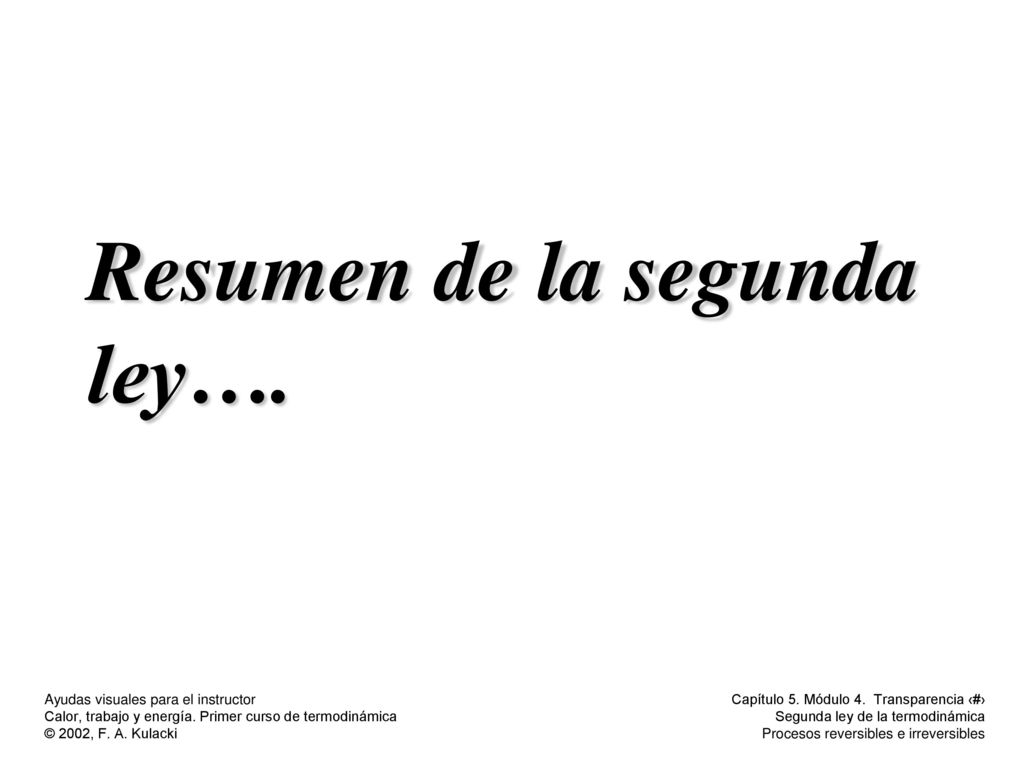

2 Resumen de la segunda ley….

3 Nunca ha sido refutada experimentalmente.

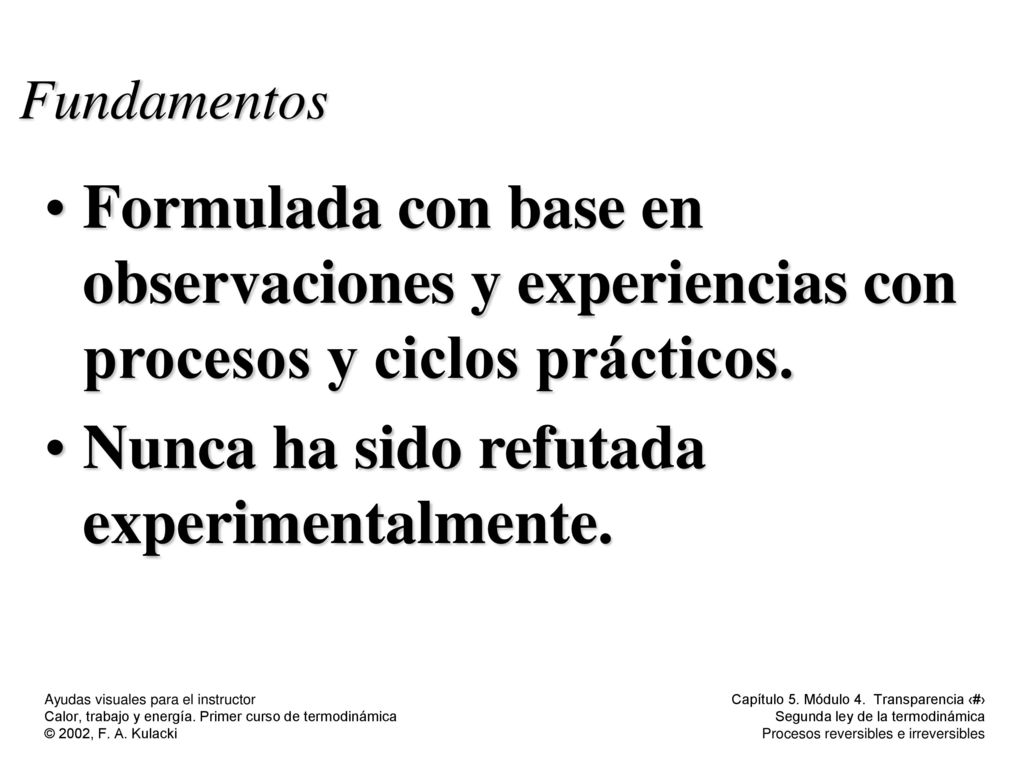

Fundamentos Formulada con base en observaciones y experiencias con procesos y ciclos prácticos. Nunca ha sido refutada experimentalmente.

4 Se puede probar sólo en forma indirecta.

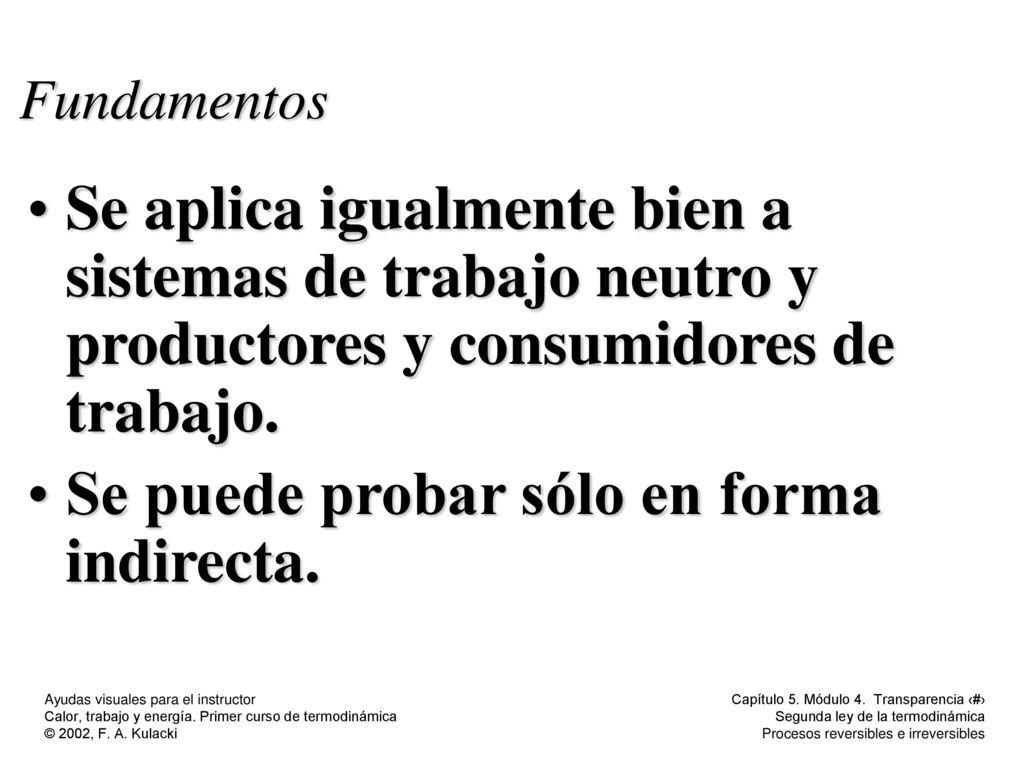

Fundamentos Se aplica igualmente bien a sistemas de trabajo neutro y productores y consumidores de trabajo. Se puede probar sólo en forma indirecta.

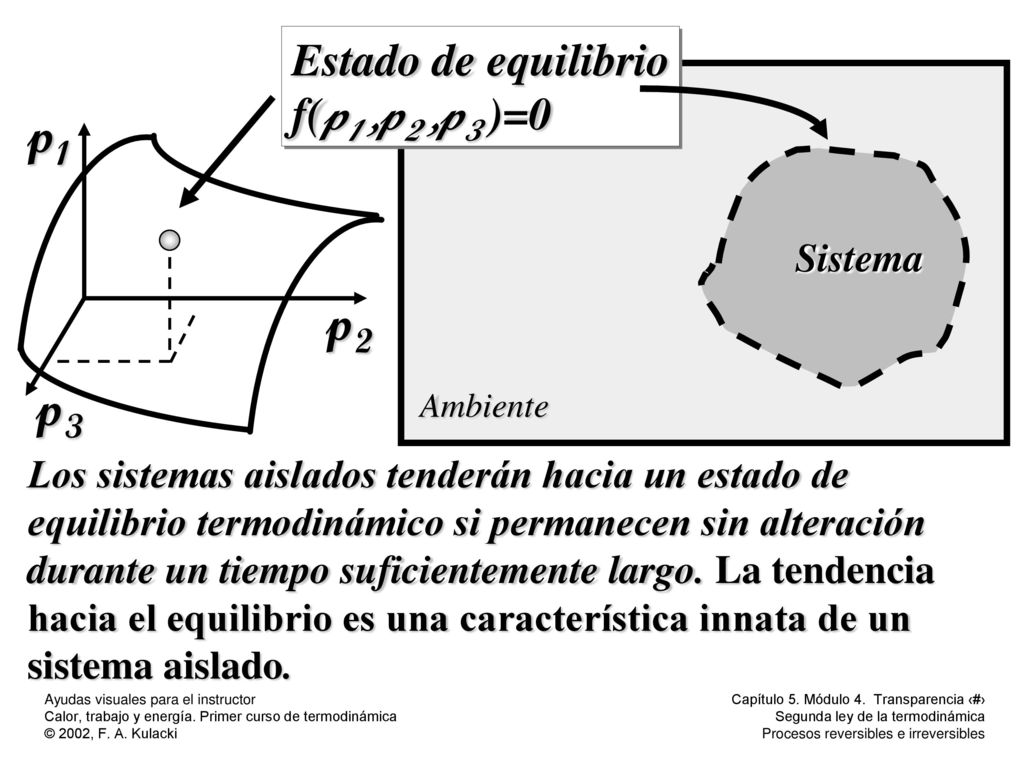

5 p1 p2 p3 Estado de equilibrio f(p1 ,p2 ,p3 )=0 Sistema
Ambiente p1 p3 p2 Estado de equilibrio f(p1 ,p2 ,p3 )=0 Los sistemas aislados tenderán hacia un estado de equilibrio termodinámico si permanecen sin alteración durante un tiempo suficientemente largo. La tendencia hacia el equilibrio es una característica innata de un sistema aislado.

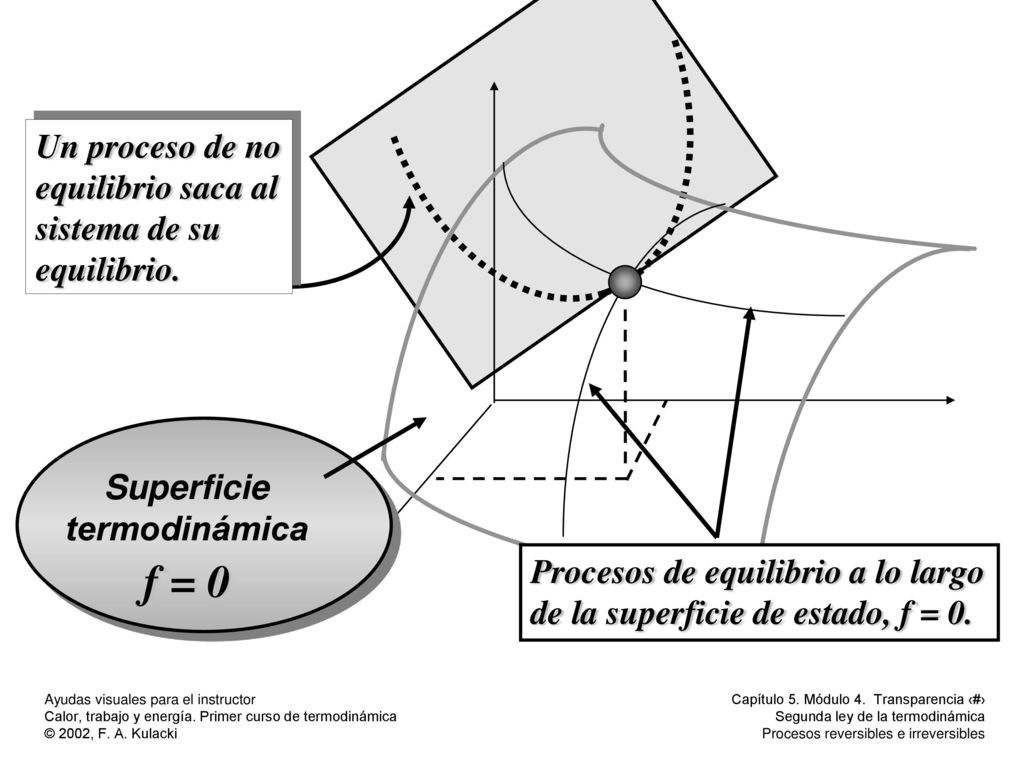

6 f = 0 p1 Un proceso de no equilibrio saca al sistema de su equilibrio.
Superficie termodinámica Procesos de equilibrio a lo largo de la superficie de estado, f = 0. Un proceso de no equilibrio saca al sistema de su equilibrio.

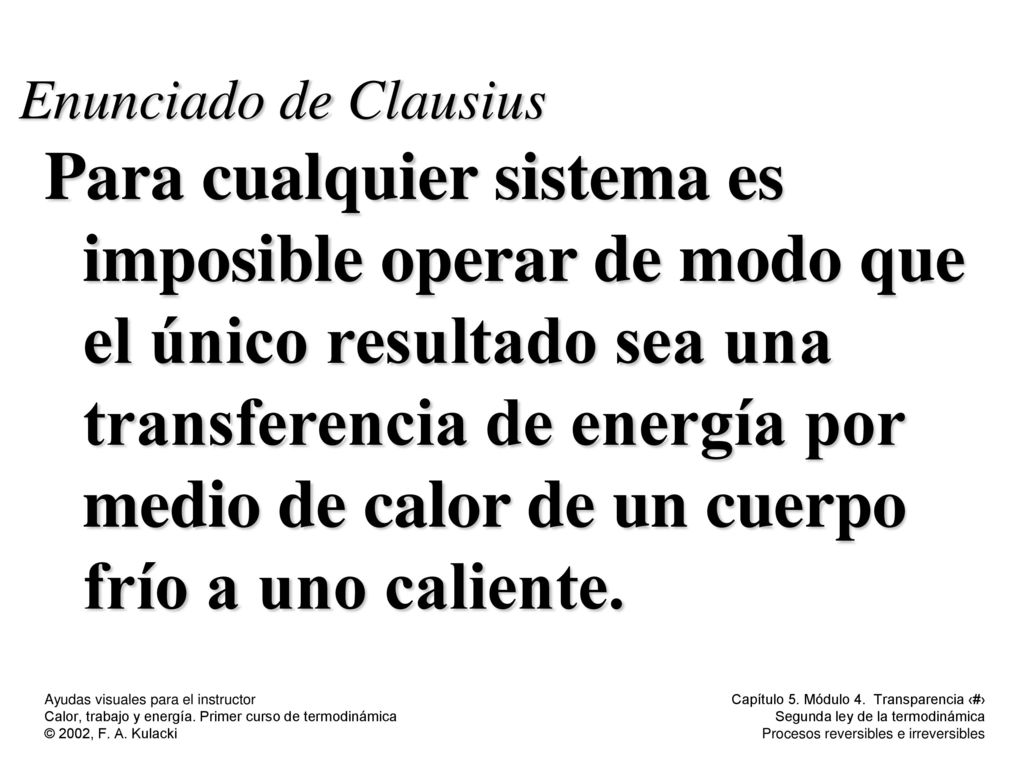

7 Enunciado de Clausius Para cualquier sistema es imposible operar de modo que el único resultado sea una transferencia de energía por medio de calor de un cuerpo frío a uno caliente.

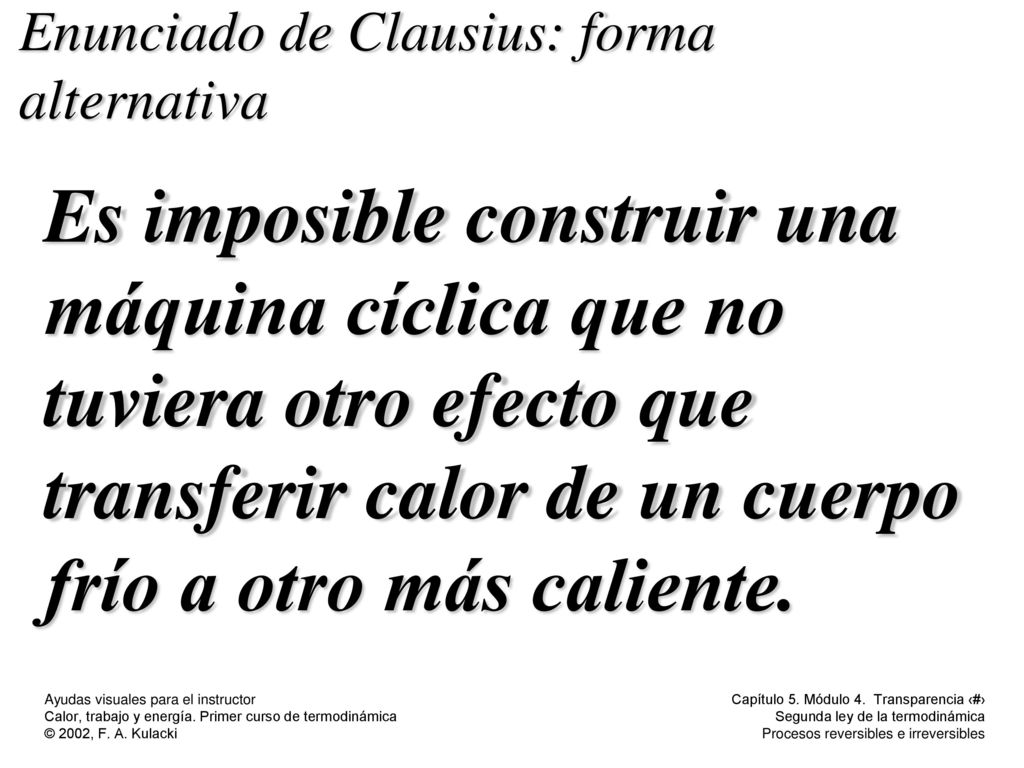

8 Enunciado de Clausius: forma alternativa
Es imposible construir una máquina cíclica que no tuviera otro efecto que transferir calor de un cuerpo frío a otro más caliente.

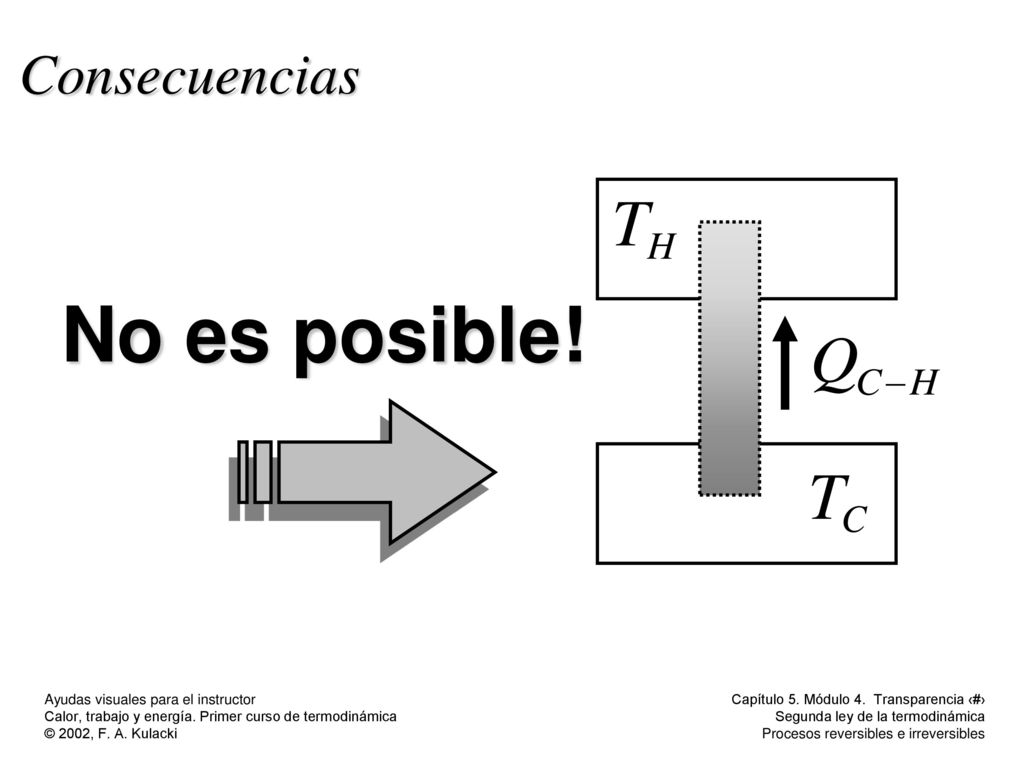

9 Consecuencias No es posible!

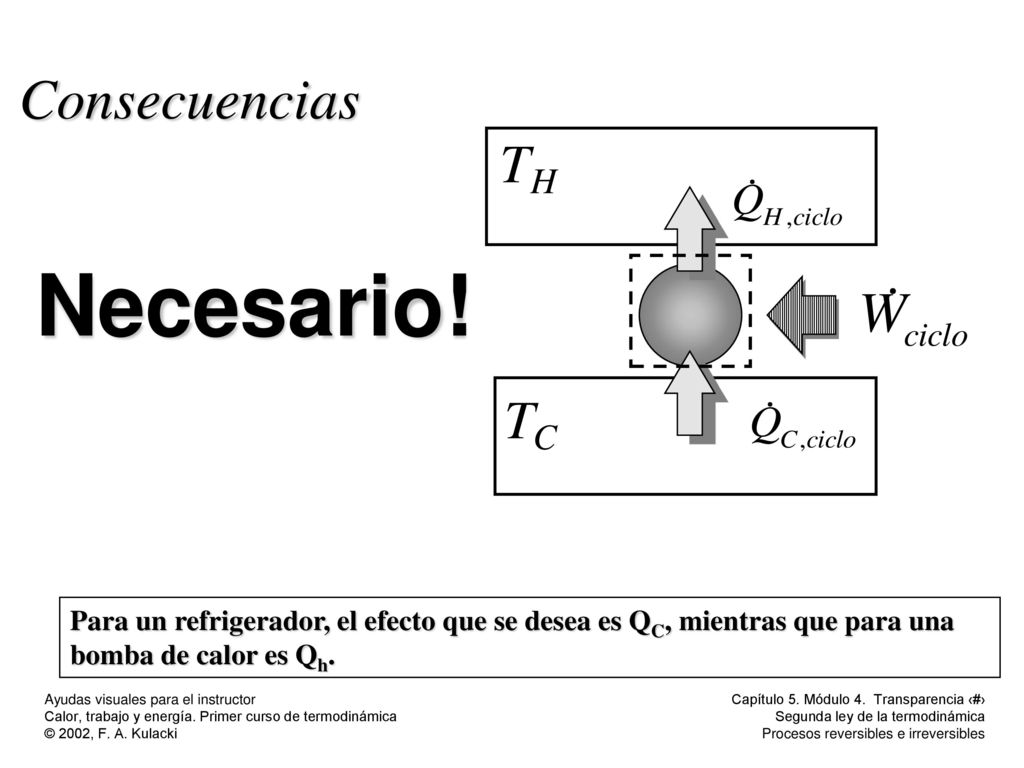

10 Necesario! Consecuencias
Para un refrigerador, el efecto que se desea es QC, mientras que para una bomba de calor es Qh. Necesario!

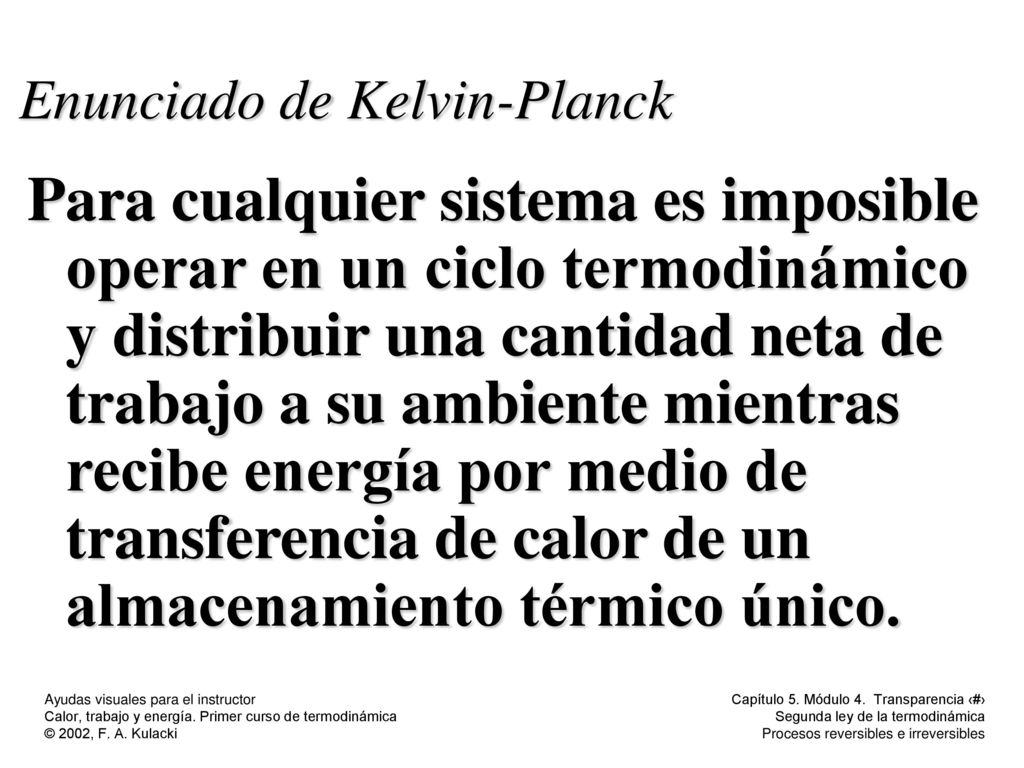

11 Enunciado de Kelvin-Planck
Para cualquier sistema es imposible operar en un ciclo termodinámico y distribuir una cantidad neta de trabajo a su ambiente mientras recibe energía por medio de transferencia de calor de un almacenamiento térmico único.

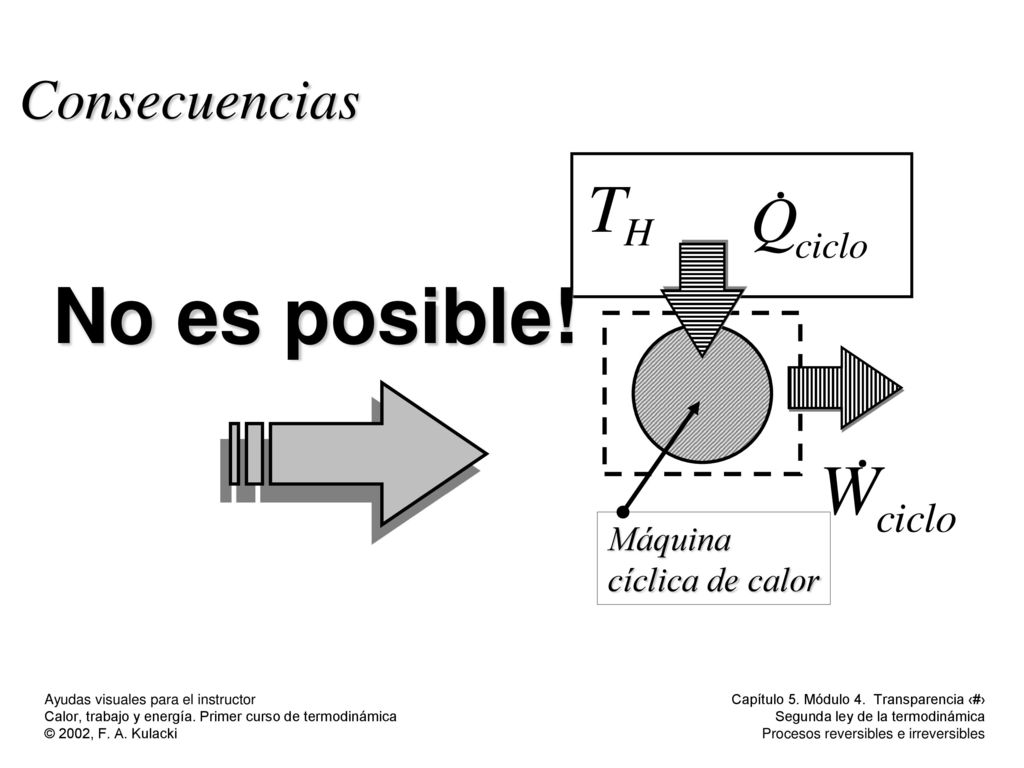

12 Consecuencias Máquina cíclica de calor No es posible!

13 Consecuencias Necesario!

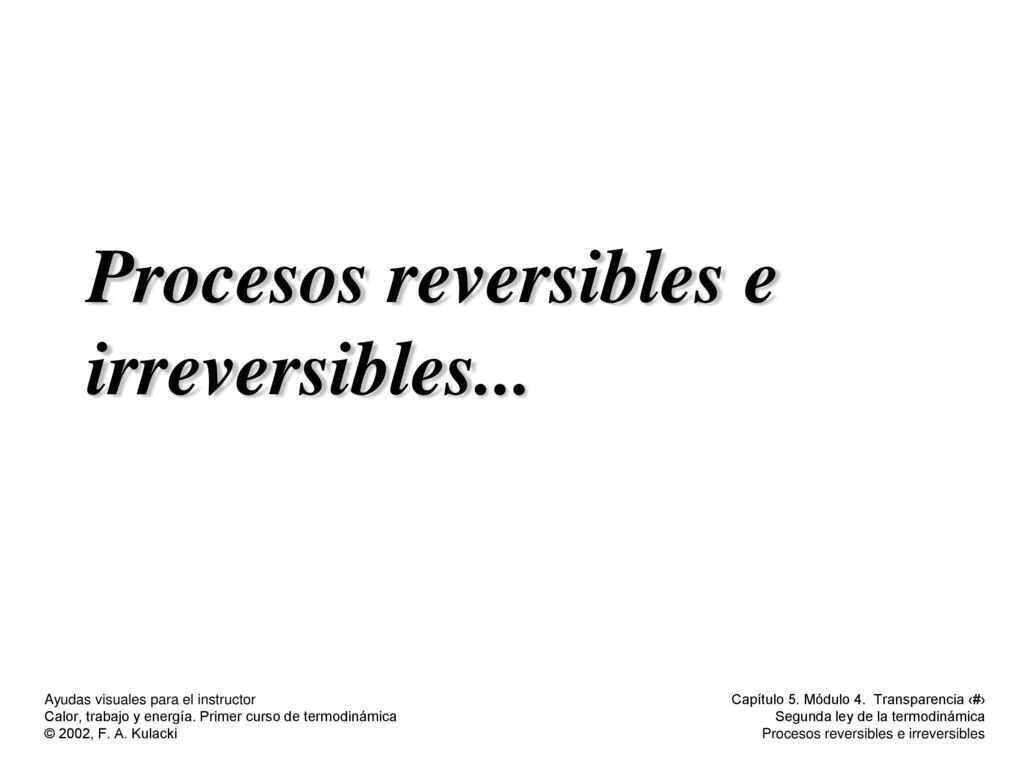

14 Procesos reversibles e irreversibles...

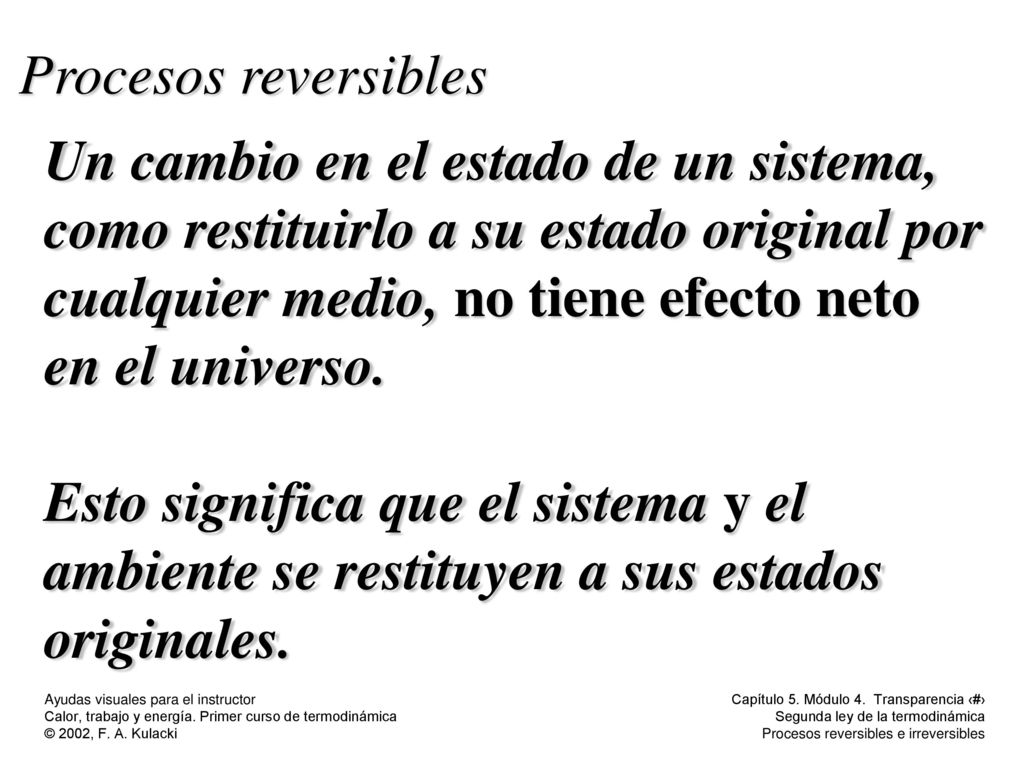

15 Procesos reversibles Un cambio en el estado de un sistema, como restituirlo a su estado original por cualquier medio, no tiene efecto neto en el universo. Esto significa que el sistema y el ambiente se restituyen a sus estados originales.

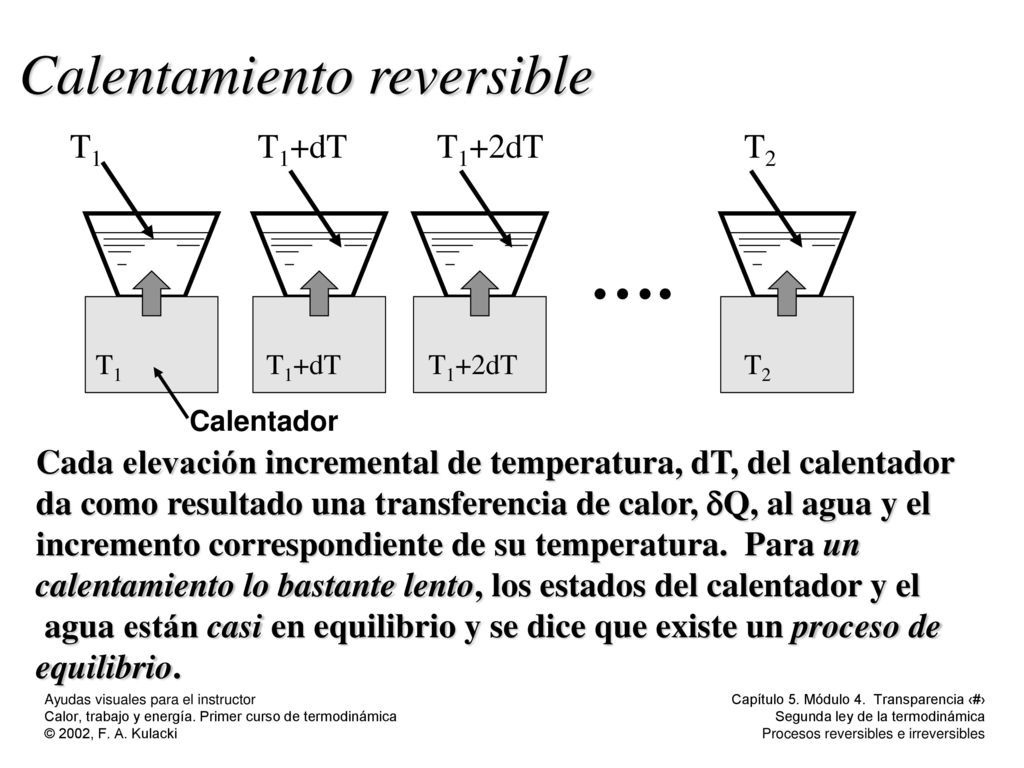

16 Calentamiento reversible
Cada elevación incremental de temperatura, dT, del calentador da como resultado una transferencia de calor, dQ, al agua y el incremento correspondiente de su temperatura. Para un calentamiento lo bastante lento, los estados del calentador y el agua están casi en equilibrio y se dice que existe un proceso de equilibrio. T1 T1+dT T1+2dT T2 …. Calentador

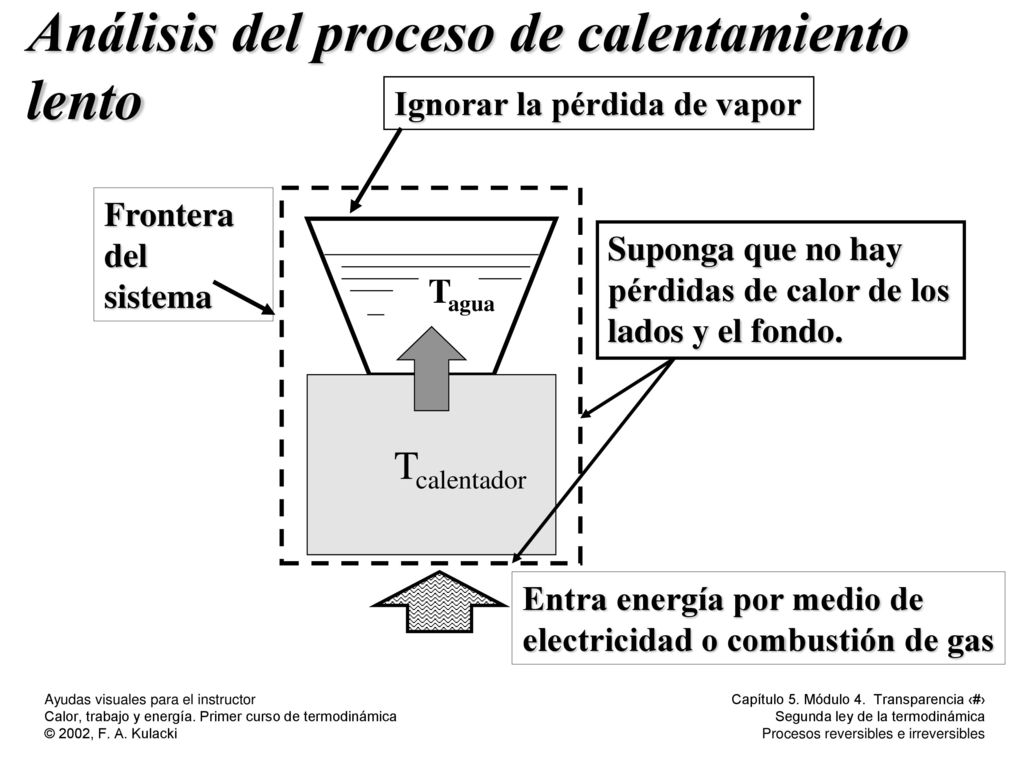

17 Análisis del proceso de calentamiento lento
Tagua Tcalentador Frontera del sistema Entra energía por medio de electricidad o combustión de gas Ignorar la pérdida de vapor Suponga que no hay pérdidas de calor de los lados y el fondo.

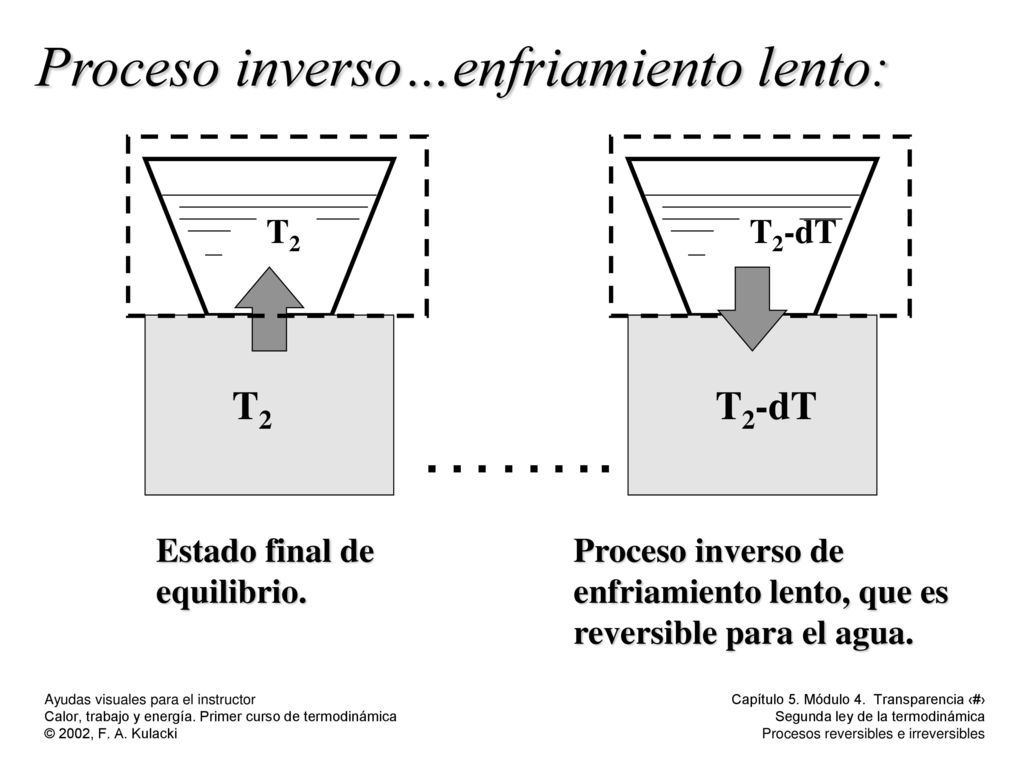

18 …….. Proceso inverso…enfriamiento lento: T2
Estado final de equilibrio. T2-dT Proceso inverso de enfriamiento lento, que es reversible para el agua. ……..

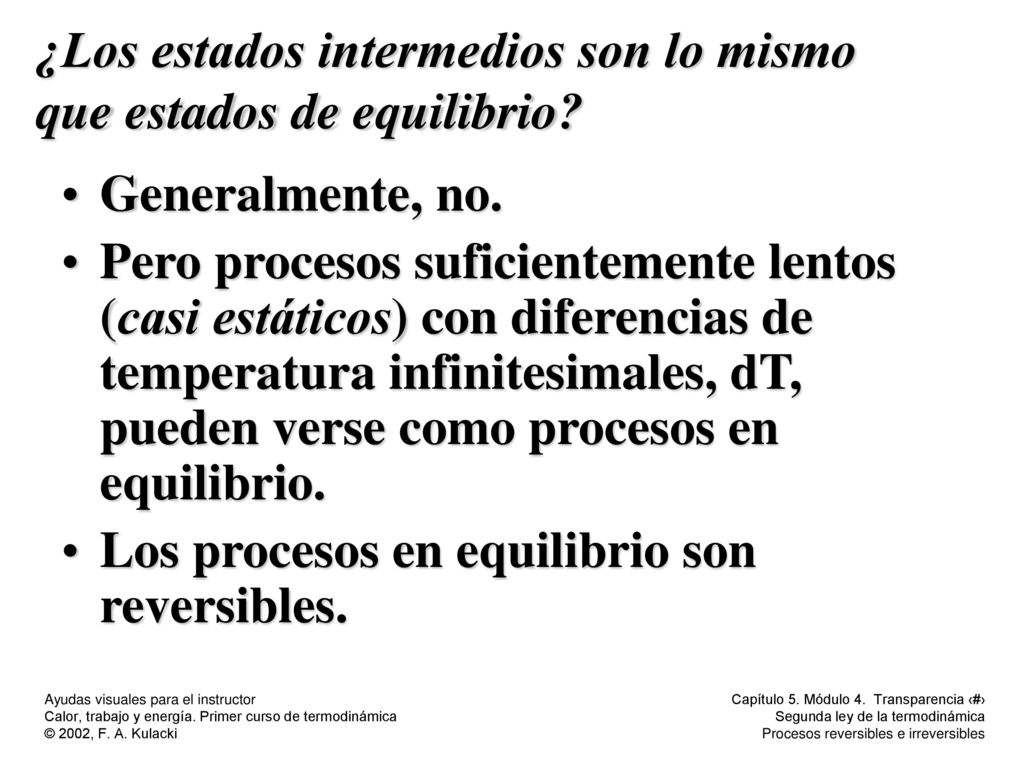

19 ¿Los estados intermedios son lo mismo que estados de equilibrio?
Generalmente, no. Pero procesos suficientemente lentos (casi estáticos) con diferencias de temperatura infinitesimales, dT, pueden verse como procesos en equilibrio. Los procesos en equilibrio son reversibles.

20 S1 a S2 = calentamiento reversible S2 a S1 = enfriamiento
Procesos de equilibrio de calentamiento y enfriamiento a volumen constante. S1 a S2 = calentamiento reversible S2 a S1 = enfriamiento 2 P V T 1

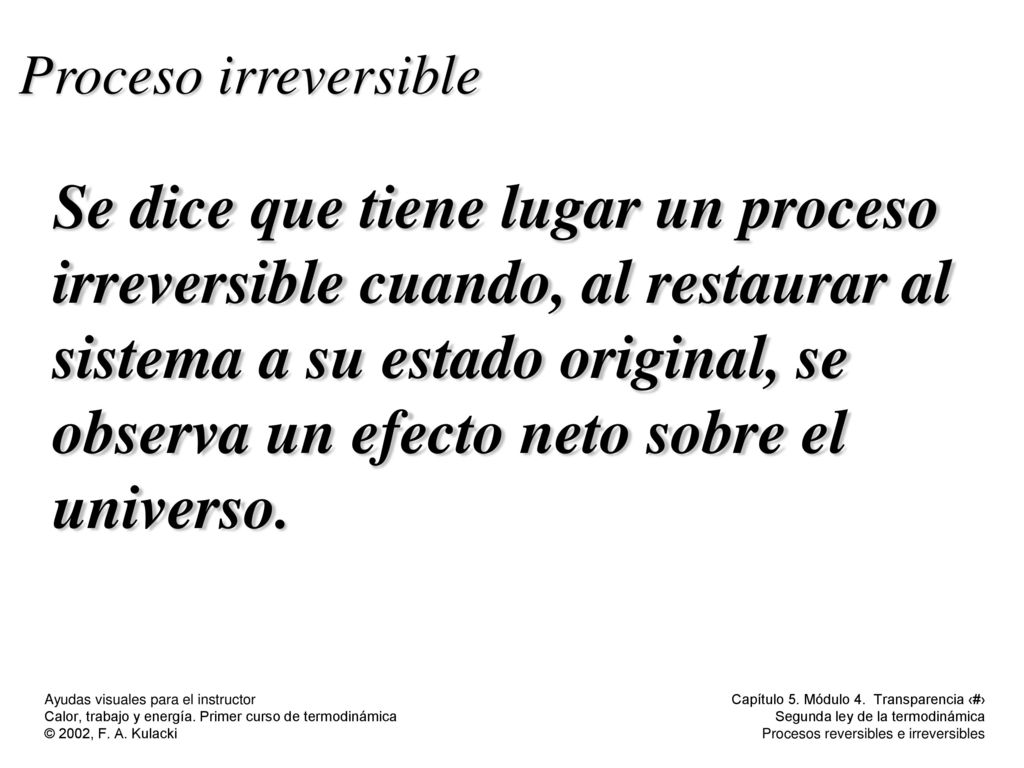

21 Proceso irreversible Se dice que tiene lugar un proceso irreversible cuando, al restaurar al sistema a su estado original, se observa un efecto neto sobre el universo.

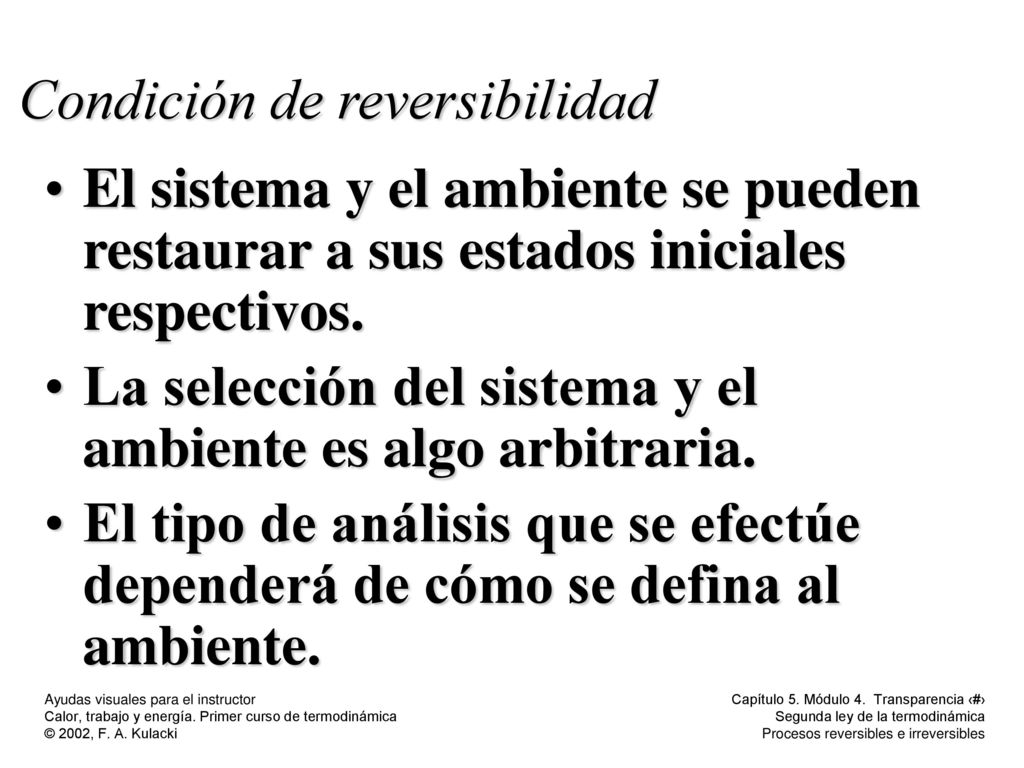

22 Condición de reversibilidad
El sistema y el ambiente se pueden restaurar a sus estados iniciales respectivos. La selección del sistema y el ambiente es algo arbitraria. El tipo de análisis que se efectúe dependerá de cómo se defina al ambiente.

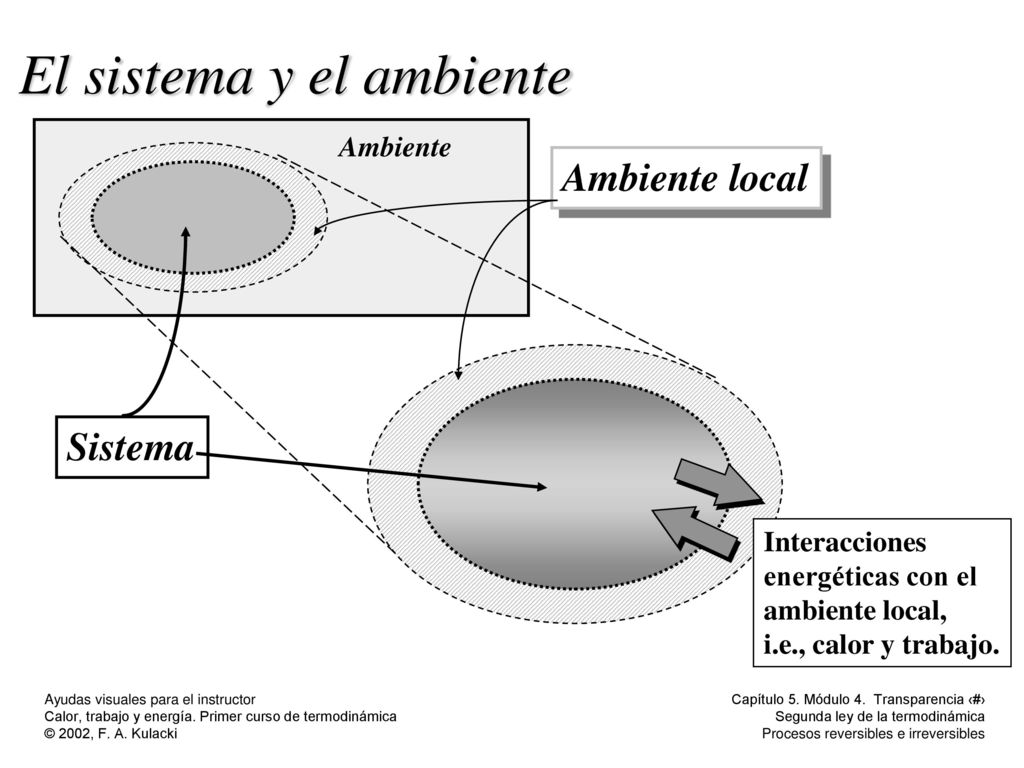

23 El sistema y el ambiente
Ambiente local Sistema Interacciones energéticas con el ambiente local, i.e., calor y trabajo.

24 Procesos internamente reversibles
Los estados intermedios del sistema en procesos internamente reversibles son uniformes. No pueden ocurrir procesos espontáneos dentro del sistema. Nada puede suceder que haga al proceso irreversible.

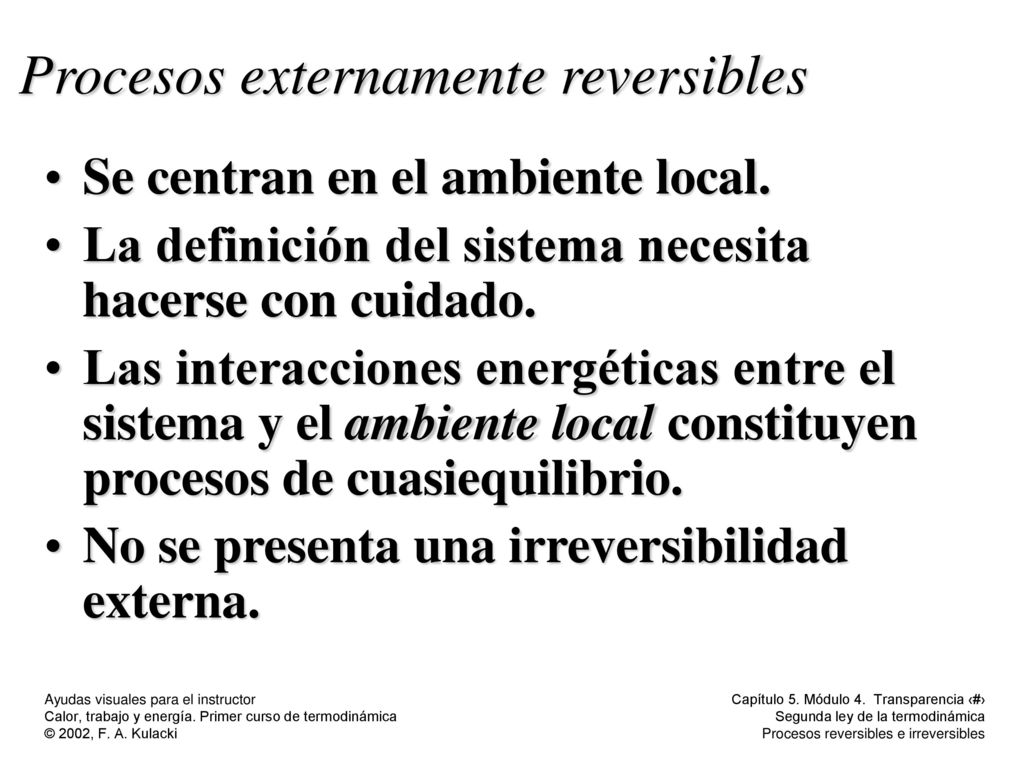

25 Procesos externamente reversibles
Se centran en el ambiente local. La definición del sistema necesita hacerse con cuidado. Las interacciones energéticas entre el sistema y el ambiente local constituyen procesos de cuasiequilibrio. No se presenta una irreversibilidad externa.

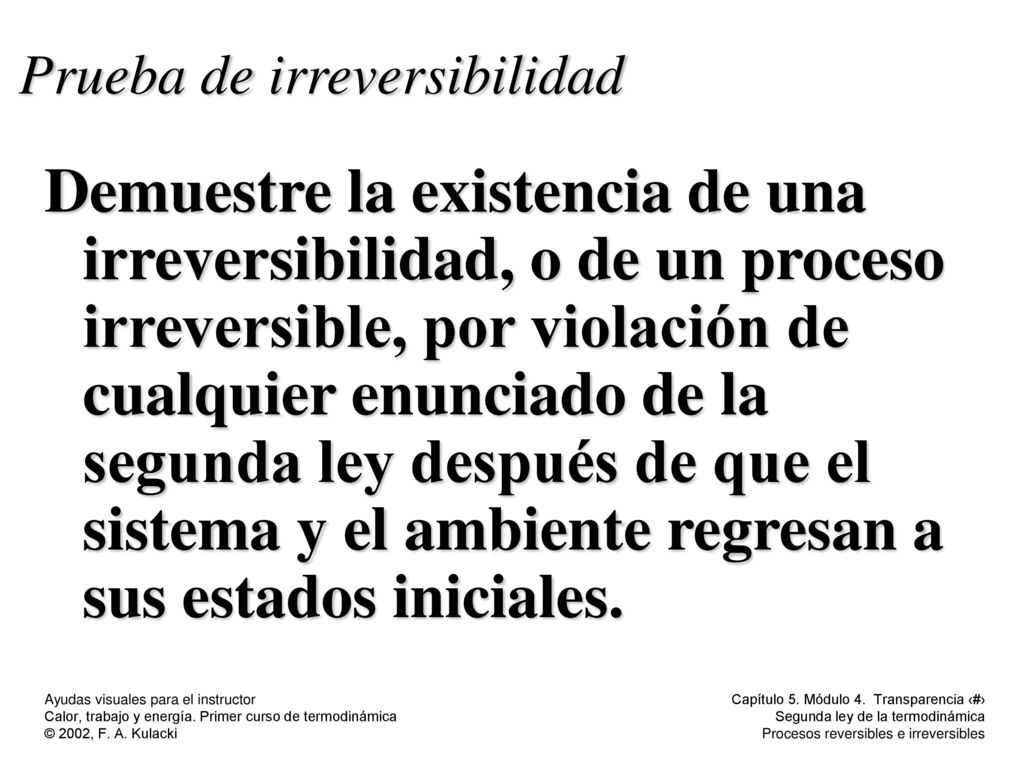

26 Prueba de irreversibilidad
Demuestre la existencia de una irreversibilidad, o de un proceso irreversible, por violación de cualquier enunciado de la segunda ley después de que el sistema y el ambiente regresan a sus estados iniciales.

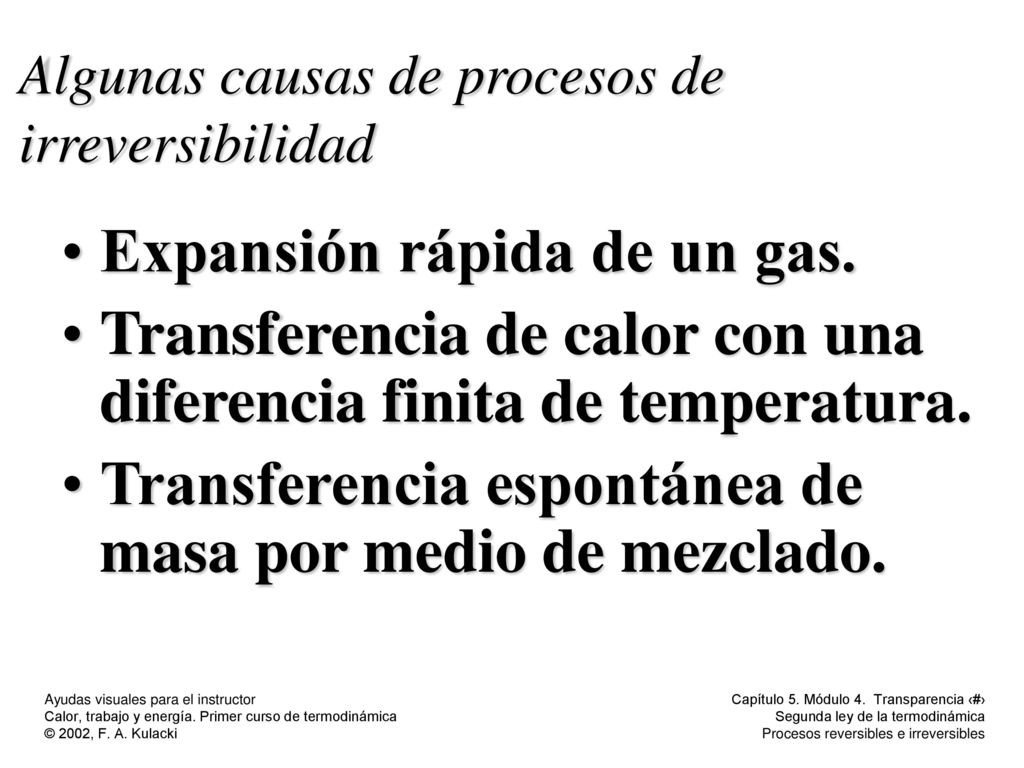

27 Algunas causas de procesos de irreversibilidad
Expansión rápida de un gas. Transferencia de calor con una diferencia finita de temperatura. Transferencia espontánea de masa por medio de mezclado.

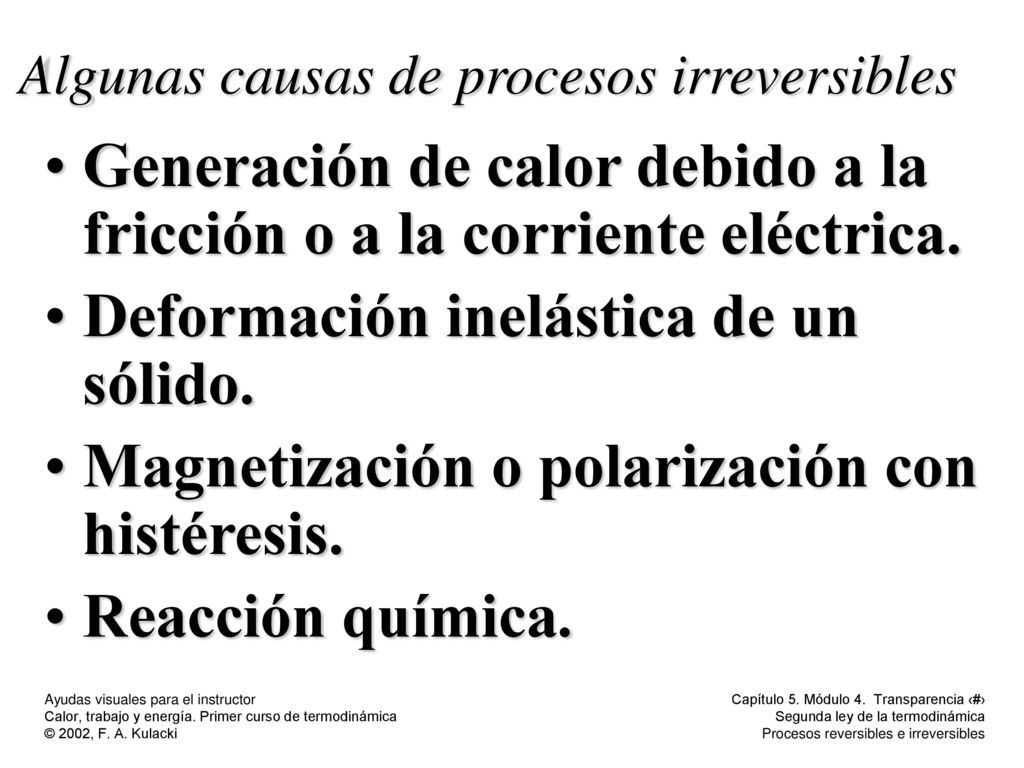

28 Algunas causas de procesos irreversibles
Generación de calor debido a la fricción o a la corriente eléctrica. Deformación inelástica de un sólido. Magnetización o polarización con histéresis. Reacción química.

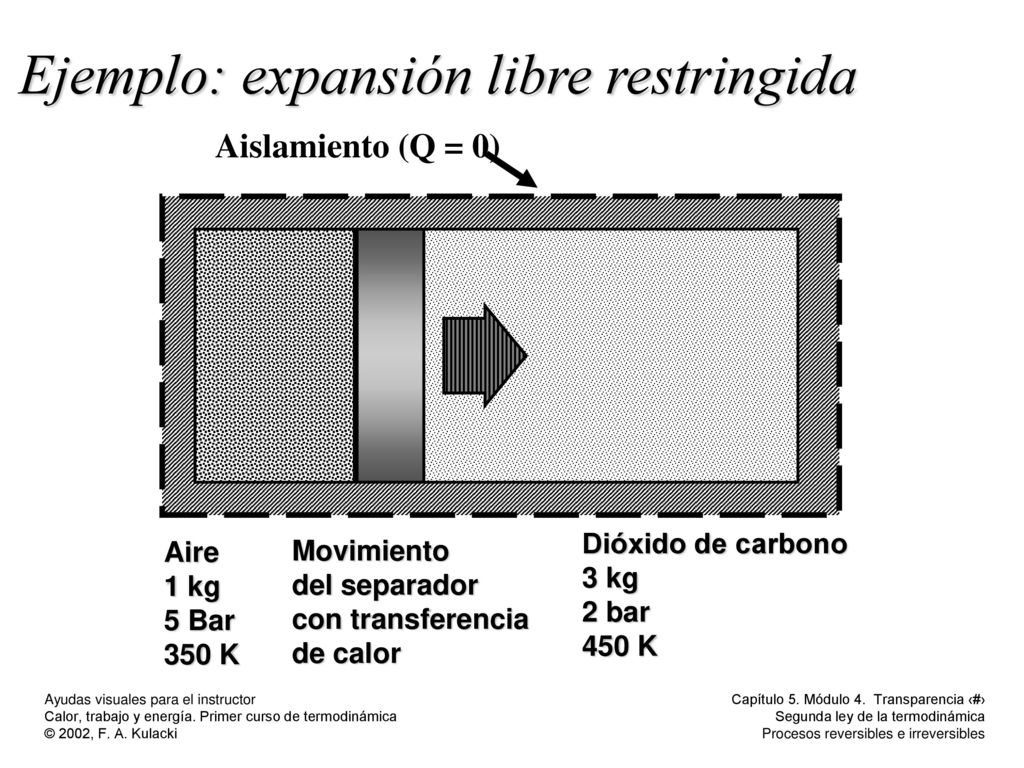

29 Ejemplo: expansión libre restringida
Aire 1 kg 5 Bar 350 K Movimiento del separador con transferencia de calor Dióxido de carbono 3 kg 2 bar 450 K Aislamiento (Q = 0)

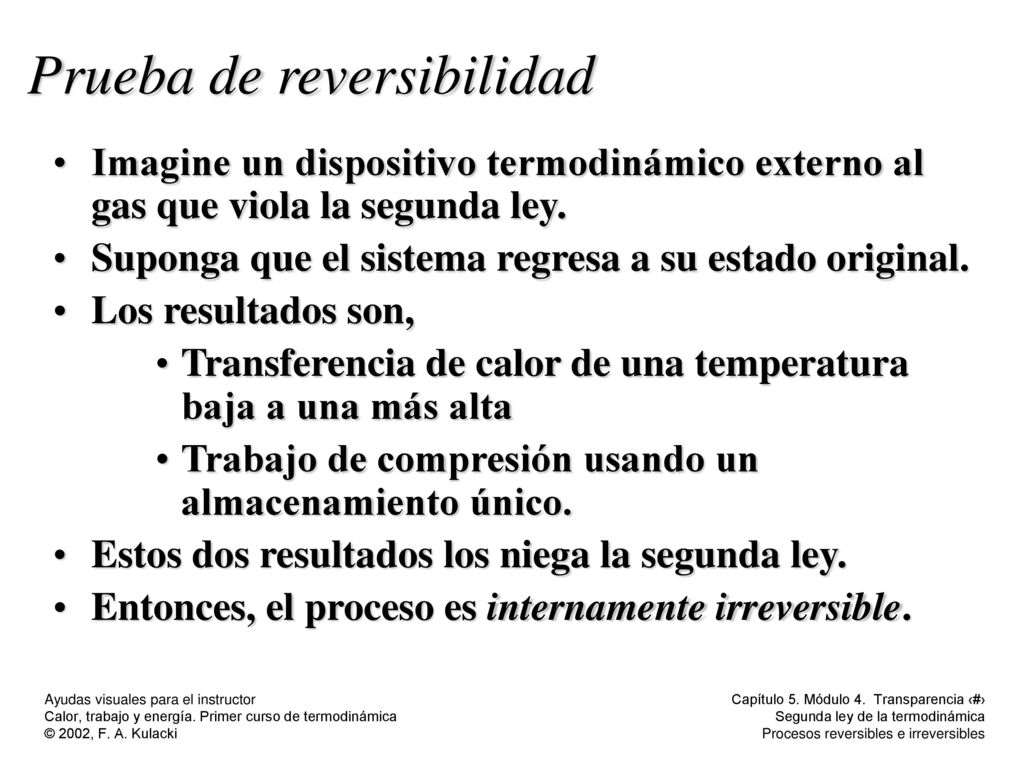

30 Prueba de reversibilidad
Imagine un dispositivo termodinámico externo al gas que viola la segunda ley. Suponga que el sistema regresa a su estado original. Los resultados son, Transferencia de calor de una temperatura baja a una más alta Trabajo de compresión usando un almacenamiento único. Estos dos resultados los niega la segunda ley. Entonces, el proceso es internamente irreversible.

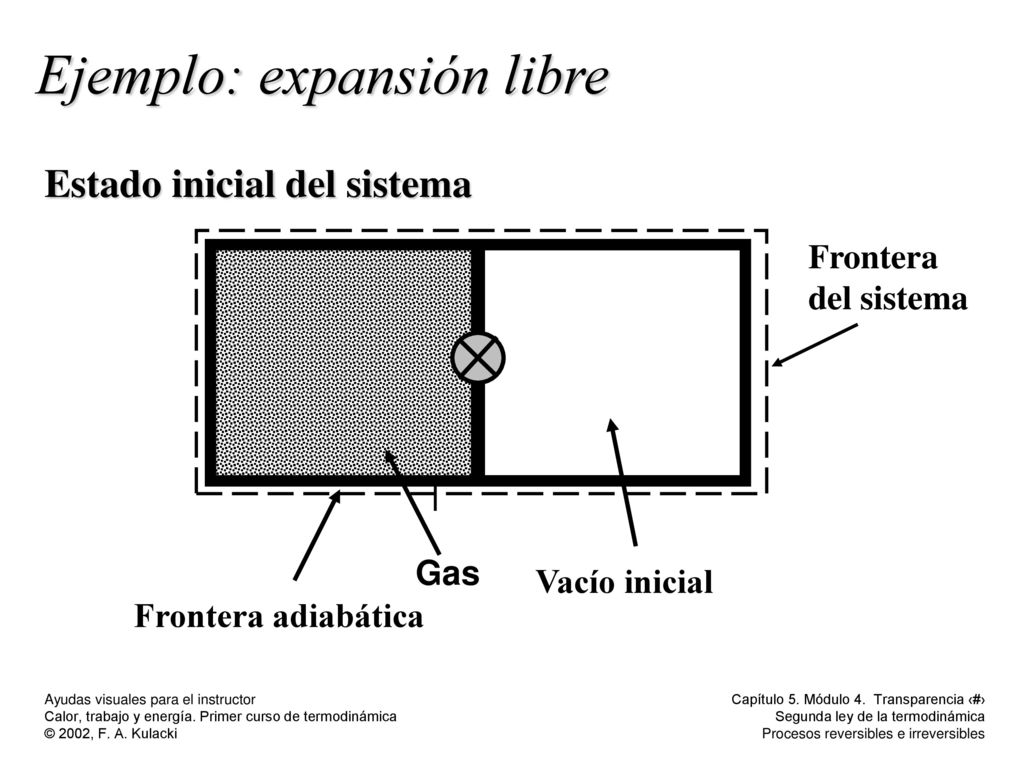

31 Ejemplo: expansión libre
Estado inicial del sistema Frontera del sistema Frontera adiabática Vacío inicial Gas

32 Expansión libre Estado final del sistema Gas en el estado final

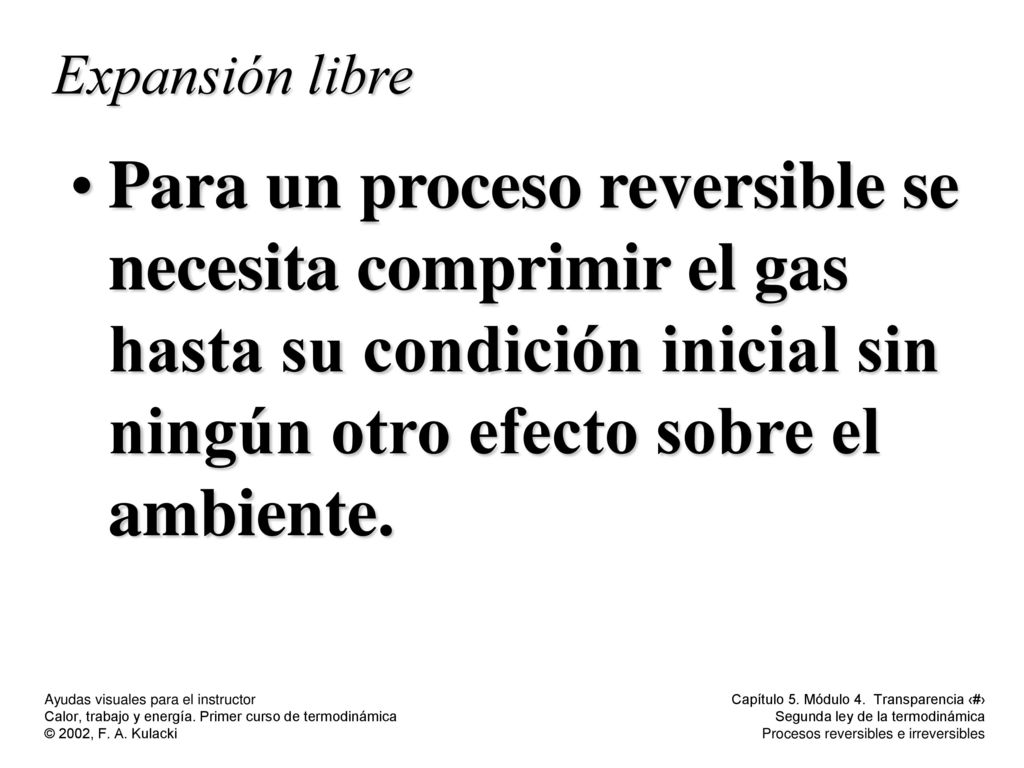

33 Expansión libre Para un proceso reversible se necesita comprimir el gas hasta su condición inicial sin ningún otro efecto sobre el ambiente.

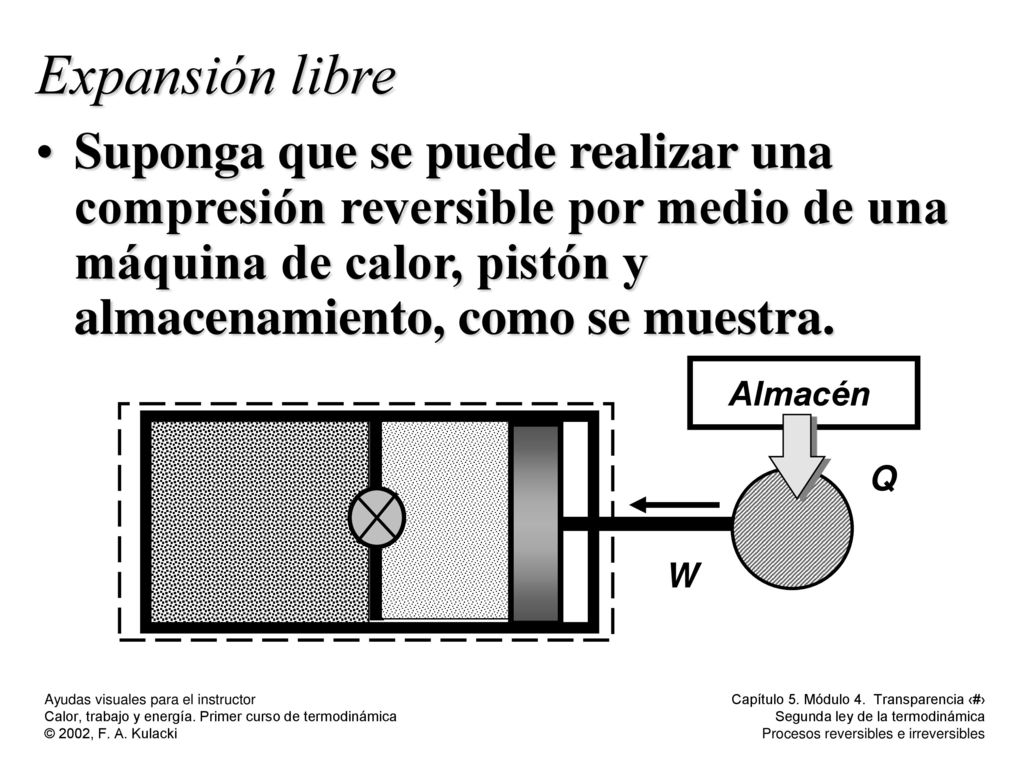

34 Expansión libre Suponga que se puede realizar una compresión reversible por medio de una máquina de calor, pistón y almacenamiento, como se muestra. Almacén W Q

35 Entonces, el proceso de expansión libre es internamente irreversible.
El proceso de compresión no tiene otro efecto sobre el ambiente, pero para realizarlo se viola la forma K-P de la segunda ley. Entonces, el proceso de expansión libre es internamente irreversible.

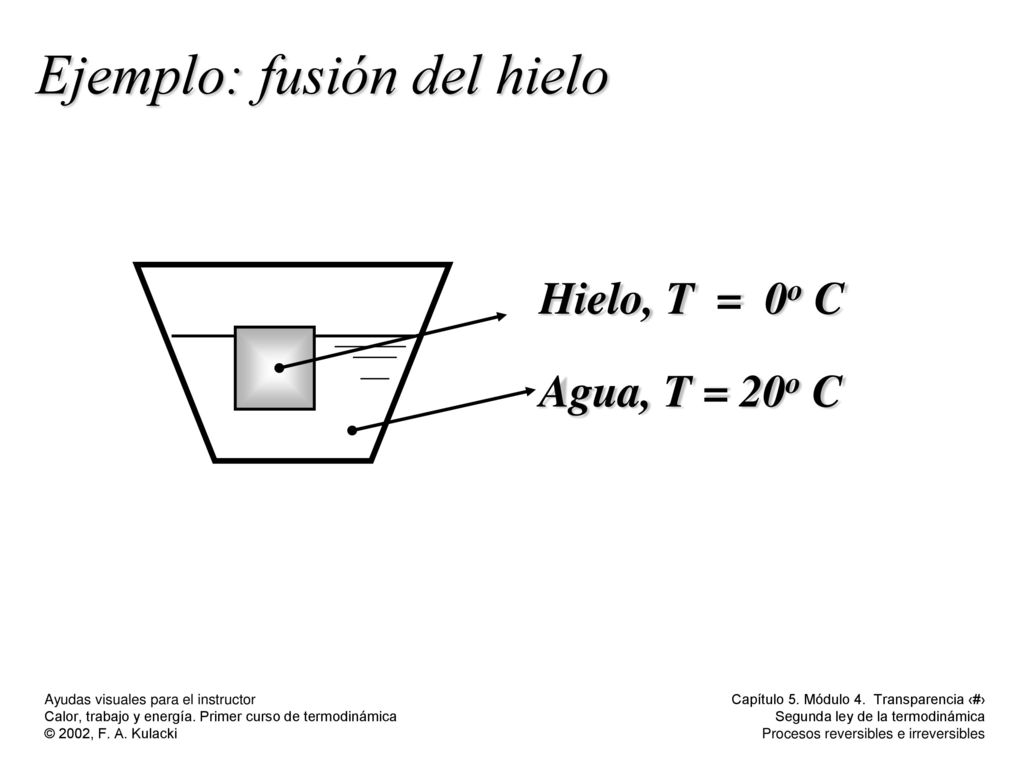

36 Ejemplo: fusión del hielo
Hielo, T = 0o C Agua, T = 20o C

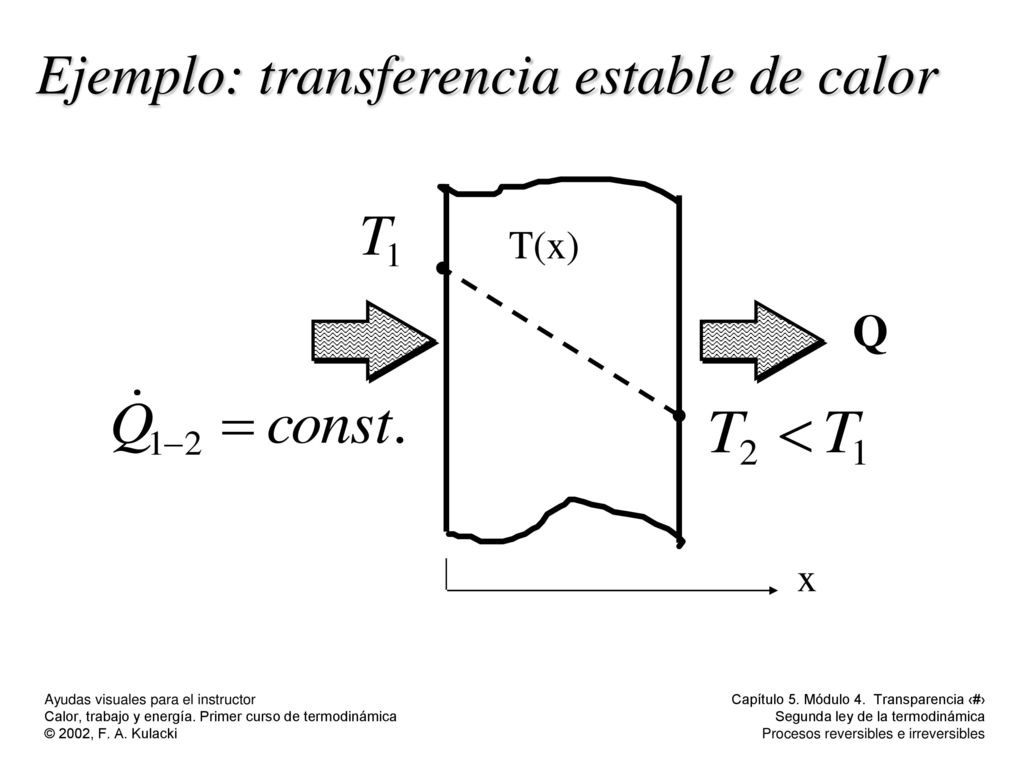

37 Ejemplo: transferencia estable de calor
x T(x) Q

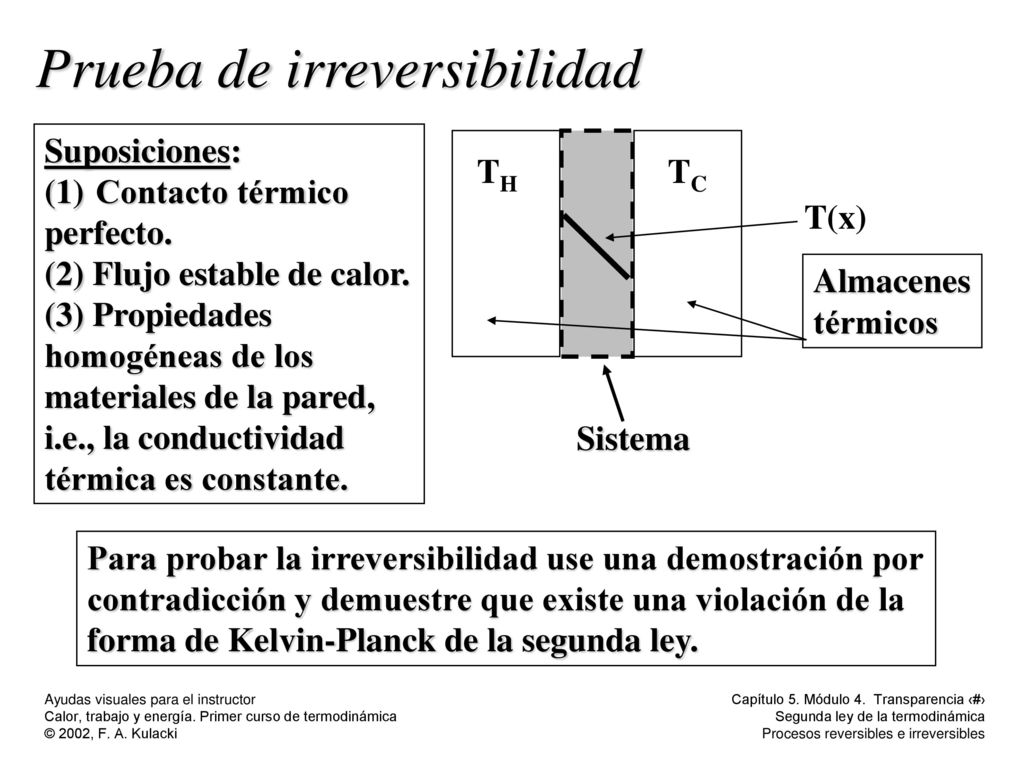

38 Prueba de irreversibilidad
Suposiciones: Contacto térmico perfecto. (2) Flujo estable de calor. (3) Propiedades homogéneas de los materiales de la pared, i.e., la conductividad térmica es constante. Para probar la irreversibilidad use una demostración por contradicción y demuestre que existe una violación de la forma de Kelvin-Planck de la segunda ley. TH TC T(x) Almacenes térmicos Sistema

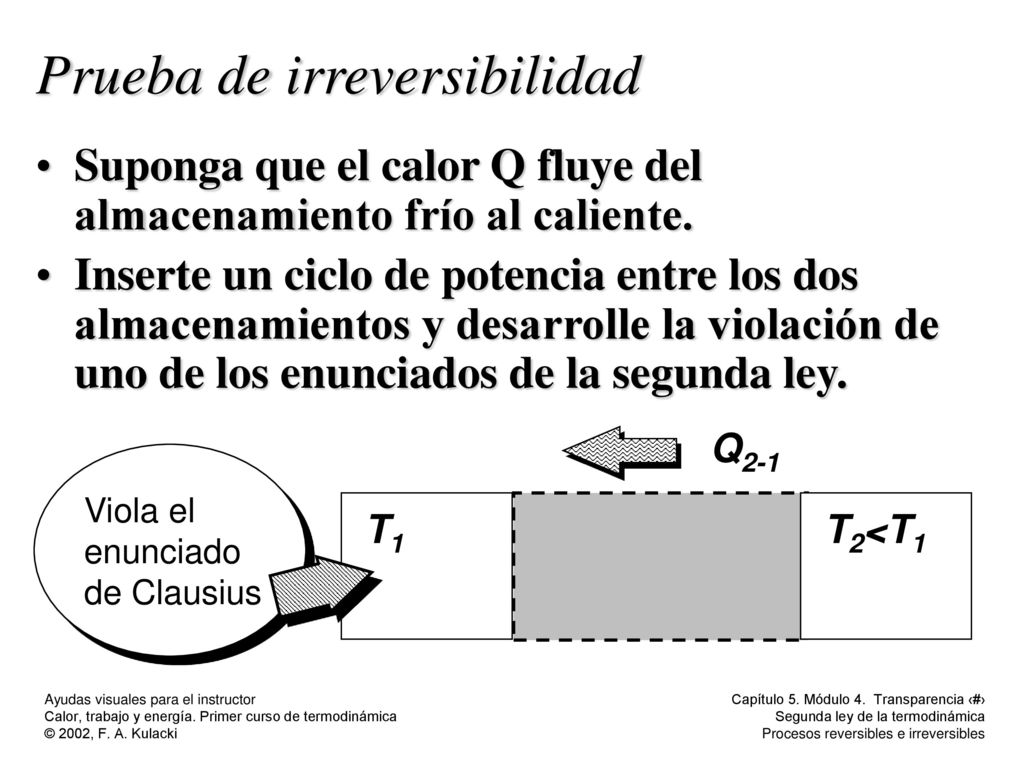

39 Prueba de irreversibilidad
Suponga que el calor Q fluye del almacenamiento frío al caliente. Inserte un ciclo de potencia entre los dos almacenamientos y desarrolle la violación de uno de los enunciados de la segunda ley. Q2-1 T1 T2<T1 Viola el enunciado de Clausius

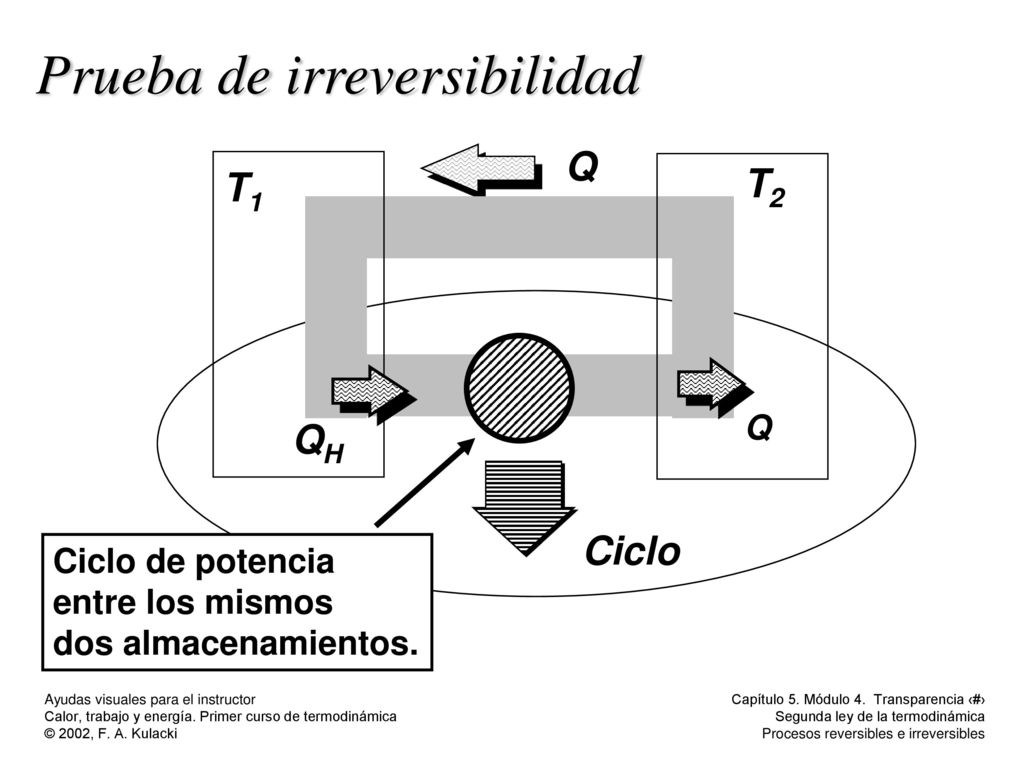

40 Prueba de irreversibilidad
T1 T2 Q Ciclo QH Ciclo de potencia entre los mismos dos almacenamientos.

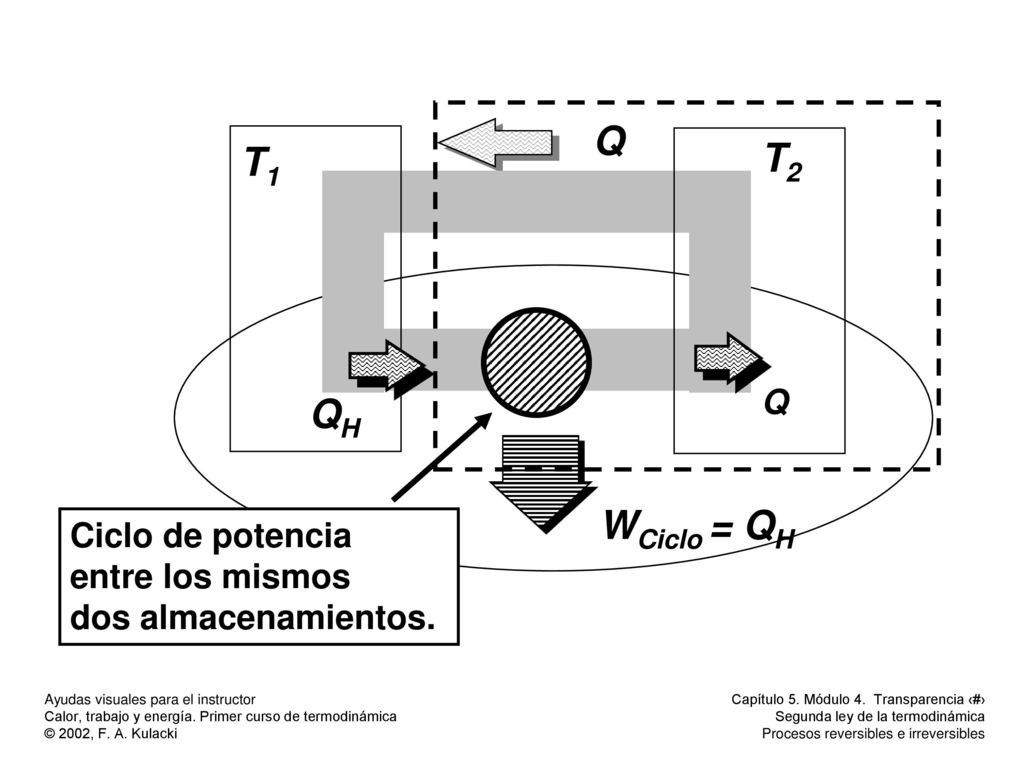

41 Q T2 T1 QH WCiclo = QH Ciclo de potencia entre los mismos
dos almacenamientos.

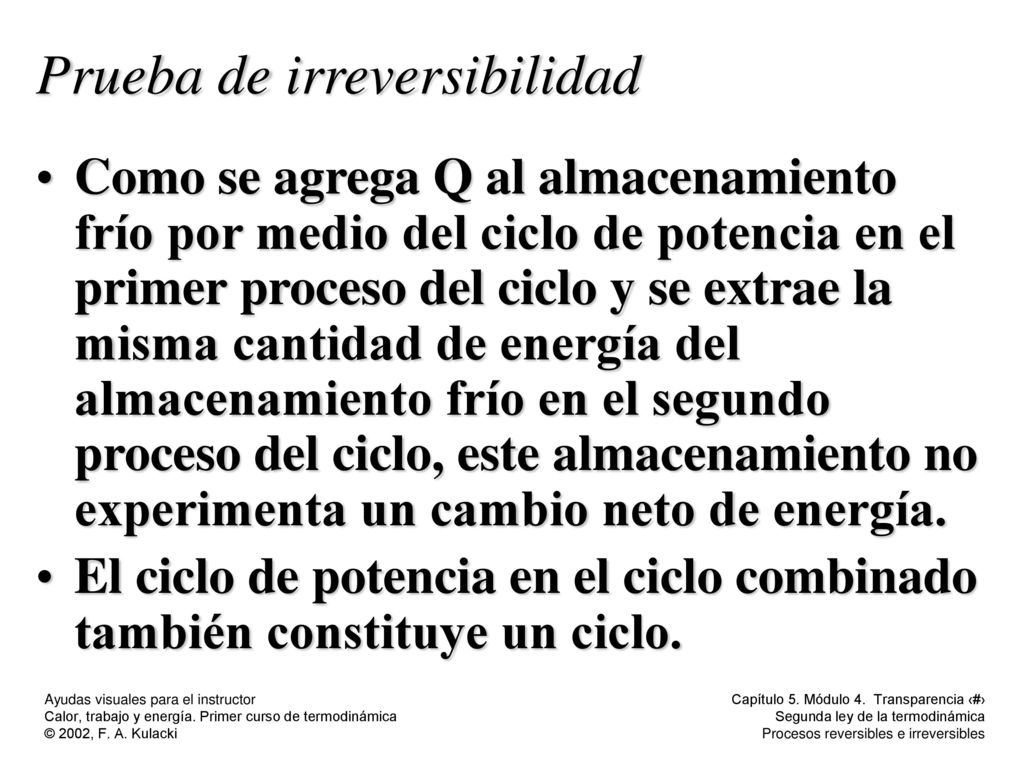

42 Prueba de irreversibilidad
Como se agrega Q al almacenamiento frío por medio del ciclo de potencia en el primer proceso del ciclo y se extrae la misma cantidad de energía del almacenamiento frío en el segundo proceso del ciclo, este almacenamiento no experimenta un cambio neto de energía. El ciclo de potencia en el ciclo combinado también constituye un ciclo.

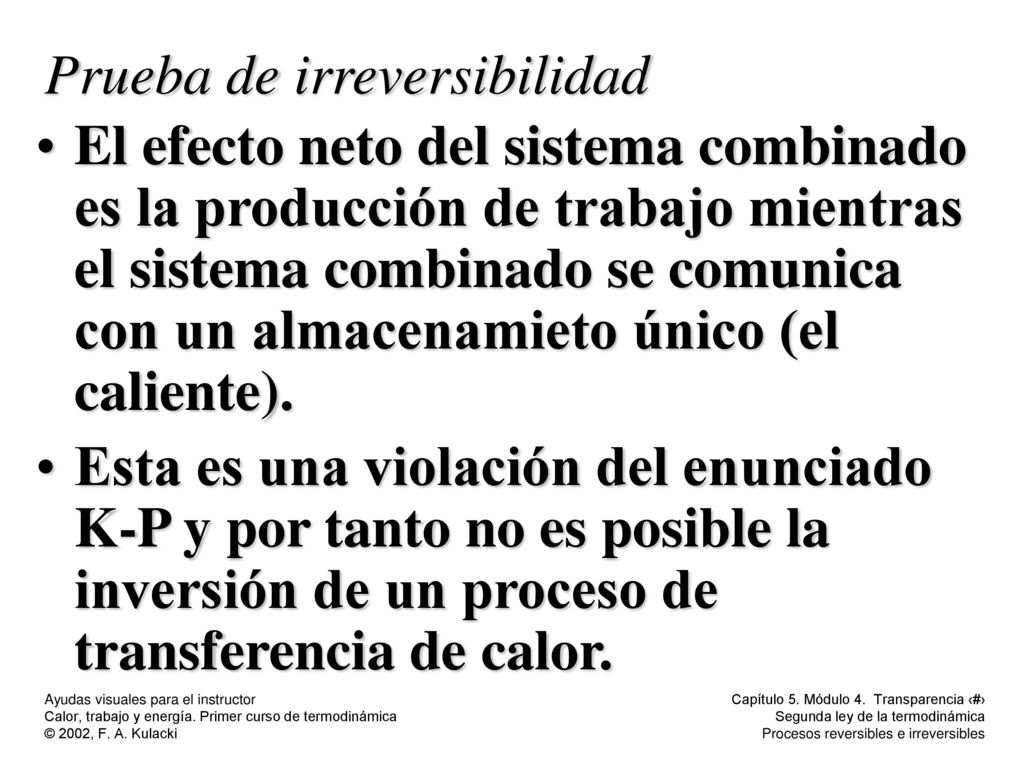

43 Prueba de irreversibilidad
El efecto neto del sistema combinado es la producción de trabajo mientras el sistema combinado se comunica con un almacenamieto único (el caliente). Esta es una violación del enunciado K-P y por tanto no es posible la inversión de un proceso de transferencia de calor.

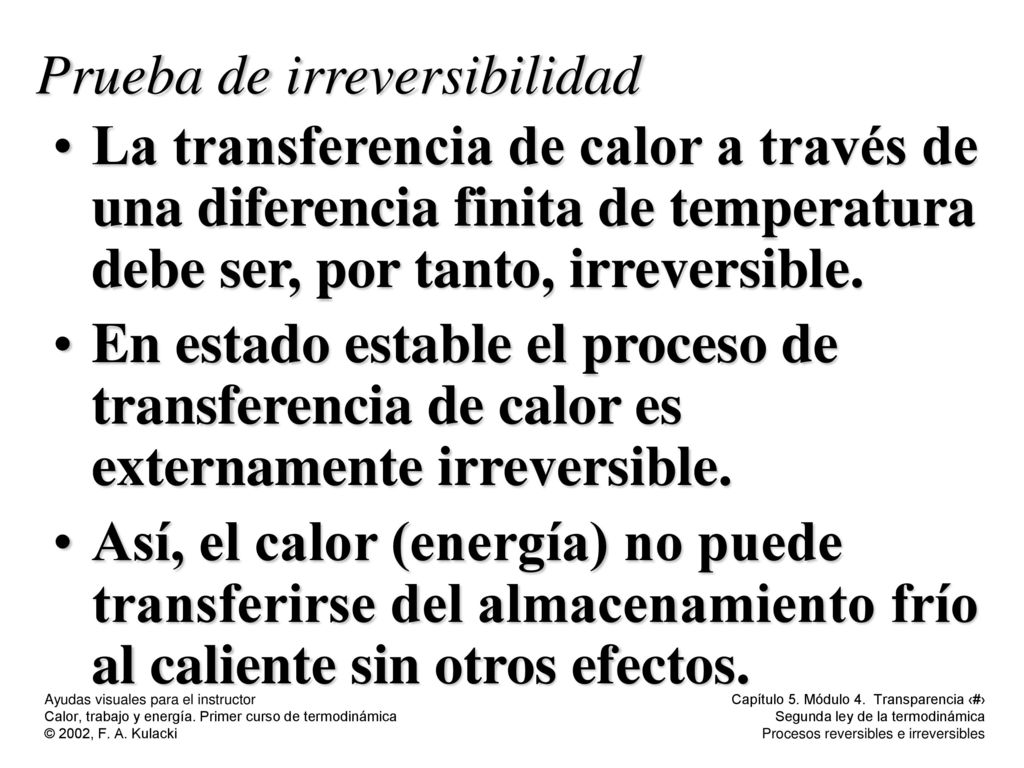

44 Prueba de irreversibilidad
La transferencia de calor a través de una diferencia finita de temperatura debe ser, por tanto, irreversible. En estado estable el proceso de transferencia de calor es externamente irreversible. Así, el calor (energía) no puede transferirse del almacenamiento frío al caliente sin otros efectos.

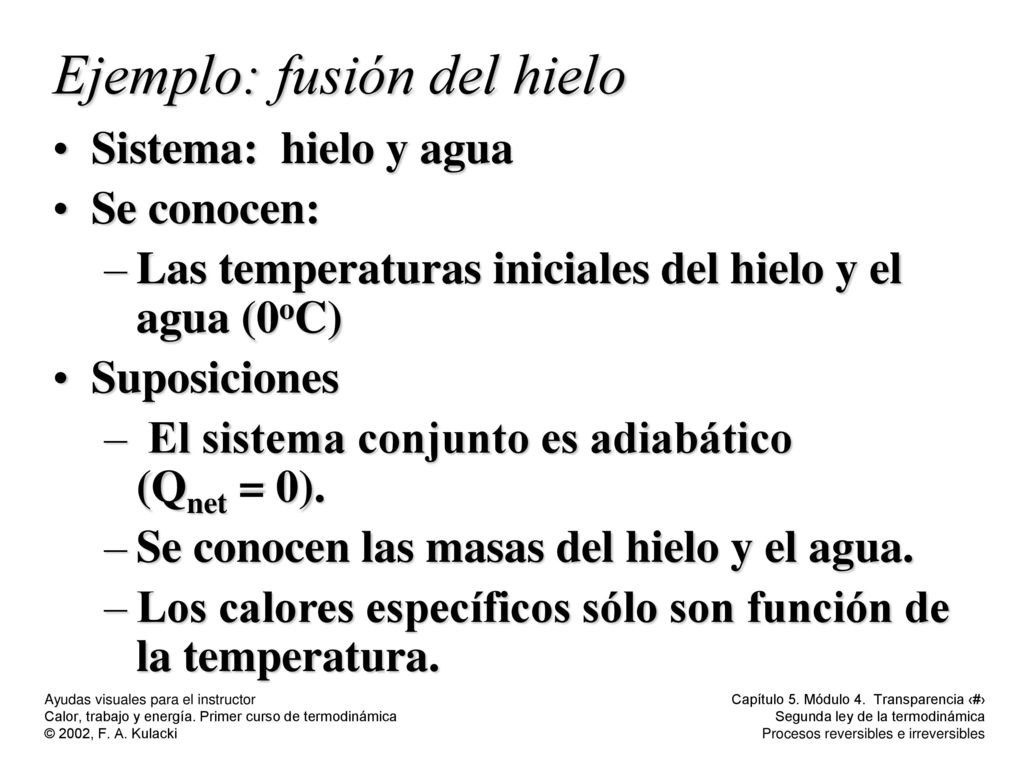

45 Ejemplo: fusión del hielo
Sistema: hielo y agua Se conocen: Las temperaturas iniciales del hielo y el agua (0oC) Suposiciones El sistema conjunto es adiabático (Qnet = 0). Se conocen las masas del hielo y el agua. Los calores específicos sólo son función de la temperatura.

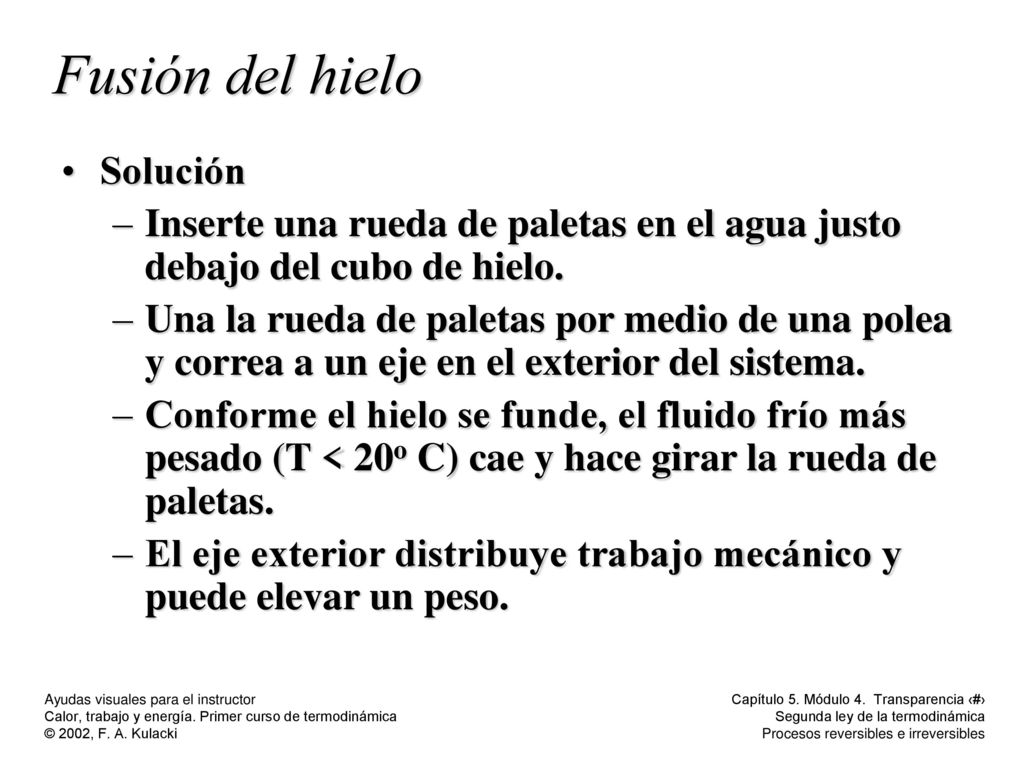

46 Fusión del hielo Solución
Inserte una rueda de paletas en el agua justo debajo del cubo de hielo. Una la rueda de paletas por medio de una polea y correa a un eje en el exterior del sistema. Conforme el hielo se funde, el fluido frío más pesado (T < 20o C) cae y hace girar la rueda de paletas. El eje exterior distribuye trabajo mecánico y puede elevar un peso.

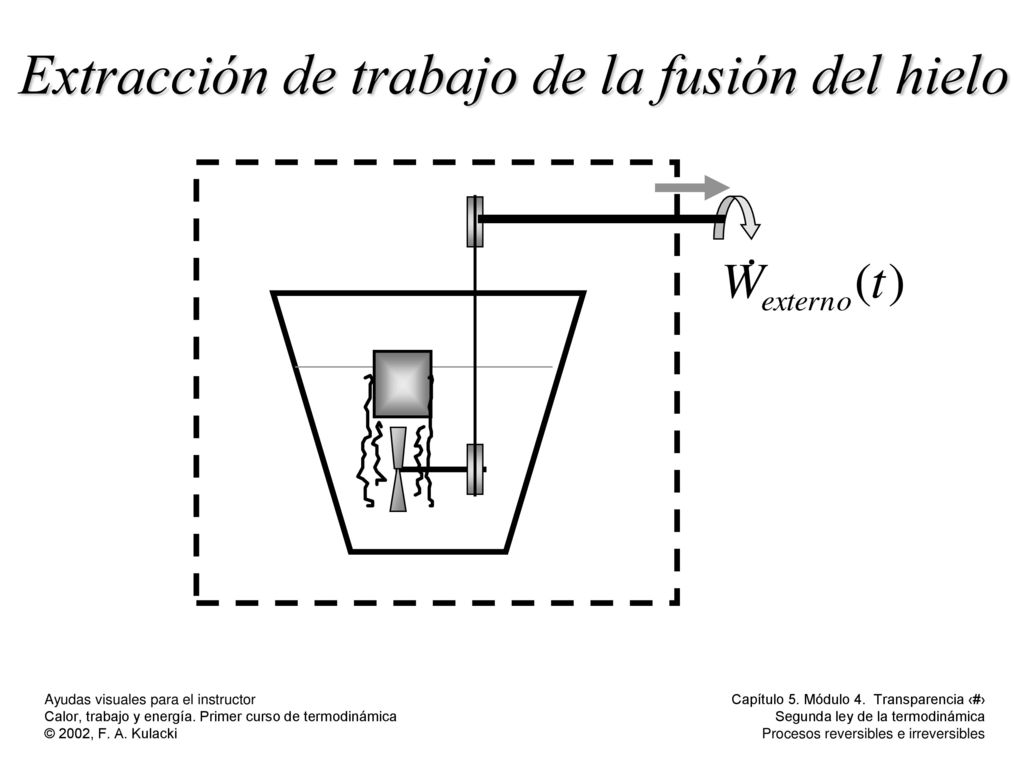

47 Extracción de trabajo de la fusión del hielo

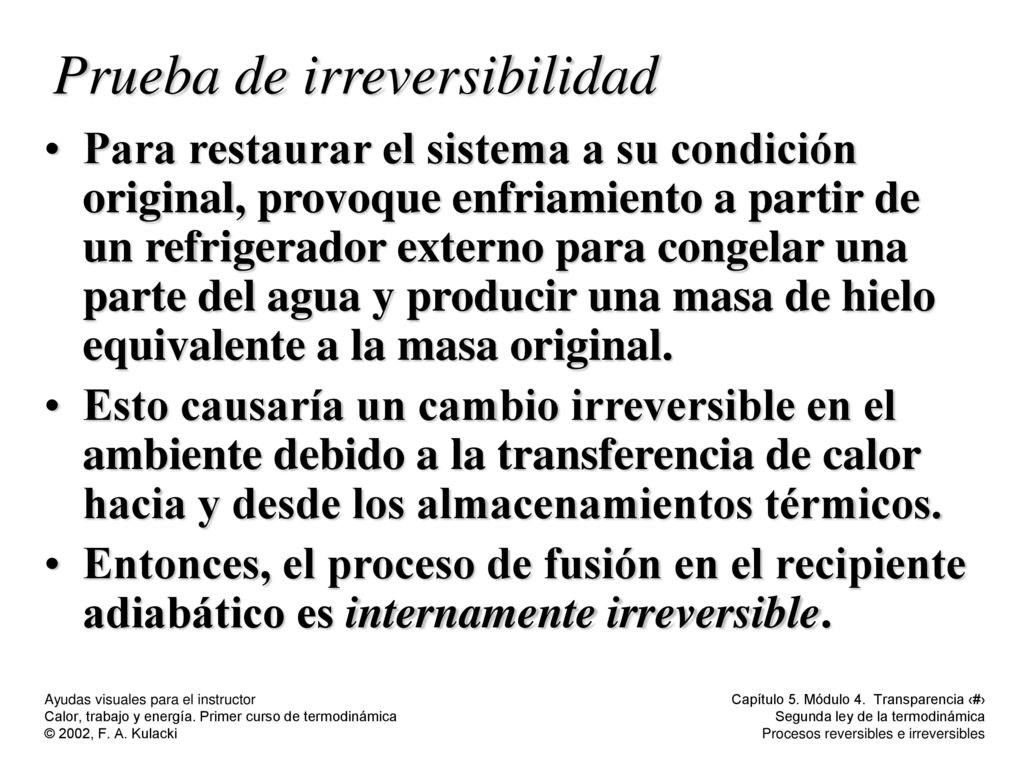

48 Prueba de irreversibilidad
Para restaurar el sistema a su condición original, provoque enfriamiento a partir de un refrigerador externo para congelar una parte del agua y producir una masa de hielo equivalente a la masa original. Esto causaría un cambio irreversible en el ambiente debido a la transferencia de calor hacia y desde los almacenamientos térmicos. Entonces, el proceso de fusión en el recipiente adiabático es internamente irreversible.

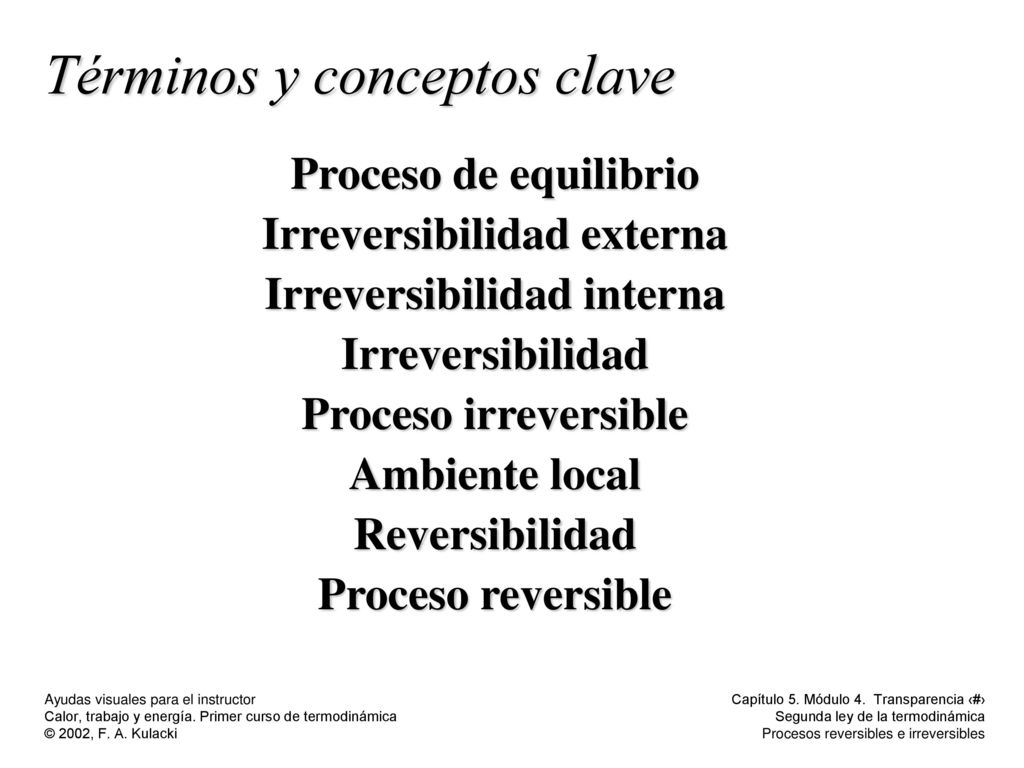

49 Términos y conceptos clave
Proceso de equilibrio Irreversibilidad externa Irreversibilidad interna Irreversibilidad Proceso irreversible Ambiente local Reversibilidad Proceso reversible
