Switching: Soluciones Smart Pro & 10G

Presentación del tema: "Switching: Soluciones Smart Pro & 10G"— Transcripción de la presentación:

1 Switching: Soluciones Smart Pro & 10G

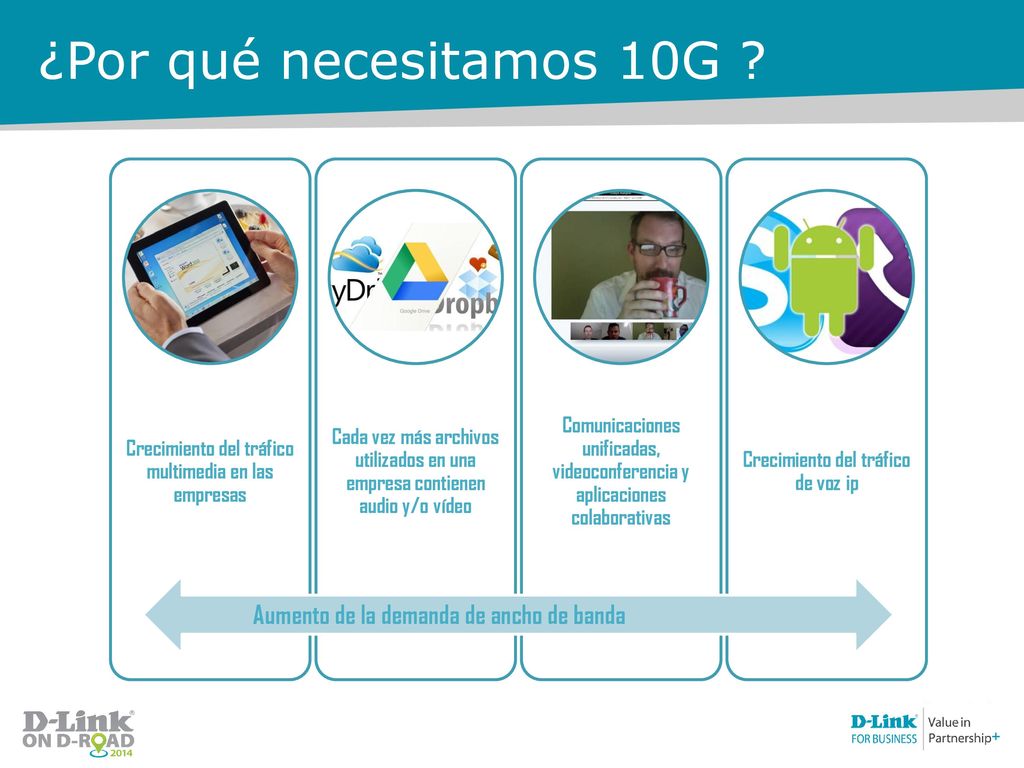

2 ¿Por qué necesitamos 10G ? Aumento de la demanda de ancho de banda
Crecimiento del tráfico multimedia en las empresas Cada vez más archivos utilizados en una empresa contienen audio y/o vídeo Comunicaciones unificadas, videoconferencia y aplicaciones colaborativas Crecimiento del tráfico de voz ip Aumento de la demanda de ancho de banda

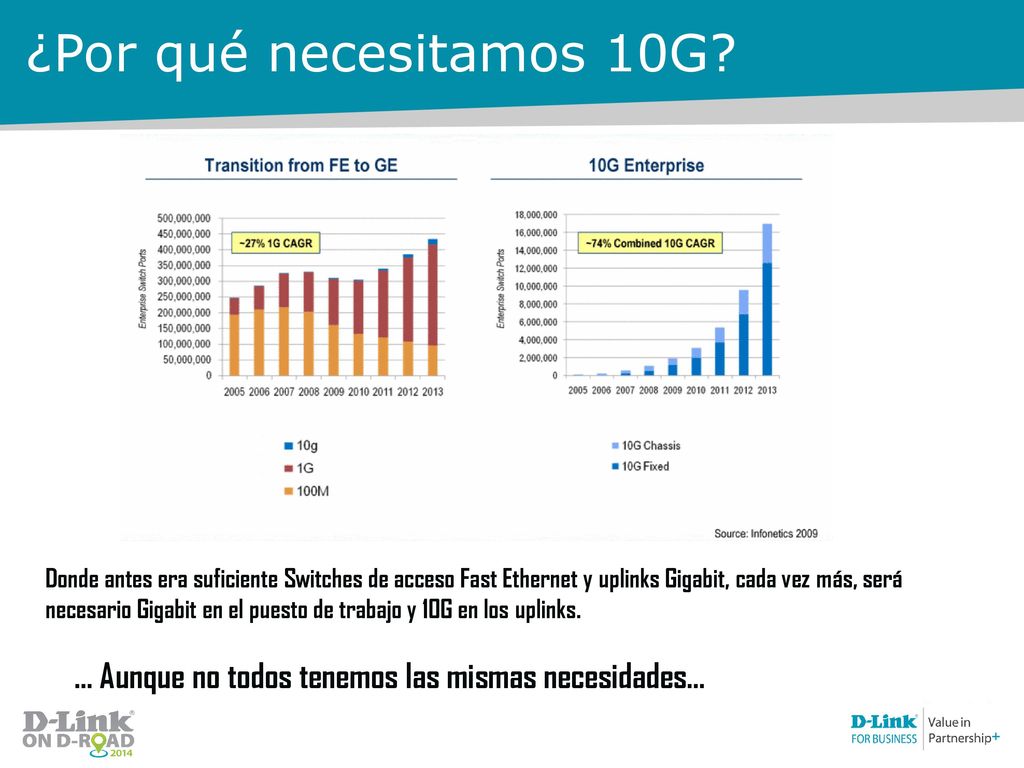

3 ¿Por qué necesitamos 10G? Donde antes era suficiente Switches de acceso Fast Ethernet y uplinks Gigabit, cada vez más, será necesario Gigabit en el puesto de trabajo y 10G en los uplinks. … Aunque no todos tenemos las mismas necesidades…

4 ¿Qué tipo de solución necesitas?

5 DES-3500 / DGS-3120 / DGS-3420 / DGS-3620 / DXS-3600
D-Link Switching DGS-6600 Escalabilidad y Densidad Funcionalidades DES-3500 / DGS-3120 / DGS-3420 / DGS-3620 / DXS-3600 Chasis xStack 4 / 8 Slots 10/100, Gigabit & 10G Ethernet Enrackable 19” L3/L4 Redundancia y Alta disponibilidad Gestión Avanzada IPv6 Fucionalidades Seguridad completas CoS y QoS PoE/PoE+ Green Ethernet DES / DES-3200 Switches xStack N2/N3/N4 24/ 48 Ports 10/100, Gigabit & 10G Ethernet Port SFP+ Enrackable 19” L2 / L2+/ L3 PoE/PoE+ Gestión Avanzada IPv6 Soporte D-Link SIM Stacking redundante 40Gb Fucionalidades Seguridad completas CoS y QoS Safeguard Engine Green Ethernet DGS-1510 DGS-1500 Switches Gestionables N2/N4 8 / 16 / 24 / 48 Ports 10/100 Mbps & Gigabit Ethernet Enackable 19” Gestión Web / CLI / SNMP Apilado virtual SIM Apilado físico Power On Ethernet Green Ethernet DES / DGS-1200 DES / DGS-1100 DES/DGS-1000 Web Smart Switches 8 / 16 / 24 / 48 Ports 10/100 Mbps & Gigabit Ethernet Enrackable 19” Gestión Web Auto Surveillance VLAN/ VoIP PoE / PoE+ Green Ethernet Switches no gestionables 5/ 8/ 16/ 24/ 48 ports 10/100 & Gigabit Ethernet QoS Plug and Play Diagnóstico de cable Green Ethernet en Gigabit

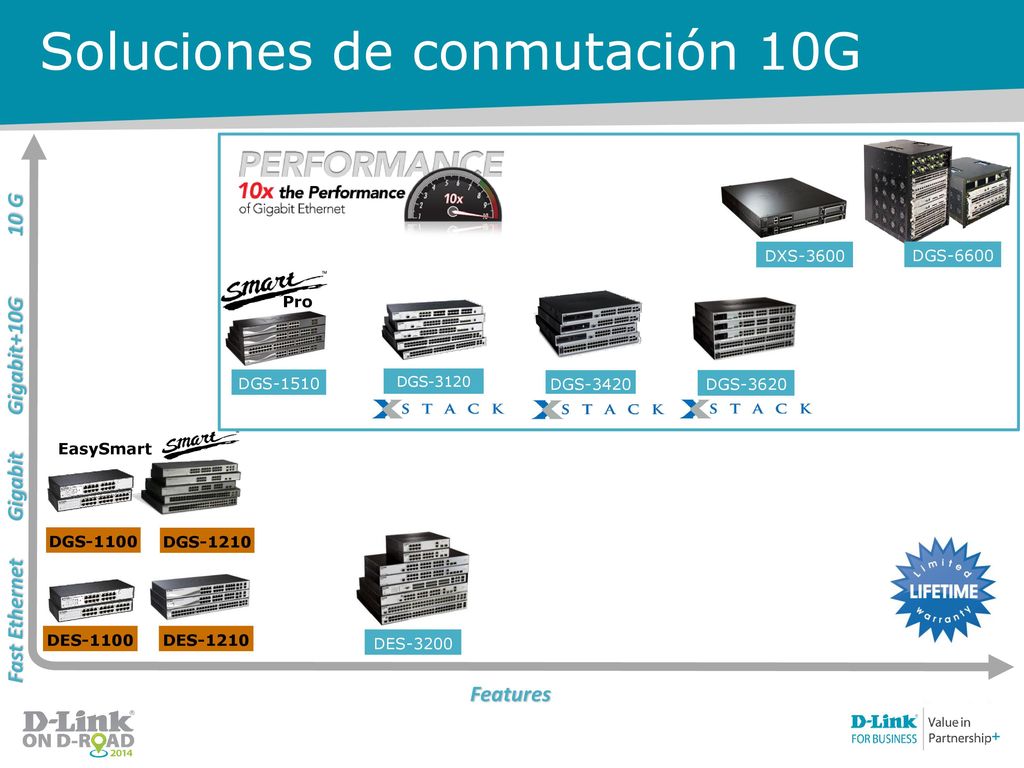

6 Soluciones de conmutación 10G
DXS-3600 DGS-6600 Pro DGS-3420 Gigabit+10G DGS-1510 DGS-3120 DGS-3620 EasySmart Gigabit DGS-1100 DGS-1210 Fast Ethernet DES-1100 DES-1210 DES-3200 Features

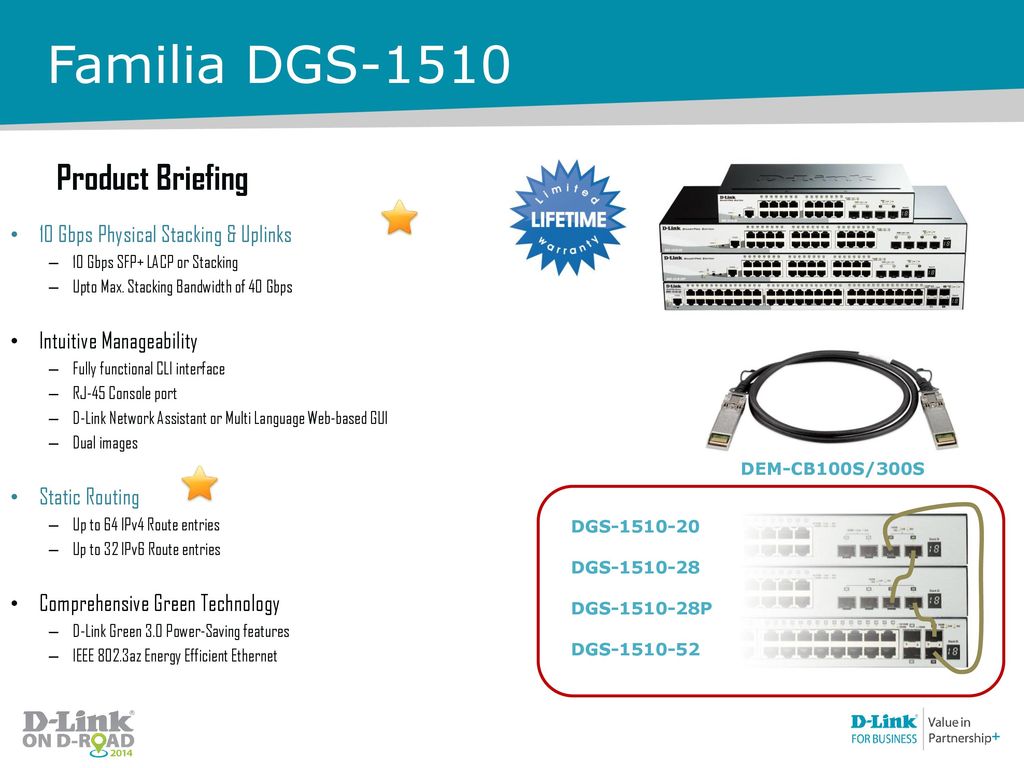

7 Familia DGS-1510 Product Briefing 10 Gbps Physical Stacking & Uplinks
10 Gbps SFP+ LACP or Stacking Upto Max. Stacking Bandwidth of 40 Gbps Intuitive Manageability Fully functional CLI interface RJ-45 Console port D-Link Network Assistant or Multi Language Web-based GUI Dual images Static Routing Up to 64 IPv4 Route entries Up to 32 IPv6 Route entries Comprehensive Green Technology D-Link Green 3.0 Power-Saving features IEEE 802.3az Energy Efficient Ethernet DEM-CB100S/300S DGS DGS DGS P DGS

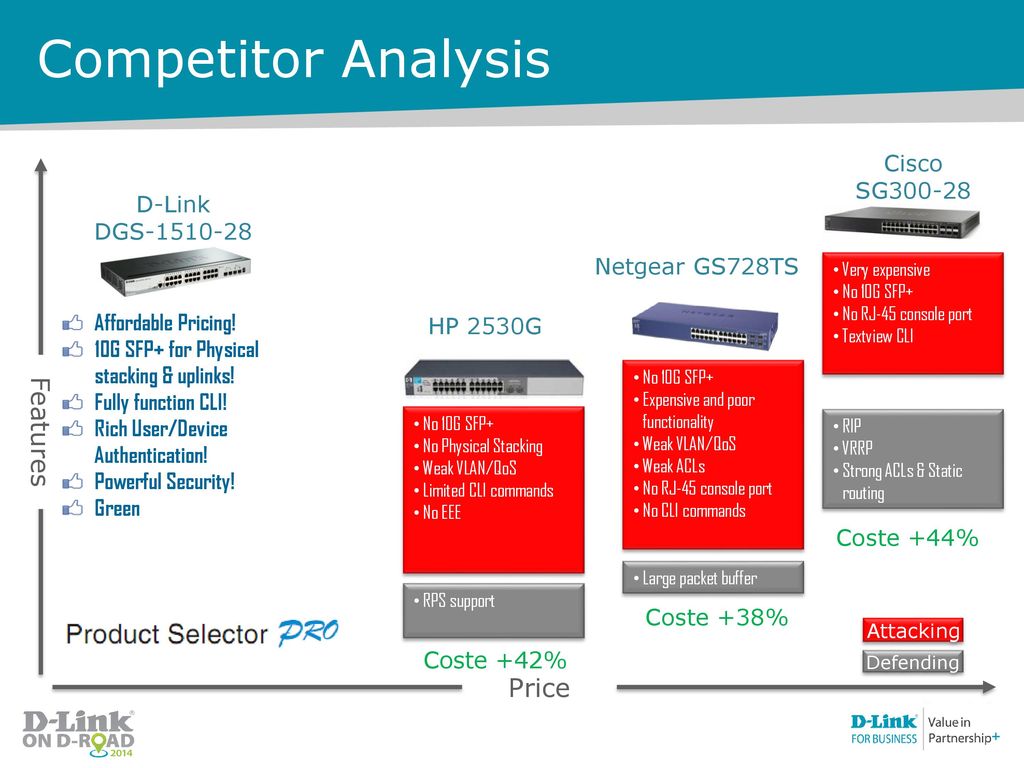

8 Competitor Analysis Features Price Cisco SG300-28 D-Link DGS-1510-28
Netgear GS728TS Very expensive No 10G SFP+ No RJ-45 console port Textview CLI Affordable Pricing! 10G SFP+ for Physical stacking & uplinks! Fully function CLI! Rich User/Device Authentication! Powerful Security! Green HP 2530G No 10G SFP+ Expensive and poor functionality Weak VLAN/QoS Weak ACLs No RJ-45 console port No CLI commands No 10G SFP+ No Physical Stacking Weak VLAN/QoS Limited CLI commands No EEE RIP VRRP Strong ACLs & Static routing Coste +44% Large packet buffer RPS support Coste +38% Attacking Coste +42% Defending Price

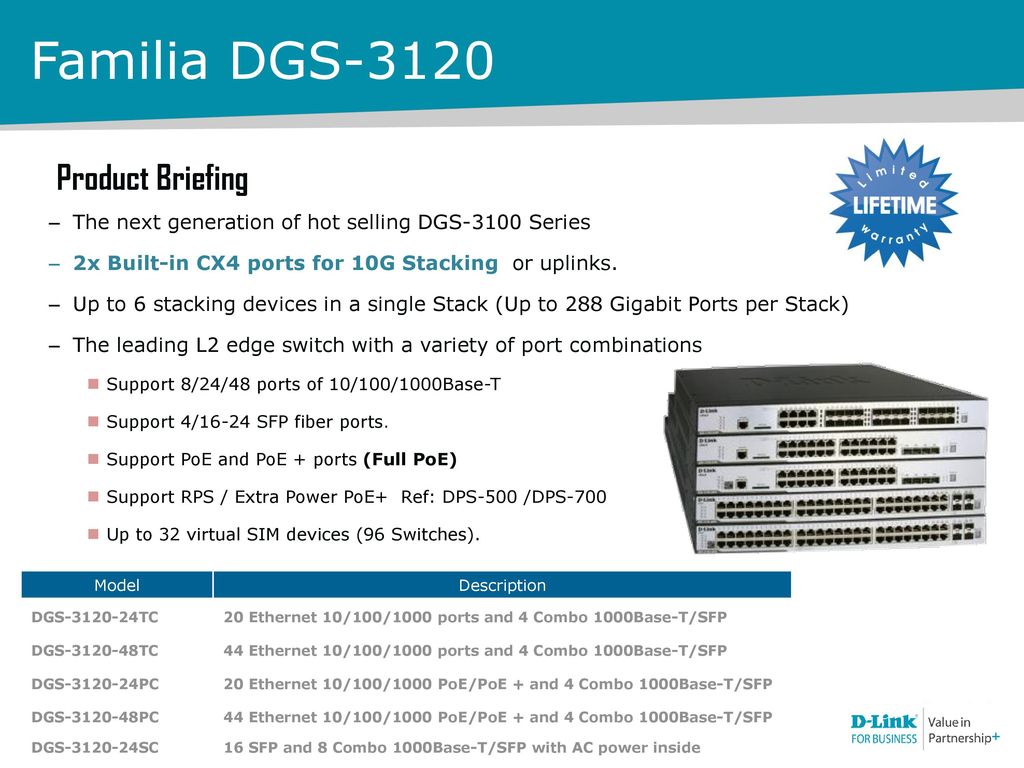

9 Familia DGS-3120 Product Briefing
The next generation of hot selling DGS-3100 Series 2x Built-in CX4 ports for 10G Stacking or uplinks. Up to 6 stacking devices in a single Stack (Up to 288 Gigabit Ports per Stack) The leading L2 edge switch with a variety of port combinations Support 8/24/48 ports of 10/100/1000Base-T Support 4/16-24 SFP fiber ports. Support PoE and PoE + ports (Full PoE) Support RPS / Extra Power PoE+ Ref: DPS-500 /DPS-700 Up to 32 virtual SIM devices (96 Switches). Model Description DGS TC 20 Ethernet 10/100/1000 ports and 4 Combo 1000Base-T/SFP DGS TC 44 Ethernet 10/100/1000 ports and 4 Combo 1000Base-T/SFP DGS PC 20 Ethernet 10/100/1000 PoE/PoE + and 4 Combo 1000Base-T/SFP DGS PC 44 Ethernet 10/100/1000 PoE/PoE + and 4 Combo 1000Base-T/SFP DGS SC 16 SFP and 8 Combo 1000Base-T/SFP with AC power inside

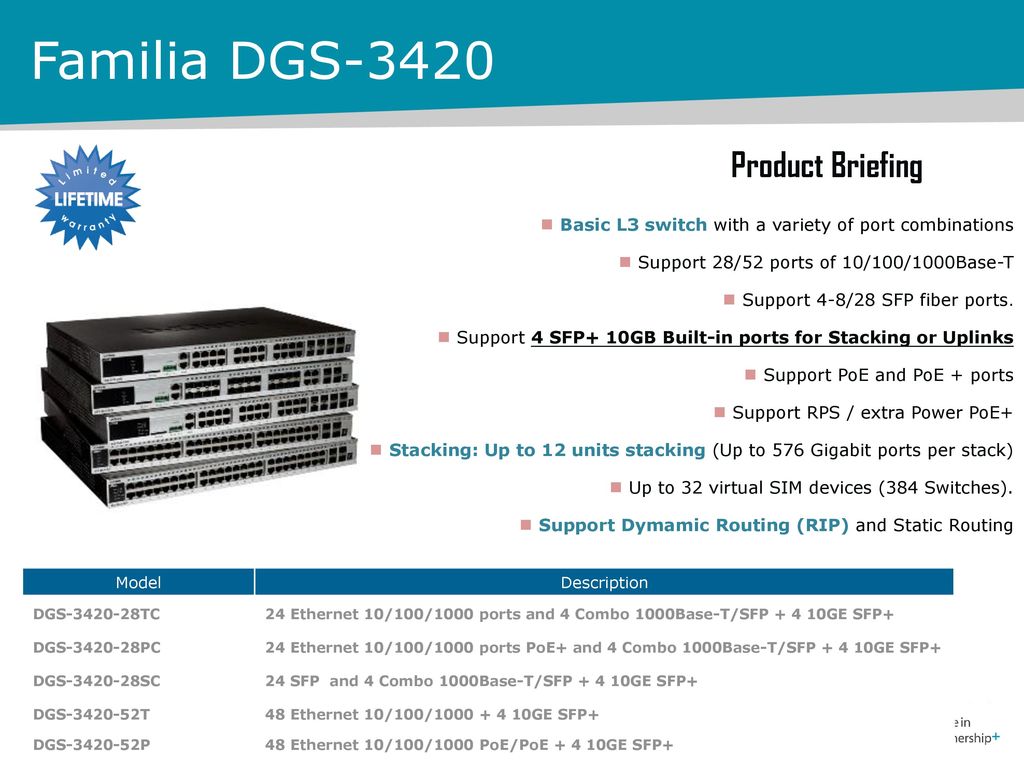

10 Familia DGS-3420 Product Briefing
Basic L3 switch with a variety of port combinations Support 28/52 ports of 10/100/1000Base-T Support 4-8/28 SFP fiber ports. Support 4 SFP+ 10GB Built-in ports for Stacking or Uplinks Support PoE and PoE + ports Support RPS / extra Power PoE+ Stacking: Up to 12 units stacking (Up to 576 Gigabit ports per stack) Up to 32 virtual SIM devices (384 Switches). Support Dymamic Routing (RIP) and Static Routing Model Description DGS TC 24 Ethernet 10/100/1000 ports and 4 Combo 1000Base-T/SFP GE SFP+ DGS PC 24 Ethernet 10/100/1000 ports PoE+ and 4 Combo 1000Base-T/SFP GE SFP+ DGS SC 24 SFP and 4 Combo 1000Base-T/SFP GE SFP+ DGS T 48 Ethernet 10/100/ GE SFP+ DGS P 48 Ethernet 10/100/1000 PoE/PoE GE SFP+

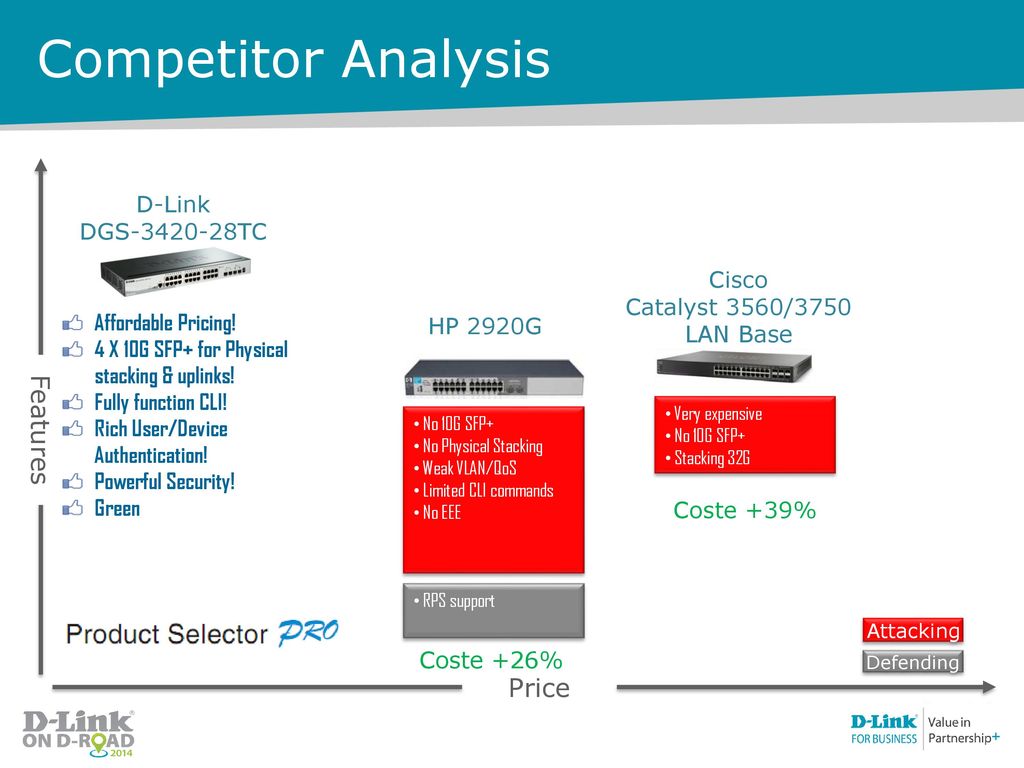

11 Competitor Analysis Features Price D-Link DGS-3420-28TC Cisco
Catalyst 3560/3750 LAN Base Affordable Pricing! 4 X 10G SFP+ for Physical stacking & uplinks! Fully function CLI! Rich User/Device Authentication! Powerful Security! Green HP 2920G Very expensive No 10G SFP+ Stacking 32G No 10G SFP+ No Physical Stacking Weak VLAN/QoS Limited CLI commands No EEE Coste +39% RPS support Attacking Coste +26% Defending Price

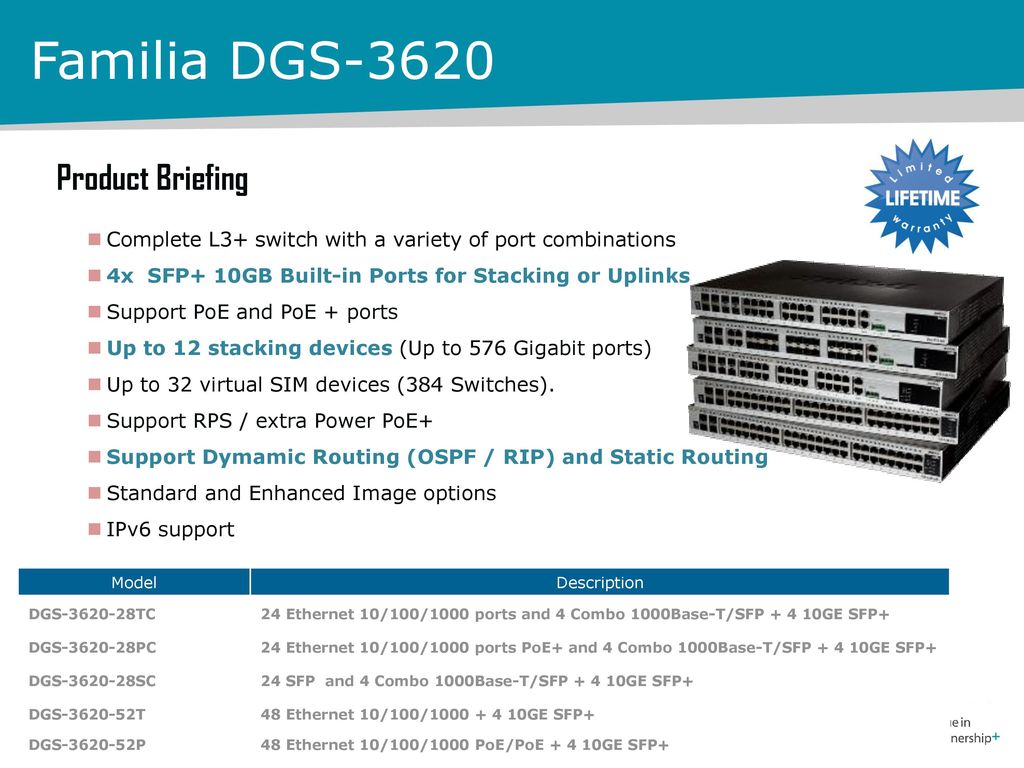

12 Familia DGS-3620 Product Briefing
Complete L3+ switch with a variety of port combinations 4x SFP+ 10GB Built-in Ports for Stacking or Uplinks Support PoE and PoE + ports Up to 12 stacking devices (Up to 576 Gigabit ports) Up to 32 virtual SIM devices (384 Switches). Support RPS / extra Power PoE+ Support Dymamic Routing (OSPF / RIP) and Static Routing Standard and Enhanced Image options IPv6 support Product Briefing Model Description DGS TC 24 Ethernet 10/100/1000 ports and 4 Combo 1000Base-T/SFP GE SFP+ DGS PC 24 Ethernet 10/100/1000 ports PoE+ and 4 Combo 1000Base-T/SFP GE SFP+ DGS SC 24 SFP and 4 Combo 1000Base-T/SFP GE SFP+ DGS T 48 Ethernet 10/100/ GE SFP+ DGS P 48 Ethernet 10/100/1000 PoE/PoE GE SFP+

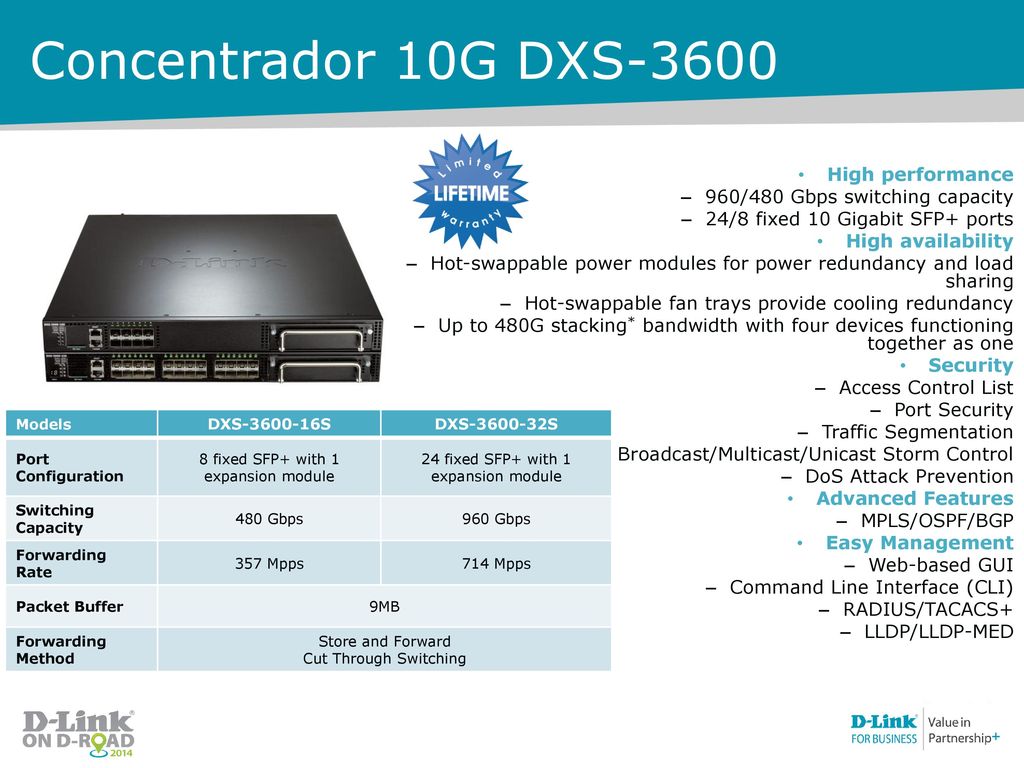

13 Concentrador 10G DXS-3600 High performance
960/480 Gbps switching capacity 24/8 fixed 10 Gigabit SFP+ ports High availability Hot-swappable power modules for power redundancy and load sharing Hot-swappable fan trays provide cooling redundancy Up to 480G stacking* bandwidth with four devices functioning together as one Security Access Control List Port Security Traffic Segmentation Broadcast/Multicast/Unicast Storm Control DoS Attack Prevention Advanced Features MPLS/OSPF/BGP Easy Management Web-based GUI Command Line Interface (CLI) RADIUS/TACACS+ LLDP/LLDP-MED Models DXS S DXS S Port Configuration 8 fixed SFP+ with 1 expansion module 24 fixed SFP+ with 1 expansion module Switching Capacity 480 Gbps 960 Gbps Forwarding Rate 357 Mpps 714 Mpps Packet Buffer 9MB Forwarding Method Store and Forward Cut Through Switching

14 Case Study: Hotel Topología en Stack
Diseño campus con funciones stacking Enlaces 10G 1 enlace por edificio y sentido este-oeste (10 edificios x 2 sentidos x 2 fibras por sentido tx-rx = 40 fibras) Enlaces entre switches de acceso en cada edificio también con fibras. Se monta un único switch virtual por edificio. Ventajas: Extremadamente sencillo de configurar Altamente redundante Inconvenientes: Mayor número de fibras entre edificios DXS S DGS-3420 Edificio1 Edificio3 Edificio2

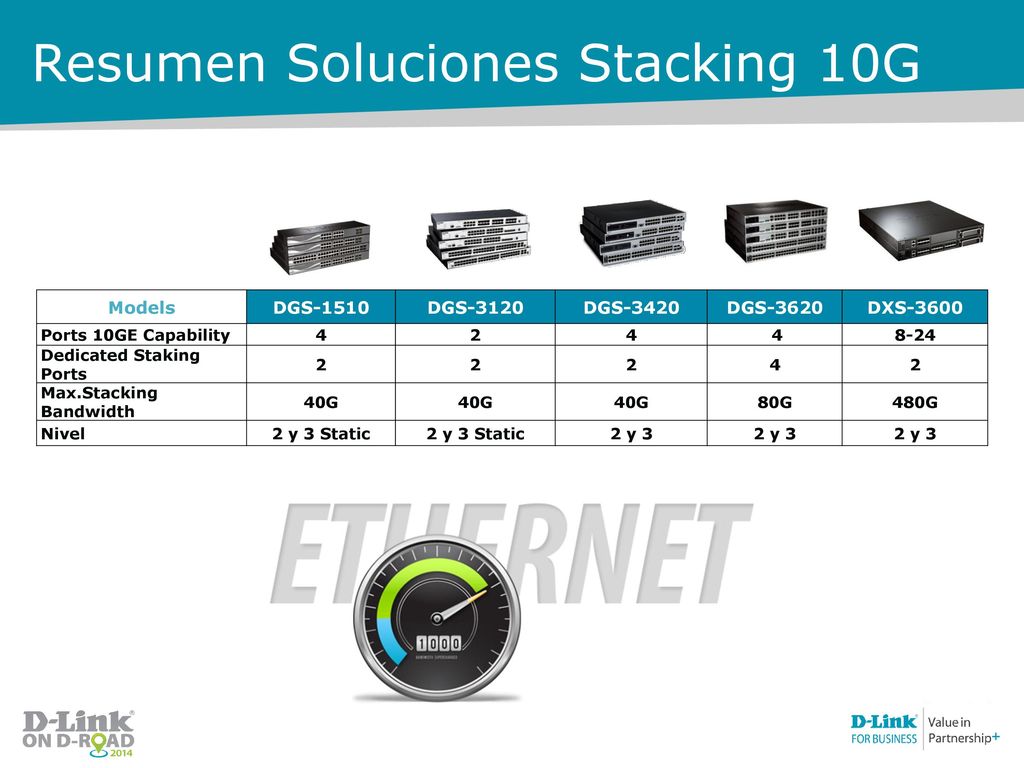

15 Resumen Soluciones Stacking 10G
Models DGS-1510 DGS-3120 DGS-3420 DGS-3620 DXS-3600 Ports 10GE Capability 4 2 8-24 Dedicated Staking Ports Max.Stacking Bandwidth 40G 80G 480G Nivel 2 y 3 Static 2 y 3

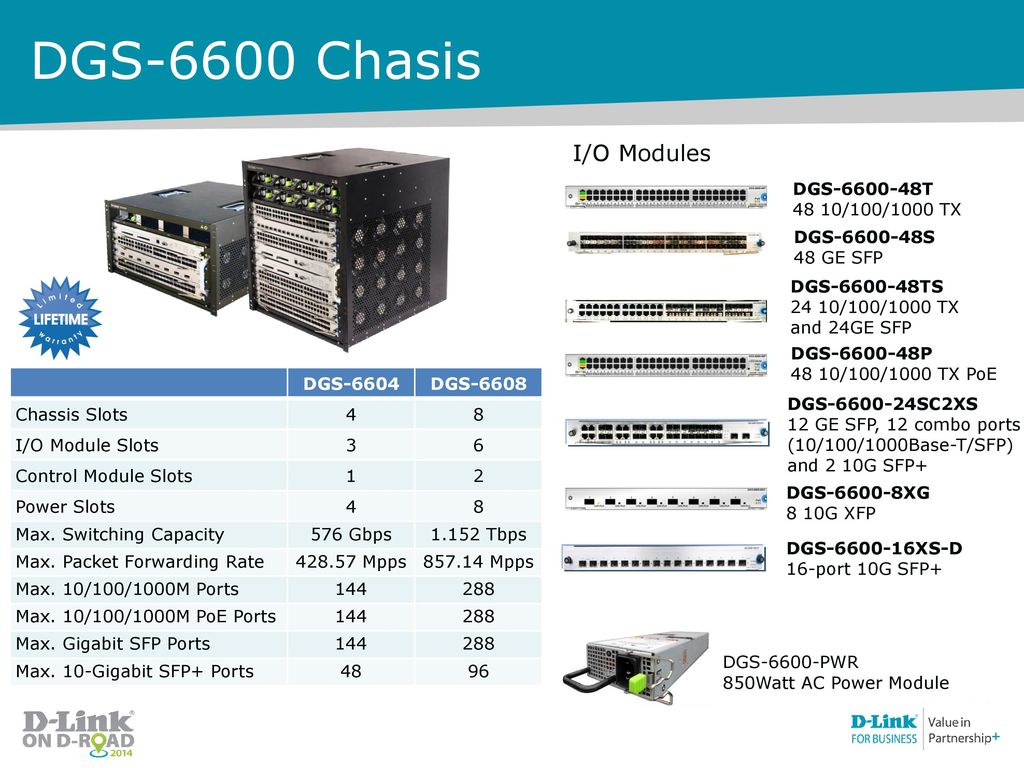

16 DGS-6600 Chasis I/O Modules DGS-6600-48T 48 10/100/1000 TX
DGS S 48 GE SFP DGS TS 24 10/100/1000 TX and 24GE SFP DGS P 48 10/100/1000 TX PoE DGS-6604 DGS-6608 Chassis Slots 4 8 I/O Module Slots 3 6 Control Module Slots 1 2 Power Slots Max. Switching Capacity 576 Gbps 1.152 Tbps Max. Packet Forwarding Rate Mpps Mpps Max. 10/100/1000M Ports 144 288 Max. 10/100/1000M PoE Ports Max. Gigabit SFP Ports Max. 10-Gigabit SFP+ Ports 48 96 DGS SC2XS 12 GE SFP, 12 combo ports (10/100/1000Base-T/SFP) and 2 10G SFP+ DGS XG 8 10G XFP DGS XS-D 16-port 10G SFP+ DGS-6600-PWR 850Watt AC Power Module

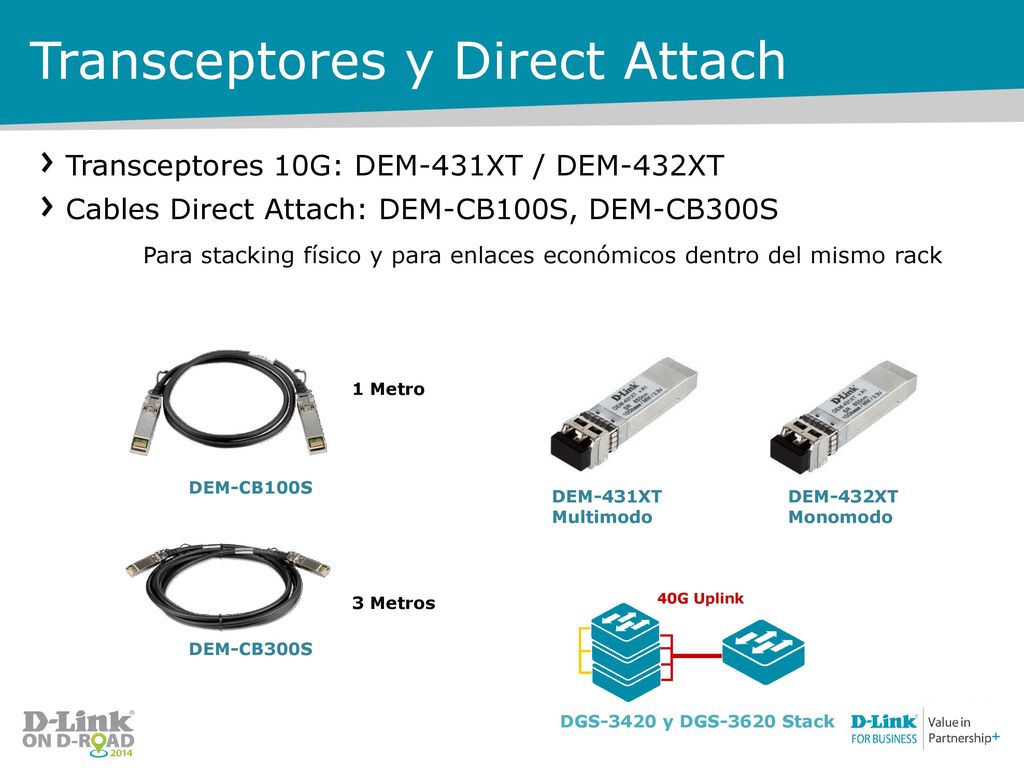

17 Transceptores y Direct Attach
Transceptores 10G: DEM-431XT / DEM-432XT Cables Direct Attach: DEM-CB100S, DEM-CB300S Para stacking físico y para enlaces económicos dentro del mismo rack 1 Metro DEM-CB100S DEM-431XT Multimodo DEM-432XT Monomodo 3 Metros 40G Uplink DEM-CB300S DGS-3420 y DGS-3620 Stack

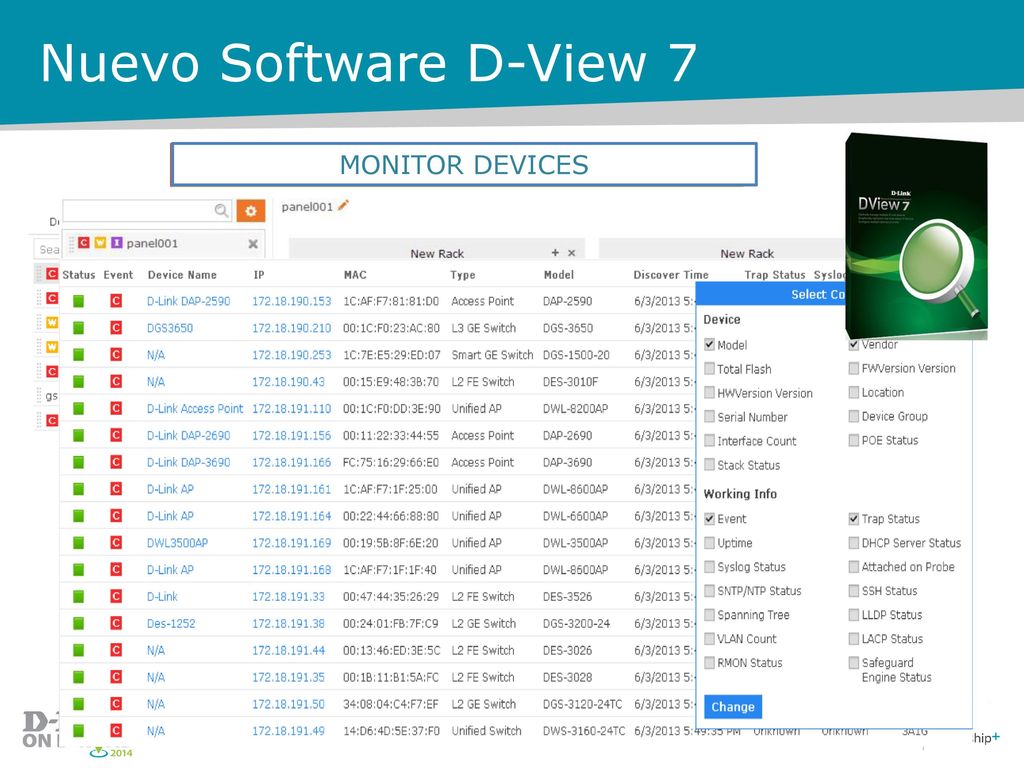

18 Nuevo Software D-View 7 NUEVO DASHBOARD MONITOR DEVICES
NUEVA TOPOLOGÍA RACK VIEW

19 Fiabilidad, Soporte y Garantía
Garantía limitada de por vida De forma totalmente gratuita Importante: Es necesario registrar el producto online Registra tu producto en : Soporte D-Link continuo Actualizaciones de firmware de por vida (sin licencias/suscripciones adicionales) Asistencia telefónica de por vida (sin licencias/suscripciones adicionales) Atención preferente para Partners VIP+

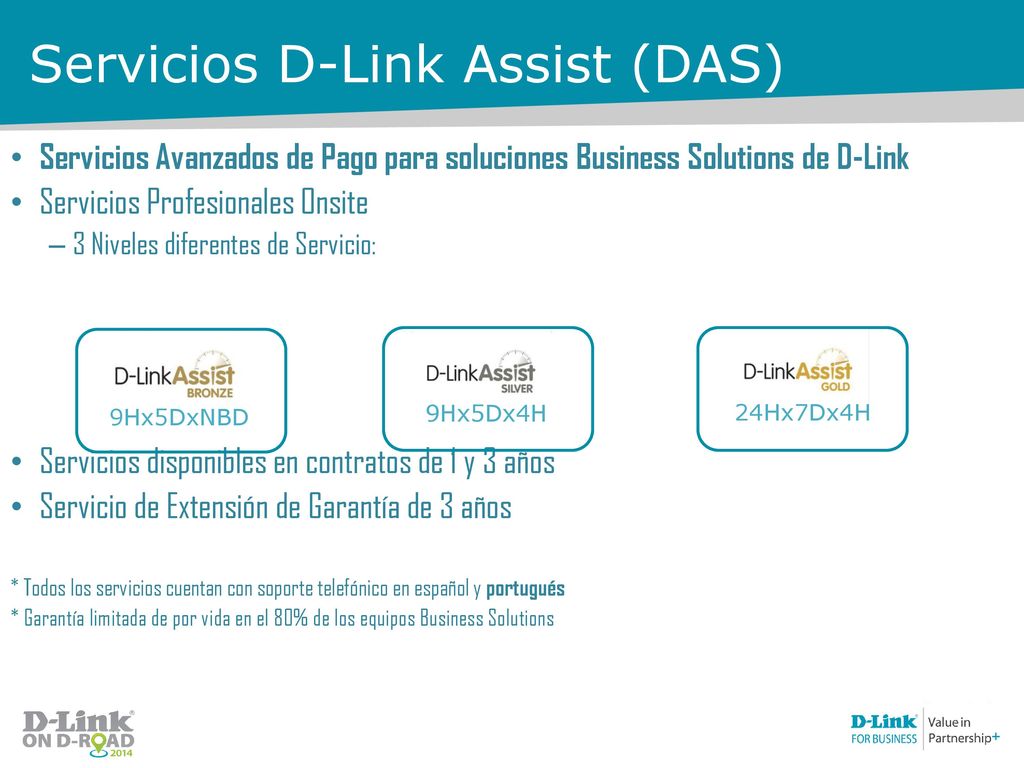

20 Servicios D-Link Assist (DAS)
Servicios Avanzados de Pago para soluciones Business Solutions de D-Link Servicios Profesionales Onsite 3 Niveles diferentes de Servicio: Servicios disponibles en contratos de 1 y 3 años Servicio de Extensión de Garantía de 3 años * Todos los servicios cuentan con soporte telefónico en español y portugués * Garantía limitada de por vida en el 80% de los equipos Business Solutions 9Hx5DxNBD 9Hx5Dx4H 24Hx7Dx4H

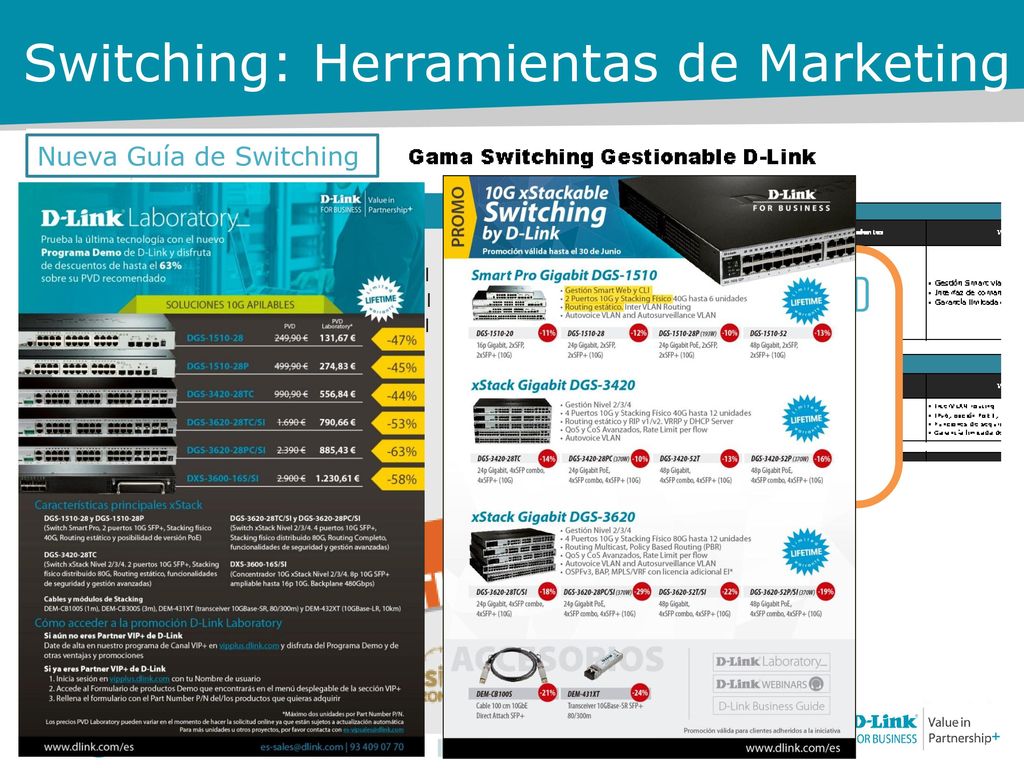

21 Switching: Herramientas de Marketing
Nueva Guía de Switching Servicio D-Link Assist NBD 1 Año Gratuito hasta 31 de Octubre

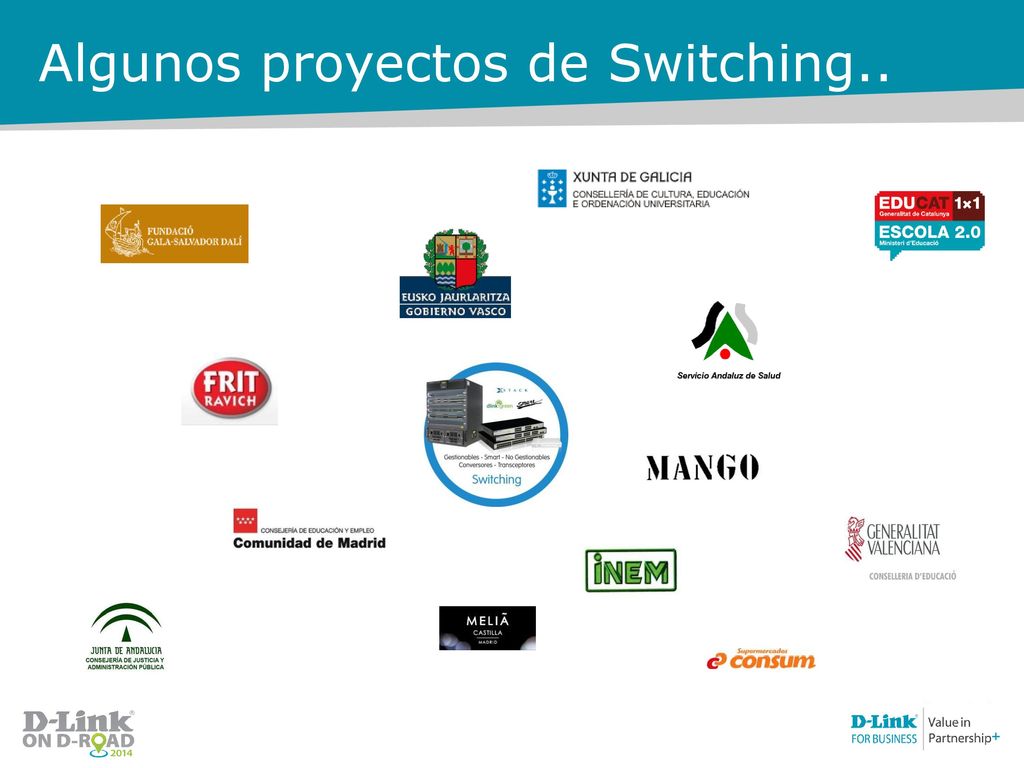

22 Algunos proyectos de Switching..

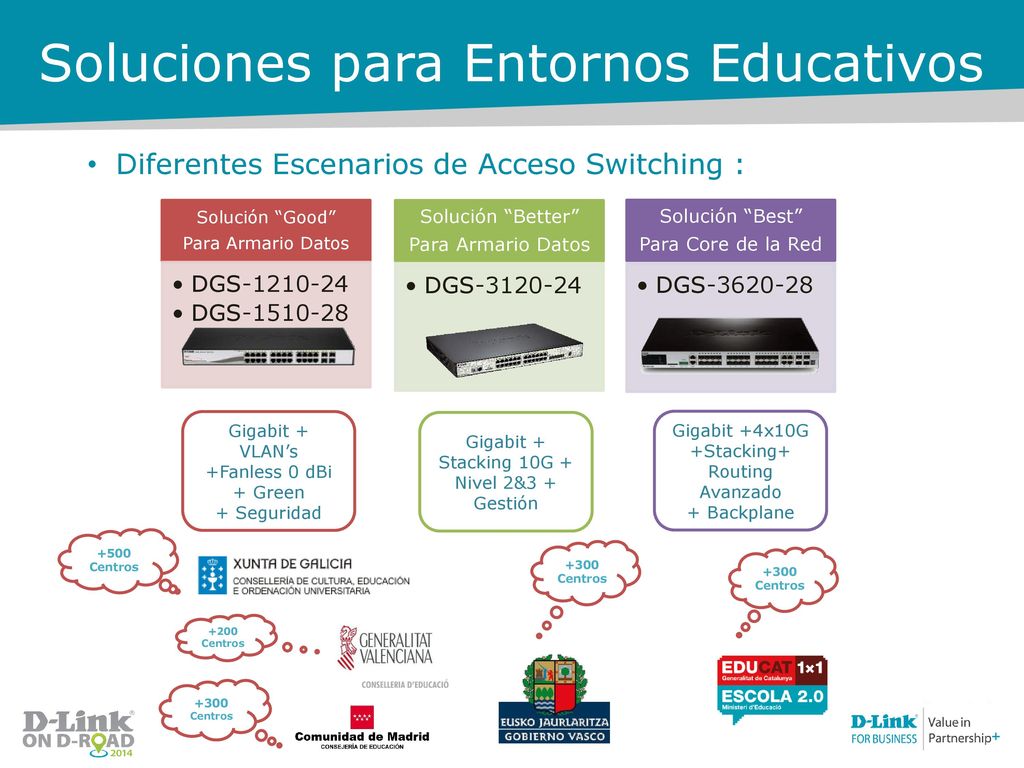

23 Soluciones para Entornos Educativos
Solución “Good” Para Armario Datos DGS DGS Solución “Better” DGS Para Core de la Red Solución “Best” DGS Diferentes Escenarios de Acceso Switching : Gigabit + VLAN’s +Fanless 0 dBi + Green + Seguridad Gigabit + Stacking 10G + Nivel 2&3 + Gestión Gigabit +4x10G +Stacking+ Routing Avanzado + Backplane +500 Centros +300 Centros +300 Centros +200 Centros +300 Centros

24 Demo Técnica D-Link for Education: Stacking y Seguridad
