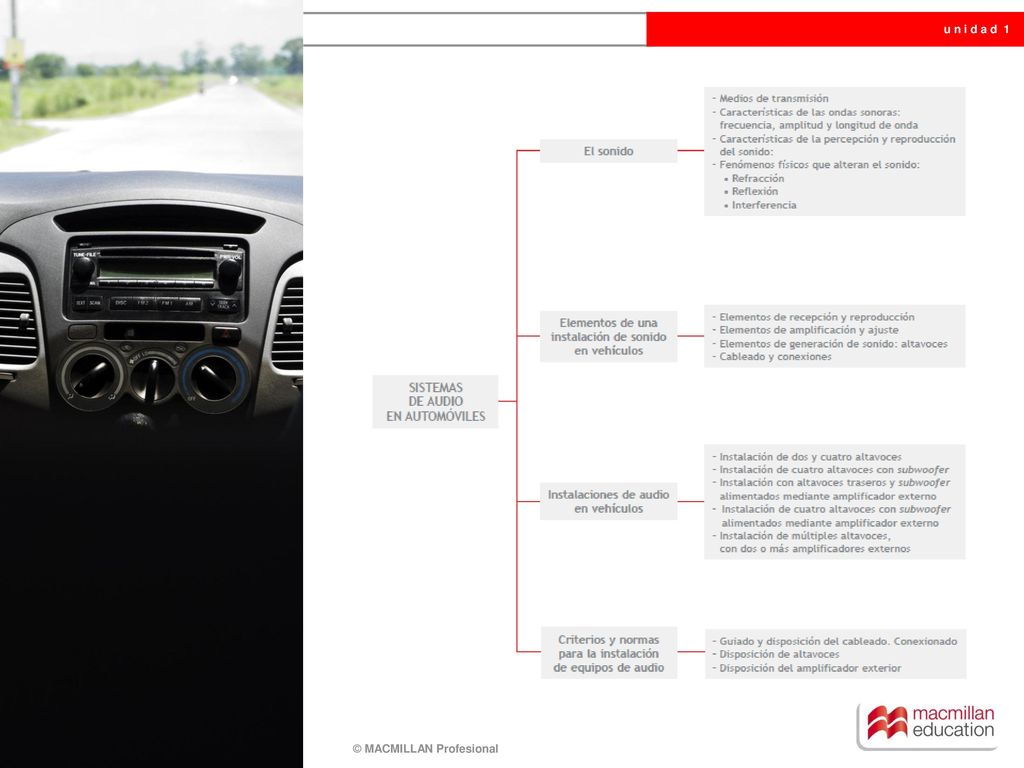

3 Medios de transmisión del sonido Velocidad del sonido (m/s)

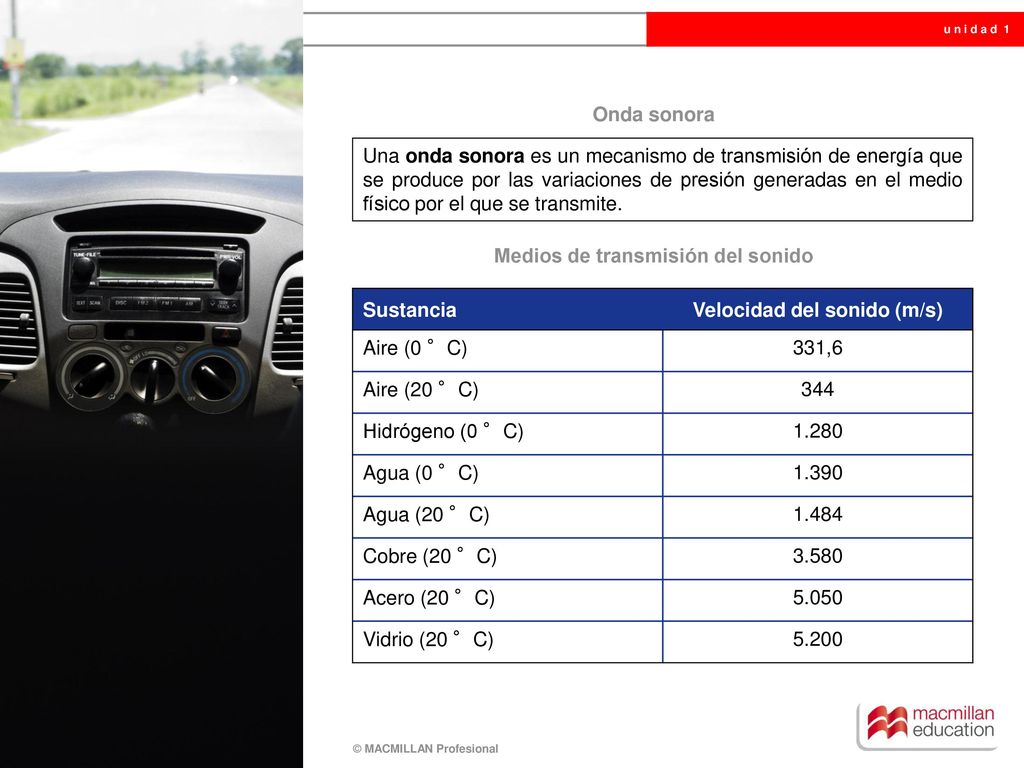

Onda sonora Una onda sonora es un mecanismo de transmisión de energía que se produce por las variaciones de presión generadas en el medio físico por el que se transmite. Medios de transmisión del sonido Sustancia Velocidad del sonido (m/s) Aire (0 °C) 331,6 Aire (20 °C) 344 Hidrógeno (0 °C) 1.280 Agua (0 °C) 1.390 Agua (20 °C) 1.484 Cobre (20 °C) 3.580 Acero (20 °C) 5.050 Vidrio (20 °C) 5.200

4 Características de las ondas sonoras

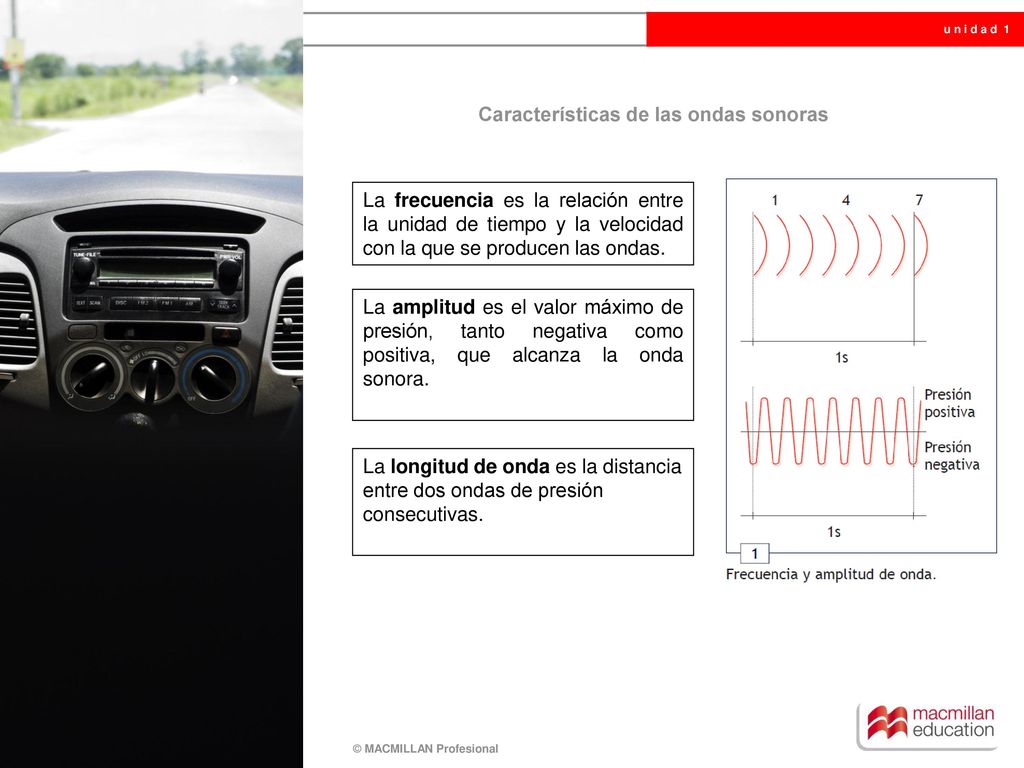

La frecuencia es la relación entre la unidad de tiempo y la velocidad con la que se producen las ondas. La amplitud es el valor máximo de presión, tanto negativa como positiva, que alcanza la onda sonora. La longitud de onda es la distancia entre dos ondas de presión consecutivas.

5 Fenómenos físicos que alteran el sonido

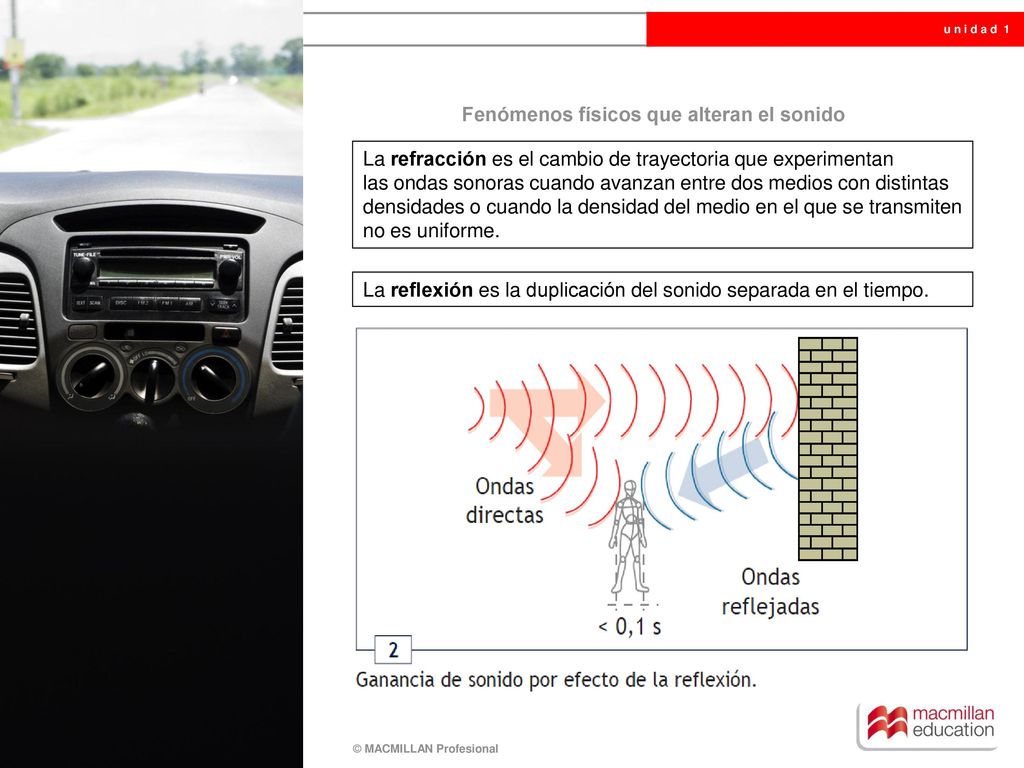

La refracción es el cambio de trayectoria que experimentan las ondas sonoras cuando avanzan entre dos medios con distintas densidades o cuando la densidad del medio en el que se transmiten no es uniforme. La reflexión es la duplicación del sonido separada en el tiempo.

6 Fenómenos físicos que alteran el sonido

7 Fenómenos físicos que alteran el sonido

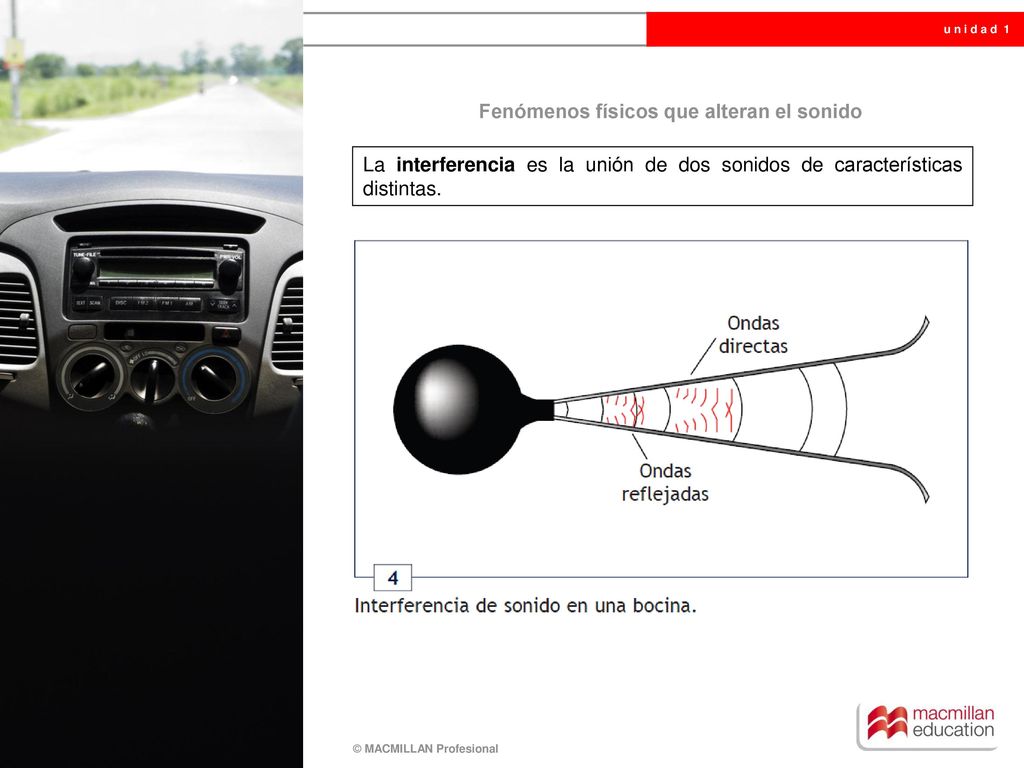

La interferencia es la unión de dos sonidos de características distintas.

8 Elementos de una instalación de sonido en vehículos

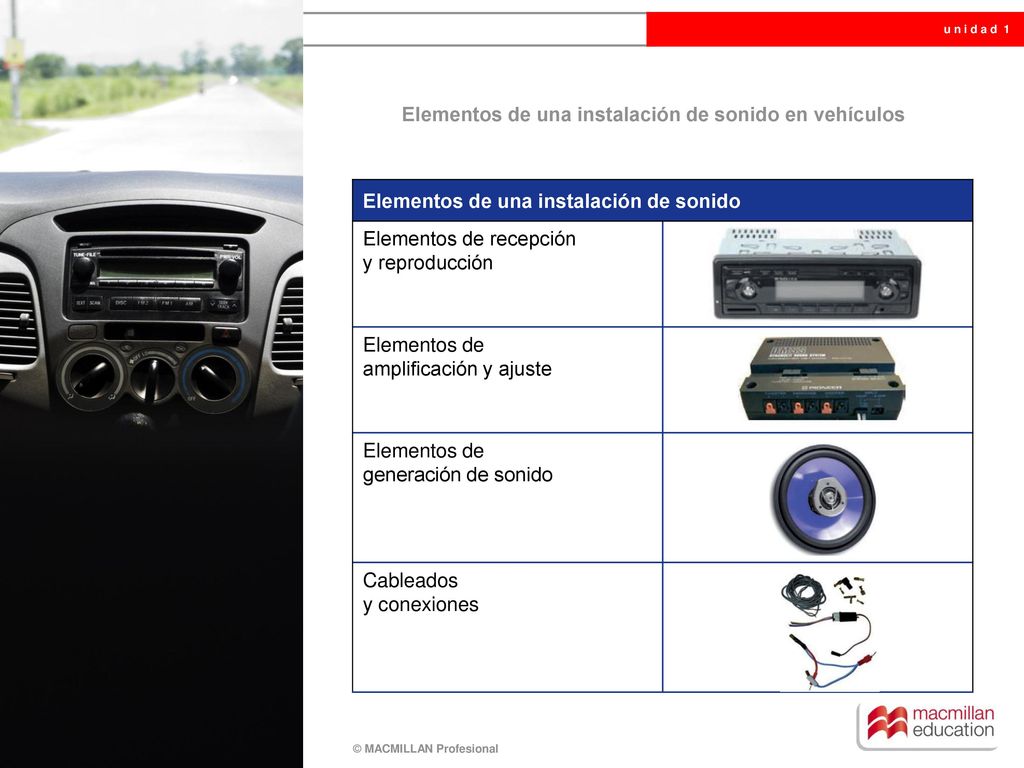

Elementos de recepción y reproducción Elementos de amplificación y ajuste generación de sonido Cableados y conexiones

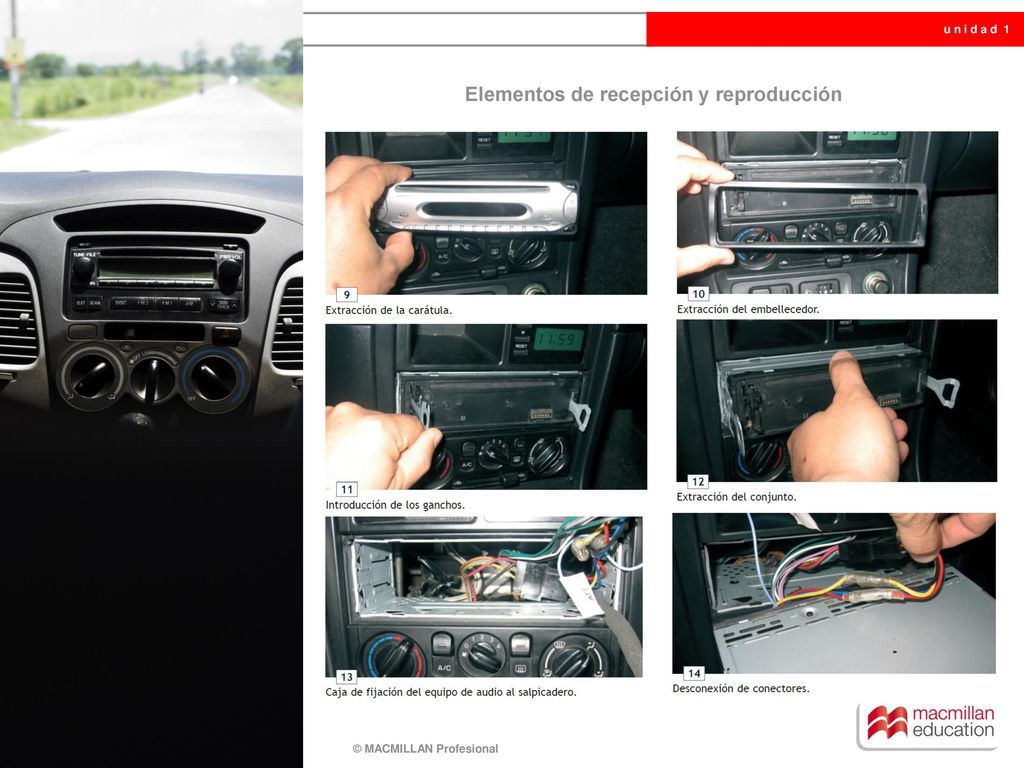

9 Elementos de recepción y reproducción

10 Elementos de recepción y reproducción

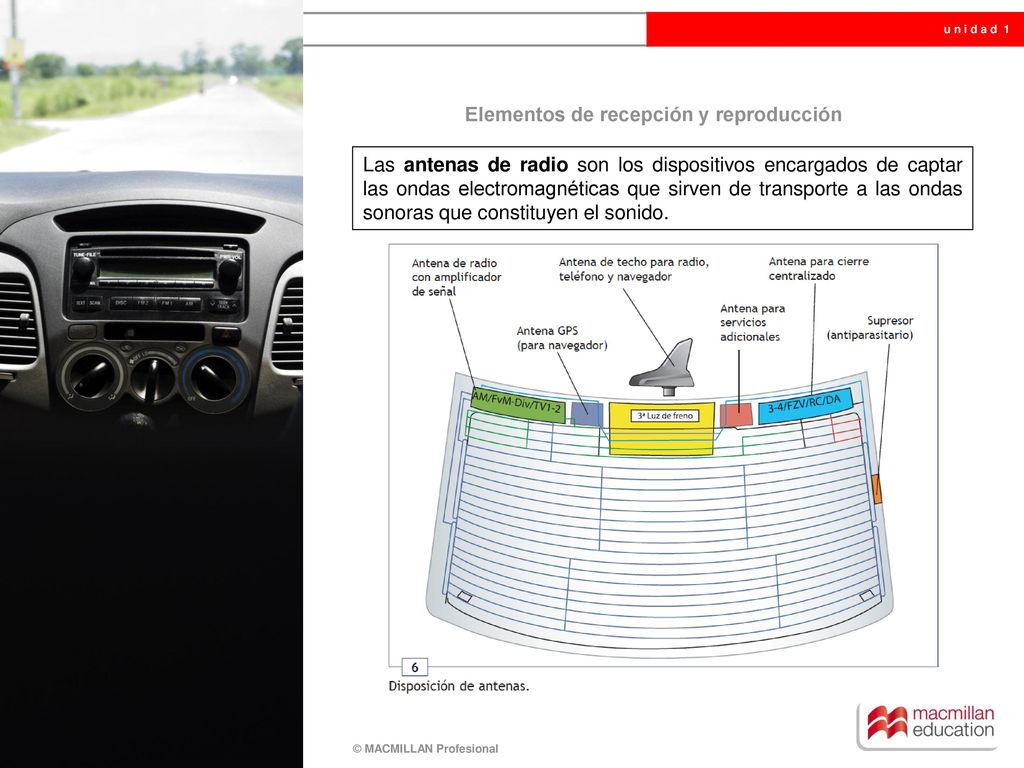

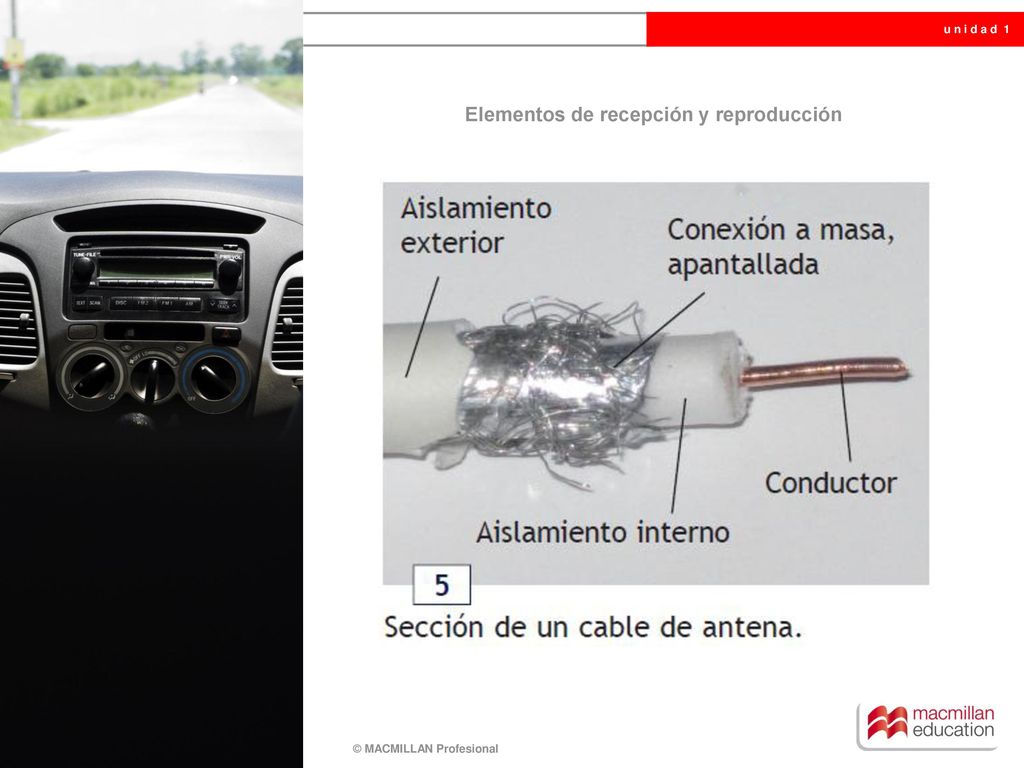

Las antenas de radio son los dispositivos encargados de captar las ondas electromagnéticas que sirven de transporte a las ondas sonoras que constituyen el sonido.

11 Elementos de recepción y reproducción

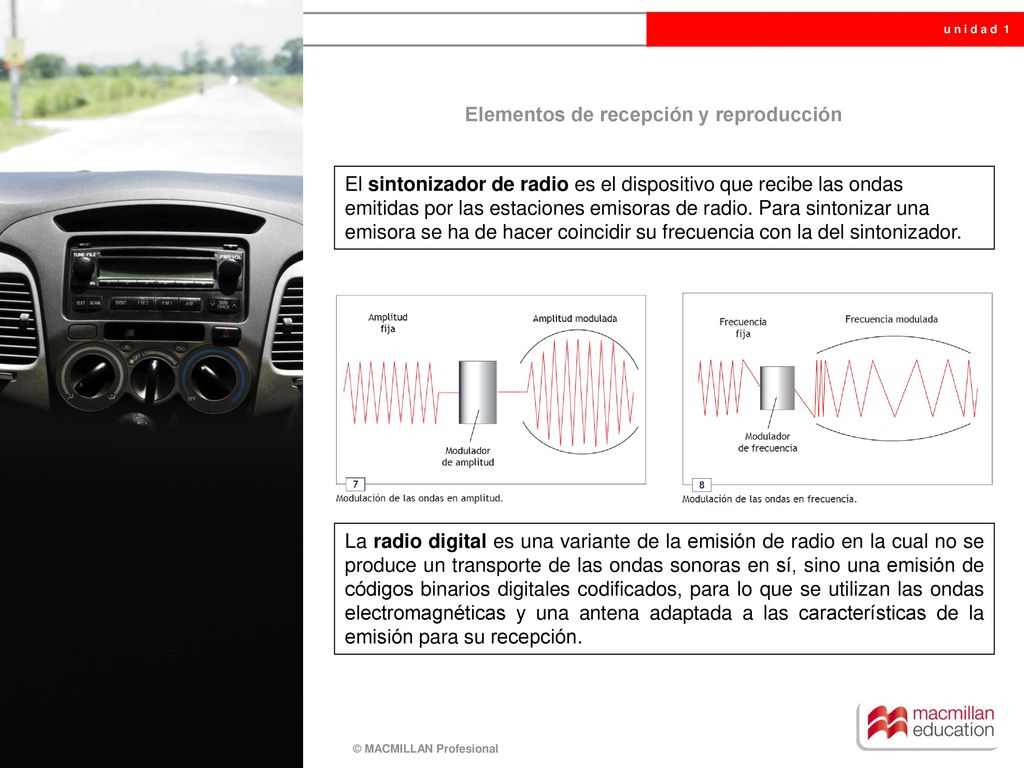

El sintonizador de radio es el dispositivo que recibe las ondas emitidas por las estaciones emisoras de radio. Para sintonizar una emisora se ha de hacer coincidir su frecuencia con la del sintonizador. La radio digital es una variante de la emisión de radio en la cual no se produce un transporte de las ondas sonoras en sí, sino una emisión de códigos binarios digitales codificados, para lo que se utilizan las ondas electromagnéticas y una antena adaptada a las características de la emisión para su recepción.

12 Elementos de recepción y reproducción

13 Elementos de amplificación y ajuste

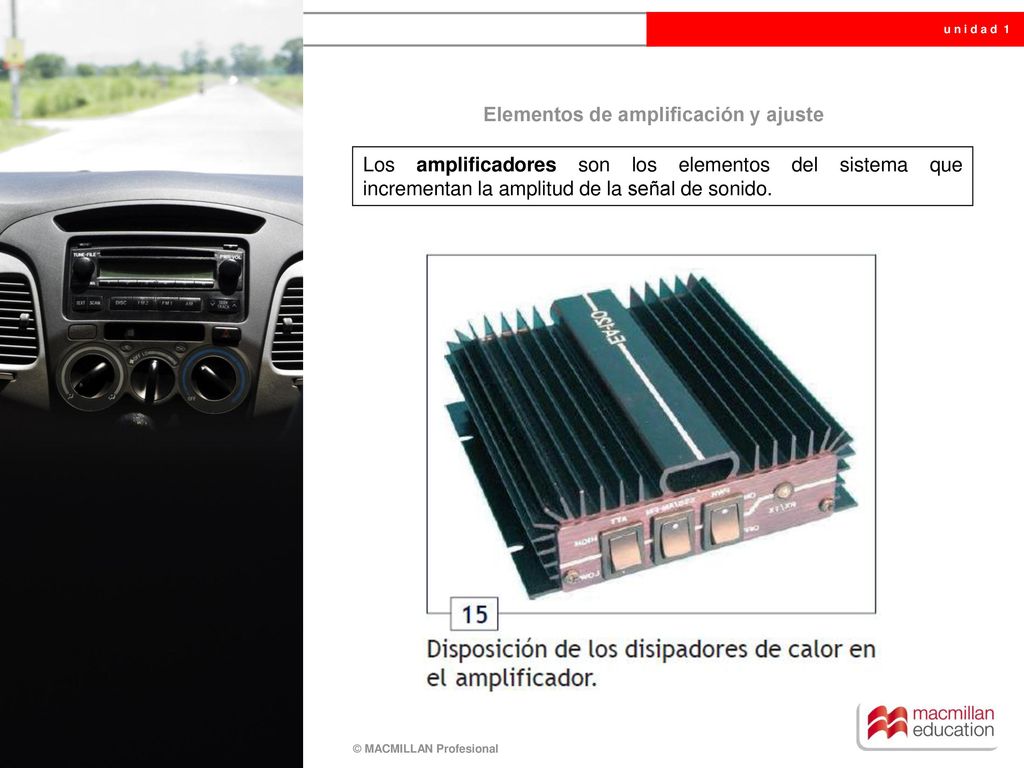

Los amplificadores son los elementos del sistema que incrementan la amplitud de la señal de sonido.

14 Elementos de amplificación y ajuste

15 Elementos de amplificación y ajuste

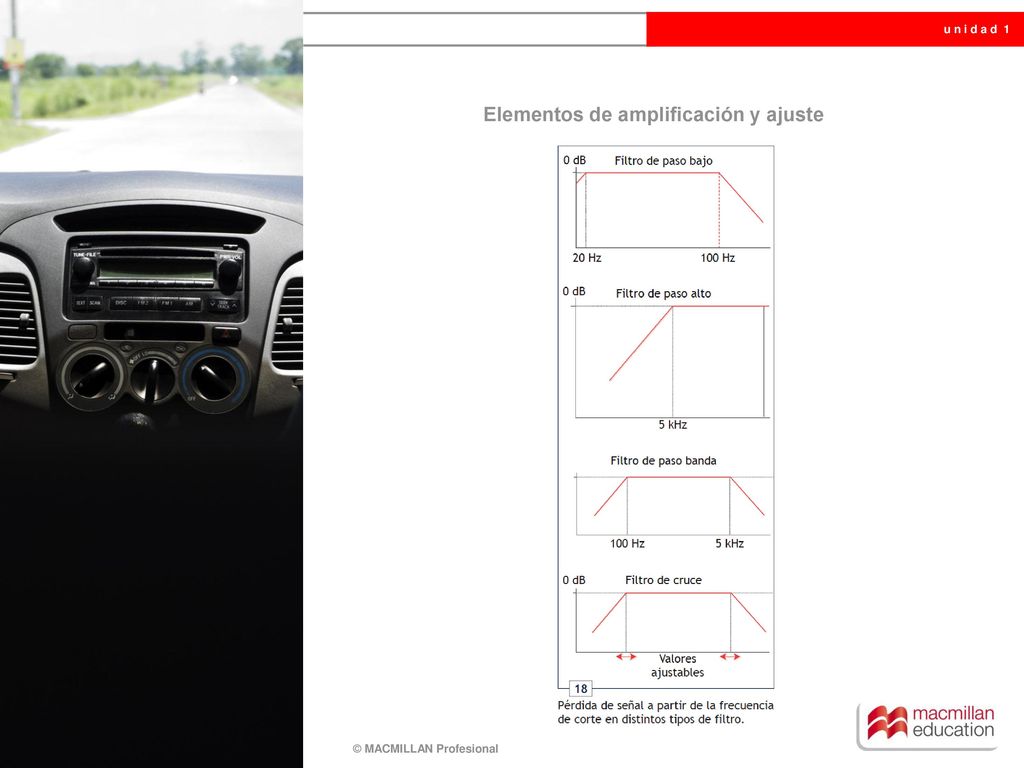

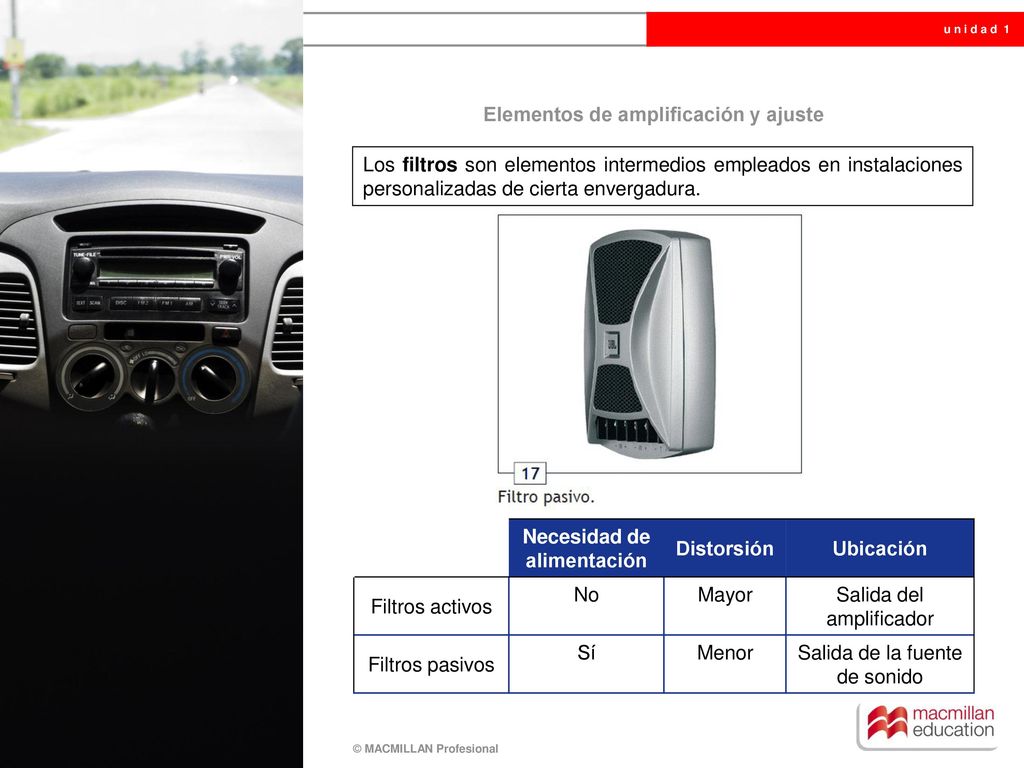

Los filtros son elementos intermedios empleados en instalaciones personalizadas de cierta envergadura. Necesidad de alimentación Distorsión Ubicación Filtros activos No Mayor Salida del amplificador Filtros pasivos Sí Menor Salida de la fuente de sonido

16 Elementos de amplificación y ajuste

17 Elementos de amplificación y ajuste

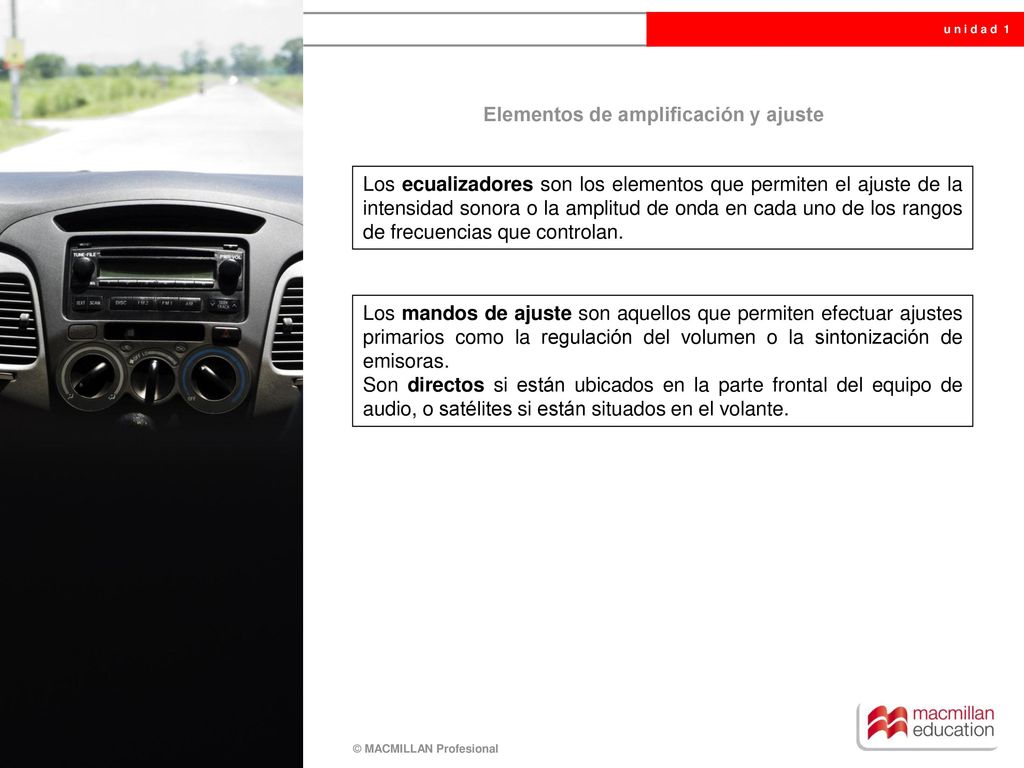

Los ecualizadores son los elementos que permiten el ajuste de la intensidad sonora o la amplitud de onda en cada uno de los rangos de frecuencias que controlan. Los mandos de ajuste son aquellos que permiten efectuar ajustes primarios como la regulación del volumen o la sintonización de emisoras. Son directos si están ubicados en la parte frontal del equipo de audio, o satélites si están situados en el volante.

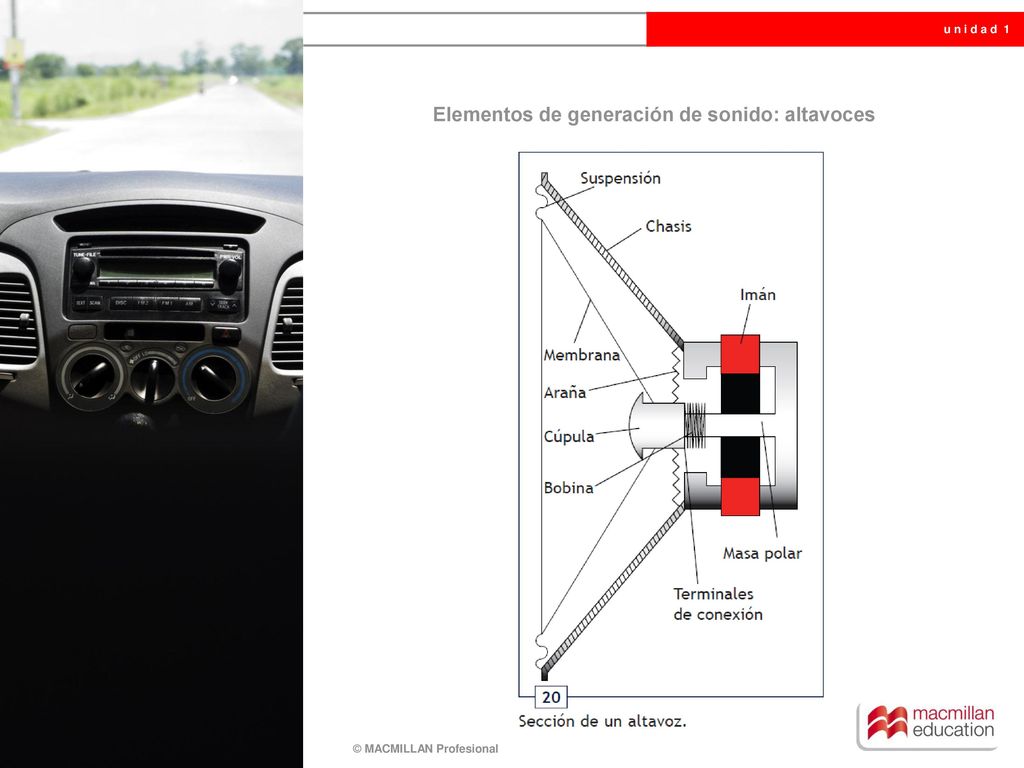

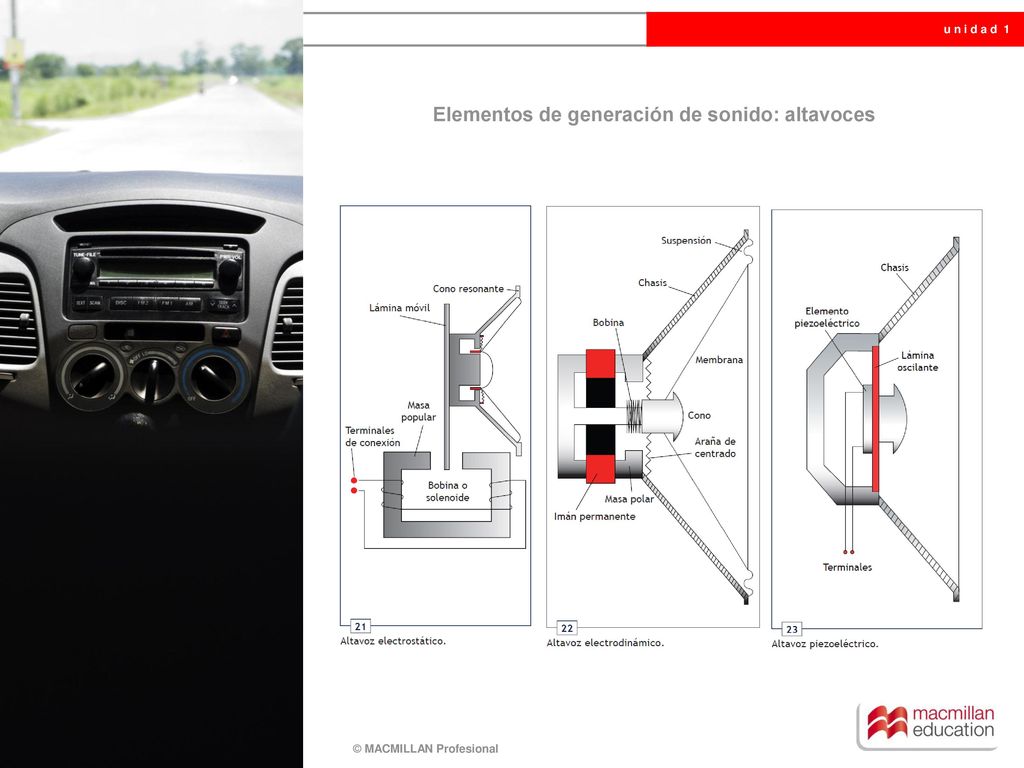

18 Elementos de generación de sonido: altavoces

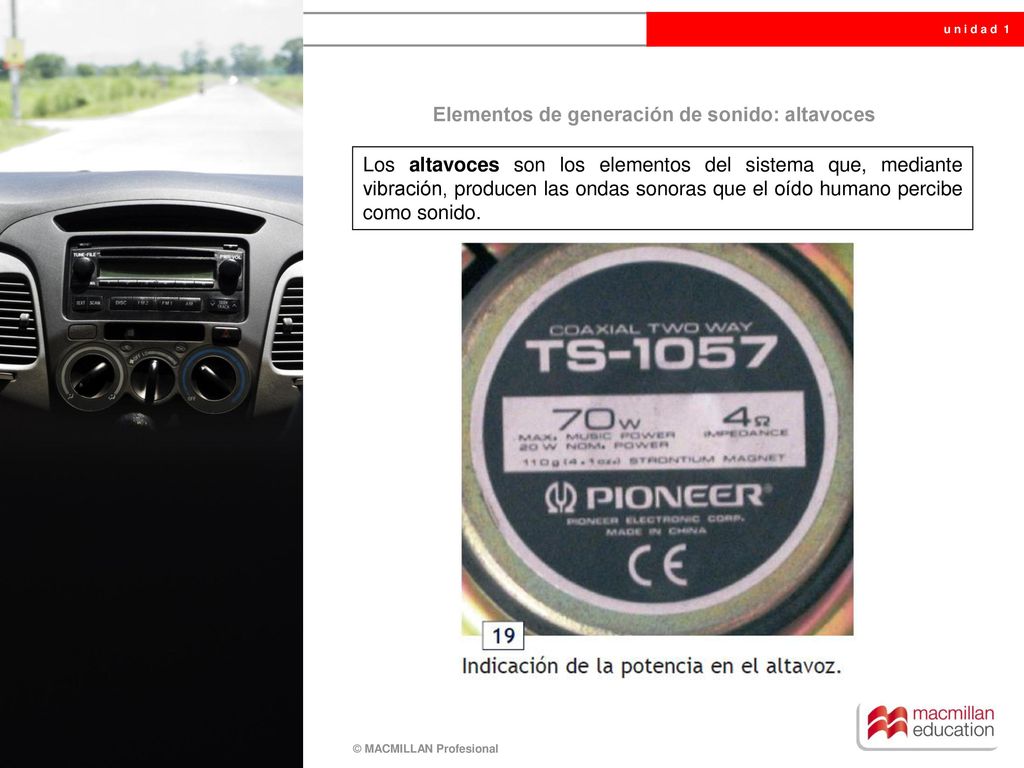

Los altavoces son los elementos del sistema que, mediante vibración, producen las ondas sonoras que el oído humano percibe como sonido.

19 Elementos de generación de sonido: altavoces

20 Elementos de generación de sonido: altavoces

21 Elementos de generación de sonido: altavoces

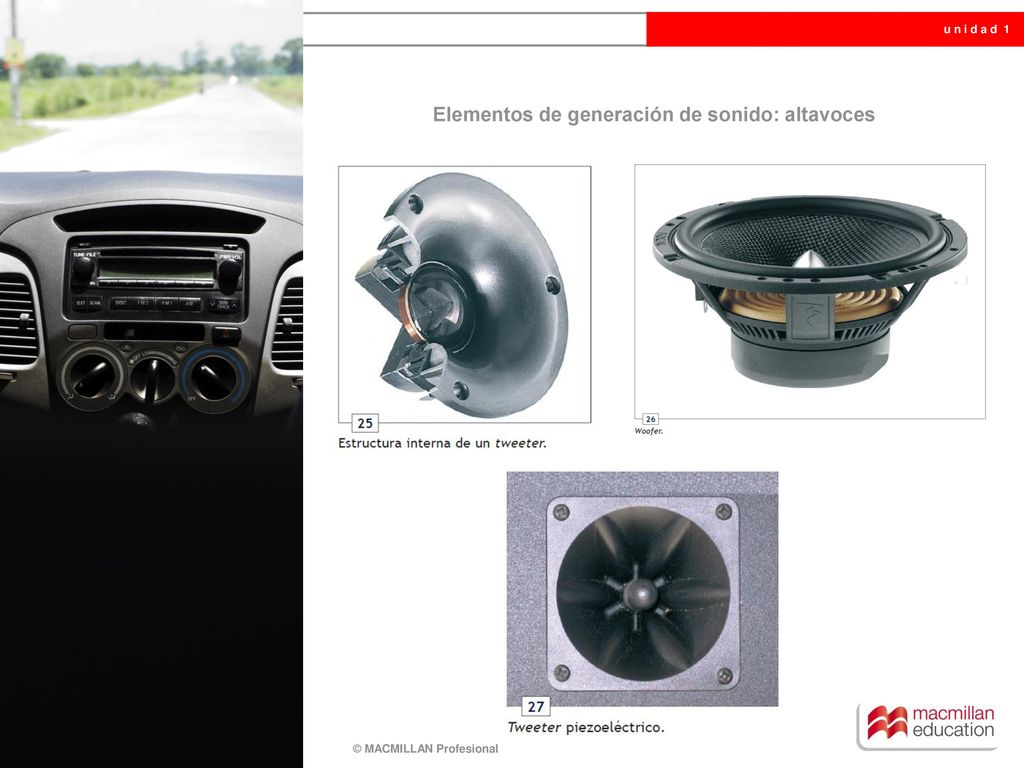

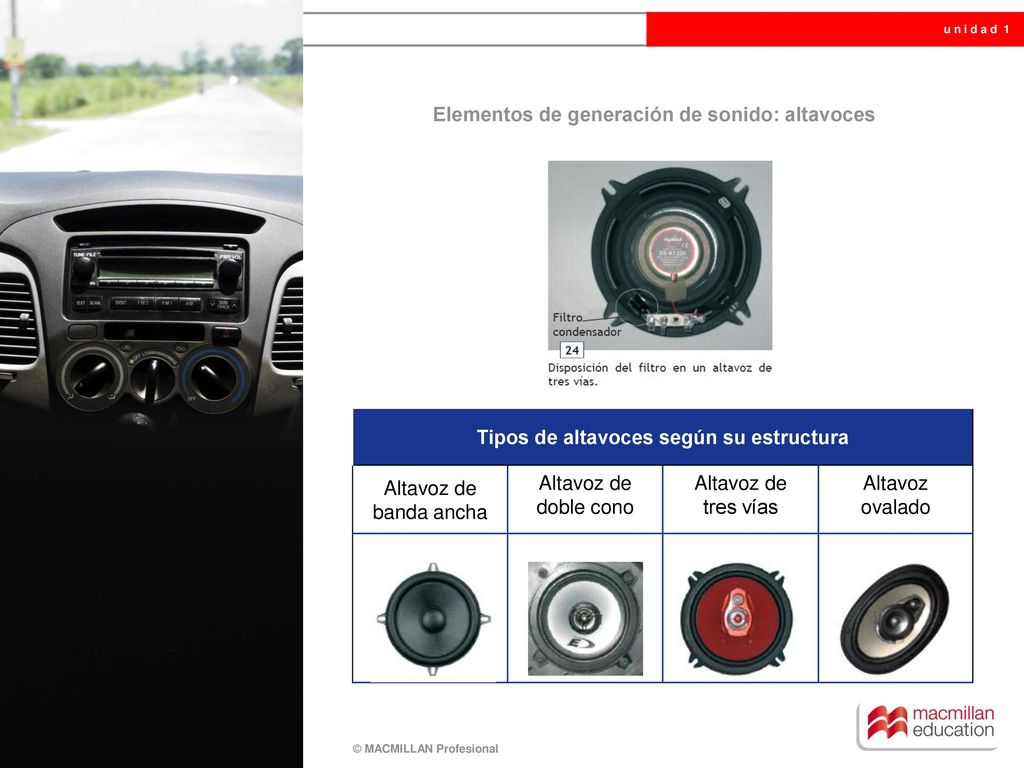

Tipos de altavoces según su estructura Altavoz de banda ancha Altavoz de doble cono Altavoz de tres vías Altavoz ovalado

22 Elementos de generación de sonido: altavoces

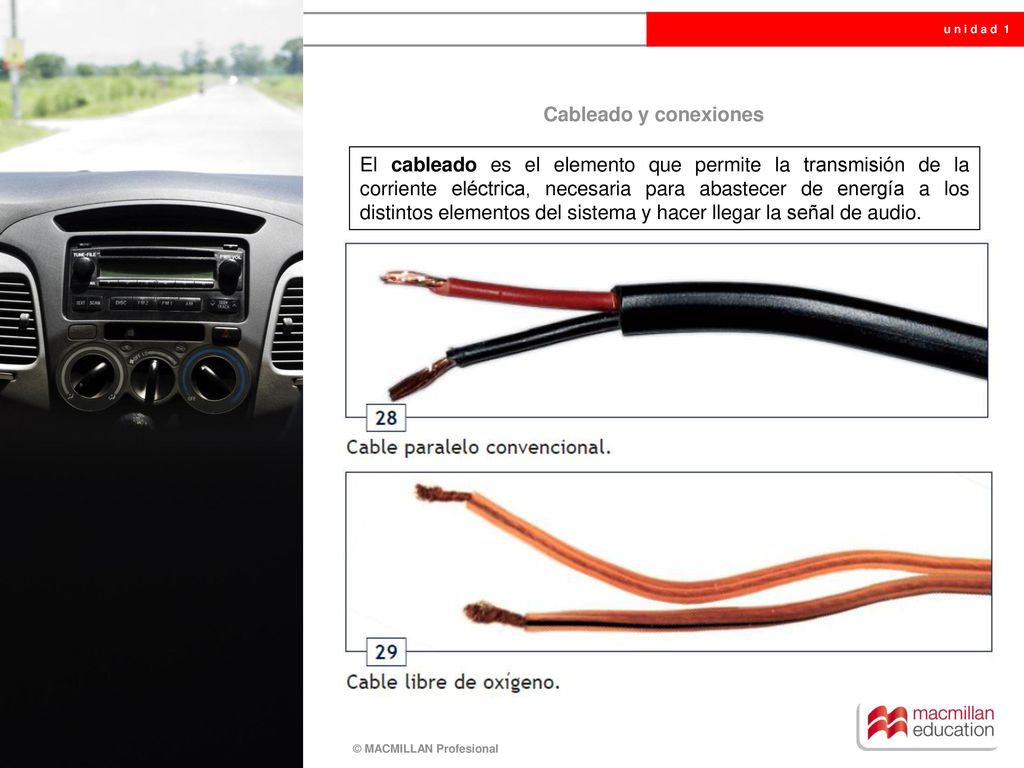

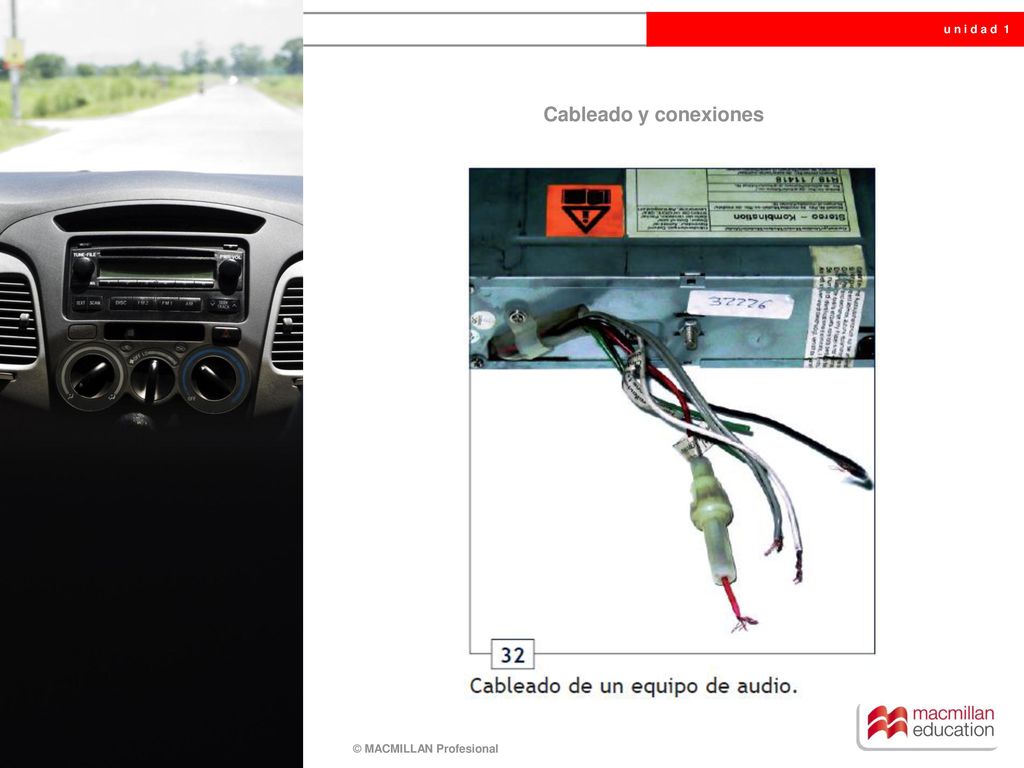

23 Cableado y conexiones El cableado es el elemento que permite la transmisión de la corriente eléctrica, necesaria para abastecer de energía a los distintos elementos del sistema y hacer llegar la señal de audio.

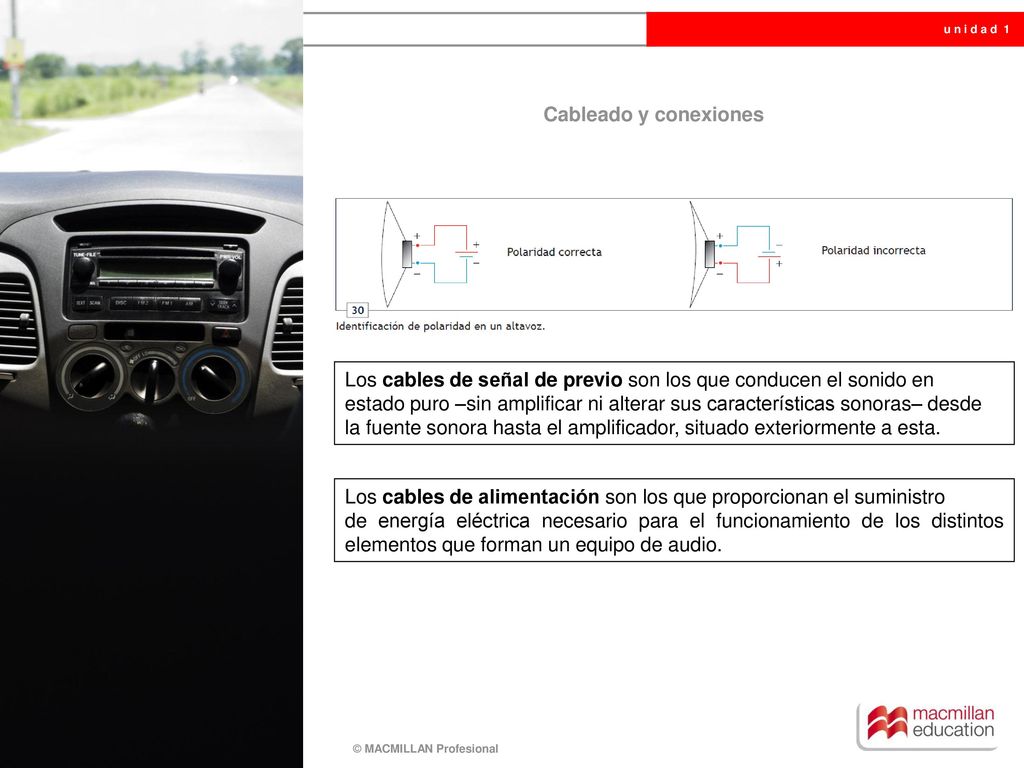

24 Cableado y conexiones Los cables de señal de previo son los que conducen el sonido en estado puro –sin amplificar ni alterar sus características sonoras– desde la fuente sonora hasta el amplificador, situado exteriormente a esta. Los cables de alimentación son los que proporcionan el suministro de energía eléctrica necesario para el funcionamiento de los distintos elementos que forman un equipo de audio.

25 Cableado y conexiones El Bluetooth es un sistema de transmisión de datos inalámbrico mediante bus.

26 Cableado y conexiones

27 Cableado y conexiones

28 Cableado y conexiones

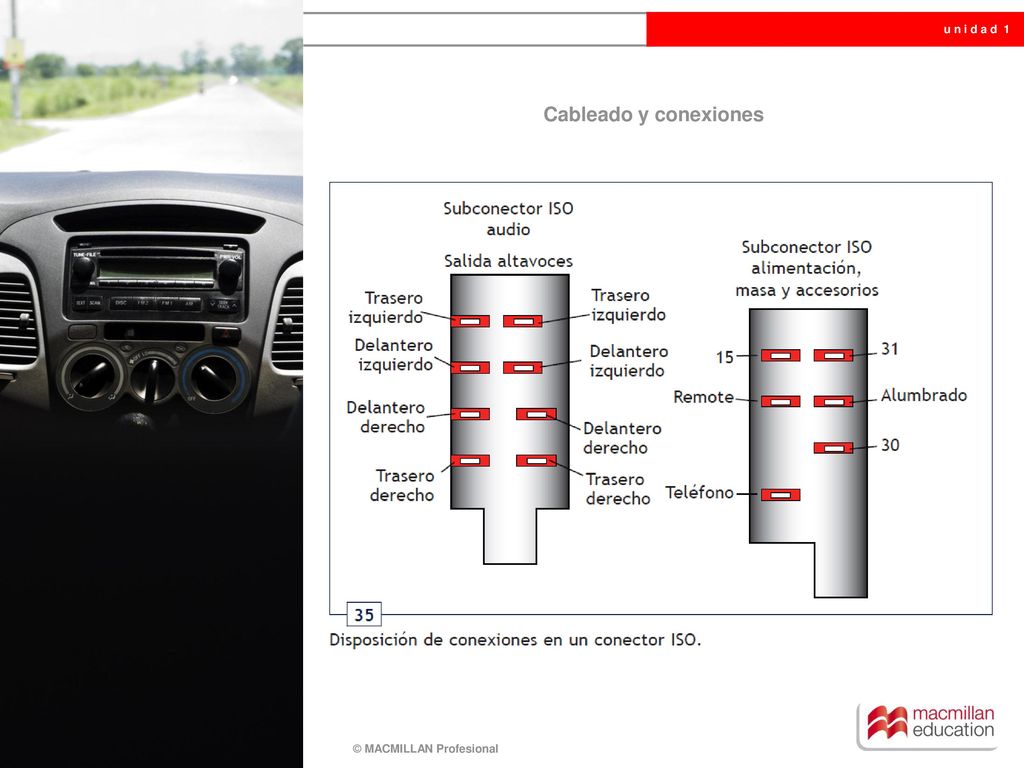

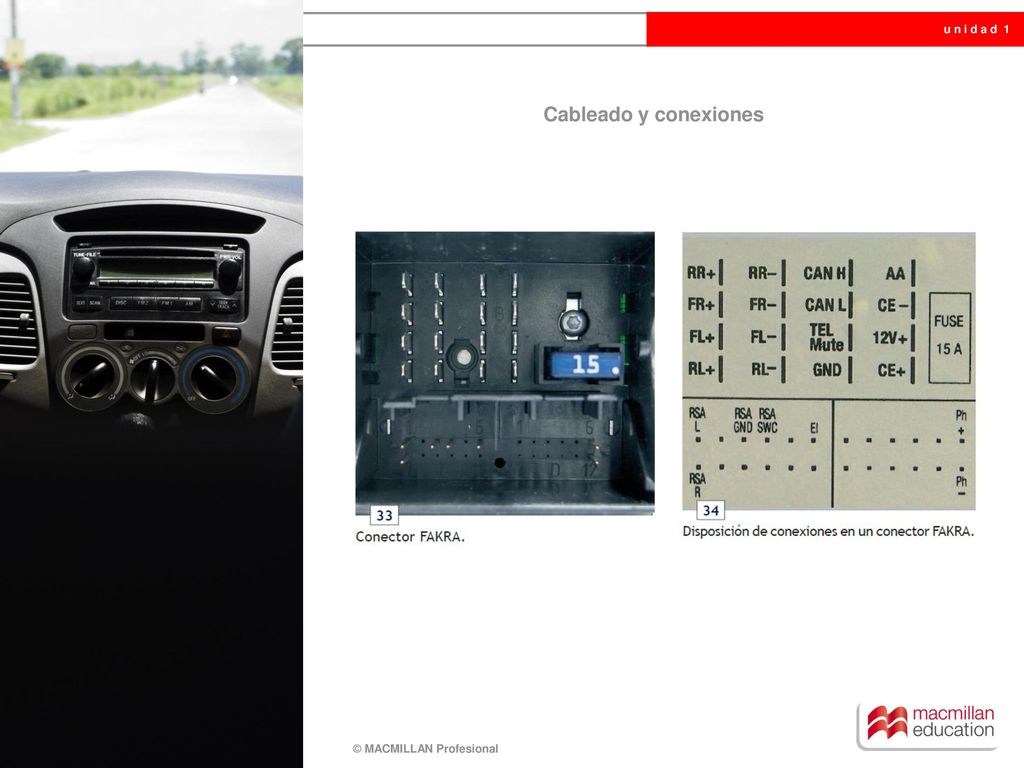

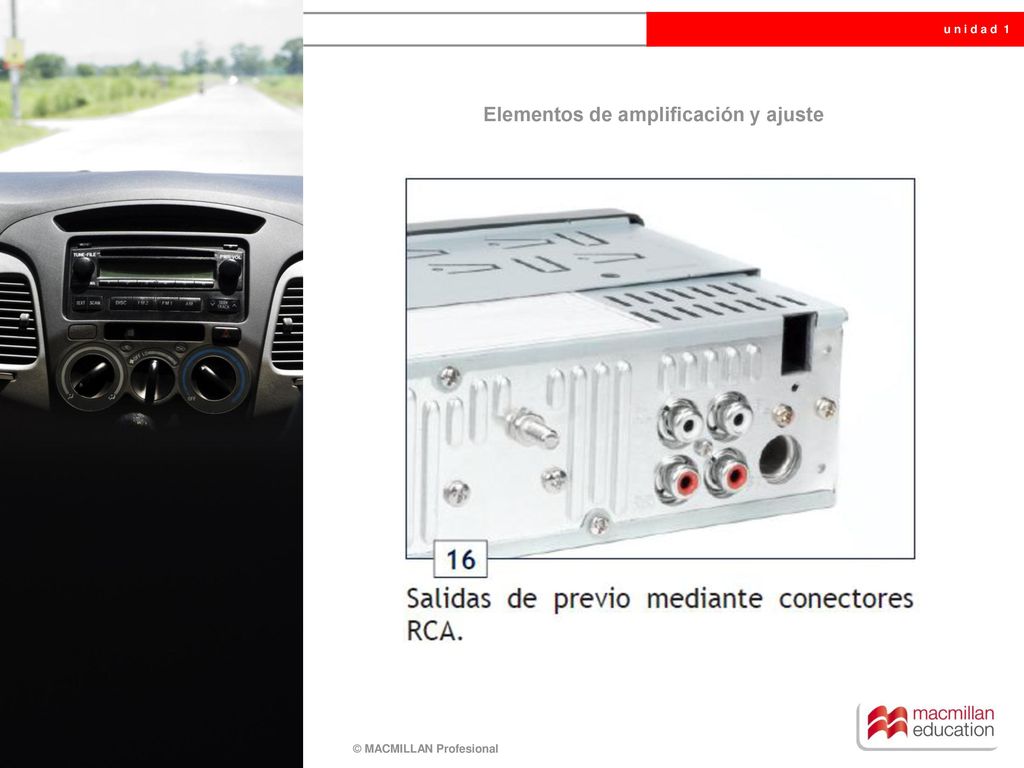

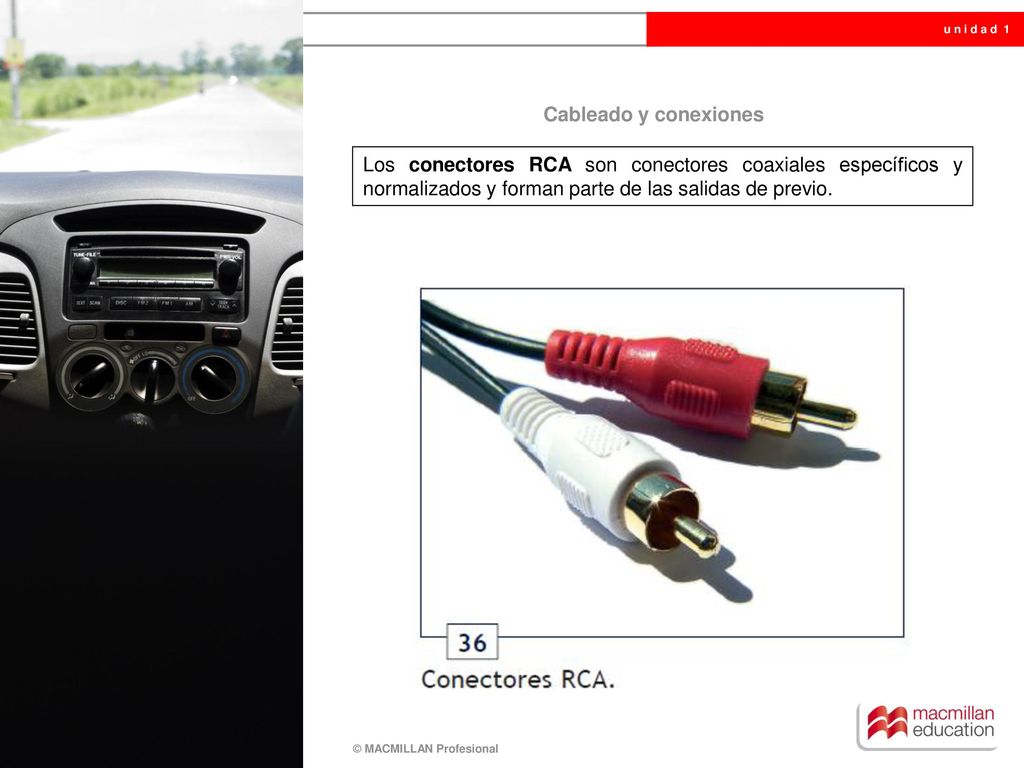

29 Cableado y conexiones Los conectores RCA son conectores coaxiales específicos y normalizados y forman parte de las salidas de previo.

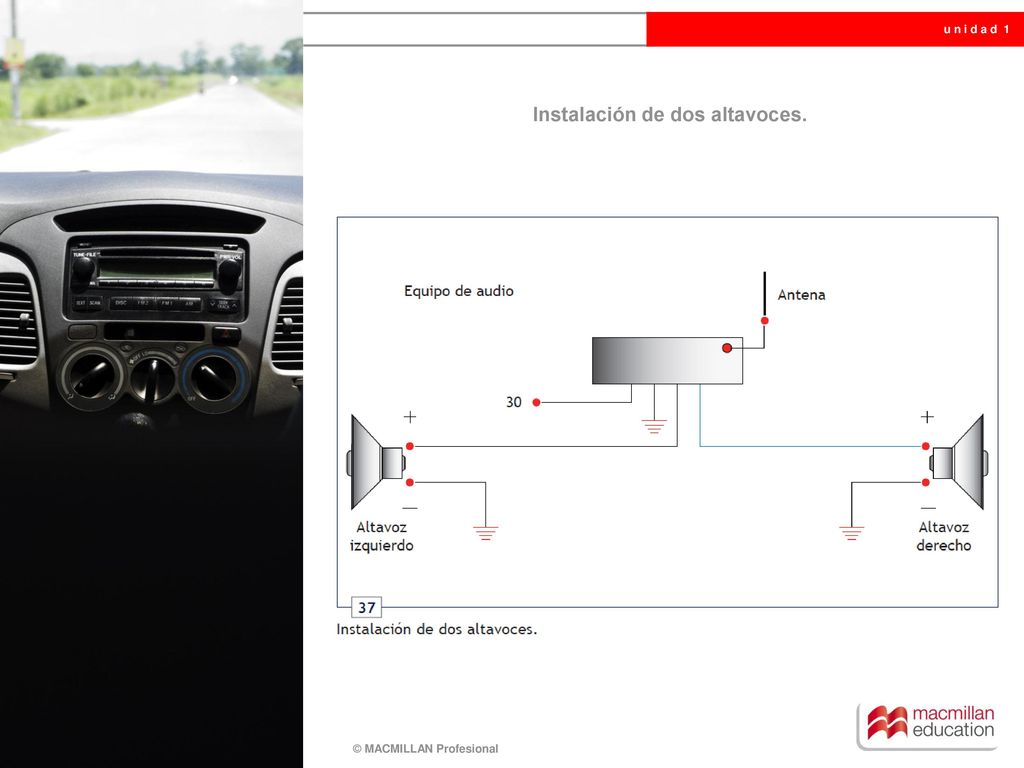

30 Instalación de dos altavoces.

31 Instalación de cuatro altavoces

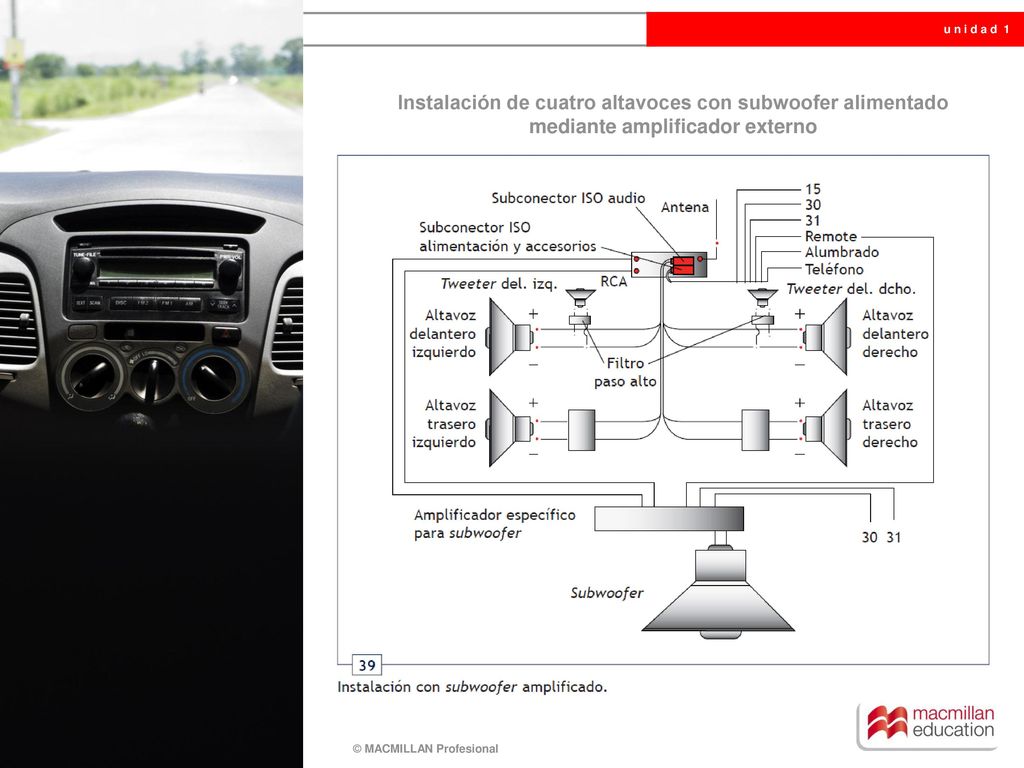

32 Instalación de cuatro altavoces con subwoofer alimentado mediante amplificador externo

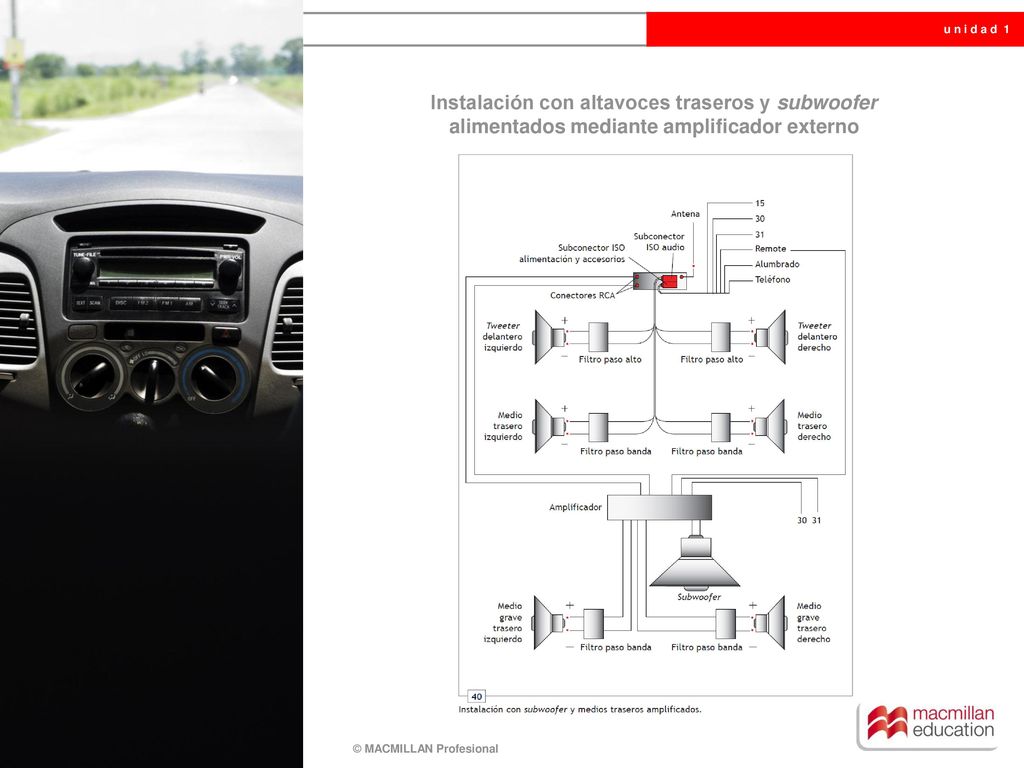

33 Instalación con altavoces traseros y subwoofer alimentados mediante amplificador externo

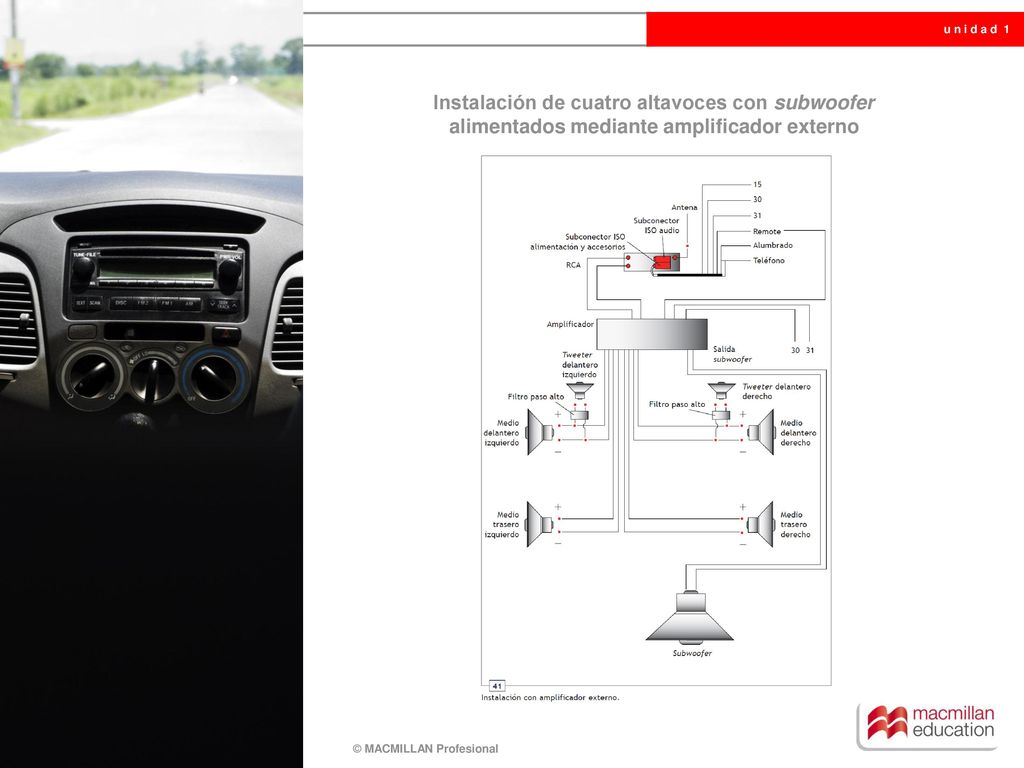

34 Instalación de cuatro altavoces con subwoofer alimentados mediante amplificador externo

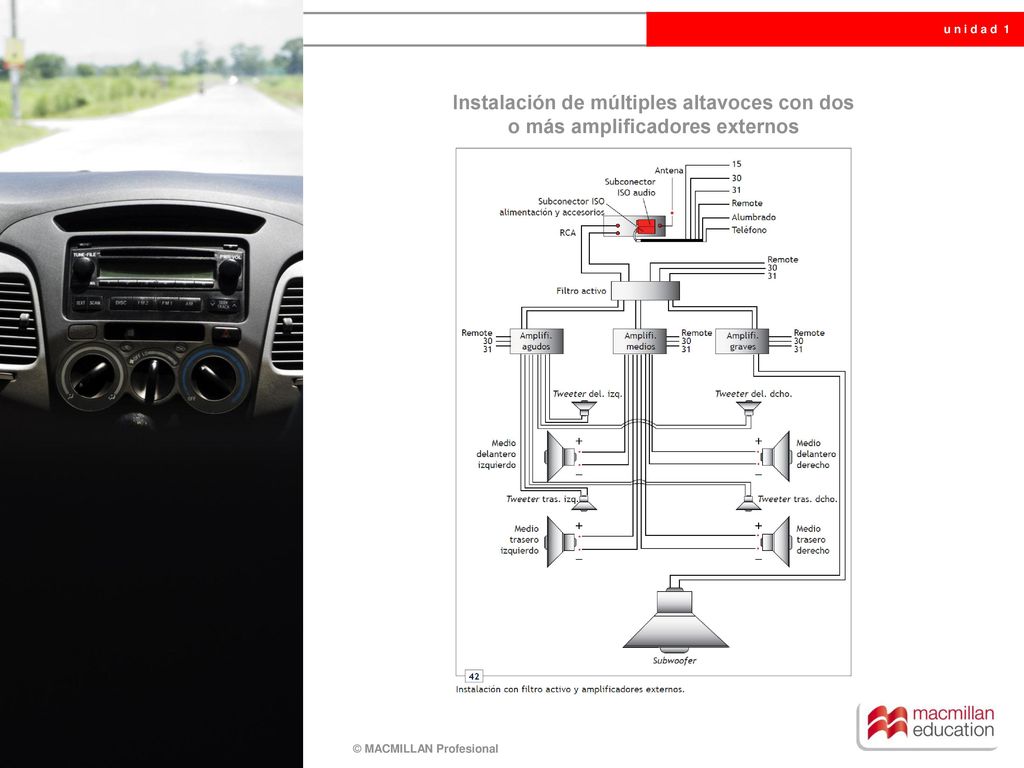

35 Instalación de múltiples altavoces con dos o más amplificadores externos

36 Criterios y normas para la instalación de equipos de audio
Criterios y normas para la instalación de equipos de audio. Guiado y disposición del cableado. Conexionado.

37 Criterios y normas para la instalación de equipos de audio

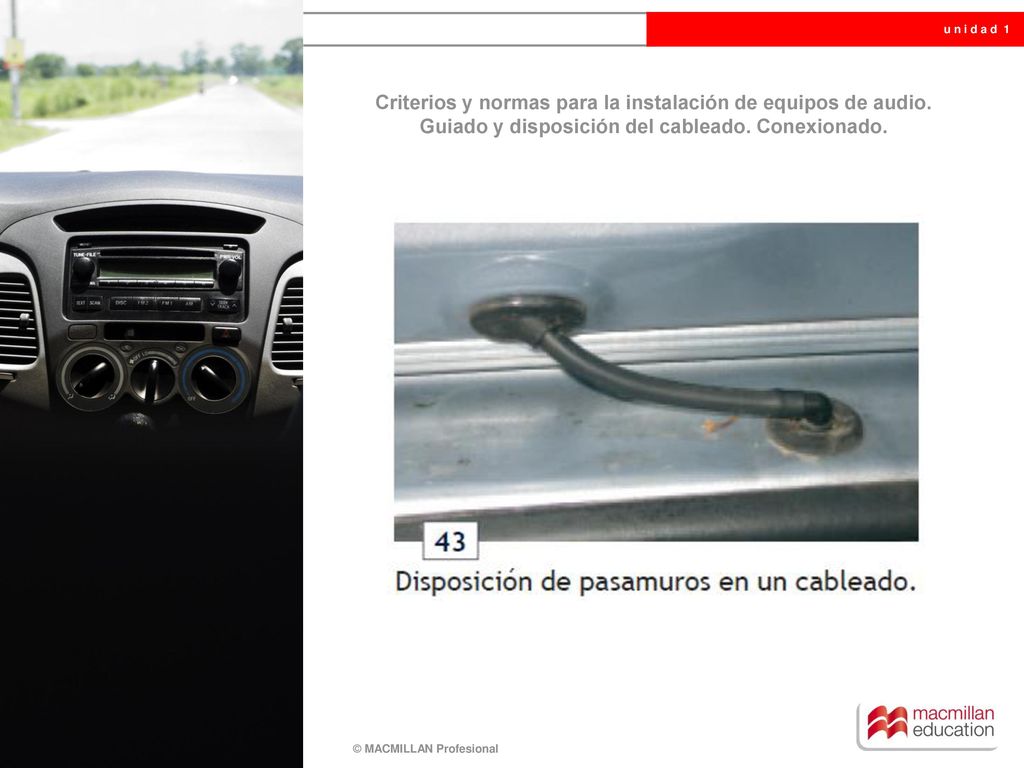

Criterios y normas para la instalación de equipos de audio. Guiado y disposición del cableado. Conexionado.

38 Criterios y normas para la instalación de equipos de audio

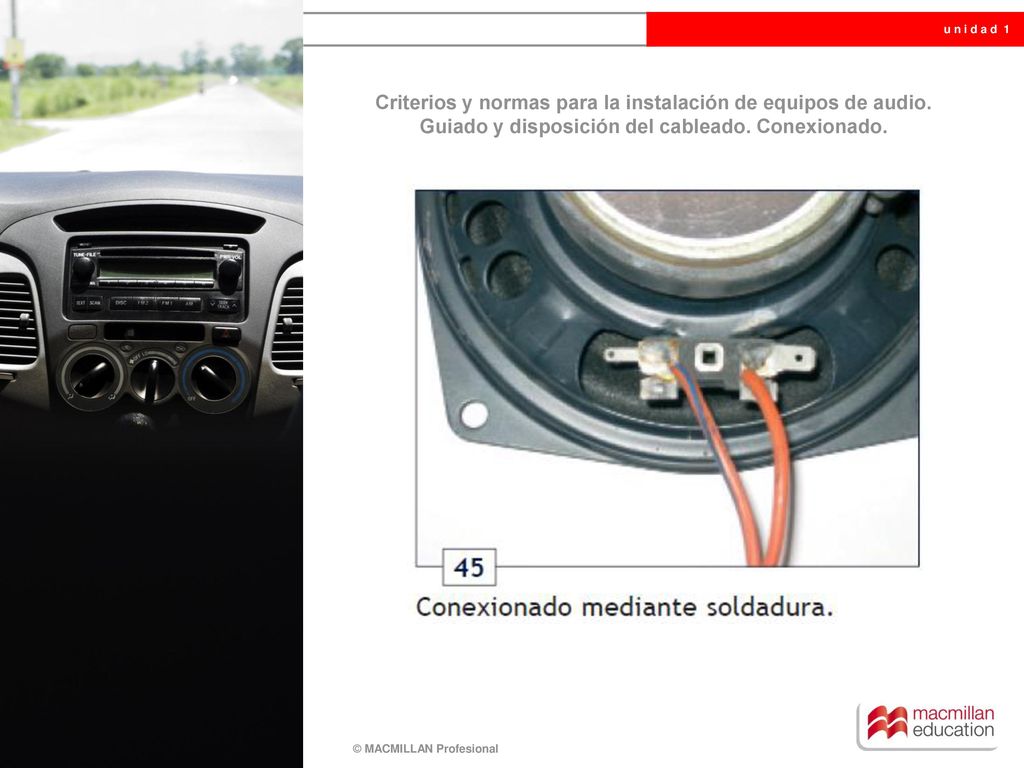

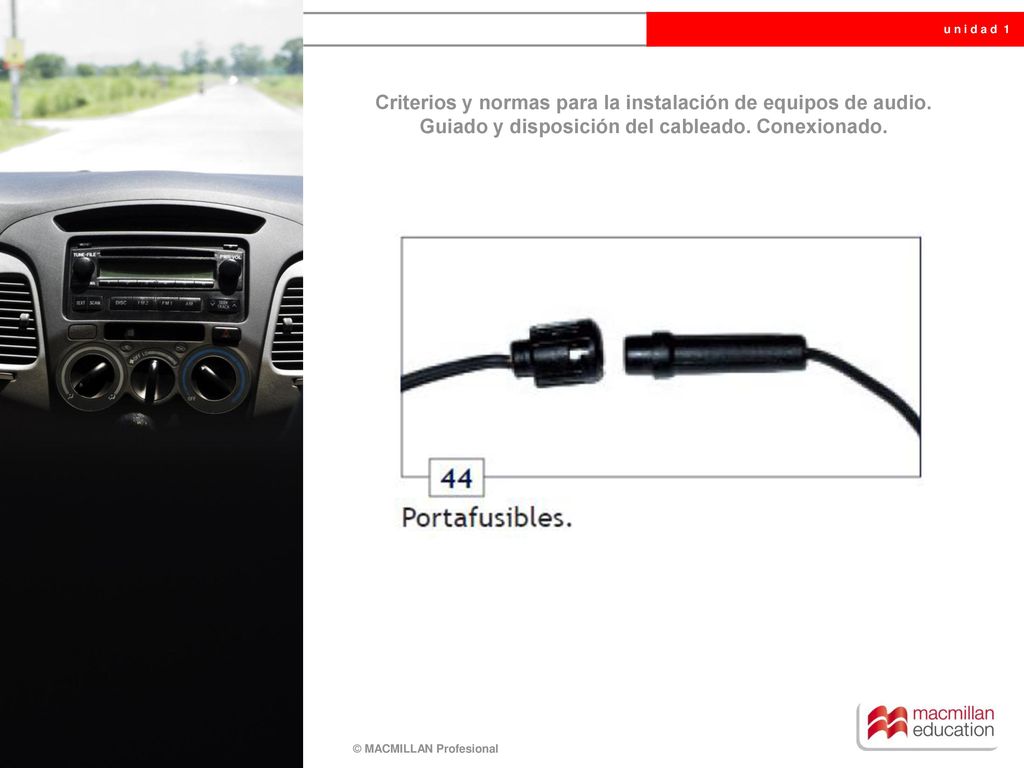

Criterios y normas para la instalación de equipos de audio. Guiado y disposición del cableado. Conexionado.

39 Criterios y normas para la instalación de equipos de audio

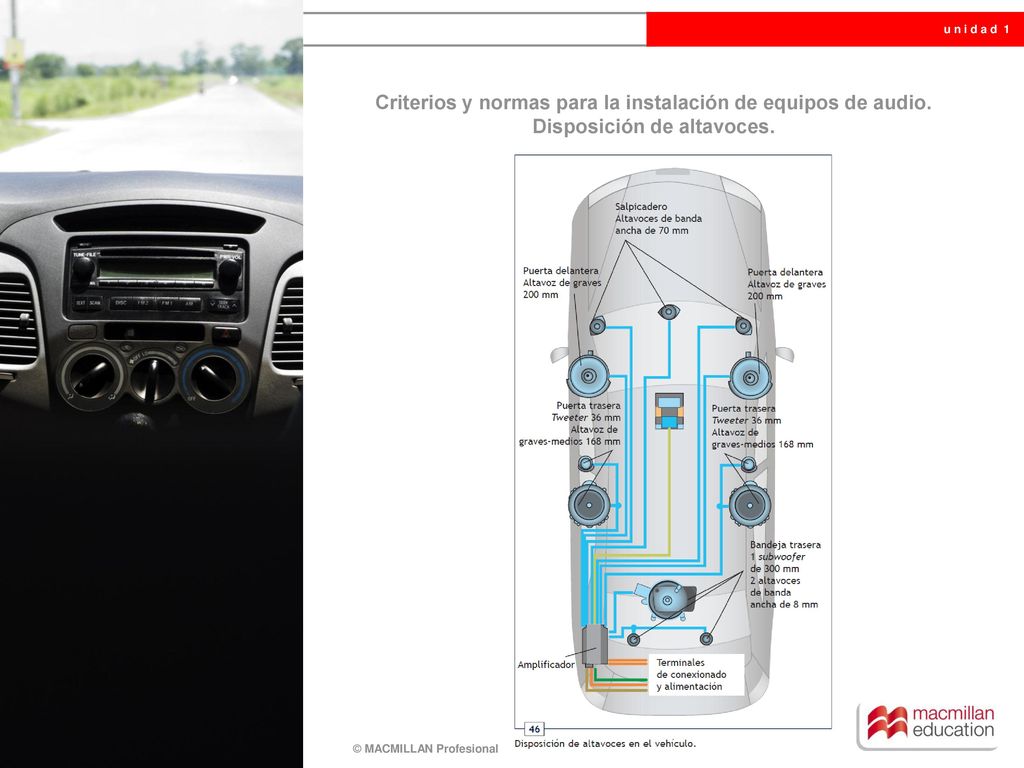

Criterios y normas para la instalación de equipos de audio. Disposición de altavoces.

40 Criterios y normas para la instalación de equipos de audio

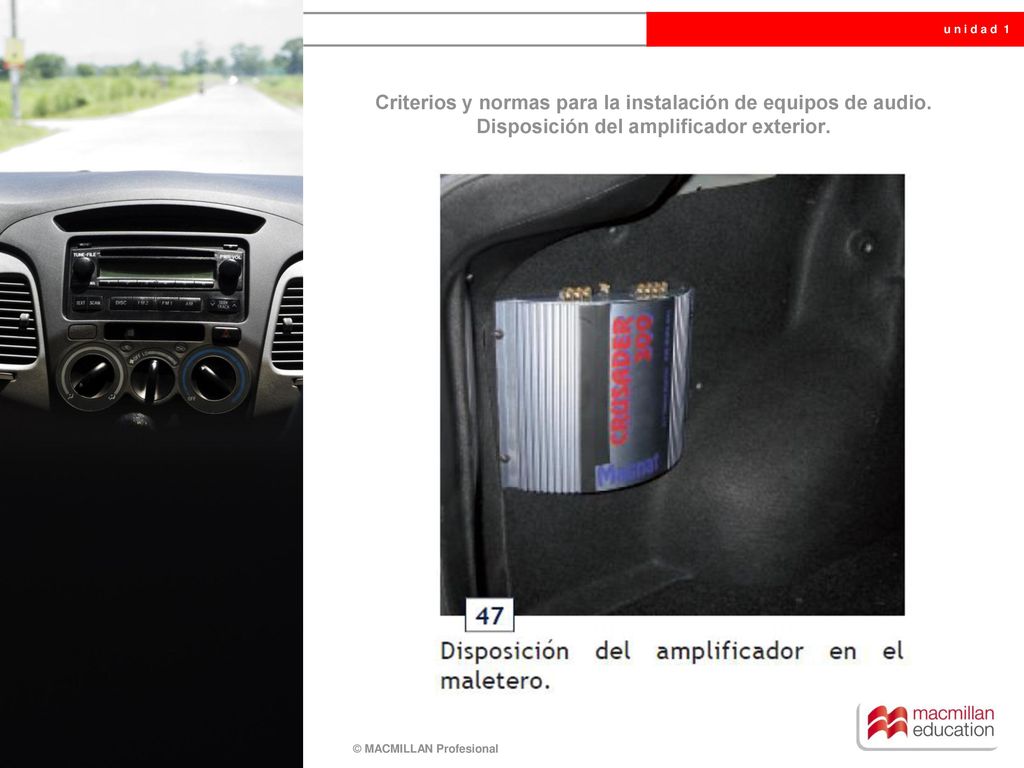

Criterios y normas para la instalación de equipos de audio. Disposición del amplificador exterior.
