Rememoración Tipos de fracturas. Trascendencia práctica.

Presentación del tema: "Rememoración Tipos de fracturas. Trascendencia práctica."— Transcripción de la presentación:

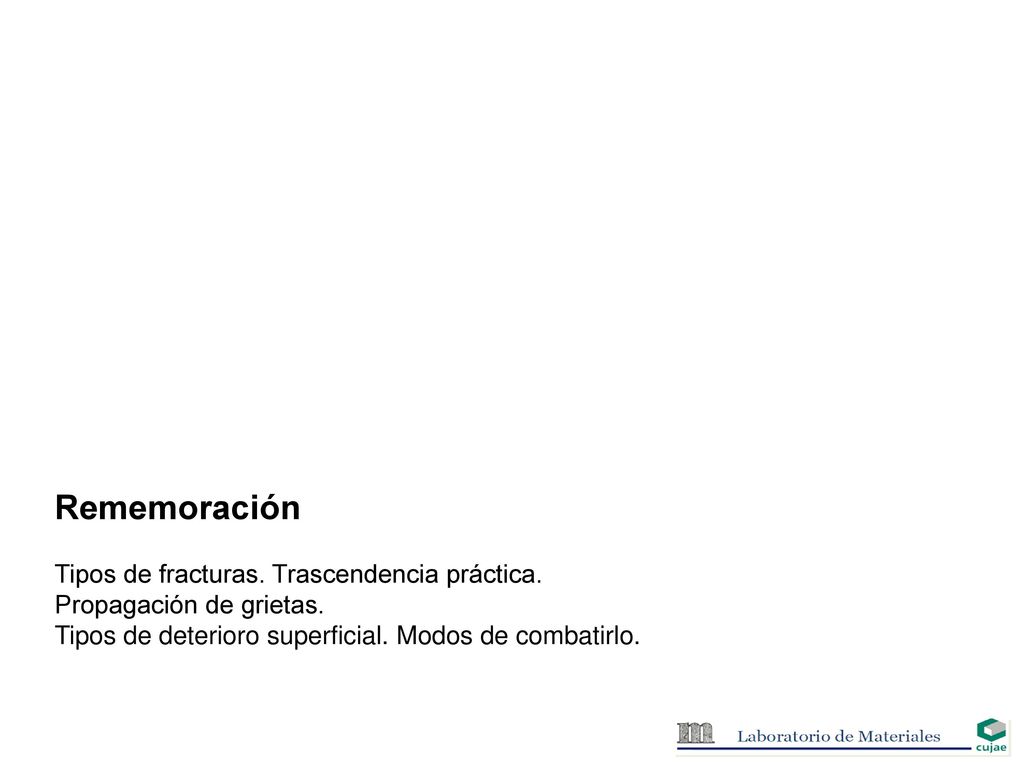

1 Rememoración Tipos de fracturas. Trascendencia práctica.
Propagación de grietas. Tipos de deterioro superficial. Modos de combatirlo.

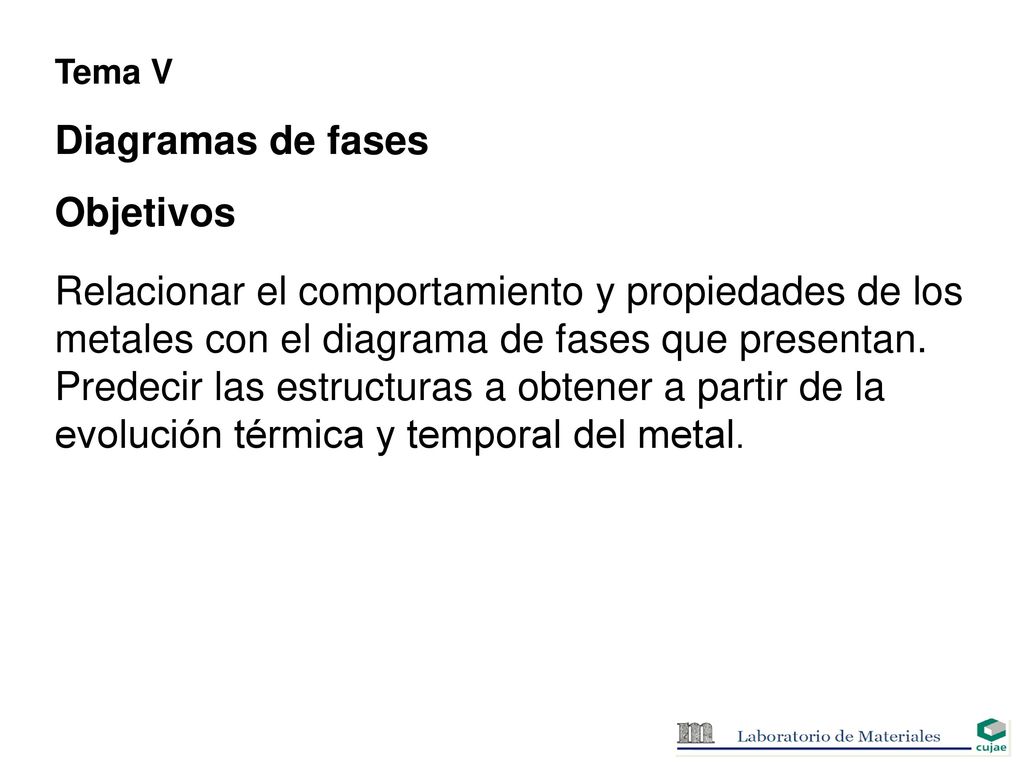

2 Diagramas de fases Objetivos
Tema V Diagramas de fases Objetivos Relacionar el comportamiento y propiedades de los metales con el diagrama de fases que presentan. Predecir las estructuras a obtener a partir de la evolución térmica y temporal del metal.

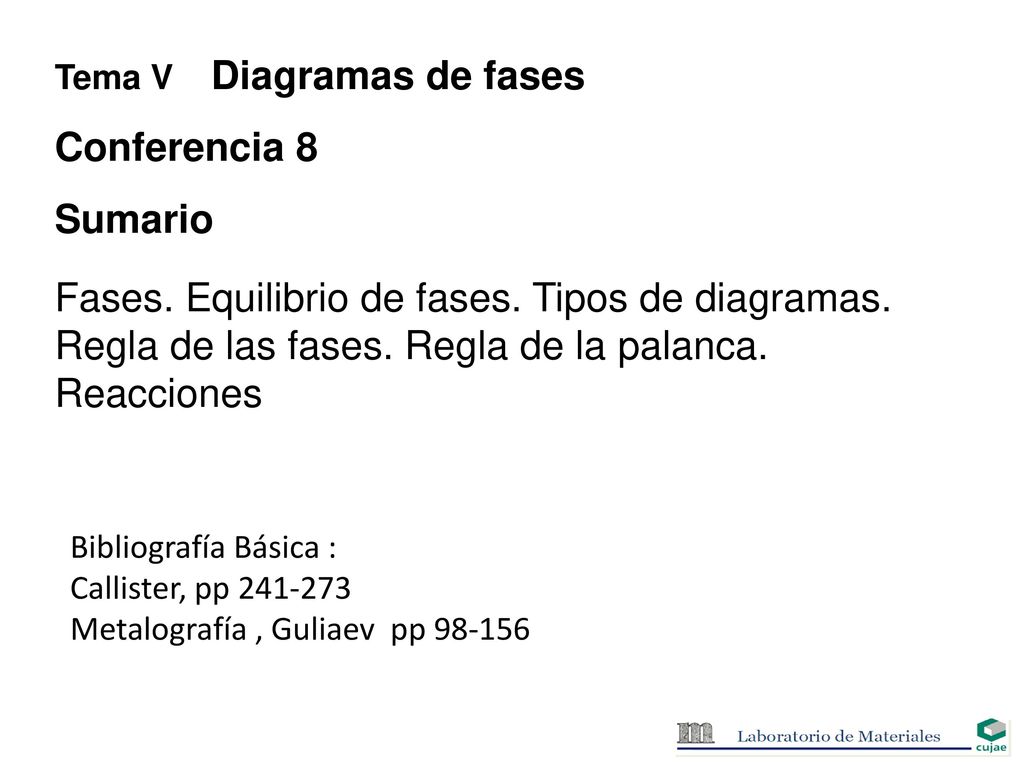

3 Tema V Diagramas de fases
Conferencia 8 Sumario Fases. Equilibrio de fases. Tipos de diagramas. Regla de las fases. Regla de la palanca. Reacciones Bibliografía Básica : Callister, pp Metalografía , Guliaev pp

4 Tipos de Diagramas Soluble-Soluble
Líquido a

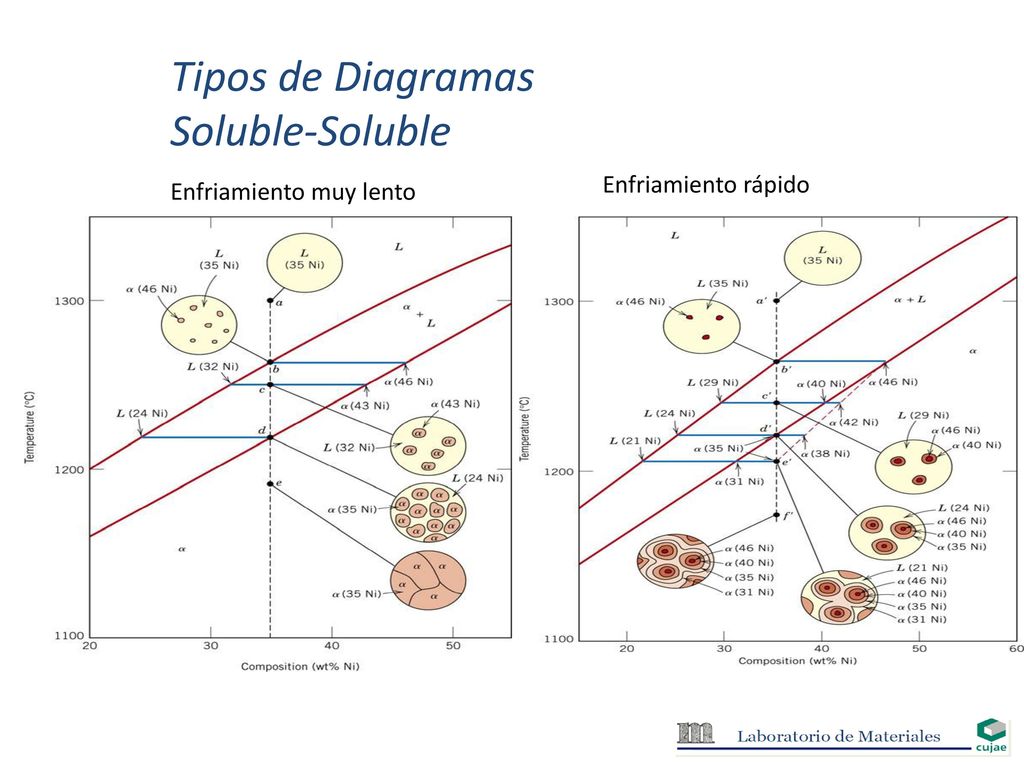

5 Tipos de Diagramas Soluble-Soluble
Enfriamiento rápido Enfriamiento muy lento

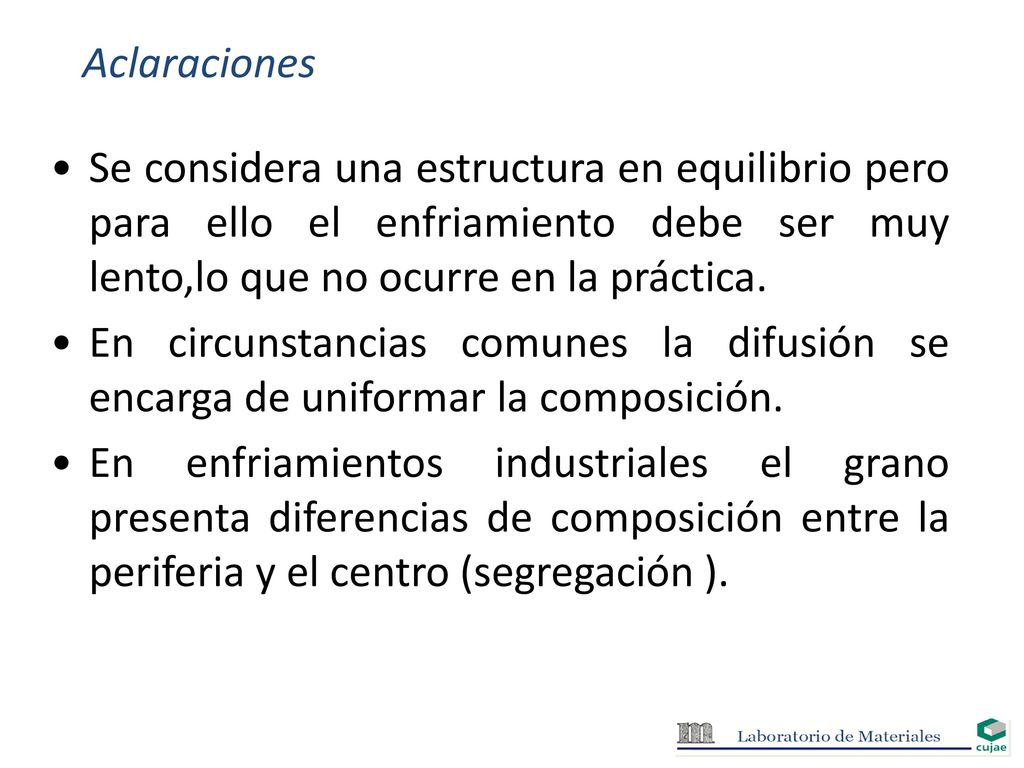

6 Aclaraciones Se considera una estructura en equilibrio pero para ello el enfriamiento debe ser muy lento,lo que no ocurre en la práctica. En circunstancias comunes la difusión se encarga de uniformar la composición. En enfriamientos industriales el grano presenta diferencias de composición entre la periferia y el centro (segregación ).

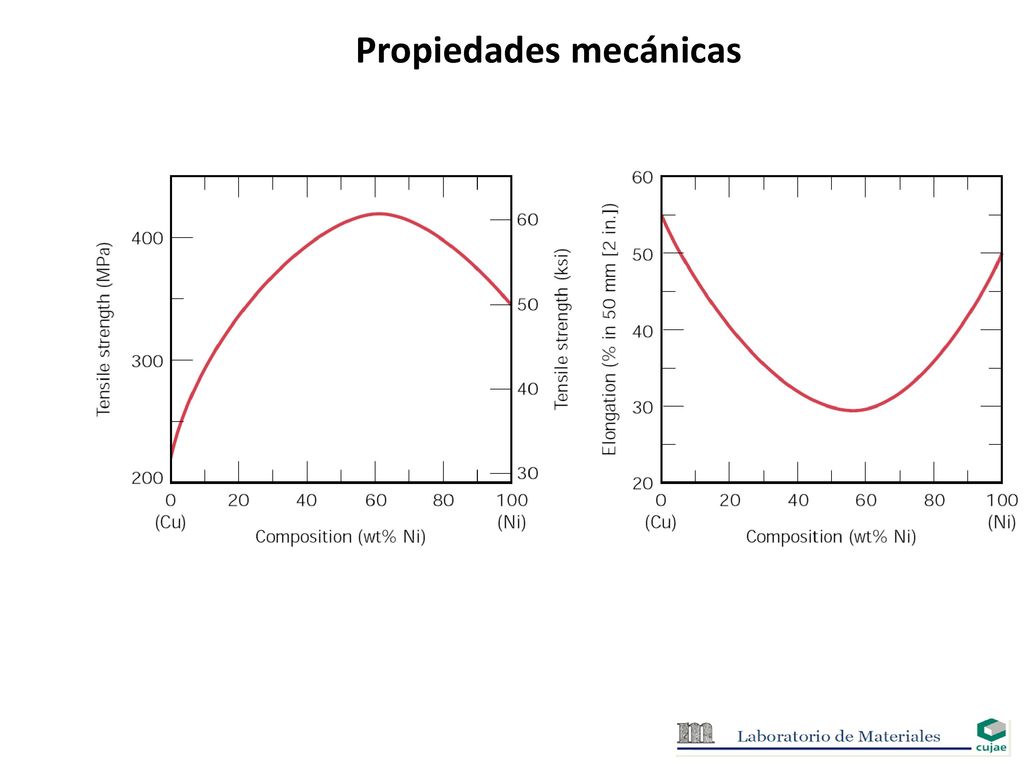

7 Propiedades mecánicas

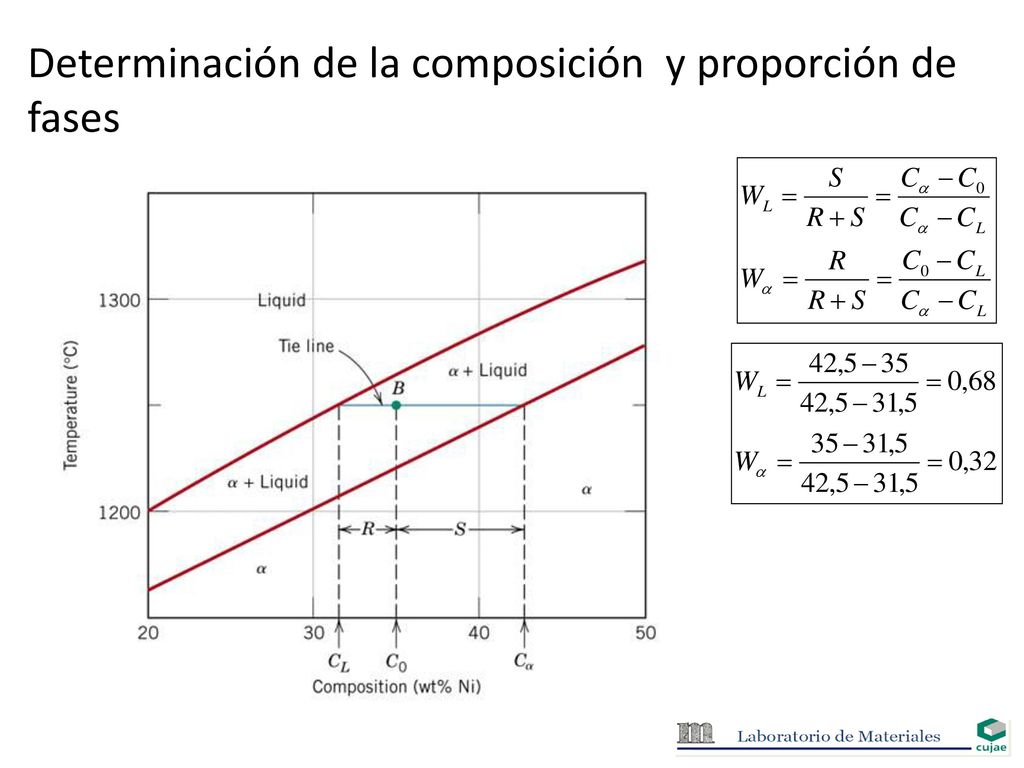

8 Determinación de la composición y proporción de fases

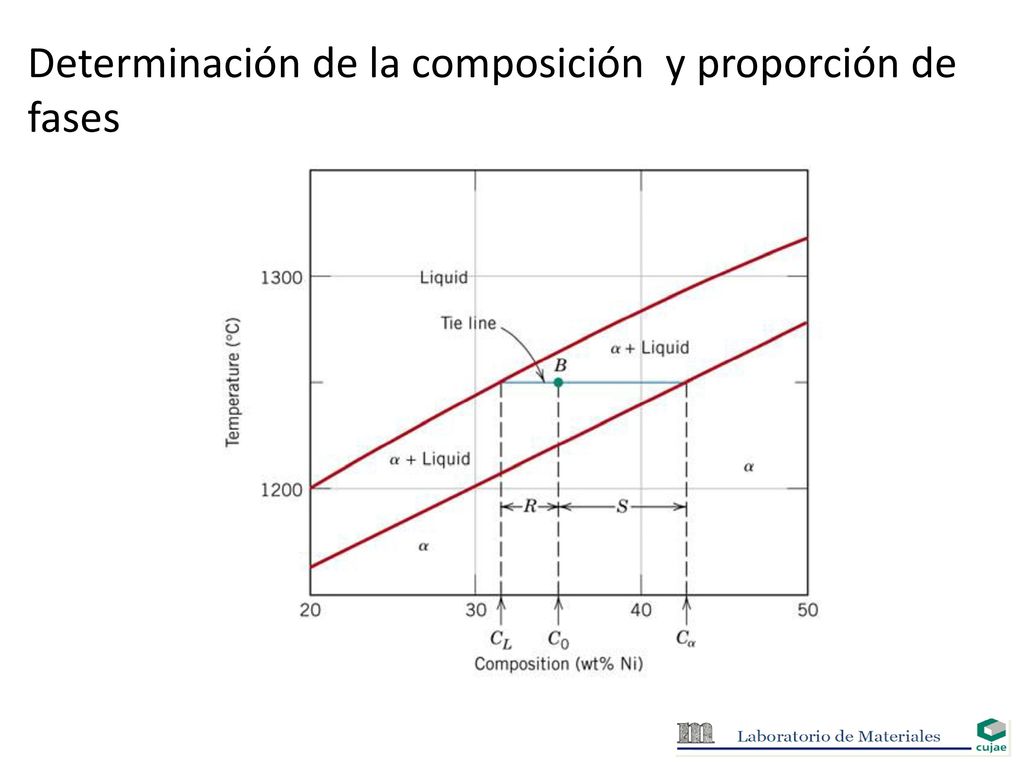

9 Determinación de la composición y proporción de fases

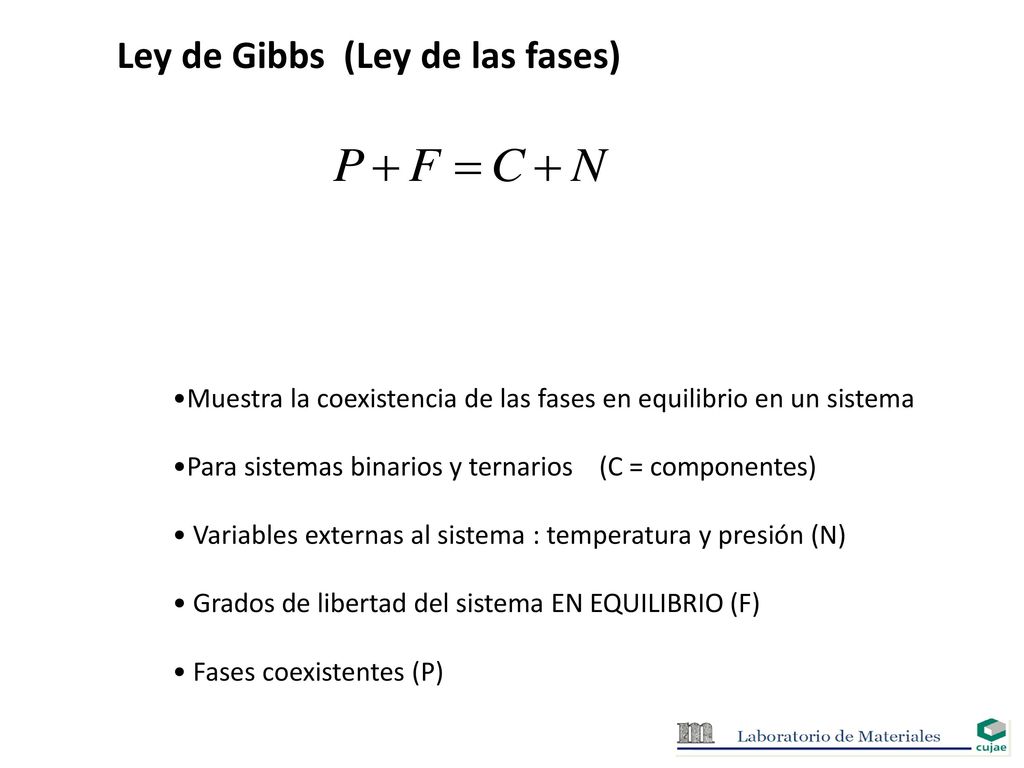

10 Ley de Gibbs (Ley de las fases)
Muestra la coexistencia de las fases en equilibrio en un sistema Para sistemas binarios y ternarios (C = componentes) Variables externas al sistema : temperatura y presión (N) Grados de libertad del sistema EN EQUILIBRIO (F) Fases coexistentes (P)

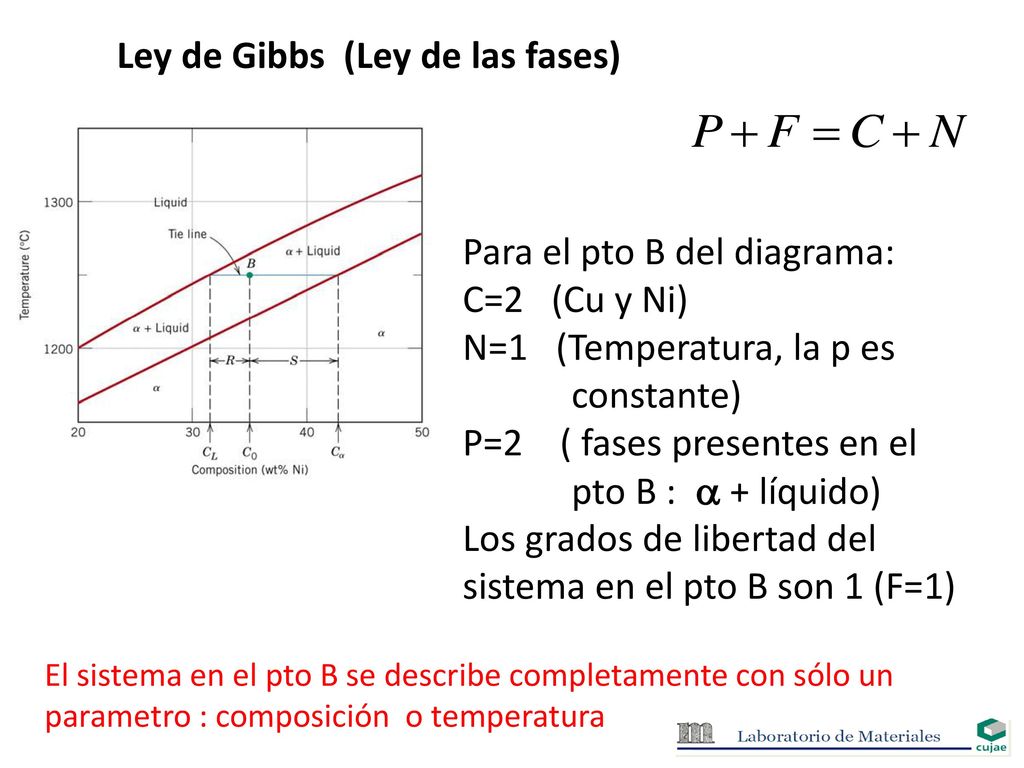

11 Ley de Gibbs (Ley de las fases)
Para el pto B del diagrama: C=2 (Cu y Ni) N=1 (Temperatura, la p es constante) P=2 ( fases presentes en el pto B : a + líquido) Los grados de libertad del sistema en el pto B son 1 (F=1) El sistema en el pto B se describe completamente con sólo un parametro : composición o temperatura

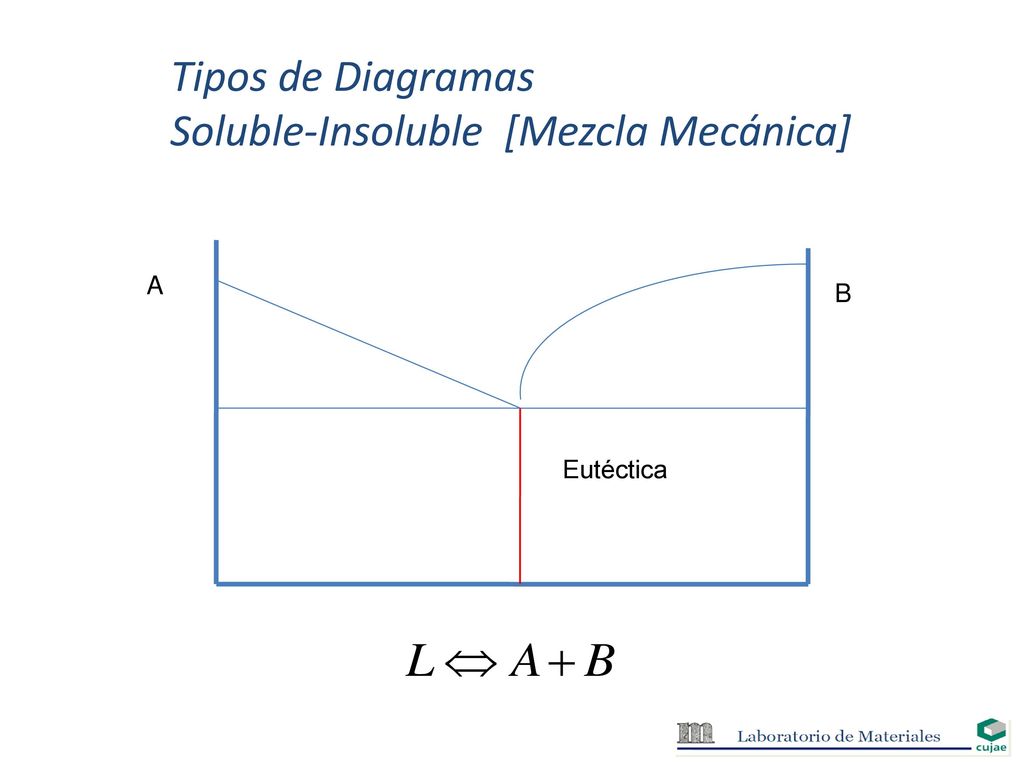

12 Tipos de Diagramas Soluble-Insoluble [Mezcla Mecánica]
Eutéctica

13 Tipos de Diagramas Soluble-Parcialmente Soluble
Invariante (F=C+1-P) reacción eutéctica:

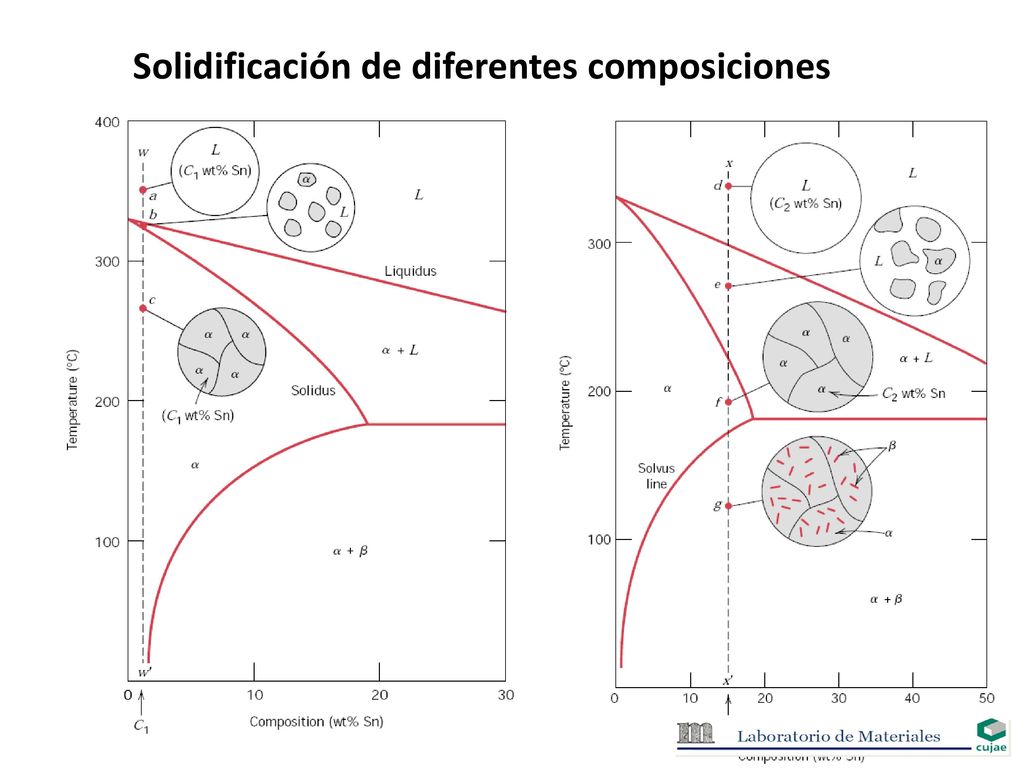

14 Solidificación de diferentes composiciones

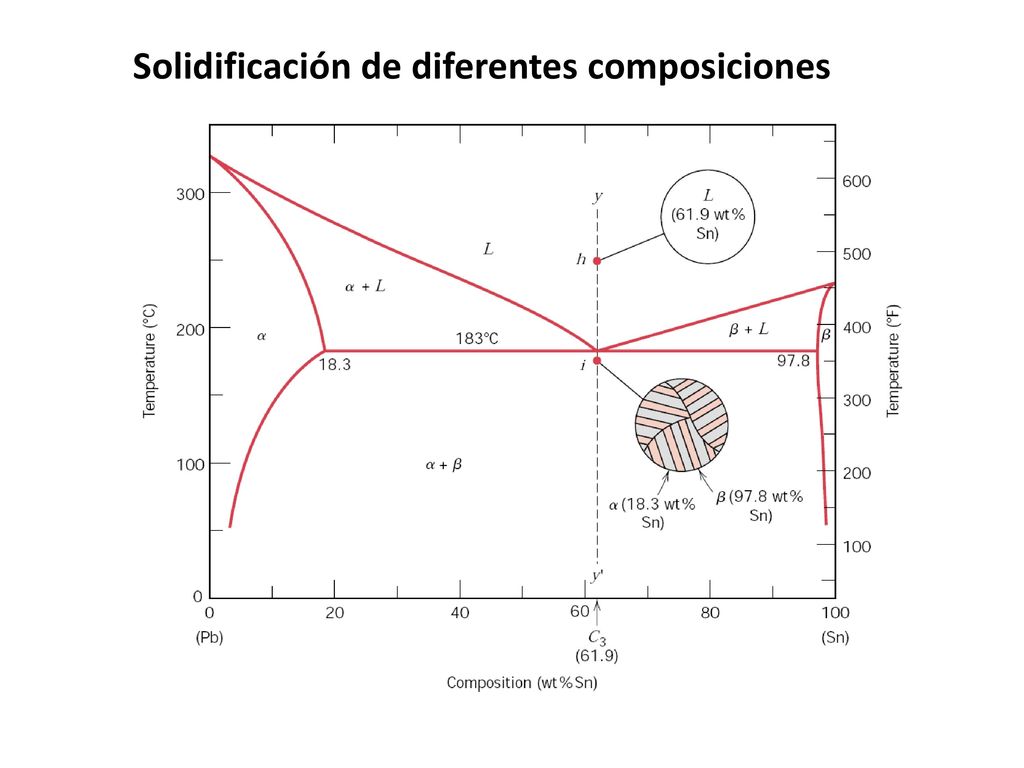

15 Solidificación de diferentes composiciones

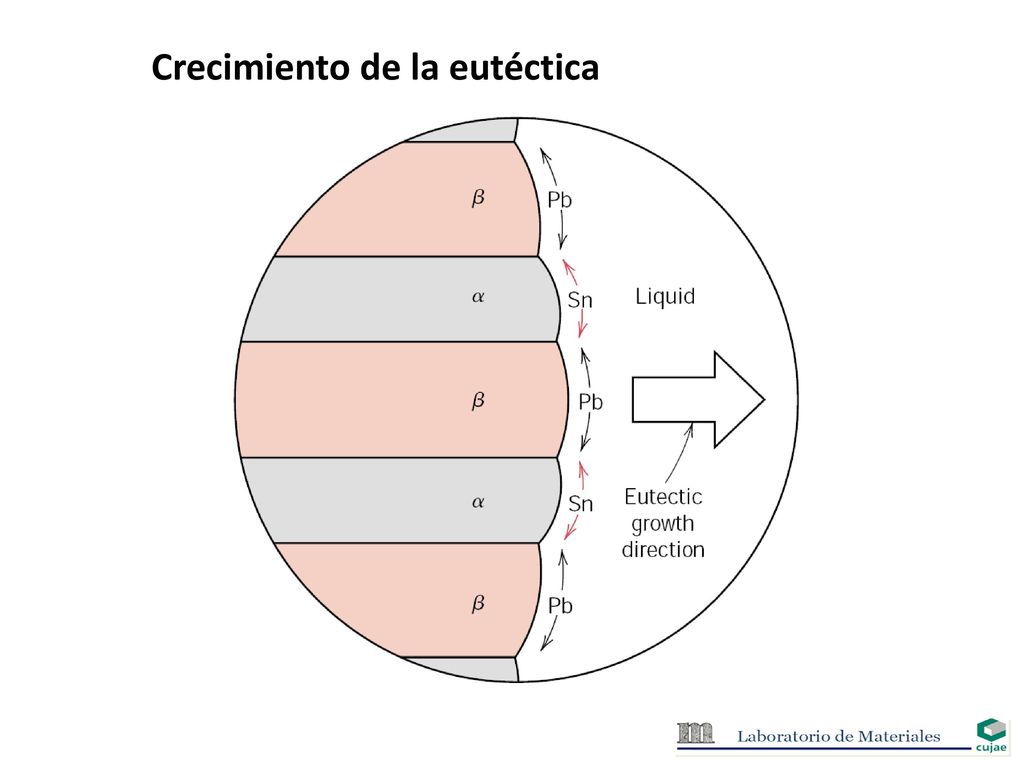

16 Crecimiento de la eutéctica

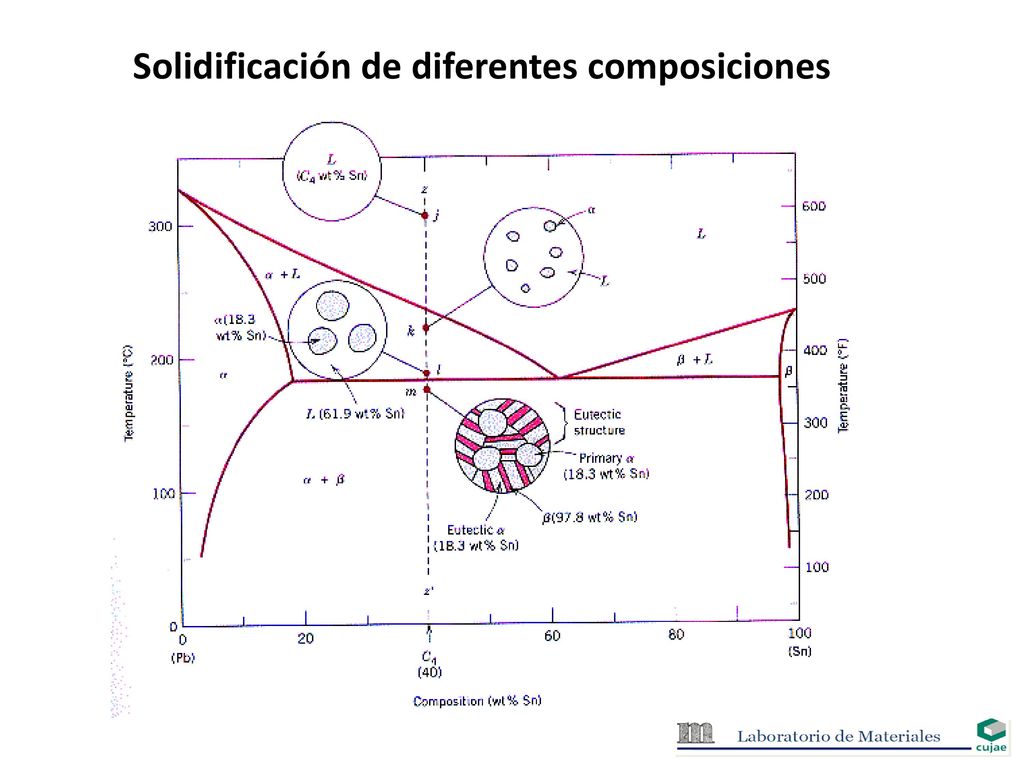

17 Solidificación de diferentes composiciones

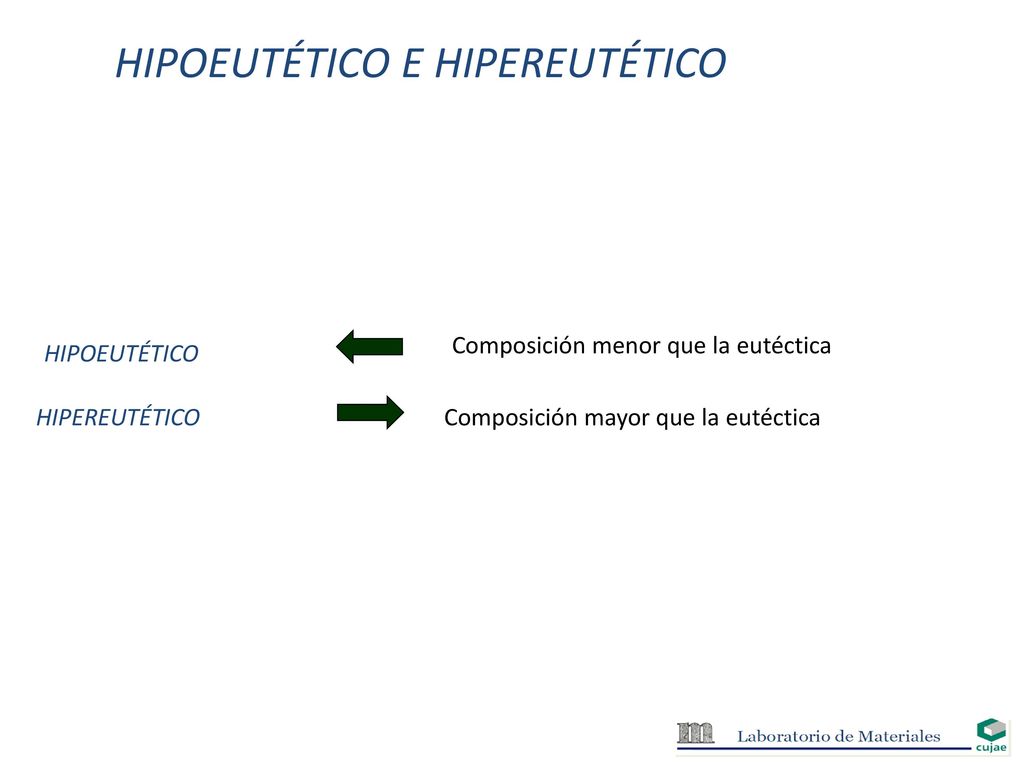

18 HIPOEUTÉTICO E HIPEREUTÉTICO
Composición menor que la eutéctica HIPEREUTÉTICO Composición mayor que la eutéctica

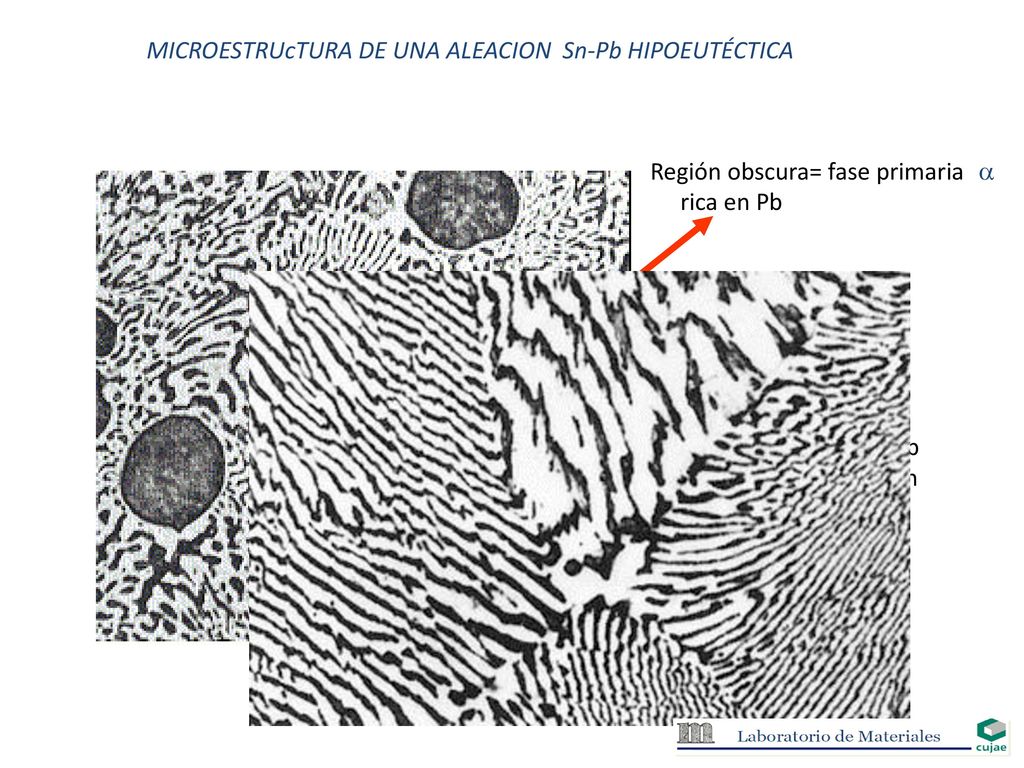

19 MICROESTRUcTURA DE UNA ALEACION Sn-Pb HIPOEUTÉCTICA
Región obscura= fase primaria  rica en Pb Láminas= eutéctica constituídas de : fase  rica en Pb y fase  rica en Sn

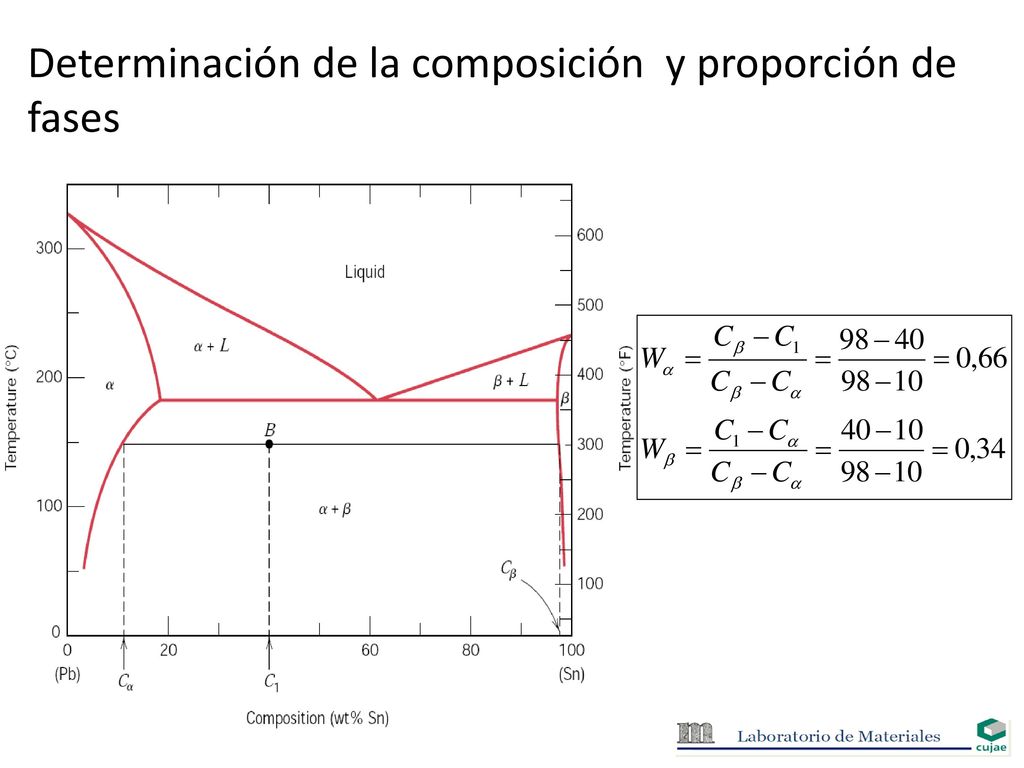

20 Determinación de la composición y proporción de fases

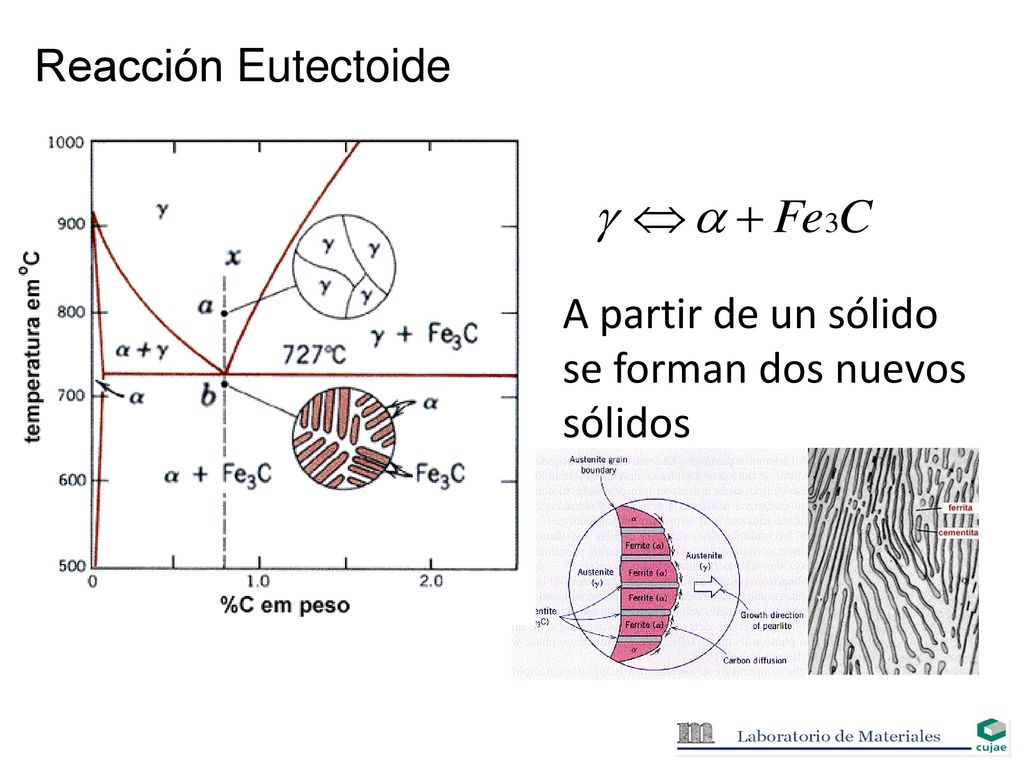

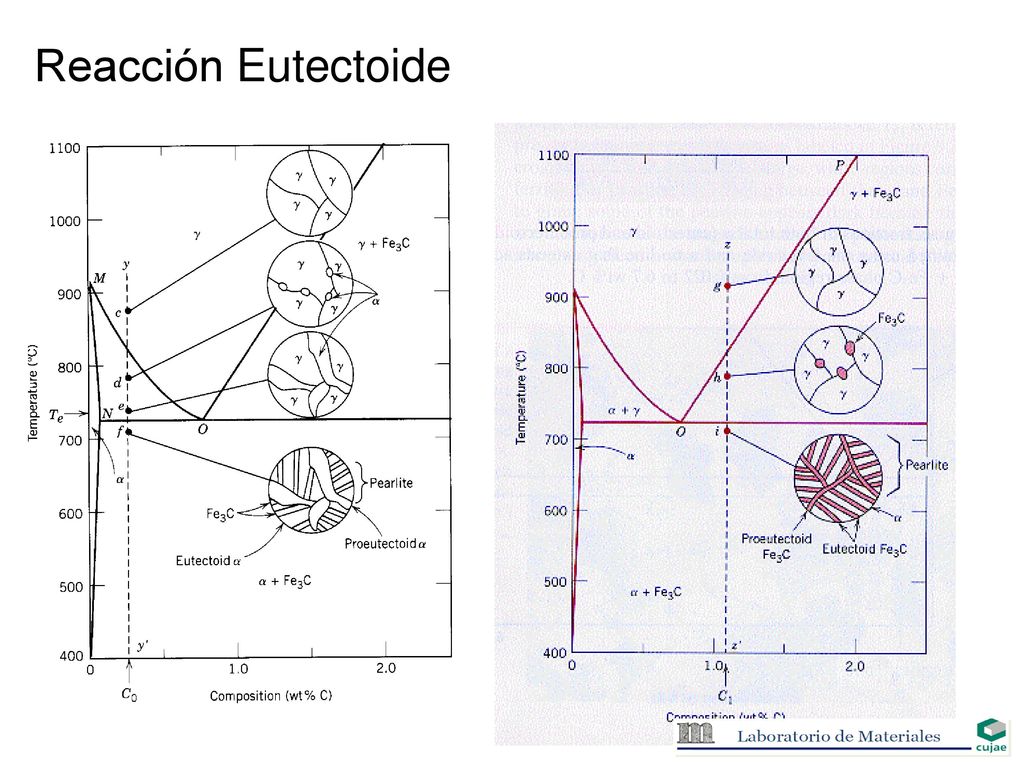

21 Reacción Eutectoide A partir de un sólido se forman dos nuevos sólidos

22 Reacción Eutectoide

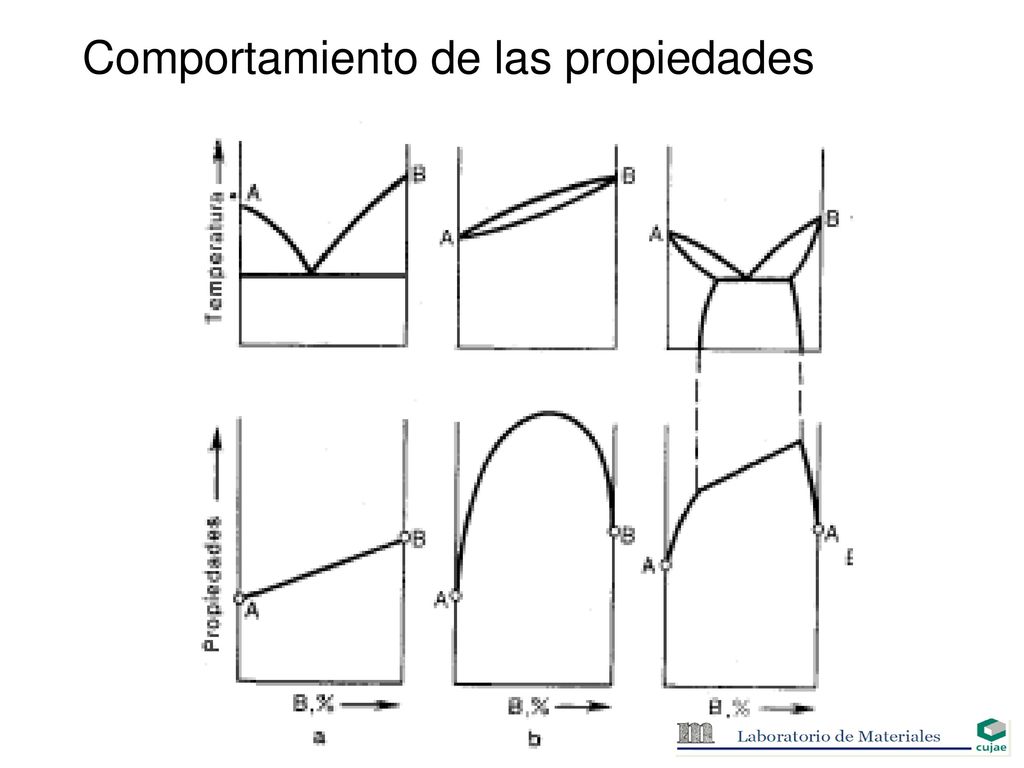

23 Comportamiento de las propiedades

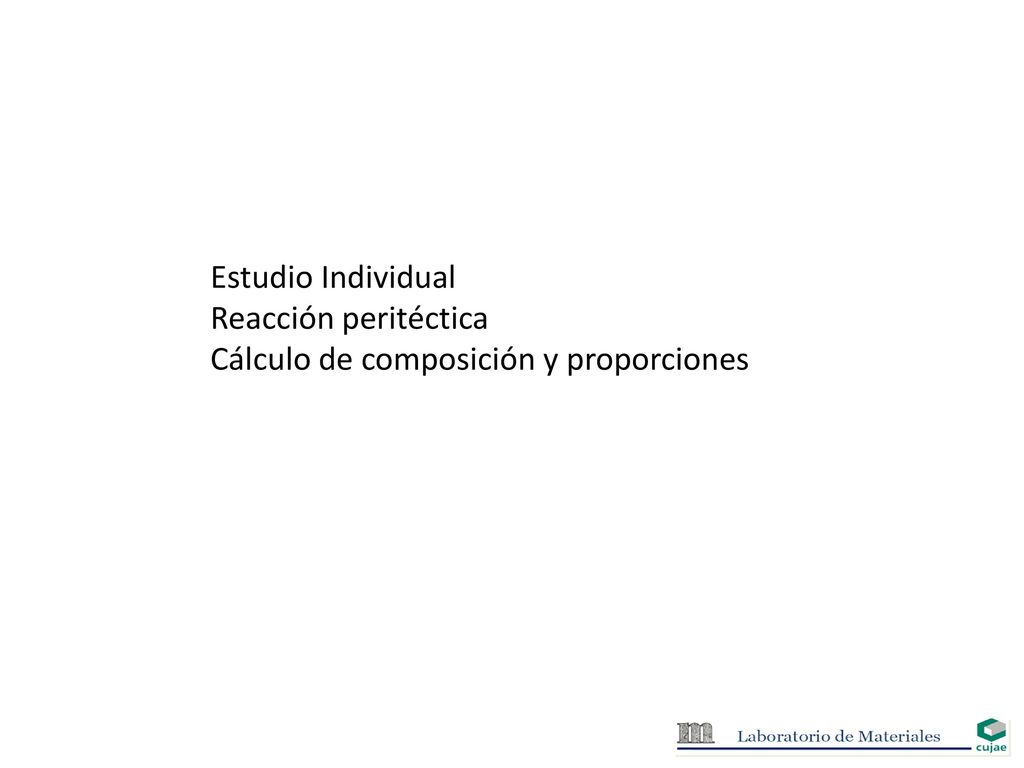

24 Estudio Individual Reacción peritéctica Cálculo de composición y proporciones
