Identificación por Radiofrecuencia

Presentación del tema: "Identificación por Radiofrecuencia"— Transcripción de la presentación:

1 Identificación por Radiofrecuencia

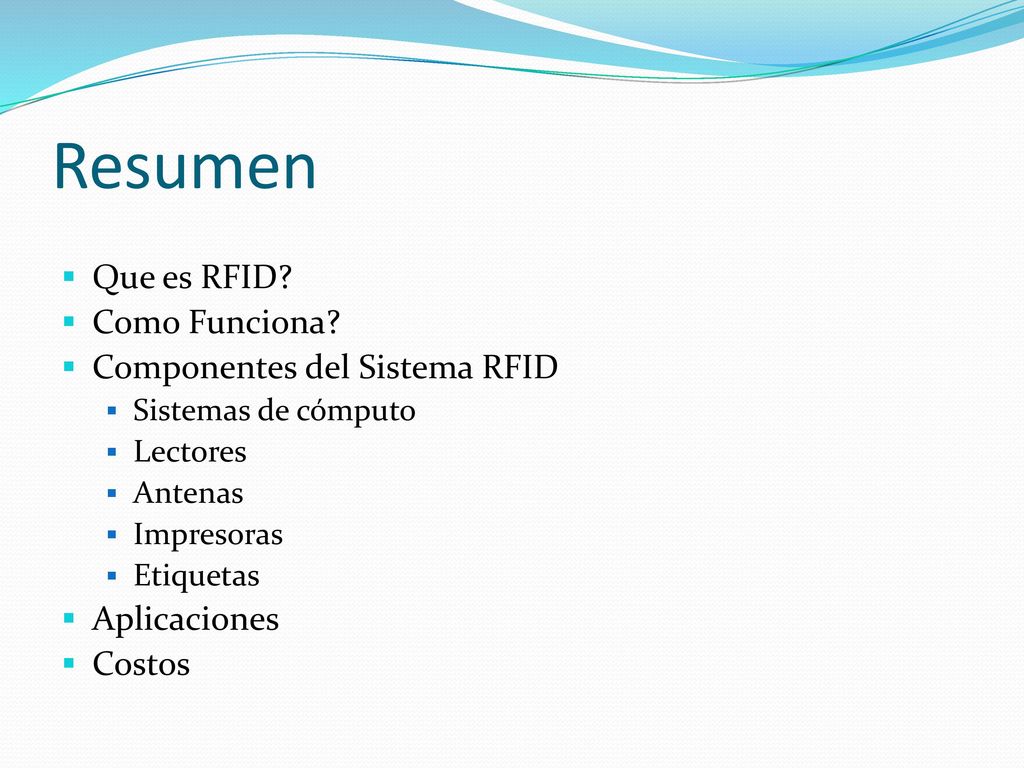

2 Resumen Que es RFID? Como Funciona? Componentes del Sistema RFID
Sistemas de cómputo Lectores Antenas Impresoras Etiquetas Aplicaciones Costos

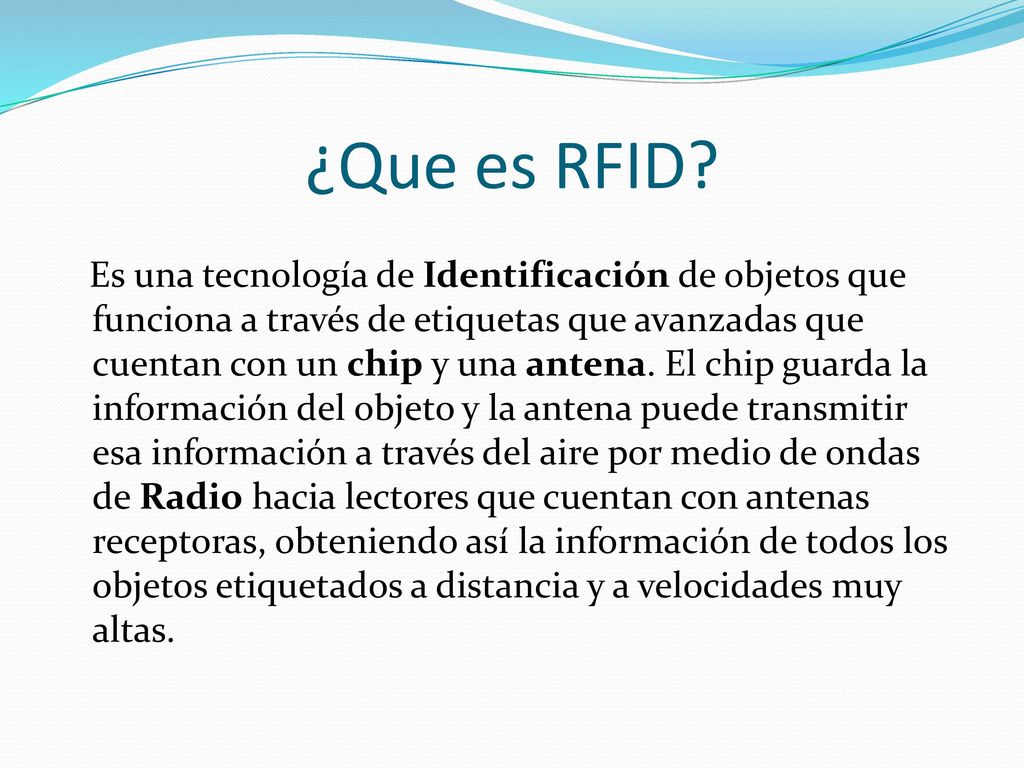

3 ¿Que es RFID? Es una tecnología de Identificación de objetos que funciona a través de etiquetas que avanzadas que cuentan con un chip y una antena. El chip guarda la información del objeto y la antena puede transmitir esa información a través del aire por medio de ondas de Radio hacia lectores que cuentan con antenas receptoras, obteniendo así la información de todos los objetos etiquetados a distancia y a velocidades muy altas.

4 ¿Como Funciona? 1 Orden + Energía 2 3

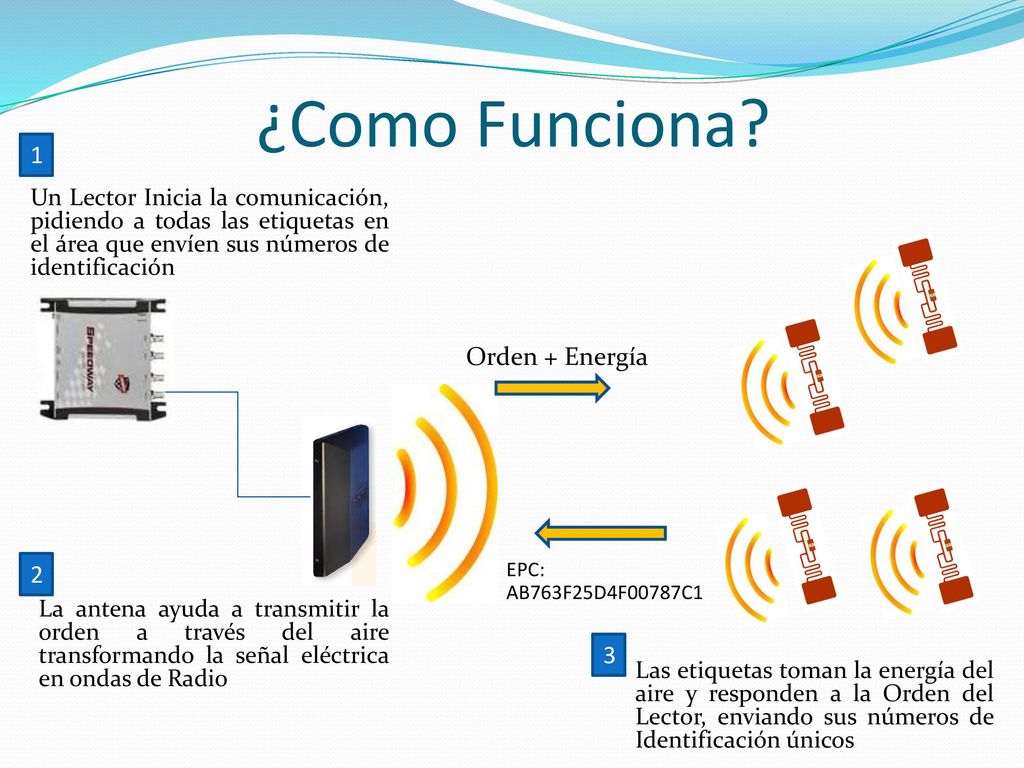

Un Lector Inicia la comunicación, pidiendo a todas las etiquetas en el área que envíen sus números de identificación Orden + Energía 2 EPC: AB763F25D4F00787C1 La antena ayuda a transmitir la orden a través del aire transformando la señal eléctrica en ondas de Radio 3 Las etiquetas toman la energía del aire y responden a la Orden del Lector, enviando sus números de Identificación únicos

5 Componentes del Sistema

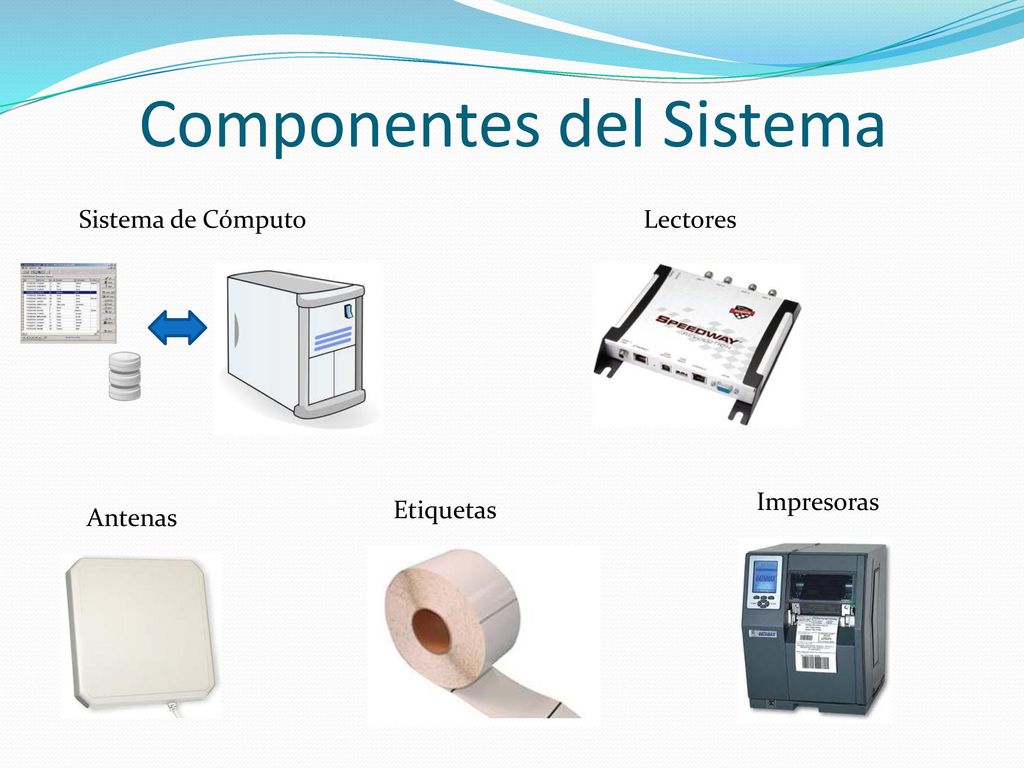

Sistema de Cómputo Lectores Impresoras Etiquetas Antenas

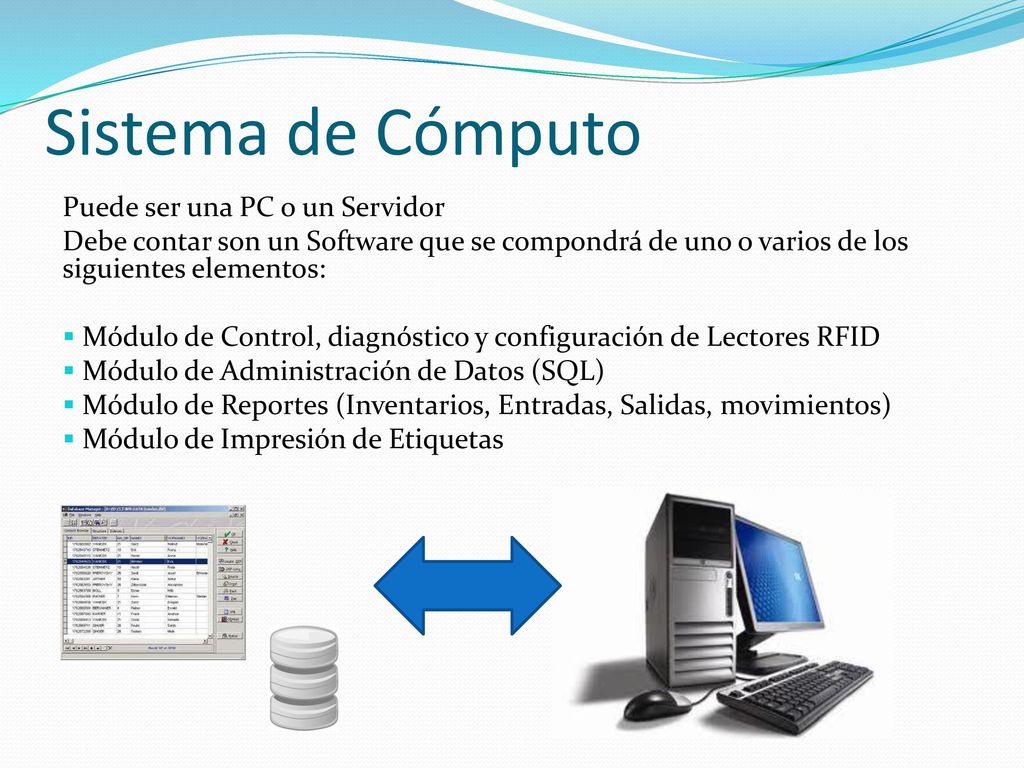

6 Sistema de Cómputo Puede ser una PC o un Servidor
Debe contar son un Software que se compondrá de uno o varios de los siguientes elementos: Módulo de Control, diagnóstico y configuración de Lectores RFID Módulo de Administración de Datos (SQL) Módulo de Reportes (Inventarios, Entradas, Salidas, movimientos) Módulo de Impresión de Etiquetas

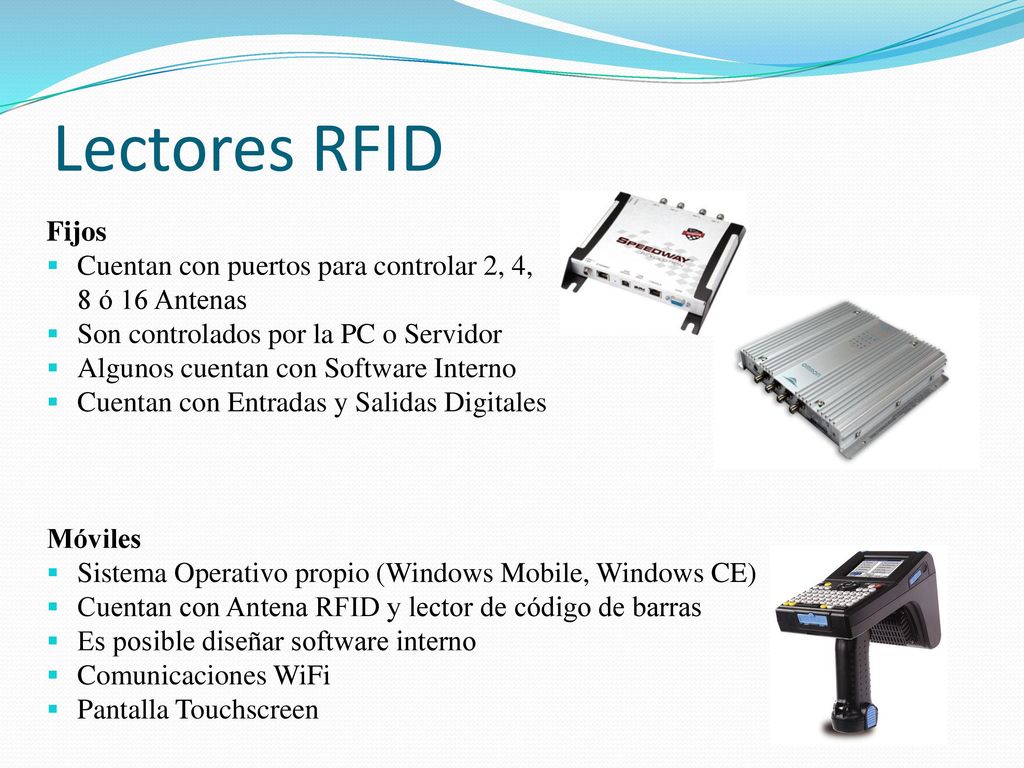

7 Lectores RFID Fijos Cuentan con puertos para controlar 2, 4,
8 ó 16 Antenas Son controlados por la PC o Servidor Algunos cuentan con Software Interno Cuentan con Entradas y Salidas Digitales Móviles Sistema Operativo propio (Windows Mobile, Windows CE) Cuentan con Antena RFID y lector de código de barras Es posible diseñar software interno Comunicaciones WiFi Pantalla Touchscreen

8 Antenas 3 dBi 10 dBi 6 dBi 12 dBi 8 dBi

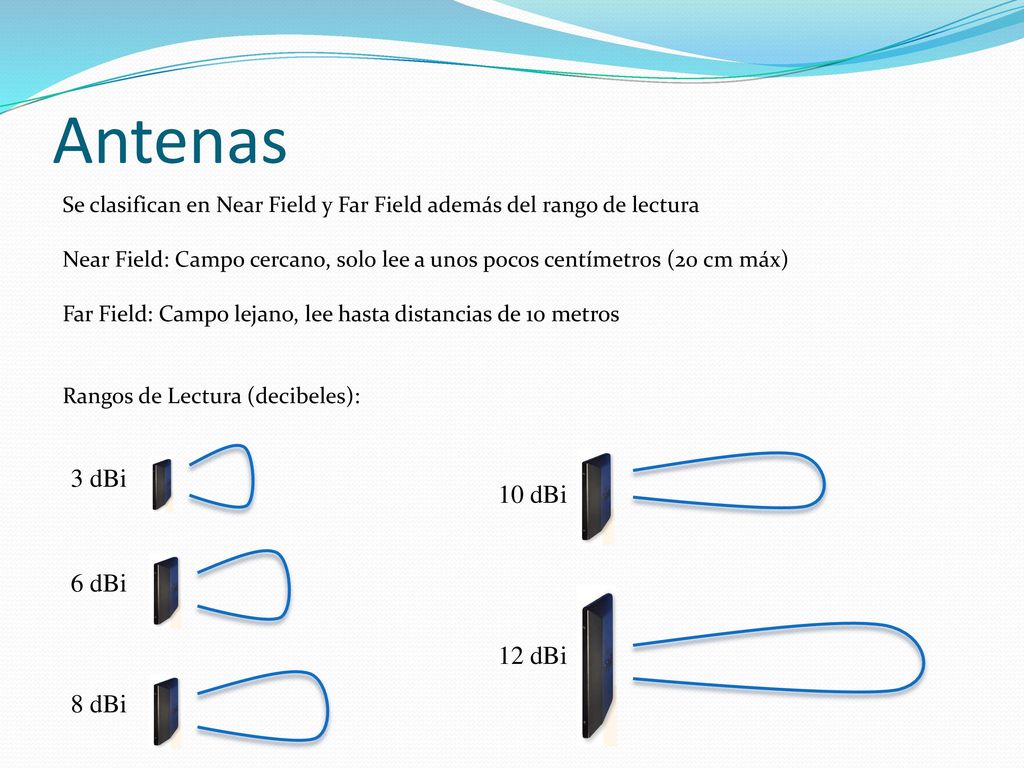

Se clasifican en Near Field y Far Field además del rango de lectura Near Field: Campo cercano, solo lee a unos pocos centímetros (20 cm máx) Far Field: Campo lejano, lee hasta distancias de 10 metros Rangos de Lectura (decibeles): 3 dBi 10 dBi 6 dBi 12 dBi 8 dBi

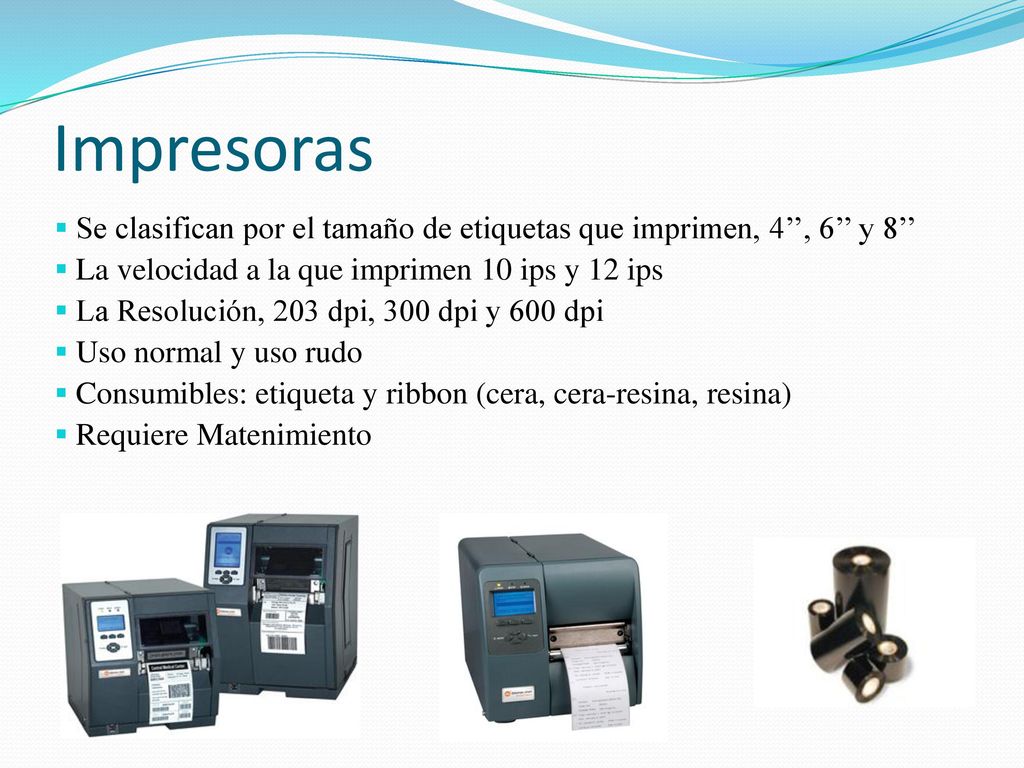

9 Impresoras Se clasifican por el tamaño de etiquetas que imprimen, 4’’, 6’’ y 8’’ La velocidad a la que imprimen 10 ips y 12 ips La Resolución, 203 dpi, 300 dpi y 600 dpi Uso normal y uso rudo Consumibles: etiqueta y ribbon (cera, cera-resina, resina) Requiere Matenimiento

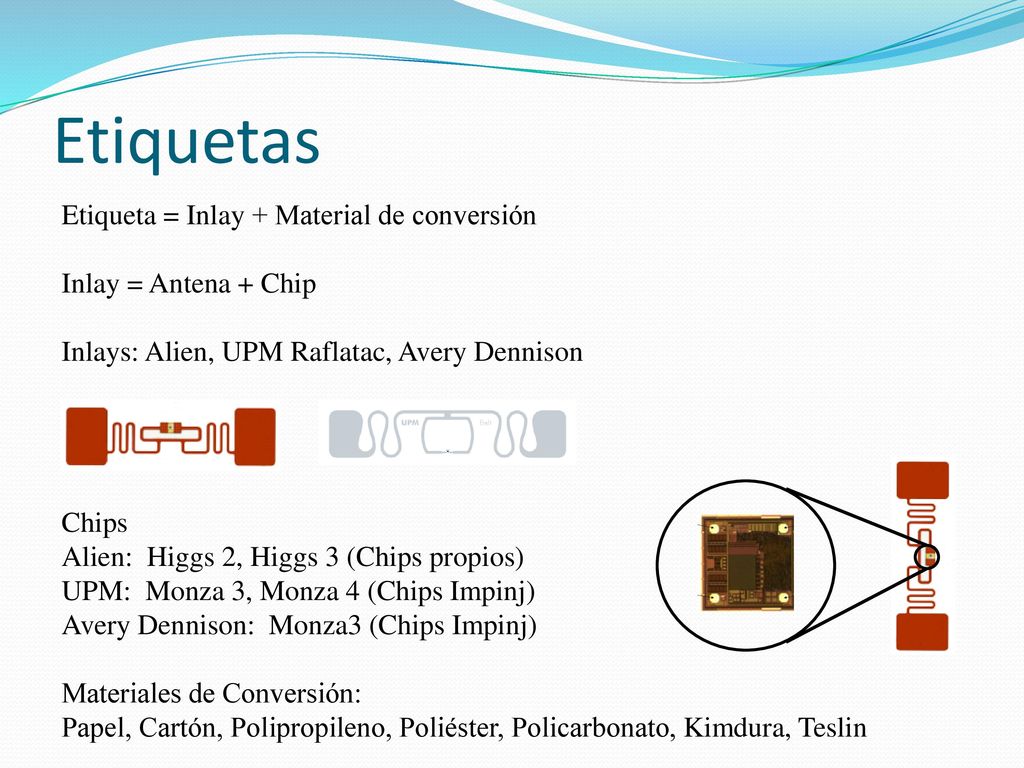

10 Etiquetas Etiqueta = Inlay + Material de conversión Inlay = Antena + Chip Inlays: Alien, UPM Raflatac, Avery Dennison Chips Alien: Higgs 2, Higgs 3 (Chips propios) UPM: Monza 3, Monza 4 (Chips Impinj) Avery Dennison: Monza3 (Chips Impinj) Materiales de Conversión: Papel, Cartón, Polipropileno, Poliéster, Policarbonato, Kimdura, Teslin

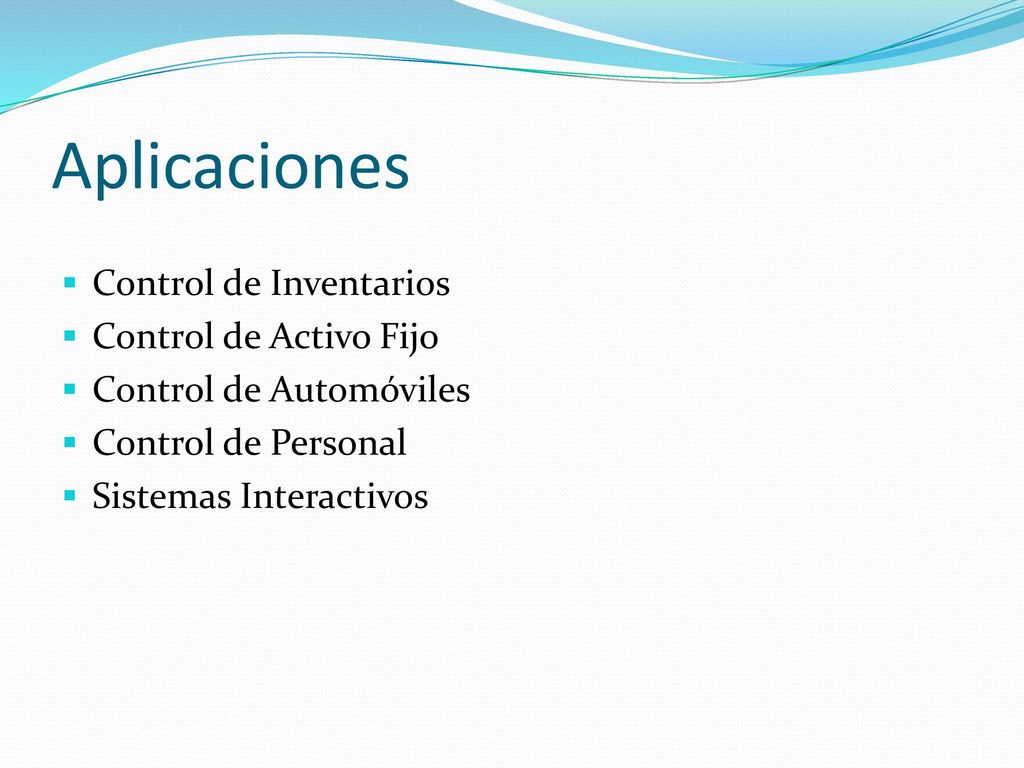

11 Aplicaciones Control de Inventarios Control de Activo Fijo
Control de Automóviles Control de Personal Sistemas Interactivos

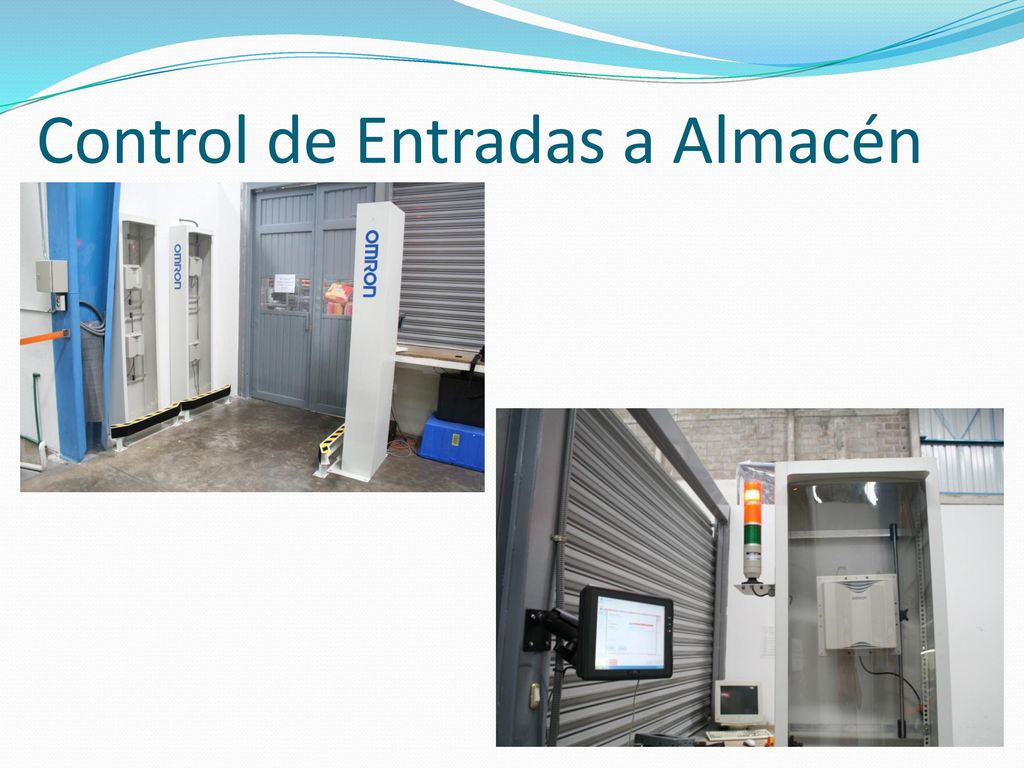

12 Control de Entradas a Almacén

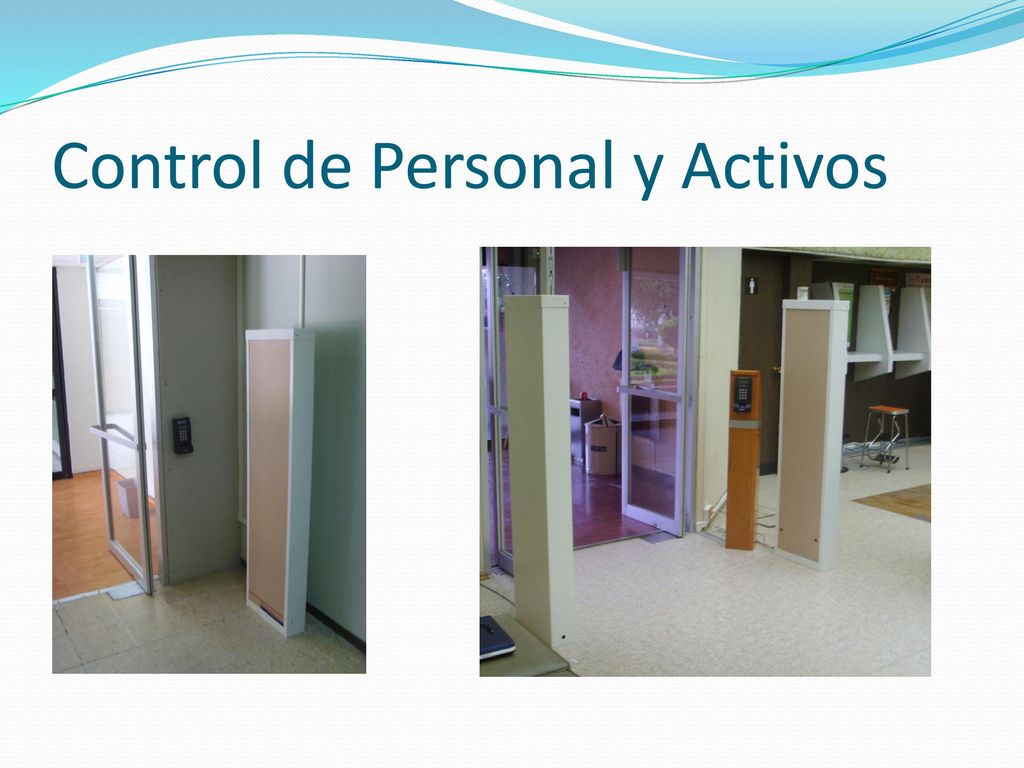

13 Control de Personal y Activos

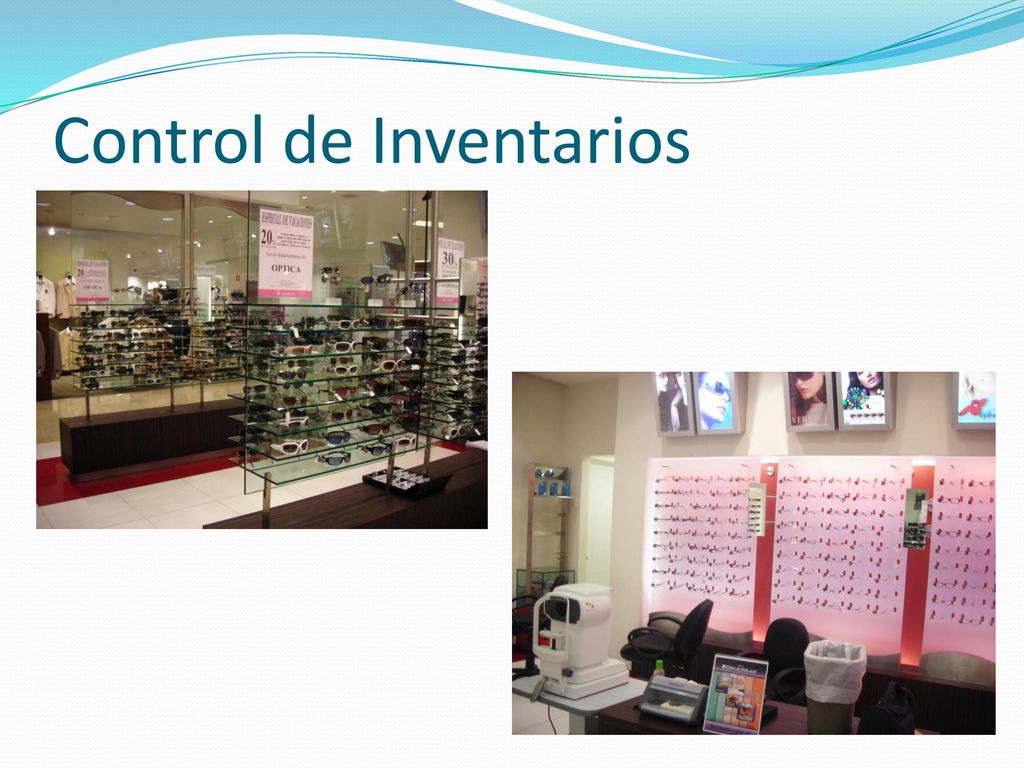

14 Control de Inventarios

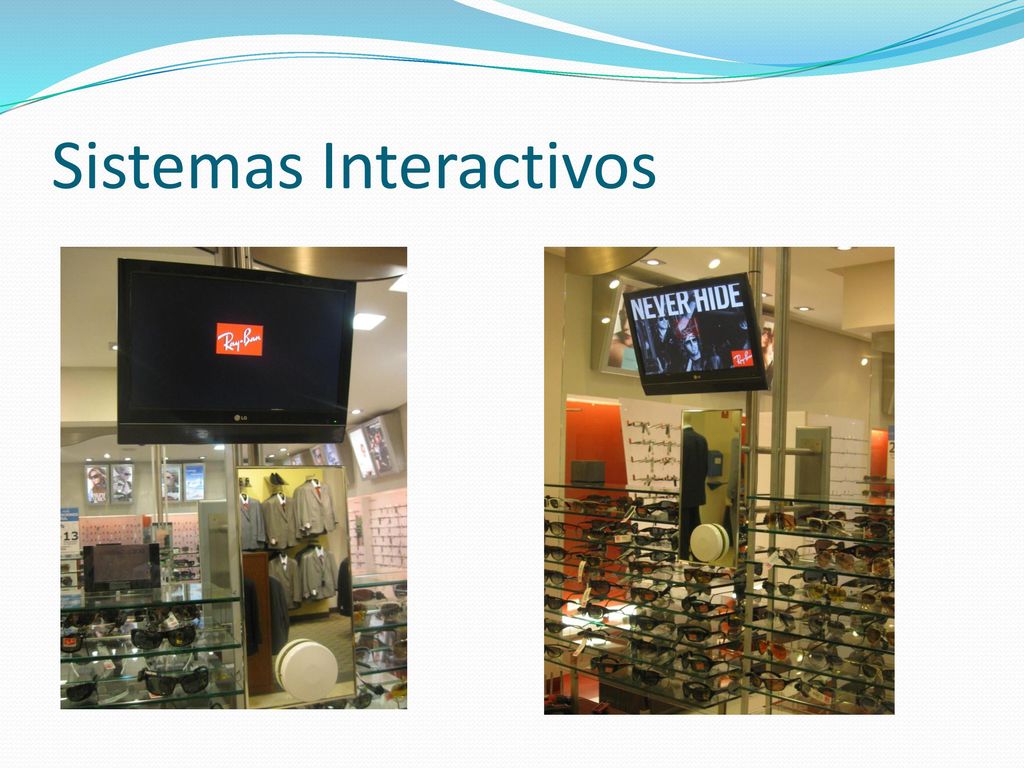

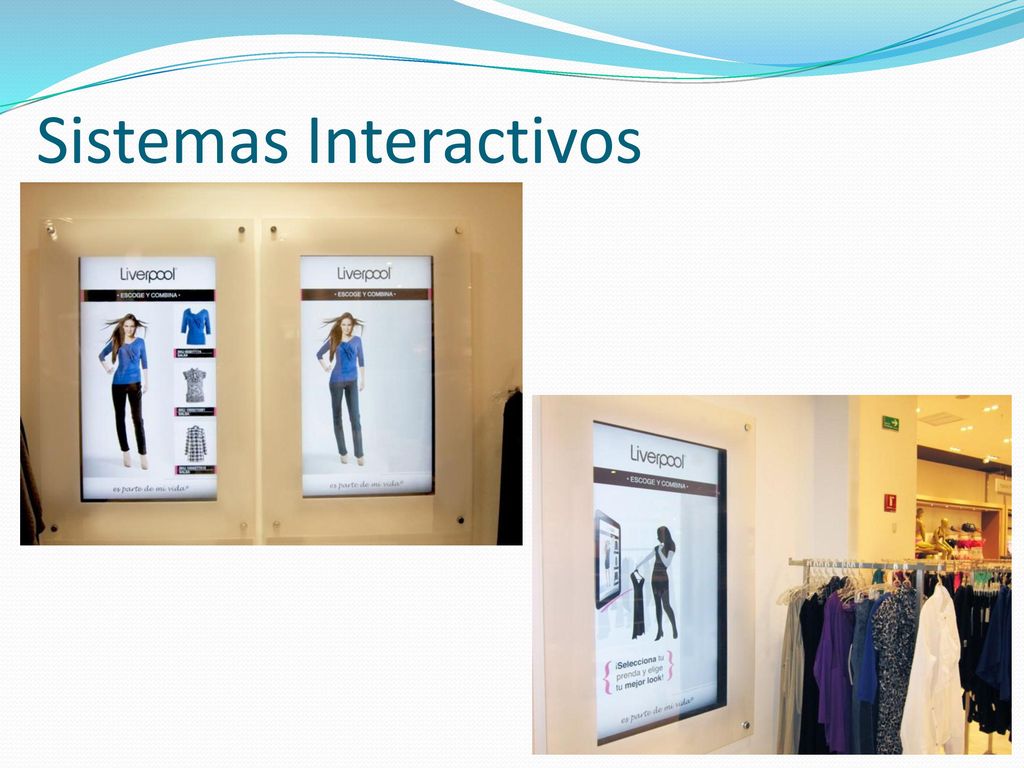

15 Sistemas Interactivos

16 Sistemas Interactivos

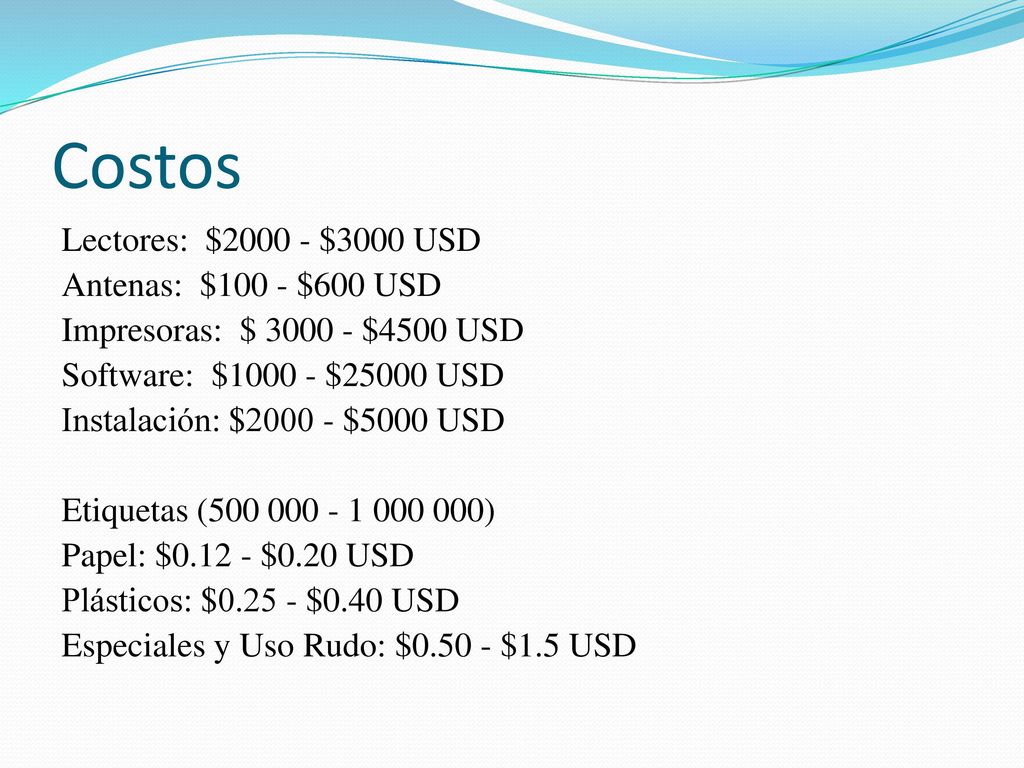

17 Costos Lectores: $ $3000 USD Antenas: $100 - $600 USD Impresoras: $ $4500 USD Software: $ $25000 USD Instalación: $ $5000 USD Etiquetas ( ) Papel: $ $0.20 USD Plásticos: $ $0.40 USD Especiales y Uso Rudo: $ $1.5 USD

18 GRACIAS!!!
