Riesgos geológicos externos

Presentación del tema: "Riesgos geológicos externos"— Transcripción de la presentación:

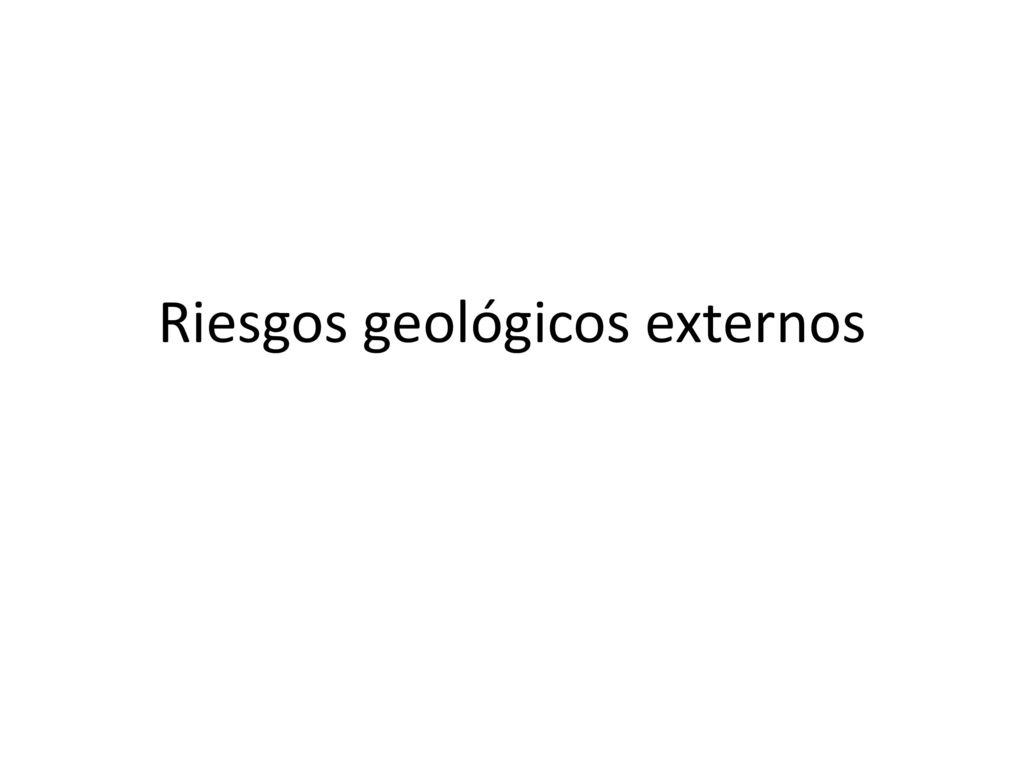

1 Riesgos geológicos externos

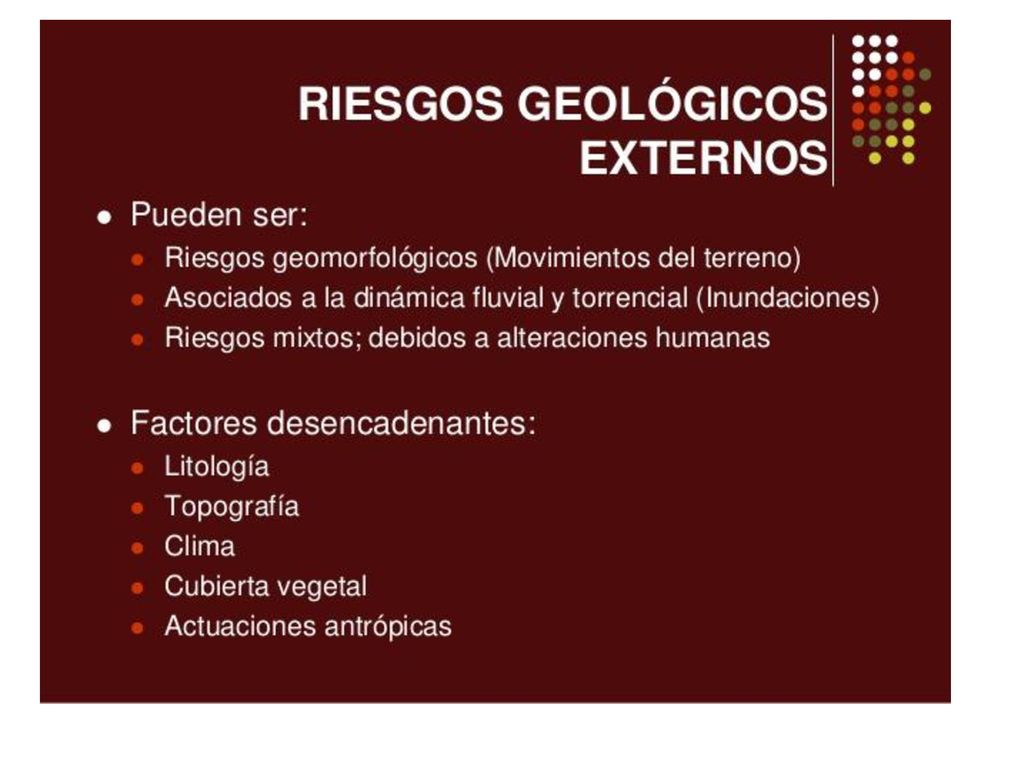

2

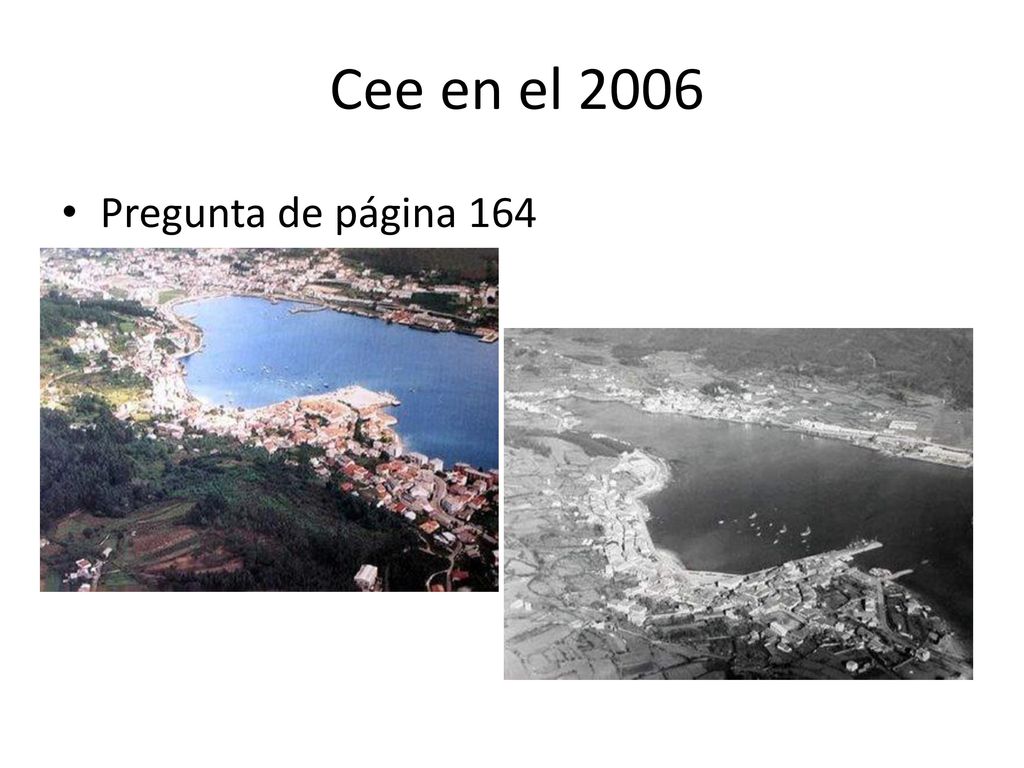

3 Cee en el 2006 Pregunta de página 164

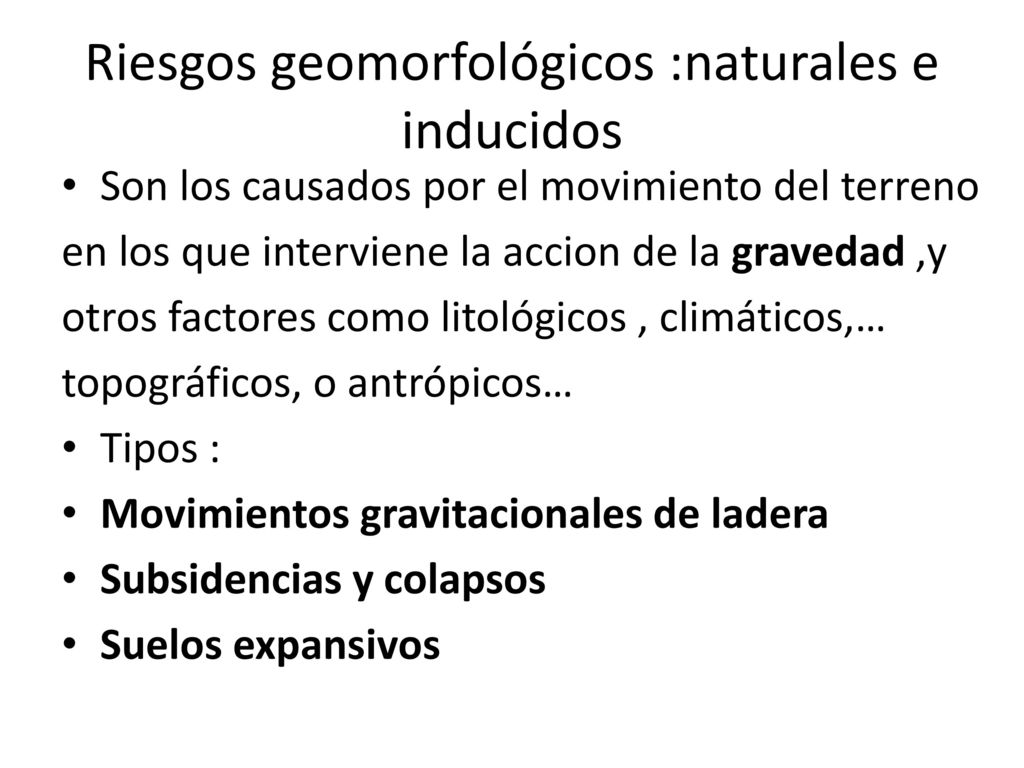

4 Riesgos geomorfológicos :naturales e inducidos
Son los causados por el movimiento del terreno en los que interviene la accion de la gravedad ,y otros factores como litológicos , climáticos,… topográficos, o antrópicos… Tipos : Movimientos gravitacionales de ladera Subsidencias y colapsos Suelos expansivos

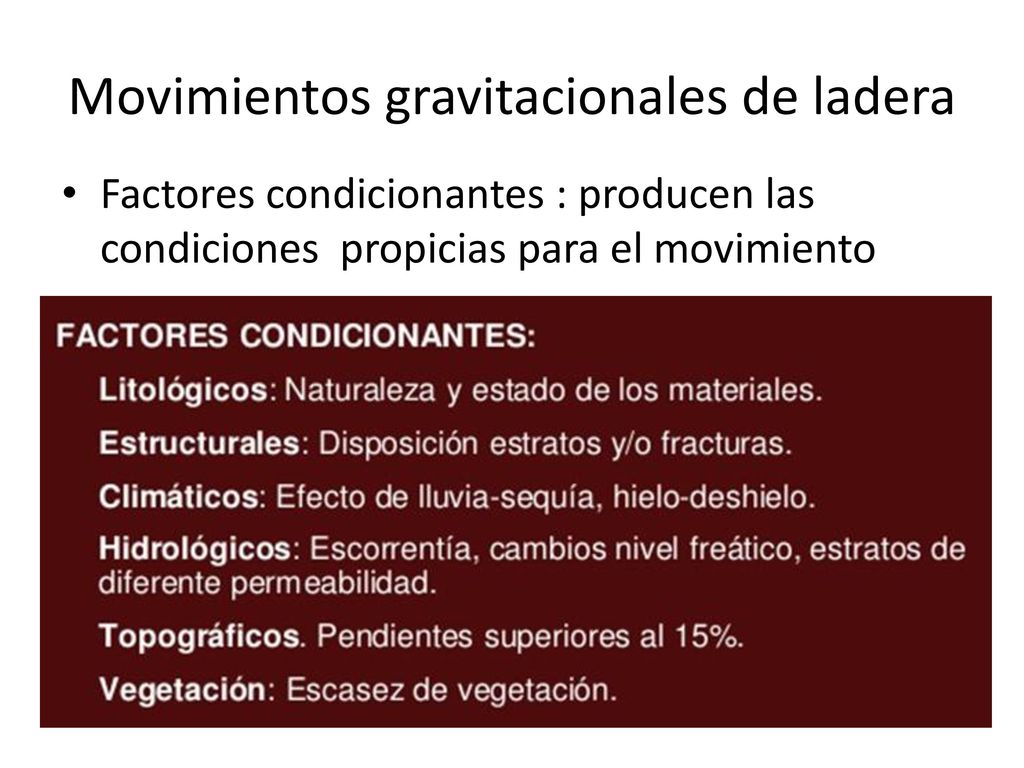

5 Movimientos gravitacionales de ladera
Factores condicionantes : producen las condiciones propicias para el movimiento

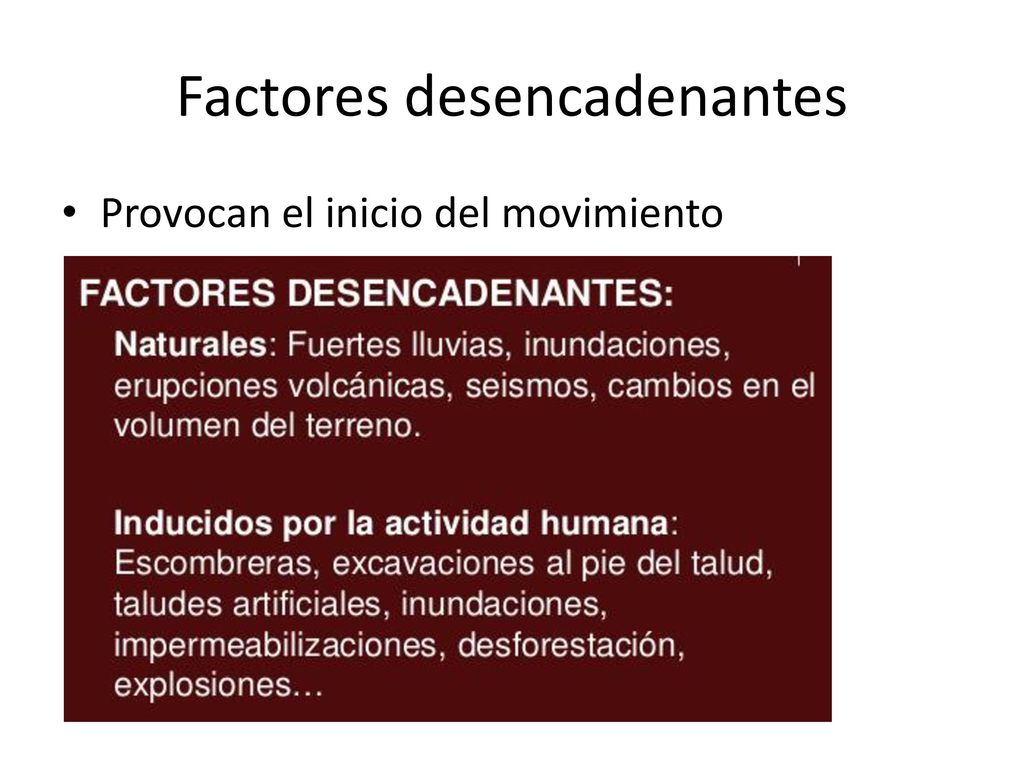

6 Factores desencadenantes
Provocan el inicio del movimiento

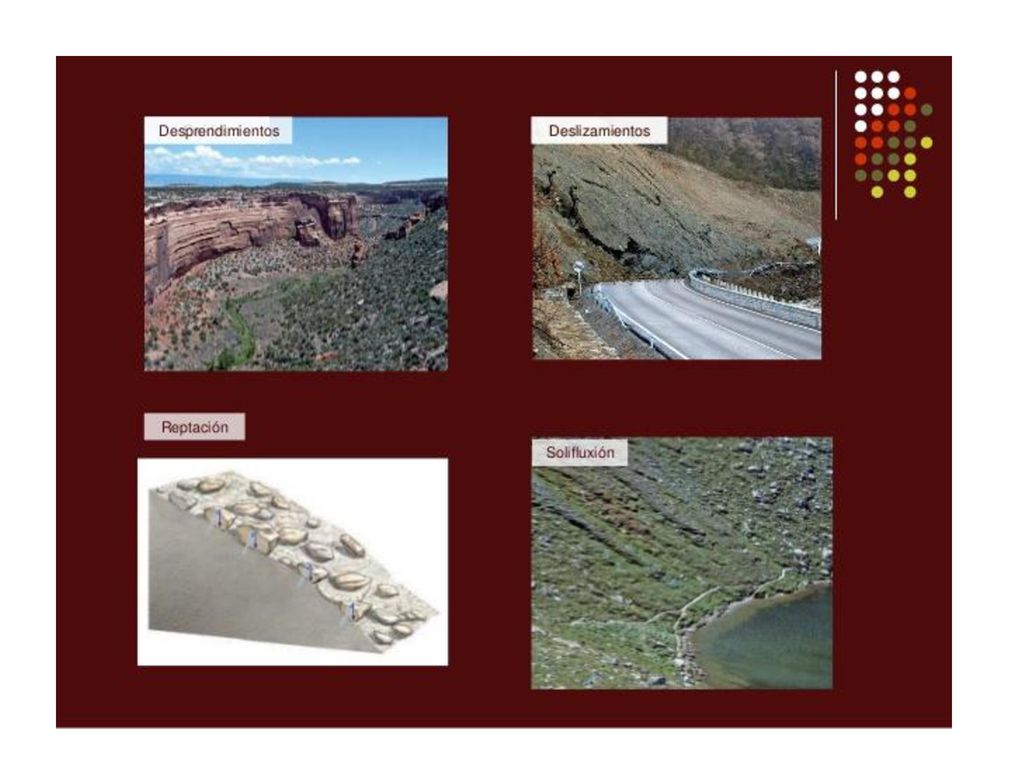

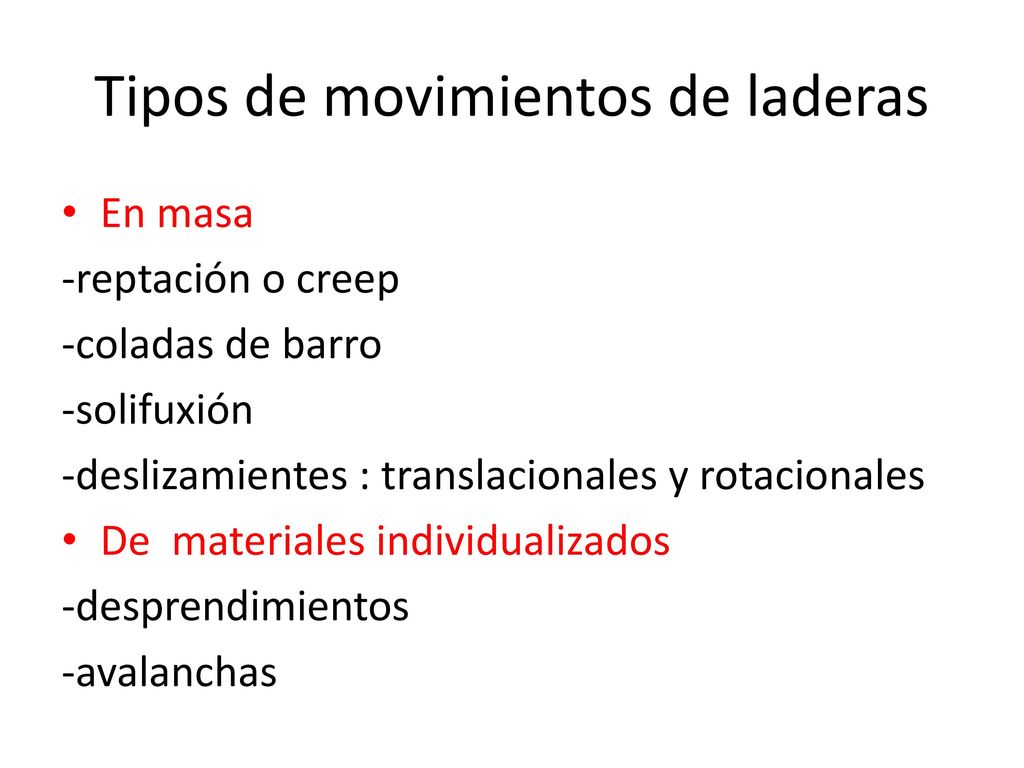

7 Tipos de movimientos de laderas
En masa -reptación o creep -coladas de barro -solifuxión -deslizamientes : translacionales y rotacionales De materiales individualizados -desprendimientos -avalanchas

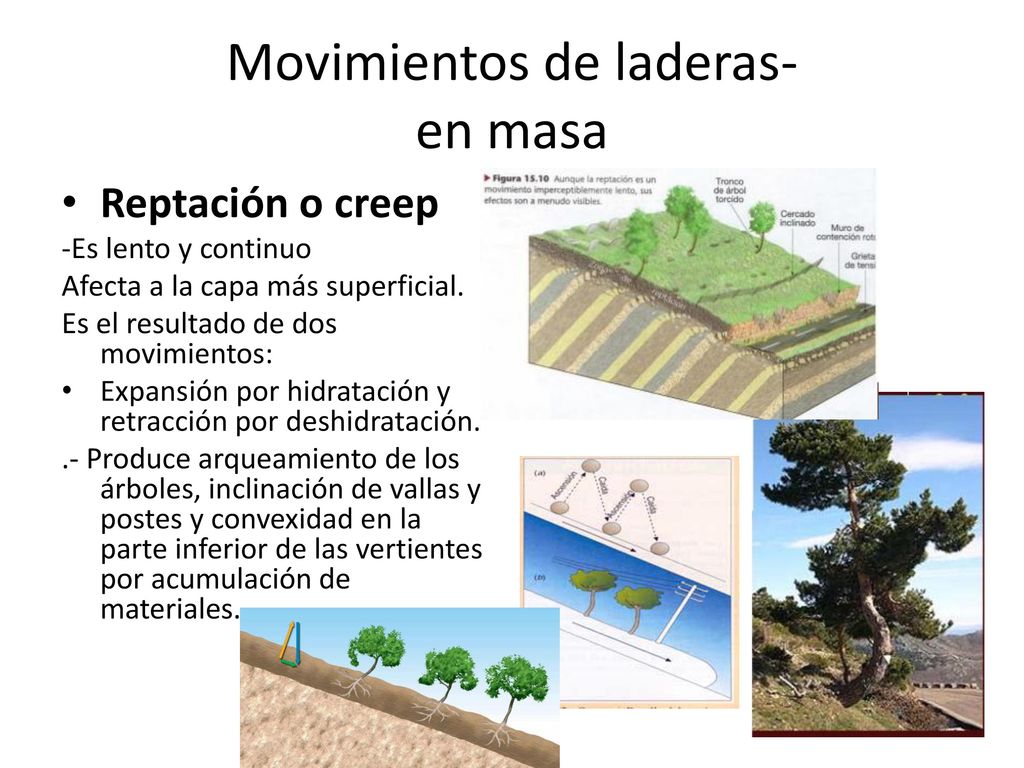

8 Movimientos de laderas- en masa
Reptación o creep -Es lento y continuo Afecta a la capa más superficial. Es el resultado de dos movimientos: Expansión por hidratación y retracción por deshidratación. .- Produce arqueamiento de los árboles, inclinación de vallas y postes y convexidad en la parte inferior de las vertientes por acumulación de materiales.

9 Coladas de barro Materiales blandos embebidos en agua que se desplazan a favor de la pendiente. .- Es un flujo continuo y rápido. Puede ser consecuencia de hielo-deshielo o de los volcanes y movimientos sísmicos.

10

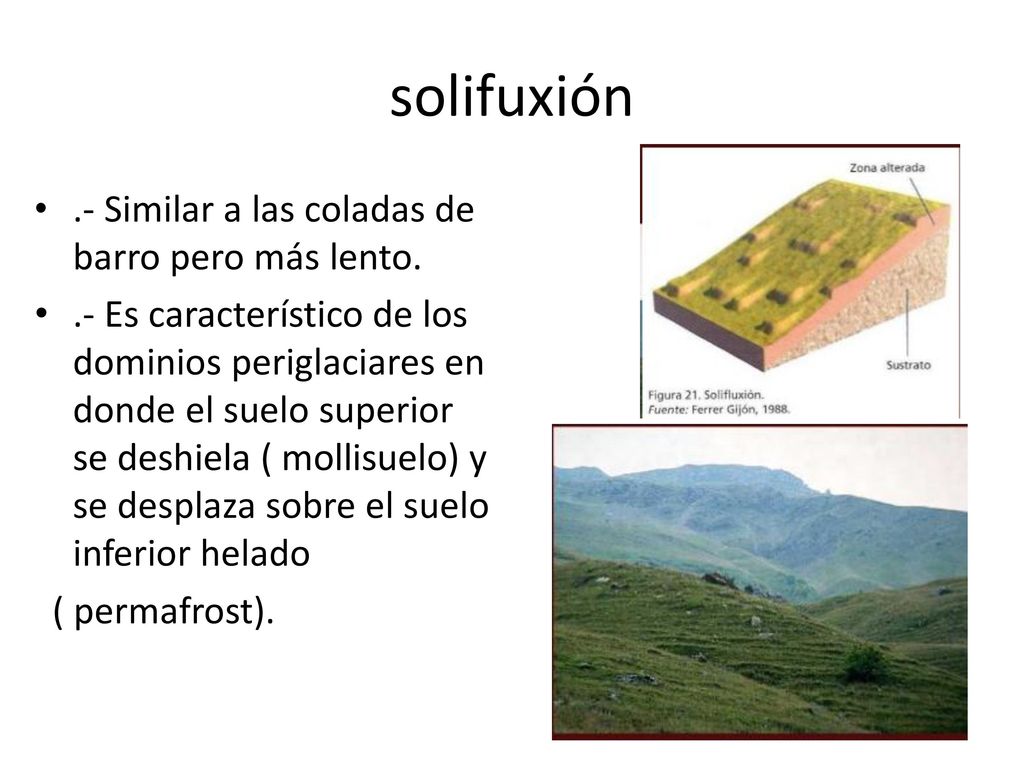

11 solifuxión .- Similar a las coladas de barro pero más lento.
.- Es característico de los dominios periglaciares en donde el suelo superior se deshiela ( mollisuelo) y se desplaza sobre el suelo inferior helado ( permafrost).

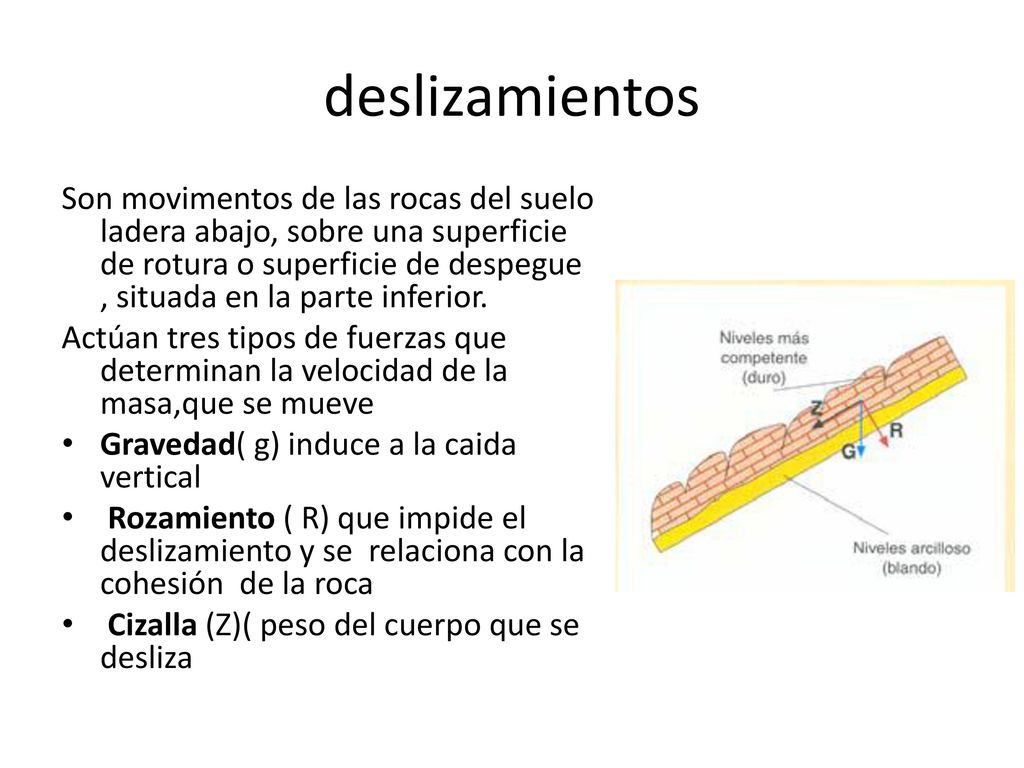

12 deslizamientos Son movimentos de las rocas del suelo ladera abajo, sobre una superficie de rotura o superficie de despegue , situada en la parte inferior. Actúan tres tipos de fuerzas que determinan la velocidad de la masa,que se mueve Gravedad( g) induce a la caida vertical Rozamiento ( R) que impide el deslizamiento y se relaciona con la cohesión de la roca Cizalla (Z)( peso del cuerpo que se desliza

13 Deslizamientos A.-DESLIZAMIENTO TRASLACIONAL:
Rotura paralela(mas o menos ) a la superficie. .- Se produce por varios motivos: a- Roca firme que se asienta sobre otra menos firme, como por ejemplo suelo arcilloso. b- Roca meteorizada sobre suelo firme. c- Roca que presenta una fractura paralela a la superficie.

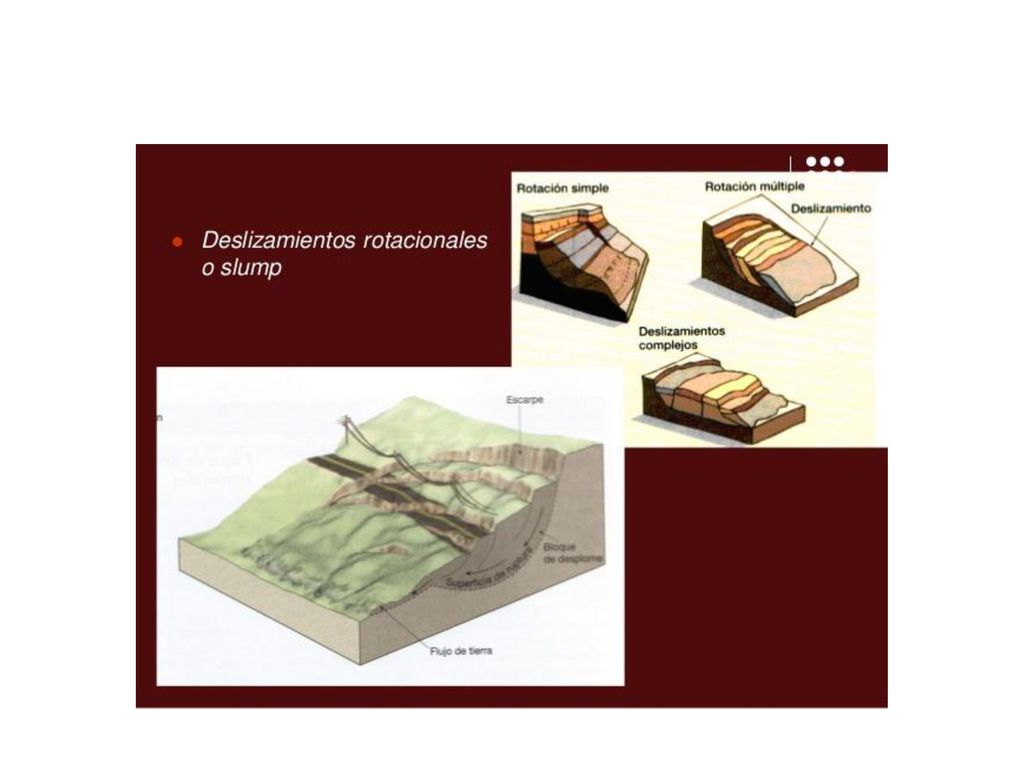

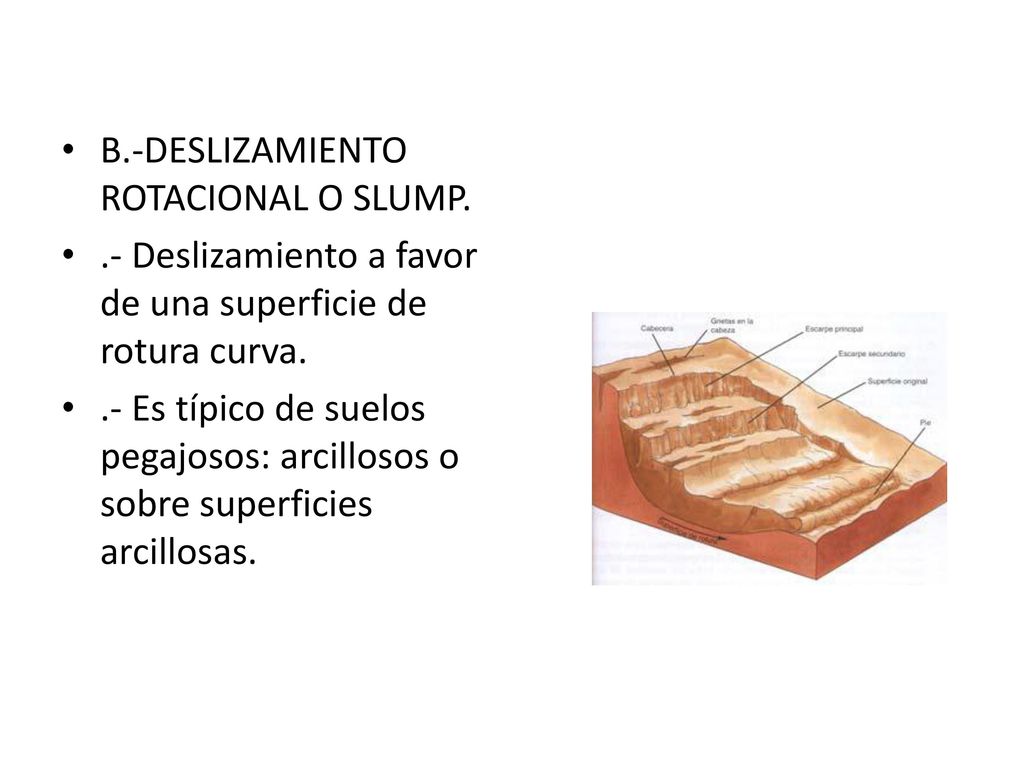

14 B.-DESLIZAMIENTO ROTACIONAL O SLUMP.
.- Deslizamiento a favor de una superficie de rotura curva. .- Es típico de suelos pegajosos: arcillosos o sobre superficies arcillosas.

15

16

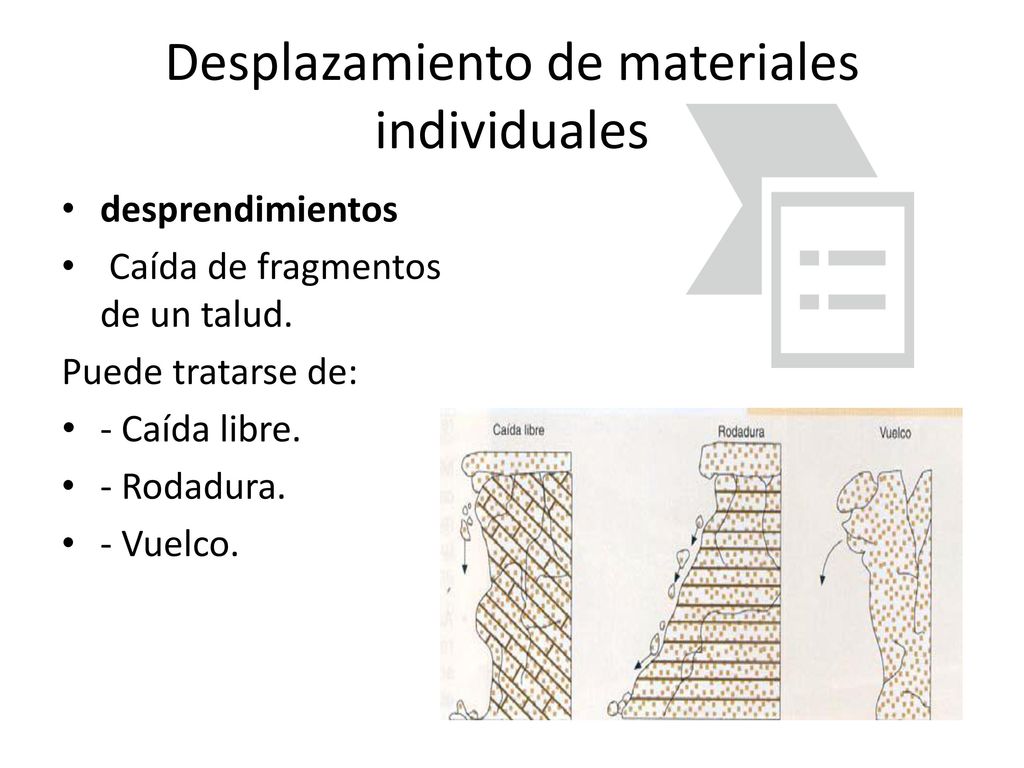

17 Desplazamiento de materiales individuales
desprendimientos Caída de fragmentos de un talud. Puede tratarse de: - Caída libre. - Rodadura. - Vuelco.

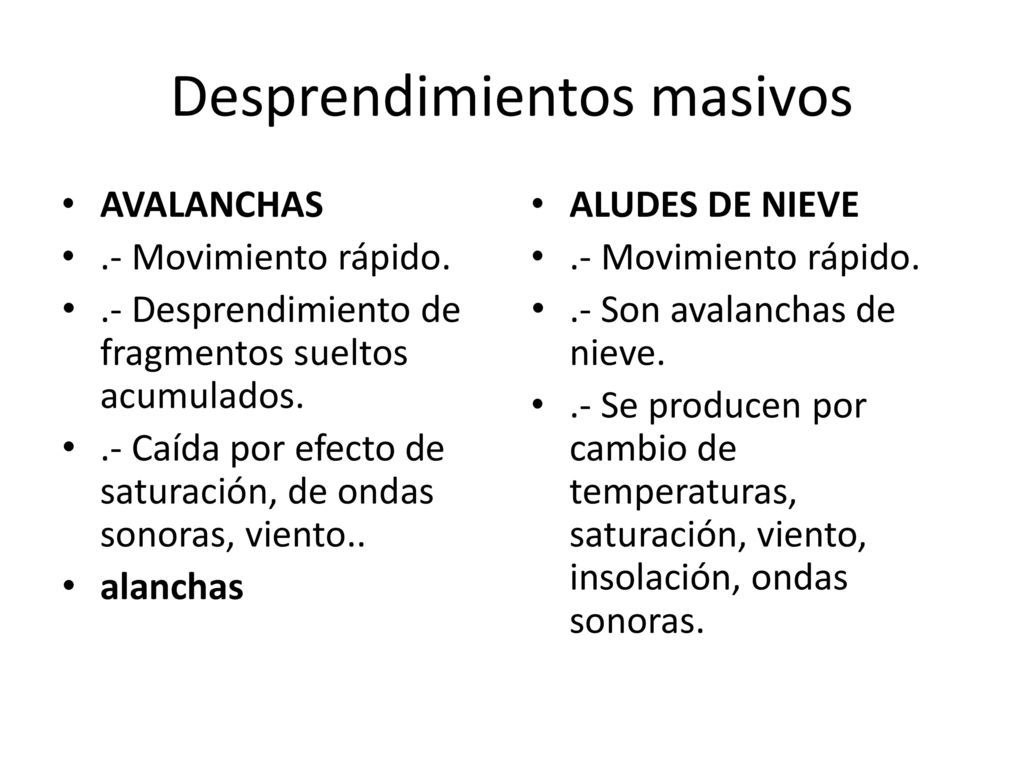

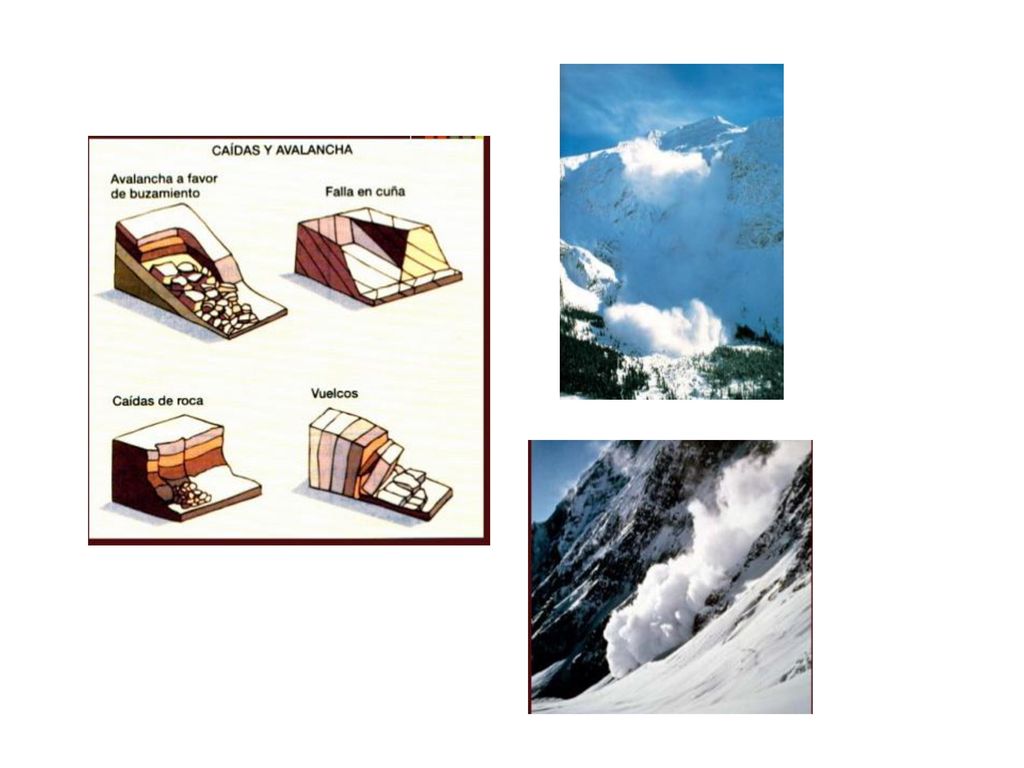

18 Desprendimientos masivos
AVALANCHAS .- Movimiento rápido. .- Desprendimiento de fragmentos sueltos acumulados. .- Caída por efecto de saturación, de ondas sonoras, viento.. alanchas ALUDES DE NIEVE .- Movimiento rápido. .- Son avalanchas de nieve. .- Se producen por cambio de temperaturas, saturación, viento, insolación, ondas sonoras.

19

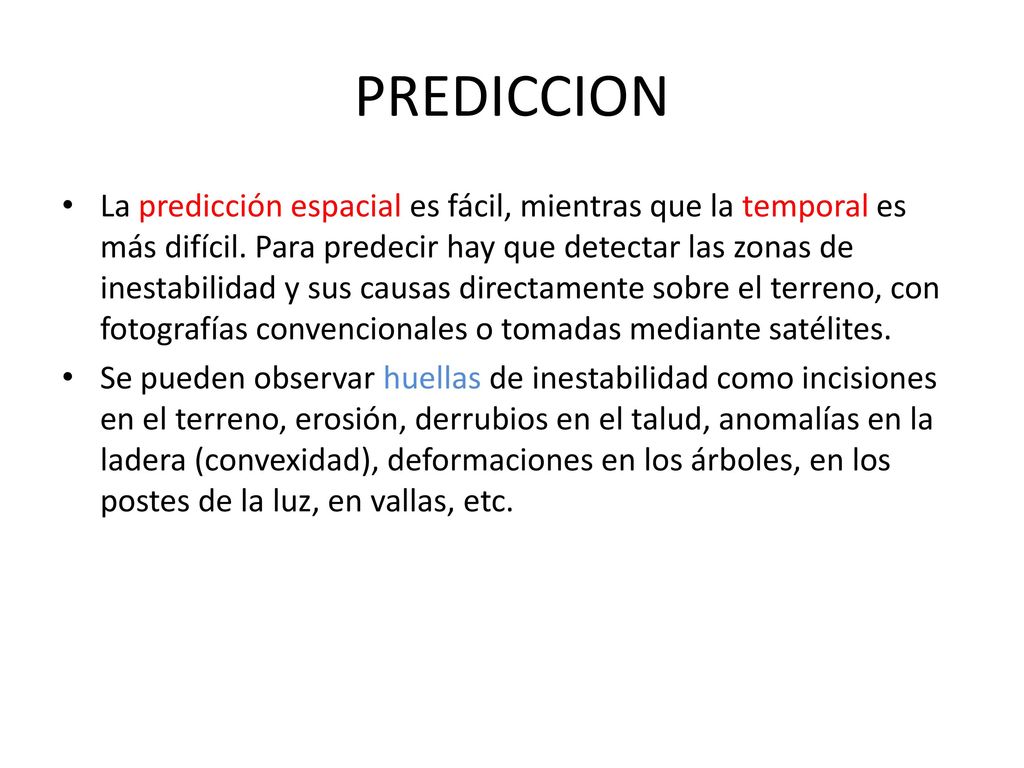

20 PREDICCION La predicción espacial es fácil, mientras que la temporal es más difícil. Para predecir hay que detectar las zonas de inestabilidad y sus causas directamente sobre el terreno, con fotografías convencionales o tomadas mediante satélites. Se pueden observar huellas de inestabilidad como incisiones en el terreno, erosión, derrubios en el talud, anomalías en la ladera (convexidad), deformaciones en los árboles, en los postes de la luz, en vallas, etc.

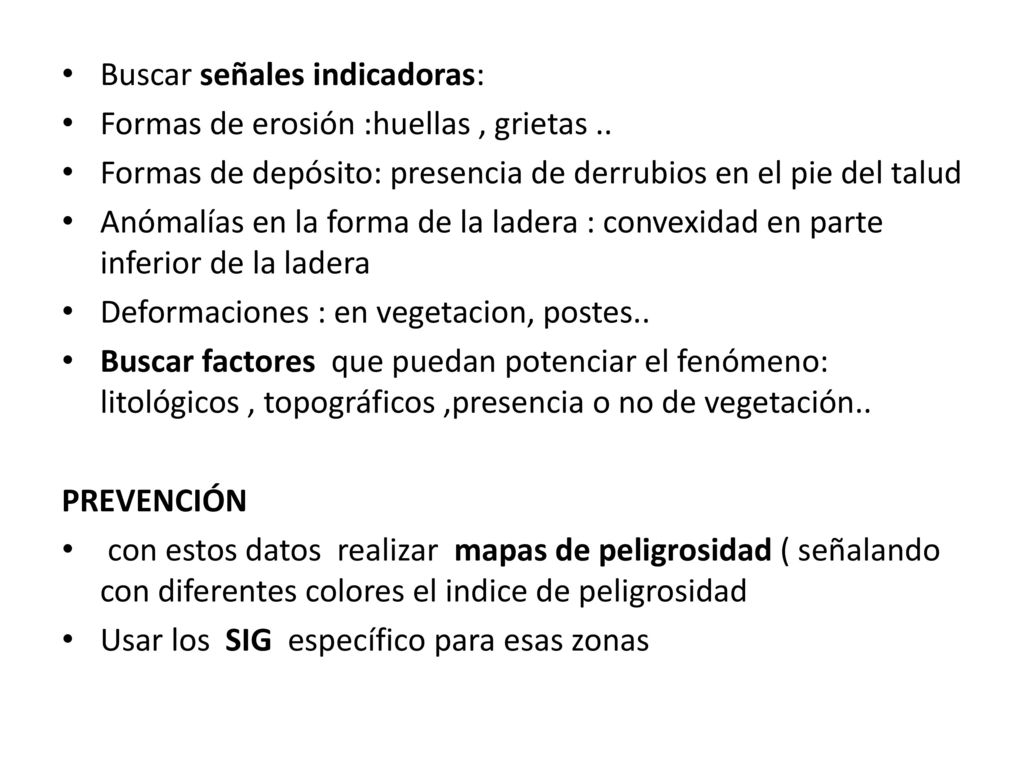

21 Buscar señales indicadoras:

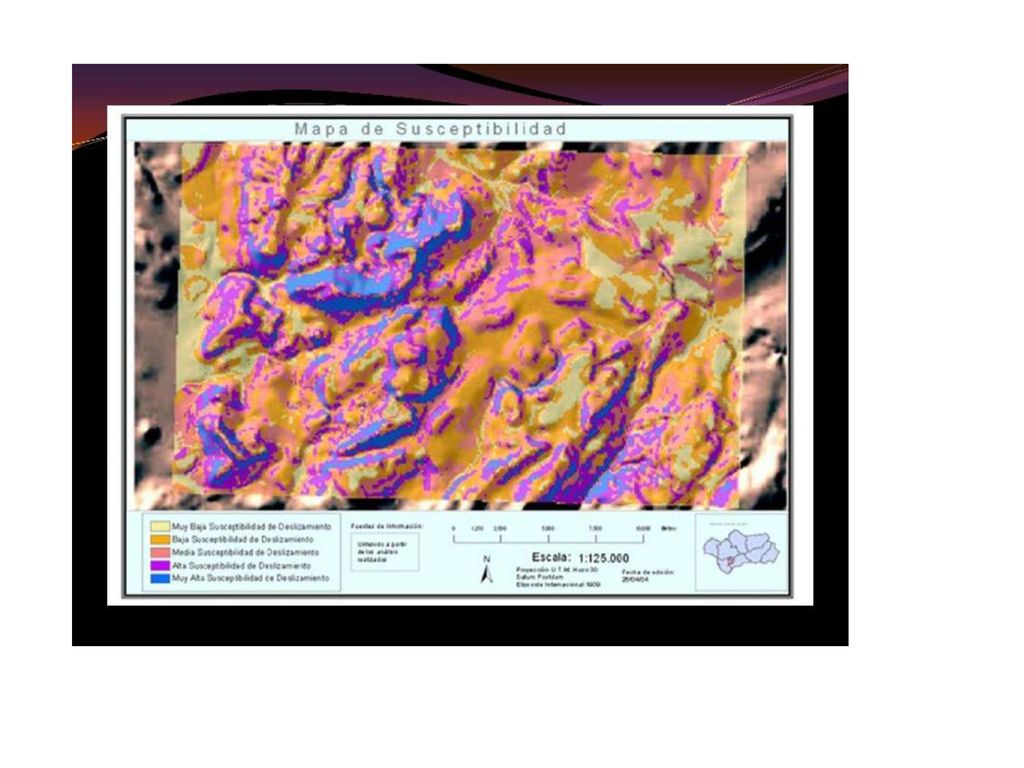

Formas de erosión :huellas , grietas .. Formas de depósito: presencia de derrubios en el pie del talud Anómalías en la forma de la ladera : convexidad en parte inferior de la ladera Deformaciones : en vegetacion, postes.. Buscar factores que puedan potenciar el fenómeno: litológicos , topográficos ,presencia o no de vegetación.. PREVENCIÓN con estos datos realizar mapas de peligrosidad ( señalando con diferentes colores el indice de peligrosidad Usar los SIG específico para esas zonas

22

23

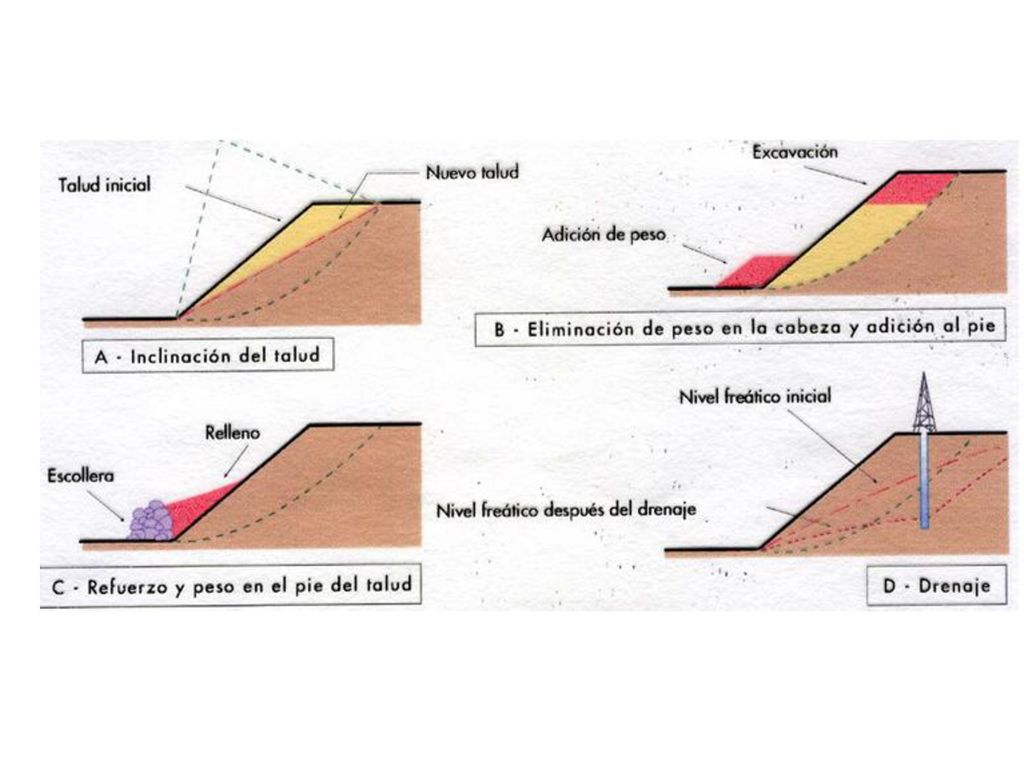

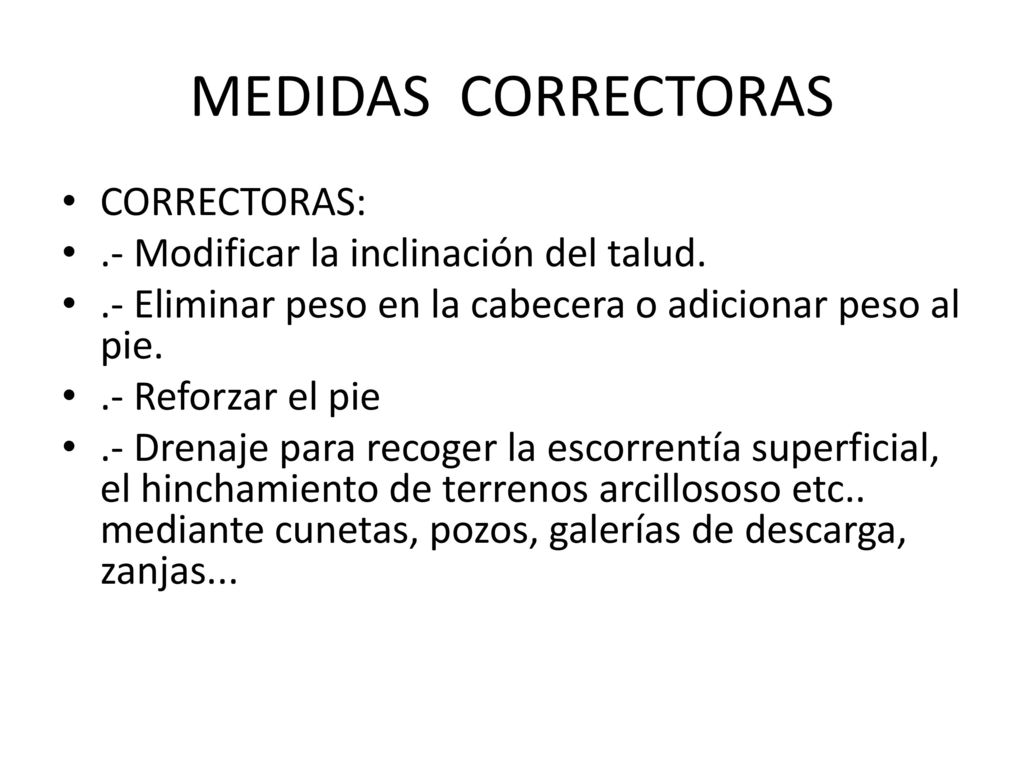

24 MEDIDAS CORRECTORAS CORRECTORAS:
.- Modificar la inclinación del talud. .- Eliminar peso en la cabecera o adicionar peso al pie. .- Reforzar el pie .- Drenaje para recoger la escorrentía superficial, el hinchamiento de terrenos arcillososo etc.. mediante cunetas, pozos, galerías de descarga, zanjas...

25

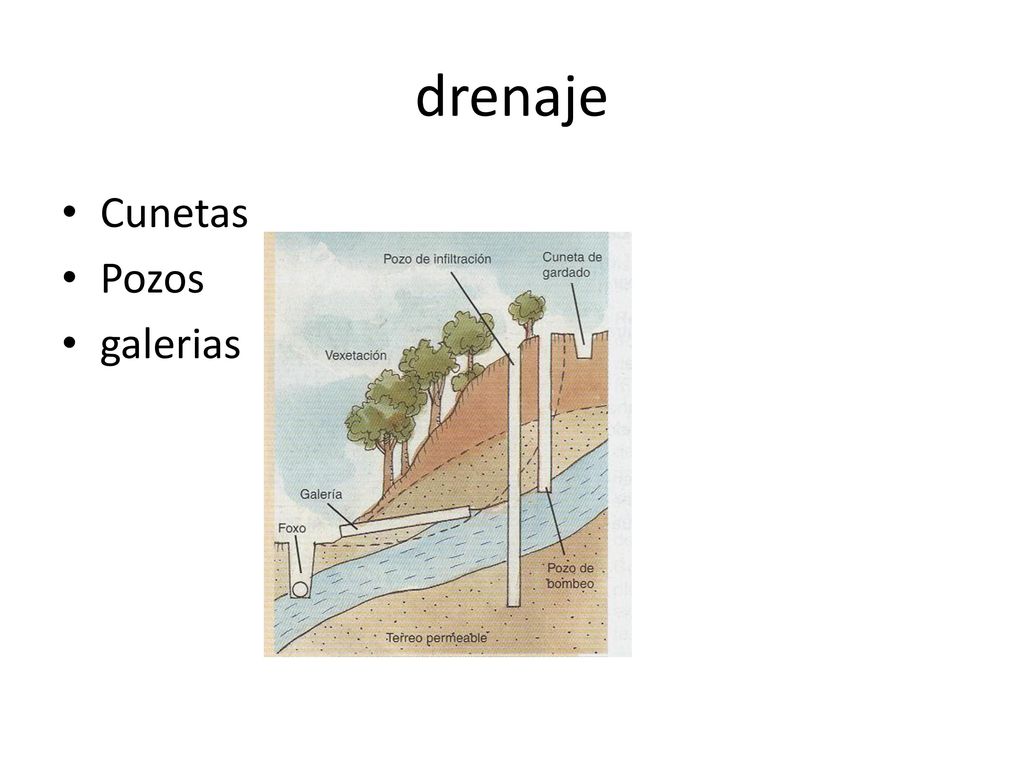

26 drenaje Cunetas Pozos galerias

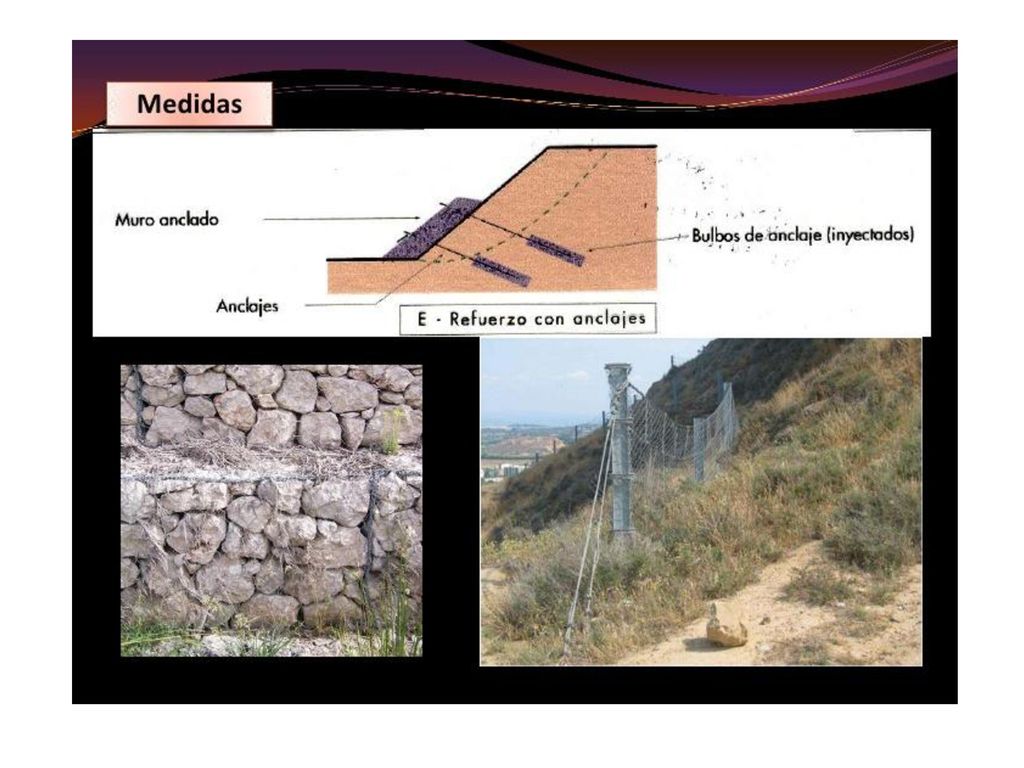

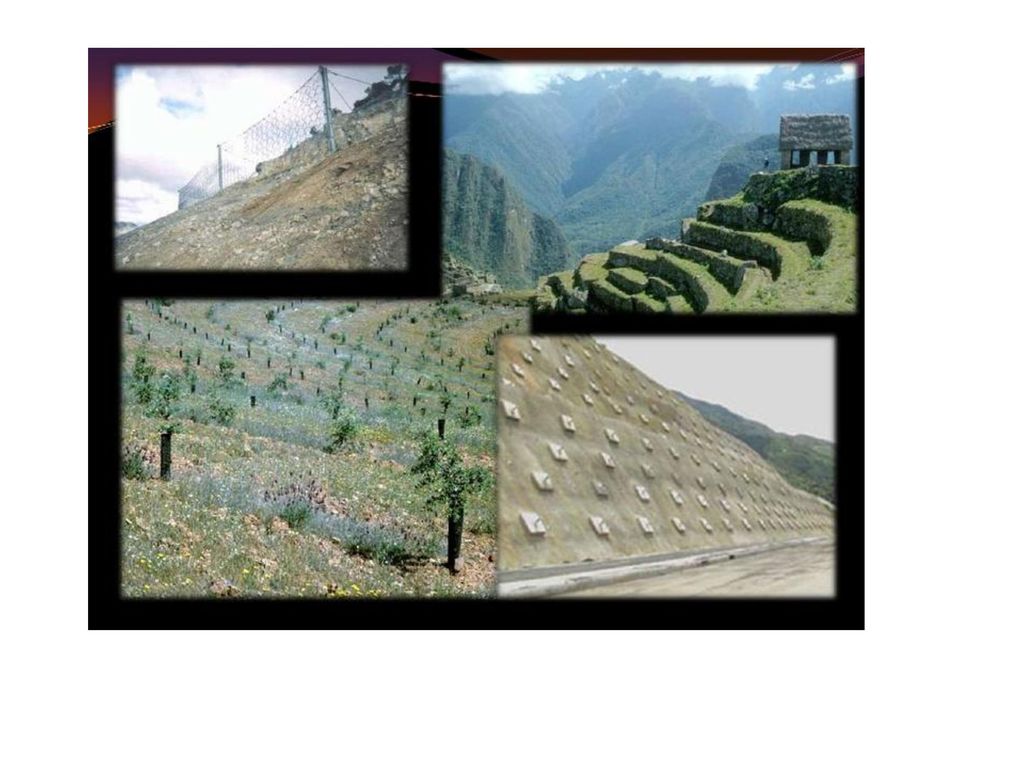

27 .- Refuerzo con anclajes, muros, contrafuertes de hormigón, redes, mallas, pilotes...
.- Inyectar sustancias que aumenten la cohesión, anclar con vigas de acero.... .- Reforestar, por ejemplo con eucaliptos que son especies que consumen mucha agua

28

29

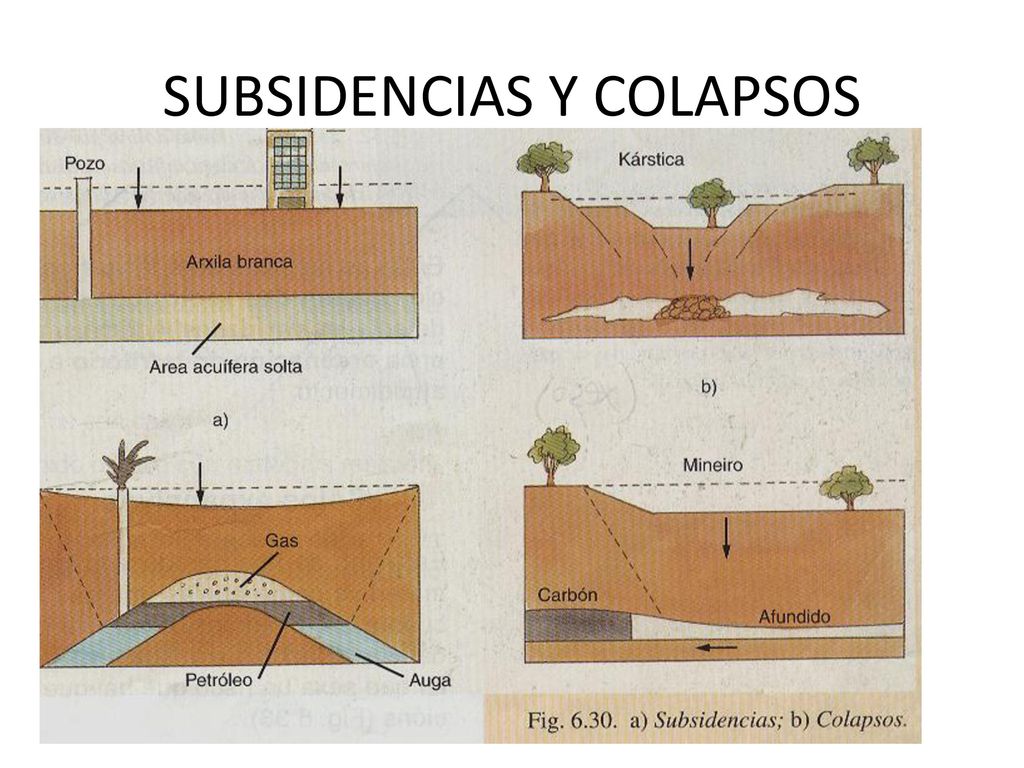

30 SUBSIDENCIAS Y COLAPSOS

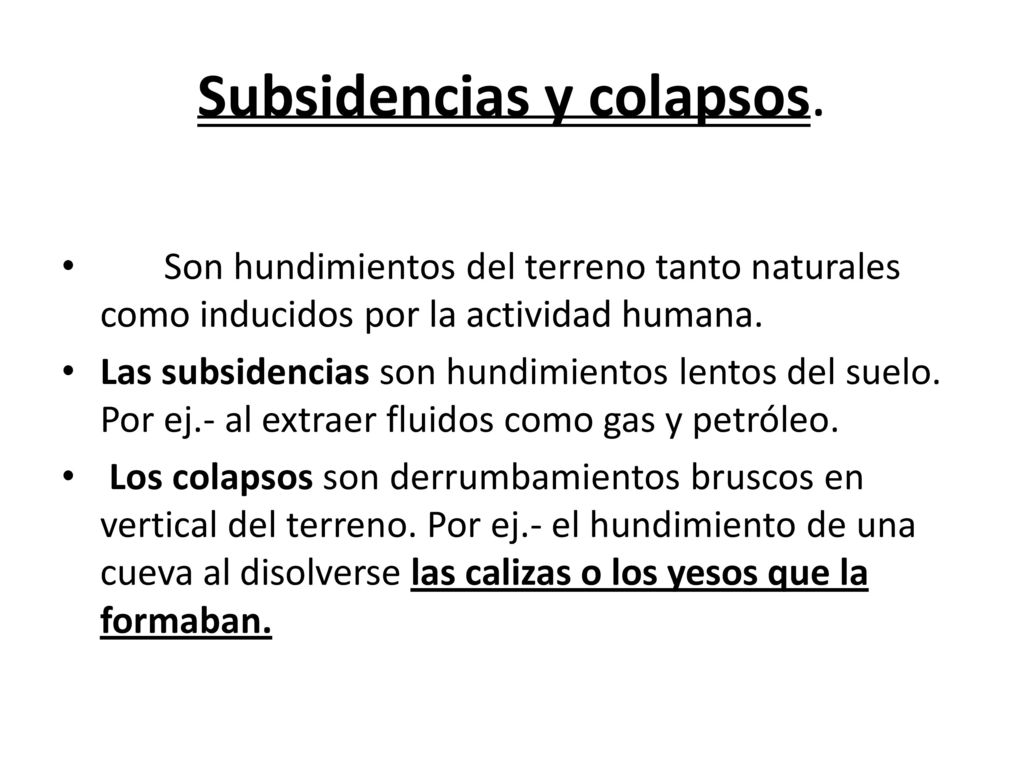

31 Subsidencias y colapsos.
Son hundimientos del terreno tanto naturales como inducidos por la actividad humana. Las subsidencias son hundimientos lentos del suelo. Por ej.- al extraer fluidos como gas y petróleo. Los colapsos son derrumbamientos bruscos en vertical del terreno. Por ej.- el hundimiento de una cueva al disolverse las calizas o los yesos que la formaban.

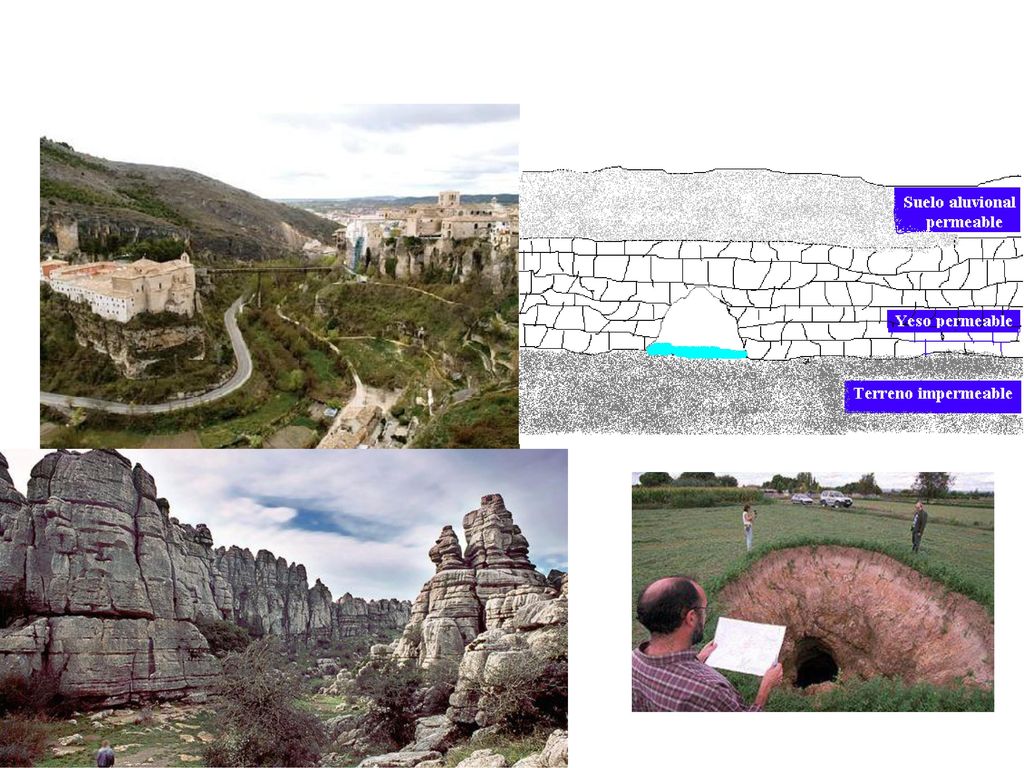

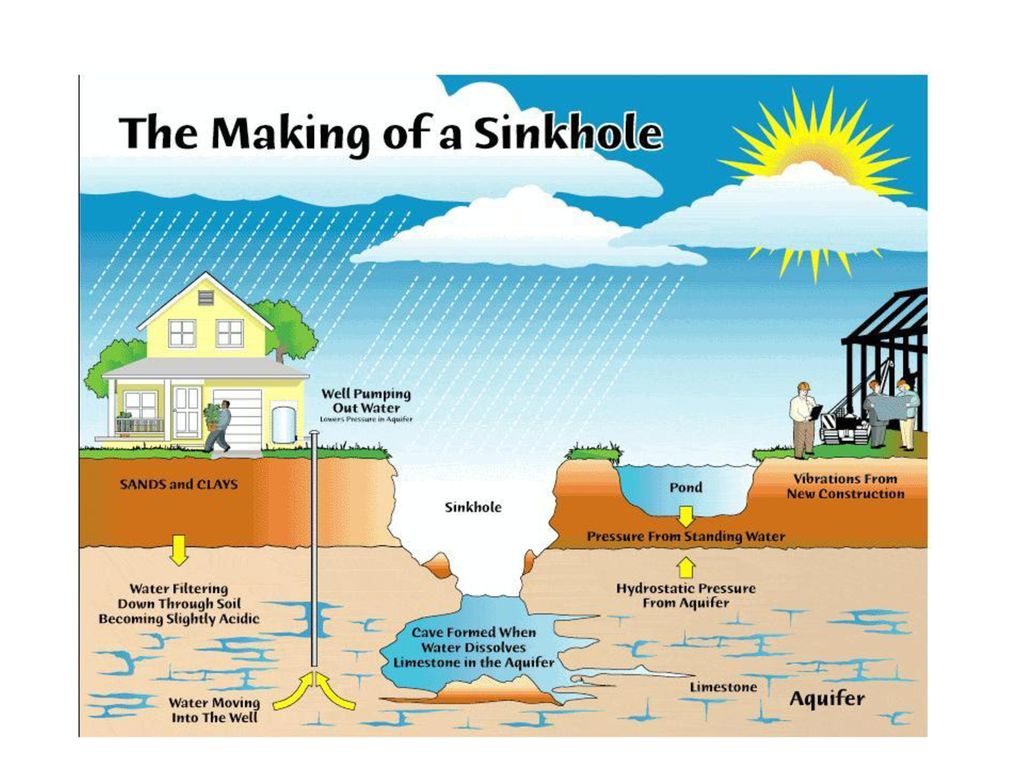

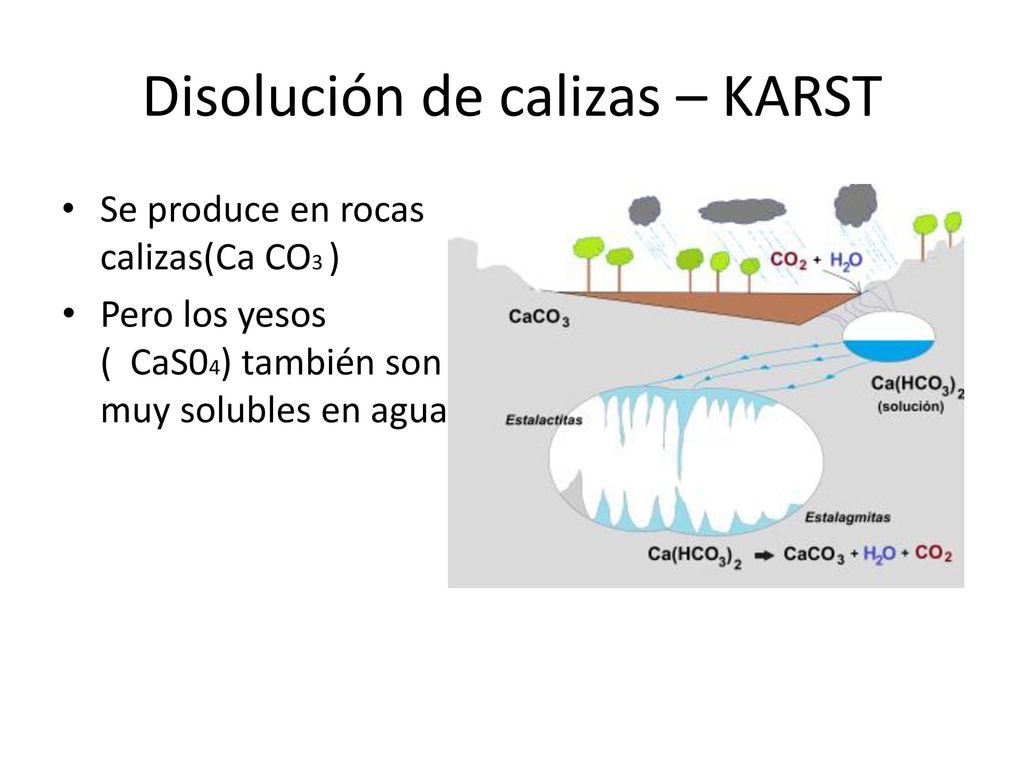

32 Disolución de calizas – KARST
Se produce en rocas calizas(Ca CO3 ) Pero los yesos (  CaS04) también son muy solubles en agua

33 Fenómenos kársticos Suelen aplicarse tanto a calizas como a yesos

34

35

36

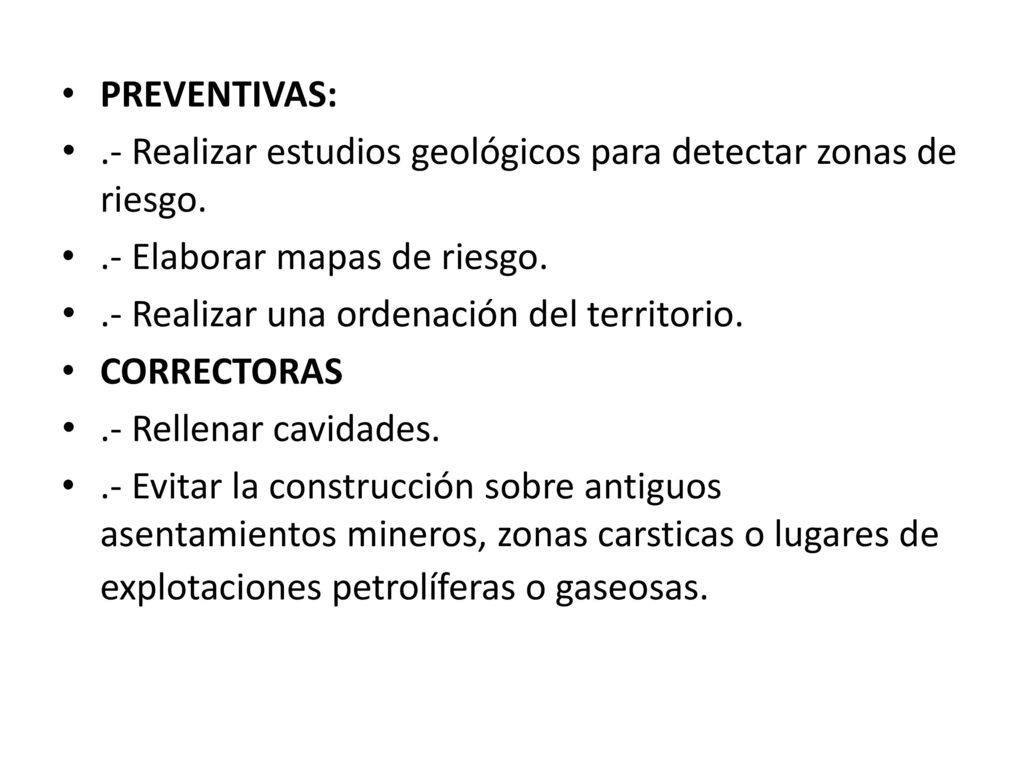

37 PREVENTIVAS: .- Realizar estudios geológicos para detectar zonas de riesgo. .- Elaborar mapas de riesgo. .- Realizar una ordenación del territorio. CORRECTORAS .- Rellenar cavidades. .- Evitar la construcción sobre antiguos asentamientos mineros, zonas carsticas o lugares de explotaciones petrolíferas o gaseosas.

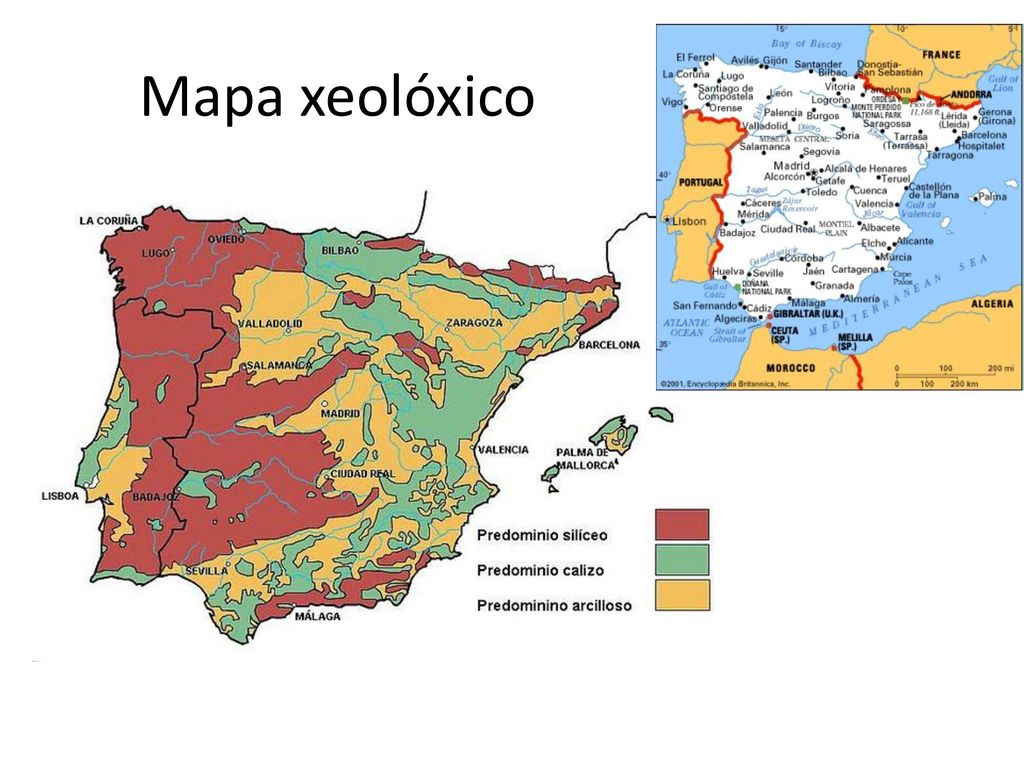

38 Mapa xeolóxico

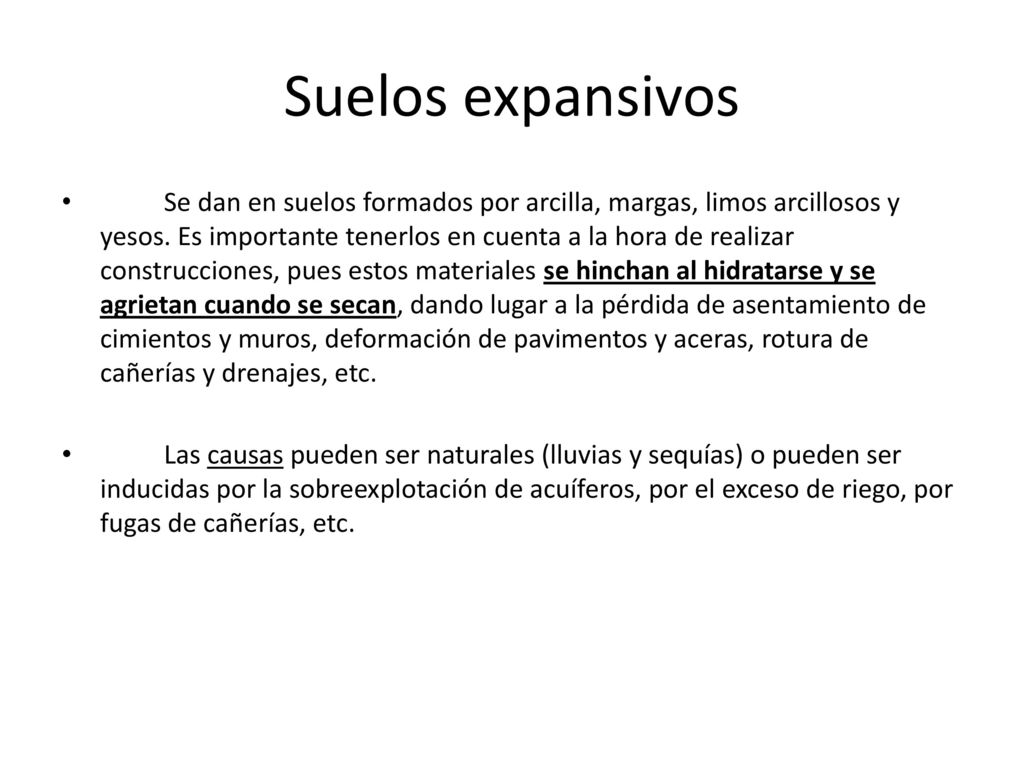

39 Suelos expansivos Se dan en suelos formados por arcilla, margas, limos arcillosos y yesos. Es importante tenerlos en cuenta a la hora de realizar construcciones, pues estos materiales se hinchan al hidratarse y se agrietan cuando se secan, dando lugar a la pérdida de asentamiento de cimientos y muros, deformación de pavimentos y aceras, rotura de cañerías y drenajes, etc. Las causas pueden ser naturales (lluvias y sequías) o pueden ser inducidas por la sobreexplotación de acuíferos, por el exceso de riego, por fugas de cañerías, etc.

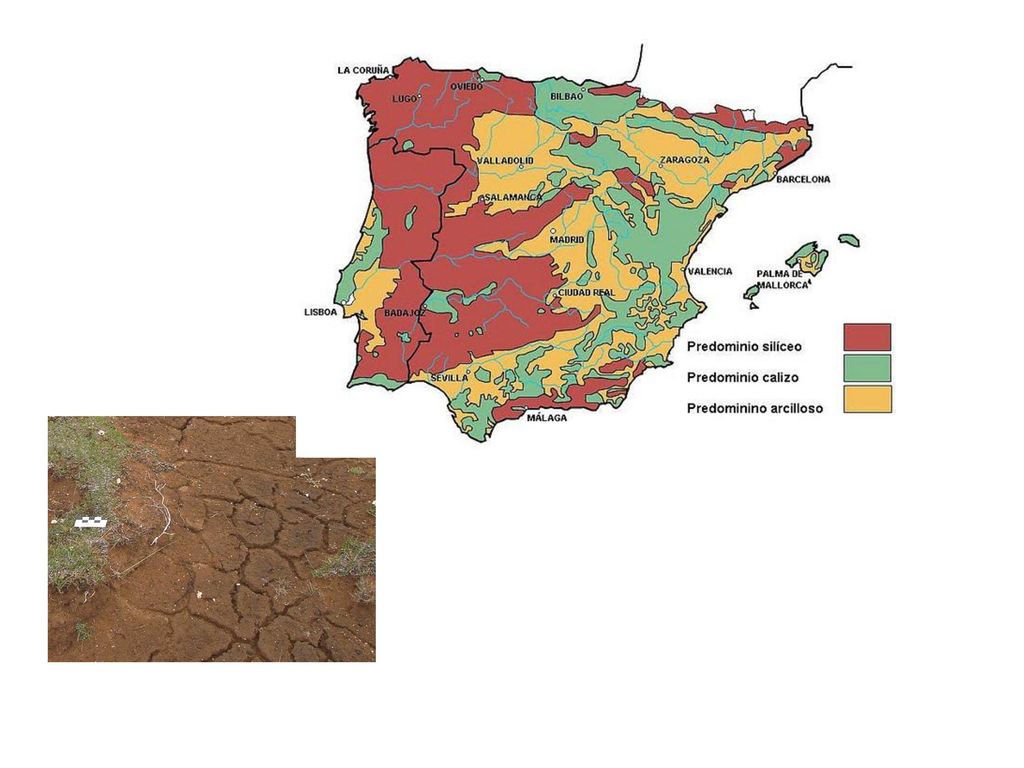

40

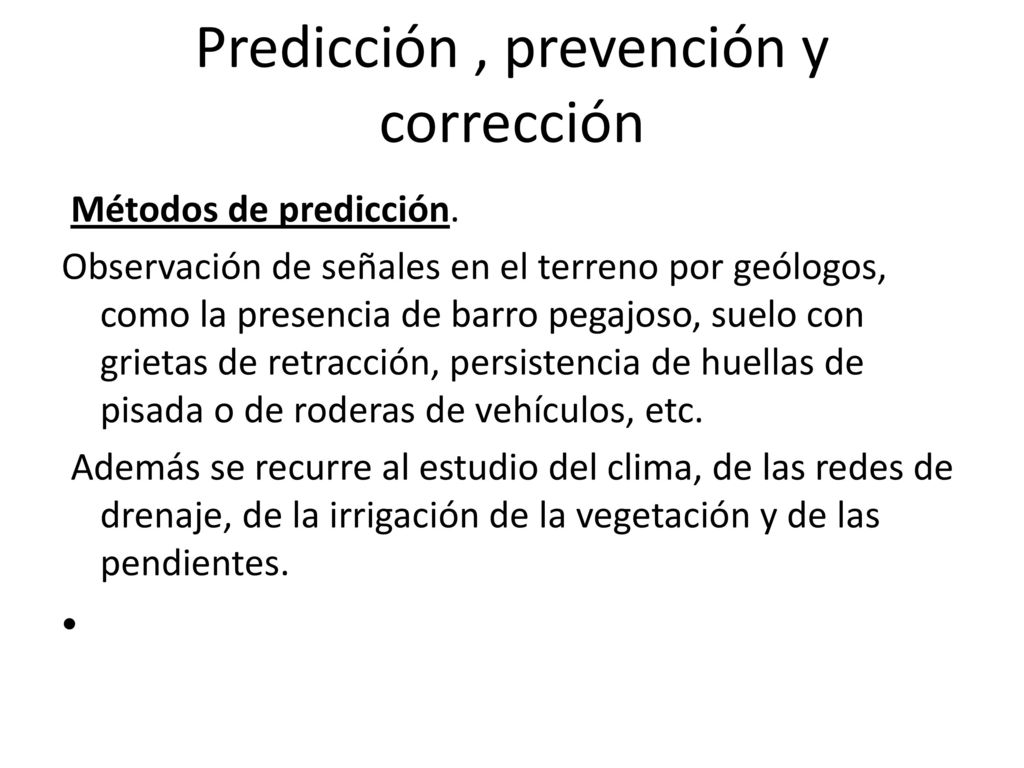

41 Predicción , prevención y corrección
Métodos de predicción. Observación de señales en el terreno por geólogos, como la presencia de barro pegajoso, suelo con grietas de retracción, persistencia de huellas de pisada o de roderas de vehículos, etc. Además se recurre al estudio del clima, de las redes de drenaje, de la irrigación de la vegetación y de las pendientes.

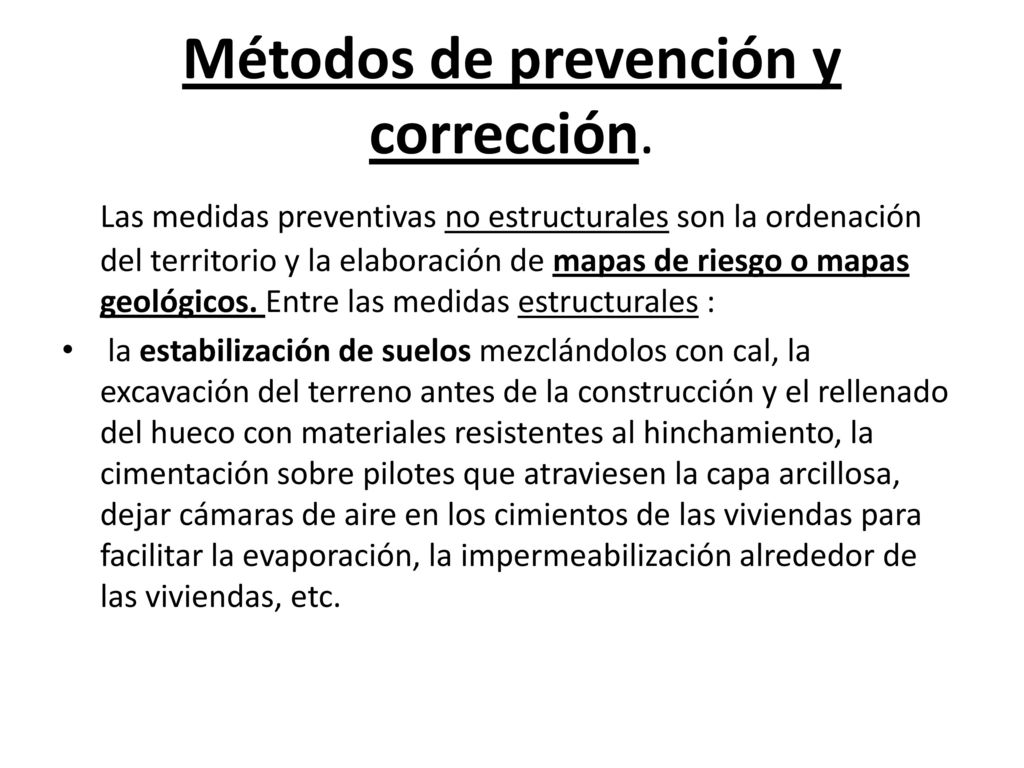

42 Métodos de prevención y corrección.
Las medidas preventivas no estructurales son la ordenación del territorio y la elaboración de mapas de riesgo o mapas geológicos. Entre las medidas estructurales : la estabilización de suelos mezclándolos con cal, la excavación del terreno antes de la construcción y el rellenado del hueco con materiales resistentes al hinchamiento, la cimentación sobre pilotes que atraviesen la capa arcillosa, dejar cámaras de aire en los cimientos de las viviendas para facilitar la evaporación, la impermeabilización alrededor de las viviendas, etc.
