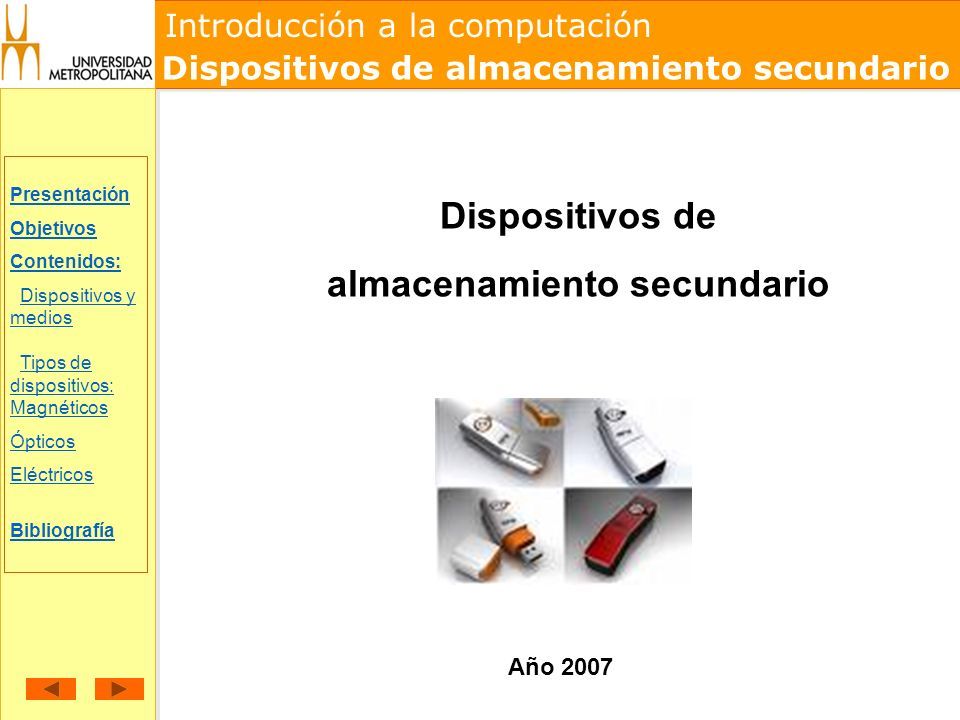

1 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Dispositivos de almacenamiento secundario Año 2007

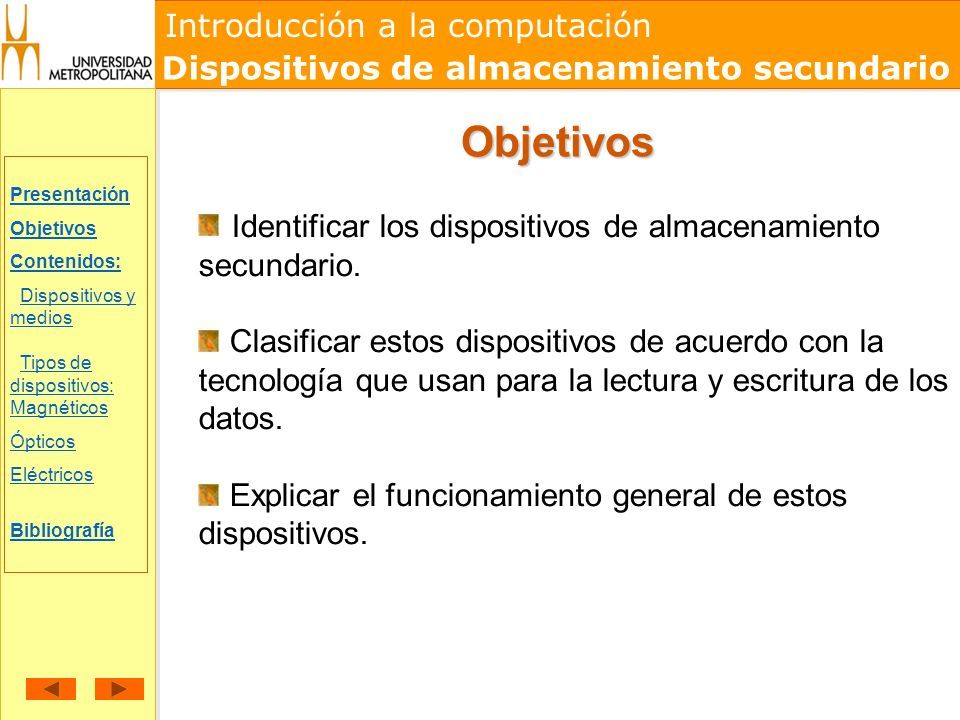

2 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Identificar los dispositivos de almacenamiento secundario. Clasificar estos dispositivos de acuerdo con la tecnología que usan para la lectura y escritura de los datos. Explicar el funcionamiento general de estos dispositivos. Objetivos

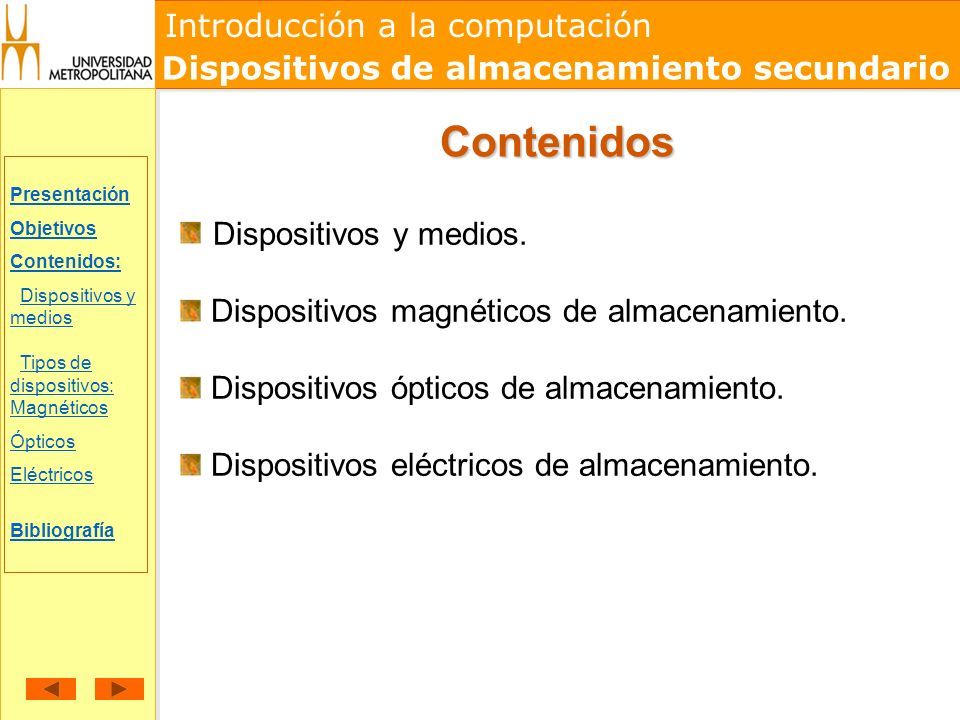

3 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Dispositivos y medios. Dispositivos magnéticos de almacenamiento. Dispositivos ópticos de almacenamiento. Dispositivos eléctricos de almacenamiento. Contenidos

4 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Medios de almacenamiento Componentes físicos o materiales en los que se almacenan los datos. Dispositivos (unidades) de almacenamiento Componentes físicos que escriben y leen los medios de almacenamiento. Dispositivos y medios

5 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Tipos de dispositivos Magnéticos Discos duros Discos duros removibles Ópticos CD-ROM CD-Recordable (WORN) CD-Rwritable DVD HD-DVD y Discos BLU-RAY Eléctricos Memoria USB

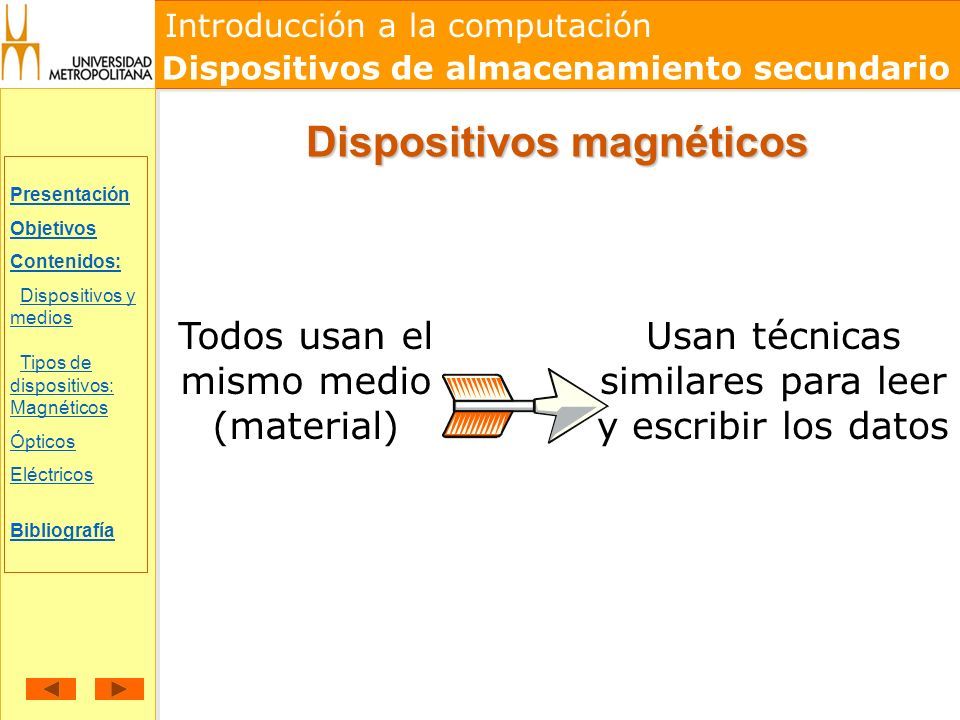

6 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Todos usan el mismo medio (material) Usan técnicas similares para leer y escribir los datos Dispositivos magnéticos

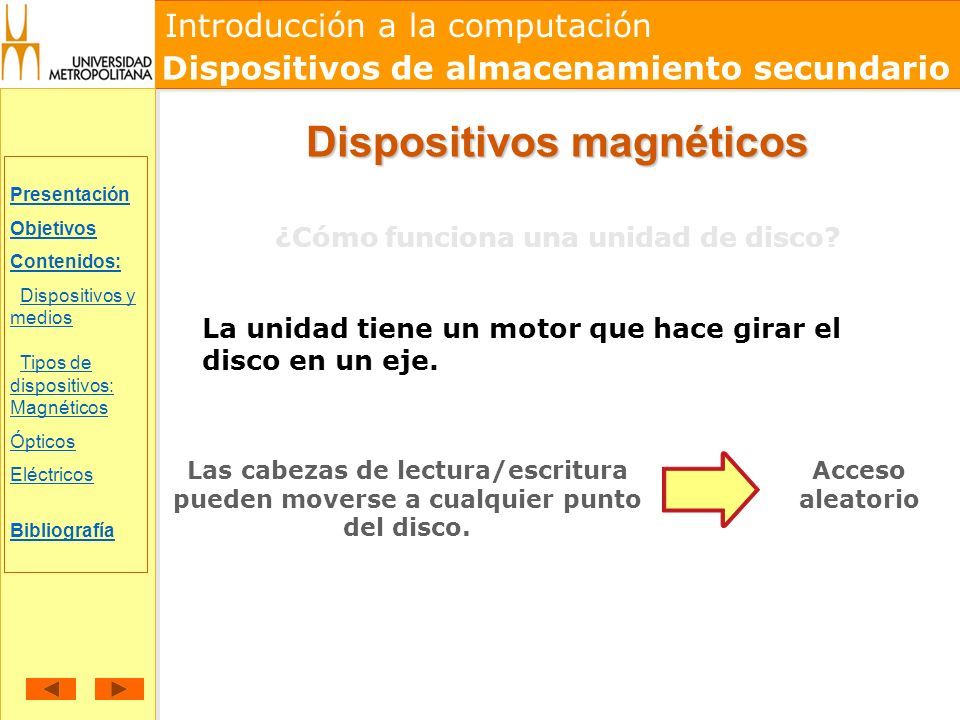

7 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía ¿Cómo funciona una unidad de disco? La unidad tiene un motor que hace girar el disco en un eje. Las cabezas de lectura/escritura pueden moverse a cualquier punto del disco. Acceso aleatorio Dispositivos magnéticos

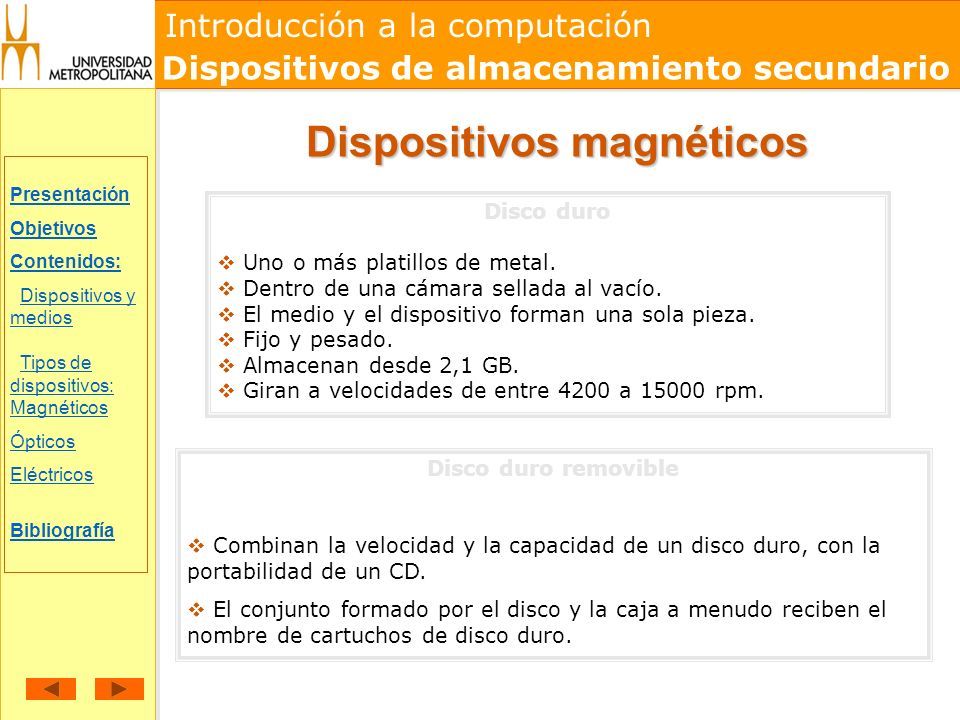

8 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Disco duro  Uno o más platillos de metal.  Dentro de una cámara sellada al vacío.  El medio y el dispositivo forman una sola pieza.  Fijo y pesado.  Almacenan desde 2,1 GB.  Giran a velocidades de entre 4200 a 15000 rpm. Disco duro removible  Combinan la velocidad y la capacidad de un disco duro, con la portabilidad de un CD.  El conjunto formado por el disco y la caja a menudo reciben el nombre de cartuchos de disco duro. Dispositivos magnéticos

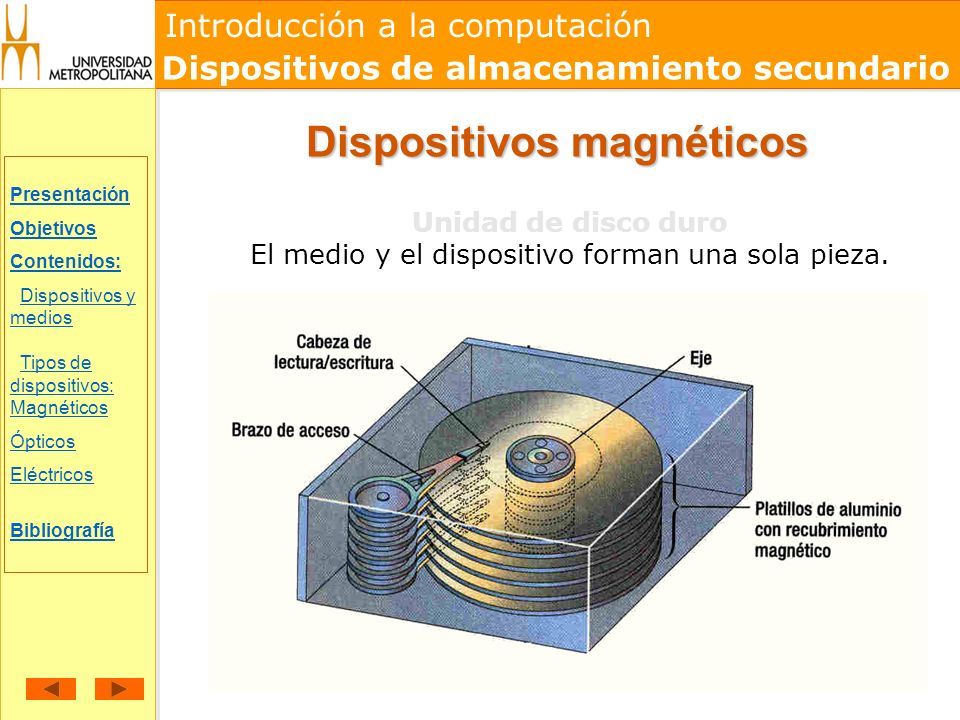

9 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Unidad de disco duro El medio y el dispositivo forman una sola pieza. Dispositivos magnéticos

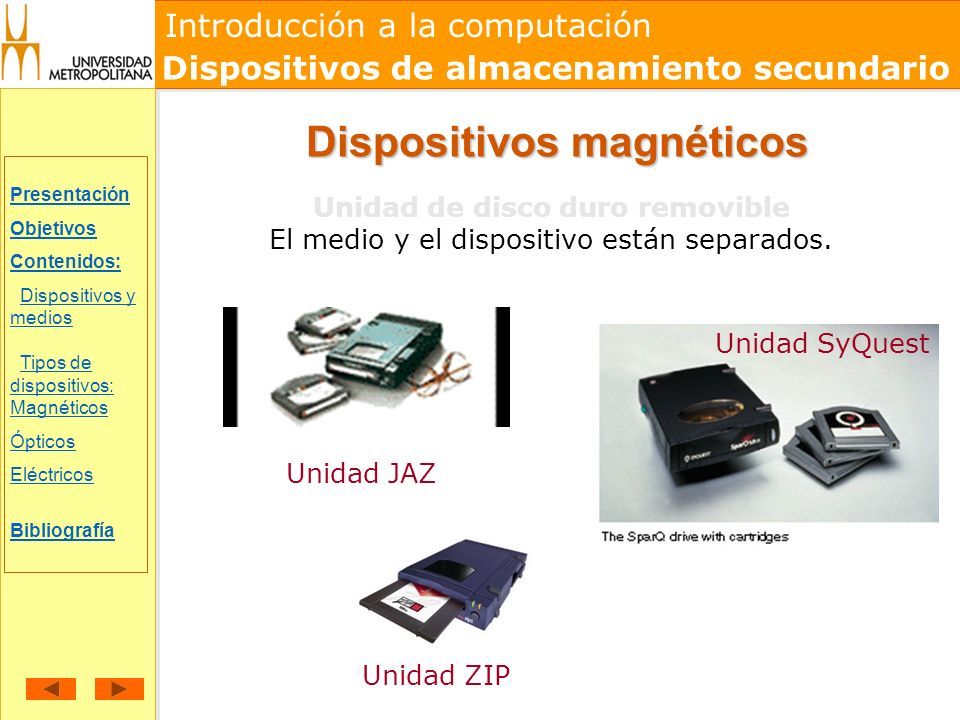

10 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Unidad de disco duro removible El medio y el dispositivo están separados. Unidad SyQuest Unidad ZIP Unidad JAZ Dispositivos magnéticos

11 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Todos usan el mismo medio (material) Usan técnicas similares para leer y escribir los datos Las técnicas de almacenamiento óptico usan la precisión exacta que sólo se obtiene con rayos láser. La unidad enfoca un rayo láser sobre la superficie de un disco giratorio. Algunos puntos del disco reflejan la luz en un sensor (plano = se interpreta como un 1) y otros dispersan la luz (orificio = se interpreta como un 0). Dispositivos ópticos

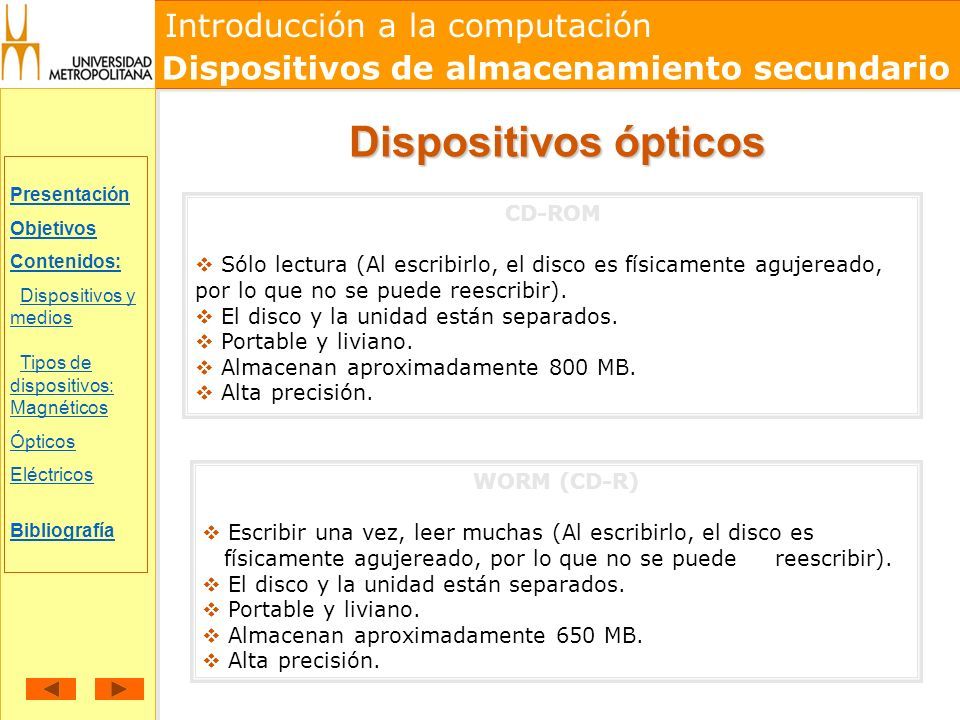

12 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía CD-ROM  Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir).  El disco y la unidad están separados.  Portable y liviano.  Almacenan aproximadamente 800 MB.  Alta precisión. WORM (CD-R)  Escribir una vez, leer muchas (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir).  El disco y la unidad están separados.  Portable y liviano.  Almacenan aproximadamente 650 MB.  Alta precisión. Dispositivos ópticos

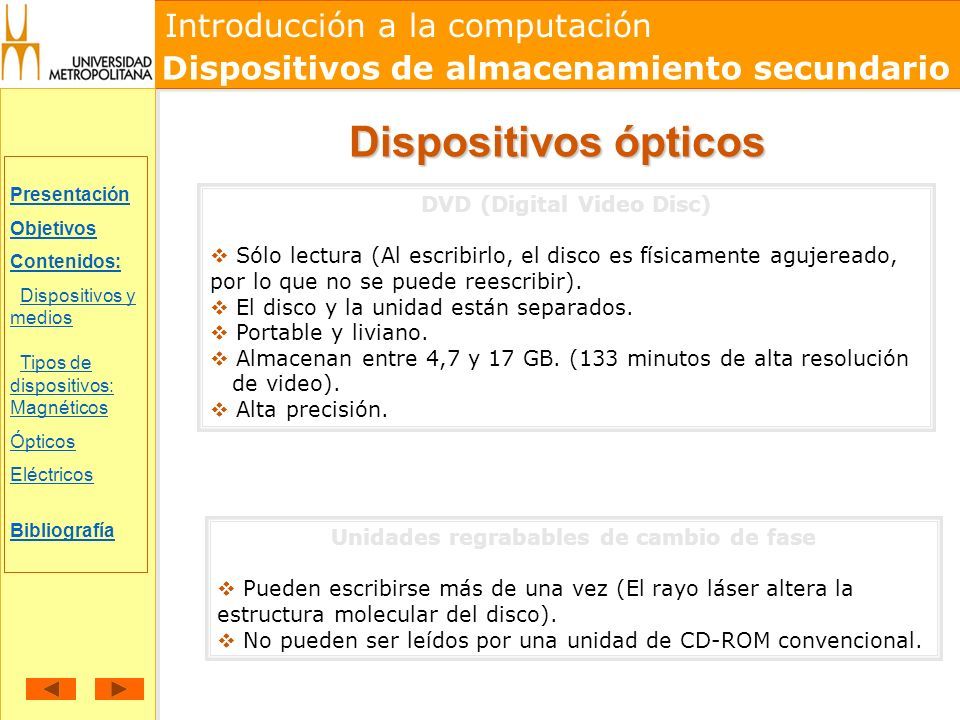

13 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía DVD (Digital Video Disc)  Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por lo que no se puede reescribir).  El disco y la unidad están separados.  Portable y liviano.  Almacenan entre 4,7 y 17 GB. (133 minutos de alta resolución de video).  Alta precisión. Unidades regrabables de cambio de fase  Pueden escribirse más de una vez (El rayo láser altera la estructura molecular del disco).  No pueden ser leídos por una unidad de CD-ROM convencional. Dispositivos ópticos

14 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía HD-DVD y Discos BLU-RAY  Nuevos dispositivos de almacenamiento en formato CD; pero con una capacidad mayor de almacenamiento.  Un BLU-RAY Disk almacena 25 GB.  Un HD-DVD almacena 15 GB. Dispositivos ópticos

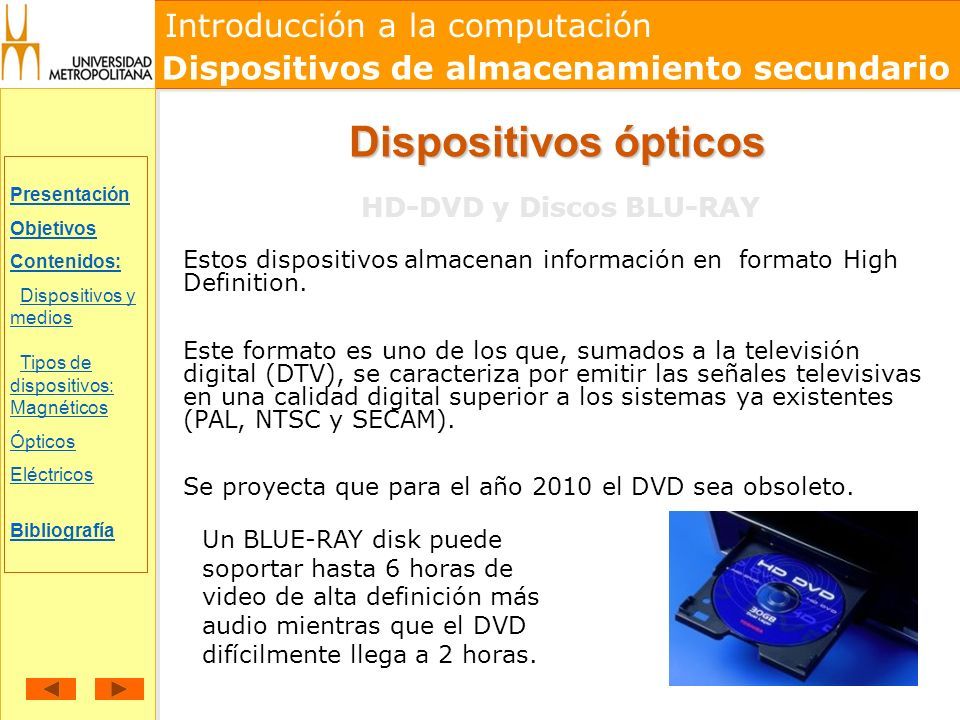

15 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Estos dispositivos almacenan información en formato High Definition. Este formato es uno de los que, sumados a la televisión digital (DTV), se caracteriza por emitir las señales televisivas en una calidad digital superior a los sistemas ya existentes (PAL, NTSC y SECAM). Se proyecta que para el año 2010 el DVD sea obsoleto. Dispositivos ópticos HD-DVD y Discos BLU-RAY Un BLUE-RAY disk puede soportar hasta 6 horas de video de alta definición más audio mientras que el DVD difícilmente llega a 2 horas.

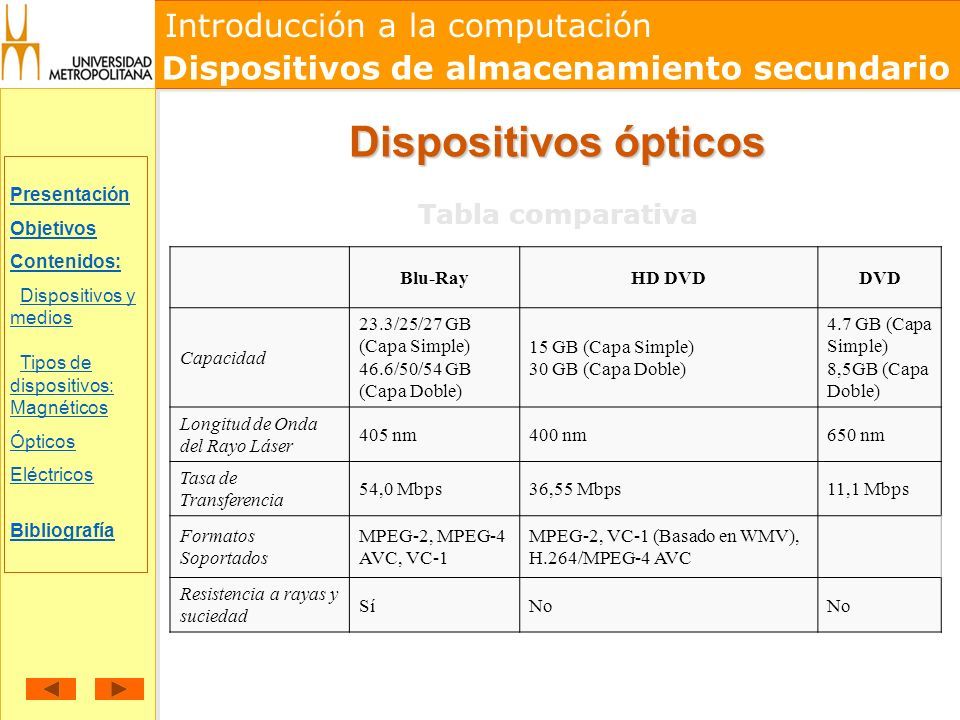

16 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Dispositivos ópticos Blu-RayHD DVDDVD Capacidad 23.3/25/27 GB (Capa Simple) 46.6/50/54 GB (Capa Doble) 15 GB (Capa Simple) 30 GB (Capa Doble) 4.7 GB (Capa Simple) 8,5GB (Capa Doble) Longitud de Onda del Rayo Láser 405 nm400 nm650 nm Tasa de Transferencia 54,0 Mbps36,55 Mbps11,1 Mbps Formatos Soportados MPEG-2, MPEG-4 AVC, VC-1 MPEG-2, VC-1 (Basado en WMV), H.264/MPEG-4 AVC Resistencia a rayas y suciedad SíNo Tabla comparativa

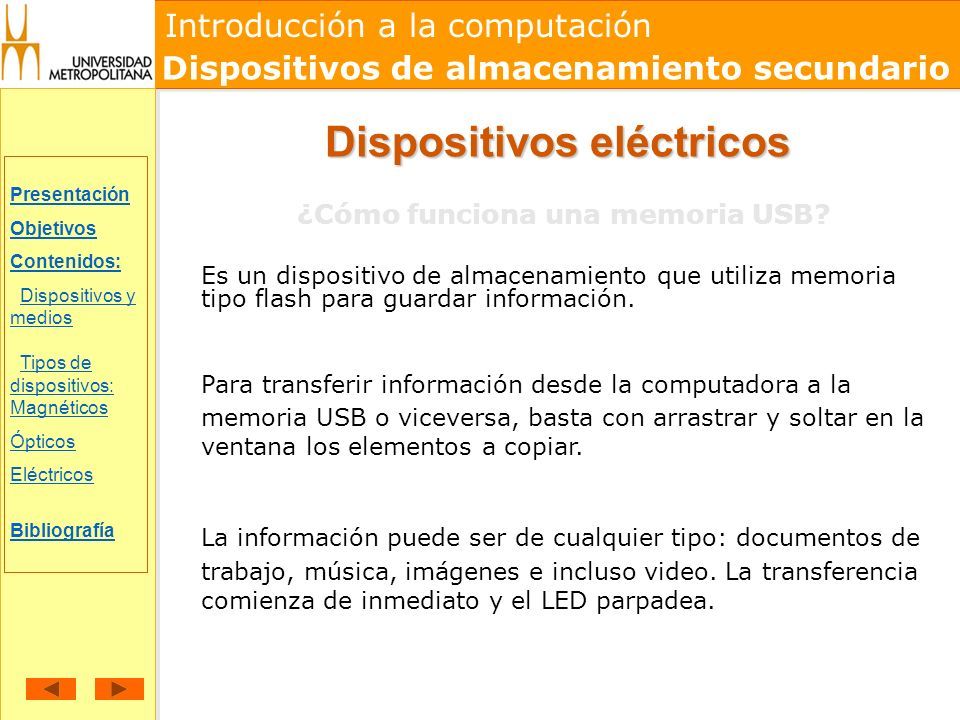

17 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Dispositivos eléctricos ¿Cómo funciona una memoria USB? Es un dispositivo de almacenamiento que utiliza memoria tipo flash para guardar información. Para transferir información desde la computadora a la memoria USB o viceversa, basta con arrastrar y soltar en la ventana los elementos a copiar. La información puede ser de cualquier tipo: documentos de trabajo, música, imágenes e incluso video. La transferencia comienza de inmediato y el LED parpadea.

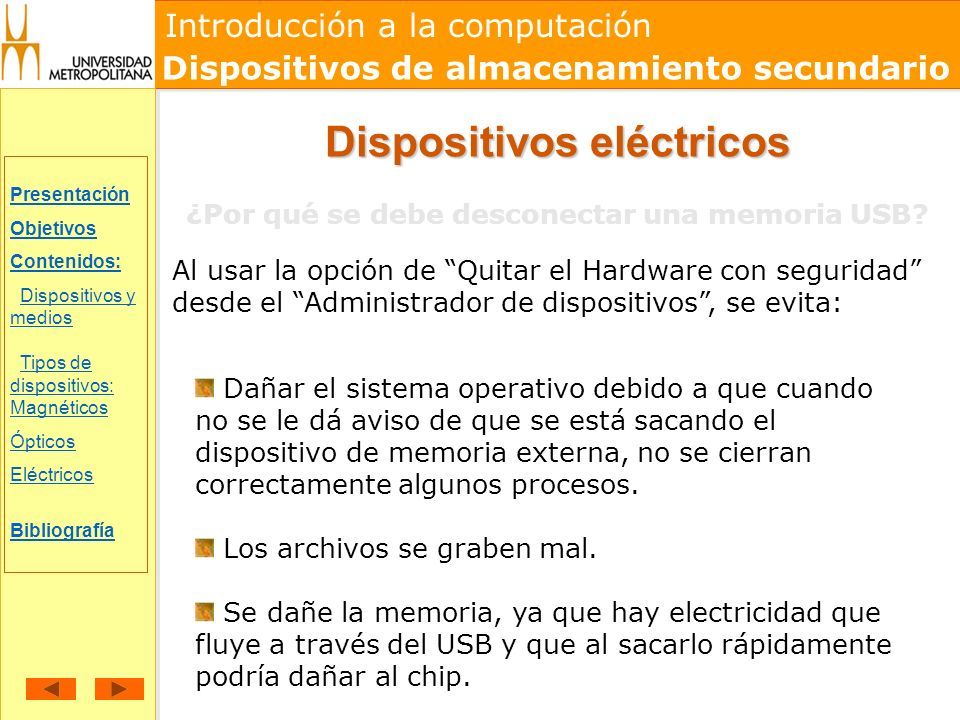

18 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Dispositivos eléctricos ¿Por qué se debe desconectar una memoria USB? Al usar la opción de “Quitar el Hardware con seguridad” desde el “Administrador de dispositivos”, se evita: Dañar el sistema operativo debido a que cuando no se le dá aviso de que se está sacando el dispositivo de memoria externa, no se cierran correctamente algunos procesos. Los archivos se graben mal. Se dañe la memoria, ya que hay electricidad que fluye a través del USB y que al sacarlo rápidamente podría dañar al chip.

19 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos Bibliografía Memoria USB  Puede escribirse más de una vez.  El disco y la unidad están separados.  Portable y liviano.  Capacidad desde los 64 MB hasta varios GB.  Rápida velocidad de transmisión de los datos.  Fue inventada en 1998 por IBM. Dispositivos eléctricos

20 Introducción a la computación Dispositivos de almacenamiento secundario Presentación Objetivos Contenidos: Dispositivos y medios Tipos de dispositivos: MagnéticosDispositivos y mediosTipos de dispositivos: Magnéticos Ópticos Eléctricos BibliografíaBibliografía http://www.bvs.sld.cu/revistas/aci/vol15_05_07/aci19507.htm http://aula.elmundo.es/aula/laminas/lamina1118826941.pdf http://es.wikipedia.org/wiki/Unidades_de_almacenamiento http://www.mailxmail.com/curso/informatica/soportetecnico/capitul o26.htm http://www.tutorialesenlared.com/manual3620.html http://www.eluniversal.com.mx/articulos/32754.html http://es.wikipedia.org/wiki/Memoria_USB http://www.hardware12v.com/conocimientospc/9.php
