1 INTRODUCCIÓN A LAS REDES

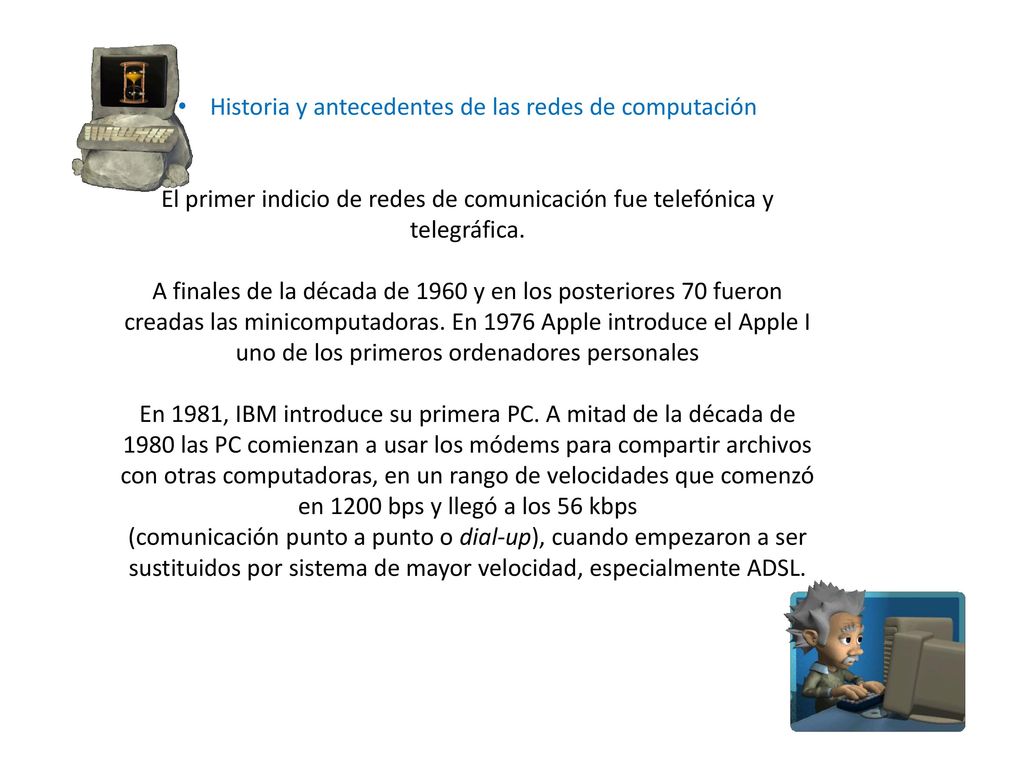

2 Historia y antecedentes de las redes de computación
El primer indicio de redes de comunicación fue telefónica y telegráfica. A finales de la década de 1960 y en los posteriores 70 fueron creadas las minicomputadoras. En 1976 Apple introduce el Apple I uno de los primeros ordenadores personales En 1981, IBM introduce su primera PC. A mitad de la década de 1980 las PC comienzan a usar los módems para compartir archivos con otras computadoras, en un rango de velocidades que comenzó en 1200 bps y llegó a los 56 kbps (comunicación punto a punto o dial-up), cuando empezaron a ser sustituidos por sistema de mayor velocidad, especialmente ADSL.

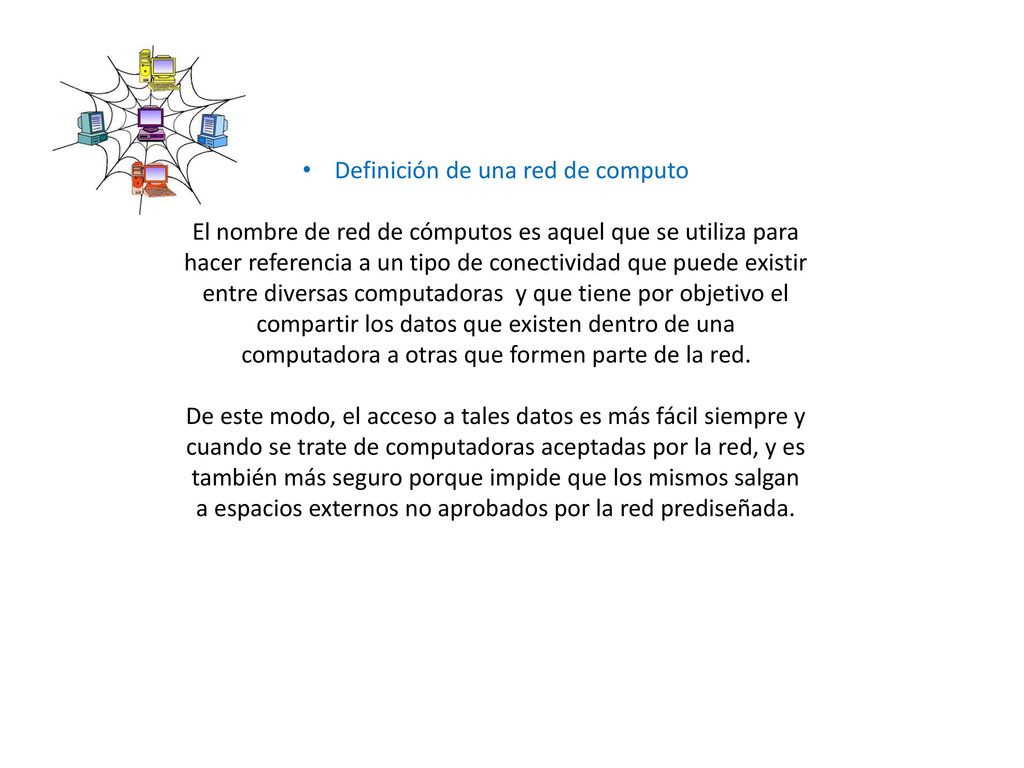

3 Definición de una red de computo
El nombre de red de cómputos es aquel que se utiliza para hacer referencia a un tipo de conectividad que puede existir entre diversas computadoras y que tiene por objetivo el compartir los datos que existen dentro de una computadora a otras que formen parte de la red. De este modo, el acceso a tales datos es más fácil siempre y cuando se trate de computadoras aceptadas por la red, y es también más seguro porque impide que los mismos salgan a espacios externos no aprobados por la red prediseñada.

4 Elementos de una red

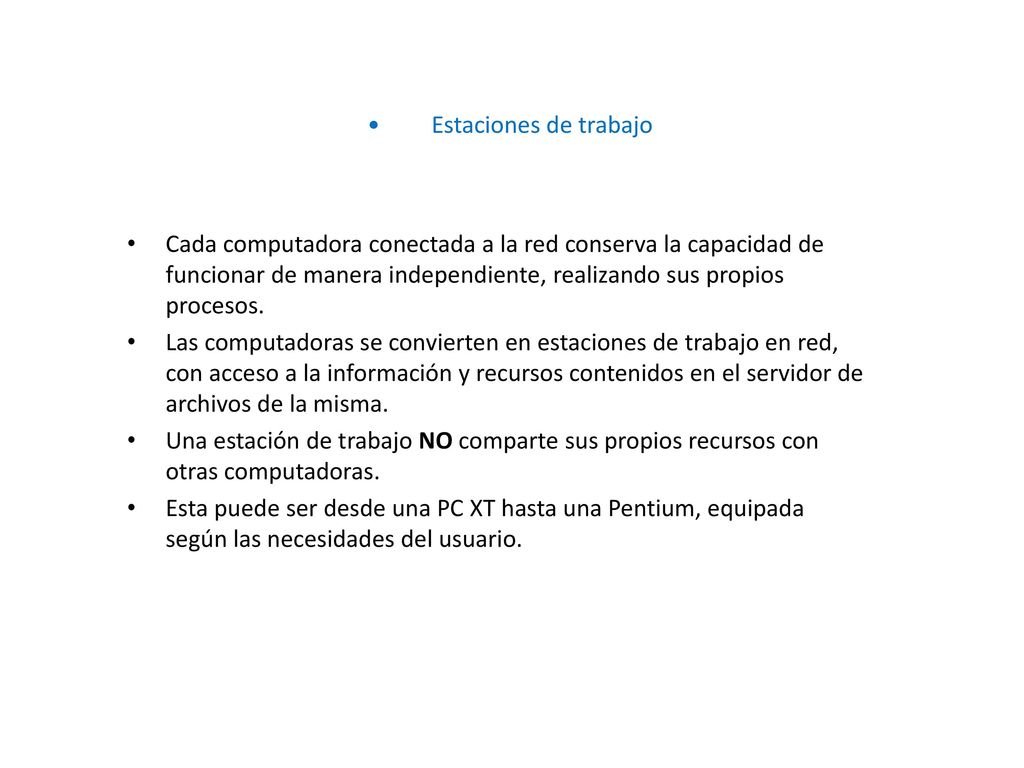

5 Estaciones de trabajo Cada computadora conectada a la red conserva la capacidad de funcionar de manera independiente, realizando sus propios procesos. Las computadoras se convierten en estaciones de trabajo en red, con acceso a la información y recursos contenidos en el servidor de archivos de la misma. Una estación de trabajo NO comparte sus propios recursos con otras computadoras. Esta puede ser desde una PC XT hasta una Pentium, equipada según las necesidades del usuario.

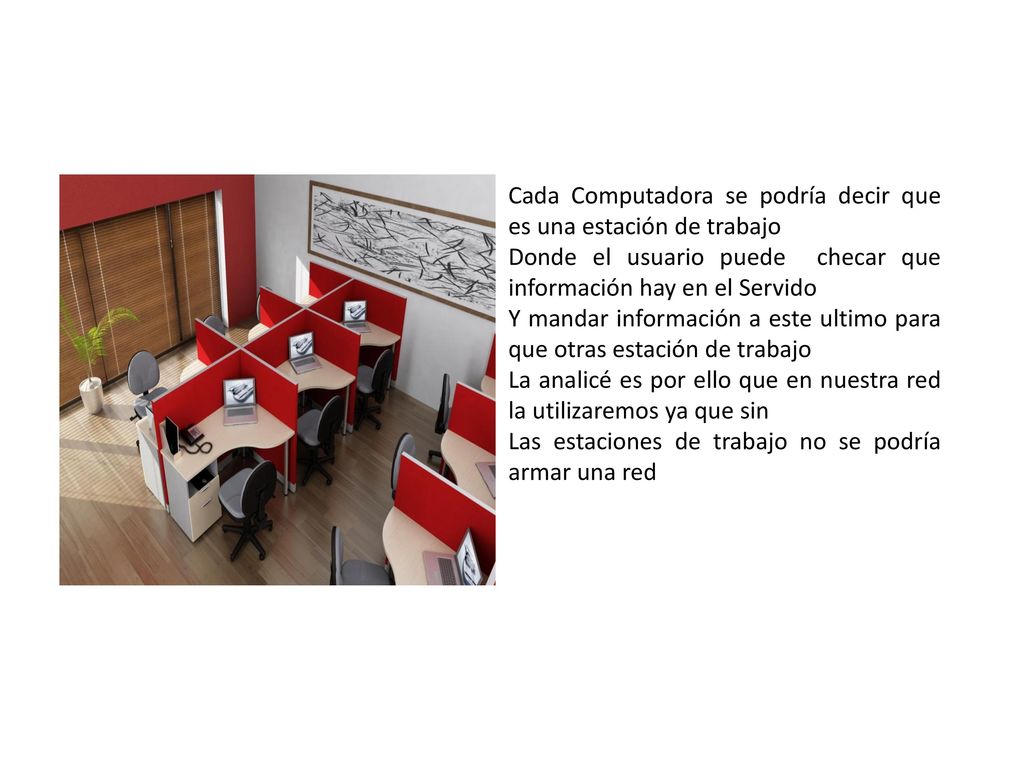

6 Cada Computadora se podría decir que es una estación de trabajo
Donde el usuario puede checar que información hay en el Servido Y mandar información a este ultimo para que otras estación de trabajo La analicé es por ello que en nuestra red la utilizaremos ya que sin Las estaciones de trabajo no se podría armar una red

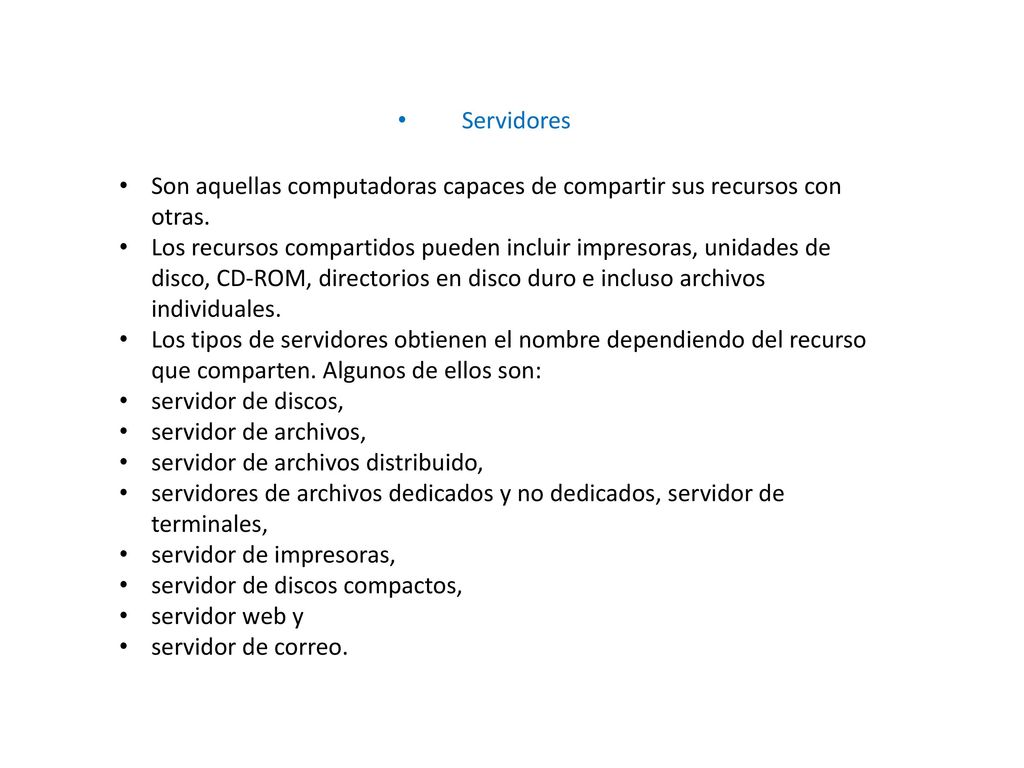

7 Servidores Son aquellas computadoras capaces de compartir sus recursos con otras. Los recursos compartidos pueden incluir impresoras, unidades de disco, CD-ROM, directorios en disco duro e incluso archivos individuales. Los tipos de servidores obtienen el nombre dependiendo del recurso que comparten. Algunos de ellos son: servidor de discos, servidor de archivos, servidor de archivos distribuido, servidores de archivos dedicados y no dedicados, servidor de terminales, servidor de impresoras, servidor de discos compactos, servidor web y servidor de correo.

8 Esta computadora permite el intercambio de información de una red
Por parte de todas las computadoras así que este servidor nos servirá Para nuestra red y solo utilizaremos uno

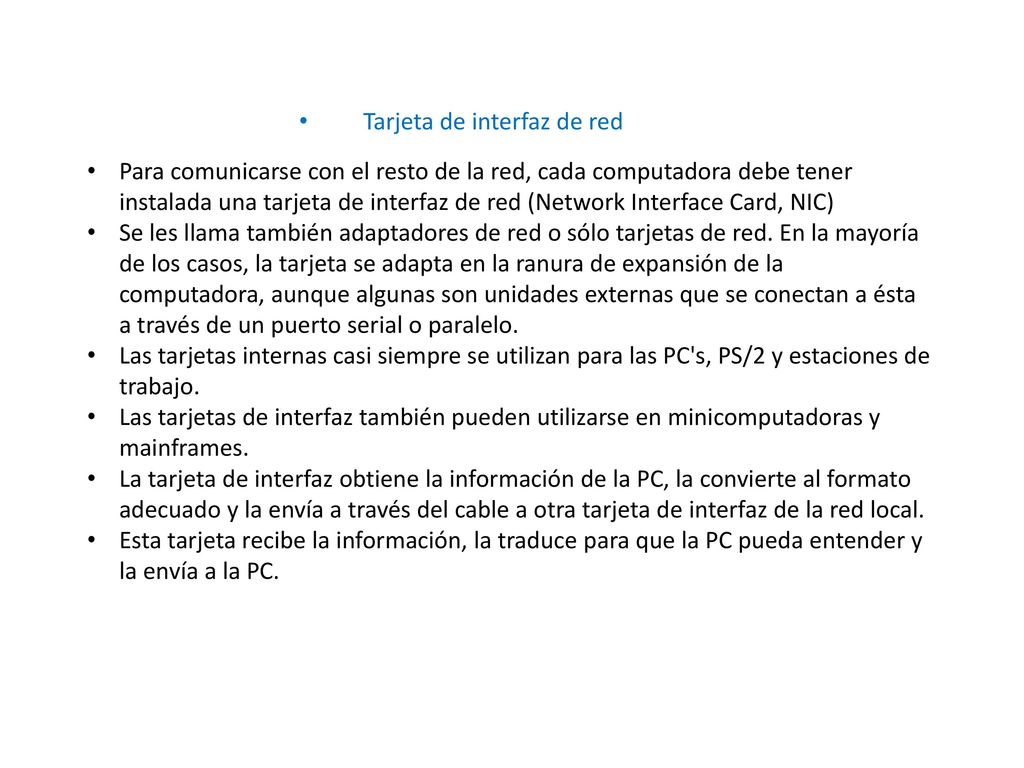

9 Tarjeta de interfaz de red
Para comunicarse con el resto de la red, cada computadora debe tener instalada una tarjeta de interfaz de red (Network Interface Card, NIC) Se les llama también adaptadores de red o sólo tarjetas de red. En la mayoría de los casos, la tarjeta se adapta en la ranura de expansión de la computadora, aunque algunas son unidades externas que se conectan a ésta a través de un puerto serial o paralelo. Las tarjetas internas casi siempre se utilizan para las PC's, PS/2 y estaciones de trabajo. Las tarjetas de interfaz también pueden utilizarse en minicomputadoras y mainframes. La tarjeta de interfaz obtiene la información de la PC, la convierte al formato adecuado y la envía a través del cable a otra tarjeta de interfaz de la red local. Esta tarjeta recibe la información, la traduce para que la PC pueda entender y la envía a la PC.

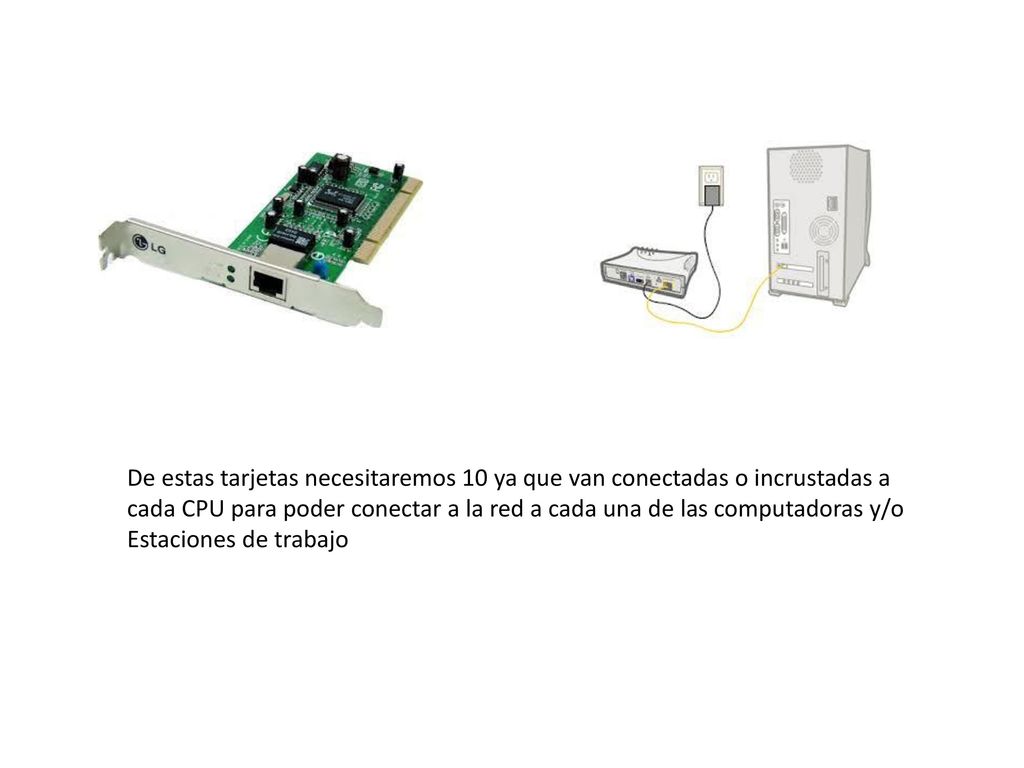

10 De estas tarjetas necesitaremos 10 ya que van conectadas o incrustadas a cada CPU para poder conectar a la red a cada una de las computadoras y/o Estaciones de trabajo

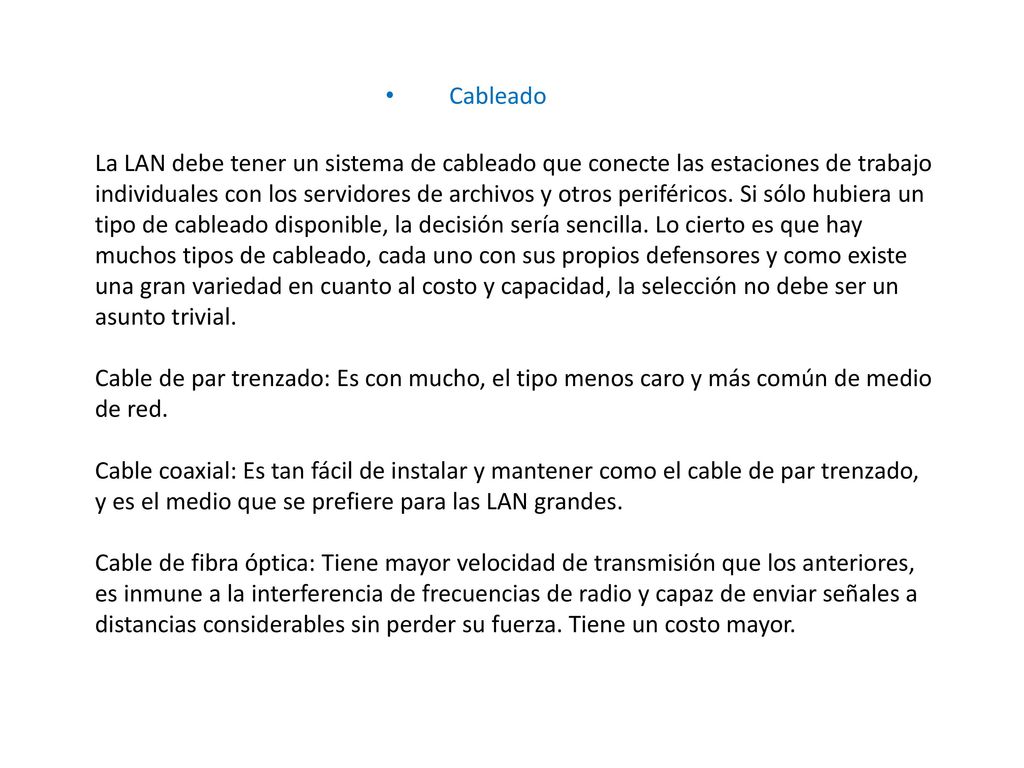

11 Cableado La LAN debe tener un sistema de cableado que conecte las estaciones de trabajo individuales con los servidores de archivos y otros periféricos. Si sólo hubiera un tipo de cableado disponible, la decisión sería sencilla. Lo cierto es que hay muchos tipos de cableado, cada uno con sus propios defensores y como existe una gran variedad en cuanto al costo y capacidad, la selección no debe ser un asunto trivial. Cable de par trenzado: Es con mucho, el tipo menos caro y más común de medio de red. Cable coaxial: Es tan fácil de instalar y mantener como el cable de par trenzado, y es el medio que se prefiere para las LAN grandes. Cable de fibra óptica: Tiene mayor velocidad de transmisión que los anteriores, es inmune a la interferencia de frecuencias de radio y capaz de enviar señales a distancias considerables sin perder su fuerza. Tiene un costo mayor.

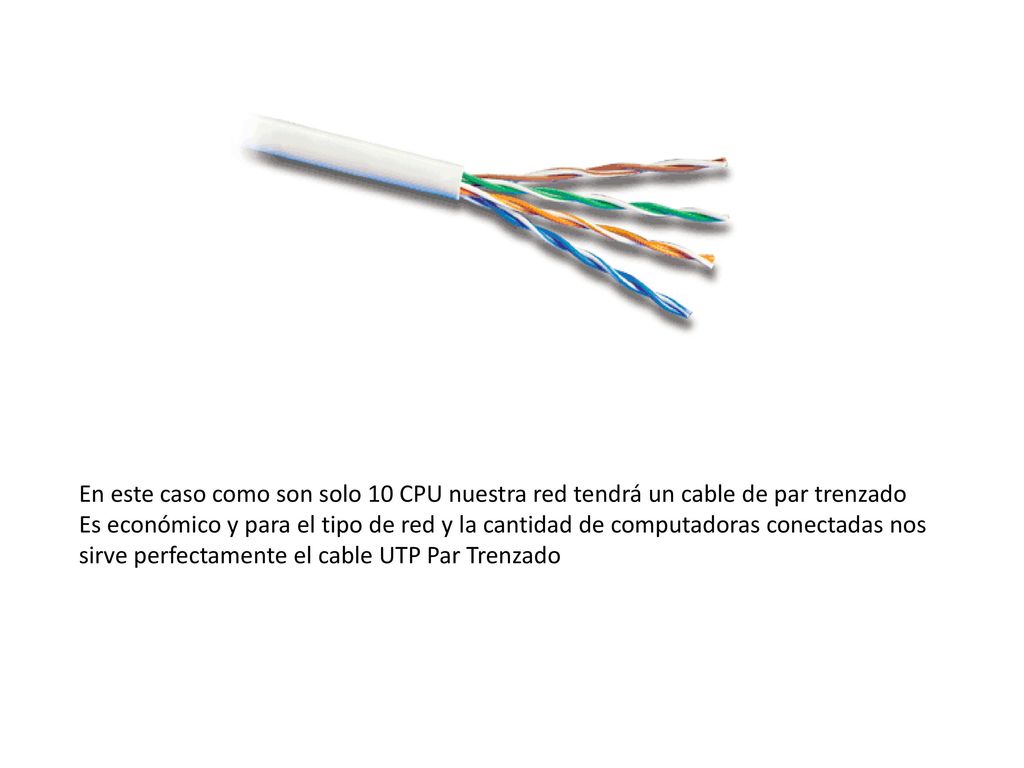

12 En este caso como son solo 10 CPU nuestra red tendrá un cable de par trenzado
Es económico y para el tipo de red y la cantidad de computadoras conectadas nos sirve perfectamente el cable UTP Par Trenzado

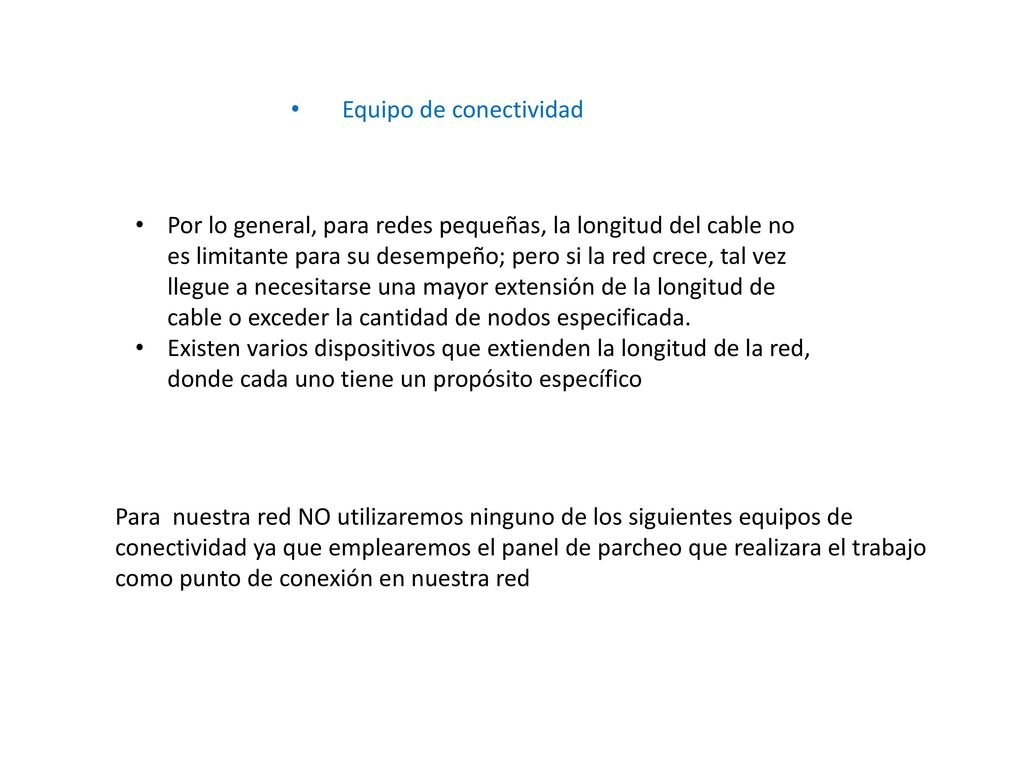

13 Equipo de conectividad
Por lo general, para redes pequeñas, la longitud del cable no es limitante para su desempeño; pero si la red crece, tal vez llegue a necesitarse una mayor extensión de la longitud de cable o exceder la cantidad de nodos especificada. Existen varios dispositivos que extienden la longitud de la red, donde cada uno tiene un propósito específico Para nuestra red NO utilizaremos ninguno de los siguientes equipos de conectividad ya que emplearemos el panel de parcheo que realizara el trabajo como punto de conexión en nuestra red

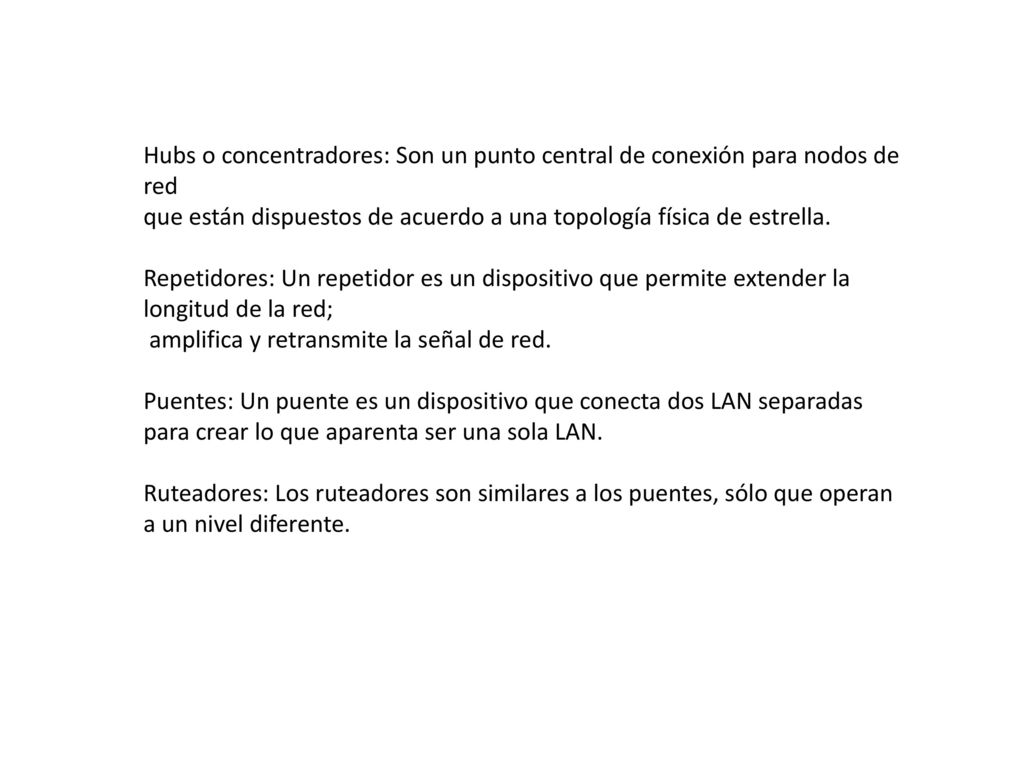

14 Hubs o concentradores: Son un punto central de conexión para nodos de red
que están dispuestos de acuerdo a una topología física de estrella. Repetidores: Un repetidor es un dispositivo que permite extender la longitud de la red; amplifica y retransmite la señal de red. Puentes: Un puente es un dispositivo que conecta dos LAN separadas para crear lo que aparenta ser una sola LAN. Ruteadores: Los ruteadores son similares a los puentes, sólo que operan a un nivel diferente.

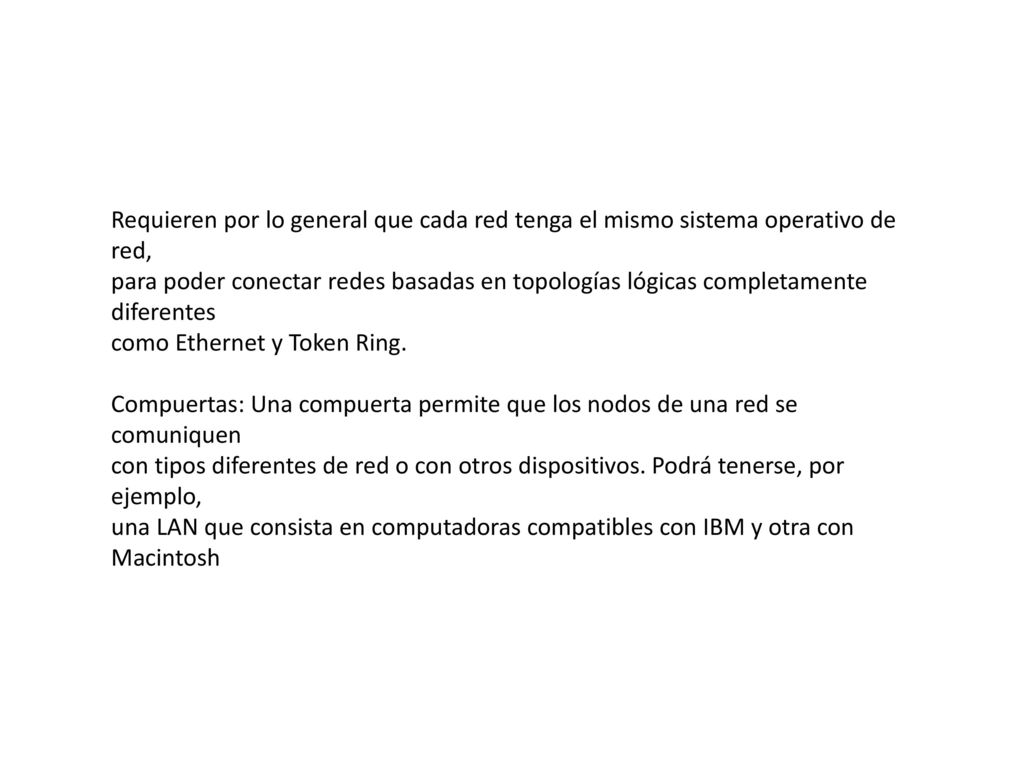

15 Requieren por lo general que cada red tenga el mismo sistema operativo de red,
para poder conectar redes basadas en topologías lógicas completamente diferentes como Ethernet y Token Ring. Compuertas: Una compuerta permite que los nodos de una red se comuniquen con tipos diferentes de red o con otros dispositivos. Podrá tenerse, por ejemplo, una LAN que consista en computadoras compatibles con IBM y otra con Macintosh

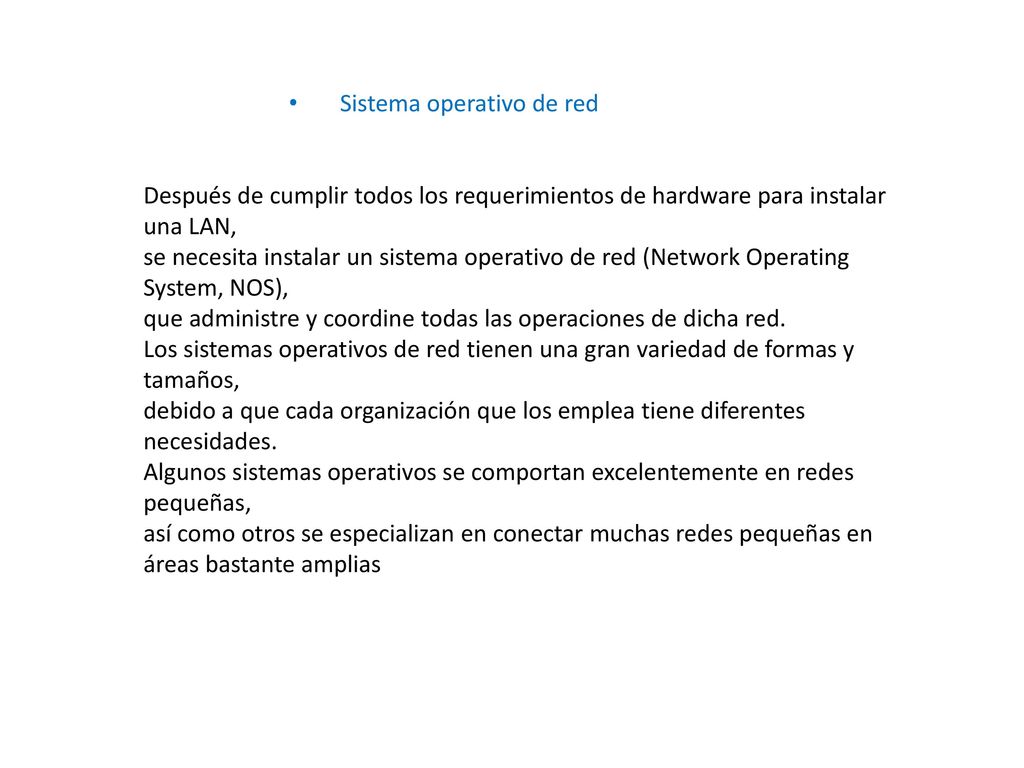

16 Sistema operativo de red
Después de cumplir todos los requerimientos de hardware para instalar una LAN, se necesita instalar un sistema operativo de red (Network Operating System, NOS), que administre y coordine todas las operaciones de dicha red. Los sistemas operativos de red tienen una gran variedad de formas y tamaños, debido a que cada organización que los emplea tiene diferentes necesidades. Algunos sistemas operativos se comportan excelentemente en redes pequeñas, así como otros se especializan en conectar muchas redes pequeñas en áreas bastante amplias

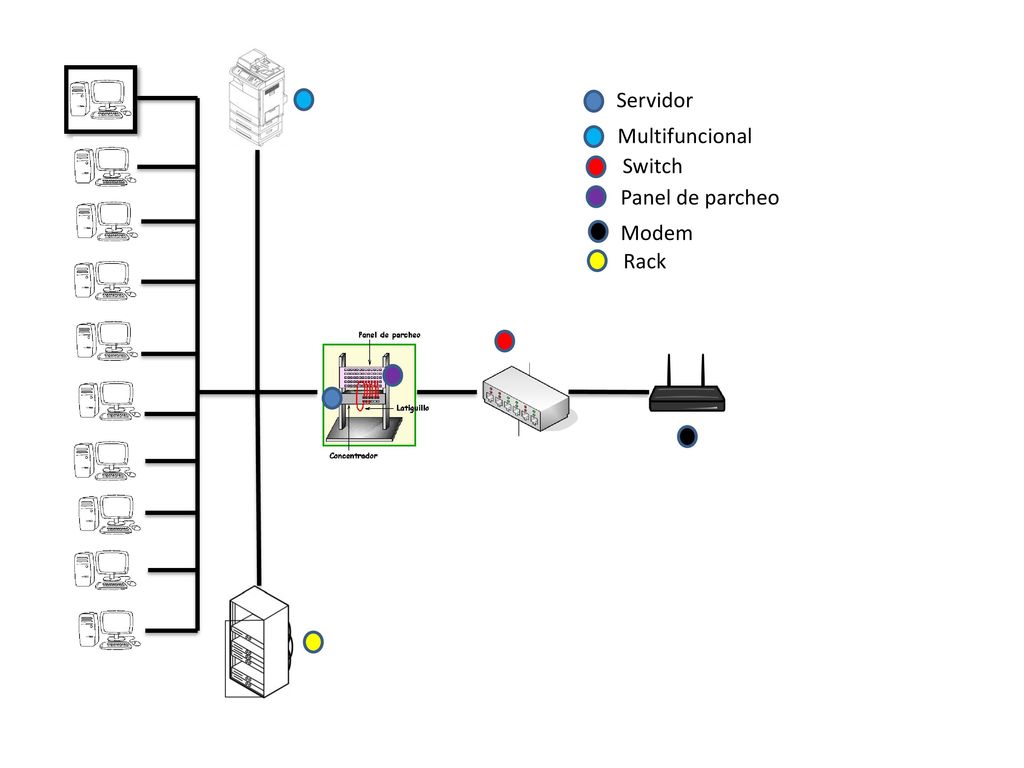

17 Servidor Multifuncional Switch Panel de parcheo Modem Rack

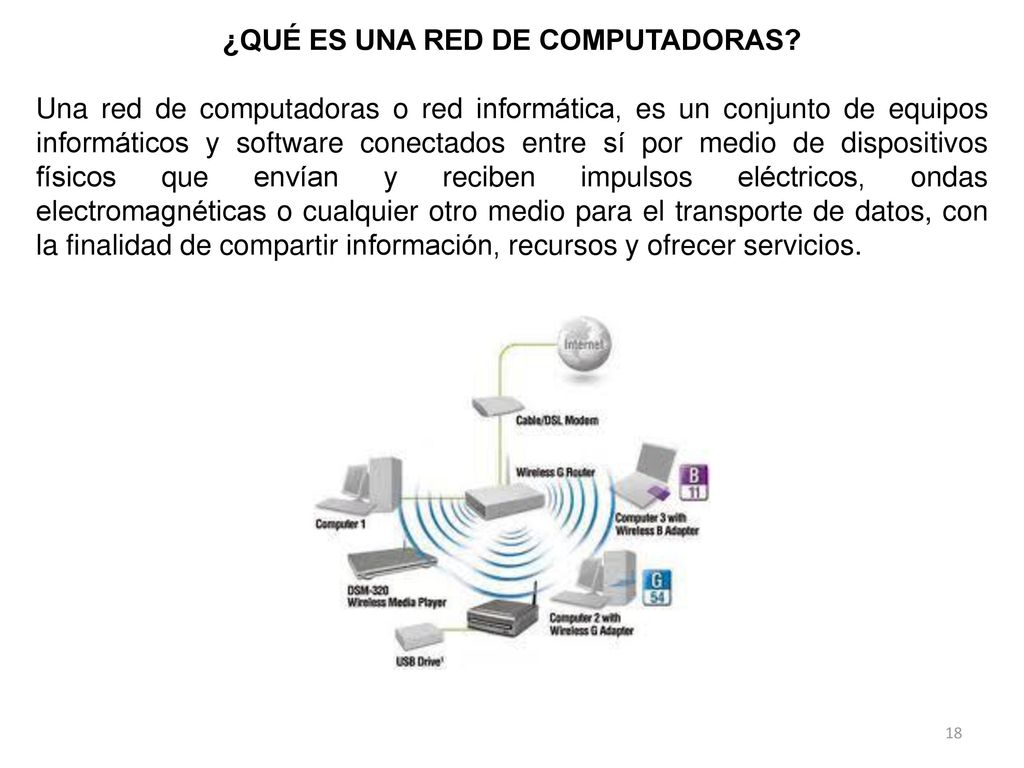

18 ¿QUÉ ES UNA RED DE COMPUTADORAS?
Una red de computadoras o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

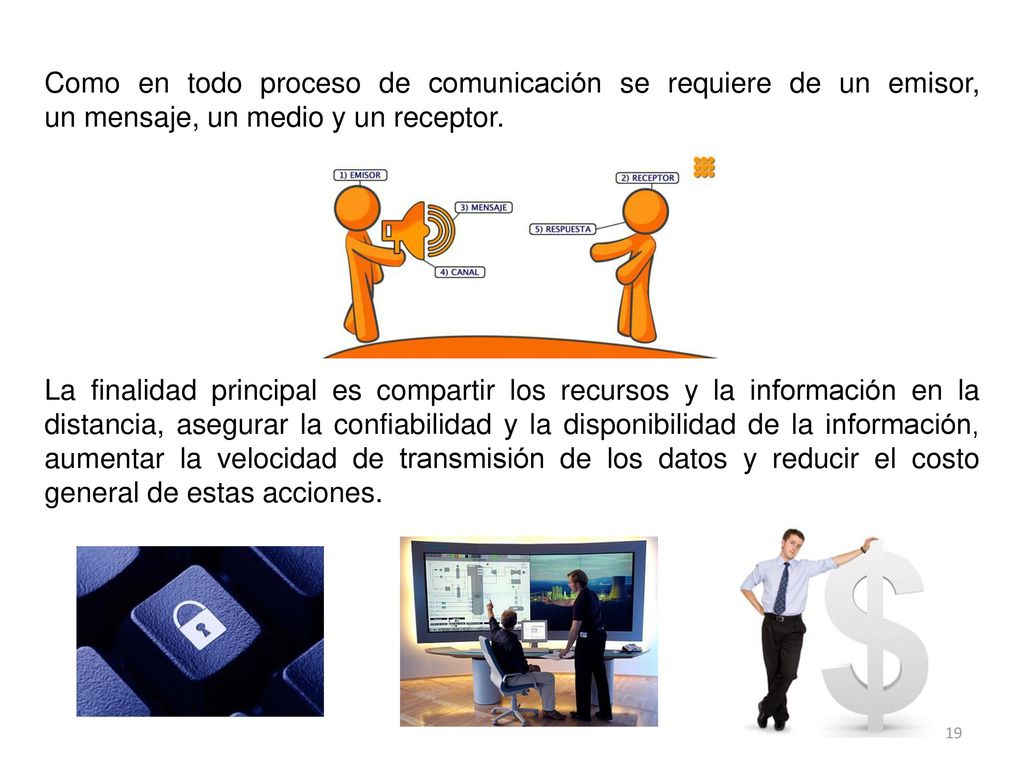

19 Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un medio y un receptor.
La finalidad principal es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo general de estas acciones.

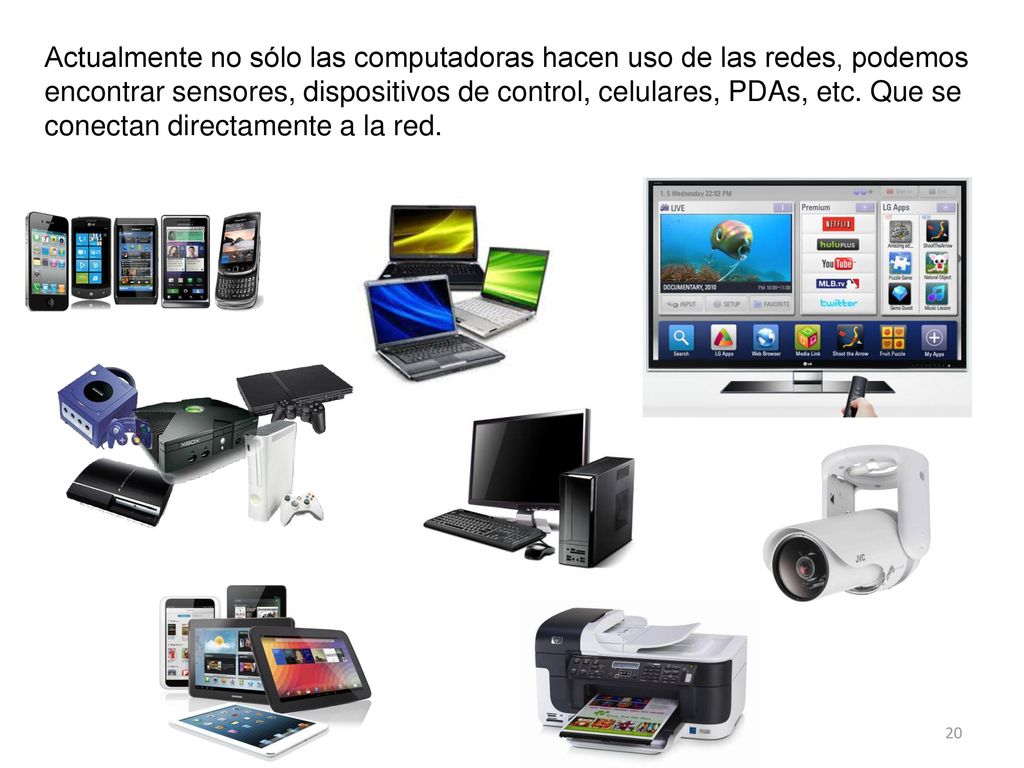

20 Actualmente no sólo las computadoras hacen uso de las redes, podemos encontrar sensores, dispositivos de control, celulares, PDAs, etc. Que se conectan directamente a la red.

21 COMPONENTES BÁSICOS DE LAS REDES
Para poder formar una red se requieren elementos:  Hardware  Software  Protocolos.

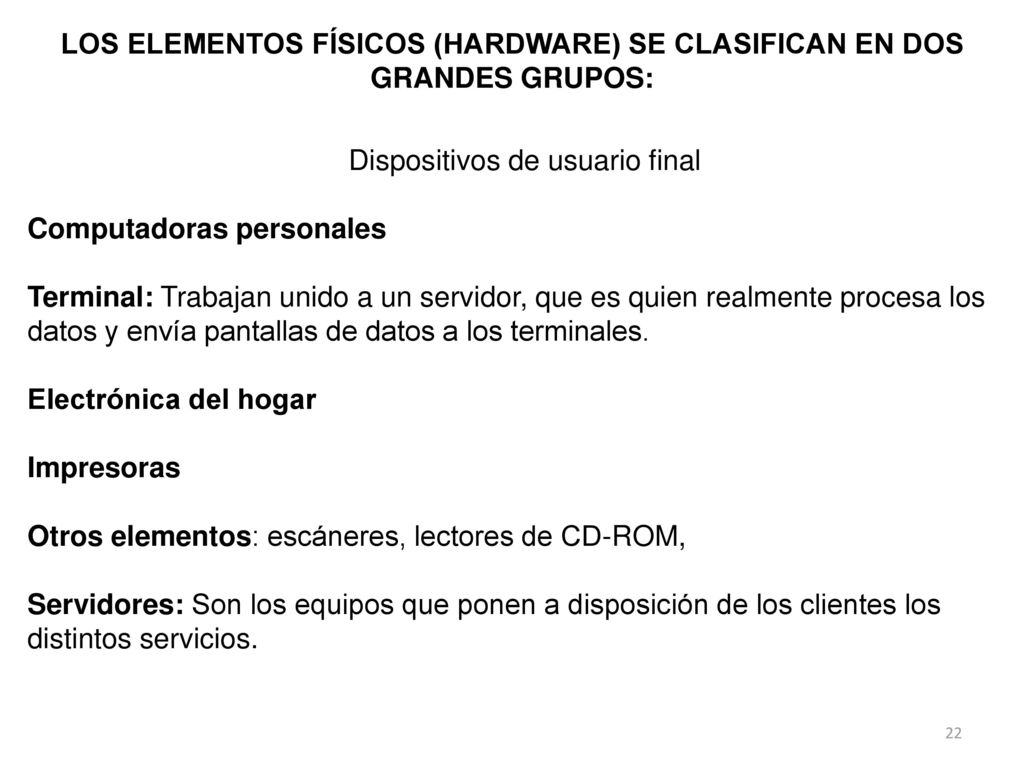

22 LOS ELEMENTOS FÍSICOS (HARDWARE) SE CLASIFICAN EN DOS GRANDES GRUPOS:
Dispositivos de usuario final Computadoras personales Terminal: Trabajan unido a un servidor, que es quien realmente procesa los datos y envía pantallas de datos a los terminales. Electrónica del hogar Impresoras Otros elementos: escáneres, lectores de CD-ROM, Servidores: Son los equipos que ponen a disposición de los clientes los distintos servicios.

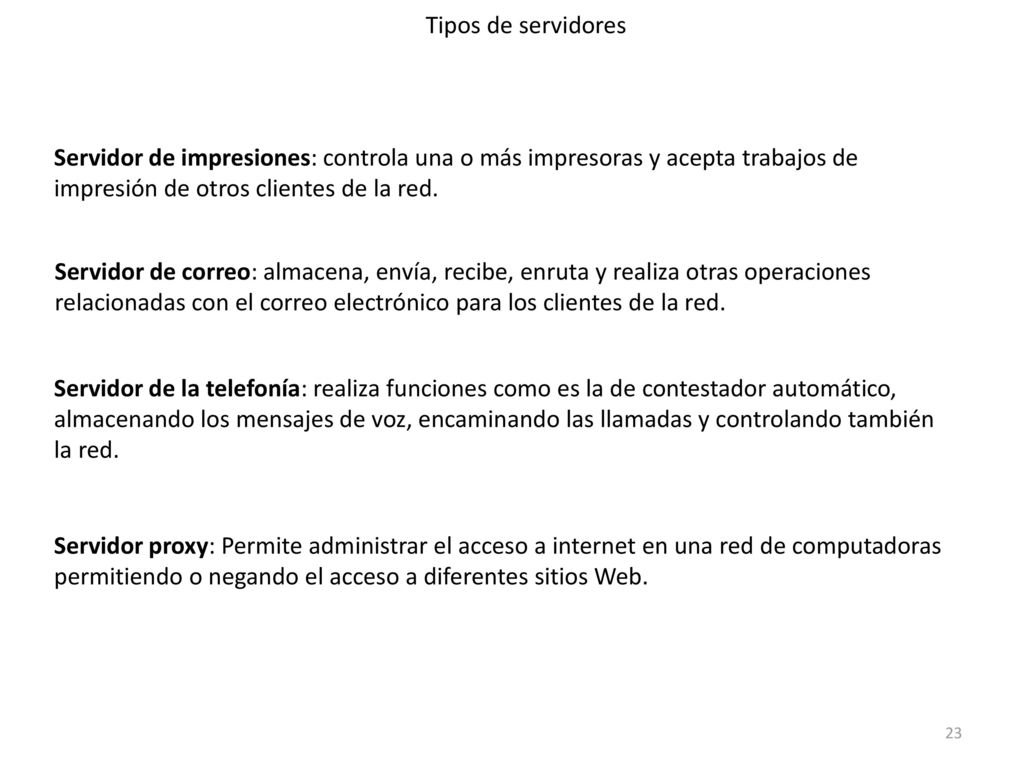

23 Tipos de servidores Servidor de impresiones: controla una o más impresoras y acepta trabajos de impresión de otros clientes de la red. Servidor de correo: almacena, envía, recibe, enruta y realiza otras operaciones relacionadas con el correo electrónico para los clientes de la red. Servidor de la telefonía: realiza funciones como es la de contestador automático, almacenando los mensajes de voz, encaminando las llamadas y controlando también la red. Servidor proxy: Permite administrar el acceso a internet en una red de computadoras permitiendo o negando el acceso a diferentes sitios Web.

24 Tipos de servidores Servidor web: almacena documentos HTML, imágenes, archivos de texto, escrituras, y demás material Web compuesto por datos (conocidos colectivamente como contenido), y distribuye este contenido a clientes que la piden en la red. Servidor de base de datos: provee servicios de base de datos a otros programas u otras computadoras. Servidor de Seguridad: Tiene software especializado para detener intrusiones maliciosas, normalmente tienen antivirus, antispyware, antimalware, además de contar con cortafuegos redundantes de diversos niveles y/o capas para evitar ataques, los servidores de seguridad varían dependiendo de su utilización e importancia.

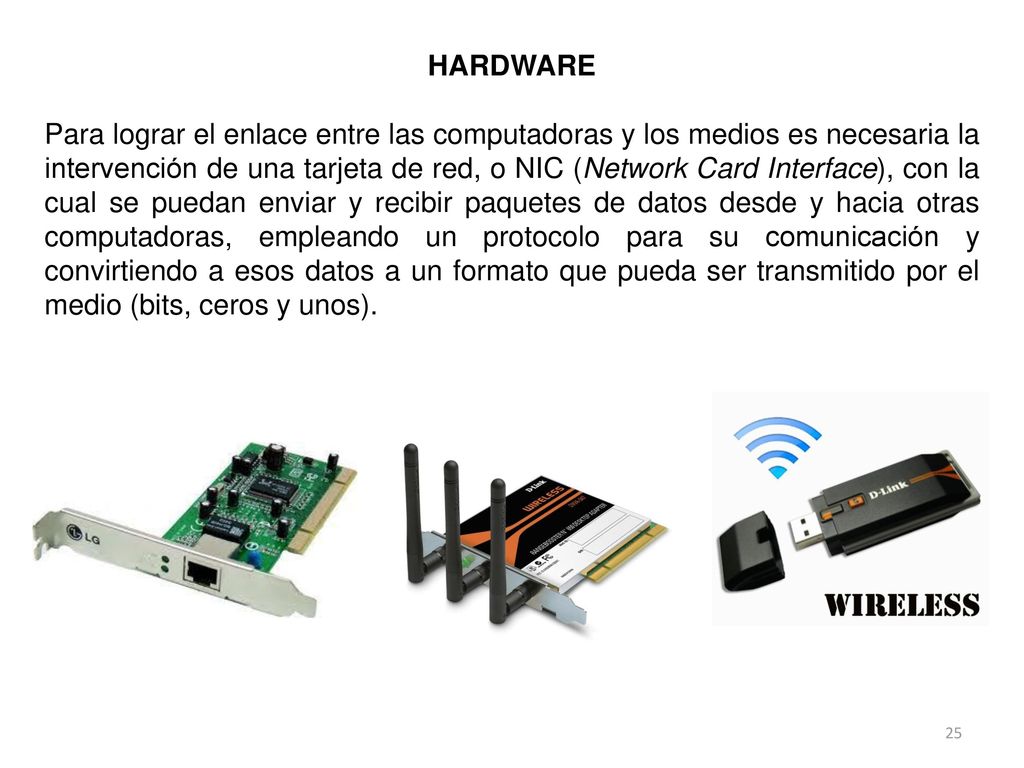

25 HARDWARE Para lograr el enlace entre las computadoras y los medios es necesaria la intervención de una tarjeta de red, o NIC (Network Card Interface), con la cual se puedan enviar y recibir paquetes de datos desde y hacia otras computadoras, empleando un protocolo para su comunicación y convirtiendo a esos datos a un formato que pueda ser transmitido por el medio (bits, ceros y unos).

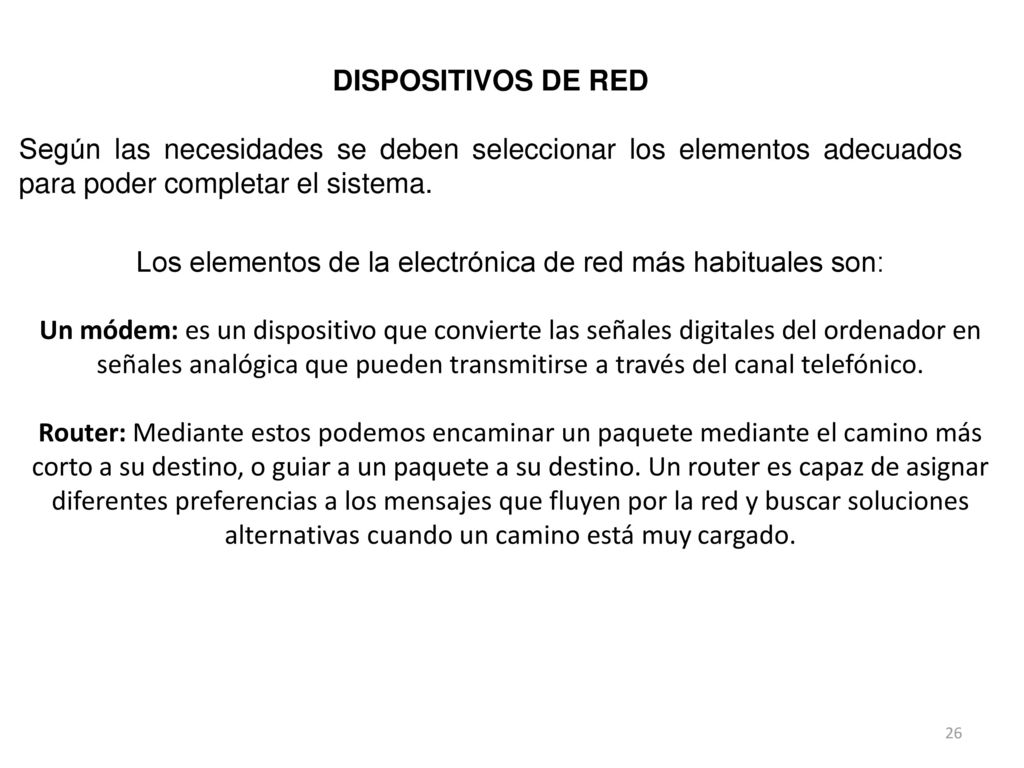

26 Los elementos de la electrónica de red más habituales son:
DISPOSITIVOS DE RED Según las necesidades se deben seleccionar los elementos adecuados para poder completar el sistema. Los elementos de la electrónica de red más habituales son: Un módem: es un dispositivo que convierte las señales digitales del ordenador en señales analógica que pueden transmitirse a través del canal telefónico. Router: Mediante estos podemos encaminar un paquete mediante el camino más corto a su destino, o guiar a un paquete a su destino. Un router es capaz de asignar diferentes preferencias a los mensajes que fluyen por la red y buscar soluciones alternativas cuando un camino está muy cargado.

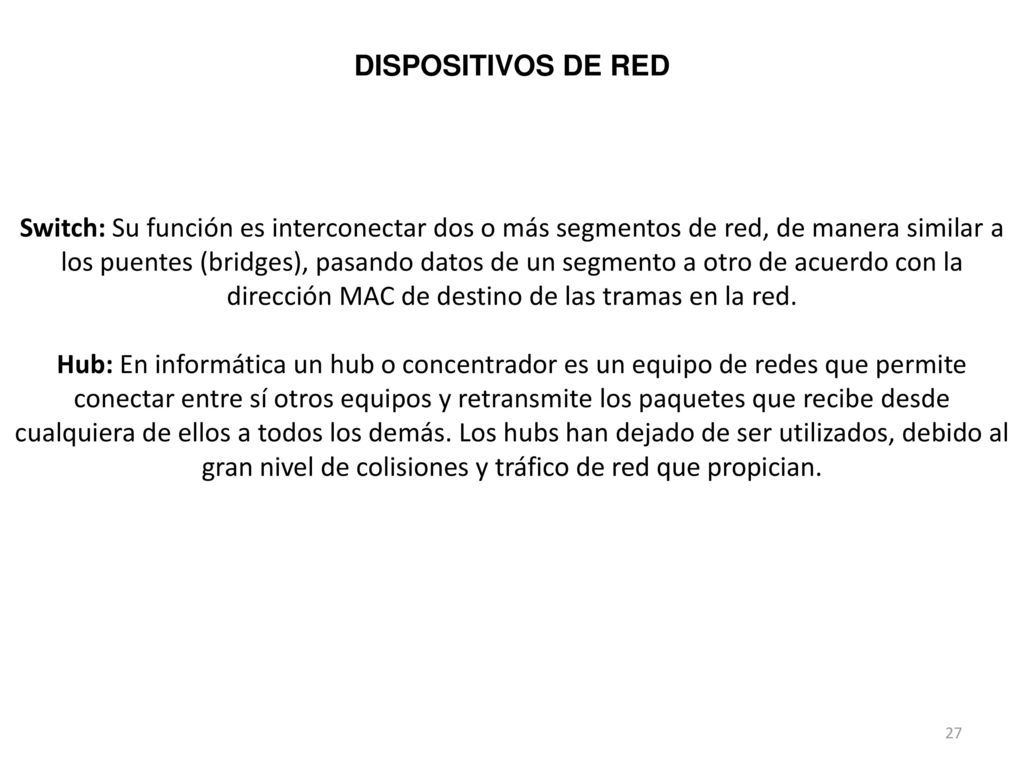

27 DISPOSITIVOS DE RED Switch: Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red. Hub: En informática un hub o concentrador es un equipo de redes que permite conectar entre sí otros equipos y retransmite los paquetes que recibe desde cualquiera de ellos a todos los demás. Los hubs han dejado de ser utilizados, debido al gran nivel de colisiones y tráfico de red que propician.

28 Software Al igual que un equipo no puede trabajar sin un sistema operativo, una red de equipos no puede funcionar sin un sistema operativo de red. Y si no se dispone de ningún sistema operativo de red, los equipos no pueden compartir recursos y los usuarios no pueden utilizar estos recursos. El software de aplicaciones está formado por programas informáticos que se comunican con los usuarios de la red y permiten compartir información (como archivos de bases de datos, de documentos, gráficos o vídeos) y recursos (como impresoras o unidades de disco). Un tipo de software de aplicaciones se denomina cliente-servidor. Las computadoras cliente envían peticiones de información o de uso de recursos a otras computadoras, llamadas servidores, que controlan el flujo de datos y la ejecución de las aplicaciones a través de la red.  El software se divide en dos software de aplicación y software de red

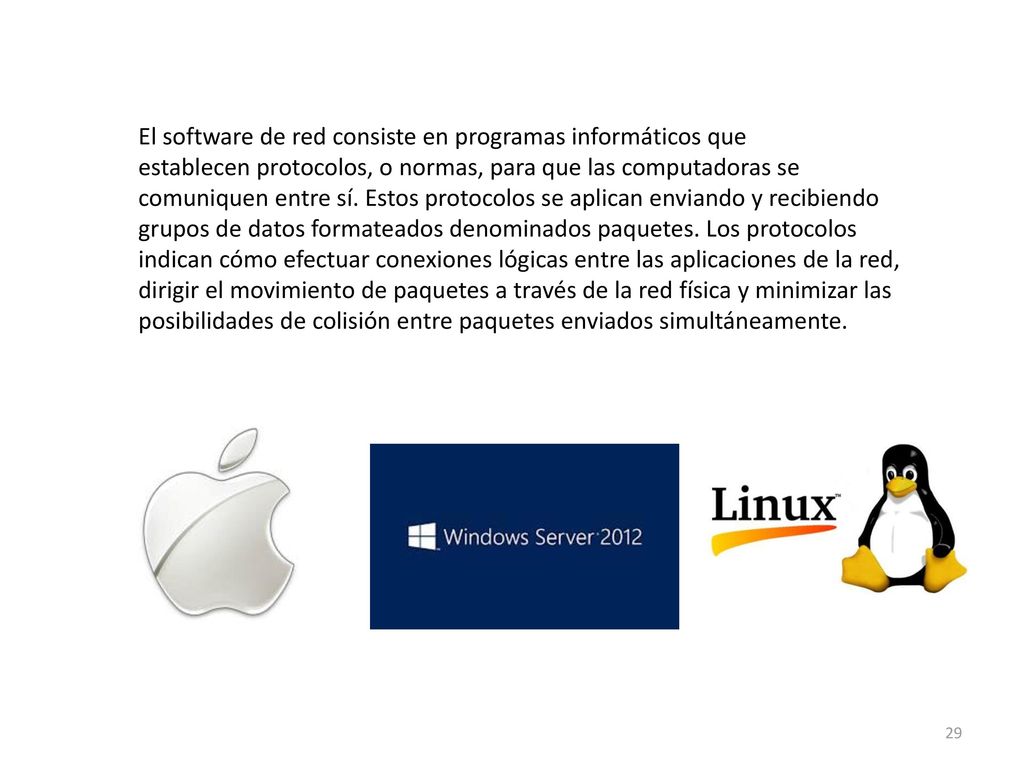

29 El software de red consiste en programas informáticos que establecen protocolos, o normas, para que las computadoras se comuniquen entre sí. Estos protocolos se aplican enviando y recibiendo grupos de datos formateados denominados paquetes. Los protocolos indican cómo efectuar conexiones lógicas entre las aplicaciones de la red, dirigir el movimiento de paquetes a través de la red física y minimizar las posibilidades de colisión entre paquetes enviados simultáneamente.

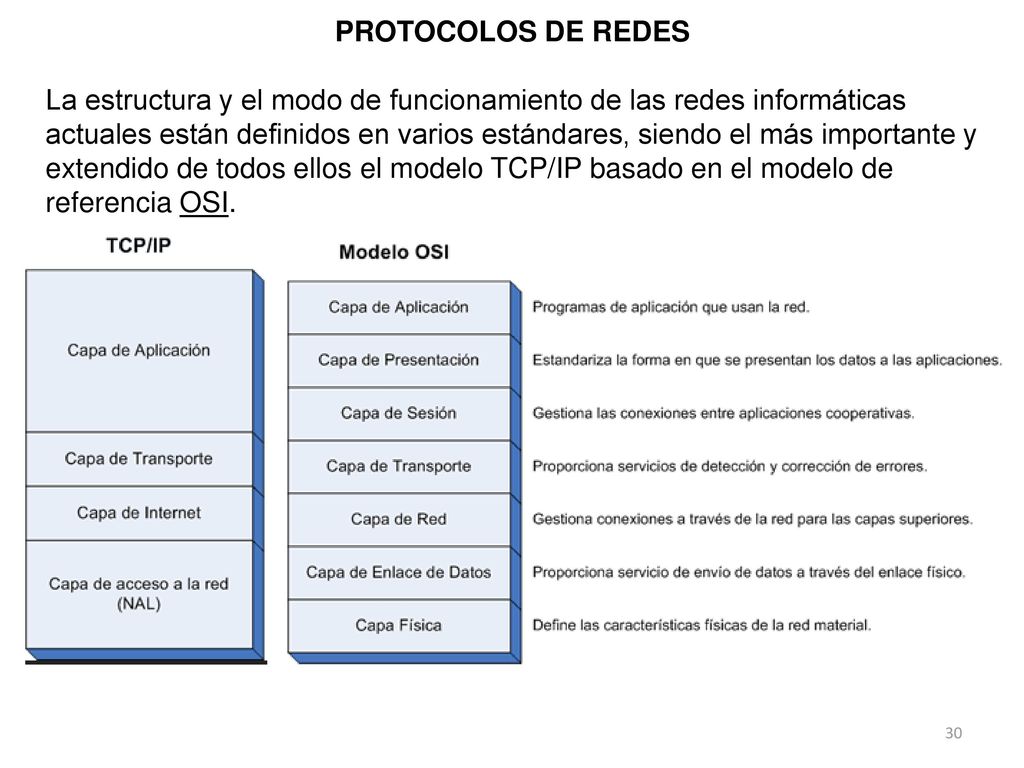

30 PROTOCOLOS DE REDES La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más importante y extendido de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI.

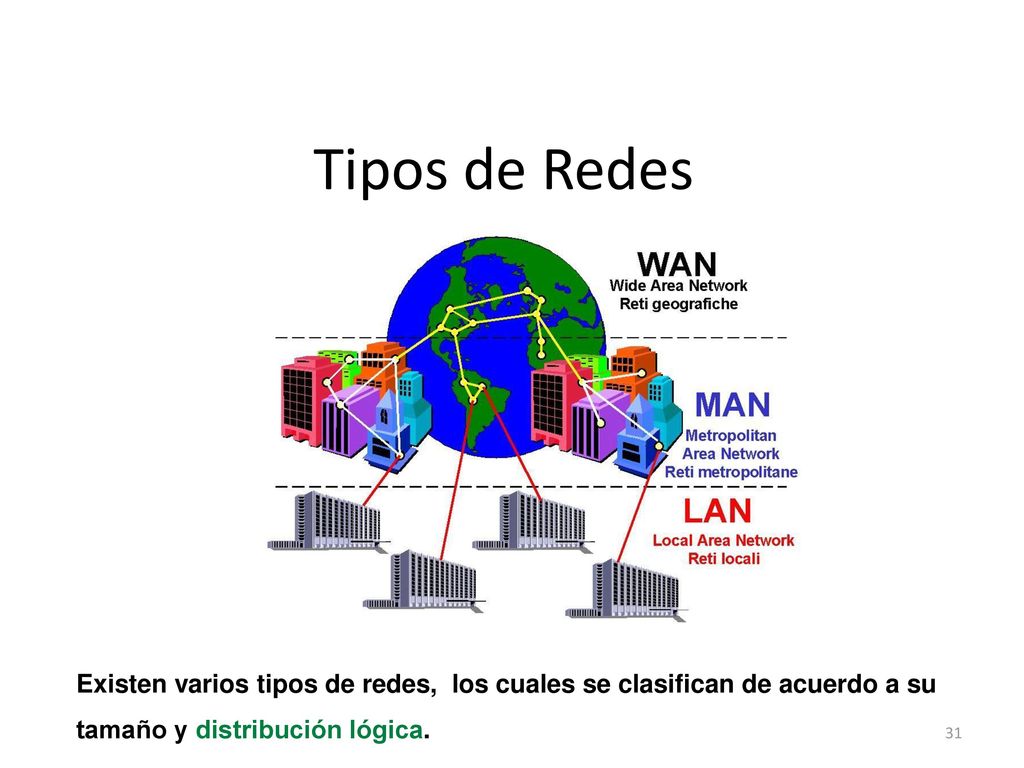

31 Tipos de Redes Existen varios tipos de redes,  los cuales se clasifican de acuerdo a su tamaño y distribución lógica.

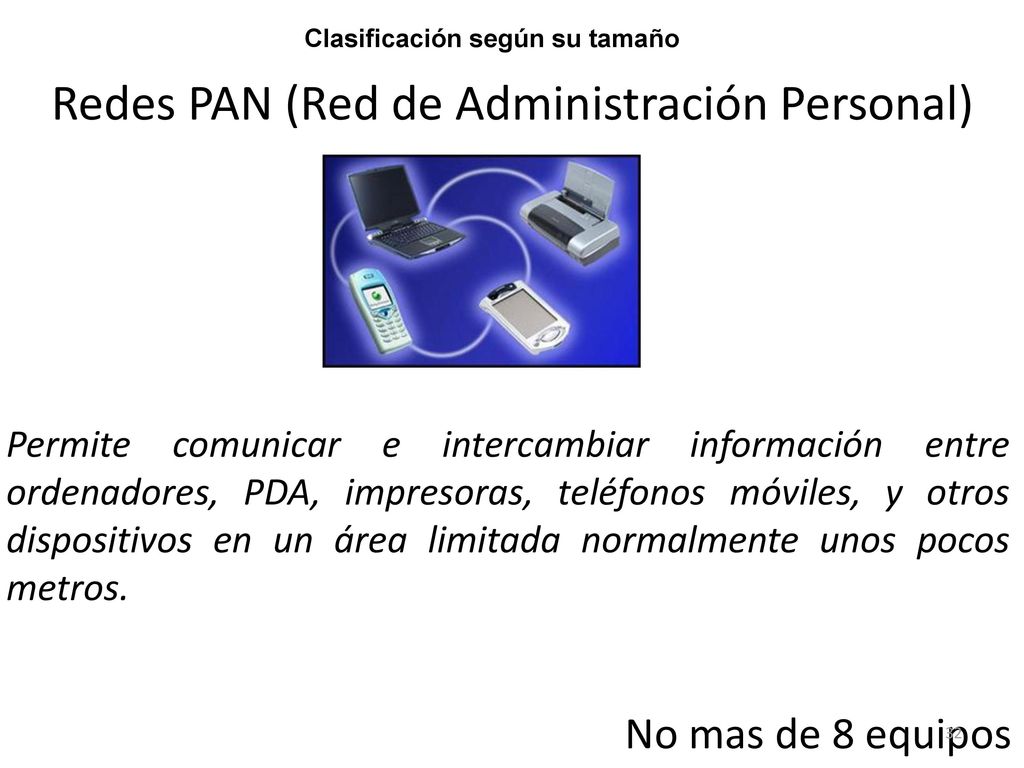

32 Redes PAN (Red de Administración Personal)
Clasificación según su tamaño Redes PAN (Red de Administración Personal) Permite comunicar e intercambiar información entre ordenadores, PDA, impresoras, teléfonos móviles, y otros dispositivos en un área limitada normalmente unos pocos metros. No mas de 8 equipos

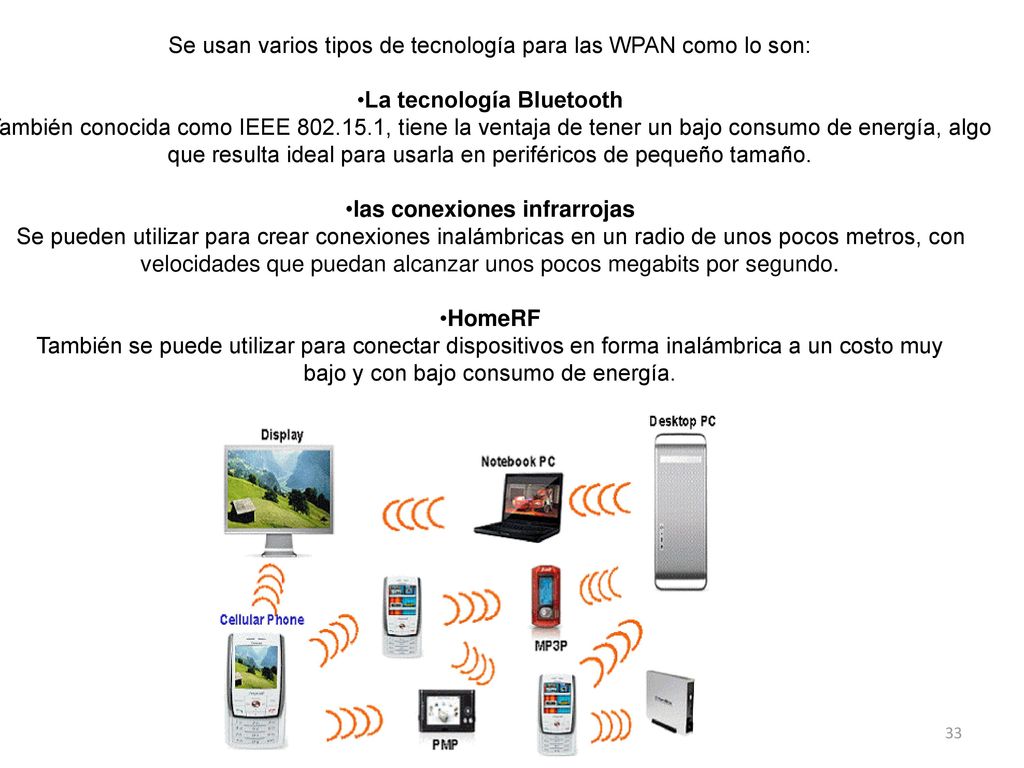

33 Se usan varios tipos de tecnología para las WPAN como lo son:
La tecnología Bluetooth También conocida como IEEE , tiene la ventaja de tener un bajo consumo de energía, algo que resulta ideal para usarla en periféricos de pequeño tamaño. las conexiones infrarrojas Se pueden utilizar para crear conexiones inalámbricas en un radio de unos pocos metros, con velocidades que puedan alcanzar unos pocos megabits por segundo. HomeRF También se puede utilizar para conectar dispositivos en forma inalámbrica a un costo muy bajo y con bajo consumo de energía.

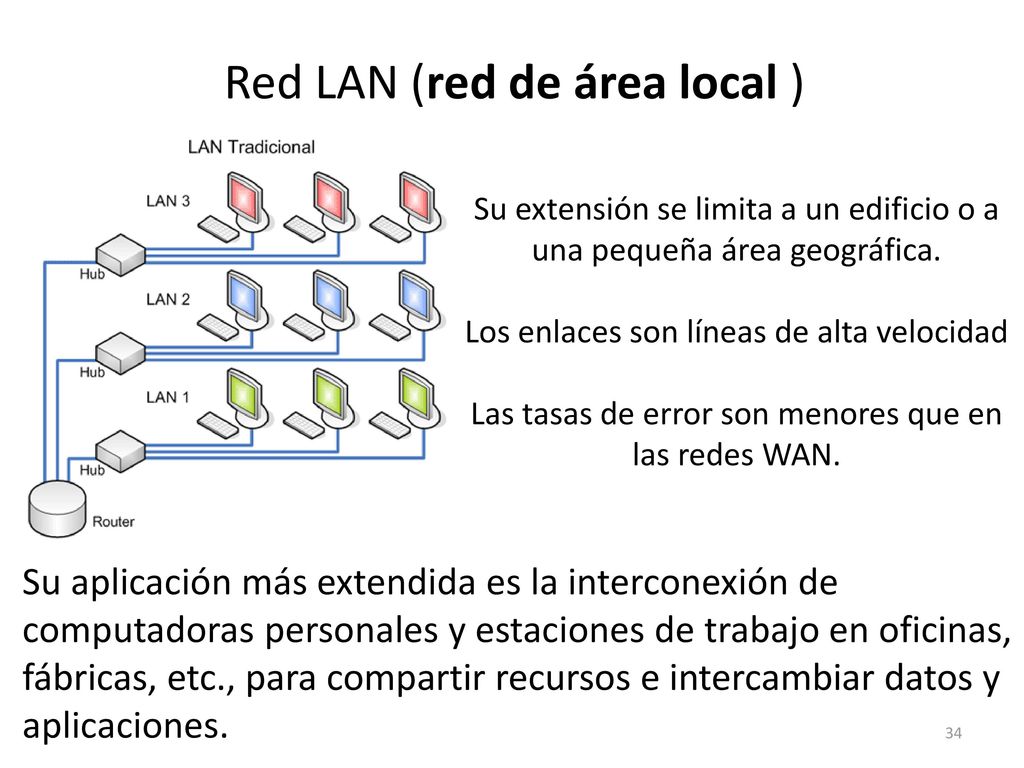

34 Red LAN (red de área local )
Su extensión se limita a un edificio o a una pequeña área geográfica. Los enlaces son líneas de alta velocidad Las tasas de error son menores que en las redes WAN. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones.

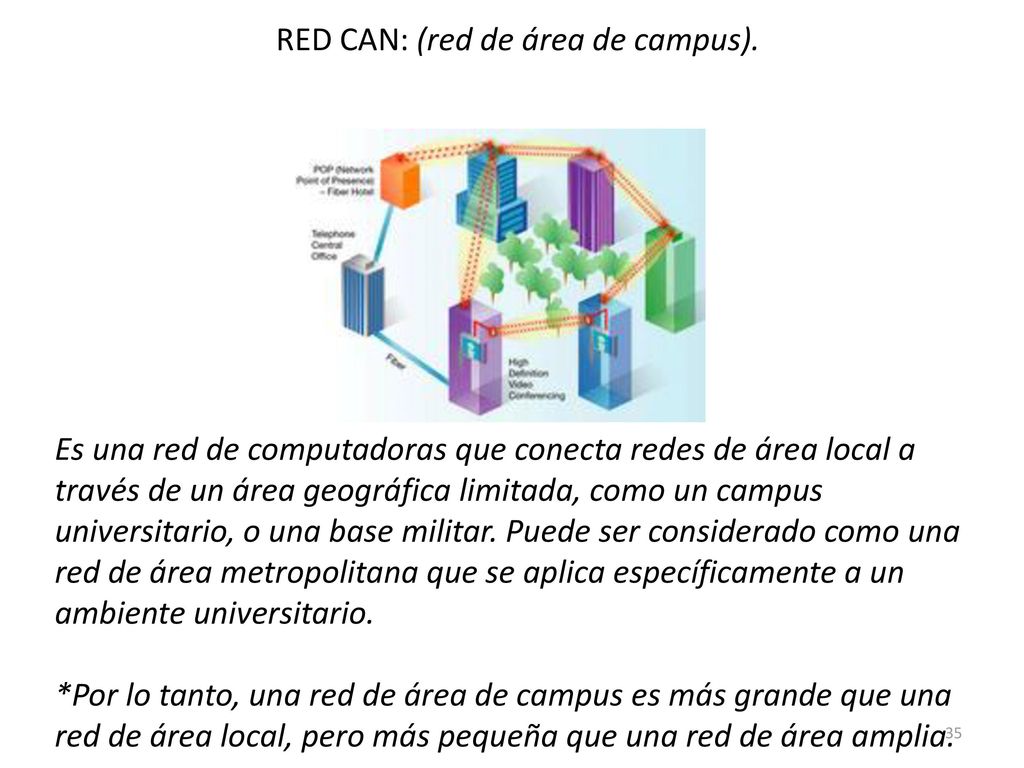

35 RED CAN: (red de área de campus).
Es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar. Puede ser considerado como una red de área metropolitana que se aplica específicamente a un ambiente universitario. *Por lo tanto, una red de área de campus es más grande que una red de área local, pero más pequeña que una red de área amplia.

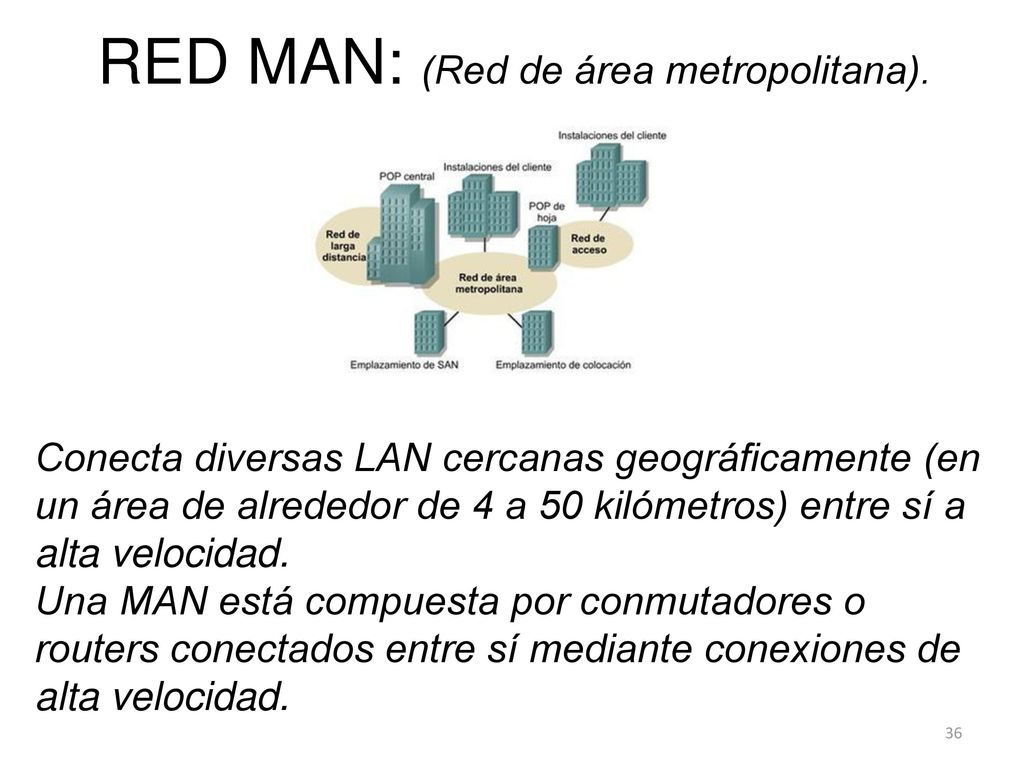

36 RED MAN: (Red de área metropolitana).
Conecta diversas LAN cercanas geográficamente (en un área de alrededor de 4 a 50 kilómetros) entre sí a alta velocidad. Una MAN está compuesta por conmutadores o routers conectados entre sí mediante conexiones de alta velocidad.

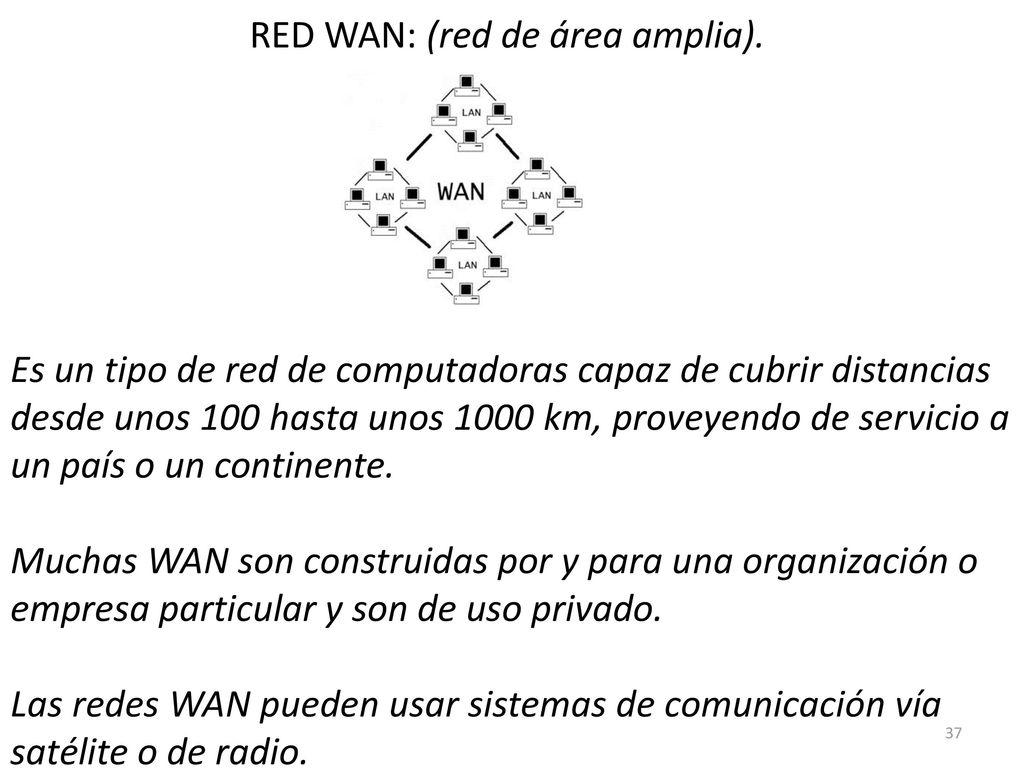

37 RED WAN: (red de área amplia).
Es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, proveyendo de servicio a un país o un continente. Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado. Las redes WAN pueden usar sistemas de comunicación vía satélite o de radio.

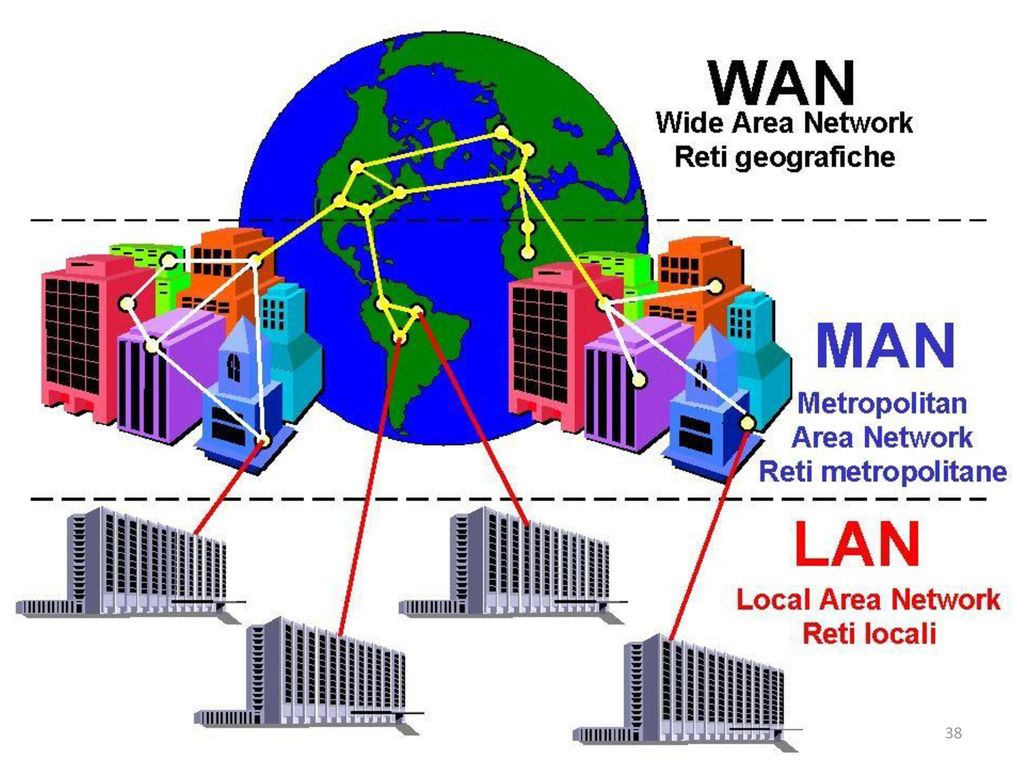

38

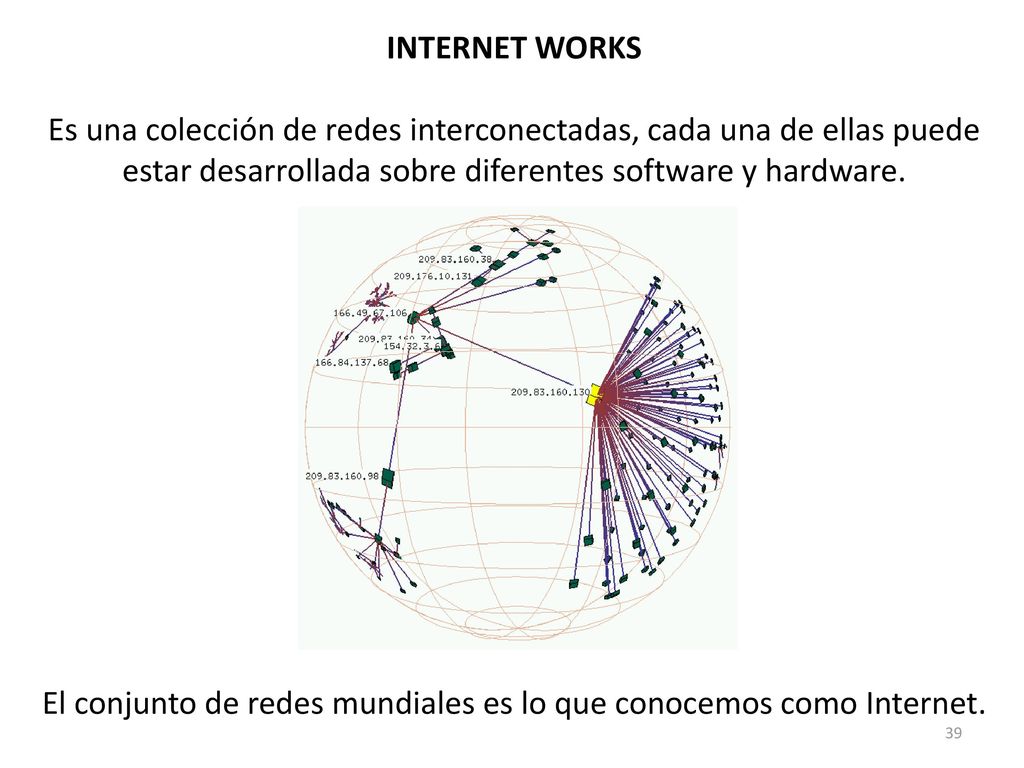

39 El conjunto de redes mundiales es lo que conocemos como Internet.
INTERNET WORKS Es una colección de redes interconectadas, cada una de ellas puede estar desarrollada sobre diferentes software y hardware. El conjunto de redes mundiales es lo que conocemos como Internet.

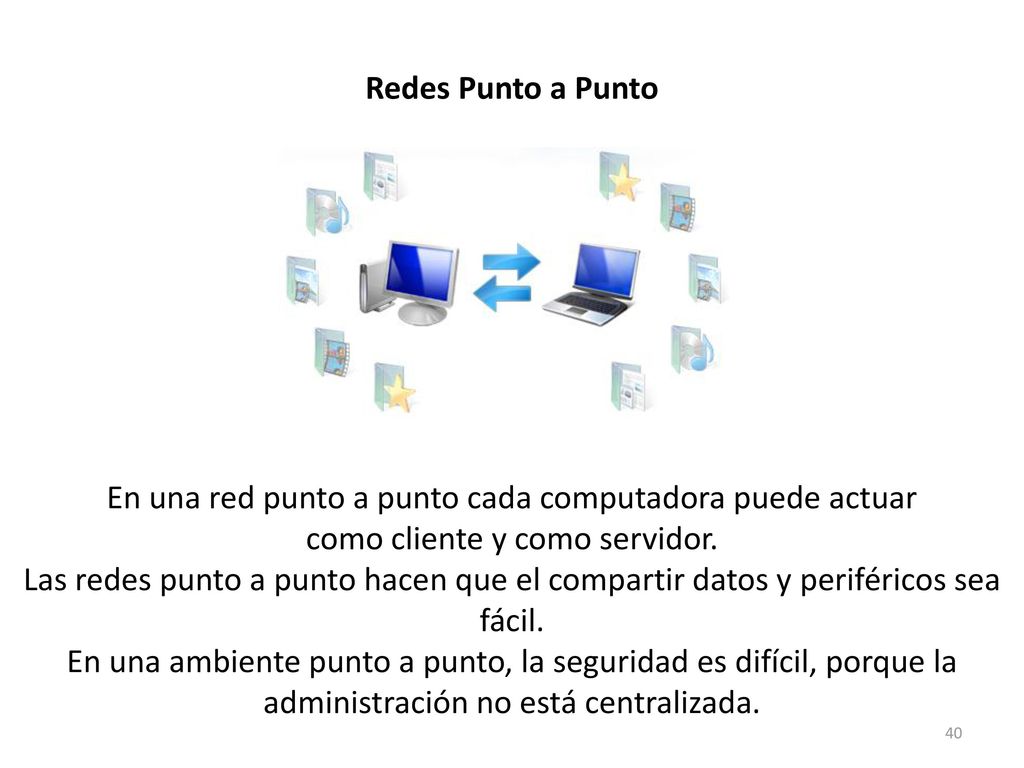

40 Redes Punto a Punto En una red punto a punto cada computadora puede actuar como cliente y como servidor. Las redes punto a punto hacen que el compartir datos y periféricos sea fácil. En una ambiente punto a punto, la seguridad es difícil, porque la administración no está centralizada.

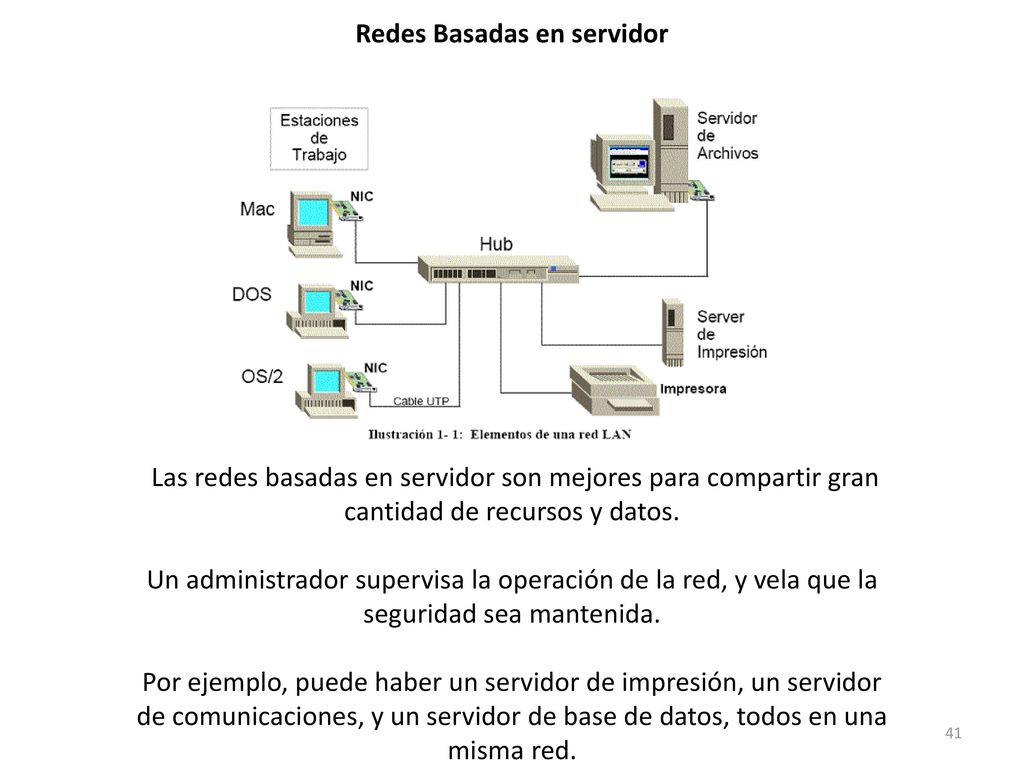

41 Redes Basadas en servidor
 Las redes basadas en servidor son mejores para compartir gran cantidad de recursos y datos. Un administrador supervisa la operación de la red, y vela que la seguridad sea mantenida. Por ejemplo, puede haber un servidor de impresión, un servidor de comunicaciones, y un servidor de base de datos, todos en una misma red.

42 Una intranet  Se utiliza en: Compañías Universidades Organizaciones es una red de ordenadores privados que utiliza tecnología Internet para compartir dentro de una organización parte de sus sistemas de información y sistemas operacionales. Lo que distingue una intranet de la Internet libremente accesible, es que las intranets son privadas.

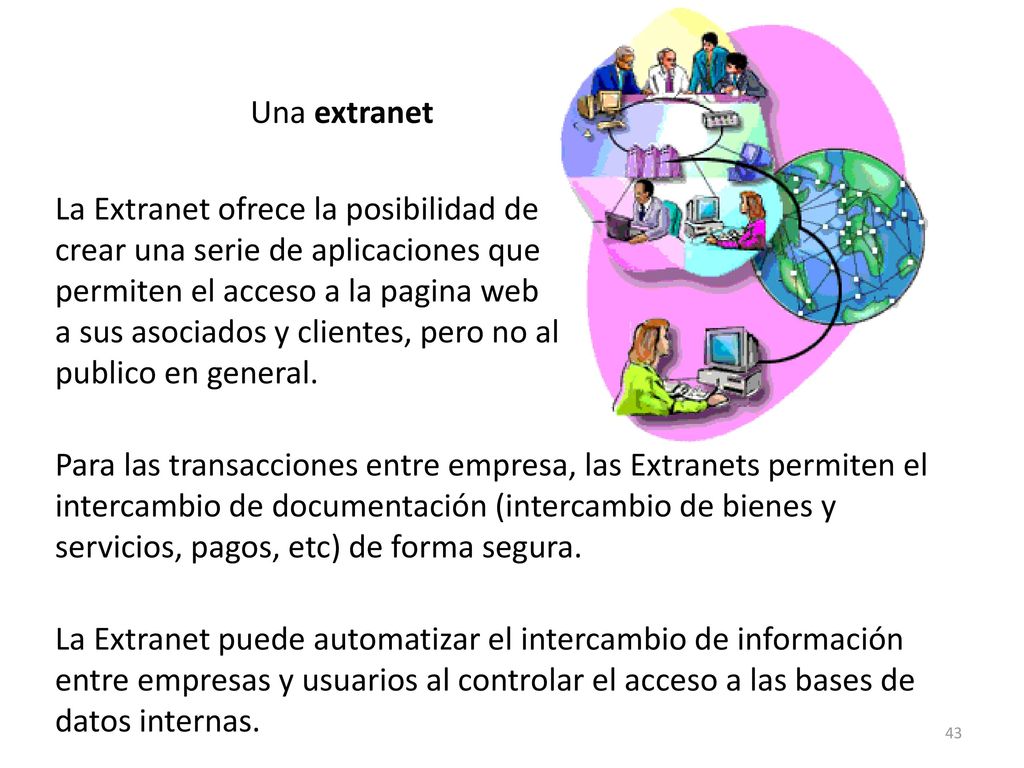

43 Una extranet  . La Extranet ofrece la posibilidad de crear una serie de aplicaciones que permiten el acceso a la pagina web a sus asociados y clientes, pero no al publico en general. Para las transacciones entre empresa, las Extranets permiten el intercambio de documentación (intercambio de bienes y servicios, pagos, etc) de forma segura. La Extranet puede automatizar el intercambio de información entre empresas y usuarios al controlar el acceso a las bases de datos internas.

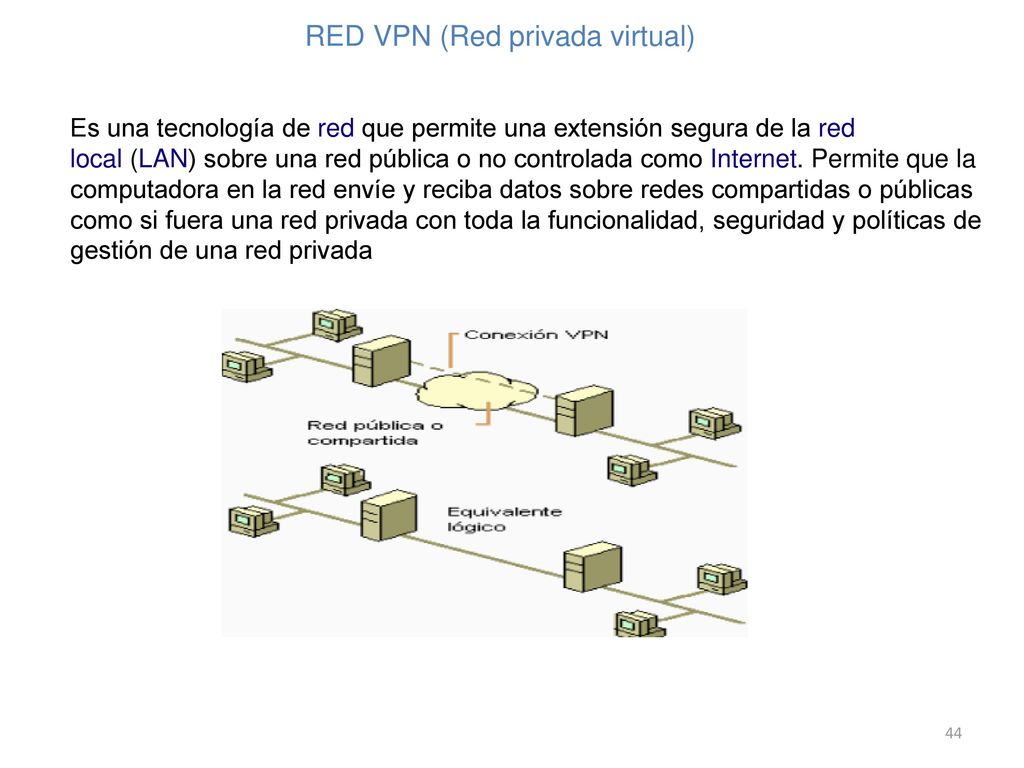

44 RED VPN (Red privada virtual)
Es una tecnología de red que permite una extensión segura de la red local (LAN) sobre una red pública o no controlada como Internet. Permite que la computadora en la red envíe y reciba datos sobre redes compartidas o públicas como si fuera una red privada con toda la funcionalidad, seguridad y políticas de gestión de una red privada

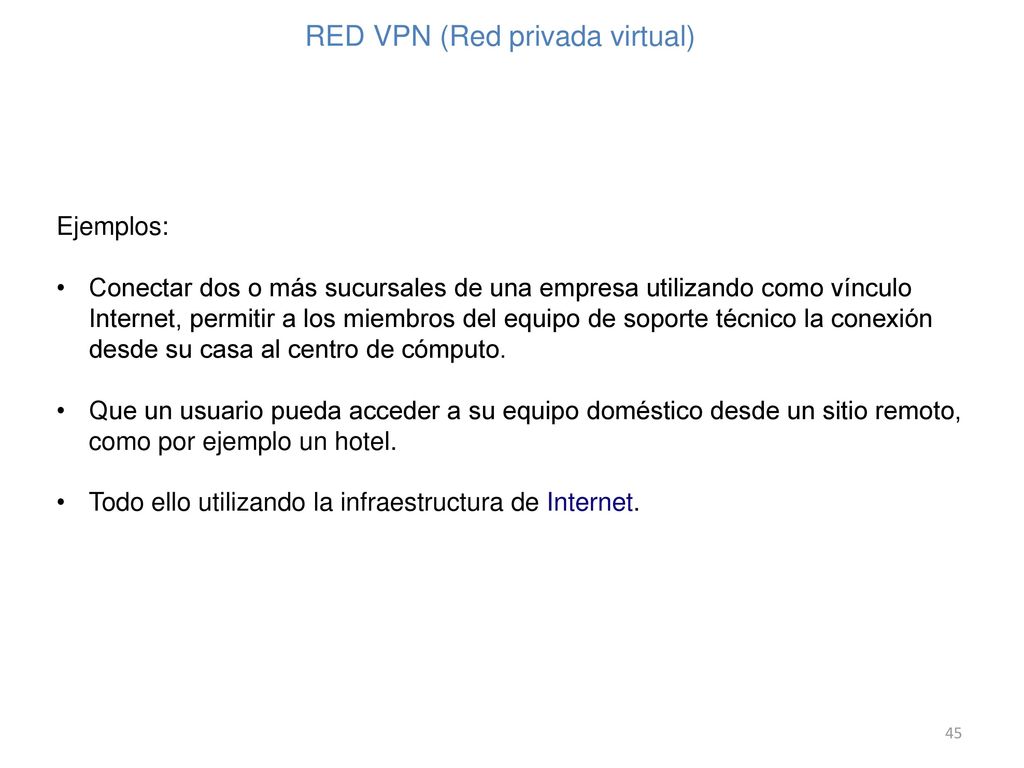

45 RED VPN (Red privada virtual)
Ejemplos: Conectar dos o más sucursales de una empresa utilizando como vínculo Internet, permitir a los miembros del equipo de soporte técnico la conexión desde su casa al centro de cómputo. Que un usuario pueda acceder a su equipo doméstico desde un sitio remoto, como por ejemplo un hotel. Todo ello utilizando la infraestructura de Internet.
