1 DESARROLLO DEL SISTEMA ELÉCTRICO CUBANO
UNIÓN ELÉCTRICA Presentación de la presentación Mayo 2017

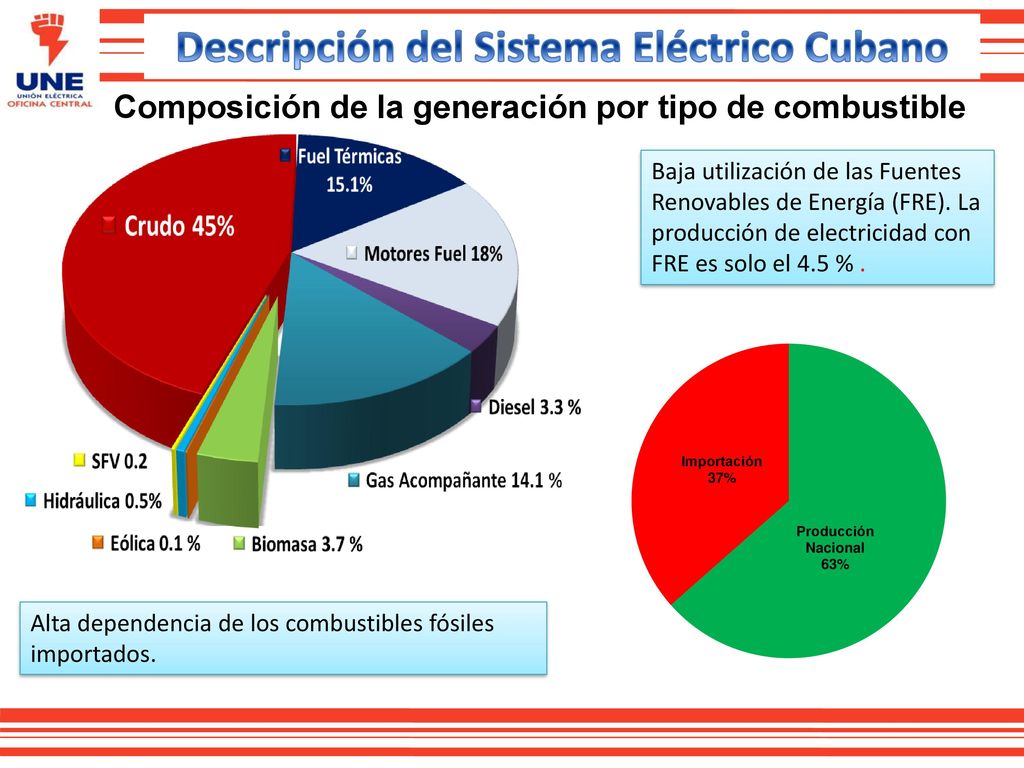

2 Descripción del Sistema Eléctrico Cubano
Composición de la generación por tipo de combustible Baja utilización de las Fuentes Renovables de Energía (FRE). La producción de electricidad con FRE es solo el 4.5 % . Presentación de la presentación Alta dependencia de los combustibles fósiles importados.

3 Generación Térmica Máxima Demanda 3318 MW 15,1 TWh
Producen el 78 % de la Generación del país CC BJ TG 5x35 TV 1x150 CTE EH x100 CTE OP x60 CTE MG x100 CTE AG x330 CC Var TG 3x35 TV 1x70 CTE DO x125 FC: 57% CTE CMC x158 CTE LRP x250 21 U térmicas en 8 CTE y 10 U de gas en 2 Ciclo Combinado Presentación de la presentación CTE AM x100 Máxima Demanda 3318 MW 15,1 TWh Consumo Energía Eléctrica anual

4 Generación Distribuida
CC BJ TG 5x35 TV 1x150 509 GE Fuel Oil en 39 centrales con 1275 MW CTE EH x100 CTE OP x60 CTE MG x100 CTE AG x330 CC Var TG 3x35 TV 1x70 CTE DO x125 954 GE Diesel en 150 centrales con 1293 MW CTE CMC x158 CTE LRP x250 Ventajas: Cortos períodos de montaje. Alta flexibilidad en la operación. Seguridad energética ante eventos climatológicos. Constituye reserva terciaria fría. CTE AM x100 Presentación de la presentación 10798 GE de Emergencia en Centros Vitales de la economía con 1075 MW

5 Descripción del Sistema Eléctrico Cubano
Presentación de la presentación

6 Infraestructura Sistema Eléctrico
consumidores + 99 % de electrificación Presentación de la presentación 24 subestaciones de 220 kV 144 subestaciones de 110 kV 3 086 km líneas 220 kV 4 648km líneas 110 kV km líneas 34.5 kV km líneas primarias

7 Principales Problemas en el Sistema Eléctrico
Alta dependencia de los combustibles fósiles para la generación de electricidad con más del 95% de la energía generada. Alta dependencia de los combustibles importados con lo cual se generó el 37% de la energía del país. Alto costo promedio de la energía servida al cliente. Baja eficiencia en la generación con centrales termoeléctricas con un índice de consumo promedio de 271 g/kWh. Alta contaminación ambiental. Presentación de la presentación

8 Principales Inversiones en generación térmica
Instalar 1000 MW en Generación Térmica y Rehabilitar un bloque de 100 MW. Instalar un nuevo ciclo combinado de 600 MW. Presentación de la presentación En la Generación Térmica hay 200 MW por contratar.

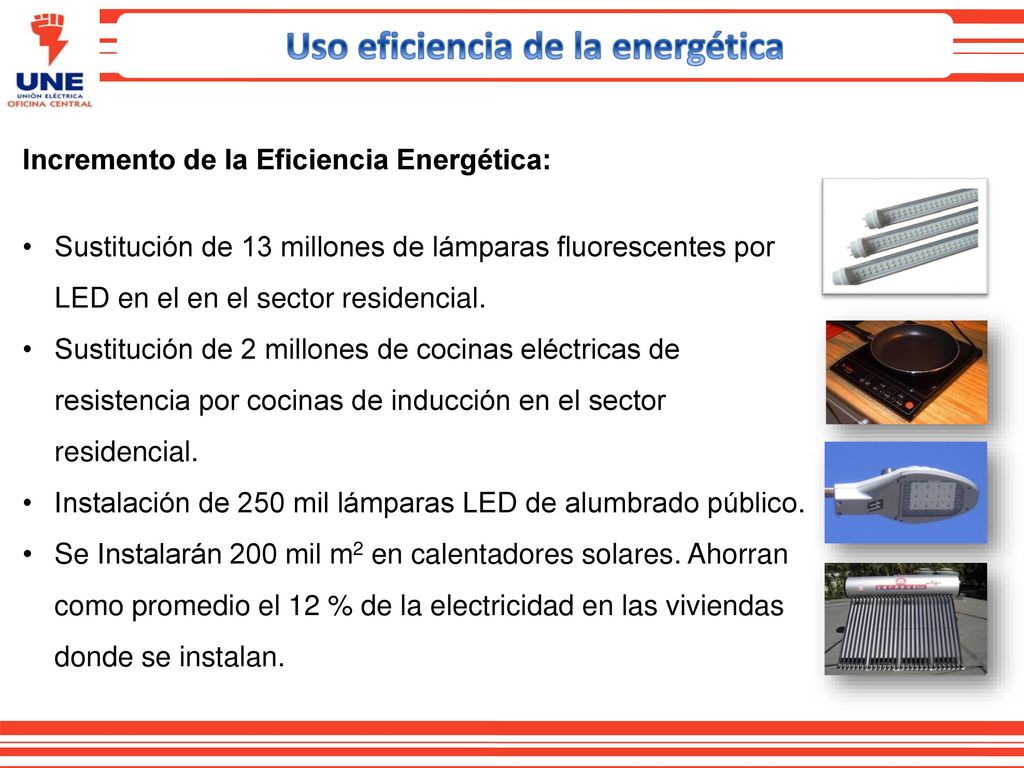

9 Uso eficiencia de la energética
Incremento de la Eficiencia Energética: Sustitución de 13 millones de lámparas fluorescentes por LED en el en el sector residencial. Sustitución de 2 millones de cocinas eléctricas de resistencia por cocinas de inducción en el sector residencial. Instalación de 250 mil lámparas LED de alumbrado público. Se Instalarán 200 mil m2 en calentadores solares. Ahorran como promedio el 12 % de la electricidad en las viviendas donde se instalan. Presentación de la presentación

10

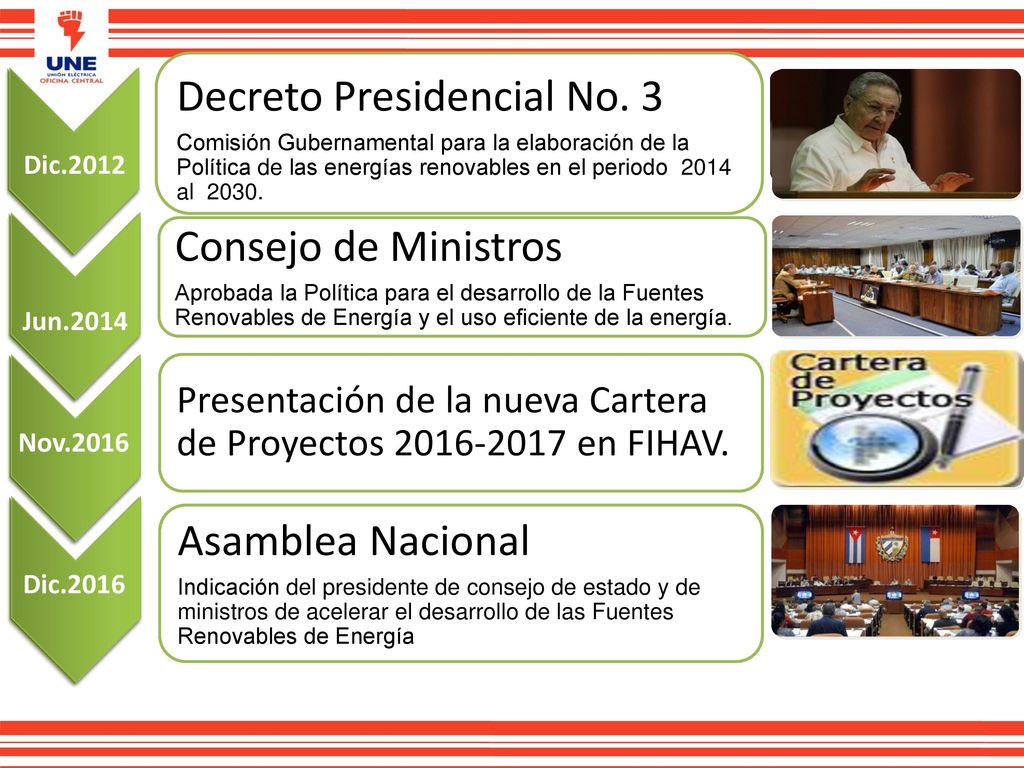

11 Decreto Presidencial No. 3
Comisión Gubernamental para la elaboración de la Política de las energías renovables en el periodo al Dic.2012 Dic.2012 Consejo de Ministros Aprobada la Política para el desarrollo de la Fuentes Renovables de Energía y el uso eficiente de la energía. Jun.2014 Jun.2014 Presentación de la nueva Cartera de Proyectos en FIHAV. Nov.2016 Nov.2016 Asamblea Nacional Indicación del presidente de consejo de estado y de ministros de acelerar el desarrollo de las Fuentes Renovables de Energía Dic.2016 Dic.2016

12 Política para el desarrollo perspectivo de las FRE
Objetivos estratégicos de la Política: Transformar la estructura de las fuentes energéticas empleadas en la generación y el consumo de electricidad, incrementando la participación de las FRE. Elevar la eficiencia en la generación y en el consumo de la electricidad, logrando la reducción de los costos del kWh entregado por el SEN. Elevar la sustentabilidad medioambiental y reducir la contaminación.

13 Instalaciones en explotación de Fuentes Renovables
Tecnologías Instalado Instalaciones Biomasa cañera 470 MW 57 Centrales Azucareros Eólica 11,1 MW 4 Parques Eólicos Solar Fotovoltaica 37 MW 22 Parques Solares Fotovoltaicos 5543 Escuelas Rurales 467 Consultorios médicos 1882 Salas TV Rurales 2500 Viviendas aisladas Hidroenergía 66 MW 149 Hidroeléctricas Biogás 0,82 MW 5 Plantas Biomasa no cañera 0,50 MW 4 Plantas

14 6 24 % 4 % Programa de las Fuentes Renovables de Energía x
4 % Hoy 6 24 % x Instalar 2144 MW en nueva potencia eléctrica 25 Bioeléctricas: 755 MW 14 Parques eólicos: 633 MW Parques Solares Fotovoltaicos: 700 MW 74 Pequeñas Centrales Hidroeléctricas: 56 MW Otras fuentes potenciales Energía Solar Térmica Desechos Sólidos Urbanos Biomasa Forestal Residuos Orgánicos Industriales y de la Agricultura

15 Programa de construcción de 19 Bioléctricas -755 MW
El Programa consiste en la instalación de 19 Bioléctricas con 755 MW de alta eficiencia energética que se abastecerán del bagazo producido, residuos agrícolas y biomasa forestal. Las nuevas Bioléctricas permitirán aumentar la eficiencia en el índice de generación de electricidad por toneladas de caña molida de 37 a 100 kWh/tcm. Se reduce la emisión de CO2 a la atmosfera en 1700 miles de toneladas. Presentación de la presentación

16 Programa de construcción de 19 Bioléctricas -755 MW
Antonio Guiteras, 50 MW Mario Muñoz, 50 MW Héctor Molina, 35 MW Jesús Rabí, 20 MW Quintín Banderas, 20 MW Cristino Naranjo, 35 MW Héctor Rodríguez , 20 MW Urbano Noris, 50 MW 30 de Noviembre, 50 MW 5 de Septiembre, 30 MW Majibacoa, 35 MW Ciudad Caracas, 20 MW Uruguay, 50 MW Ciro Redondo, 55 MW LEYENDA 4 Inversiones Estatales 7 Inversiones Extranjera en Negociación Ecuador, 35 MW Batalla de Guásimas, 50 MW Brasil, 50 MW Julio A. Mella, 35 MW Grito de Yara, 35 MW

17 Programa de 19 Bioléctricas -755 MW
Ejemplo de una Bioeléctricas de 50 MW Se cuenta con el estudio de prefactibilidad para una capacidad potencial de 10 mil toneladas de caña diaria. Produce 230 GWh anuales. Ahorra 69 mil toneladas de combustible fósil anualmente. La inversión estimada para la importación de la tecnología es de 110 MMUSD. Se deja de emitir a la atmosfera 190 mil toneladas de CO2 anualmente.

18 Programa Parques Eólicos 633 MW
La caracterización del Potencial Eólico Cubano se ejecuta desde el 2005, se instalaron 88 estaciones automáticas de medición de parámetros del viento a alturas de 50 m en 32 zonas del país y la explotación de una red de 12 estaciones meteorológicas de referencia, con mediciones hasta 100 m de altura. Están instalados 4 parques eólicos experimentales con una potencia total de 11,7 MW. De ellos, los instalados en el norte de Holguín (9,6 MW), han alcanzado un factor de capacidad anual superior al 27 %.

19 Programa Parques Eólicos 633 MW
Se dejarán de emitir miles t CO2 a la atmósfera Manatí, 40 MW Herradura I, 51 MW Herradura II, 50 MW Gibara III, 50 MW Playa Piloto, 37,5 MW Los Jagüeyes, 35 MW Río Seco I, 51 MW Río Seco II, 50 MW Cabo Lucrecia, 50 MW Punta de Mulas, 50 MW LEYENDA 3 Estatal - En ejecución 7 inversión Extranjera, Adjudicados 3 Inversión Extranjera en negociación Punta Fraile I, 51 MW Punta Fraile II, 36 MW Punta Quemado I, 51 MW Punta Quemado II, 36 MW

20 Programa Parques Eólicos 633 MW Ejemplo Parque Eólico de 51 MW
La velocidad promedio del viento llega hasta 8.5 m/s a 90 metros de altura. Produce 135 GWh anuales. Ahorra 37 mil toneladas de combustible fósil anualmente. La inversión estimada para la importación de la tecnología es de 90 MMUSD. Se deja de emitir a la atmosfera 116 mil toneladas de CO2 anualmente.

21 Programa Solar Fotovoltaica 700 MW
Presentación de la presentación El mapa solar de Cuba muestra una radiación prácticamente uniforme en todo el país (5 kWh/m2/día). 1 kWp produce kWh anualmente

22 Programa Solar Fotovoltaico – 700 MW
Inversión Estatal En Ingeniería y Construcción 184 MWp 51 En preparación 132 MWp Inversión extranjera 21 En proceso de cierre negociación 150 MWp 39 En Negociación 200 MWp Pinar del Río 4, , 74,4 La Habana 2---8,4 10,4 Cienfuegos 11,4---18,4---35 64,8 Ciego de Ávila 25,6 Las Tunas 6,7---10 16,7 Holguín 35,2---45 80,2 Guantánamo 5,1---21,4---10 36,5 Villa Clara 1---43,4 44,4 Sancti Spíritus 1,3---31,6---20 52,9 Camagüey 2,8---24,4---10 37,2 Granma 2,4---11,2---40 53,6 Santiago de Cuba 2,5---29,1---15 46,6 Matanzas 44 Isla de la juventud 4,2---1,1 5,3 Mayabeque 40 Artemisa 10,6---84 94,6 # 35 MW En Operación en 21 parques # MW Inversión Estatal en 110 parques # Inversión extranjera en 60 parques Se dejarán de emitir 861 miles t CO2 a la atmósfera

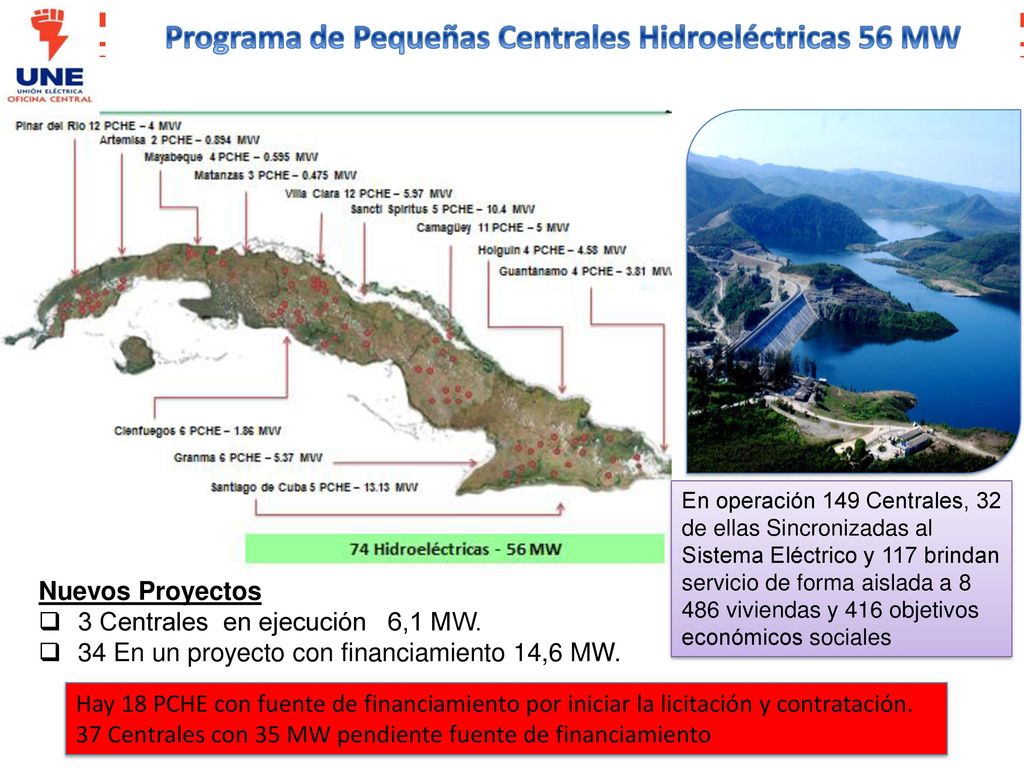

23 Programa de Pequeñas Centrales Hidroeléctricas 56 MW
En operación 149 Centrales, 32 de ellas Sincronizadas al Sistema Eléctrico y 117 brindan servicio de forma aislada a viviendas y 416 objetivos económicos sociales Nuevos Proyectos 3 Centrales en ejecución 6,1 MW. 34 En un proyecto con financiamiento 14,6 MW. Hay 18 PCHE con fuente de financiamiento por iniciar la licitación y contratación. 37 Centrales con 35 MW pendiente fuente de financiamiento

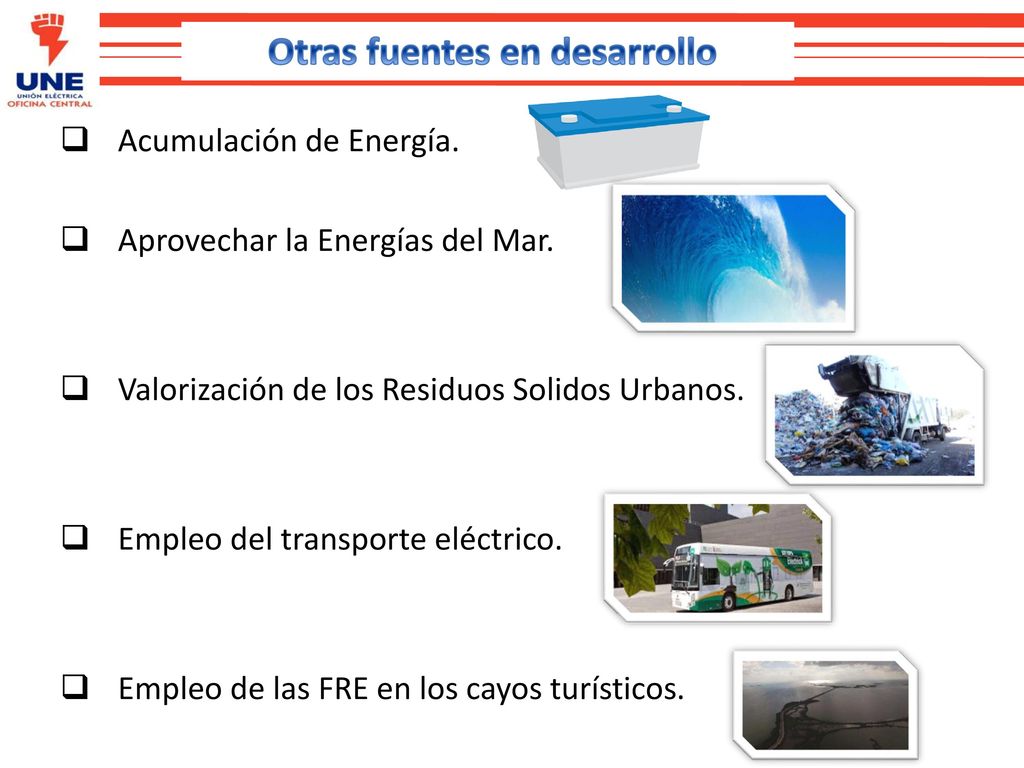

24 Otras fuentes en desarrollo
Acumulación de Energía. Aprovechar la Energías del Mar. Valorización de los Residuos Solidos Urbanos. Empleo del transporte eléctrico. Empleo de las FRE en los cayos turísticos.

25 Resultados Esperados Conclusiones
Los resultado esperados del desarrollo de las FRE permitirán: Elevar al 24 % su participación en la matríz de generación de energía eléctrica. Generar 7 mil 245 GWh al año. Dejar de emitir a la atmosfera más de 6 millones de Ton de CO2 al año. Reducir en un 13% el costo del kWh entregado.
