Arquitectura y Patrones de diseño.

Presentación del tema: "Arquitectura y Patrones de diseño."— Transcripción de la presentación:

1 Arquitectura y Patrones de diseño.

2 Contenido 1 Definición de Arquitectura. Estilos arquitectónicos.
Definición de patrón. Patrones de Diseño. 2 Patrones de Asignación de Responsabilidades (GRASP). 3 3 Patrones GOF

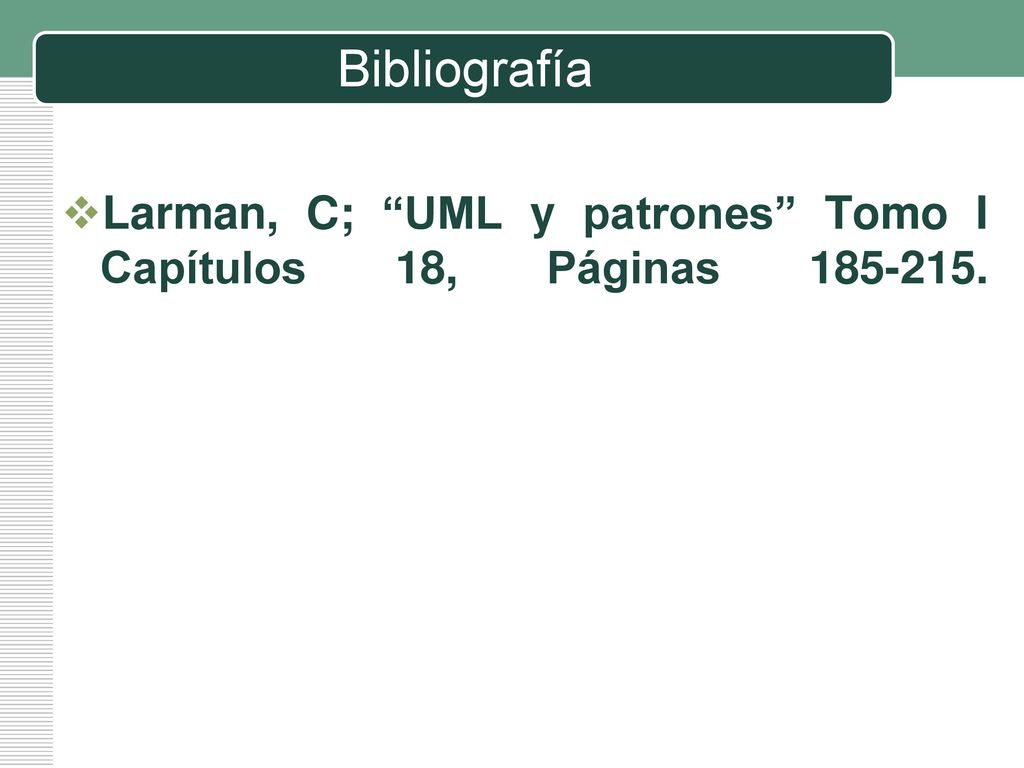

3 Bibliografía Larman, C; “UML y patrones” Tomo I Capítulos 18, Páginas

4 Grandes Temas de la Ingeniería de Software
Surgimiento Grandes Temas de la Ingeniería de Software Patrones de Diseño (GoF)-1995 Patrones de Arquitectura (POSA)- 1996 Métodos agiles o heterodoxos (2001). Arquitectura de Software (1992).

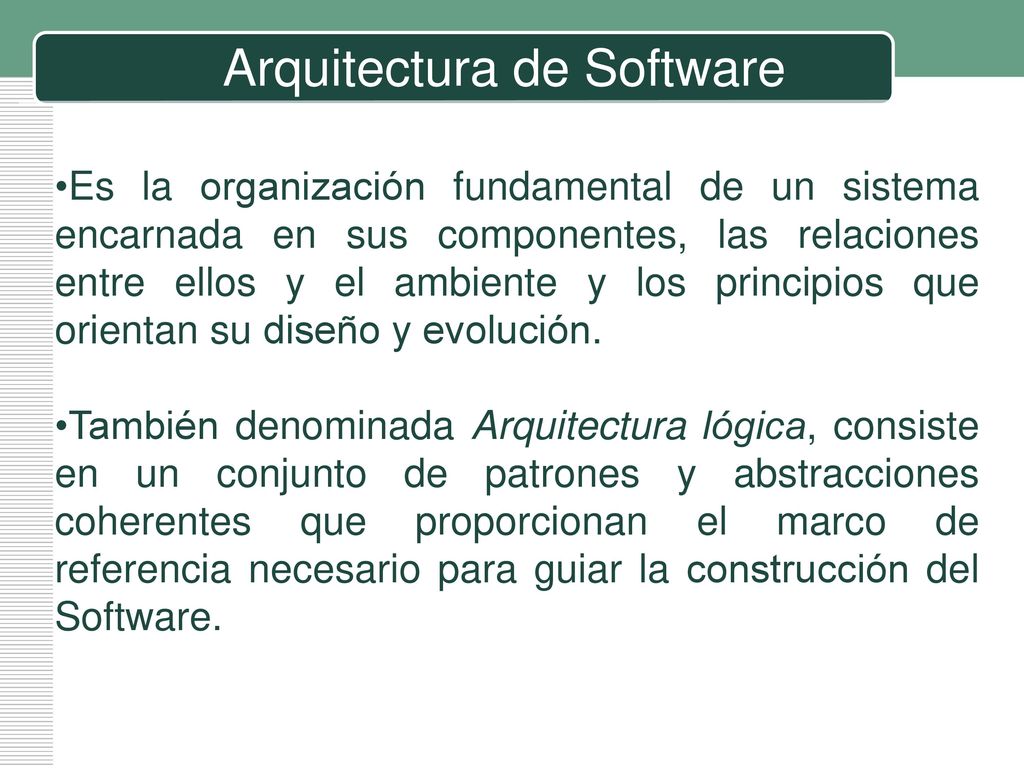

5 Arquitectura de Software
Es la organización fundamental de un sistema encarnada en sus componentes, las relaciones entre ellos y el ambiente y los principios que orientan su diseño y evolución. También denominada Arquitectura lógica, consiste en un conjunto de patrones y abstracciones coherentes que proporcionan el marco de referencia necesario para guiar la construcción del Software.

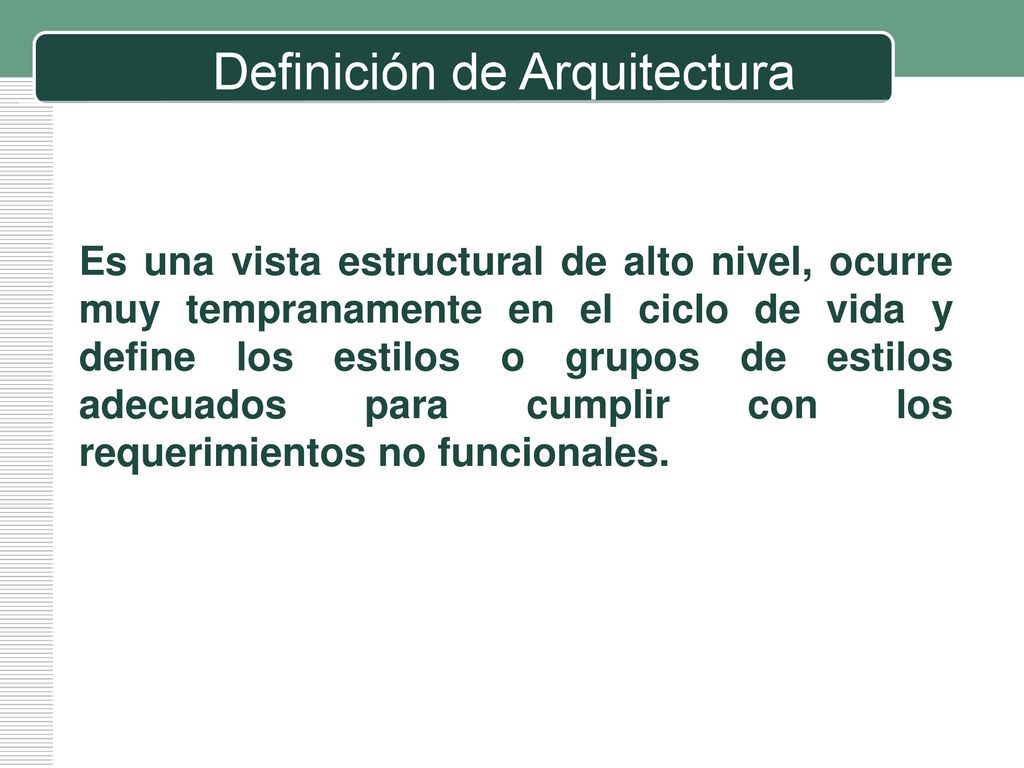

6 Definición de Arquitectura
Es una vista estructural de alto nivel, ocurre muy tempranamente en el ciclo de vida y define los estilos o grupos de estilos adecuados para cumplir con los requerimientos no funcionales.

7 Estilos Arquitectónicos.
Define las reglas generales de organización en términos de un patrón y las restricciones en la forma y la estructura de un grupo numeroso y variado de sistemas de software. Estilos de Flujo de Datos Estilos Centrados en Datos Estilos de llamada y retorno Estilos de código móvil Estilos heterogéneos Estilos Peer-to-Peer

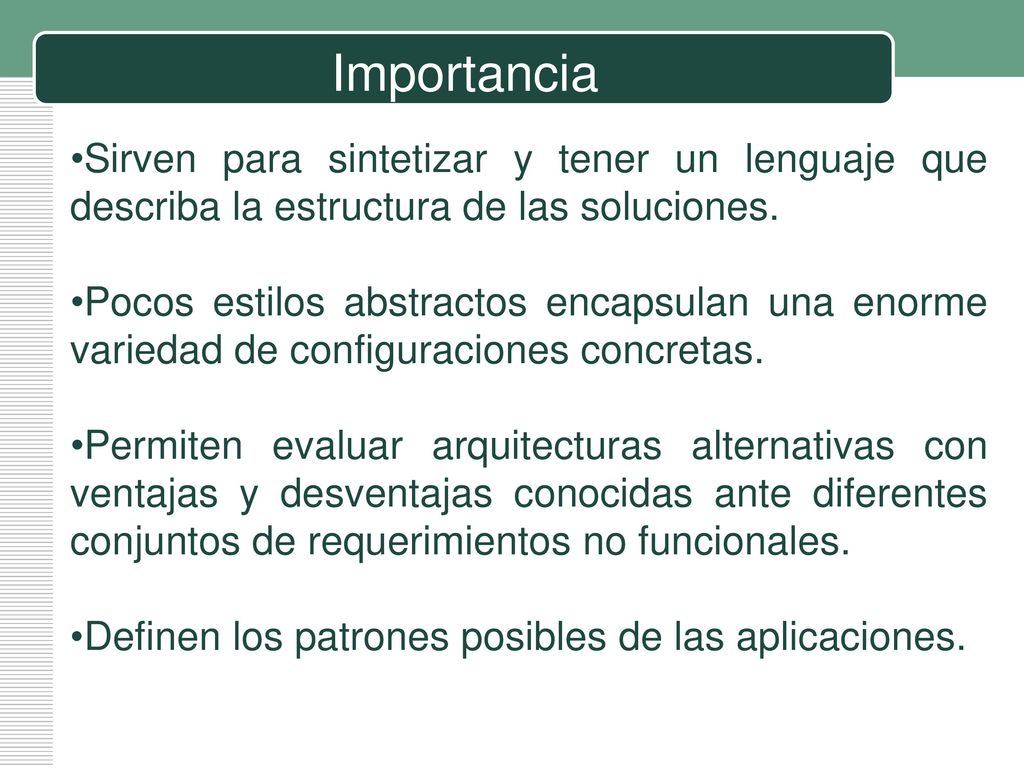

8 Importancia Sirven para sintetizar y tener un lenguaje que describa la estructura de las soluciones. Pocos estilos abstractos encapsulan una enorme variedad de configuraciones concretas. Permiten evaluar arquitecturas alternativas con ventajas y desventajas conocidas ante diferentes conjuntos de requerimientos no funcionales. Definen los patrones posibles de las aplicaciones.

9 Patrones Un patrón es una solución a un problema en un contexto, codifica conocimiento específico acumulado por la experiencia en un dominio.

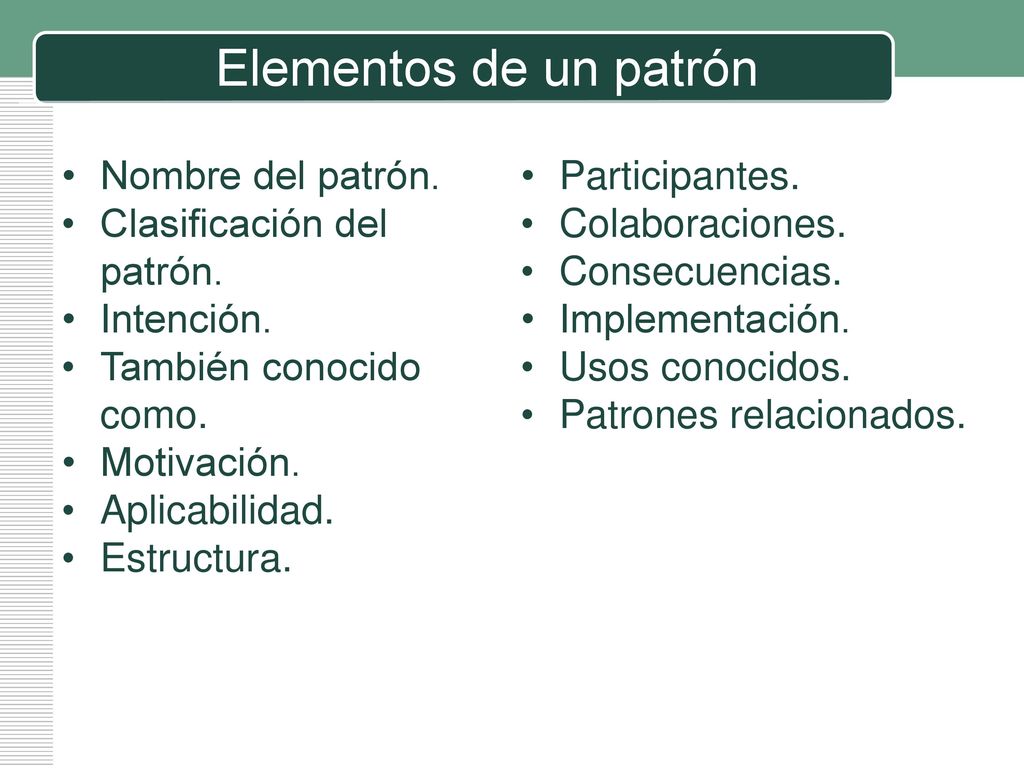

10 Elementos de un patrón Nombre del patrón. Participantes.
Clasificación del patrón. Colaboraciones. Consecuencias. Intención. Implementación. También conocido como. Usos conocidos. Patrones relacionados. Motivación. Aplicabilidad. Estructura.

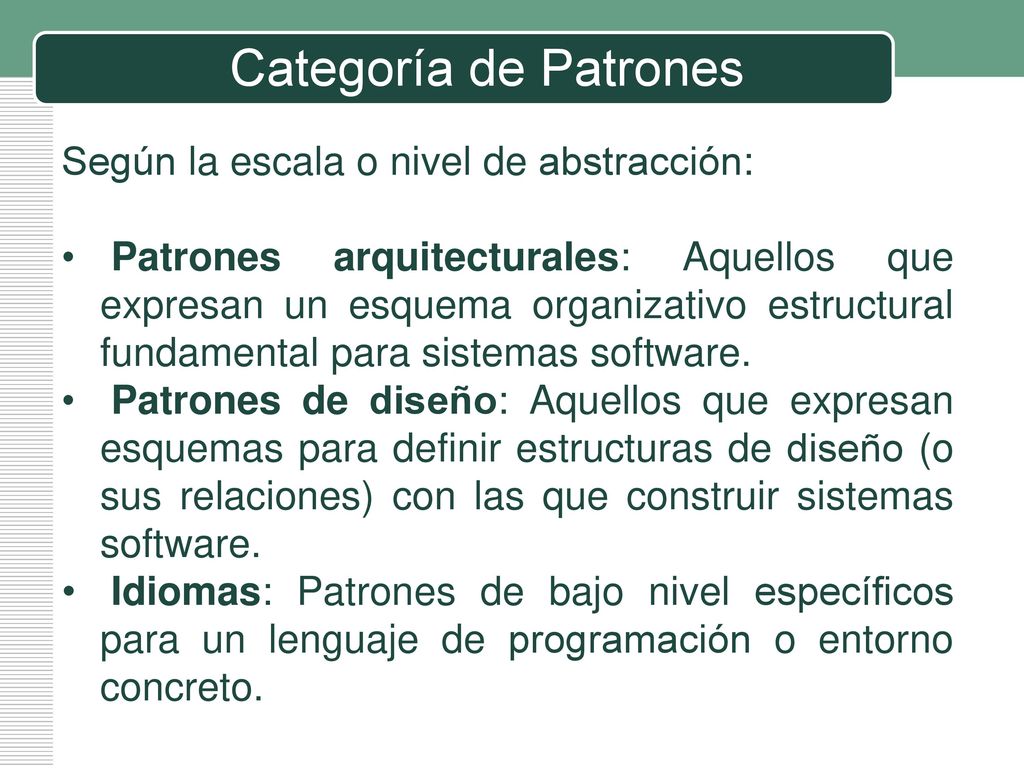

11 Categoría de Patrones Según la escala o nivel de abstracción:
Patrones arquitecturales: Aquellos que expresan un esquema organizativo estructural fundamental para sistemas software. Patrones de diseño: Aquellos que expresan esquemas para definir estructuras de diseño (o sus relaciones) con las que construir sistemas software. Idiomas: Patrones de bajo nivel específicos para un lenguaje de programación o entorno concreto.

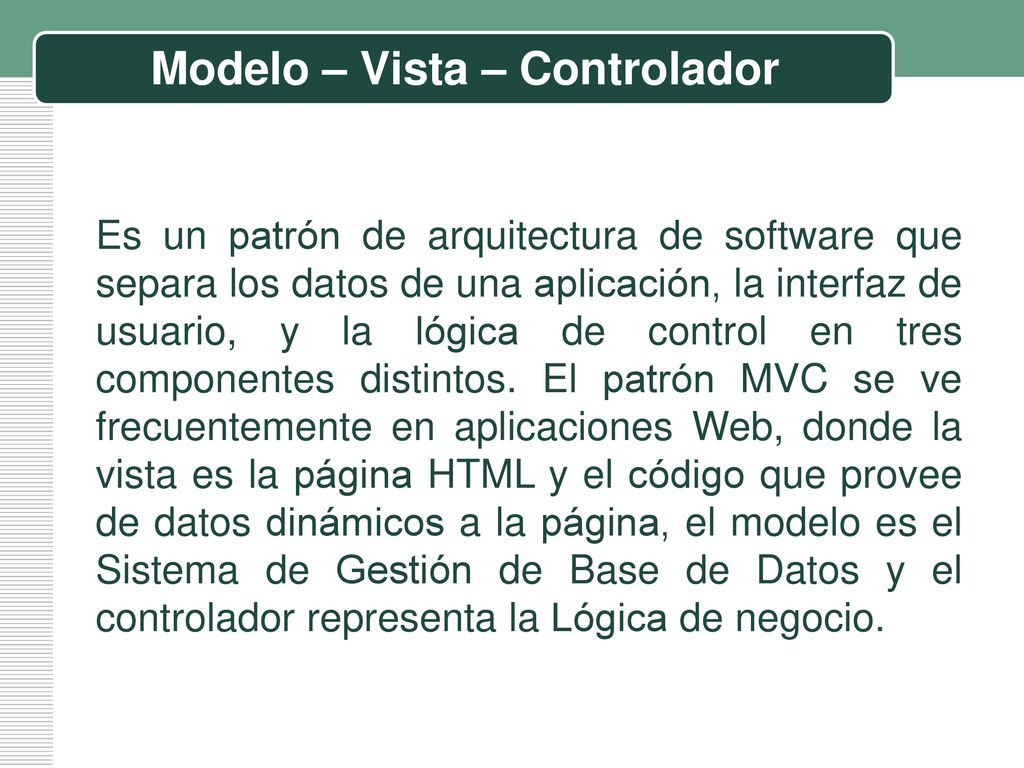

12 Modelo – Vista – Controlador
Es un patrón de arquitectura de software que separa los datos de una aplicación, la interfaz de usuario, y la lógica de control en tres componentes distintos. El patrón MVC se ve frecuentemente en aplicaciones Web, donde la vista es la página HTML y el código que provee de datos dinámicos a la página, el modelo es el Sistema de Gestión de Base de Datos y el controlador representa la Lógica de negocio.

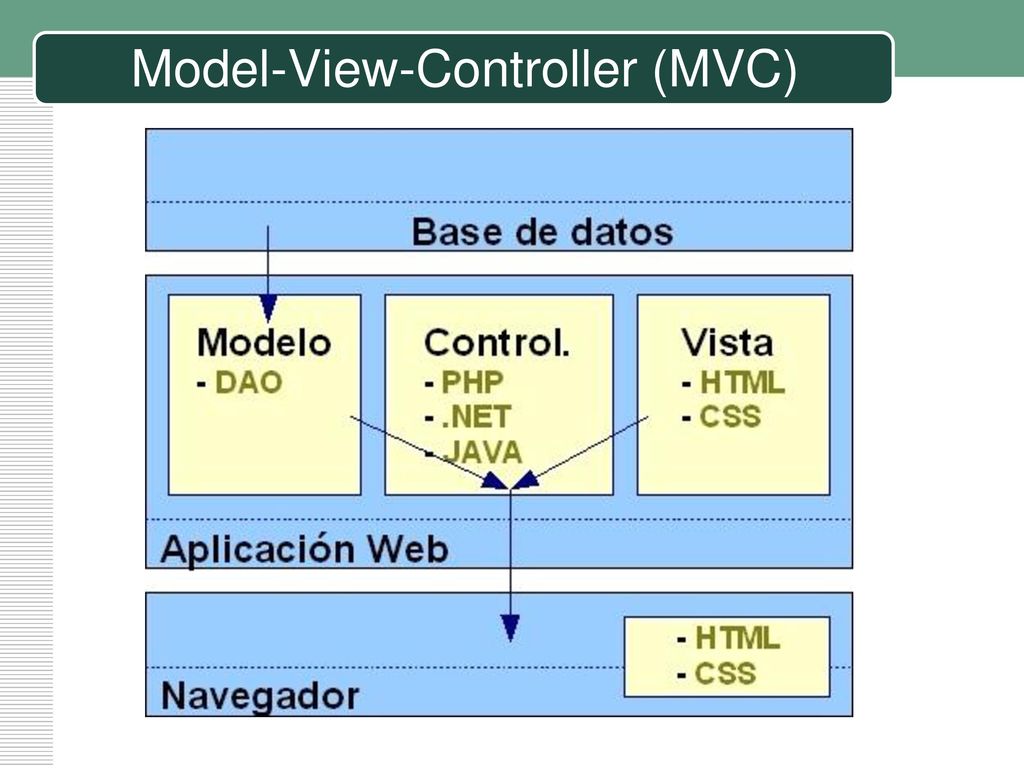

13 Model-View-Controller (MVC)

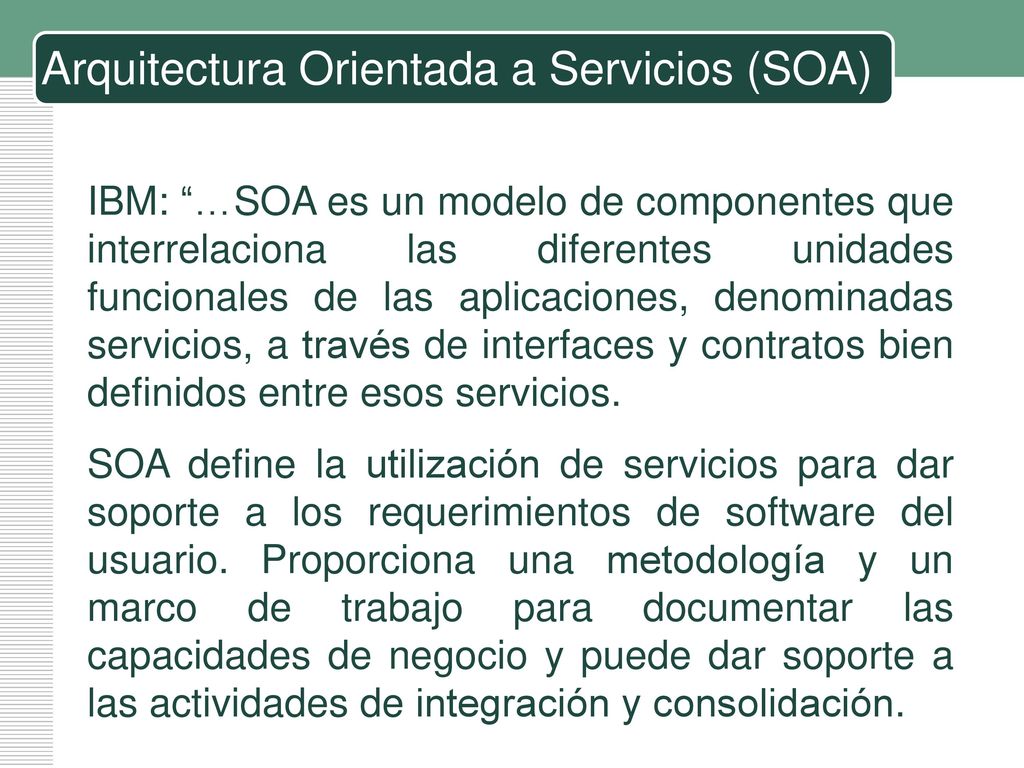

14 Arquitectura Orientada a Servicios (SOA)
IBM: “…SOA es un modelo de componentes que interrelaciona las diferentes unidades funcionales de las aplicaciones, denominadas servicios, a través de interfaces y contratos bien definidos entre esos servicios. SOA define la utilización de servicios para dar soporte a los requerimientos de software del usuario. Proporciona una metodología y un marco de trabajo para documentar las capacidades de negocio y puede dar soporte a las actividades de integración y consolidación.

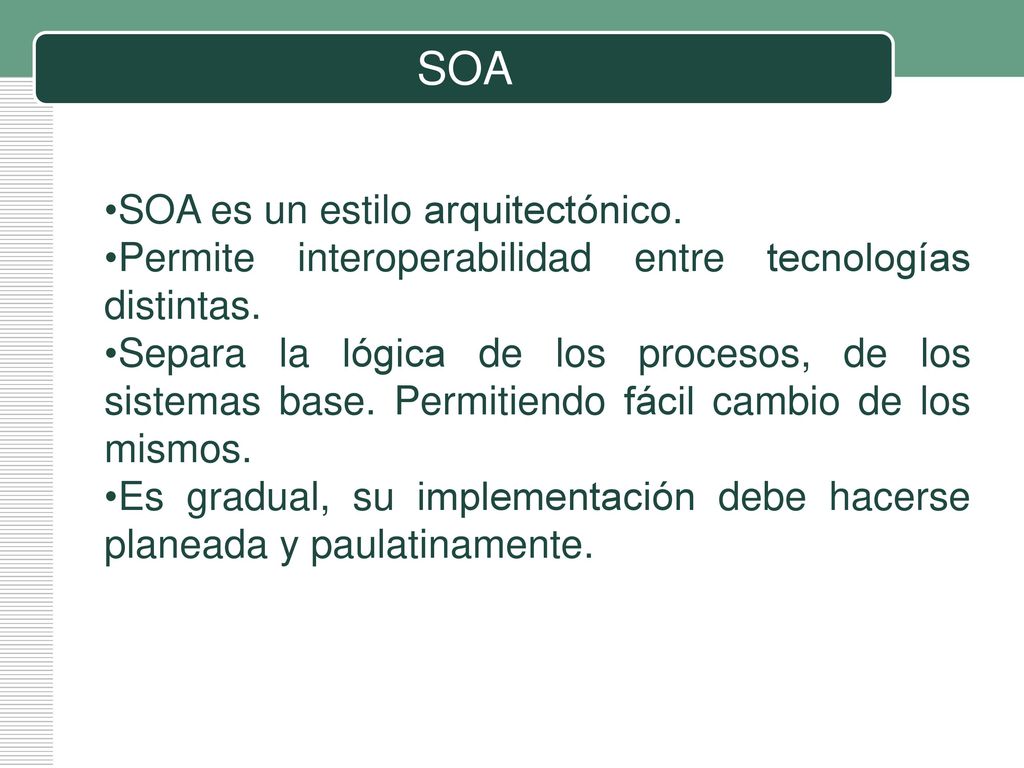

15 SOA SOA es un estilo arquitectónico.
Permite interoperabilidad entre tecnologías distintas. Separa la lógica de los procesos, de los sistemas base. Permitiendo fácil cambio de los mismos. Es gradual, su implementación debe hacerse planeada y paulatinamente.

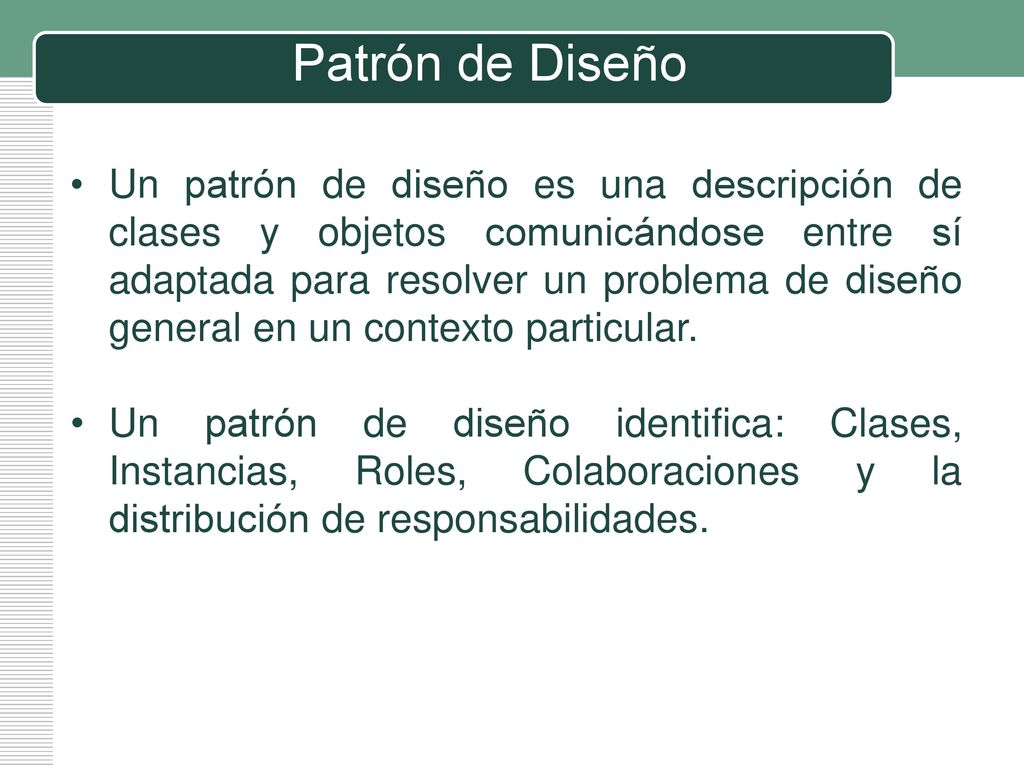

16 Patrón de Diseño Un patrón de diseño es una descripción de clases y objetos comunicándose entre sí adaptada para resolver un problema de diseño general en un contexto particular. Un patrón de diseño identifica: Clases, Instancias, Roles, Colaboraciones y la distribución de responsabilidades.

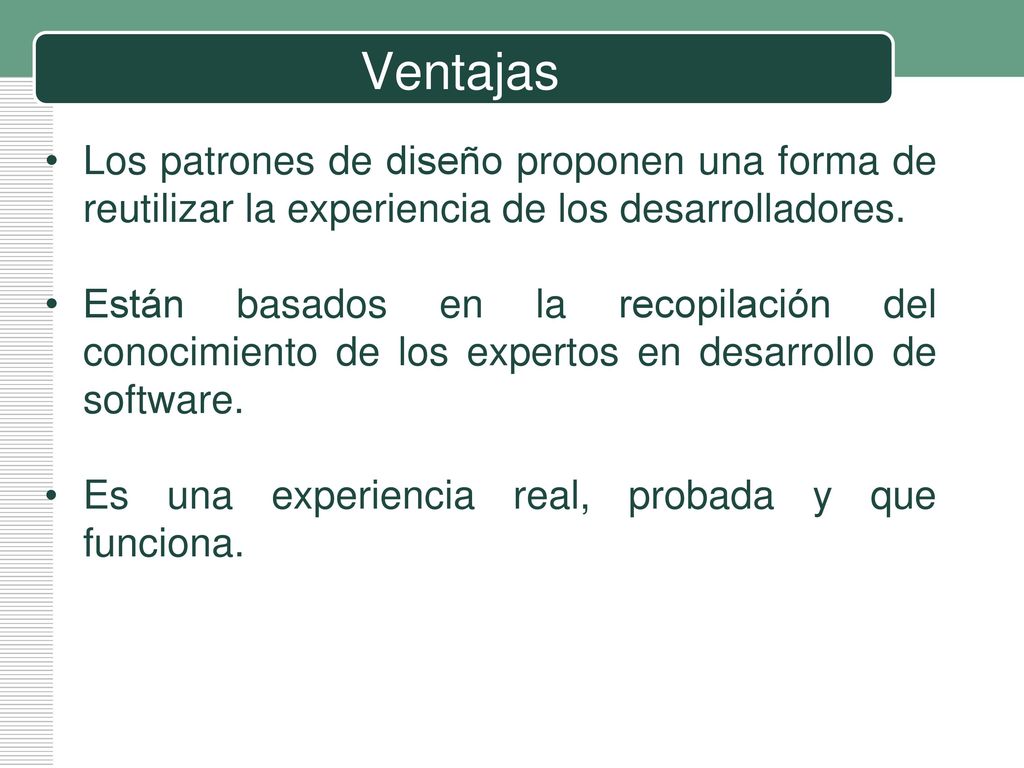

17 Ventajas Los patrones de diseño proponen una forma de reutilizar la experiencia de los desarrolladores. Están basados en la recopilación del conocimiento de los expertos en desarrollo de software. Es una experiencia real, probada y que funciona.

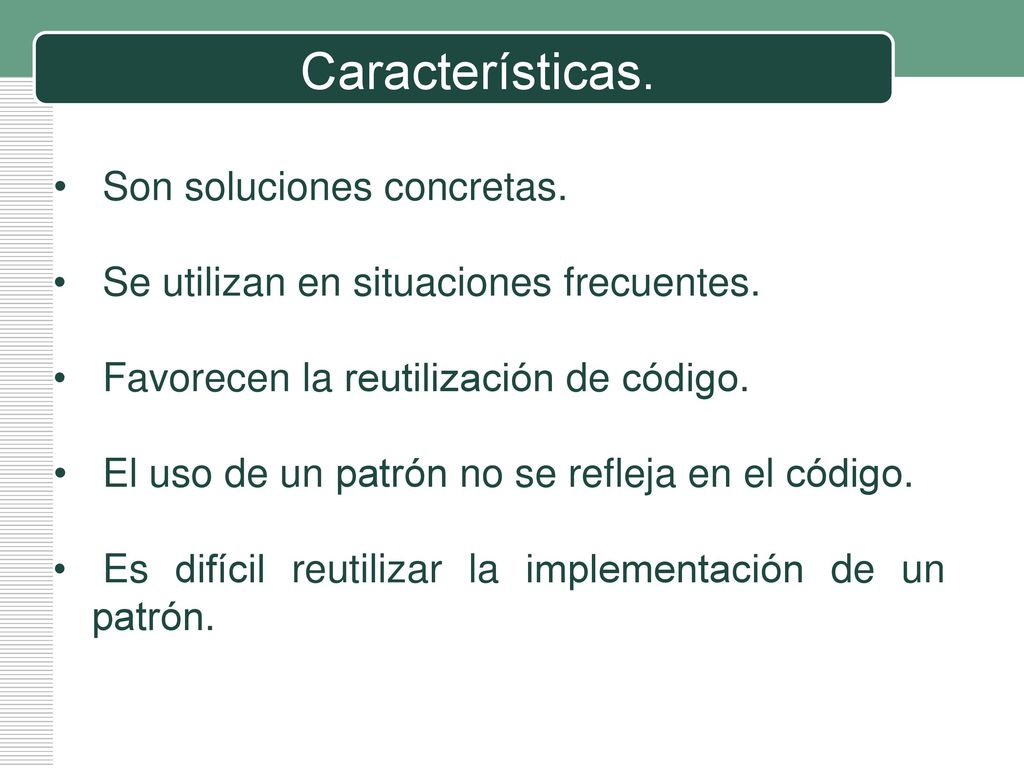

18 Características. Son soluciones concretas.
Se utilizan en situaciones frecuentes. Favorecen la reutilización de código. El uso de un patrón no se refleja en el código. Es difícil reutilizar la implementación de un patrón.

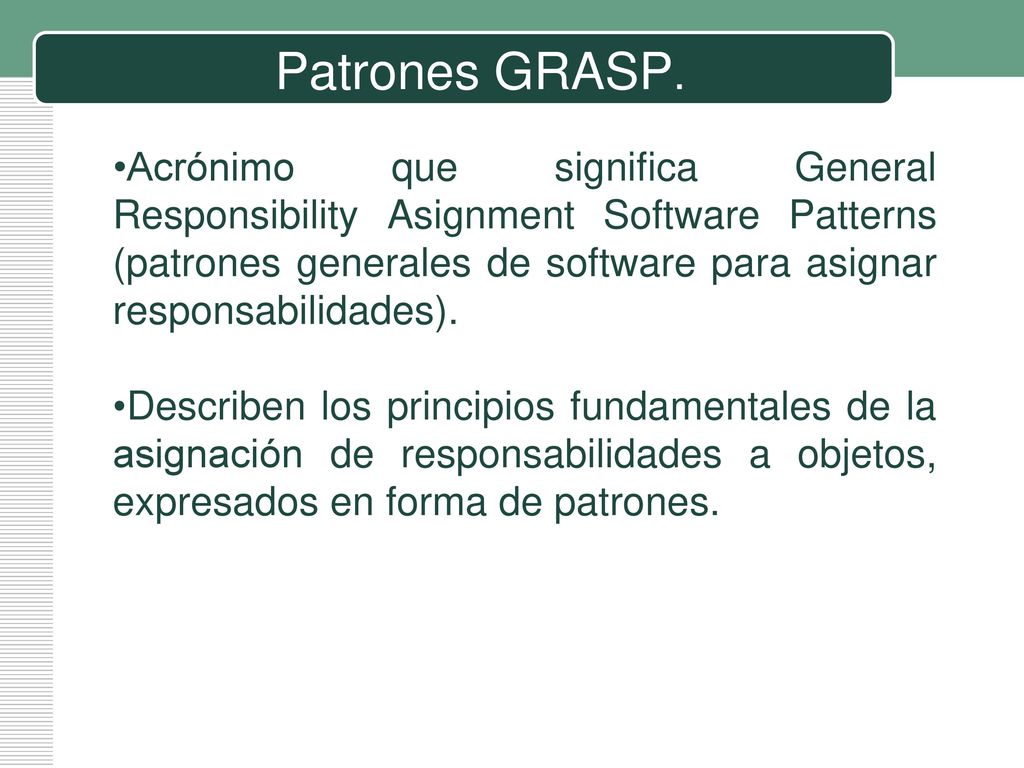

19 Patrones GRASP. Acrónimo que significa General Responsibility Asignment Software Patterns (patrones generales de software para asignar responsabilidades). Describen los principios fundamentales de la asignación de responsabilidades a objetos, expresados en forma de patrones.

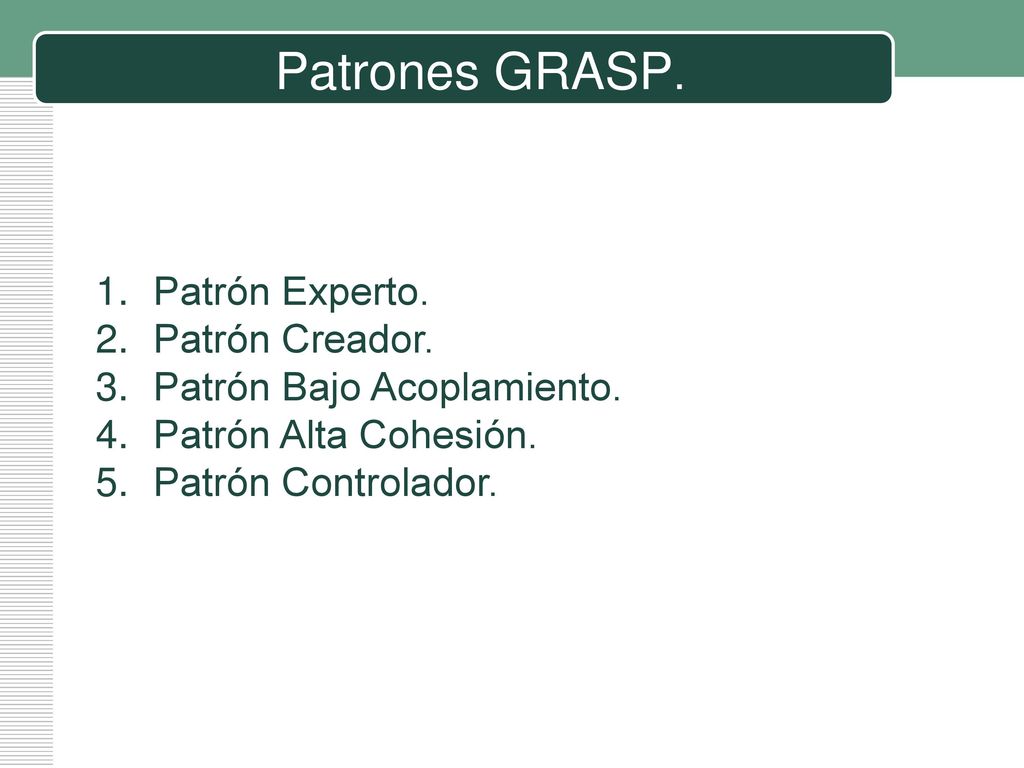

20 Patrones GRASP. Patrón Experto. Patrón Creador.
Patrón Bajo Acoplamiento. Patrón Alta Cohesión. Patrón Controlador.

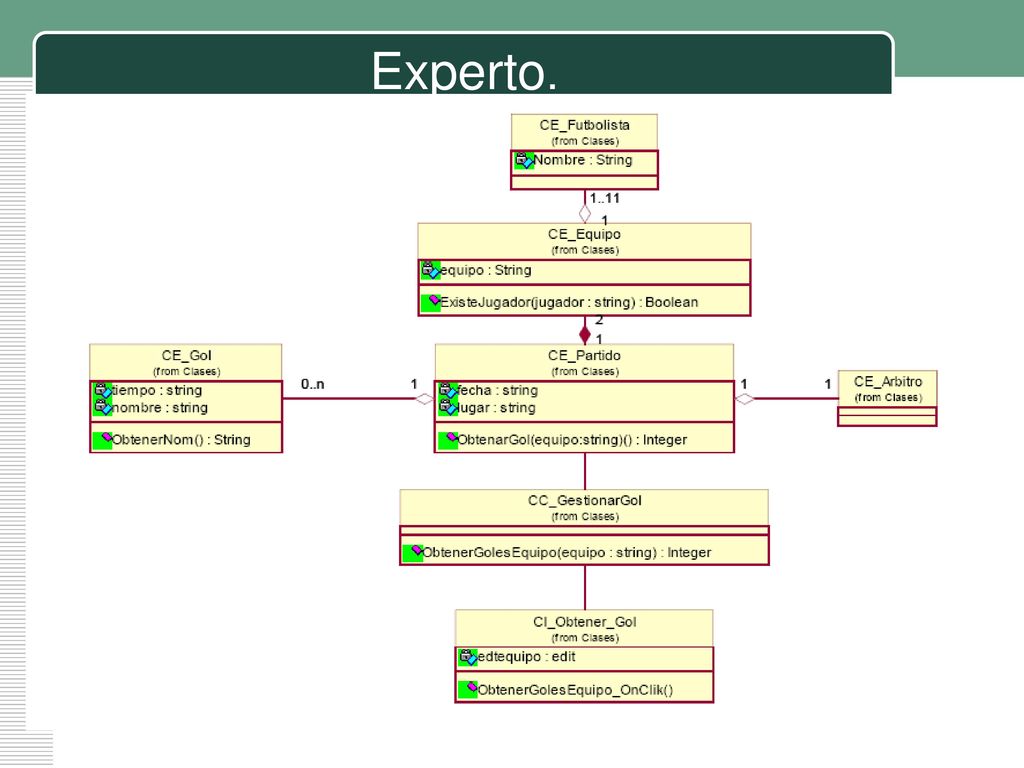

21 Experto.

22 Creador

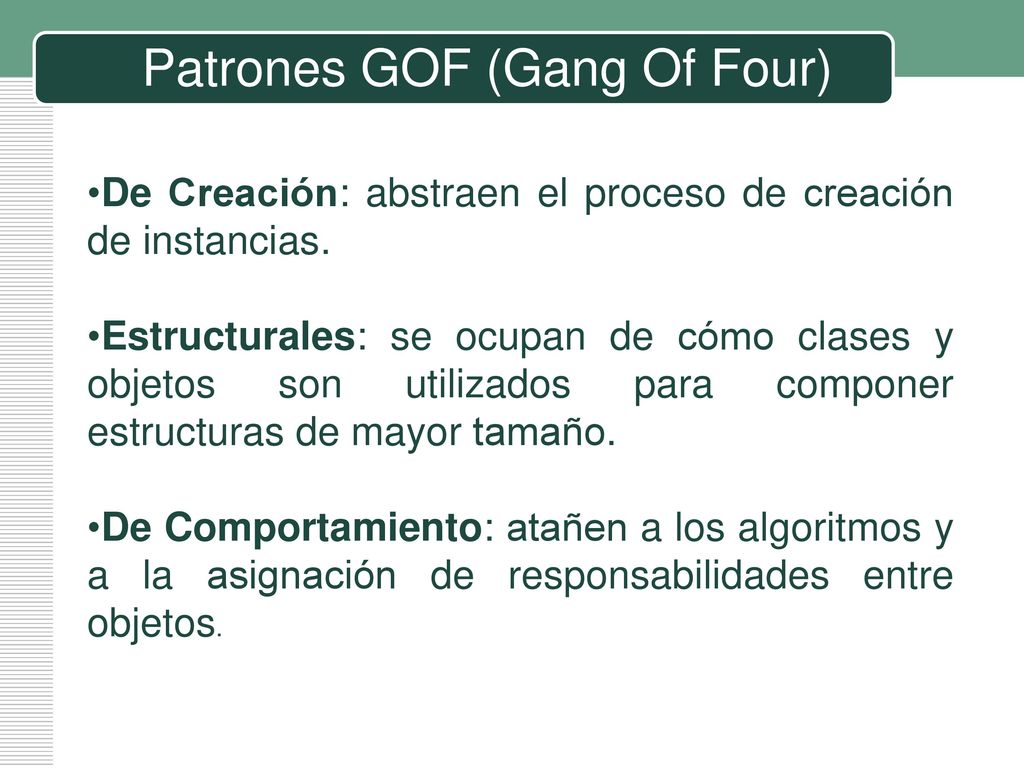

23 Patrones GOF (Gang Of Four)
De Creación: abstraen el proceso de creación de instancias. Estructurales: se ocupan de cómo clases y objetos son utilizados para componer estructuras de mayor tamaño. De Comportamiento: atañen a los algoritmos y a la asignación de responsabilidades entre objetos.

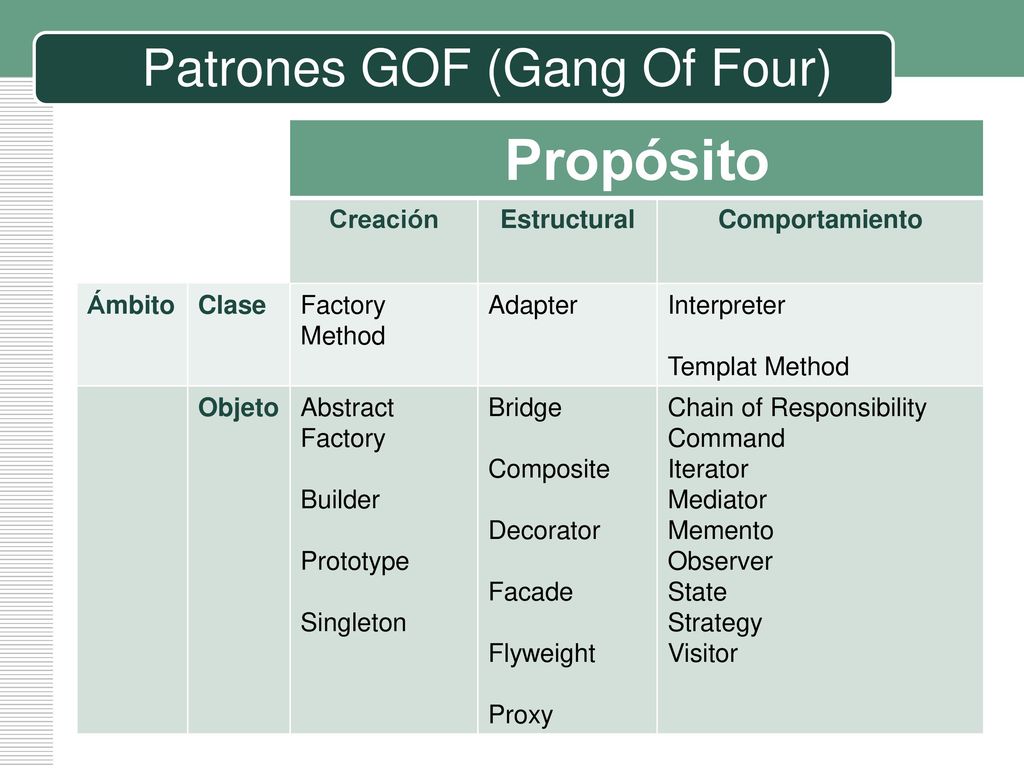

24 Patrones GOF (Gang Of Four)
Propósito Creación Estructural Comportamiento Ámbito Clase Factory Method Adapter Interpreter Templat Method Objeto Abstract Factory Builder Prototype Singleton Bridge Composite Decorator Facade Flyweight Proxy  Chain of Responsibility Command Iterator Mediator Memento Observer State Strategy Visitor

25 Patrones GOF (Gang Of Four)
Propósito Creación Estructural Comportamiento Ambito Clase Método de Fabricación Adaptador Intérprete Método plantilla Objeto Fábrica abstracta Constructor virtual Prototipo Instancia única Puente Objeto compuesto Envoltorio Fachada Peso ligero Proxy  Cadena de responsabilidad Orden Iterador Mediador Recuerdo Observador Estado Estrategia Visitante

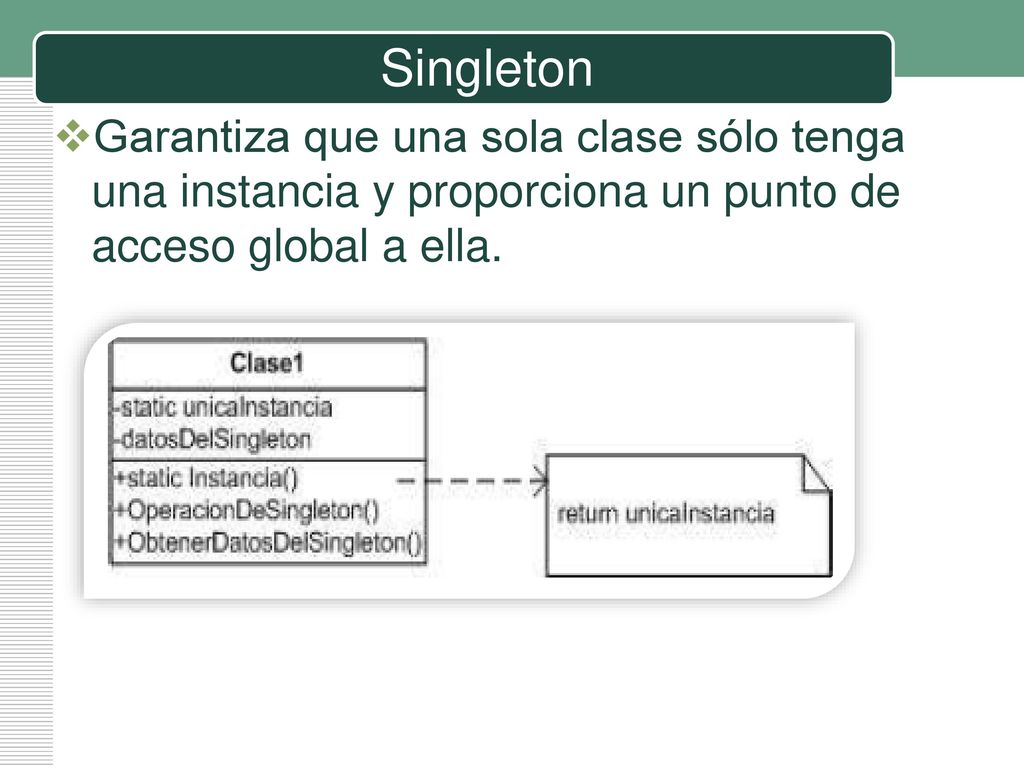

26 Singleton Garantiza que una sola clase sólo tenga una instancia y proporciona un punto de acceso global a ella.

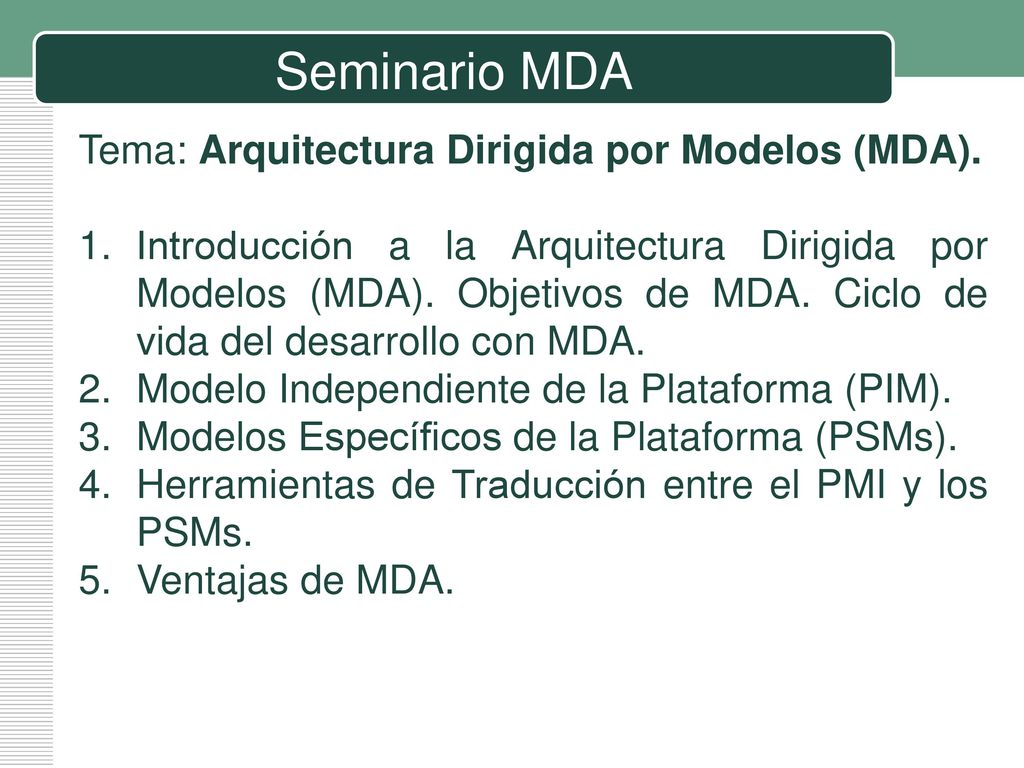

27 Seminario MDA Tema: Arquitectura Dirigida por Modelos (MDA).
Introducción a la Arquitectura Dirigida por Modelos (MDA). Objetivos de MDA. Ciclo de vida del desarrollo con MDA. Modelo Independiente de la Plataforma (PIM). Modelos Específicos de la Plataforma (PSMs). Herramientas de Traducción entre el PMI y los PSMs. Ventajas de MDA.

28 Arquitectura y Patrones de diseño.
