Variaciones en tiempo y espacio en las condiciones ambientales interiores, en la ocupación humana y en las características operacionales en un nuevo edificio.

Presentación del tema: "Variaciones en tiempo y espacio en las condiciones ambientales interiores, en la ocupación humana y en las características operacionales en un nuevo edificio."— Transcripción de la presentación:

1 Variaciones en tiempo y espacio en las condiciones ambientales interiores, en la ocupación humana y en las características operacionales en un nuevo edificio hospitalario Hospital Nuevo, construido en Chicago durante 2012 y puesta en funcionamiento en 2013

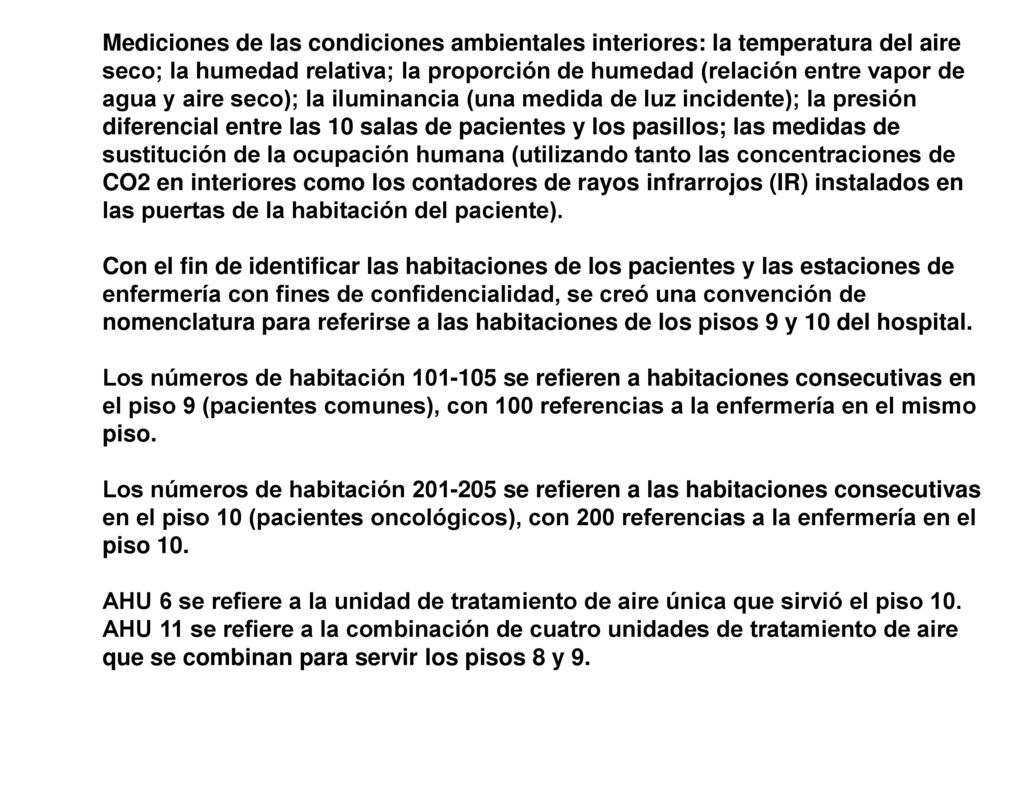

2 Mediciones de las condiciones ambientales interiores: la temperatura del aire seco; la humedad relativa; la proporción de humedad (relación entre vapor de agua y aire seco); la iluminancia (una medida de luz incidente); la presión diferencial entre las 10 salas de pacientes y los pasillos; las medidas de sustitución de la ocupación humana (utilizando tanto las concentraciones de CO2 en interiores como los contadores de rayos infrarrojos (IR) instalados en las puertas de la habitación del paciente). Con el fin de identificar las habitaciones de los pacientes y las estaciones de enfermería con fines de confidencialidad, se creó una convención de nomenclatura para referirse a las habitaciones de los pisos 9 y 10 del hospital. Los números de habitación se refieren a habitaciones consecutivas en el piso 9 (pacientes comunes), con 100 referencias a la enfermería en el mismo piso. Los números de habitación se refieren a las habitaciones consecutivas en el piso 10 (pacientes oncológicos), con 200 referencias a la enfermería en el piso 10. AHU 6 se refiere a la unidad de tratamiento de aire única que sirvió el piso 10. AHU 11 se refiere a la combinación de cuatro unidades de tratamiento de aire que se combinan para servir los pisos 8 y 9.

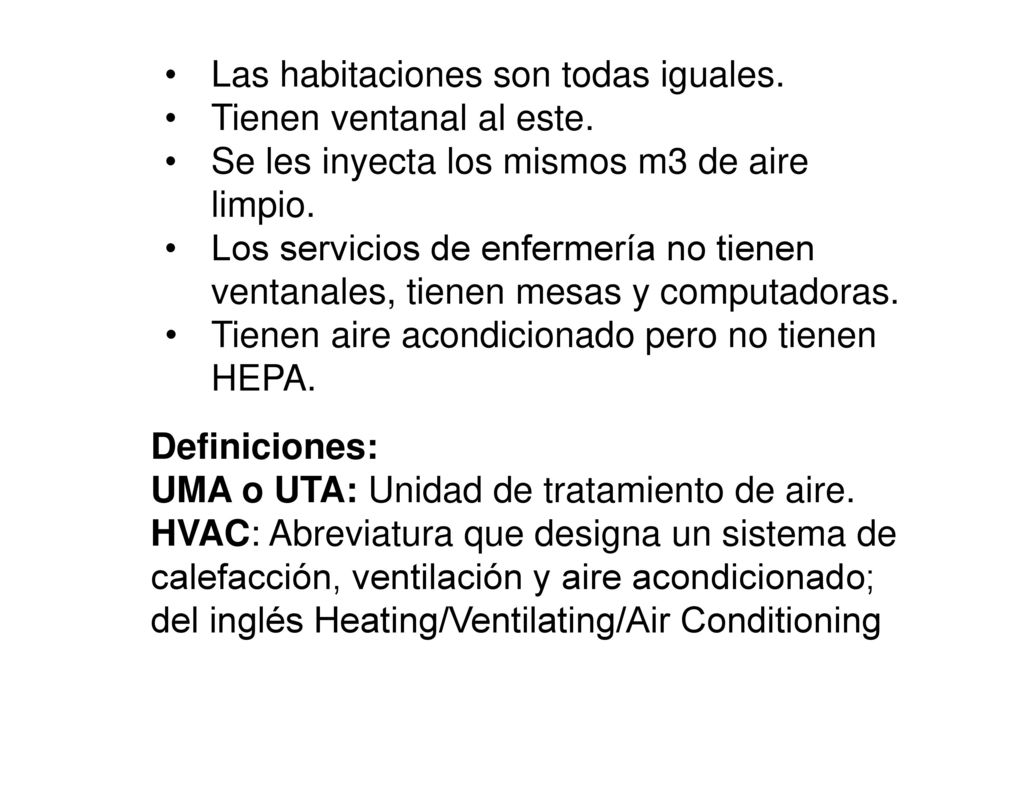

3 Las habitaciones son todas iguales.
Tienen ventanal al este. Se les inyecta los mismos m3 de aire limpio. Los servicios de enfermería no tienen ventanales, tienen mesas y computadoras. Tienen aire acondicionado pero no tienen HEPA. Definiciones: UMA o UTA: Unidad de tratamiento de aire. HVAC: Abreviatura que designa un sistema de calefacción, ventilación y aire acondicionado; del inglés Heating/Ventilating/Air Conditioning

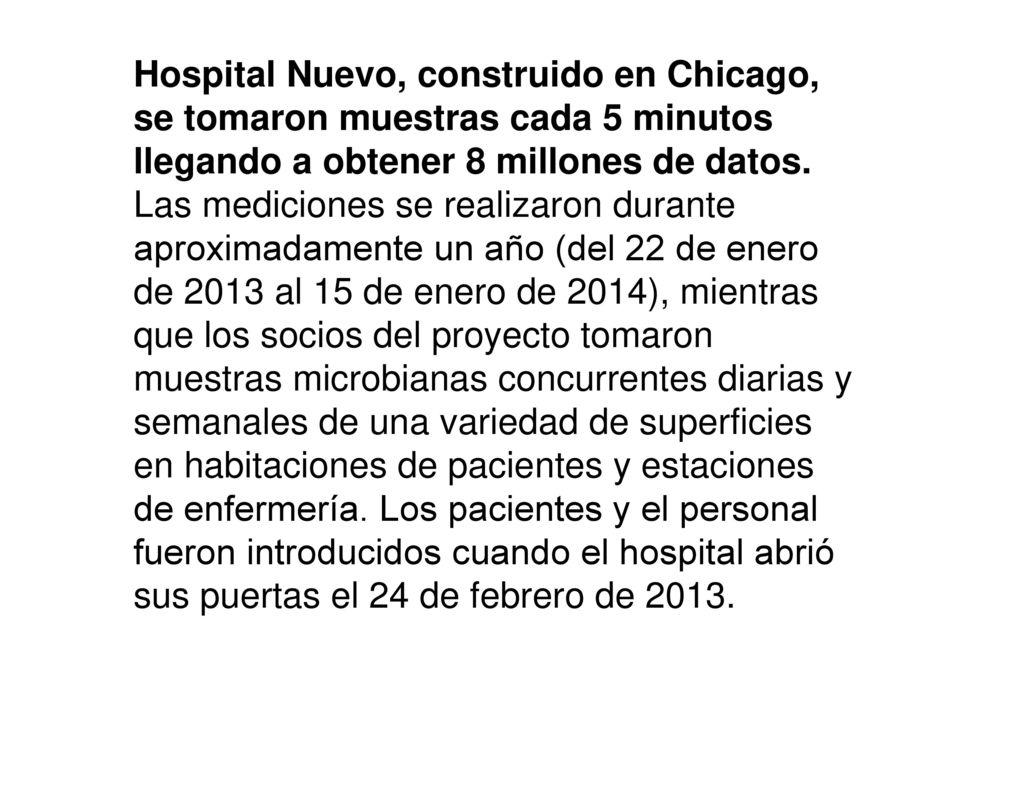

4 Hospital Nuevo, construido en Chicago, se tomaron muestras cada 5 minutos llegando a obtener 8 millones de datos.  Las mediciones se realizaron durante aproximadamente un año (del 22 de enero de 2013 al 15 de enero de 2014), mientras que los socios del proyecto tomaron muestras microbianas concurrentes diarias y semanales de una variedad de superficies en habitaciones de pacientes y estaciones de enfermería. Los pacientes y el personal fueron introducidos cuando el hospital abrió sus puertas el 24 de febrero de 2013.

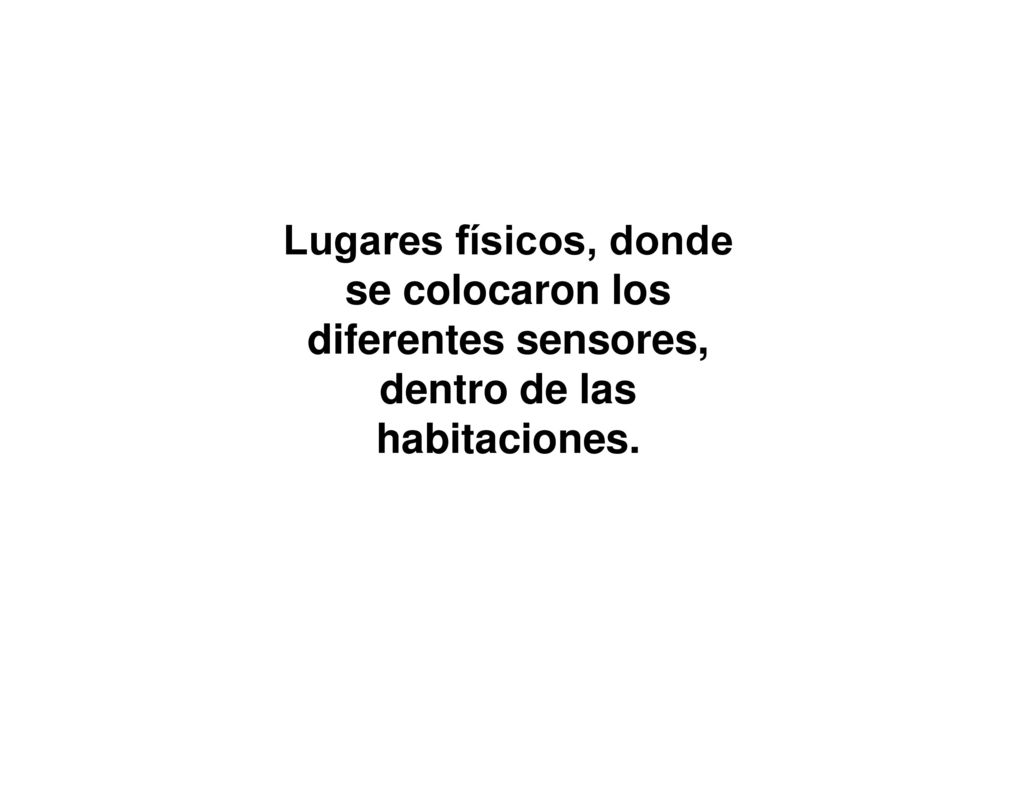

5 Lugares físicos, donde se colocaron los diferentes sensores, dentro de las habitaciones.

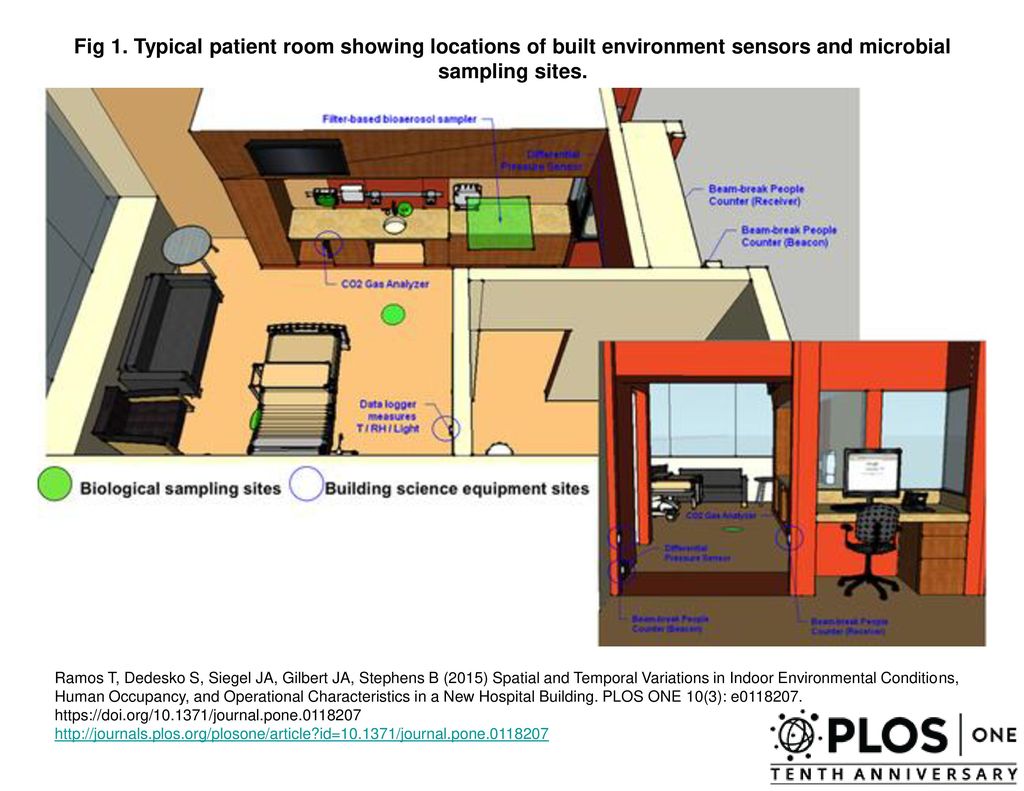

6 Fig 1. Typical patient room showing locations of built environment sensors and microbial sampling sites. Ramos T, Dedesko S, Siegel JA, Gilbert JA, Stephens B (2015) Spatial and Temporal Variations in Indoor Environmental Conditions, Human Occupancy, and Operational Characteristics in a New Hospital Building. PLOS ONE 10(3): e

7 T°, Humedad relativa, vapor de humedad e Iluminación

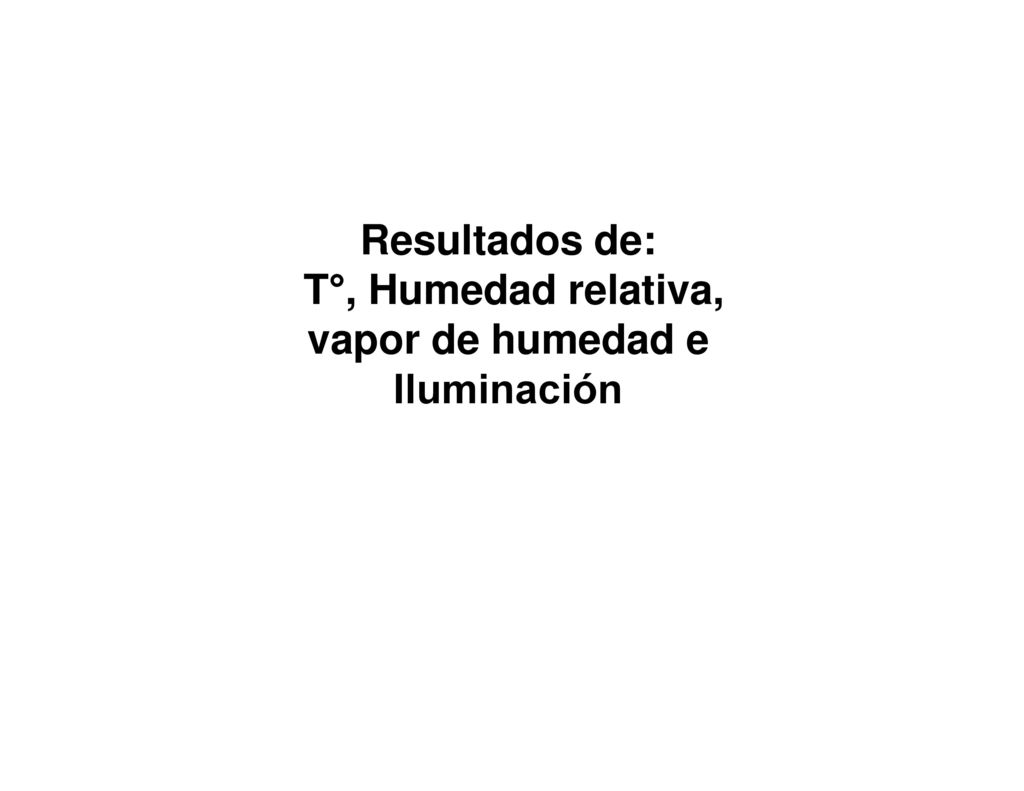

Resultados de: T°, Humedad relativa, vapor de humedad e Iluminación

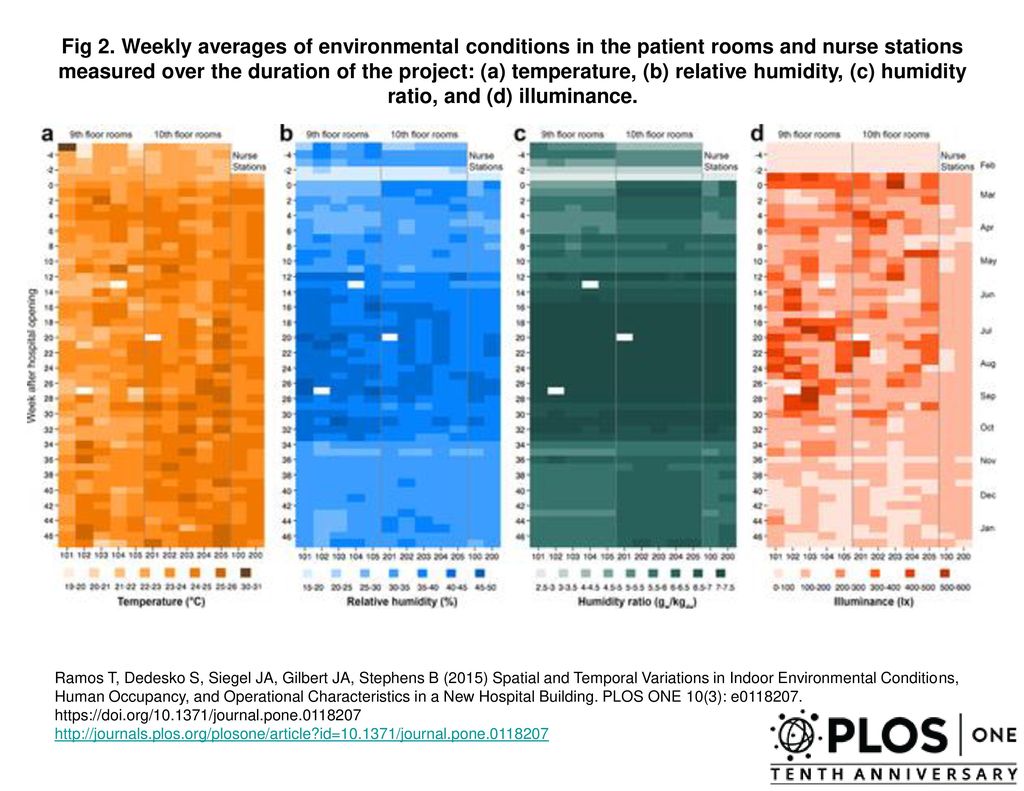

8 Fig 2. Weekly averages of environmental conditions in the patient rooms and nurse stations measured over the duration of the project: (a) temperature, (b) relative humidity, (c) humidity ratio, and (d) illuminance. Ramos T, Dedesko S, Siegel JA, Gilbert JA, Stephens B (2015) Spatial and Temporal Variations in Indoor Environmental Conditions, Human Occupancy, and Operational Characteristics in a New Hospital Building. PLOS ONE 10(3): e

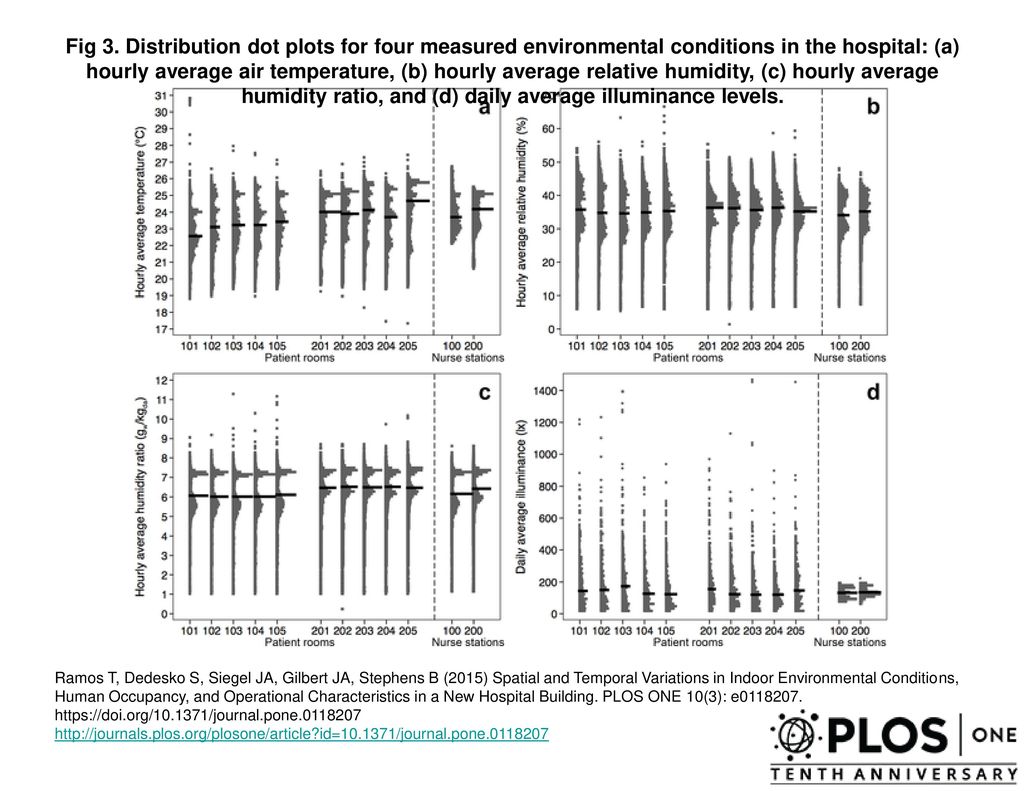

9 Fig 3. Distribution dot plots for four measured environmental conditions in the hospital: (a) hourly average air temperature, (b) hourly average relative humidity, (c) hourly average humidity ratio, and (d) daily average illuminance levels. Ramos T, Dedesko S, Siegel JA, Gilbert JA, Stephens B (2015) Spatial and Temporal Variations in Indoor Environmental Conditions, Human Occupancy, and Operational Characteristics in a New Hospital Building. PLOS ONE 10(3): e

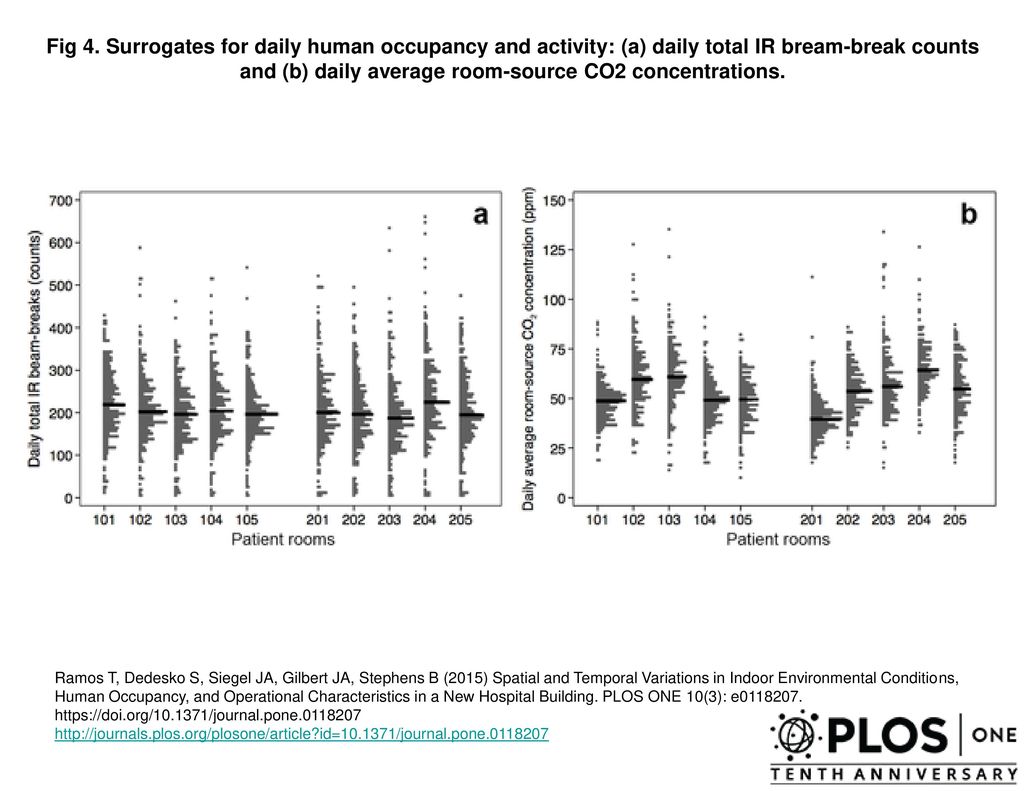

10 Fig 4. Surrogates for daily human occupancy and activity: (a) daily total IR bream-break counts and (b) daily average room-source CO2 concentrations. Ramos T, Dedesko S, Siegel JA, Gilbert JA, Stephens B (2015) Spatial and Temporal Variations in Indoor Environmental Conditions, Human Occupancy, and Operational Characteristics in a New Hospital Building. PLOS ONE 10(3): e

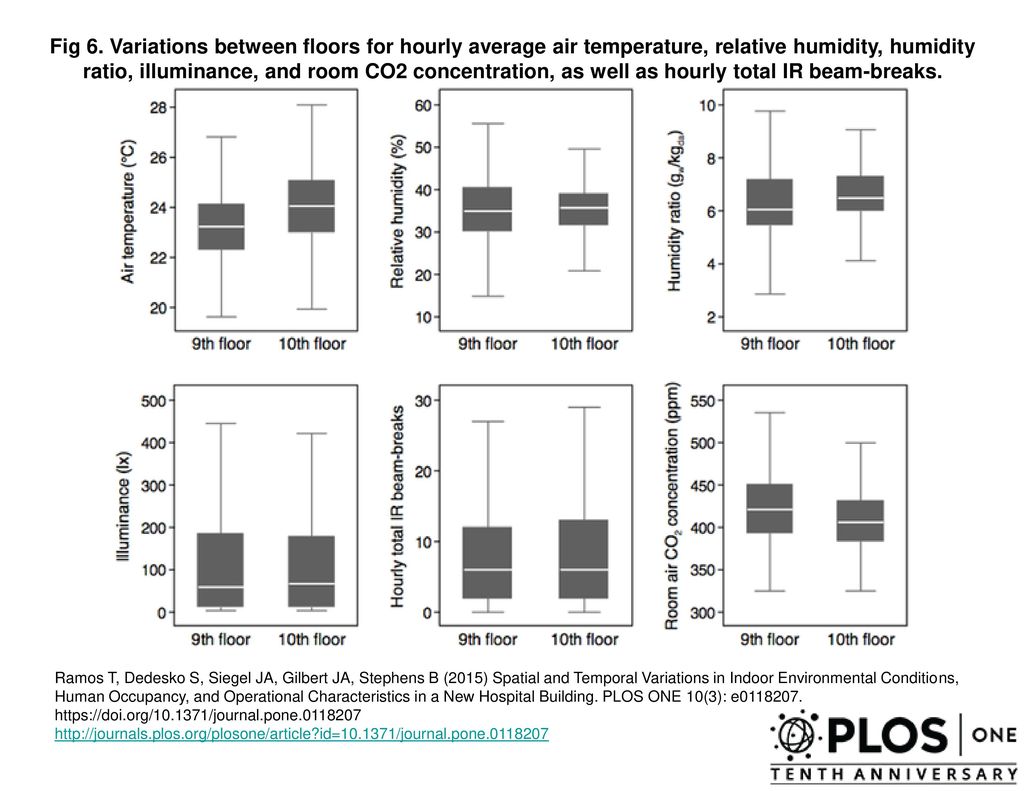

11 Fig 6. Variations between floors for hourly average air temperature, relative humidity, humidity ratio, illuminance, and room CO2 concentration, as well as hourly total IR beam-breaks. Ramos T, Dedesko S, Siegel JA, Gilbert JA, Stephens B (2015) Spatial and Temporal Variations in Indoor Environmental Conditions, Human Occupancy, and Operational Characteristics in a New Hospital Building. PLOS ONE 10(3): e

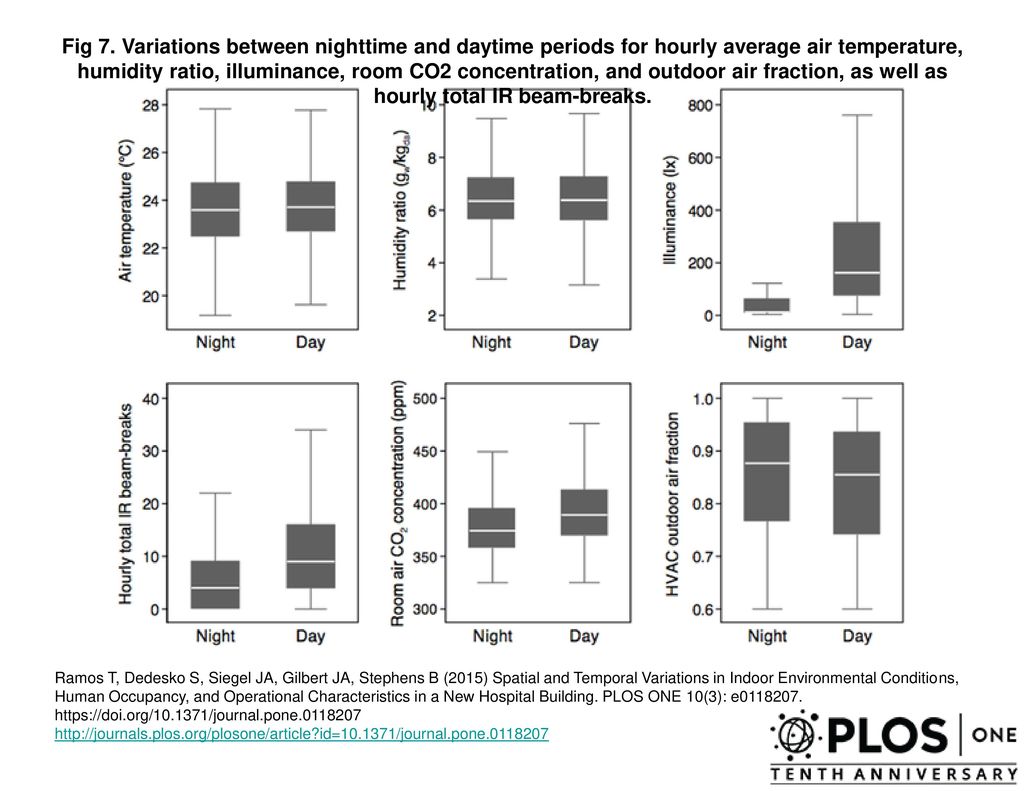

12 Fig 7. Variations between nighttime and daytime periods for hourly average air temperature, humidity ratio, illuminance, room CO2 concentration, and outdoor air fraction, as well as hourly total IR beam-breaks. Ramos T, Dedesko S, Siegel JA, Gilbert JA, Stephens B (2015) Spatial and Temporal Variations in Indoor Environmental Conditions, Human Occupancy, and Operational Characteristics in a New Hospital Building. PLOS ONE 10(3): e
