Sistemas de Producción en vivo

Presentación del tema: "Sistemas de Producción en vivo"— Transcripción de la presentación:

1 Sistemas de Producción en vivo

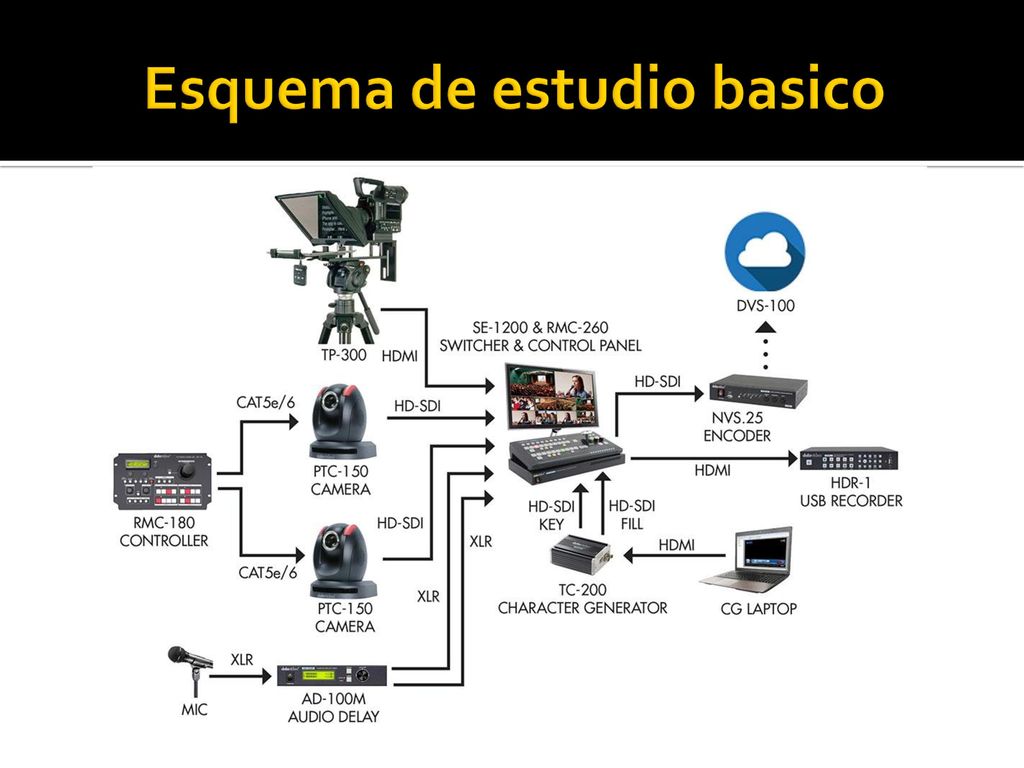

2 Esquema de estudio basico

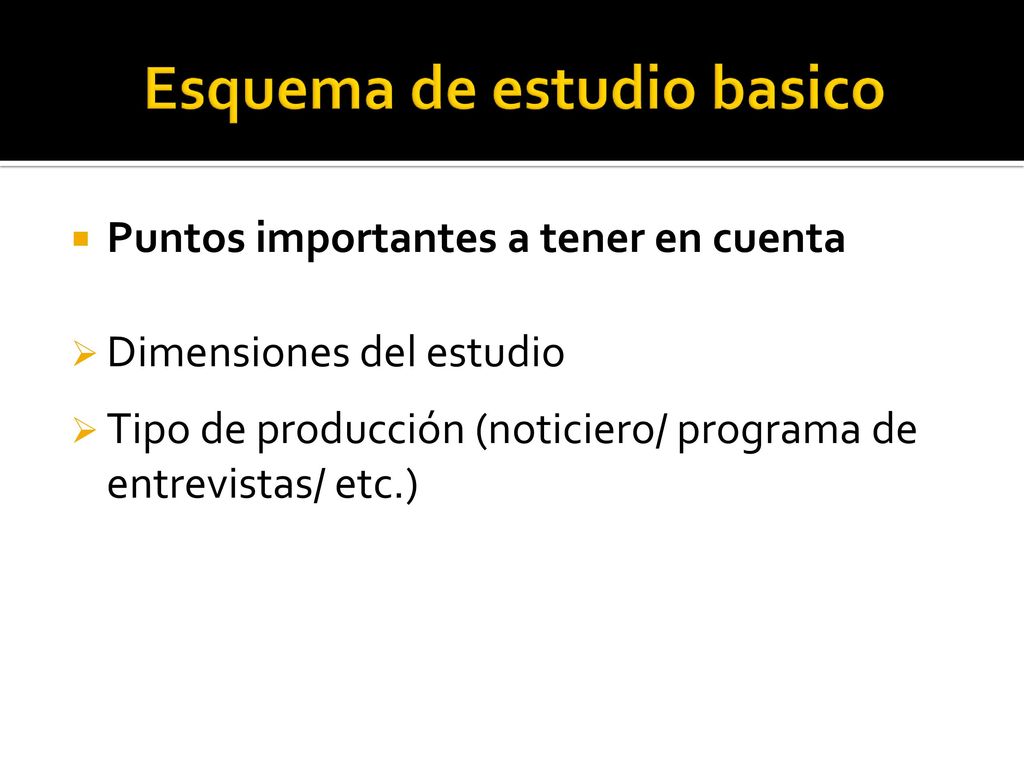

3 Esquema de estudio basico
Puntos importantes a tener en cuenta Dimensiones del estudio Tipo de producción (noticiero/ programa de entrevistas/ etc.)

4 COMPONENTES - VIDEO CAMARAS DE MANO Panasonic - AG-AC30
Cámara FULL HD /Salidas de video por: HDMI –HD / Foco de Leds incorporado Panel touch 3”/ 3 anillos manuales (enfoque, zoom e iris)

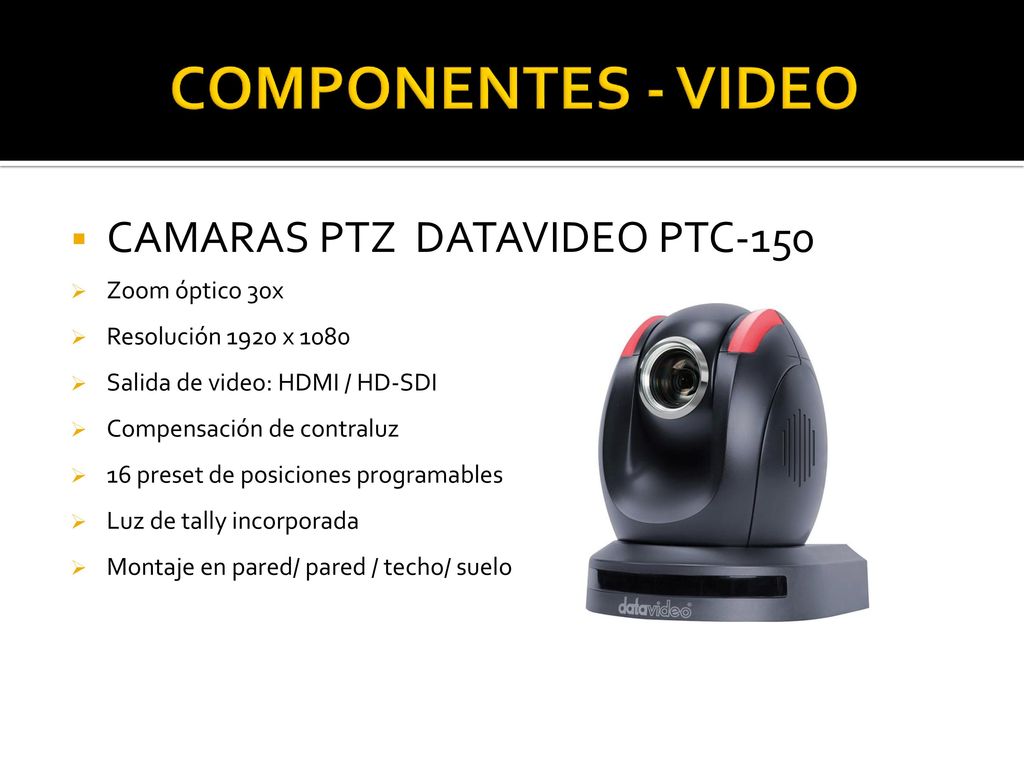

5 COMPONENTES - VIDEO CAMARAS PTZ DATAVIDEO PTC-150 Zoom óptico 30x
Resolución 1920 x 1080 Salida de video: HDMI / HD-SDI Compensación de contraluz 16 preset de posiciones programables Luz de tally incorporada Montaje en pared/ pared / techo/ suelo

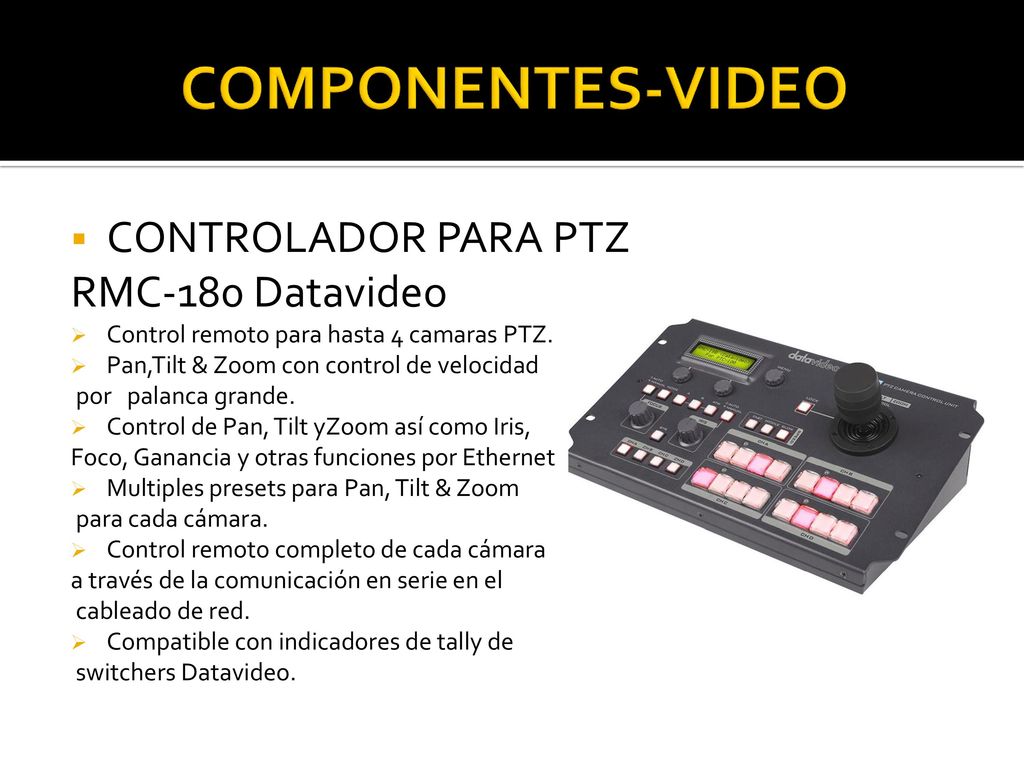

6 COMPONENTES-VIDEO CONTROLADOR PARA PTZ RMC-180 Datavideo
Control remoto para hasta 4 camaras PTZ. Pan,Tilt & Zoom con control de velocidad por palanca grande. Control de Pan, Tilt yZoom así como Iris, Foco, Ganancia y otras funciones por Ethernet Multiples presets para Pan, Tilt & Zoom  para cada cámara. Control remoto completo de cada cámara a través de la comunicación en serie en el cableado de red. Compatible con indicadores de tally de switchers Datavideo.

7 COMPONENTES-AUDIO AUDIO Micrófonos Cableados Inalámbricos

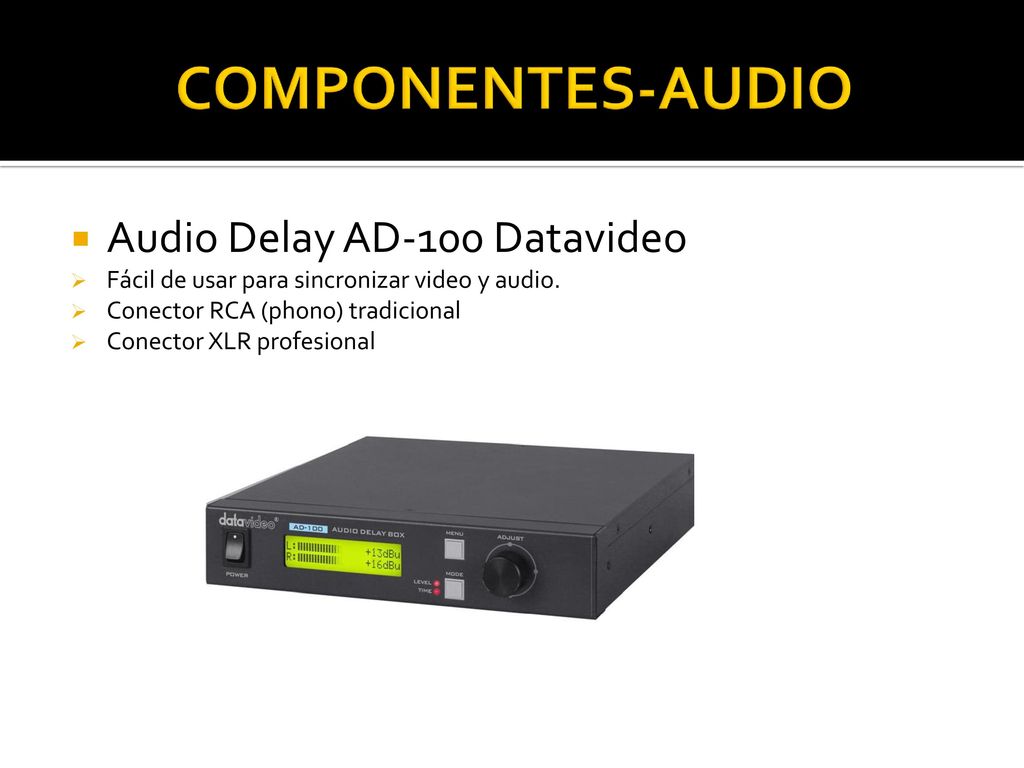

8 COMPONENTES-AUDIO Audio Delay AD-100 Datavideo
Fácil de usar para sincronizar video y audio. Conector RCA (phono) tradicional Conector XLR profesional

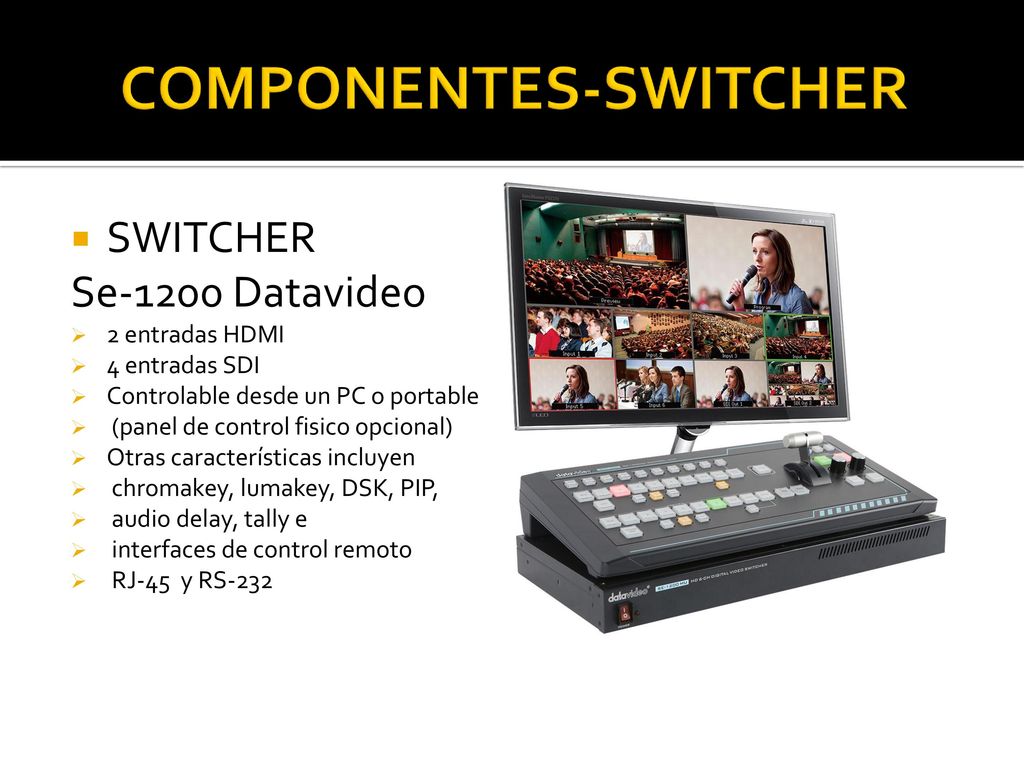

9 COMPONENTES-SWITCHER
Se-1200 Datavideo 2 entradas HDMI 4 entradas SDI Controlable desde un PC o portable (panel de control fisico opcional) Otras características incluyen chromakey, lumakey, DSK, PIP, audio delay, tally e interfaces de control remoto RJ-45 y RS-232

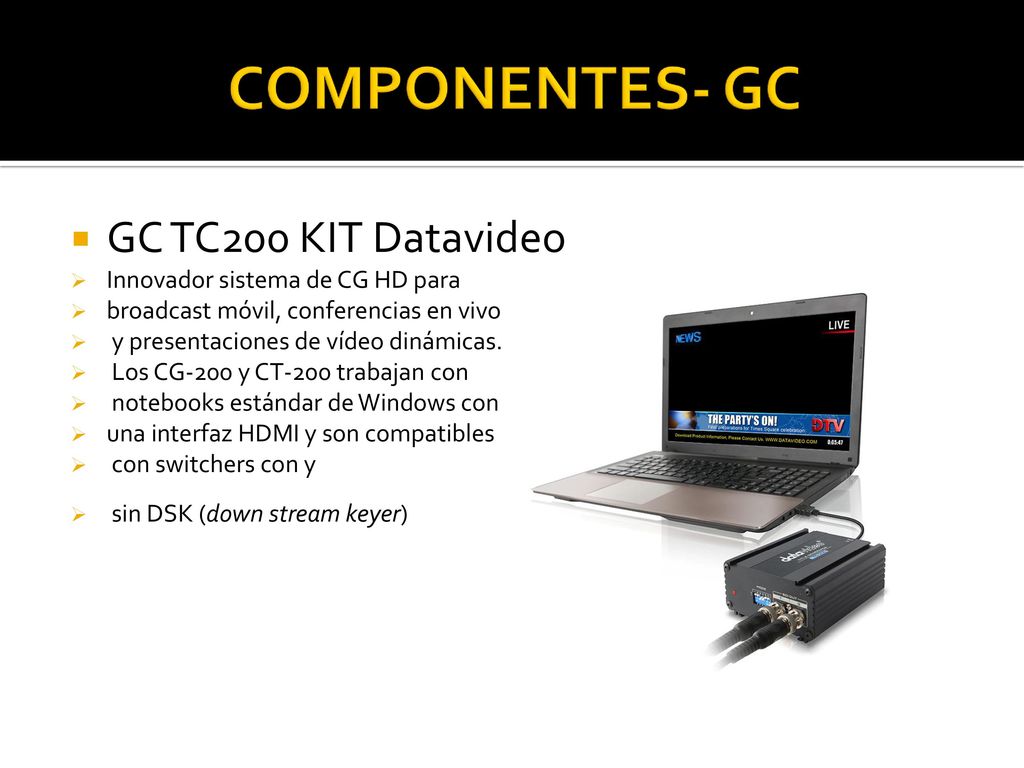

10 COMPONENTES- GC GC TC200 KIT Datavideo Innovador sistema de CG HD para
broadcast móvil, conferencias en vivo y presentaciones de vídeo dinámicas. Los CG-200 y CT-200 trabajan con notebooks estándar de Windows con una interfaz HDMI y son compatibles con switchers con y sin DSK (down stream keyer)

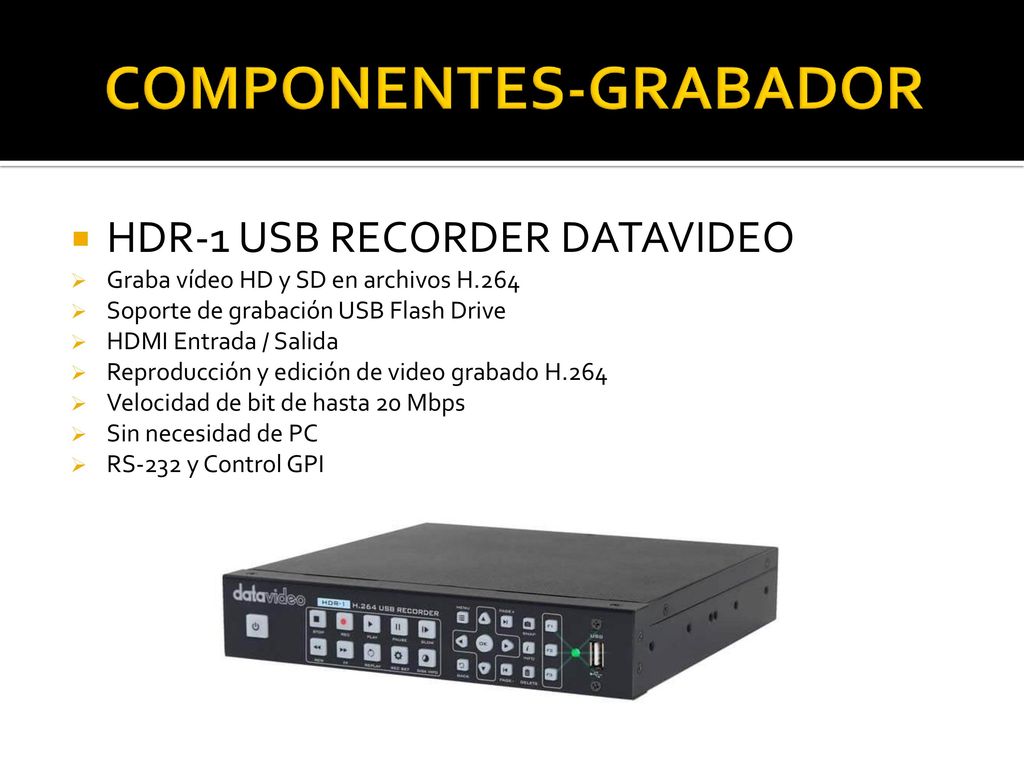

11 COMPONENTES-GRABADOR
HDR-1 USB RECORDER DATAVIDEO Graba vídeo HD y SD en archivos H.264 Soporte de grabación USB Flash Drive HDMI Entrada / Salida Reproducción y edición de video grabado H.264 Velocidad de bit de hasta 20 Mbps Sin necesidad de PC RS-232 y Control GPI

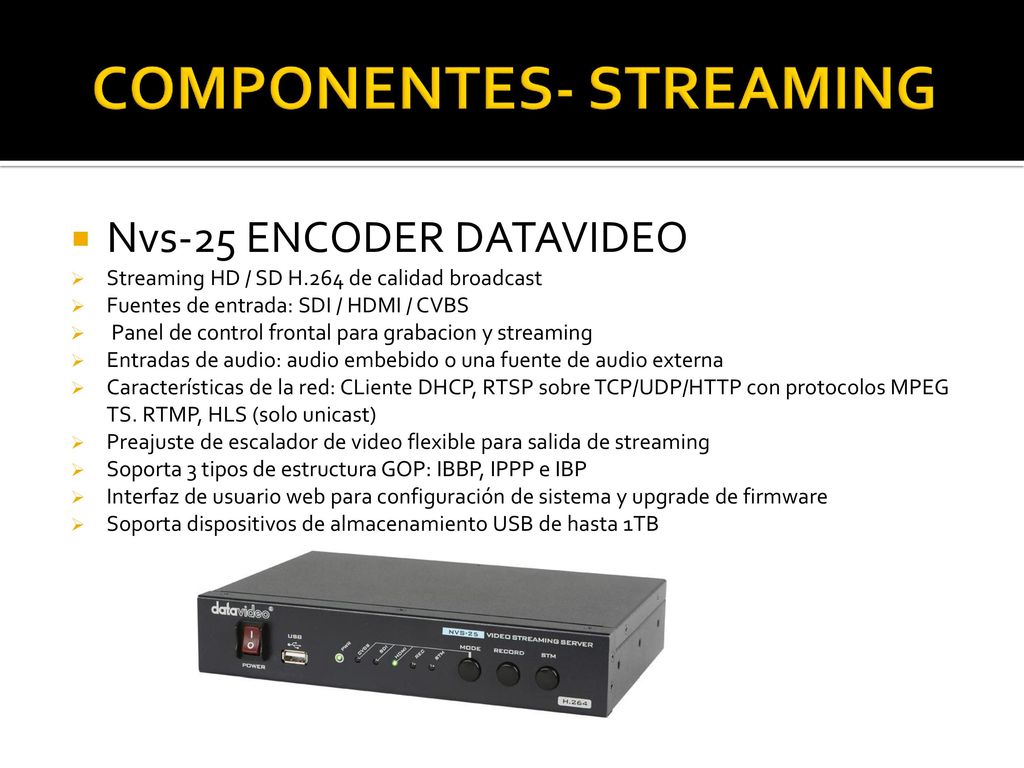

12 COMPONENTES- STREAMING
Nvs-25 ENCODER DATAVIDEO Streaming HD / SD H.264 de calidad broadcast Fuentes de entrada: SDI / HDMI / CVBS   Panel de control frontal para grabacion y streaming Entradas de audio: audio embebido o una fuente de audio externa  Características de la red: CLiente DHCP, RTSP sobre TCP/UDP/HTTP con protocolos MPEG TS. RTMP, HLS (solo unicast) Preajuste de escalador de video flexible para salida de streaming Soporta 3 tipos de estructura GOP: IBBP, IPPP e IBP Interfaz de usuario web para configuración de sistema y upgrade de firmware Soporta dispositivos de almacenamiento USB de hasta 1TB

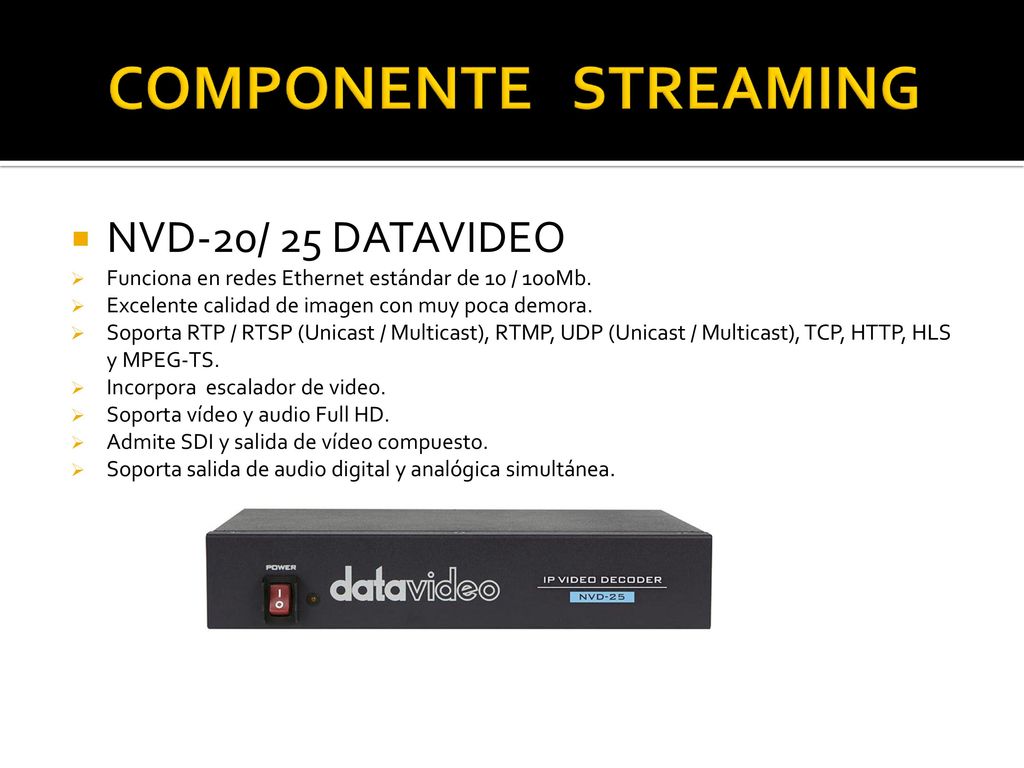

13 COMPONENTE STREAMING NVD-20/ 25 DATAVIDEO
Funciona en redes Ethernet estándar de 10 / 100Mb. Excelente calidad de imagen con muy poca demora. Soporta RTP / RTSP (Unicast / Multicast), RTMP, UDP (Unicast / Multicast), TCP, HTTP, HLS y MPEG-TS. Incorpora escalador de video. Soporta vídeo y audio Full HD. Admite SDI y salida de vídeo compuesto. Soporta salida de audio digital y analógica simultánea.

14 COMPONENTES STREAMING
DVS-100P Servidor de Stream Server Conecte un codificador a múltiples decodificadores en cualquier parte del mundo. Proporciona flujos RTMP y HLS para reproducción en VLC y otros reproductores Cree una red simple de entrega de contenido de bajo costo (CDN) Vídeo a la carta La lista de canales se publica automáticamente a los decodificadores NVD que permiten la funcionalidad IPTV Reproductor de vídeo incorporado compatible con OS X, Windows, iOS y Android Restringir la visualización de ciertos canales a los titulares de cuentas registradas (Pay-Per-View)
