1 MEDIDA DE RADÓN Y CÁMARA DE ATMÓSFERA CONTROLADA DEL INTE-UPC
ArturoVargas Drechsler Apectos básicos del radón en el Medio Ambiente. Santander de Julio 2002

2 ÍNDICE 1) Sistemas de medida de la concentración de radón.
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC ÍNDICE 1) Sistemas de medida de la concentración de radón. · Características y clasificación. · Fiabilidad en la medida de la concentración de radón. 2) Características de las cámaras de radón. Cámara de radón del INTE -UPC. 3) Resultados preliminares de la campaña de intercomparación de sistemas pasivos de medida de la concentración de radón entre diversos Laboratorios españoles organizada por el CSN.

3 CRITERIOS DE SELECCIÓN DE LOS SISTEMAS DE MEDIDA DEL RADÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CRITERIOS DE SELECCIÓN DE LOS SISTEMAS DE MEDIDA DEL RADÓN · Concetración de radón / descendientes. · Rango de medida (viviendas, minas, exteriores,..). · Periodo de integración: en continuo, integrador o por toma de muetras. · Sensibilidad: cpm por Bq m-3; trazas/cm -2 por Bq m -3 h · Fondo del equipo. · Tiempo de respuesta. · Influencia de las condiciones ambientales: humedad relativa, temperatura, presión, aerosoles y torón. · Detectores Activos / pasivos. · Autonomía del sistema de medida. · Transportabilidad del equipo.

4 ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE.
MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC SISTEMAS DE DETECCIÓN Sistemas de medida en continuo: investigación, medidas de remedio, protección radiológica y utilización en los laboratorios de referencia. · Cámaras de ionización. · Electrodeposición de Po-218. · Cámaras de Centelleo o de Lucas (ZnS). Sistemas de medida integradores: campañas de medida a gran escala en viviendas, lugares de trabajo, minas, cuevas, balnearios, ... · Detectores de carbón activado. · Detectores de trazas (CR-39, Makrofol y LR-115). · Electretes.

5 CÁMARA DE IONIZACIÓN atmos 12 x alphaguard
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CÁMARA DE IONIZACIÓN atmos 12 x alphaguard

6 DEPOSICIÓN ELECTROSTÁTICA DE Po-218
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC DEPOSICIÓN ELECTROSTÁTICA DE Po-218 Radhome Radim 3 Doseman RM2000

7 CÁMARA DE CENTELLEO O DE LUCAS
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CÁMARA DE CENTELLEO O DE LUCAS 200P 300A Fotomultiplicador AB-5 Cámaras ZnS Prassi

8 CARBÓN ACTIVADO Espectro con detector de INa Canister INTE
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CARBÓN ACTIVADO Cinta adhesiva Rejilla Filtro Desecante (SILICA-GEL) Carbón Anillo de sujeción Tapa extraída durante la exposición Espuma adherida a la tapa para asegurar la sujeción de los componentes Montaje del Canister 150 300 450 600 750 900 1050 C a n l 250 500 1000 1250 1500 1750 2000 u e t s 2 1 4 P b B i Espectro con detector de INa Canister INTE

9 TRAZAS Fotografía de las trazas en LR-115 Aumentos: 40
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC TRAZAS Filtro Tapa Protección Soporte LR-115 LR-115 Volumen detección Fotografía de las trazas en LR-115 Aumentos: 40 Tamaño : 2 x 2 mm LR INTE

10 ELECTRETES Rad elec E-Perm S Lector de Voltaje Cámara de ionización S
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC ELECTRETES Cámara de ionización S 250 ml Teflón Rad elec E-Perm S Lector de Voltaje

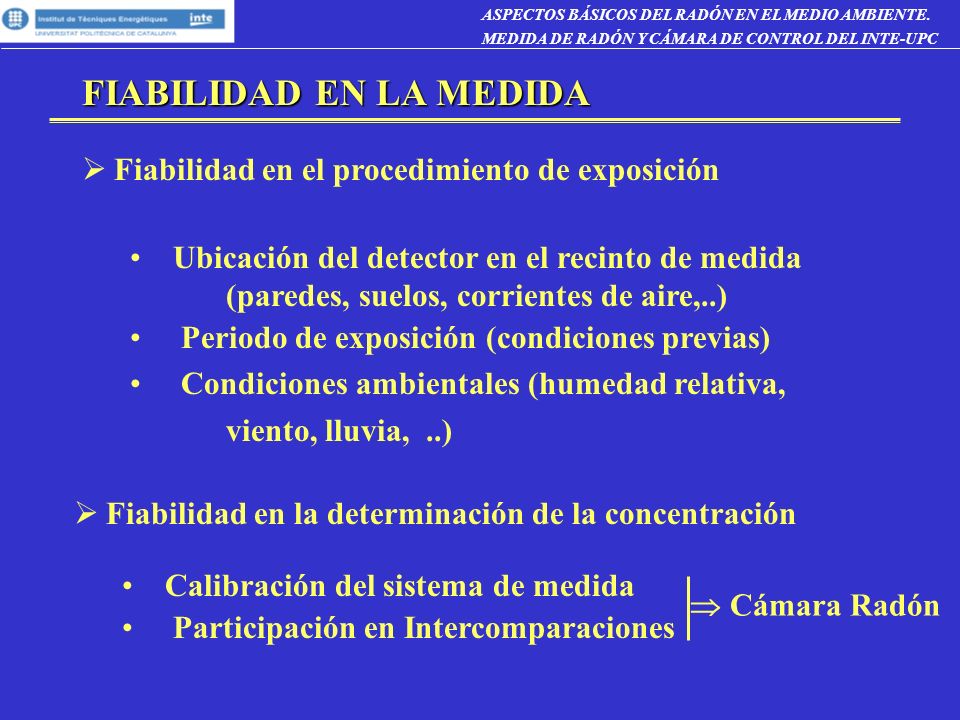

11 FIABILIDAD EN LA MEDIDA
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC FIABILIDAD EN LA MEDIDA Fiabilidad en el procedimiento de exposición Ubicación del detector en el recinto de medida (paredes, suelos, corrientes de aire,..) Periodo de exposición (condiciones previas) Condiciones ambientales (humedad relativa, viento, lluvia, ..) Fiabilidad en la determinación de la concentración Calibración del sistema de medida Participación en Intercomparaciones  Cámara Radón

12 Instrumentos a calibrar
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC DISEÑO DE CÁMARAS CON ATMÓSFERAS CONTROLADAS DE RADÓN Trazabilidad a un centro de referencia Sistema patrón de medida de radón Fuente de radón Atmósfera de referencia Sistema de medida de descendientes del radón Sistema de control de la exhalacíón Instrumentos a calibrar Sistema de control de la ventilación Sistema de medida de aerosoles Sistema de control de la temperatura y humedad Sistema de generación de aerosoles Volumen de control CÁMARA DE RADÓN

13 CARACTERÍSTICAS DE LAS CÁMARAS CON ATMÓSFERAS DE RADÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CARACTERÍSTICAS DE LAS CÁMARAS CON ATMÓSFERAS DE RADÓN Requisitos de la Norma ISO referentes al radón. · Precisión en la medida: 7 % (k=2). · Trazabilidad documentada. ·Homogeneidad de la concentración de radón: 5 % · Estabilidad de la concentración de radón:  10 %

14 RANGOS DE FUNCIONAMIENTO DE LAS CÁMARAS CON ATMÓSFERAS DE RADÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC RANGOS DE FUNCIONAMIENTO DE LAS CÁMARAS CON ATMÓSFERAS DE RADÓN

15 CÁMARA DE RADÓN DEL INTE - UPC
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CÁMARA DE RADÓN DEL INTE - UPC La cámara está dotada de equipos de medida y sistemas automáticos de control que permiten reproducir atmósferas con diferentes concentraciones de radón y descendientes, así como variar las condiciones climáticas Incorpora sistemas de seguridad de acuerdo con su carácter de instalación radiactiva La calidad en la medida de la concentración de radón se consigue mediante dos vías: La calibración de un sistema de medida , desarrollado por el INTE, utilizando una actividad conocida de radón trazada al PTB alemán La participación en intercomparaciones con otros centros de referencia europeos

16 CARACTERÍSTICAS BÁSICAS DE LA CÁMARA DE RADÓN DEL INTE-UPC
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CARACTERÍSTICAS BÁSICAS DE LA CÁMARA DE RADÓN DEL INTE-UPC

17 CONTROL DE LA CONCENTRACIÓN RADÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CONTROL DE LA CONCENTRACIÓN RADÓN

18 TRAZABILIDAD DE LA MEDIDA
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC TRAZABILIDAD DE LA MEDIDA E1 E2 E3 R1 R2 ESFERA T1 P1 P2 T2 Recipiente de Radón E4 A1 B1 Aire sintético Bomba de vacío Sistema de medida patrón Recipiente con Actividad de referencia

19 Resultados de la intercomparación
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC Resultados de la intercomparación

20 FOTOGRAFÍA CÁMARA DE RADÓN DEL INTE-UPC
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC FOTOGRAFÍA CÁMARA DE RADÓN DEL INTE-UPC

21 PARTICIPANTES EN LA INTERCOMPARACIÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC PARTICIPANTES EN LA INTERCOMPARACIÓN

22 Detectores de trazas y electretes LST
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC LR-115 CR-39 Radosys Electrete E-perm CR-39 Landauer NRPB SSI KfK Detectores de trazas y electretes LST Exposición de canisters y electretes SST en el interior de la cámara de radón

23 RESULTADOS PRELIMINARES DE LA INTERCOMPARACIÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC RESULTADOS PRELIMINARES DE LA INTERCOMPARACIÓN

24 RESULTADOS PRELIMINARES DE LA INTERCOMPARACIÓN
ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE. MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC RESULTADOS PRELIMINARES DE LA INTERCOMPARACIÓN

25 ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE.
MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CONCLUSIONES Se han revisado los parámetros que caracterizan los sistemas de medida de la concentración de radón. Se han clasificado por su uso en sistemas de medida en continuo e integradores.

26 ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE.
MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CONCLUSIONES Se han revisado los requisitos que deben cumplir las cámaras de radón: condiciones de radón, climáticas y aerosoles. Actualmente en España se dispone de una cámara de radón de referencia trazada al PTB, con capacidad para la realización de calibraciones de sistemas de medida de la concentración de radón , tanto activos como pasivos.

27 ASPECTOS BÁSICOS DEL RADÓN EN EL MEDIO AMBIENTE.
MEDIDA DE RADÓN Y CÁMARA DE CONTROL DEL INTE-UPC CONCLUSIONES Los resultados preliminares de la intercomparación de sistemas de medida pasivos utilizados por Laboratorios españoles han mostrado su nivel de fiabilidad así como las posibles mejoras.
