2 4QAM La modulación 4-QAM contiene 4 valores binarios: 00, 01, 10, 11. Los cuales corresponden a una determinada fase, el cambio de fase entre uno y otro es de 90°.

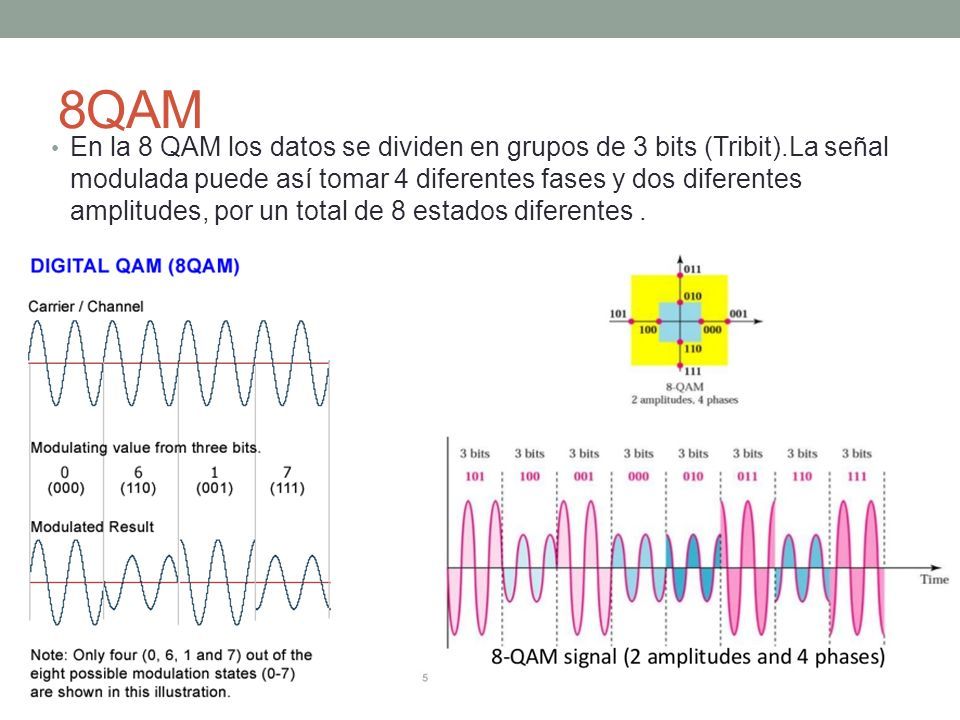

3 8QAM En la 8 QAM los datos se dividen en grupos de 3 bits (Tribit).La señal modulada puede así tomar 4 diferentes fases y dos diferentes amplitudes, por un total de 8 estados diferentes.

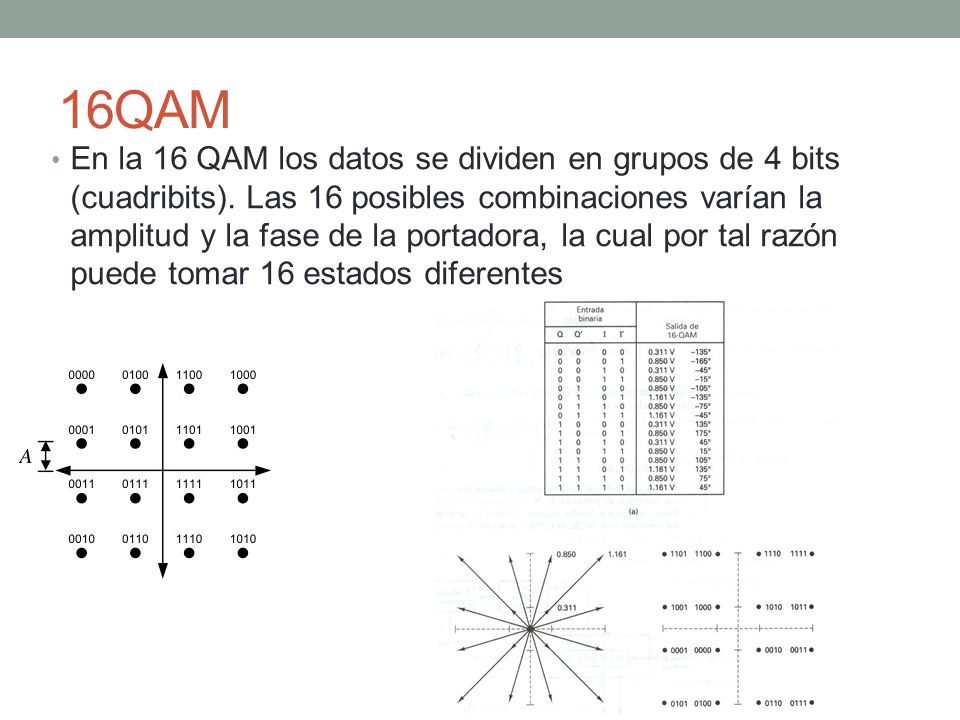

4 16QAM En la 16 QAM los datos se dividen en grupos de 4 bits (cuadribits). Las 16 posibles combinaciones varían la amplitud y la fase de la portadora, la cual por tal razón puede tomar 16 estados diferentes

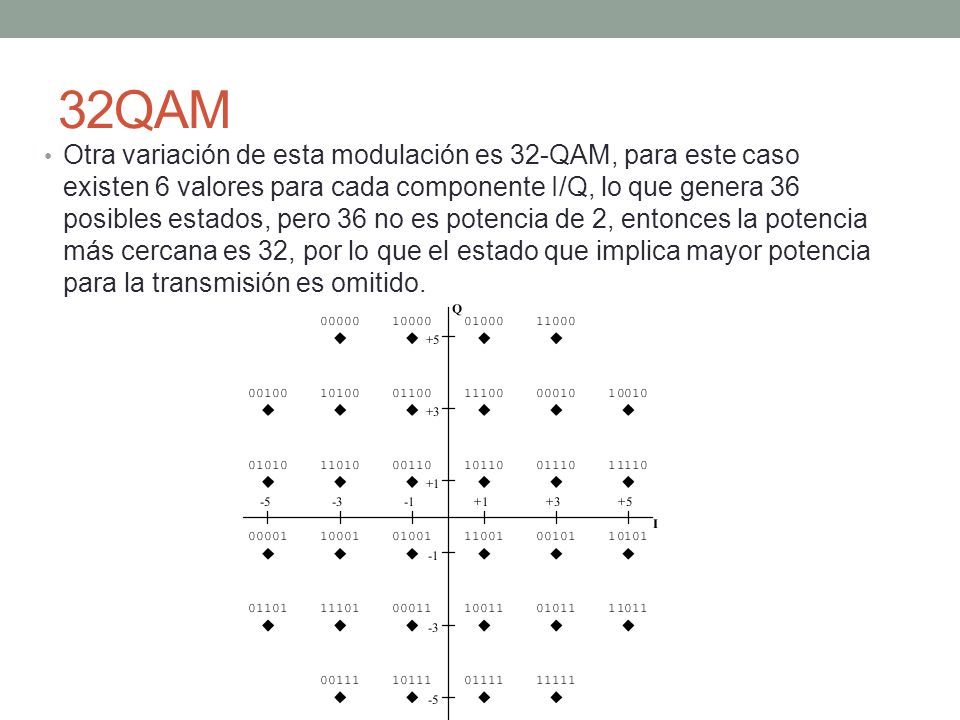

5 32QAM Otra variación de esta modulación es 32-QAM, para este caso existen 6 valores para cada componente I/Q, lo que genera 36 posibles estados, pero 36 no es potencia de 2, entonces la potencia más cercana es 32, por lo que el estado que implica mayor potencia para la transmisión es omitido.

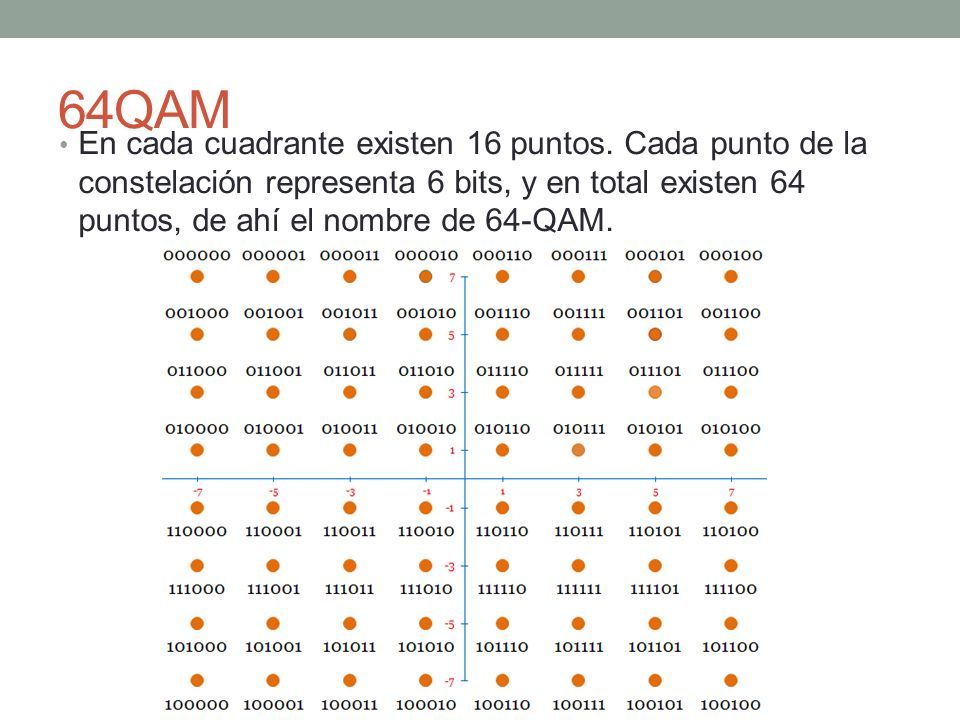

6 64QAM En cada cuadrante existen 16 puntos. Cada punto de la constelación representa 6 bits, y en total existen 64 puntos, de ahí el nombre de 64-QAM.

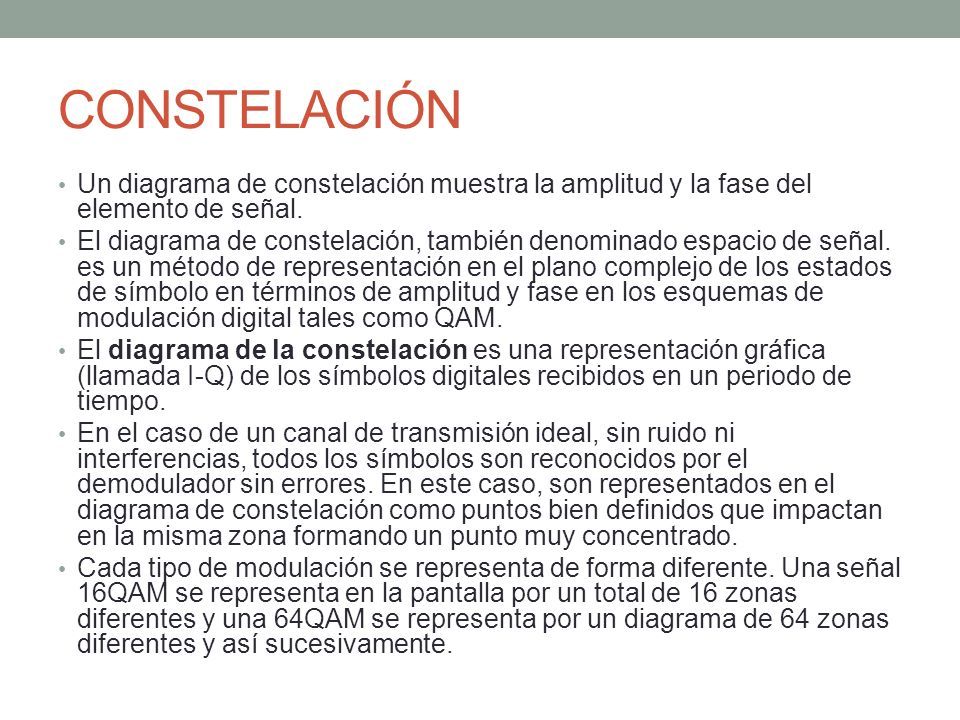

7 256QAM la señal modulada tiene variaciones en amplitud y fase. En cada cuadrante existen 64 puntos. Cada punto de la constelación representa 8 bits y en total existen 256 puntos, de ahí el nombre de 256-QAM.
