1 RM: Secuencias básicas y repaso de conceptos Dra. Martín Boizas Servicio de Radiodiagnóstico

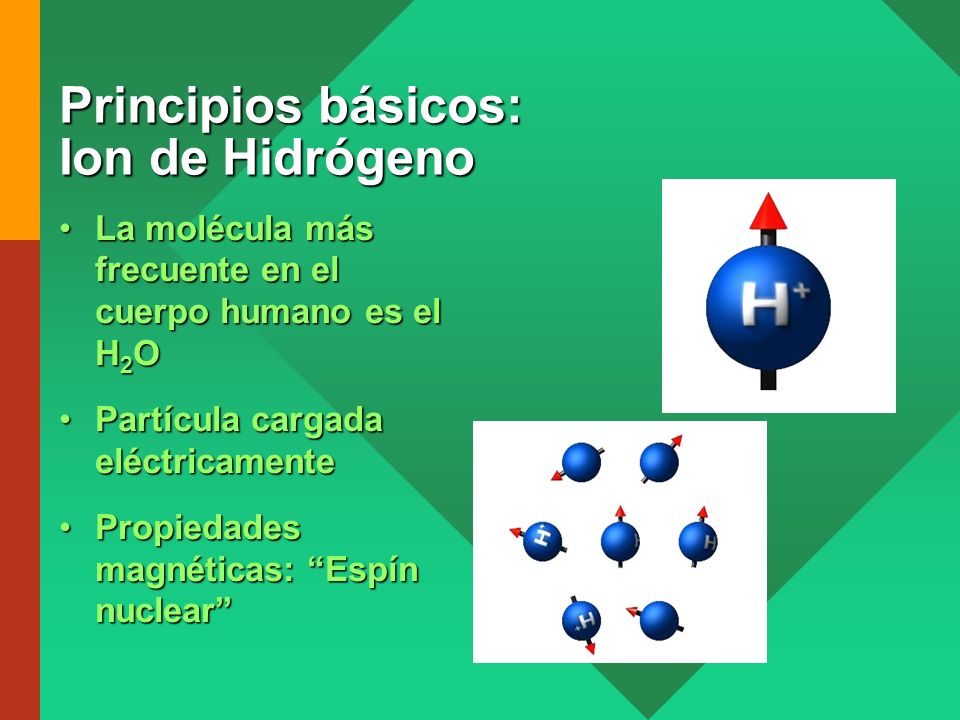

2 Principios básicos: Ion de Hidrógeno La molécula más frecuente en el cuerpo humano es el H 2 OLa molécula más frecuente en el cuerpo humano es el H 2 O Partícula cargada eléctricamentePartícula cargada eléctricamente Propiedades magnéticas: “Espín nuclear”Propiedades magnéticas: “Espín nuclear”

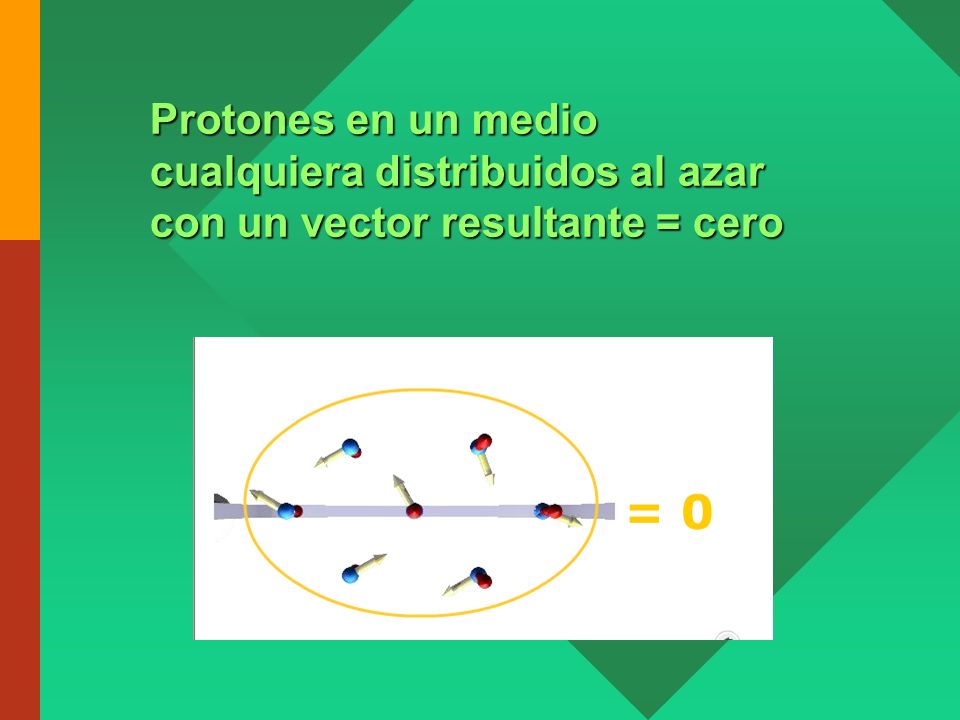

3 Protones en un medio cualquiera distribuidos al azar con un vector resultante = cero

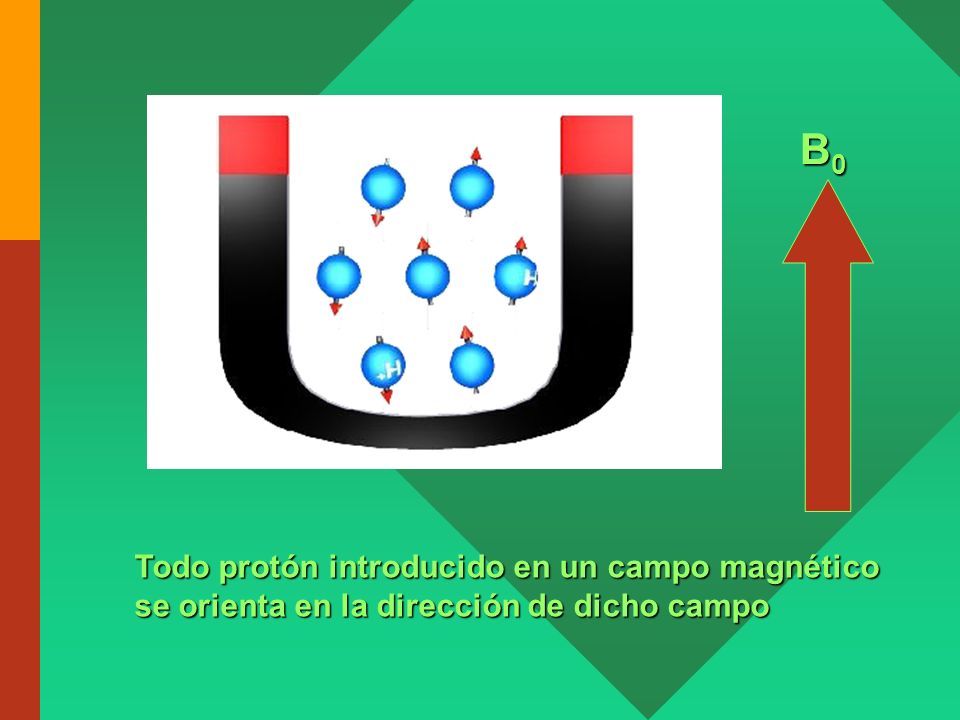

4 Todo protón introducido en un campo magnético se orienta en la dirección de dicho campo B0B0B0B0

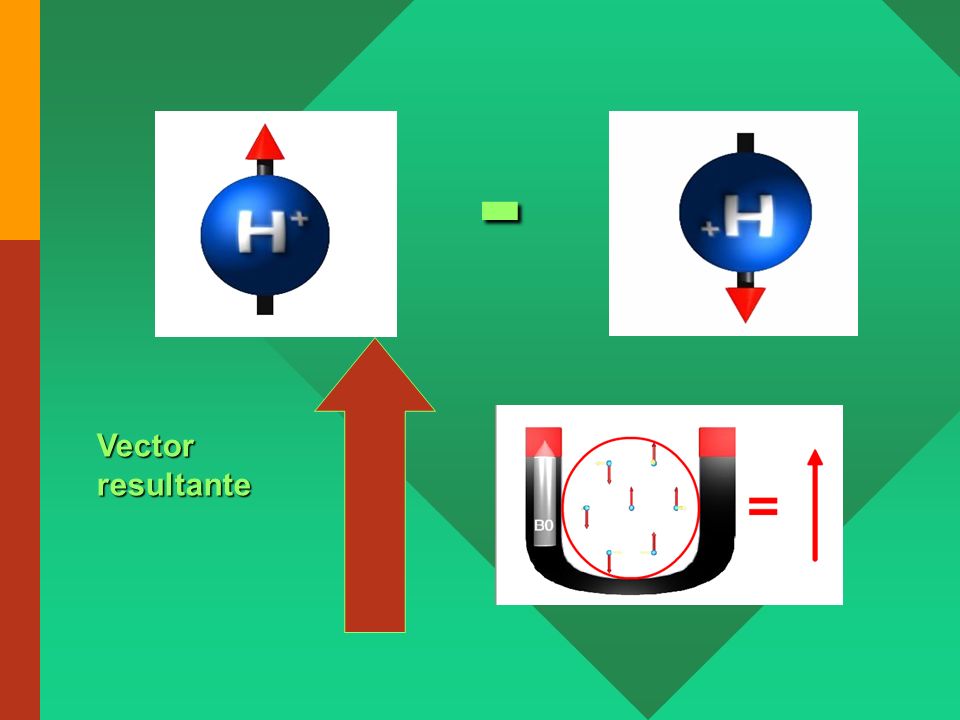

5 - Vector resultante

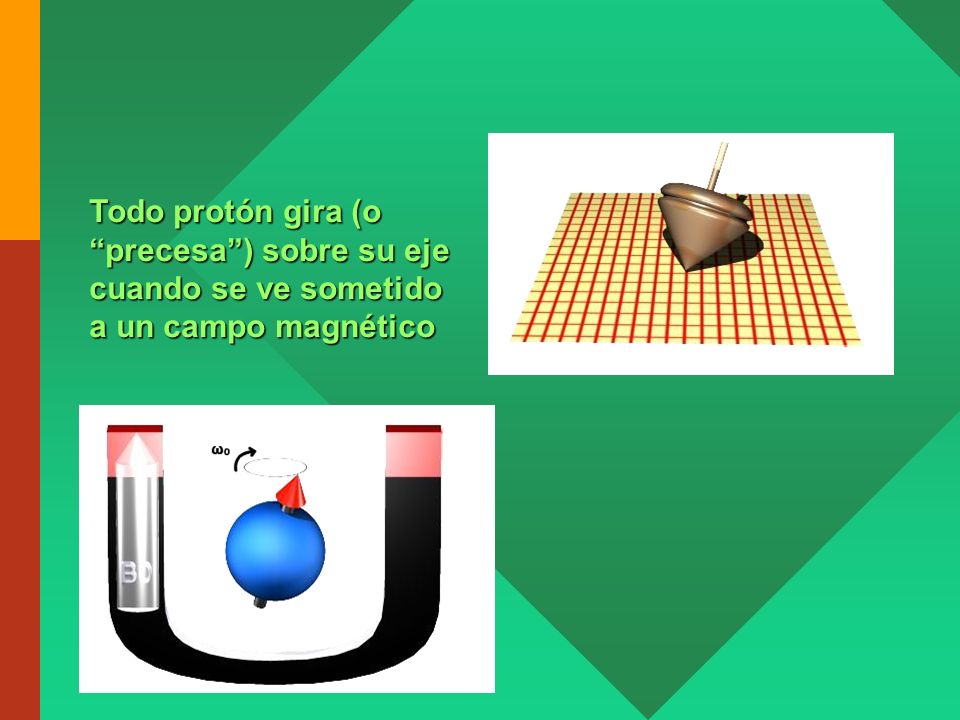

6 Todo protón gira (o “precesa”) sobre su eje cuando se ve sometido a un campo magnético

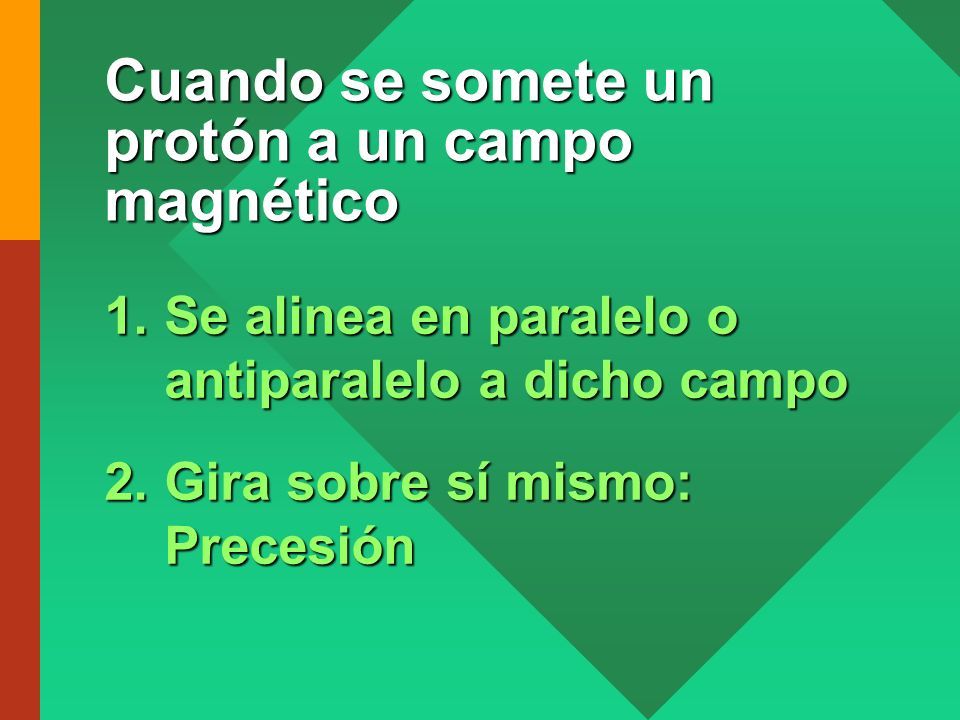

7 Cuando se somete un protón a un campo magnético 1.Se alinea en paralelo o antiparalelo a dicho campo 2.Gira sobre sí mismo: Precesión

8 La frecuencia de precesión (nº de veces que gira por min.) Es constanteEs constante Depende de laIntensidad del campo magnéticoDepende de laIntensidad del campo magnético

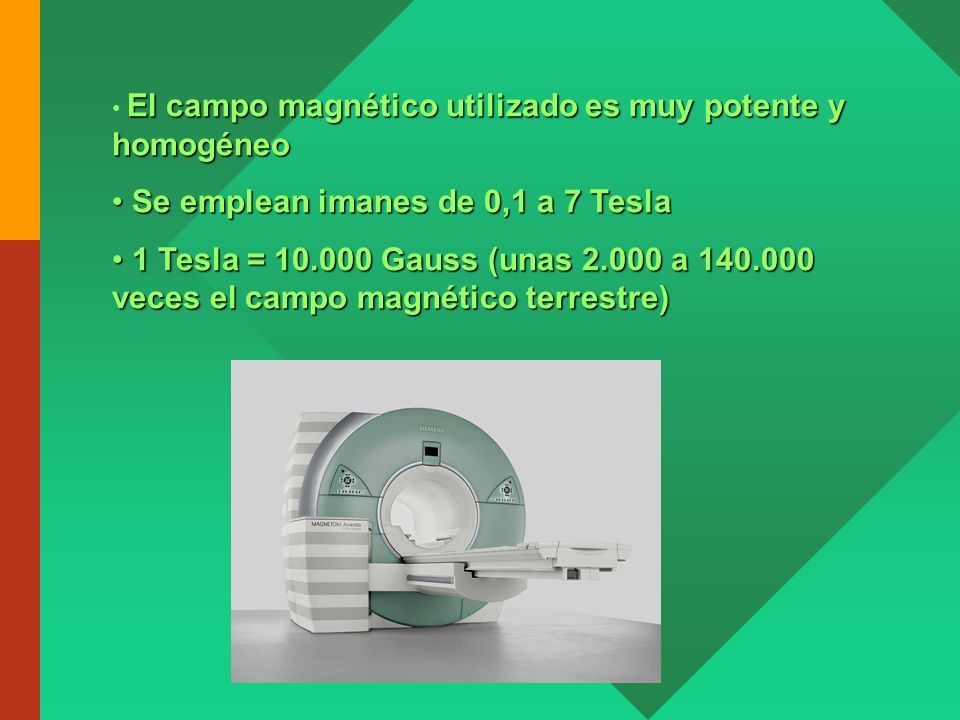

9 El campo magnético utilizado es muy potente y homogéneo Se emplean imanes de 0,1 a 7 Tesla Se emplean imanes de 0,1 a 7 Tesla 1 Tesla = 10.000 Gauss (unas 2.000 a 140.000 veces el campo magnético terrestre) 1 Tesla = 10.000 Gauss (unas 2.000 a 140.000 veces el campo magnético terrestre)

10 Magnetización longitudinal

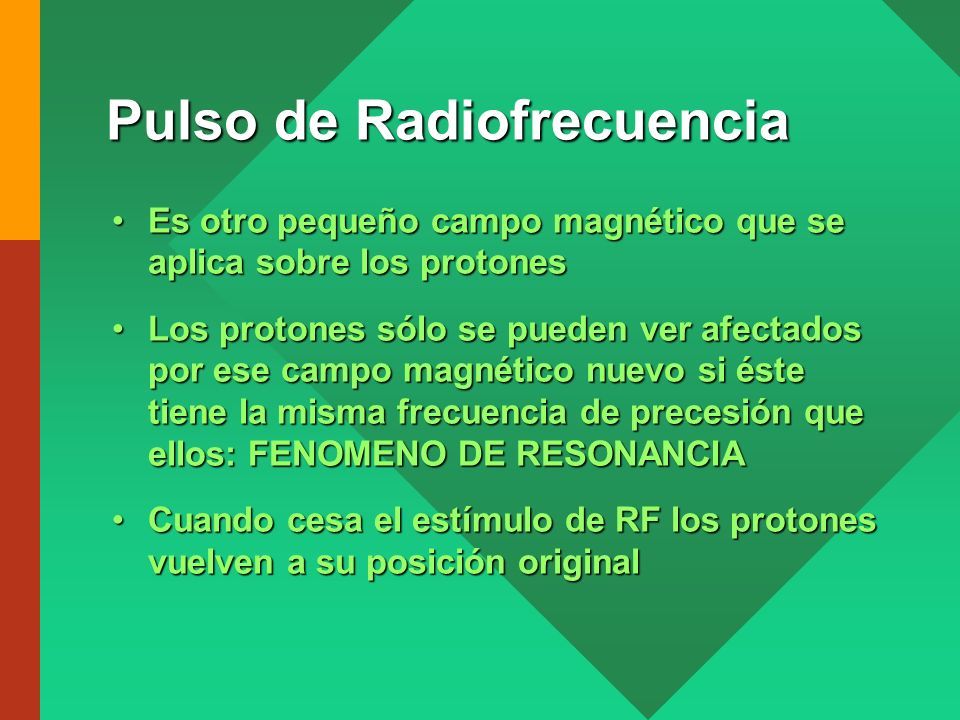

11 Pulso de Radiofrecuencia Es otro pequeño campo magnético que se aplica sobre los protonesEs otro pequeño campo magnético que se aplica sobre los protones Los protones sólo se pueden ver afectados por ese campo magnético nuevo si éste tiene la misma frecuencia de precesión que ellos: FENOMENO DE RESONANCIALos protones sólo se pueden ver afectados por ese campo magnético nuevo si éste tiene la misma frecuencia de precesión que ellos: FENOMENO DE RESONANCIA Cuando cesa el estímulo de RF los protones vuelven a su posición originalCuando cesa el estímulo de RF los protones vuelven a su posición original

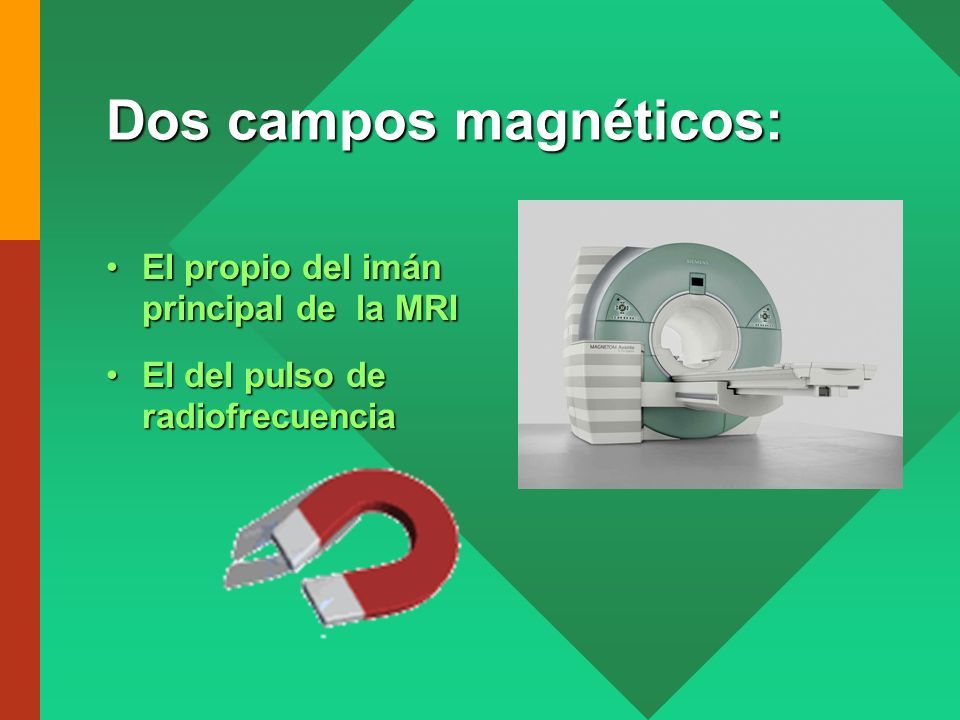

12 Dos campos magnéticos: El propio del imán principal de la MRIEl propio del imán principal de la MRI El del pulso de radiofrecuenciaEl del pulso de radiofrecuencia

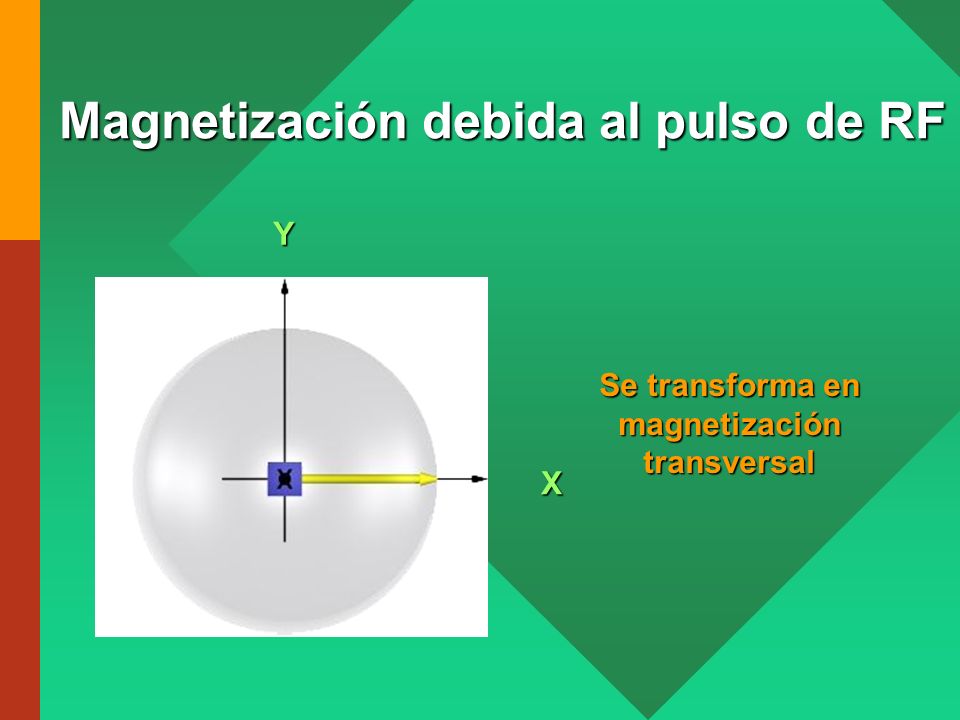

13 Magnetización debida al pulso de RF Y X Se transforma en magnetización transversal

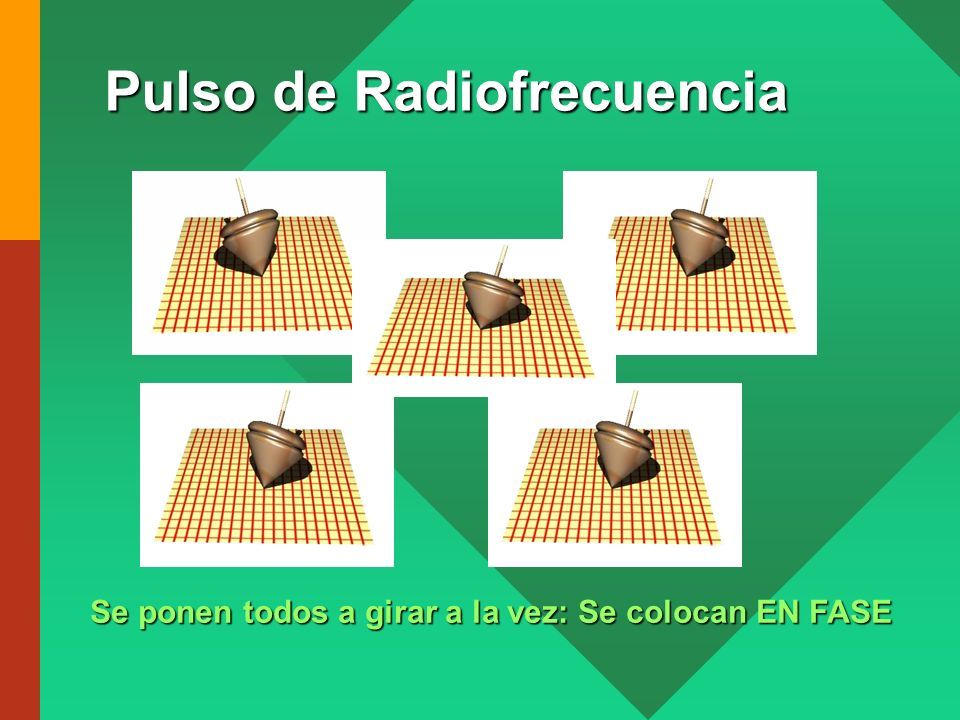

14 Pulso de Radiofrecuencia Se ponen todos a girar a la vez: Se colocan EN FASE

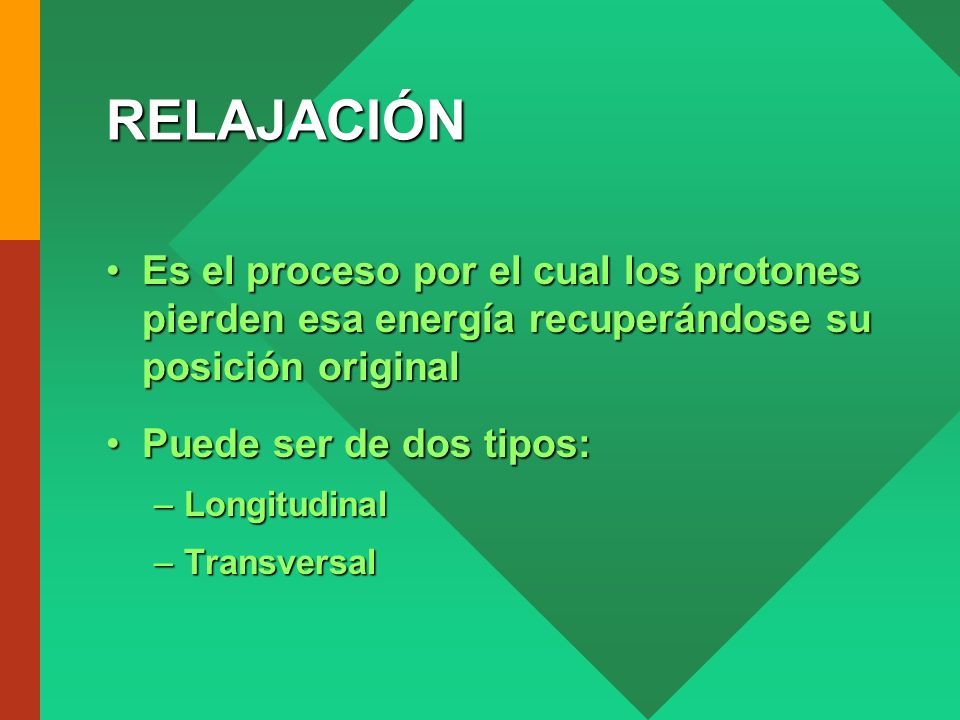

15 RELAJACIÓN Es el proceso por el cual los protones pierden esa energía recuperándose su posición originalEs el proceso por el cual los protones pierden esa energía recuperándose su posición original Puede ser de dos tipos:Puede ser de dos tipos: –Longitudinal –Transversal

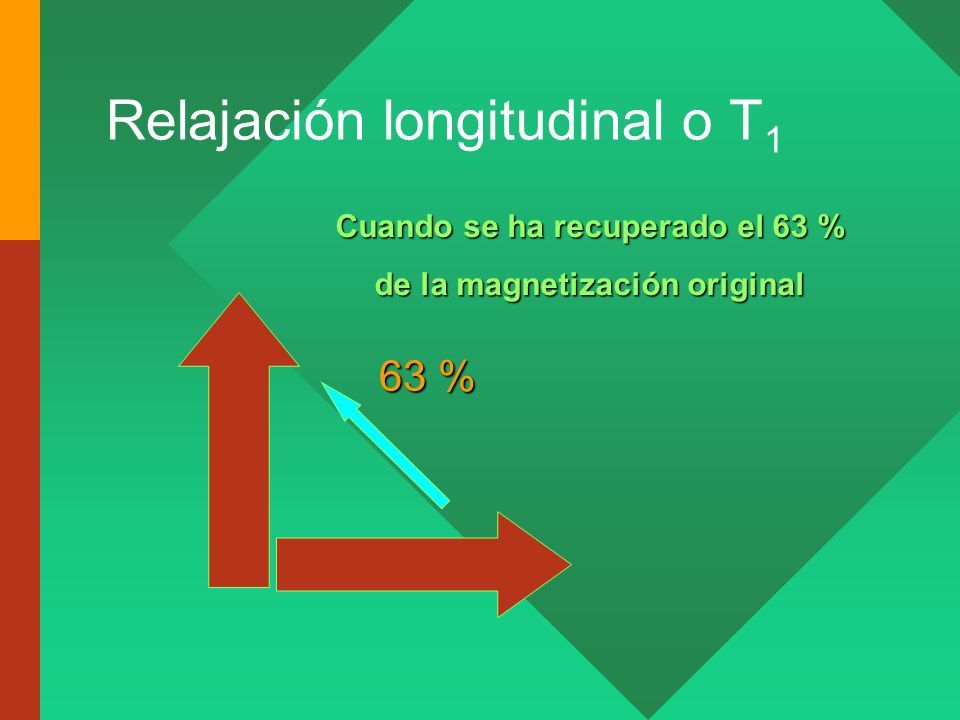

16 Relajación longitudinal o T 1 Cuando se ha recuperado el 63 % de la magnetización original 63 %

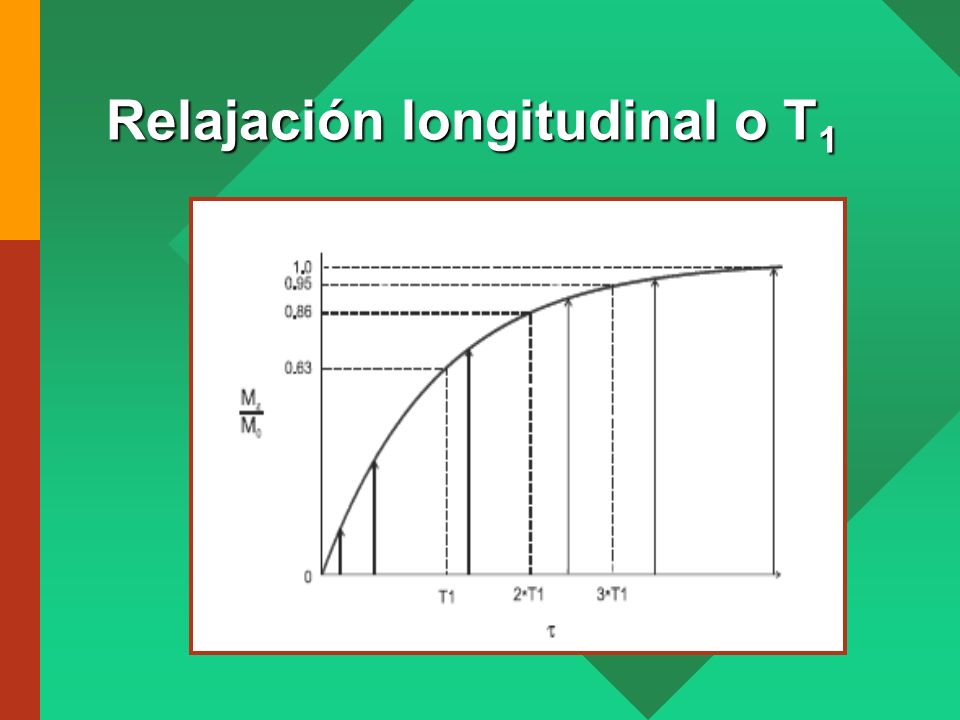

17 Relajación longitudinal o T 1

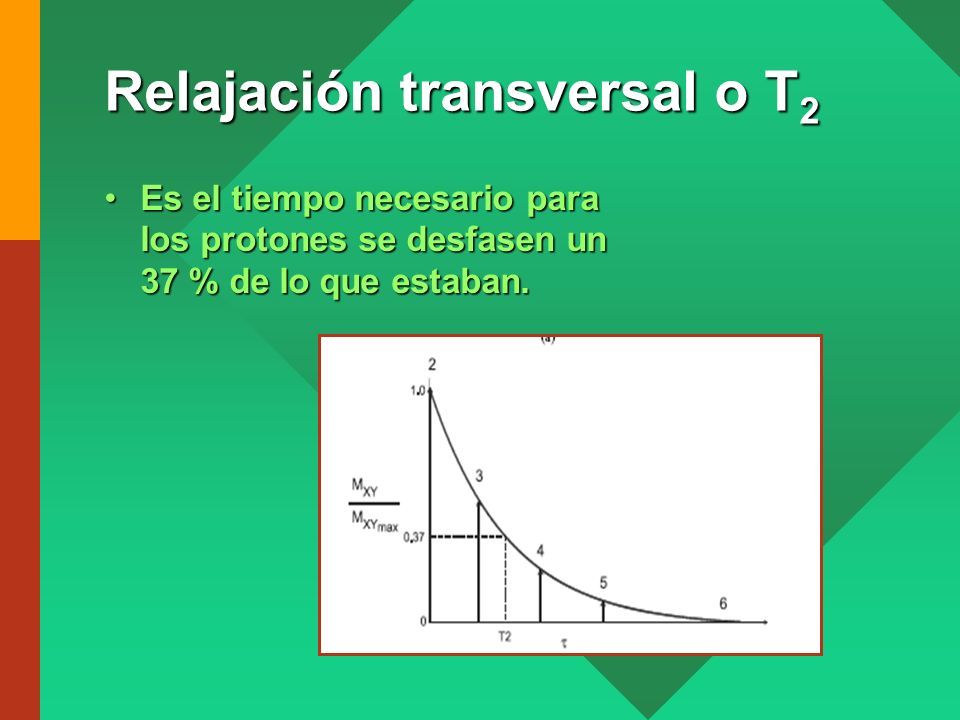

18 Relajación transversal o T 2 Es el tiempo necesario para los protones se desfasen un 37 % de lo que estaban.Es el tiempo necesario para los protones se desfasen un 37 % de lo que estaban.

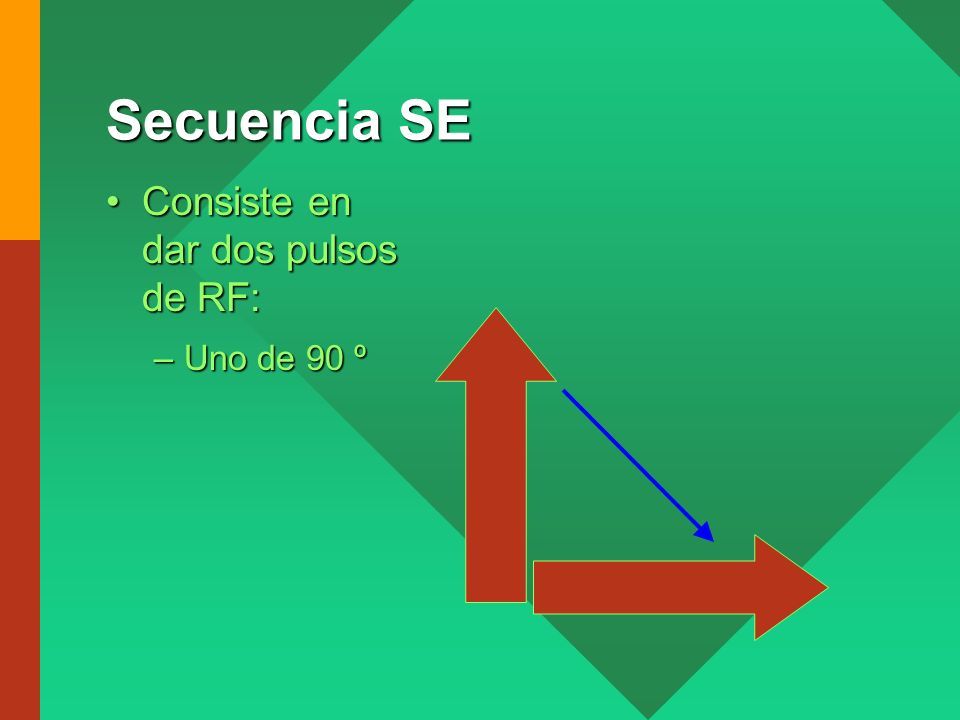

19 Secuencia SE Consiste en dar dos pulsos de RF:Consiste en dar dos pulsos de RF: –Uno de 90 º

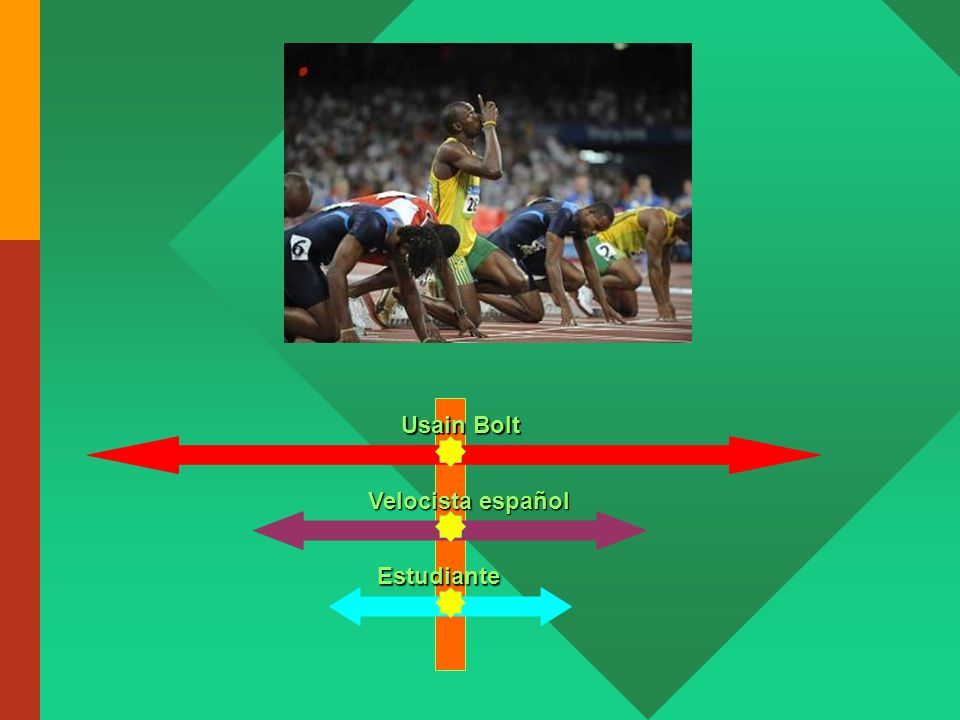

20 Usain Bolt Velocista español Estudiante

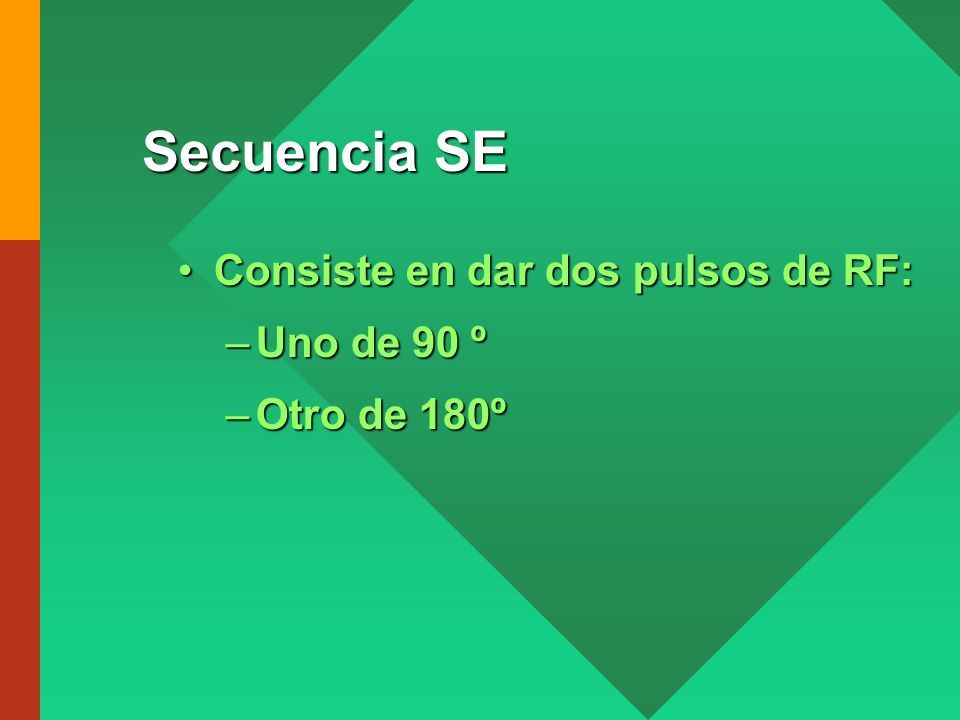

21 Secuencia SE Consiste en dar dos pulsos de RF:Consiste en dar dos pulsos de RF: –Uno de 90 º –Otro de 180º

22 Tiempo de repetición T R Es el tiempo en el que se vuelve a repetir la secuenciaEs el tiempo en el que se vuelve a repetir la secuencia 90º180º90º TRTRTRTR 180º

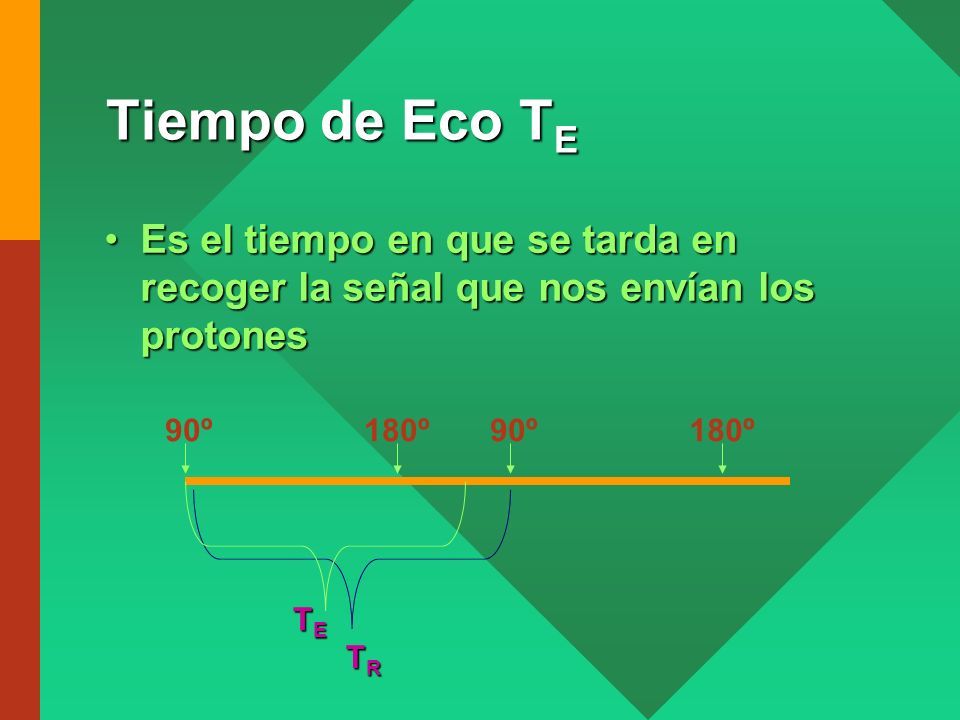

23 Tiempo de Eco T E Es el tiempo en que se tarda en recoger la señal que nos envían los protonesEs el tiempo en que se tarda en recoger la señal que nos envían los protones 90º180º90º TRTRTRTR 180º TETETETE

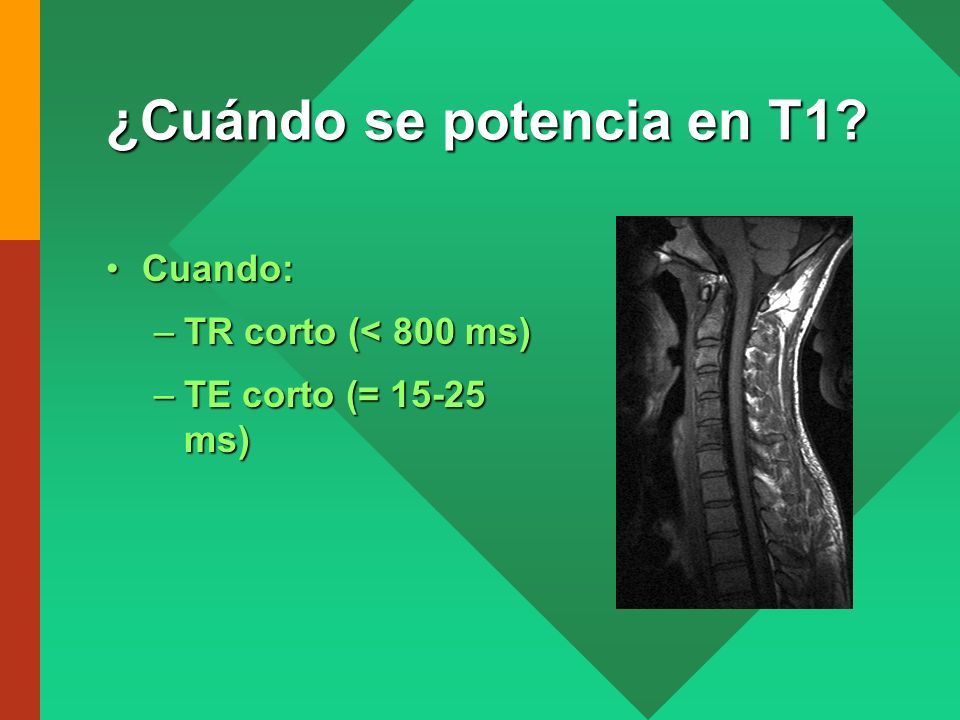

24 ¿Cuándo se potencia en T1? Cuando:Cuando: –TR corto (< 800 ms) –TE corto (= 15-25 ms)

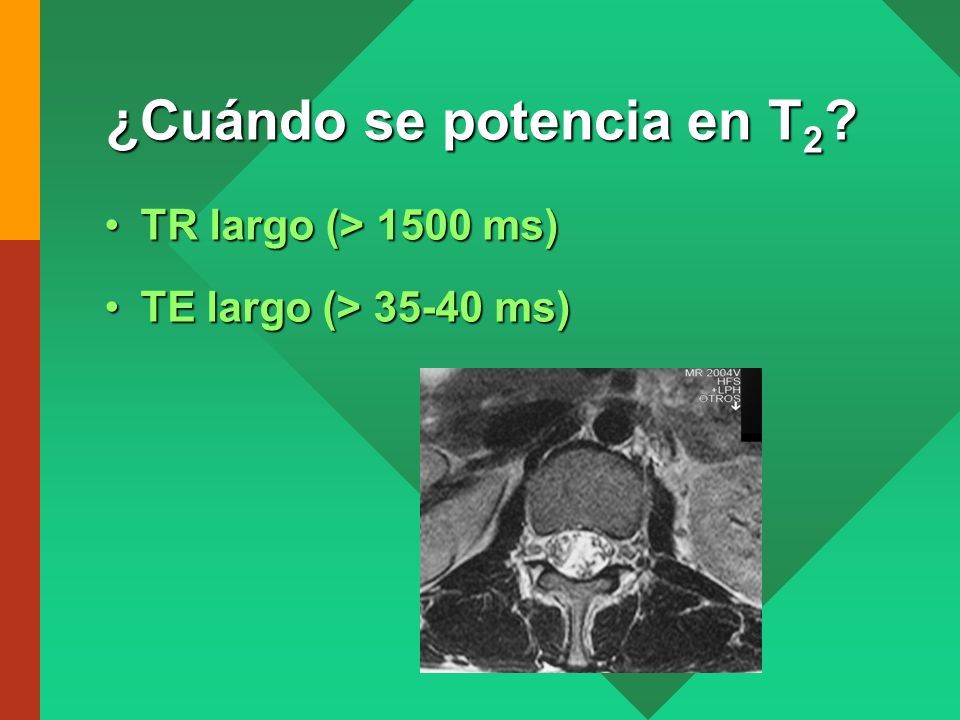

25 ¿Cuándo se potencia en T 2 ? TR largo (> 1500 ms)TR largo (> 1500 ms) TE largo (> 35-40 ms)TE largo (> 35-40 ms)

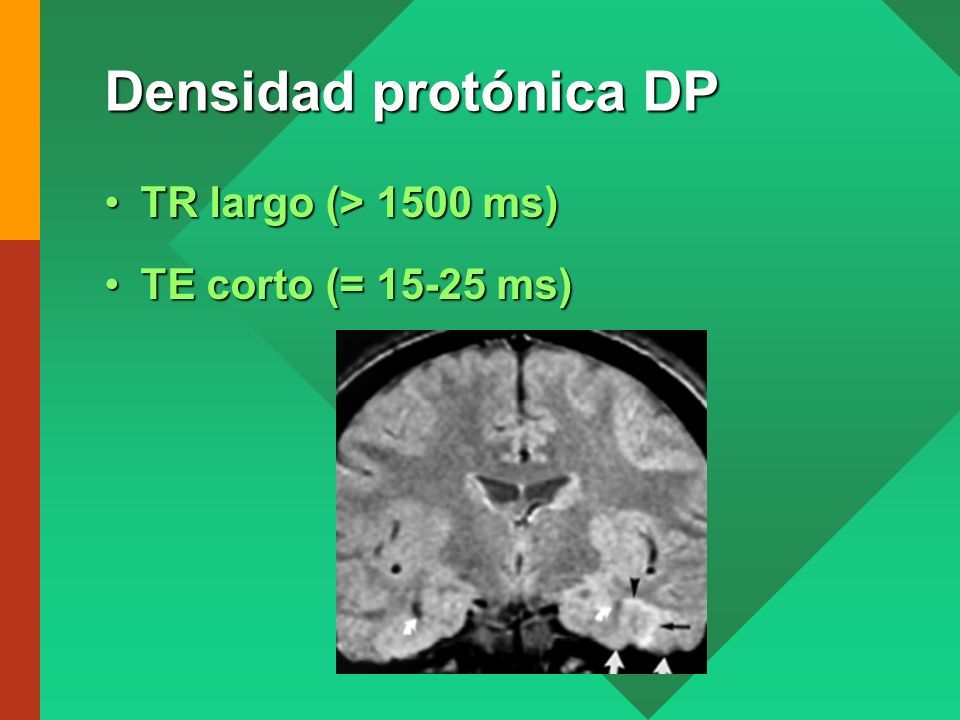

26 Densidad protónica DP TR largo (> 1500 ms)TR largo (> 1500 ms) TE corto (= 15-25 ms)TE corto (= 15-25 ms)

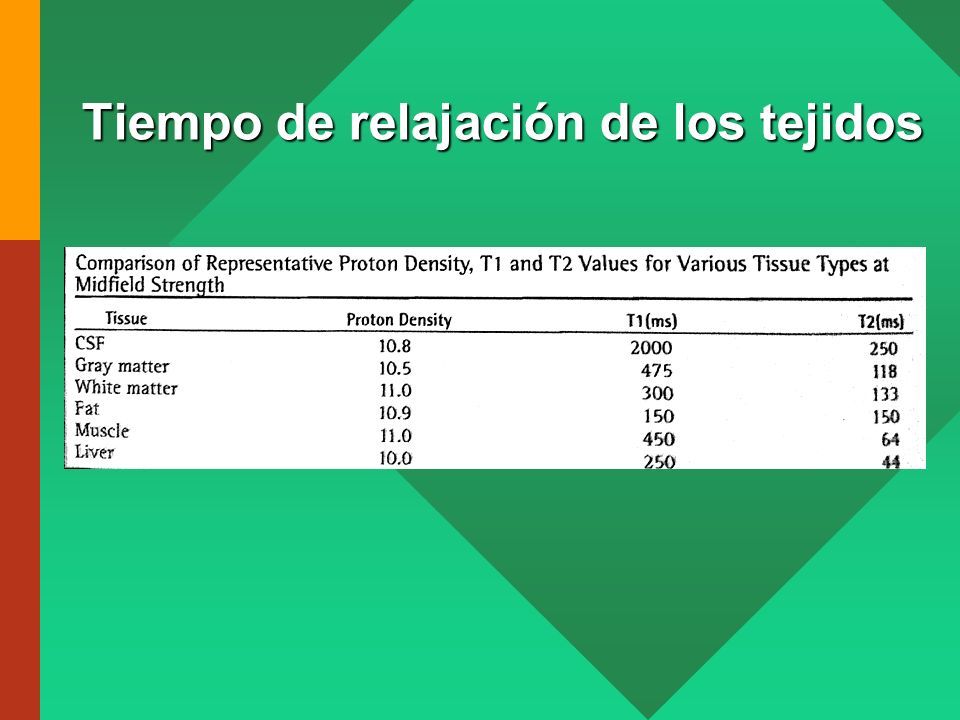

27 Tiempo de relajación de los tejidos

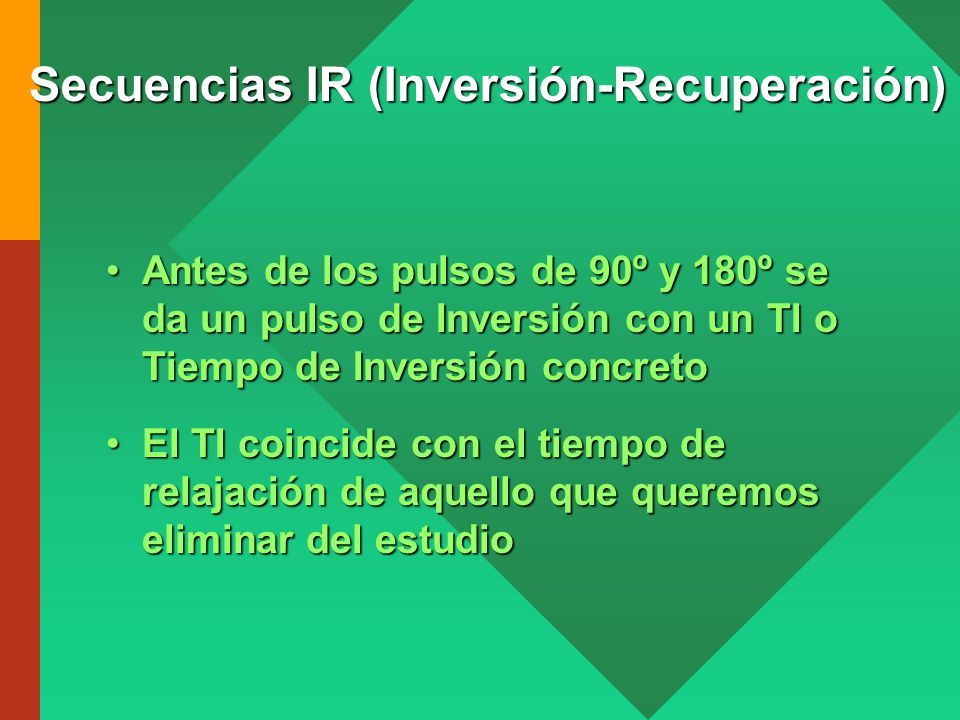

28 Secuencias IR (Inversión-Recuperación) Antes de los pulsos de 90º y 180º se da un pulso de Inversión con un TI o Tiempo de Inversión concretoAntes de los pulsos de 90º y 180º se da un pulso de Inversión con un TI o Tiempo de Inversión concreto El TI coincide con el tiempo de relajación de aquello que queremos eliminar del estudioEl TI coincide con el tiempo de relajación de aquello que queremos eliminar del estudio

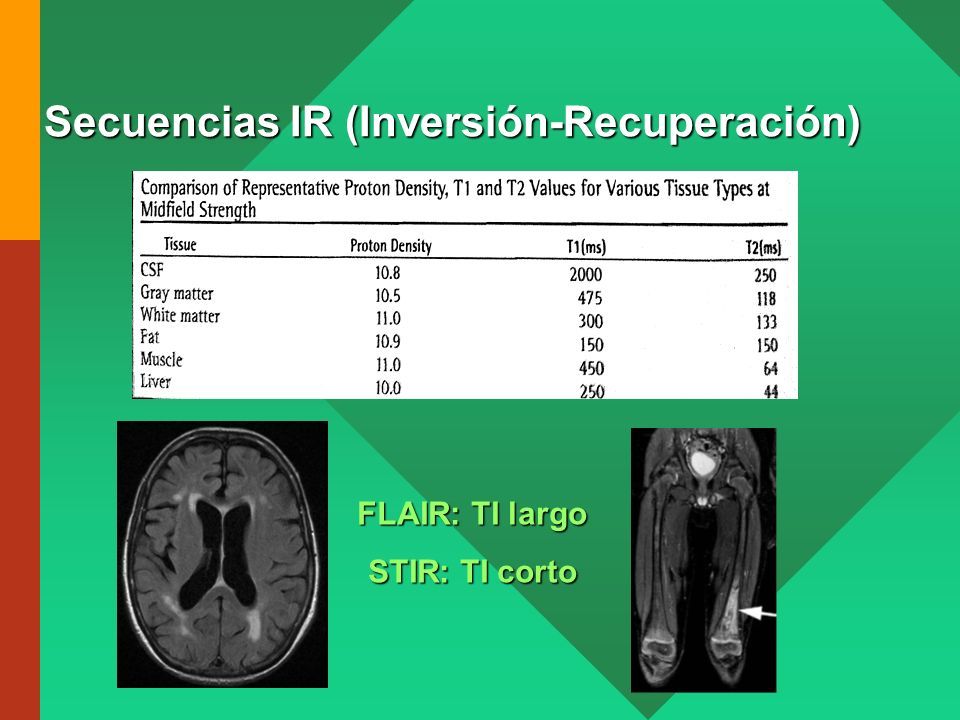

29 Secuencias IR (Inversión-Recuperación) FLAIR: TI largo STIR: TI corto

30 Secuencias Eco de Gradiente (GE) El movimiento de precesión depende también del llamado “ángulo de inclinación” o “flip angle”.El movimiento de precesión depende también del llamado “ángulo de inclinación” o “flip angle”. En estas secuencias se sustituye el pulso de 180º por una serie de nuevos campos magnéticos llamados GRADIENTES con un “flip angle” concretoEn estas secuencias se sustituye el pulso de 180º por una serie de nuevos campos magnéticos llamados GRADIENTES con un “flip angle” concreto

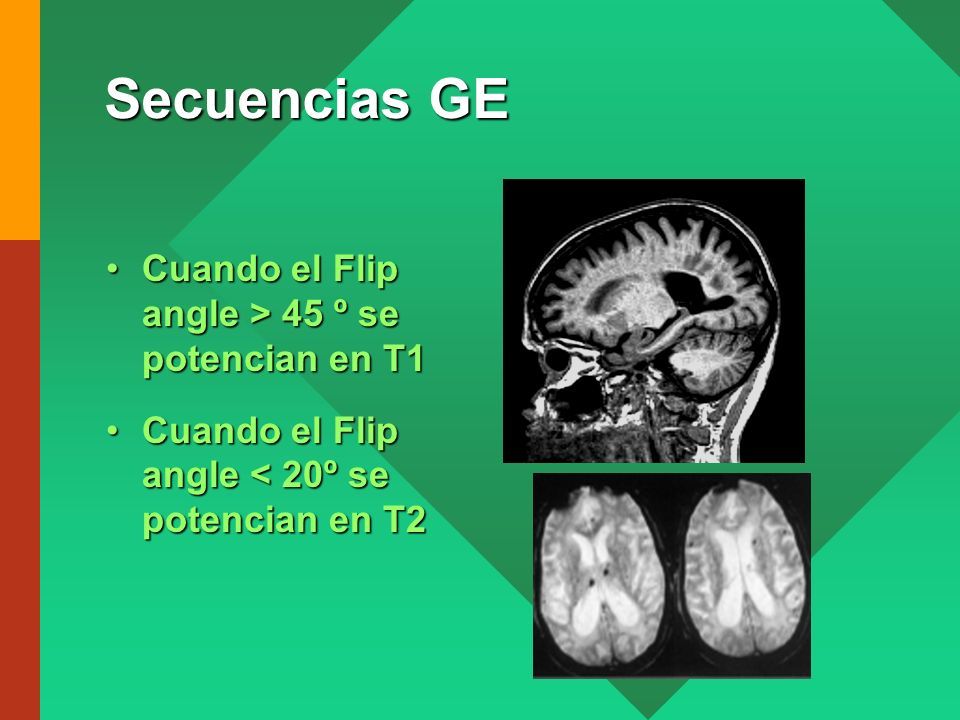

31 Secuencias GE Cuando el Flip angle > 45 º se potencian en T1Cuando el Flip angle > 45 º se potencian en T1 Cuando el Flip angle < 20º se potencian en T2Cuando el Flip angle < 20º se potencian en T2

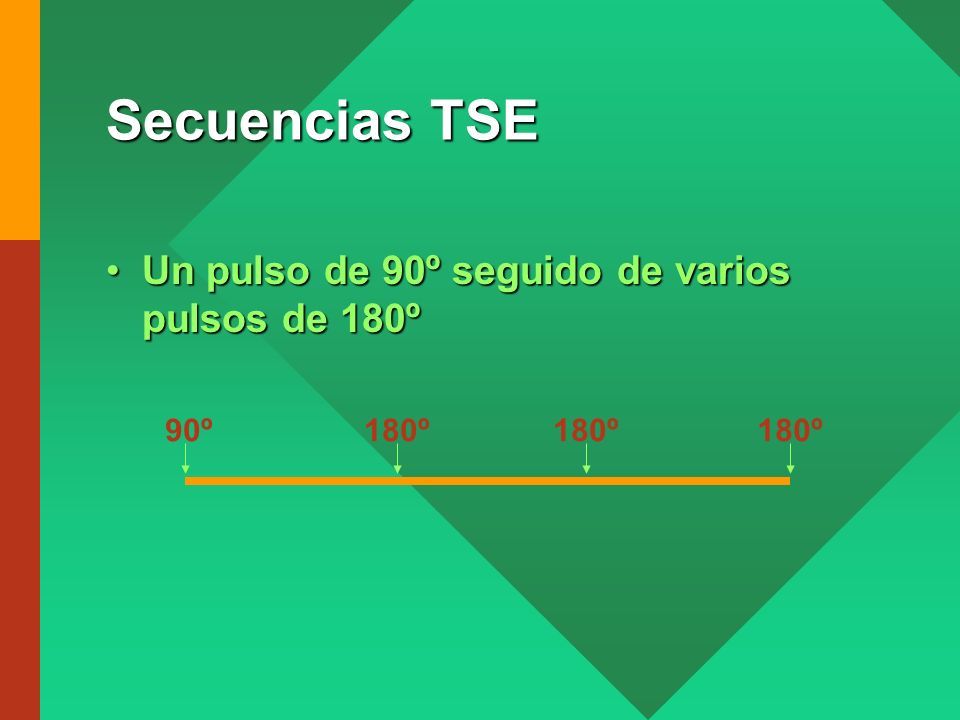

32 Secuencias TSE Un pulso de 90º seguido de varios pulsos de 180ºUn pulso de 90º seguido de varios pulsos de 180º 90º180º

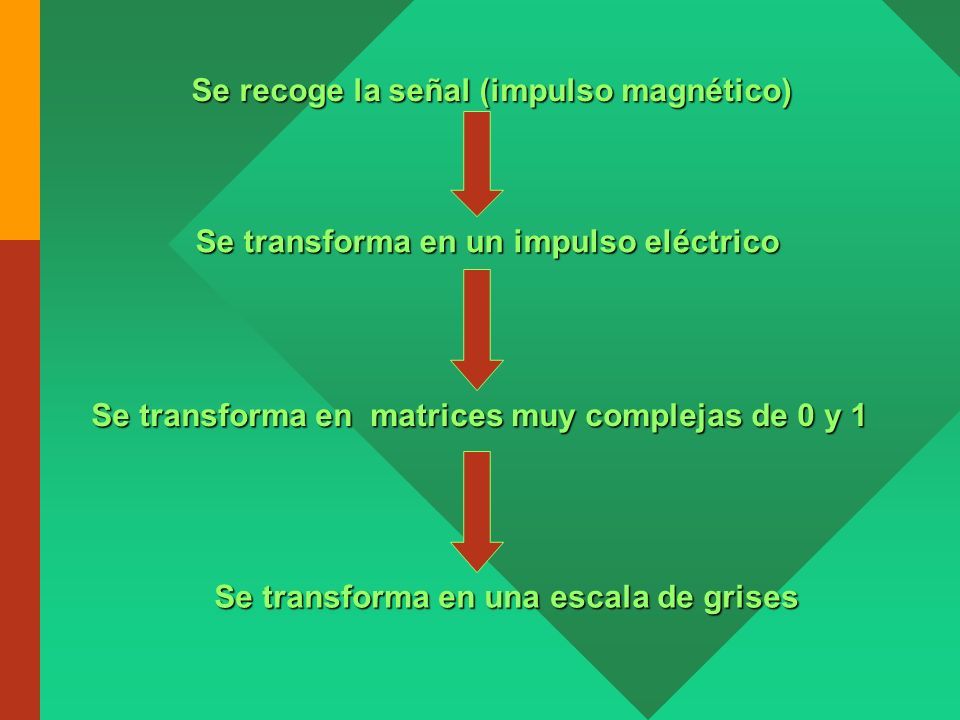

33 Se recoge la señal (impulso magnético) Se transforma en un impulso eléctrico Se transforma en matrices muy complejas de 0 y 1 Se transforma en una escala de grises

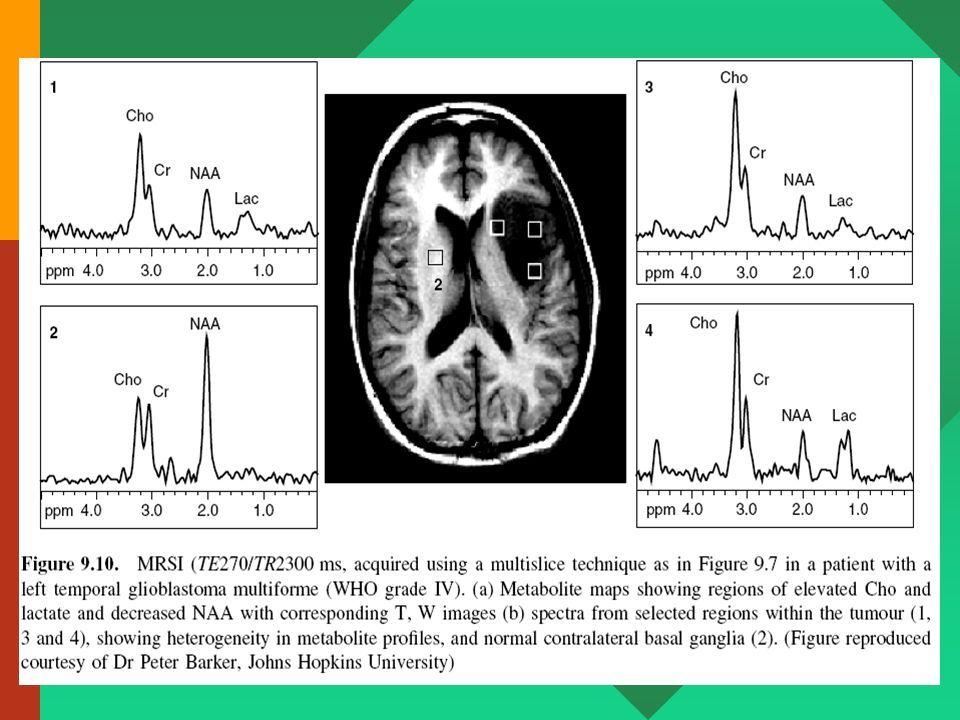

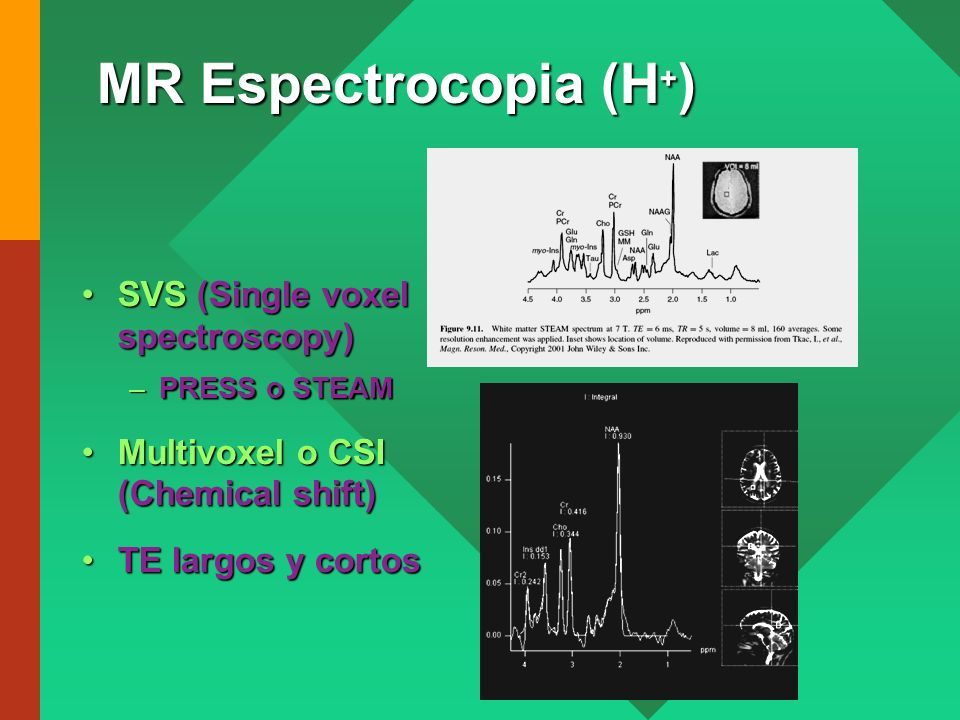

34 MR Espectrocopia (H + ) SVS (Single voxel spectroscopy)SVS (Single voxel spectroscopy) –PRESS o STEAM Multivoxel o CSI (Chemical shift)Multivoxel o CSI (Chemical shift) TE largos y cortosTE largos y cortos

35

36
