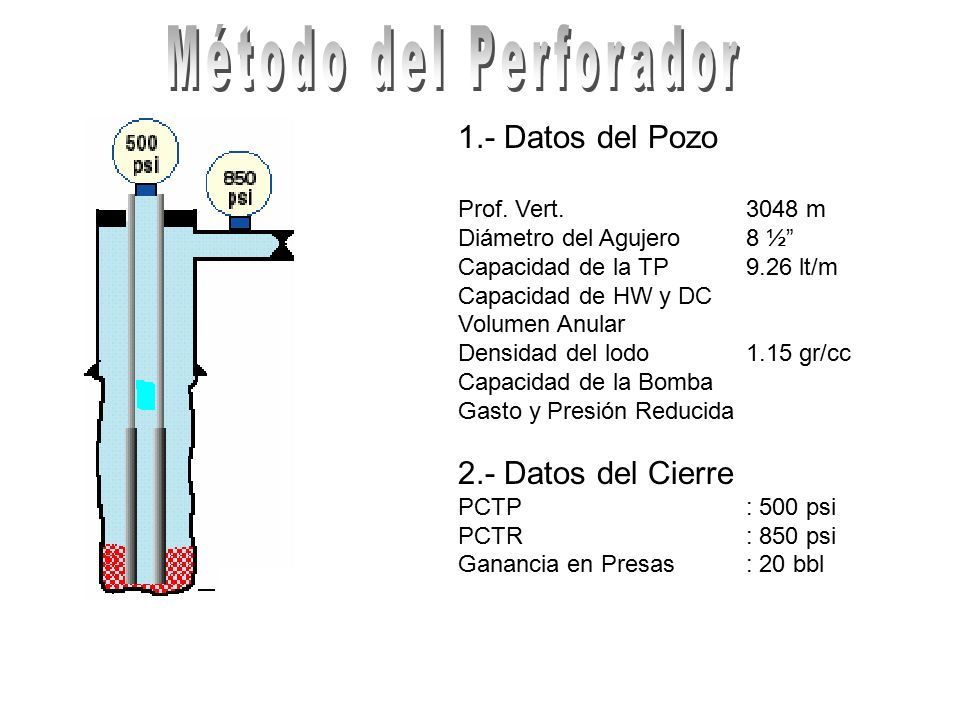

1 1.- Datos del Pozo Prof. Vert.3048 m Diámetro del Agujero8 ½” Capacidad de la TP9.26 lt/m Capacidad de HW y DC Volumen Anular Densidad del lodo1.15 gr/cc Capacidad de la Bomba Gasto y Presión Reducida 2.- Datos del Cierre PCTP: 500 psi PCTR: 850 psi Ganancia en Presas: 20 bbl

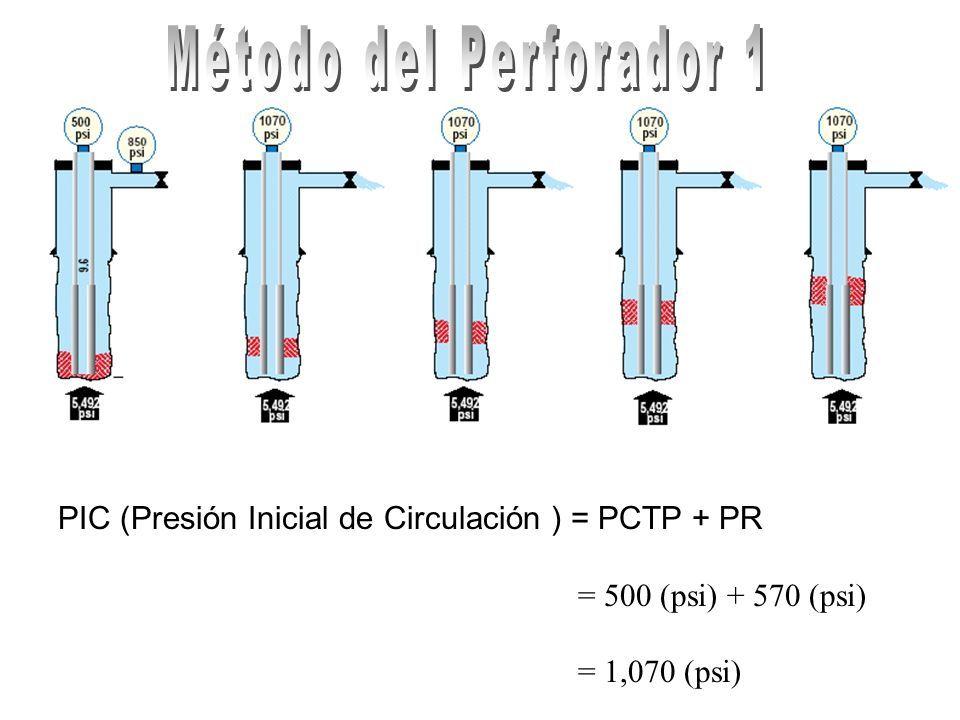

2 PIC (Presión Inicial de Circulación ) = PCTP + PR = 500 (psi) + 570 (psi) = 1,070 (psi)

3 PIC (Presión Inicial de Circulación ) = PCTP + PR = 500 (psi) + 570 (psi) = 1,070 (psi)

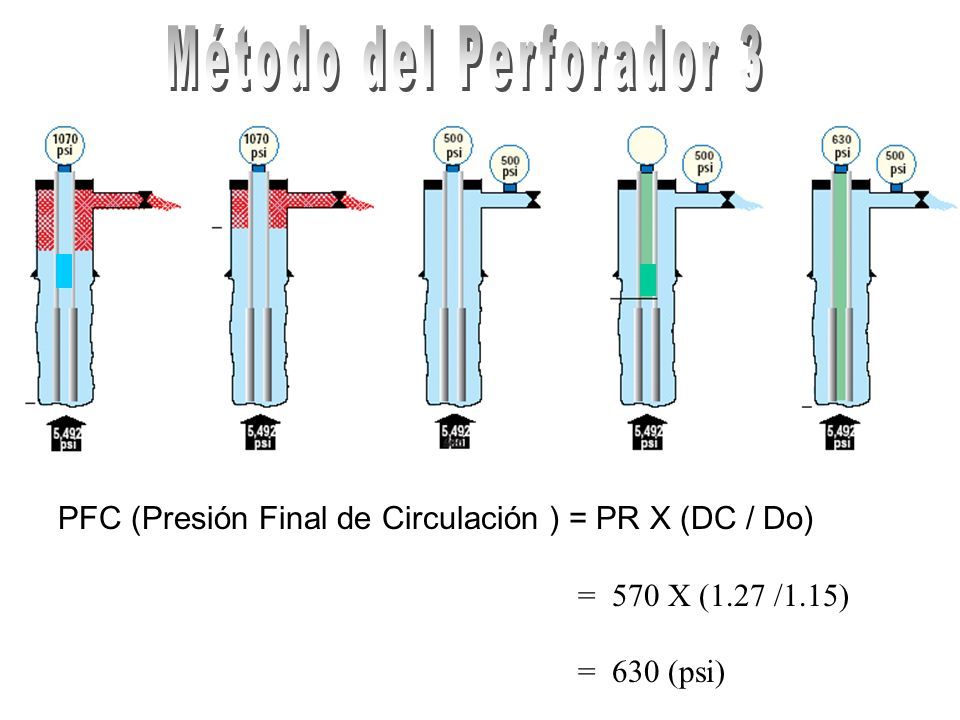

4 PFC (Presión Final de Circulación ) = PR X (DC / Do) = 570 X (1.27 /1.15) = 630 (psi)

5

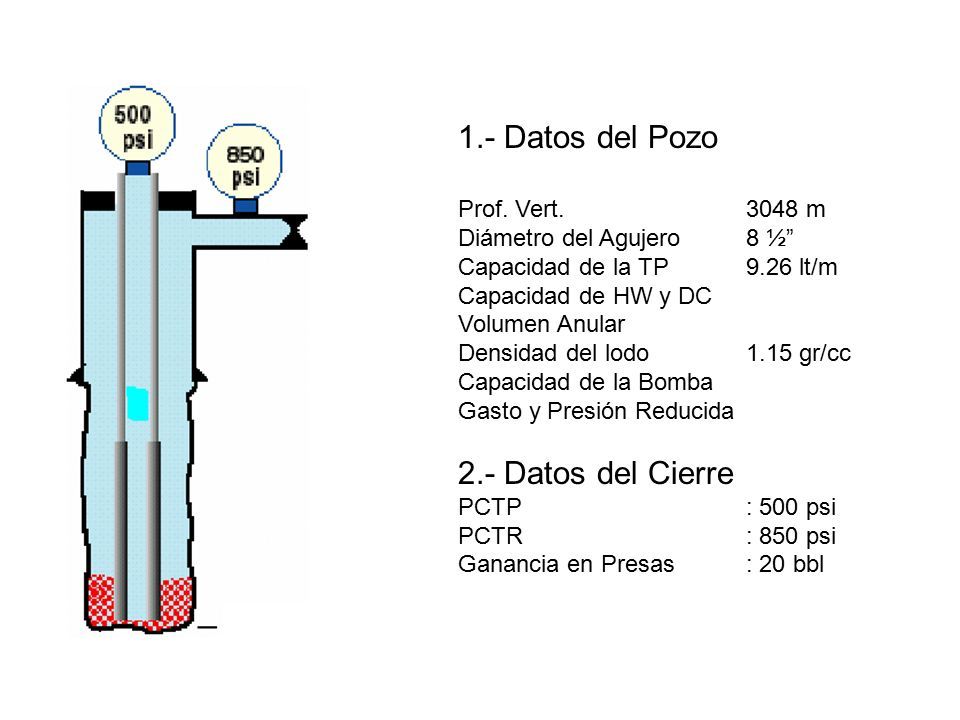

6 1.- Datos del Pozo Prof. Vert.3048 m Diámetro del Agujero8 ½” Capacidad de la TP9.26 lt/m Capacidad de HW y DC Volumen Anular Densidad del lodo1.15 gr/cc Capacidad de la Bomba Gasto y Presión Reducida 2.- Datos del Cierre PCTP: 500 psi PCTR: 850 psi Ganancia en Presas: 20 bbl

7

8 PR PIC PCTP Presión en TP PFC Emboladas

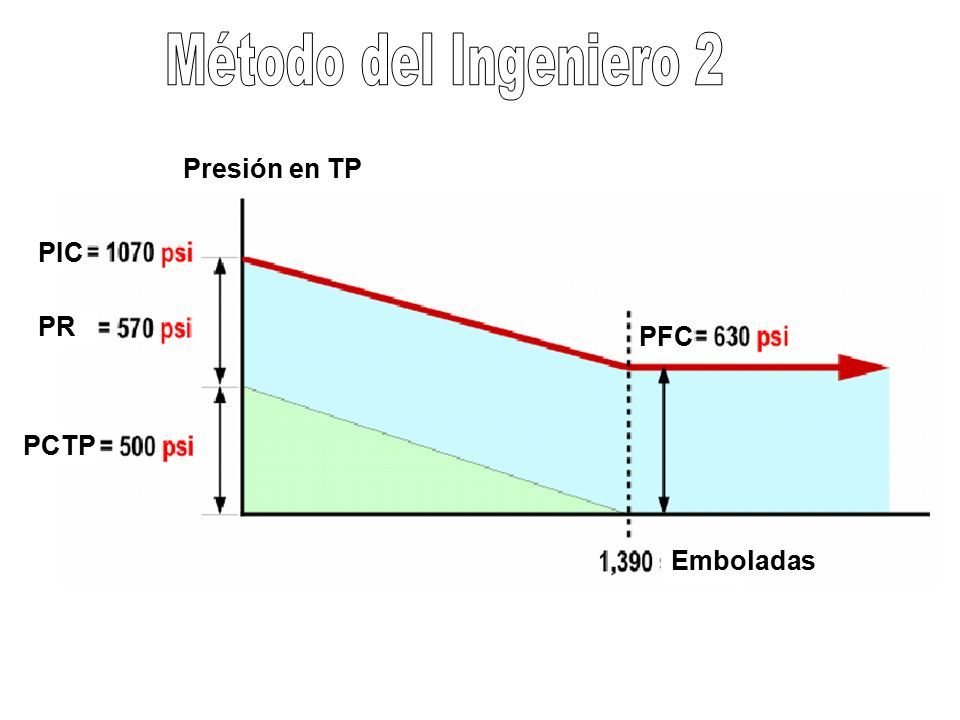

9 PR PIC PCTP Presión en TP PFC Emboladas

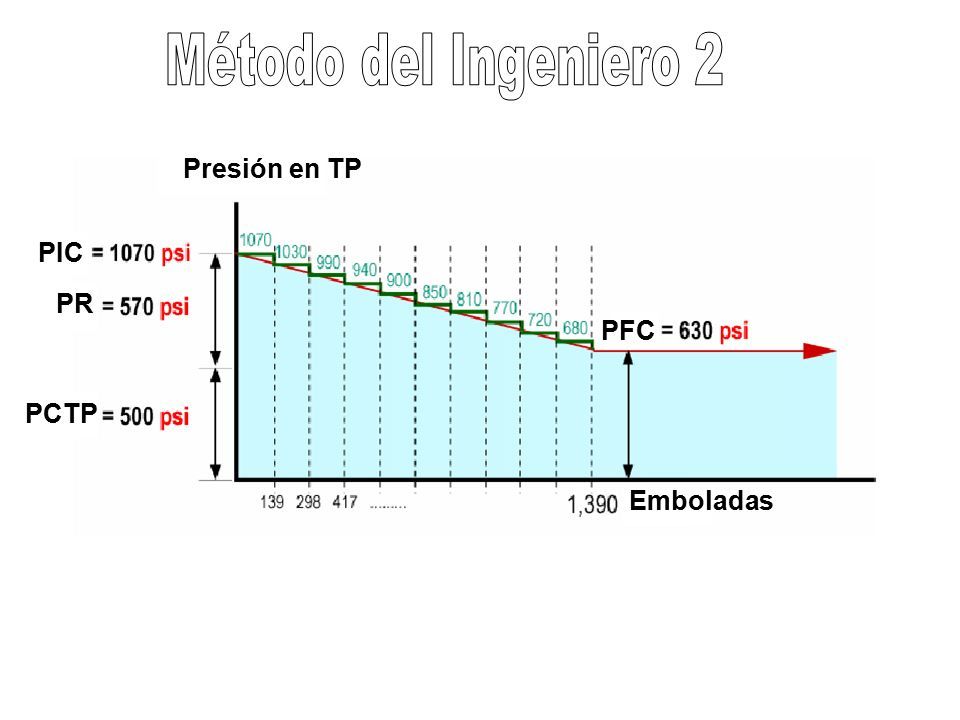

10 Emboladas Presión PR PIC PCTP Presión en TP PFC Emboladas PR PIC PCTP PFC
