1 Jorge I. Chávez Quinteros

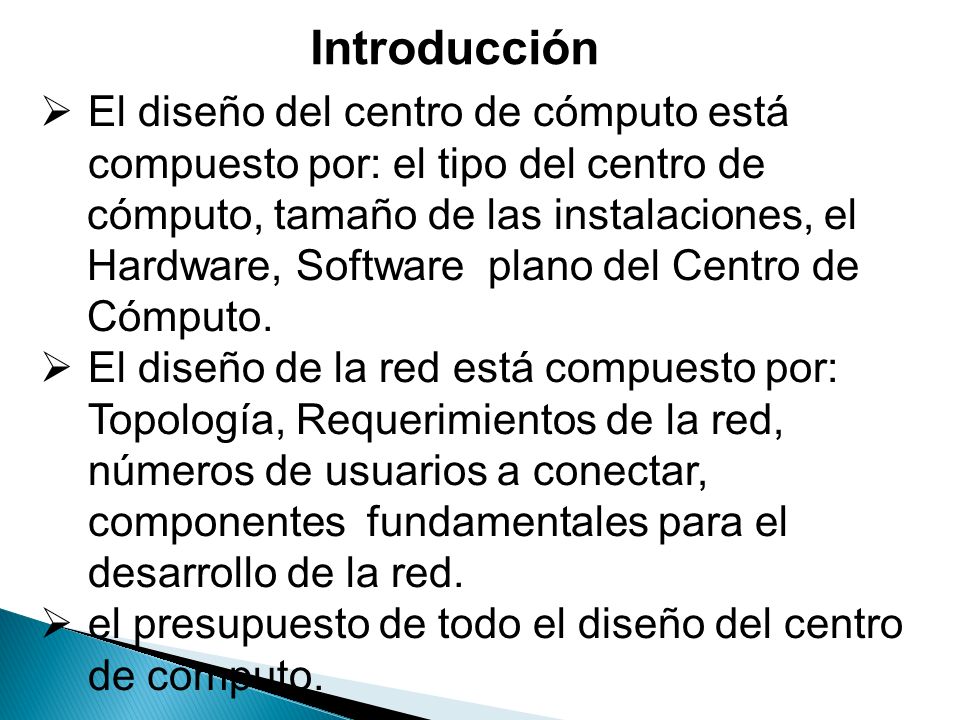

2 Introducción  El diseño del centro de cómputo está compuesto por: el tipo del centro de cómputo, tamaño de las instalaciones, el Hardware, Software plano del Centro de Cómputo.  El diseño de la red está compuesto por: Topología, Requerimientos de la red, números de usuarios a conectar, componentes fundamentales para el desarrollo de la red.  el presupuesto de todo el diseño del centro de cómputo.

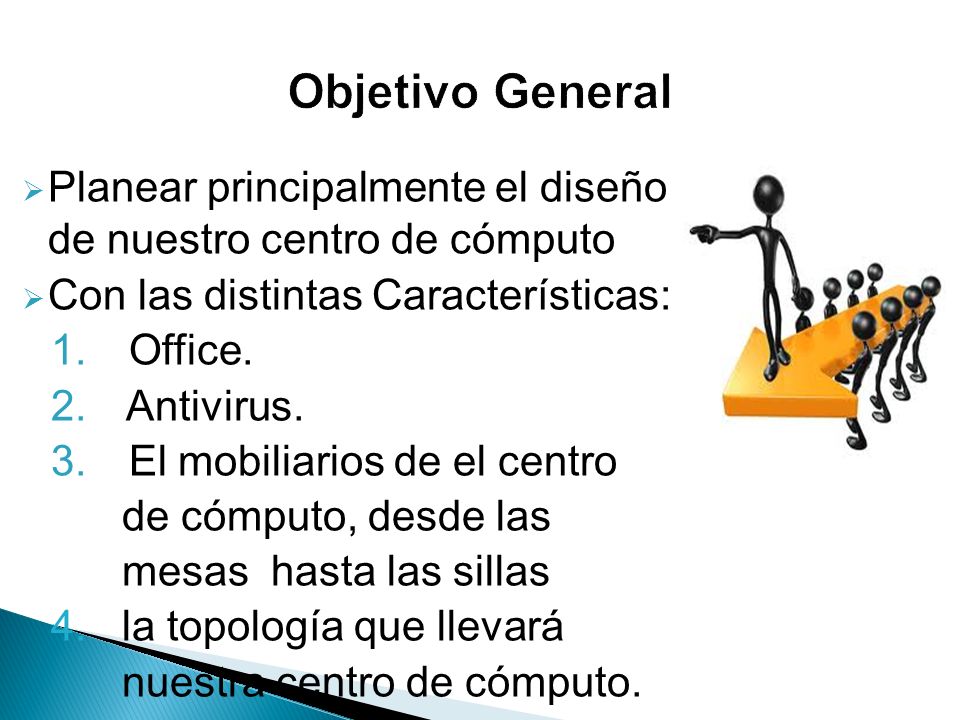

3  Planear principalmente el diseño de nuestro centro de cómputo  Con las distintas Características: 1. Office. 2. Antivirus. 3. El mobiliarios de el centro de cómputo, desde las mesas hasta las sillas 4. la topología que llevará nuestra centro de cómputo.

4  Identificar y establecer los elementos necesarios para la implementación del centro de cómputo.  Elaborar un plano donde se presente la estructura física y la distribución.  Definir las funciones del encargado del centro de cómputo y el instructor

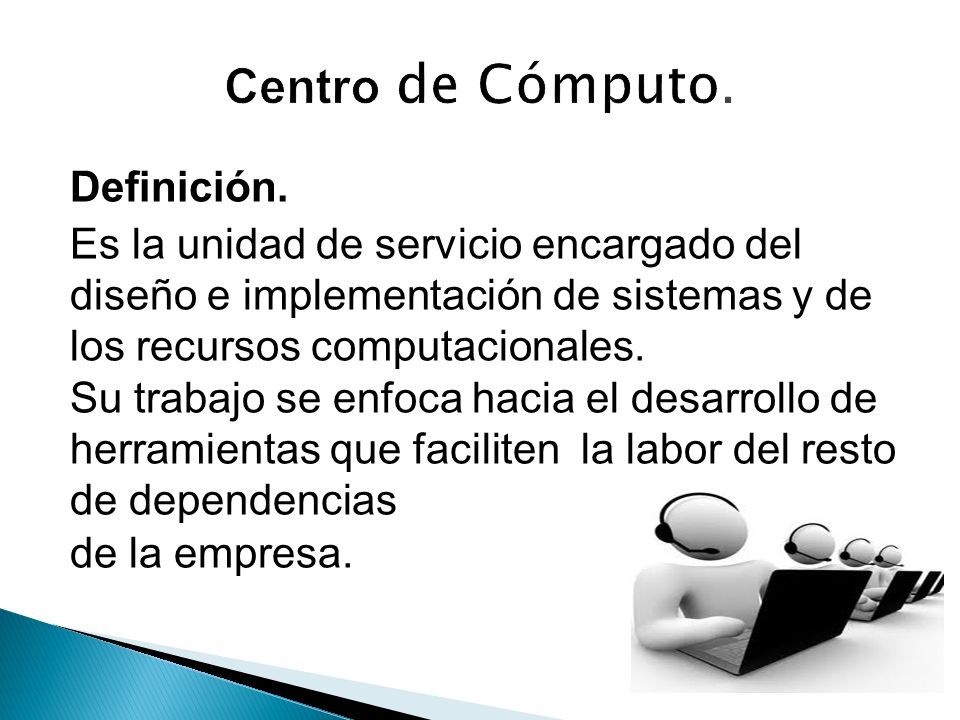

5 Definición. Es la unidad de servicio encargado del diseño e implementación de sistemas y de los recursos computacionales. Su trabajo se enfoca hacia el desarrollo de herramientas que faciliten la labor del resto de dependencias de la empresa.

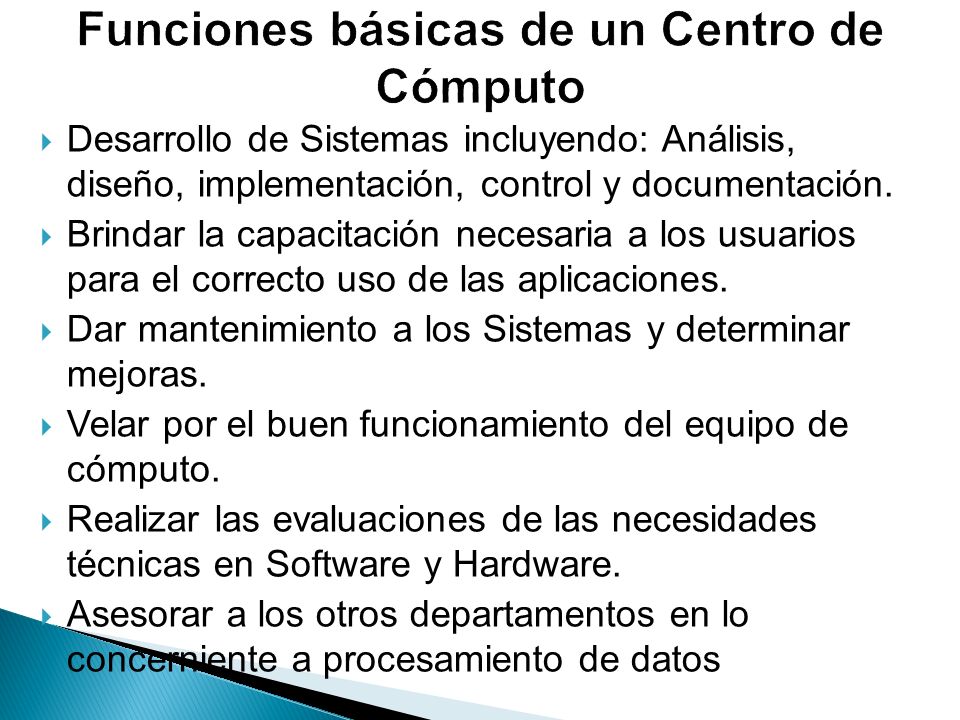

6  Desarrollo de Sistemas incluyendo: Análisis, diseño, implementación, control y documentación.  Brindar la capacitación necesaria a los usuarios para el correcto uso de las aplicaciones.  Dar mantenimiento a los Sistemas y determinar mejoras.  Velar por el buen funcionamiento del equipo de cómputo.  Realizar las evaluaciones de las necesidades técnicas en Software y Hardware.  Asesorar a los otros departamentos en lo concerniente a procesamiento de datos

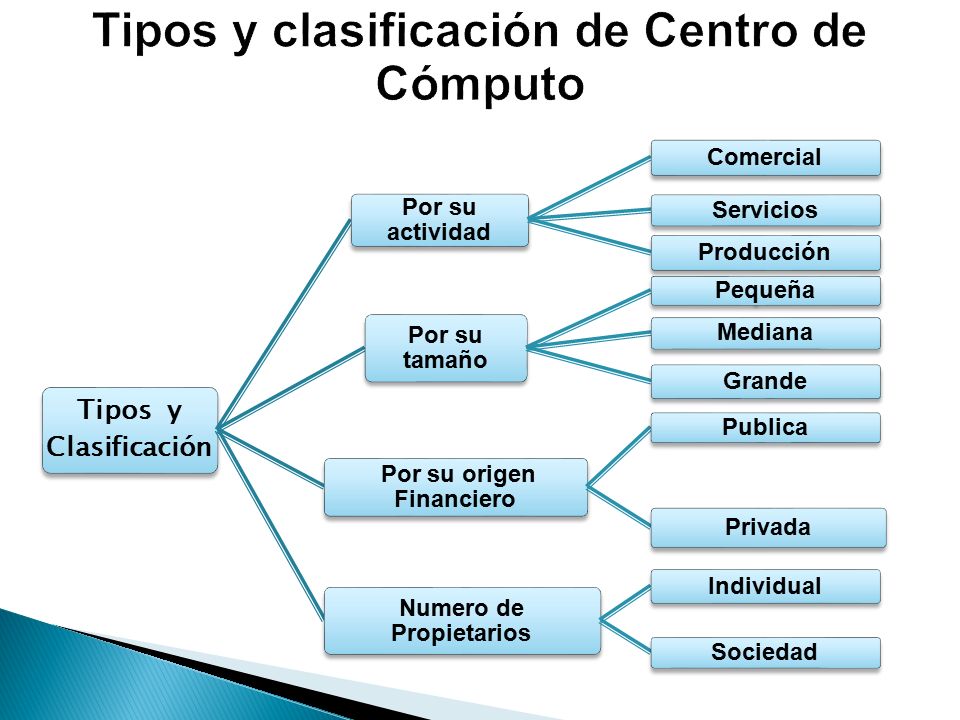

7 Tipos y Clasificación Por su actividad Comercial Servicios Producción Por su tamaño Pequeña Mediana Grande Por su origen Financiero Publica Privada Numero de Propietarios Individual Sociedad

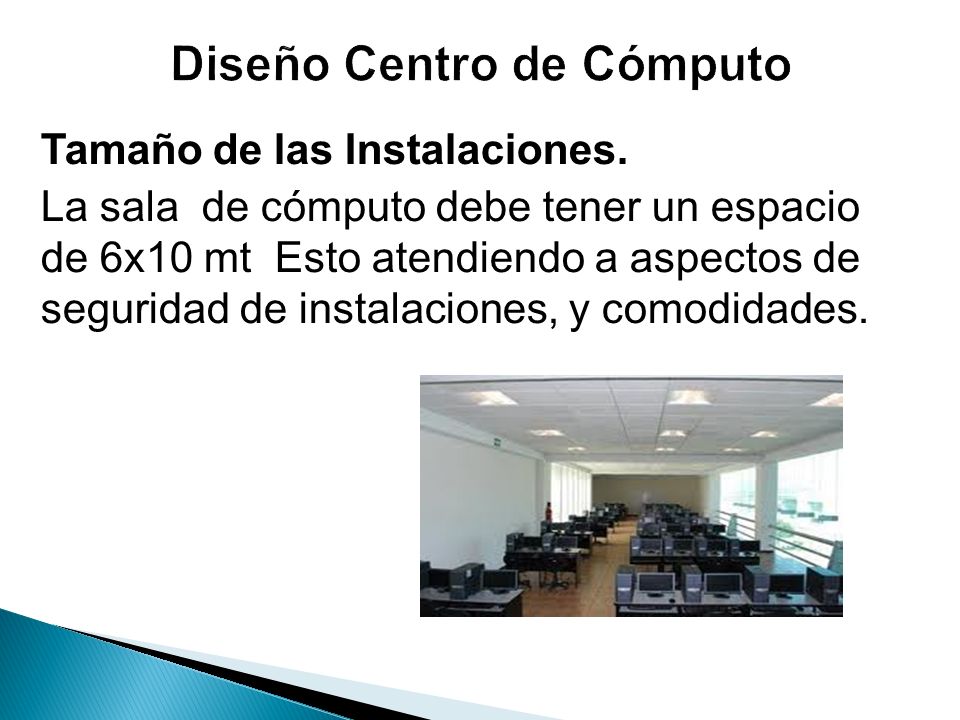

8 Tamaño de las Instalaciones. La sala de cómputo debe tener un espacio de 6x10 mt Esto atendiendo a aspectos de seguridad de instalaciones, y comodidades.

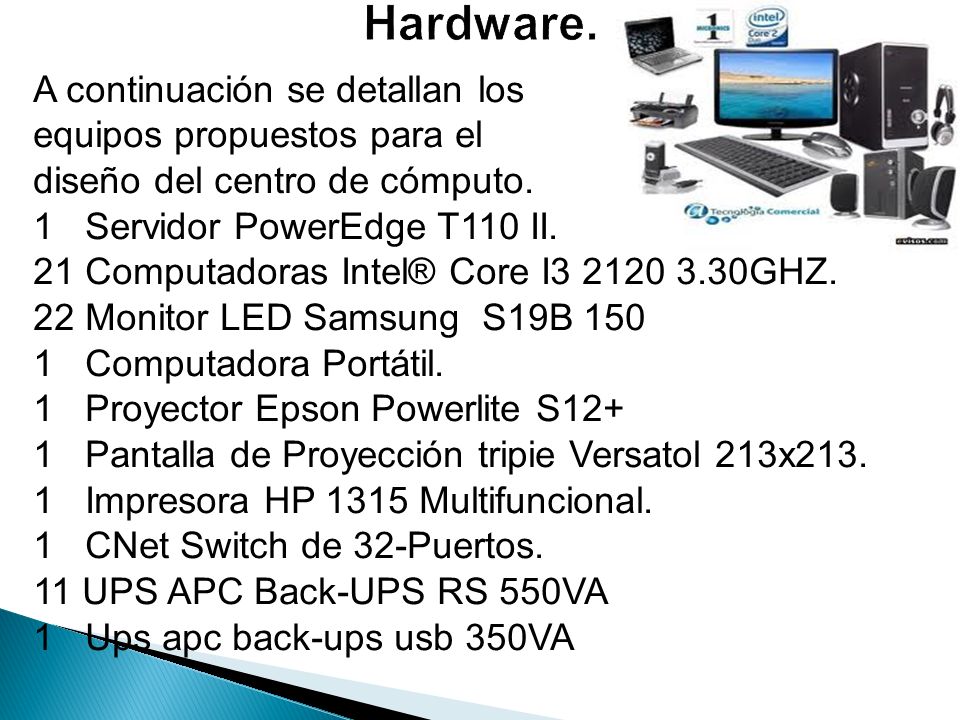

9 A continuación se detallan los equipos propuestos para el diseño del centro de cómputo. 1 Servidor PowerEdge T110 II. 21 Computadoras Intel® Core I3 2120 3.30GHZ. 22 Monitor LED Samsung S19B 150 1 Computadora Portátil. 1 Proyector Epson Powerlite S12+ 1 Pantalla de Proyección tripie Versatol 213x213. 1 Impresora HP 1315 Multifuncional. 1 CNet Switch de 32-Puertos. 11 UPS APC Back-UPS RS 550VA 1 Ups apc back-ups usb 350VA

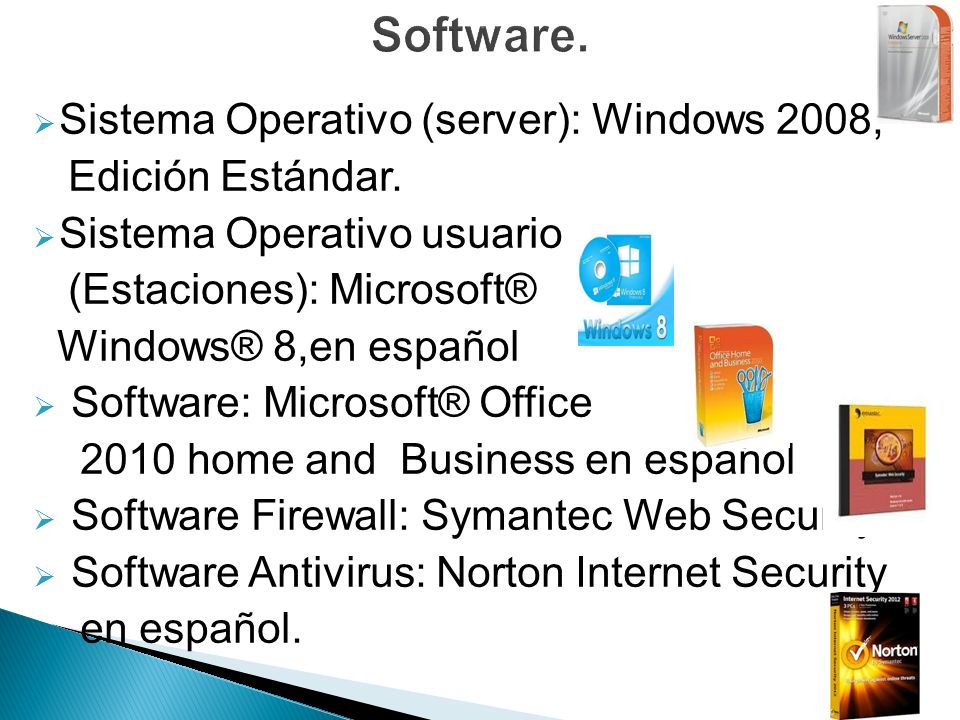

10  Sistema Operativo (server): Windows 2008, Edición Estándar.  Sistema Operativo usuario (Estaciones): Microsoft® Windows® 8,en español  Software: Microsoft® Office 2010 home and Business en español  Software Firewall: Symantec Web Security.  Software Antivirus: Norton Internet Security en español.

11  Centro de trabajo en esquina acabado color maple.  Archivo de 4 gavetas negros.  Escritorio para cada computadora.  Sillas ergonomicas.

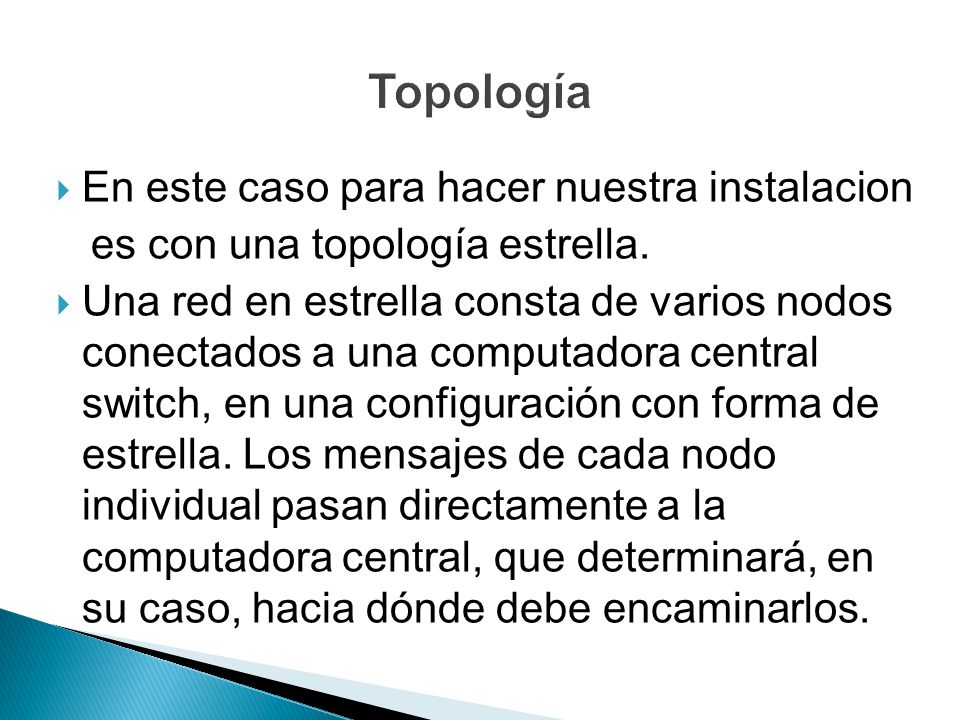

12  En este caso para hacer nuestra instalacion es con una topología estrella.  Una red en estrella consta de varios nodos conectados a una computadora central switch, en una configuración con forma de estrella. Los mensajes de cada nodo individual pasan directamente a la computadora central, que determinará, en su caso, hacia dónde debe encaminarlos.

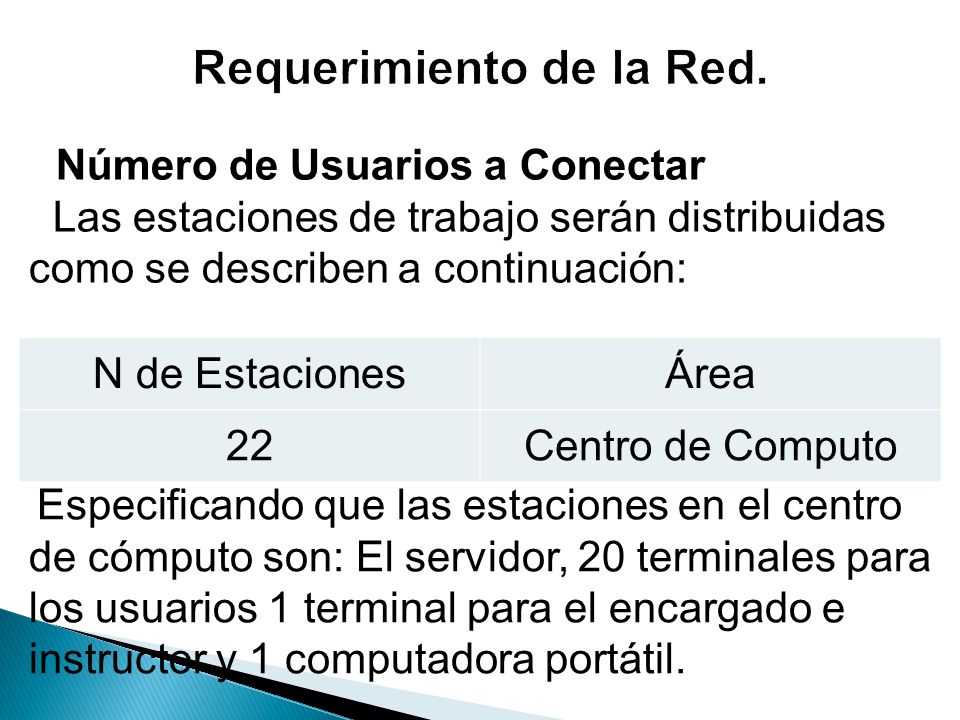

13 N de EstacionesÁrea 22Centro de Computo Número de Usuarios a Conectar Las estaciones de trabajo serán distribuidas como se describen a continuación: Especificando que las estaciones en el centro de cómputo son: El servidor, 20 terminales para los usuarios 1 terminal para el encargado e instructor y 1 computadora portátil.

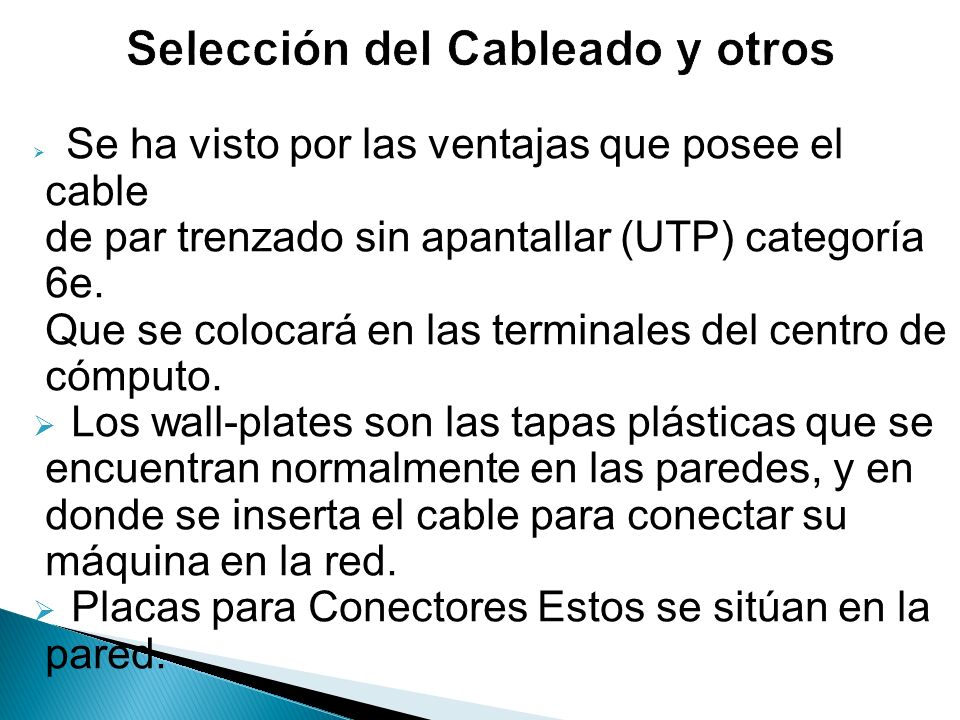

14  Se ha visto por las ventajas que posee el cable de par trenzado sin apantallar (UTP) categoría 6e. Que se colocará en las terminales del centro de cómputo.  Los wall-plates son las tapas plásticas que se encuentran normalmente en las paredes, y en donde se inserta el cable para conectar su máquina en la red.  Placas para Conectores Estos se sitúan en la pared.

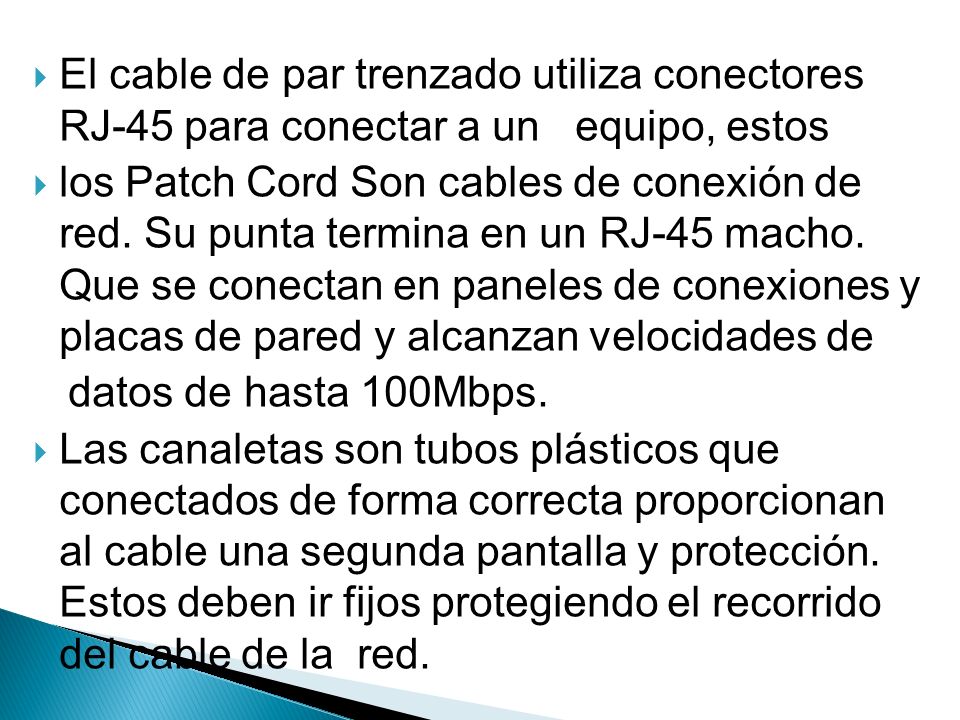

15  El cable de par trenzado utiliza conectores RJ-45 para conectar a un equipo, estos  los Patch Cord Son cables de conexión de red. Su punta termina en un RJ-45 macho. Que se conectan en paneles de conexiones y placas de pared y alcanzan velocidades de datos de hasta 100Mbps.  Las canaletas son tubos plásticos que conectados de forma correcta proporcionan al cable una segunda pantalla y protección. Estos deben ir fijos protegiendo el recorrido del cable de la red.

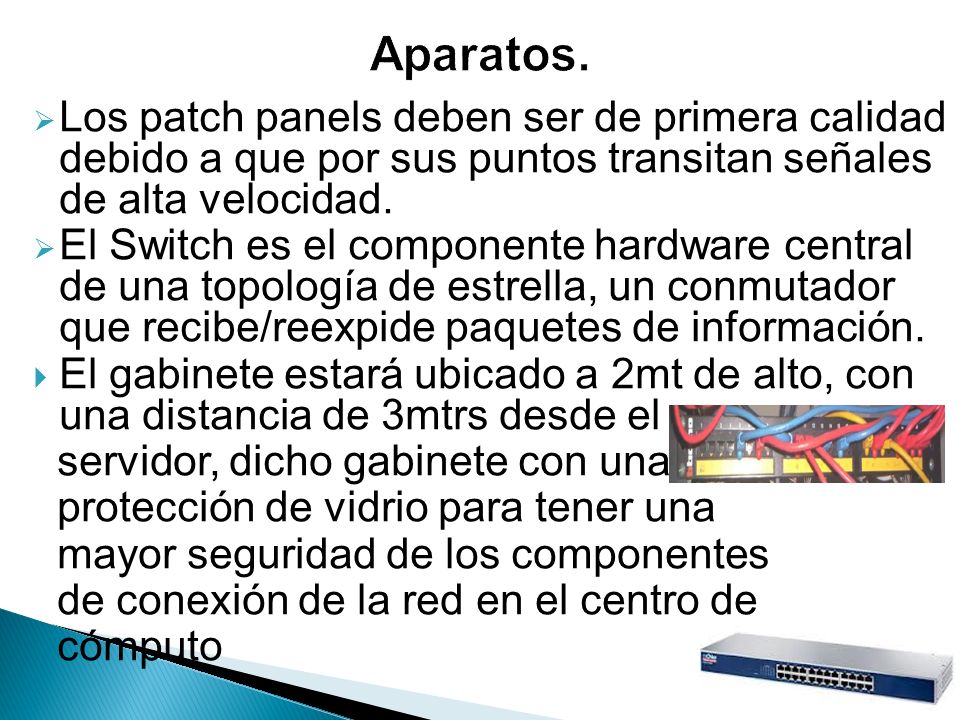

16  Los patch panels deben ser de primera calidad debido a que por sus puntos transitan señales de alta velocidad.  El Switch es el componente hardware central de una topología de estrella, un conmutador que recibe/reexpide paquetes de información.  El gabinete estará ubicado a 2mt de alto, con una distancia de 3mtrs desde el servidor, dicho gabinete con una protección de vidrio para tener una mayor seguridad de los componentes de conexión de la red en el centro de cómputo

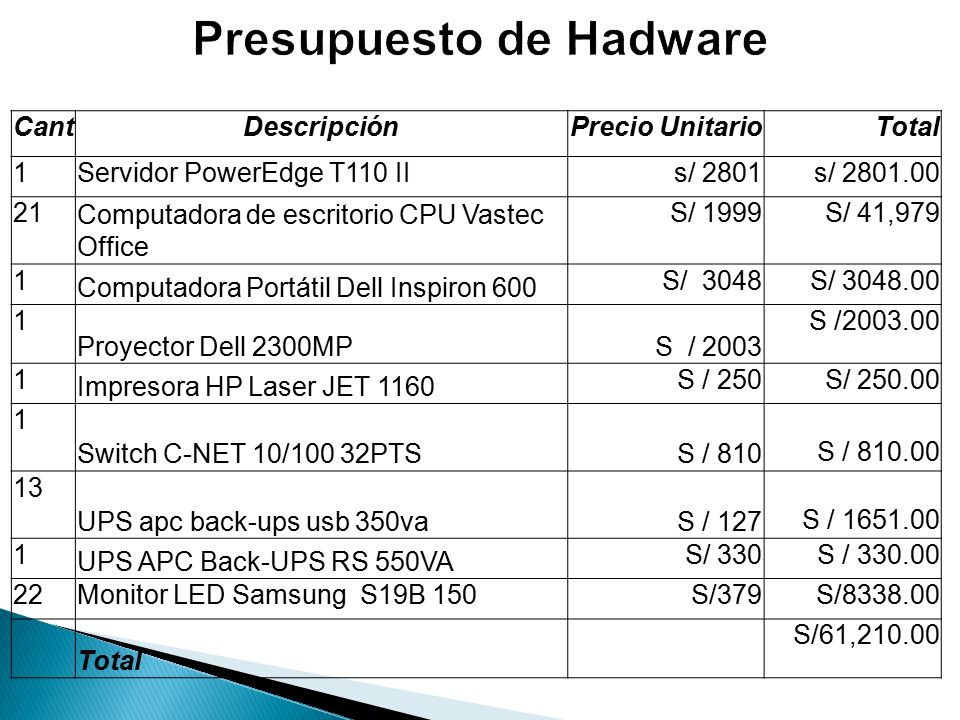

17 CantDescripciónPrecio UnitarioTotal 1Servidor PowerEdge T110 IIs/ 2801s/ 2801.00 21Computadora de escritorio CPU Vastec Office S/ 1999S/ 41,979 1 Computadora Portátil Dell Inspiron 600 S/ 3048S/ 3048.00 1 Proyector Dell 2300MPS / 2003 S /2003.00 1 Impresora HP Laser JET 1160 S / 250S/ 250.00 1 Switch C-NET 10/100 32PTSS / 810S / 810.00 13 UPS apc back-ups usb 350vaS / 127S / 1651.00 1 UPS APC Back-UPS RS 550VA S/ 330S / 330.00 22Monitor LED Samsung S19B 150S/379S/8338.00 Total S/61,210.00

18 3 Cant.DescripciónPrecio Unitario Total 1Sistema Operativo (server): Windows 2008 S/ 4800 22Software Firewall: Symantec Web Security. S/ 250S/ 5500 22Software Antivirus: Norton Internet Security en español. S/ 157S/ 3454 TotalS/ 13,754

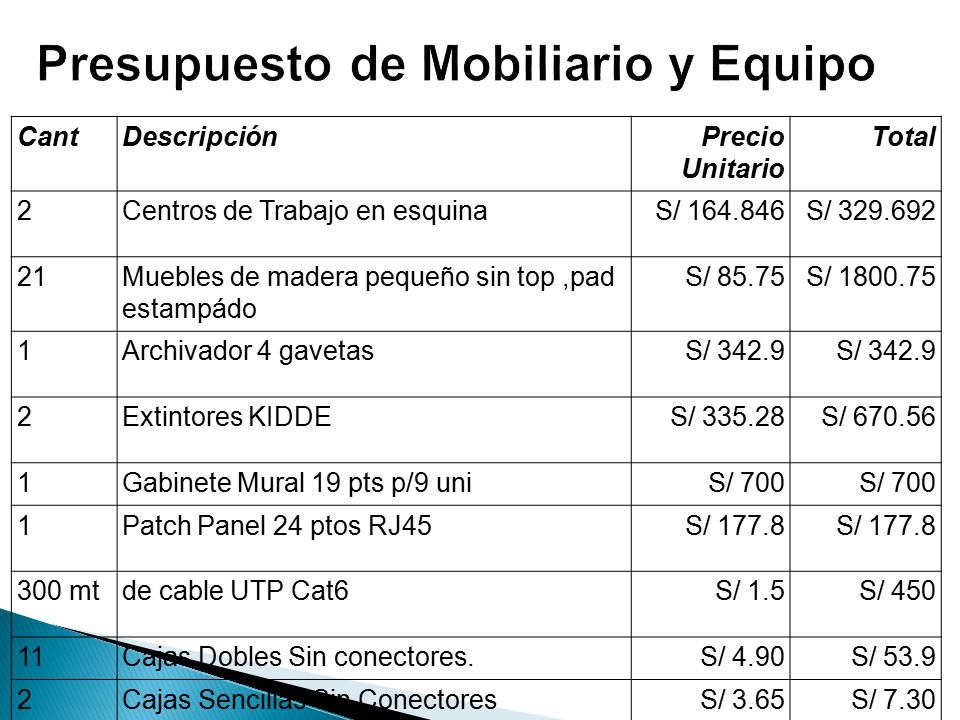

19 CantDescripciónPrecio Unitario Total 2Centros de Trabajo en esquinaS/ 164.846S/ 329.692 21Muebles de madera pequeño sin top,pad estampádo S/ 85.75S/ 1800.75 1Archivador 4 gavetasS/ 342.9 2Extintores KIDDES/ 335.28S/ 670.56 1Gabinete Mural 19 pts p/9 uniS/ 700 1Patch Panel 24 ptos RJ45S/ 177.8 300 mtde cable UTP Cat6S/ 1.5S/ 450 11Cajas Dobles Sin conectores.S/ 4.90S/ 53.9 2Cajas Sencillas Sin ConectoresS/ 3.65S/ 7.30

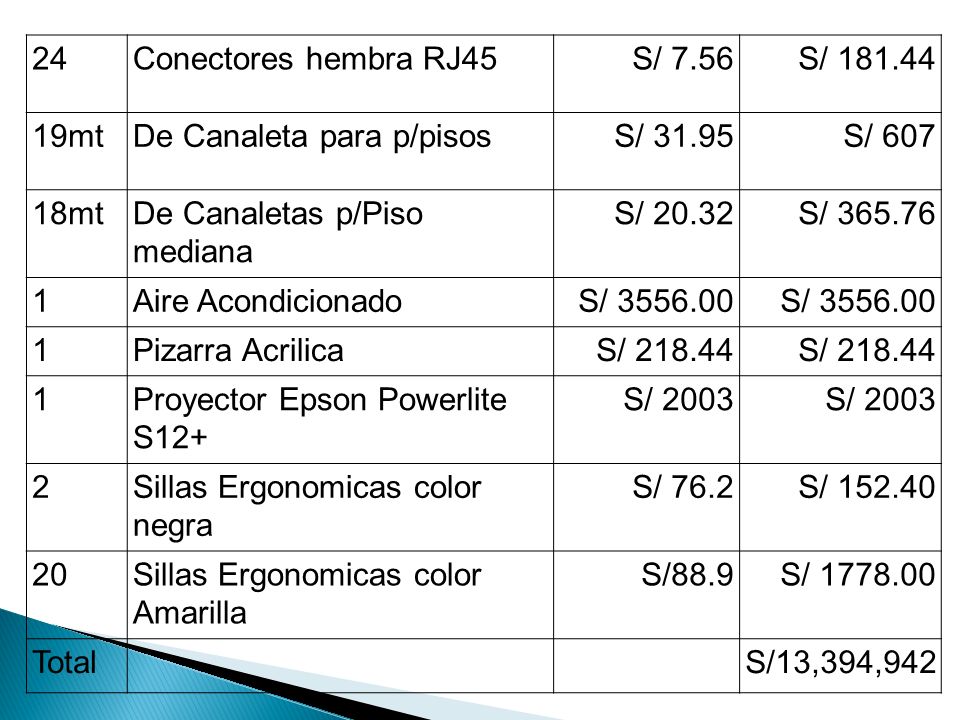

20 24Conectores hembra RJ45S/ 7.56S/ 181.44 19mtDe Canaleta para p/pisosS/ 31.95S/ 607 18mtDe Canaletas p/Piso mediana S/ 20.32S/ 365.76 1Aire AcondicionadoS/ 3556.00 1Pizarra AcrilicaS/ 218.44 1Proyector Epson Powerlite S12+ S/ 2003 2Sillas Ergonomicas color negra S/ 76.2S/ 152.40 20Sillas Ergonomicas color Amarilla S/88.9S/ 1778.00 TotalS/13,394,942

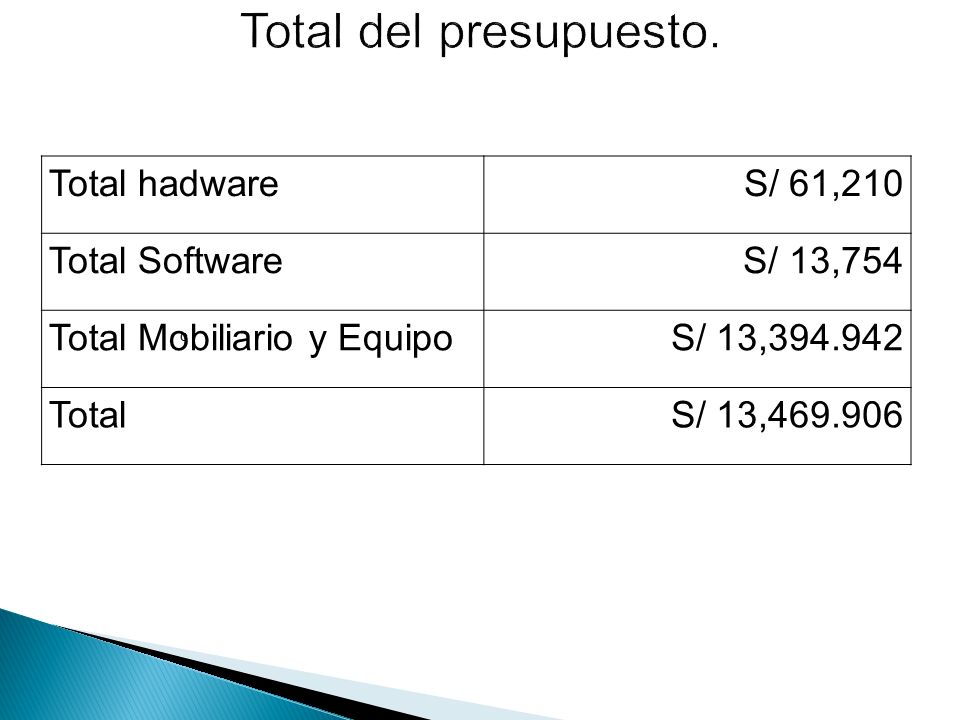

21 Total hadwareS/ 61,210 Total Software S/ 13,754 Total Mobiliario y EquipoS/ 13,394.942 TotalS/ 13,469.906 c

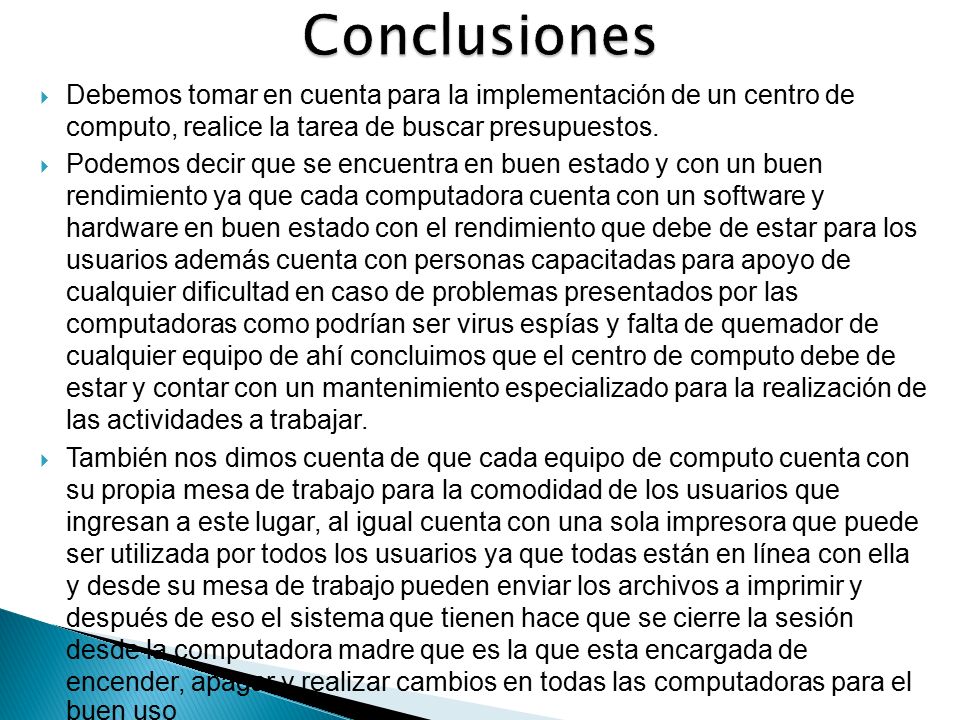

22  Debemos tomar en cuenta para la implementación de un centro de computo, realice la tarea de buscar presupuestos.  Podemos decir que se encuentra en buen estado y con un buen rendimiento ya que cada computadora cuenta con un software y hardware en buen estado con el rendimiento que debe de estar para los usuarios además cuenta con personas capacitadas para apoyo de cualquier dificultad en caso de problemas presentados por las computadoras como podrían ser virus espías y falta de quemador de cualquier equipo de ahí concluimos que el centro de computo debe de estar y contar con un mantenimiento especializado para la realización de las actividades a trabajar.  También nos dimos cuenta de que cada equipo de computo cuenta con su propia mesa de trabajo para la comodidad de los usuarios que ingresan a este lugar, al igual cuenta con una sola impresora que puede ser utilizada por todos los usuarios ya que todas están en línea con ella y desde su mesa de trabajo pueden enviar los archivos a imprimir y después de eso el sistema que tienen hace que se cierre la sesión desde la computadora madre que es la que esta encargada de encender, apagar y realizar cambios en todas las computadoras para el buen uso

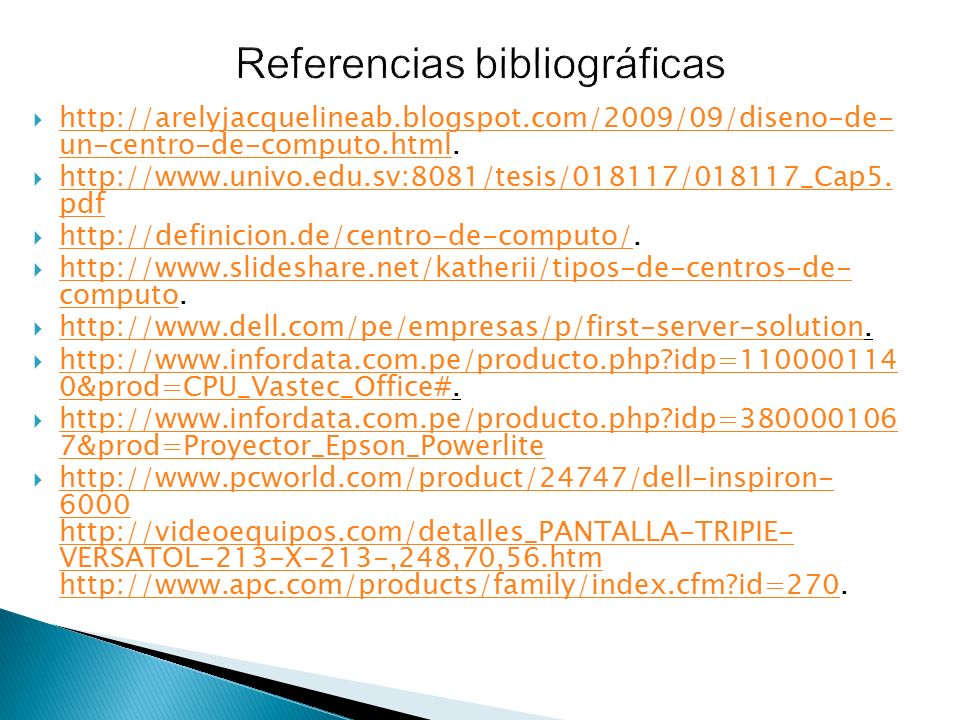

23  http://arelyjacquelineab.blogspot.com/2009/09/diseno-de- un-centro-de-computo.html. http://arelyjacquelineab.blogspot.com/2009/09/diseno-de- un-centro-de-computo.html  http://www.univo.edu.sv:8081/tesis/018117/018117_Cap5. pdf http://www.univo.edu.sv:8081/tesis/018117/018117_Cap5. pdf  http://definicion.de/centro-de-computo/. http://definicion.de/centro-de-computo/  http://www.slideshare.net/katherii/tipos-de-centros-de- computo. http://www.slideshare.net/katherii/tipos-de-centros-de- computo  http://www.dell.com/pe/empresas/p/first-server-solution. http://www.dell.com/pe/empresas/p/first-server-solution  http://www.infordata.com.pe/producto.php?idp=110000114 0&prod=CPU_Vastec_Office#. http://www.infordata.com.pe/producto.php?idp=110000114 0&prod=CPU_Vastec_Office#  http://www.infordata.com.pe/producto.php?idp=380000106 7&prod=Proyector_Epson_Powerlite http://www.infordata.com.pe/producto.php?idp=380000106 7&prod=Proyector_Epson_Powerlite  http://www.pcworld.com/product/24747/dell-inspiron- 6000 http://videoequipos.com/detalles_PANTALLA-TRIPIE- VERSATOL-213-X-213-,248,70,56.htm http://www.apc.com/products/family/index.cfm?id=270. http://www.pcworld.com/product/24747/dell-inspiron- 6000 http://videoequipos.com/detalles_PANTALLA-TRIPIE- VERSATOL-213-X-213-,248,70,56.htm http://www.apc.com/products/family/index.cfm?id=270
