1 CAÑERIAS, VALVULAS Y ACCESORIOS

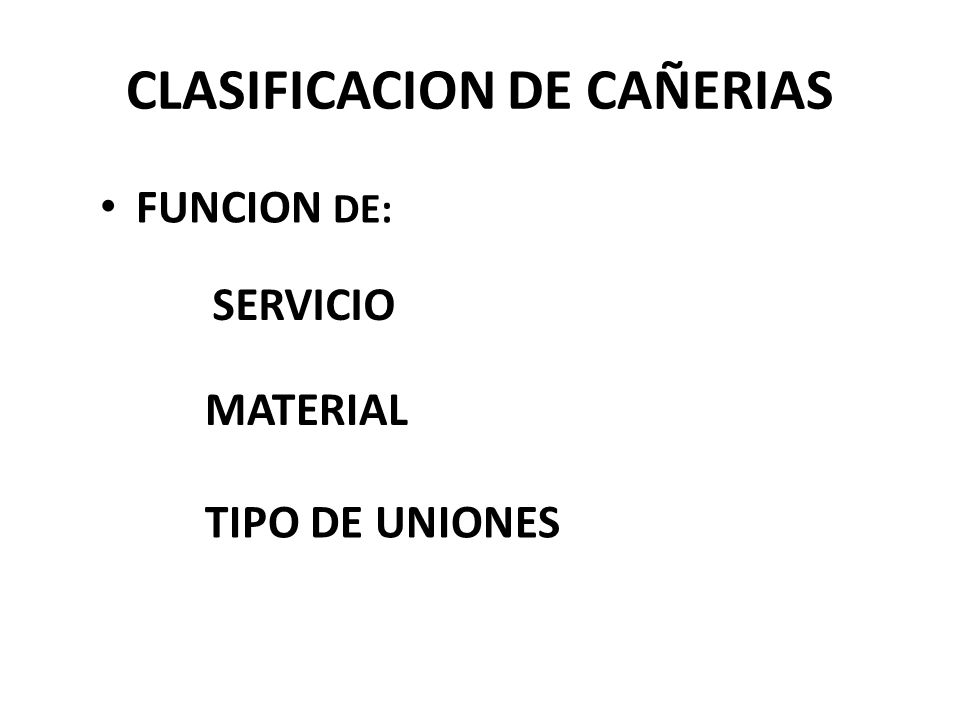

2 CLASIFICACION DE CAÑERIAS FUNCION DE: SERVICIO MATERIAL TIPO DE UNIONES

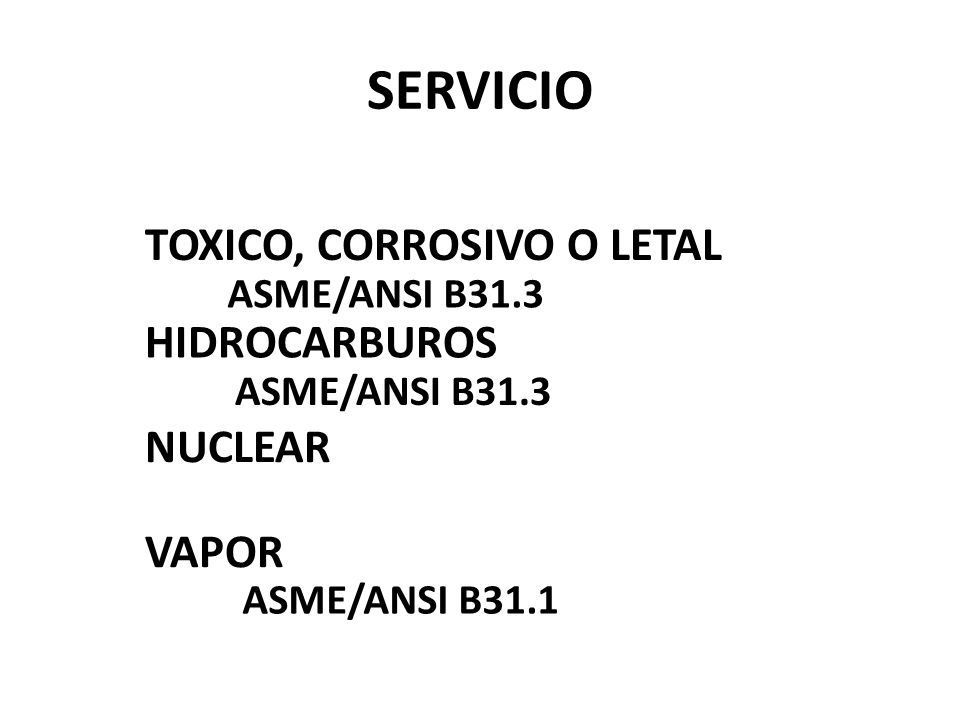

3 SERVICIO TOXICO, CORROSIVO O LETAL HIDROCARBUROS NUCLEAR VAPOR ASME/ANSI B31.3 ASME/ANSI B31.1

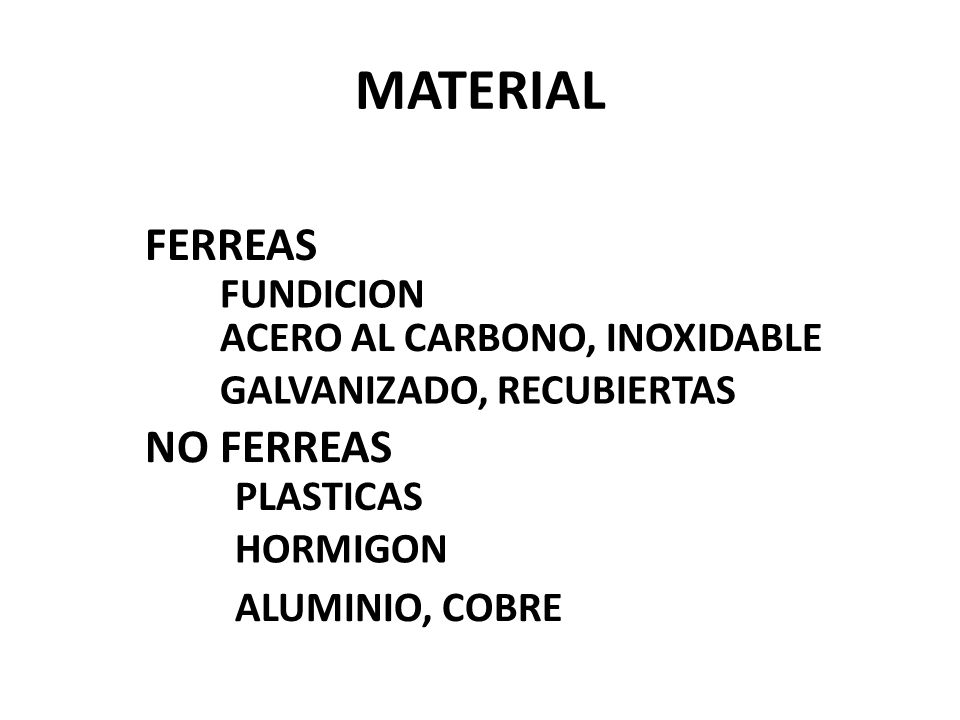

4 MATERIAL FERREAS NO FERREAS FUNDICION PLASTICAS HORMIGON ALUMINIO, COBRE ACERO AL CARBONO, INOXIDABLE GALVANIZADO, RECUBIERTAS

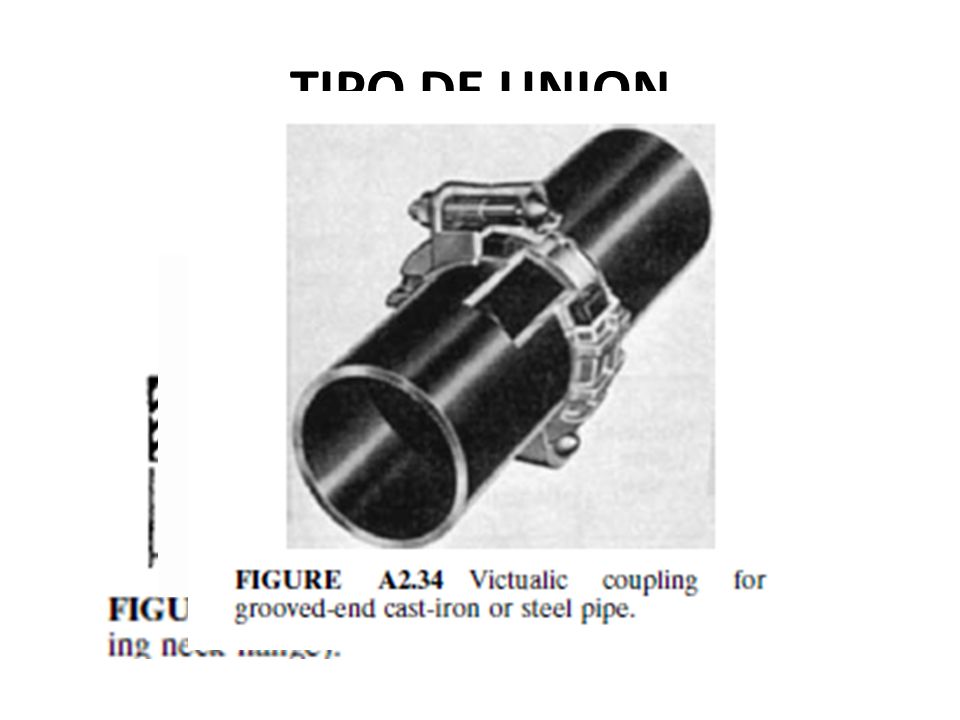

5 BRIDADAS TOTALMENTE SOLDADAS ROSCADAS DE ENCHUFE POR COMPRESION UNIONES PATENTADAS TIPO DE UNION

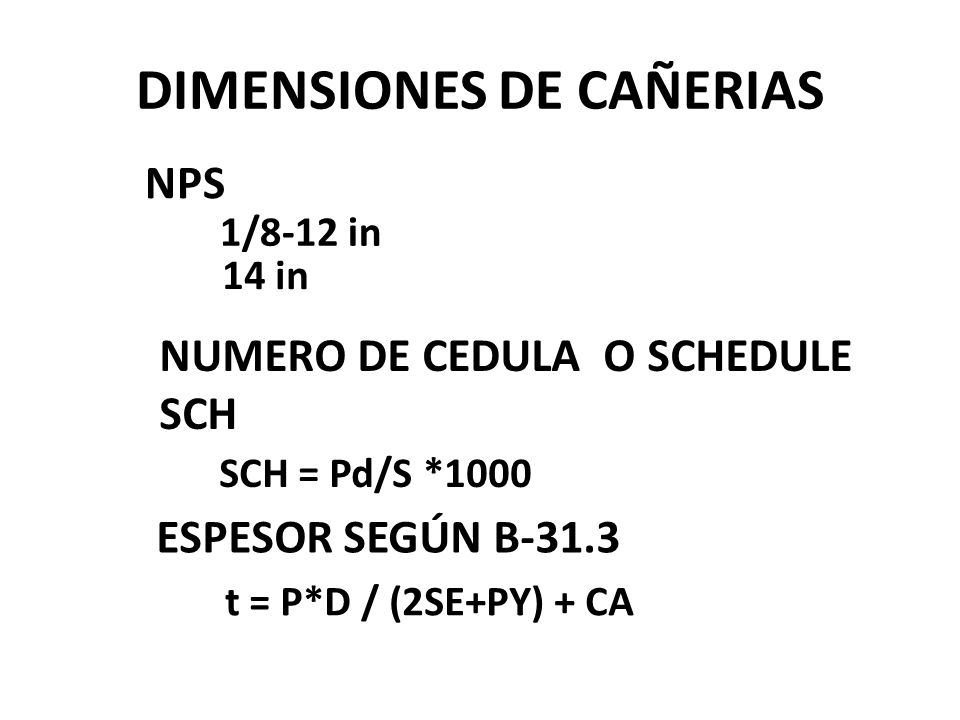

6 DIMENSIONES DE CAÑERIAS NPS 1/8-12 in 14 in NUMERO DE CEDULA O SCHEDULE SCH SCH = Pd/S *1000 ESPESOR SEGÚN B-31.3 t = P*D / (2SE+PY) + CA

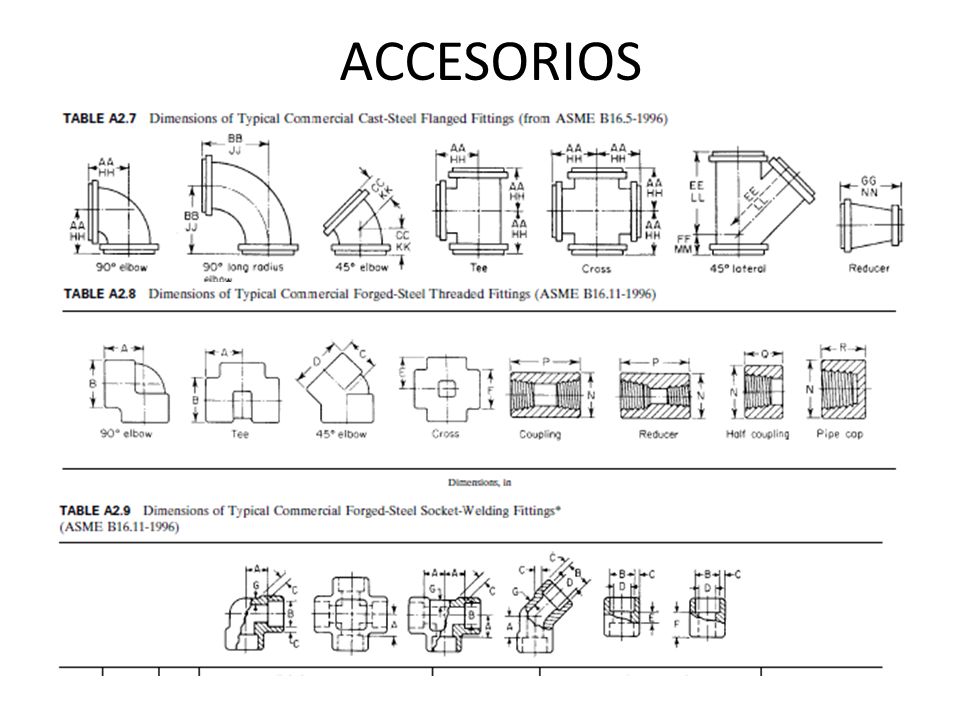

7 ACCESORIOS

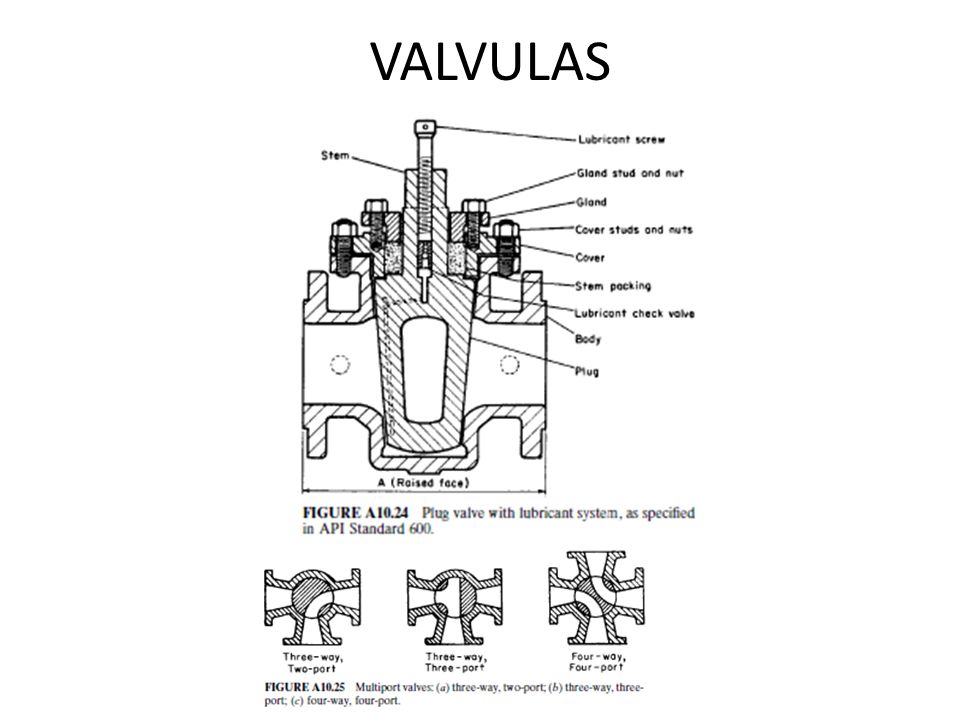

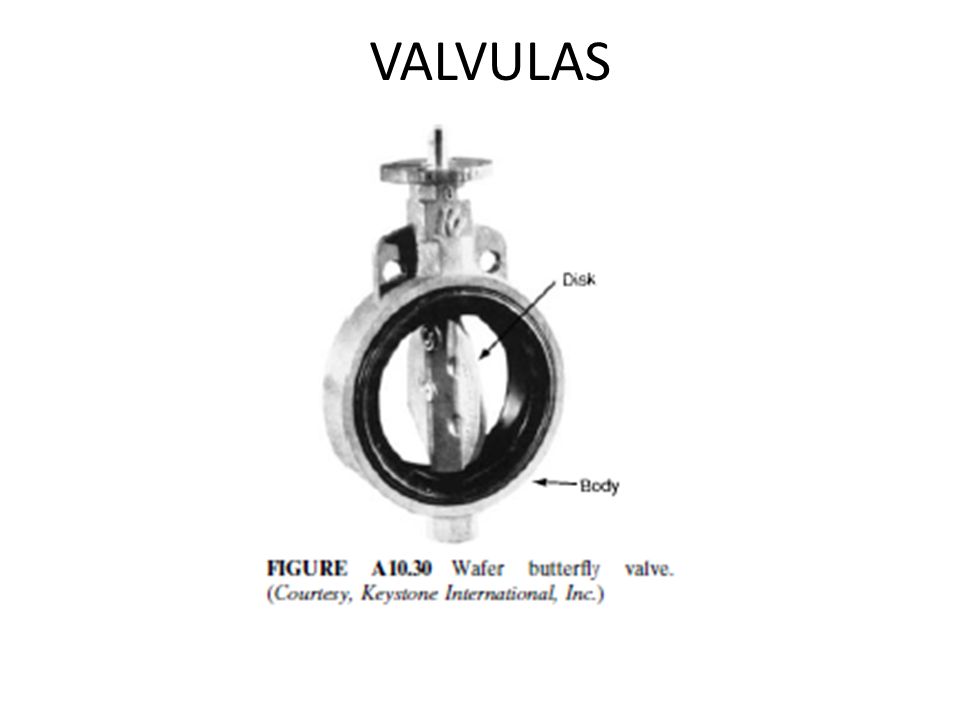

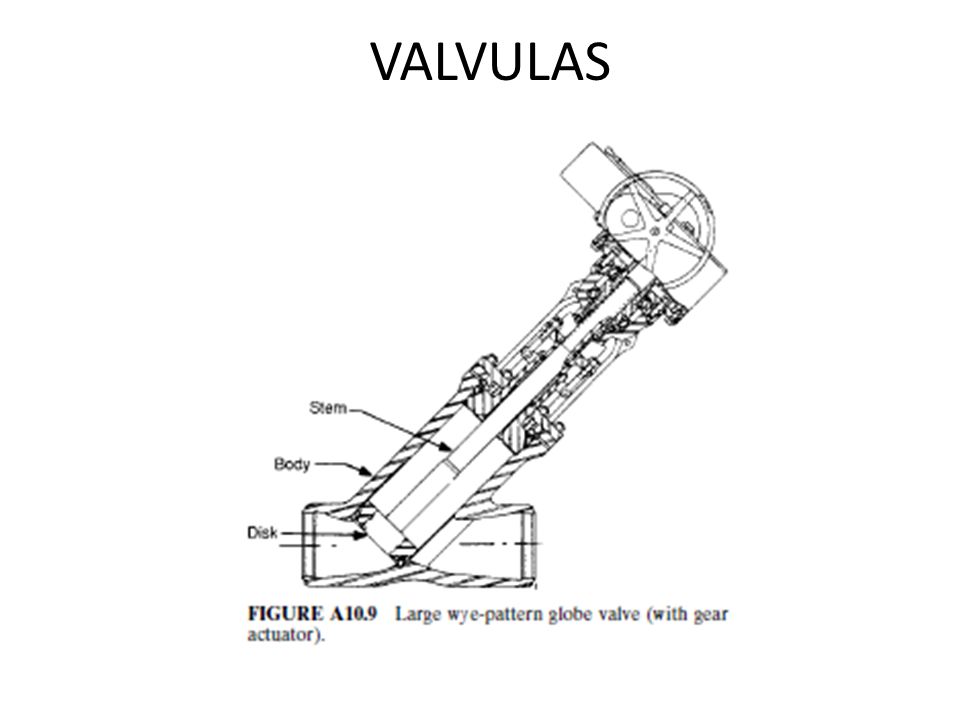

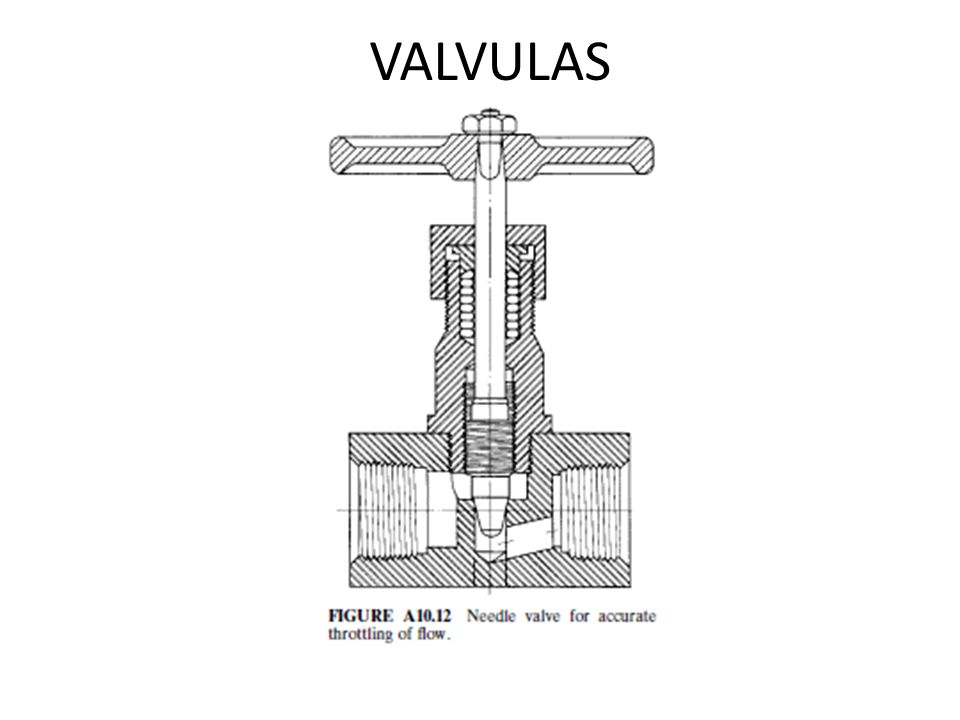

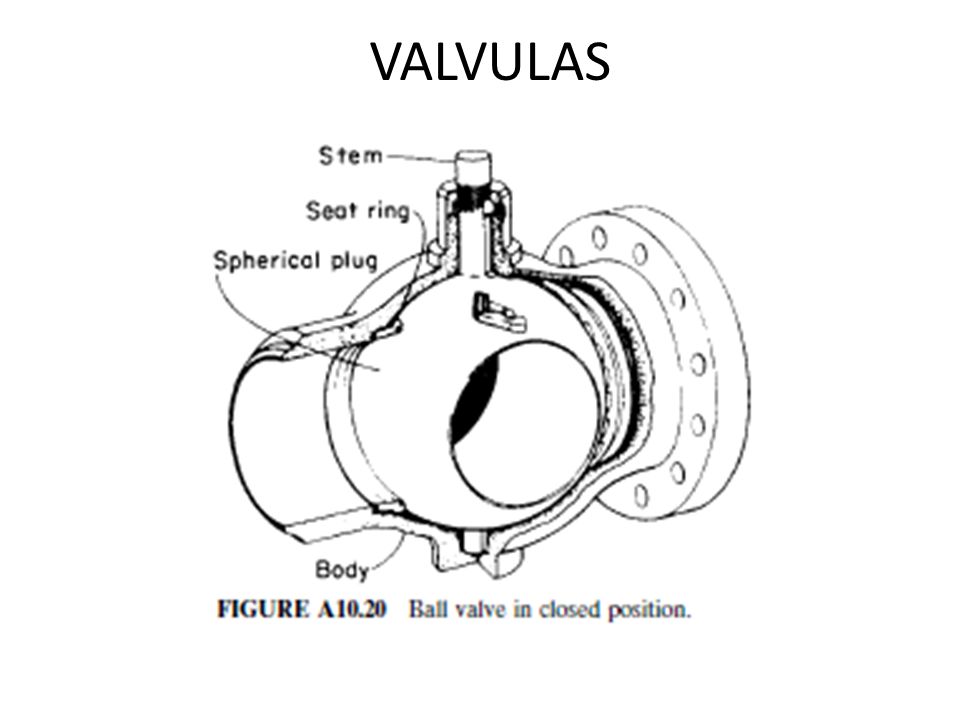

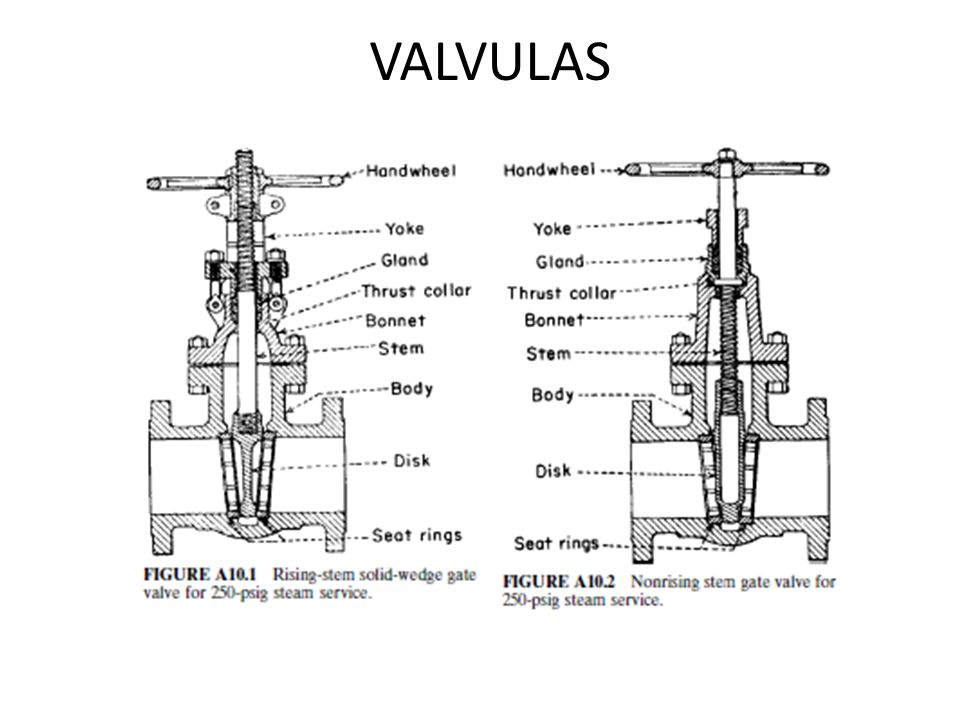

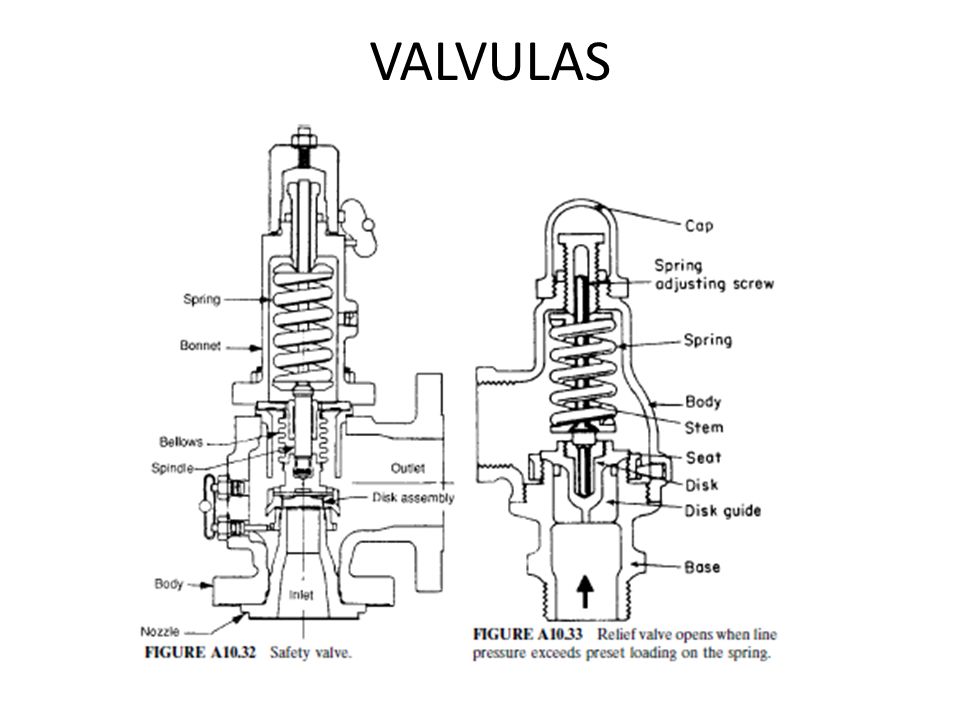

8 VALVULAS

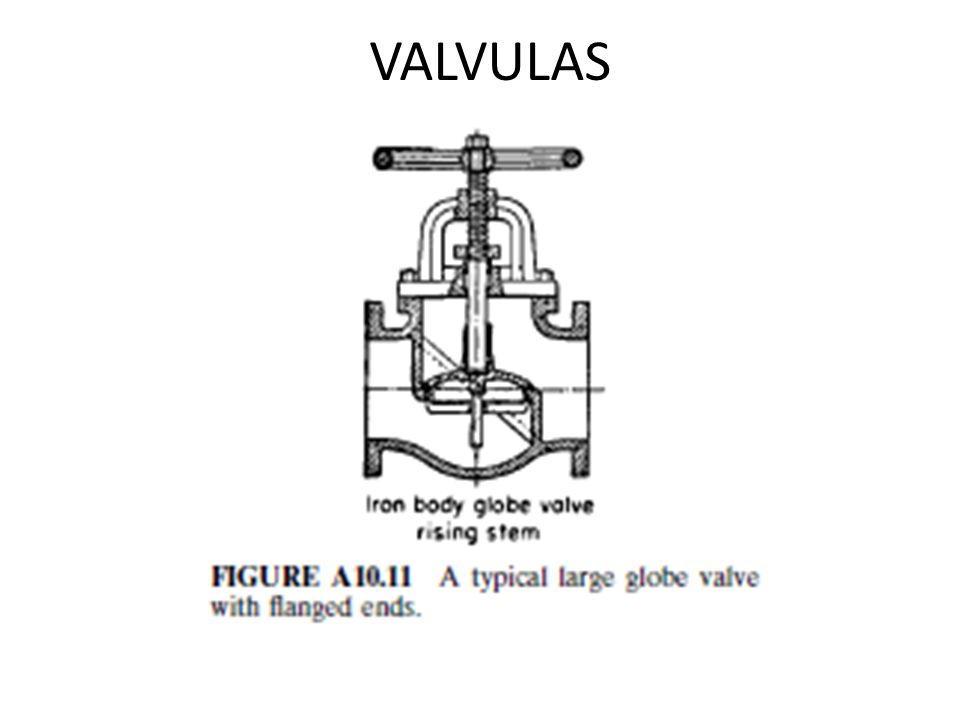

9

10

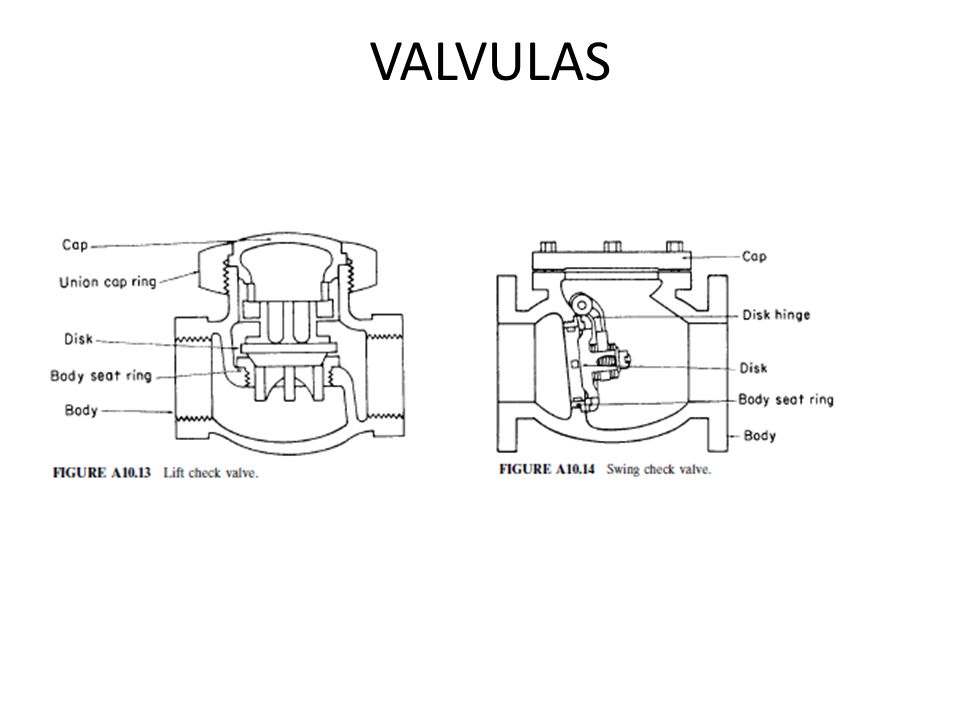

11

12

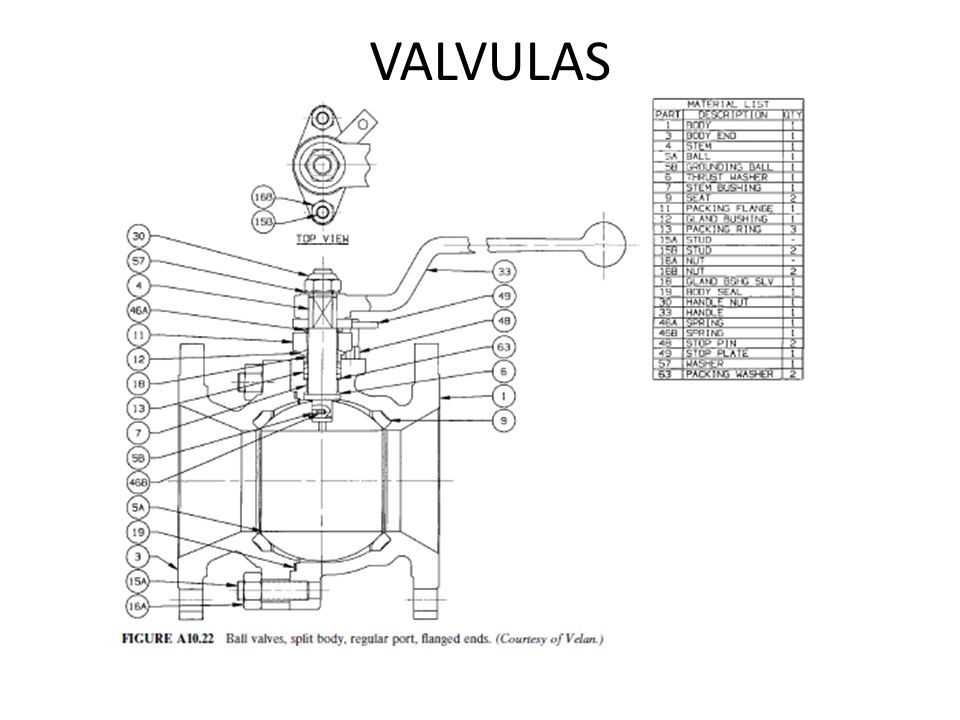

13

14

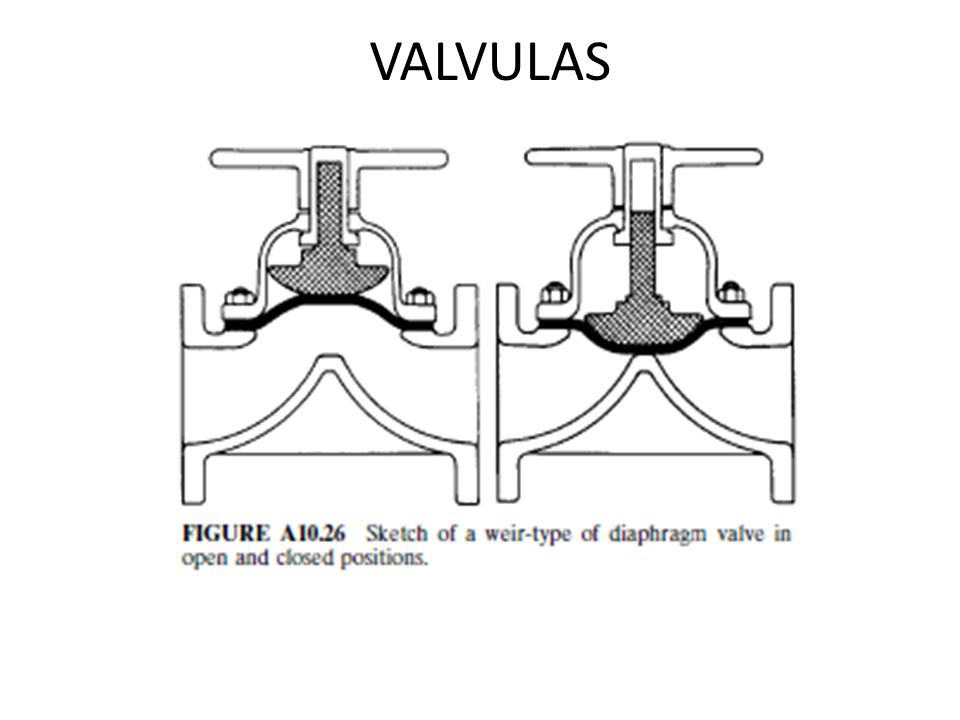

15

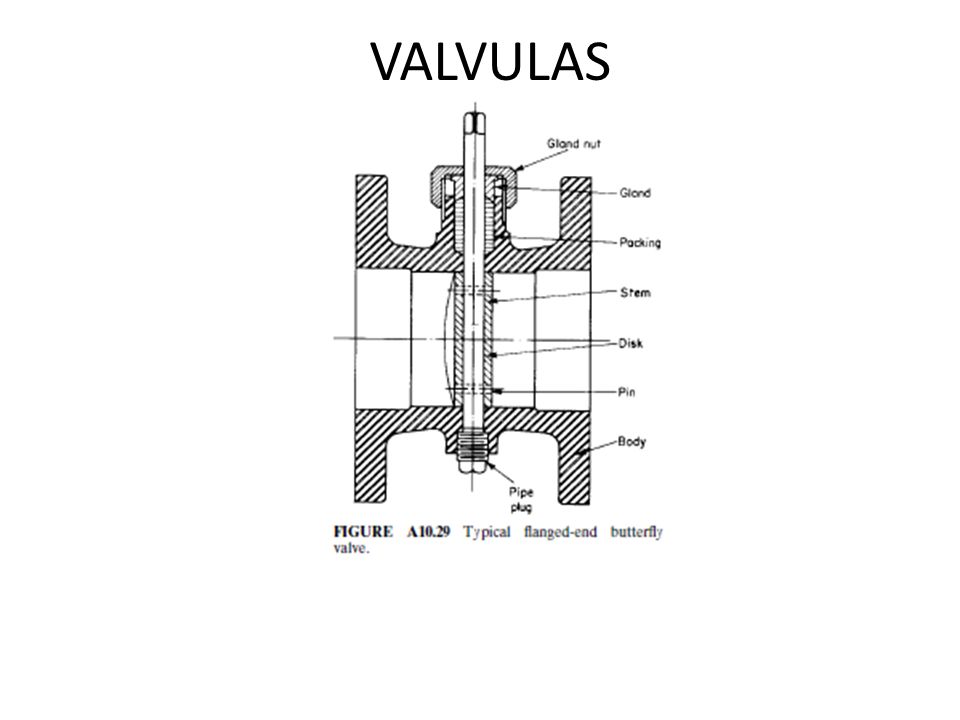

16

17

18

19

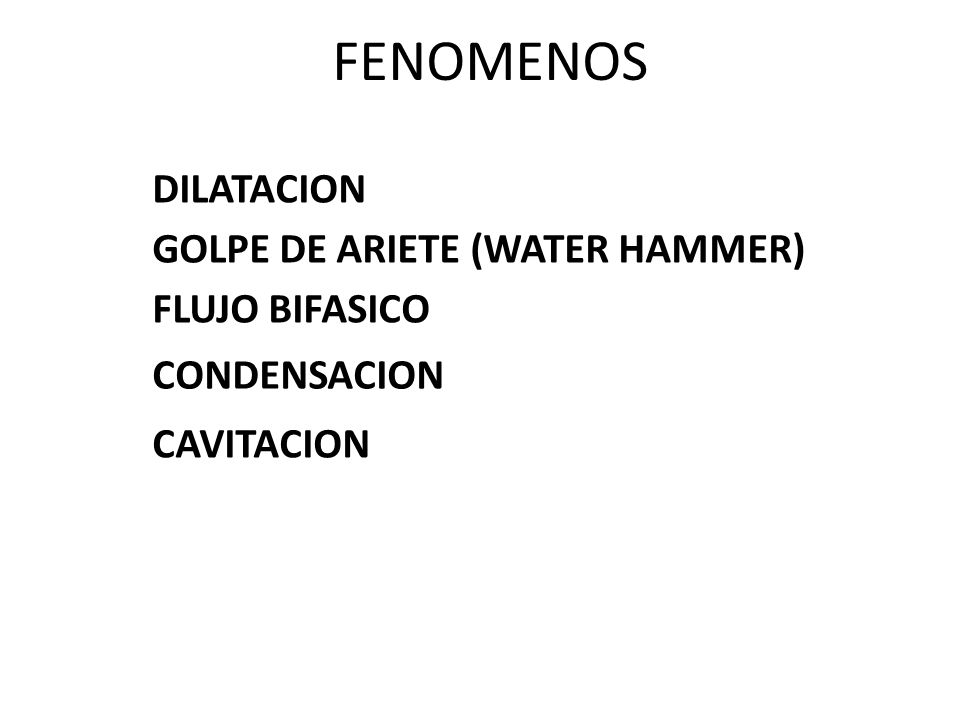

20 FENOMENOS DILATACION GOLPE DE ARIETE (WATER HAMMER) FLUJO BIFASICO CONDENSACION CAVITACION
