1 7 Construcción Parroquia Juan Pablo ll

2 CONTENIDO 1 OBJETIVOS 2 ANALISIS DEL SITIO A CLIMA B SUELO C LOCALIZACIÓN D PLANO DEL TERRENO E POLIGONAL DEL TERRENO F CONDICIONES DE ASOLEAMIENTO Y VIENTOS DOMINANTES G VEGETACÍON PRINCIPAL H VISTAS PRINCIPALES I ACCESOS 3 PROGRAMA ARQUITECTONICO 4 PROGRAMA DE NECESIDADES 5 DIAGRAMAS 6 ANÁLISIS DE ÁREAS 7 CONCEPTO 8 PROPUESTAS VOLUMETRICAS

3 1 OBJETIVOS PROPORCIONAR INFORMACIÓN PRECISA Y DETALLADA ACERCA DE TODO LO NECESARIO PARA REALIZAR UNA PARROQUIA, LOGRANDO UN PROGRAMA ARQUITECTÓNICO CON SUS NECESIDADES Y DIMENSIONES.

4 Barca 7 CONCEPTO “El barco en el cual navega la gente de Dios“ y “La cruz que guía a su pueblo a la vida eterna”. Ambos conceptos crean una combinación de pureza sin olvidar el camino hacia Dios.

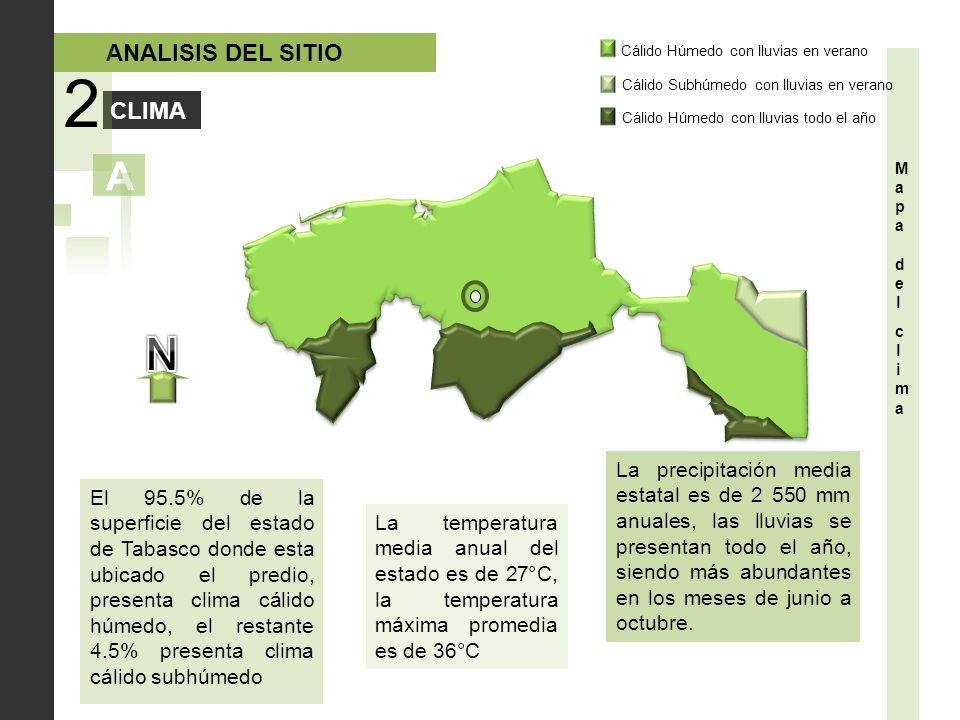

5 ANALISIS DEL SITIO CLIMA La precipitación media estatal es de 2 550 mm anuales, las lluvias se presentan todo el año, siendo más abundantes en los meses de junio a octubre. El 95.5% de la superficie del estado de Tabasco donde esta ubicado el predio, presenta clima cálido húmedo, el restante 4.5% presenta clima cálido subhúmedo La temperatura media anual del estado es de 27°C, la temperatura máxima promedia es de 36°C Mapa delclima Mapa delclima 2 A Cálido Húmedo con lluvias en verano Cálido Húmedo con lluvias todo el año Cálido Subhúmedo con lluvias en verano

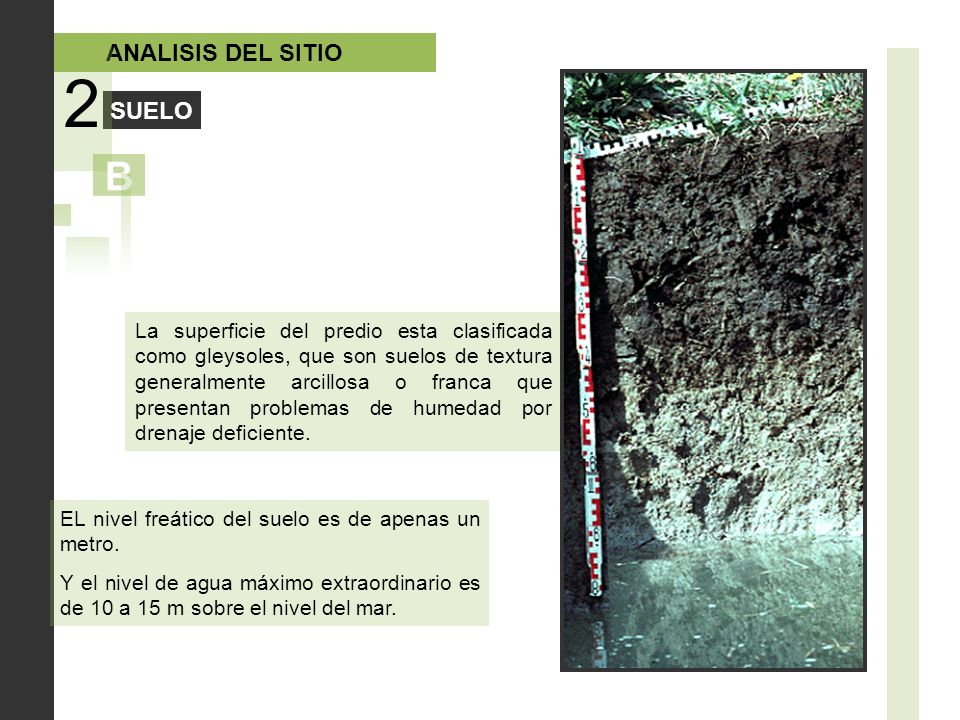

6 ANALISIS DEL SITIO SUELO 2 B La superficie del predio esta clasificada como gleysoles, que son suelos de textura generalmente arcillosa o franca que presentan problemas de humedad por drenaje deficiente. EL nivel freático del suelo es de apenas un metro. Y el nivel de agua máximo extraordinario es de 10 a 15 m sobre el nivel del mar.

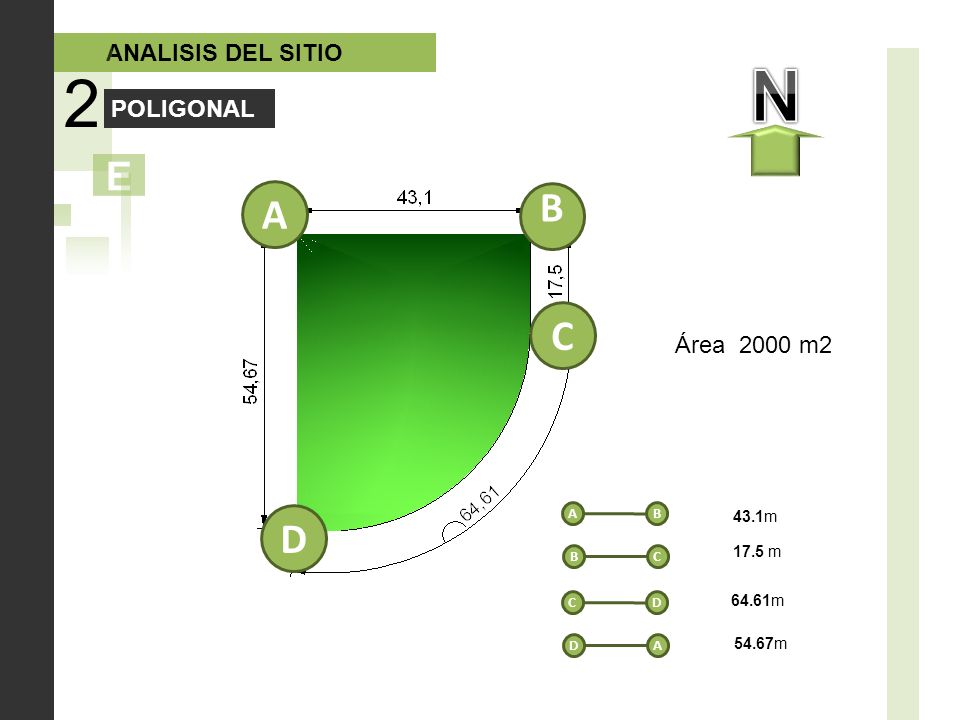

7 ANALISIS DEL SITIO 2 E POLIGONAL A B D C A B BC C D DA 43.1m 17.5 m 64.61m 54.67m Área 2000 m2

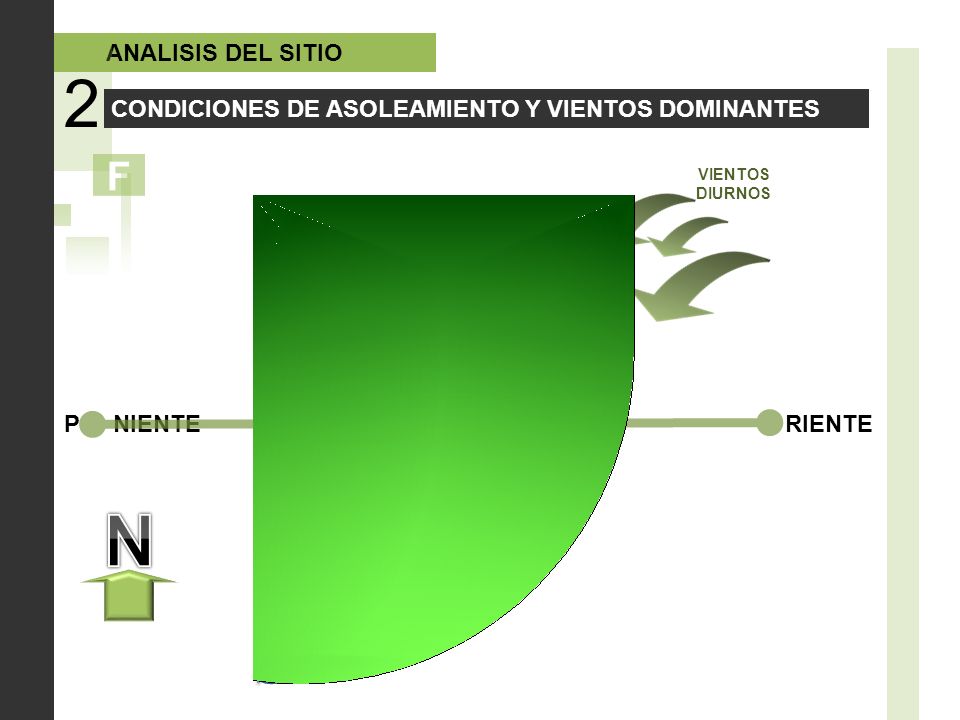

8 ANALISIS DEL SITIO 2 F CONDICIONES DE ASOLEAMIENTO Y VIENTOS DOMINANTES RIENTE P NIENTE VIENTOS DIURNOS

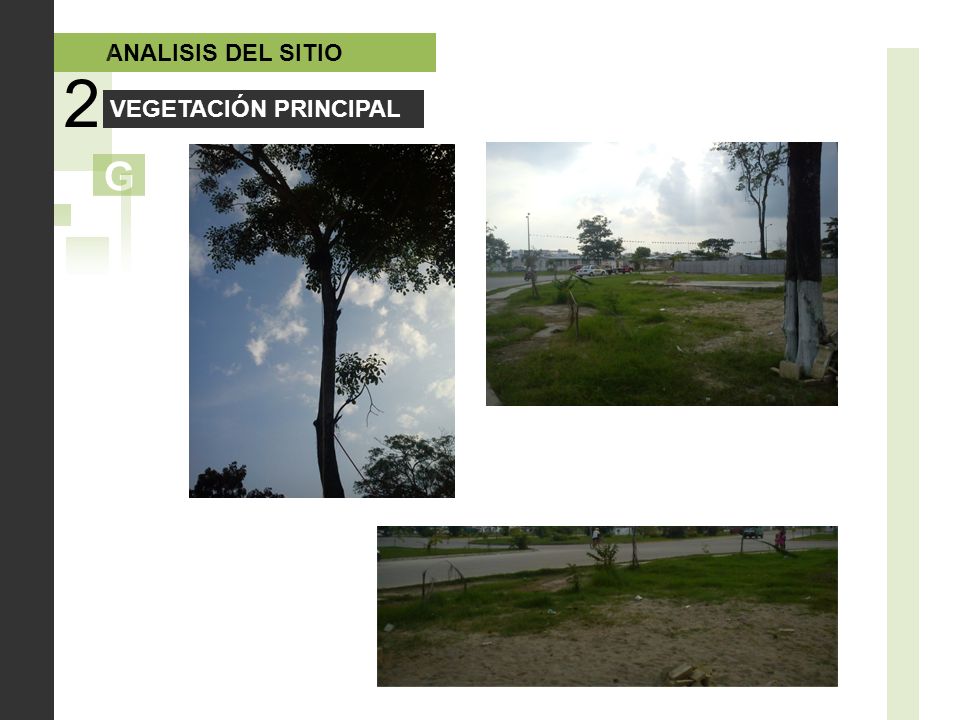

9 ANALISIS DEL SITIO 2 G VEGETACIÓN PRINCIPAL

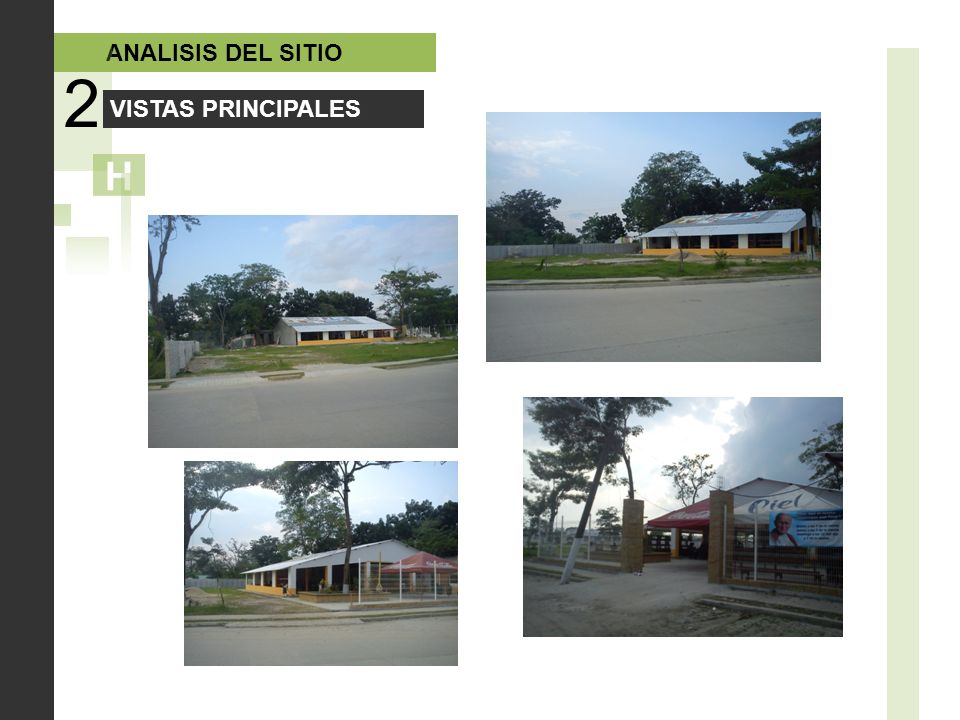

10 ANALISIS DEL SITIO 2 H VISTAS PRINCIPALES

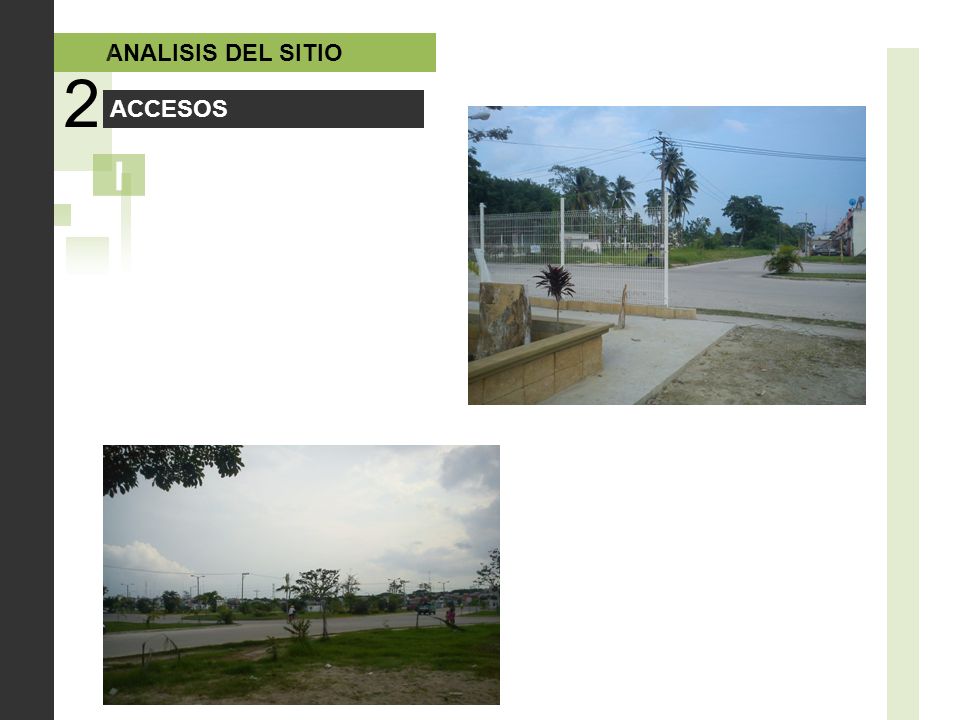

11 ANALISIS DEL SITIO 2 I ACCESOS

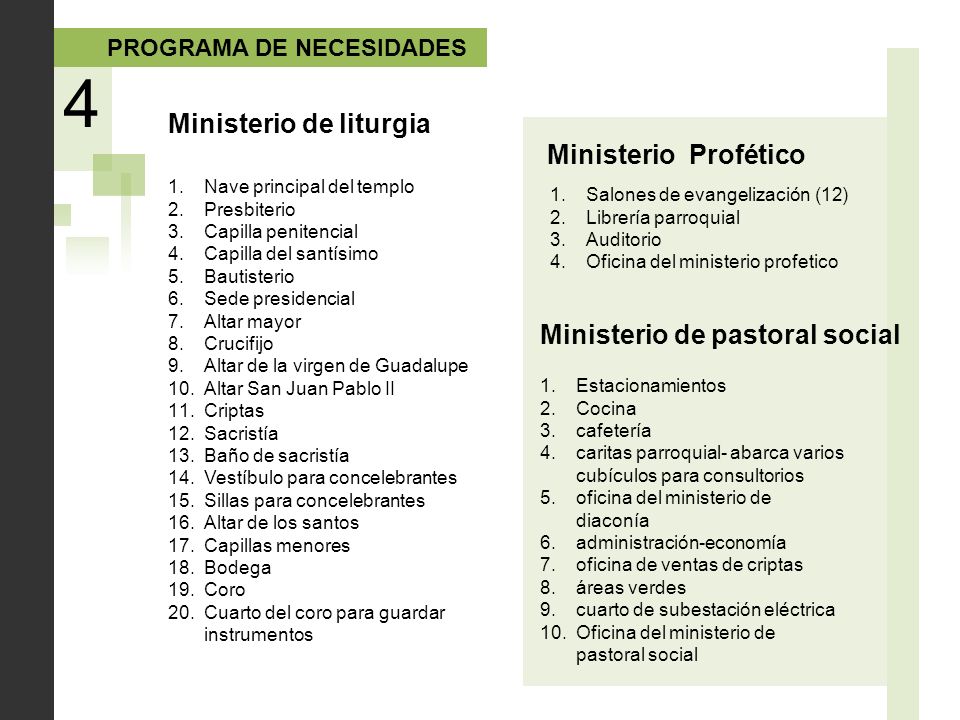

12 4 PROGRAMA DE NECESIDADES 1.Nave principal del templo 2.Presbiterio 3.Capilla penitencial 4.Capilla del santísimo 5.Bautisterio 6.Sede presidencial 7.Altar mayor 8.Crucifijo 9.Altar de la virgen de Guadalupe 10.Altar San Juan Pablo II 11.Criptas 12.Sacristía 13.Baño de sacristía 14.Vestíbulo para concelebrantes 15.Sillas para concelebrantes 16.Altar de los santos 17.Capillas menores 18.Bodega 19.Coro 20.Cuarto del coro para guardar instrumentos Ministerio de liturgia 1.Salones de evangelización (12) 2.Librería parroquial 3.Auditorio 4.Oficina del ministerio profetico Ministerio Profético Ministerio de pastoral social 1.Estacionamientos 2.Cocina 3.cafetería 4.caritas parroquial- abarca varios cubículos para consultorios 5.oficina del ministerio de diaconía 6.administración-economía 7.oficina de ventas de criptas 8.áreas verdes 9.cuarto de subestación eléctrica 10.Oficina del ministerio de pastoral social

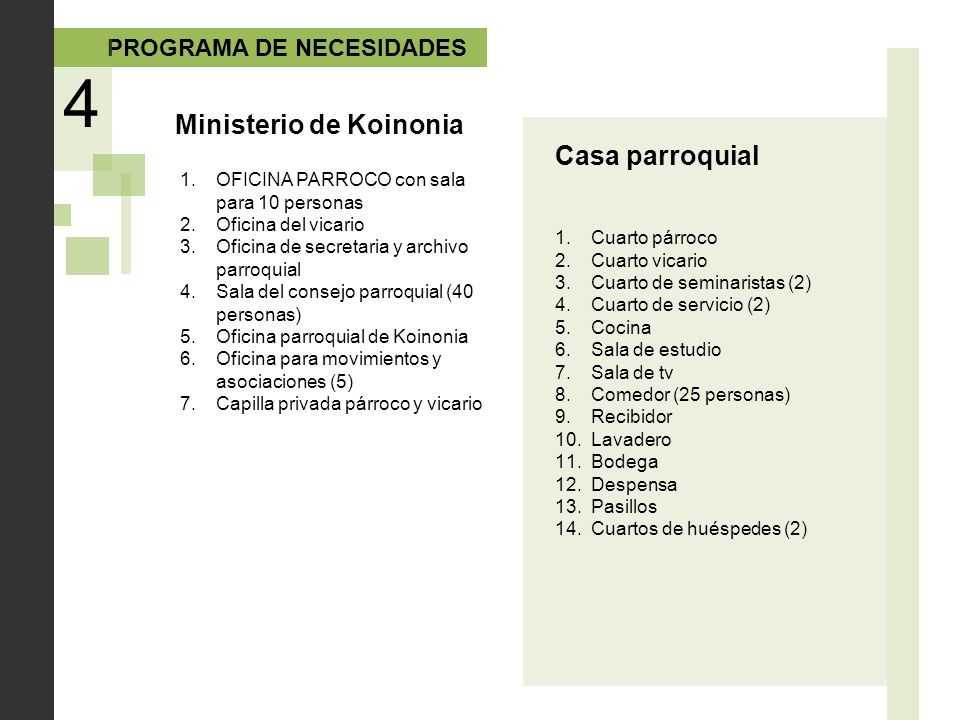

13 PROGRAMA DE NECESIDADES Ministerio de Koinonia 1.OFICINA PARROCO con sala para 10 personas 2.Oficina del vicario 3.Oficina de secretaria y archivo parroquial 4.Sala del consejo parroquial (40 personas) 5.Oficina parroquial de Koinonia 6.Oficina para movimientos y asociaciones (5) 7.Capilla privada párroco y vicario Casa parroquial 1.Cuarto párroco 2.Cuarto vicario 3.Cuarto de seminaristas (2) 4.Cuarto de servicio (2) 5.Cocina 6.Sala de estudio 7.Sala de tv 8.Comedor (25 personas) 9.Recibidor 10.Lavadero 11.Bodega 12.Despensa 13.Pasillos 14.Cuartos de huéspedes (2) 4

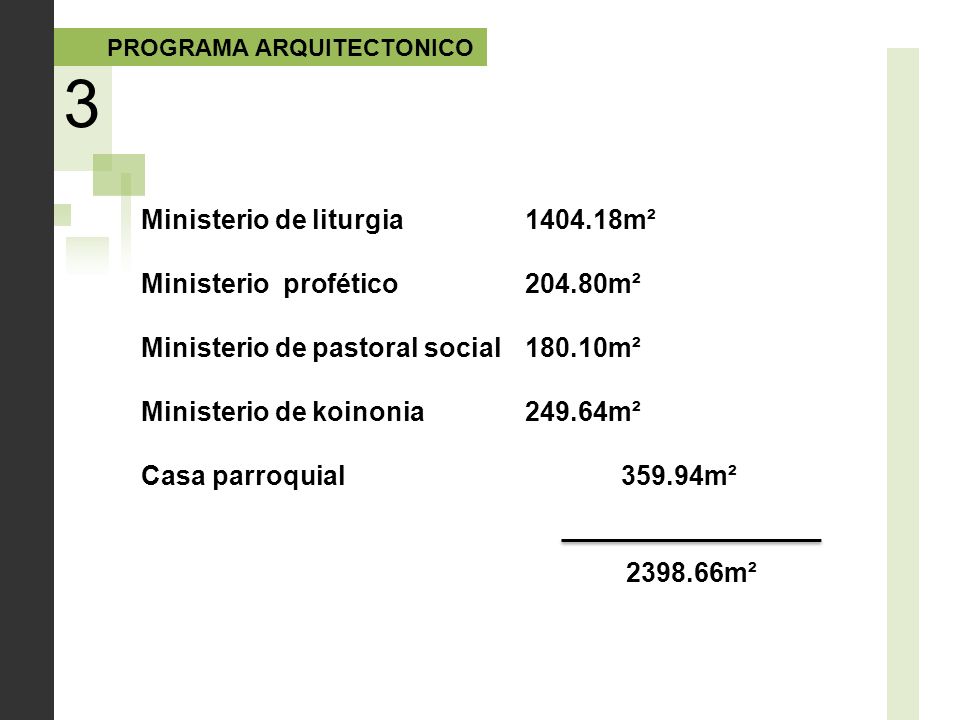

14 3 PROGRAMA ARQUITECTONICO Ministerio de liturgia1404.18m² Ministerio profético204.80m² Ministerio de pastoral social 180.10m² Ministerio de koinonia249.64m² Casa parroquial359.94m² 2398.66m²

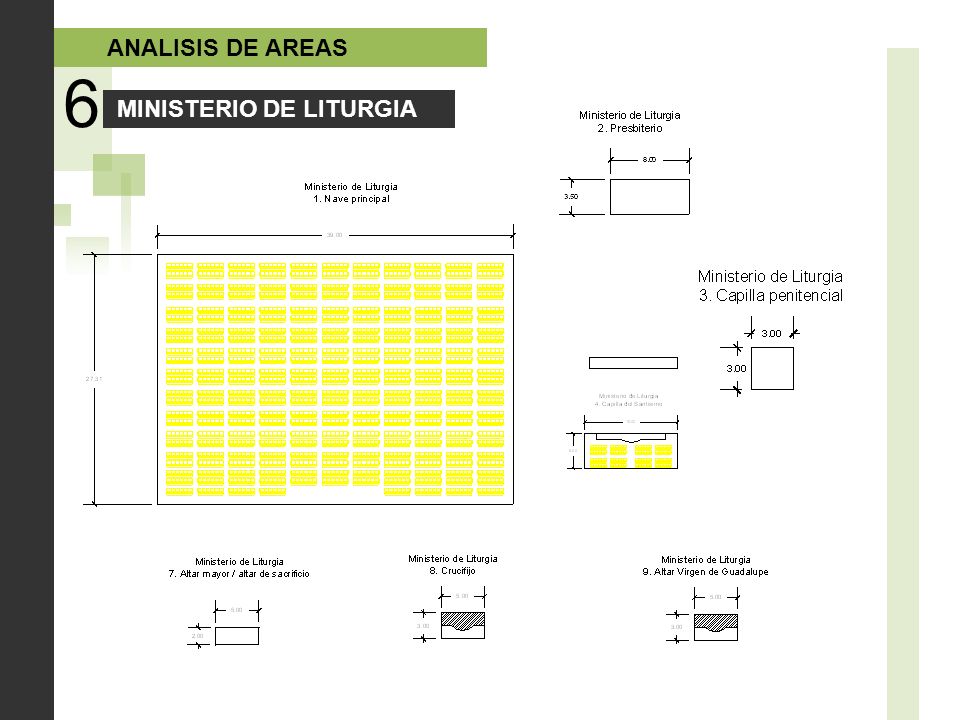

15 6 ANALISIS DE AREAS MINISTERIO DE LITURGIA

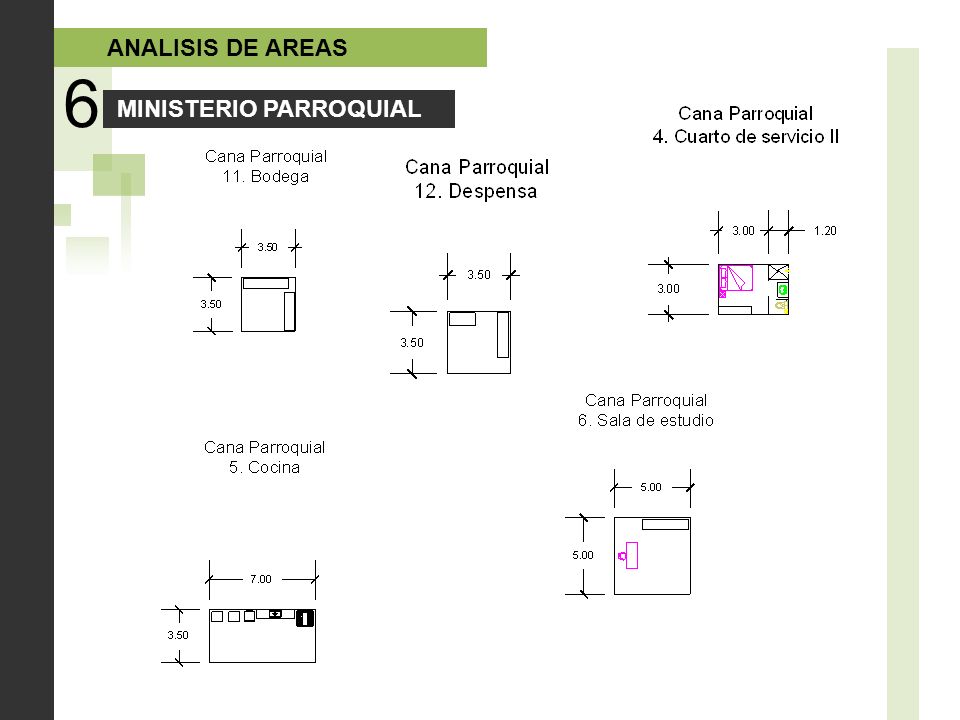

16 6 ANALISIS DE AREAS MINISTERIO PARROQUIAL

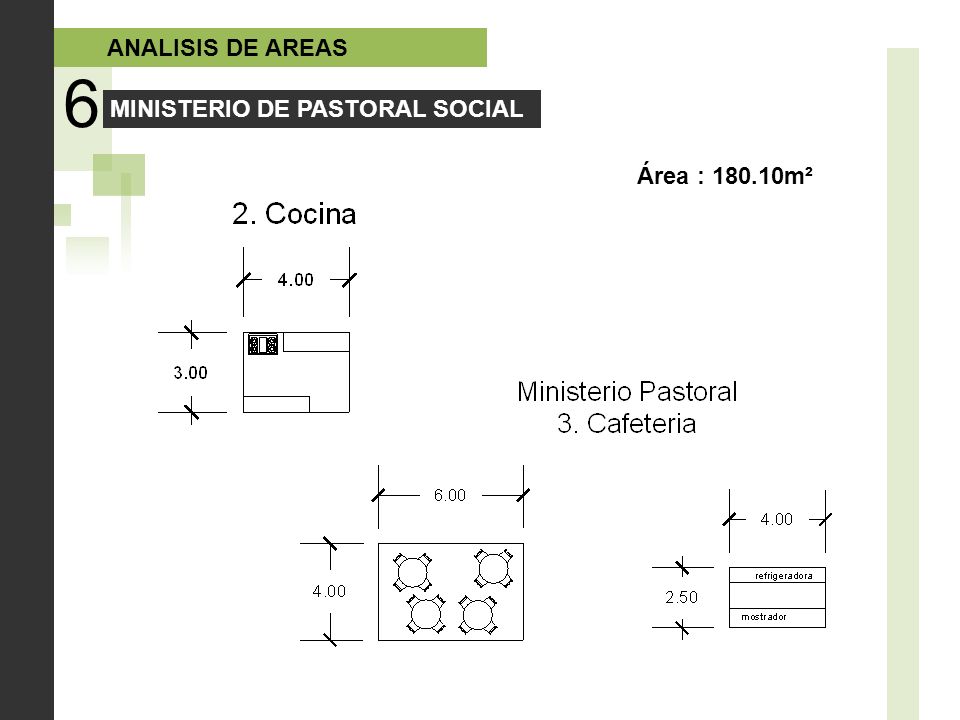

17 6 ANALISIS DE AREAS MINISTERIO DE PASTORAL SOCIAL Área : 180.10m²

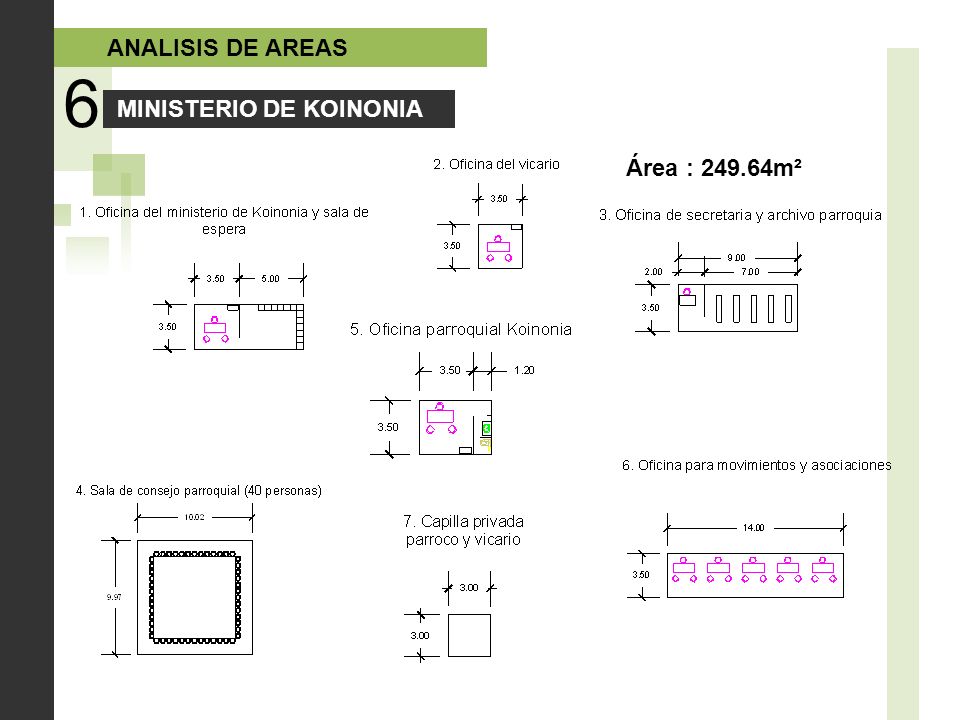

18 6 ANALISIS DE AREAS MINISTERIO DE KOINONIA Área : 249.64m²

19 Barca y cruz 8 Bocetos

20 Barca y cruz 8 Bocetos
