Competencia II Integrantes del equipo:  America Guadalupe Cota Araiza  Cielo Jasmín Mendoza Rosas.

Presentación del tema: "Competencia II Integrantes del equipo:  America Guadalupe Cota Araiza  Cielo Jasmín Mendoza Rosas."— Transcripción de la presentación:

1 Competencia II Integrantes del equipo:  America Guadalupe Cota Araiza  Cielo Jasmín Mendoza Rosas

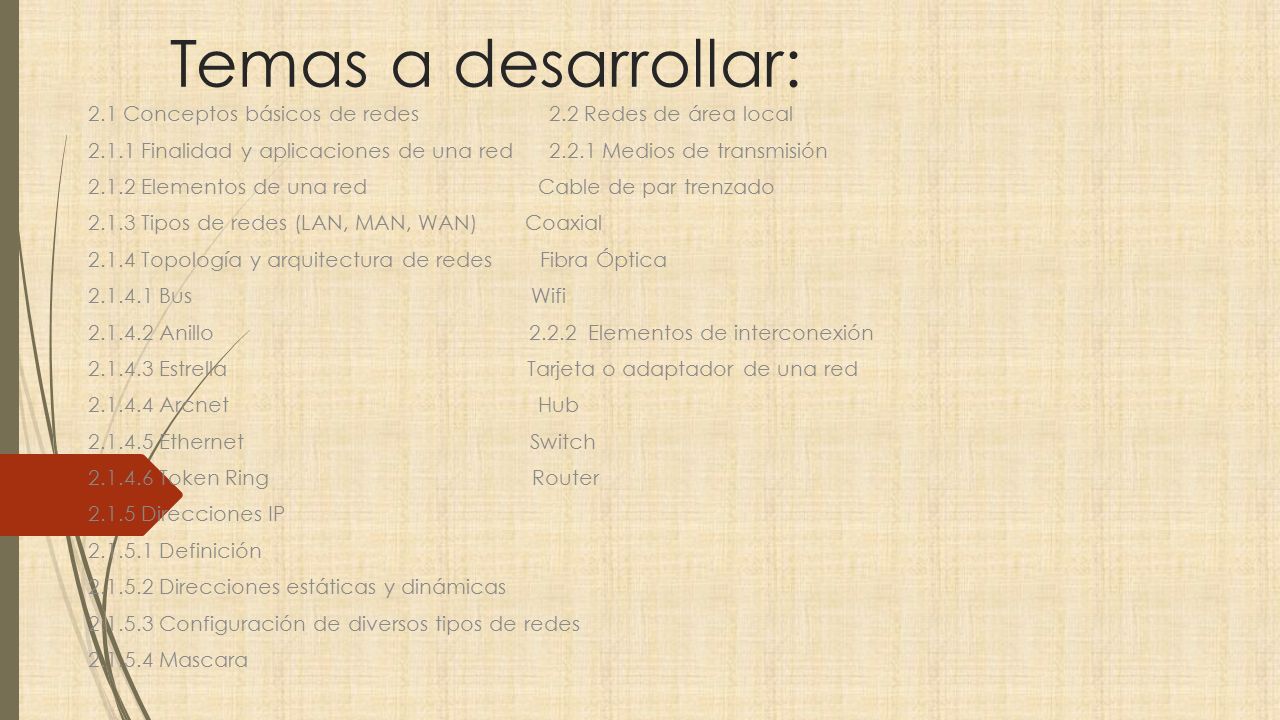

2 Temas a desarrollar: 2.1 Conceptos básicos de redes 2.2 Redes de área local 2.1.1 Finalidad y aplicaciones de una red 2.2.1 Medios de transmisión 2.1.2 Elementos de una red Cable de par trenzado 2.1.3 Tipos de redes (LAN, MAN, WAN) Coaxial 2.1.4 Topología y arquitectura de redes Fibra Óptica 2.1.4.1 Bus Wifi 2.1.4.2 Anillo 2.2.2 Elementos de interconexión 2.1.4.3 Estrella Tarjeta o adaptador de una red 2.1.4.4 Arcnet Hub 2.1.4.5 Ethernet Switch 2.1.4.6 Token Ring Router 2.1.5 Direcciones IP 2.1.5.1 Definición 2.1.5.2 Direcciones estáticas y dinámicas 2.1.5.3 Configuración de diversos tipos de redes 2.1.5.4 Mascara

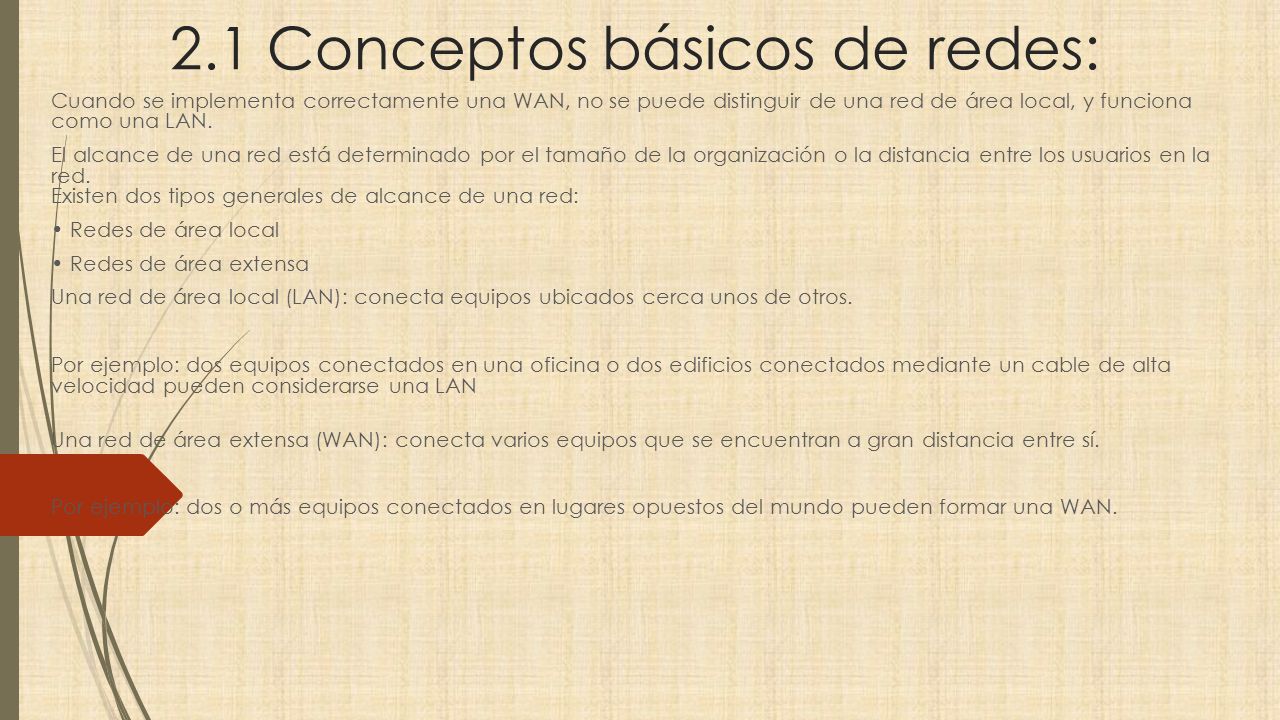

3 2.1 Conceptos básicos de redes: Cuando se implementa correctamente una WAN, no se puede distinguir de una red de área local, y funciona como una LAN. El alcance de una red está determinado por el tamaño de la organización o la distancia entre los usuarios en la red. Existen dos tipos generales de alcance de una red: Redes de área local Redes de área extensa Una red de área local (LAN): conecta equipos ubicados cerca unos de otros. Por ejemplo: dos equipos conectados en una oficina o dos edificios conectados mediante un cable de alta velocidad pueden considerarse una LAN Una red de área extensa (WAN): conecta varios equipos que se encuentran a gran distancia entre sí. Por ejemplo: dos o más equipos conectados en lugares opuestos del mundo pueden formar una WAN.

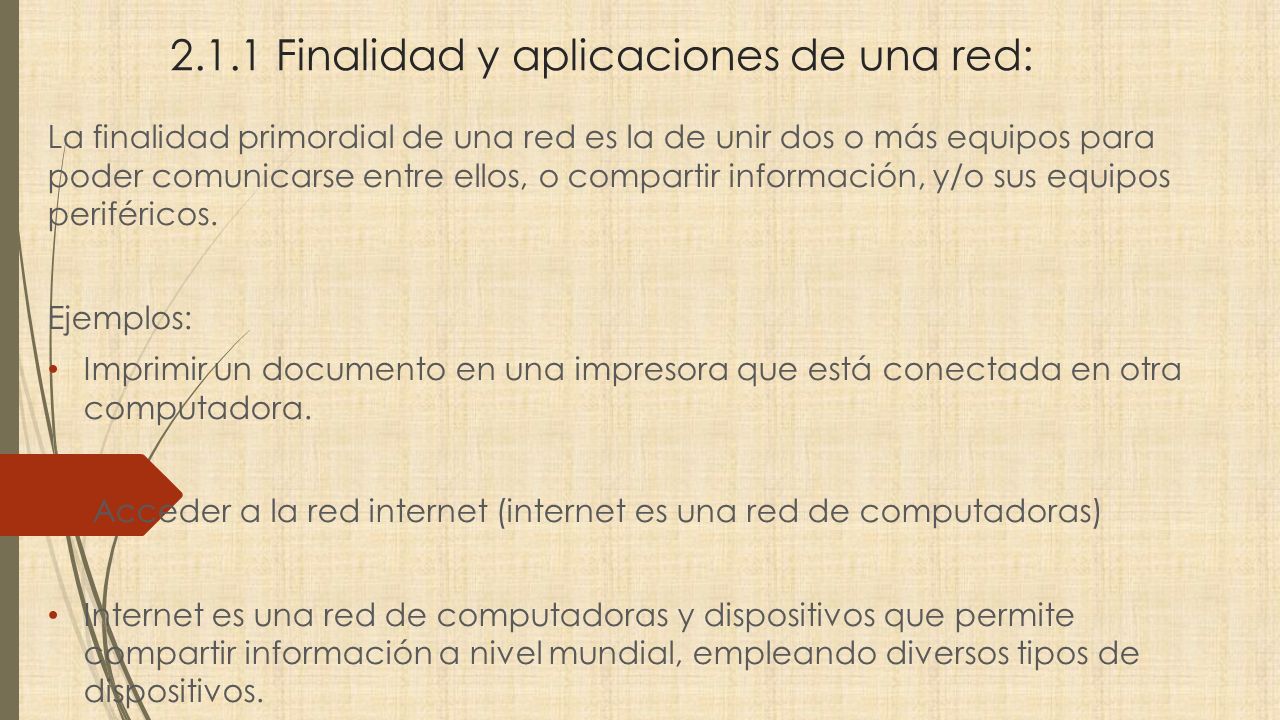

4 2.1.1 Finalidad y aplicaciones de una red: La finalidad primordial de una red es la de unir dos o más equipos para poder comunicarse entre ellos, o compartir información, y/o sus equipos periféricos. Ejemplos: Imprimir un documento en una impresora que está conectada en otra computadora. Acceder a la red internet (internet es una red de computadoras) Internet es una red de computadoras y dispositivos que permite compartir información a nivel mundial, empleando diversos tipos de dispositivos.

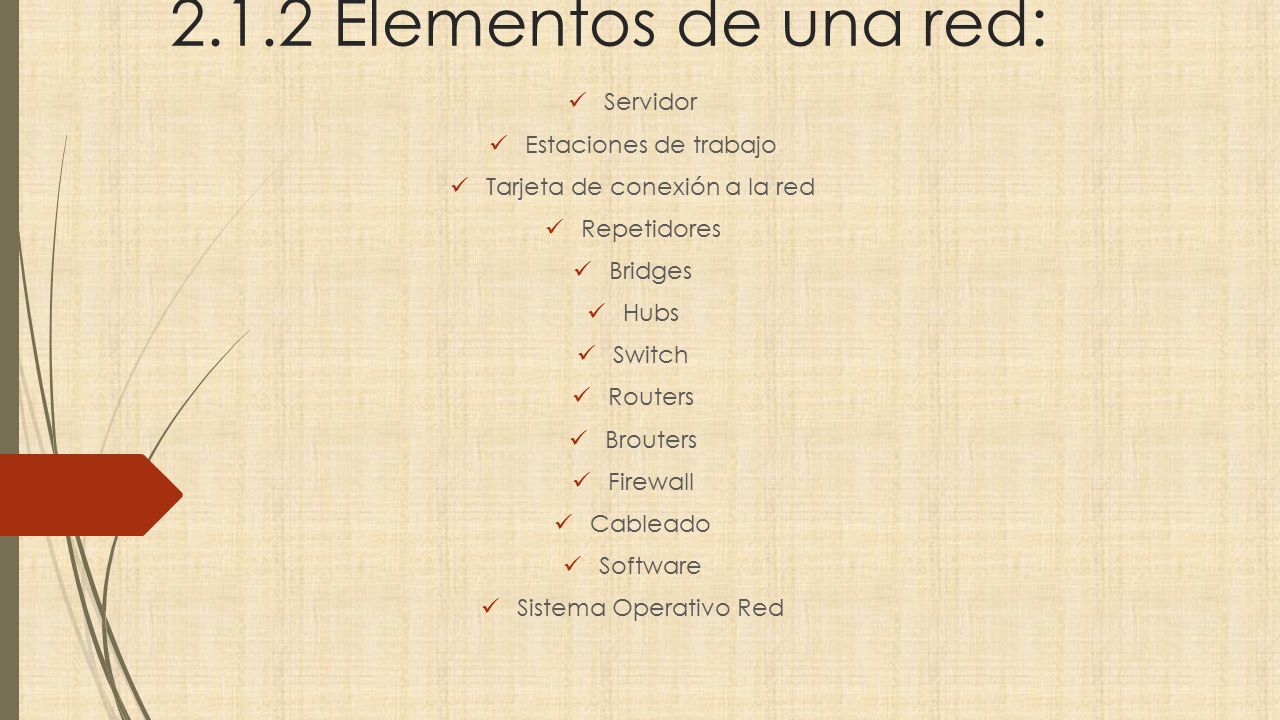

5 2.1.2 Elementos de una red: Servidor Estaciones de trabajo Tarjeta de conexión a la red Repetidores Bridges Hubs Switch Routers Brouters Firewall Cableado Software Sistema Operativo Red

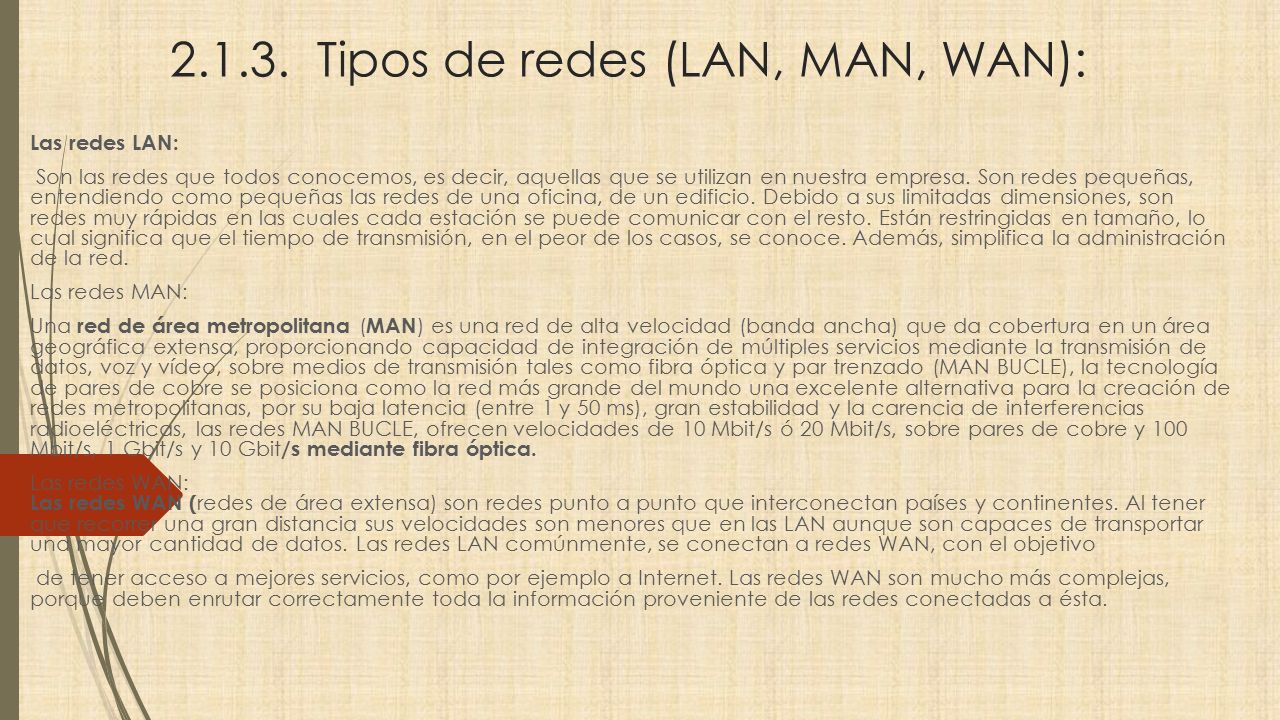

6 2.1.3. Tipos de redes (LAN, MAN, WAN): Las redes LAN: Son las redes que todos conocemos, es decir, aquellas que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red. Las redes MAN: Una red de área metropolitana ( MAN ) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa, proporcionando capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como la red más grande del mundo una excelente alternativa para la creación de redes metropolitanas, por su baja latencia (entre 1 y 50 ms), gran estabilidad y la carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10 Mbit/s ó 20 Mbit/s, sobre pares de cobre y 100 Mbit/s, 1 Gbit/s y 10 Gbit /s mediante fibra óptica. Las redes WAN: Las redes WAN ( redes de área extensa) son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos. Las redes LAN comúnmente, se conectan a redes WAN, con el objetivo de tener acceso a mejores servicios, como por ejemplo a Internet. Las redes WAN son mucho más complejas, porque deben enrutar correctamente toda la información proveniente de las redes conectadas a ésta.

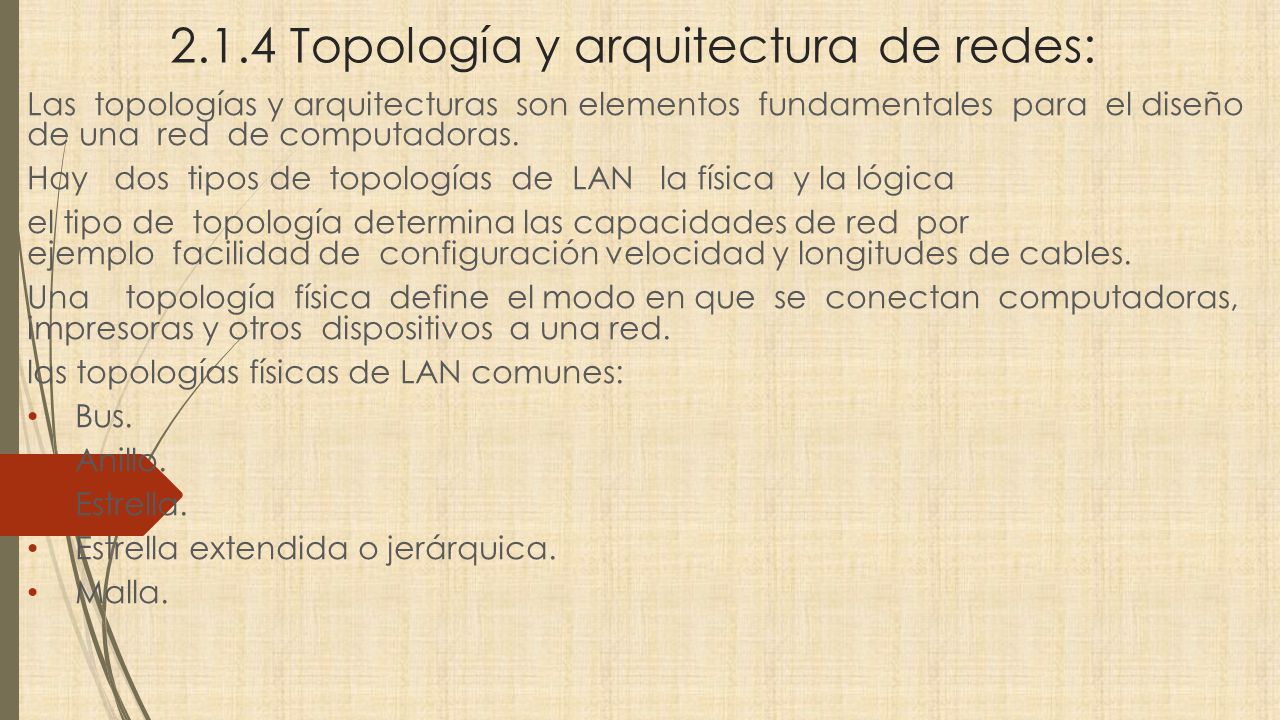

7 2.1.4 Topología y arquitectura de redes: Las topologías y arquitecturas son elementos fundamentales para el diseño de una red de computadoras. Hay dos tipos de topologías de LAN la física y la lógica el tipo de topología determina las capacidades de red por ejemplo facilidad de configuración velocidad y longitudes de cables. Una topología física define el modo en que se conectan computadoras, impresoras y otros dispositivos a una red. las topologías físicas de LAN comunes: Bus. Anillo. Estrella. Estrella extendida o jerárquica. Malla.

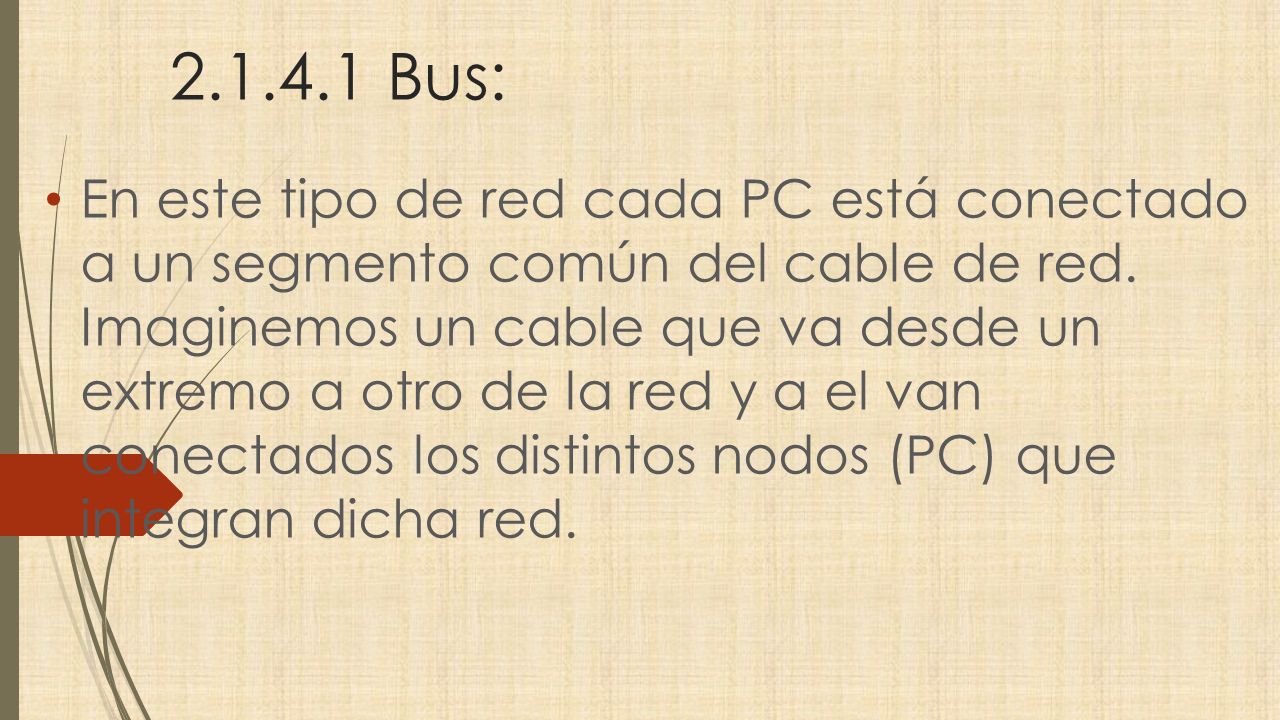

8 2.1.4.1 Bus: En este tipo de red cada PC está conectado a un segmento común del cable de red. Imaginemos un cable que va desde un extremo a otro de la red y a el van conectados los distintos nodos (PC) que integran dicha red.

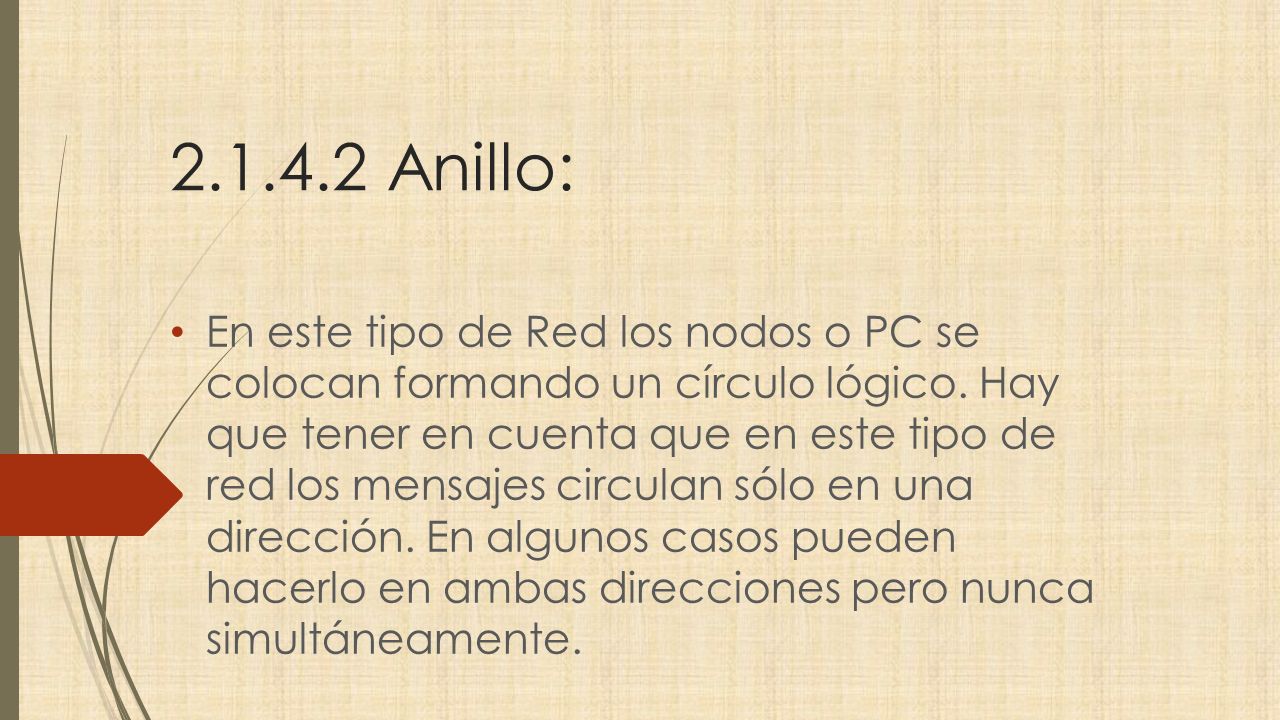

9 2.1.4.2 Anillo: En este tipo de Red los nodos o PC se colocan formando un círculo lógico. Hay que tener en cuenta que en este tipo de red los mensajes circulan sólo en una dirección. En algunos casos pueden hacerlo en ambas direcciones pero nunca simultáneamente.

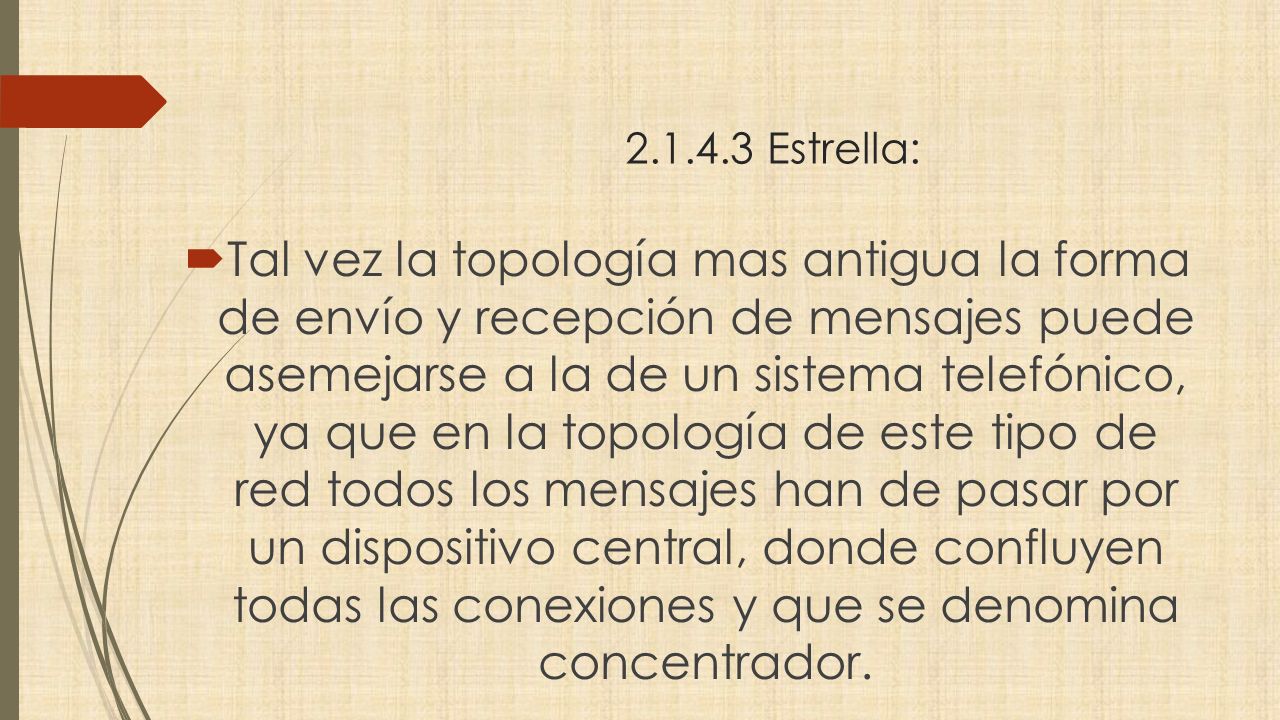

10 2.1.4.3 Estrella:  Tal vez la topología mas antigua la forma de envío y recepción de mensajes puede asemejarse a la de un sistema telefónico, ya que en la topología de este tipo de red todos los mensajes han de pasar por un dispositivo central, donde confluyen todas las conexiones y que se denomina concentrador.

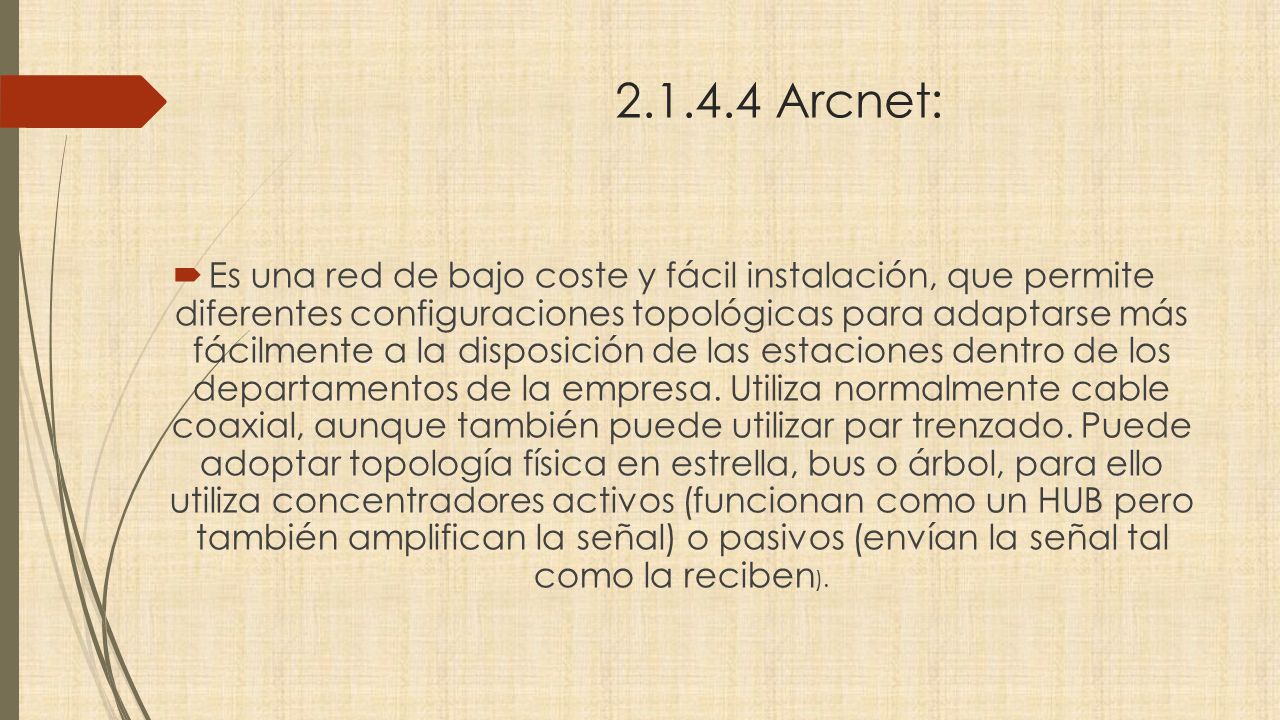

11 2.1.4.4 Arcnet:  Es una red de bajo coste y fácil instalación, que permite diferentes configuraciones topológicas para adaptarse más fácilmente a la disposición de las estaciones dentro de los departamentos de la empresa. Utiliza normalmente cable coaxial, aunque también puede utilizar par trenzado. Puede adoptar topología física en estrella, bus o árbol, para ello utiliza concentradores activos (funcionan como un HUB pero también amplifican la señal) o pasivos (envían la señal tal como la reciben ).

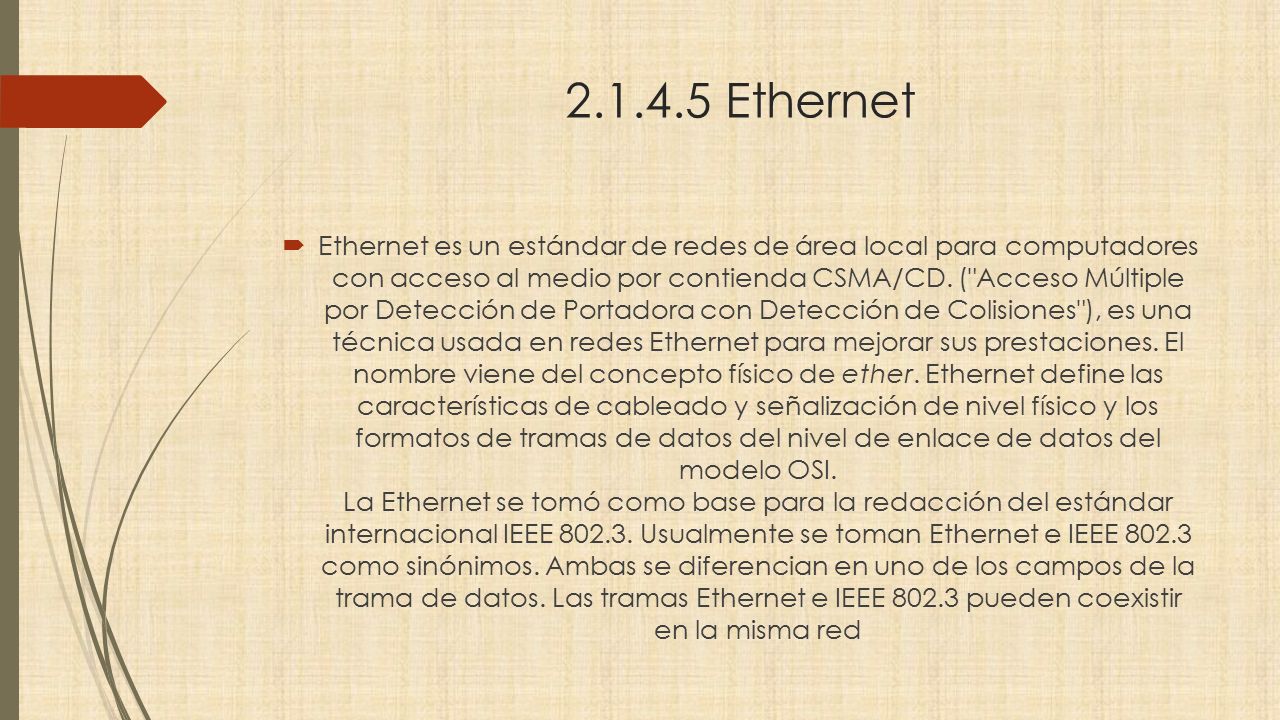

12 2.1.4.5 Ethernet  Ethernet es un estándar de redes de área local para computadores con acceso al medio por contienda CSMA/CD. ("Acceso Múltiple por Detección de Portadora con Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI. La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. Usualmente se toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red

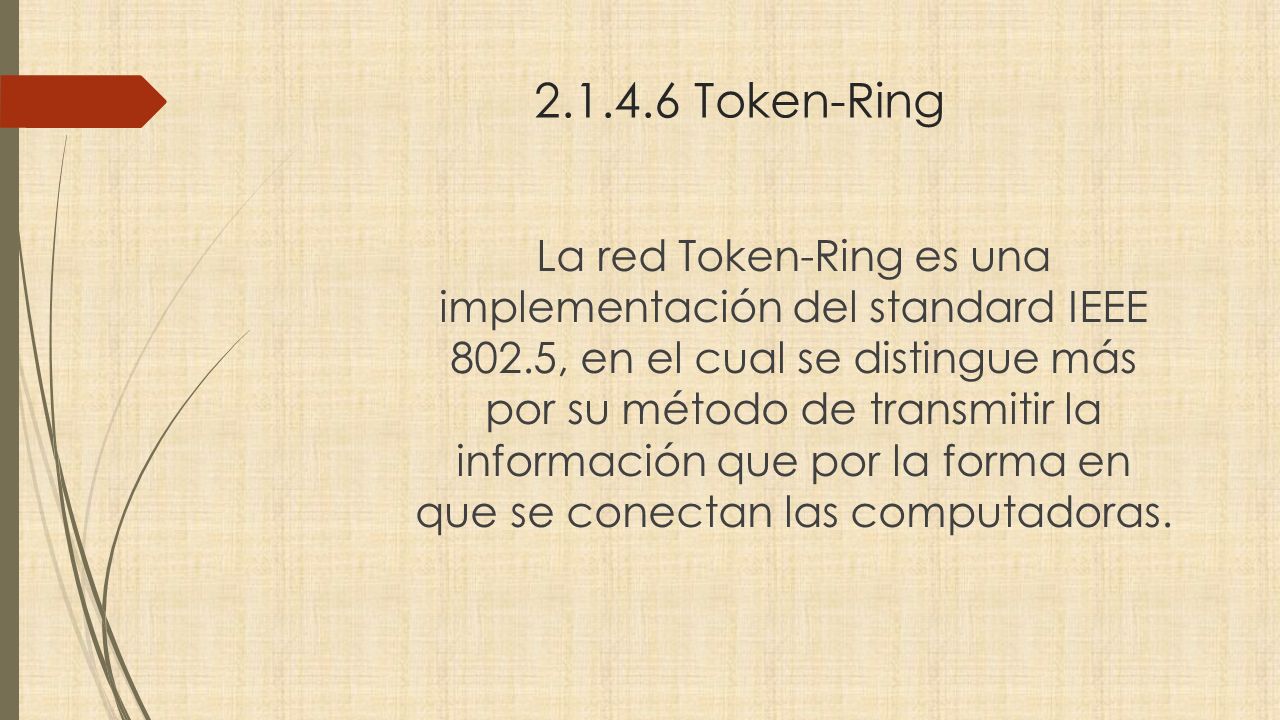

13 2.1.4.6 Token-Ring La red Token-Ring es una implementación del standard IEEE 802.5, en el cual se distingue más por su método de transmitir la información que por la forma en que se conectan las computadoras.

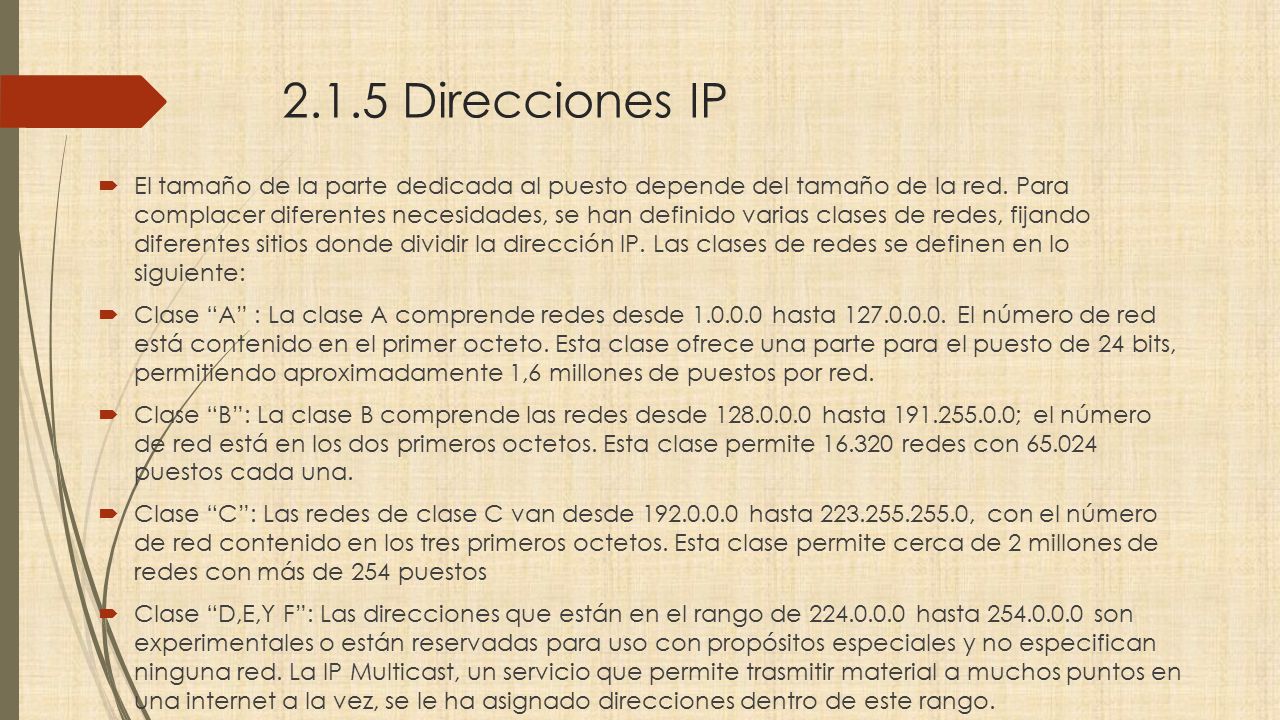

14 2.1.5 Direcciones IP  El tamaño de la parte dedicada al puesto depende del tamaño de la red. Para complacer diferentes necesidades, se han definido varias clases de redes, fijando diferentes sitios donde dividir la dirección IP. Las clases de redes se definen en lo siguiente:  Clase “A” : La clase A comprende redes desde 1.0.0.0 hasta 127.0.0.0. El número de red está contenido en el primer octeto. Esta clase ofrece una parte para el puesto de 24 bits, permitiendo aproximadamente 1,6 millones de puestos por red.  Clase “B”: La clase B comprende las redes desde 128.0.0.0 hasta 191.255.0.0; el número de red está en los dos primeros octetos. Esta clase permite 16.320 redes con 65.024 puestos cada una.  Clase “C”: Las redes de clase C van desde 192.0.0.0 hasta 223.255.255.0, con el número de red contenido en los tres primeros octetos. Esta clase permite cerca de 2 millones de redes con más de 254 puestos  Clase “D,E,Y F”: Las direcciones que están en el rango de 224.0.0.0 hasta 254.0.0.0 son experimentales o están reservadas para uso con propósitos especiales y no especifican ninguna red. La IP Multicast, un servicio que permite trasmitir material a muchos puntos en una internet a la vez, se le ha asignado direcciones dentro de este rango.

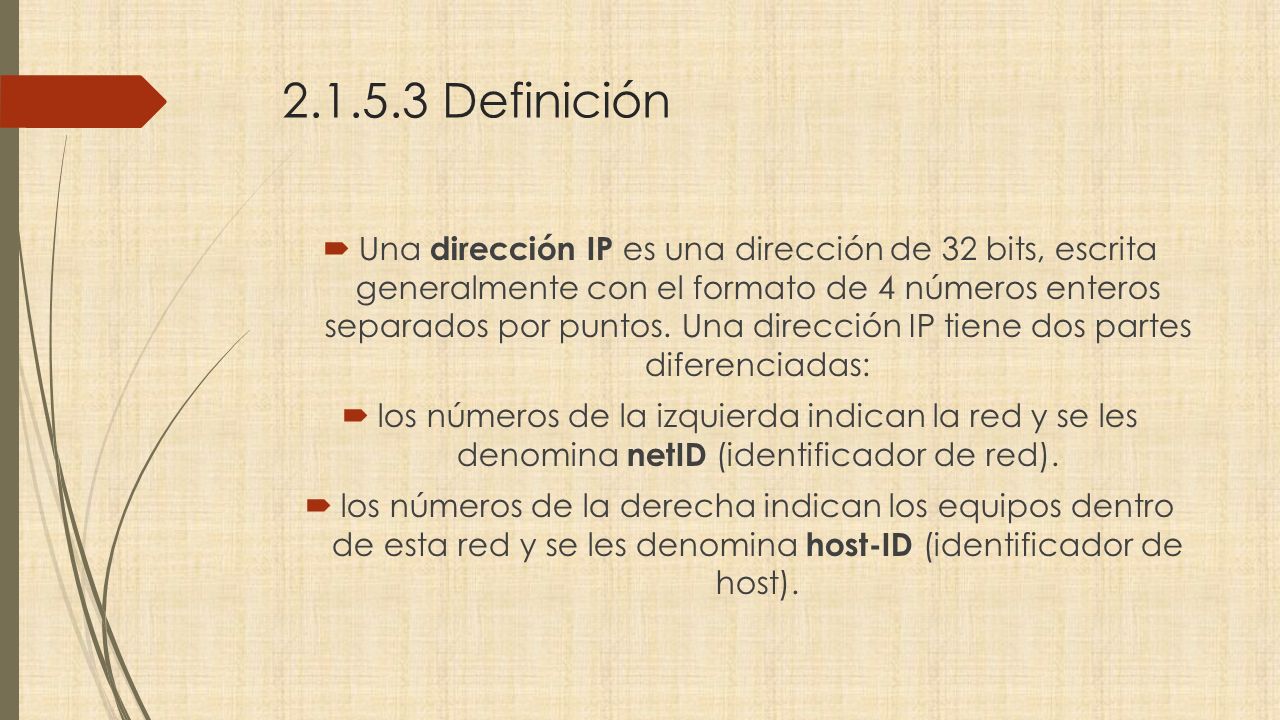

15 2.1.5.3 Definición  Una dirección IP es una dirección de 32 bits, escrita generalmente con el formato de 4 números enteros separados por puntos. Una dirección IP tiene dos partes diferenciadas:  los números de la izquierda indican la red y se les denomina netID (identificador de red).  los números de la derecha indican los equipos dentro de esta red y se les denomina host-ID (identificador de host).

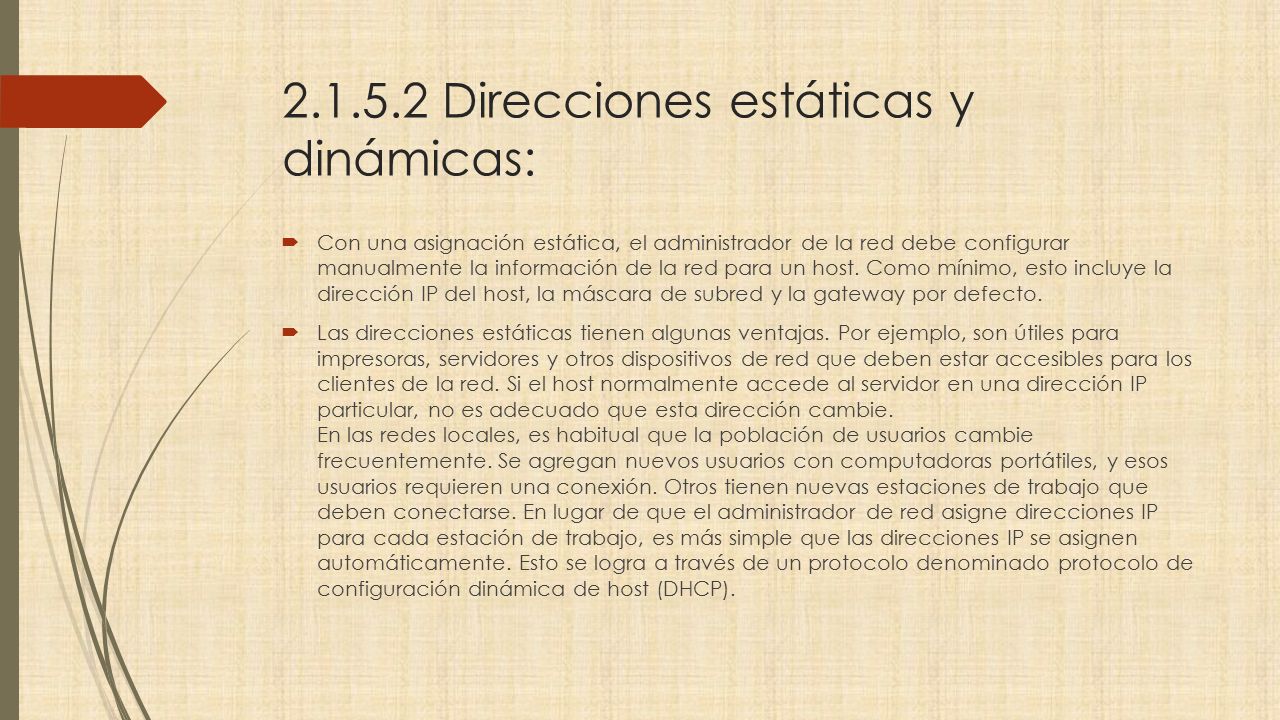

16 2.1.5.2 Direcciones estáticas y dinámicas:  Con una asignación estática, el administrador de la red debe configurar manualmente la información de la red para un host. Como mínimo, esto incluye la dirección IP del host, la máscara de subred y la gateway por defecto.  Las direcciones estáticas tienen algunas ventajas. Por ejemplo, son útiles para impresoras, servidores y otros dispositivos de red que deben estar accesibles para los clientes de la red. Si el host normalmente accede al servidor en una dirección IP particular, no es adecuado que esta dirección cambie. En las redes locales, es habitual que la población de usuarios cambie frecuentemente. Se agregan nuevos usuarios con computadoras portátiles, y esos usuarios requieren una conexión. Otros tienen nuevas estaciones de trabajo que deben conectarse. En lugar de que el administrador de red asigne direcciones IP para cada estación de trabajo, es más simple que las direcciones IP se asignen automáticamente. Esto se logra a través de un protocolo denominado protocolo de configuración dinámica de host (DHCP).

17 2.1.5.3 Configuración de diversos tipos de redes:  Se distinguen diferentes tipos de redes (privadas) según su tamaño (en cuanto a la cantidad de equipos), su velocidad de transferencia de datos y su alcance. Las redes privadas pertenecen a una misma organización. Generalmente se dice que existen tres categorías de redes:  LAN (Red de área local)  MAN (Red de área metropolitana)  WAN (Red de área extensa)

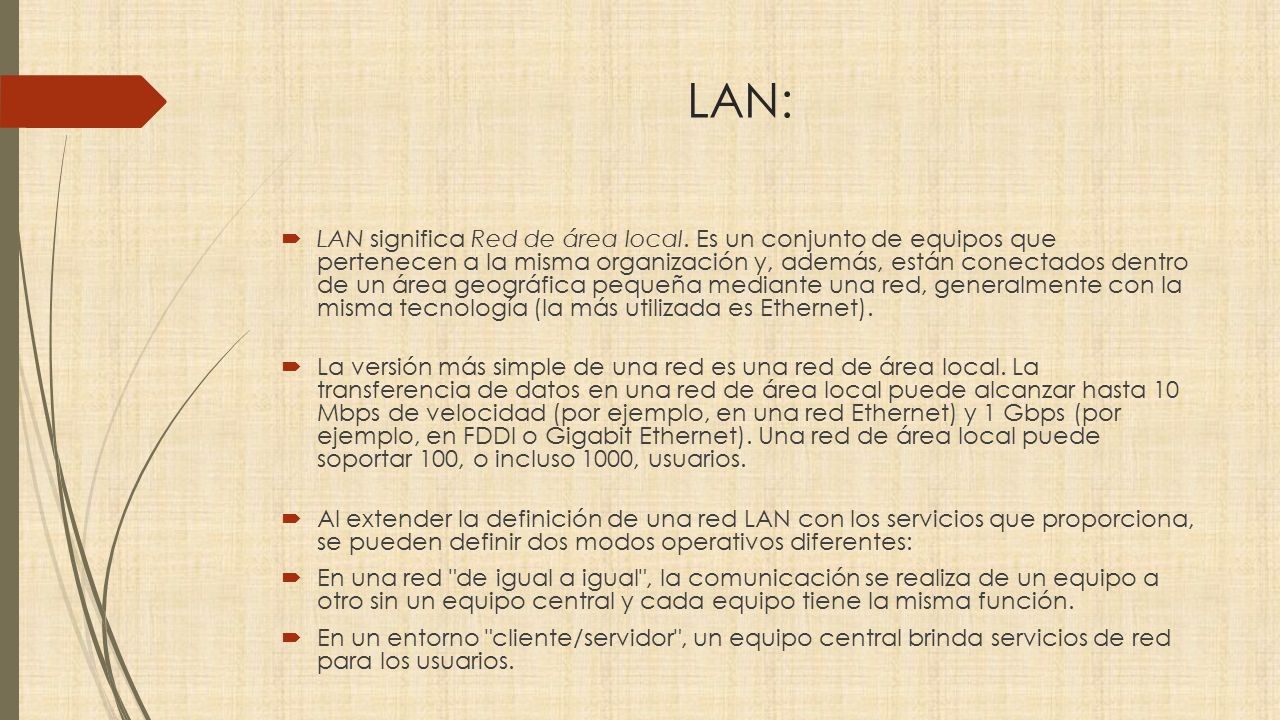

18 LAN:  LAN significa Red de área local. Es un conjunto de equipos que pertenecen a la misma organización y, además, están conectados dentro de un área geográfica pequeña mediante una red, generalmente con la misma tecnología (la más utilizada es Ethernet).  La versión más simple de una red es una red de área local. La transferencia de datos en una red de área local puede alcanzar hasta 10 Mbps de velocidad (por ejemplo, en una red Ethernet) y 1 Gbps (por ejemplo, en FDDI o Gigabit Ethernet). Una red de área local puede soportar 100, o incluso 1000, usuarios.  Al extender la definición de una red LAN con los servicios que proporciona, se pueden definir dos modos operativos diferentes:  En una red "de igual a igual", la comunicación se realiza de un equipo a otro sin un equipo central y cada equipo tiene la misma función.  En un entorno "cliente/servidor", un equipo central brinda servicios de red para los usuarios.

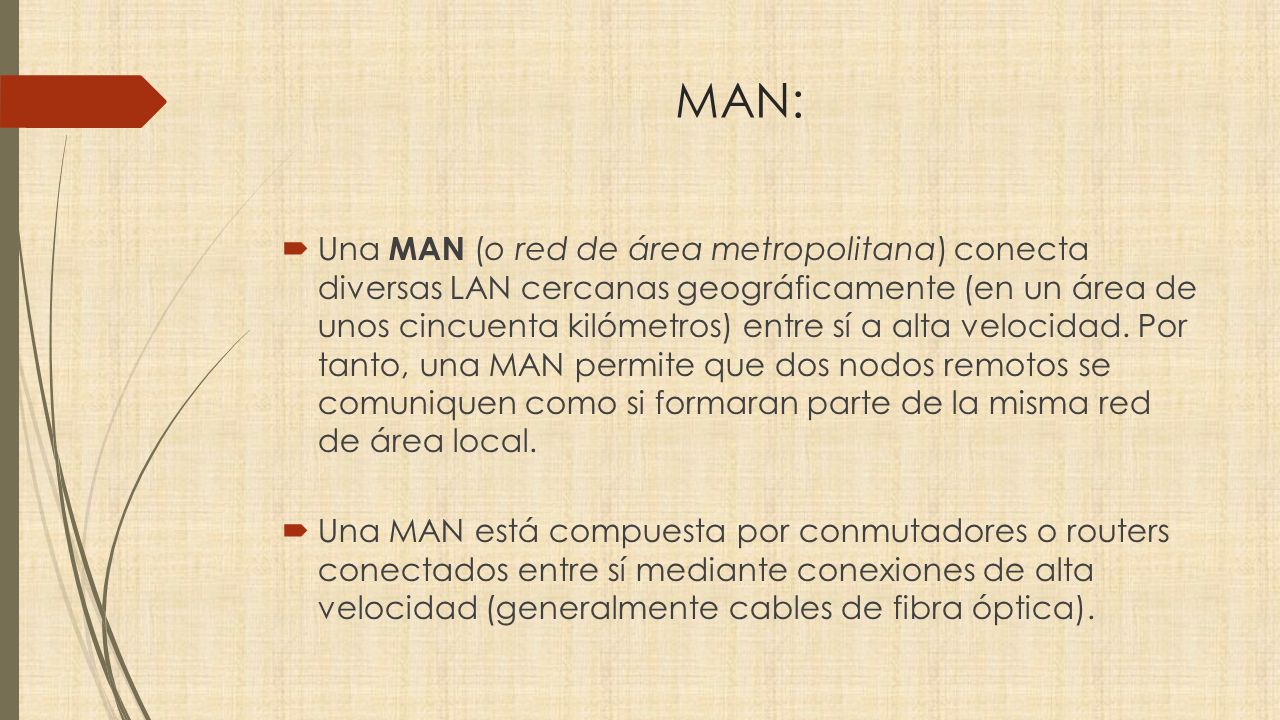

19 MAN:  Una MAN (o red de área metropolitana) conecta diversas LAN cercanas geográficamente (en un área de unos cincuenta kilómetros) entre sí a alta velocidad. Por tanto, una MAN permite que dos nodos remotos se comuniquen como si formaran parte de la misma red de área local.  Una MAN está compuesta por conmutadores o routers conectados entre sí mediante conexiones de alta velocidad (generalmente cables de fibra óptica).

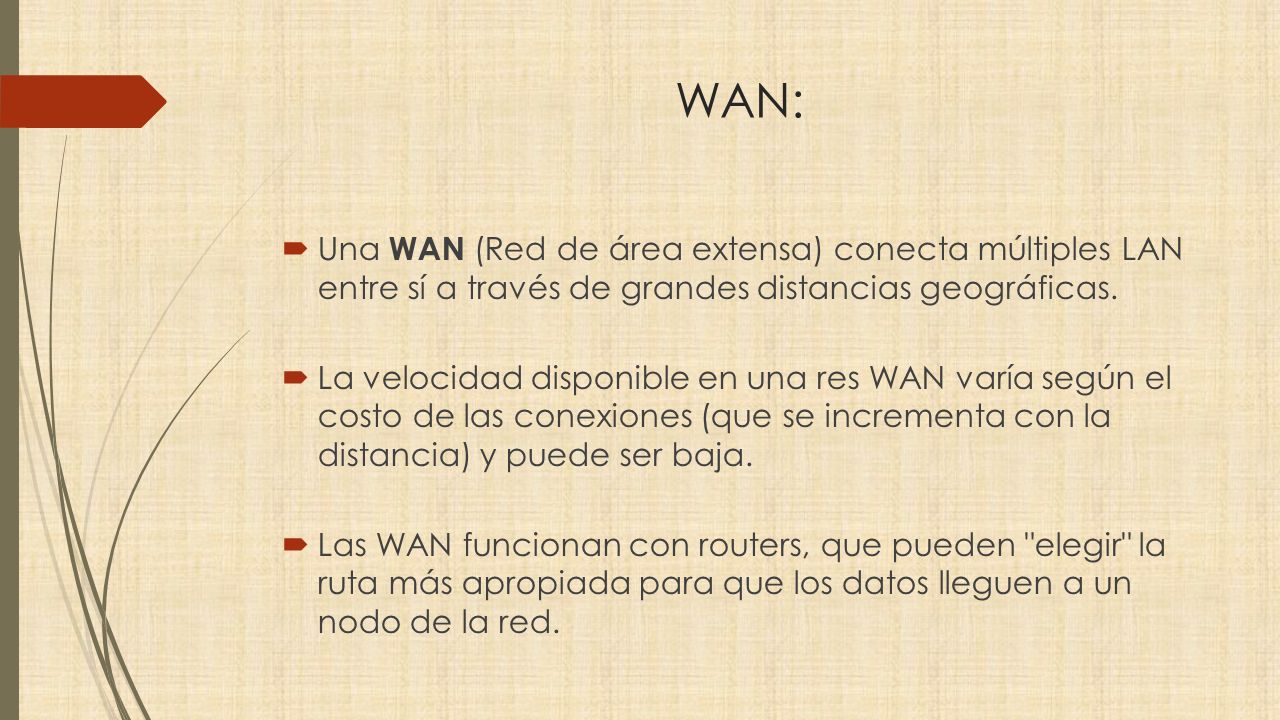

20 WAN:  Una WAN (Red de área extensa) conecta múltiples LAN entre sí a través de grandes distancias geográficas.  La velocidad disponible en una res WAN varía según el costo de las conexiones (que se incrementa con la distancia) y puede ser baja.  Las WAN funcionan con routers, que pueden "elegir" la ruta más apropiada para que los datos lleguen a un nodo de la red.

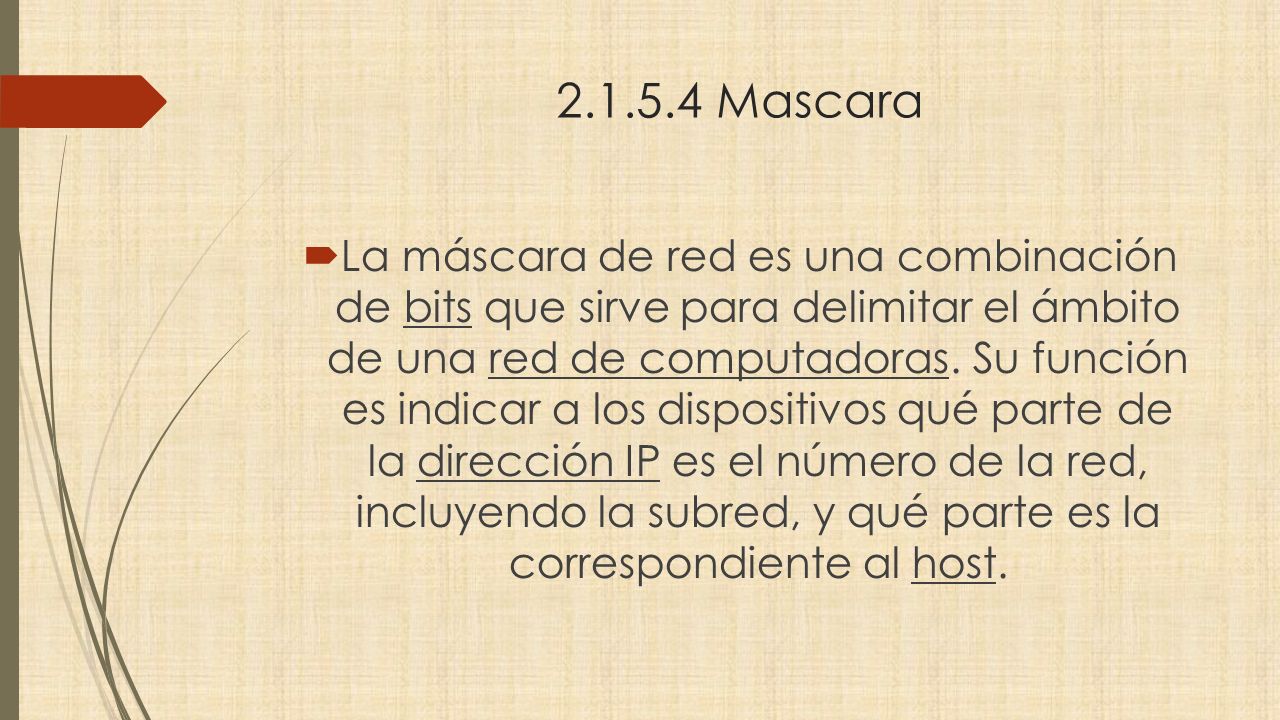

21 2.1.5.4 Mascara  La máscara de red es una combinación de bits que sirve para delimitar el ámbito de una red de computadoras. Su función es indicar a los dispositivos qué parte de la dirección IP es el número de la red, incluyendo la subred, y qué parte es la correspondiente al host.

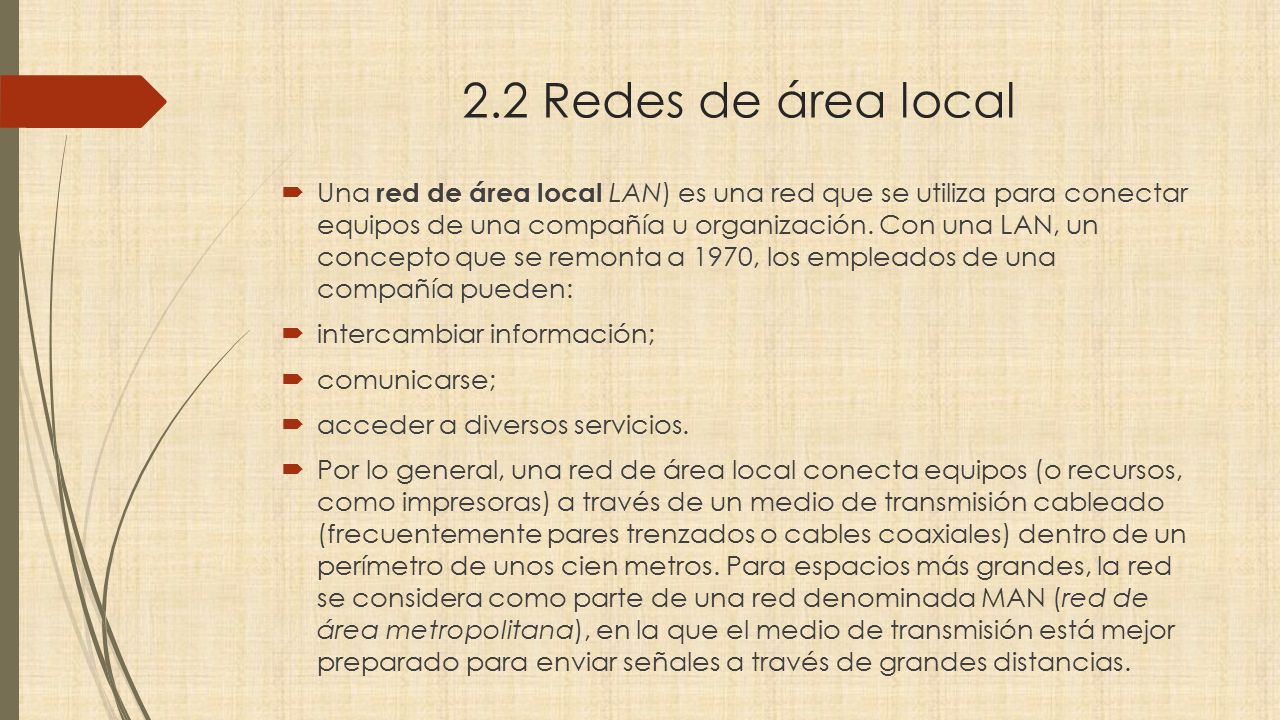

22 2.2 Redes de área local  Una red de área local LAN) es una red que se utiliza para conectar equipos de una compañía u organización. Con una LAN, un concepto que se remonta a 1970, los empleados de una compañía pueden:  intercambiar información;  comunicarse;  acceder a diversos servicios.  Por lo general, una red de área local conecta equipos (o recursos, como impresoras) a través de un medio de transmisión cableado (frecuentemente pares trenzados o cables coaxiales) dentro de un perímetro de unos cien metros. Para espacios más grandes, la red se considera como parte de una red denominada MAN (red de área metropolitana), en la que el medio de transmisión está mejor preparado para enviar señales a través de grandes distancias.

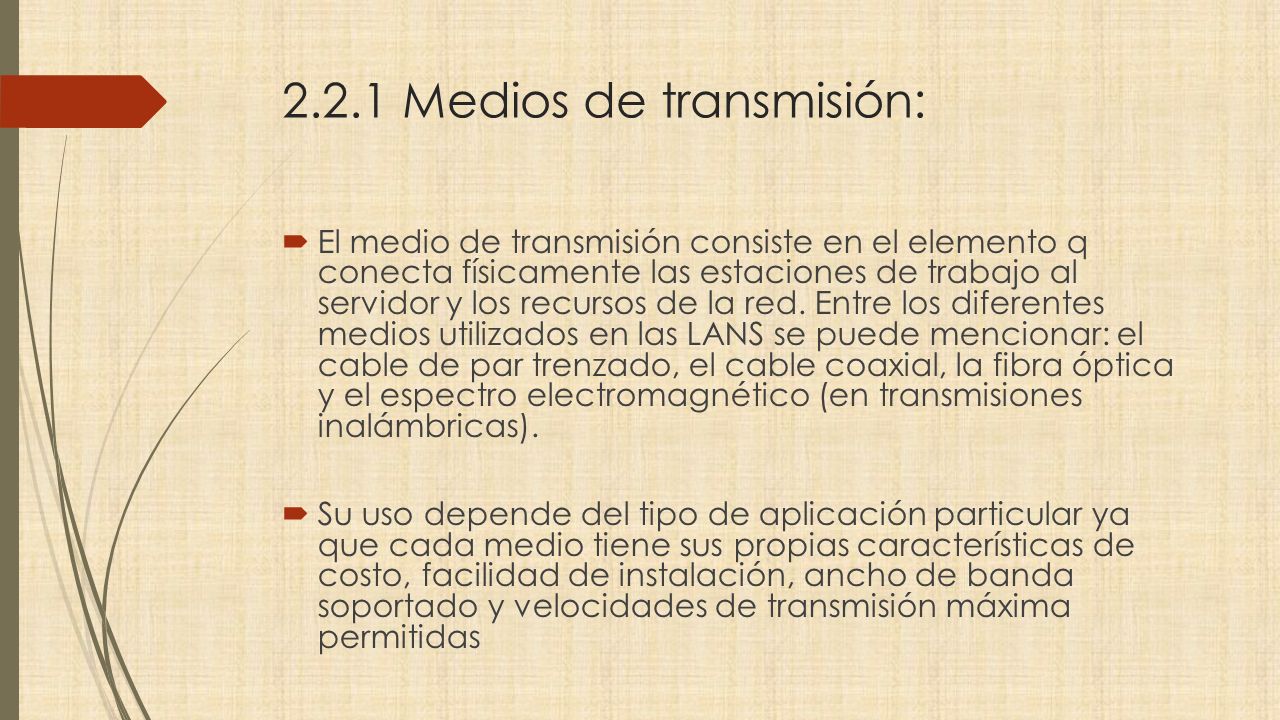

23 2.2.1 Medios de transmisión:  El medio de transmisión consiste en el elemento q conecta físicamente las estaciones de trabajo al servidor y los recursos de la red. Entre los diferentes medios utilizados en las LANS se puede mencionar: el cable de par trenzado, el cable coaxial, la fibra óptica y el espectro electromagnético (en transmisiones inalámbricas).  Su uso depende del tipo de aplicación particular ya que cada medio tiene sus propias características de costo, facilidad de instalación, ancho de banda soportado y velocidades de transmisión máxima permitidas

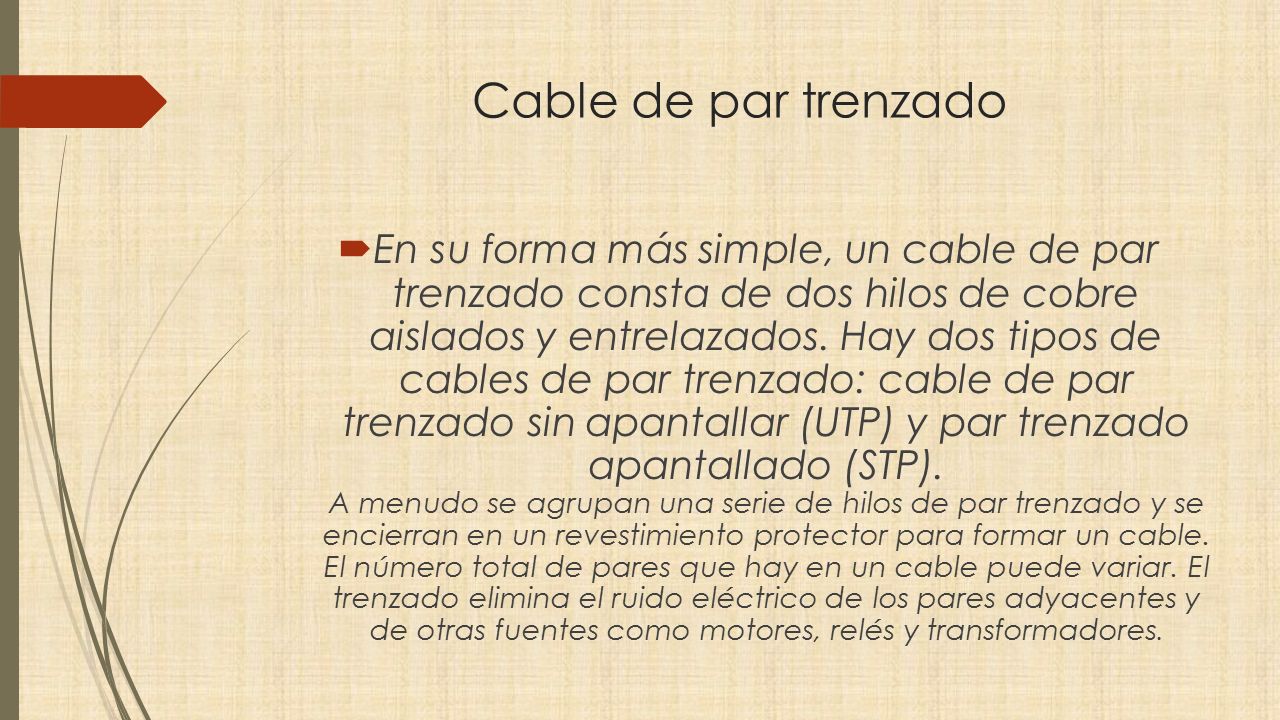

24 Cable de par trenzado  En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP). A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes como motores, relés y transformadores.

25 Coaxial  Se usa ampliamente como cable para TV, aunque también se le usa en algunas redes (sin embargo, los conectores son diferentes para TV y para redes). En el cable coaxial existen dos conductores. Uno de ellos es un solo alambre que se encuentra en el centro del cable; el otro es una malla de alambre que rodea al primer alambre con un aislante entre ambos. El cable coaxial puede llevar más información que las antiguas versiones del cableado de par trenzado, y es menos susceptible a interferencia producida por algún otro cableado. Sin embargo es más caro y se ha vuelto menos popular conforme la tecnología de par trenzado ha mejorado. En las redes se usan os tipos de cable coaxial: grueso y delgado. El coax grueso es el estándar más antiguo y raramente se instala en redes nuevas.

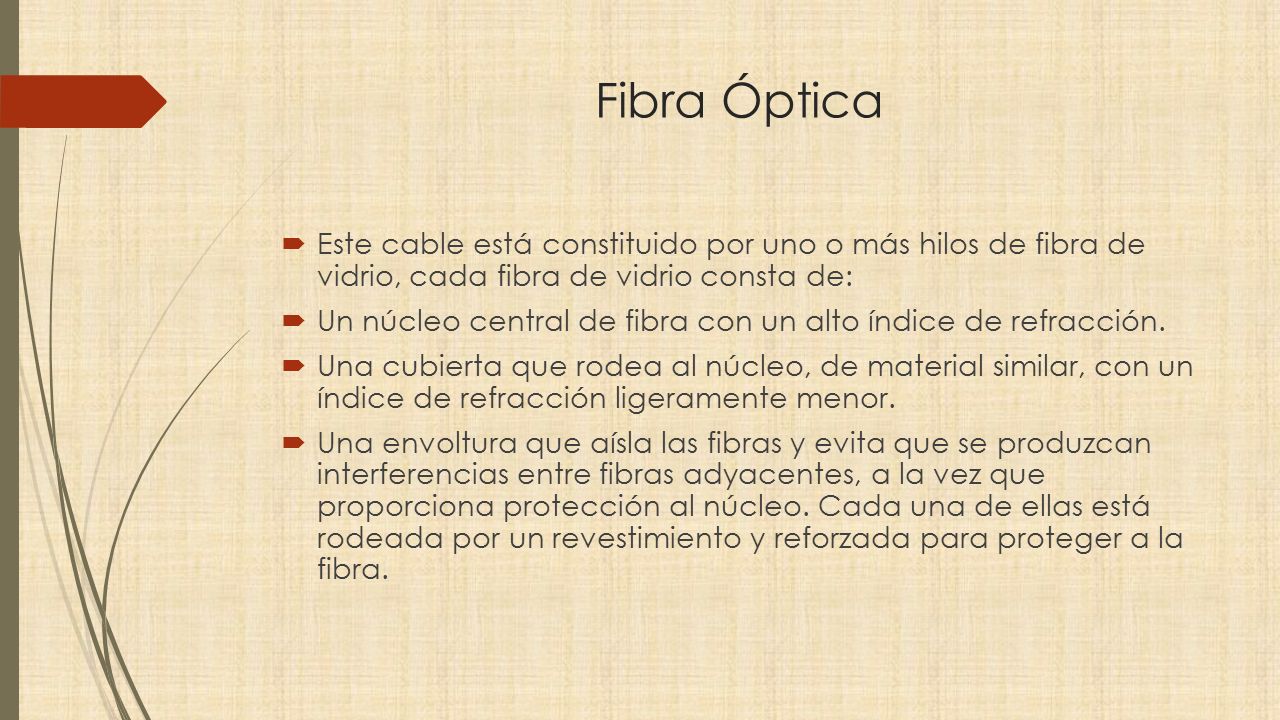

26 Fibra Óptica  Este cable está constituido por uno o más hilos de fibra de vidrio, cada fibra de vidrio consta de:  Un núcleo central de fibra con un alto índice de refracción.  Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor.  Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo. Cada una de ellas está rodeada por un revestimiento y reforzada para proteger a la fibra.

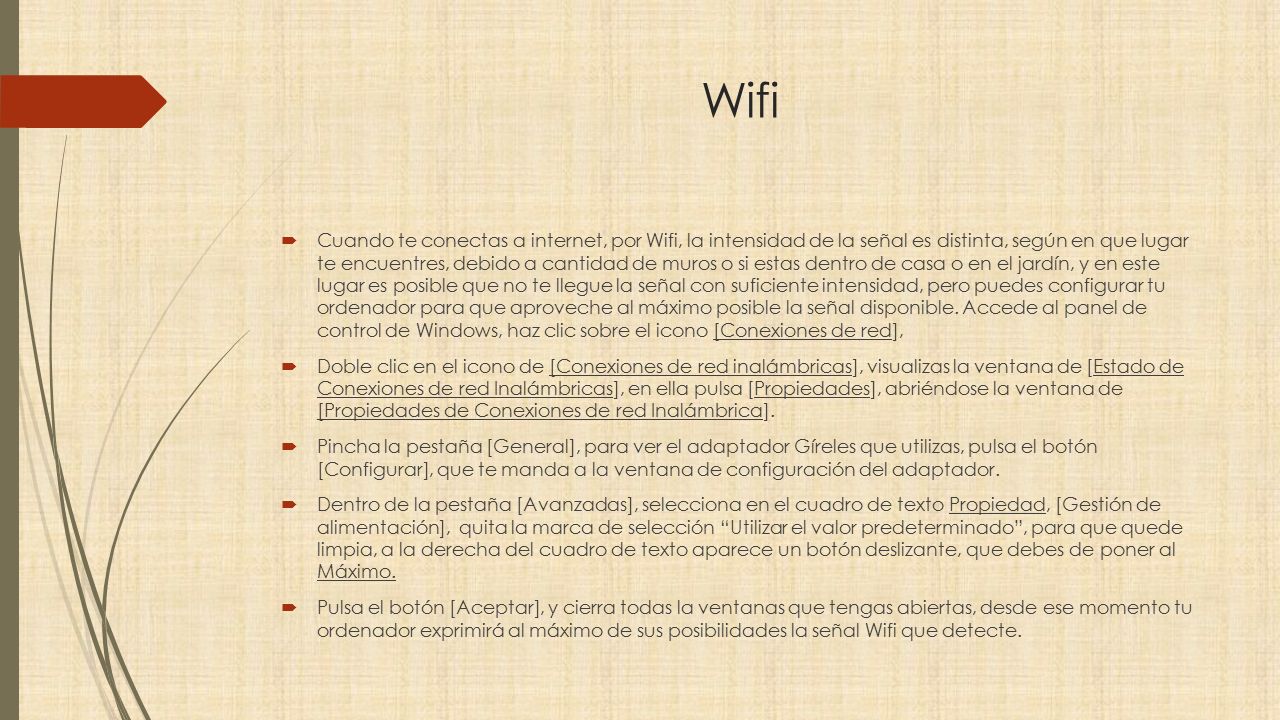

27 Wifi  Cuando te conectas a internet, por Wifi, la intensidad de la señal es distinta, según en que lugar te encuentres, debido a cantidad de muros o si estas dentro de casa o en el jardín, y en este lugar es posible que no te llegue la señal con suficiente intensidad, pero puedes configurar tu ordenador para que aproveche al máximo posible la señal disponible. Accede al panel de control de Windows, haz clic sobre el icono [Conexiones de red],  Doble clic en el icono de [Conexiones de red inalámbricas], visualizas la ventana de [Estado de Conexiones de red Inalámbricas], en ella pulsa [Propiedades], abriéndose la ventana de [Propiedades de Conexiones de red Inalámbrica].  Pincha la pestaña [General], para ver el adaptador Gíreles que utilizas, pulsa el botón [Configurar], que te manda a la ventana de configuración del adaptador.  Dentro de la pestaña [Avanzadas], selecciona en el cuadro de texto Propiedad, [Gestión de alimentación], quita la marca de selección “Utilizar el valor predeterminado”, para que quede limpia, a la derecha del cuadro de texto aparece un botón deslizante, que debes de poner al Máximo.  Pulsa el botón [Aceptar], y cierra todas la ventanas que tengas abiertas, desde ese momento tu ordenador exprimirá al máximo de sus posibilidades la señal Wifi que detecte.

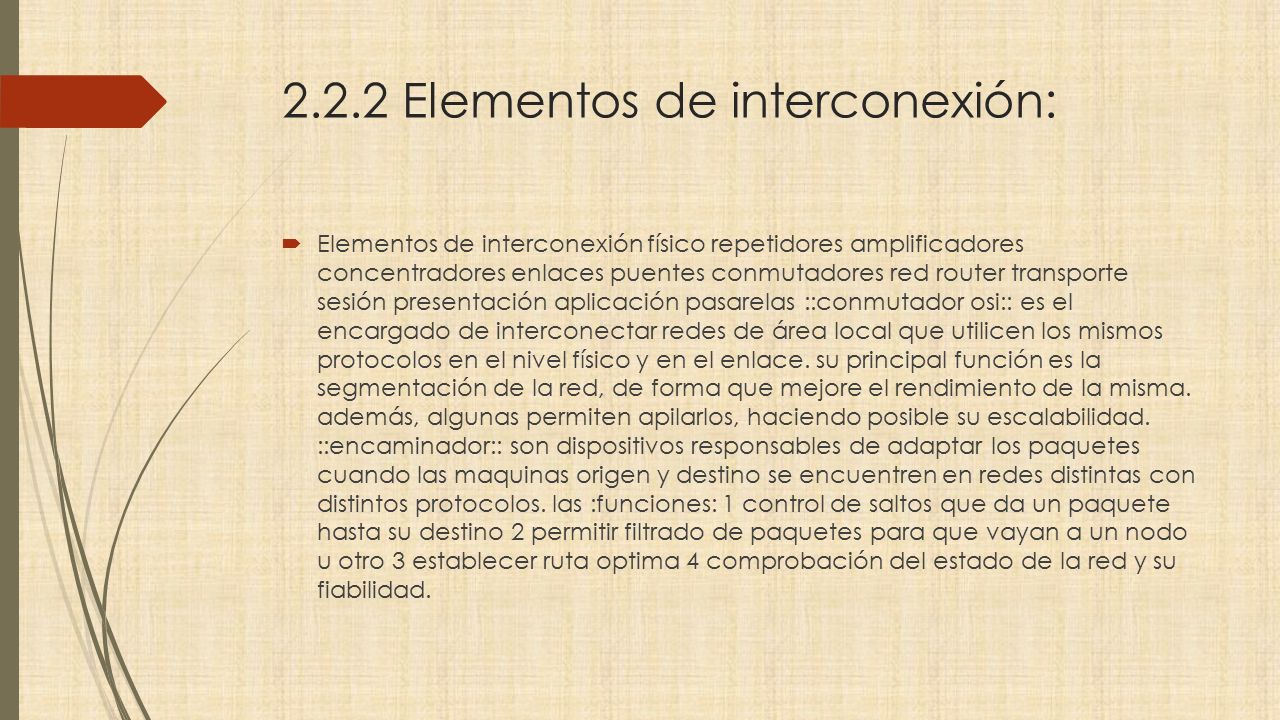

28 2.2.2 Elementos de interconexión:  Elementos de interconexión físico repetidores amplificadores concentradores enlaces puentes conmutadores red router transporte sesión presentación aplicación pasarelas ::conmutador osi:: es el encargado de interconectar redes de área local que utilicen los mismos protocolos en el nivel físico y en el enlace. su principal función es la segmentación de la red, de forma que mejore el rendimiento de la misma. además, algunas permiten apilarlos, haciendo posible su escalabilidad. ::encaminador:: son dispositivos responsables de adaptar los paquetes cuando las maquinas origen y destino se encuentren en redes distintas con distintos protocolos. las :funciones: 1 control de saltos que da un paquete hasta su destino 2 permitir filtrado de paquetes para que vayan a un nodo u otro 3 establecer ruta optima 4 comprobación del estado de la red y su fiabilidad.

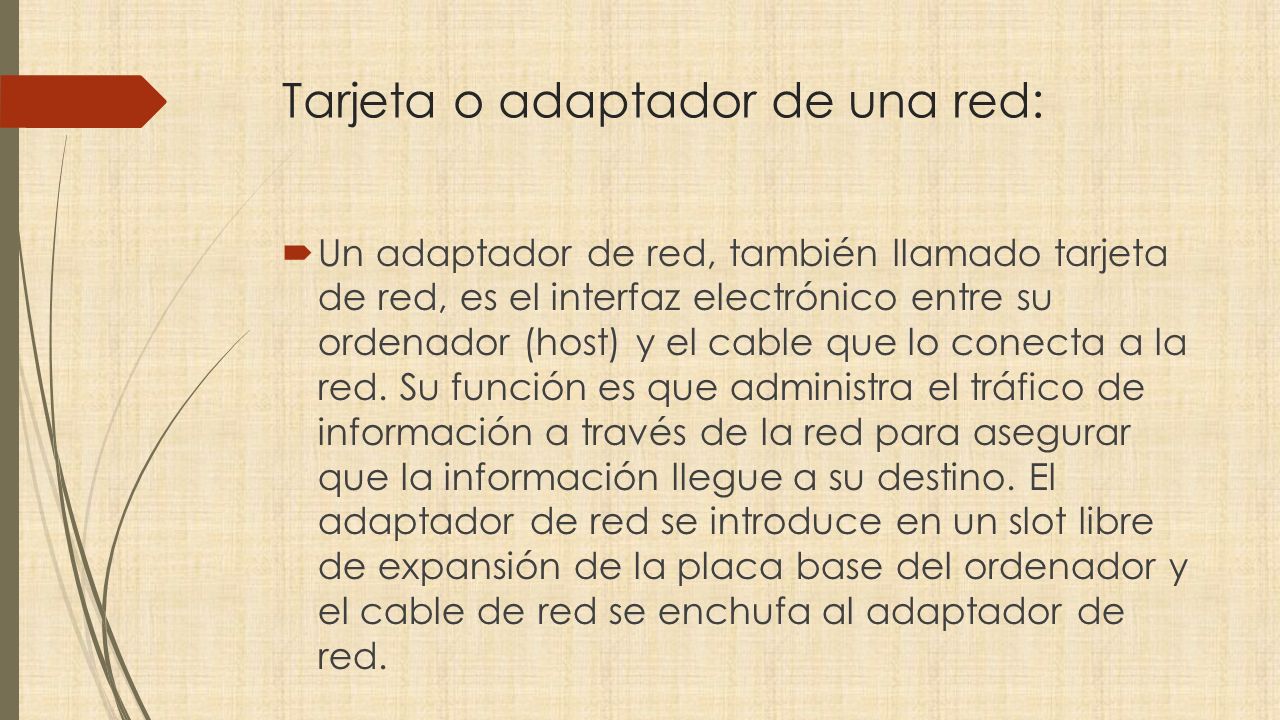

29 Tarjeta o adaptador de una red:  Un adaptador de red, también llamado tarjeta de red, es el interfaz electrónico entre su ordenador (host) y el cable que lo conecta a la red. Su función es que administra el tráfico de información a través de la red para asegurar que la información llegue a su destino. El adaptador de red se introduce en un slot libre de expansión de la placa base del ordenador y el cable de red se enchufa al adaptador de red.

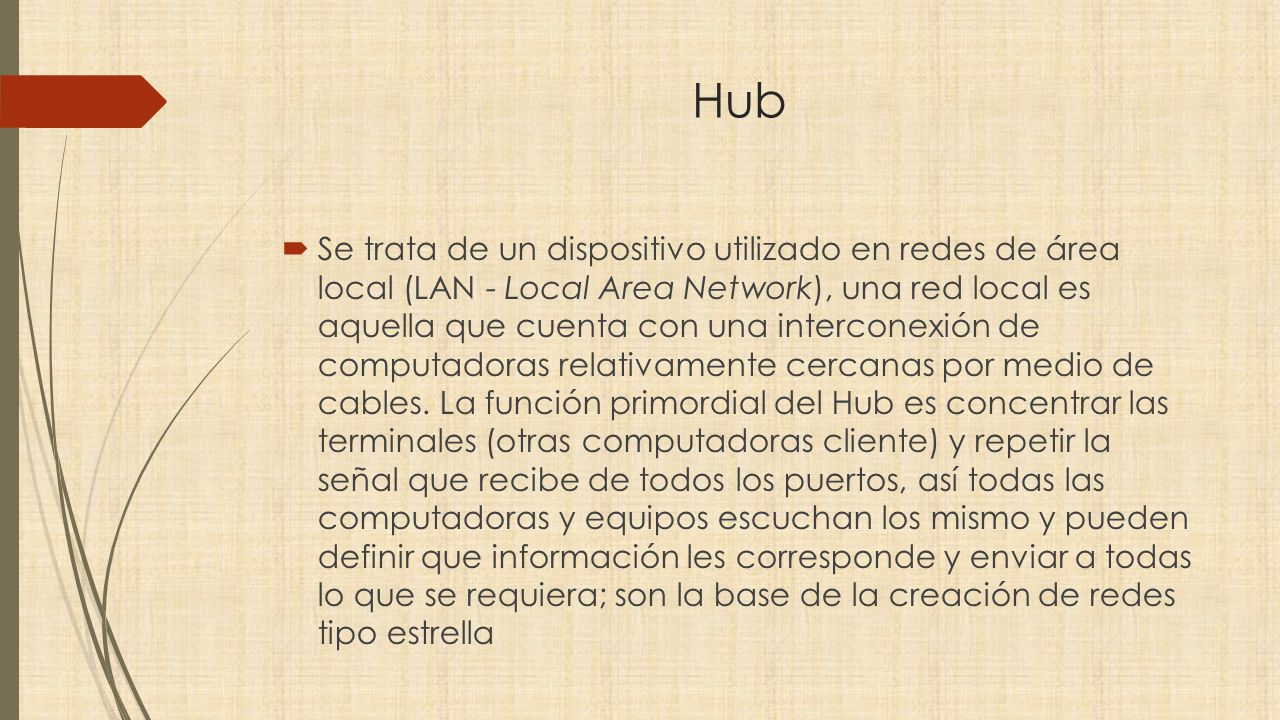

30 Hub  Se trata de un dispositivo utilizado en redes de área local (LAN - Local Area Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas por medio de cables. La función primordial del Hub es concentrar las terminales (otras computadoras cliente) y repetir la señal que recibe de todos los puertos, así todas las computadoras y equipos escuchan los mismo y pueden definir que información les corresponde y enviar a todas lo que se requiera; son la base de la creación de redes tipo estrella

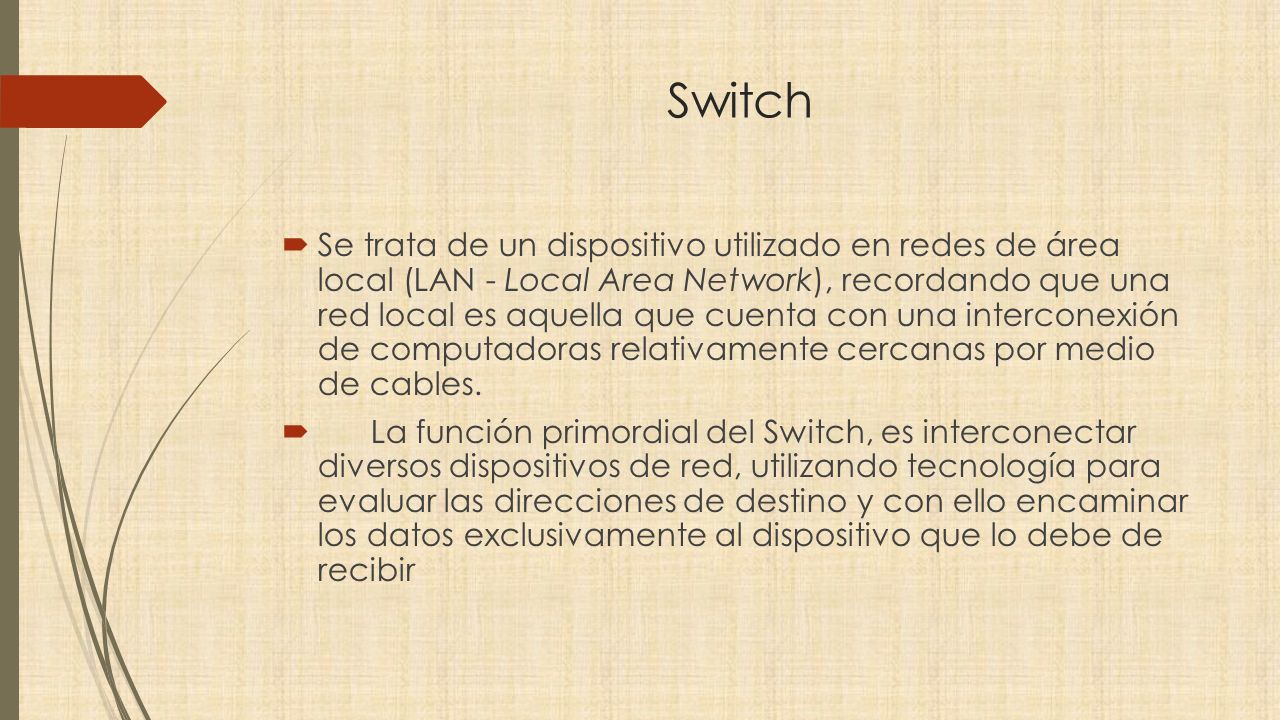

31 Switch  Se trata de un dispositivo utilizado en redes de área local (LAN - Local Area Network), recordando que una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas por medio de cables.  La función primordial del Switch, es interconectar diversos dispositivos de red, utilizando tecnología para evaluar las direcciones de destino y con ello encaminar los datos exclusivamente al dispositivo que lo debe de recibir

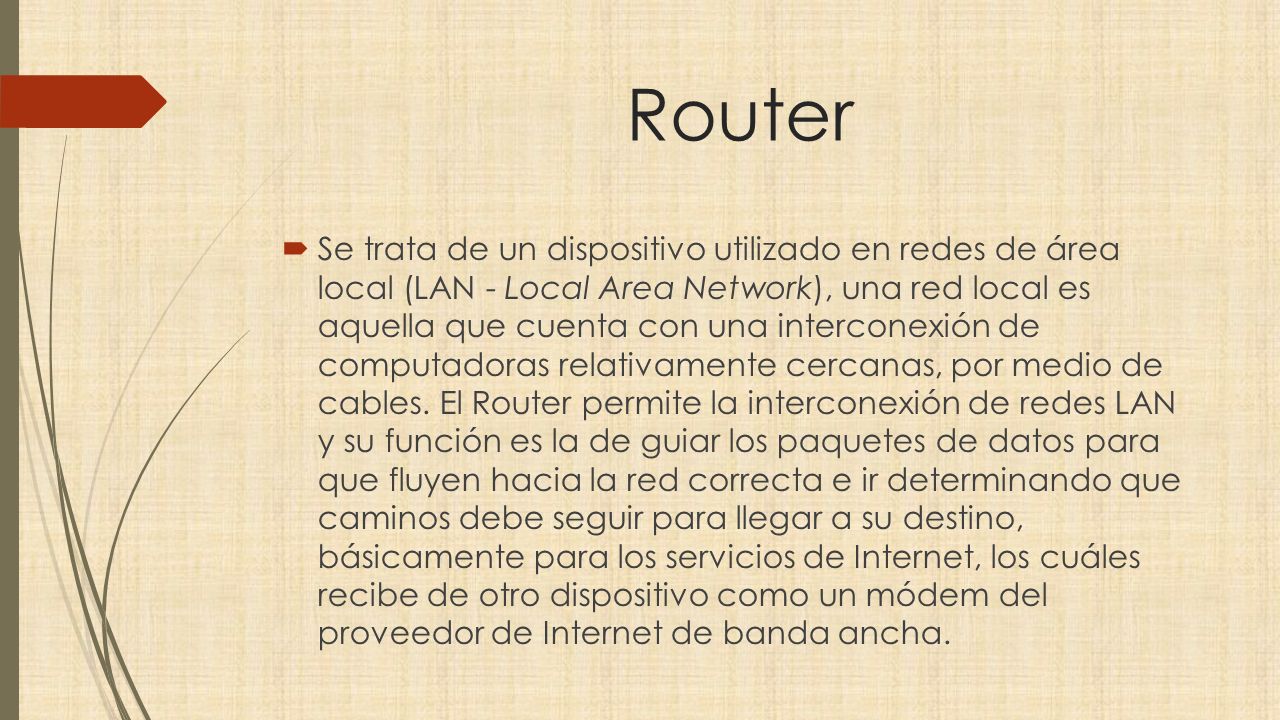

32 Router  Se trata de un dispositivo utilizado en redes de área local (LAN - Local Area Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas, por medio de cables. El Router permite la interconexión de redes LAN y su función es la de guiar los paquetes de datos para que fluyen hacia la red correcta e ir determinando que caminos debe seguir para llegar a su destino, básicamente para los servicios de Internet, los cuáles recibe de otro dispositivo como un módem del proveedor de Internet de banda ancha.
