TEÓRICO EXPLICATIVO N° 3 : FISIOLOGIA CARDIACA Contenidos : Corazón de batracio como modelo experimental. Diferencia con corazón humano. Potenciales de.

Presentación del tema: "TEÓRICO EXPLICATIVO N° 3 : FISIOLOGIA CARDIACA Contenidos : Corazón de batracio como modelo experimental. Diferencia con corazón humano. Potenciales de."— Transcripción de la presentación:

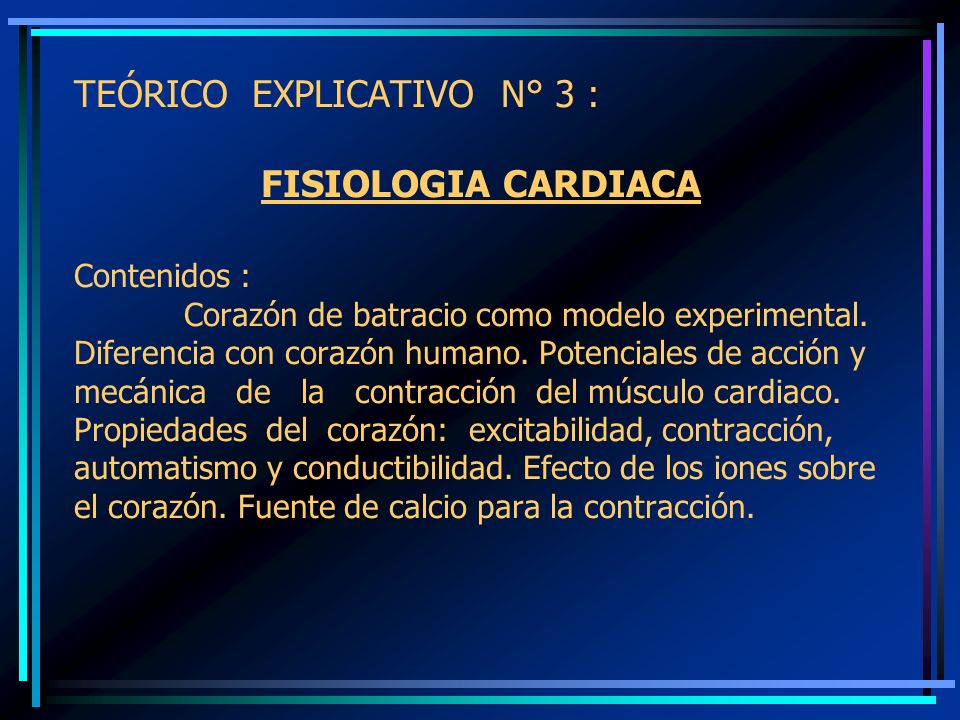

1 TEÓRICO EXPLICATIVO N° 3 : FISIOLOGIA CARDIACA Contenidos : Corazón de batracio como modelo experimental. Diferencia con corazón humano. Potenciales de acción y mecánica de la contracción del músculo cardiaco. Propiedades del corazón: excitabilidad, contracción, automatismo y conductibilidad. Efecto de los iones sobre el corazón. Fuente de calcio para la contracción.

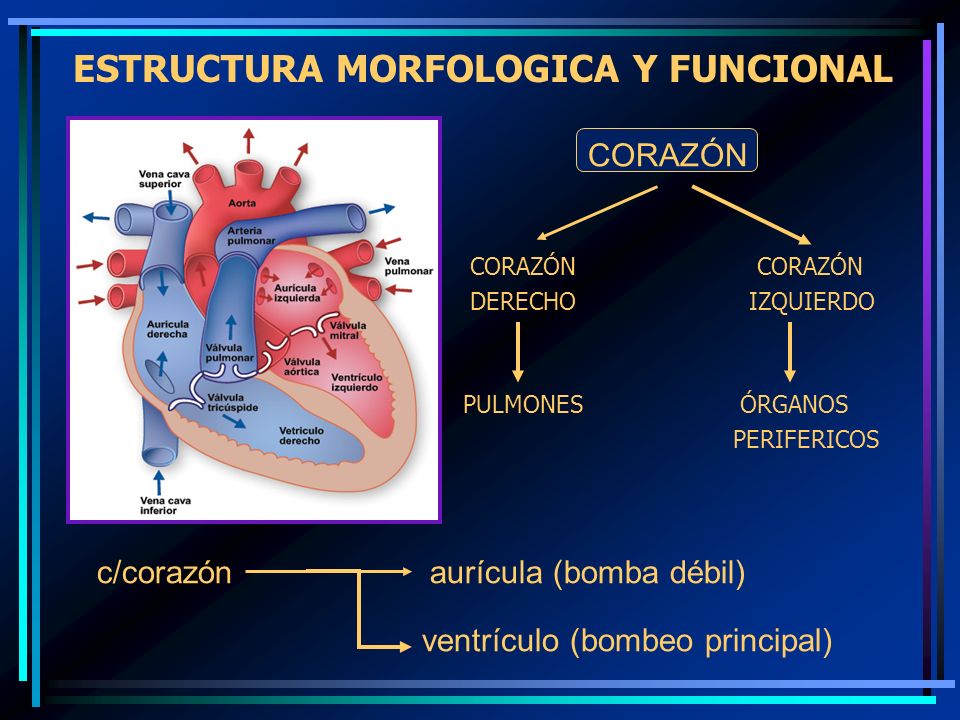

2 ESTRUCTURA MORFOLOGICA Y FUNCIONAL CORAZÓN CORAZÓN DERECHO IZQUIERDO PULMONES ÓRGANOS PERIFERICOS CORAZÓN c/corazón aurícula (bomba débil) ventrículo (bombeo principal)

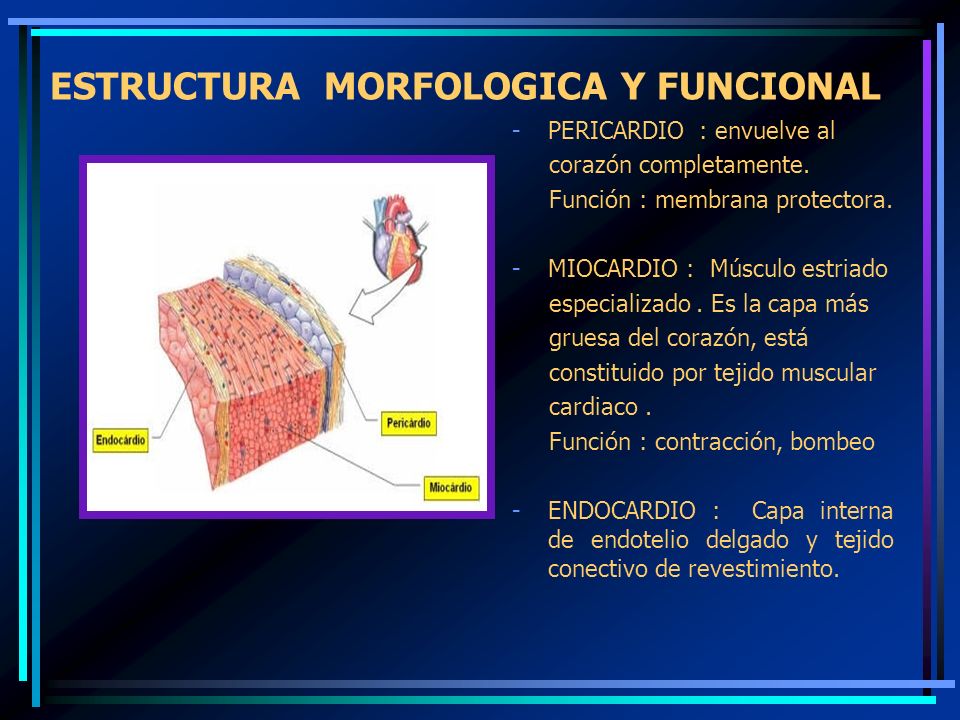

3 ESTRUCTURA MORFOLOGICA Y FUNCIONAL -PERICARDIO : envuelve al corazón completamente. Función : membrana protectora. -MIOCARDIO : Músculo estriado especializado. Es la capa más gruesa del corazón, está constituido por tejido muscular cardiaco. Función : contracción, bombeo -ENDOCARDIO : Capa interna de endotelio delgado y tejido conectivo de revestimiento.

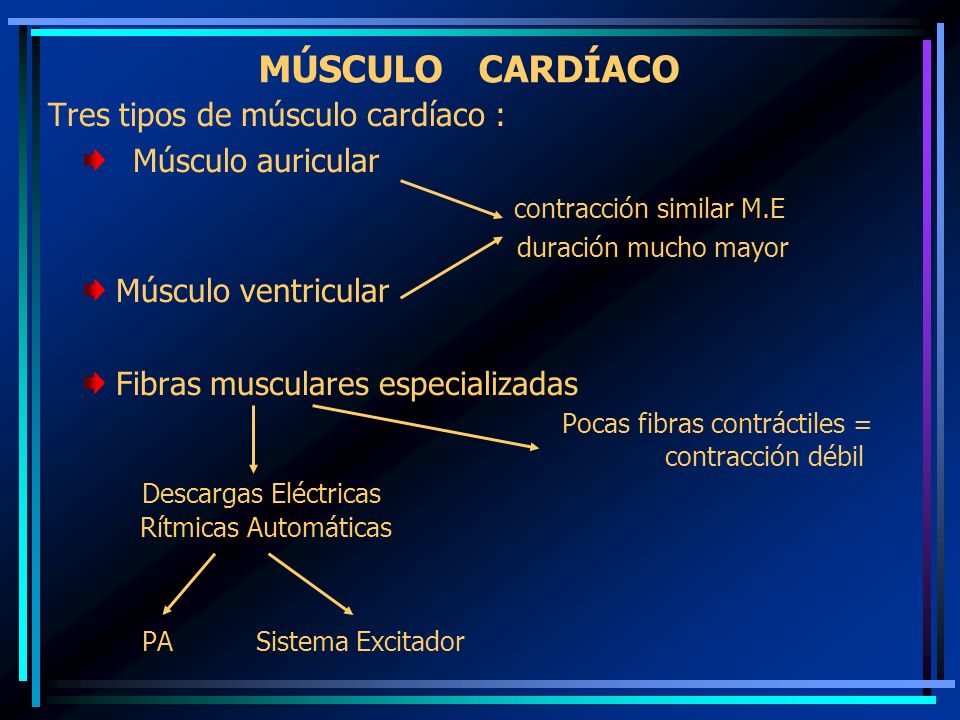

4 MÚSCULO CARDÍACO Tres tipos de músculo cardíaco : Músculo auricular contracción similar M.E duración mucho mayor Músculo ventricular Fibras musculares especializadas Pocas fibras contráctiles = contracción débil Descargas Eléctricas Rítmicas Automáticas PA Sistema Excitador

5 MUSCULO CARDIACO Características Tiene fibras musculares dispuestas en un retículo, de manera que se dividen, se combinan y se separan de nuevo ( sincitio) El músculo cardíaco es estriado ( igual que el esquelético), con filamentos de actina y miosina ( casi idénticos al esquelético) Las fibras musculares son formadas por muchas células individuales unidas entre si.

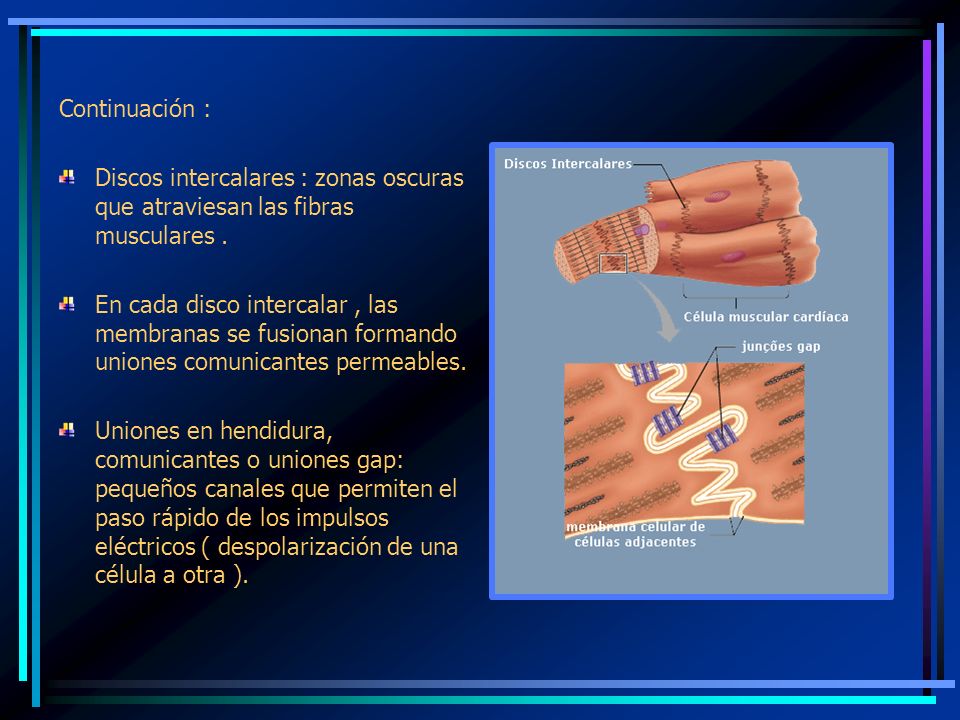

6 Continuación : Discos intercalares : zonas oscuras que atraviesan las fibras musculares. En cada disco intercalar, las membranas se fusionan formando uniones comunicantes permeables. Uniones en hendidura, comunicantes o uniones gap: pequeños canales que permiten el paso rápido de los impulsos eléctricos ( despolarización de una célula a otra ).

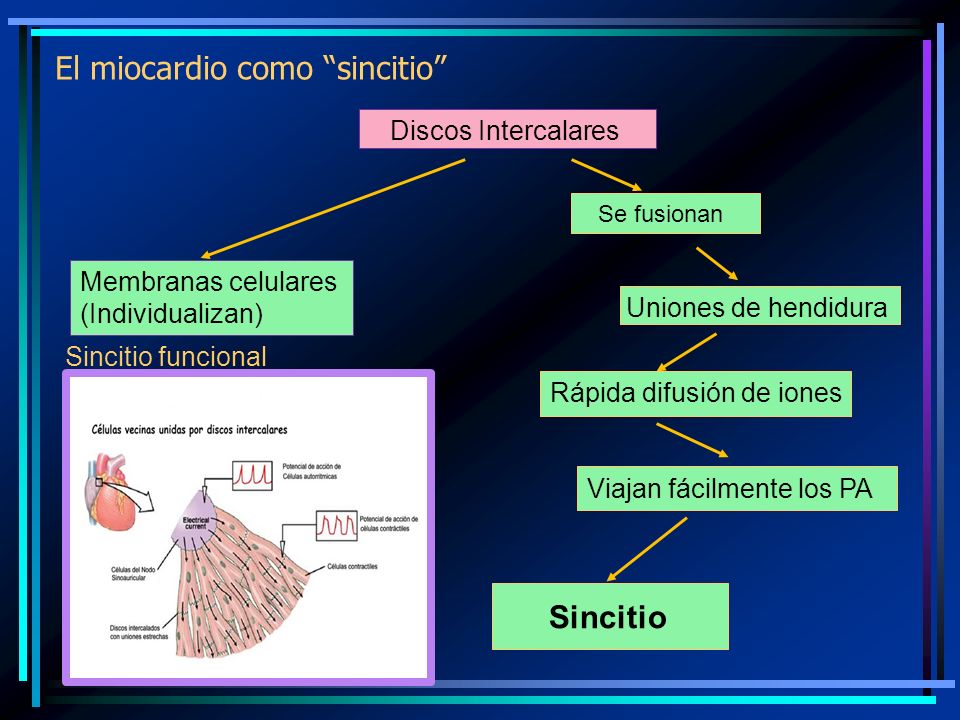

7 El miocardio como “sincitio” Discos Intercalares Membranas celulares (Individualizan) Sincitio funcional Se fusionan Uniones de hendidura Rápida difusión de iones Viajan fácilmente los PA Sincitio

8 TIPOS DE MÚSCULO A - SINCITIO VENTRICULAR Y AURICULAR: contráctiles, representan el 99% de los cardiocitos. Entre uno y otro existe un tejido fibroso que rodea los anillos valvulares, dos sincitios funcionales independientes, permite que las aurículas se contraigan antes que ocurra la contracción ventricular.

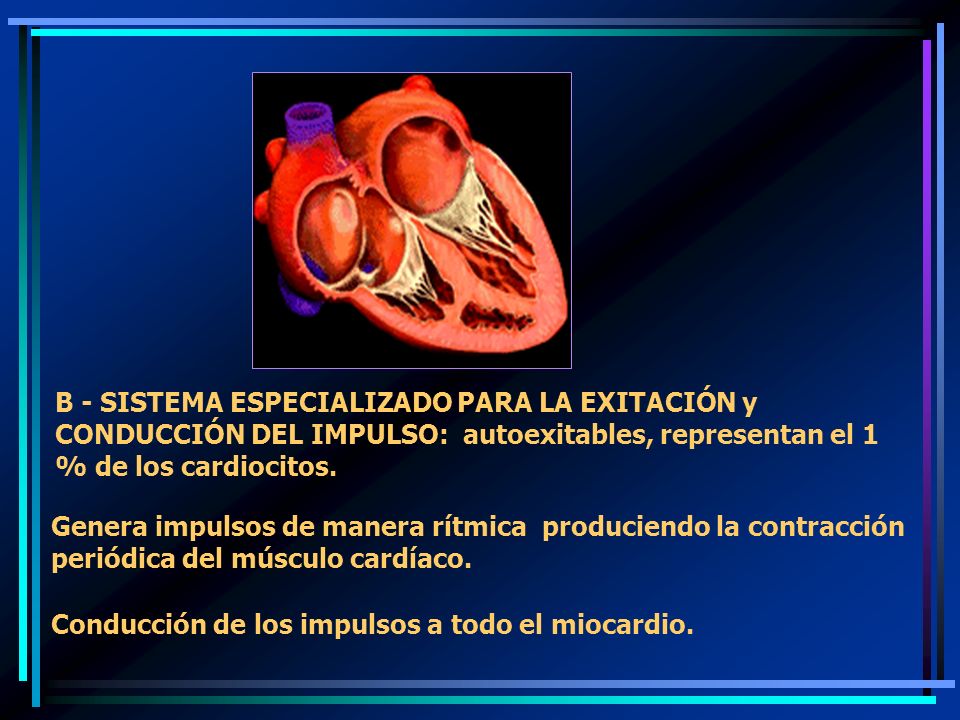

9 B - SISTEMA ESPECIALIZADO PARA LA EXITACIÓN y CONDUCCIÓN DEL IMPULSO: autoexitables, representan el 1 % de los cardiocitos. Genera impulsos de manera rítmica produciendo la contracción periódica del músculo cardíaco. Conducción de los impulsos a todo el miocardio.

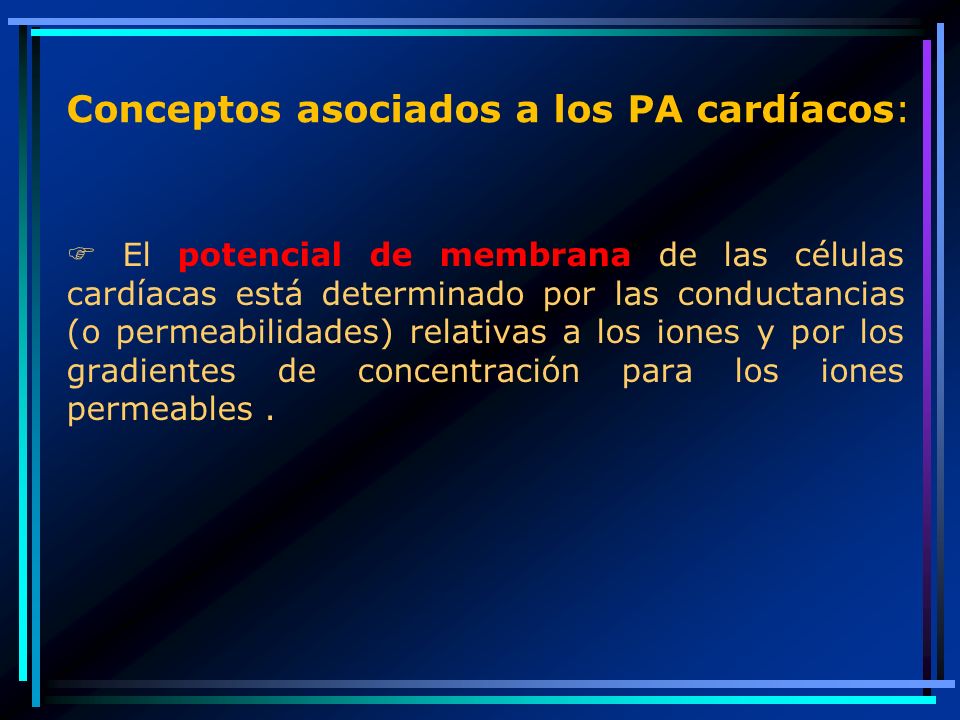

10 Conceptos asociados a los PA cardíacos:  El potencial de membrana de las células cardíacas está determinado por las conductancias (o permeabilidades) relativas a los iones y por los gradientes de concentración para los iones permeables.

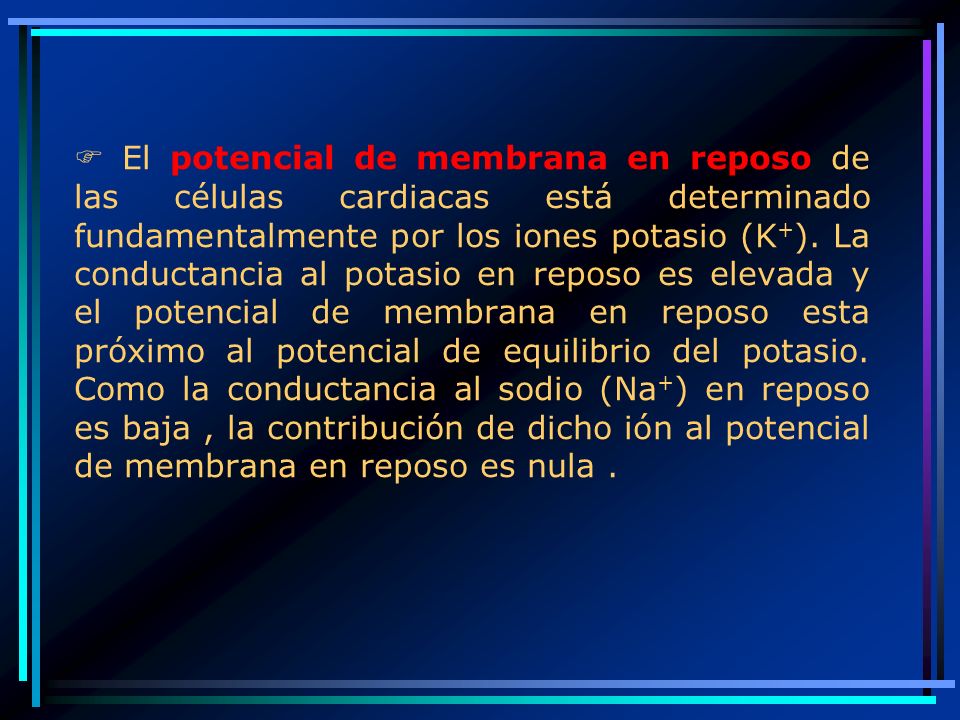

11  El potencial de membrana en reposo de las células cardiacas está determinado fundamentalmente por los iones potasio (K + ). La conductancia al potasio en reposo es elevada y el potencial de membrana en reposo esta próximo al potencial de equilibrio del potasio. Como la conductancia al sodio (Na + ) en reposo es baja, la contribución de dicho ión al potencial de membrana en reposo es nula.

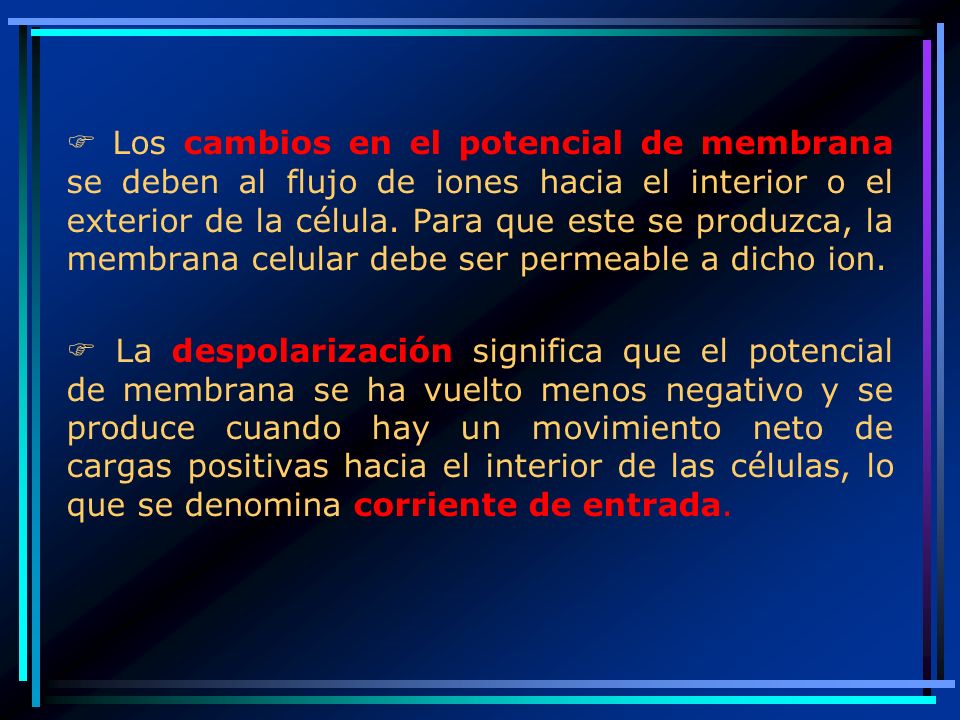

12  Los cambios en el potencial de membrana se deben al flujo de iones hacia el interior o el exterior de la célula. Para que este se produzca, la membrana celular debe ser permeable a dicho ion.  La despolarización significa que el potencial de membrana se ha vuelto menos negativo y se produce cuando hay un movimiento neto de cargas positivas hacia el interior de las células, lo que se denomina corriente de entrada.

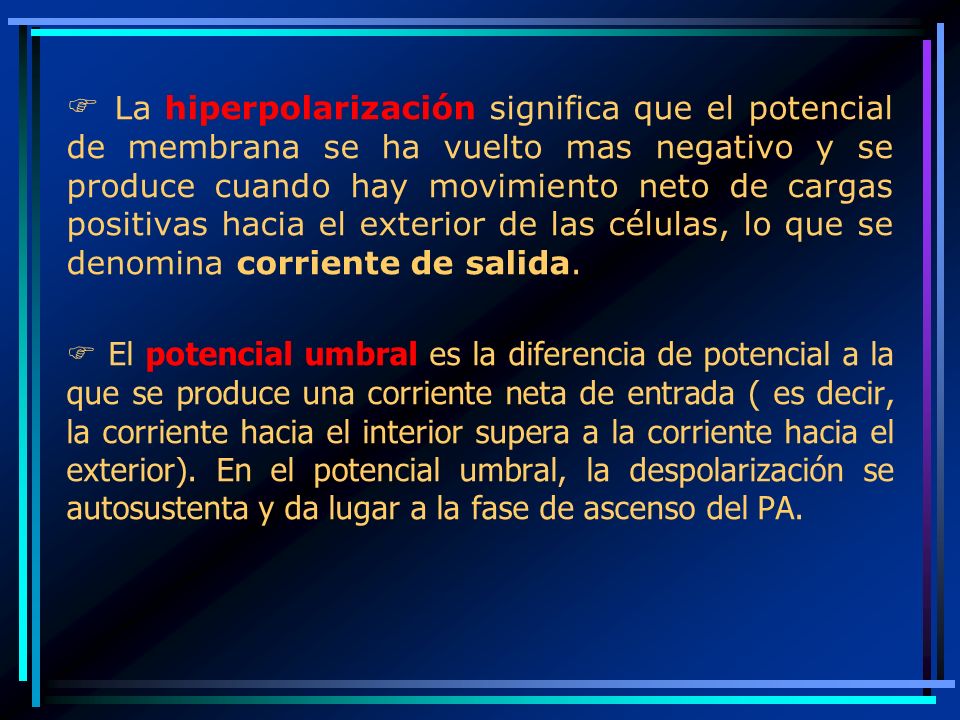

13  La hiperpolarización significa que el potencial de membrana se ha vuelto mas negativo y se produce cuando hay movimiento neto de cargas positivas hacia el exterior de las células, lo que se denomina corriente de salida.  El potencial umbral es la diferencia de potencial a la que se produce una corriente neta de entrada ( es decir, la corriente hacia el interior supera a la corriente hacia el exterior). En el potencial umbral, la despolarización se autosustenta y da lugar a la fase de ascenso del PA.

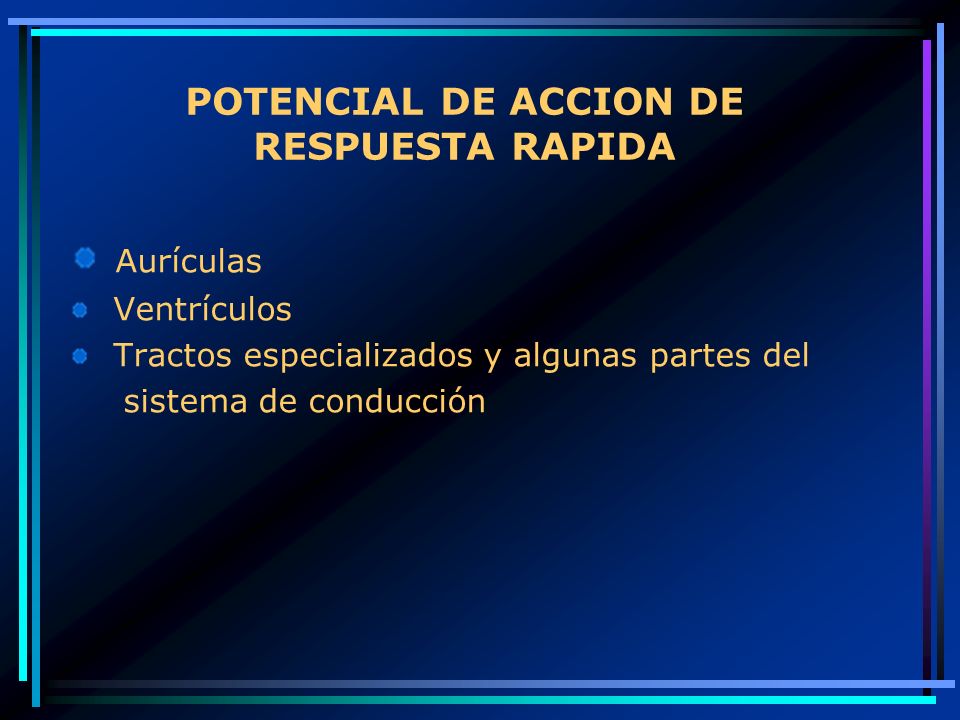

14 POTENCIAL DE ACCION DE RESPUESTA RAPIDA Aurículas Ventrículos Tractos especializados y algunas partes del sistema de conducción

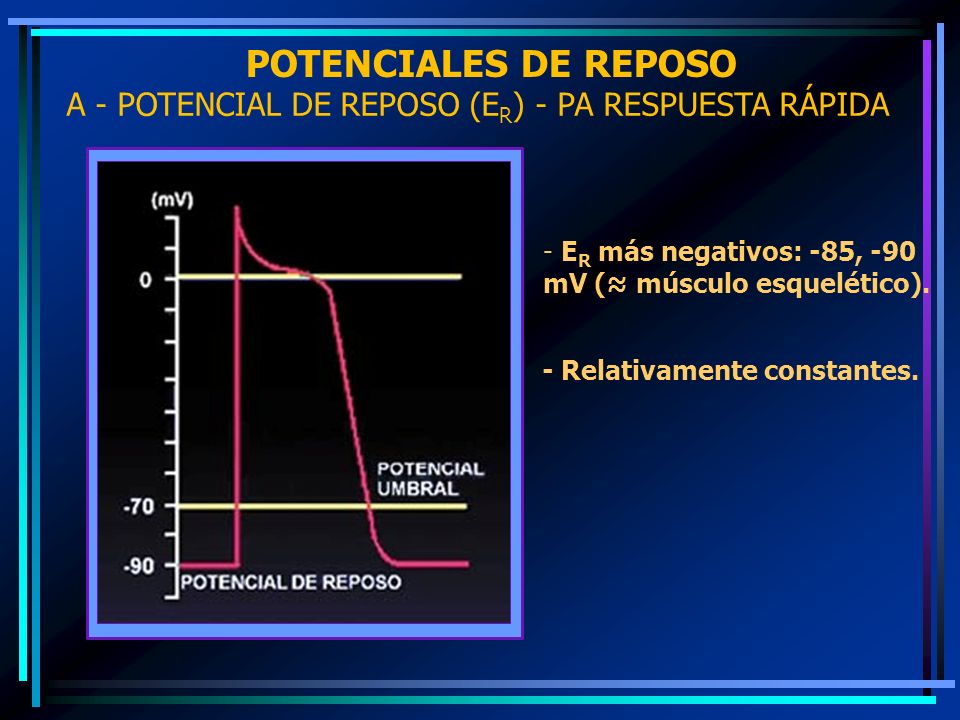

15 POTENCIALES DE REPOSO A - POTENCIAL DE REPOSO (E R ) - PA RESPUESTA RÁPIDA - E R más negativos: -85, -90 mV (≈ músculo esquelético). - - Relativamente constantes.

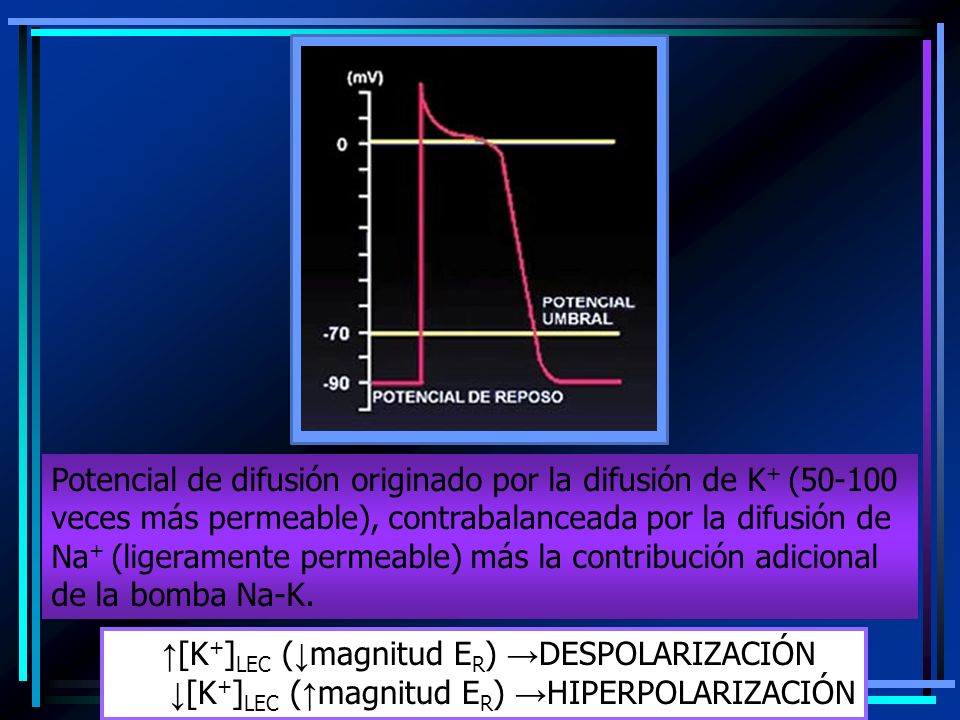

16 Potencial de difusión originado por la difusión de K + (50-100 veces más permeable), contrabalanceada por la difusión de Na + (ligeramente permeable) más la contribución adicional de la bomba Na-K. ↑ [K + ] LEC ( ↓ magnitud E R ) → DESPOLARIZACIÓN ↓ [K + ] LEC ( ↑ magnitud E R ) → HIPERPOLARIZACIÓN

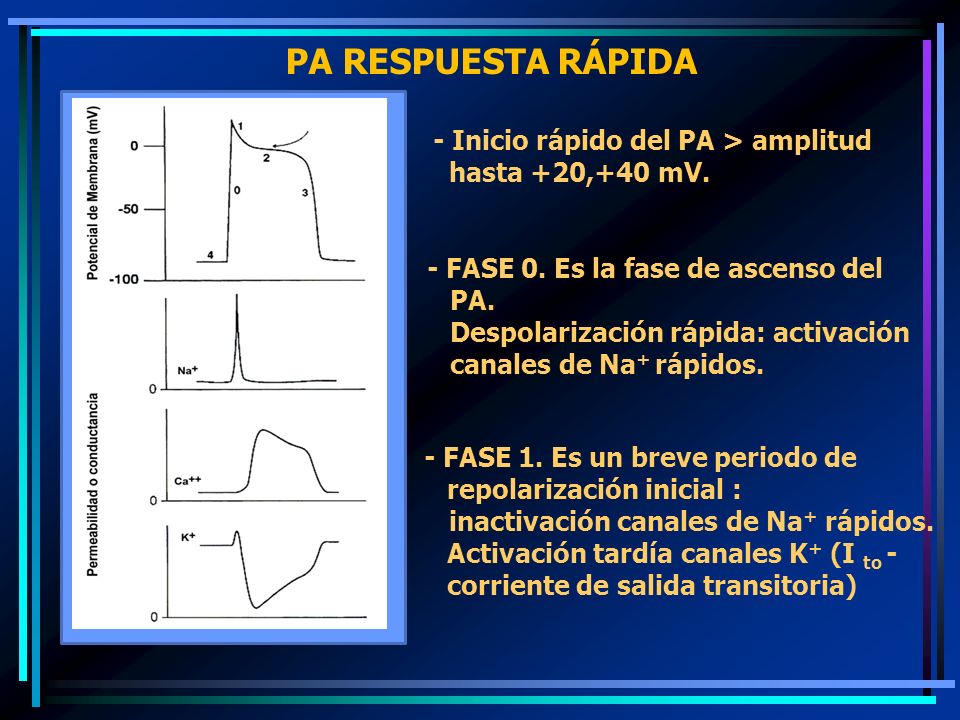

17 PA RESPUESTA RÁPIDA - Inicio rápido del PA > amplitud hasta +20,+40 mV. - FASE 0. Es la fase de ascenso del PA. Despolarización rápida: activación canales de Na + rápidos. - FASE 1. Es un breve periodo de repolarización inicial : inactivación canales de Na + rápidos. Activación tardía canales K + (I to - corriente de salida transitoria)

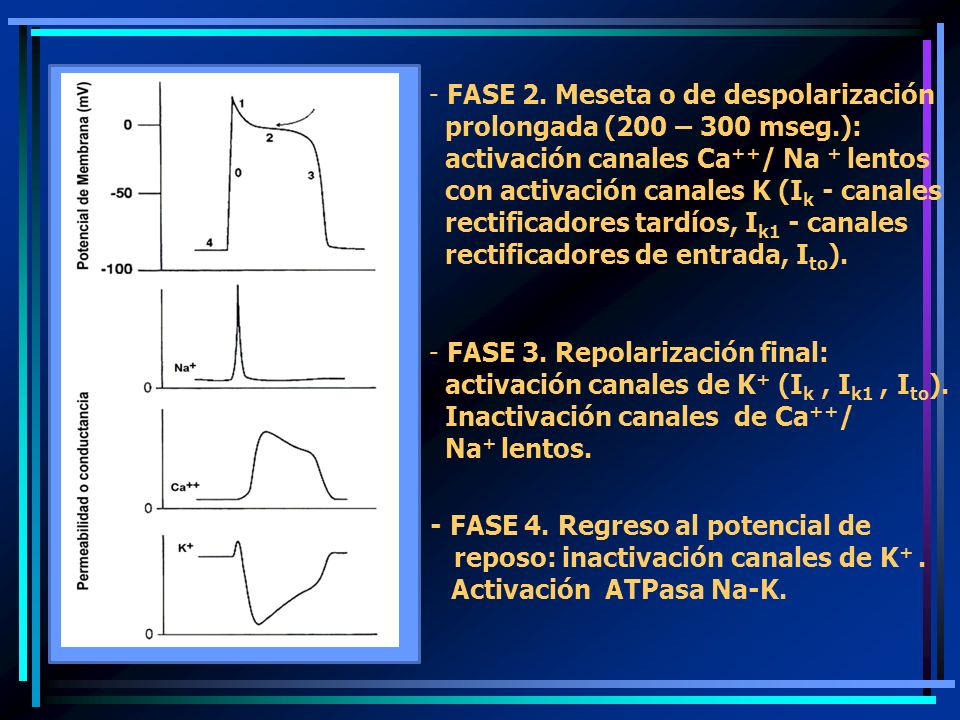

18 - FASE 2. Meseta o de despolarización prolongada (200 – 300 mseg.): activación canales Ca ++ / Na + lentos con activación canales K (I k - canales rectificadores tardíos, I k1 - canales rectificadores de entrada, I to ). - FASE 3. Repolarización final: activación canales de K + (I k, I k1, I to ). Inactivación canales de Ca ++ / Na + lentos. - FASE 4. Regreso al potencial de reposo: inactivación canales de K +. Activación ATPasa Na-K.

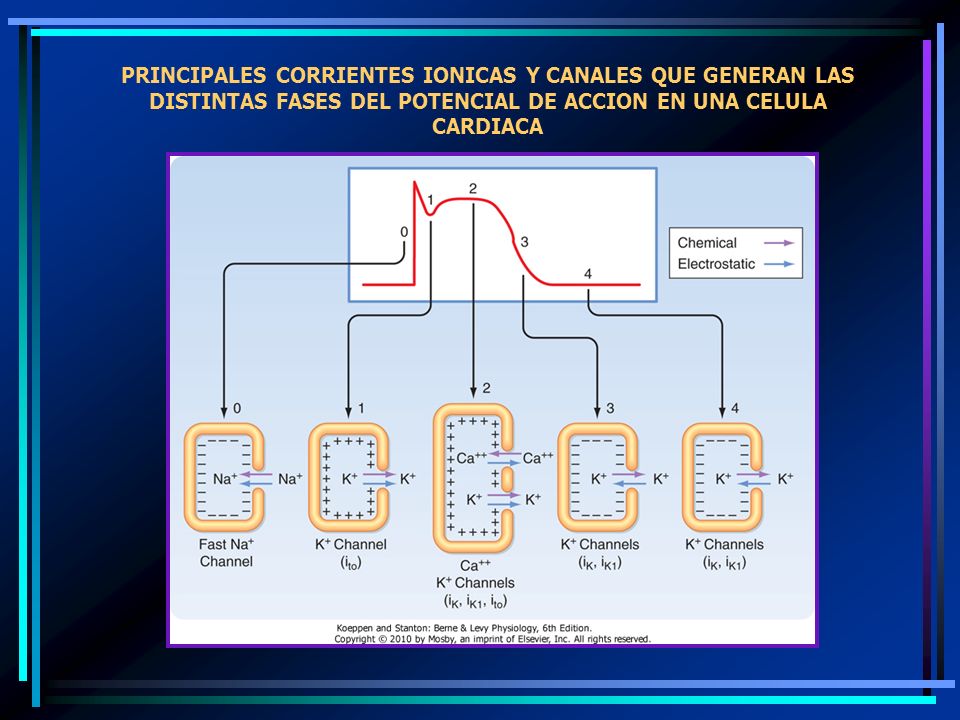

19 PRINCIPALES CORRIENTES IONICAS Y CANALES QUE GENERAN LAS DISTINTAS FASES DEL POTENCIAL DE ACCION EN UNA CELULA CARDIACA

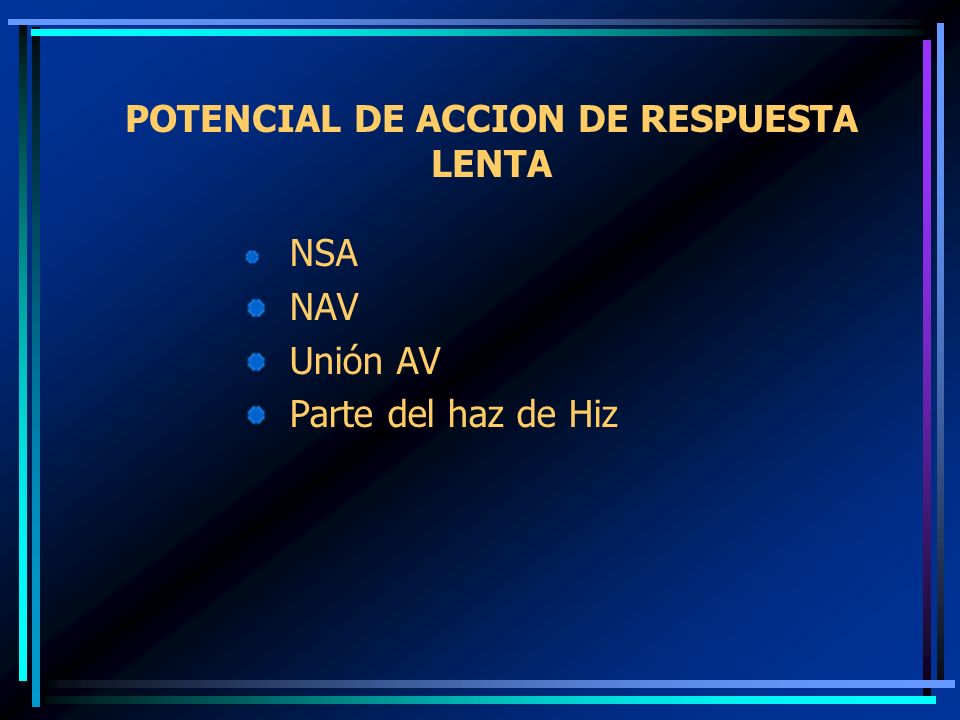

20 POTENCIAL DE ACCION DE RESPUESTA LENTA NSA NAV Unión AV Parte del haz de Hiz

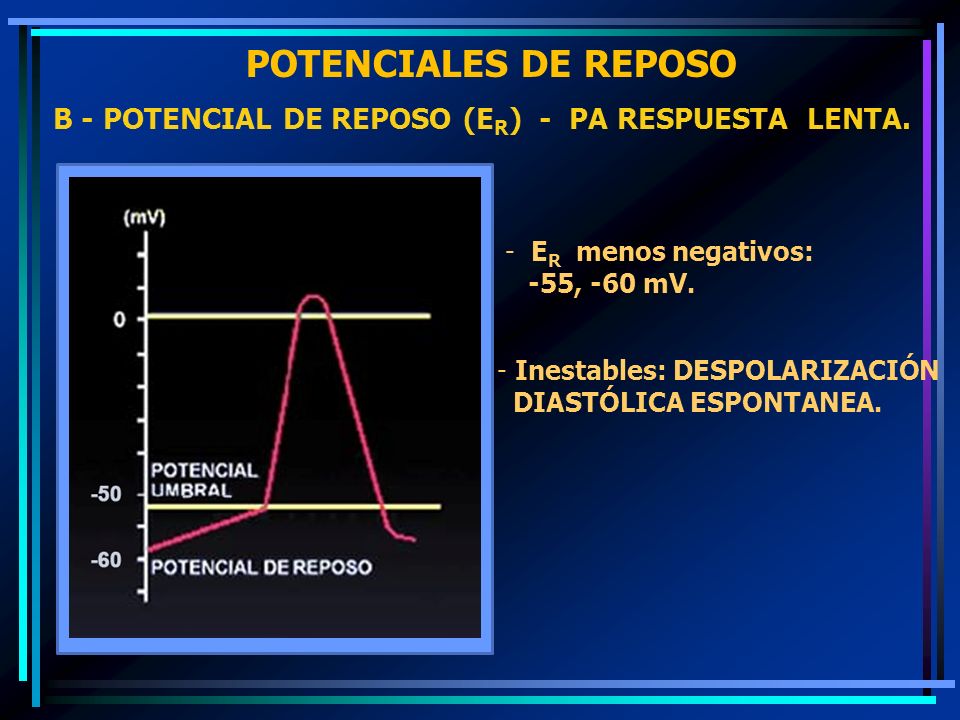

21 POTENCIALES DE REPOSO B - POTENCIAL DE REPOSO (E R ) - PA RESPUESTA LENTA. - E R menos negativos: -55, -60 mV. - Inestables: DESPOLARIZACIÓN DIASTÓLICA ESPONTANEA.

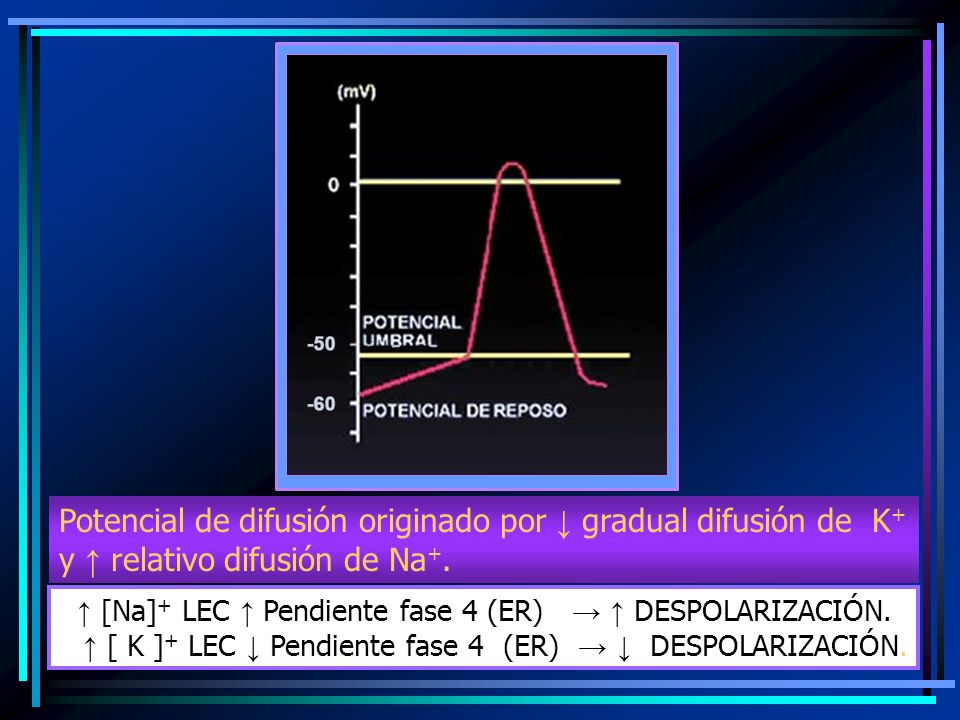

22 Potencial de difusión originado por ↓ gradual difusión de K + y ↑ relativo difusión de Na +. ↑ [Na] + LEC ↑ Pendiente fase 4 (ER) → ↑ DESPOLARIZACIÓN. ↑ [ K ] + LEC ↓ Pendiente fase 4 (ER) → ↓ DESPOLARIZACIÓN.

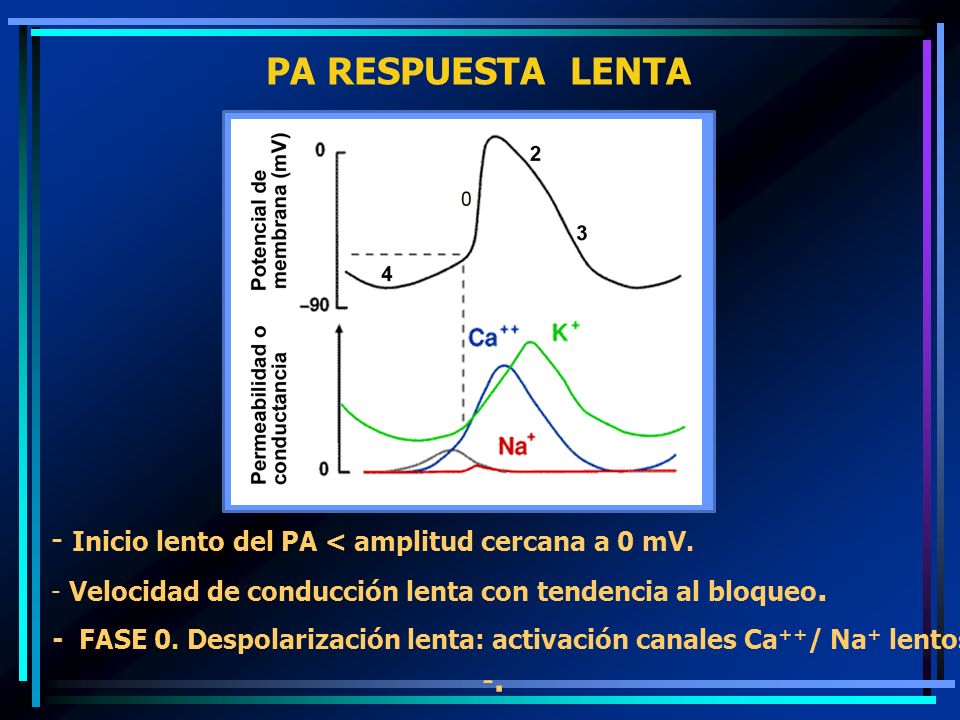

23 PA RESPUESTA LENTA - Inicio lento del PA < amplitud cercana a 0 mV. - Velocidad de conducción lenta con tendencia al bloqueo. - FASE 0. Despolarización lenta: activación canales Ca ++ / Na + lentos. -.-.

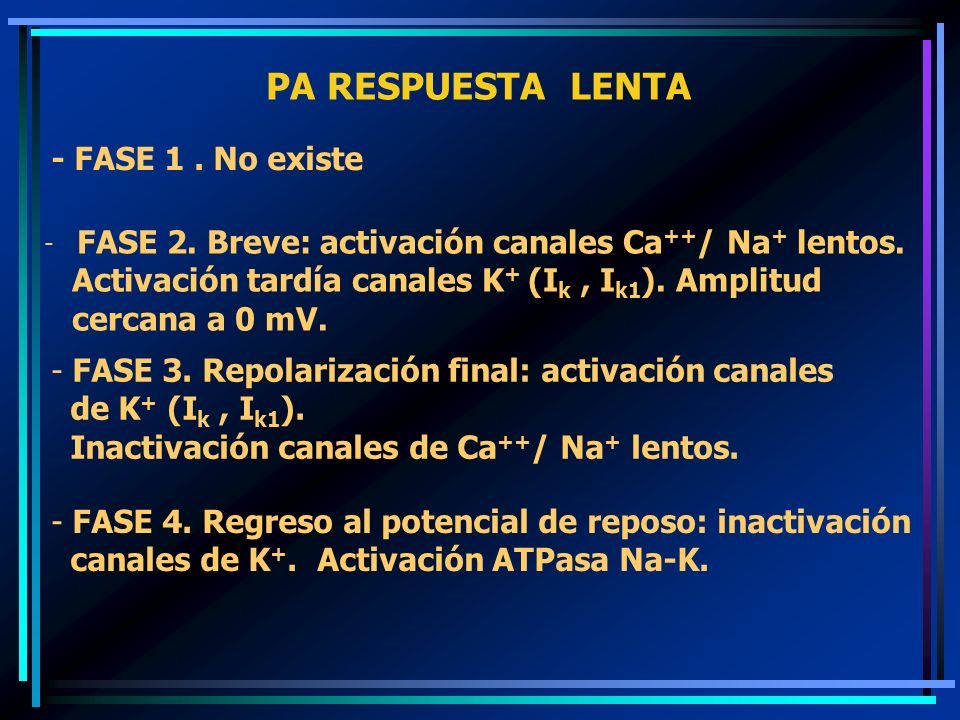

24 PA RESPUESTA LENTA - FASE 2. Breve: activación canales Ca ++ / Na + lentos. Activación tardía canales K + (I k, I k1 ). Amplitud cercana a 0 mV. - FASE 3. Repolarización final: activación canales de K + (I k, I k1 ). Inactivación canales de Ca ++ / Na + lentos. - FASE 4. Regreso al potencial de reposo: inactivación canales de K +. Activación ATPasa Na-K. - FASE 1. No existe

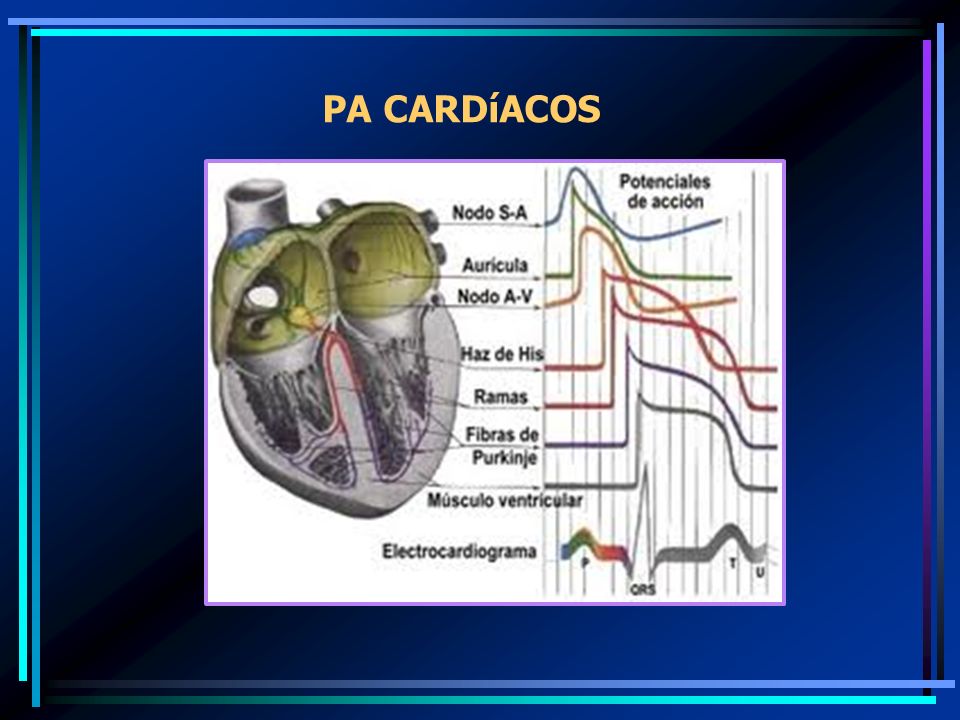

25 PA CARDíACOS

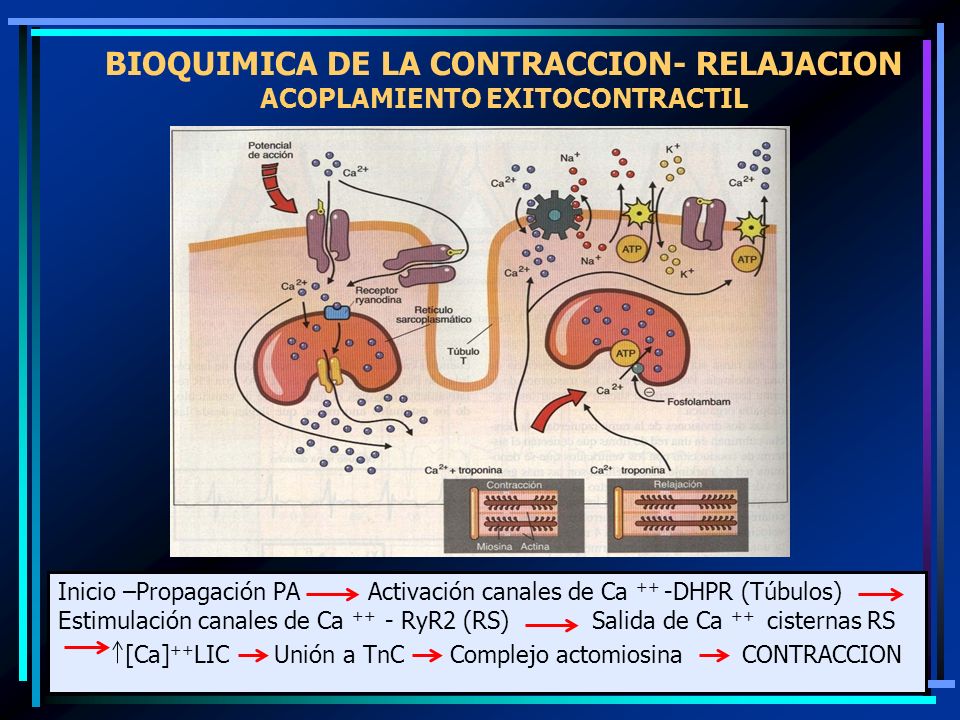

26 BIOQUIMICA DE LA CONTRACCION- RELAJACION ACOPLAMIENTO EXITOCONTRACTIL Inicio –Propagación PA Activación canales de Ca ++ -DHPR (Túbulos) Estimulación canales de Ca ++ - RyR2 (RS) Salida de Ca ++ cisternas RS [Ca] ++ LIC Unión a TnC Complejo actomiosina CONTRACCION

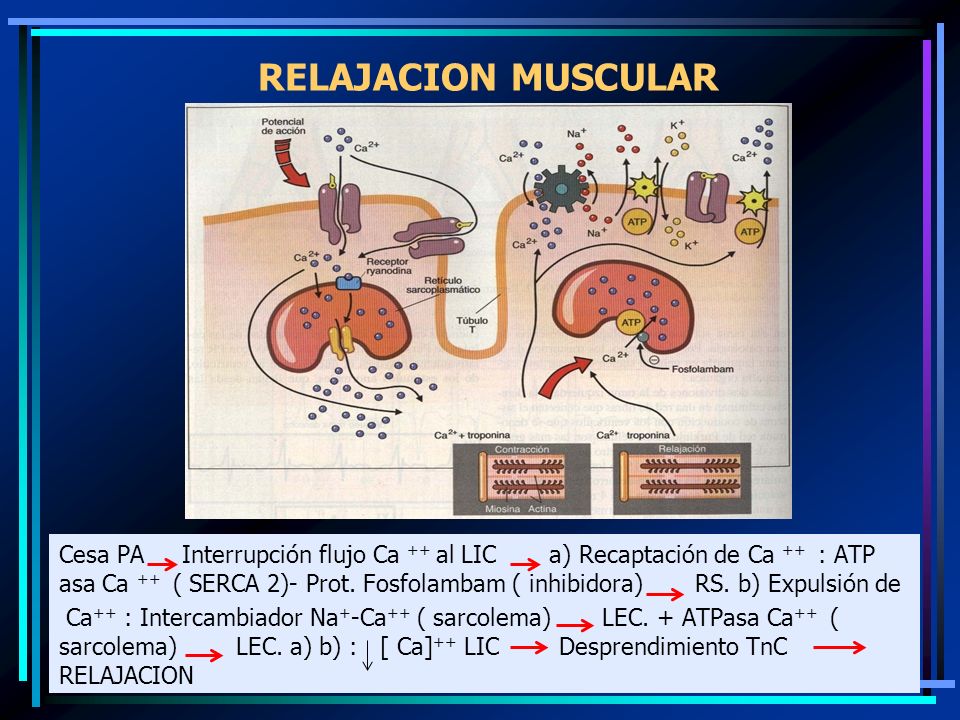

27 RELAJACION MUSCULAR Cesa PA Interrupción flujo Ca ++ al LIC a) Recaptación de Ca ++ : ATP asa Ca ++ ( SERCA 2)- Prot. Fosfolambam ( inhibidora) RS. b) Expulsión de Ca ++ : Intercambiador Na + -Ca ++ ( sarcolema) LEC. + ATPasa Ca ++ ( sarcolema) LEC. a) b) : [ Ca] ++ LIC Desprendimiento TnC RELAJACION

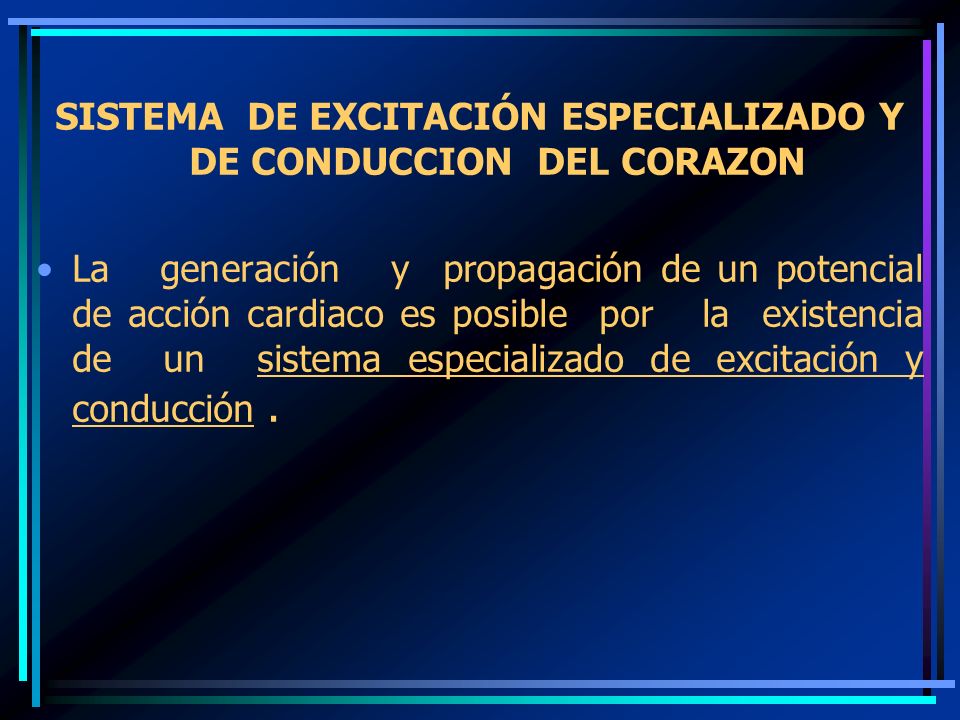

28 SISTEMA DE EXCITACIÓN ESPECIALIZADO Y DE CONDUCCION DEL CORAZON La generación y propagación de un potencial de acción cardiaco es posible por la existencia de un sistema especializado de excitación y conducción.

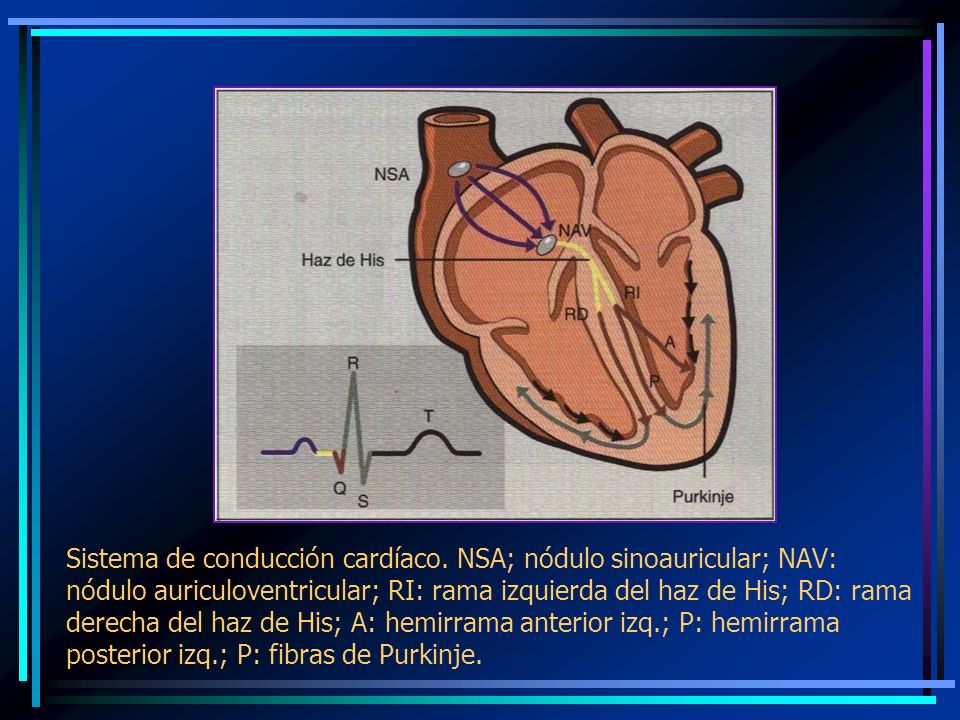

29 Sistema de conducción cardíaco. NSA; nódulo sinoauricular; NAV: nódulo auriculoventricular; RI: rama izquierda del haz de His; RD: rama derecha del haz de His; A: hemirrama anterior izq.; P: hemirrama posterior izq.; P: fibras de Purkinje.

30 NODULO SINUSAL

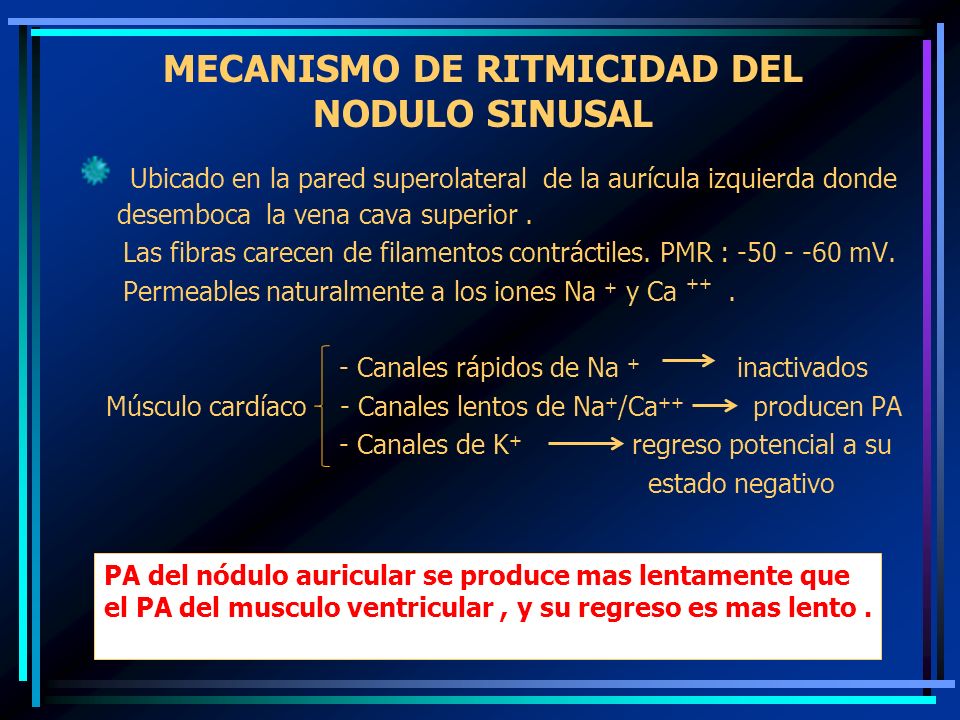

31 MECANISMO DE RITMICIDAD DEL NODULO SINUSAL Ubicado en la pared superolateral de la aurícula izquierda donde desemboca la vena cava superior. Las fibras carecen de filamentos contráctiles. PMR : -50 - -60 mV. Permeables naturalmente a los iones Na + y Ca ++. - Canales rápidos de Na + inactivados Músculo cardíaco - Canales lentos de Na + /Ca ++ producen PA - Canales de K + regreso potencial a su estado negativo PA del nódulo auricular se produce mas lentamente que el PA del musculo ventricular, y su regreso es mas lento.

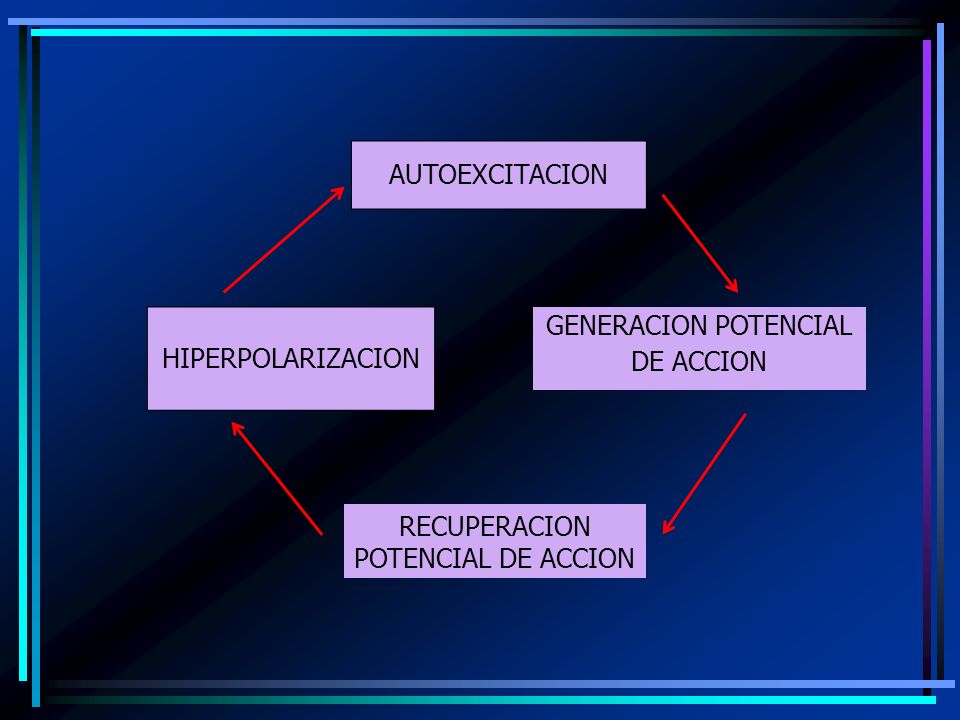

32 AUTOEXCITACION HIPERPOLARIZACION GENERACION POTENCIAL DE ACCION RECUPERACION POTENCIAL DE ACCION

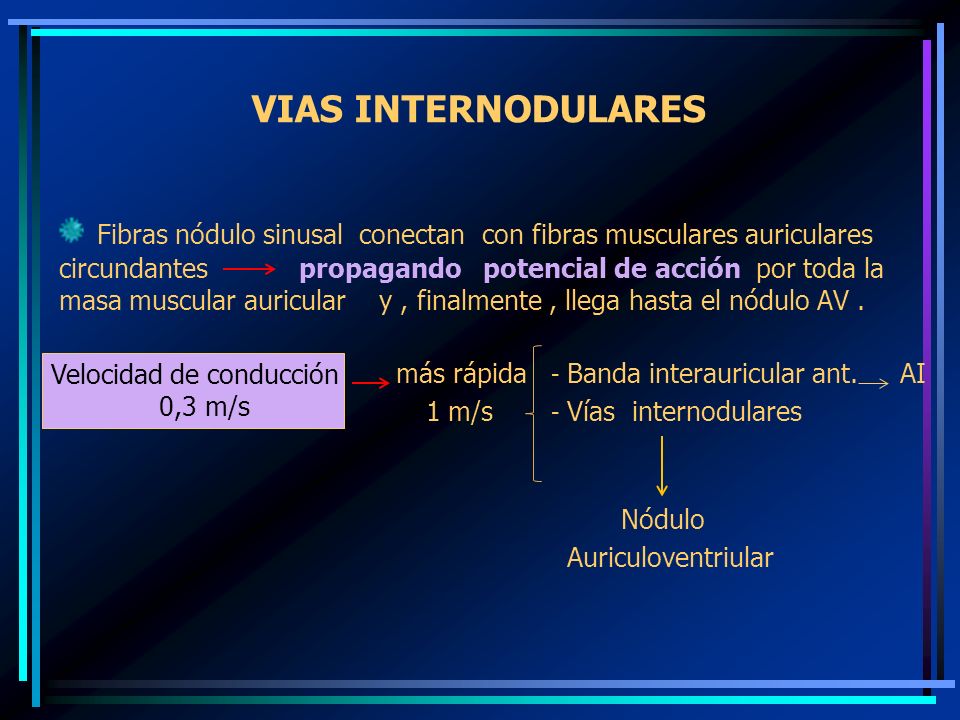

33 VIAS INTERNODULARES Fibras nódulo sinusal conectan con fibras musculares auriculares circundantes propagando potencial de acción por toda la masa muscular auricular y, finalmente, llega hasta el nódulo AV. más rápida - Banda interauricular ant. AI 1 m/s - Vías internodulares Nódulo Auriculoventriular Velocidad de conducción 0,3 m/s

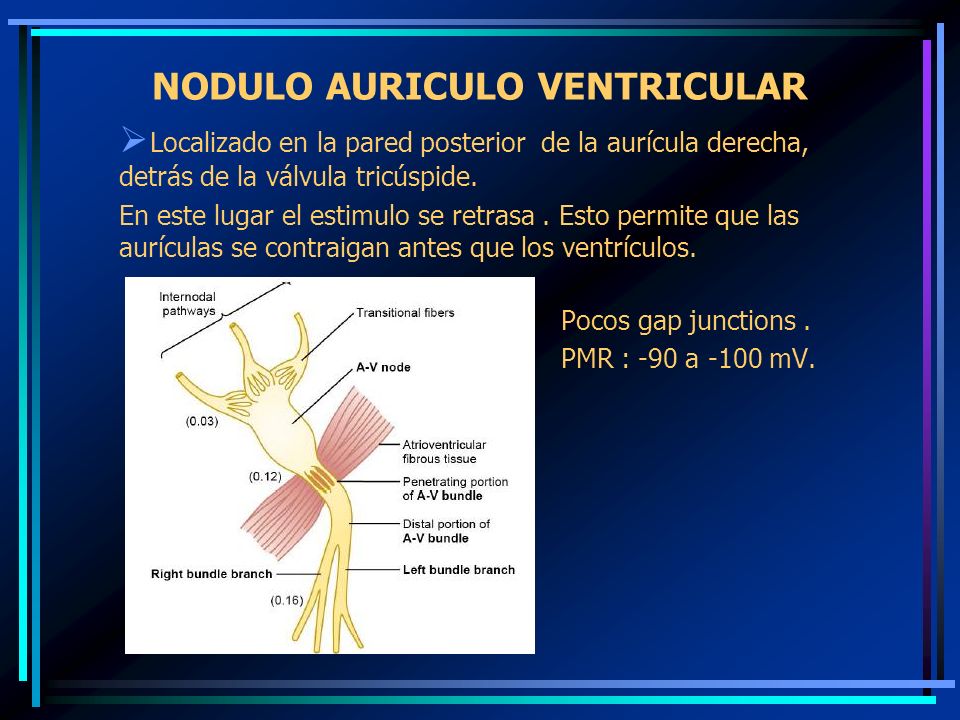

34 NODULO AURICULO VENTRICULAR  Localizado en la pared posterior de la aurícula derecha, detrás de la válvula tricúspide. En este lugar el estimulo se retrasa. Esto permite que las aurículas se contraigan antes que los ventrículos. Pocos gap junctions. PMR : -90 a -100 mV.

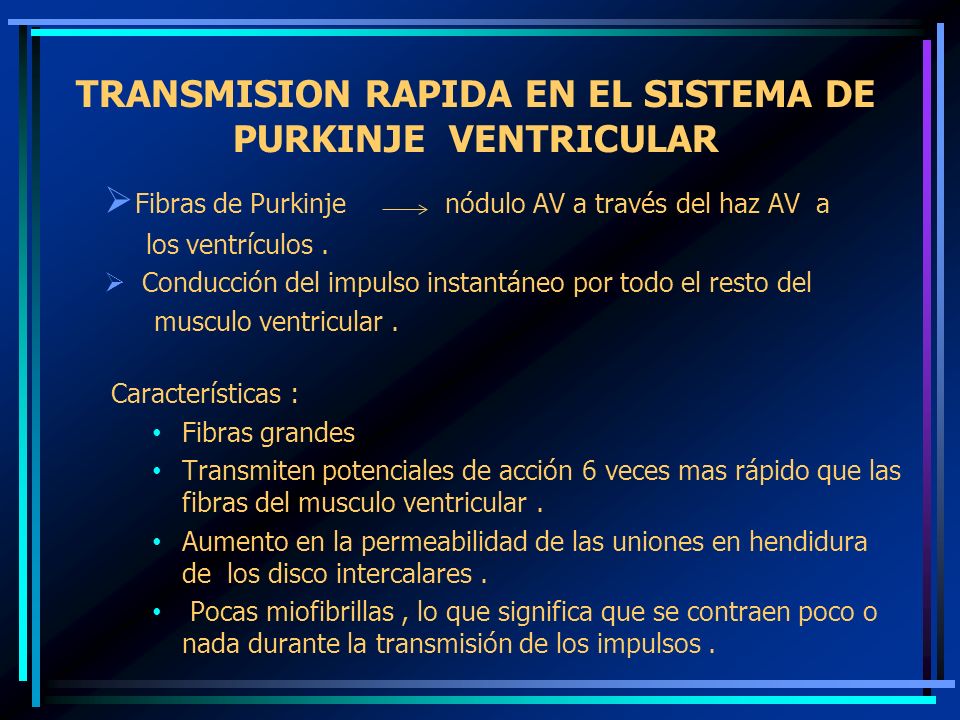

35 TRANSMISION RAPIDA EN EL SISTEMA DE PURKINJE VENTRICULAR  Fibras de Purkinje nódulo AV a través del haz AV a los ventrículos.  Conducción del impulso instantáneo por todo el resto del musculo ventricular. Características : Fibras grandes Transmiten potenciales de acción 6 veces mas rápido que las fibras del musculo ventricular. Aumento en la permeabilidad de las uniones en hendidura de los disco intercalares. Pocas miofibrillas, lo que significa que se contraen poco o nada durante la transmisión de los impulsos.

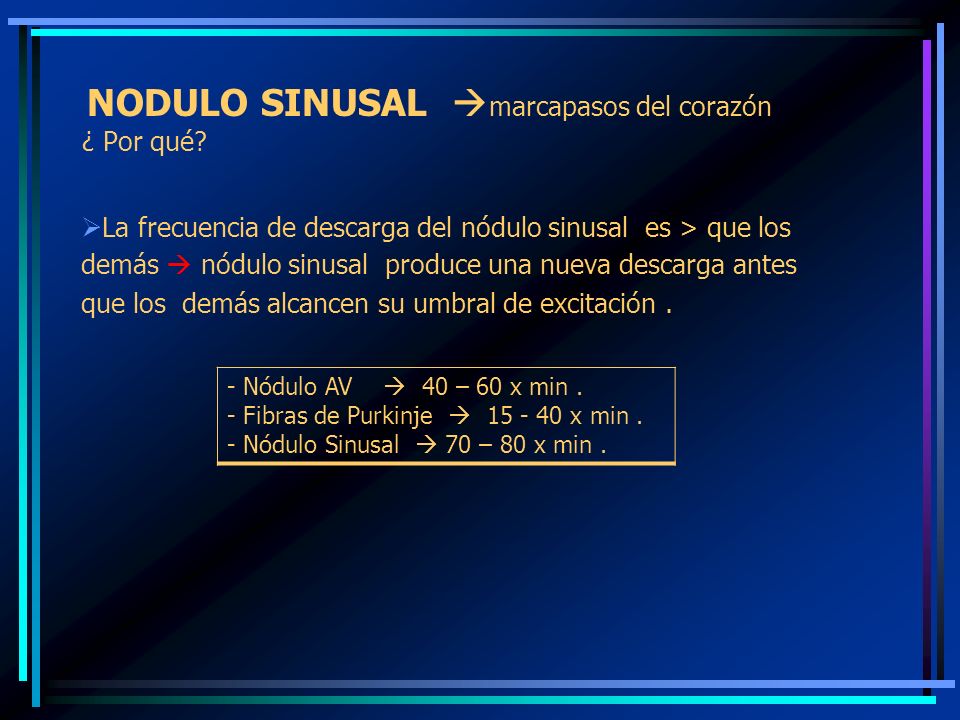

36 NODULO SINUSAL  marcapasos del corazón ¿ Por qué?  La frecuencia de descarga del nódulo sinusal es > que los demás  nódulo sinusal produce una nueva descarga antes que los demás alcancen su umbral de excitación. - Nódulo AV  40 – 60 x min. - Fibras de Purkinje  15 - 40 x min. - Nódulo Sinusal  70 – 80 x min.

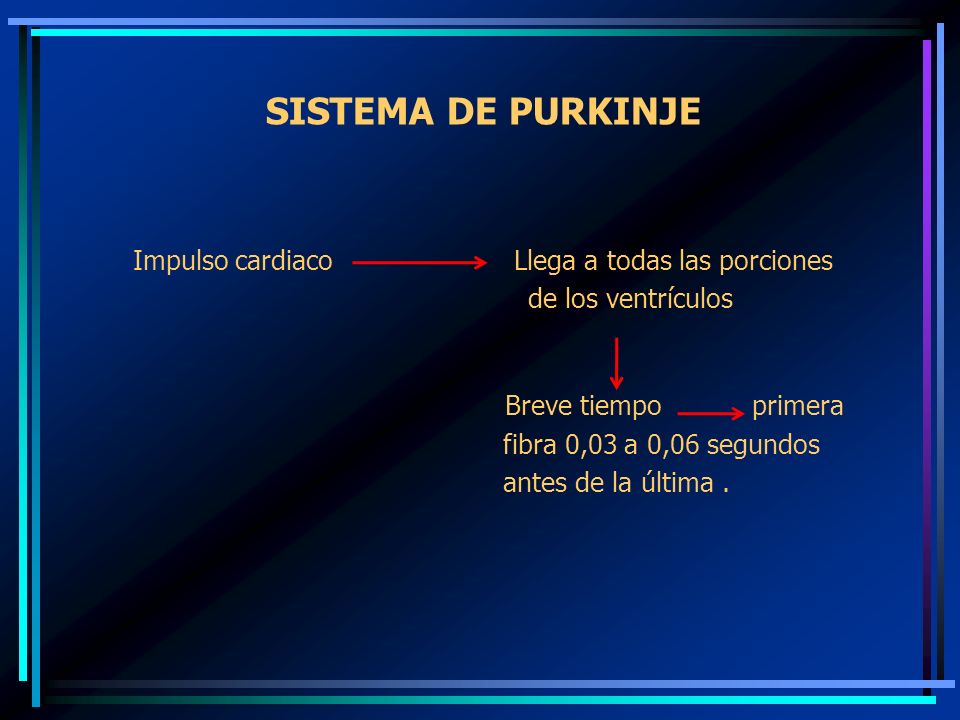

37 SISTEMA DE PURKINJE Impulso cardiaco Llega a todas las porciones de los ventrículos Breve tiempo primera fibra 0,03 a 0,06 segundos antes de la última.

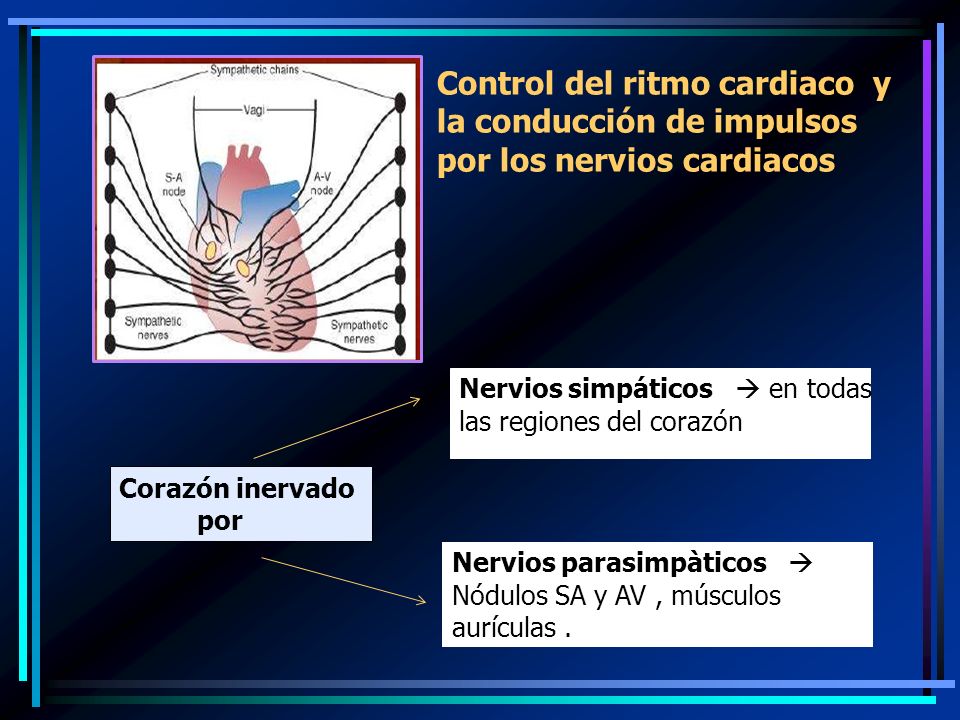

38 Control del ritmo cardiaco y la conducción de impulsos por los nervios cardiacos Corazón inervado por Nervios simpáticos  en todas las regiones del corazón Nervios parasimpàticos  Nódulos SA y AV, músculos aurículas.

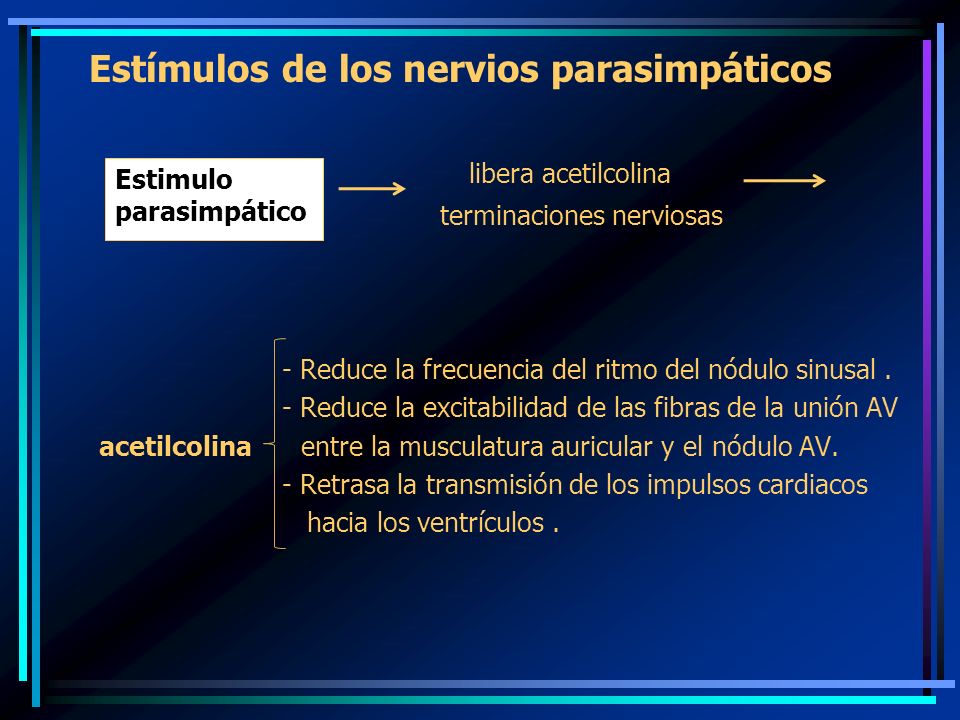

39 Estímulos de los nervios parasimpáticos libera acetilcolina terminaciones nerviosas - Reduce la frecuencia del ritmo del nódulo sinusal. - Reduce la excitabilidad de las fibras de la unión AV acetilcolina entre la musculatura auricular y el nódulo AV. - Retrasa la transmisión de los impulsos cardiacos hacia los ventrículos. Estimulo parasimpático

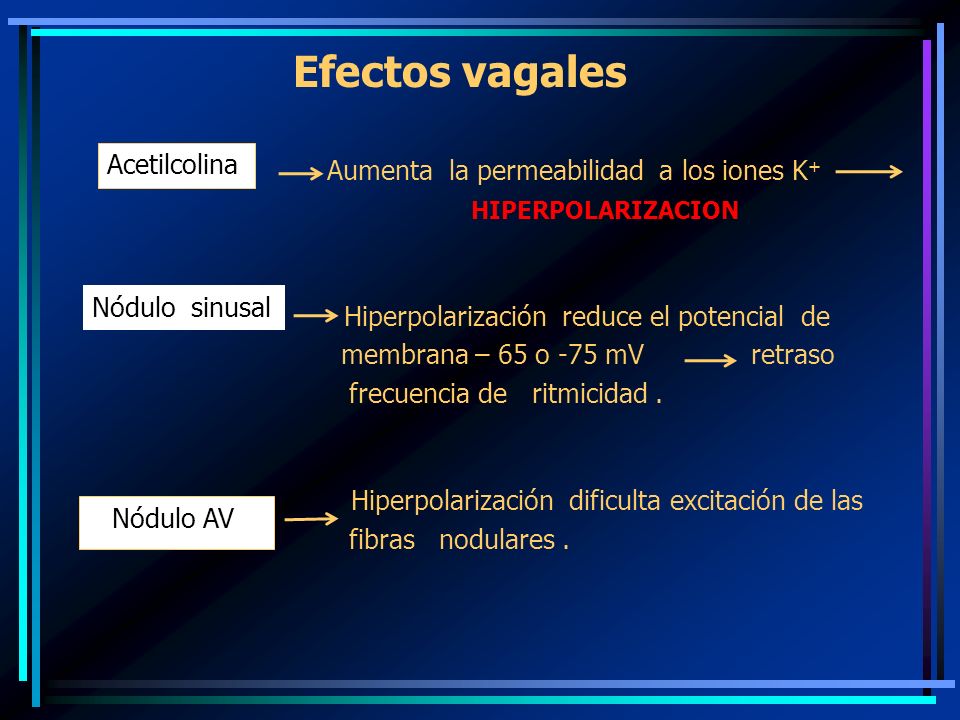

40 Efectos vagales Aumenta la permeabilidad a los iones K + HIPERPOLARIZACION Hiperpolarización reduce el potencial de membrana – 65 o -75 mV retraso frecuencia de ritmicidad. Hiperpolarización dificulta excitación de las fibras nodulares. Acetilcolina Nódulo sinusal Nódulo AV

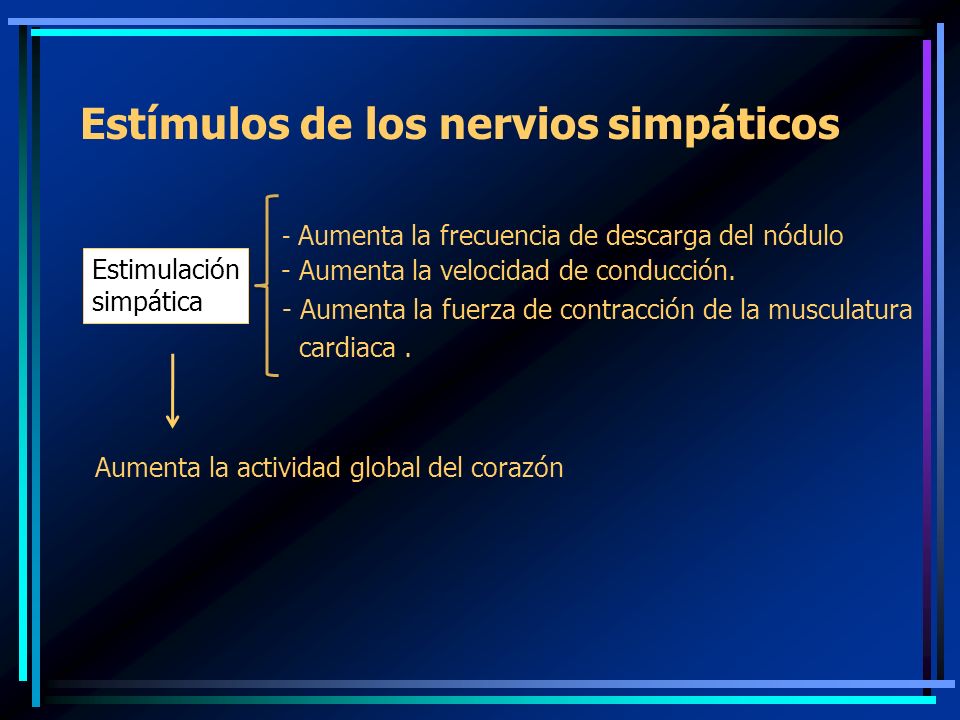

41 Estímulos de los nervios simpáticos - Aumenta la frecuencia de descarga del nódulo sinusal. - Aumenta la velocidad de conducción. - Aumenta la fuerza de contracción de la musculatura cardiaca. Aumenta la actividad global del corazón Estimulación simpática

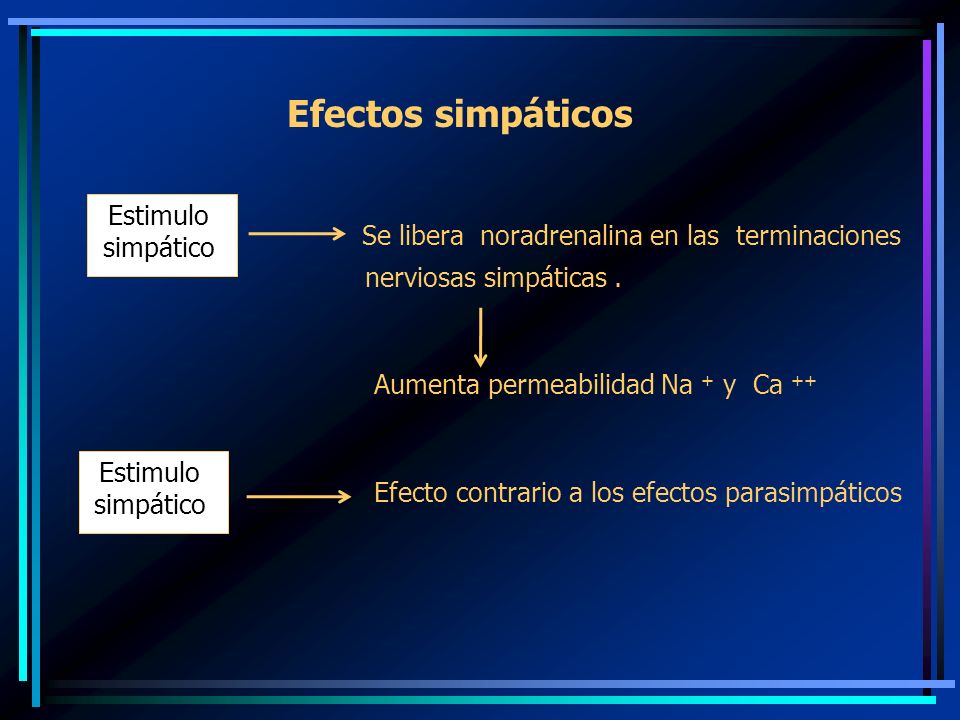

42 Efectos simpáticos Se libera noradrenalina en las terminaciones nerviosas simpáticas. Aumenta permeabilidad Na + y Ca ++ Efecto contrario a los efectos parasimpáticos Estimulo simpático Estimulo simpático

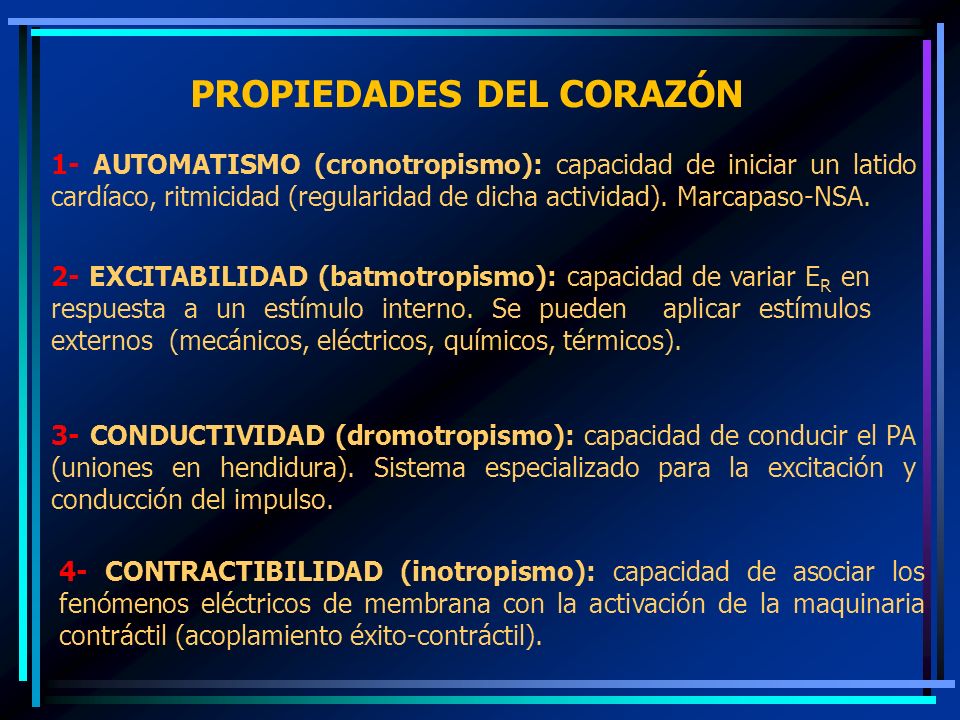

43 PROPIEDADES DEL CORAZÓN 1- AUTOMATISMO (cronotropismo): capacidad de iniciar un latido cardíaco, ritmicidad (regularidad de dicha actividad). Marcapaso-NSA. 2- EXCITABILIDAD (batmotropismo): capacidad de variar E R en respuesta a un estímulo interno. Se pueden aplicar estímulos externos (mecánicos, eléctricos, químicos, térmicos). 3- CONDUCTIVIDAD (dromotropismo): capacidad de conducir el PA (uniones en hendidura). Sistema especializado para la excitación y conducción del impulso. 4- CONTRACTIBILIDAD (inotropismo): capacidad de asociar los fenómenos eléctricos de membrana con la activación de la maquinaria contráctil (acoplamiento éxito-contráctil).

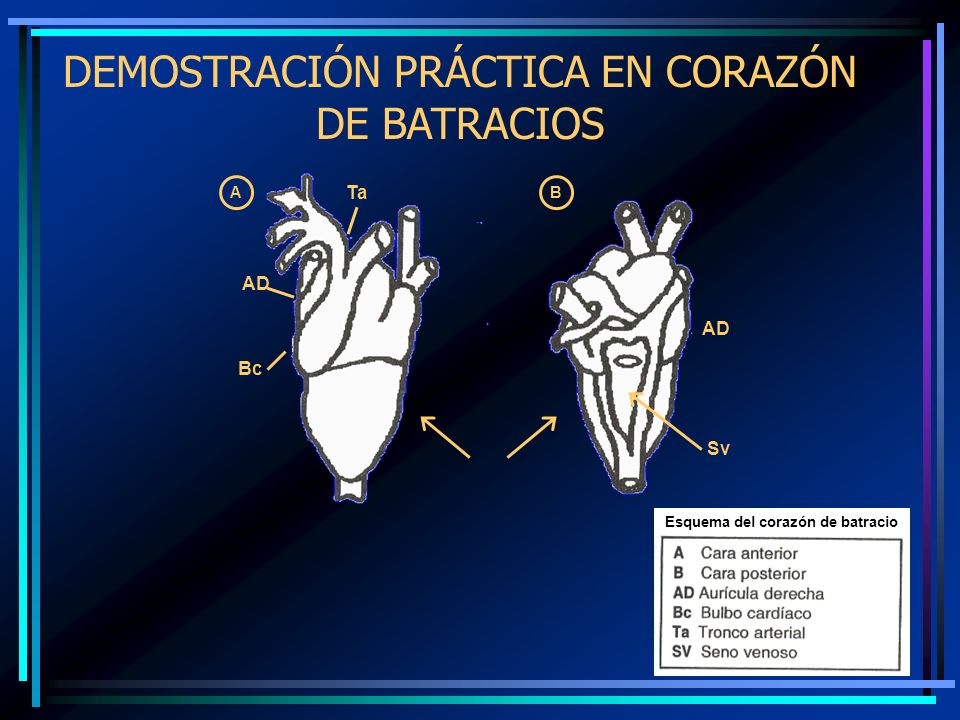

44 Sv AD BA Bc AD Ta DEMOSTRACIÓN PRÁCTICA EN CORAZÓN DE BATRACIOS Esquema del corazón de batracio

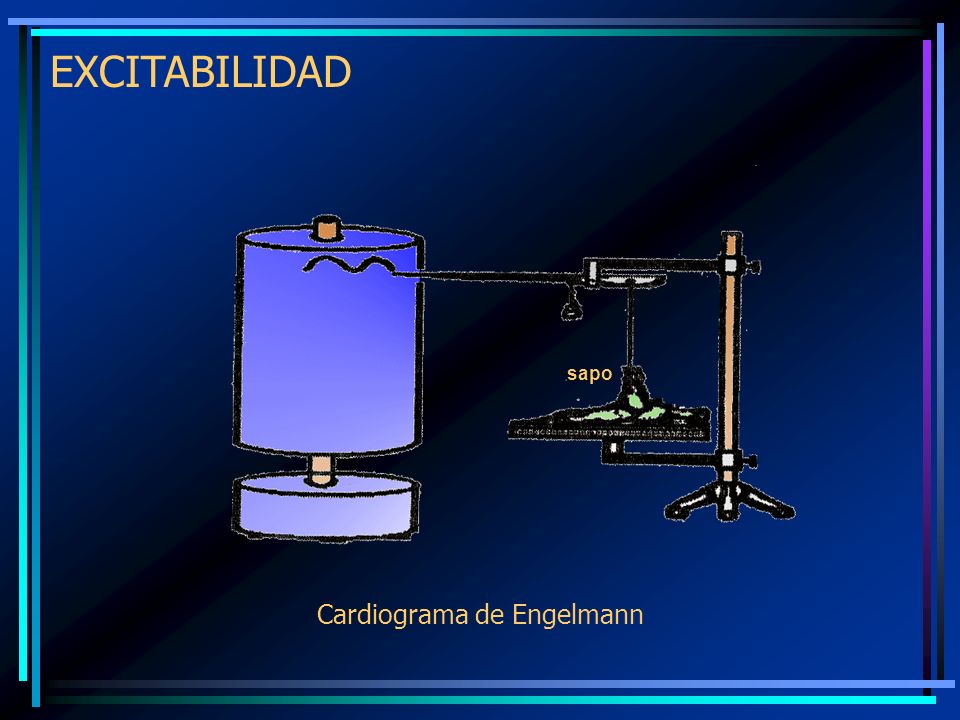

45 Cardiograma de Engelmann sapo EXCITABILIDAD

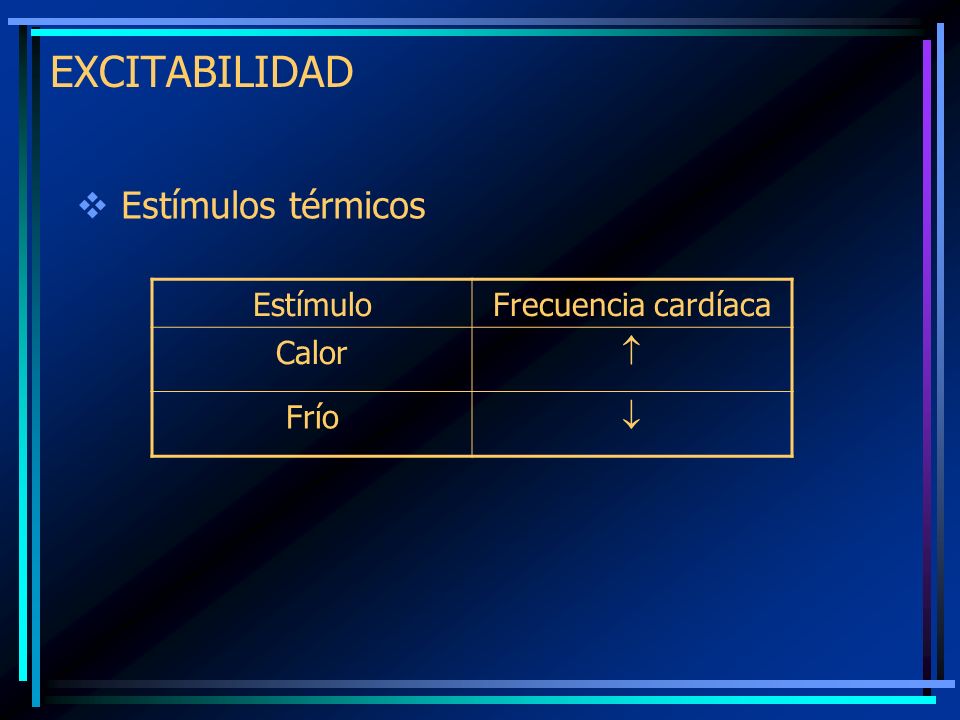

46  Estímulos térmicos EstímuloFrecuencia cardíaca Calor  Frío 

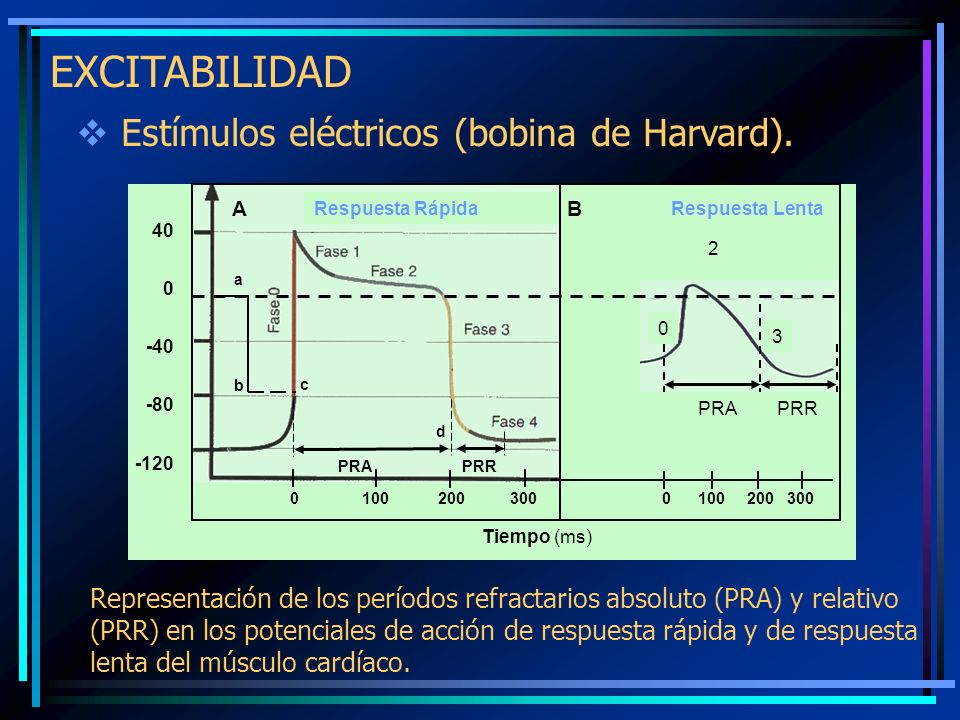

47 Representación de los períodos refractarios absoluto (PRA) y relativo (PRR) en los potenciales de acción de respuesta rápida y de respuesta lenta del músculo cardíaco. 40 0 -40 -80 -120 A 0 2 3 PRA PRR Respuesta Rápida Respuesta Lenta B Tiempo (ms) PRA PRR 0 100 200 300 a b c d EXCITABILIDAD  Estímulos eléctricos (bobina de Harvard).

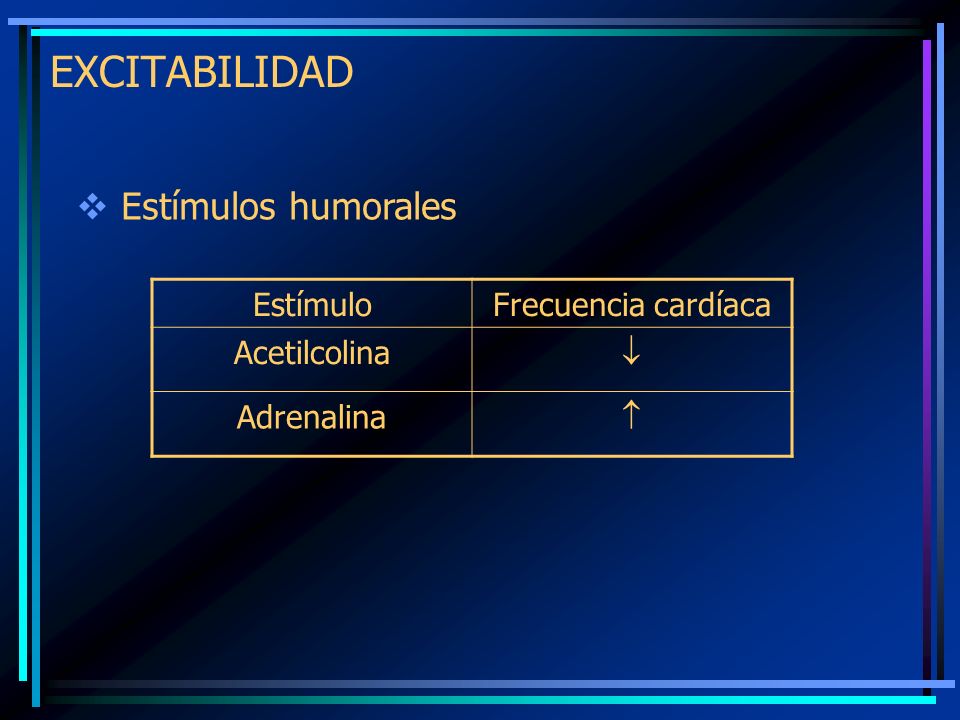

48 EXCITABILIDAD  Estímulos humorales EstímuloFrecuencia cardíaca Acetilcolina  Adrenalina 

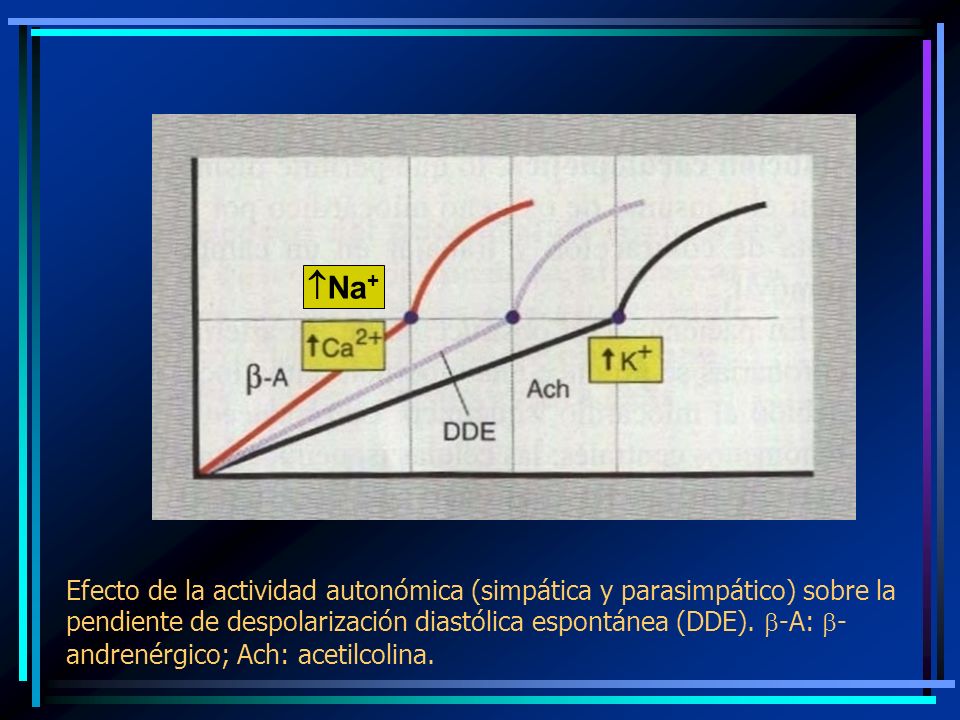

49 Efecto de la actividad autonómica (simpática y parasimpático) sobre la pendiente de despolarización diastólica espontánea (DDE).  -A:  - andrenérgico; Ach: acetilcolina.  Na +

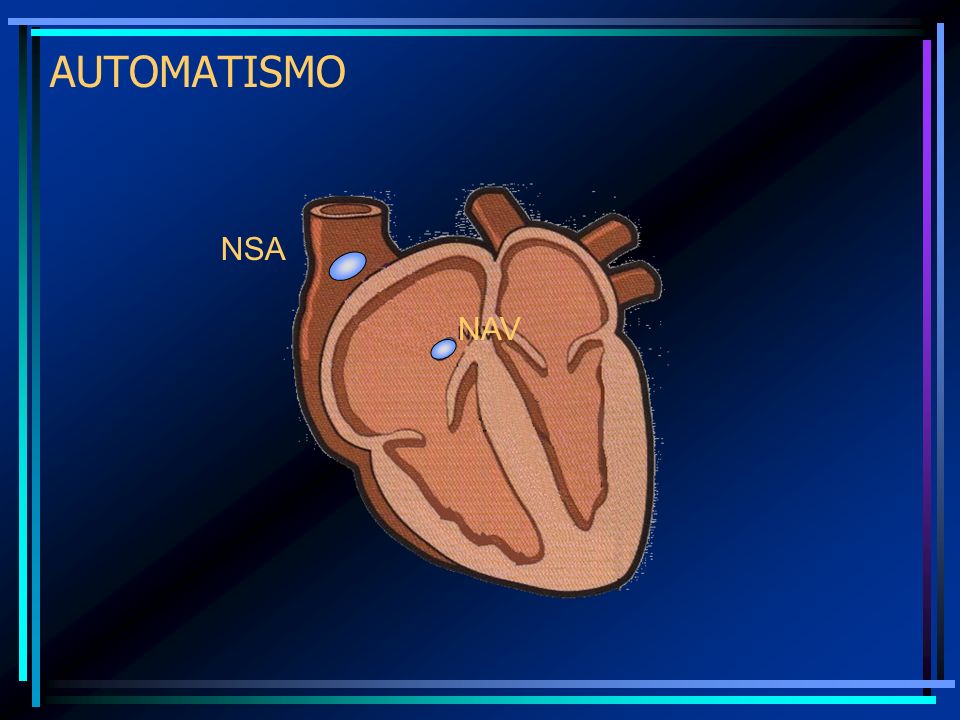

50 NSA NAV AUTOMATISMO

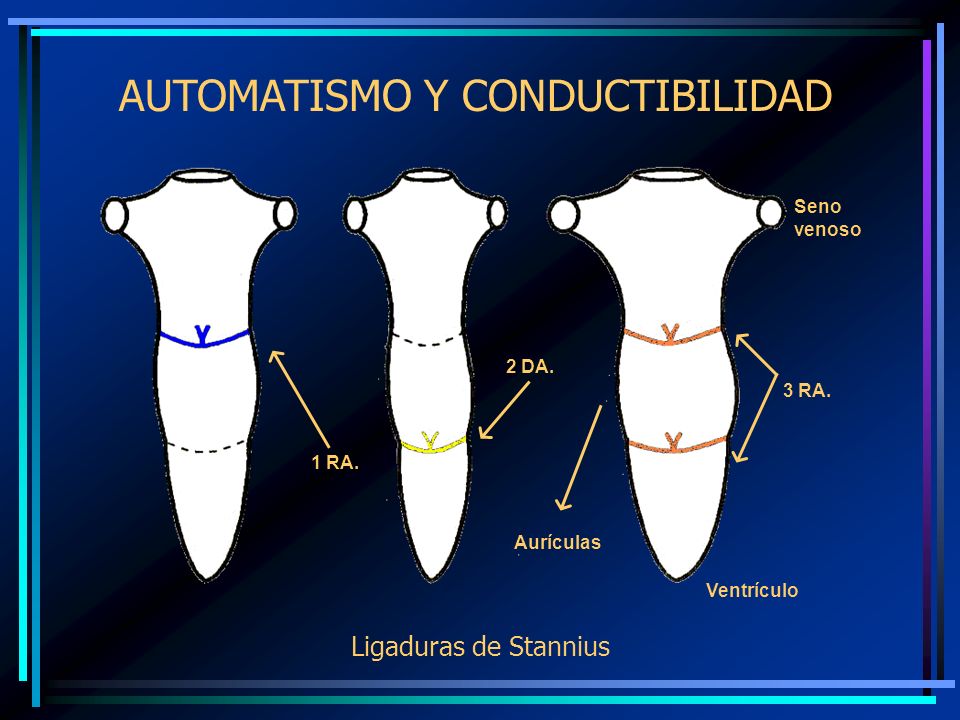

51 Ligaduras de Stannius 1 RA. 2 DA. 3 RA. Aurículas Ventrículo Seno venoso AUTOMATISMO Y CONDUCTIBILIDAD

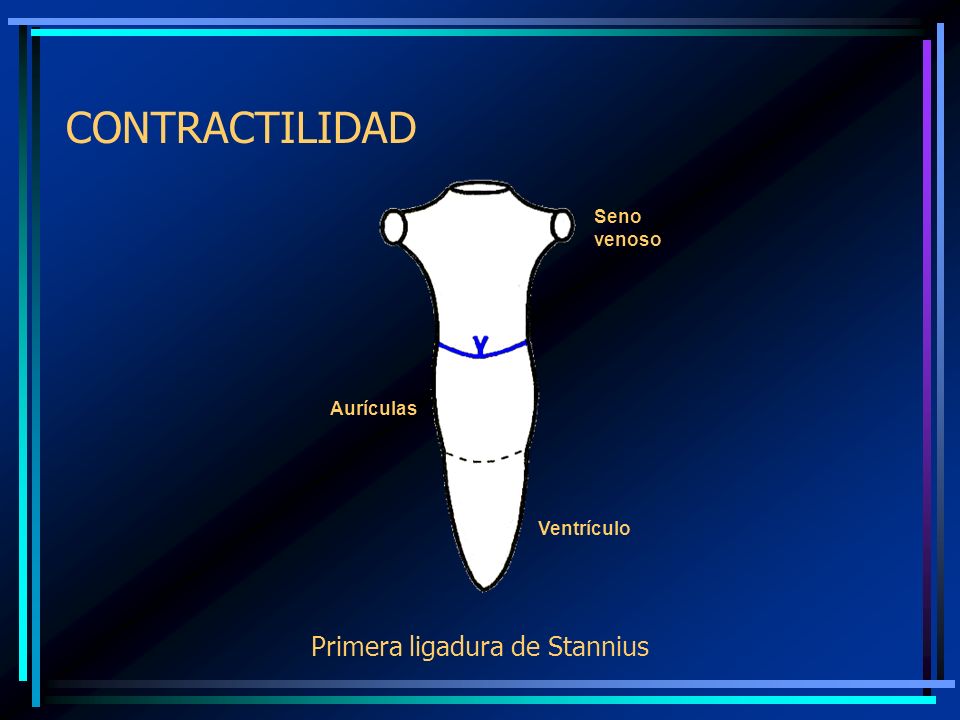

52 CONTRACTILIDAD Aurículas Ventrículo Seno venoso Primera ligadura de Stannius

53 Bibliografía 1. Guyton y Hall. Tratado de Fisiología médica. 12° Edición. 2011. 2. Berne y Levy. Fisiología. 6° Edición. 2009. 3. Best y Taylor. Bases fisiológicas de la práctica médica. 13° Edición. 2003
