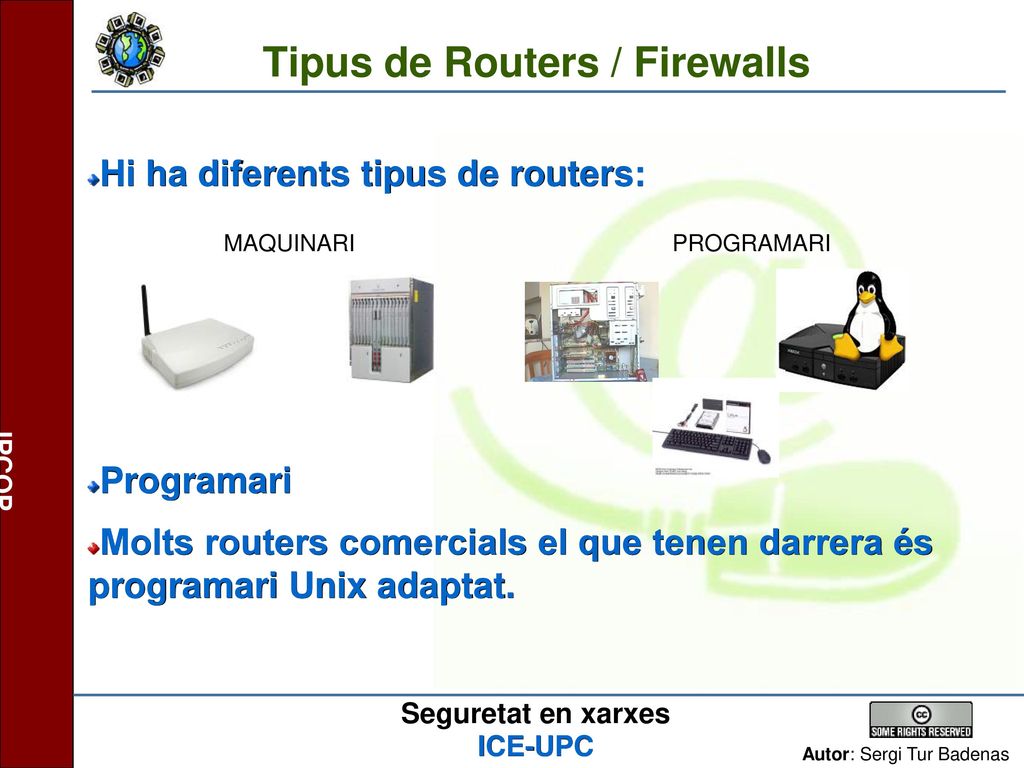

2 Tipus de Routers / Firewalls
Hi ha diferents tipus de routers: Programari Molts routers comercials el que tenen darrera és programari Unix adaptat. MAQUINARI PROGRAMARI

3 Gateway (IPCOP) Linux BOX fàcil de configurar com a gateway

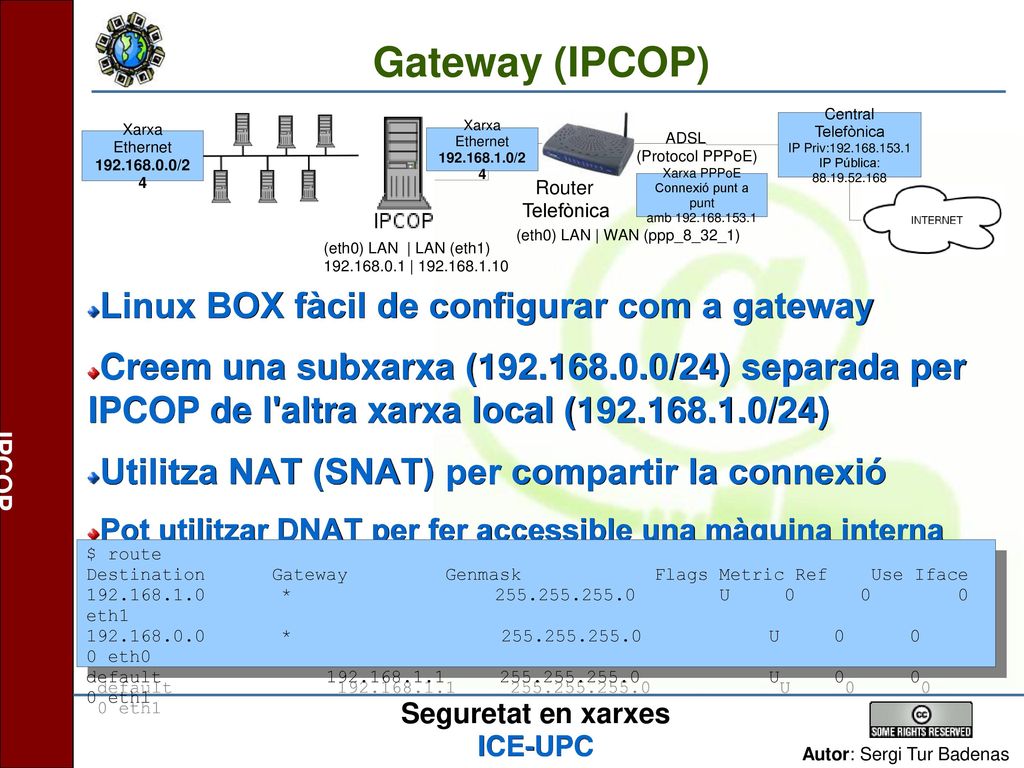

Central Telefònica IP Priv: IP Pública: ADSL (Protocol PPPoE) Xarxa Ethernet /24 Xarxa Ethernet /24 Router Telefònica Xarxa PPPoE Connexió punt a punt amb (eth0) LAN | WAN (ppp_8_32_1) (eth0) LAN | LAN (eth1) | Linux BOX fàcil de configurar com a gateway Creem una subxarxa ( /24) separada per IPCOP de l'altra xarxa local ( /24) Utilitza NAT (SNAT) per compartir la connexió Pot utilitzar DNAT per fer accessible una màquina interna $ route Destination Gateway Genmask Flags Metric Ref Use Iface * U eth1 * U eth0 default U eth1

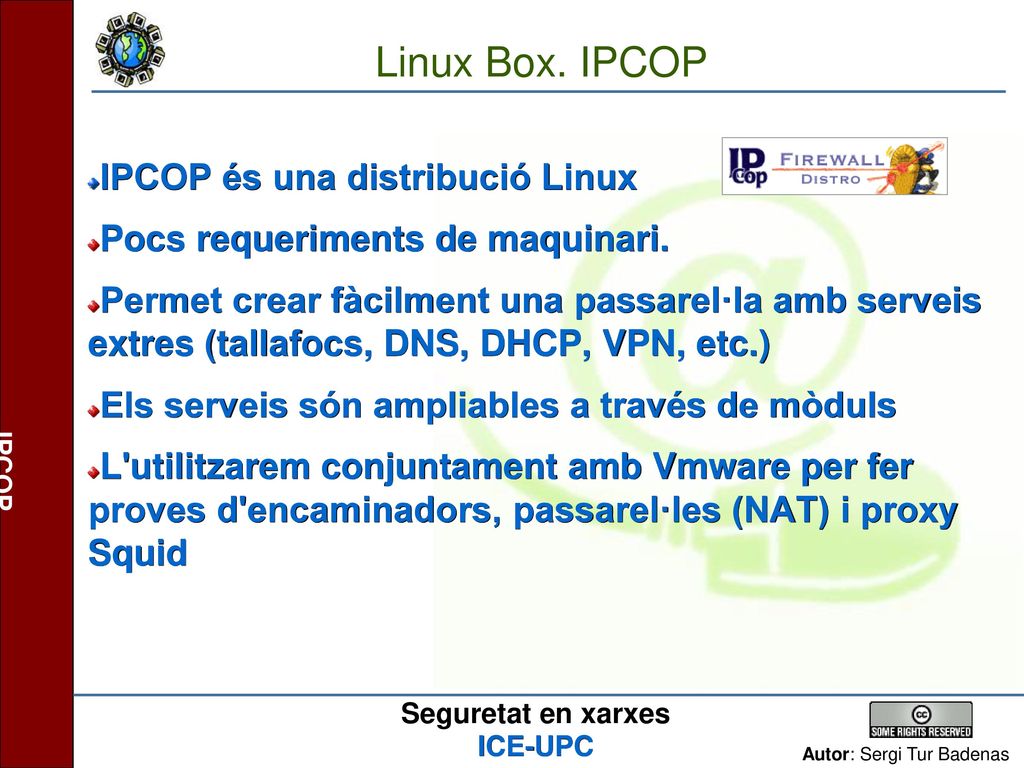

4 Linux Box. IPCOP IPCOP és una distribució Linux
Pocs requeriments de maquinari. Permet crear fàcilment una passarel·la amb serveis extres (tallafocs, DNS, DHCP, VPN, etc.) Els serveis són ampliables a través de mòduls L'utilitzarem conjuntament amb Vmware per fer proves d'encaminadors, passarel·les (NAT) i proxy Squid

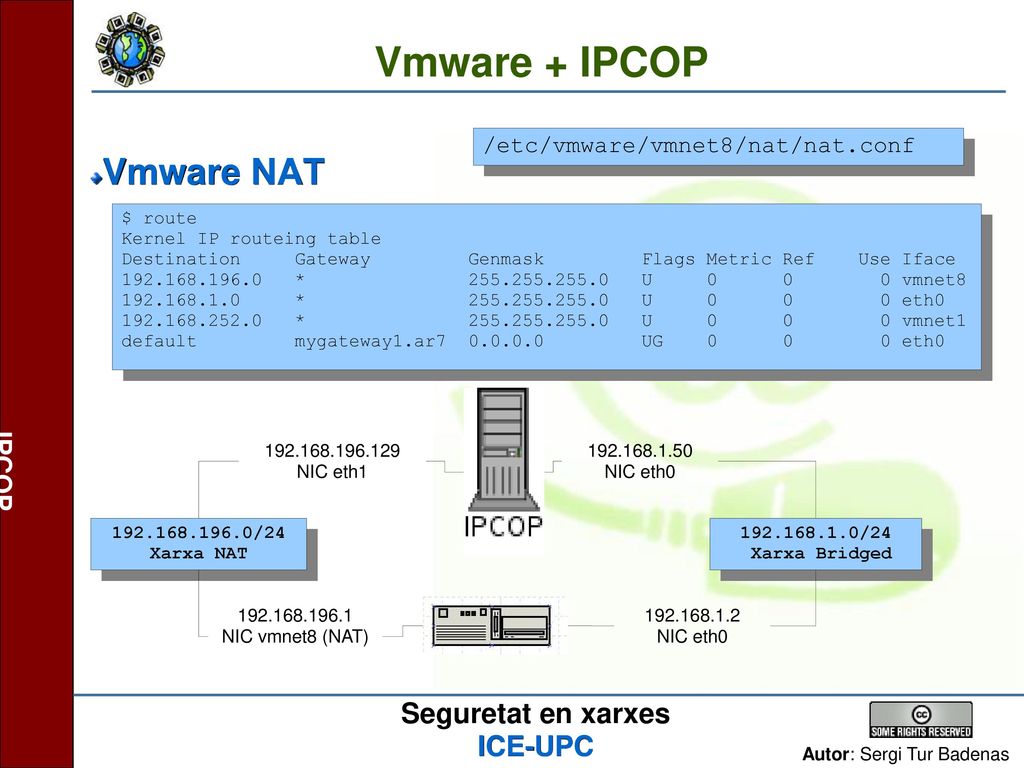

5 Vmware + IPCOP Vmware NAT /etc/vmware/vmnet8/nat/nat.conf $ route
Kernel IP routeing table Destination Gateway Genmask Flags Metric Ref Use Iface * U vmnet8 * U eth0 * U vmnet1 default mygateway1.ar UG eth0 NIC eth1 NIC eth0 /24 Xarxa NAT /24 Xarxa Bridged NIC vmnet8 (NAT) NIC eth0

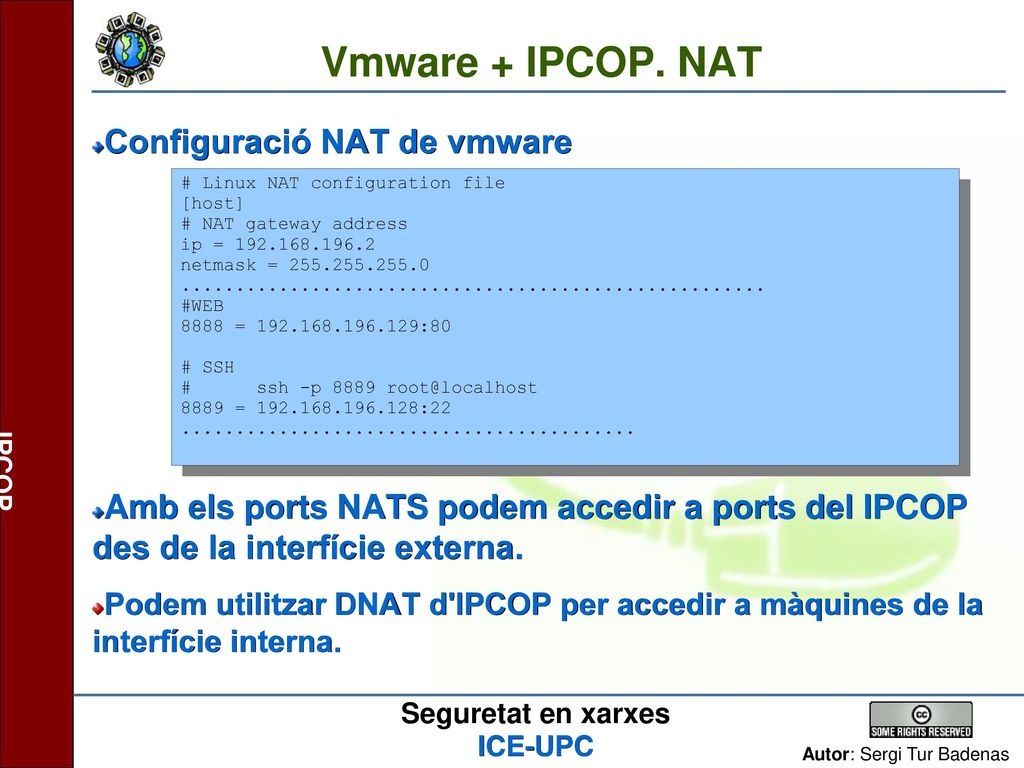

6 Vmware + IPCOP. NAT Configuració NAT de vmware
Amb els ports NATS podem accedir a ports del IPCOP des de la interfície externa. Podem utilitzar DNAT d'IPCOP per accedir a màquines de la interfície interna. # Linux NAT configuration file [host] # NAT gateway address ip = netmask = #WEB 8888 = :80 # SSH # ssh -p 8889 8889 = :22

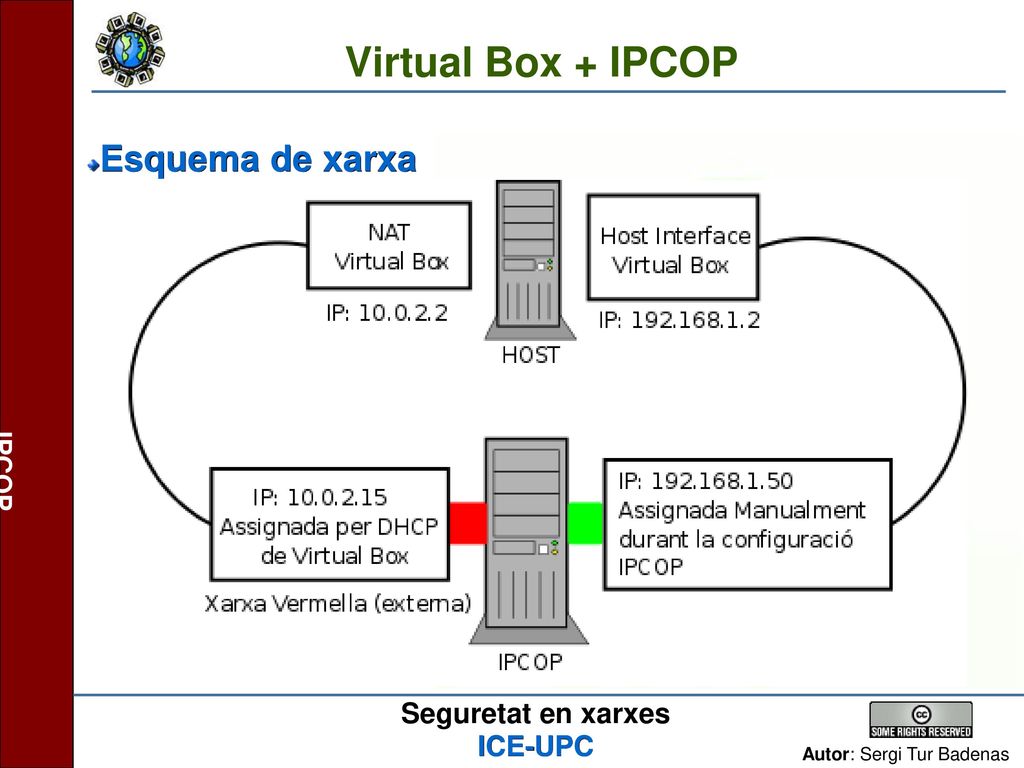

7 Virtual Box + IPCOP Esquema de xarxa

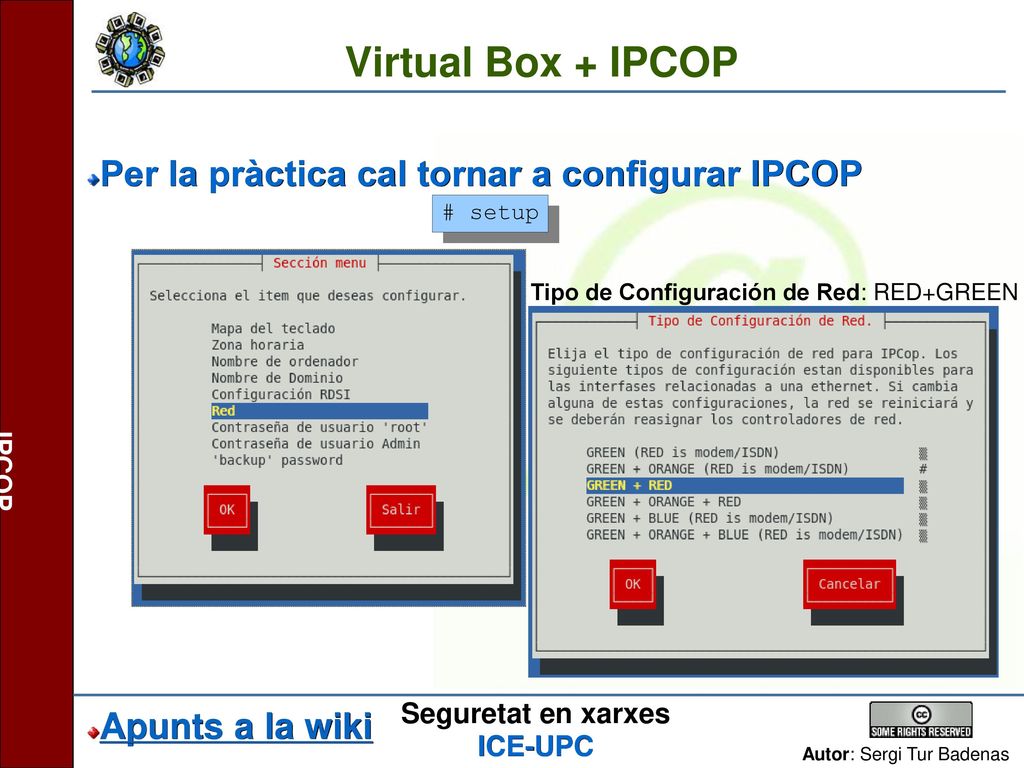

8 Virtual Box + IPCOP Per la pràctica cal tornar a configurar IPCOP
Apunts a la wiki # setup Tipo de Configuración de Red: RED+GREEN

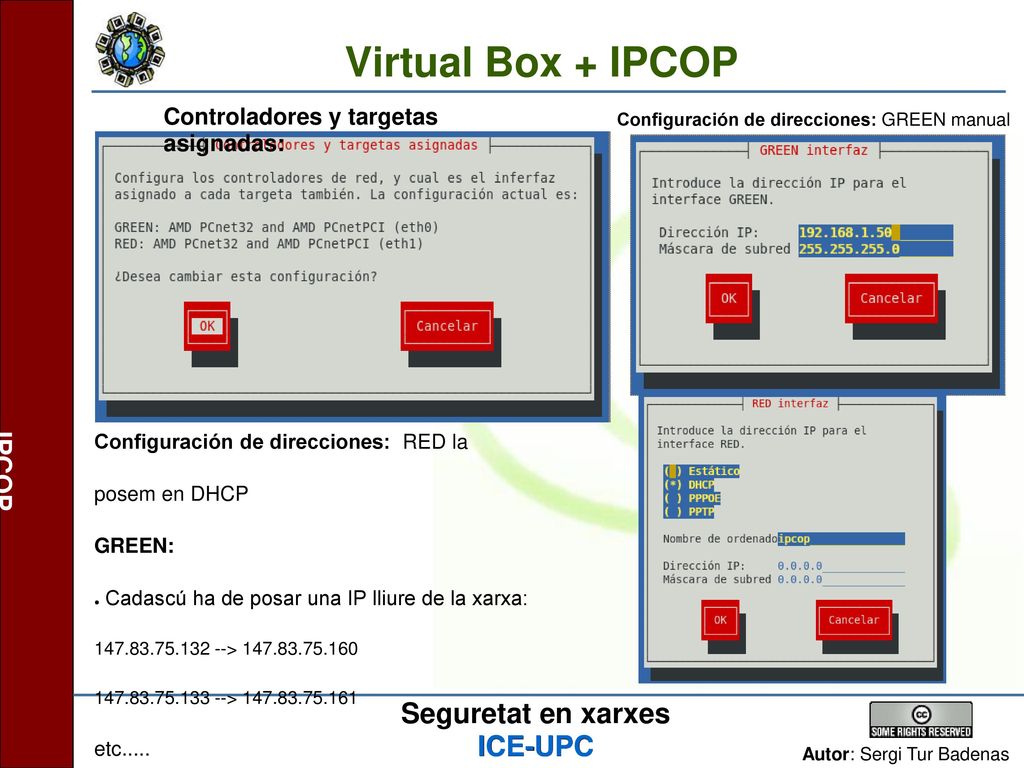

9 Virtual Box + IPCOP Controladores y targetas asignadas:
Configuración de direcciones: GREEN manual Configuración de direcciones: RED la posem en DHCP GREEN: Cadascú ha de posar una IP lliure de la xarxa: > > etc.....

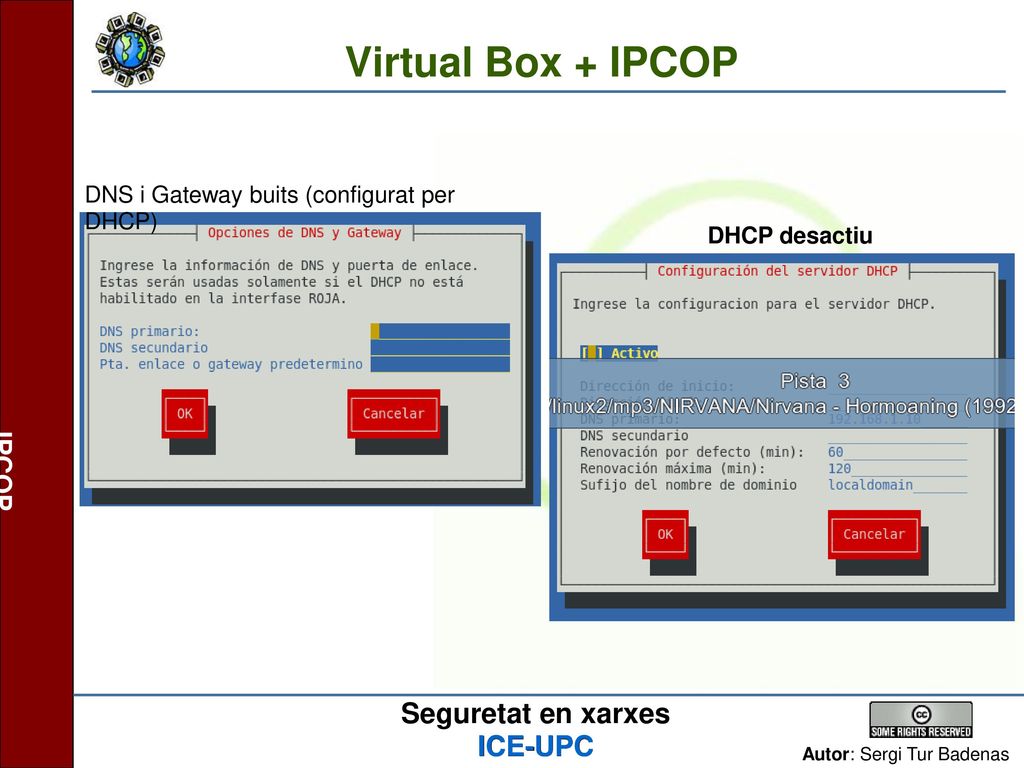

10 Virtual Box + IPCOP DNS i Gateway buits (configurat per DHCP)
DHCP desactiu

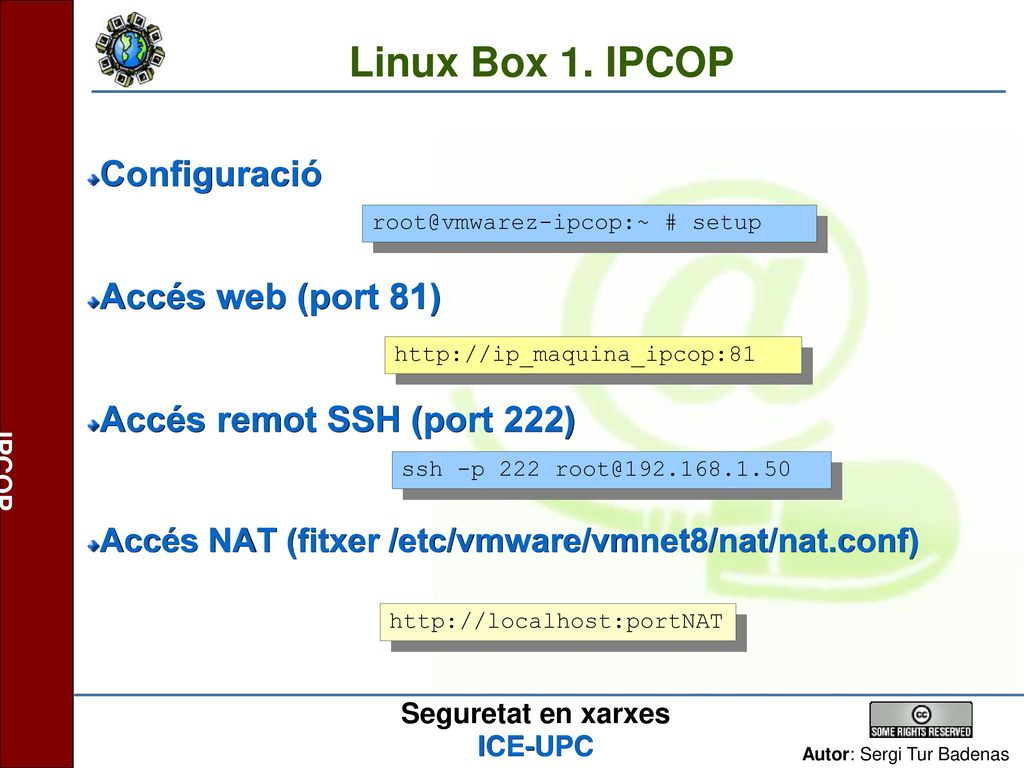

11 Linux Box 1. IPCOP Configuració Accés web (port 81)
Accés remot SSH (port 222) Accés NAT (fitxer /etc/vmware/vmnet8/nat/nat.conf) # setup ssh -p 222

12 IPCOP Accés SSH Anem al menú Sistema/Acceso SSH
Activem el checkbox Acceso SSH Ara hi podem accedir des de la interfície VERDA Per accedir des de la vermella em d'obrir ports NAT

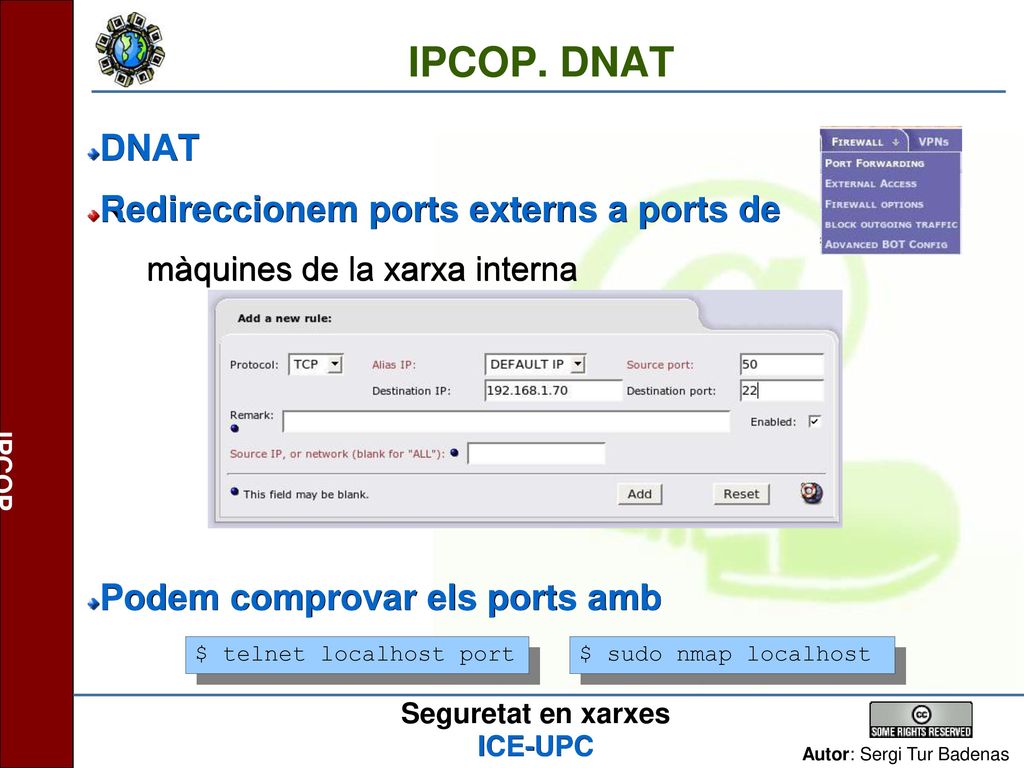

13 IPCOP. DNAT DNAT Redireccionem ports externs a ports de
màquines de la xarxa interna Podem comprovar els ports amb $ telnet localhost port $ sudo nmap localhost

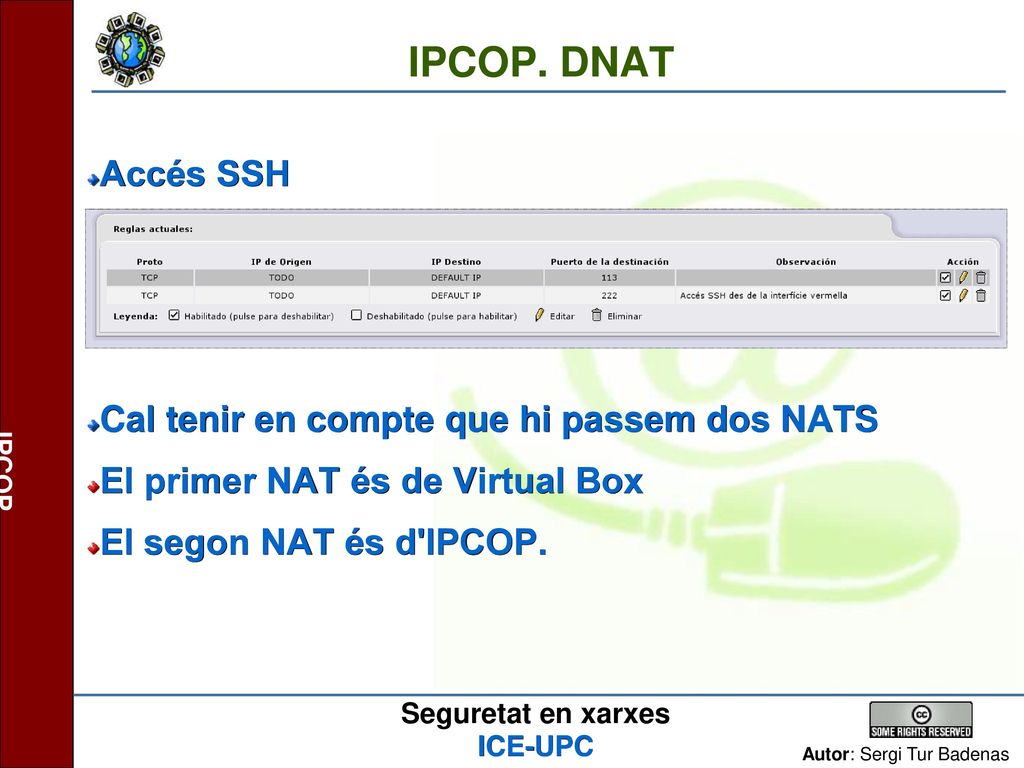

14 IPCOP. DNAT Accés SSH Cal tenir en compte que hi passem dos NATS
El primer NAT és de Virtual Box El segon NAT és d'IPCOP.

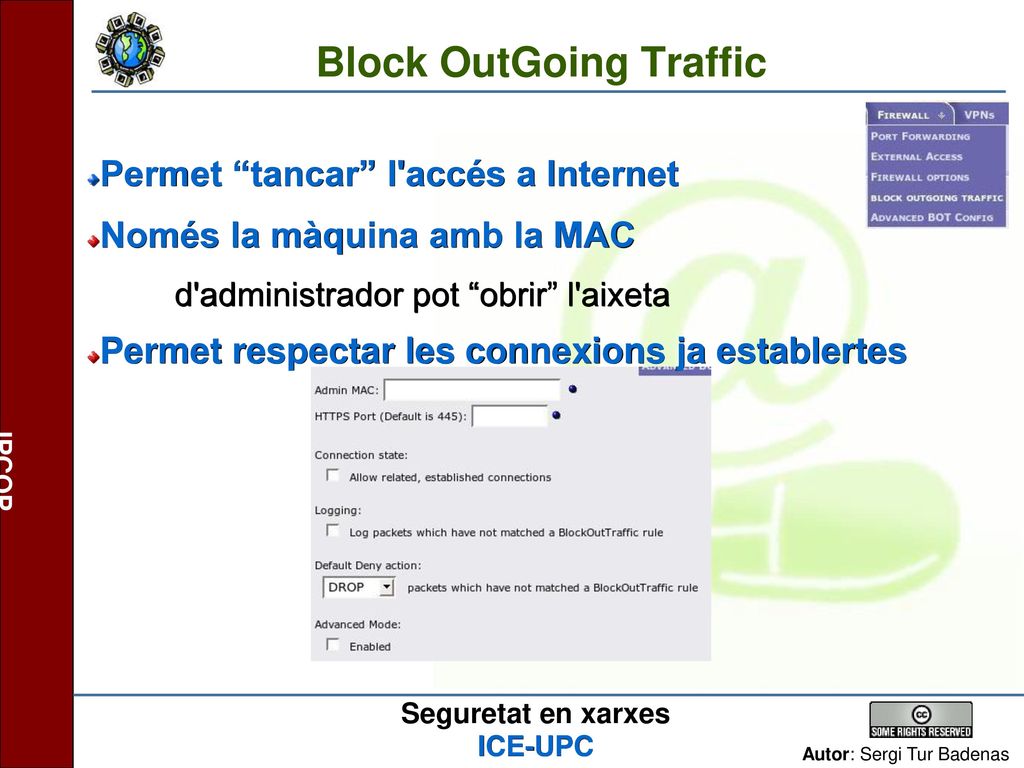

15 Block OutGoing Traffic
Permet “tancar” l'accés a Internet Només la màquina amb la MAC d'administrador pot “obrir” l'aixeta Permet respectar les connexions ja establertes

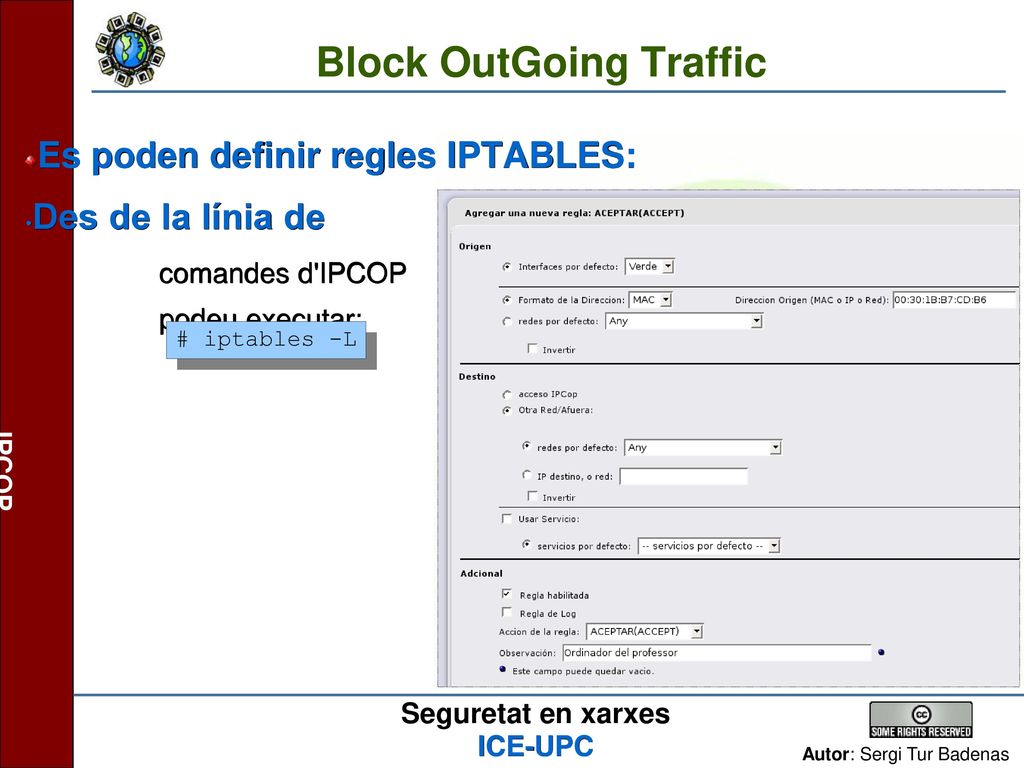

16 Block OutGoing Traffic
Es poden definir regles IPTABLES: Des de la línia de comandes d'IPCOP podeu executar: # iptables -L

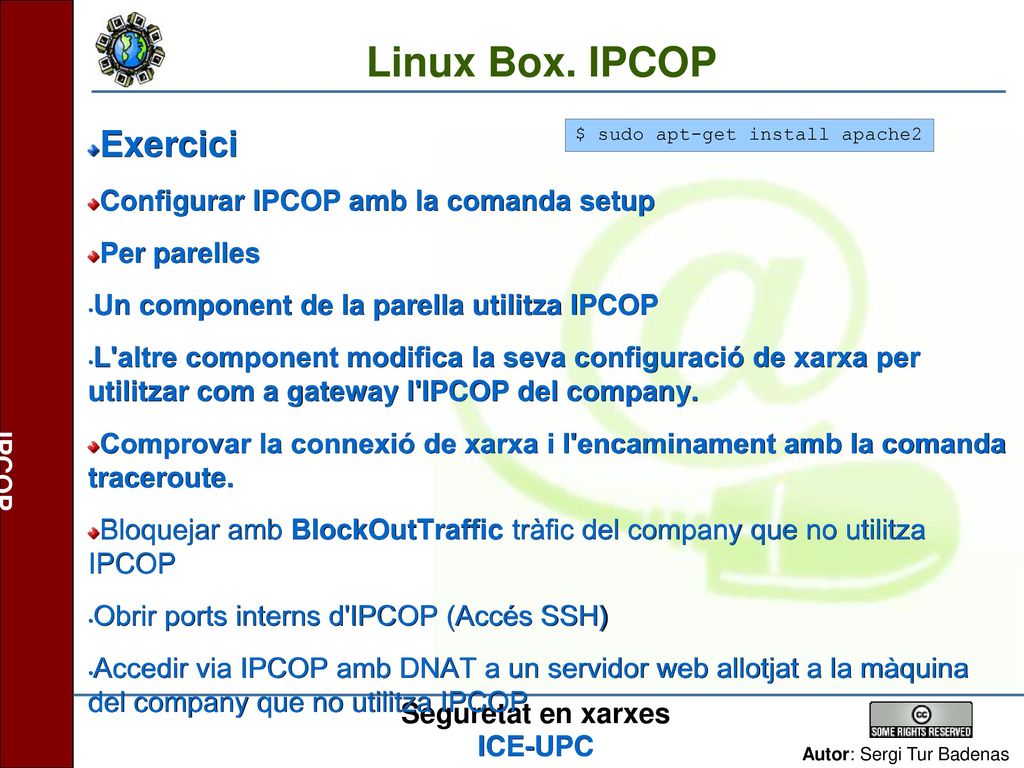

17 Linux Box. IPCOP Exercici Configurar IPCOP amb la comanda setup
Per parelles Un component de la parella utilitza IPCOP L'altre component modifica la seva configuració de xarxa per utilitzar com a gateway l'IPCOP del company. Comprovar la connexió de xarxa i l'encaminament amb la comanda traceroute. Bloquejar amb BlockOutTraffic tràfic del company que no utilitza IPCOP Obrir ports interns d'IPCOP (Accés SSH) Accedir via IPCOP amb DNAT a un servidor web allotjat a la màquina del company que no utilitza IPCOP $ sudo apt-get install apache2

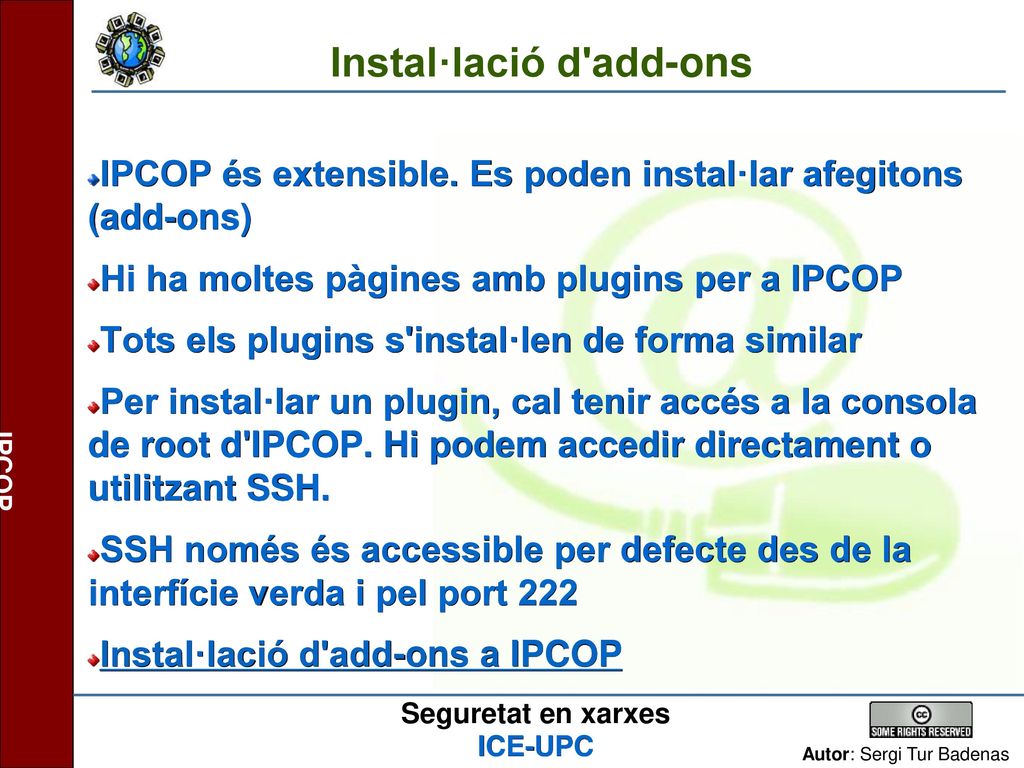

18 Instal·lació d'add-ons
IPCOP és extensible. Es poden instal·lar afegitons (add-ons) Hi ha moltes pàgines amb plugins per a IPCOP Tots els plugins s'instal·len de forma similar Per instal·lar un plugin, cal tenir accés a la consola de root d'IPCOP. Hi podem accedir directament o utilitzant SSH. SSH només és accessible per defecte des de la interfície verda i pel port 222 Instal·lació d'add-ons a IPCOP

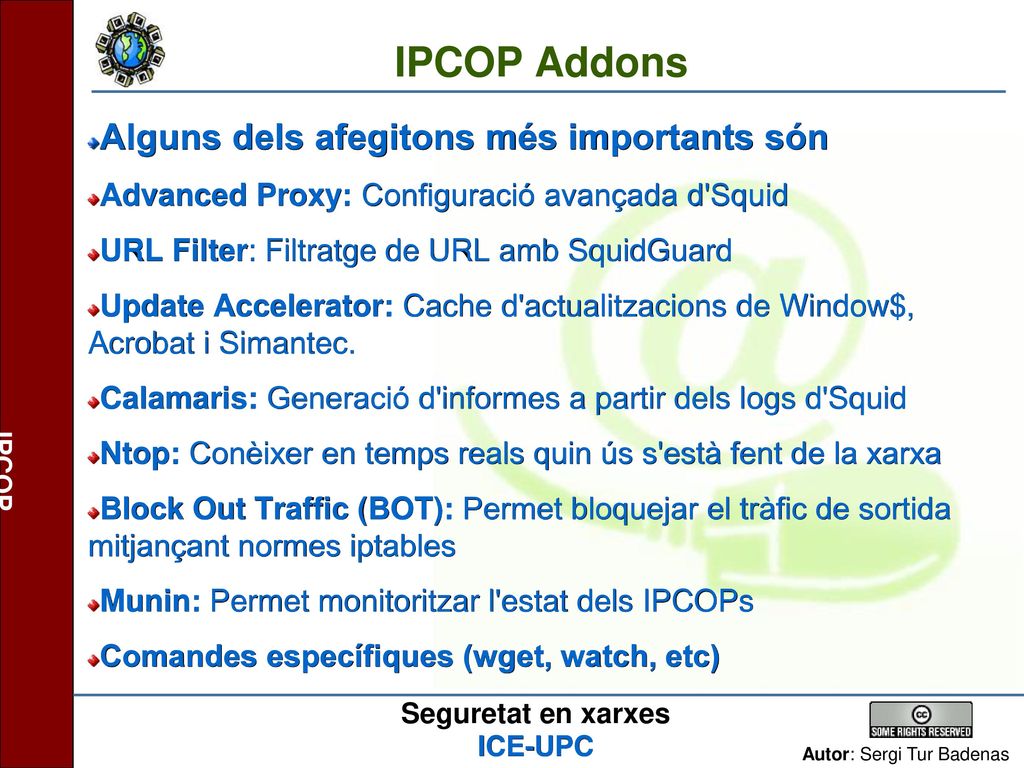

19 IPCOP Addons Alguns dels afegitons més importants són
Advanced Proxy: Configuració avançada d'Squid URL Filter: Filtratge de URL amb SquidGuard Update Accelerator: Cache d'actualitzacions de Window$, Acrobat i Simantec. Calamaris: Generació d'informes a partir dels logs d'Squid Ntop: Conèixer en temps reals quin ús s'està fent de la xarxa Block Out Traffic (BOT): Permet bloquejar el tràfic de sortida mitjançant normes iptables Munin: Permet monitoritzar l'estat dels IPCOPs Comandes específiques (wget, watch, etc)

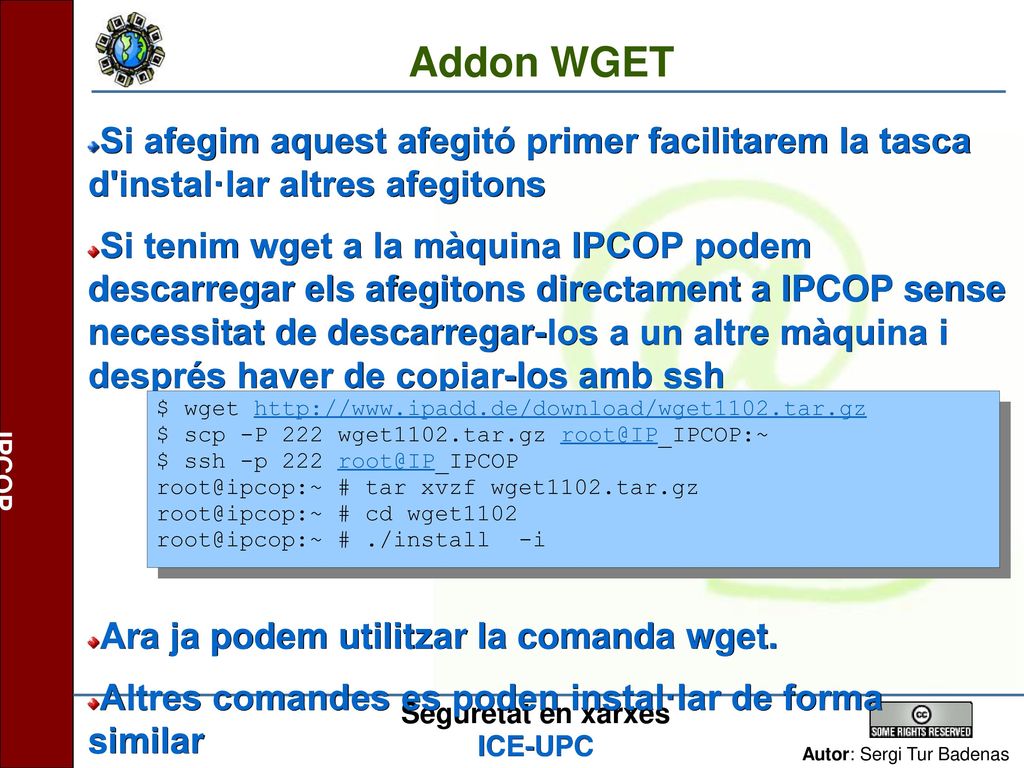

20 Addon WGET Si afegim aquest afegitó primer facilitarem la tasca d'instal·lar altres afegitons Si tenim wget a la màquina IPCOP podem descarregar els afegitons directament a IPCOP sense necessitat de descarregar-los a un altre màquina i després haver de copiar-los amb ssh Ara ja podem utilitzar la comanda wget. Altres comandes es poden instal·lar de forma similar $ wget $ scp -P 222 wget1102.tar.gz $ ssh -p 222 # tar xvzf wget1102.tar.gz # cd wget1102 # ./install -i

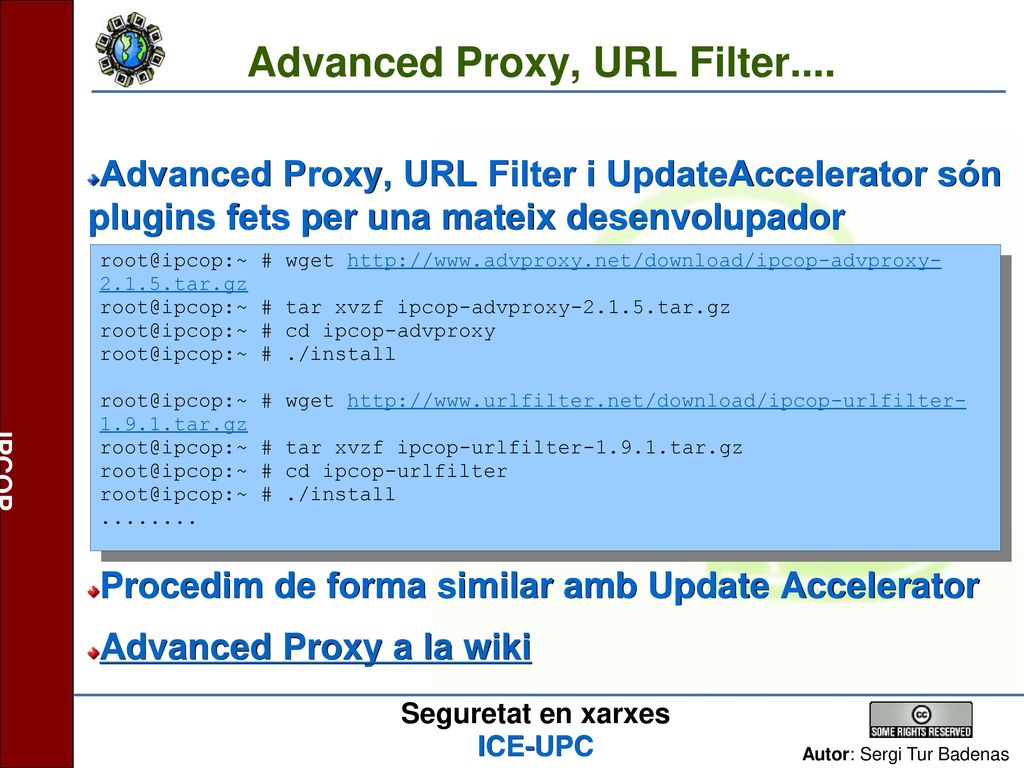

21 Advanced Proxy, URL Filter....
Advanced Proxy, URL Filter i UpdateAccelerator són plugins fets per una mateix desenvolupador Procedim de forma similar amb Update Accelerator Advanced Proxy a la wiki # wget # tar xvzf ipcop-advproxy tar.gz # cd ipcop-advproxy # ./install # wget # tar xvzf ipcop-urlfilter tar.gz # cd ipcop-urlfilter

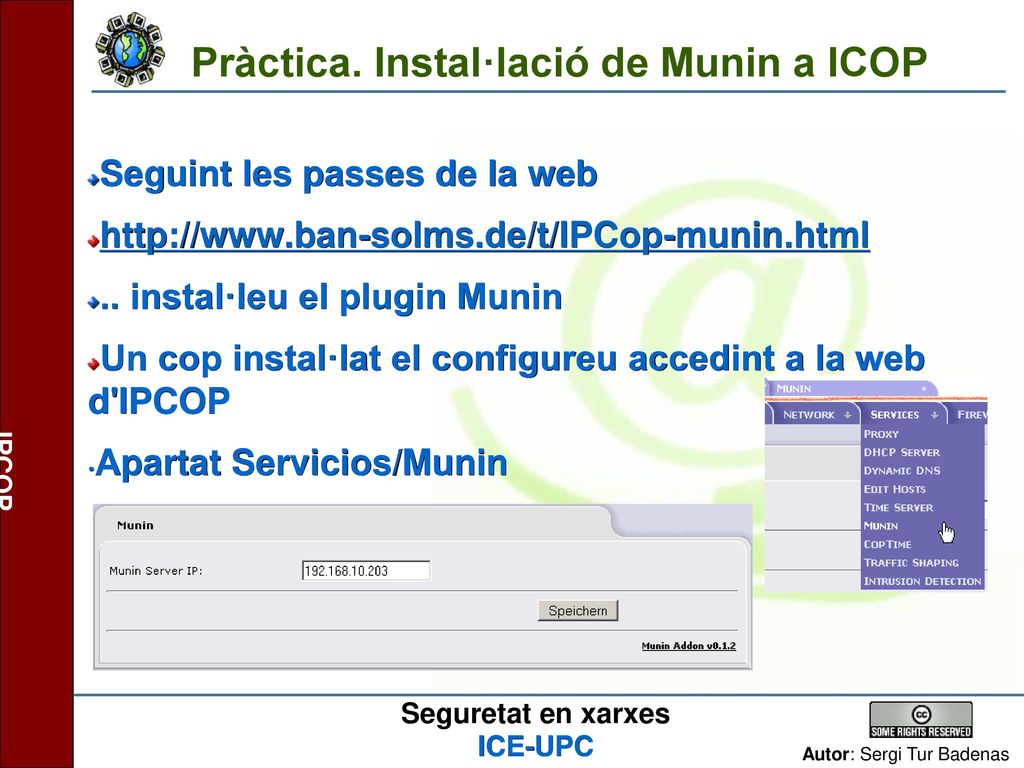

22 Pràctica. Instal·lació de Munin a ICOP
Seguint les passes de la web .. instal·leu el plugin Munin Un cop instal·lat el configureu accedint a la web d'IPCOP Apartat Servicios/Munin

23 Altres Linux Box Altres Linux Box

24 Linux Box 2. Coyote Linux Coyote Linux
Distribució Linux que requereix de molts pocs recursos pensada per funcionar com a router/firewall. Característiques: Linux Kernel 2.6 Firewall iptables Router amb suport per DHCP i IP estàtica i connexions PPP Molt estable Gestió remota via SSH o web Requeriments del sistema 486DX/25, 32Mb RAM, CDROM, 2 NICs PCI, 32Mb de disc dur i targeta VGA

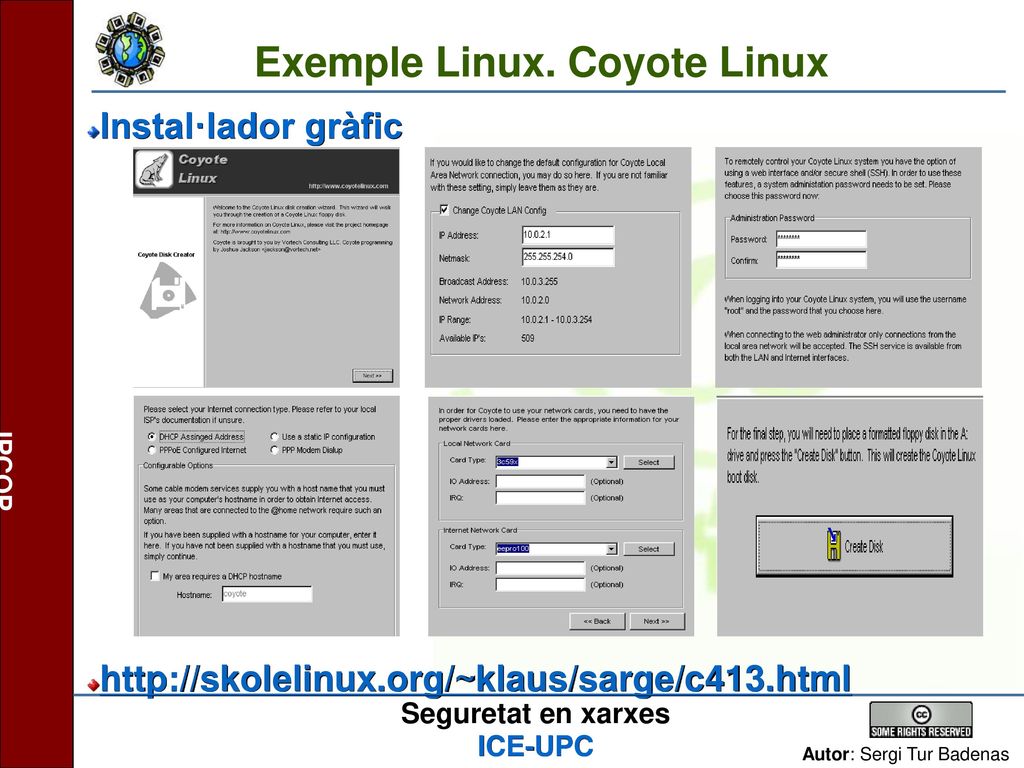

25 Exemple Linux. Coyote Linux
Instal·lador gràfic

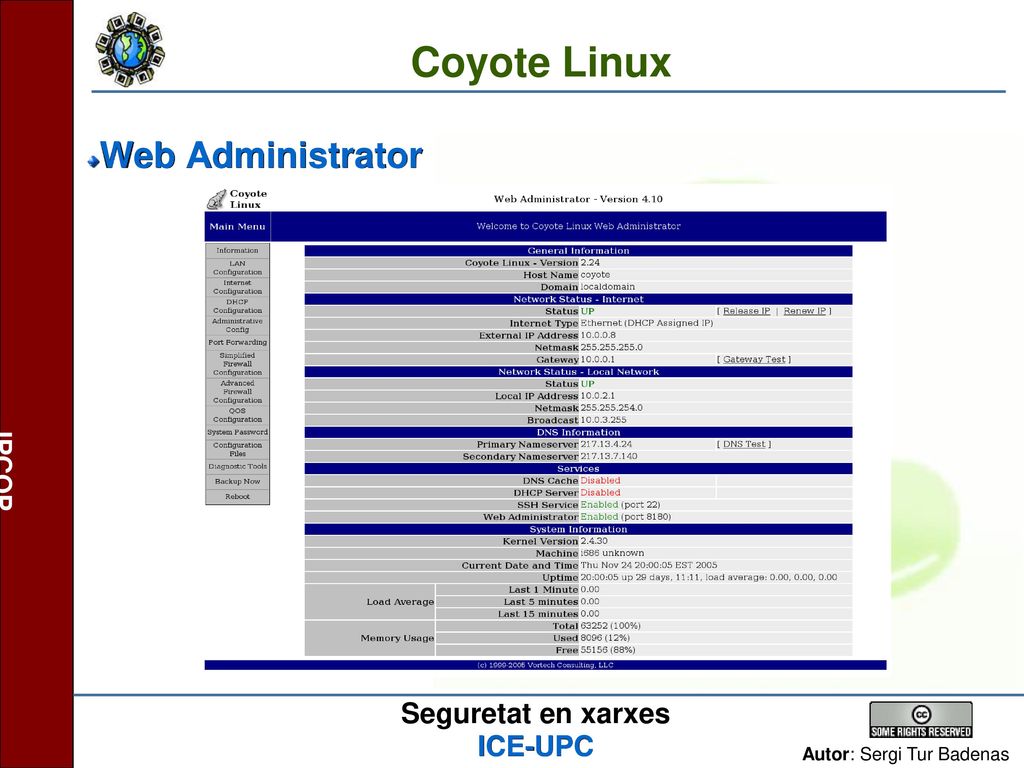

26 Coyote Linux Web Administrator

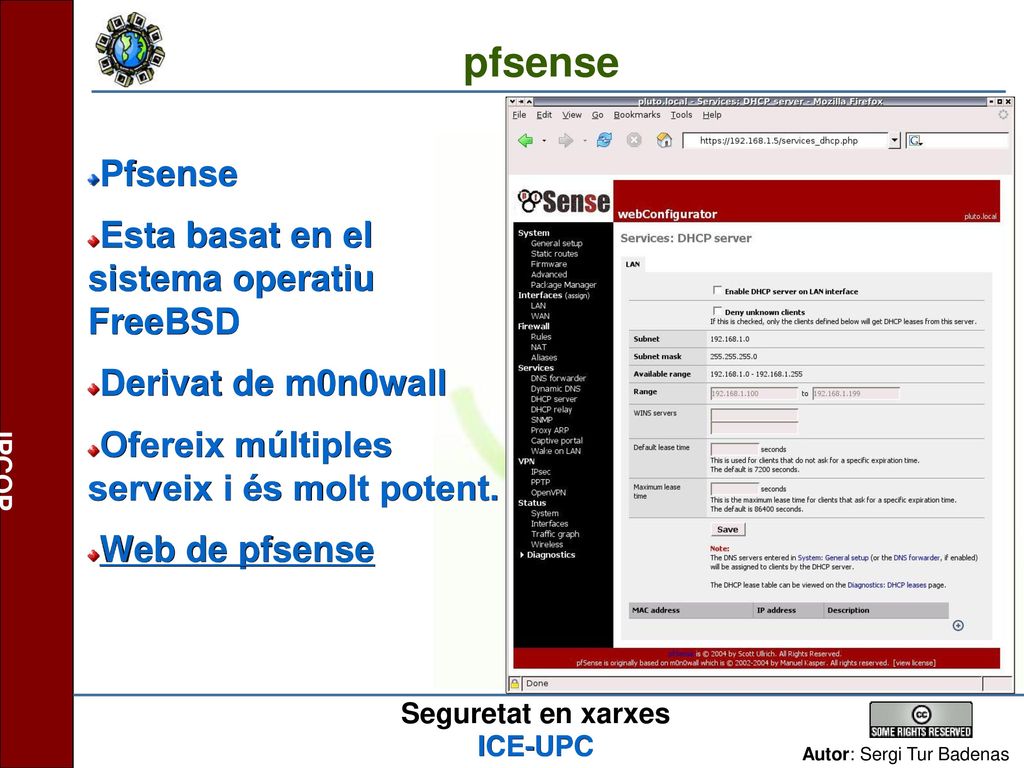

27 pfsense Pfsense Esta basat en el sistema operatiu FreeBSD
Derivat de m0n0wall Ofereix múltiples serveix i és molt potent. Web de pfsense
