M.Sc. Enrique Cuña Tomografía por Emisión de Positrones PET.

Presentación del tema: "M.Sc. Enrique Cuña Tomografía por Emisión de Positrones PET."— Transcripción de la presentación:

1 M.Sc. Enrique Cuña Tomografía por Emisión de Positrones PET

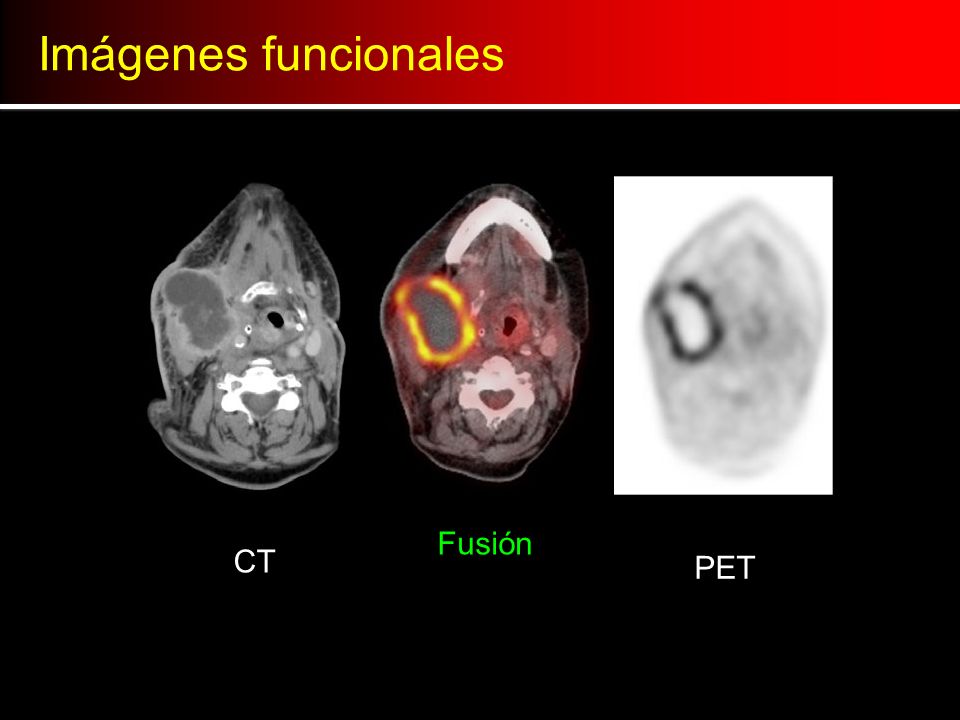

2 Imágenes funcionales CT PET Fusión

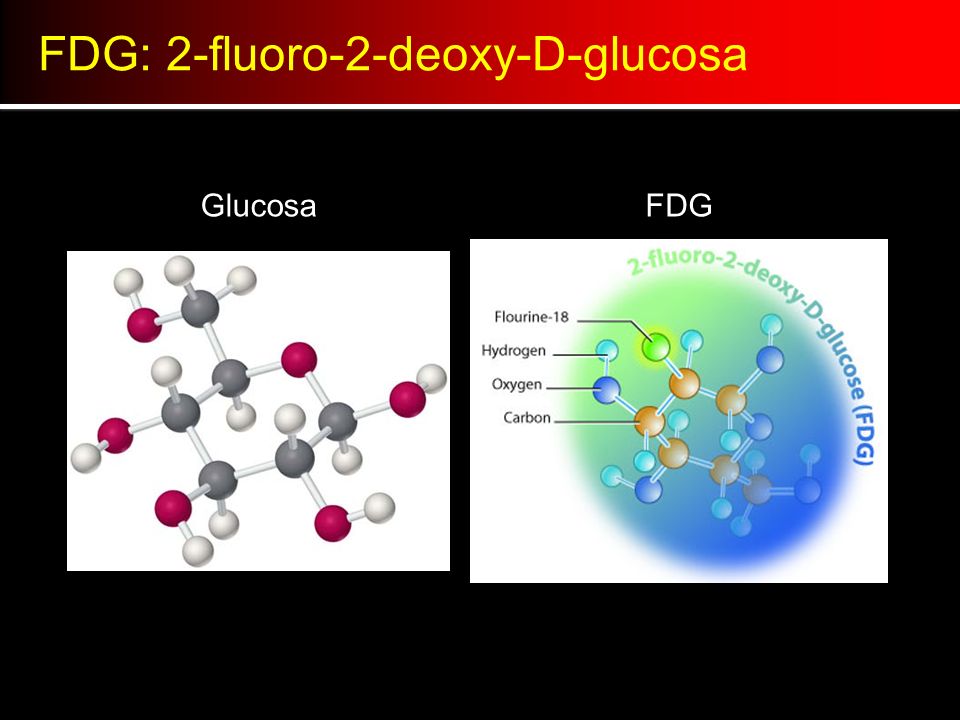

3 FDG: 2-fluoro-2-deoxy-D-glucosa GlucosaFDG

4 Fluor 18

5 Decaimiento Radioactivo Captura electrónica: Emisión de positrones:

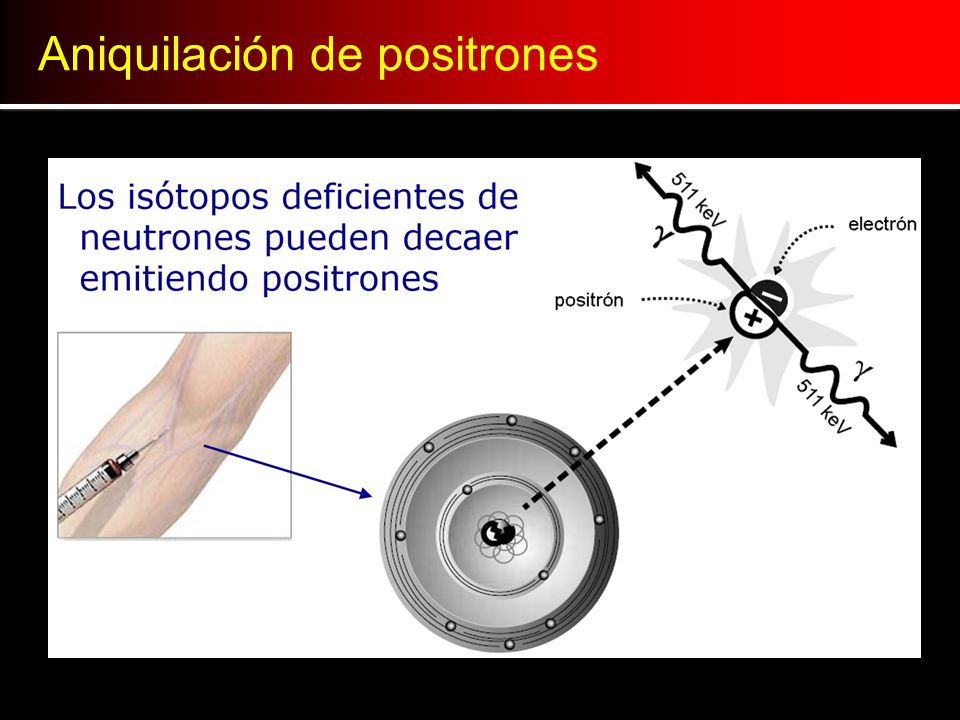

6 Aniquilación de positrones

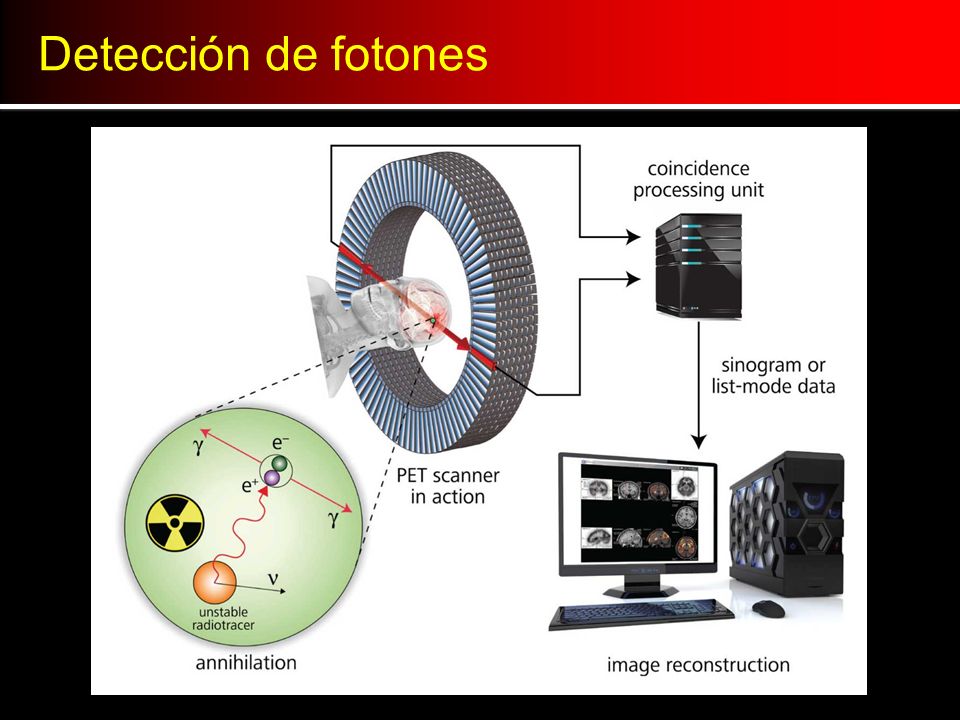

7 Detección de fotones

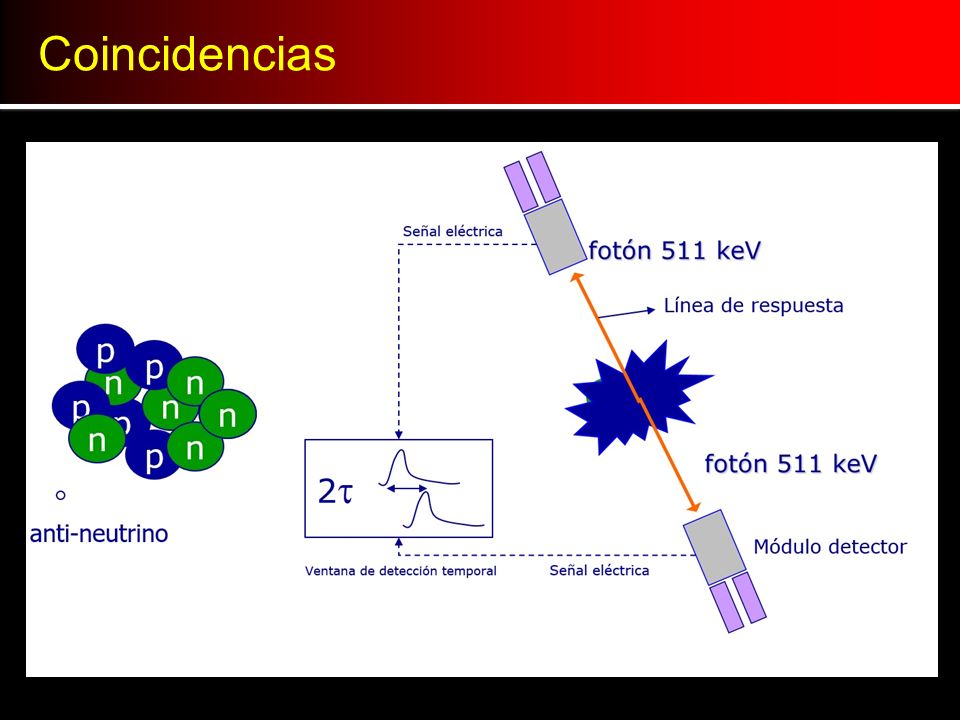

8 Coincidencias

9 Detectores: Bloques A: 6 cristales curveados de NaI(Tl) de 2,54cm de espesor acoplados a 48 PMT (C-PET, Philips-ADAC Medical Systems, Milpitas, CA) B: Bloque detector, 8x8 o 6x6 cristales de LSO conectados a 4 PMT (CTI, Siemens y GE) C: PIXELAR, matriz curva de 22x29 cristales GSO curveados fijados a un guía de luz continuo. El anillo se forma con 28 módulos acoplados a 420 PMT en geometría hexagonal (ALLEGRO, Philips-ADAC Medical Systems)

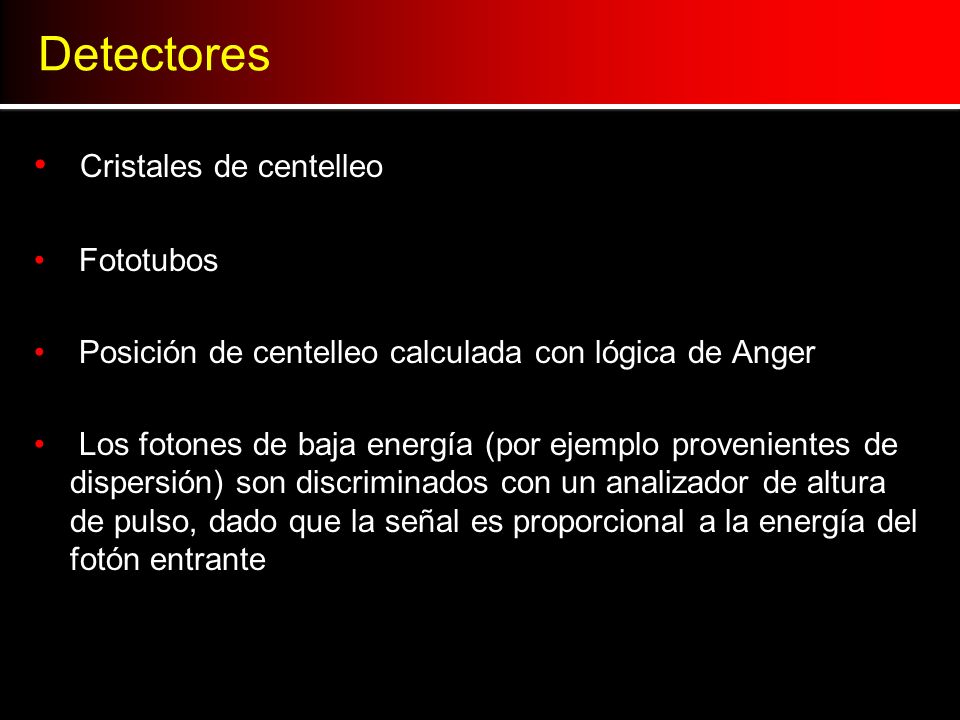

10 Detectores Cristales de centelleo Fototubos Posición de centelleo calculada con lógica de Anger Los fotones de baja energía (por ejemplo provenientes de dispersión) son discriminados con un analizador de altura de pulso, dado que la señal es proporcional a la energía del fotón entrante

11 Anger

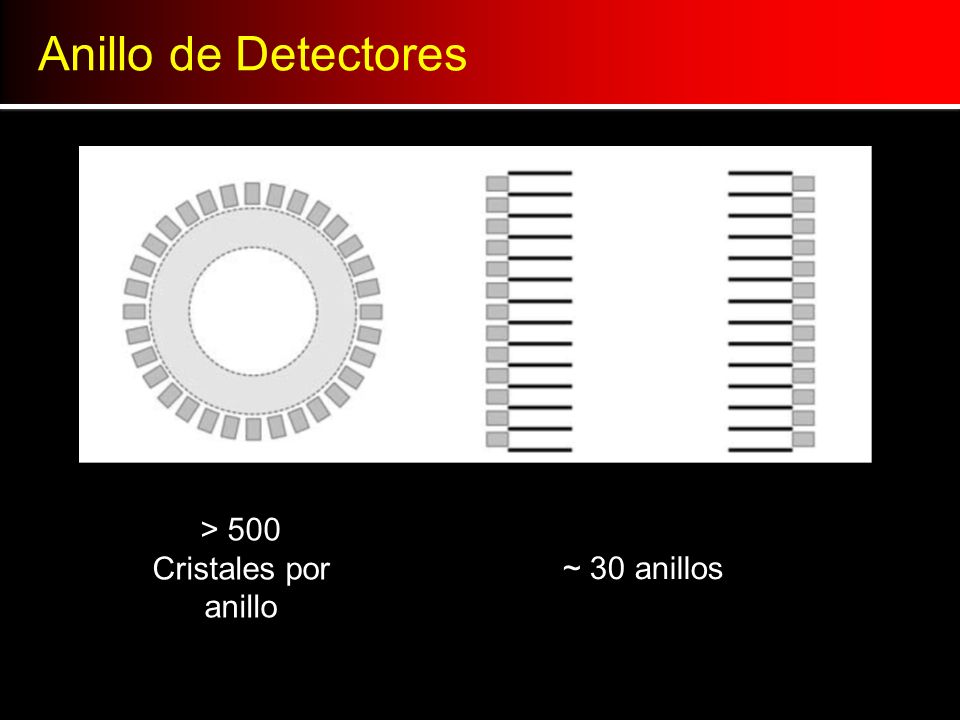

12 Anillo de Detectores > 500 Cristales por anillo ~ 30 anillos

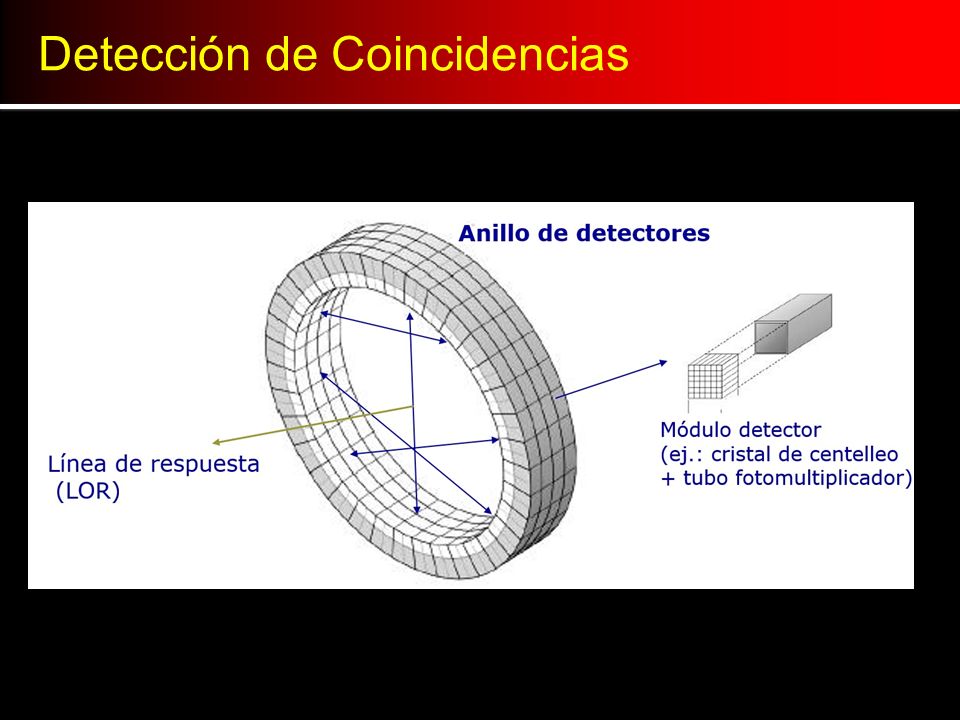

13 Detección de Coincidencias

14 Características de los Detectores Poder de frenado del detector para fotones de 511keV Tiempo de decaimiento de la señal Rendimiento lumínico Resolución en energía del detector

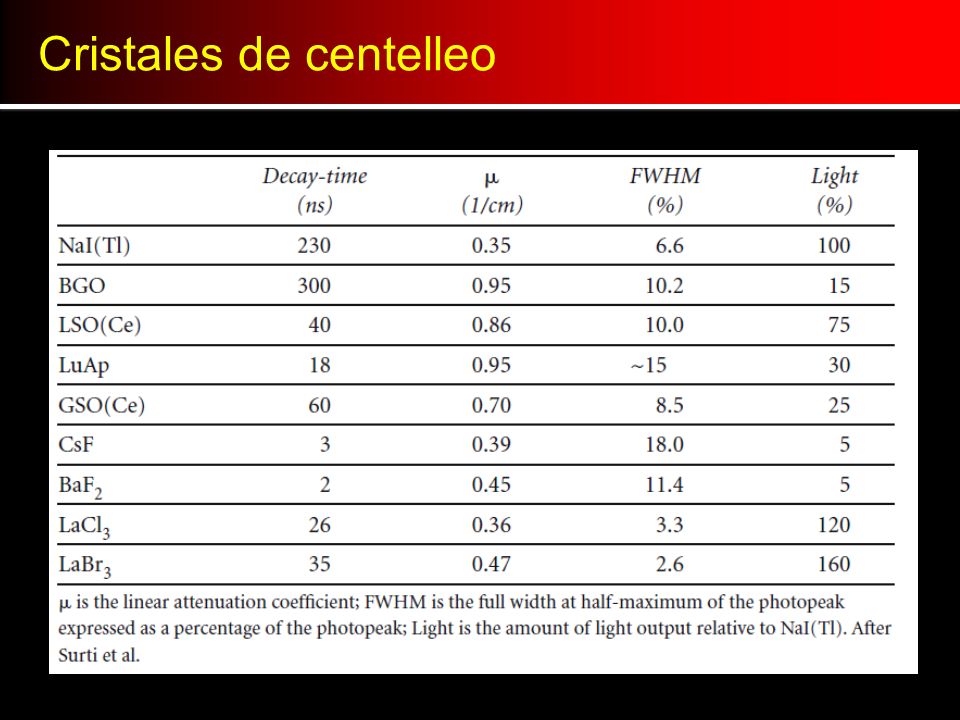

15 Cristales de centelleo

16 Campo de visión (FOV)

17 Resolución, factores limitantes Rango de los positrones No colinealidad Dispersión Compton (“scatter”)

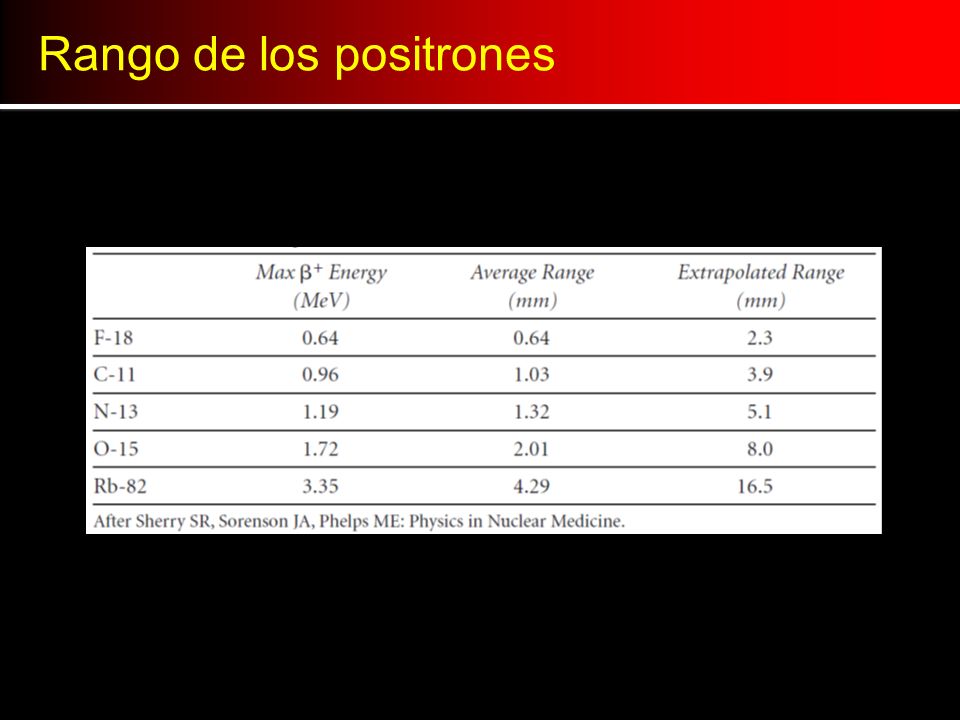

18 Rango de los positrones

19 Difusión Compton

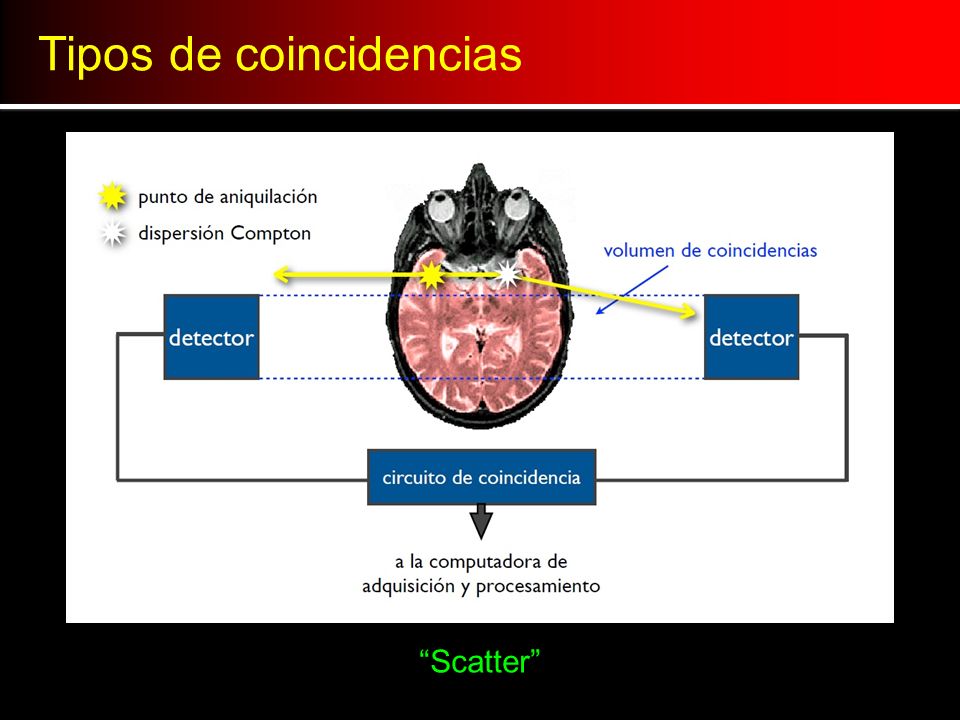

20 Tipos de coincidencias “Scatter”

21 Tipos de coincidencias “Random”

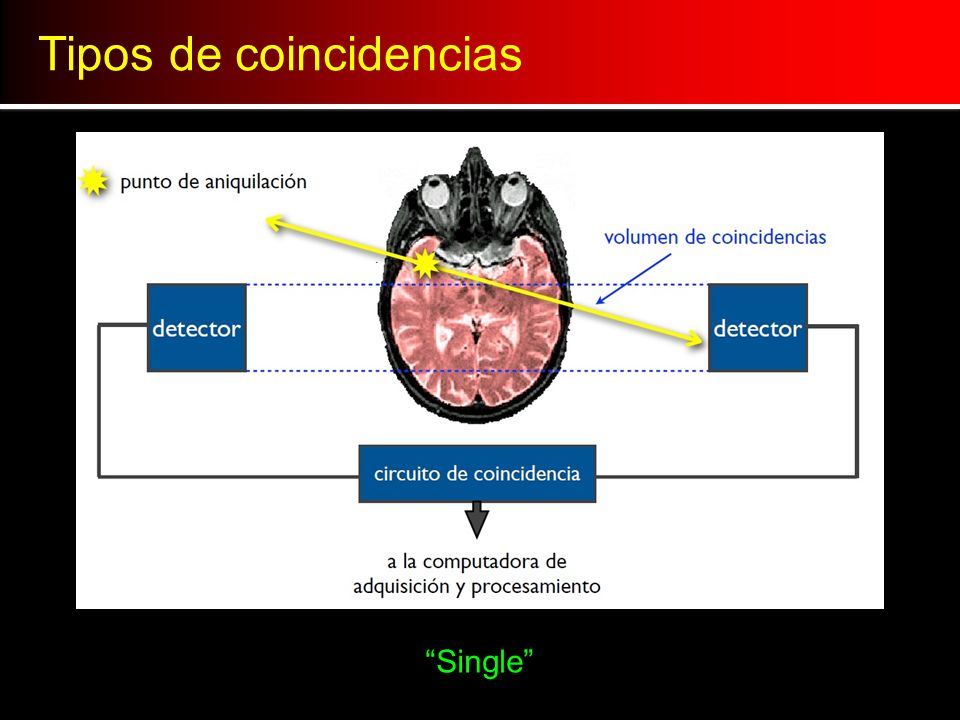

22 Tipos de coincidencias “Single”

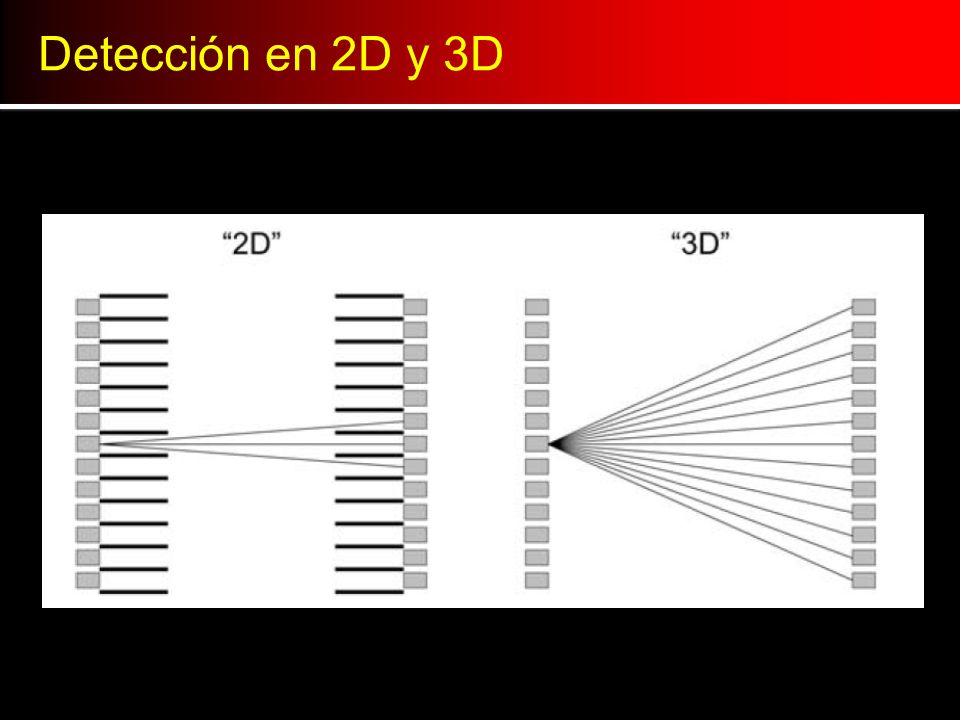

23 Detección en 2D y 3D

24 > Sensibilidad > superposición < sensibilidad < superposición

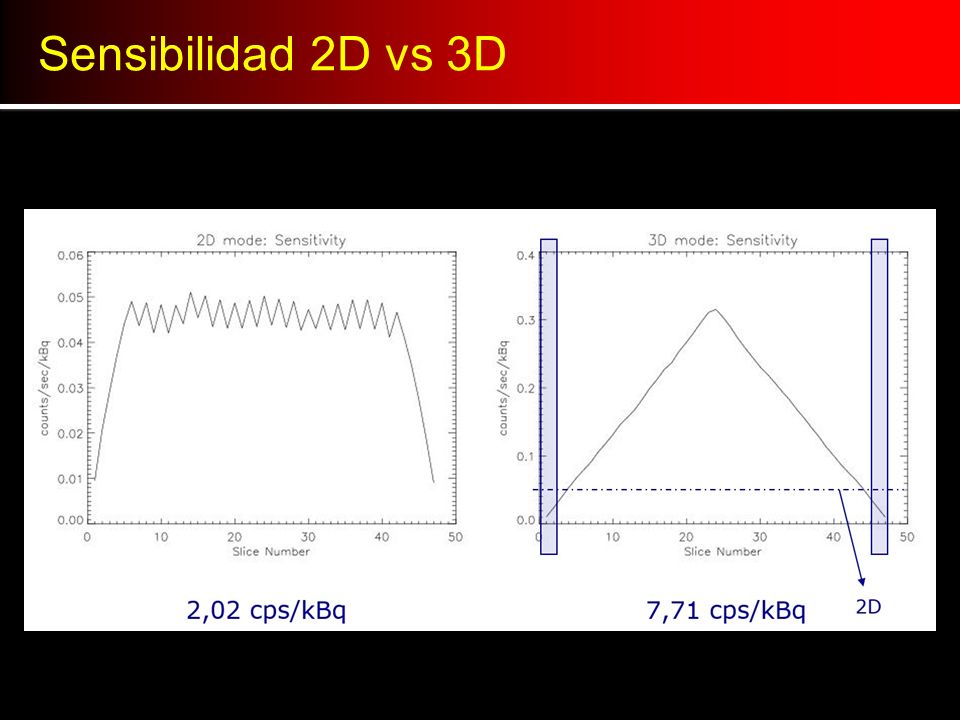

25 Sensibilidad 2D vs 3D

26 Superposición para compensar sensibilidad

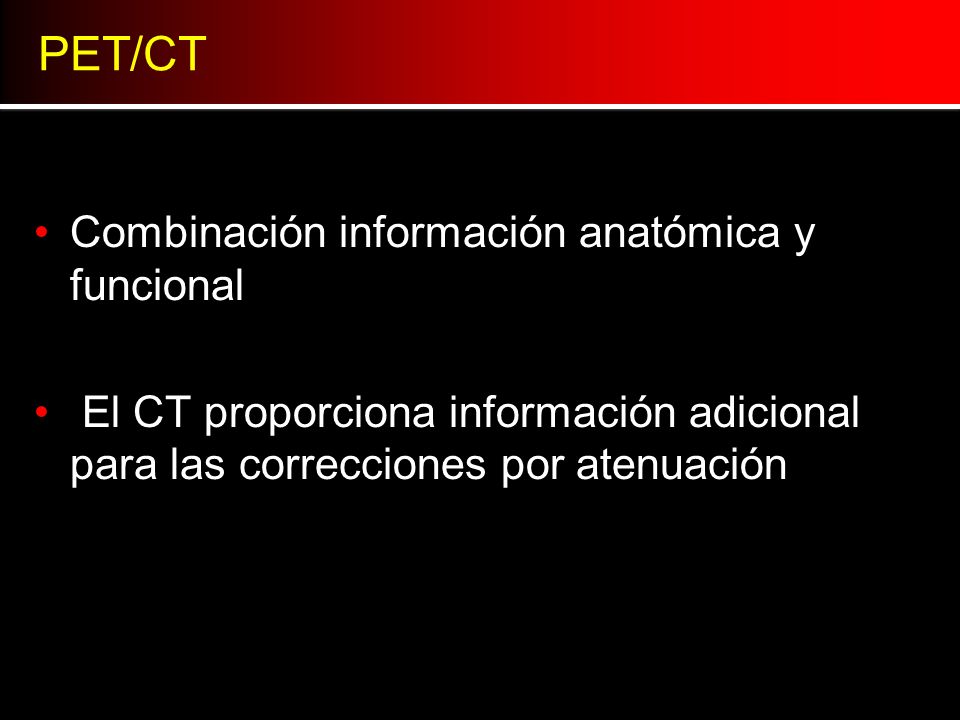

27 PET/CT Combinación información anatómica y funcional El CT proporciona información adicional para las correcciones por atenuación

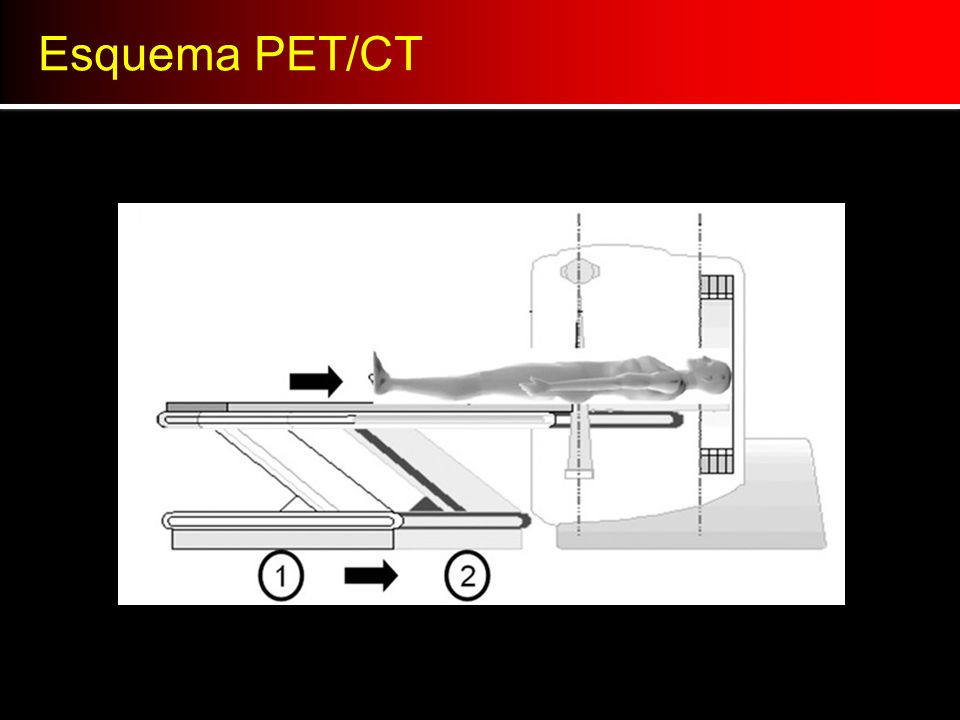

28 Esquema PET/CT

29 Efecto de los bordes AC CT NAC

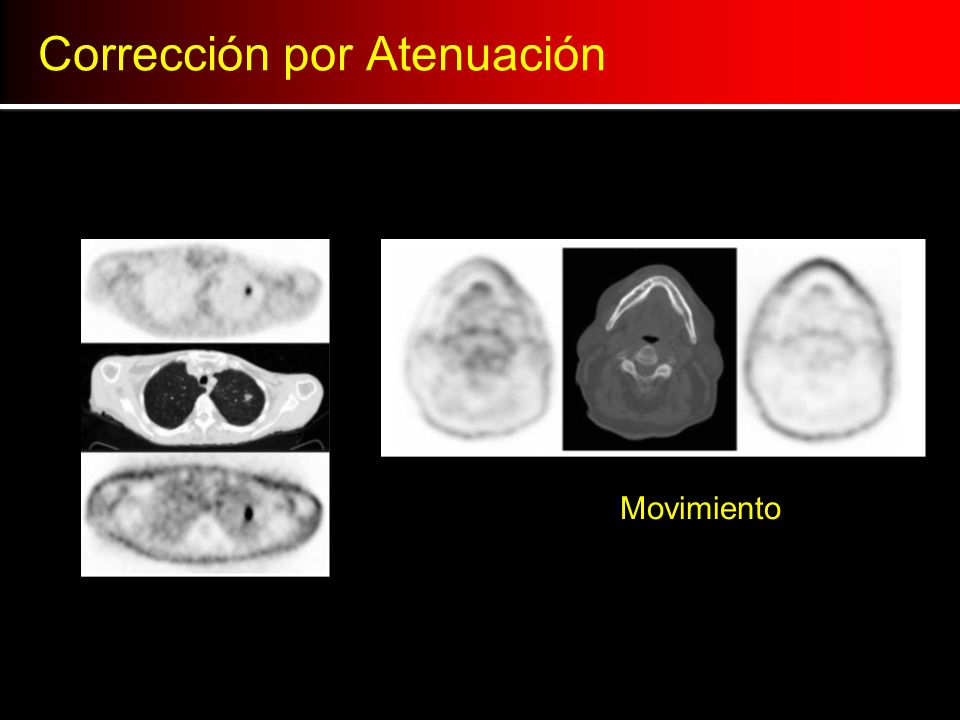

30 Corrección por Atenuación Movimiento

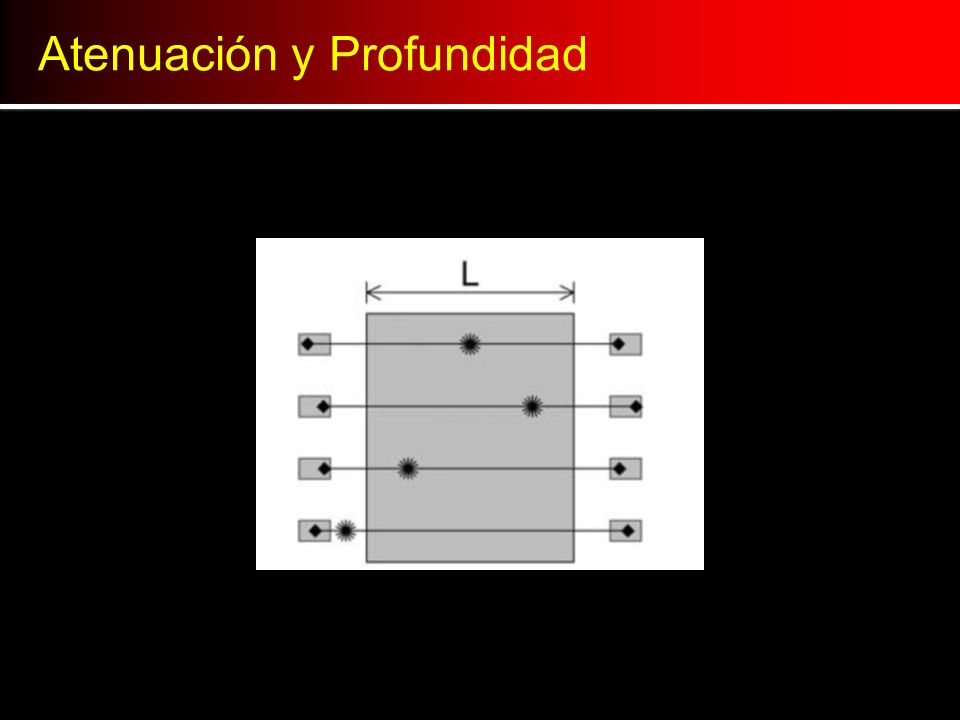

31 Atenuación y Profundidad

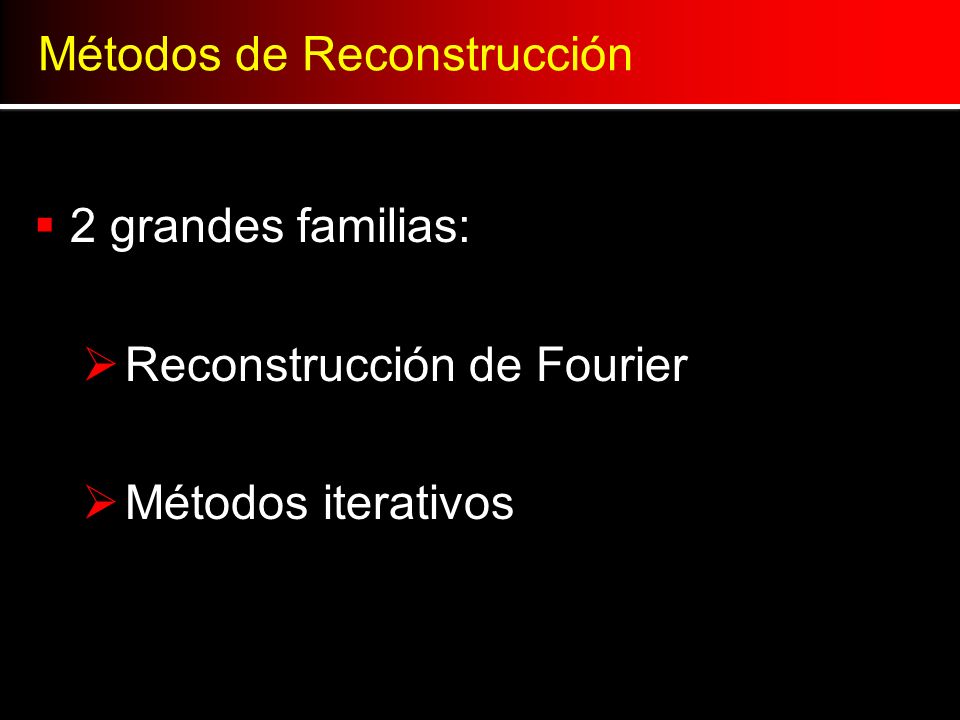

32 Métodos de Reconstrucción  2 grandes familias:  Reconstrucción de Fourier  Métodos iterativos

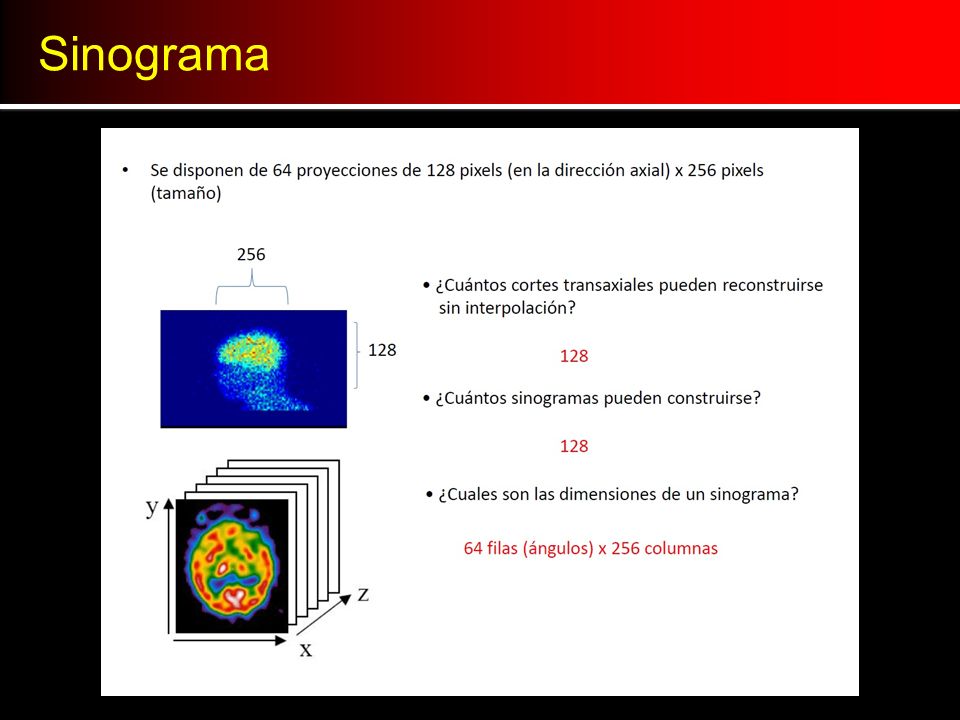

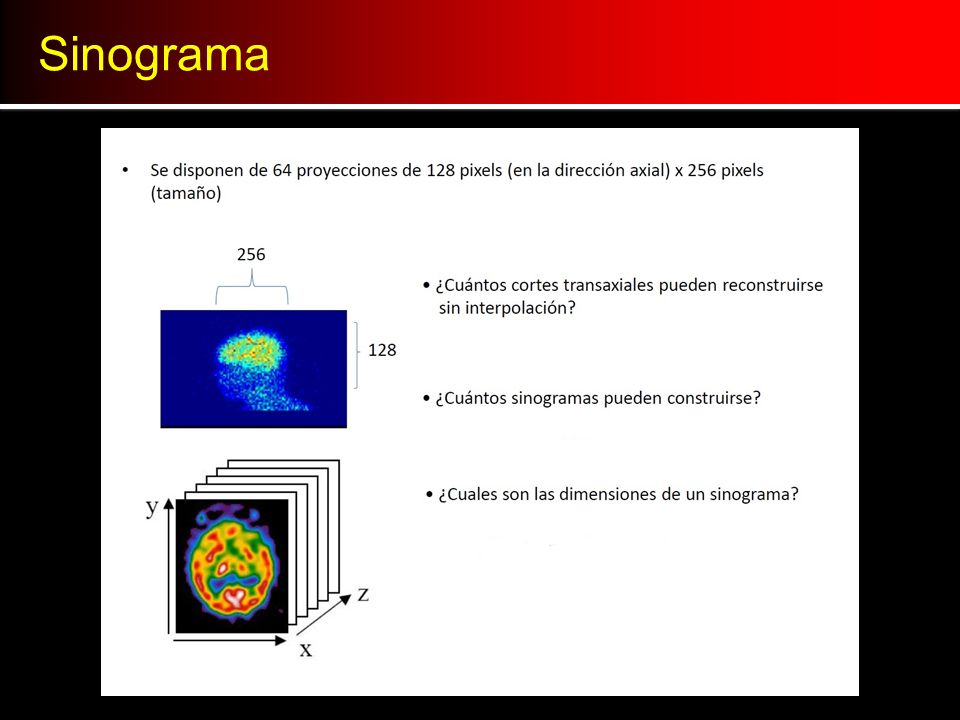

33 Sinograma

34

35

36 Retroproyección Filtrada (FBP)

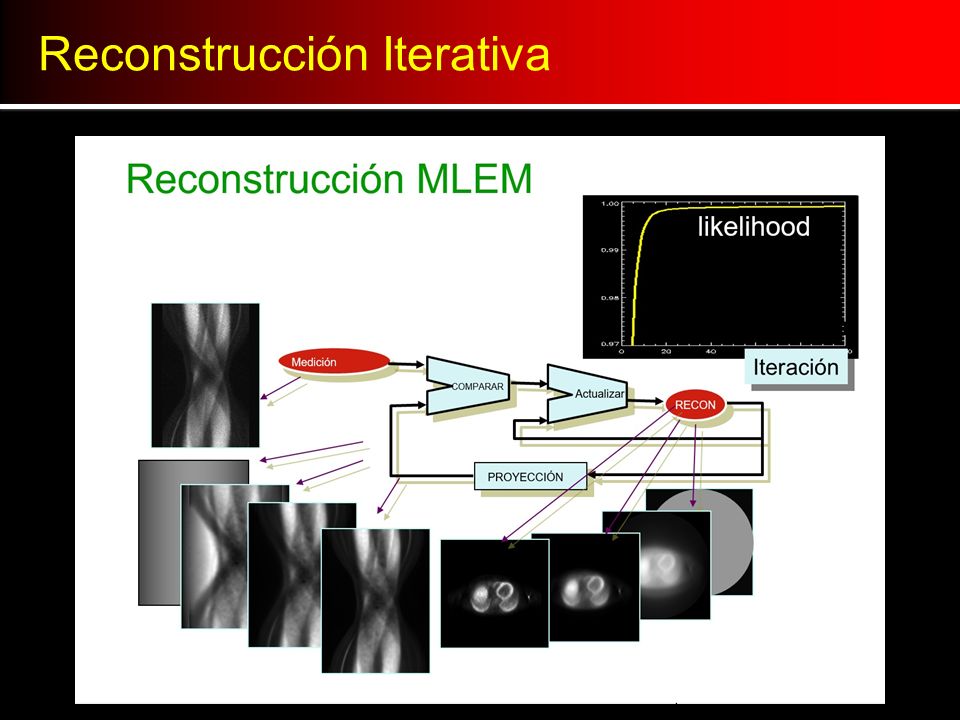

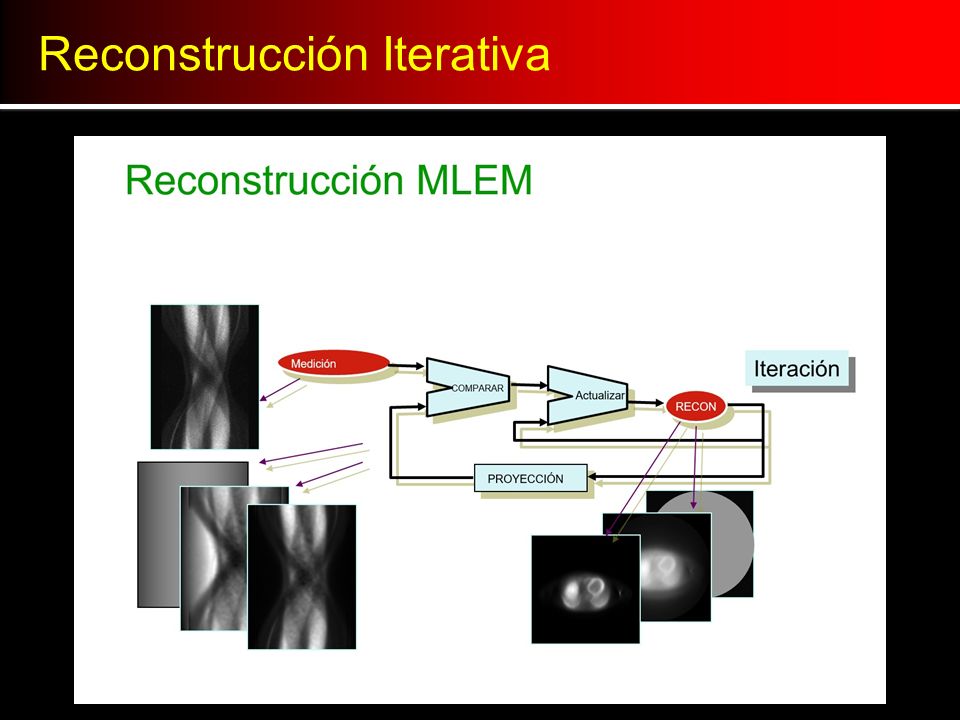

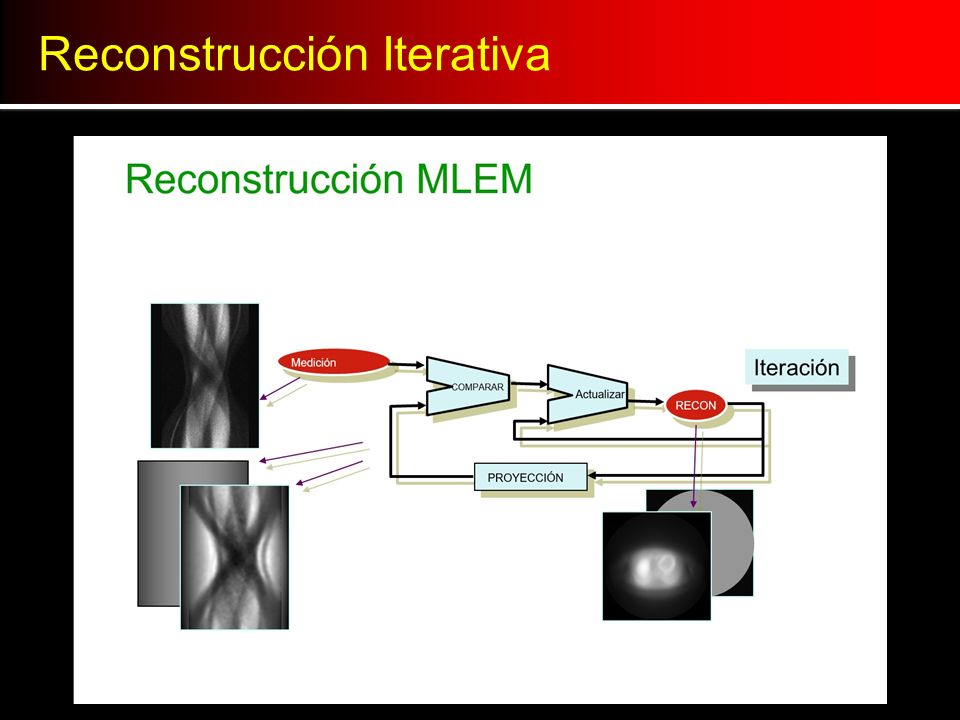

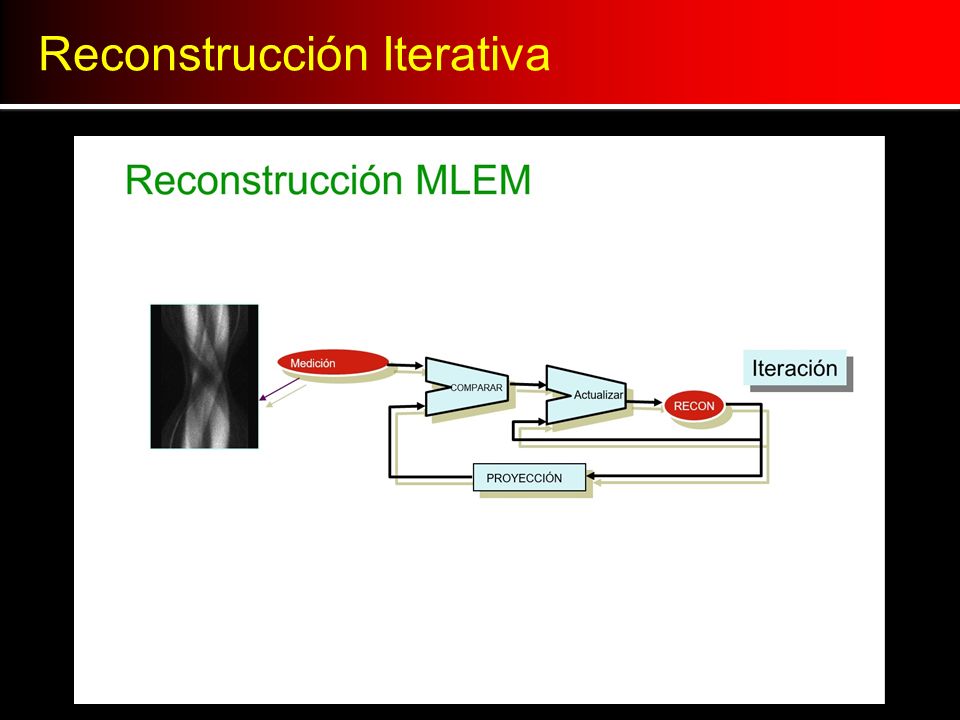

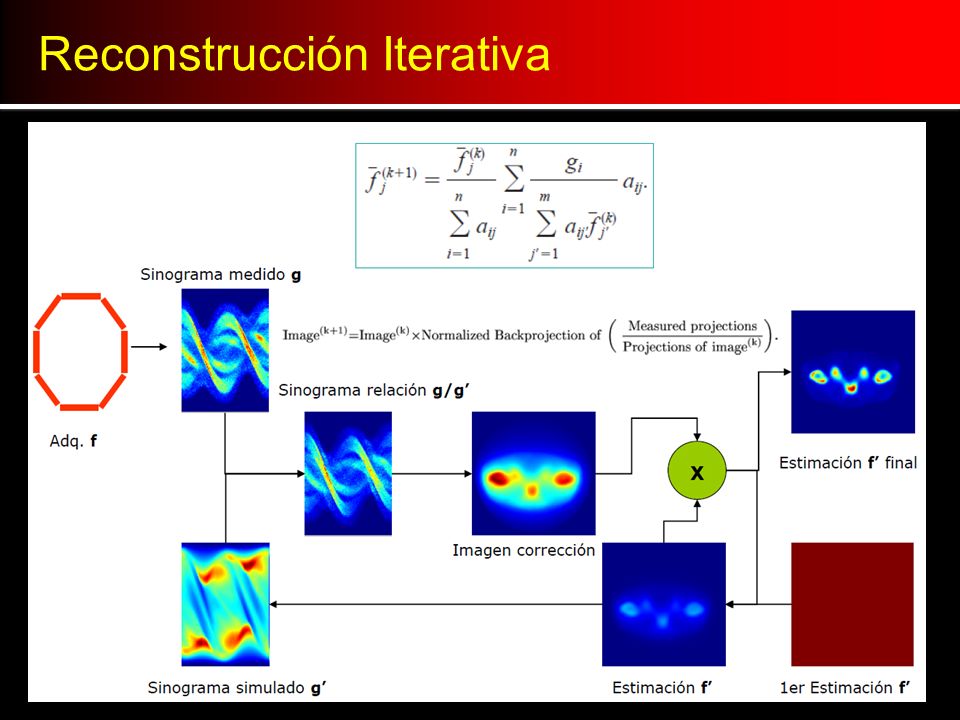

37 Reconstrucción Iterativa

38

39

40

41

42

43

44

45 Evolución de las Iteraciones

46 MLEM y FBP

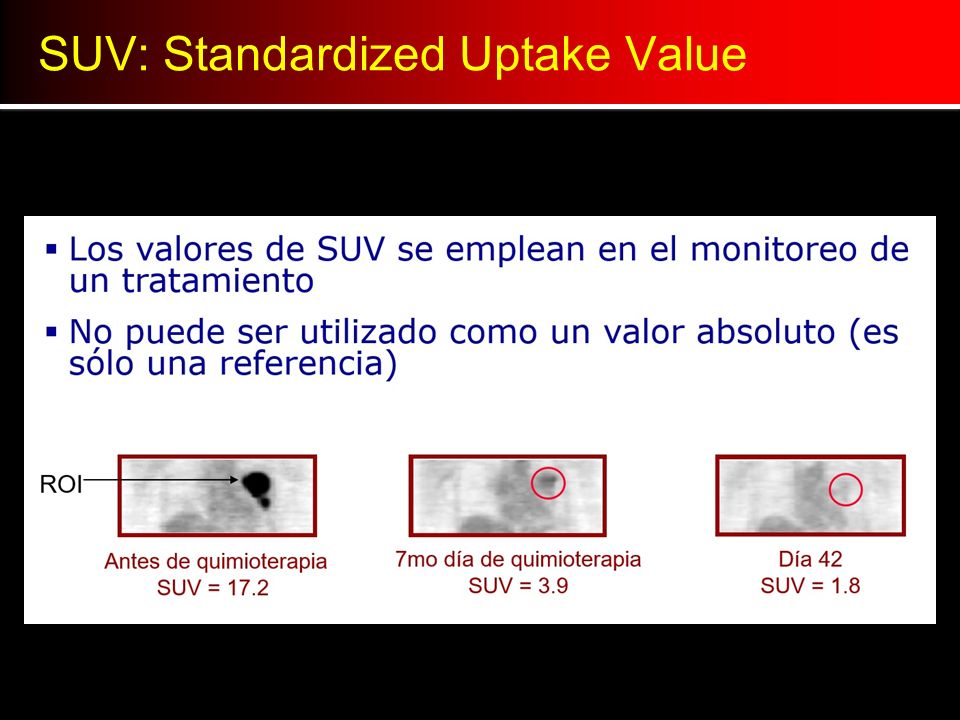

47 SUV: Standardized Uptake Value

48

49 PET vs SPECT
