1 ANA MARÍA MOSQUERA BORRERO ESPECIALIDAD-SISTEMAS

2 ¿QUÉ ES?  Es un conjunto de equipos como computadoras y/o dispositivos conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos como CD, impresoras, entre otros y servicios como acceso a internet, chat, juegos.

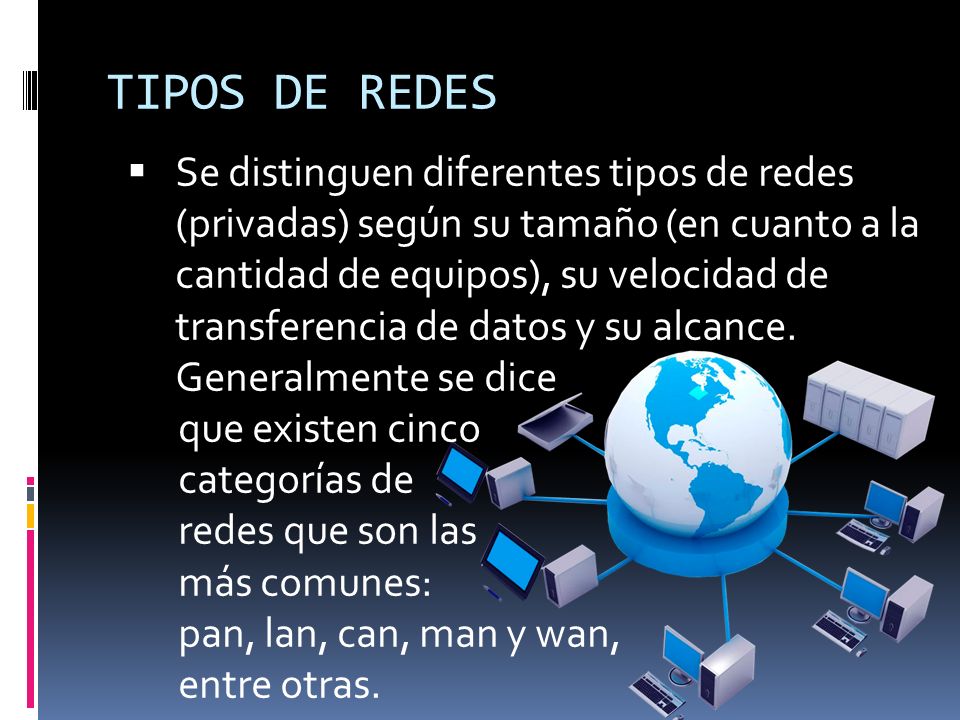

3 TIPOS DE REDES  Se distinguen diferentes tipos de redes (privadas) según su tamaño (en cuanto a la cantidad de equipos), su velocidad de transferencia de datos y su alcance. Generalmente se dice que existen cinco categorías de redes que son las más comunes: pan, lan, can, man y wan, entre otras.

4 RED DE ÁREA PERSONAL (PAN)  Personal Área Network: Es una red de ordenadores usada para la comunicación entre los dispositivos de la computadora cerca de una persona. El alcance de una Red Pan es de algunos metros. Las PAN se pueden utilizar para la comunicación entre los dispositivos personales o para conectar con una red de alto nivel.

5 RED DE ÁREA LOCAL (LAN)  Esta red se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión. Las redes de área local a veces se llaman una sola red de la localización. Para los propósitos administrativos, LANS grande se divide en segmentos más pequeños llamados los Workgroups, son un grupo de computadores que comparten un sistema común de recursos dentro de un LAN.

6 RED DE ÁREA LOCAL (LAN)

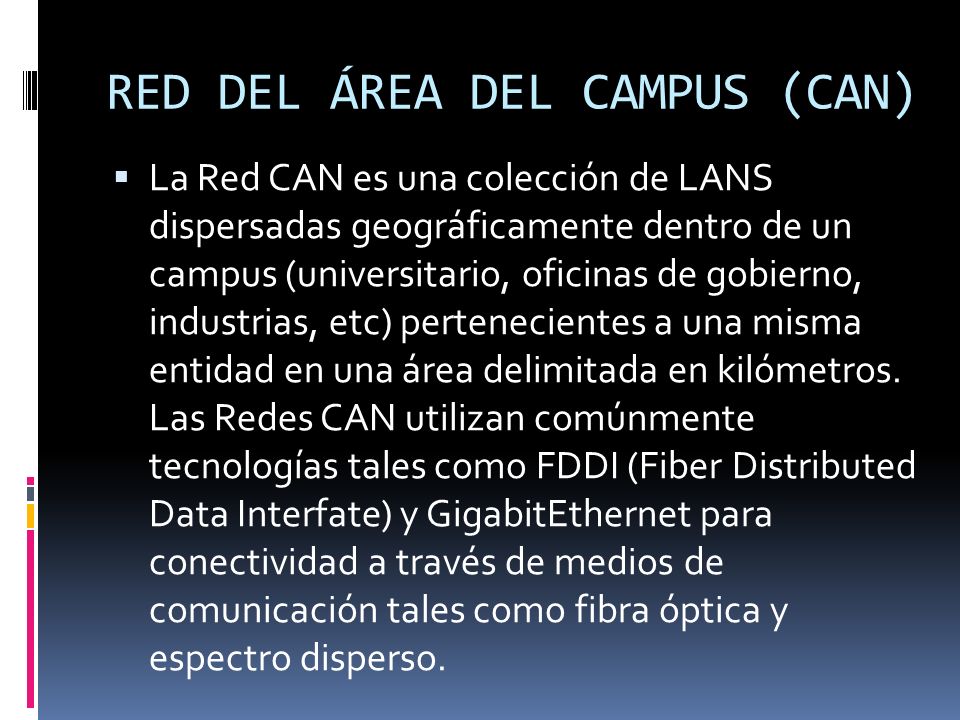

7 RED DEL ÁREA DEL CAMPUS (CAN)  La Red CAN es una colección de LANS dispersadas geográficamente dentro de un campus (universitario, oficinas de gobierno, industrias, etc) pertenecientes a una misma entidad en una área delimitada en kilómetros. Las Redes CAN utilizan comúnmente tecnologías tales como FDDI (Fiber Distributed Data Interfate) y GigabitEthernet para conectividad a través de medios de comunicación tales como fibra óptica y espectro disperso.

8 RED DEL ÁREA DEL CAMPUS (CAN)

9 RED METROPOLITAN AREA NETWORK (MAN):  A través de una conexión de alta velocidad, ofrece cobertura en una zona geográfica extensa como una ciudad o municipio. Con una Red MAN es posible compartir e intercambiar todo tipo de datos (textos, vídeos, audio, etc) mediante fibra óptica o cable de par trenzado. Este tipo de red supone una evolución de las redes LAN, ya que ofrece la interconexión en una región mas amplia, cubriendo una mayor superficie.

10 RED WIDE AREA NETWORK (WAN)  Las redes de área extensa cubren grandes regiones geográficas como un país, un continente e incluso el mundo. Cable transoceánico o satélites se utilizan para enlazar puntos que distan grandes distancias entre sí. Con el uso de una WAN se pueden conectar países a larga distancia sin tener que pagar enormes cuentas de teléfono.

11 TOPOLOGÍA DE REDES  Es el mapa físico o lógico de una red para intercambiar datos. Es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes al que nos referimos.  Las topologías más comunes son:

12 RED EN ANILLO  Red de área local en la que los dispositivos, nodos, están conectados en un bucle o anillo. Los mensajes en una red de anillo pasan de un nodo a otro en una dirección concreta. A medida que un mensaje viaja a través del anillo, cada nodo examina la dirección de destino adjunta al mensaje.

13 RED ESTRELLA  Es una red donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto. Los dispositivos no están directamente conectados entre sí. Dada su transmisión, esta red activa tiene un nodo central "activo" que normalmente tiene los medios para prevenir problemas relacionados con el eco.

14 RED EN ÁRBOL  Las conexiones entre los nodos están dispuestas en forma de árbol, con una punta y una base. Es similar a la topología de estrella y se basa directamente en la topología de bus. Si un nodo falla, no se presentan problemas entre los nodos subsiguientes.

15 TOPOLOGÍA DE BUS  Esta red se basa en un cable central, el cual lleva la información a todas las computadoras de la red, en forma de ramificaciones, de modo, que la información viaja de manera secuencial hacia los nodos de la red. Su desventaja se basa en su distribución secuencial de datos, por lo que si se interrumpe el cable central, la red queda inutilizada.

16 RED EN MALLA  Se trata de un arreglo de interconexión de nodos entre sí, realizando la figura de una malla o trama. Es una topología muy utilizada entre las redes WAN o de área amplia. Su importancia radica en que la información puede viajar en diferentes caminos, de manera que si llegara a fallar un nodo, se puede seguir intercambiando información sin inconveniente alguno.

17 RED TOTALMENTE CONEXA  En este tipo de red, cada computador se conecta al resto de computadores por medio de cables sin ser necesario un servidor.

18 RED HÍBRIDA  Es una combinación de dos o más topologías de red diferentes, para adaptar la red a las necesidades del cliente. De este modo, podemos combinar las topologías que deseemos, obteniendo infinitas variedades, las cuales, deben ajustarse a la estructura física del lugar en donde estará la red y los equipos que estarán conectados en dicha red.

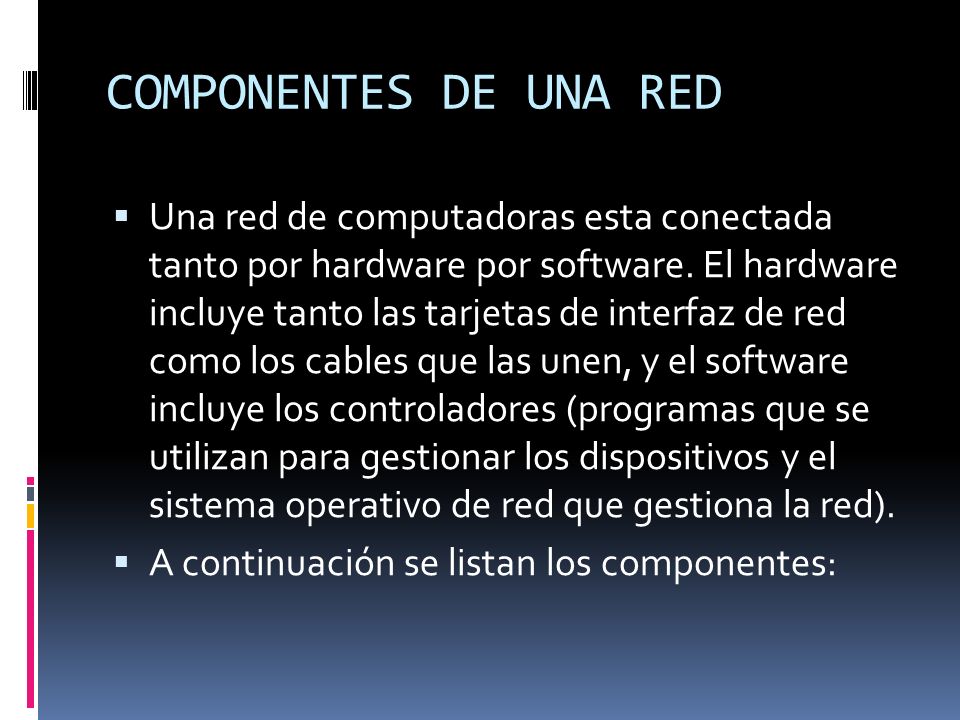

19 COMPONENTES DE UNA RED  Una red de computadoras esta conectada tanto por hardware por software. El hardware incluye tanto las tarjetas de interfaz de red como los cables que las unen, y el software incluye los controladores (programas que se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona la red).  A continuación se listan los componentes:

20 HARDWARE: -SISTEMA DE CABLEADO:  El sistema de la red está constituido por el cable utilizado para conectar entre si el servidor y las estaciones de trabajo.

21 TARJETA O PLACAS DE INTERFAZ DE RED  Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la parte trasera de la tarjeta.

22 SERVIDOR  Este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.

23 -Estaciones de trabajo  Cuando una computadora de conecta a una red, la primera se convierte en un nodo de la ultima y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macontosh, Unix, OS/2 o estaciones de trabajos sin discos.

24 -Medios de transmisión  Elementos que permiten la transmisión de información entre los equipos de una red. Pueden ser inalámbricos o alámbricos.

25 MODEM  Es un dispositivo que convierte las señales digitales en analógicas y viceversa, y permite la comunicación entre computadoras a través de la línea telefónica o del cablemódem.

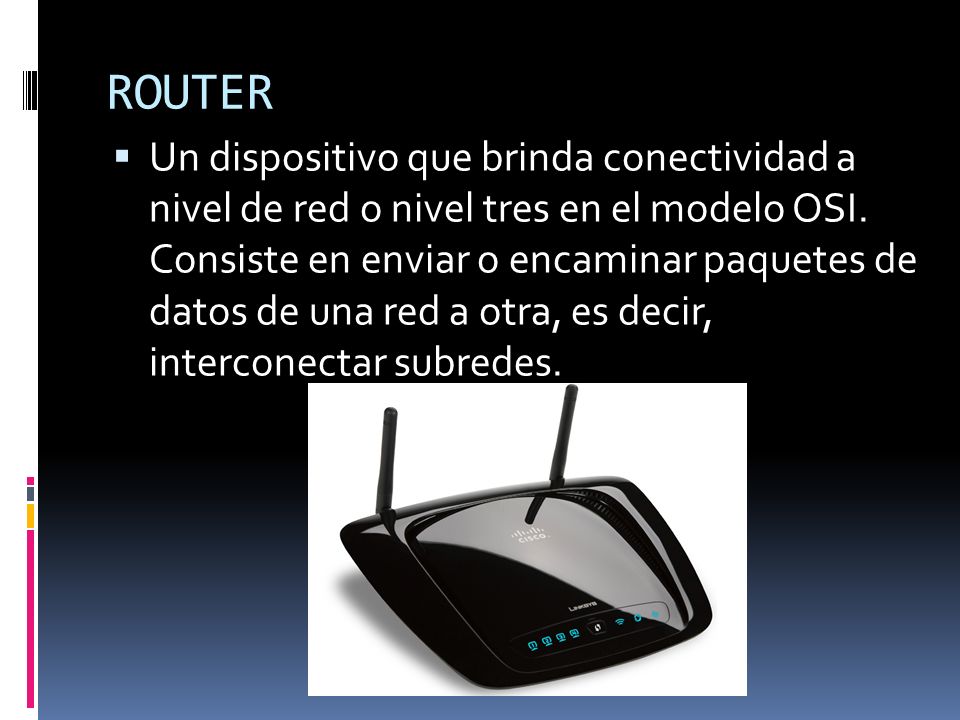

26 ROUTER  Un dispositivo que brinda conectividad a nivel de red o nivel tres en el modelo OSI. Consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes.

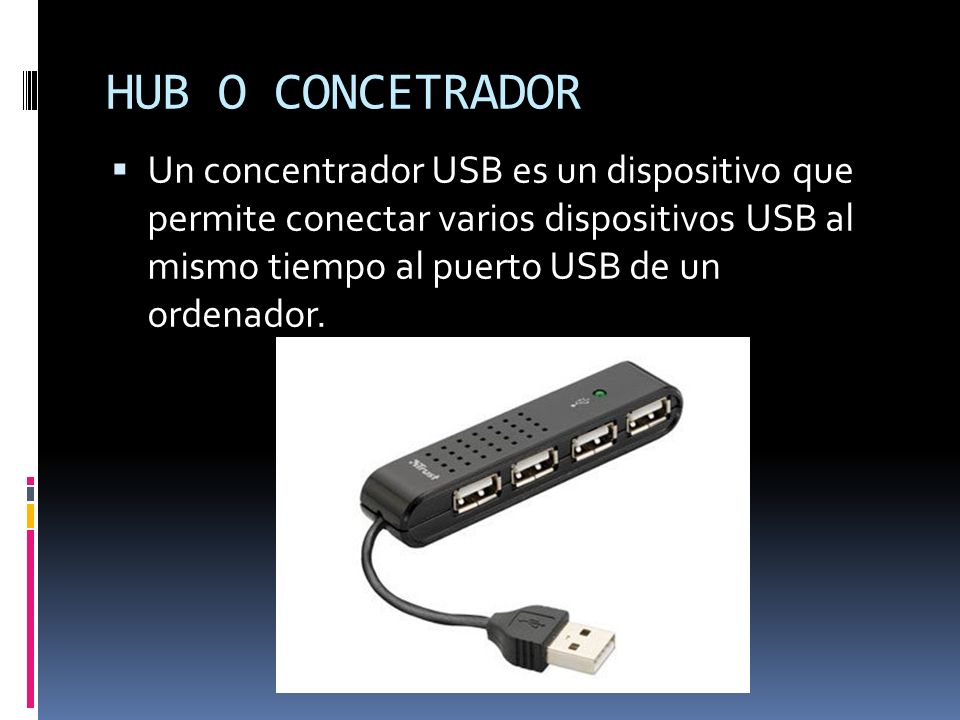

27 HUB O CONCETRADOR  Un concentrador USB es un dispositivo que permite conectar varios dispositivos USB al mismo tiempo al puerto USB de un ordenador.

28 SWITCH  Es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red.

29 REPETIDOR  Dispositivo que permite alcanzar dos tramos de red para alcanzar distancias mayores. Recibe señales débiles y las retransmite a mayor potencia.

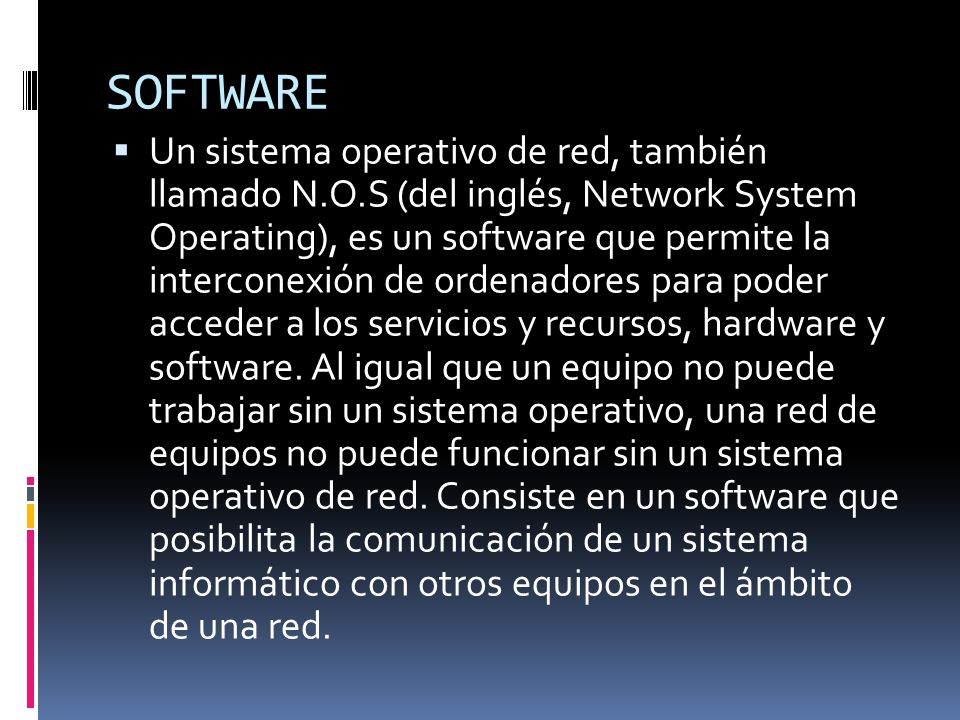

30 SOFTWARE  Un sistema operativo de red, también llamado N.O.S (del inglés, Network System Operating), es un software que permite la interconexión de ordenadores para poder acceder a los servicios y recursos, hardware y software. Al igual que un equipo no puede trabajar sin un sistema operativo, una red de equipos no puede funcionar sin un sistema operativo de red. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

31 INTRANET  Una intranet es una red informática que utiliza la tecnología del Protocolo de Internet para compartir información, sistemas operativos o servicios de computación dentro de una organización. Este término se utiliza en contraste con Extranet, una red entre las organizaciones, y en su lugar se refiere a una red dentro de una organización.

32 SISTEMAS DE SEGURIDAD  Es el área de la informática que se enfoca en la protección de la infraestructura computacional y todo lo relacionado con esta y, especialmente, la información contenida o circulante. Para ello existen una serie de estándares, protocolos, métodos, reglas, herramientas y leyes concebidas para minimizar los posibles riesgos a la infraestructura o a la información. La seguridad informática comprende software (bases de datos, metadatos, archivos), hardware y todo lo que la organización valore y signifique un riesgo si esta información confidencial llega a manos de otras personas, convirtiéndose, por ejemplo, en información privilegiada.

33 PROTOCOLOS DE UNA RED  Se utiliza en el contexto de la informática para nombrar a las normativas y los criterios que fijan cómo deben comunicarse los diversos componentes de un cierto sistema de interconexión. Esto quiere decir que, a través de este protocolo, los dispositivos que se conectan en red pueden intercambiar datos.

34 IPX/SPX  Es una implementación del protocolo IDP. El IPX permite que las aplicaciones que se ejecutan sobre estaciones de trabajo DOS, Windows u OS/2 acceden a los manejadores de red de NetWare y se comuniquen con otras estaciones de trabajo, servidores, u otros dispositivos de la red.

35 TCP/IP  Protocolo de Control de Transmisión, es uno de los protocolos fundamentales en Internet. En la pila de productos TCP/IP, TCP Es la capa intermedia entre el protocolo de red (IP) y la aplicación. Muchas veces las aplicaciones necesitan que la comunicación a través de la red sea confiable. Para el se implementa el protocolo TCP que asegura que los datos que emite el cliente sean recibidos por el servidor sin errores y en el mismo orden que fueron emitidos.

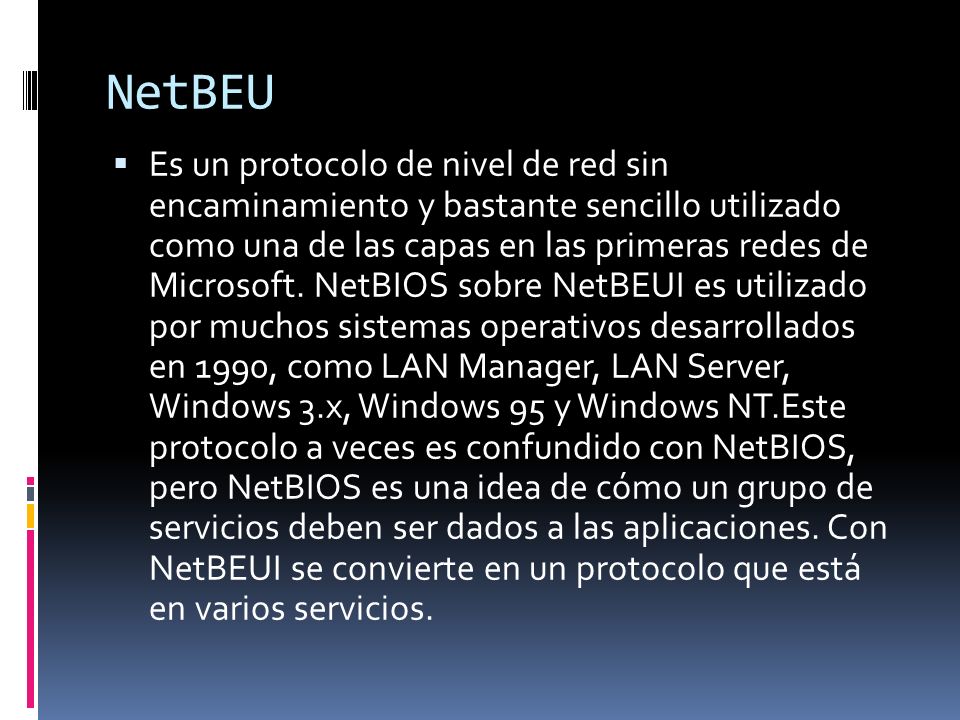

36 NetBEU  Es un protocolo de nivel de red sin encaminamiento y bastante sencillo utilizado como una de las capas en las primeras redes de Microsoft. NetBIOS sobre NetBEUI es utilizado por muchos sistemas operativos desarrollados en 1990, como LAN Manager, LAN Server, Windows 3.x, Windows 95 y Windows NT.Este protocolo a veces es confundido con NetBIOS, pero NetBIOS es una idea de cómo un grupo de servicios deben ser dados a las aplicaciones. Con NetBEUI se convierte en un protocolo que está en varios servicios.

37 APPLE TALK  Permite el intercambio de datos mediante routers. Con el NIC apropiado los pc Macintosh de Apple pueden conectarse a Redes Ethernet si cuentan con tarjetas EtherTalk u o tipo de adaptadores.

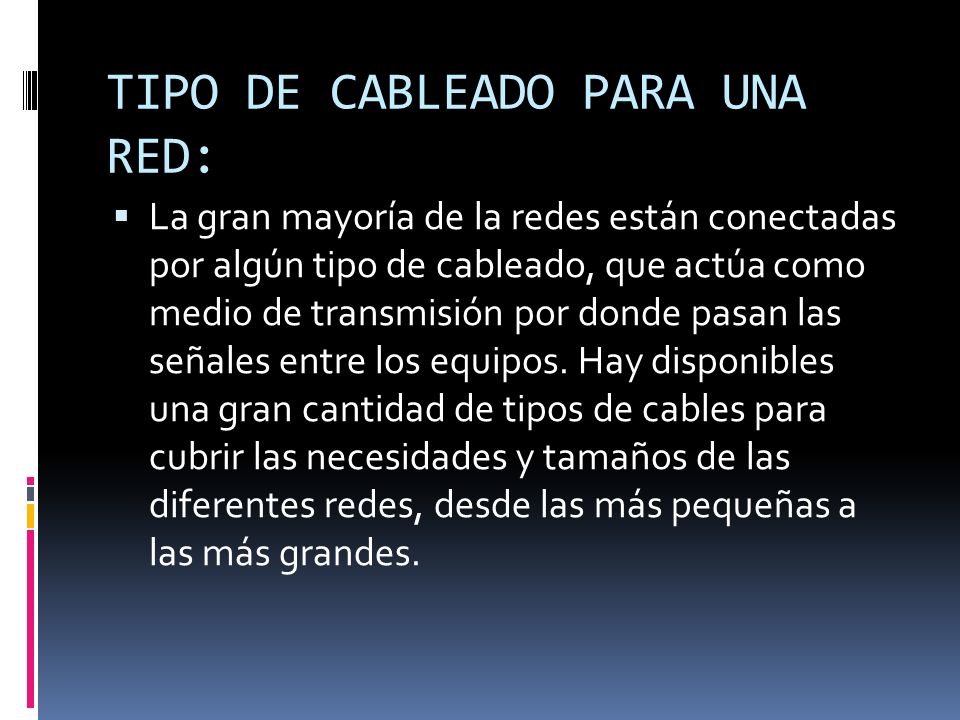

38 TIPO DE CABLEADO PARA UNA RED:  La gran mayoría de la redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Hay disponibles una gran cantidad de tipos de cables para cubrir las necesidades y tamaños de las diferentes redes, desde las más pequeñas a las más grandes.

39 CABLES COAXIAL  Consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa. El termino apantallamiento hace referencia al trenzado o malla de metal que rodea algunos tipos de cable. El apantallamiento protege los datos transmitidos absorbiendo las señales electrónicas espurreas, llamadas ruido, de forma que no pasan por el cable y no distorsionan los datos.  Hay dos tipos de cable coaxial:

40 CABLE FINO (THINNET)  Es un cable flexible de unos 0,64 cm de grueso. Se puede utilizar para la mayoría de los tipos de redes, es flexible y fácil de manejar. Puede soportar una señal de una distancia aproximada de 185 m, antes que la señal comience a sufrir atenuación y tiene una impedancia de 50 ohm.

41 CABLE GRUESO (THICKNET)  Es un coaxial rígido de 1,27 cm a veces se le denomina ETHERNET estándar debido que fue el primer tipo de cable con la red Ethernet. Cuando mayor sea el grosor del núcleo de cobre, más lejos puede transportar las señales. Puede llevar una señal de 500 metros. Se utiliza como enlace central o backbone para conectar redes pequeñas basadas en thinnet.

42 CABLE PAR TRENZADO  Es un tipo de conexión que tiene dos conductores eléctricos aislados y entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes. Consiste en ocho hilos de cobre, trenzados de dos en dos que se entrelazan de forma helicoidal. Esto se hace porque dos alambres paralelos constituyen una antena simple.  Hay dos tipos de cables de par trenzado:

43 CABLE DE PAR TRENZADO SIN APANTALLAR (UTP)  Es el tipo mas conocido de cable par trenzado y ha sido el cableado LAN mas utilizado. El segmento máximo de longitud de cable es de 100 metros. Consta de 2 hilos de cobre aislados las especificaciones dictan el numero de entrelazados permitidos por pie de cable; el numero de entrelazados depende del objetivo con el que se instale el cable.

44 CABLE DE PAR TRENZADO APANTALLADO (STP)  Utiliza una envoltura con cobre trenzado, más protectora de mayor calidad que la usada en el cable utp. Stp también utiliza una lámina rodeando cada uno de los pares de hilos, ofrece un excelente apantallamiento en los stp para proteger los datos transmitidos de intermodulaciones exteriores, lo permite soportar mayores tasas de transmisión que los utp a distancias mayores.

45 CABLE FIBRA OPTICA  Las señales que transporta son señales digitales de datos en forma de pulsos modulados de luz. Es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades. Consta de un cilindro de vidrio externamente delgado, denominado núcleo, recubierto por una capa de vidrio concéntrica.
