1 Capítulo 17 ELECTRODIAGNÓSTICO DE ESTIMULACIÓN: METODOLOGÍA DE LAS CURVAS INTENSIDAD-TIEMPO ELECTROTERAPIA PRÁCTICA UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

2 Electrodos Puntos motores Obtención de las curvas intensidad-tiempo Análisis de las curvas: tipos de trazados Tratamiento con corrientes exponenciales Electrodiagnóstico: conclusiones Índice Electrodiagnóstico de estimulación UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

3 Electrodiagnóstico de estimulación Electrodos UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

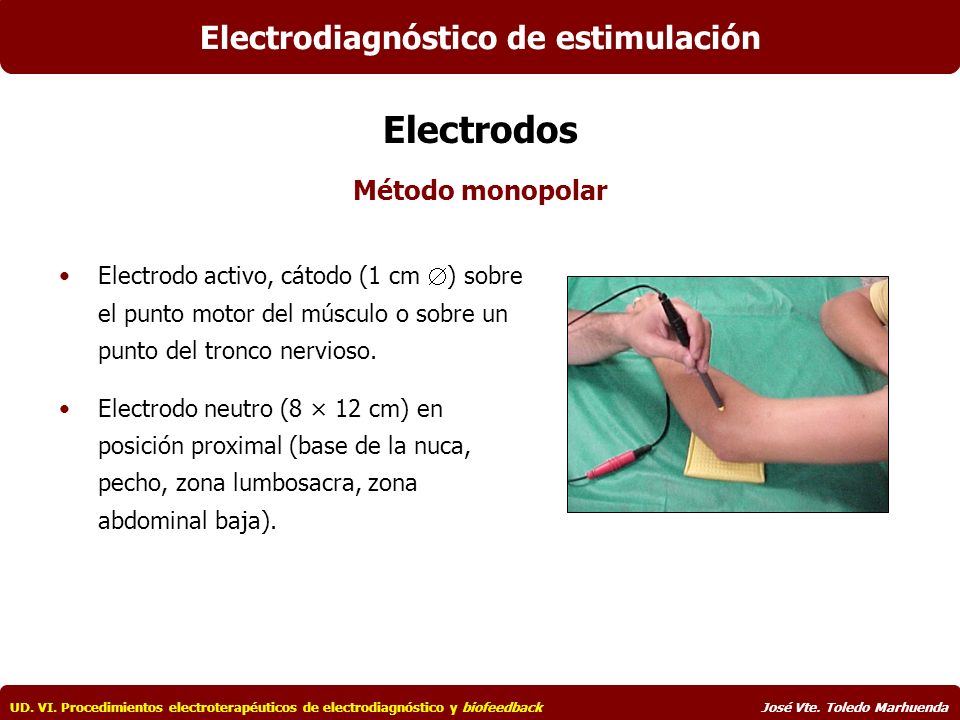

4 Método monopolar Electrodo activo, cátodo (1 cm  ) sobre el punto motor del músculo o sobre un punto del tronco nervioso. Electrodo neutro (8 × 12 cm) en posición proximal (base de la nuca, pecho, zona lumbosacra, zona abdominal baja). Electrodiagnóstico de estimulación Electrodos UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

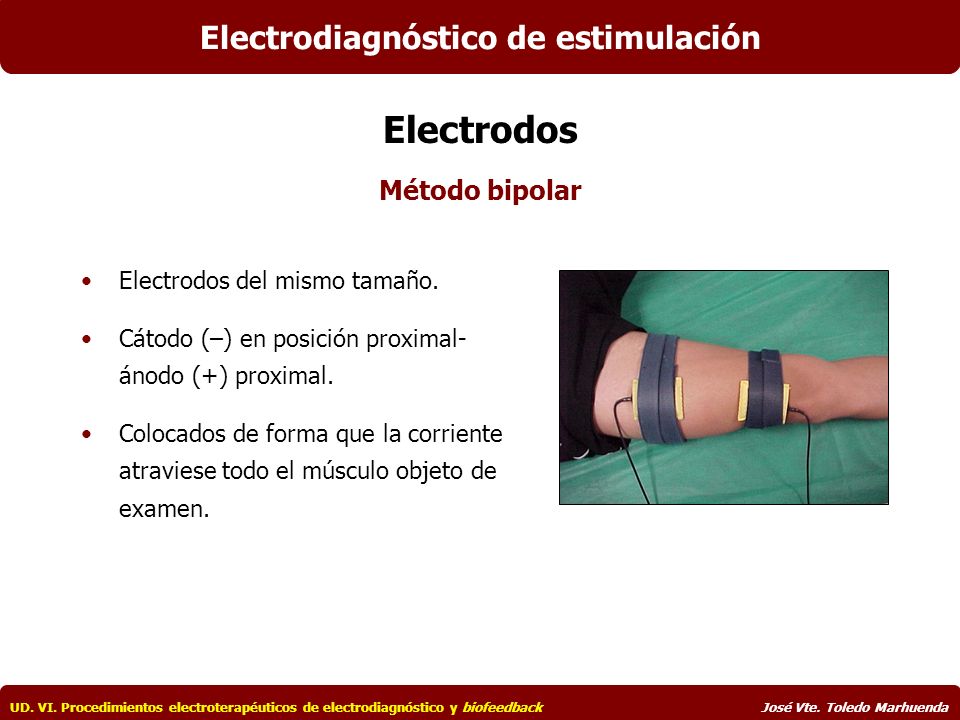

5 Electrodos del mismo tamaño. Cátodo (–) en posición proximal- ánodo (+) proximal. Colocados de forma que la corriente atraviese todo el músculo objeto de examen. Electrodiagnóstico de estimulación Método bipolar Electrodos UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

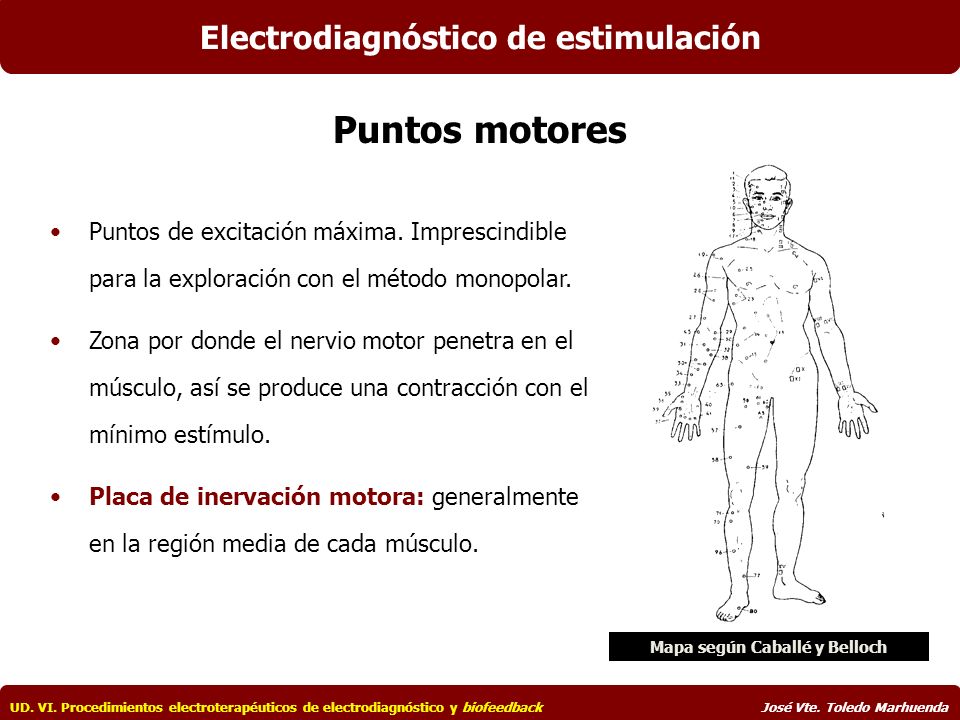

6 Puntos de excitación máxima. Imprescindible para la exploración con el método monopolar. Zona por donde el nervio motor penetra en el músculo, así se produce una contracción con el mínimo estímulo. Placa de inervación motora: generalmente en la región media de cada músculo. Mapa según Caballé y Belloch Electrodiagnóstico de estimulación Puntos motores UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

7 Aplicamos estímulos de duraciones de impulsos decrecientes a través de unos electrodos. Estímulos rectangulares o exponenciales. Duración de impulsos entre 1.000 y 0,05 ms. Intensidad de cada impulso, suficiente para provocar una mínima contracción muscular, visible o palpable. El intervalo, pausa, entre impulsos es de entre 1.000 y 5.000 ms. Electrodiagnóstico de estimulación Obtención de las curvas intensidad-tiempo UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

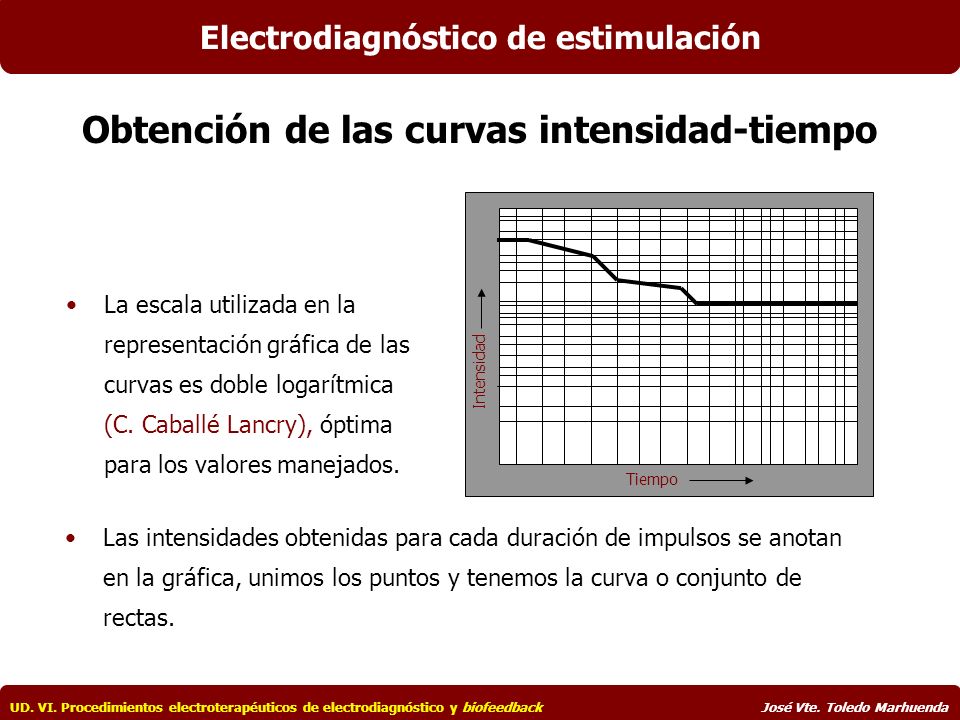

8 La escala utilizada en la representación gráfica de las curvas es doble logarítmica (C. Caballé Lancry), óptima para los valores manejados. Las intensidades obtenidas para cada duración de impulsos se anotan en la gráfica, unimos los puntos y tenemos la curva o conjunto de rectas. Tiempo Intensidad Electrodiagnóstico de estimulación Obtención de las curvas intensidad-tiempo UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

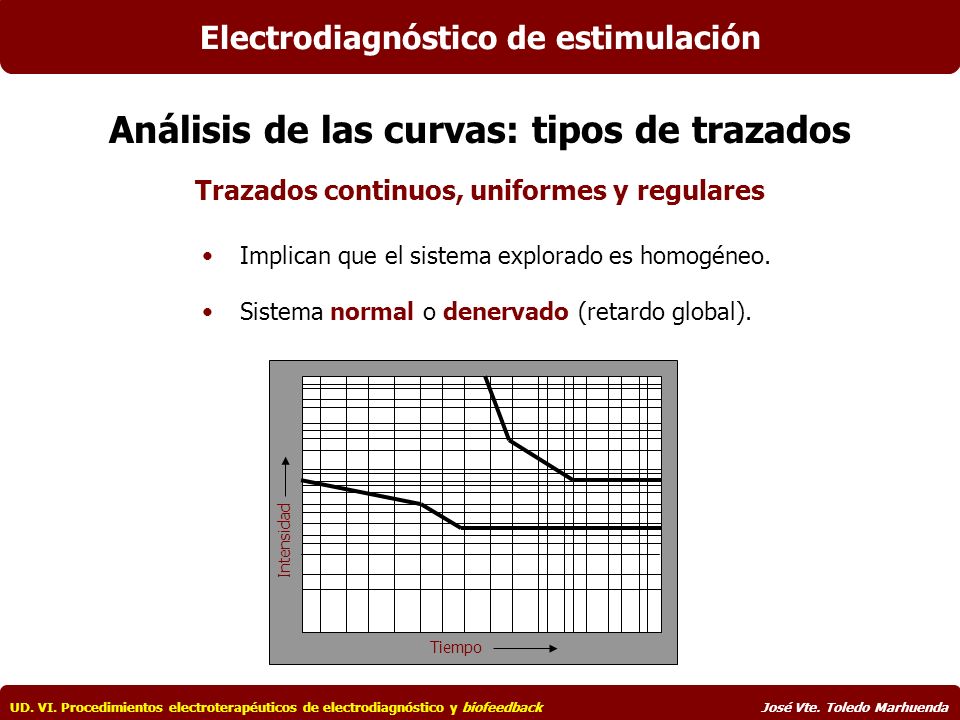

9 Implican que el sistema explorado es homogéneo. Sistema normal o denervado (retardo global). Intensidad Tiempo Electrodiagnóstico de estimulación Trazados continuos, uniformes y regulares Análisis de las curvas: tipos de trazados UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

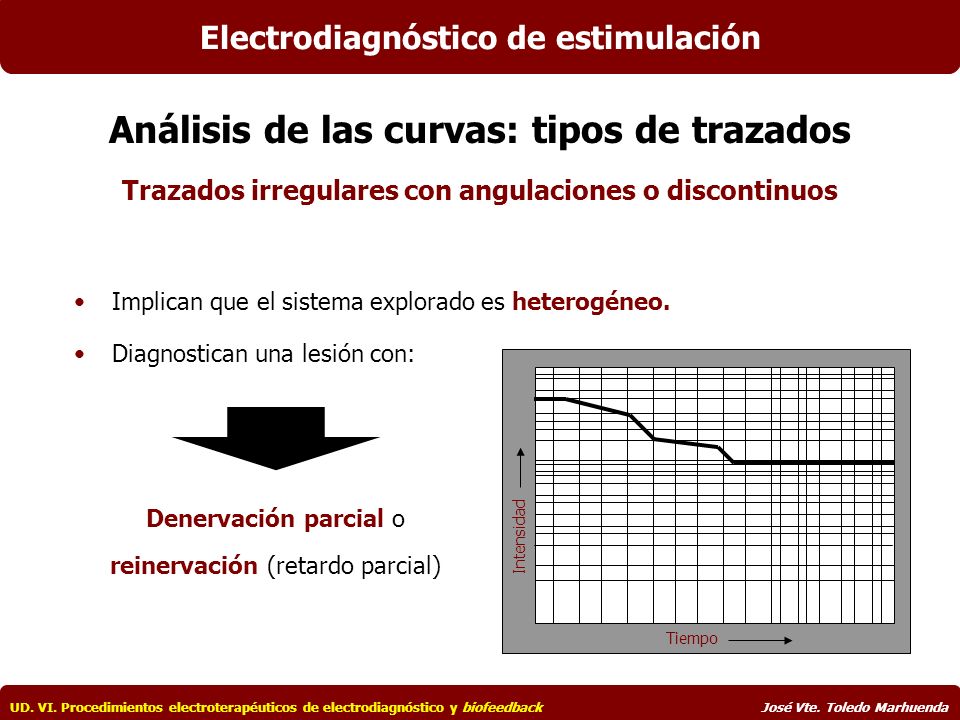

10 Implican que el sistema explorado es heterogéneo. Diagnostican una lesión con: Tiempo Intensidad Denervación parcial o reinervación (retardo parcial) Electrodiagnóstico de estimulación Trazados irregulares con angulaciones o discontinuos Análisis de las curvas: tipos de trazados UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

11 Rama reobásica: línea recta horizontal, llamada de intensidades eficaces, se prolonga hasta el período útil. Tiempo o período útil: tiempo que necesita un impulso rectangular para provocar una mínima contracción: −Tejido muscular sano: 5-10 ms. Rama cronáxica: trazado curvo ascendente, en ella se encuentra la cronaxia. Electrodiagnóstico de estimulación Parámetros de la curva rectangular UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

12 Reobase: intensidad mínima de corriente para conseguir una contracción muscular con impulsos rectangulares de 1.000 ms. Cronaxia: duración de impulso mínima con la que se provoca una contracción muscular visible o palpable con una intensidad doble a la reobase: −Músculos sanos: 0,1 y 1 ms. Electrodiagnóstico de estimulación Parámetros de la curva rectangular UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

13 Duración de impulso (ms) Intensidad (mA) 0,010,020,050,10,20,51251020305070100200300500700 1.000 7 25 30 1 1,5 2 2,5 3 4 5 6 8 9 10 15 40 50 60 70 80 Rama reobásica Rama cronáxica Período útil Cronaxia Reobase Electrodiagnóstico de estimulación Parámetros de la curva rectangular UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

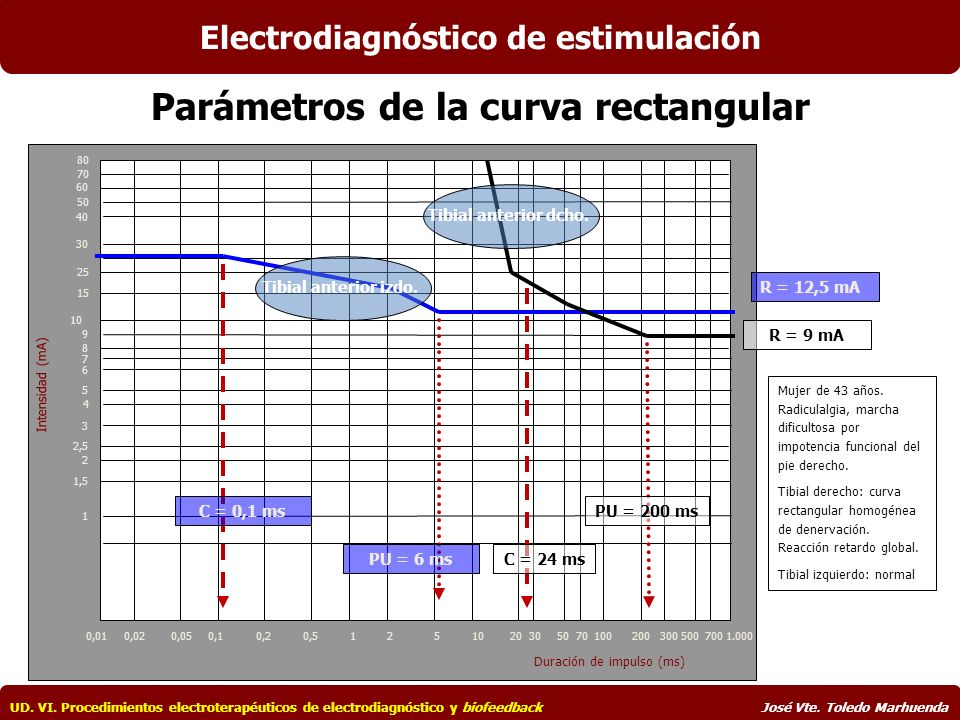

14 Mujer de 43 años. Radiculalgia, marcha dificultosa por impotencia funcional del pie derecho. Tibial derecho: curva rectangular homogénea de denervación. Reacción retardo global. Tibial izquierdo: normal Duración de impulso (ms) Intensidad (mA) 0,010,020,050,10,20,51251020305070100200300 500 700 1.000 7 25 30 1 1,5 2 2,5 3 4 5 6 8 9 10 15 40 50 60 70 80 R = 12,5 mA Tibial anterior izdo. R = 9 mA C = 24 ms Tibial anterior dcho. PU = 200 ms Electrodiagnóstico de estimulación Parámetros de la curva rectangular PU = 6 ms C = 0,1 ms UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

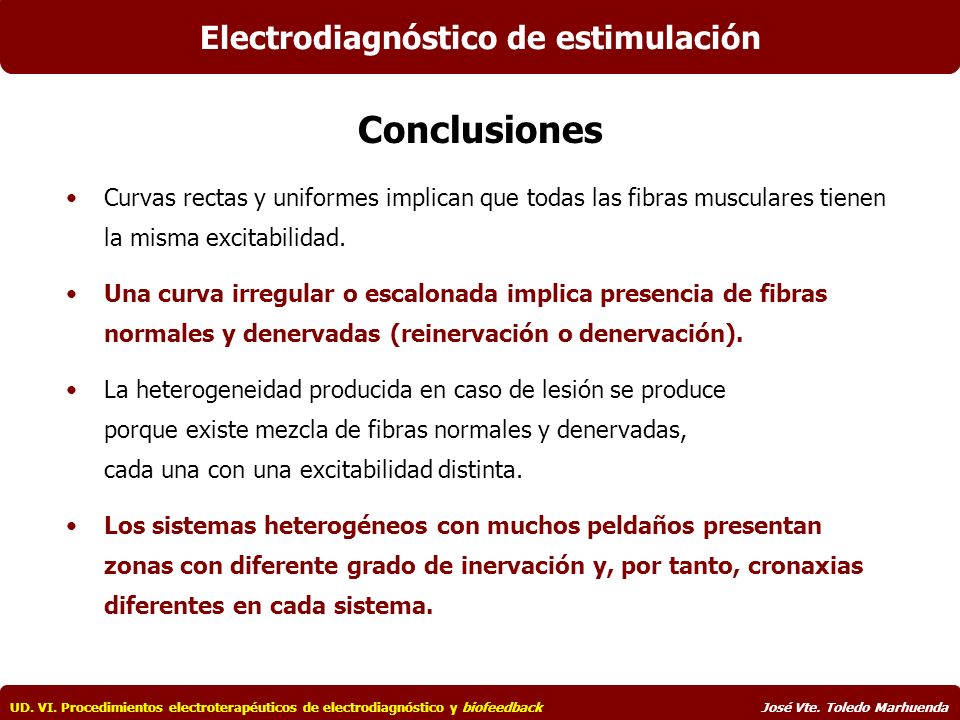

15 Curvas rectas y uniformes implican que todas las fibras musculares tienen la misma excitabilidad. Una curva irregular o escalonada implica presencia de fibras normales y denervadas (reinervación o denervación). La heterogeneidad producida en caso de lesión se produce porque existe mezcla de fibras normales y denervadas, cada una con una excitabilidad distinta. Los sistemas heterogéneos con muchos peldaños presentan zonas con diferente grado de inervación y, por tanto, cronaxias diferentes en cada sistema. Electrodiagnóstico de estimulación Conclusiones UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

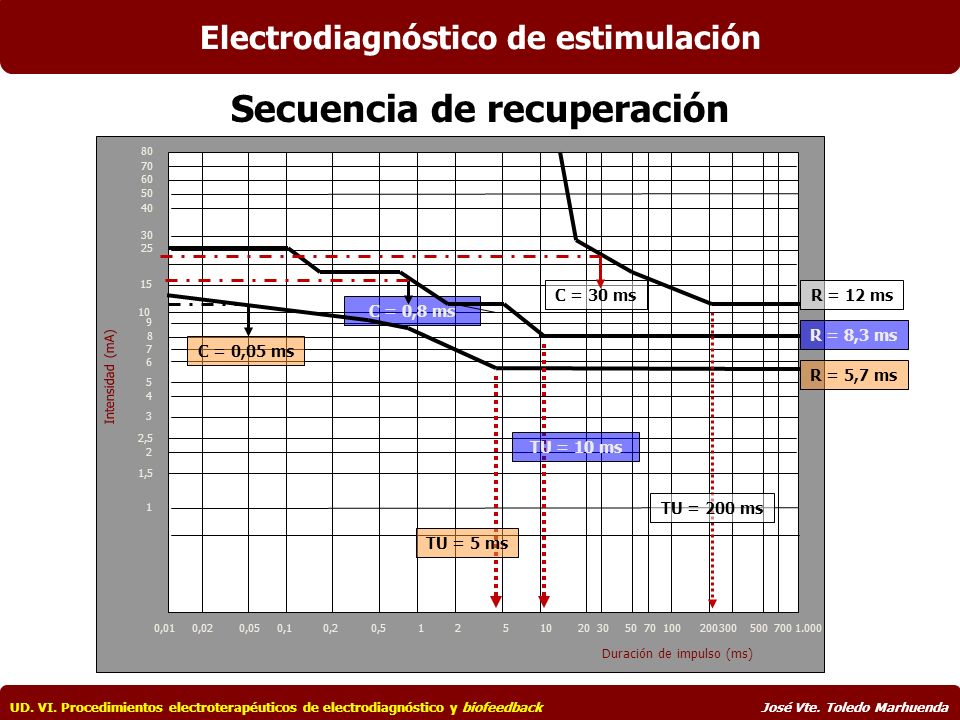

16 Duración de impulso (ms) Intensidad (mA) 0,010,020,050,10,20,51251020305070100200300 500 700 1.000 7 25 30 1 1,5 2 2,5 3 4 5 6 8 9 10 15 40 50 60 70 80 C = 0,8 ms C = 30 ms TU = 5 ms R = 5,7 ms R = 8,3 ms R = 12 ms TU = 10 ms C = 0,05 ms Secuencia de recuperación Electrodiagnóstico de estimulación TU = 200 ms UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

17 Rama descendente: hasta el ángulo de deflexión. Ángulo de deflexión: duración óptima de impulsos para conseguir respuesta motora. Similar al tiempo útil de la curva rectangular: −Normalmente, 20-50 ms. Duración de fase óptima: tiempo que necesita una corriente exponencial para producir una mínima contracción con la mínima intensidad. Electrodiagnóstico de estimulación Parámetros de la curva exponencial UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

18 Rama ascendente: asciende de forma suave. Umbral galvanotétano (UGT): intensidad de corriente para producir una mínima contracción con impulsos exponenciales de 1.000 ms. Triángulo de utilidad terapéutica: −Área triangular que forman las curvas rectangular y exponencial al ser representadas en la gráfica. −Todo valor de tratamiento dentro de esa área producirá contracción selectiva de la musculatura denervada. Electrodiagnóstico de estimulación Parámetros de la curva exponencial UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

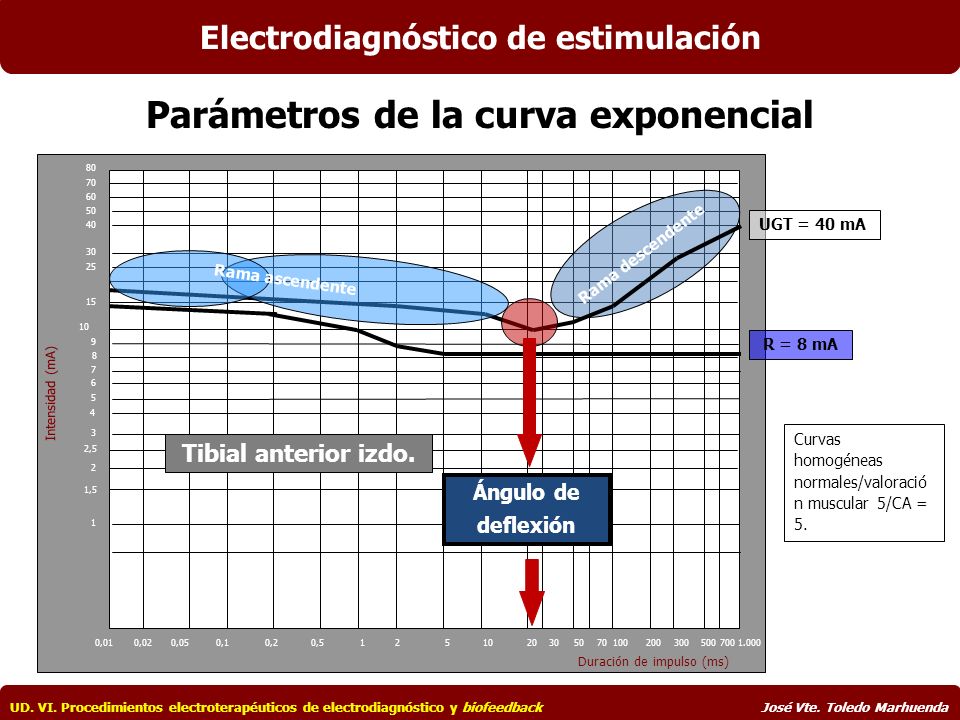

19 Curvas homogéneas normales/valoració n muscular 5/CA = 5. Duración de impulso (ms) Intensidad (mA) 0,01 0,02 0,05 0,1 0,2 0,5 1 2 5 10 20 30 50 70 100 200 300 500 700 1.000 7 25 30 1 1,5 2 2,5 3 4 5 6 8 9 10 15 40 50 60 70 80 UGT = 40 mA Tibial anterior izdo. R = 8 mA Rama ascendente Rama descendente Ángulo de deflexión Electrodiagnóstico de estimulación Parámetros de la curva exponencial UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

20 Coeficiente de acomodación (CA) Criterio de diagnóstico para evaluar la acomodación y, por tanto, la recuperación de una mayor cantidad de fibras musculares. El aumento de dicho coeficiente en sucesivas exploraciones indica mayor capacidad de acomodación (mayor porcentaje de fibras sanas frente a fibras denervadas). Electrodiagnóstico de estimulación Parámetros de la curva exponencial UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

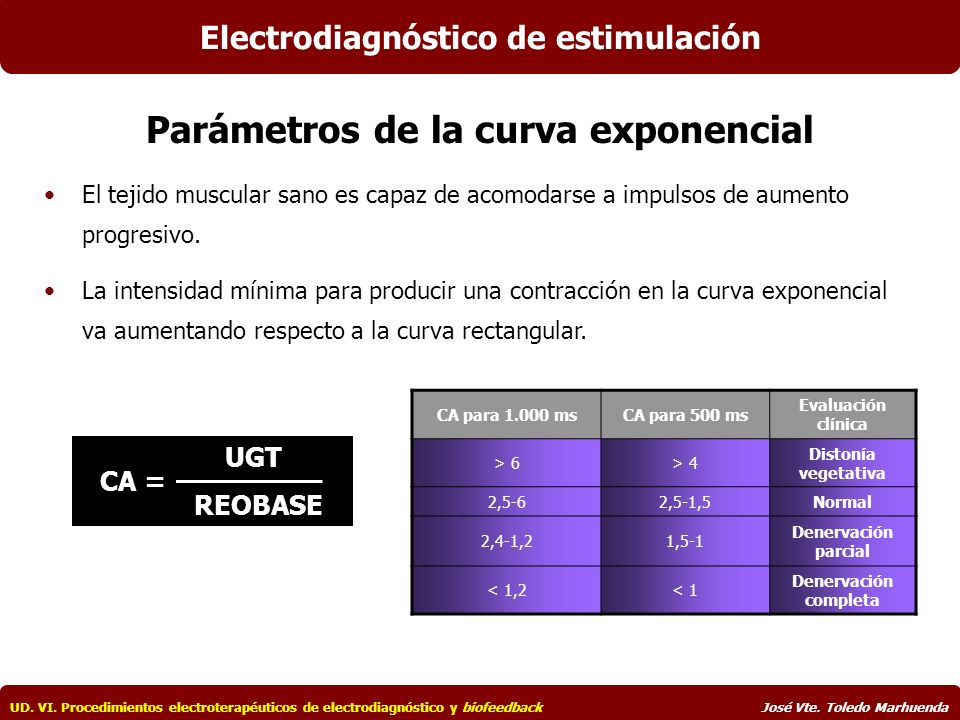

21 El tejido muscular sano es capaz de acomodarse a impulsos de aumento progresivo. La intensidad mínima para producir una contracción en la curva exponencial va aumentando respecto a la curva rectangular. CA para 1.000 msCA para 500 ms Evaluación clínica > 6> 4 Distonía vegetativa 2,5-62,5-1,5Normal 2,4-1,21,5-1 Denervación parcial < 1,2< 1 Denervación completa UGT REOBASE CA = Electrodiagnóstico de estimulación Parámetros de la curva exponencial UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

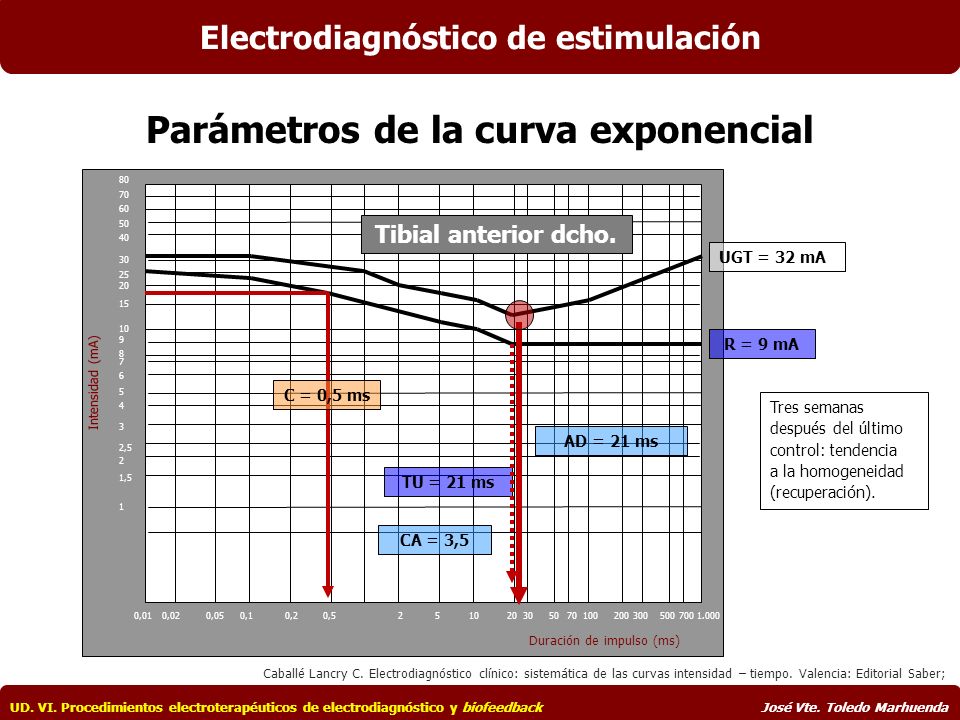

22 Tres semanas después del último control: tendencia a la homogeneidad (recuperación). Duración de impulso (ms) Intensidad (mA) 0,010,02 0,05 0,10,20,525 10 20 305070 100200300 500 700 1.000 7 25 30 1 1,5 2 2,5 3 4 5 6 8 9 10 15 20 40 50 60 70 80 UGT = 32 mA Tibial anterior dcho. R = 9 mA CA = 3,5 AD = 21 ms TU = 21 ms Caballé Lancry C. Electrodiagnóstico clínico: sistemática de las curvas intensidad – tiempo. Valencia: Editorial Saber; 1966. C = 0,5 ms Electrodiagnóstico de estimulación Parámetros de la curva exponencial UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

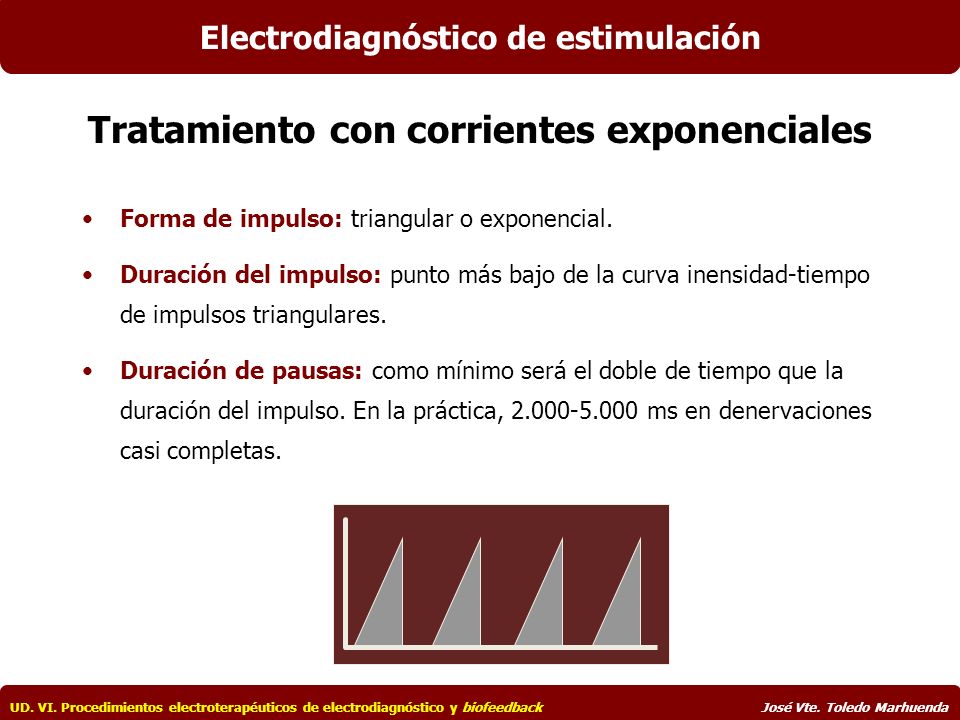

23 Forma de impulso: triangular o exponencial. Duración del impulso: punto más bajo de la curva inensidad-tiempo de impulsos triangulares. Duración de pausas: como mínimo será el doble de tiempo que la duración del impulso. En la práctica, 2.000-5.000 ms en denervaciones casi completas. Electrodiagnóstico de estimulación Tratamiento con corrientes exponenciales UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

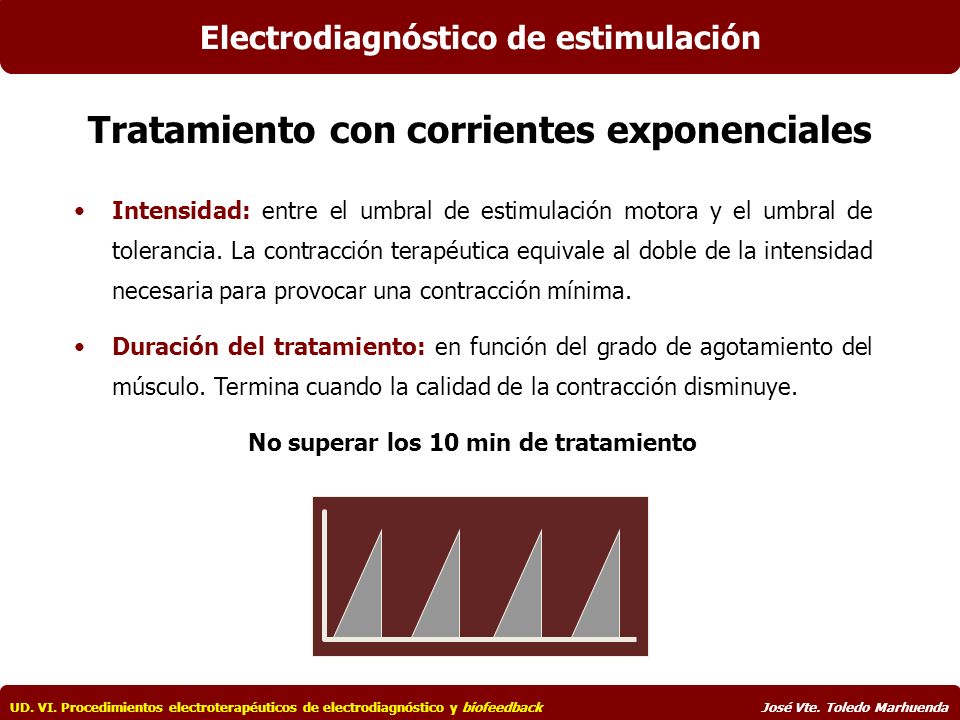

24 Intensidad: entre el umbral de estimulación motora y el umbral de tolerancia. La contracción terapéutica equivale al doble de la intensidad necesaria para provocar una contracción mínima. Duración del tratamiento: en función del grado de agotamiento del músculo. Termina cuando la calidad de la contracción disminuye. No superar los 10 min de tratamiento Electrodiagnóstico de estimulación Tratamiento con corrientes exponenciales UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

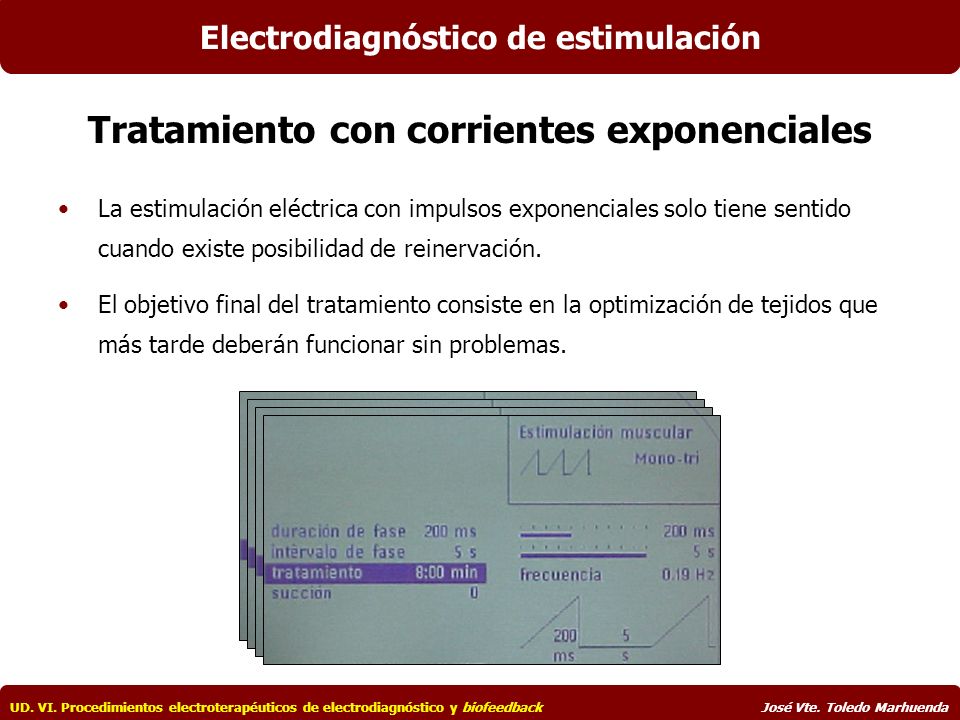

25 La estimulación eléctrica con impulsos exponenciales solo tiene sentido cuando existe posibilidad de reinervación. El objetivo final del tratamiento consiste en la optimización de tejidos que más tarde deberán funcionar sin problemas. Electrodiagnóstico de estimulación Tratamiento con corrientes exponenciales UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda

26 Técnica sencilla, rápida e indolora para el paciente, aunque precisa de un entrenamiento previo. Afirma la afección de una neurona motora periférica y elimina dudas sobre la posibilidad de una afectación central. El estudio de ambas curvas y su comparación a lo largo del tiempo nos orienta en el diagnóstico y el pronóstico. Ofrece datos para un tratamiento selectivo y eficaz. Electrodiagnóstico de estimulación Electrodiagnóstico Conclusiones UD. VI. Procedimientos electroterapéuticos de electrodiagnóstico y biofeedbackJosé Vte. Toledo Marhuenda
