1 Enrutamiento y enrutadores.

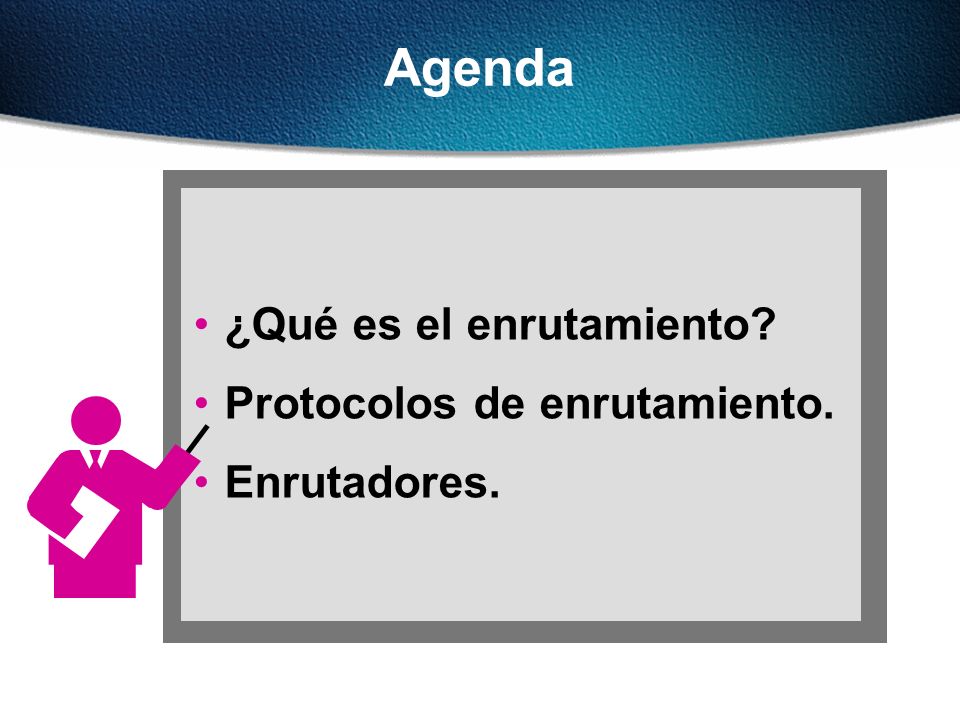

2 Agenda ¿Qué es el enrutamiento? Protocolos de enrutamiento. Enrutadores.

3 www.cisco.com © 1999, Cisco Systems, Inc. ¿Qué es enrutamiento?

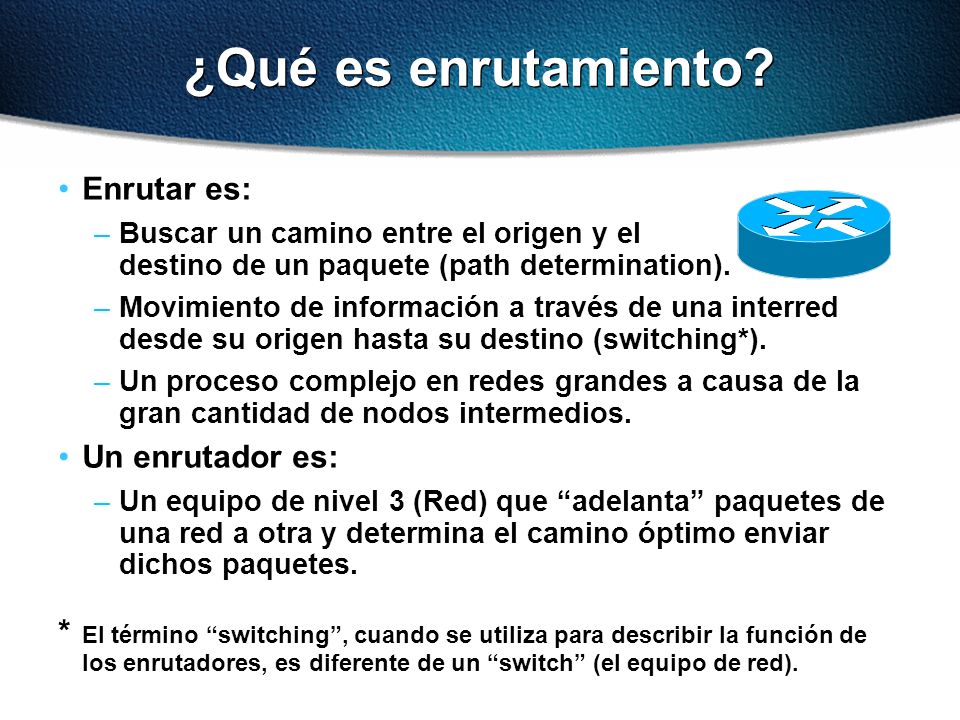

4 Enrutar es: –Buscar un camino entre el origen y el destino de un paquete (path determination). –Movimiento de información a través de una interred desde su origen hasta su destino (switching*). –Un proceso complejo en redes grandes a causa de la gran cantidad de nodos intermedios. Un enrutador es: –Un equipo de nivel 3 (Red) que “adelanta” paquetes de una red a otra y determina el camino óptimo enviar dichos paquetes. * El término “switching”, cuando se utiliza para describir la función de los enrutadores, es diferente de un “switch” (el equipo de red).

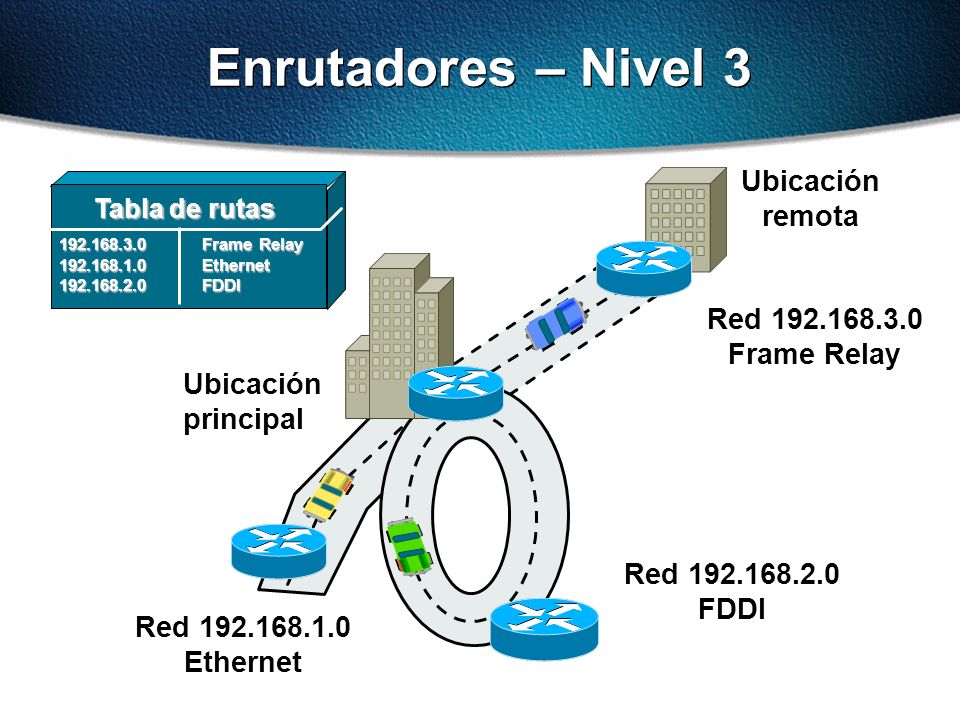

5 Tabla de rutas 192.168.3.0Frame Relay 192.168.1.0Ethernet 192.168.2.0FDDI Red 192.168.2.0 FDDI Red 192.168.3.0 Frame Relay Ubicación remota Red 192.168.1.0 Ethernet Ubicación principal Enrutadores – Nivel 3

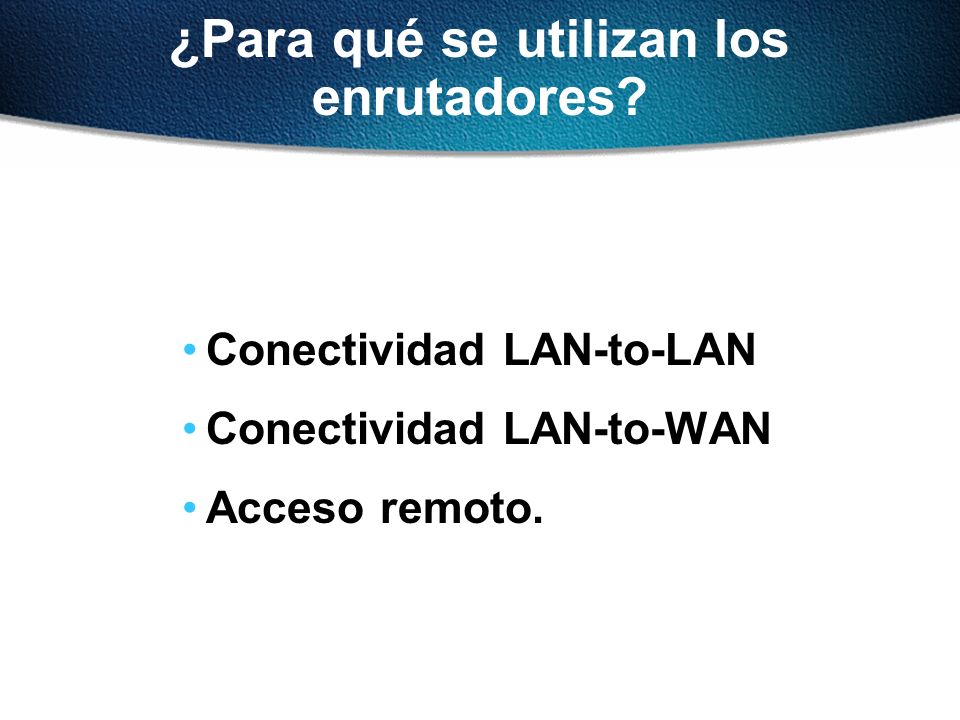

6 Conectividad LAN-to-LAN Conectividad LAN-to-WAN Acceso remoto. ¿Para qué se utilizan los enrutadores?

7 Conectividad LAN-to-LAN Los enrutadores encapsulan y desencapsulan los paquetes de datos cuando son transferidos del sistema X al sistema Y. XY A A B B C C Presentación Enlace Físico Enlace Físico A B C Enlace Físico Enlace Red Transporte Sesión Presentación Aplicación Físico Enlace Red Transporte Sesión Aplicación Físico Red

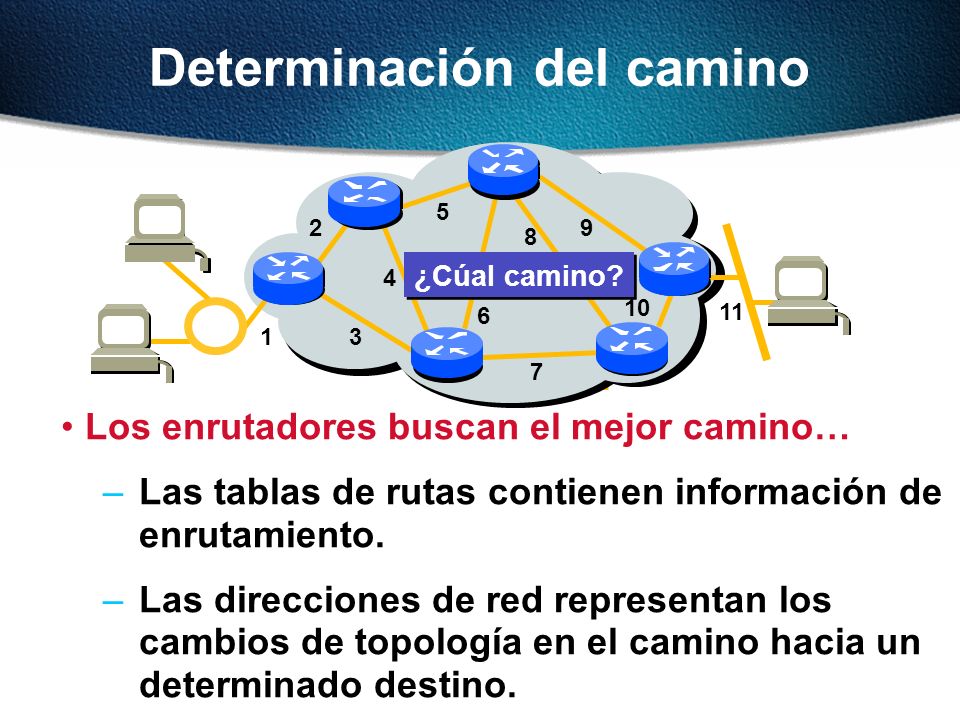

8 Determinación del camino 1 2 3 4 5 6 7 8 9 10 11 Los enrutadores buscan el mejor camino… –Las tablas de rutas contienen información de enrutamiento. –Las direcciones de red representan los cambios de topología en el camino hacia un determinado destino. ¿Cúal camino?

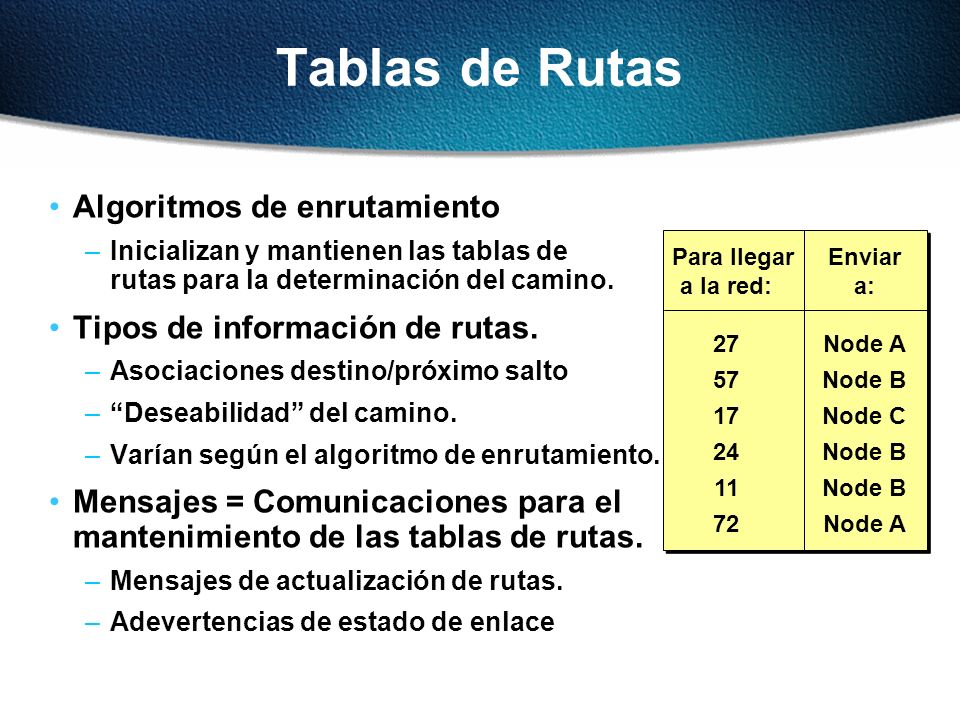

9 Tablas de Rutas Algoritmos de enrutamiento –Inicializan y mantienen las tablas de rutas para la determinación del camino. Tipos de información de rutas. –Asociaciones destino/próximo salto –“Deseabilidad” del camino. –Varían según el algoritmo de enrutamiento. Mensajes = Comunicaciones para el mantenimiento de las tablas de rutas. –Mensajes de actualización de rutas. –Adevertencias de estado de enlace Para llegarEnviar a la red:a: 27Node A 57Node B 17Node C 24Node B 11Node B 72Node A Para llegarEnviar a la red:a: 27Node A 57Node B 17Node C 24Node B 11Node B 72Node A

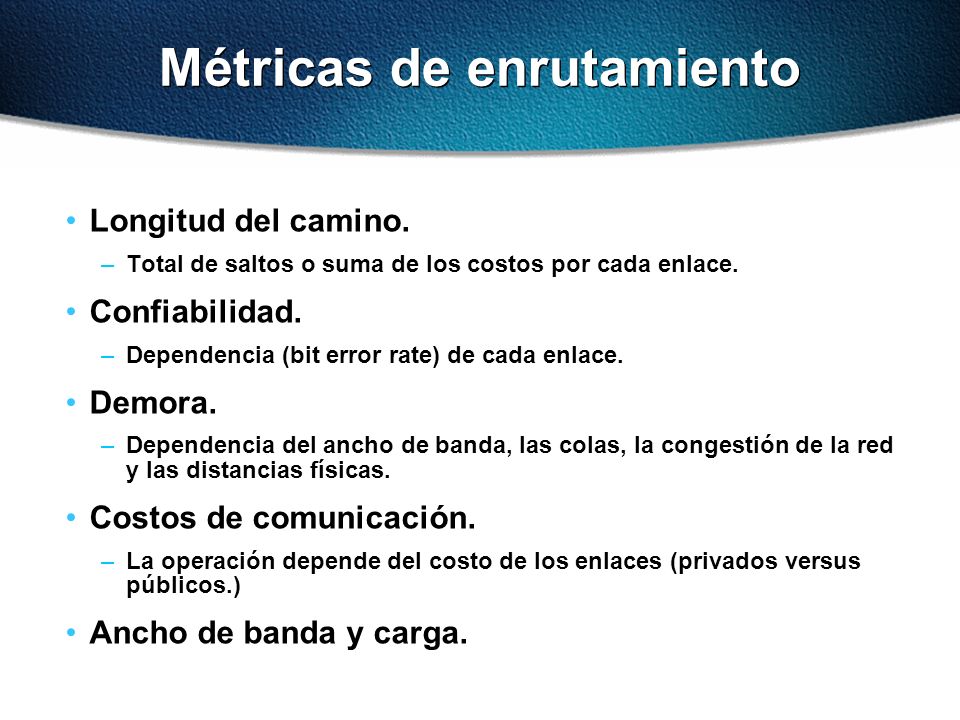

10 Métricas de enrutamiento Longitud del camino. –Total de saltos o suma de los costos por cada enlace. Confiabilidad. –Dependencia (bit error rate) de cada enlace. Demora. –Dependencia del ancho de banda, las colas, la congestión de la red y las distancias físicas. Costos de comunicación. –La operación depende del costo de los enlaces (privados versus públicos.) Ancho de banda y carga.

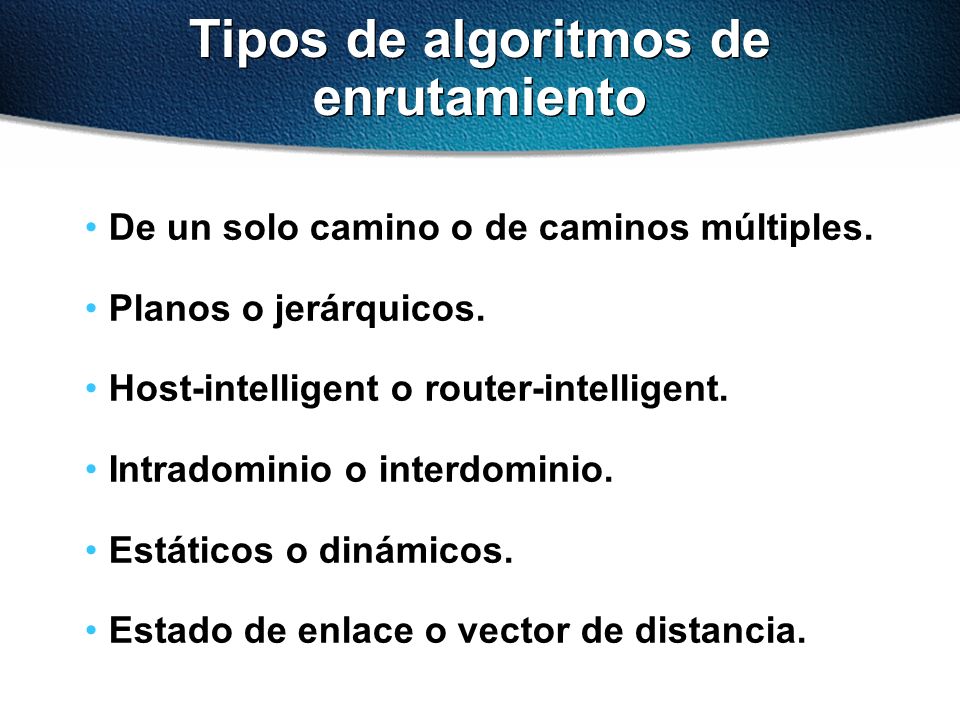

11 Tipos de algoritmos de enrutamiento De un solo camino o de caminos múltiples. Planos o jerárquicos. Host-intelligent o router-intelligent. Intradominio o interdominio. Estáticos o dinámicos. Estado de enlace o vector de distancia.

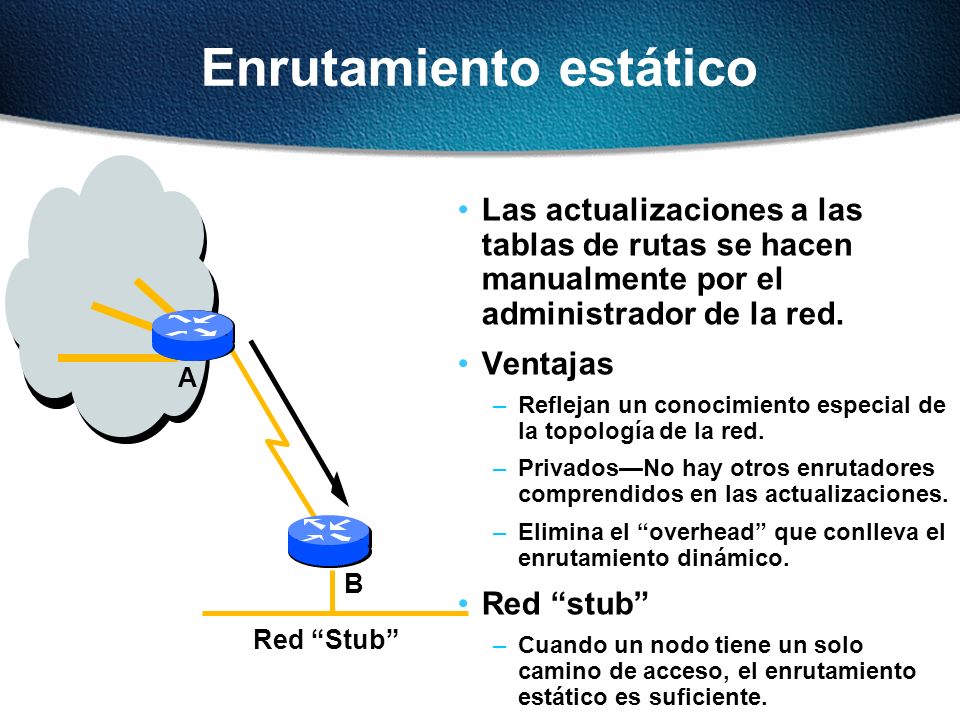

12 Enrutamiento estático Red “Stub” A B Las actualizaciones a las tablas de rutas se hacen manualmente por el administrador de la red. Ventajas –Reflejan un conocimiento especial de la topología de la red. –Privados—No hay otros enrutadores comprendidos en las actualizaciones. –Elimina el “overhead” que conlleva el enrutamiento dinámico. Red “stub” –Cuando un nodo tiene un solo camino de acceso, el enrutamiento estático es suficiente.

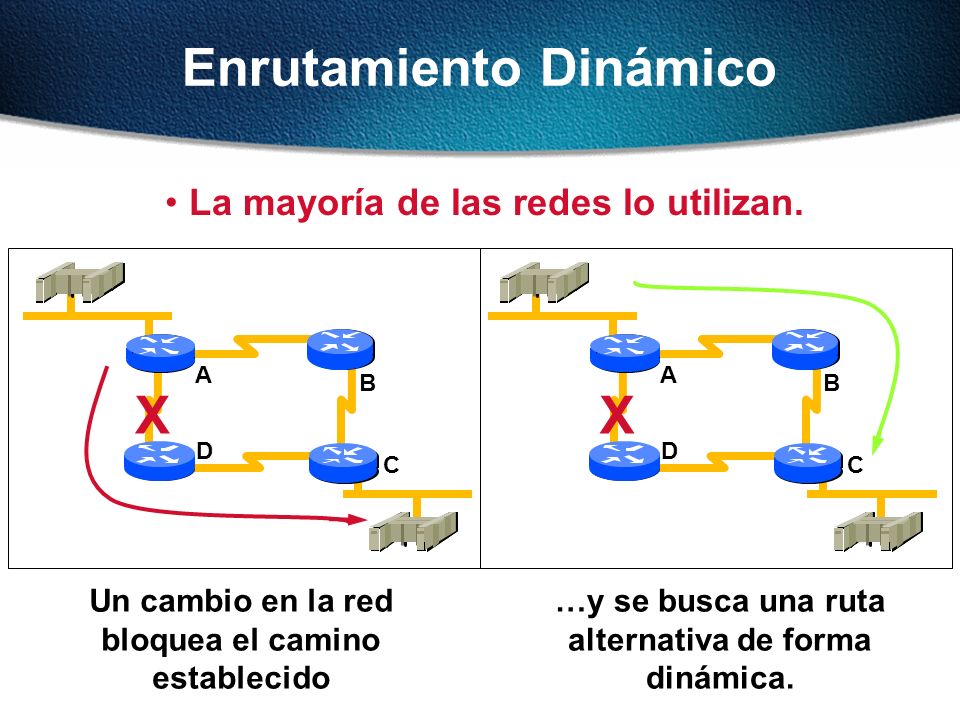

13 Enrutamiento Dinámico Un cambio en la red bloquea el camino establecido A B C D X A B C D X …y se busca una ruta alternativa de forma dinámica. La mayoría de las redes lo utilizan.

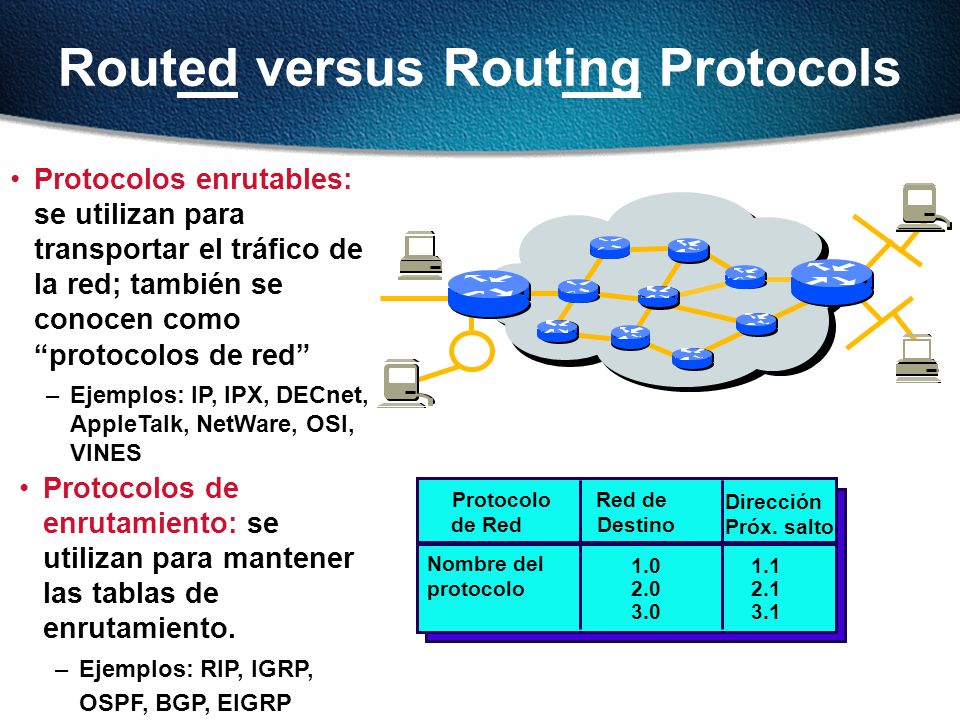

14 Routed versus Routing Protocols Protocolos enrutables: se utilizan para transportar el tráfico de la red; también se conocen como “protocolos de red” – –Ejemplos: IP, IPX, DECnet, AppleTalk, NetWare, OSI, VINES 1.0 2.0 3.0 1.1 2.1 3.1 Red de Destino Protocolo de Red Nombre del protocolo Dirección Próx. salto Protocolos de enrutamiento: se utilizan para mantener las tablas de enrutamiento. – –Ejemplos: RIP, IGRP, OSPF, BGP, EIGRP

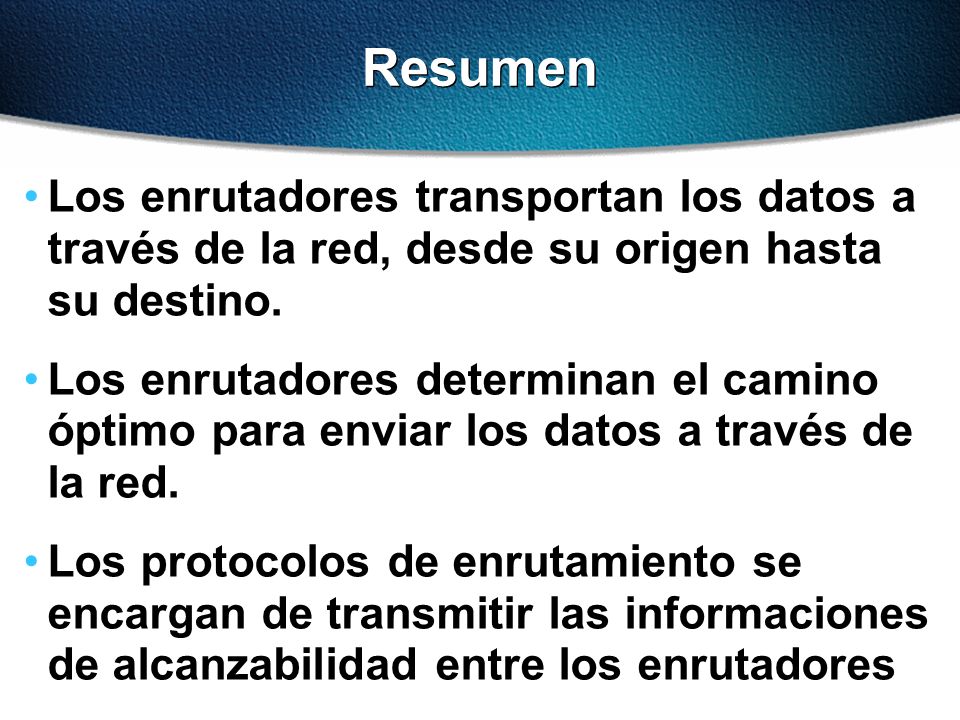

15 Resumen Los enrutadores transportan los datos a través de la red, desde su origen hasta su destino. Los enrutadores determinan el camino óptimo para enviar los datos a través de la red. Los protocolos de enrutamiento se encargan de transmitir las informaciones de alcanzabilidad entre los enrutadores

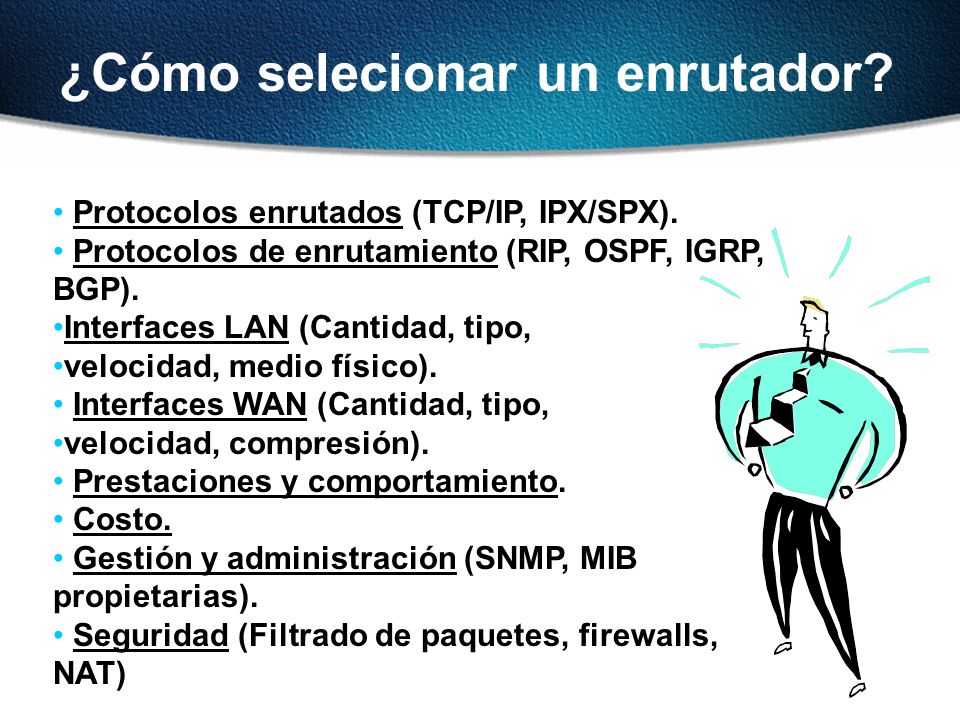

16 Protocolos enrutados (TCP/IP, IPX/SPX). Protocolos de enrutamiento (RIP, OSPF, IGRP, BGP). Interfaces LAN (Cantidad, tipo, velocidad, medio físico). Interfaces WAN (Cantidad, tipo, velocidad, compresión). Prestaciones y comportamiento. Costo. Gestión y administración (SNMP, MIB propietarias). Seguridad (Filtrado de paquetes, firewalls, NAT) ¿Cómo selecionar un enrutador?

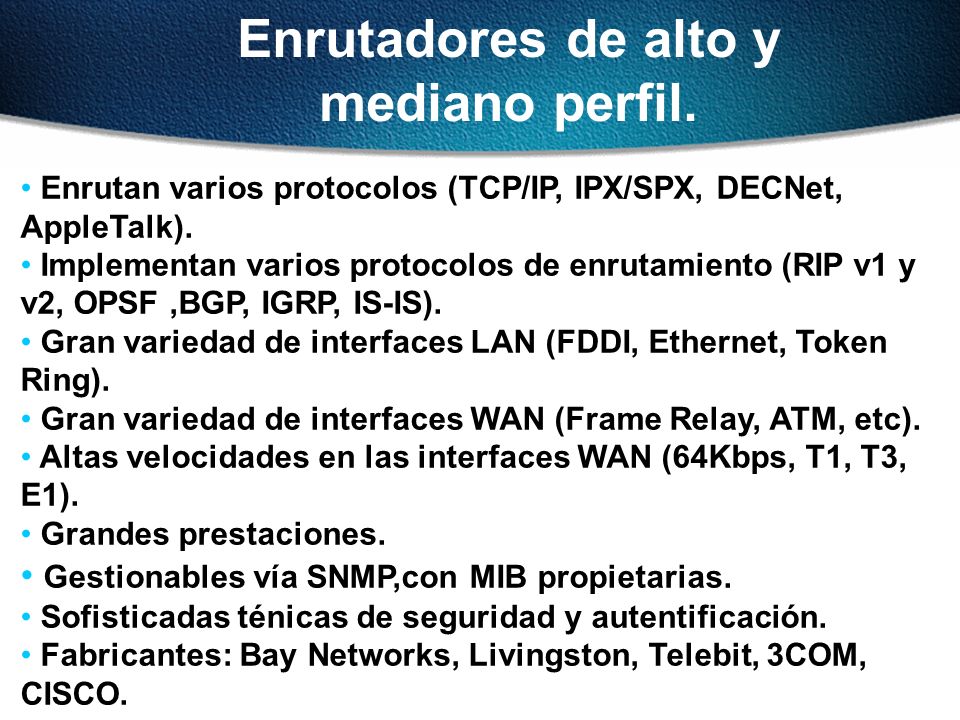

17 Enrutan varios protocolos (TCP/IP, IPX/SPX, DECNet, AppleTalk). Implementan varios protocolos de enrutamiento (RIP v1 y v2, OPSF,BGP, IGRP, IS-IS). Gran variedad de interfaces LAN (FDDI, Ethernet, Token Ring). Gran variedad de interfaces WAN (Frame Relay, ATM, etc). Altas velocidades en las interfaces WAN (64Kbps, T1, T3, E1). Grandes prestaciones. Gestionables vía SNMP,con MIB propietarias. Sofisticadas ténicas de seguridad y autentificación. Fabricantes: Bay Networks, Livingston, Telebit, 3COM, CISCO. Enrutadores de alto y mediano perfil.

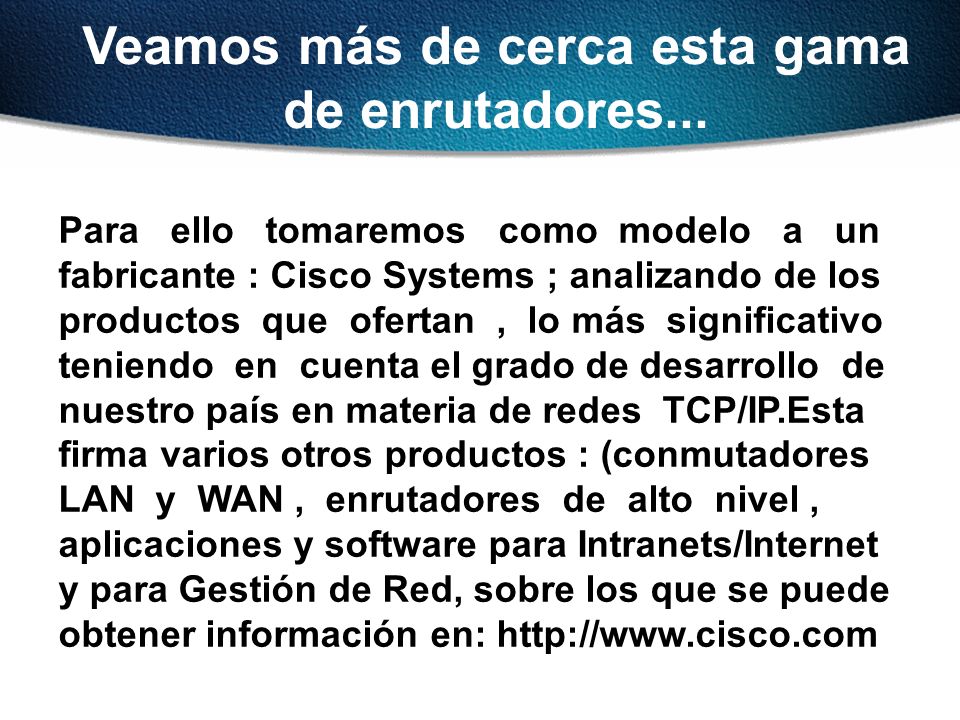

18 Veamos más de cerca esta gama de enrutadores... Para ello tomaremos como modelo a un fabricante : Cisco Systems ; analizando de los productos que ofertan, lo más significativo teniendo en cuenta el grado de desarrollo de nuestro país en materia de redes TCP/IP.Esta firma varios otros productos : (conmutadores LAN y WAN, enrutadores de alto nivel, aplicaciones y software para Intranets/Internet y para Gestión de Red, sobre los que se puede obtener información en: http://www.cisco.com

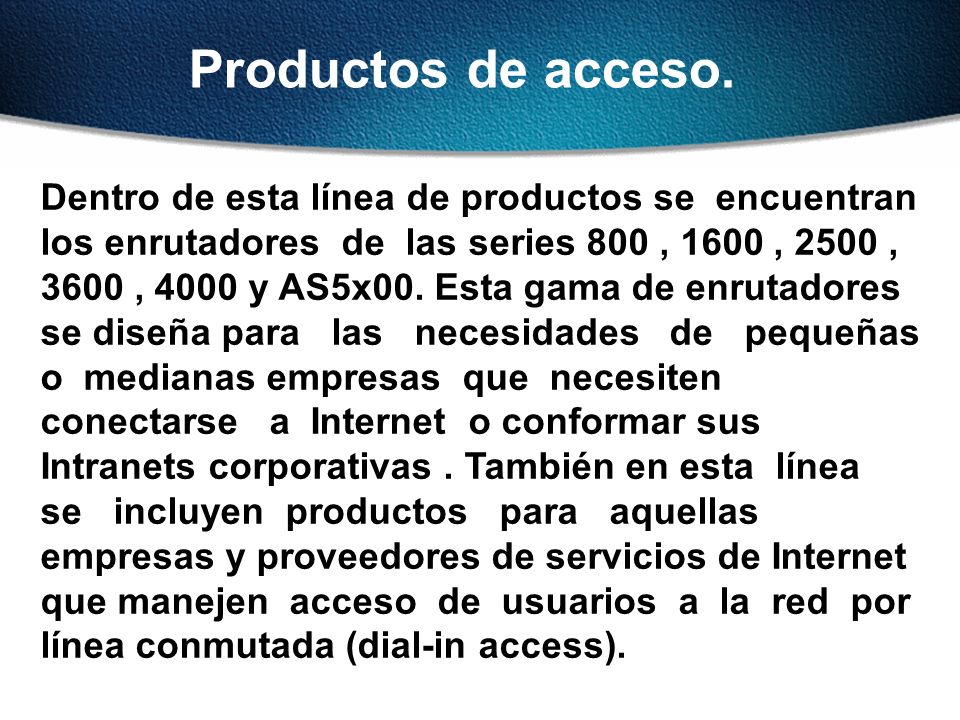

19 Productos de acceso. Dentro de esta línea de productos se encuentran los enrutadores de las series 800, 1600, 2500, 3600, 4000 y AS5x00. Esta gama de enrutadores se diseña para las necesidades de pequeñas o medianas empresas que necesiten conectarse a Internet o conformar sus Intranets corporativas. También en esta línea se incluyen productos para aquellas empresas y proveedores de servicios de Internet que manejen acceso de usuarios a la red por línea conmutada (dial-in access).

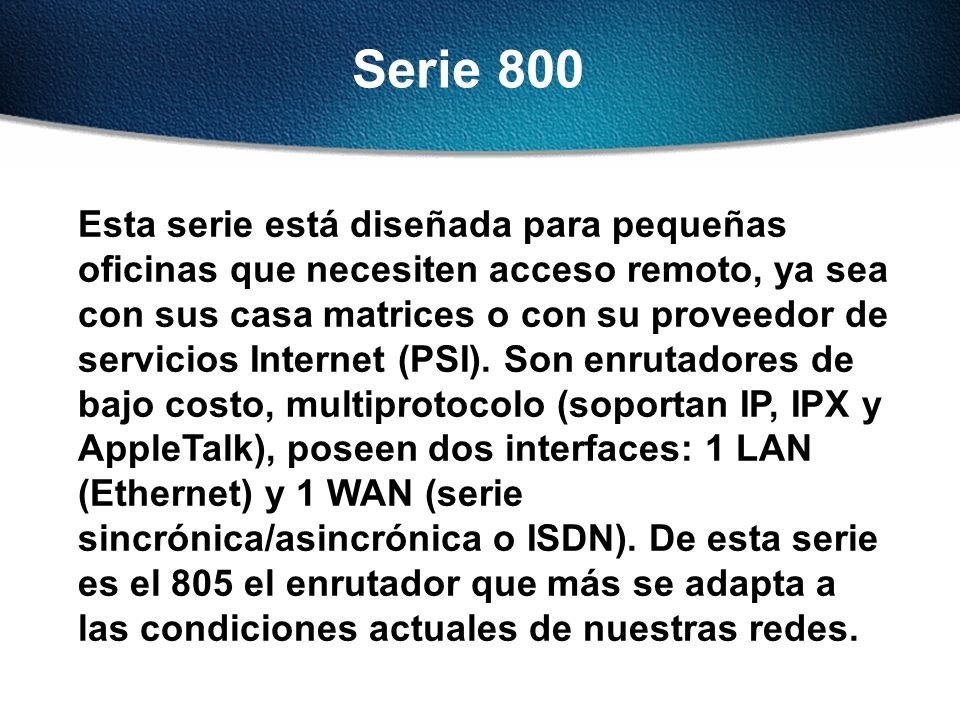

20 Serie 800 Esta serie está diseñada para pequeñas oficinas que necesiten acceso remoto, ya sea con sus casa matrices o con su proveedor de servicios Internet (PSI). Son enrutadores de bajo costo, multiprotocolo (soportan IP, IPX y AppleTalk), poseen dos interfaces: 1 LAN (Ethernet) y 1 WAN (serie sincrónica/asincrónica o ISDN). De esta serie es el 805 el enrutador que más se adapta a las condiciones actuales de nuestras redes.

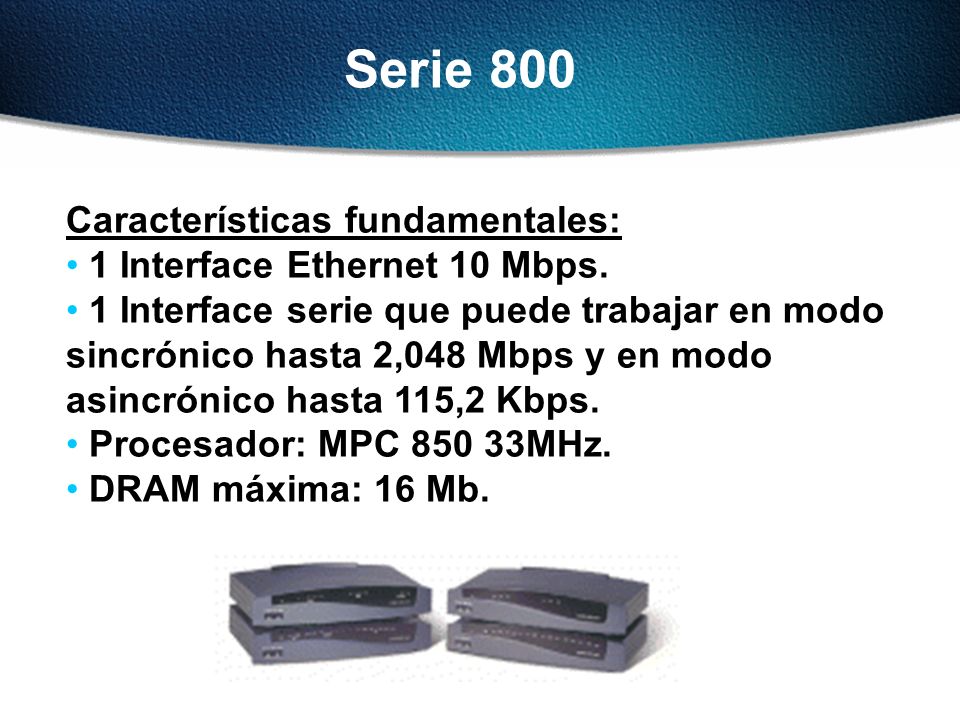

21 Características fundamentales: 1 Interface Ethernet 10 Mbps. 1 Interface serie que puede trabajar en modo sincrónico hasta 2,048 Mbps y en modo asincrónico hasta 115,2 Kbps. Procesador: MPC 850 33MHz. DRAM máxima: 16 Mb. Serie 800

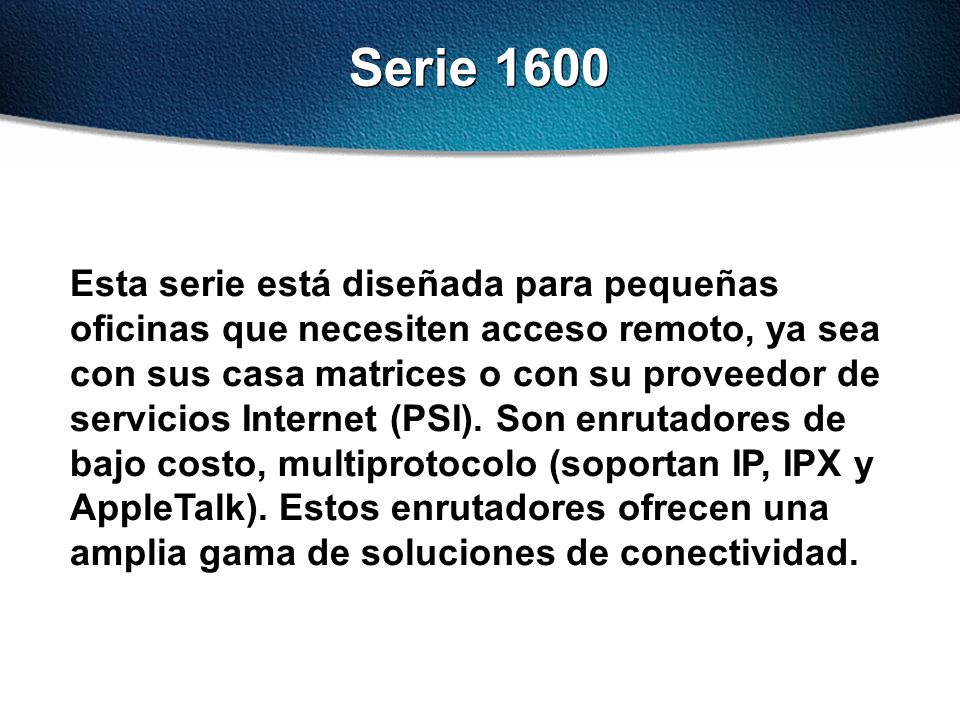

22 Serie 1600 Esta serie está diseñada para pequeñas oficinas que necesiten acceso remoto, ya sea con sus casa matrices o con su proveedor de servicios Internet (PSI). Son enrutadores de bajo costo, multiprotocolo (soportan IP, IPX y AppleTalk). Estos enrutadores ofrecen una amplia gama de soluciones de conectividad.

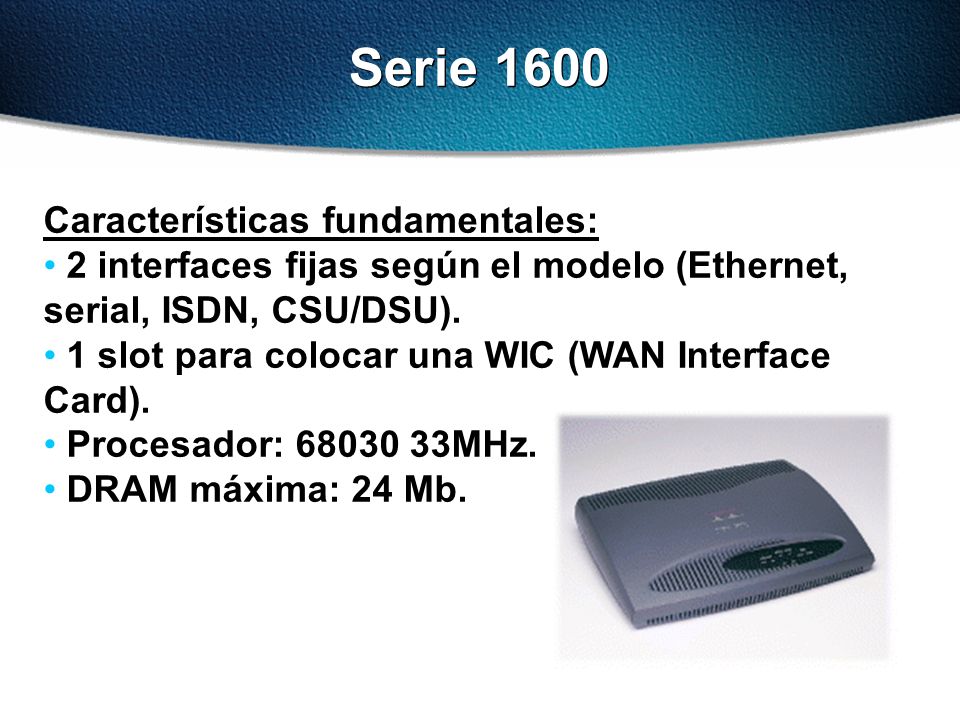

23 Serie 1600 Características fundamentales: 2 interfaces fijas según el modelo (Ethernet, serial, ISDN, CSU/DSU). 1 slot para colocar una WIC (WAN Interface Card). Procesador: 68030 33MHz. DRAM máxima: 24 Mb.

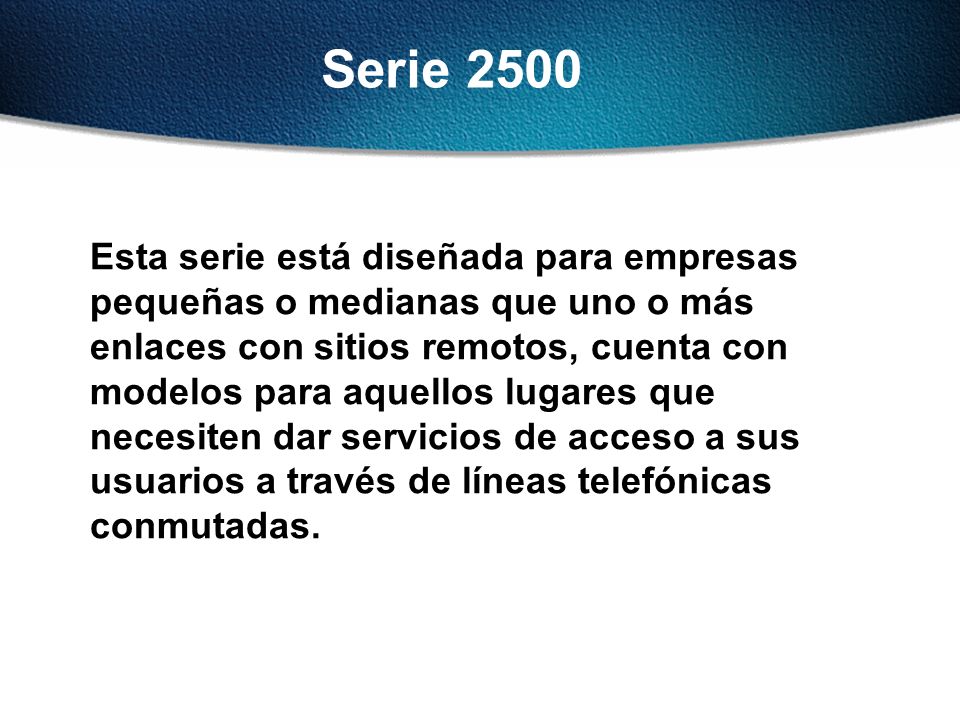

24 Serie 2500 Esta serie está diseñada para empresas pequeñas o medianas que uno o más enlaces con sitios remotos, cuenta con modelos para aquellos lugares que necesiten dar servicios de acceso a sus usuarios a través de líneas telefónicas conmutadas.

25 Serie 2500 Características fundamentales: Son enrutadores multiprotocolos de configuración fija, que constan con al menos dos de las siguientes interfaces:Ethernet, Token Ring, serial sincrónica, serial asincrónica, ISDN BRI o Hub. Procesador: 68030 20MHz. DRAM máxima: 16 Mb.

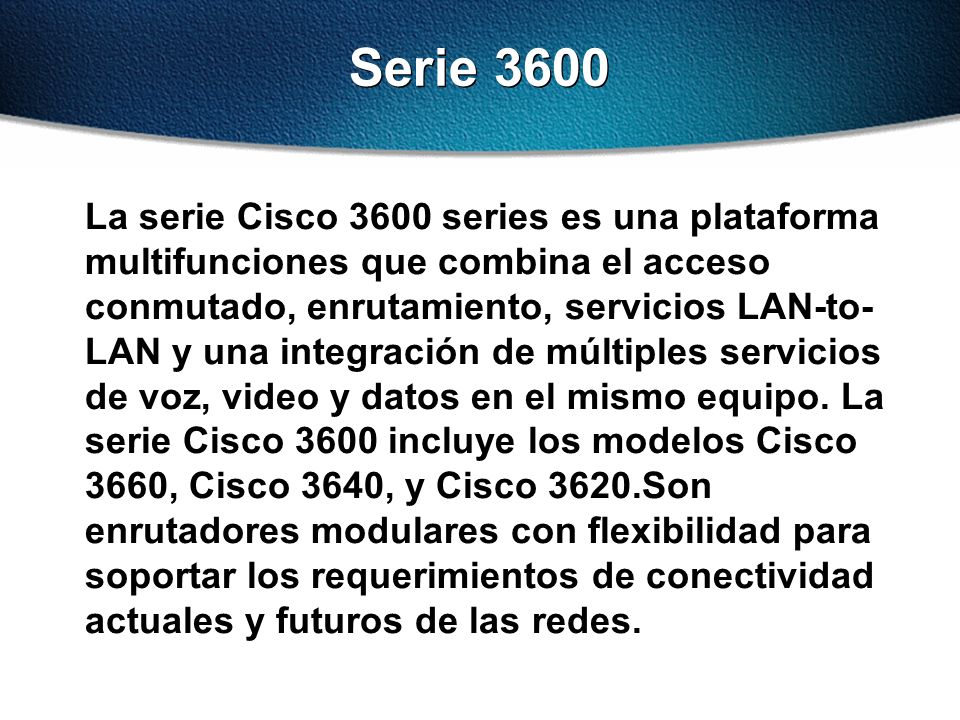

26 Serie 3600 La serie Cisco 3600 series es una plataforma multifunciones que combina el acceso conmutado, enrutamiento, servicios LAN-to- LAN y una integración de múltiples servicios de voz, video y datos en el mismo equipo. La serie Cisco 3600 incluye los modelos Cisco 3660, Cisco 3640, y Cisco 3620.Son enrutadores modulares con flexibilidad para soportar los requerimientos de conectividad actuales y futuros de las redes.

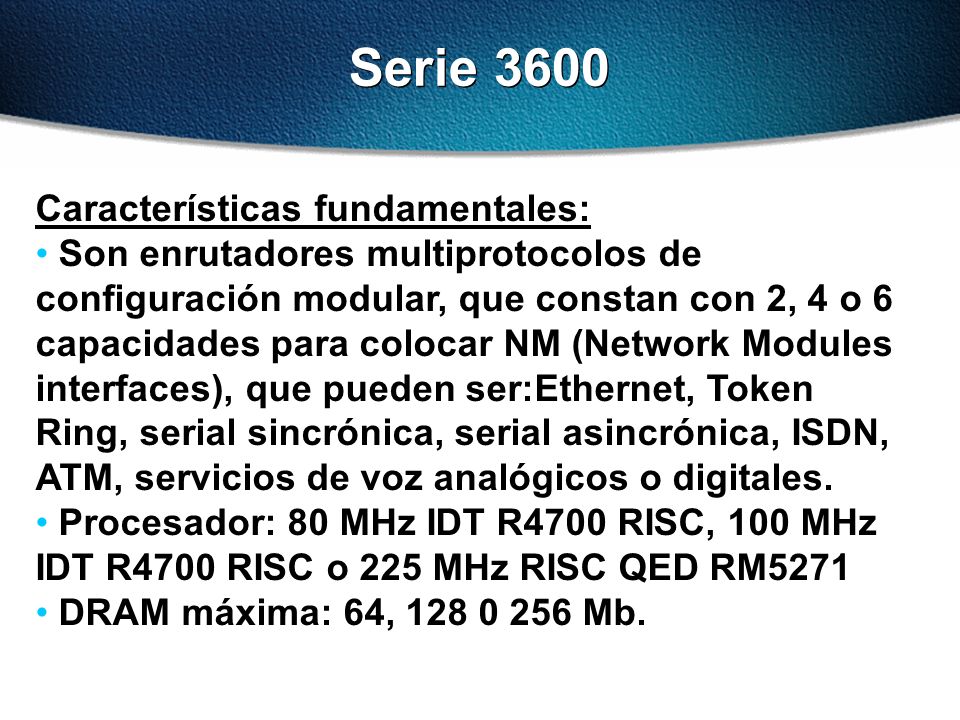

27 Serie 3600 Características fundamentales: Son enrutadores multiprotocolos de configuración modular, que constan con 2, 4 o 6 capacidades para colocar NM (Network Modules interfaces), que pueden ser:Ethernet, Token Ring, serial sincrónica, serial asincrónica, ISDN, ATM, servicios de voz analógicos o digitales. Procesador: 80 MHz IDT R4700 RISC, 100 MHz IDT R4700 RISC o 225 MHz RISC QED RM5271 DRAM máxima: 64, 128 0 256 Mb.

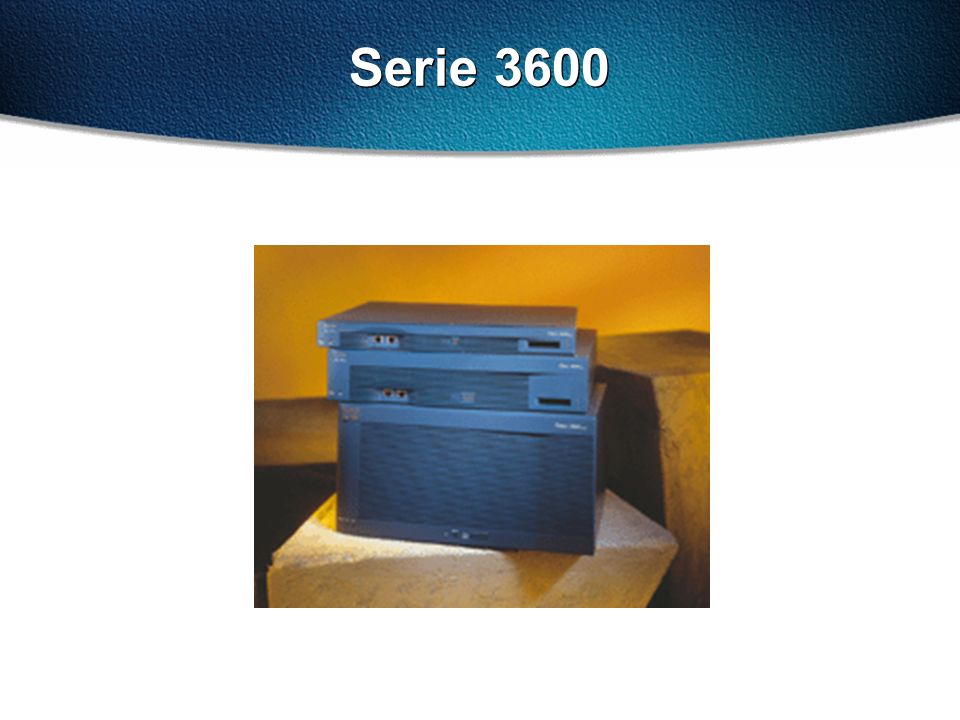

28 Serie 3600

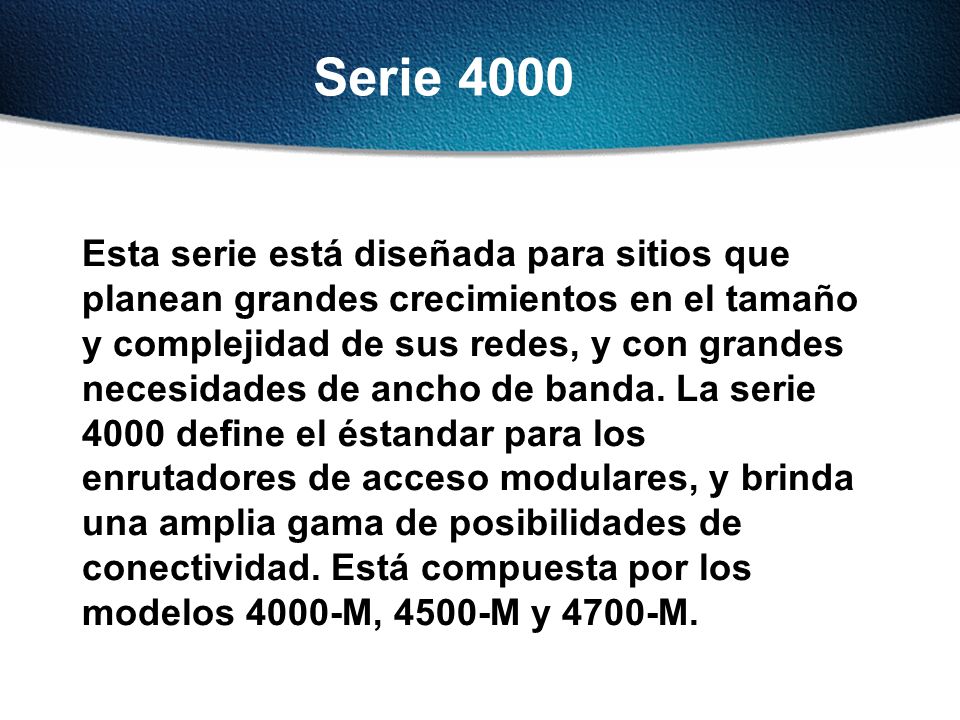

29 Serie 4000 Esta serie está diseñada para sitios que planean grandes crecimientos en el tamaño y complejidad de sus redes, y con grandes necesidades de ancho de banda. La serie 4000 define el éstandar para los enrutadores de acceso modulares, y brinda una amplia gama de posibilidades de conectividad. Está compuesta por los modelos 4000-M, 4500-M y 4700-M.

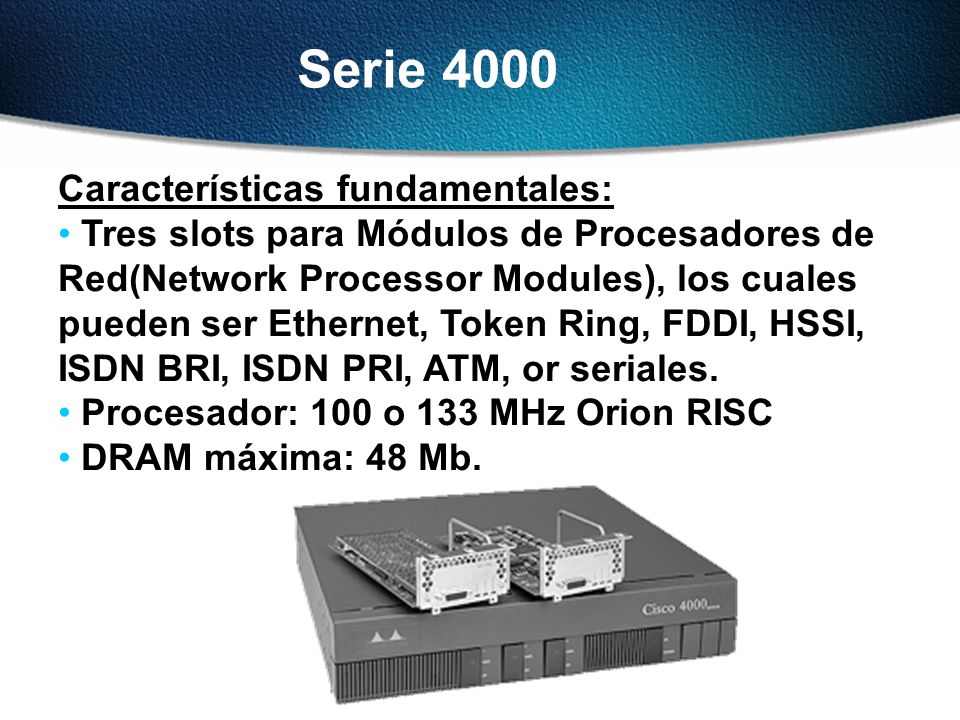

30 Serie 4000 Características fundamentales: Tres slots para Módulos de Procesadores de Red(Network Processor Modules), los cuales pueden ser Ethernet, Token Ring, FDDI, HSSI, ISDN BRI, ISDN PRI, ATM, or seriales. Procesador: 100 o 133 MHz Orion RISC DRAM máxima: 48 Mb.

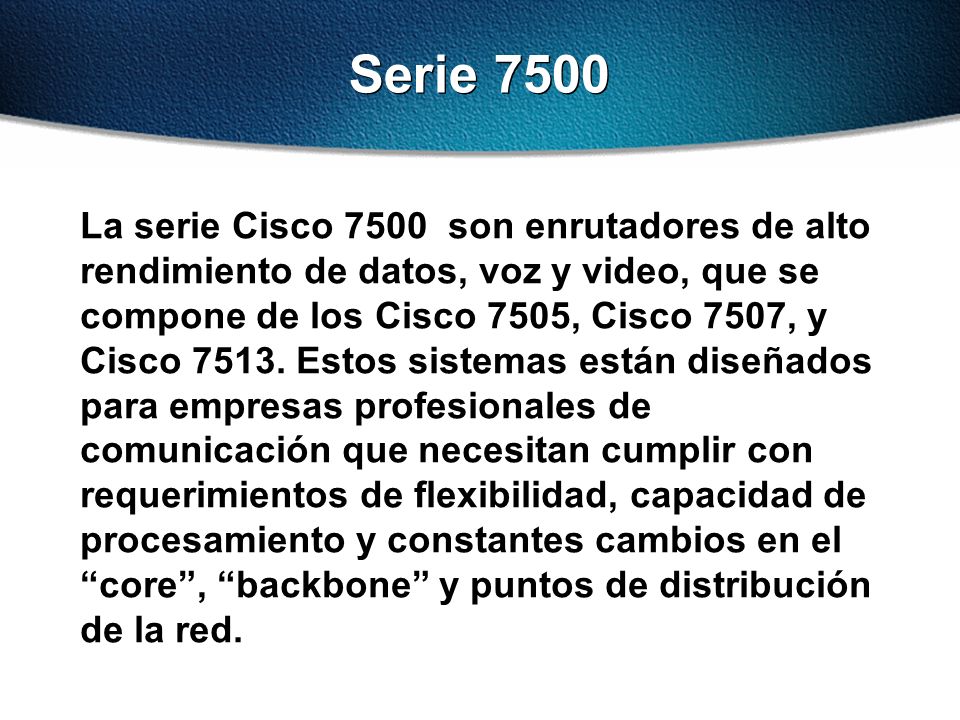

31 Serie 7500 La serie Cisco 7500 son enrutadores de alto rendimiento de datos, voz y video, que se compone de los Cisco 7505, Cisco 7507, y Cisco 7513. Estos sistemas están diseñados para empresas profesionales de comunicación que necesitan cumplir con requerimientos de flexibilidad, capacidad de procesamiento y constantes cambios en el “core”, “backbone” y puntos de distribución de la red.

32 Serie 7500 Características fundamentales: El Cisco 7505 contiene 5 slots (1 slot para el Route Switch Processor (RSP), y 4 slots para los “interface processors”). El Cisco 7507 contiene 7 slots (2 slots for RSPs, y 5 slots para los “interface processors”). El Cisco 7513 contiene 13 slots (2 slots for RSPs, y 11 slots para los “interface processors”). Los “interface processors” pueden soportar cualquier combinación de ATM, multichannel T3, Ethernet, Fast Ethernet, FDDI, IBM channel attachment, multichannel E1 and T1, HSSI, synchronous serial, Token Ring, Packet OC- 3, DPT OC-12 and Gigabit Ethernet interfaces.

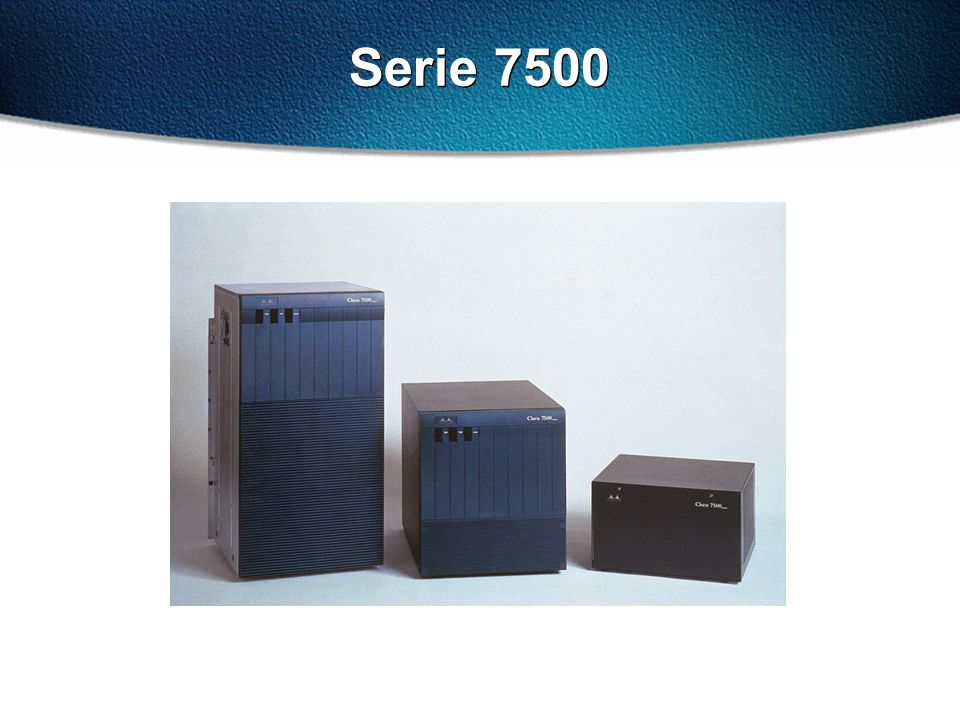

33 Serie 7500

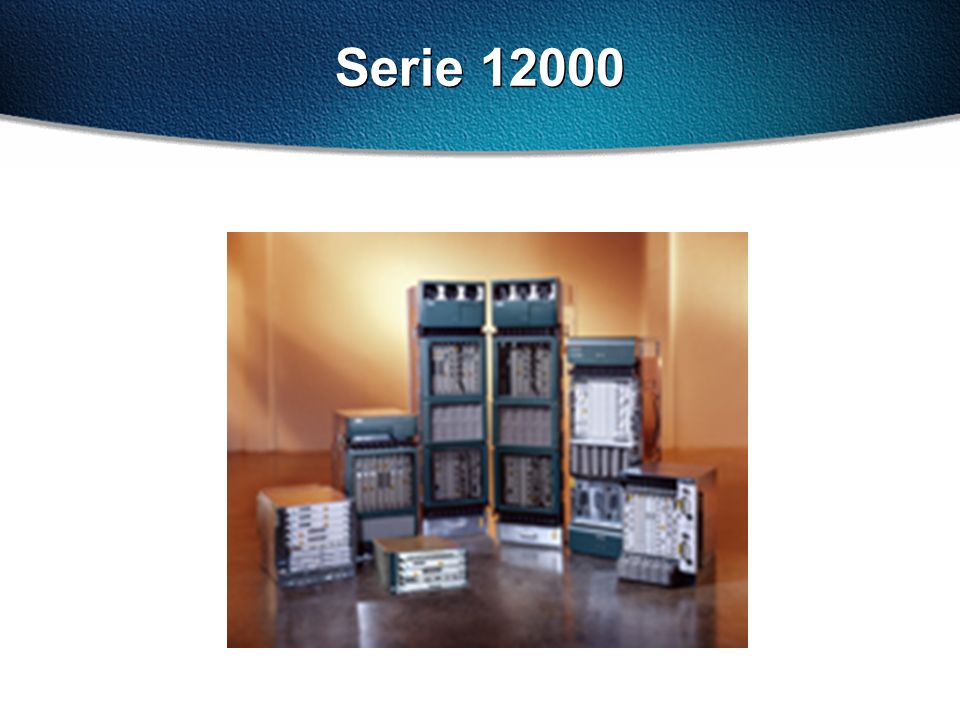

34 Serie 12000

35 Cisco IOS software. Cisco Internetwork Operating System software. Es el sistema operativo con que trabajan los enrutadores Cisco, proporcionándoles funcionalidades comunes, escalabilidad y seguridad. El software Cisco IOS permite la instalación y administración de dichos enrutadores, y garantiza el soporte para una amplia variedad de protocolos, medios de transmisión, servicios y plataformas.

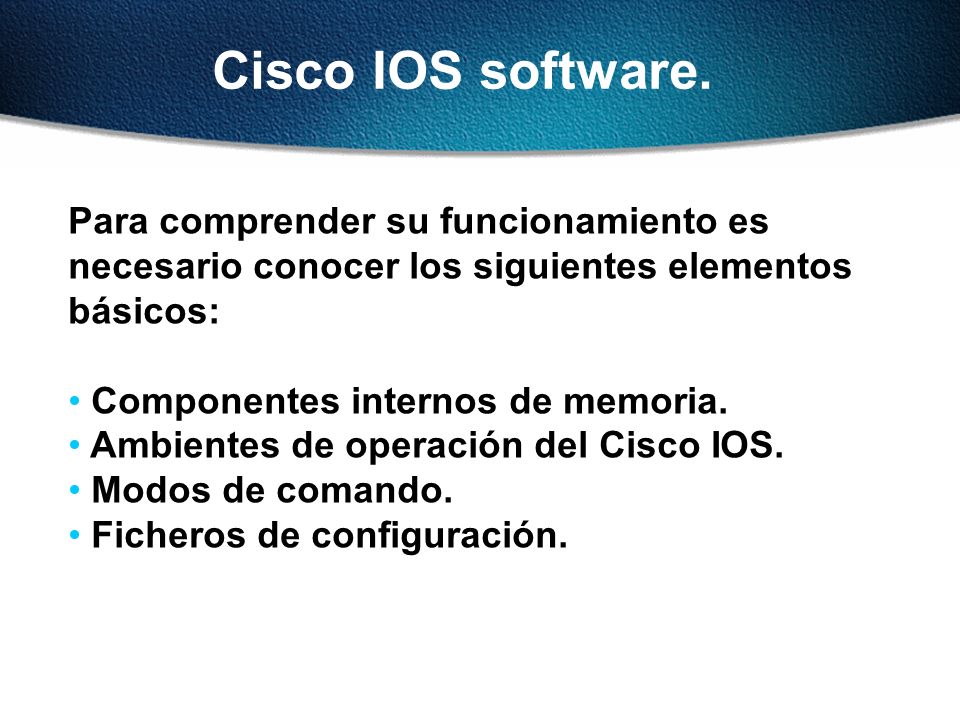

36 Cisco IOS software. Para comprender su funcionamiento es necesario conocer los siguientes elementos básicos: Componentes internos de memoria. Ambientes de operación del Cisco IOS. Modos de comando. Ficheros de configuración.

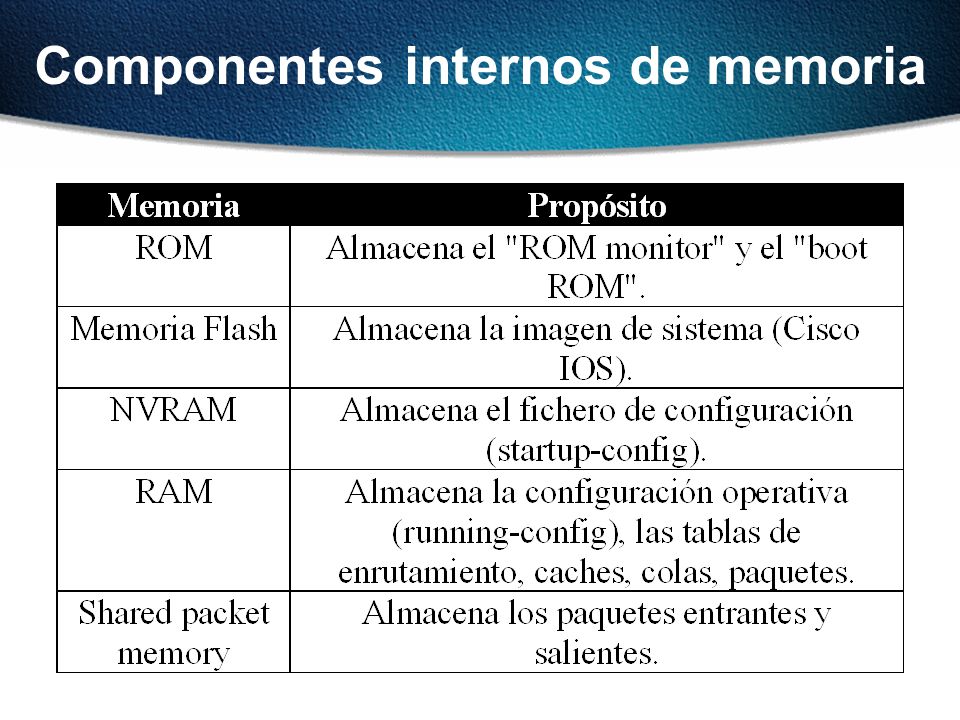

37 Componentes internos de memoria

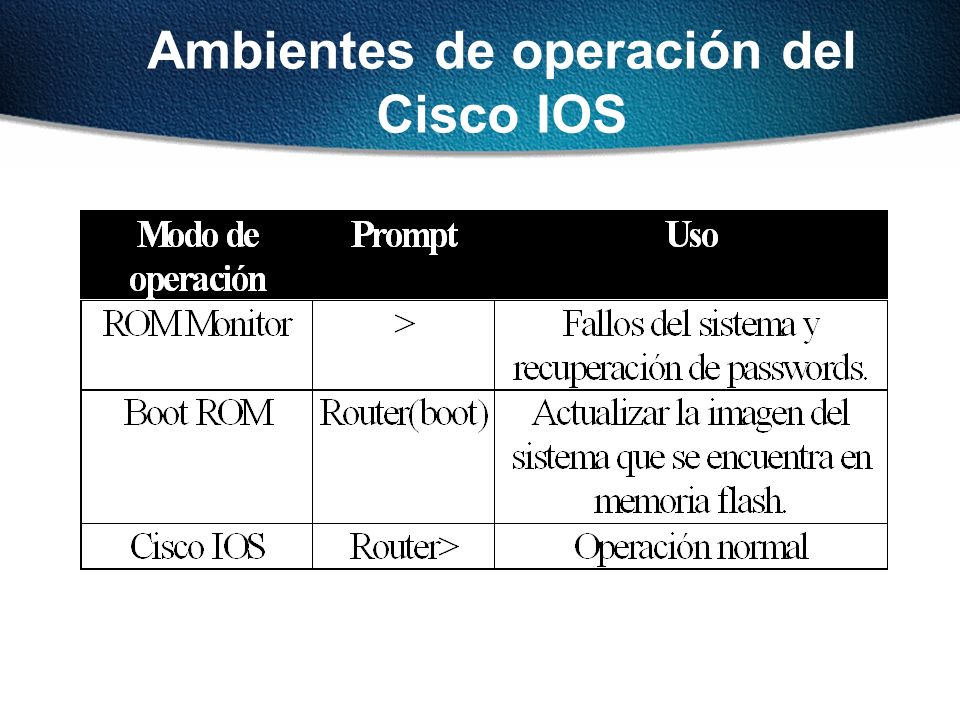

38 Ambientes de operación del Cisco IOS

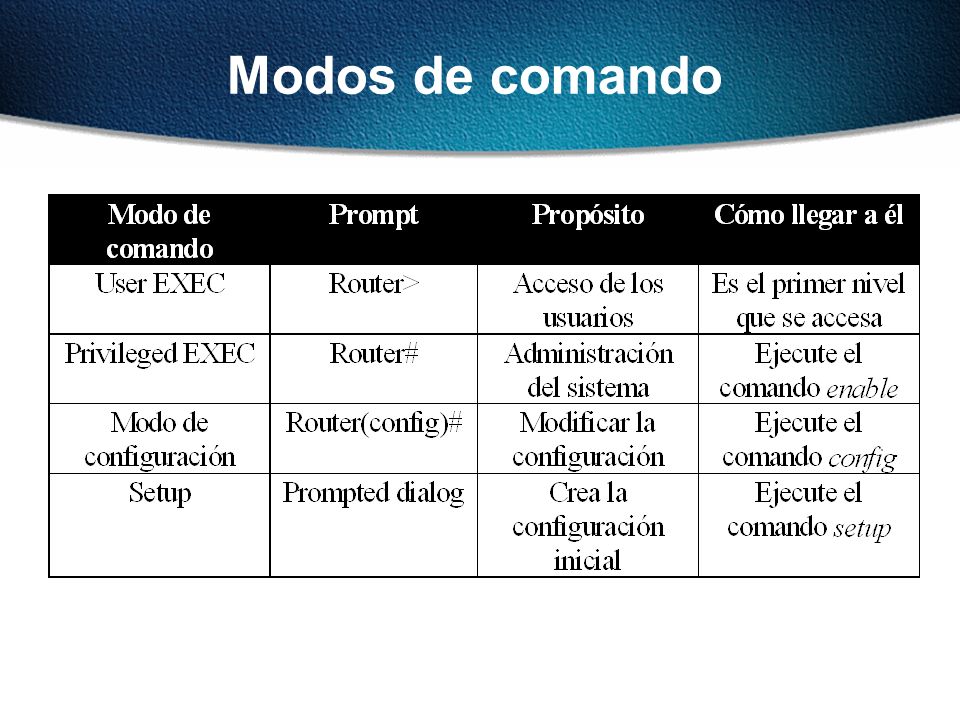

39 Modos de comando

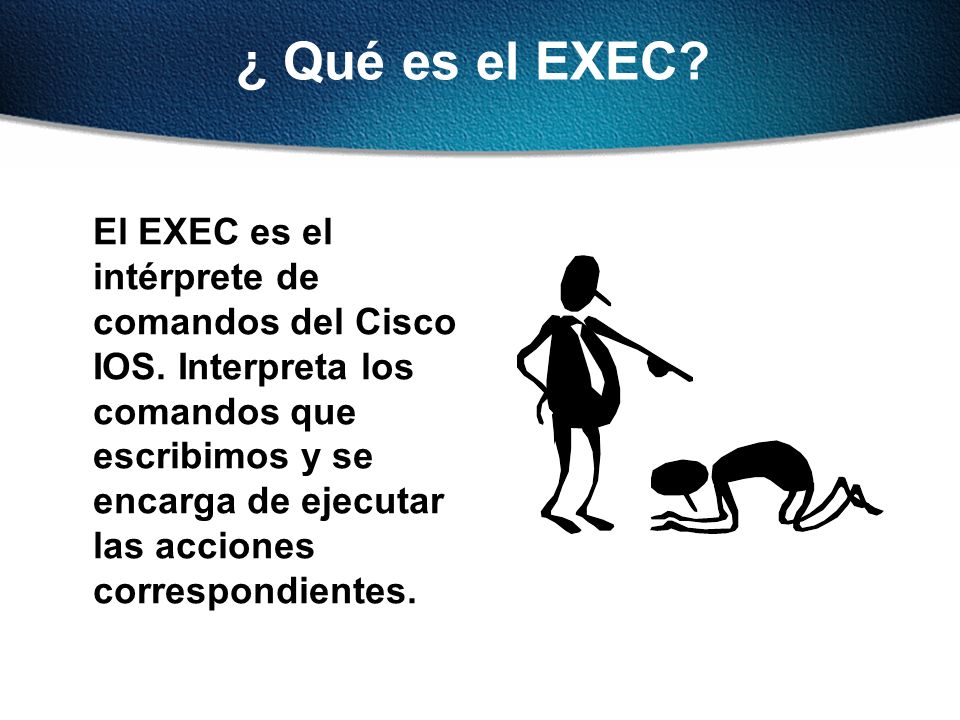

40 ¿ Qué es el EXEC? El EXEC es el intérprete de comandos del Cisco IOS. Interpreta los comandos que escribimos y se encarga de ejecutar las acciones correspondientes.

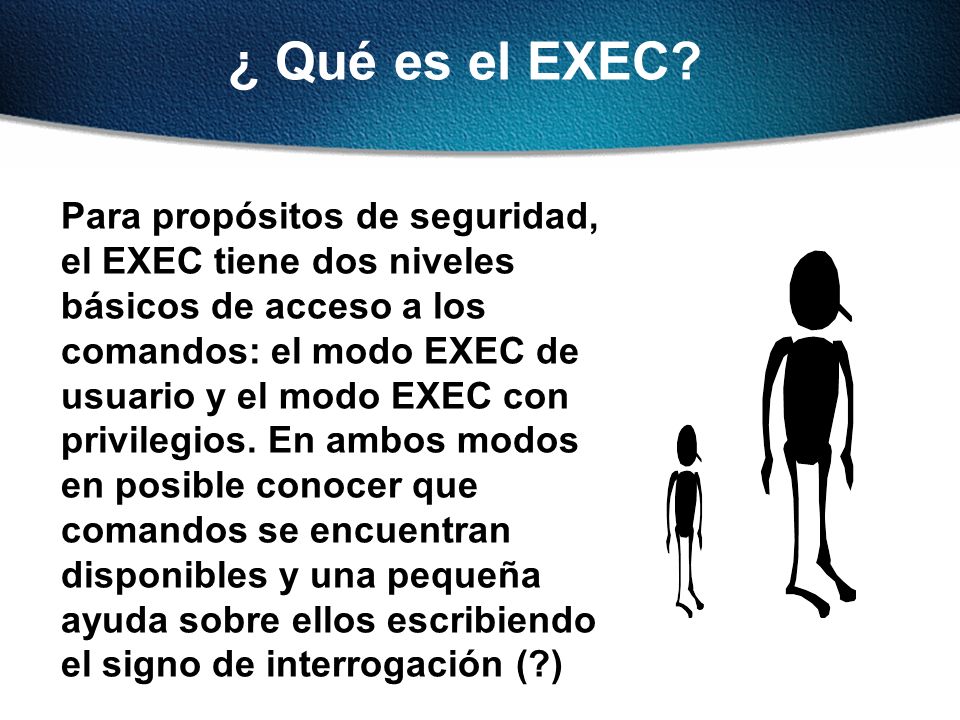

41 ¿ Qué es el EXEC? Para propósitos de seguridad, el EXEC tiene dos niveles básicos de acceso a los comandos: el modo EXEC de usuario y el modo EXEC con privilegios. En ambos modos en posible conocer que comandos se encuentran disponibles y una pequeña ayuda sobre ellos escribiendo el signo de interrogación (?)

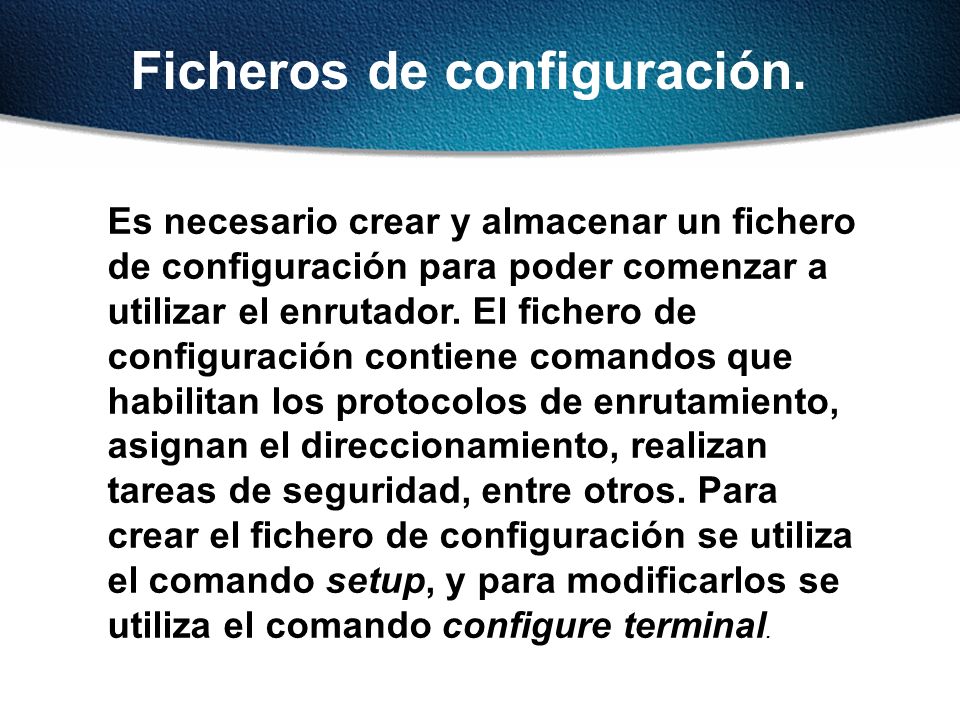

42 Ficheros de configuración. Es necesario crear y almacenar un fichero de configuración para poder comenzar a utilizar el enrutador. El fichero de configuración contiene comandos que habilitan los protocolos de enrutamiento, asignan el direccionamiento, realizan tareas de seguridad, entre otros. Para crear el fichero de configuración se utiliza el comando setup, y para modificarlos se utiliza el comando configure terminal.

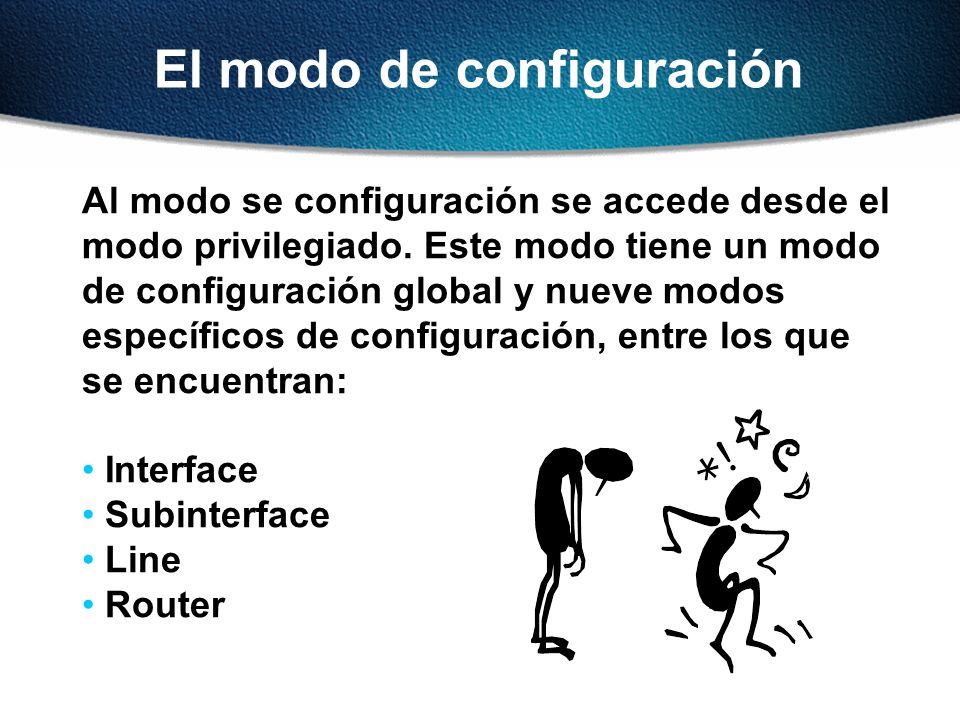

43 Al modo se configuración se accede desde el modo privilegiado. Este modo tiene un modo de configuración global y nueve modos específicos de configuración, entre los que se encuentran: Interface Subinterface Line Router El modo de configuración

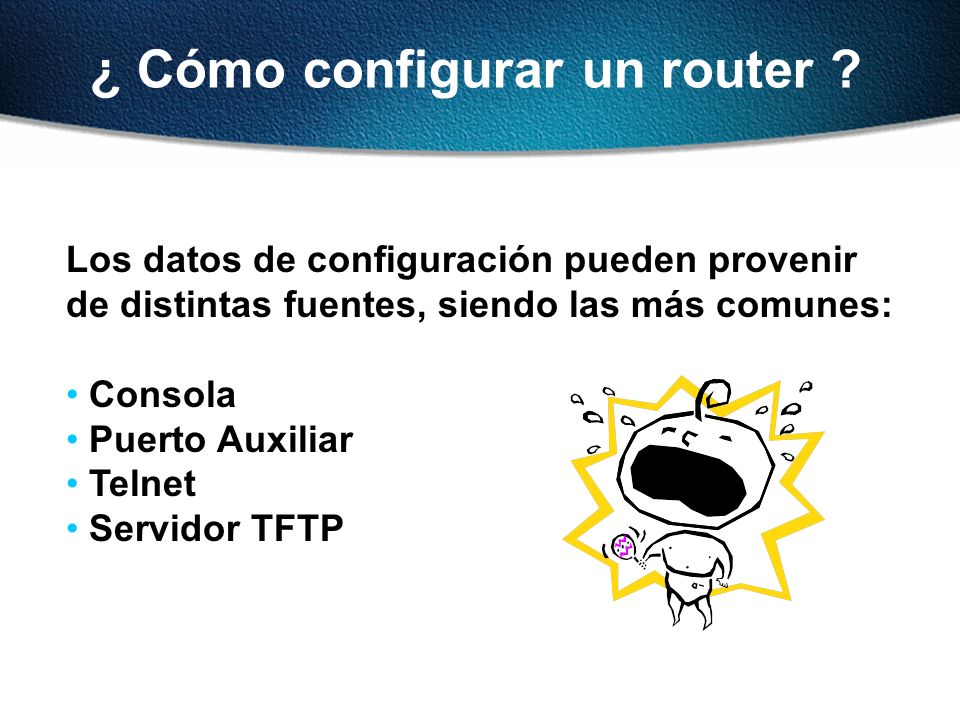

44 ¿ Cómo configurar un router ? Los datos de configuración pueden provenir de distintas fuentes, siendo las más comunes: Consola Puerto Auxiliar Telnet Servidor TFTP
