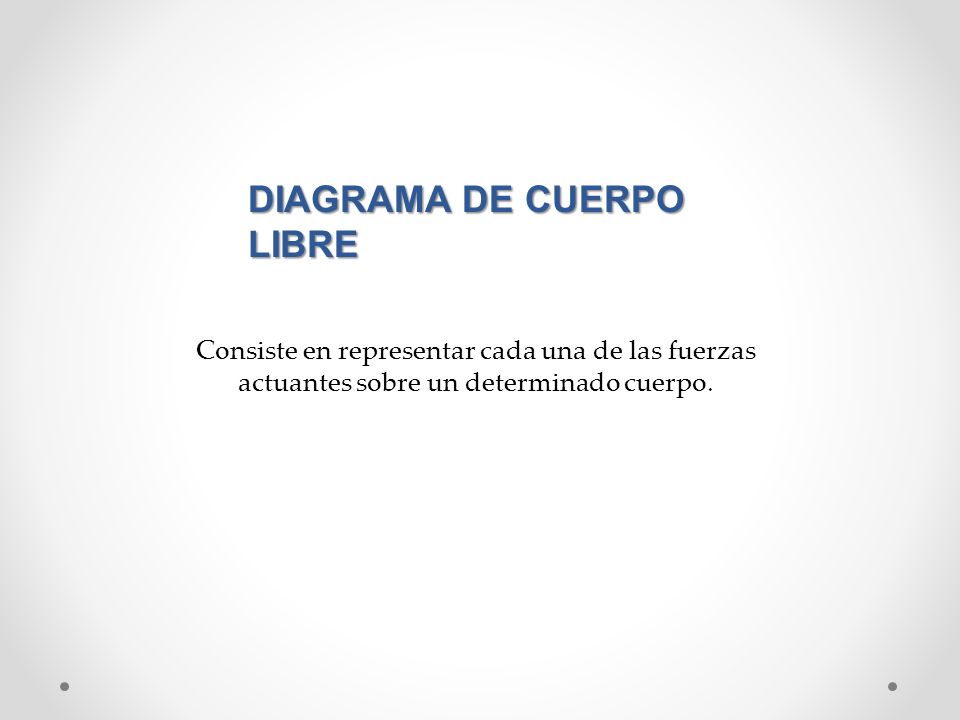

DIAGRAMA DE CUERPO LIBRE Consiste en representar cada una de las fuerzas actuantes sobre un determinado cuerpo.
2

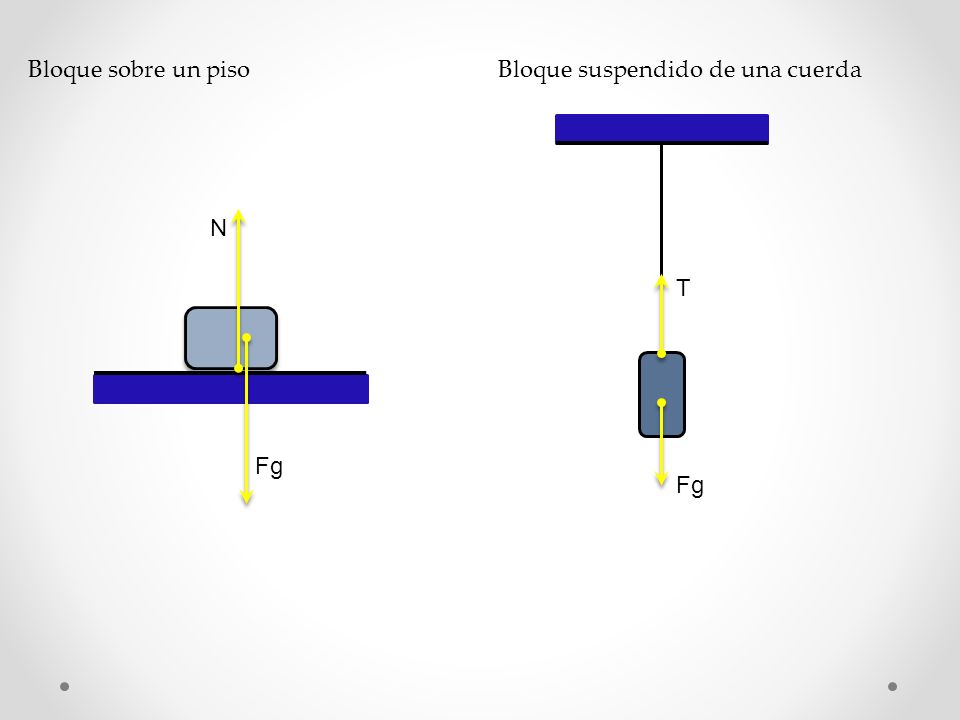

Fg N T Bloque sobre un piso Bloque suspendido de una cuerda
3
Fg N1 N2 Fg N Esfera lisa sobre dos superficies Bloque liso resbalando sobre una superficie
4

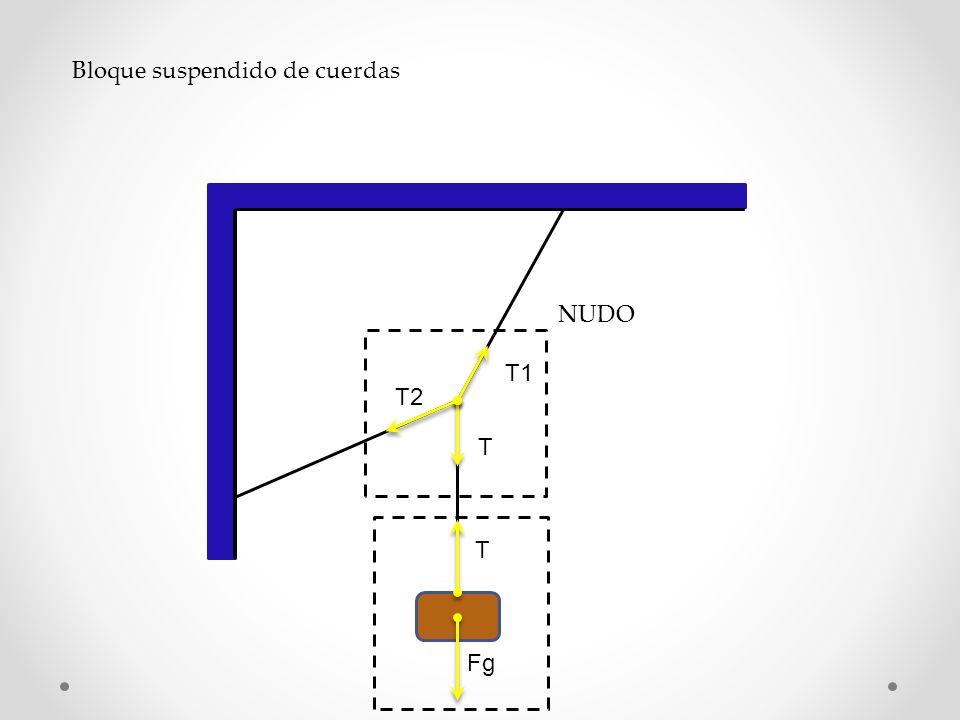

Fg T T1 T T2 Bloque suspendido de cuerdas NUDO
5

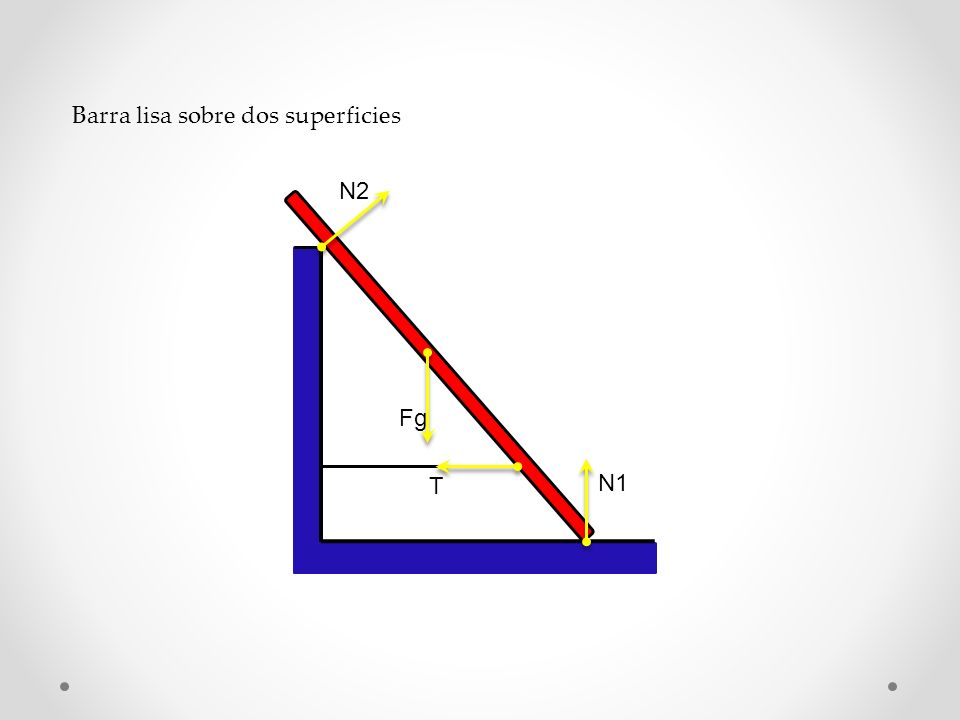

Fg N1 N2 T Barra lisa sobre dos superficies
6

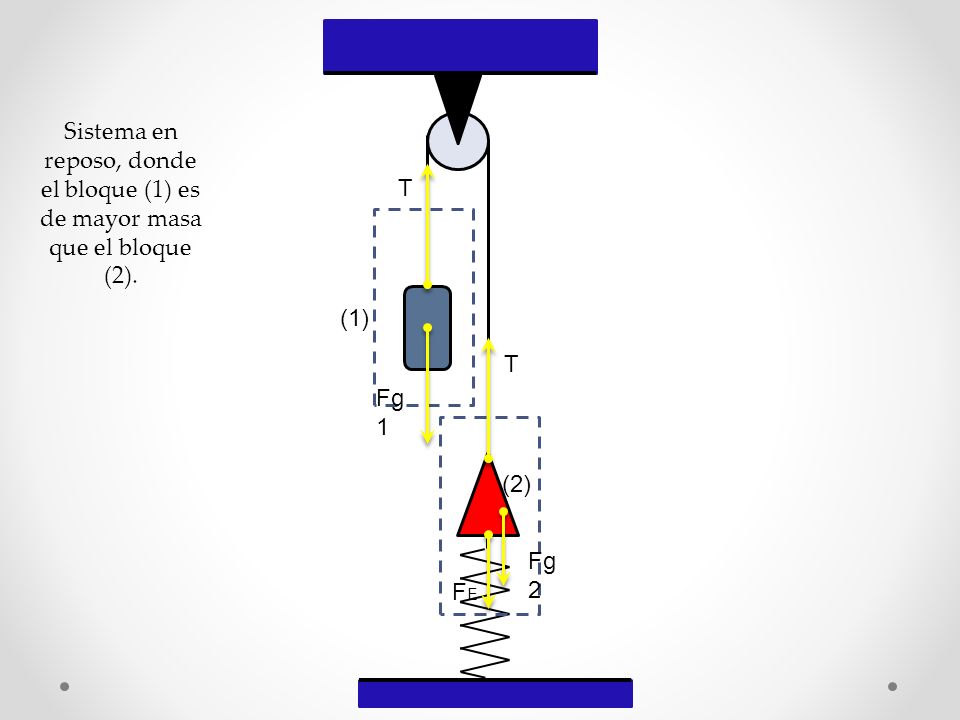

(1) (2) Fg 1 T Fg 2 T FEFE Sistema en reposo, donde el bloque (1) es de mayor masa que el bloque (2).
7

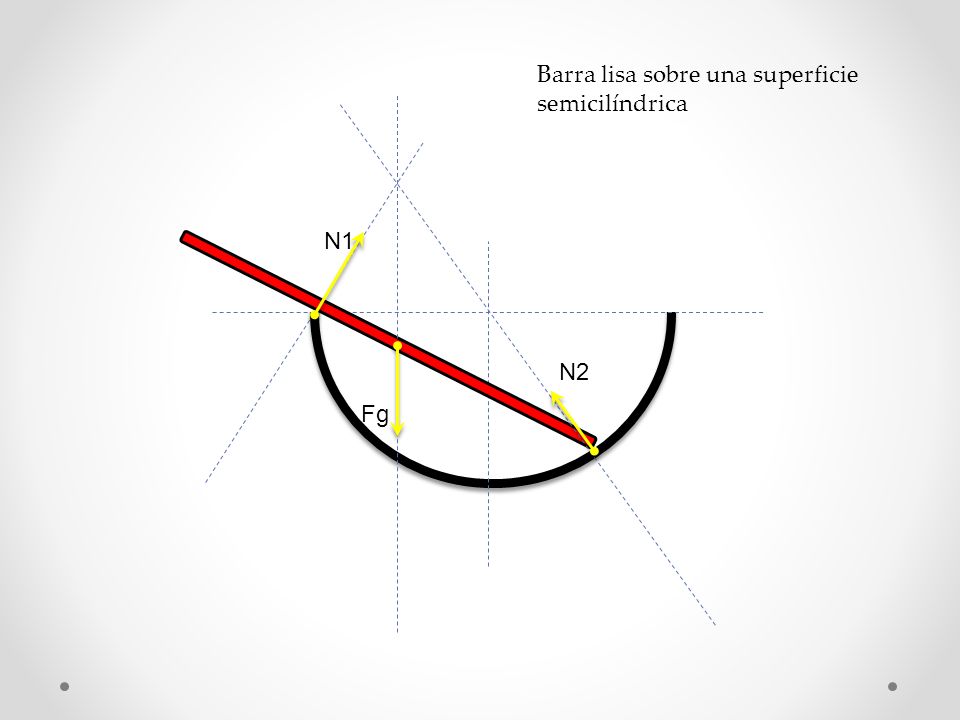

Fg N1 N2 Barra lisa sobre una superficie semicilíndrica
8

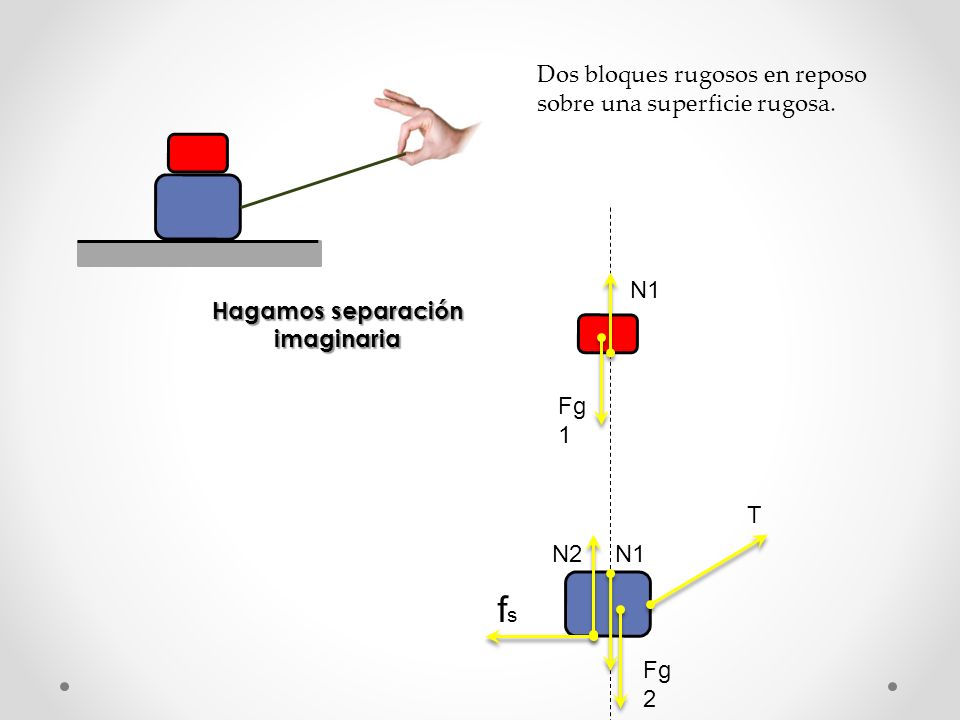

Dos bloques rugosos en reposo sobre una superficie rugosa. Fg 1 N2 N1 T fsfs Fg 2 Hagamos separación imaginaria
