Bienvenidos Capacitación para Distribuidores del Programa POS México Ing. Manuel Cisneros Verdiguel Marzo 2009.

Presentación del tema: "Bienvenidos Capacitación para Distribuidores del Programa POS México Ing. Manuel Cisneros Verdiguel Marzo 2009."— Transcripción de la presentación:

1 Bienvenidos Capacitación para Distribuidores del Programa POS México Ing. Manuel Cisneros Verdiguel Marzo 2009

2 Energy Saving Kit Marzo 2009

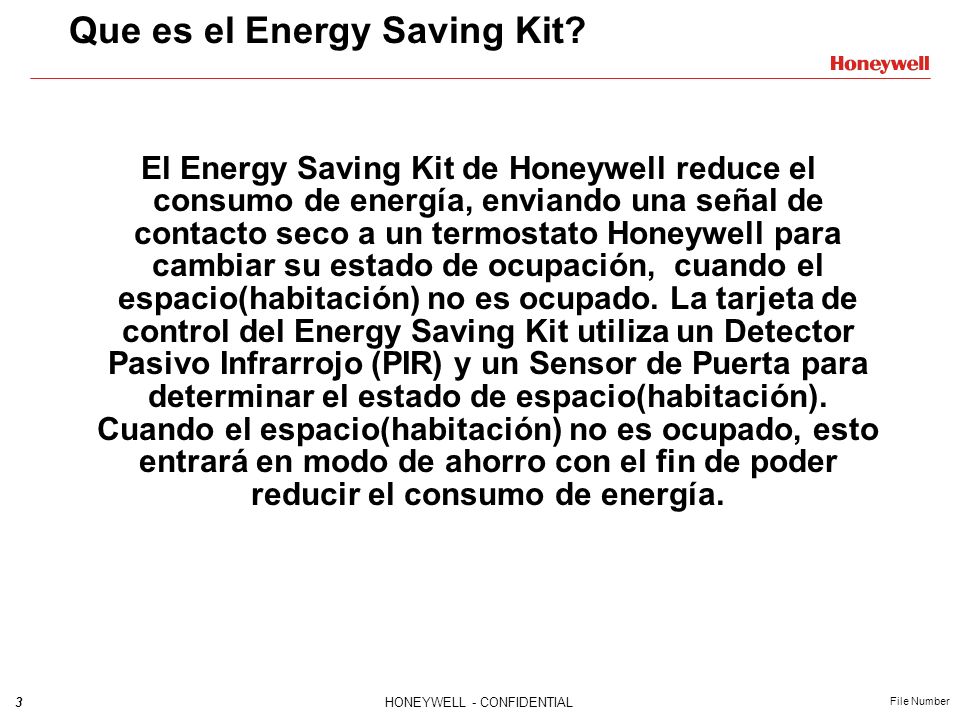

3 3HONEYWELL - CONFIDENTIAL File Number El Energy Saving Kit de Honeywell reduce el consumo de energía, enviando una señal de contacto seco a un termostato Honeywell para cambiar su estado de ocupación, cuando el espacio(habitación) no es ocupado. La tarjeta de control del Energy Saving Kit utiliza un Detector Pasivo Infrarrojo (PIR) y un Sensor de Puerta para determinar el estado de espacio(habitación). Cuando el espacio(habitación) no es ocupado, esto entrará en modo de ahorro con el fin de poder reducir el consumo de energía. Que es el Energy Saving Kit?

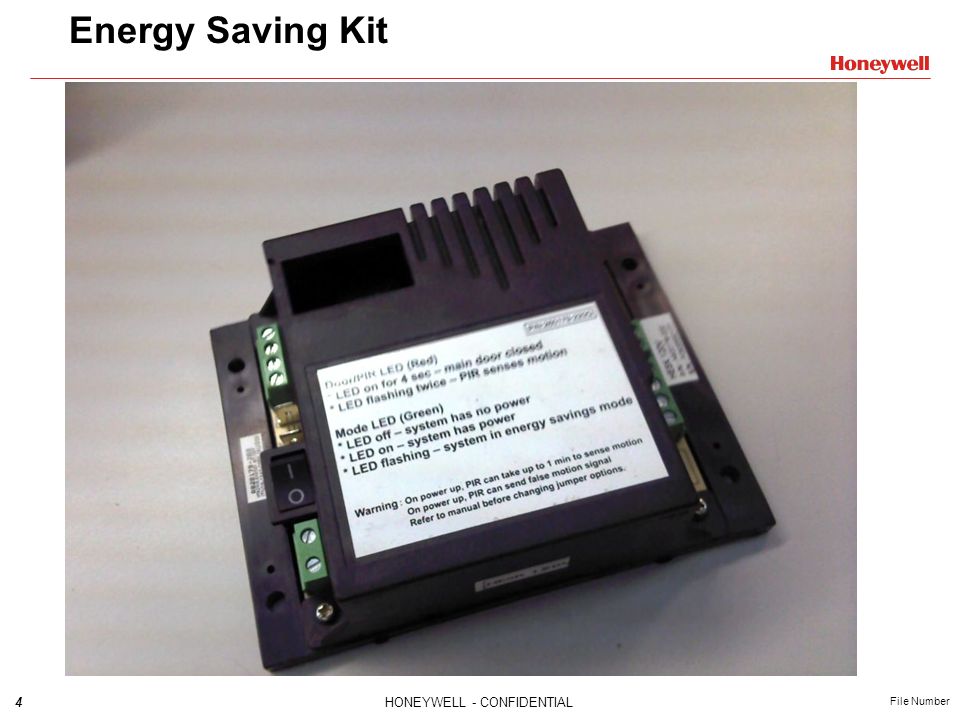

4 4HONEYWELL - CONFIDENTIAL File Number Energy Saving Kit

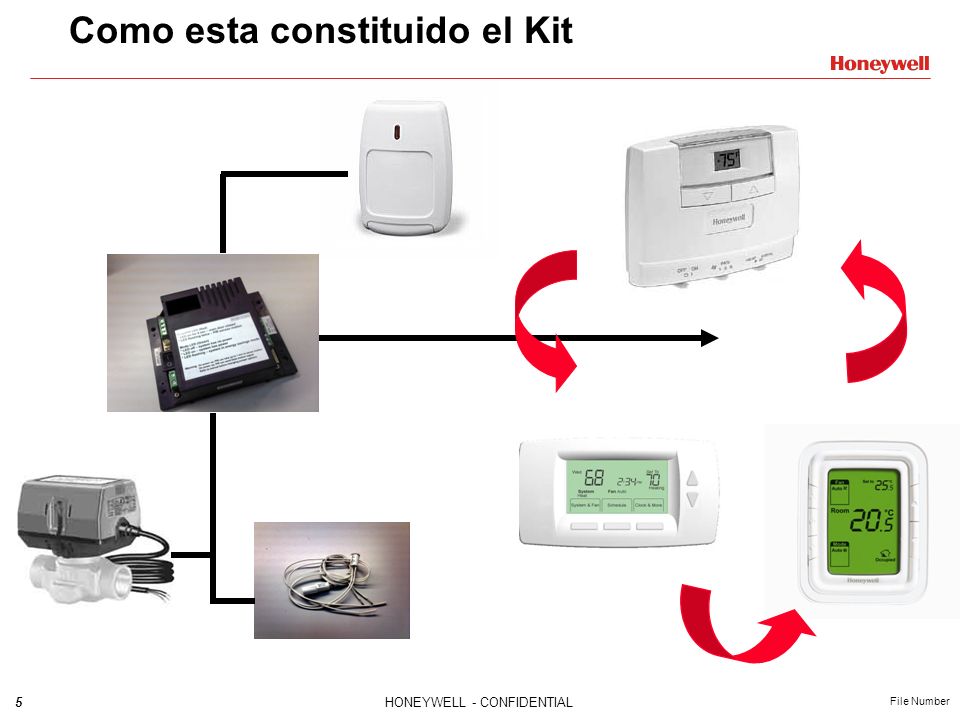

5 5HONEYWELL - CONFIDENTIAL File Number Como esta constituido el Kit

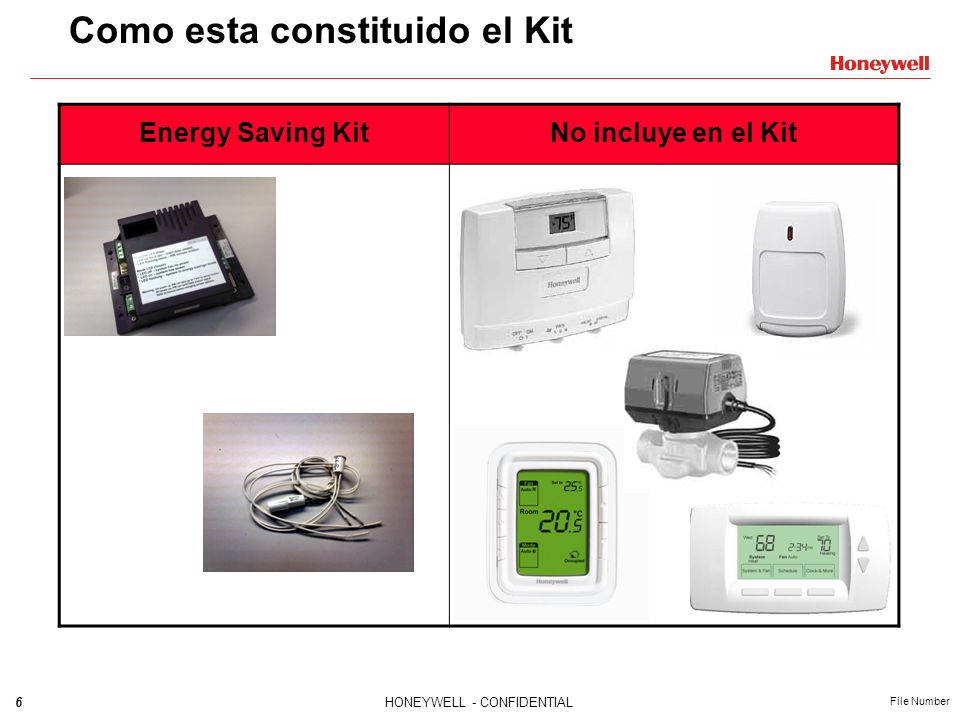

6 6HONEYWELL - CONFIDENTIAL File Number Como esta constituido el Kit Energy Saving KitNo incluye en el Kit

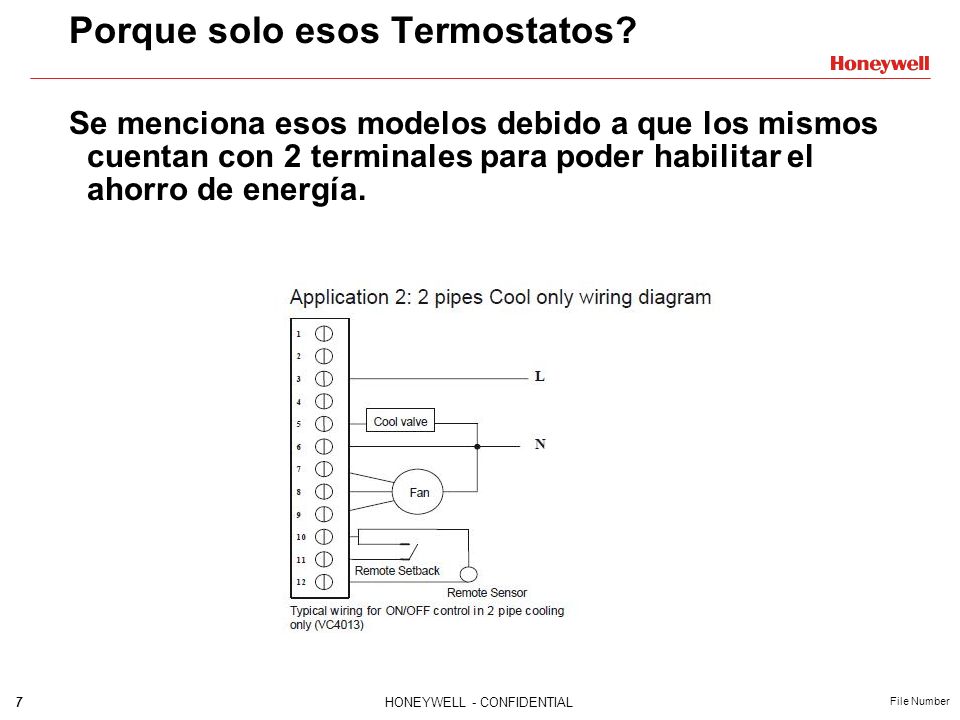

7 7HONEYWELL - CONFIDENTIAL File Number Porque solo esos Termostatos? Se menciona esos modelos debido a que los mismos cuentan con 2 terminales para poder habilitar el ahorro de energía.

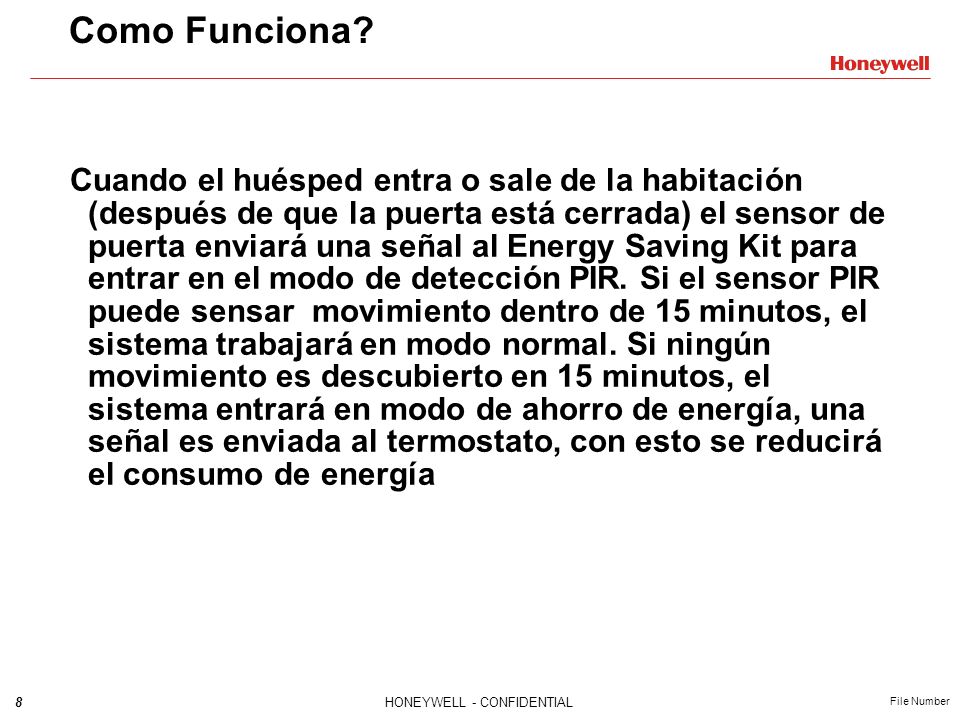

8 8HONEYWELL - CONFIDENTIAL File Number Como Funciona? Cuando el huésped entra o sale de la habitación (después de que la puerta está cerrada) el sensor de puerta enviará una señal al Energy Saving Kit para entrar en el modo de detección PIR. Si el sensor PIR puede sensar movimiento dentro de 15 minutos, el sistema trabajará en modo normal. Si ningún movimiento es descubierto en 15 minutos, el sistema entrará en modo de ahorro de energía, una señal es enviada al termostato, con esto se reducirá el consumo de energía

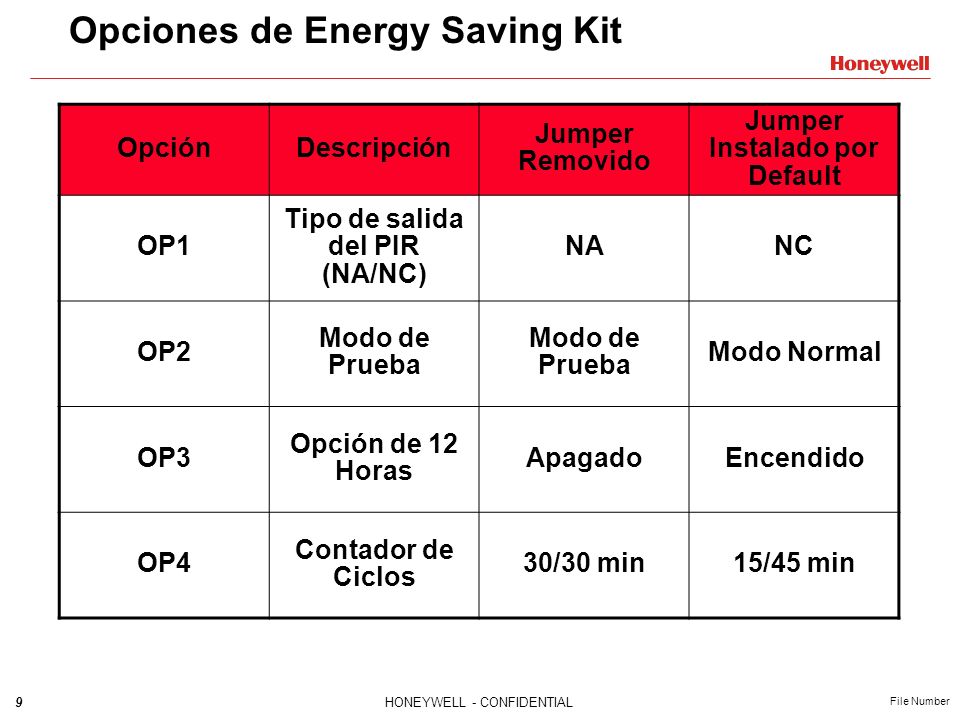

9 9HONEYWELL - CONFIDENTIAL File Number Opciones de Energy Saving Kit OpciónDescripción Jumper Removido Jumper Instalado por Default OP1 Tipo de salida del PIR (NA/NC) NANC OP2 Modo de Prueba Modo Normal OP3 Opción de 12 Horas ApagadoEncendido OP4 Contador de Ciclos 30/30 min15/45 min

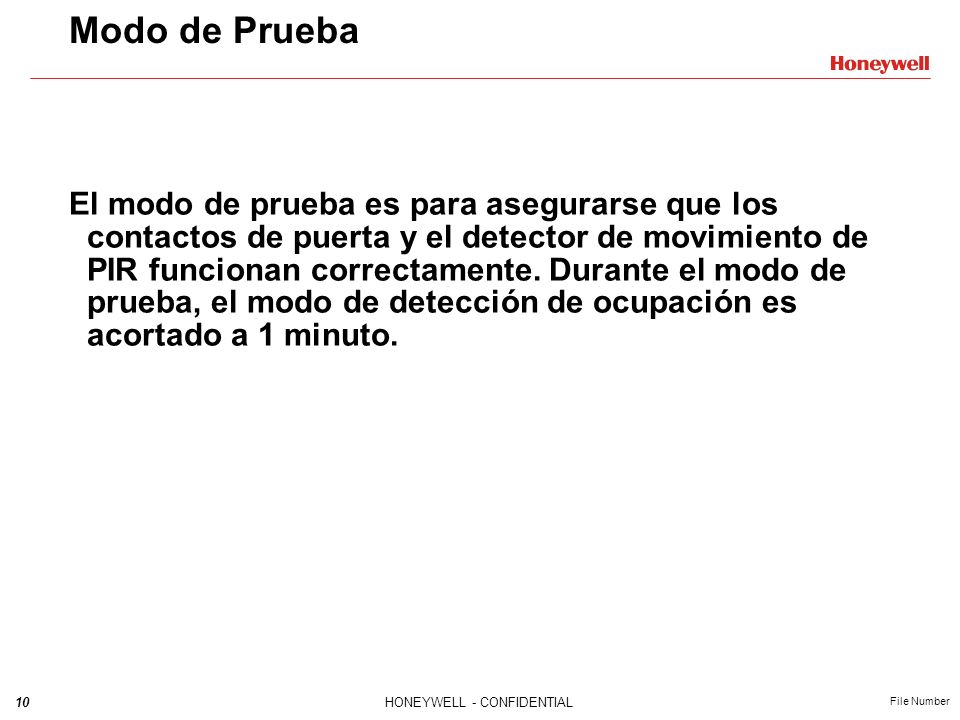

10 10HONEYWELL - CONFIDENTIAL File Number Modo de Prueba El modo de prueba es para asegurarse que los contactos de puerta y el detector de movimiento de PIR funcionan correctamente. Durante el modo de prueba, el modo de detección de ocupación es acortado a 1 minuto.

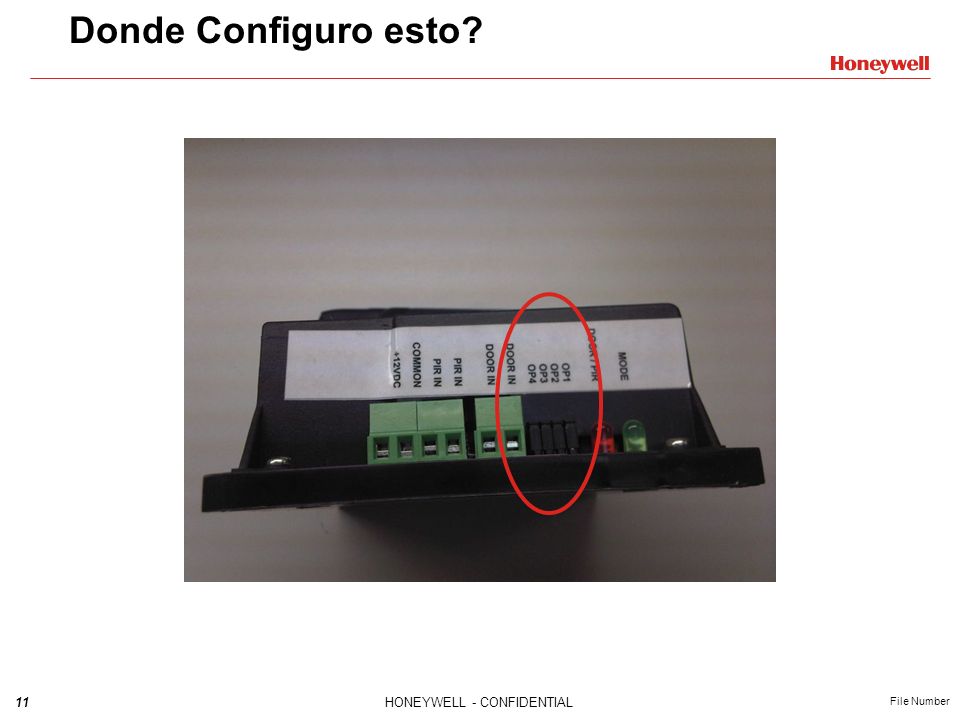

11 11HONEYWELL - CONFIDENTIAL File Number Donde Configuro esto?

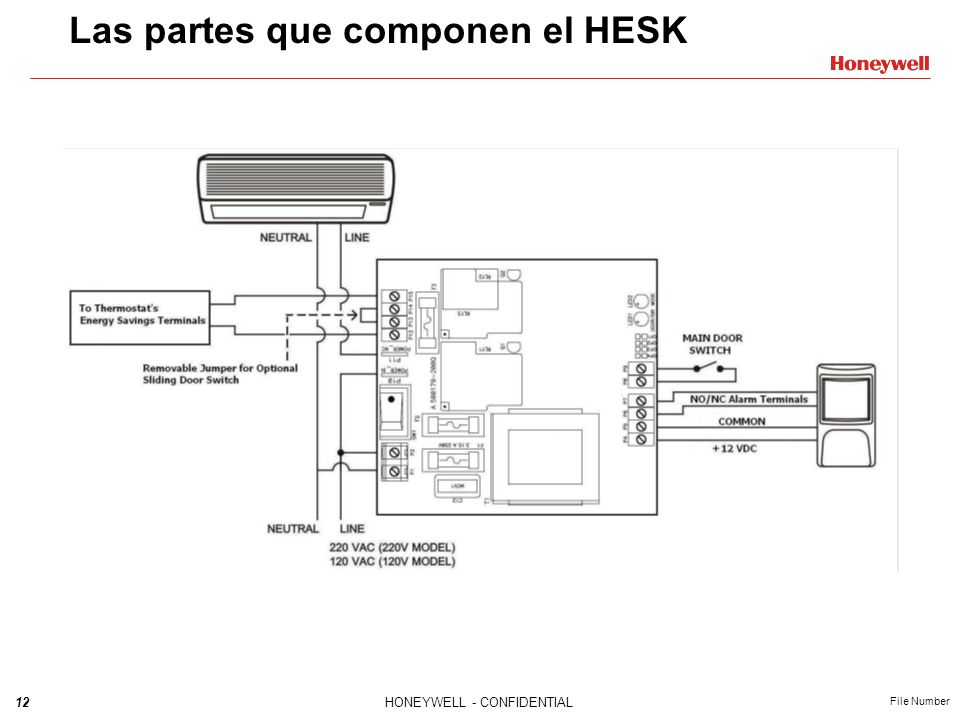

12 12HONEYWELL - CONFIDENTIAL File Number Las partes que componen el HESK

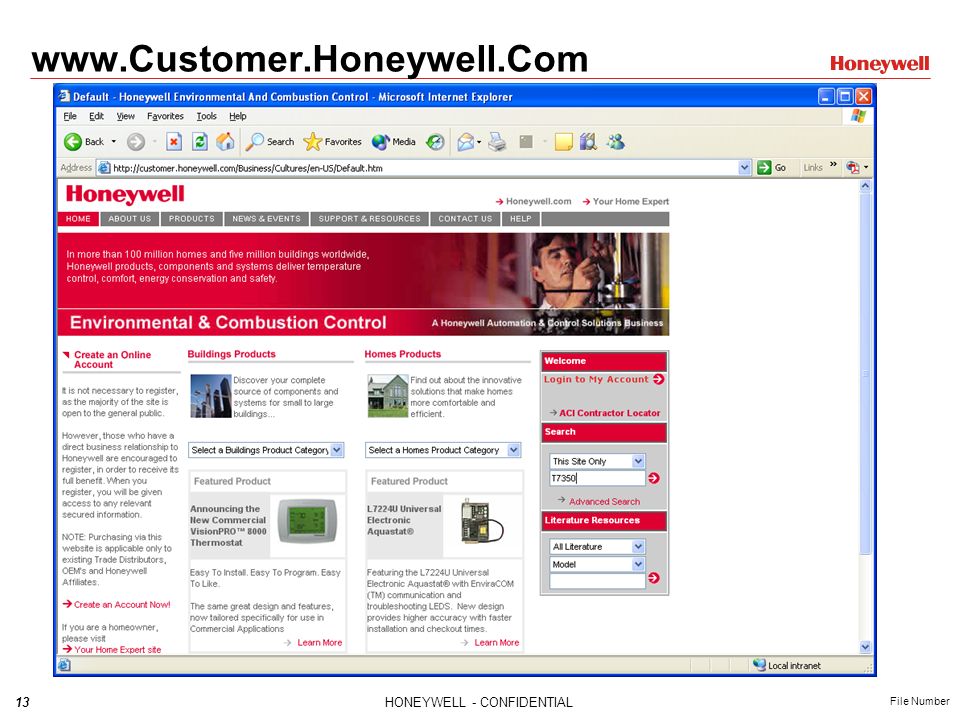

13 13HONEYWELL - CONFIDENTIAL File Number www.Customer.Honeywell.Com

14 14HONEYWELL - CONFIDENTIAL File Number Centro de Asistencia Tecnica (TAC) Leopoldo Guzman E-mail: leopoldo.guzman@honeywell.com Manuel Cisneros E-mail: manuel.cisneros@honeywell.com 01-800-284-6633

15 15HONEYWELL - CONFIDENTIAL File Number ¿PREGUNTAS?

16 16HONEYWELL - CONFIDENTIAL File Number www.honeywell.com
