1 Límites de las demarcaciones Definición de una capa única de demarcaciones hidrográficas 7ª Reunión del GSIAR Madrid, 30 de noviembre de 2010

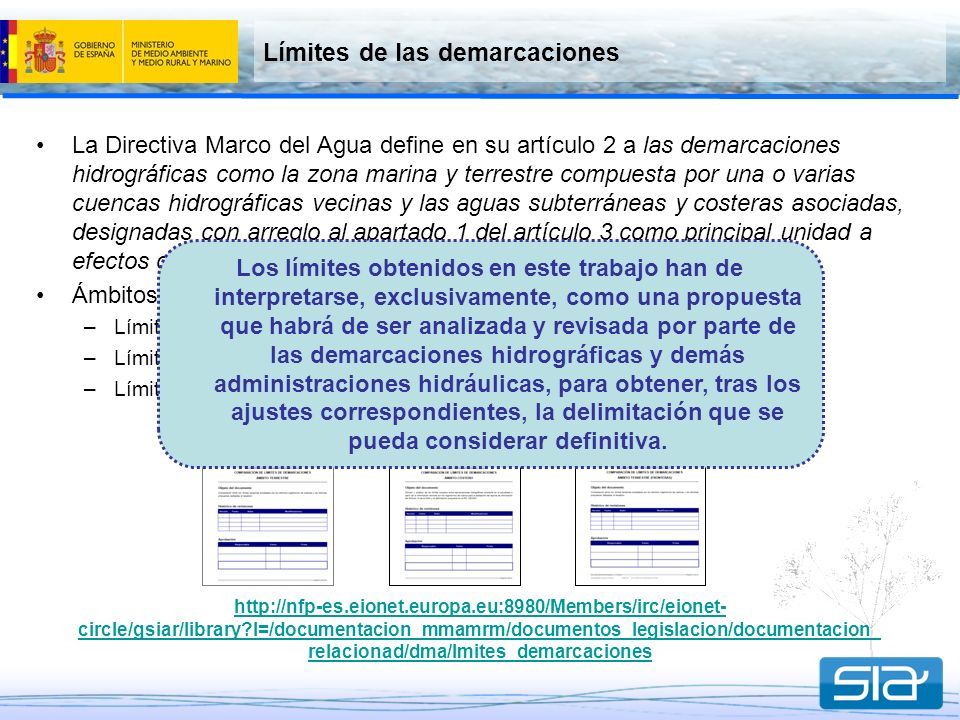

2 Límites de las demarcaciones La Directiva Marco del Agua define en su artículo 2 a las demarcaciones hidrográficas como la zona marina y terrestre compuesta por una o varias cuencas hidrográficas vecinas y las aguas subterráneas y costeras asociadas, designadas con arreglo al apartado 1 del artículo 3 como principal unidad a efectos de la gestión de las cuencas hidrográficas. Ámbitos de aplicación. –Límites de las demarcaciones. Ámbito terrestre. –Límites de las demarcaciones. Ámbito costero. –Límites de las demarcaciones. Ámbito fronterizo. http://nfp-es.eionet.europa.eu:8980/Members/irc/eionet- circle/gsiar/library?l=/documentacion_mmamrm/documentos_legislacion/documentacion_ relacionad/dma/lmites_demarcaciones Los límites obtenidos en este trabajo han de interpretarse, exclusivamente, como una propuesta que habrá de ser analizada y revisada por parte de las demarcaciones hidrográficas y demás administraciones hidráulicas, para obtener, tras los ajustes correspondientes, la delimitación que se pueda considerar definitiva.

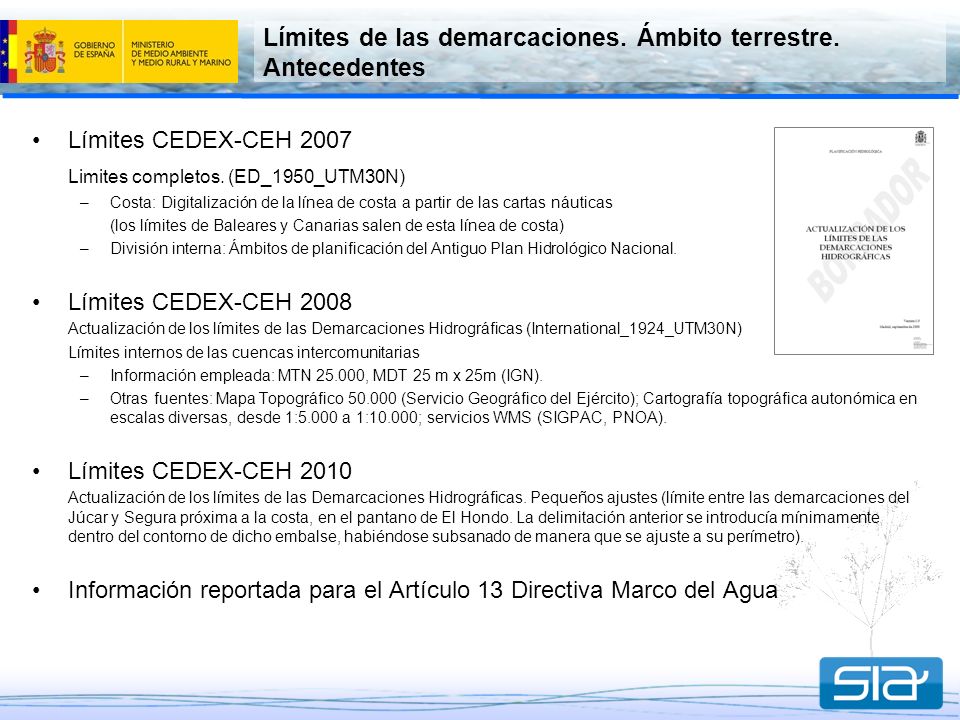

3 Límites de las demarcaciones. Ámbito terrestre. Antecedentes Límites CEDEX-CEH 2007 Limites completos. (ED_1950_UTM30N) –Costa: Digitalización de la línea de costa a partir de las cartas náuticas (los límites de Baleares y Canarias salen de esta línea de costa) –División interna: Ámbitos de planificación del Antiguo Plan Hidrológico Nacional. Límites CEDEX-CEH 2008 Actualización de los límites de las Demarcaciones Hidrográficas (International_1924_UTM30N) Límites internos de las cuencas intercomunitarias –Información empleada: MTN 25.000, MDT 25 m x 25m (IGN). –Otras fuentes: Mapa Topográfico 50.000 (Servicio Geográfico del Ejército); Cartografía topográfica autonómica en escalas diversas, desde 1:5.000 a 1:10.000; servicios WMS (SIGPAC, PNOA). Límites CEDEX-CEH 2010 Actualización de los límites de las Demarcaciones Hidrográficas. Pequeños ajustes (límite entre las demarcaciones del Júcar y Segura próxima a la costa, en el pantano de El Hondo. La delimitación anterior se introducía mínimamente dentro del contorno de dicho embalse, habiéndose subsanado de manera que se ajuste a su perímetro). Información reportada para el Artículo 13 Directiva Marco del Agua

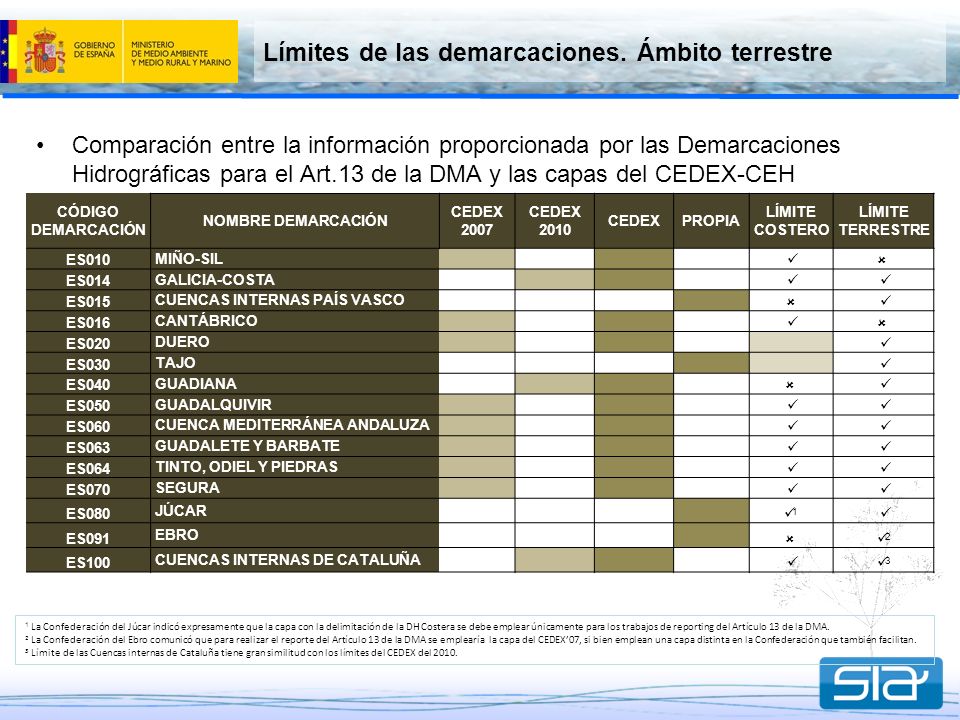

4 Límites de las demarcaciones. Ámbito terrestre Comparación entre la información proporcionada por las Demarcaciones Hidrográficas para el Art.13 de la DMA y las capas del CEDEX-CEH 1 La Confederación del Júcar indicó expresamente que la capa con la delimitación de la DH Costera se debe emplear únicamente para los trabajos de reporting del Artículo 13 de la DMA. 2 La Confederación del Ebro comunicó que para realizar el reporte del Artículo 13 de la DMA se emplearía la capa del CEDEX’07, si bien emplean una capa distinta en la Confederación que también facilitan. 3 Límite de las Cuencas internas de Cataluña tiene gran similitud con los límites del CEDEX del 2010. CÓDIGO DEMARCACIÓN NOMBRE DEMARCACIÓN CEDEX 2007 CEDEX 2010 CEDEXPROPIA LÍMITE COSTERO LÍMITE TERRESTRE ES010 MIÑO-SIL  ES014 GALICIA-COSTA ES015 CUENCAS INTERNAS PAÍS VASCO  ES016 CANTÁBRICO  ES020 DUERO ES030 TAJO ES040 GUADIANA  ES050 GUADALQUIVIR ES060 CUENCA MEDITERRÁNEA ANDALUZA ES063 GUADALETE Y BARBATE ES064 TINTO, ODIEL Y PIEDRAS ES070 SEGURA ES080 JÚCAR 1 ES091 EBRO  2 ES100 CUENCAS INTERNAS DE CATALUÑA 3

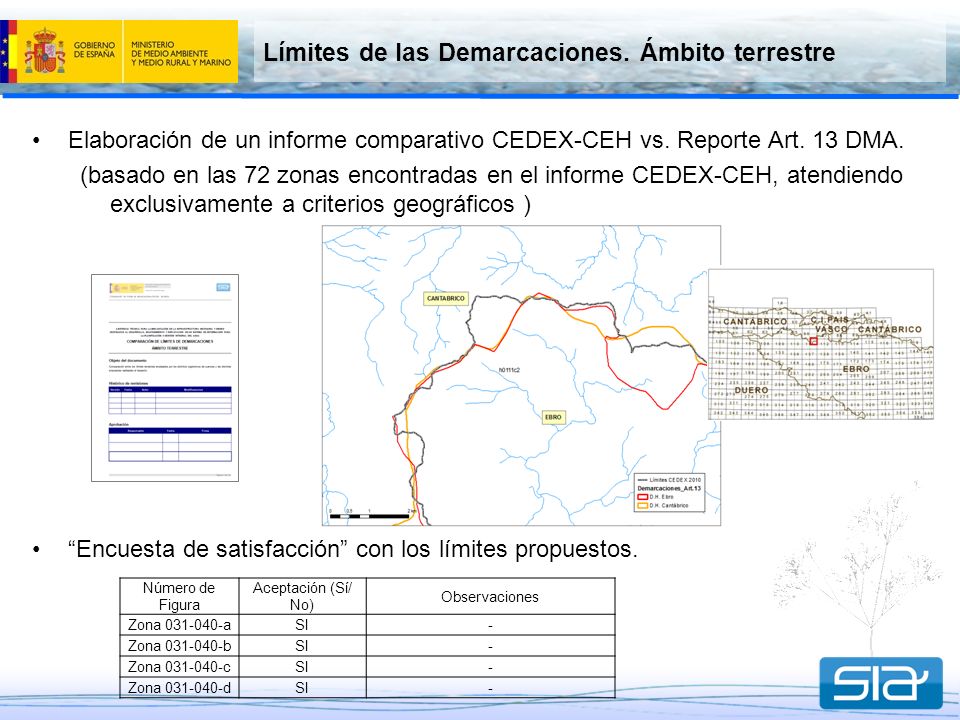

5 Límites de las Demarcaciones. Ámbito terrestre Número de Figura Aceptación (Sí/ No) Observaciones Zona 031-040-aSI- Zona 031-040-bSI- Zona 031-040-cSI- Zona 031-040-dSI- Elaboración de un informe comparativo CEDEX-CEH vs. Reporte Art. 13 DMA. (basado en las 72 zonas encontradas en el informe CEDEX-CEH, atendiendo exclusivamente a criterios geográficos ) “Encuesta de satisfacción” con los límites propuestos.

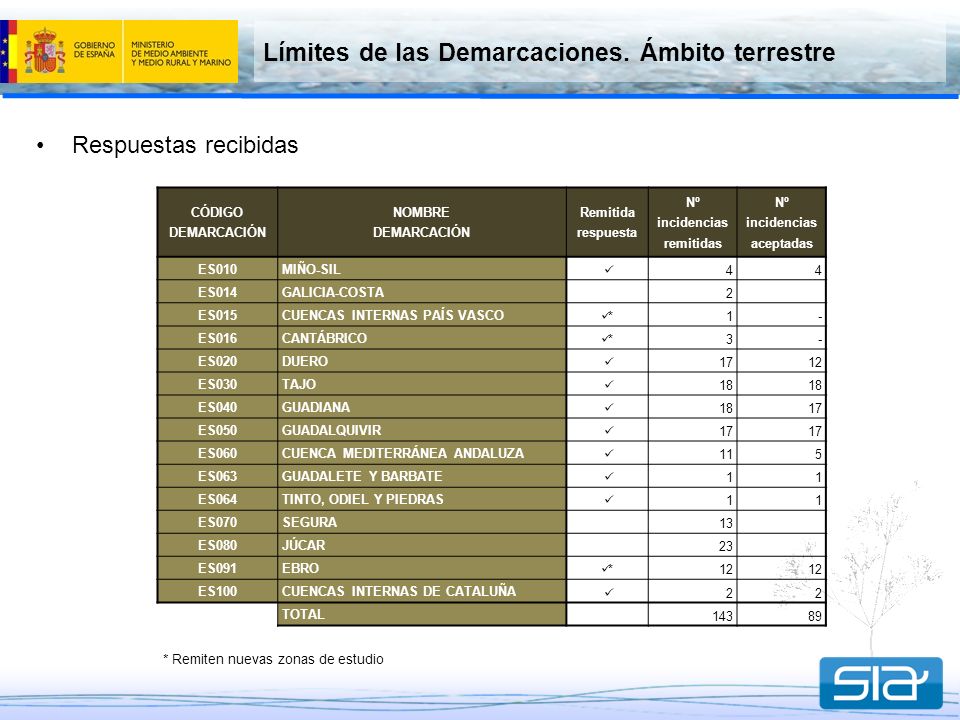

6 Límites de las Demarcaciones. Ámbito terrestre CÓDIGO DEMARCACIÓN NOMBRE DEMARCACIÓN Remitida respuesta Nº incidencias remitidas Nº incidencias aceptadas ES010MIÑO-SIL 4 4 ES014GALICIA-COSTA 2 ES015CUENCAS INTERNAS PAÍS VASCO * 1 - ES016CANTÁBRICO * 3 - ES020DUERO 1712 ES030TAJO 18 ES040GUADIANA 1817 ES050GUADALQUIVIR 17 ES060CUENCA MEDITERRÁNEA ANDALUZA 115 ES063GUADALETE Y BARBATE 11 ES064TINTO, ODIEL Y PIEDRAS 11 ES070SEGURA 13 ES080JÚCAR 23 ES091EBRO * 12 ES100CUENCAS INTERNAS DE CATALUÑA 2 2 TOTAL 14389 * Remiten nuevas zonas de estudio Respuestas recibidas

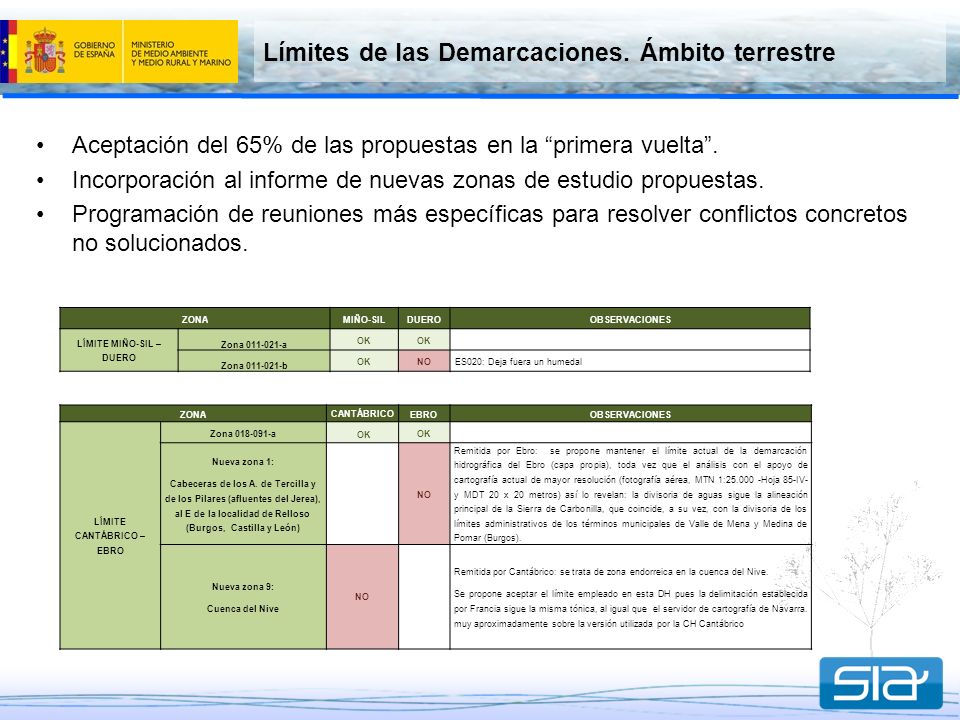

7 Límites de las Demarcaciones. Ámbito terrestre Aceptación del 65% de las propuestas en la “primera vuelta”. Incorporación al informe de nuevas zonas de estudio propuestas. Programación de reuniones más específicas para resolver conflictos concretos no solucionados. ZONACANTÁBRICOEBROOBSERVACIONES LÍMITE CANTÁBRICO – EBRO Zona 018-091-a OK Nueva zona 1: Cabeceras de los A. de Tercilla y de los Pilares (afluentes del Jerea), al E de la localidad de Relloso (Burgos, Castilla y León) NO Remitida por Ebro: se propone mantener el límite actual de la demarcación hidrográfica del Ebro (capa propia), toda vez que el análisis con el apoyo de cartografía actual de mayor resolución (fotografía aérea, MTN 1:25.000 -Hoja 85-IV- y MDT 20 x 20 metros) así lo revelan: la divisoria de aguas sigue la alineación principal de la Sierra de Carbonilla, que coincide, a su vez, con la divisoria de los límites administrativos de los términos municipales de Valle de Mena y Medina de Pomar (Burgos). Nueva zona 9: Cuenca del Nive NO Remitida por Cantábrico: se trata de zona endorreica en la cuenca del Nive. Se propone aceptar el límite empleado en esta DH pues la delimitación establecida por Francia sigue la misma tónica, al igual que el servidor de cartografía de Navarra. muy aproximadamente sobre la versión utilizada por la CH Cantábrico ZONAMIÑO-SILDUEROOBSERVACIONES LÍMITE MIÑO-SIL – DUERO Zona 011-021-a OK Zona 011-021-b OKNOES020: Deja fuera un humedal

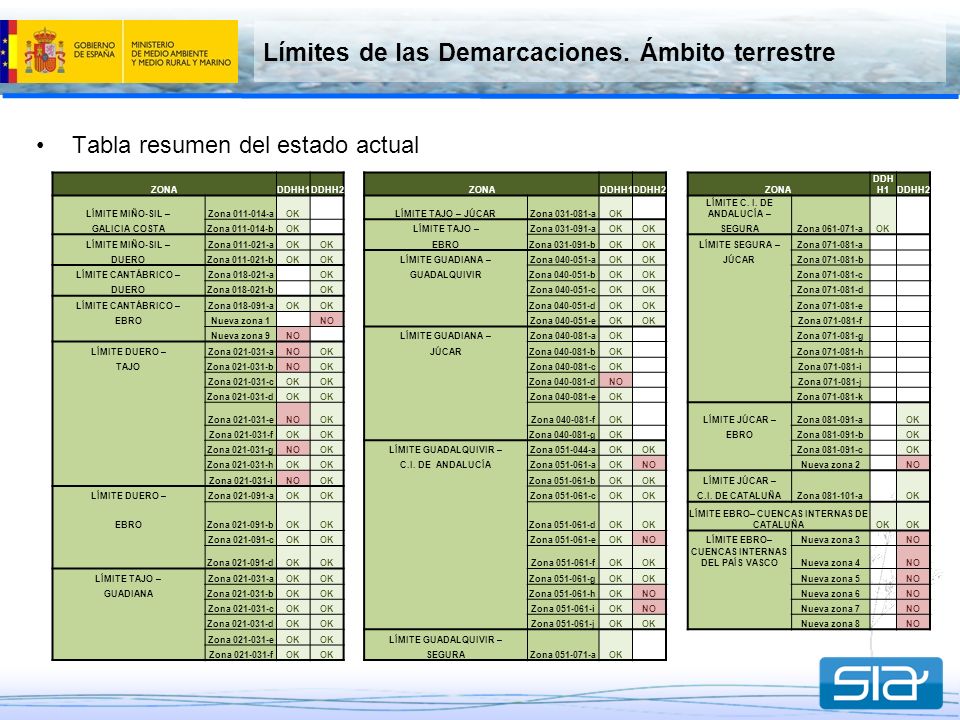

8 Límites de las Demarcaciones. Ámbito terrestre Tabla resumen del estado actual ZONADDHH1DDHH2ZONADDHH1DDHH2ZONA DDH H1DDHH2 LÍMITE MIÑO-SIL –Zona 011-014-aOK LÍMITE TAJO – JÚCARZona 031-081-aOK LÍMITE C. I. DE ANDALUCÍA – Zona 061-071-aOK GALICIA COSTAZona 011-014-bOK LÍMITE TAJO –Zona 031-091-aOK SEGURA LÍMITE MIÑO-SIL –Zona 011-021-aOK EBROZona 031-091-bOK LÍMITE SEGURA –Zona 071-081-a DUEROZona 011-021-bOK LÍMITE GUADIANA –Zona 040-051-aOK JÚCARZona 071-081-b LÍMITE CANTÁBRICO –Zona 018-021-a OKGUADALQUIVIRZona 040-051-bOK Zona 071-081-c DUEROZona 018-021-b OK Zona 040-051-cOK Zona 071-081-d LÍMITE CANTÁBRICO –Zona 018-091-aOK Zona 040-051-dOK Zona 071-081-e EBRONueva zona 1 NO Zona 040-051-eOK Zona 071-081-f Nueva zona 9NO LÍMITE GUADIANA –Zona 040-081-aOK Zona 071-081-g LÍMITE DUERO –Zona 021-031-aNOOKJÚCARZona 040-081-bOK Zona 071-081-h TAJOZona 021-031-bNOOK Zona 040-081-cOK Zona 071-081-i Zona 021-031-cOK Zona 040-081-dNO Zona 071-081-j Zona 021-031-dOK Zona 040-081-eOK Zona 071-081-k Zona 021-031-eNOOK Zona 040-081-fOK LÍMITE JÚCAR –Zona 081-091-a OK Zona 021-031-fOK Zona 040-081-gOK EBROZona 081-091-b OK Zona 021-031-gNOOKLÍMITE GUADALQUIVIR –Zona 051-044-aOK Zona 081-091-c OK Zona 021-031-hOK C.I. DE ANDALUCÍAZona 051-061-aOKNO Nueva zona 2 NO Zona 021-031-iNOOK Zona 051-061-bOK LÍMITE JÚCAR – Zona 081-101-a OK LÍMITE DUERO –Zona 021-091-aOK Zona 051-061-cOK C.I. DE CATALUÑA EBROZona 021-091-bOK Zona 051-061-dOK LÍMITE EBRO– CUENCAS INTERNAS DE CATALUÑAOK Zona 021-091-cOK Zona 051-061-eOKNOLÍMITE EBRO–Nueva zona 3 NO Zona 021-091-dOK Zona 051-061-fOK CUENCAS INTERNAS DEL PAÍS VASCONueva zona 4 NO LÍMITE TAJO –Zona 021-031-aOK Zona 051-061-gOK Nueva zona 5 NO GUADIANAZona 021-031-bOK Zona 051-061-hOKNO Nueva zona 6 NO Zona 021-031-cOK Zona 051-061-iOKNO Nueva zona 7 NO Zona 021-031-dOK Zona 051-061-jOK Nueva zona 8 NO Zona 021-031-eOK LÍMITE GUADALQUIVIR – Zona 051-071-aOK Zona 021-031-fOK SEGURA

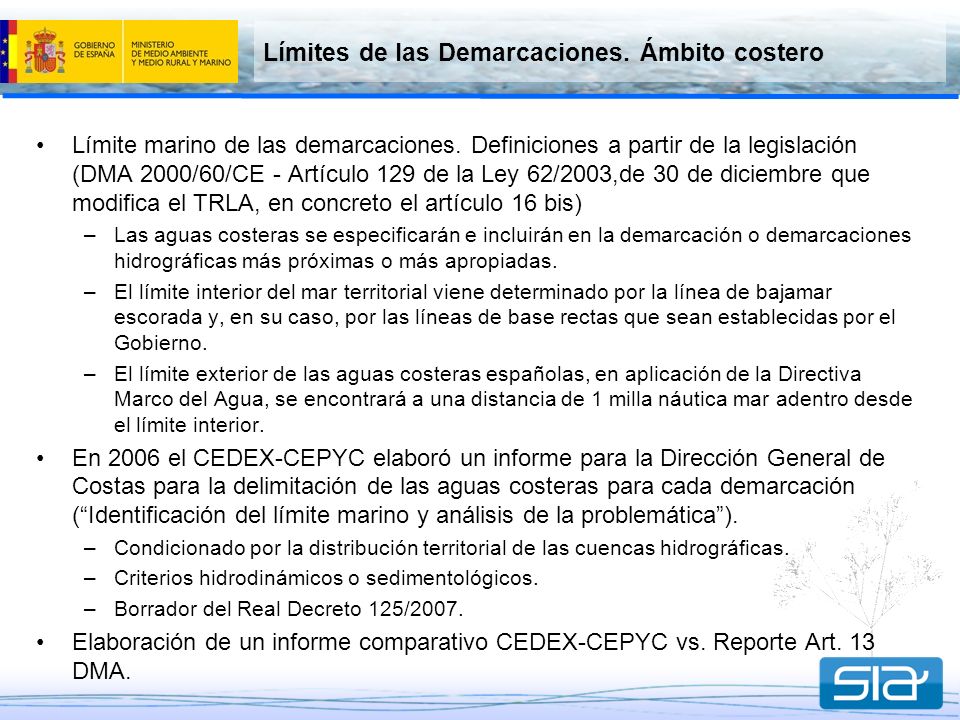

9 Límites de las Demarcaciones. Ámbito costero Límite marino de las demarcaciones. Definiciones a partir de la legislación (DMA 2000/60/CE - Artículo 129 de la Ley 62/2003,de 30 de diciembre que modifica el TRLA, en concreto el artículo 16 bis) –Las aguas costeras se especificarán e incluirán en la demarcación o demarcaciones hidrográficas más próximas o más apropiadas. –El límite interior del mar territorial viene determinado por la línea de bajamar escorada y, en su caso, por las líneas de base rectas que sean establecidas por el Gobierno. –El límite exterior de las aguas costeras españolas, en aplicación de la Directiva Marco del Agua, se encontrará a una distancia de 1 milla náutica mar adentro desde el límite interior. En 2006 el CEDEX-CEPYC elaboró un informe para la Dirección General de Costas para la delimitación de las aguas costeras para cada demarcación (“Identificación del límite marino y análisis de la problemática”). –Condicionado por la distribución territorial de las cuencas hidrográficas. –Criterios hidrodinámicos o sedimentológicos. –Borrador del Real Decreto 125/2007. Elaboración de un informe comparativo CEDEX-CEPYC vs. Reporte Art. 13 DMA.

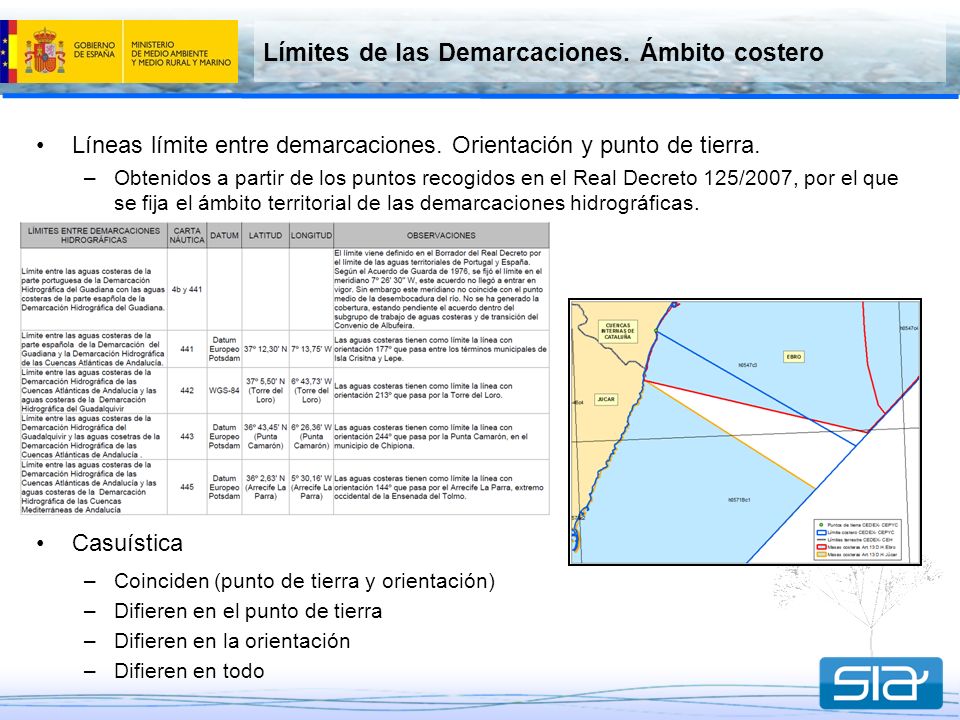

10 Límites de las Demarcaciones. Ámbito costero Líneas límite entre demarcaciones. Orientación y punto de tierra. –Obtenidos a partir de los puntos recogidos en el Real Decreto 125/2007, por el que se fija el ámbito territorial de las demarcaciones hidrográficas. Casuística –Coinciden (punto de tierra y orientación) –Difieren en todo –Difieren en la orientación –Difieren en el punto de tierra

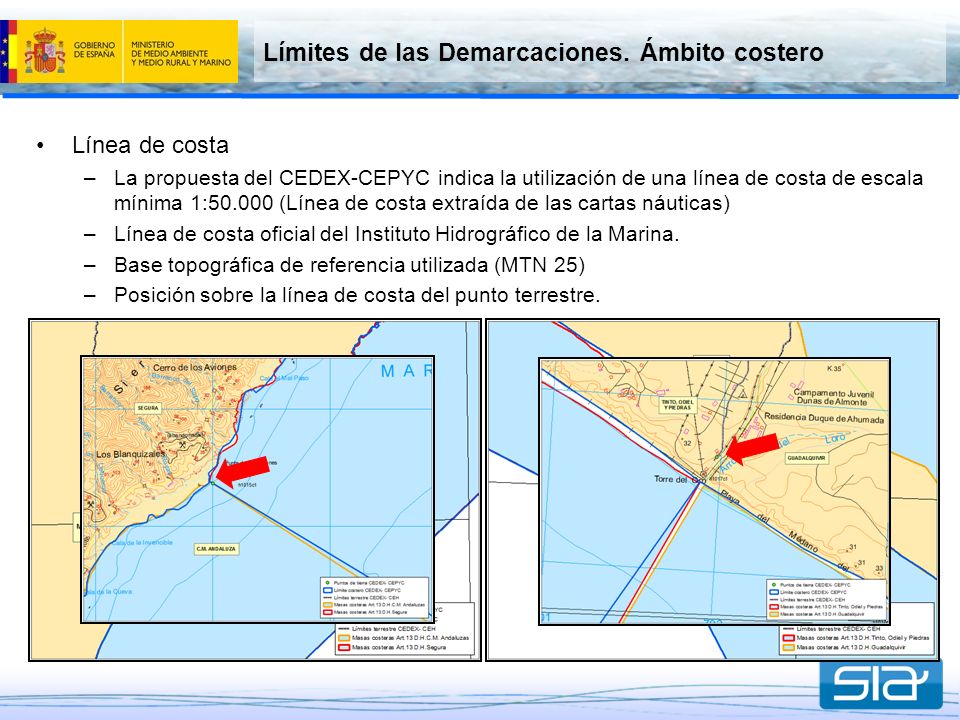

11 Límites de las Demarcaciones. Ámbito costero Línea de costa –La propuesta del CEDEX-CEPYC indica la utilización de una línea de costa de escala mínima 1:50.000 (Línea de costa extraída de las cartas náuticas) –Línea de costa oficial del Instituto Hidrográfico de la Marina. –Base topográfica de referencia utilizada (MTN 25) –Posición sobre la línea de costa del punto terrestre.

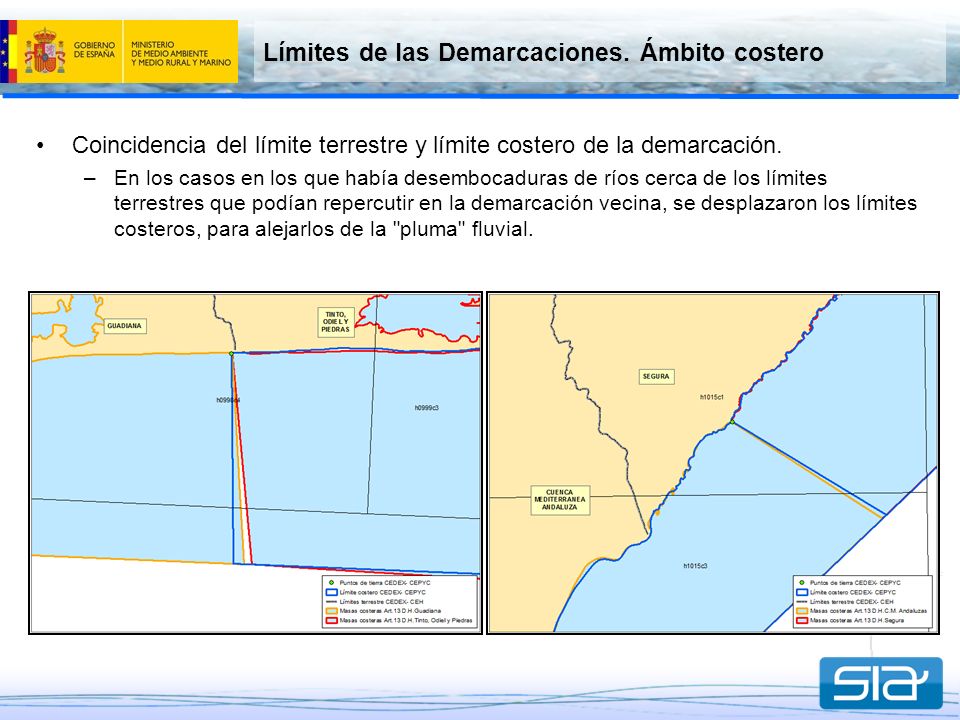

12 Límites de las Demarcaciones. Ámbito costero Coincidencia del límite terrestre y límite costero de la demarcación. –En los casos en los que había desembocaduras de ríos cerca de los límites terrestres que podían repercutir en la demarcación vecina, se desplazaron los límites costeros, para alejarlos de la "pluma" fluvial.

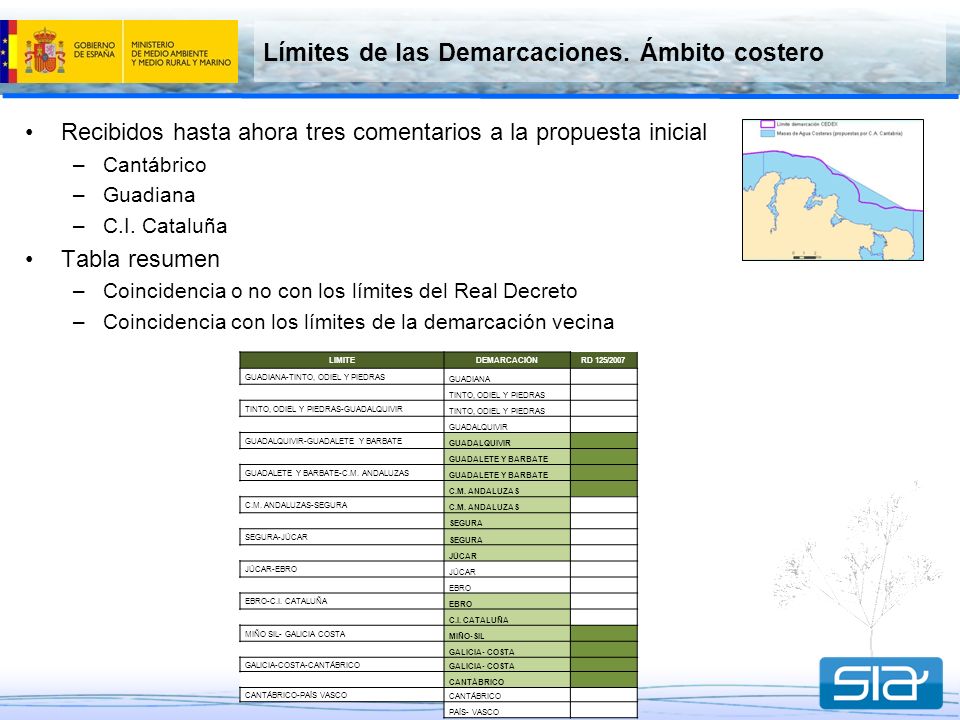

13 Límites de las Demarcaciones. Ámbito costero Recibidos hasta ahora tres comentarios a la propuesta inicial –Cantábrico –Guadiana –C.I. Cataluña Tabla resumen –Coincidencia o no con los límites del Real Decreto –Coincidencia con los límites de la demarcación vecina LIMITEDEMARCACIÓNRD 125/2007 GUADIANA-TINTO, ODIEL Y PIEDRAS GUADIANA TINTO, ODIEL Y PIEDRAS TINTO, ODIEL Y PIEDRAS-GUADALQUIVIR TINTO, ODIEL Y PIEDRAS GUADALQUIVIR GUADALQUIVIR-GUADALETE Y BARBATE GUADALQUIVIR GUADALETE Y BARBATE GUADALETE Y BARBATE-C.M. ANDALUZAS GUADALETE Y BARBATE C.M. ANDALUZAS C.M. ANDALUZAS-SEGURA C.M. ANDALUZAS SEGURA SEGURA-JÚCAR SEGURA JÚCAR JÚCAR-EBRO JÚCAR EBRO EBRO-C.I. CATALUÑA EBRO C.I. CATALUÑA MIÑO SIL- GALICIA COSTA MIÑO-SIL GALICIA- COSTA GALICIA-COSTA-CANTÁBRICO GALICIA- COSTA CANTÁBRICO CANTÁBRICO-PAÍS VASCO CANTÁBRICO PAÍS- VASCO

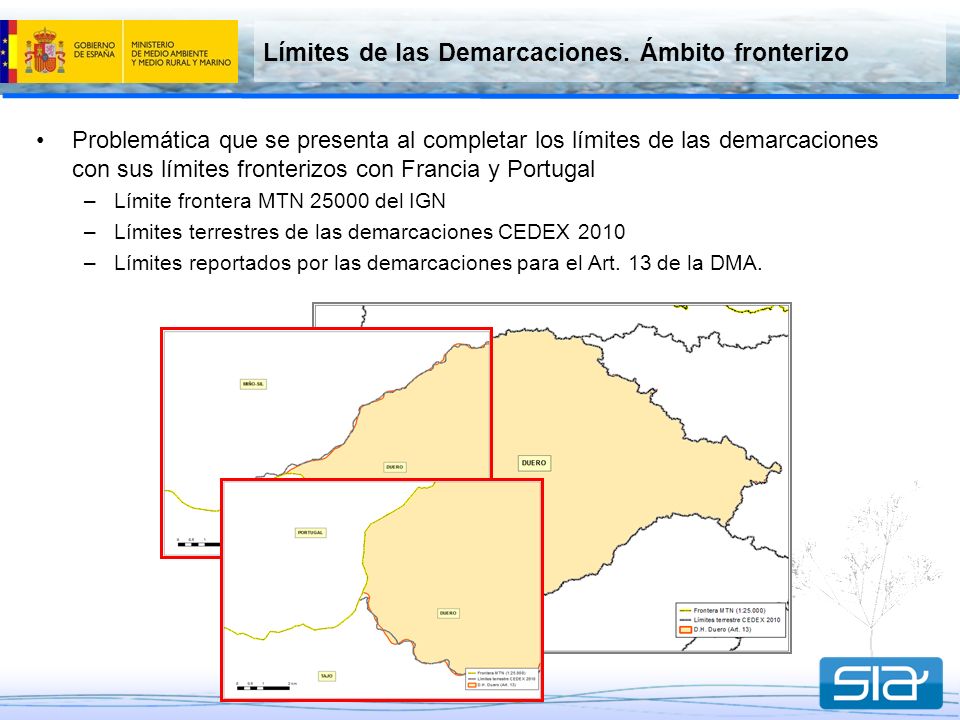

14 Límites de las Demarcaciones. Ámbito fronterizo Problemática que se presenta al completar los límites de las demarcaciones con sus límites fronterizos con Francia y Portugal –Límite frontera MTN 25000 del IGN –Límites terrestres de las demarcaciones CEDEX 2010 –Límites reportados por las demarcaciones para el Art. 13 de la DMA.

15 GRACIAS POR SU ATENCIÓN RUEGOS Y PREGUNTAS
