1 Seminario Redes Con Mikrotik Por: Howard Smith VP Mikrotik Perú Lima, Perú. Julio 2016.

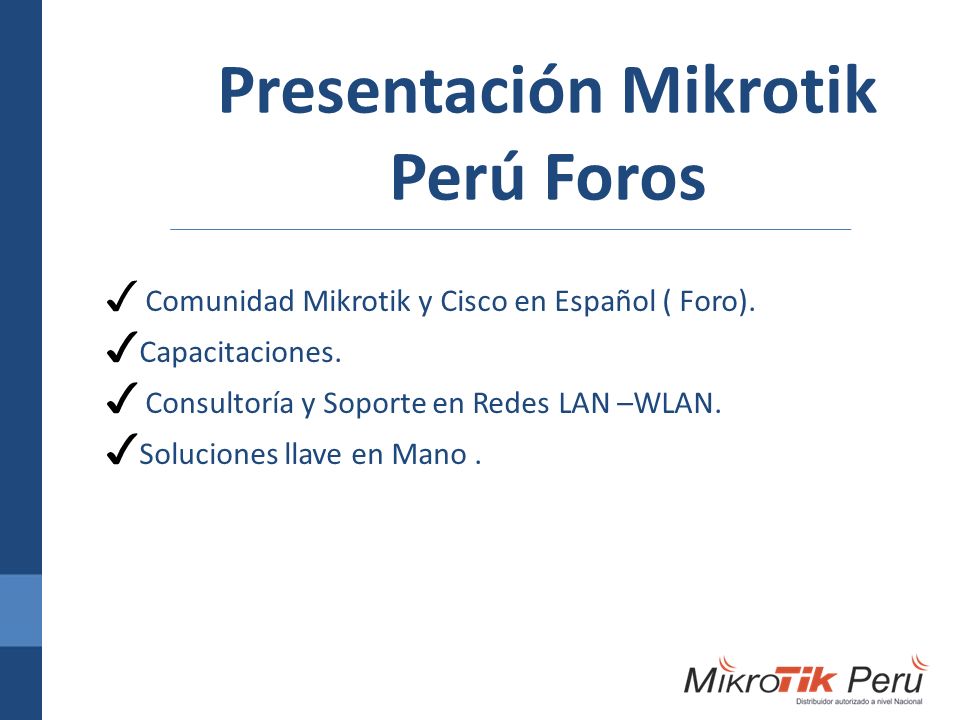

2 Presentación Mikrotik Perú Foros ✓ Comunidad Mikrotik y Cisco en Español ( Foro). ✓ Capacitaciones. ✓ Consultoría y Soporte en Redes LAN –WLAN. ✓ Soluciones llave en Mano.

3

4 Recordatorio Por favor, Ponga su móvil en modo silencio. Durante las explicaciones, por favor evite las conversaciones paralelas. Podrá preguntar y pedir nuevamente la explicación cuantas veces desee.

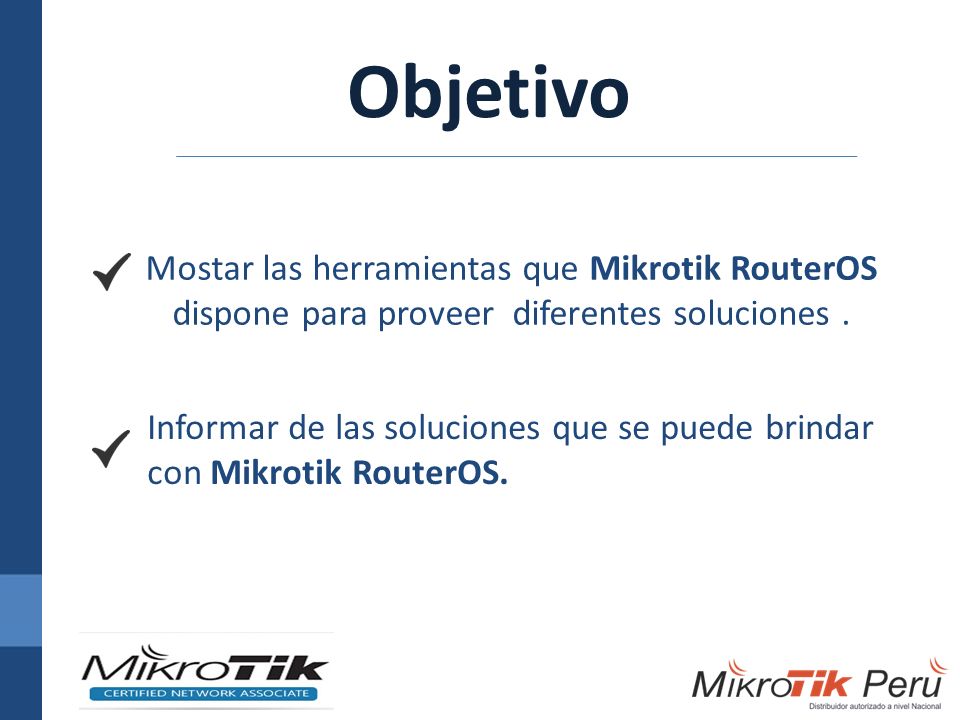

5 Objetivo Mostar las herramientas que Mikrotik RouterOS dispone para proveer diferentes soluciones. Informar de las soluciones que se puede brindar con Mikrotik RouterOS.

6 Presentación Personal Nombre y Empresa. Experiencia en Mikrotik RouterOS. Expectativas del Seminario. Nota: Cada alumno tendrá su propio Red para realizar los laboratorios: GRUPO A 192.168.10.1/24 GRUPO B 192.168.20.1/24

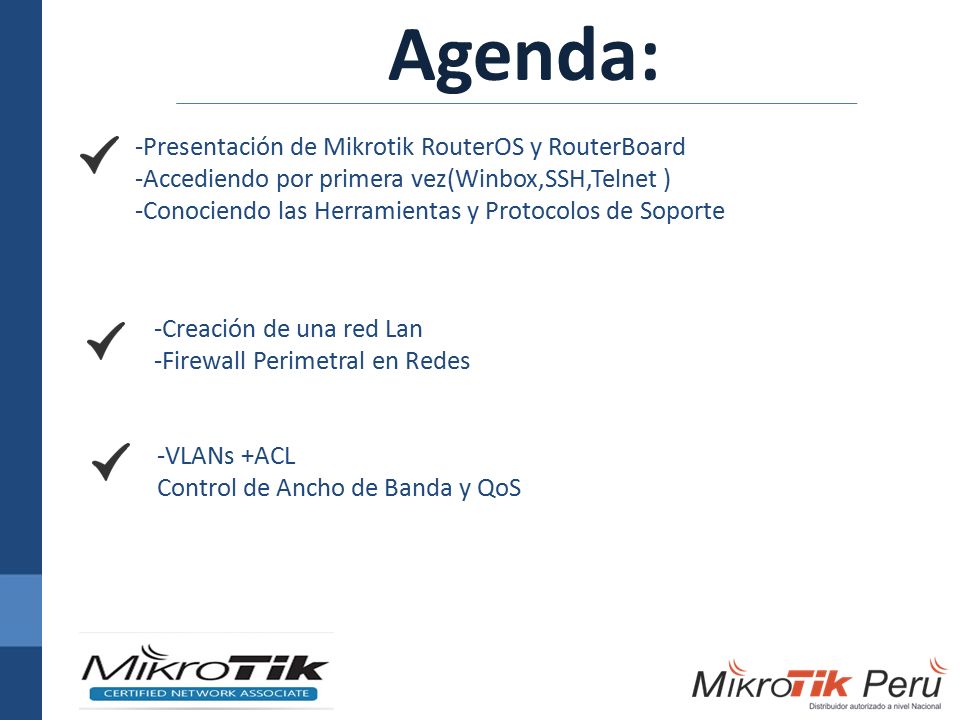

7 Agenda: -Presentación de Mikrotik RouterOS y RouterBoard -Accediendo por primera vez(Winbox,SSH,Telnet ) -Conociendo las Herramientas y Protocolos de Soporte -Creación de una red Lan -Firewall Perimetral en Redes -VLANs +ACL Control de Ancho de Banda y QoS

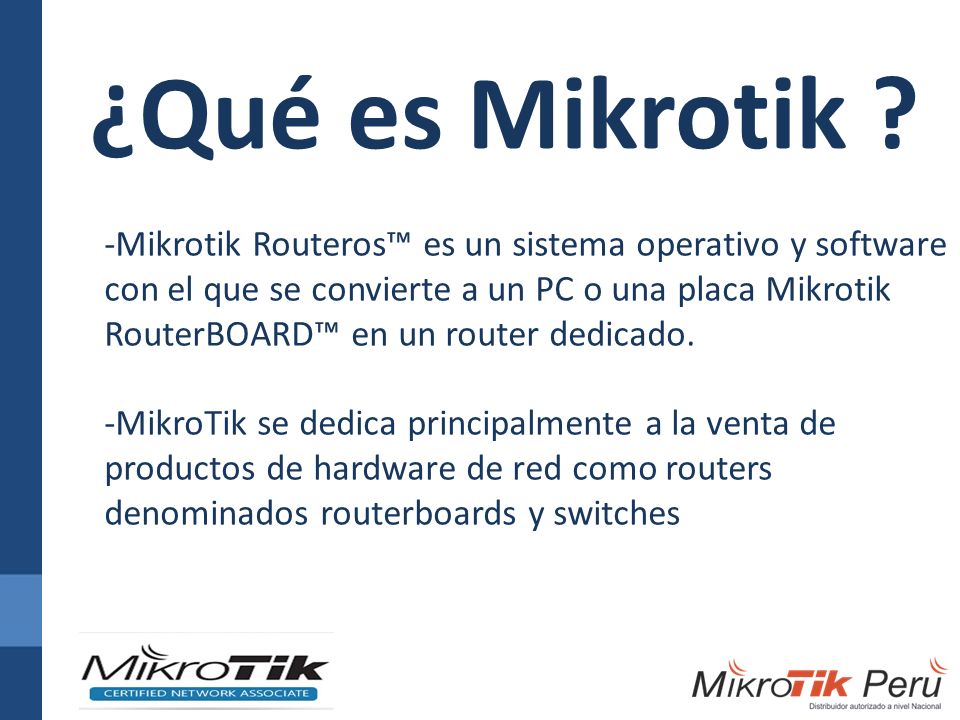

8 ¿Qué es Mikrotik ? -Mikrotik Routeros™ es un sistema operativo y software con el que se convierte a un PC o una placa Mikrotik RouterBOARD™ en un router dedicado. -MikroTik se dedica principalmente a la venta de productos de hardware de red como routers denominados routerboards y switches

9 Características Administración grafica y remota HotSpot VLAN TunnelingL2TPPPTPPPOE Bandwidth Manager Historial detrafico por cliente DHCPclient/server BGP/MPLS/OSPF QoS Webproxy

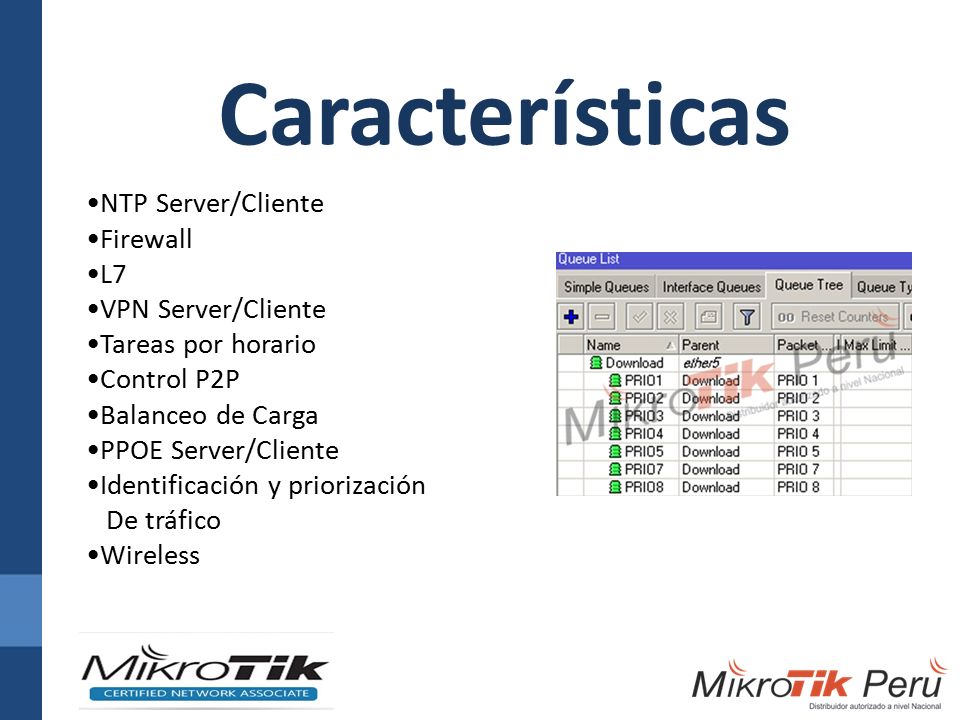

10 Características NTP Server/Cliente Firewall L7 VPN Server/Cliente Tareas por horario Control P2P Balanceo de Carga PPOE Server/Cliente Identificación y priorización De tráfico Wireless

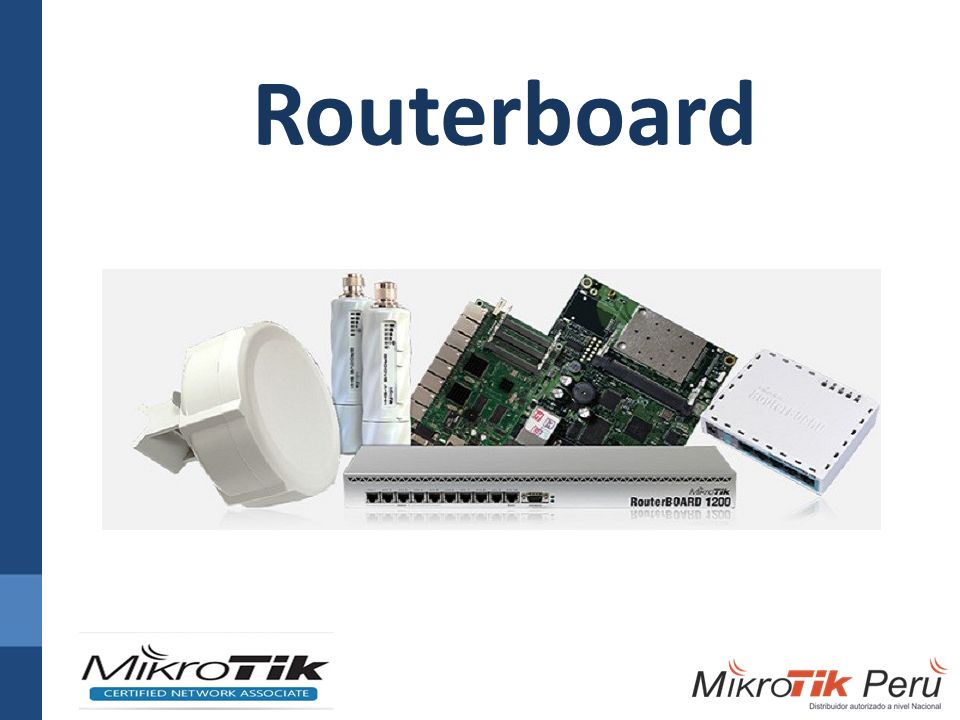

11 Routerboard

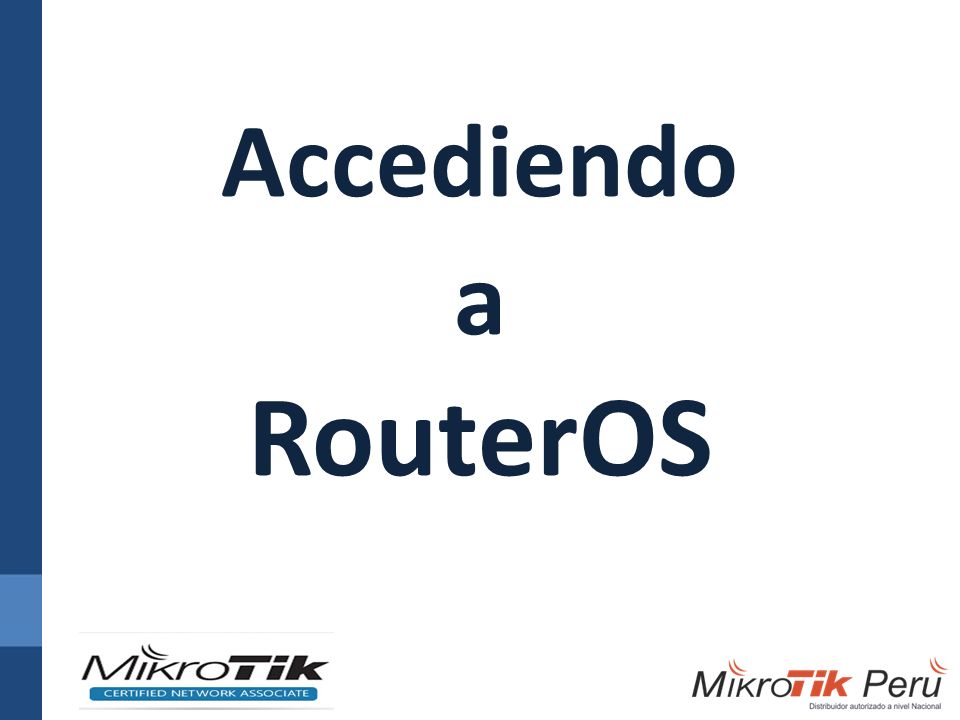

12 Accediendo a RouterOS

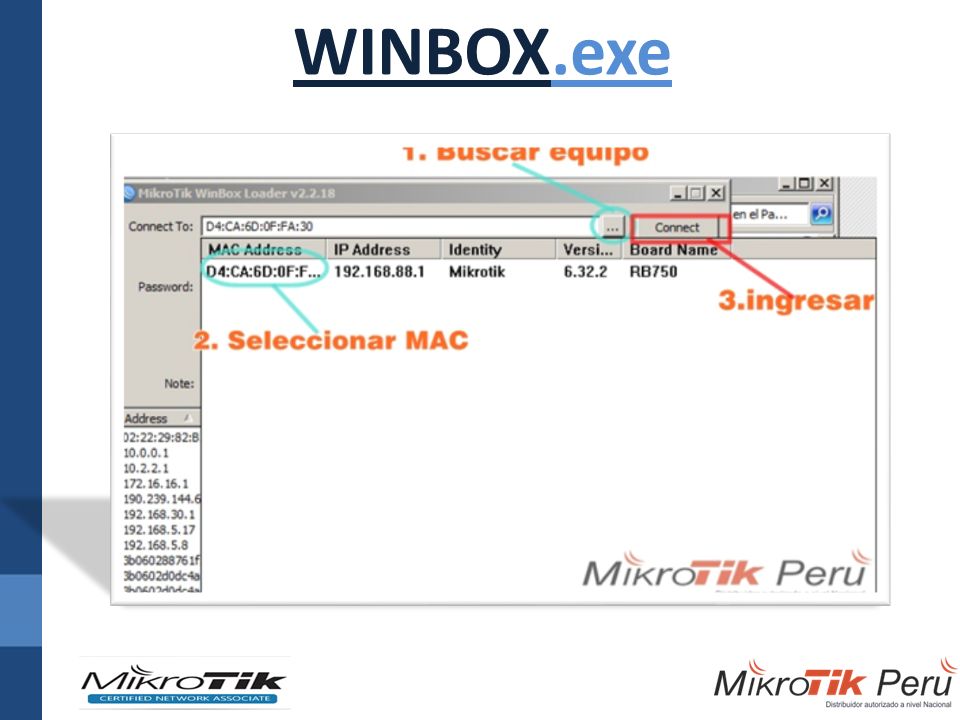

13 Gui CLI Winbox.exe Metodos de acceso

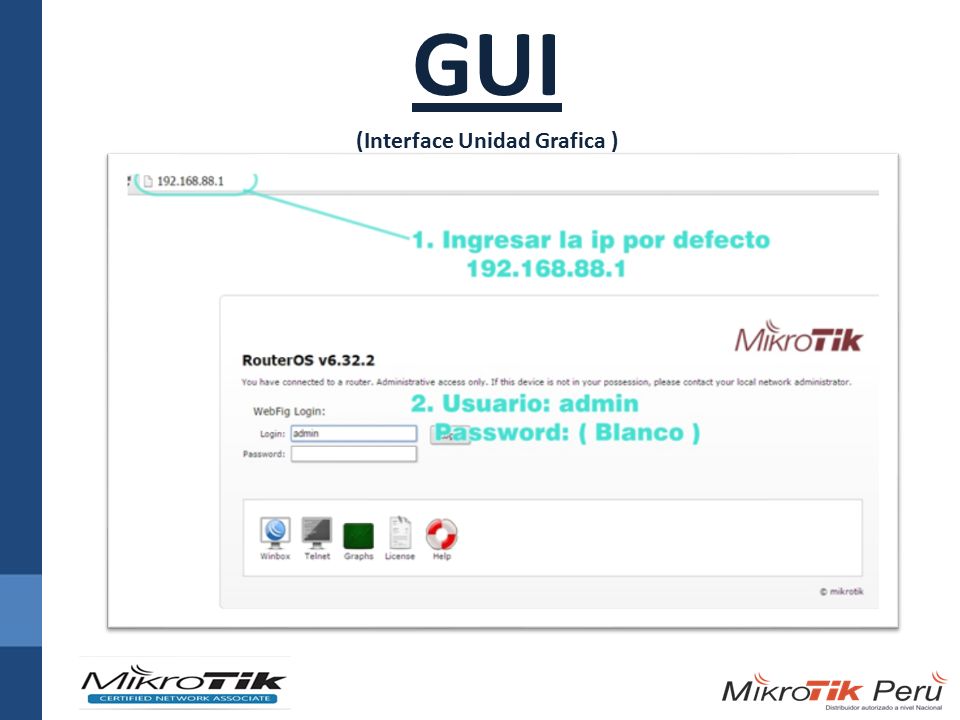

14 GUI (Interface Unidad Grafica )

15 WINBOX.exe

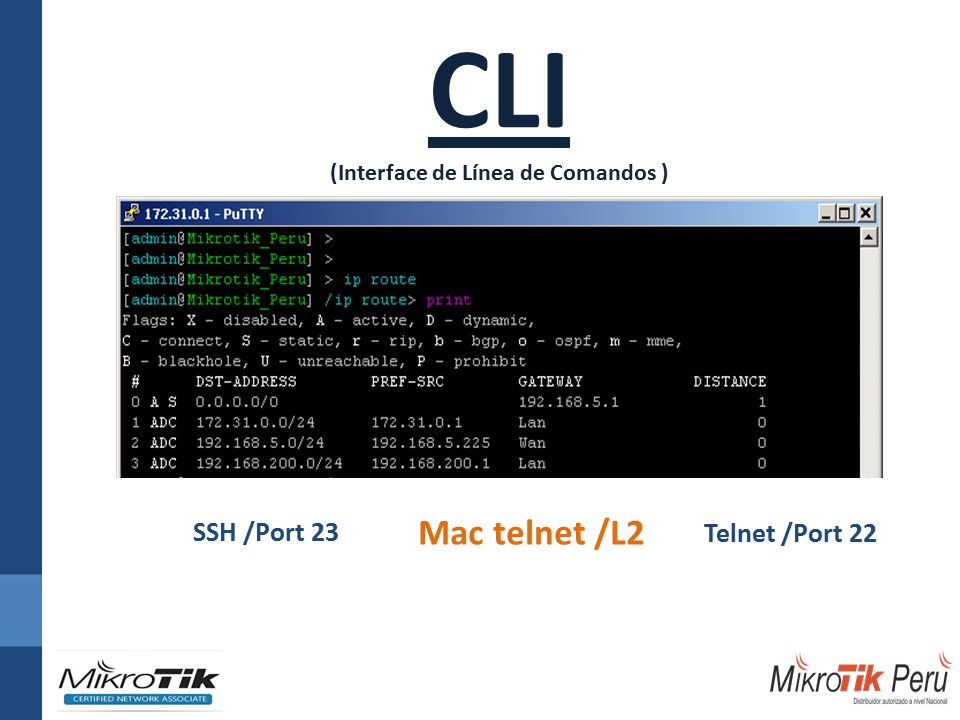

16 CLI (Interface de Línea de Comandos ) SSH /Port 23 Telnet /Port 22 Mac telnet /L2

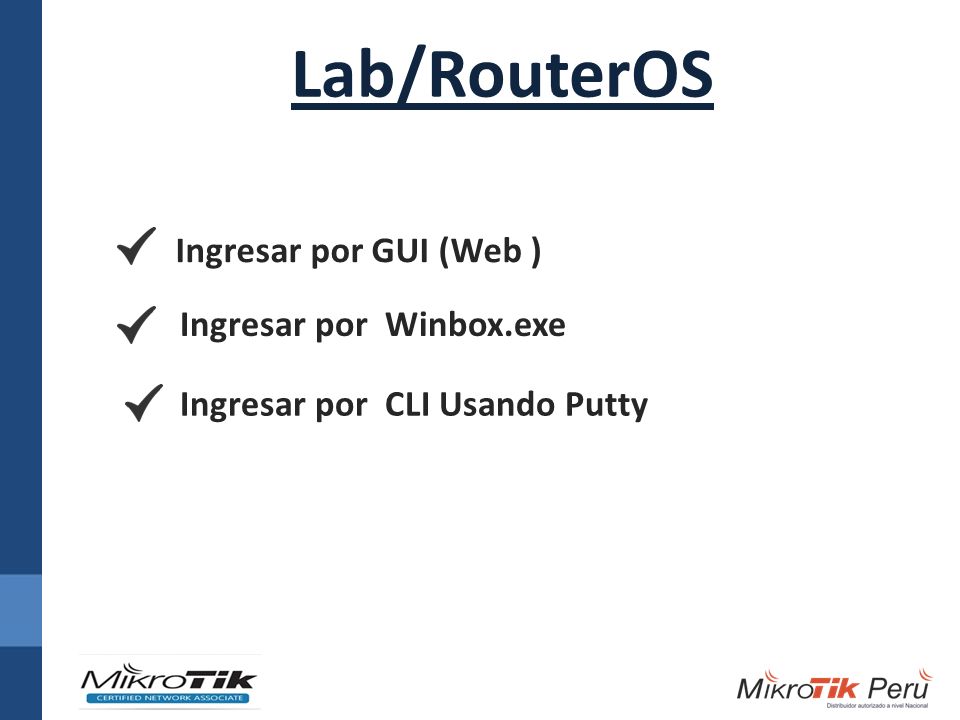

17 Lab/RouterOS Ingresar por GUI (Web ) Ingresar por Winbox.exe Ingresar por CLI Usando Putty

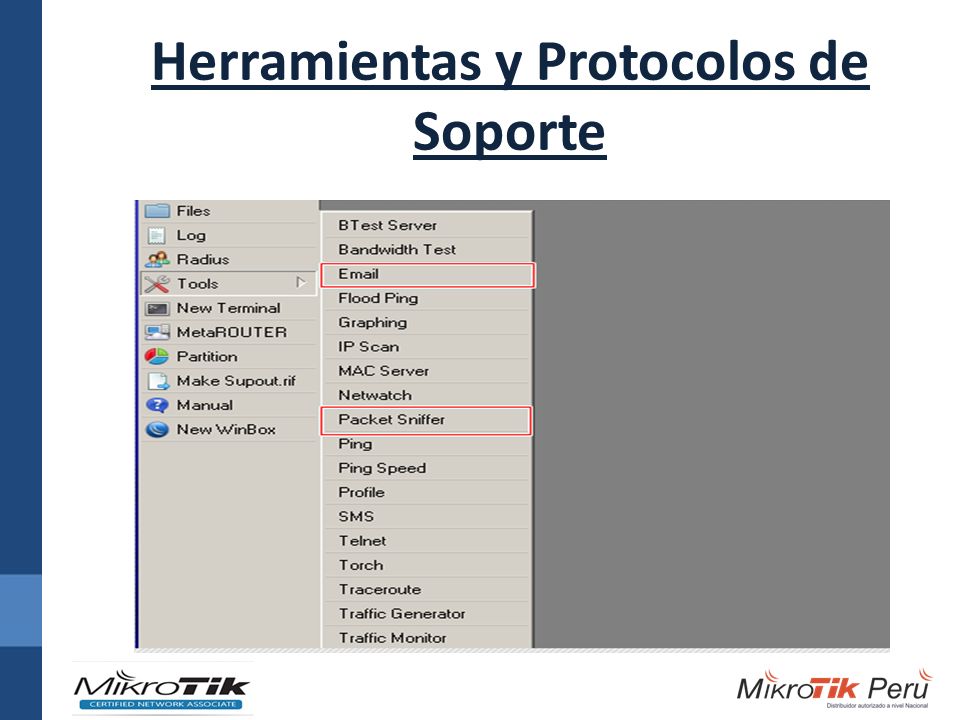

18 Herramientas y Protocolos de Soporte

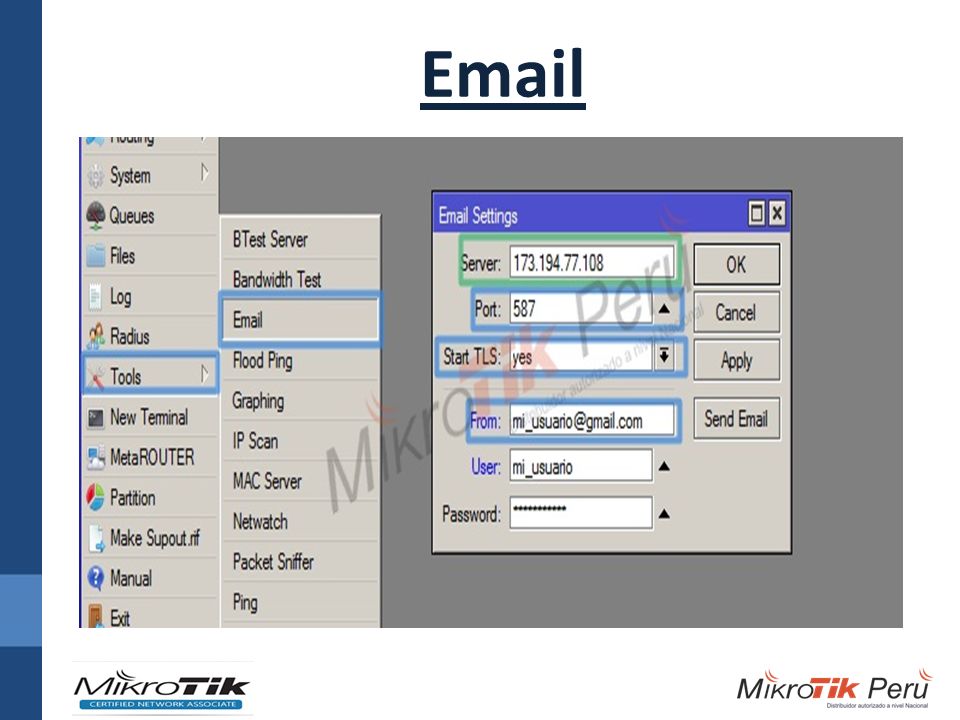

19 Email

20 http://www.mikrotikperu.pe/f oros/threads/recibir-un- correo-cuando-una-antena-se- desconecta-solucion- mikrotik.26/ Manual

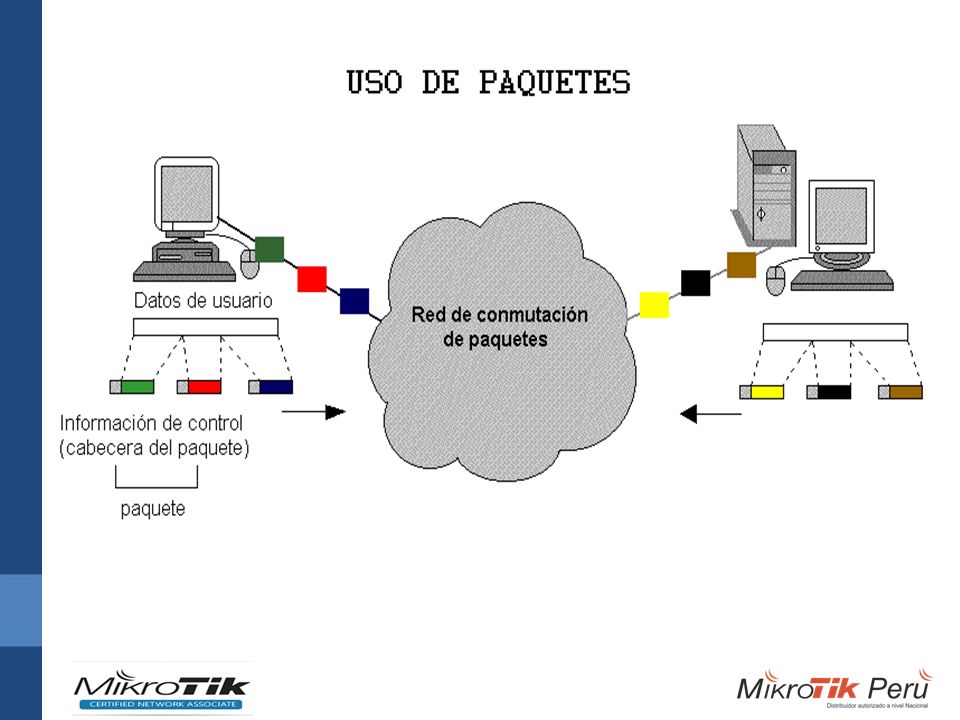

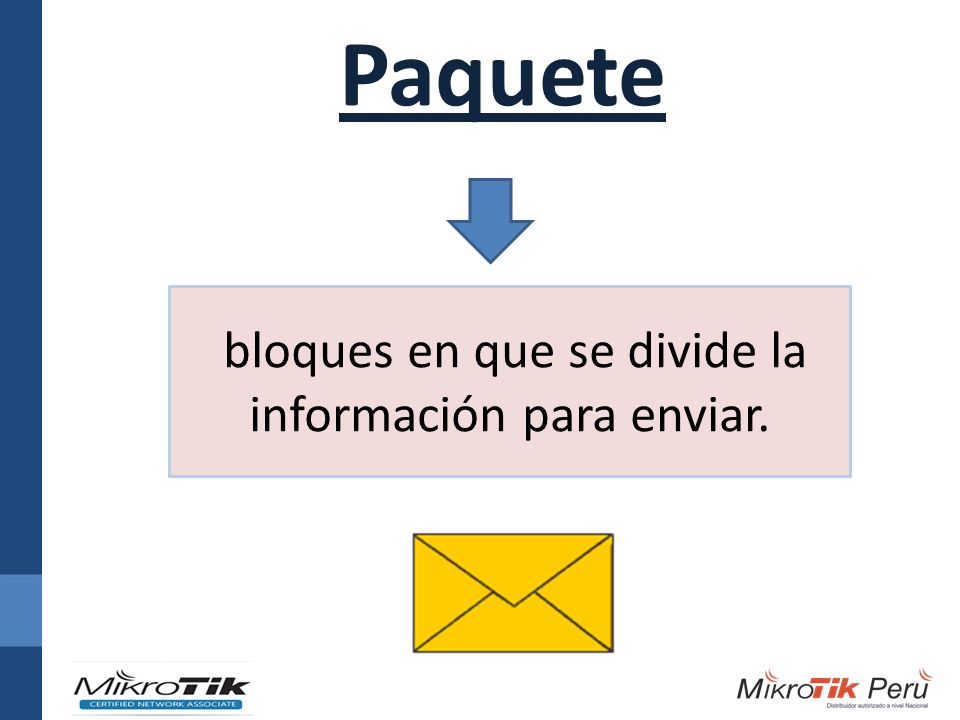

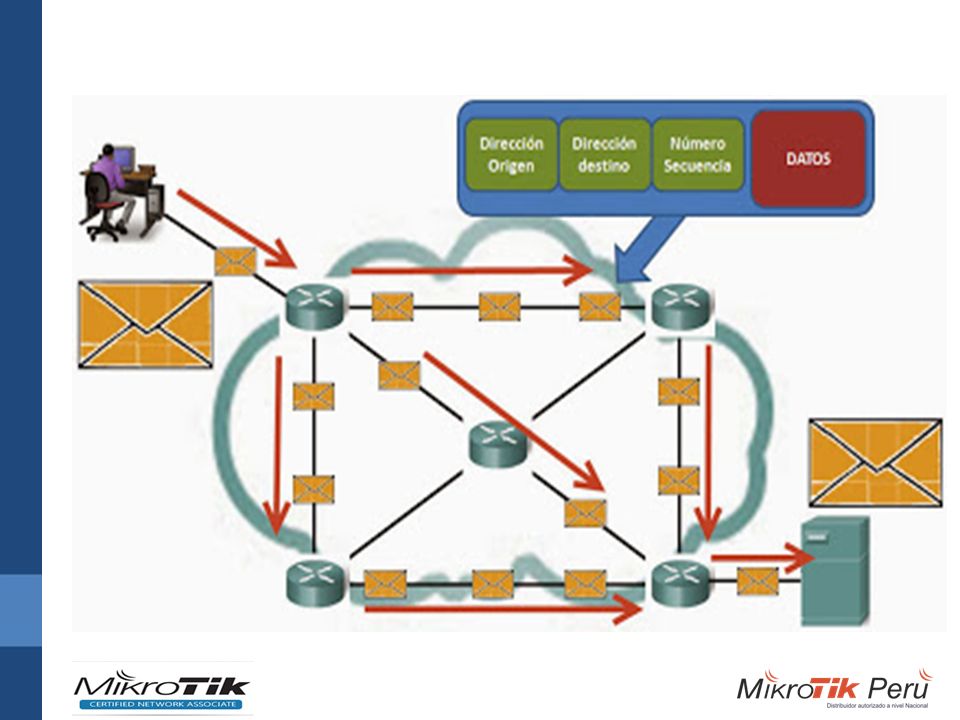

21 Paquete bloques en que se divide la información para enviar.

22

23

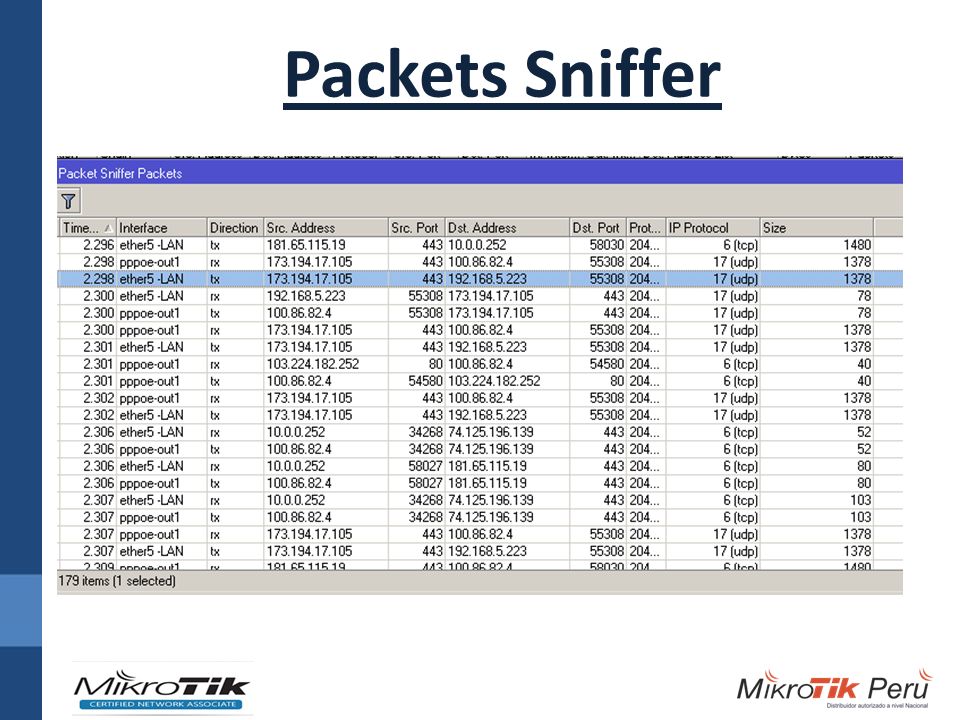

24 Packets Sniffer

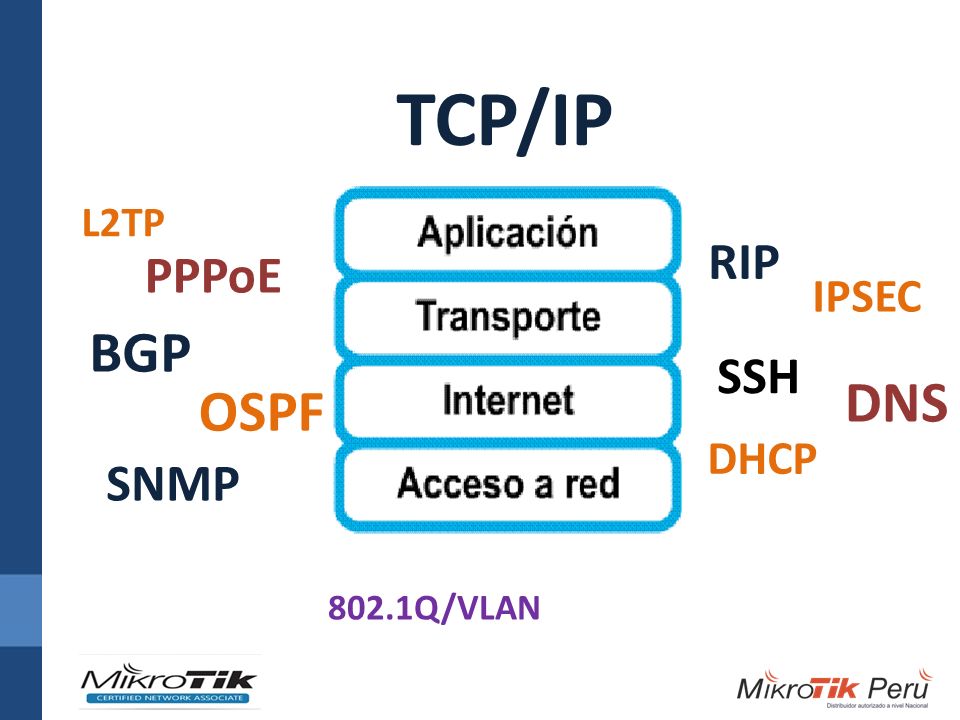

25 OSPF 802.1Q/VLAN SSH DNS DHCP PPPoE L2TP IPSEC SNMP RIP BGP TCP/IP

26 Creación de una Red LAN

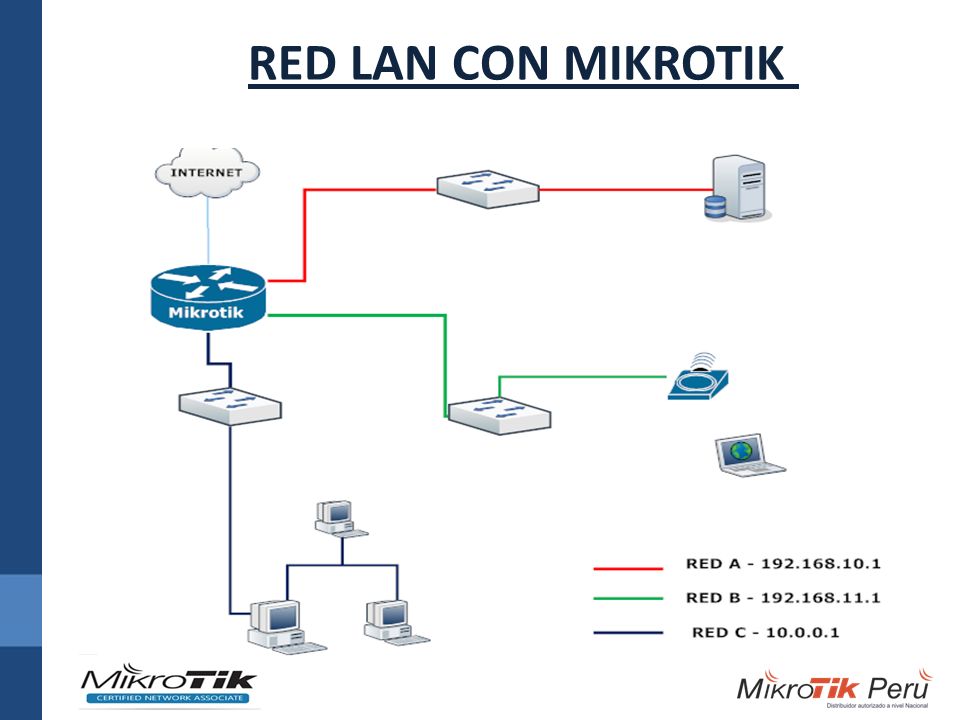

27 RED LAN CON MIKROTIK

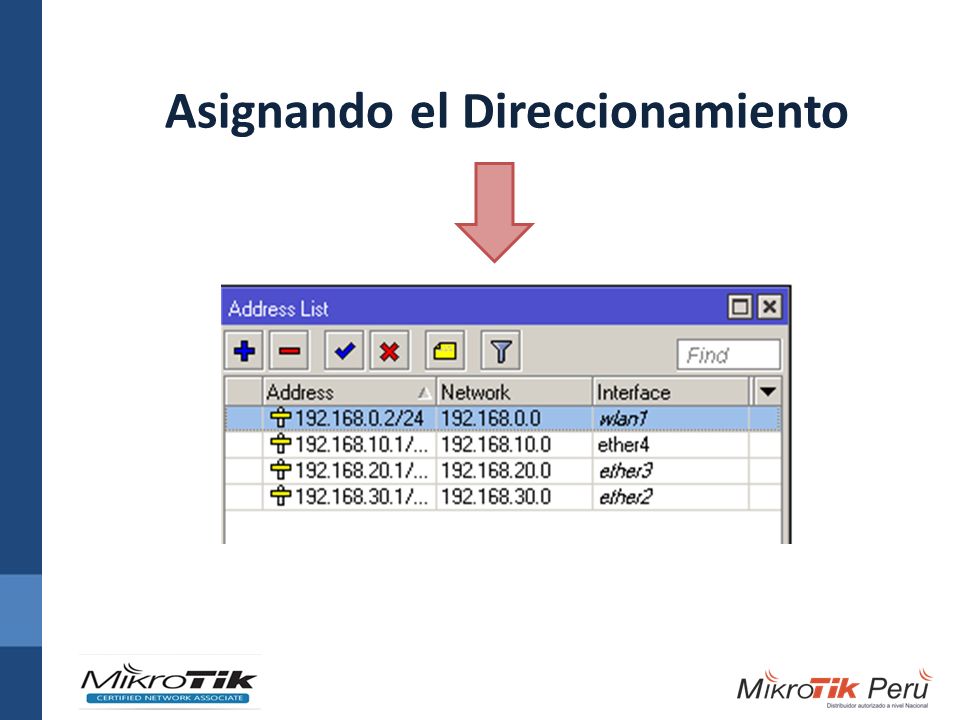

28 Asignando el Direccionamiento

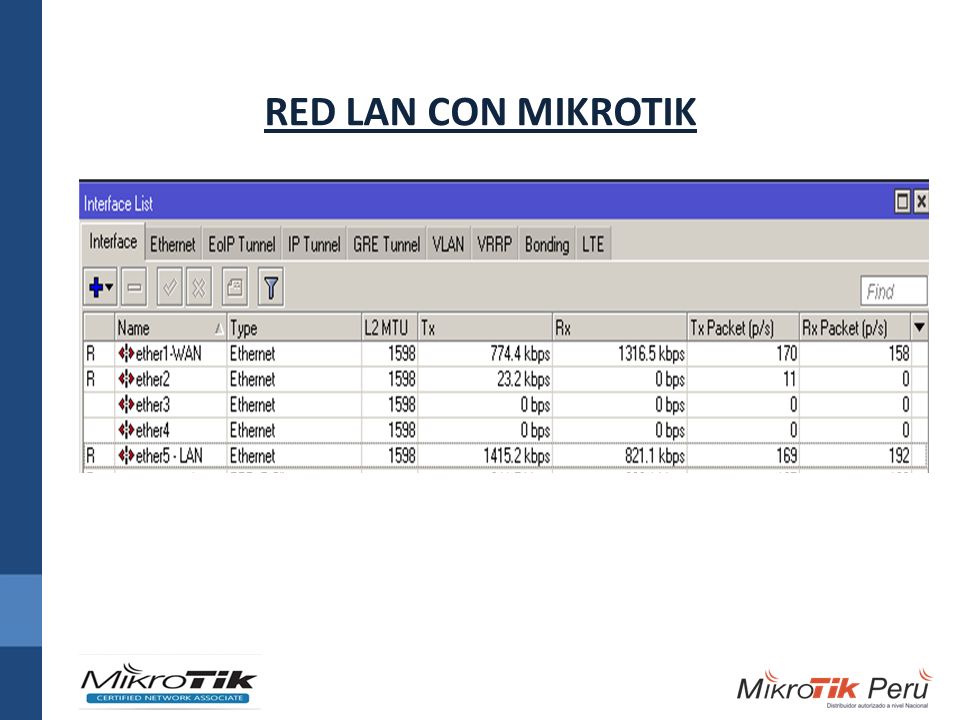

29 RED LAN CON MIKROTIK

30 Firewall Perimetral

31 Un firewall es un dispositivo de seguridad de la red que monitorea el tráfico de red -entrante y saliente- y decide si permite o bloquea tráfico específico.

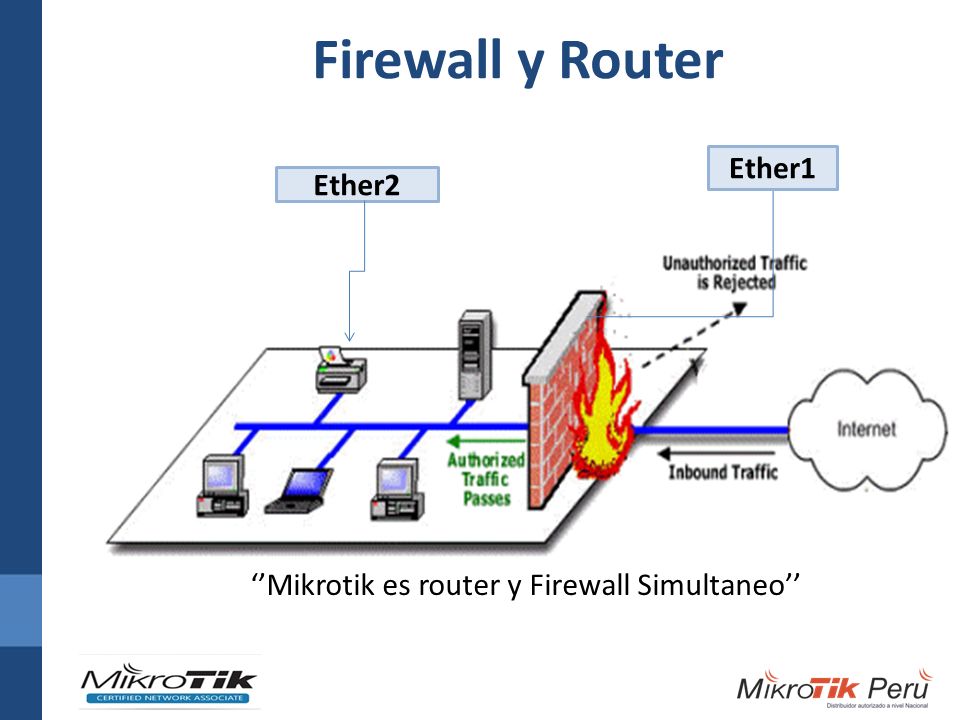

32 Ether2 Ether1 ‘’Mikrotik es router y Firewall Simultaneo’’ Firewall y Router

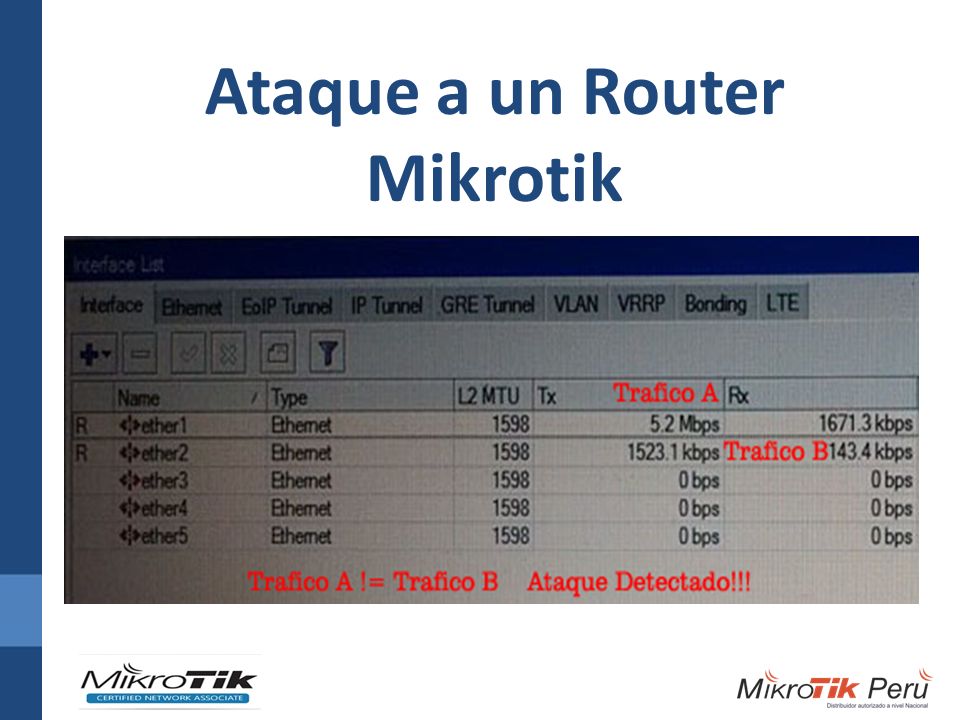

33 Ataque a un Router Mikrotik

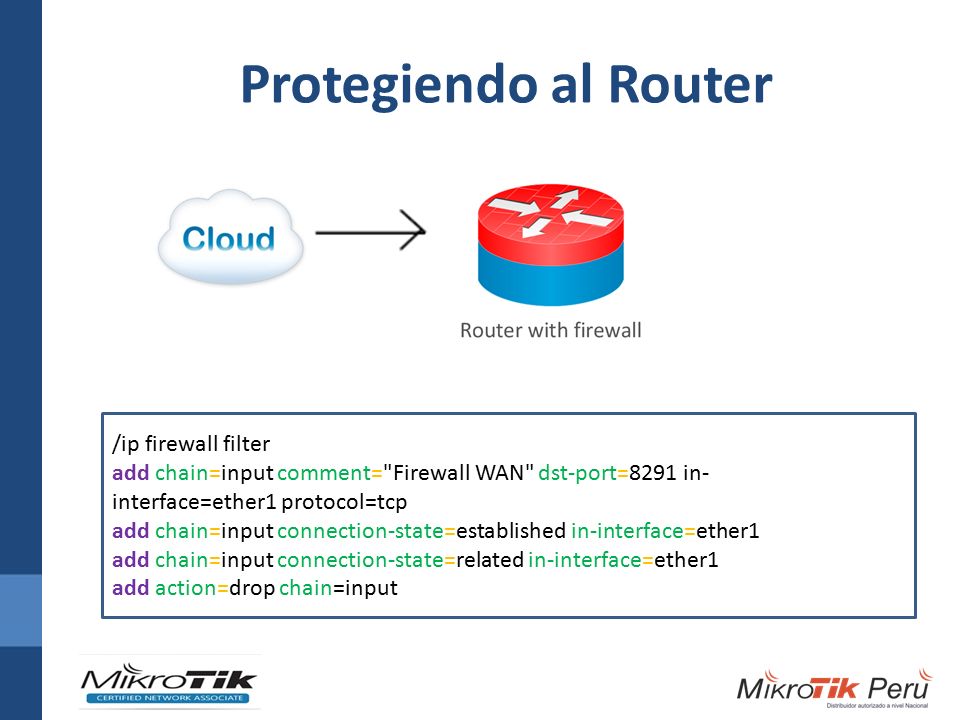

34 Protegiendo al Router /ip firewall filter add chain=input comment="Firewall WAN" dst-port=8291 in- interface=ether1 protocol=tcp add chain=input connection-state=established in-interface=ether1 add chain=input connection-state=related in-interface=ether1 add action=drop chain=input in-interface=ether1

35 http://mikrotikperu.pe/f oros/threads/evitar- ataques-a-tu-mikrotik- solucion-inmediata.3/ Manual

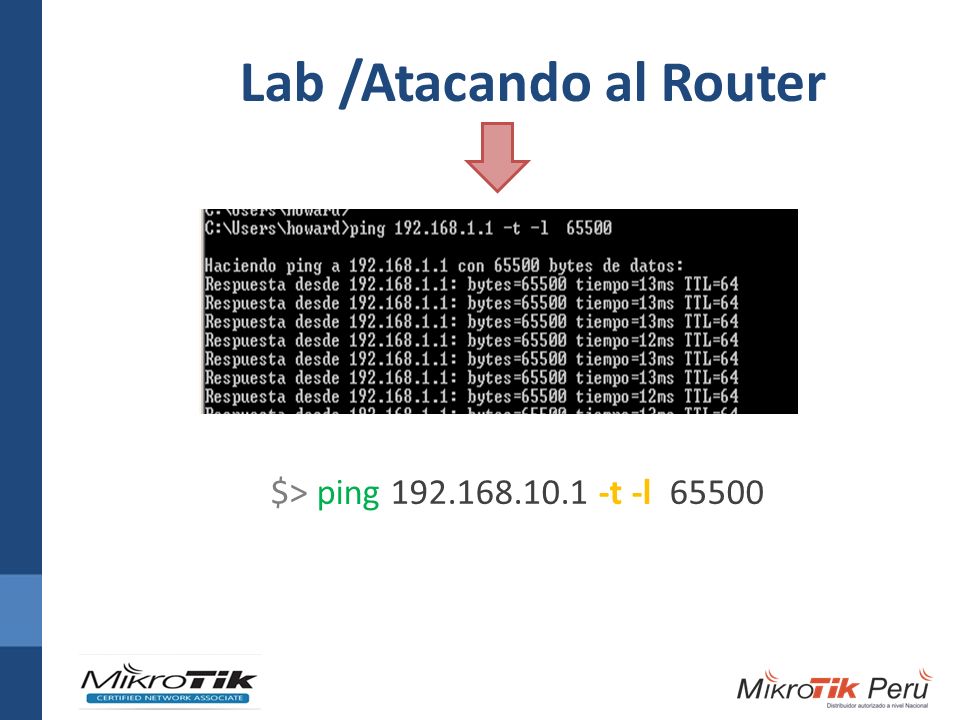

36 Lab /Atacando al Router $> ping 192.168.10.1 -t -l 65500

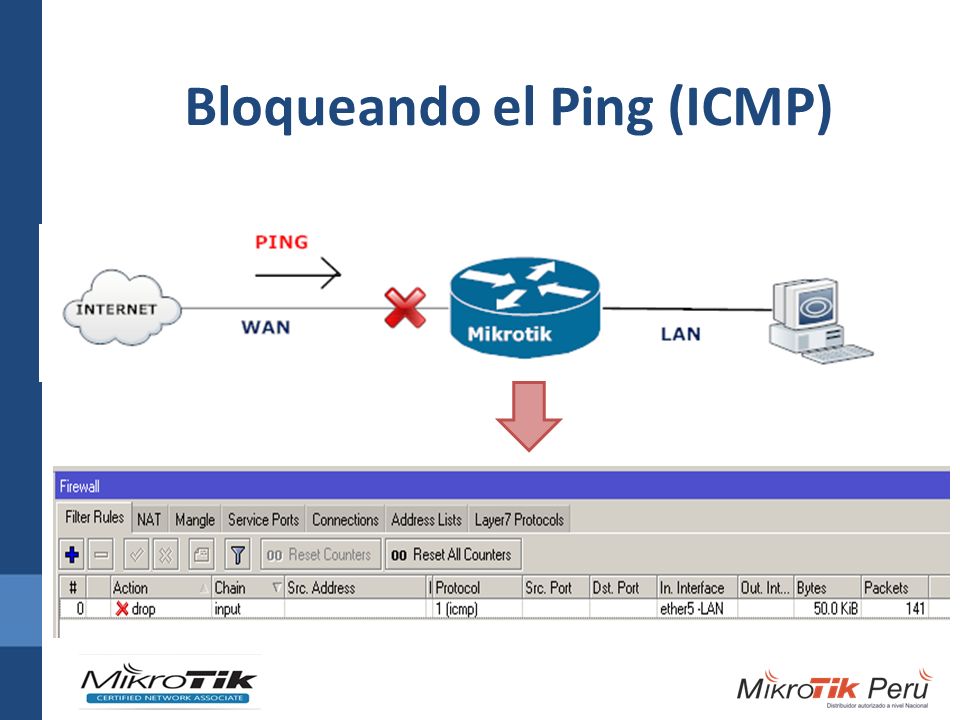

37 Bloqueando el Ping (ICMP)

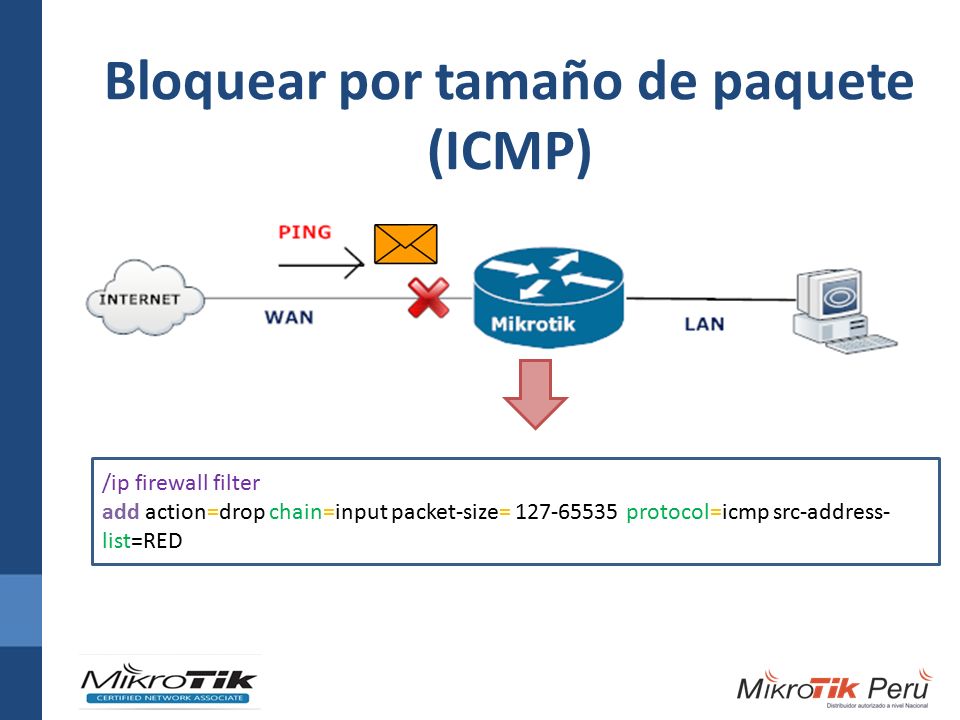

38 Bloquear por tamaño de paquete (ICMP) /ip firewall filter add action=drop chain=input packet-size= 127-65535 protocol=icmp src-address- list=RED

39 Mitigando la DOS /ip firewall filter add action=add-src-to-address-list address-list=black_list address-list-timeout=\ 1m chain=input connection-limit=10,32 dst-port=80 protocol=tcp \ src-address-list=RED tcp-flags=syn add action=tarpit chain=input protocol=tcp src-address-list=black_list Detectar un ataque y enviarlo a una Black List Dst.80

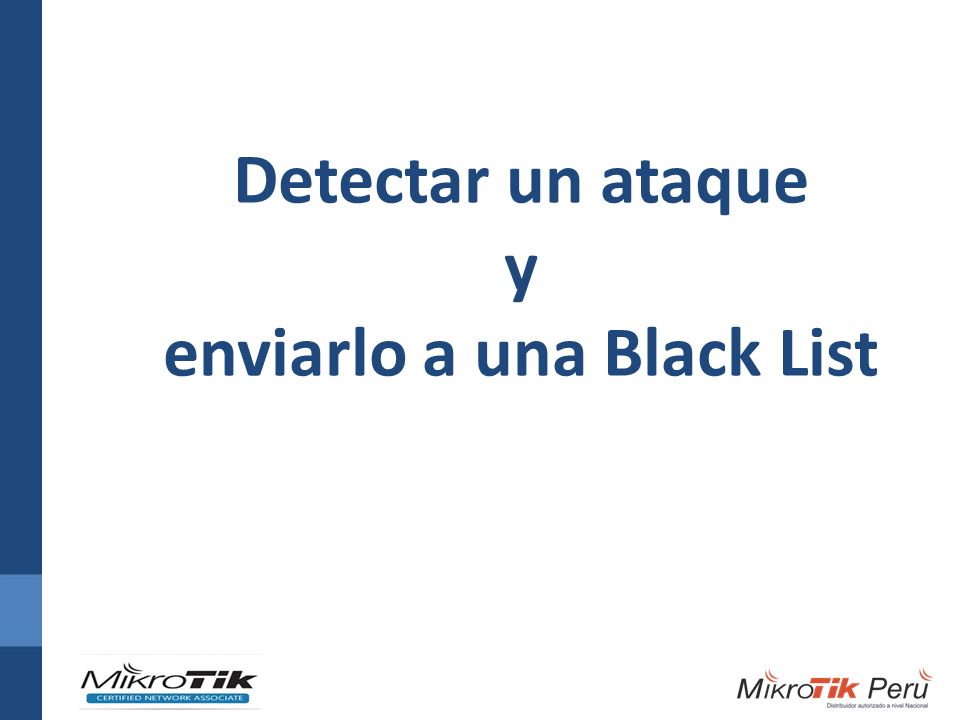

40 Detectar un ataque y enviarlo a una Black List

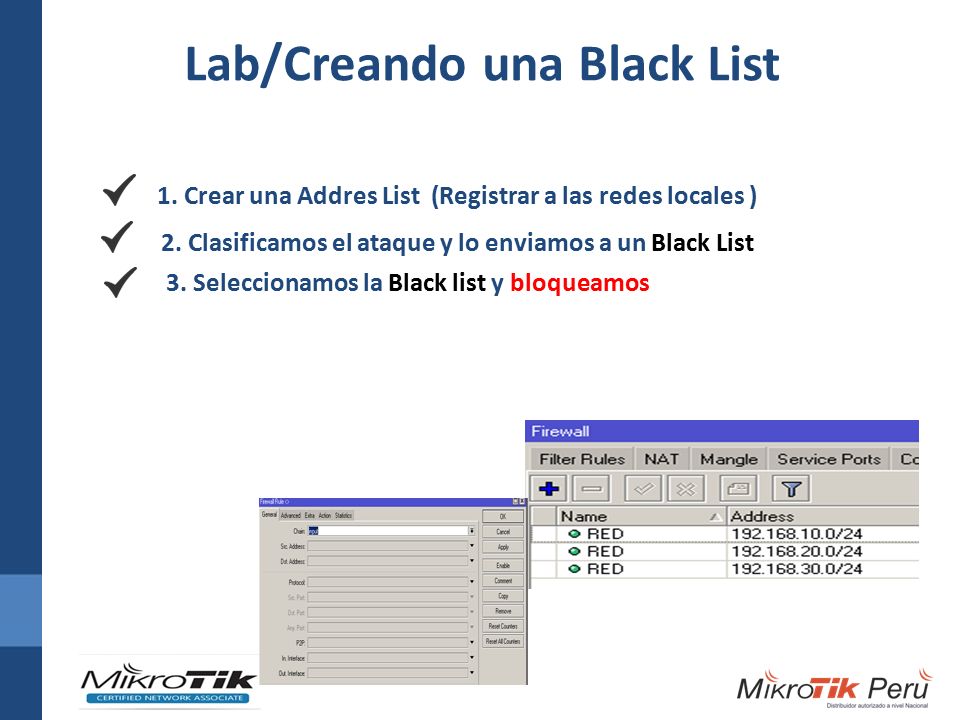

41 Lab/Creando una Black List 1. Crear una Addres List (Registrar a las redes locales ) 2. Clasificamos el ataque y lo enviamos a un Black List 3. Seleccionamos la Black list y bloqueamos

42 VPN

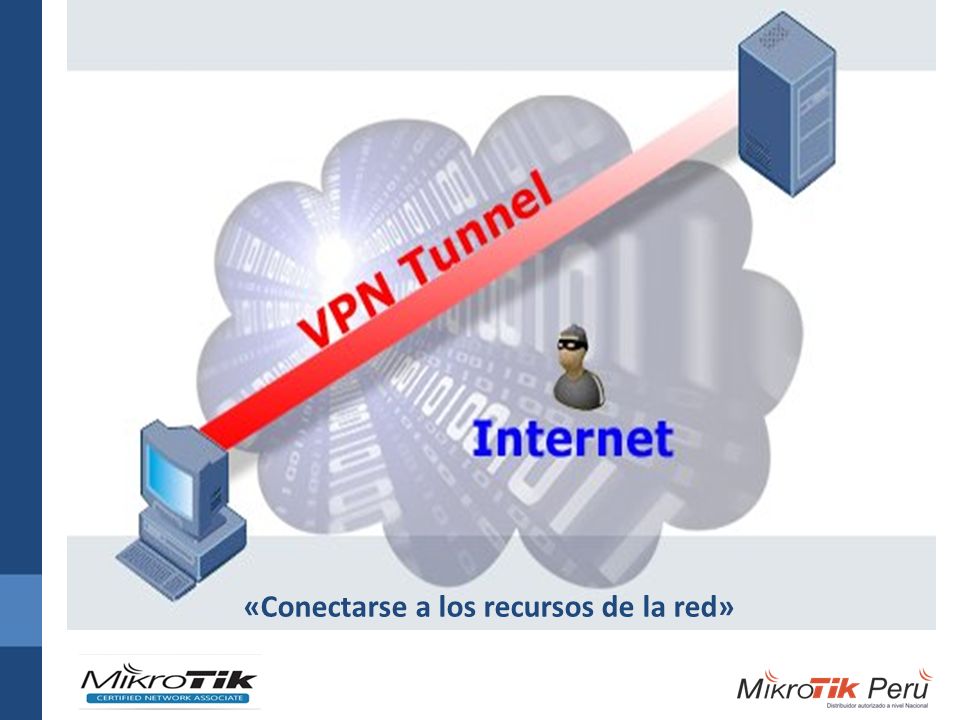

43 «Conectarse a los recursos de la red»

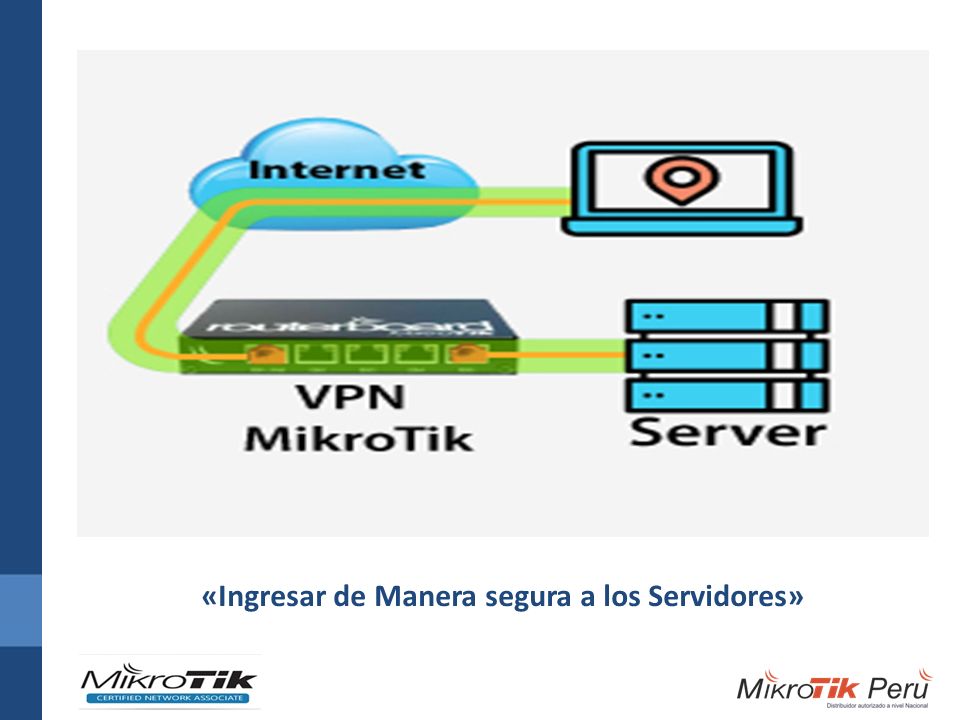

44 «Ingresar de Manera segura a los Servidores»

45 VLAN

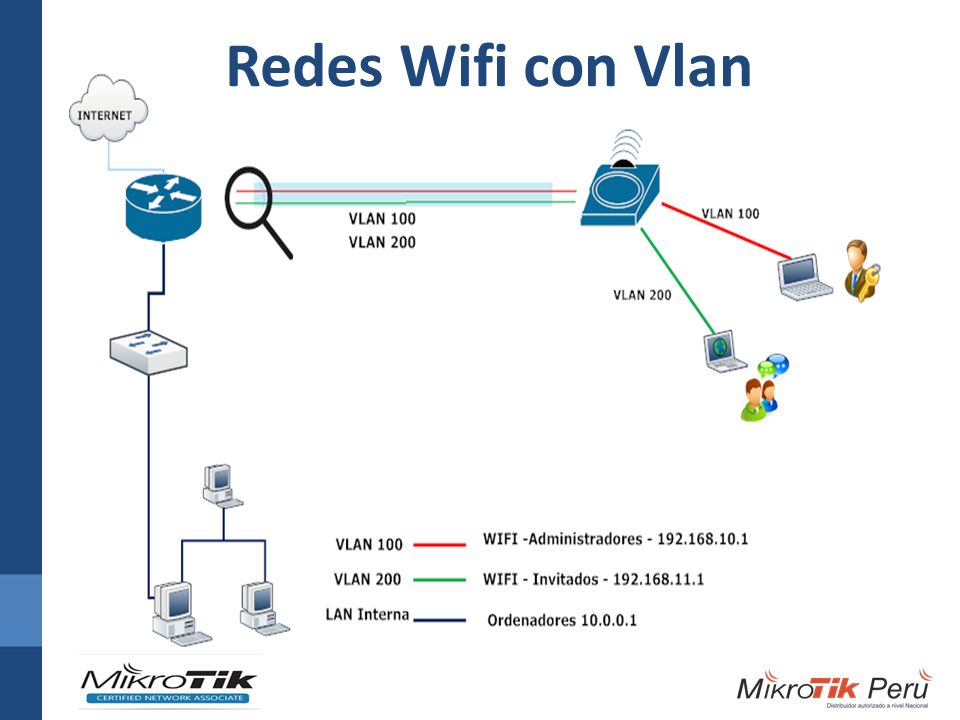

46 Redes Wifi con Vlan

47 VLAN en Router Mikrotik

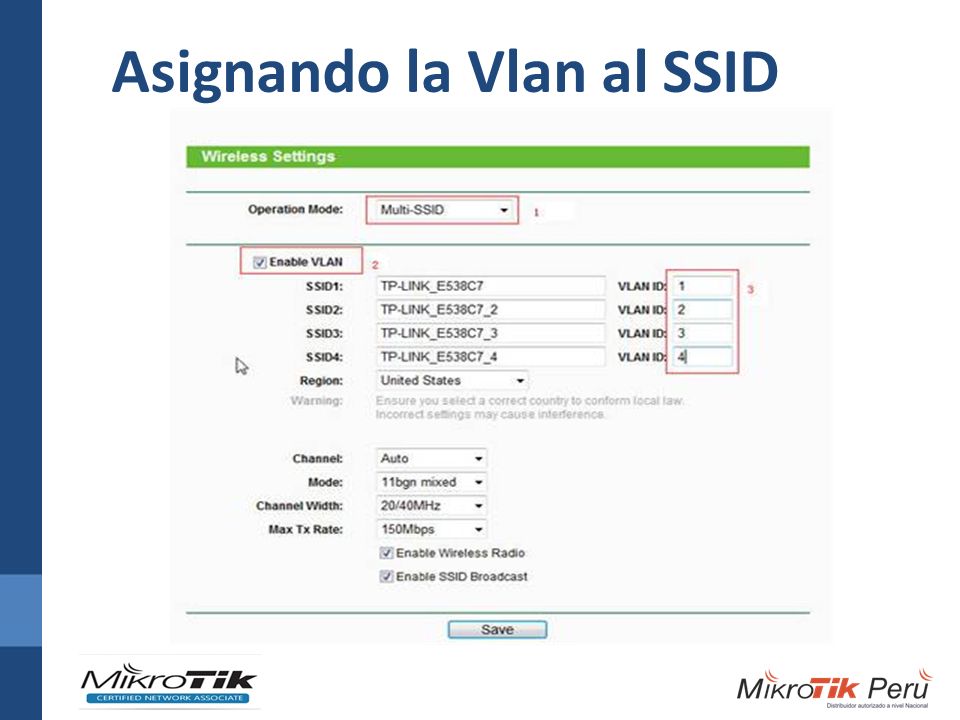

48 Asignando la Vlan al SSID

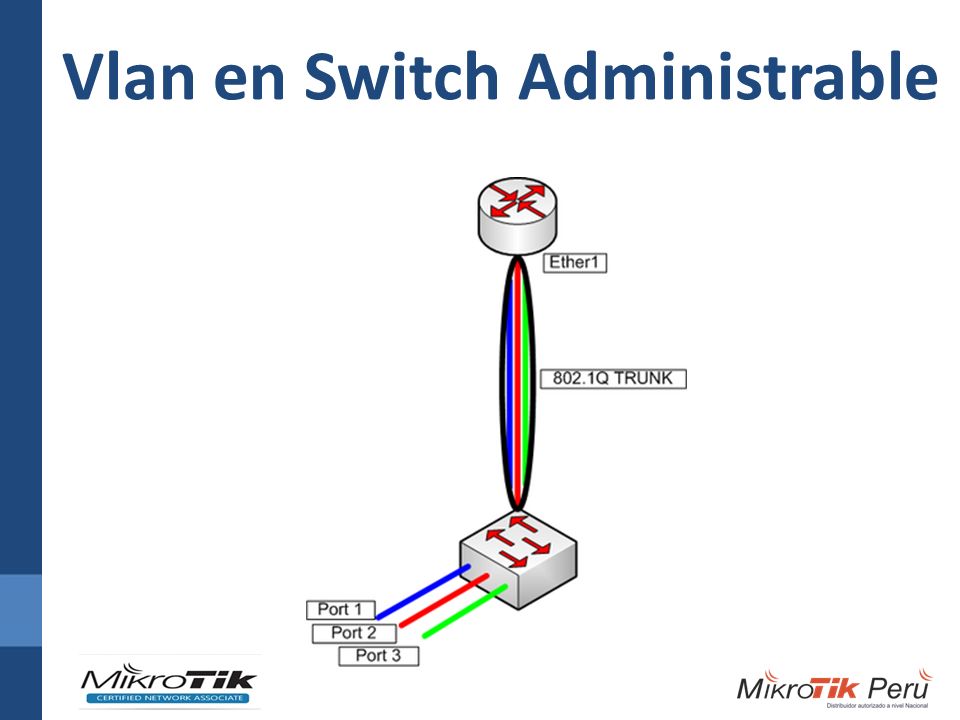

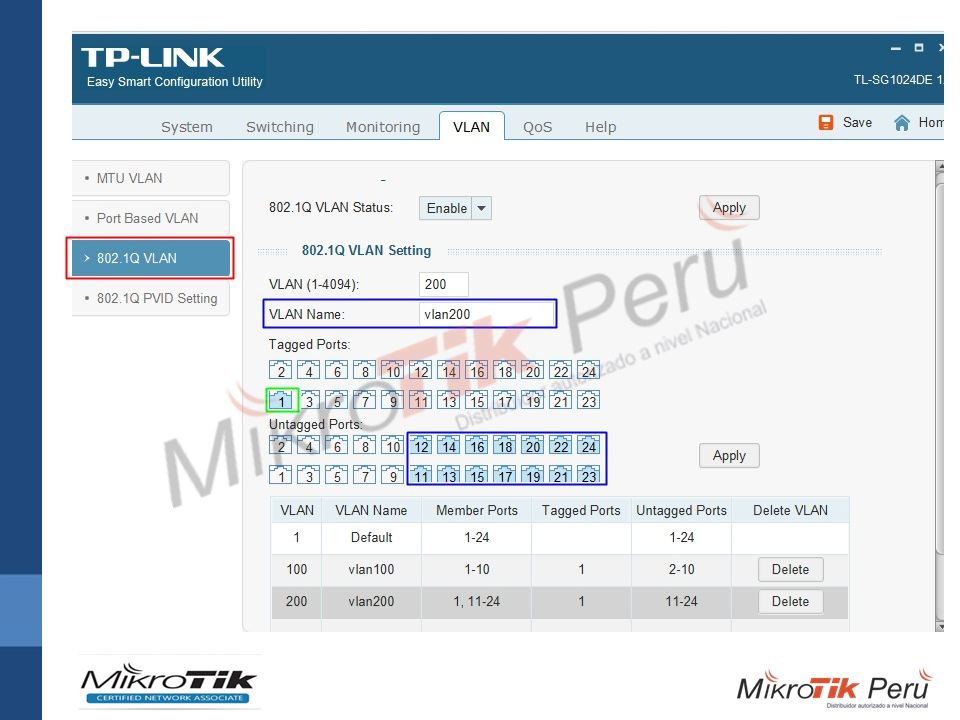

49 Vlan en Switch Administrable

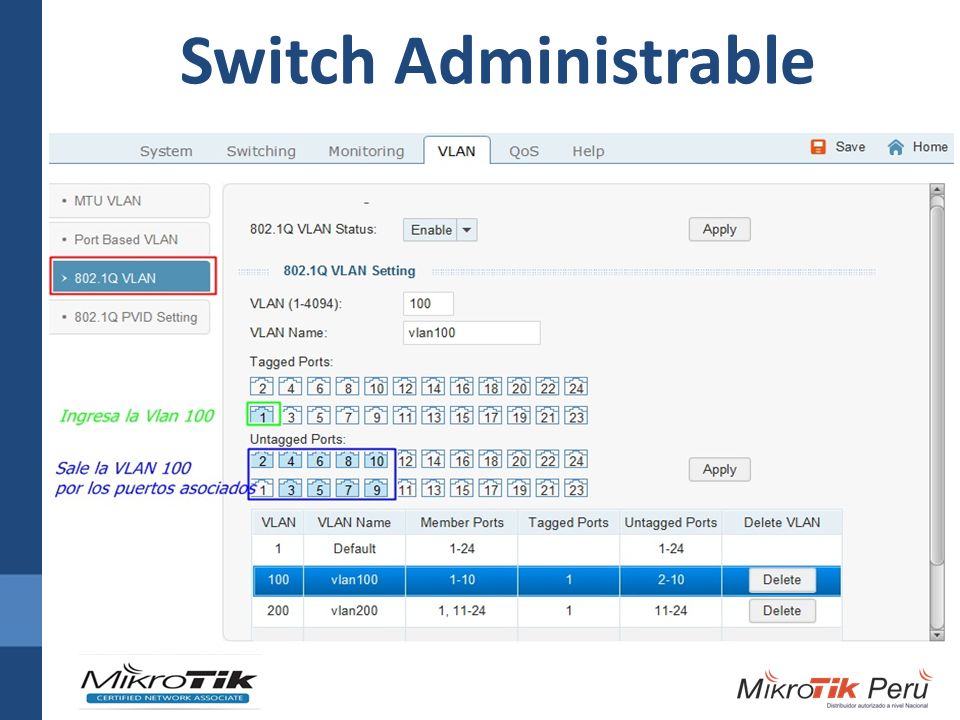

50 Switch Administrable

51

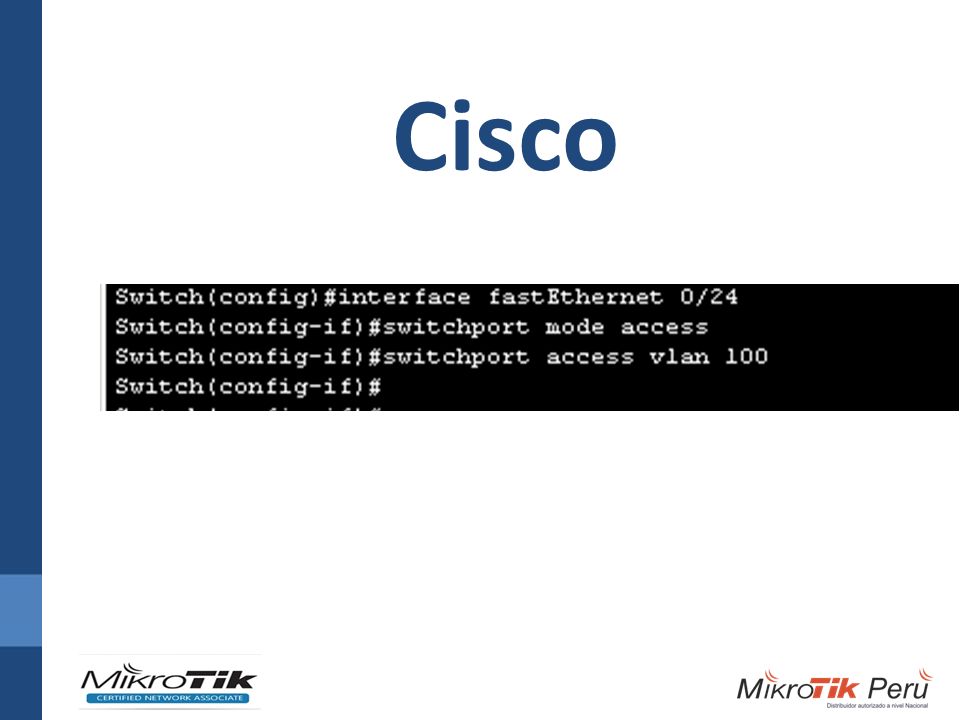

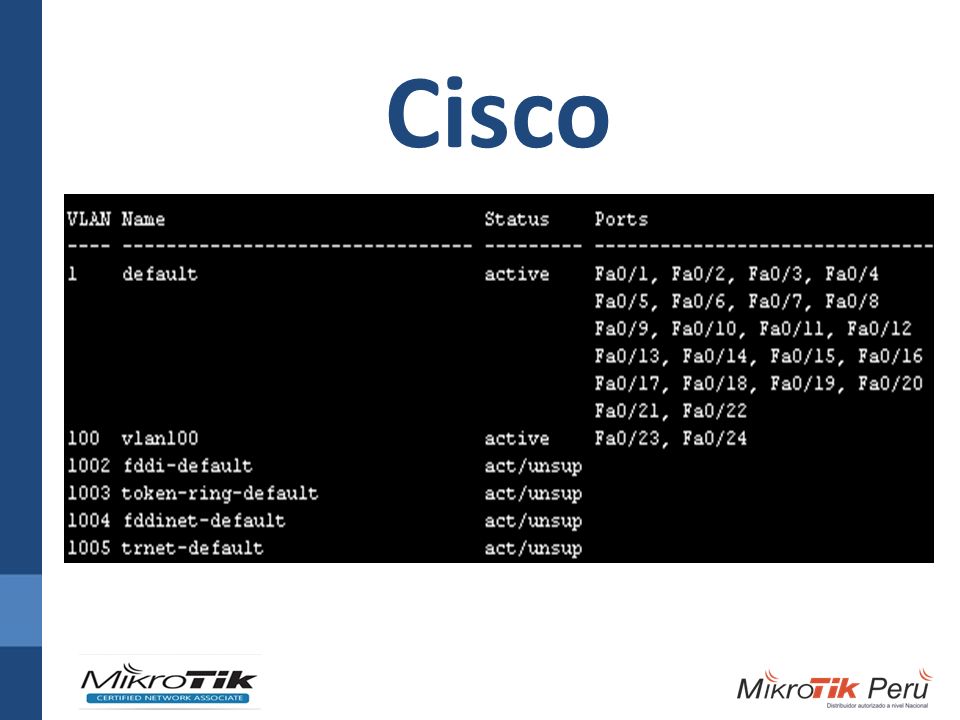

52 Cisco

53

54 ACL + VLAN

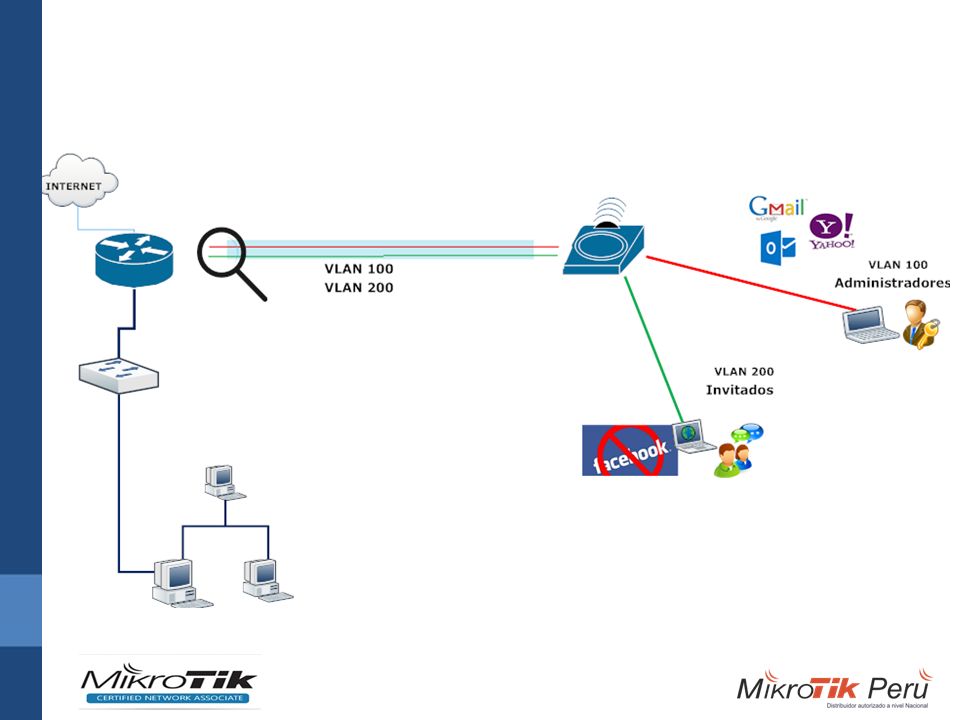

55

56 VLAN Con Mikrotik

57 Bloqueo de Facebook y Youtube

58 Bloqueando Por Pool -Red

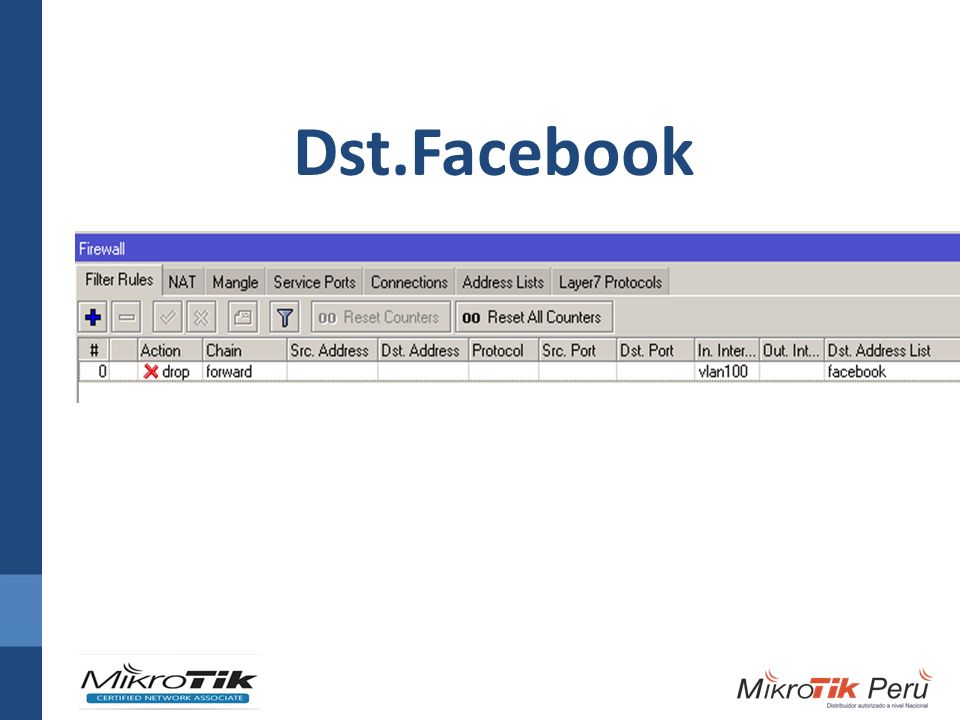

59 Dst.Facebook

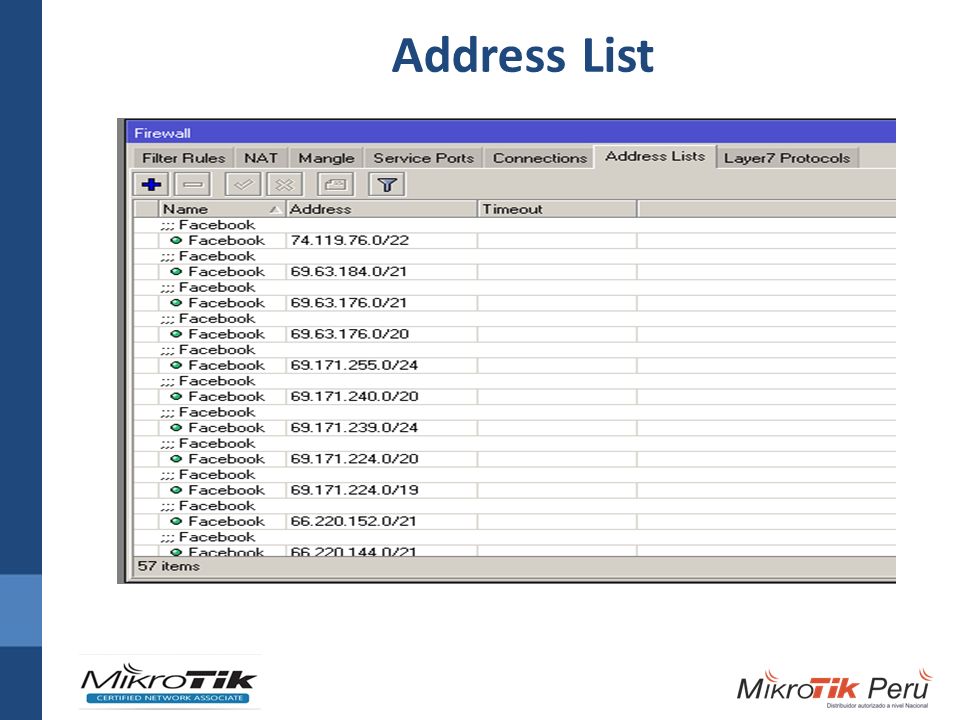

60 Address List

61 Bloqueando Por Resolución DNS

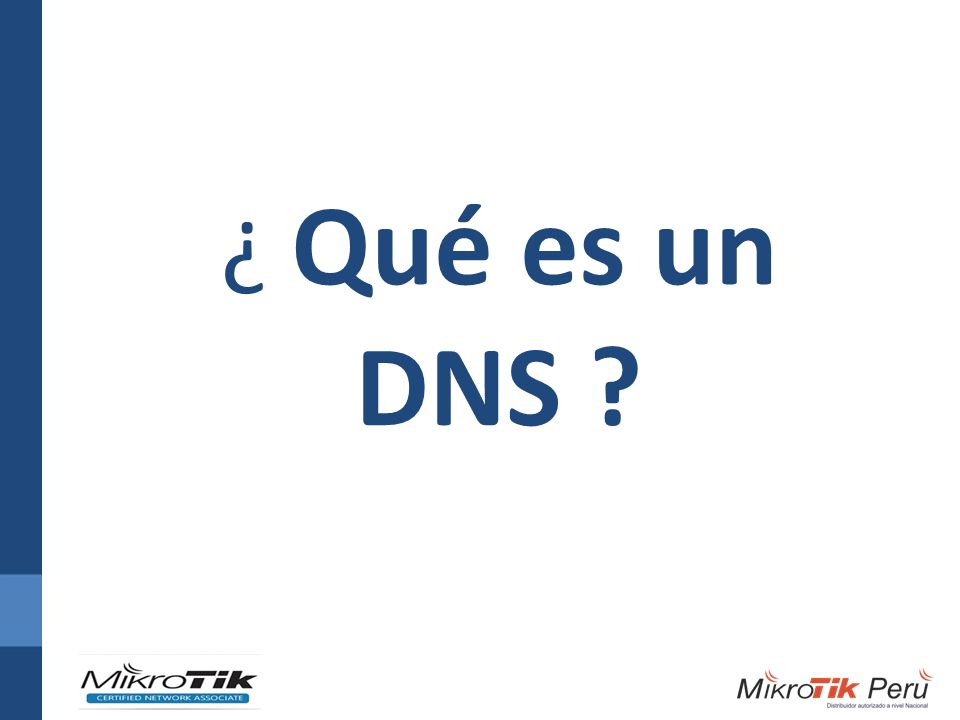

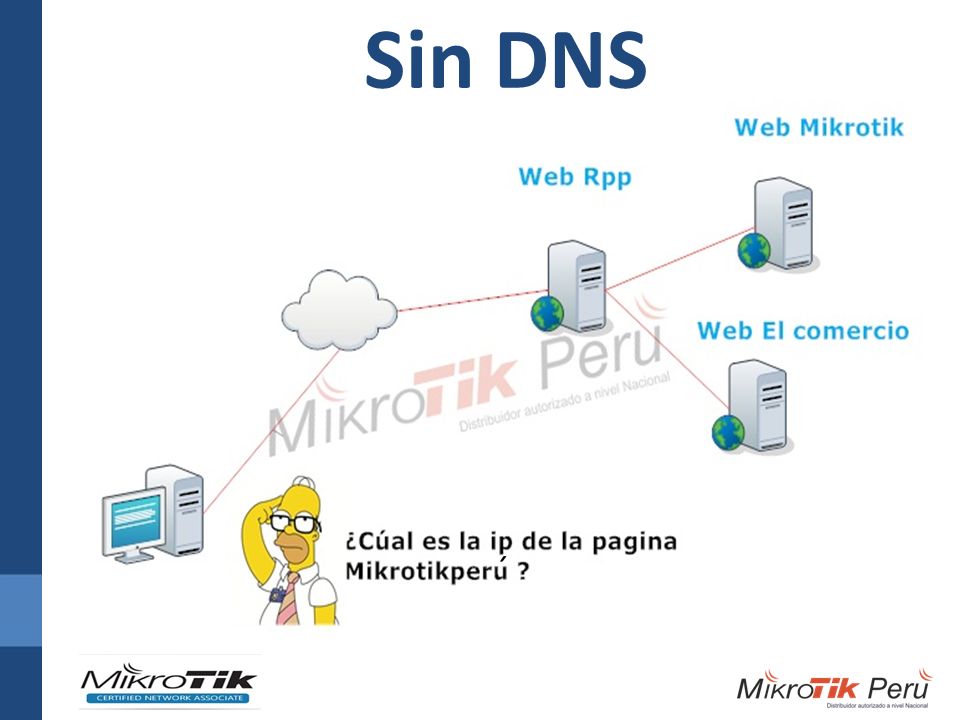

62 ¿ Qué es un DNS ?

63 Sin DNS ´

64 Con DNS

65 Bloqueando Por Layer 7

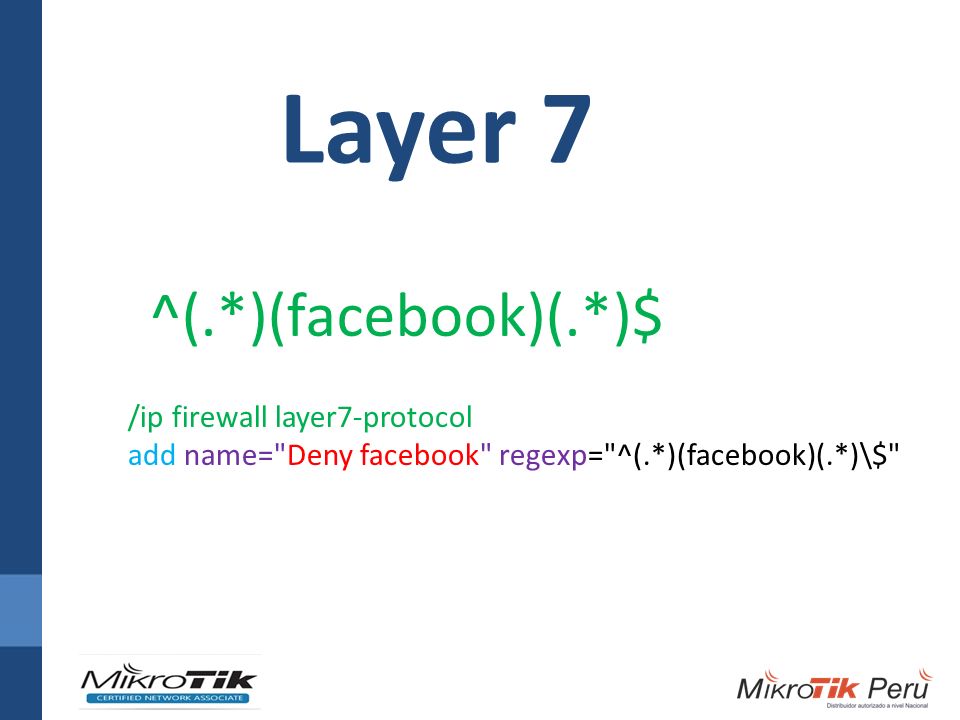

66 ^(.*)(facebook)(.*)$ /ip firewall layer7-protocol add name="Deny facebook" regexp="^(.*)(facebook)(.*)\$" Layer 7

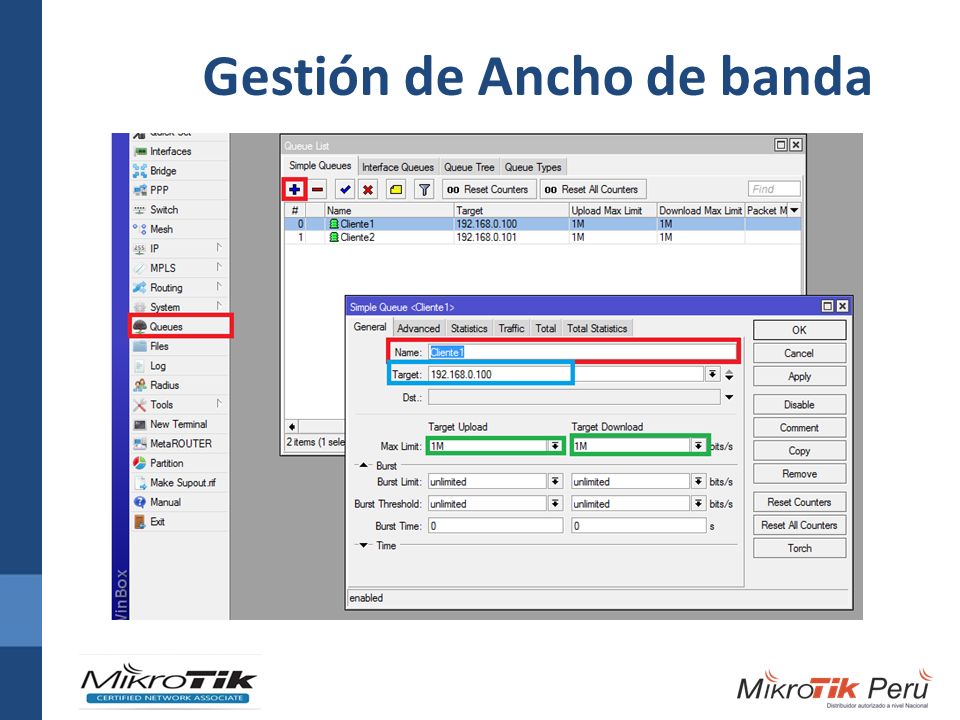

67 Gestión de Ancho de banda

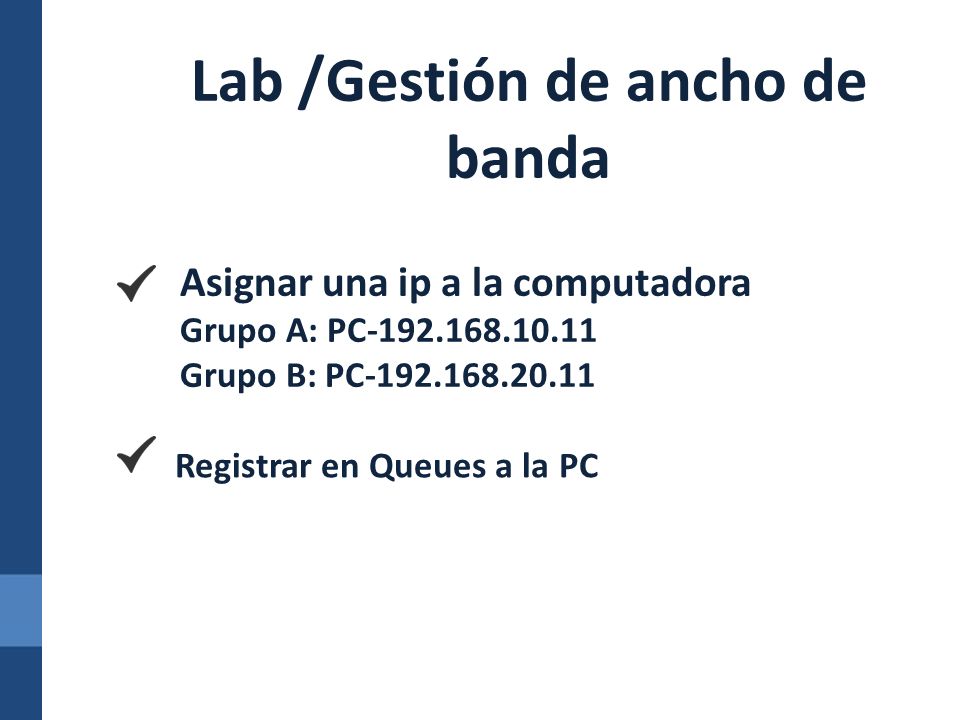

68 Lab /Gestión de ancho de banda Asignar una ip a la computadora Grupo A: PC-192.168.10.11 Grupo B: PC-192.168.20.11 Registrar en Queues a la PC
