VISUALIZACIÓN 3D DEL EDIFICIO TECNOLÓGICO Proyecto Fin de Carrera Por José Carlos González CONTINUAR.

Presentación del tema: "VISUALIZACIÓN 3D DEL EDIFICIO TECNOLÓGICO Proyecto Fin de Carrera Por José Carlos González CONTINUAR."— Transcripción de la presentación:

1 VISUALIZACIÓN 3D DEL EDIFICIO TECNOLÓGICO Proyecto Fin de Carrera Por José Carlos González CONTINUAR

2 MENU PRINCIPAL PROCESO DE REALIZACION IMÁGENES ANIMACIONES SALIR DE LA PRESENTACIÓN

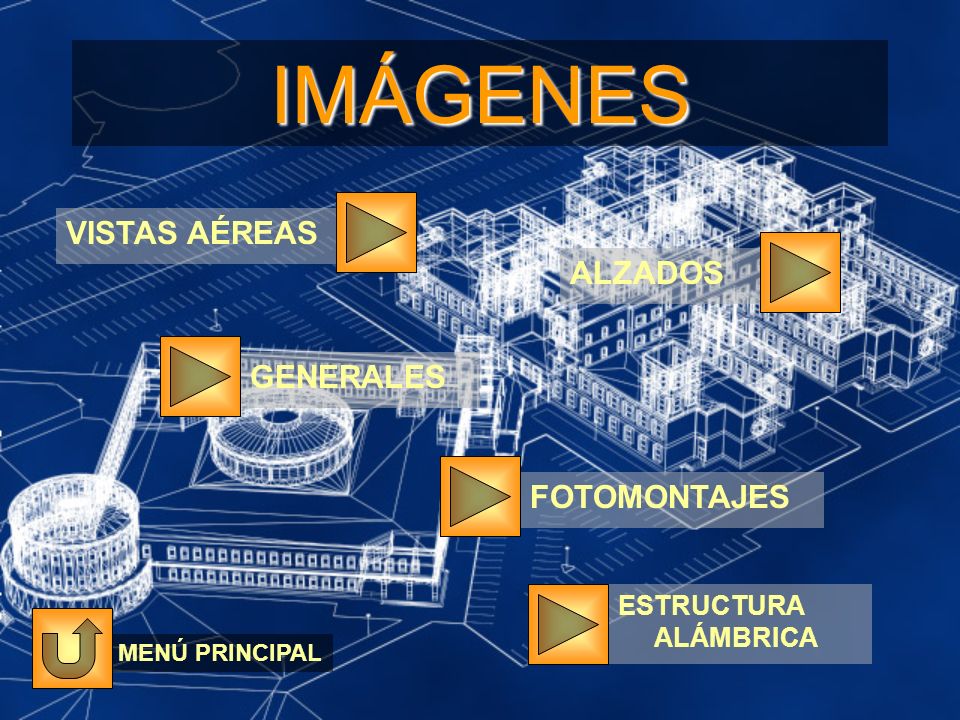

3 IMÁGENES ALZADOS GENERALES MENÚ PRINCIPAL VISTAS AÉREAS FOTOMONTAJES ESTRUCTURA ALÁMBRICA

4 SIGUIENTE 1ª FASE VOLVER A IMÁGENES

5 SIGUIENTEBIBLIOTECA VOLVER A IMÁGENES

6 SIGUIENTECÚPULA VOLVER A IMÁGENES

7 SIGUIENTEENTRADA VOLVER A IMÁGENES

8 SIGUIENTEGENERAL VOLVER A IMÁGENES

9 SIGUIENTEAPARCAMIENTO VOLVER A IMÁGENES

10 SIGUIENTE UNIÓN 1 VOLVER A IMÁGENES

11 SIGUIENTE UNIÓN 2 VOLVER A IMÁGENES

12 SIGUIENTE UNIÓN 3 VOLVER A IMÁGENES

13 SIGUIENTE UNIÓN 4 VOLVER A IMÁGENES

14 SIGUIENTE ENTRADA OESTE VOLVER A IMÁGENES

15 SIGUIENTE PATIO EXTERIOR VOLVER A IMÁGENES

16 SIGUIENTE PATIO INTERIOR VOLVER A IMÁGENES

17 RAMPA

18 SIGUIENTE FOTOMONTAJE 1 VOLVER A IMÁGENES

19 SIGUIENTE FOTOMONTAJE 2 VOLVER A IMÁGENES

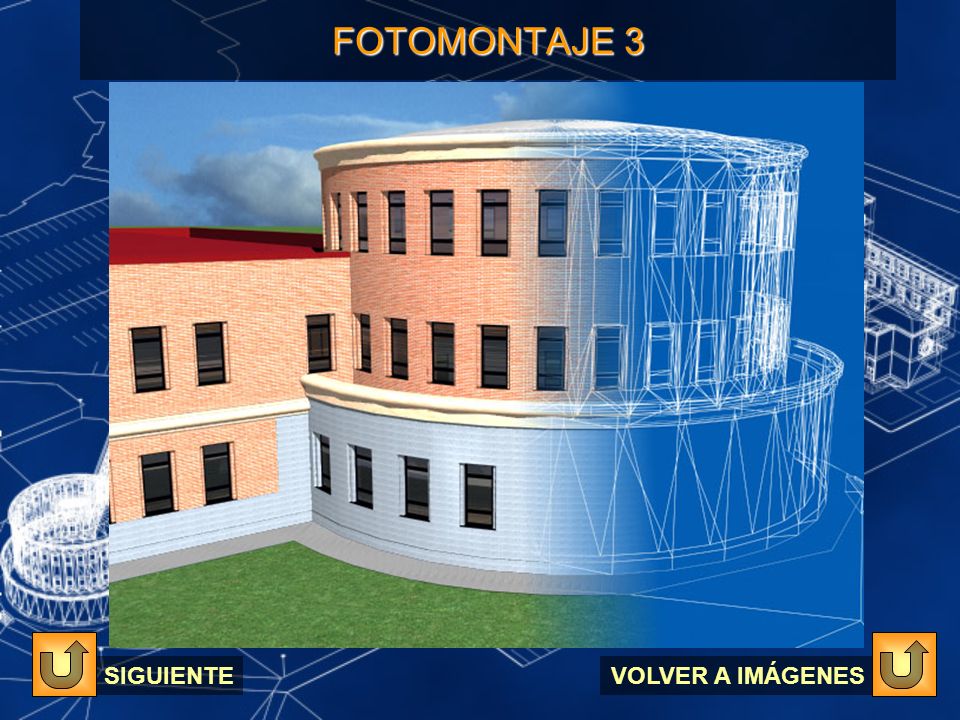

20 SIGUIENTE FOTOMONTAJE 3 VOLVER A IMÁGENES

21 FOTOMONTAJE 4 VOLVER A IMÁGENES

22 SIGUIENTE ALÁMBRICA 1 VOLVER A IMÁGENES

23 SIGUIENTE ALÁMBRICA 2 VOLVER A IMÁGENES

24 SIGUIENTE ALÁMBRICA 3 VOLVER A IMÁGENES

25 ALÁMBRICA 4 VOLVER A IMÁGENES

26 SIGUIENTE ALZADO ESTE VOLVER A IMÁGENES

27 SIGUIENTE ALZADO OESTE VOLVER A IMÁGENES

28 SIGUIENTE ALZADO SUR VOLVER A IMÁGENES

29 ALZADO NORTE VOLVER A IMÁGENES

30 ANIMACIONES 1 MÁS ANIMACIONES MENÚ PRINCIPAL

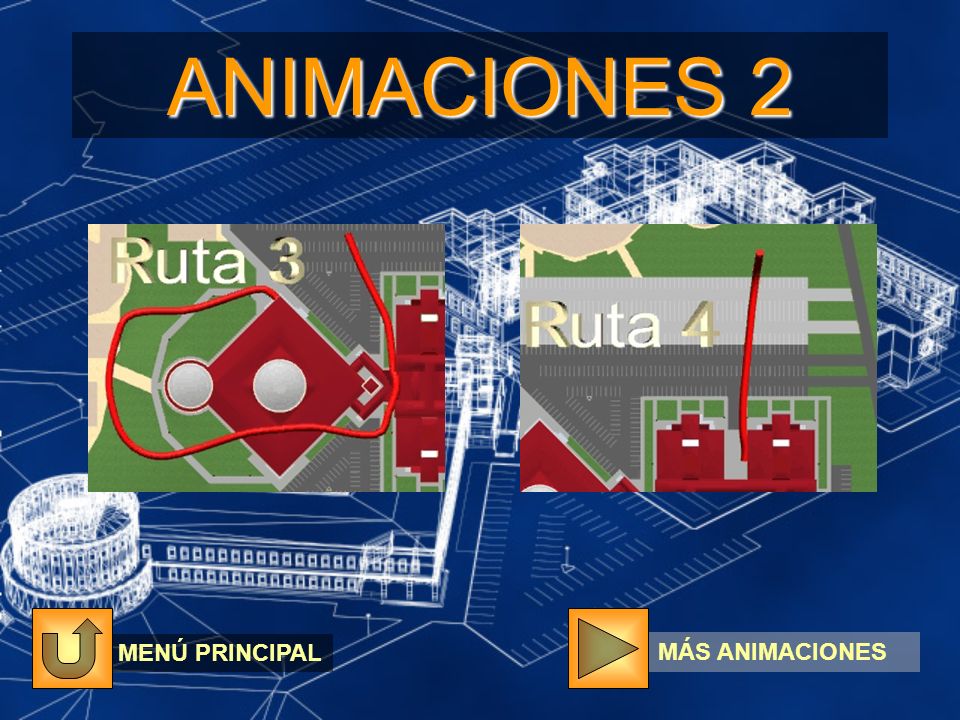

31 ANIMACIONES 2 MÁS ANIMACIONES MENÚ PRINCIPAL

32 ANIMACIONES 3 MÁS ANIMACIONES MENÚ PRINCIPAL

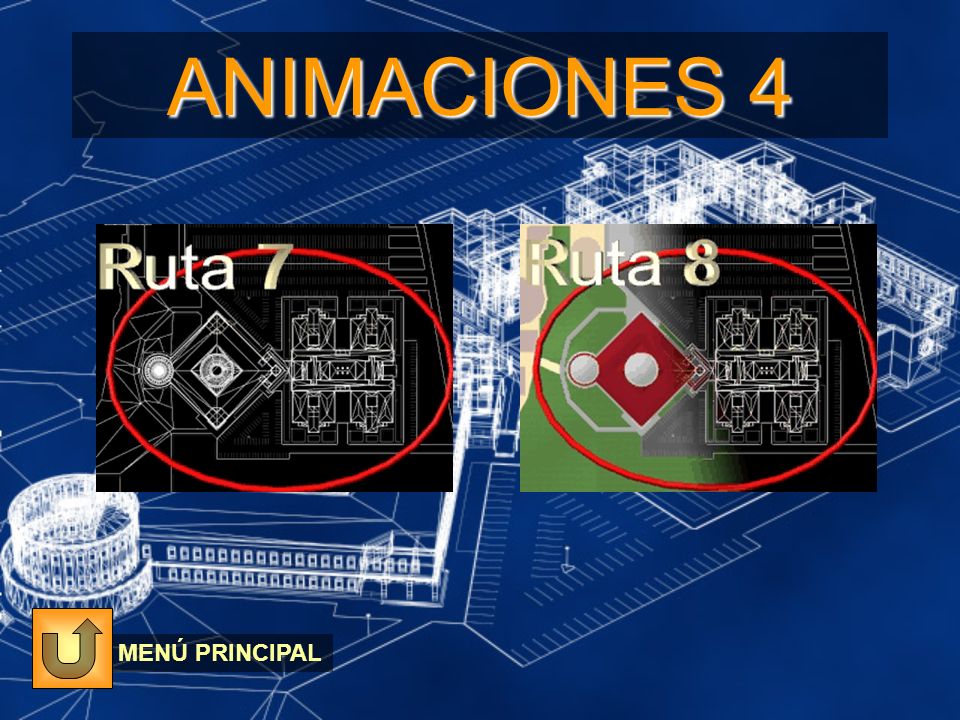

33 ANIMACIONES 4 MENÚ PRINCIPAL

34 SIGUIENTE VISTA NOROESTE VOLVER A IMÁGENES

35 SIGUIENTE VISTA SUROESTE VOLVER A IMÁGENES

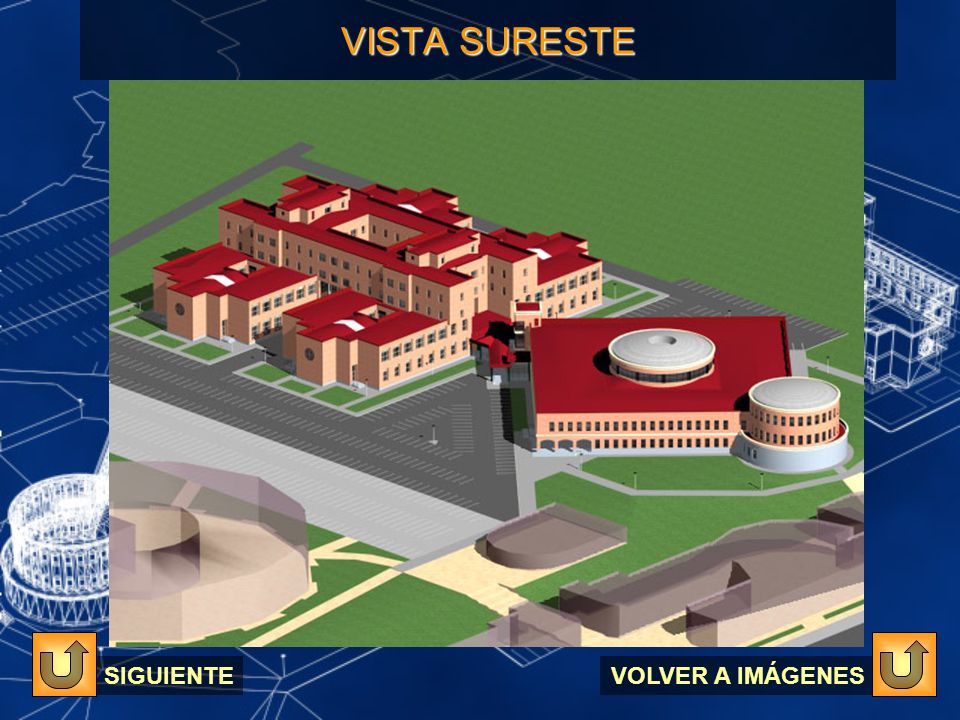

36 SIGUIENTE VISTA SURESTE VOLVER A IMÁGENES

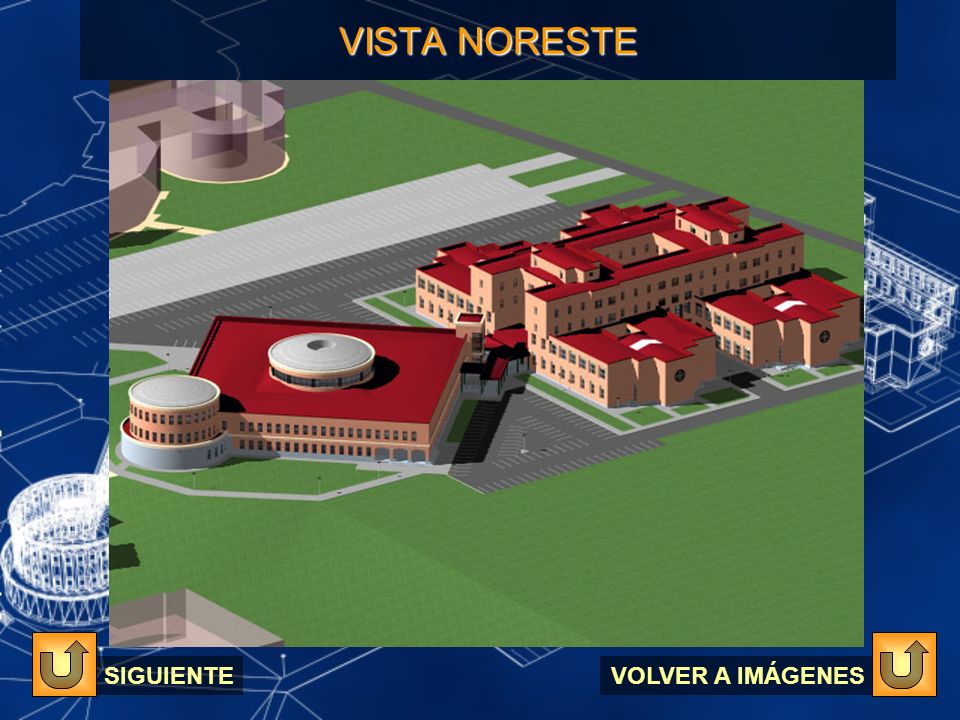

37 SIGUIENTE VISTA NORESTE VOLVER A IMÁGENES

38 SIGUIENTECAMPUS VOLVER A IMÁGENES

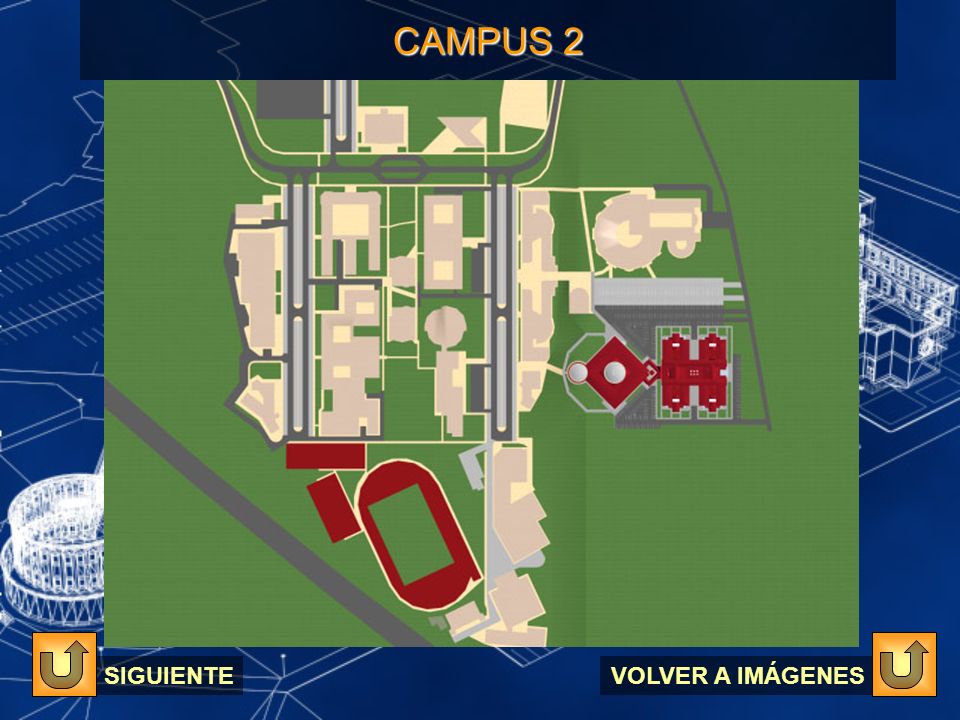

39 SIGUIENTE CAMPUS 2 VOLVER A IMÁGENES

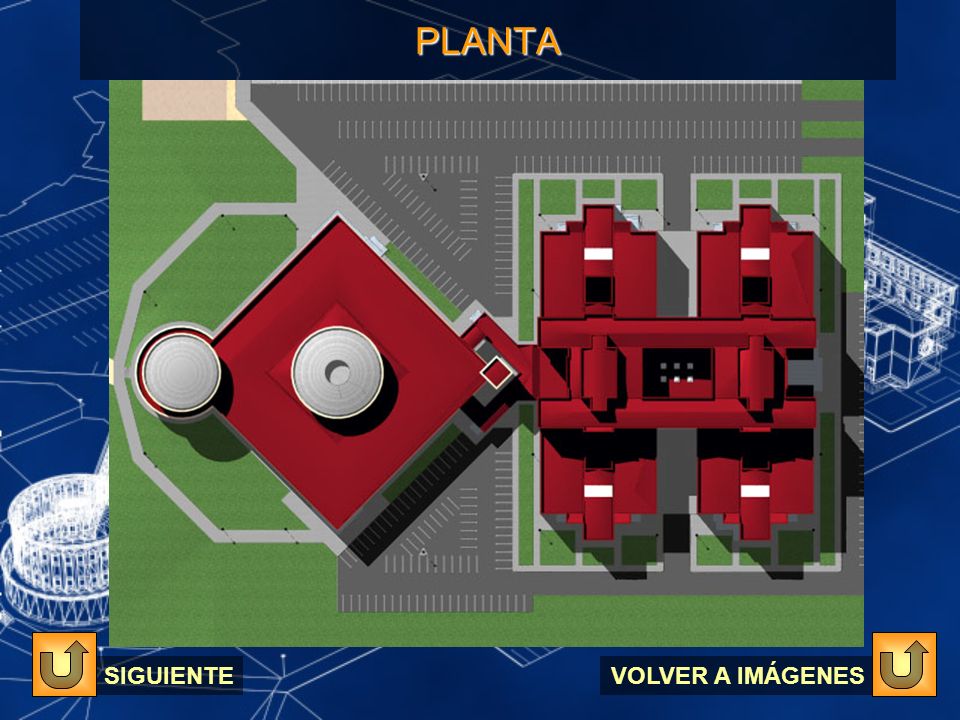

40 SIGUIENTEPLANTA VOLVER A IMÁGENES

41 GENERAL

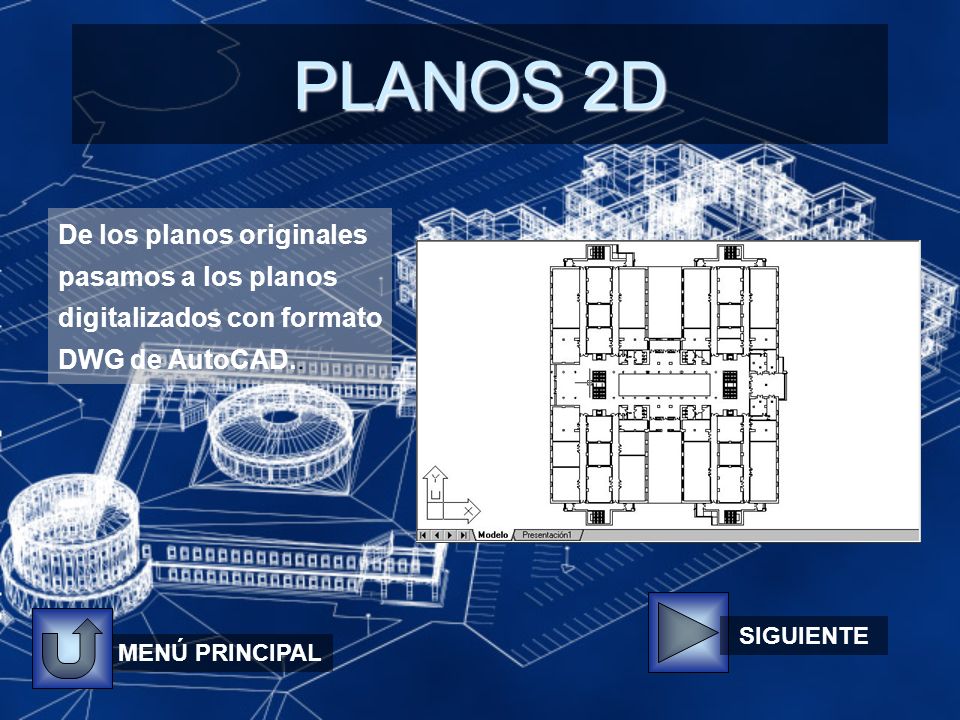

42 PLANOS 2D De los planos originales pasamos a los planos digitalizados con formato DWG de AutoCAD.. MENÚ PRINCIPAL SIGUIENTE

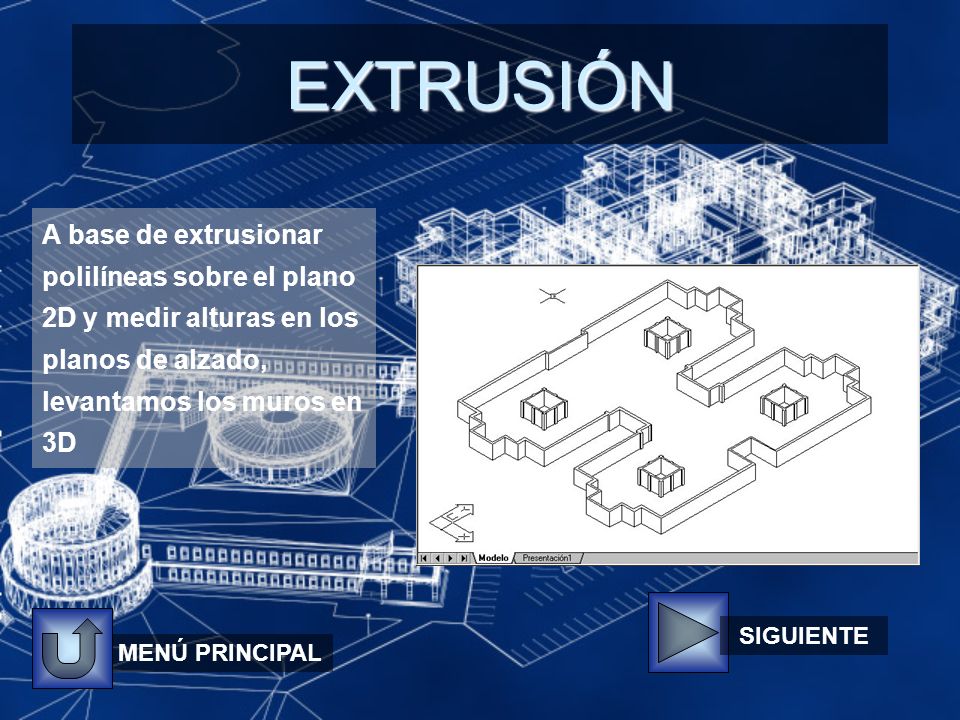

43 EXTRUSIÓN A base de extrusionar polilíneas sobre el plano 2D y medir alturas en los planos de alzado, levantamos los muros en 3D MENÚ PRINCIPAL SIGUIENTE

44 VENTANAS Con operaciones booleanas de diferencia entre sólidos creamos huecos en los muros para colocar las ventanas MENÚ PRINCIPAL SIGUIENTE

45 MODELADO EN AUTOCAD Mediante los múltiples comandos 3D de autoCAD modelamos todos los objetos del edificio MENÚ PRINCIPAL SIGUIENTE

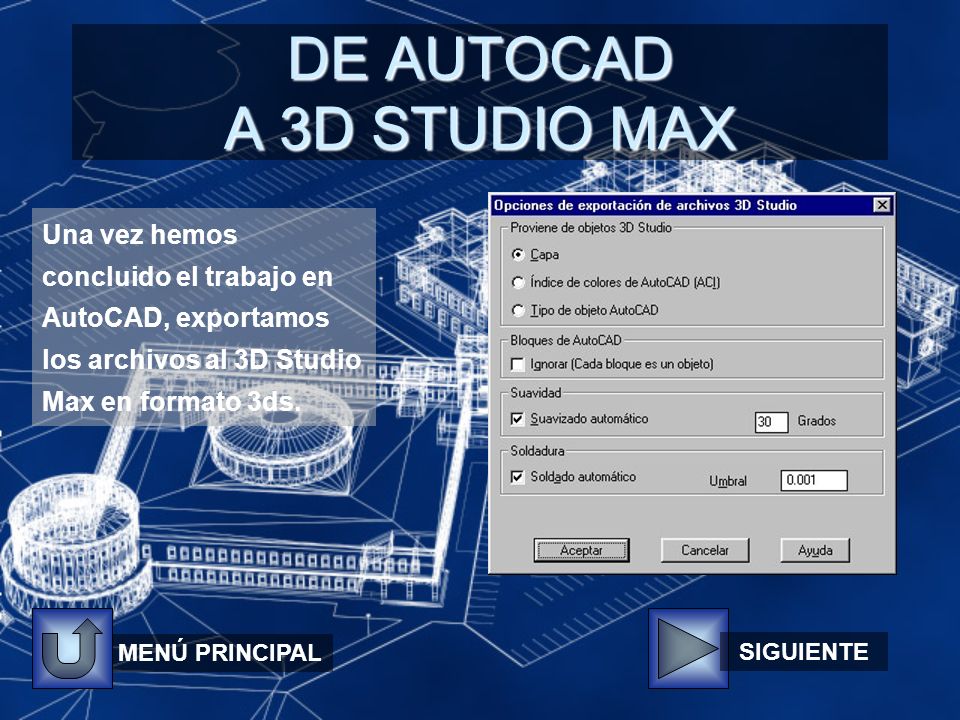

46 DE AUTOCAD A 3D STUDIO MAX Una vez hemos concluido el trabajo en AutoCAD, exportamos los archivos al 3D Studio Max en formato 3ds. MENÚ PRINCIPAL SIGUIENTE

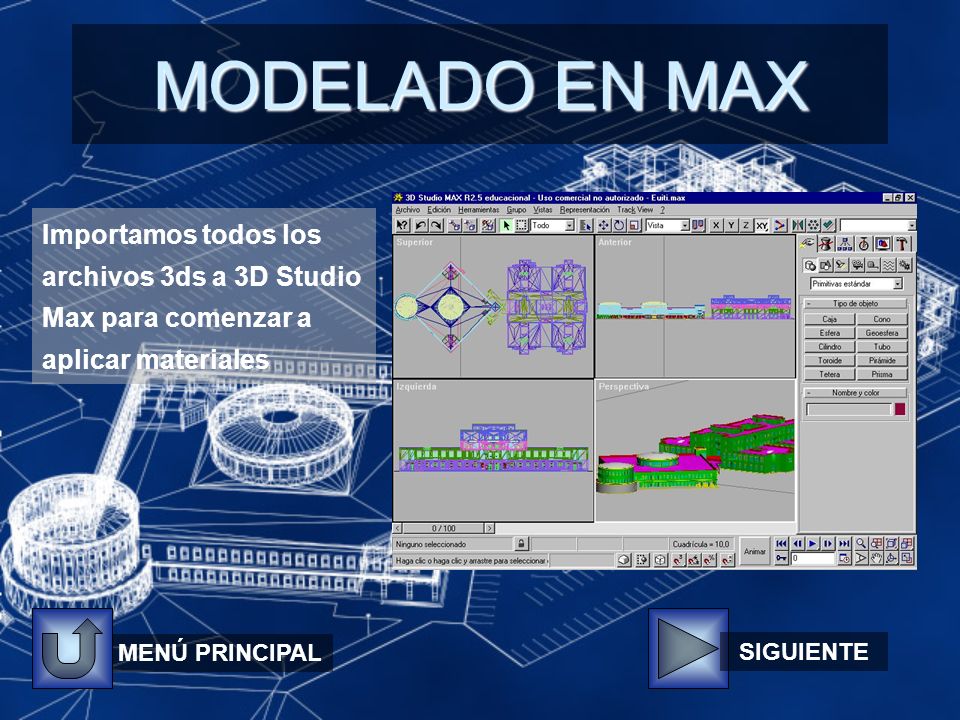

47 MODELADO EN MAX Importamos todos los archivos 3ds a 3D Studio Max para comenzar a aplicar materiales MENÚ PRINCIPAL SIGUIENTE

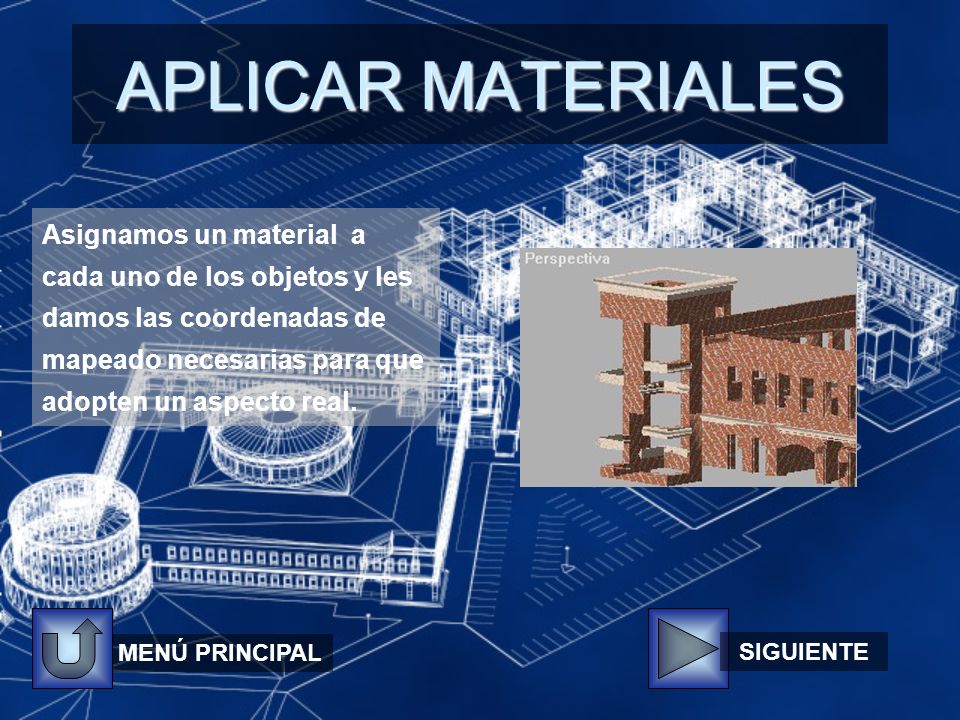

48 APLICAR MATERIALES Asignamos un material a cada uno de los objetos y les damos las coordenadas de mapeado necesarias para que adopten un aspecto real. MENÚ PRINCIPAL SIGUIENTE

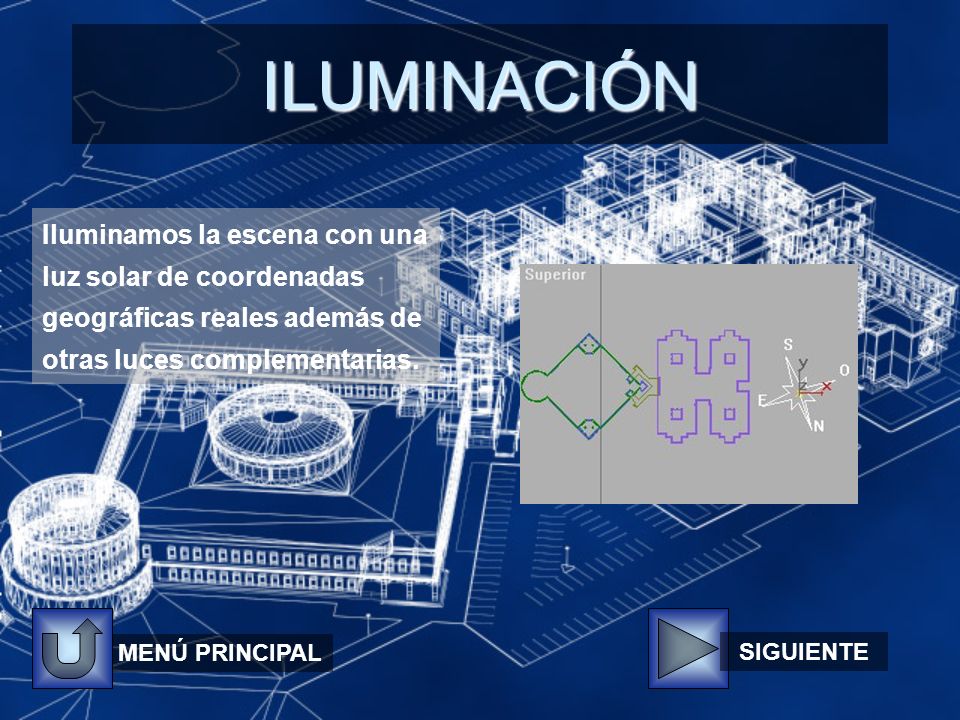

49 ILUMINACIÓN Iluminamos la escena con una luz solar de coordenadas geográficas reales además de otras luces complementarias. MENÚ PRINCIPAL SIGUIENTE

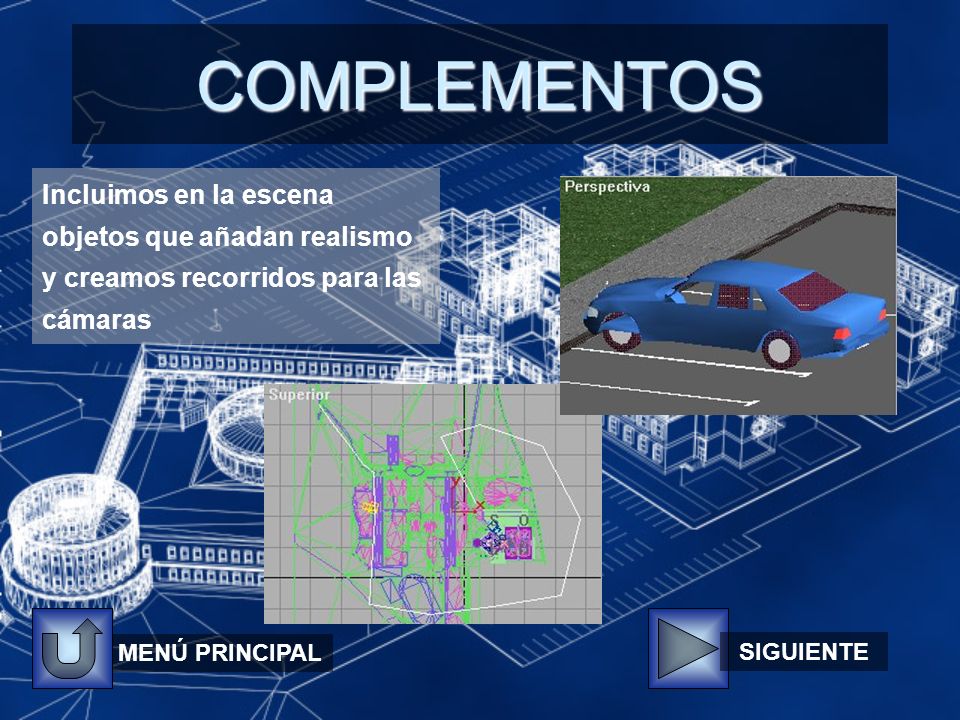

50 COMPLEMENTOS Incluimos en la escena objetos que añadan realismo y creamos recorridos para las cámaras MENÚ PRINCIPAL SIGUIENTE

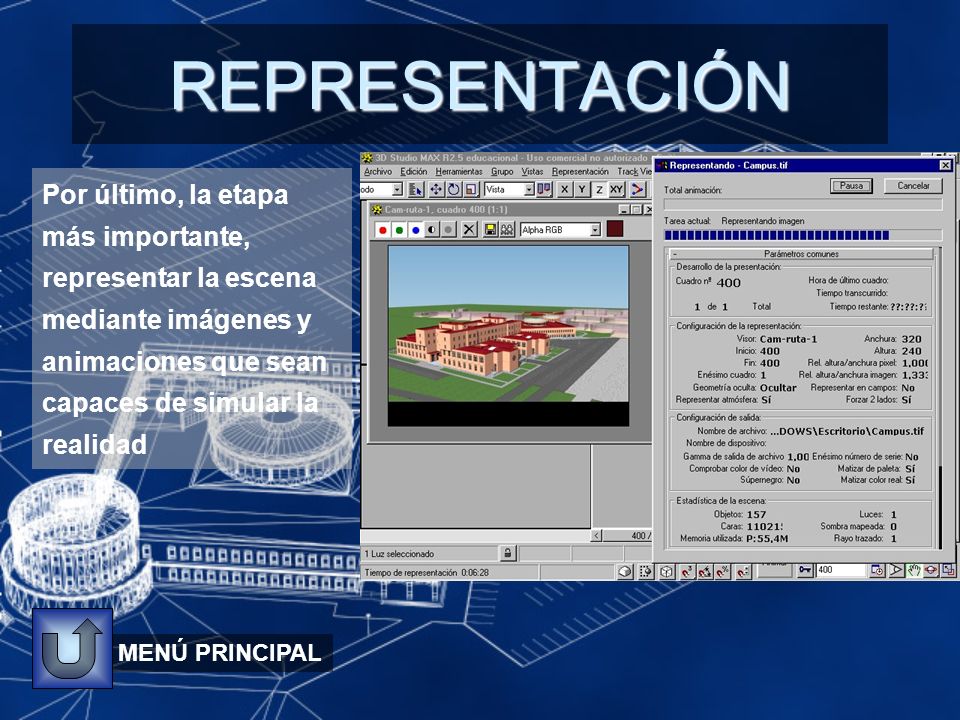

51 REPRESENTACIÓN Por último, la etapa más importante, representar la escena mediante imágenes y animaciones que sean capaces de simular la realidad MENÚ PRINCIPAL
