1 [IGN + UPM] con financiación de la AECI Madrid, junio-julio de 2006 Antonio Rodríguez Instituto Geográfico Nacional Curso IDE 3.B.2 ISO19115: METADATOS

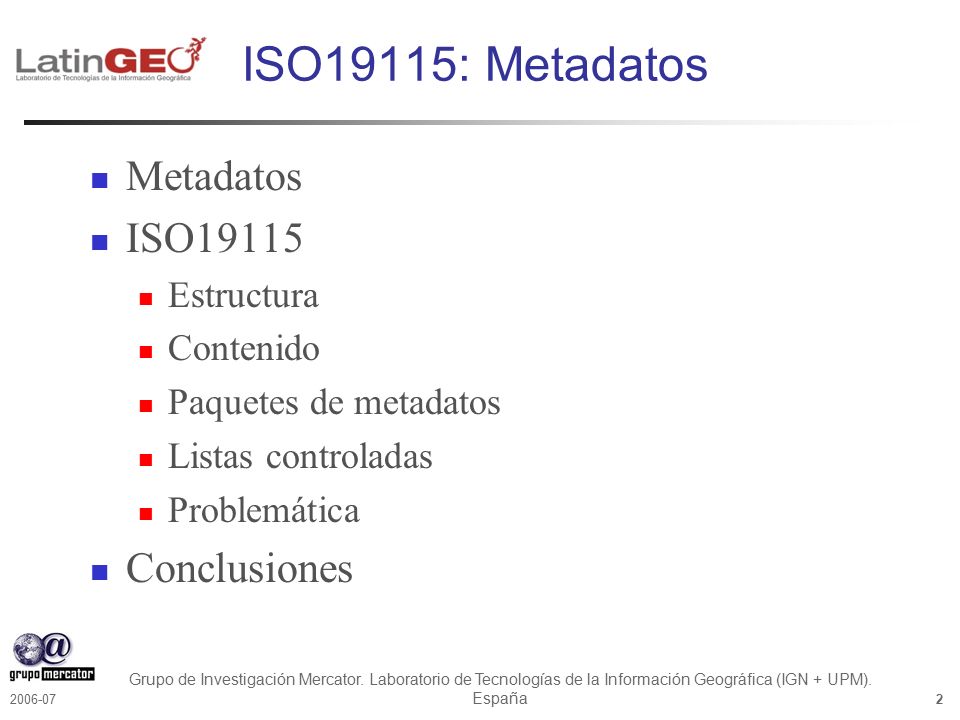

2 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 2 Metadatos ISO19115 Estructura Contenido Paquetes de metadatos Listas controladas Problemática Conclusiones ISO19115: Metadatos

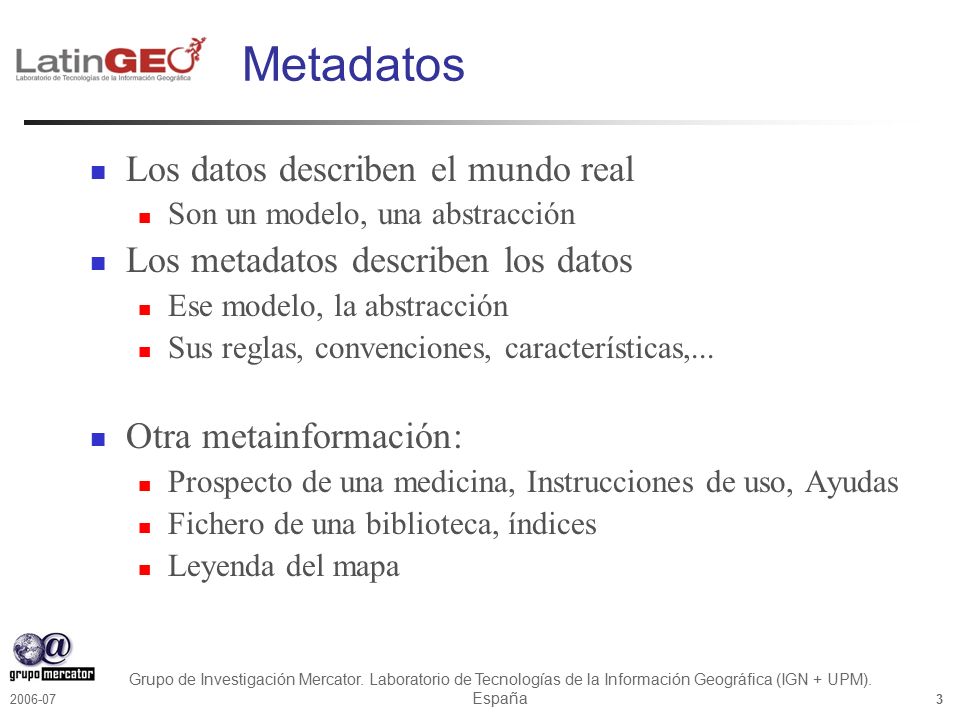

3 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 3 Los datos describen el mundo real Son un modelo, una abstracción Los metadatos describen los datos Ese modelo, la abstracción Sus reglas, convenciones, características,... Otra metainformación: Prospecto de una medicina, Instrucciones de uso, Ayudas Fichero de una biblioteca, índices Leyenda del mapa Metadatos

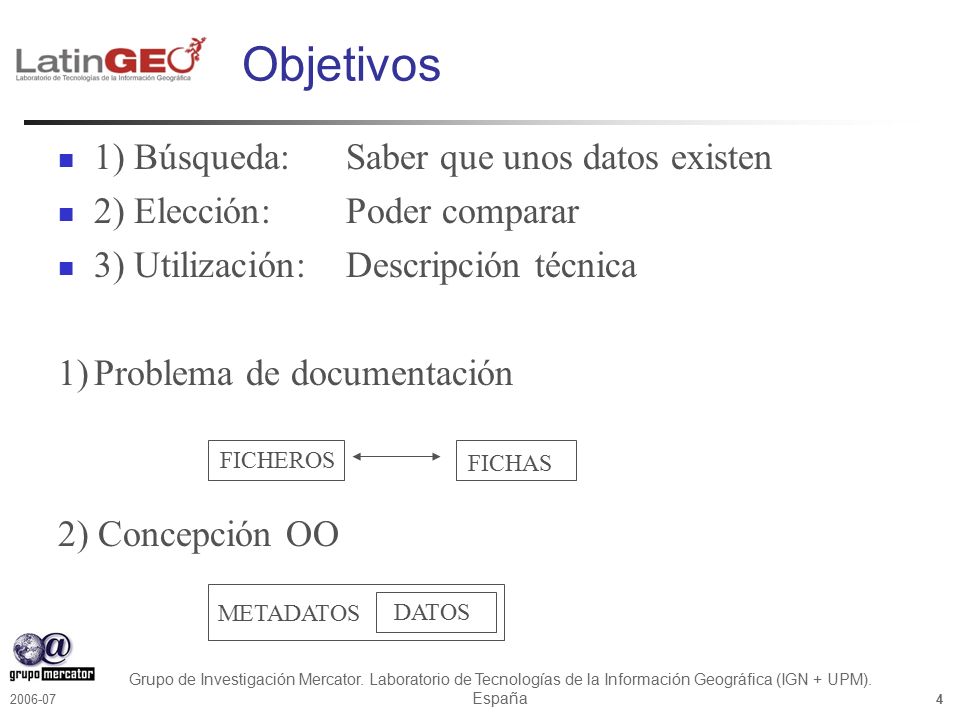

4 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 4 1) Búsqueda:Saber que unos datos existen 2) Elección:Poder comparar 3) Utilización:Descripción técnica 1)Problema de documentación 2) Concepción OO FICHEROS FICHAS METADATOS DATOS Objetivos

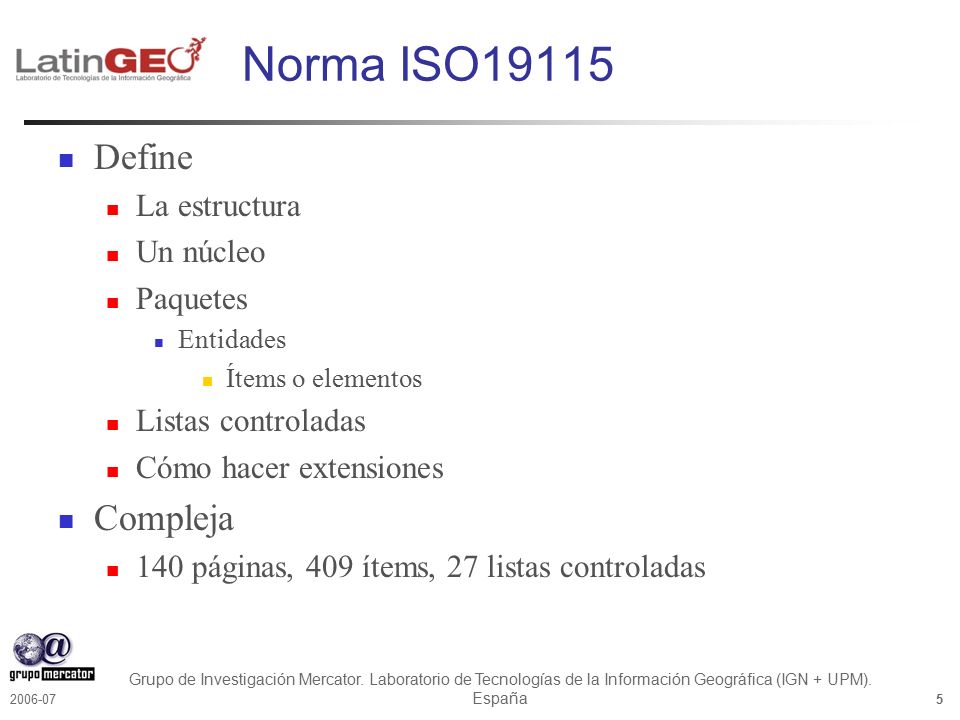

5 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 5 Define La estructura Un núcleo Paquetes Entidades Ítems o elementos Listas controladas Cómo hacer extensiones Compleja 140 páginas, 409 ítems, 27 listas controladas Norma ISO19115

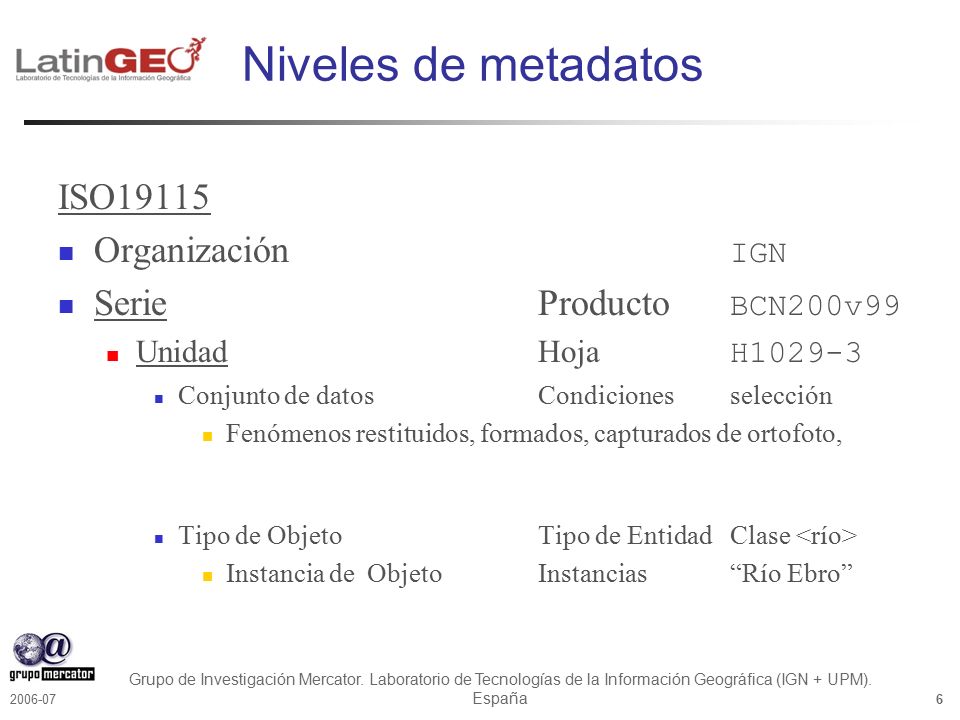

6 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 6 ISO19115 Organización IGN SerieProducto BCN200v99 Unidad Hoja H1029-3 Conjunto de datosCondicionesselección Fenómenos restituidos, formados, capturados de ortofoto, Tipo de ObjetoTipo de EntidadClase Instancia de ObjetoInstancias “Río Ebro” Niveles de metadatos

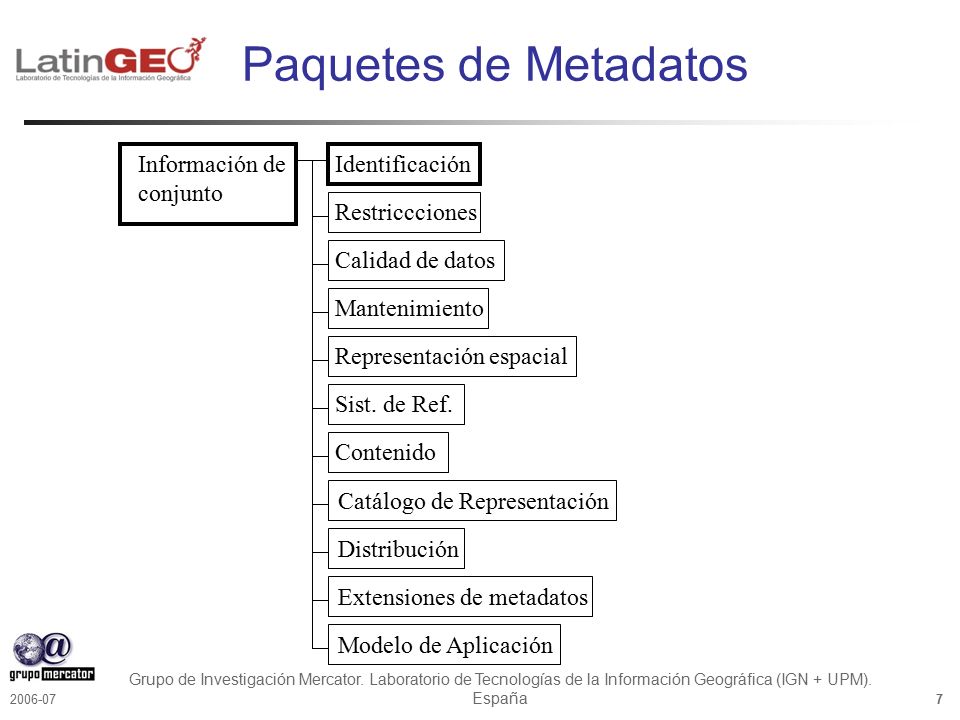

7 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 7 Información de conjunto Identificación Restriccciones Calidad de datos Mantenimiento Representación espacial Sist. de Ref. Contenido Catálogo de Representación Distribución Extensiones de metadatos Modelo de Aplicación Paquetes de Metadatos

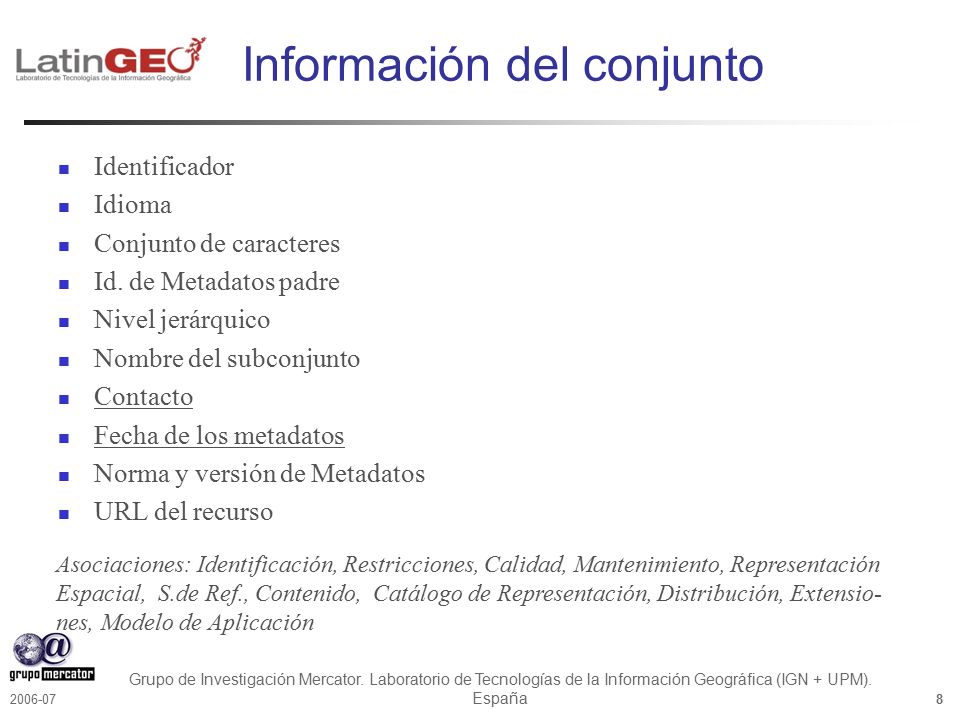

8 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 8 Identificador Idioma Conjunto de caracteres Id. de Metadatos padre Nivel jerárquico Nombre del subconjunto Contacto Fecha de los metadatos Norma y versión de Metadatos URL del recurso Asociaciones: Identificación, Restricciones, Calidad, Mantenimiento, Representación Espacial, S.de Ref., Contenido, Catálogo de Representación, Distribución, Extensio- nes, Modelo de Aplicación Información del conjunto

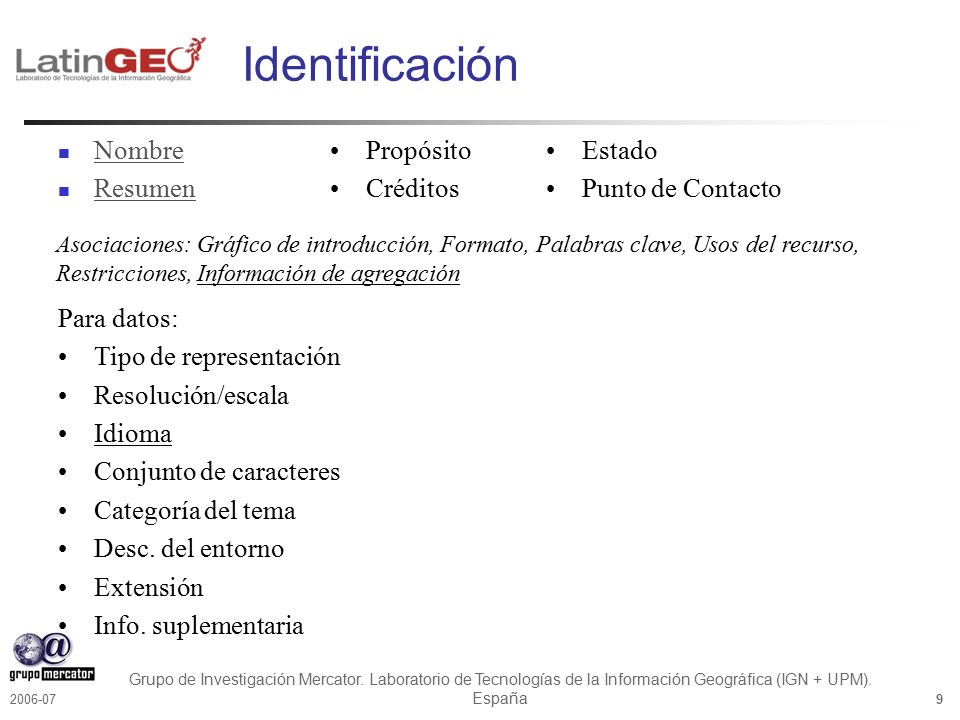

9 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 9 Nombre Resumen Asociaciones: Gráfico de introducción, Formato, Palabras clave, Usos del recurso, Restricciones, Información de agregación Propósito Créditos Estado Punto de Contacto Para datos: Tipo de representación Resolución/escala Idioma Conjunto de caracteres Categoría del tema Desc. del entorno Extensión Info. suplementaria Identificación

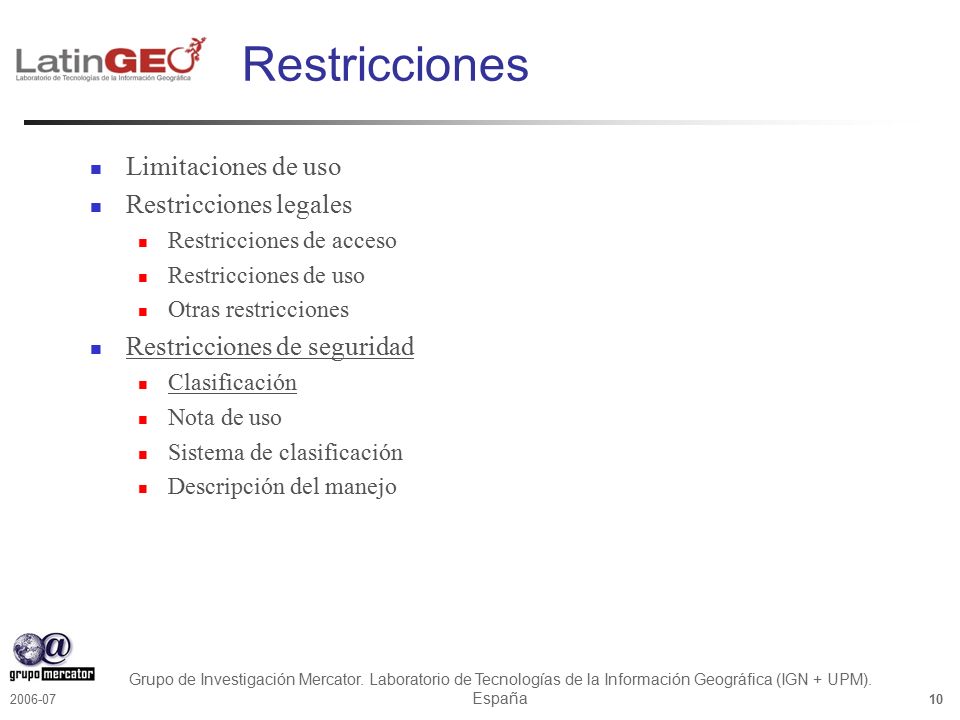

10 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 10 Limitaciones de uso Restricciones legales Restricciones de acceso Restricciones de uso Otras restricciones Restricciones de seguridad Clasificación Nota de uso Sistema de clasificación Descripción del manejo Restricciones

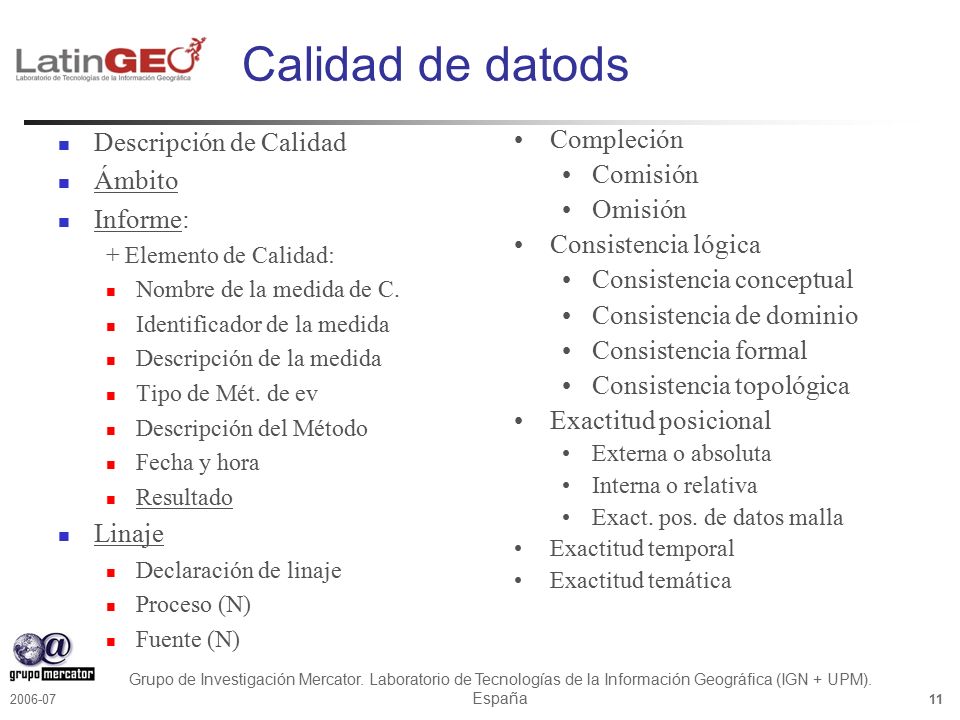

11 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 11 Descripción de Calidad Ámbito Informe: + Elemento de Calidad: Nombre de la medida de C. Identificador de la medida Descripción de la medida Tipo de Mét. de ev Descripción del Método Fecha y hora Resultado Linaje Declaración de linaje Proceso (N) Fuente (N) Compleción Comisión Omisión Consistencia lógica Consistencia conceptual Consistencia de dominio Consistencia formal Consistencia topológica Exactitud posicional Externa o absoluta Interna o relativa Exact. pos. de datos malla Exactitud temporal Exactitud temática Calidad de datods

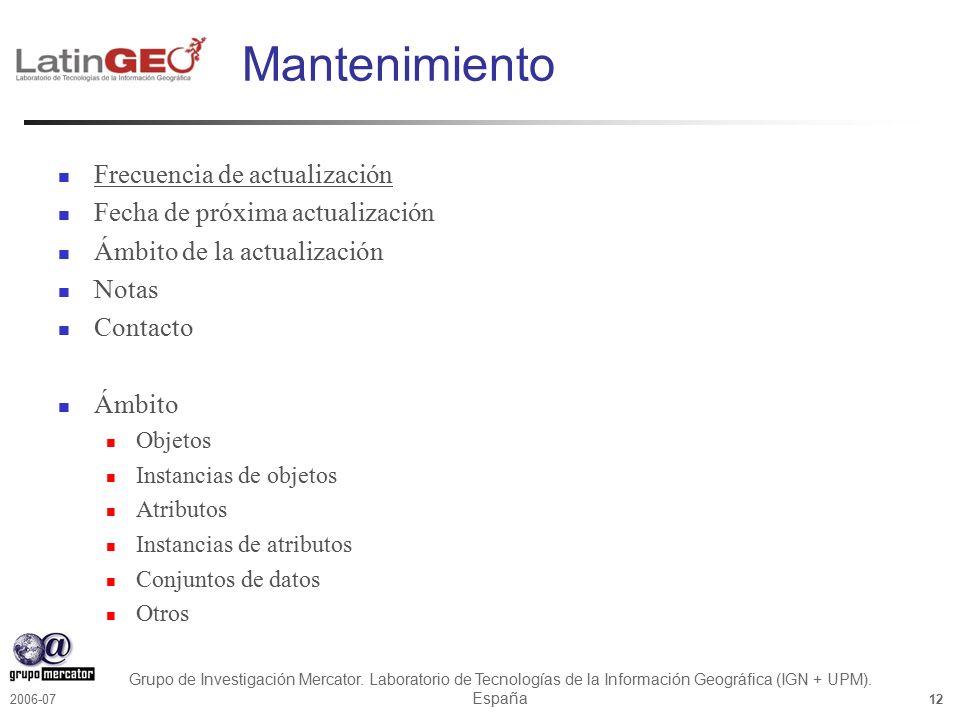

12 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 12 Frecuencia de actualización Fecha de próxima actualización Ámbito de la actualización Notas Contacto Ámbito Objetos Instancias de objetos Atributos Instancias de atributos Conjuntos de datos Otros Mantenimiento

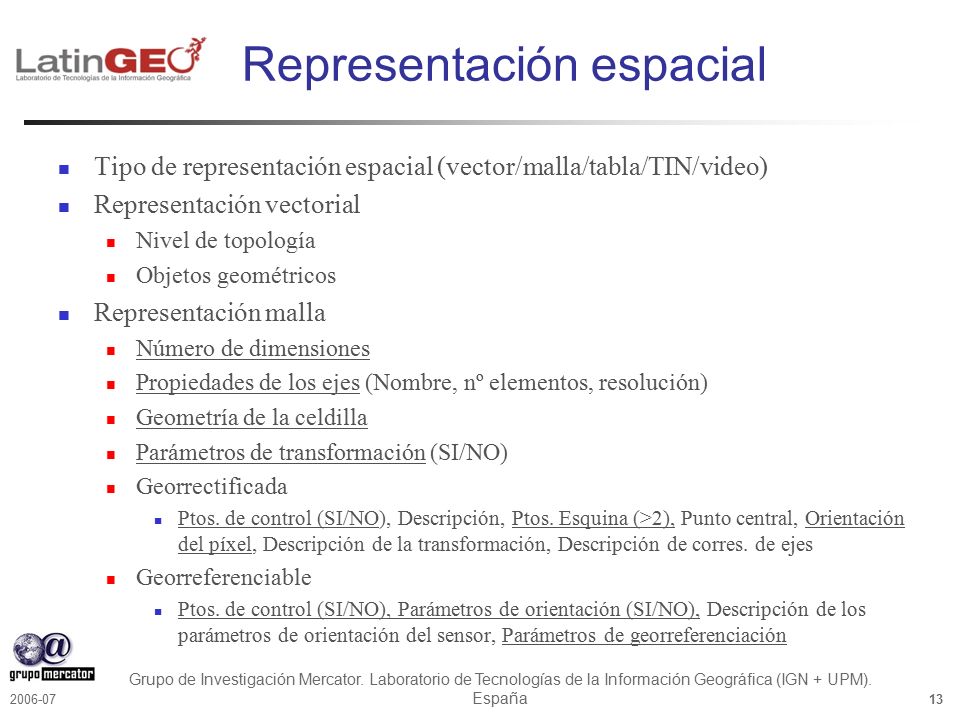

13 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 13 Tipo de representación espacial (vector/malla/tabla/TIN/video) Representación vectorial Nivel de topología Objetos geométricos Representación malla Número de dimensiones Propiedades de los ejes (Nombre, nº elementos, resolución) Geometría de la celdilla Parámetros de transformación (SI/NO) Georrectificada Ptos. de control (SI/NO), Descripción, Ptos. Esquina (>2), Punto central, Orientación del píxel, Descripción de la transformación, Descripción de corres. de ejes Georreferenciable Ptos. de control (SI/NO), Parámetros de orientación (SI/NO), Descripción de los parámetros de orientación del sensor, Parámetros de georreferenciación Representación espacial

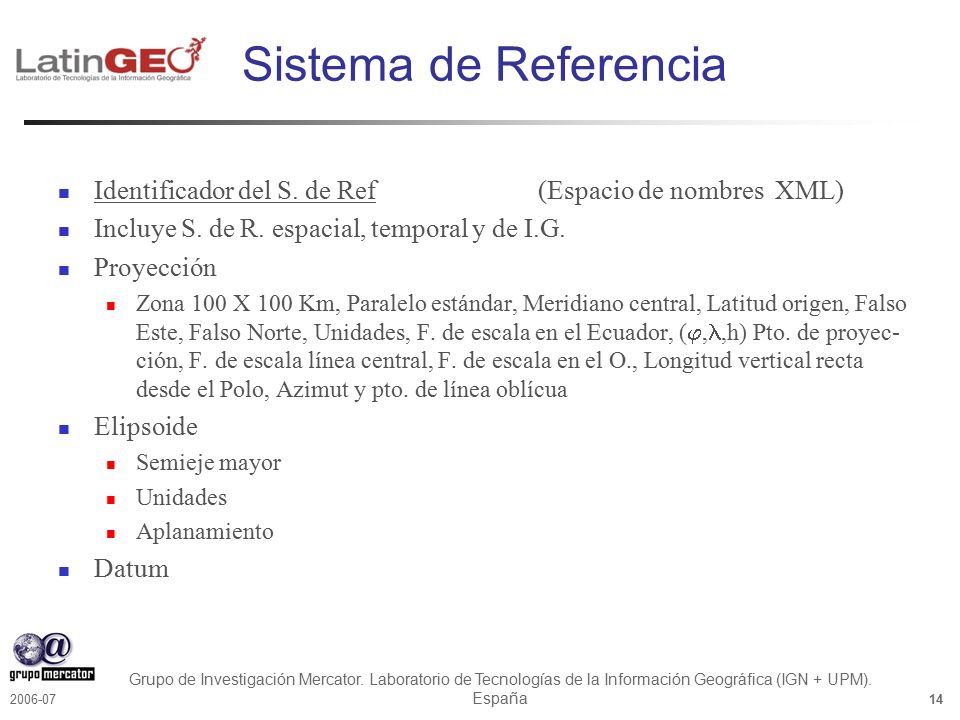

14 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 14 Identificador del S. de Ref(Espacio de nombres XML) Incluye S. de R. espacial, temporal y de I.G. Proyección Zona 100 X 100 Km, Paralelo estándar, Meridiano central, Latitud origen, Falso Este, Falso Norte, Unidades, F. de escala en el Ecuador, ( ,,h) Pto. de proyec- ción, F. de escala línea central, F. de escala en el O., Longitud vertical recta desde el Polo, Azimut y pto. de línea oblícua Elipsoide Semieje mayor Unidades Aplanamiento Datum Sistema de Referencia

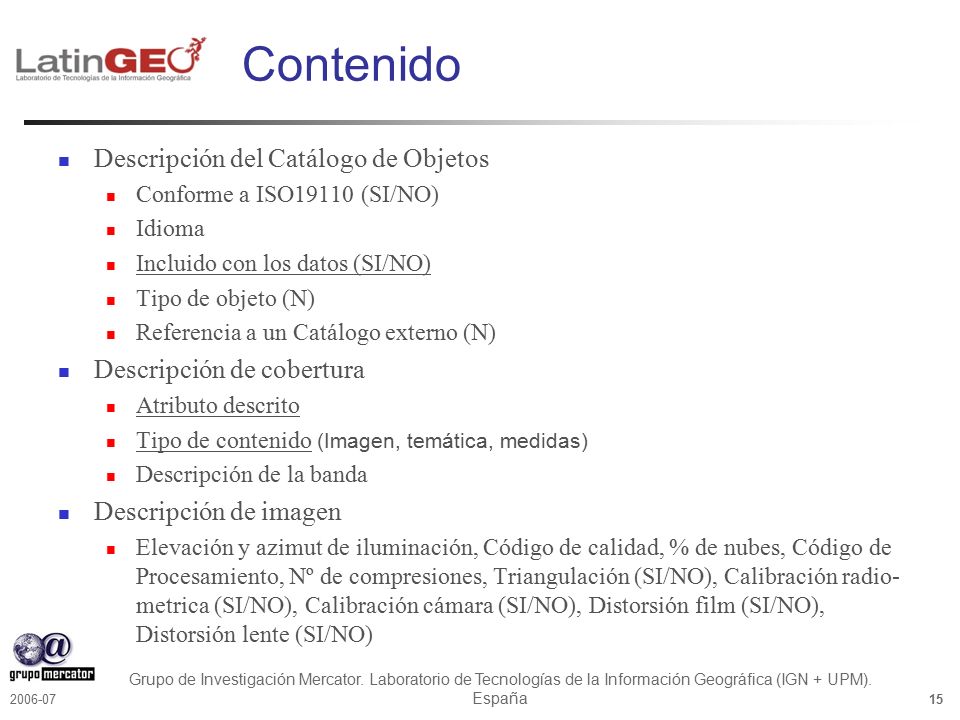

15 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 15 Descripción del Catálogo de Objetos Conforme a ISO19110 (SI/NO) Idioma Incluido con los datos (SI/NO) Tipo de objeto (N) Referencia a un Catálogo externo (N) Descripción de cobertura Atributo descrito Tipo de contenido (Imagen, temática, medidas) Descripción de la banda Descripción de imagen Elevación y azimut de iluminación, Código de calidad, % de nubes, Código de Procesamiento, Nº de compresiones, Triangulación (SI/NO), Calibración radio- metrica (SI/NO), Calibración cámara (SI/NO), Distorsión film (SI/NO), Distorsión lente (SI/NO) Contenido

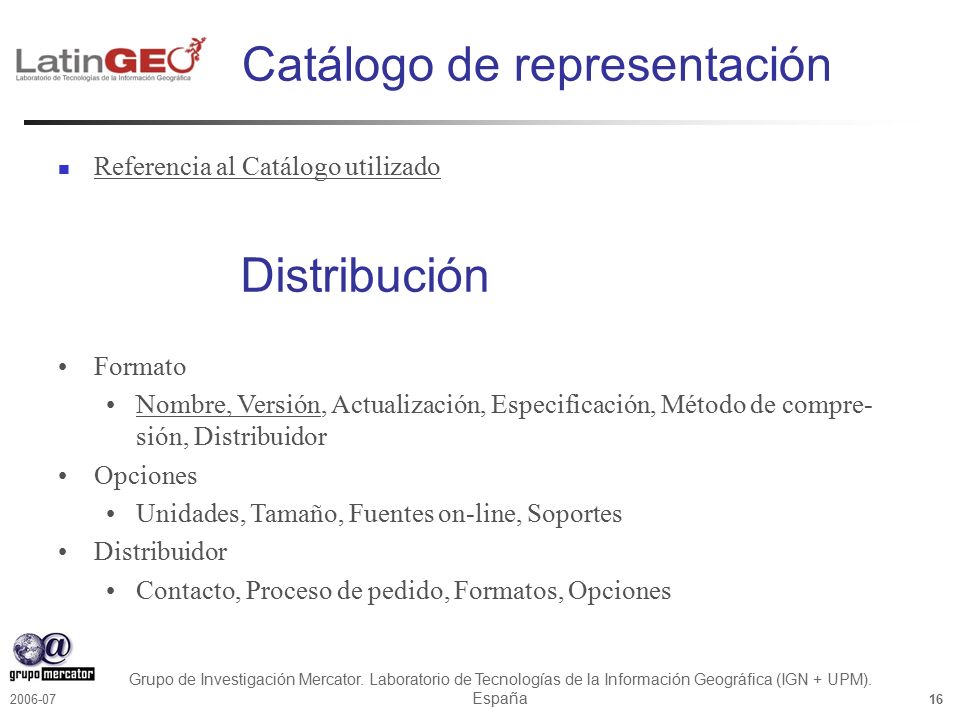

16 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 16 Referencia al Catálogo utilizado Formato Nombre, Versión, Actualización, Especificación, Método de compre- sión, Distribuidor Opciones Unidades, Tamaño, Fuentes on-line, Soportes Distribuidor Contacto, Proceso de pedido, Formatos, Opciones Catálogo de representación Distribución

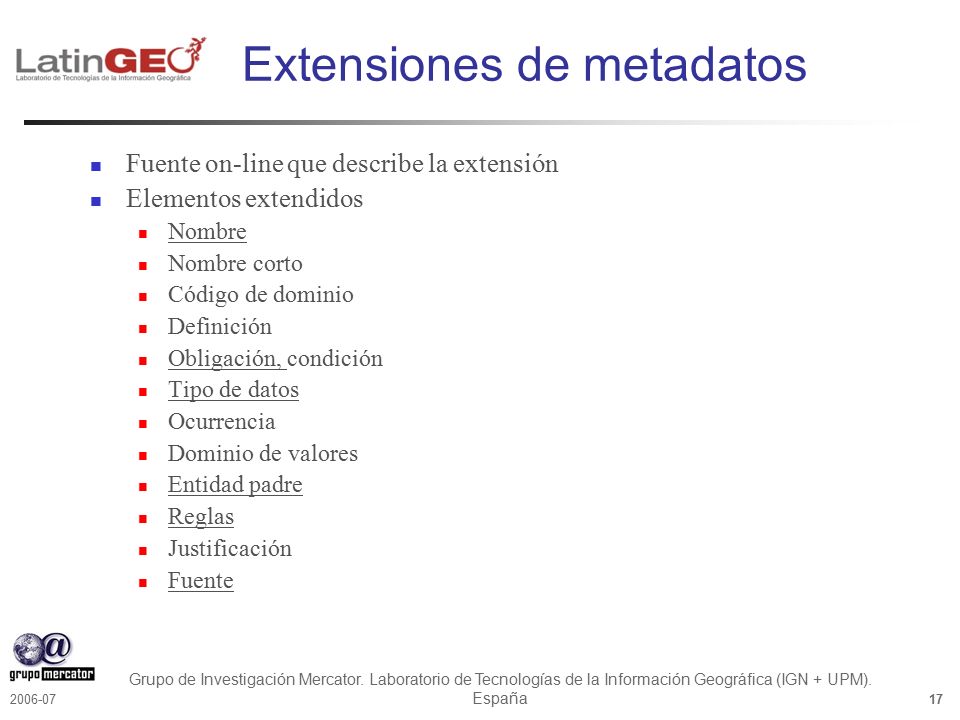

17 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 17 Fuente on-line que describe la extensión Elementos extendidos Nombre Nombre corto Código de dominio Definición Obligación, condición Tipo de datos Ocurrencia Dominio de valores Entidad padre Reglas Justificación Fuente Extensiones de metadatos

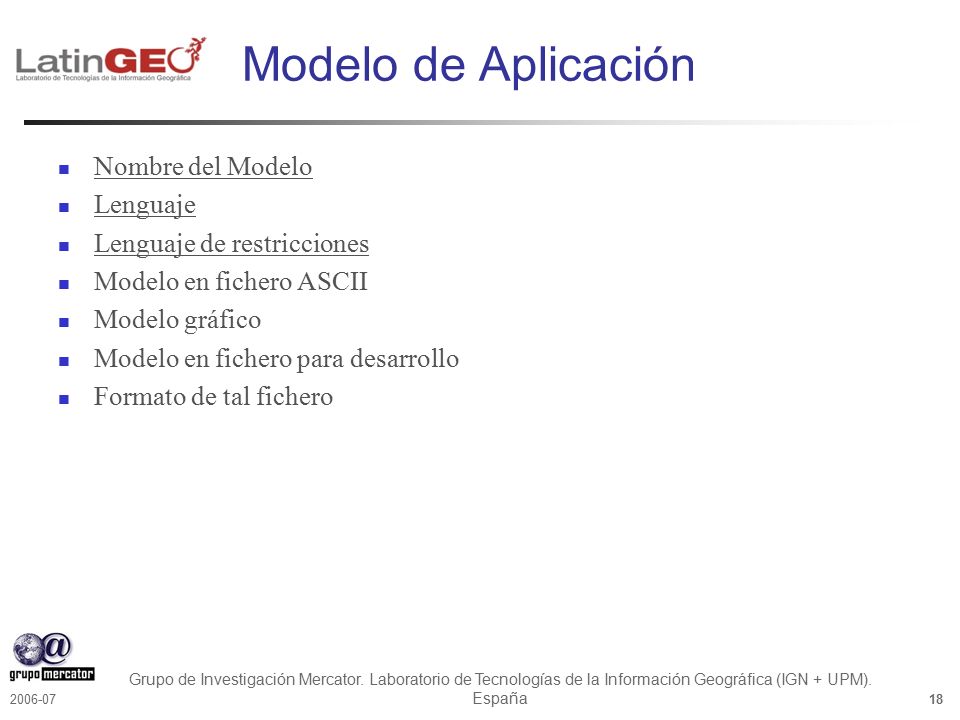

18 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 18 Nombre del Modelo Lenguaje Lenguaje de restricciones Modelo en fichero ASCII Modelo gráfico Modelo en fichero para desarrollo Formato de tal fichero Modelo de Aplicación

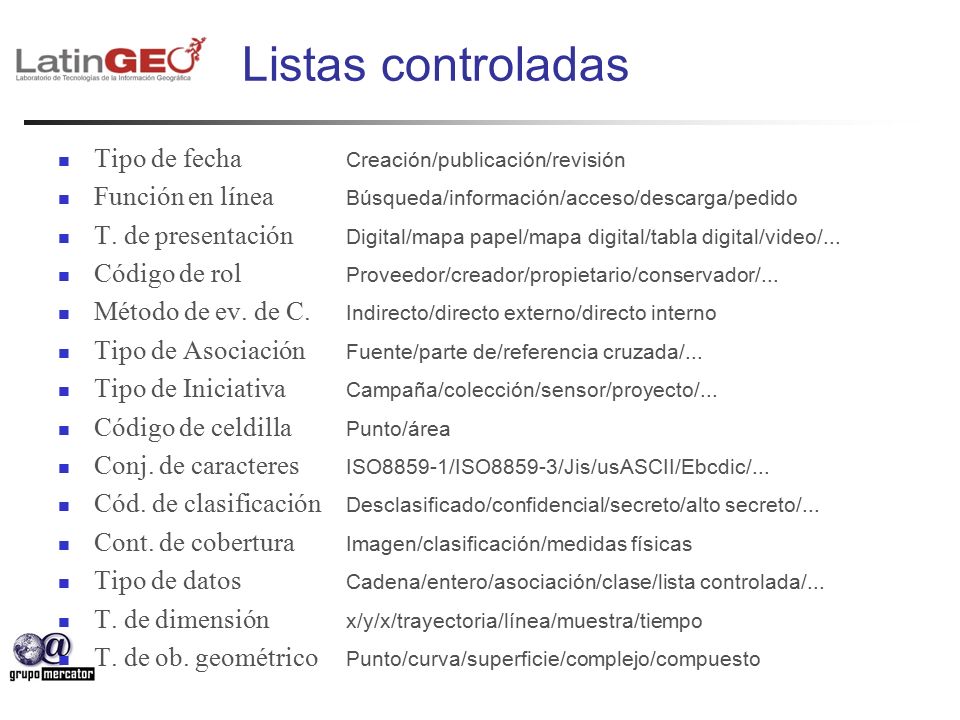

19 Tipo de fecha Creación/publicación/revisión Función en línea Búsqueda/información/acceso/descarga/pedido T. de presentación Digital/mapa papel/mapa digital/tabla digital/video/... Código de rol Proveedor/creador/propietario/conservador/... Método de ev. de C. Indirecto/directo externo/directo interno Tipo de Asociación Fuente/parte de/referencia cruzada/... Tipo de Iniciativa Campaña/colección/sensor/proyecto/... Código de celdilla Punto/área Conj. de caracteres ISO8859-1/ISO8859-3/Jis/usASCII/Ebcdic/... Cód. de clasificación Desclasificado/confidencial/secreto/alto secreto/... Cont. de cobertura Imagen/clasificación/medidas físicas Tipo de datos Cadena/entero/asociación/clase/lista controlada/... T. de dimensión x/y/x/trayectoria/línea/muestra/tiempo T. de ob. geométrico Punto/curva/superficie/complejo/compuesto Listas controladas

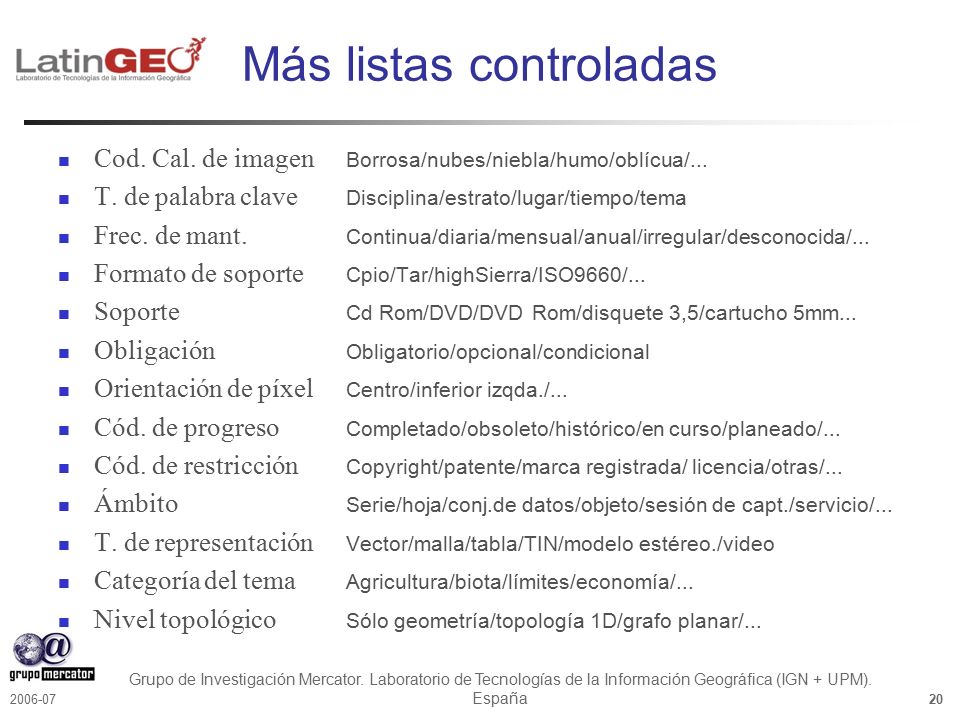

20 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 20 Cod. Cal. de imagen Borrosa/nubes/niebla/humo/oblícua/... T. de palabra clave Disciplina/estrato/lugar/tiempo/tema Frec. de mant. Continua/diaria/mensual/anual/irregular/desconocida/... Formato de soporte Cpio/Tar/highSierra/ISO9660/... Soporte Cd Rom/DVD/DVD Rom/disquete 3,5/cartucho 5mm... Obligación Obligatorio/opcional/condicional Orientación de píxel Centro/inferior izqda./... Cód. de progreso Completado/obsoleto/histórico/en curso/planeado/... Cód. de restricción Copyright/patente/marca registrada/ licencia/otras/... Ámbito Serie/hoja/conj.de datos/objeto/sesión de capt./servicio/... T. de representación Vector/malla/tabla/TIN/modelo estéreo./video Categoría del tema Agricultura/biota/límites/economía/... Nivel topológico Sólo geometría/topología 1D/grafo planar/... Más listas controladas

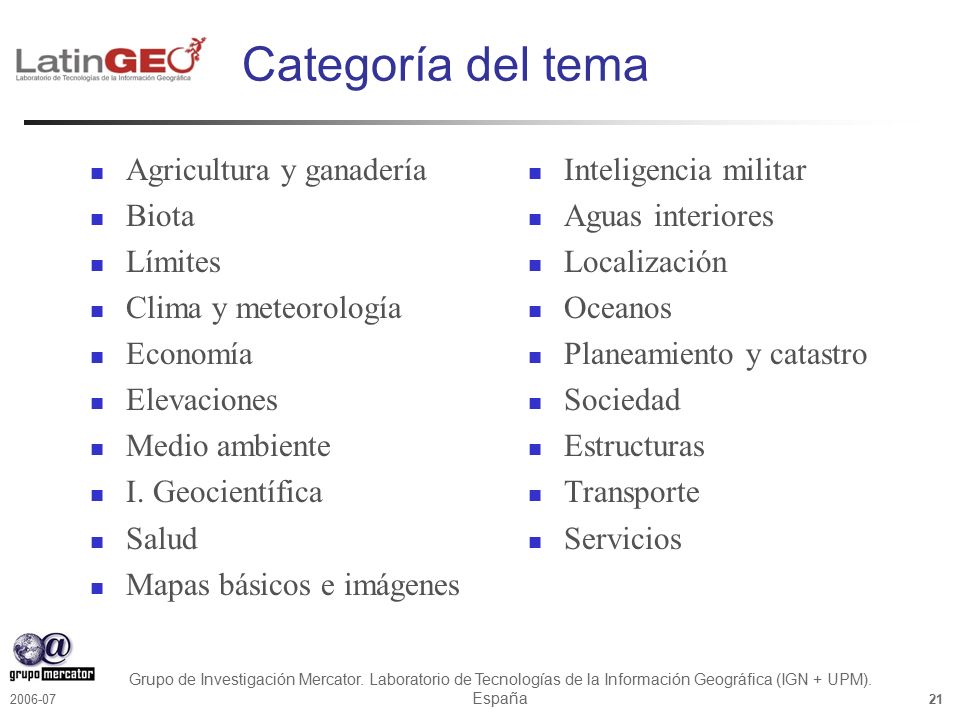

21 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 21 Agricultura y ganadería Biota Límites Clima y meteorología Economía Elevaciones Medio ambiente I. Geocientífica Salud Mapas básicos e imágenes Inteligencia militar Aguas interiores Localización Oceanos Planeamiento y catastro Sociedad Estructuras Transporte Servicios Categoría del tema

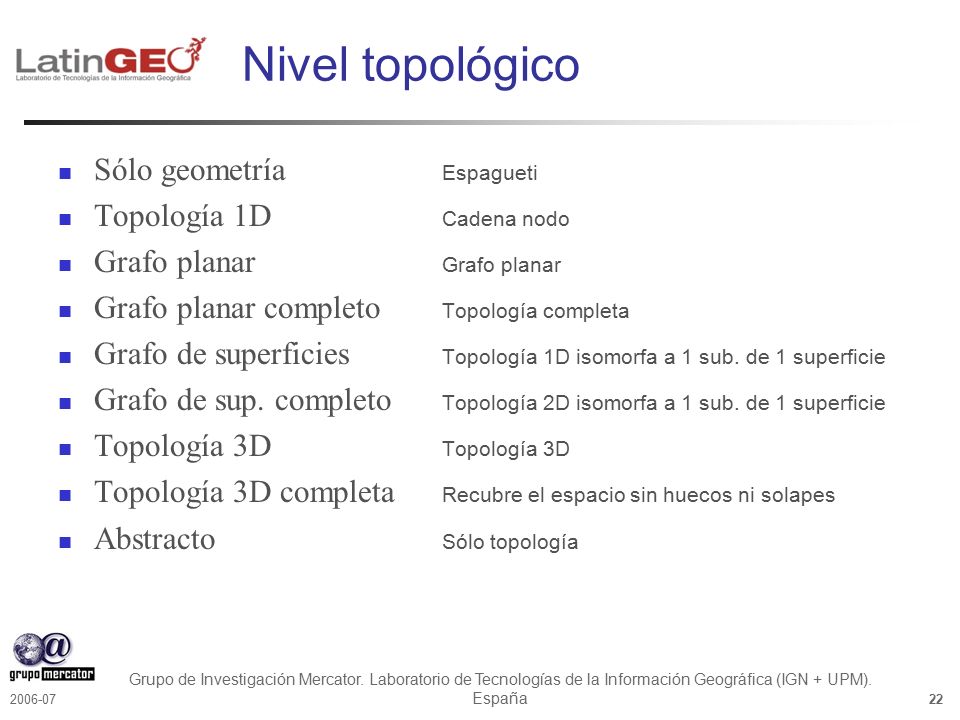

22 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 22 Sólo geometría Espagueti Topología 1D Cadena nodo Grafo planar Grafo planar Grafo planar completo Topología completa Grafo de superficies Topología 1D isomorfa a 1 sub. de 1 superficie Grafo de sup. completo Topología 2D isomorfa a 1 sub. de 1 superficie Topología 3D Topología 3D Topología 3D completa Recubre el espacio sin huecos ni solapes Abstracto Sólo topología Nivel topológico

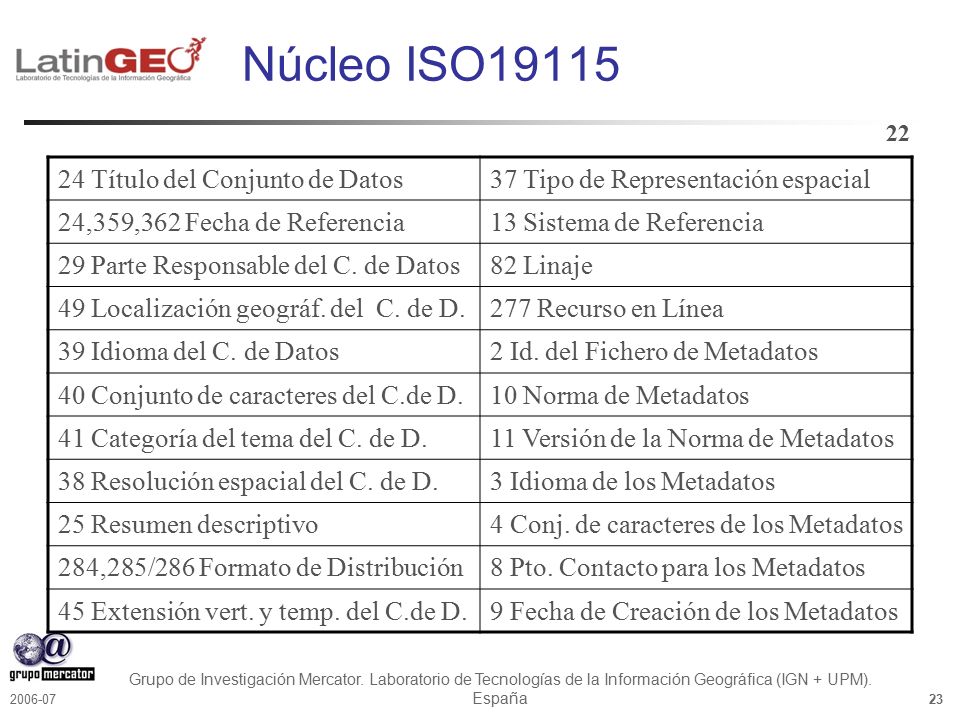

23 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 23 24 Título del Conjunto de Datos37 Tipo de Representación espacial 24,359,362 Fecha de Referencia13 Sistema de Referencia 29 Parte Responsable del C. de Datos82 Linaje 49 Localización geográf. del C. de D.277 Recurso en Línea 39 Idioma del C. de Datos2 Id. del Fichero de Metadatos 40 Conjunto de caracteres del C.de D.10 Norma de Metadatos 41 Categoría del tema del C. de D.11 Versión de la Norma de Metadatos 38 Resolución espacial del C. de D.3 Idioma de los Metadatos 25 Resumen descriptivo4 Conj. de caracteres de los Metadatos 284,285/286 Formato de Distribución8 Pto. Contacto para los Metadatos 45 Extensión vert. y temp. del C.de D.9 Fecha de Creación de los Metadatos 22 Núcleo ISO19115

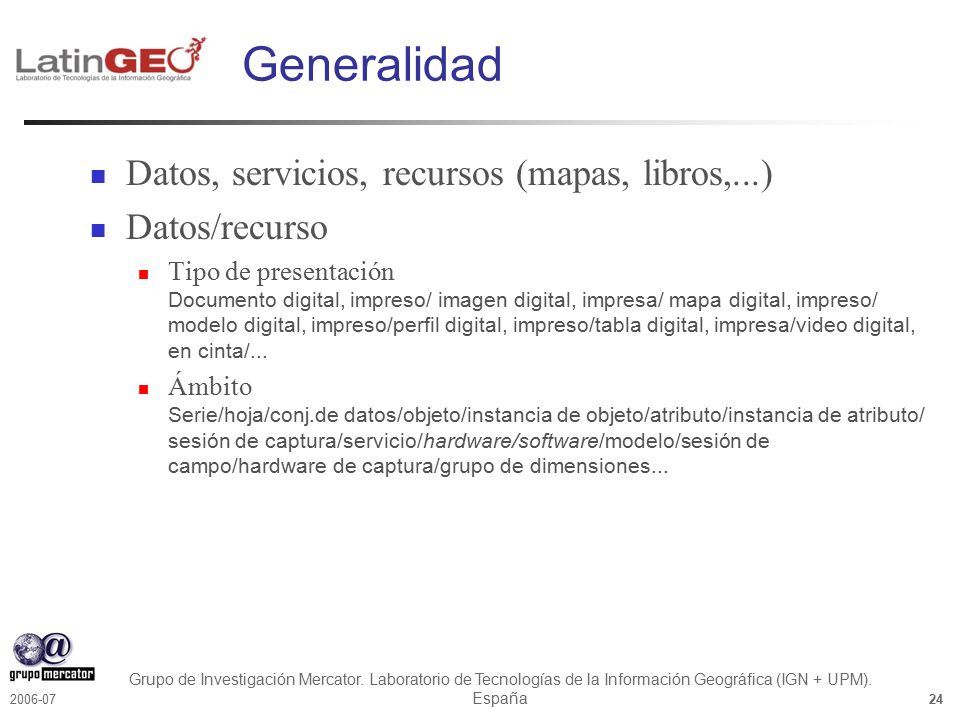

24 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 24 Datos, servicios, recursos (mapas, libros,...) Datos/recurso Tipo de presentación Documento digital, impreso/ imagen digital, impresa/ mapa digital, impreso/ modelo digital, impreso/perfil digital, impreso/tabla digital, impresa/video digital, en cinta/... Ámbito Serie/hoja/conj.de datos/objeto/instancia de objeto/atributo/instancia de atributo/ sesión de captura/servicio/hardware/software/modelo/sesión de campo/hardware de captura/grupo de dimensiones... Generalidad

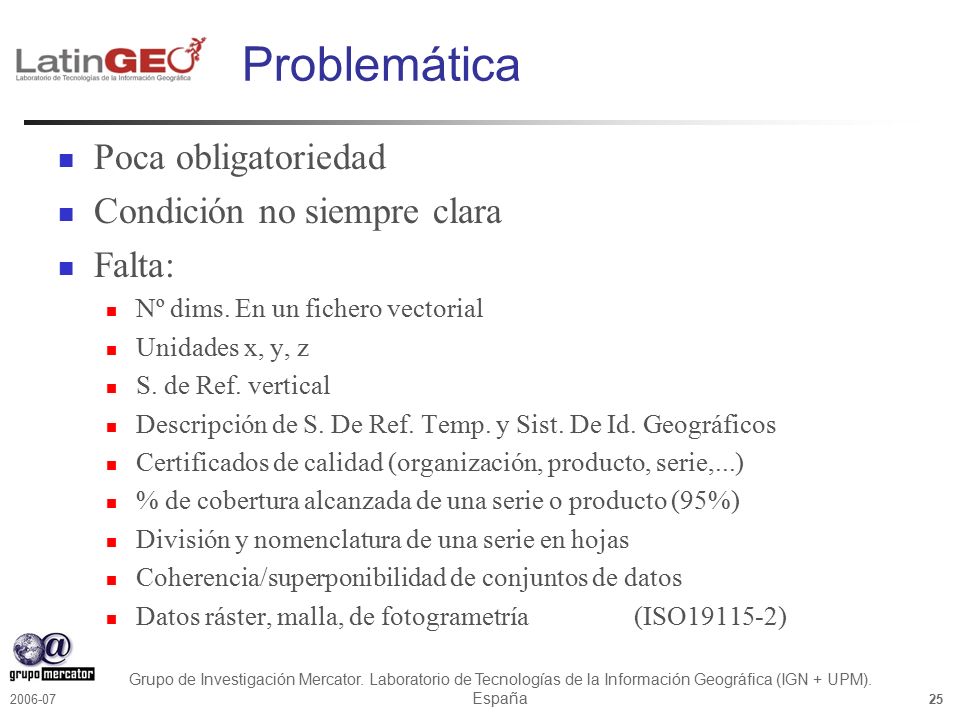

25 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 25 Poca obligatoriedad Condición no siempre clara Falta: Nº dims. En un fichero vectorial Unidades x, y, z S. de Ref. vertical Descripción de S. De Ref. Temp. y Sist. De Id. Geográficos Certificados de calidad (organización, producto, serie,...) % de cobertura alcanzada de una serie o producto (95%) División y nomenclatura de una serie en hojas Coherencia/superponibilidad de conjuntos de datos Datos ráster, malla, de fotogrametría(ISO19115-2) Problemática

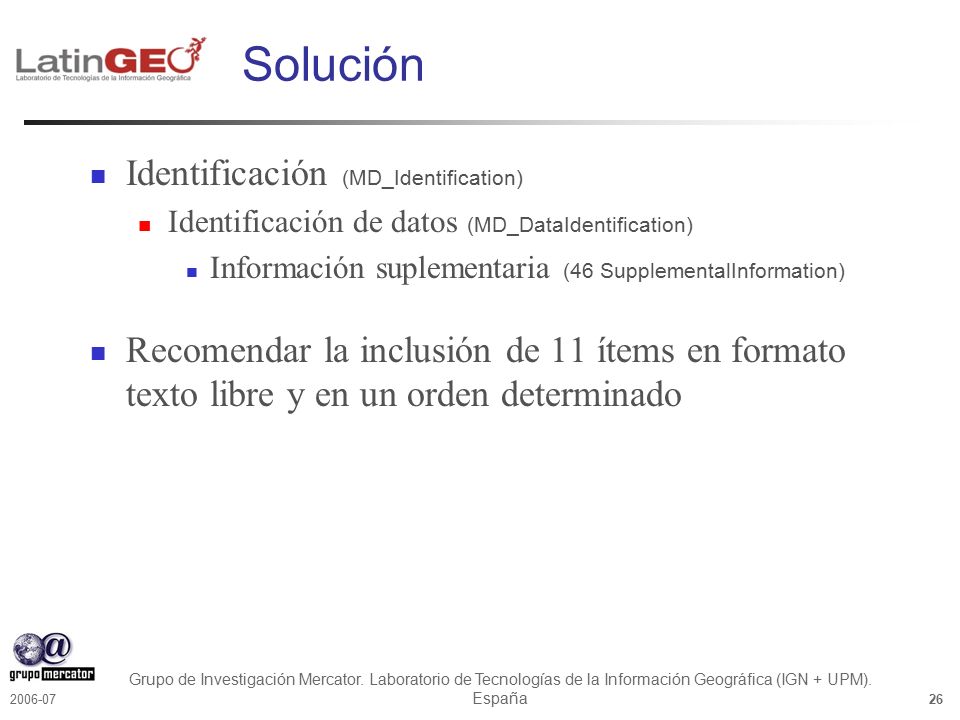

26 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 26 Identificación (MD_Identification) Identificación de datos (MD_DataIdentification) Información suplementaria (46 SupplementalInformation) Recomendar la inclusión de 11 ítems en formato texto libre y en un orden determinado Solución

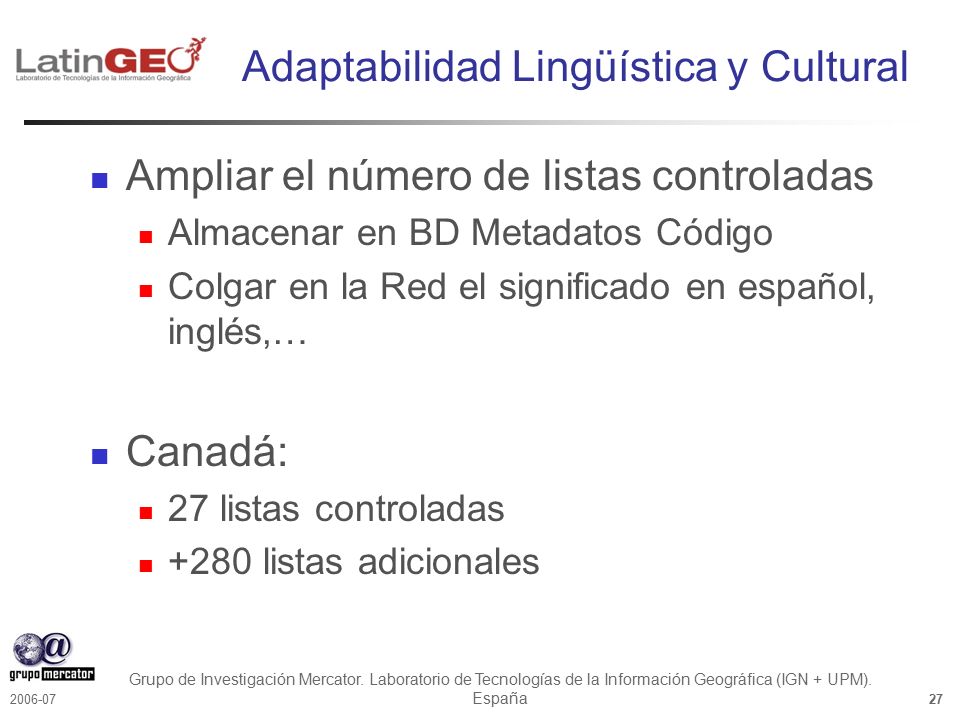

27 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 27 Adaptabilidad Lingüística y Cultural Ampliar el número de listas controladas Almacenar en BD Metadatos Código Colgar en la Red el significado en español, inglés,… Canadá: 27 listas controladas +280 listas adicionales

28 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 28 Datos + Metadatos ISO19115 Demasiado compleja y confusa Perfiles, núcleo, criterios de uso, Poca obligatoriedad Carencias Datos ráster y malla, items básicos No suficientemente general Datos, recursos y servicios(mapas, documentos, libros, software,...) Conclusiones

29 2006-07 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 29 Gracias por vuestra atención Antonio Rodríguez Jefe de Servicio de SIG IGN afrodriguez@fomento.es
