1 REDES LOCALES

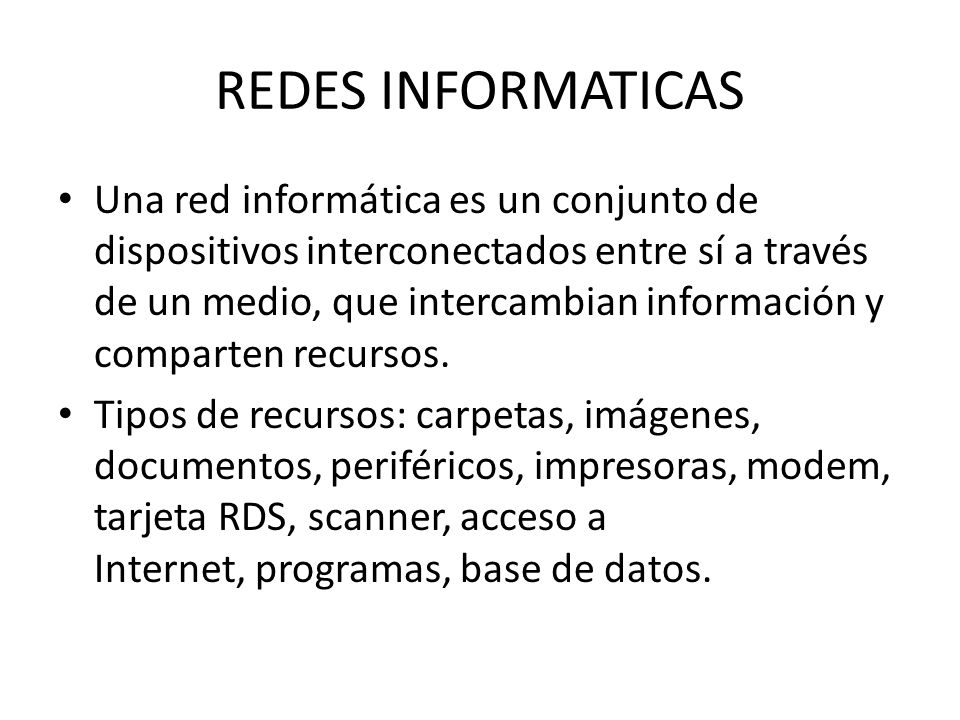

2 REDES INFORMATICAS Una red informática es un conjunto de dispositivos interconectados entre sí a través de un medio, que intercambian información y comparten recursos. Tipos de recursos: carpetas, imágenes, documentos, periféricos, impresoras, modem, tarjeta RDS, scanner, acceso a Internet, programas, base de datos.

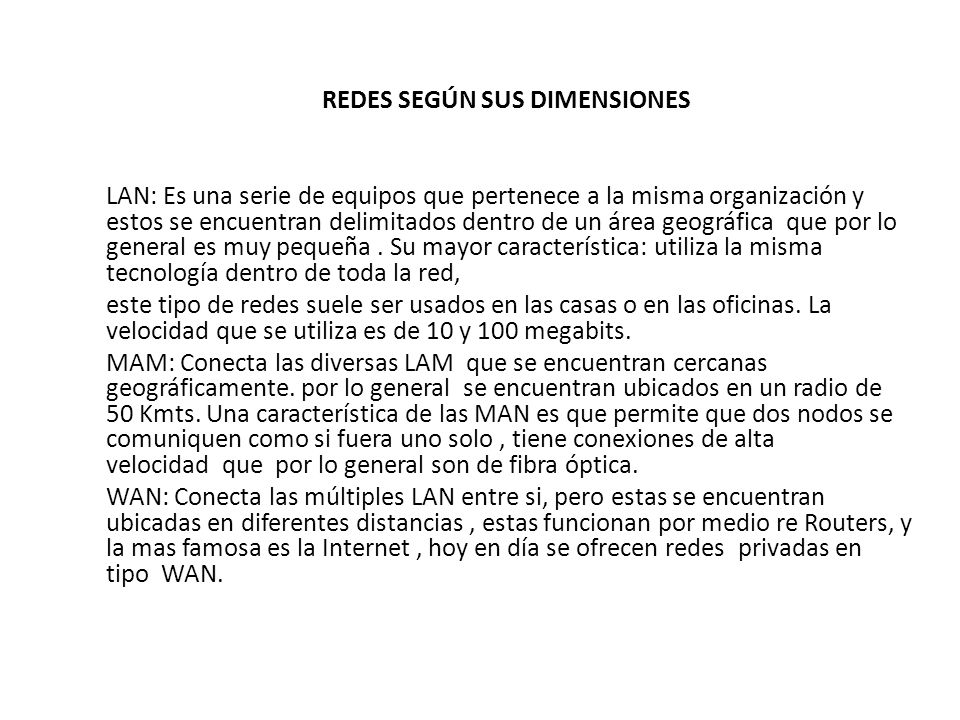

3 REDES SEGÚN SUS DIMENSIONES LAN: Es una serie de equipos que pertenece a la misma organización y estos se encuentran delimitados dentro de un área geográfica que por lo general es muy pequeña. Su mayor característica: utiliza la misma tecnología dentro de toda la red, este tipo de redes suele ser usados en las casas o en las oficinas. La velocidad que se utiliza es de 10 y 100 megabits. MAM: Conecta las diversas LAM que se encuentran cercanas geográficamente. por lo general se encuentran ubicados en un radio de 50 Kmts. Una característica de las MAN es que permite que dos nodos se comuniquen como si fuera uno solo, tiene conexiones de alta velocidad que por lo general son de fibra óptica. WAN: Conecta las múltiples LAN entre si, pero estas se encuentran ubicadas en diferentes distancias, estas funcionan por medio re Routers, y la mas famosa es la Internet, hoy en día se ofrecen redes privadas en tipo WAN.

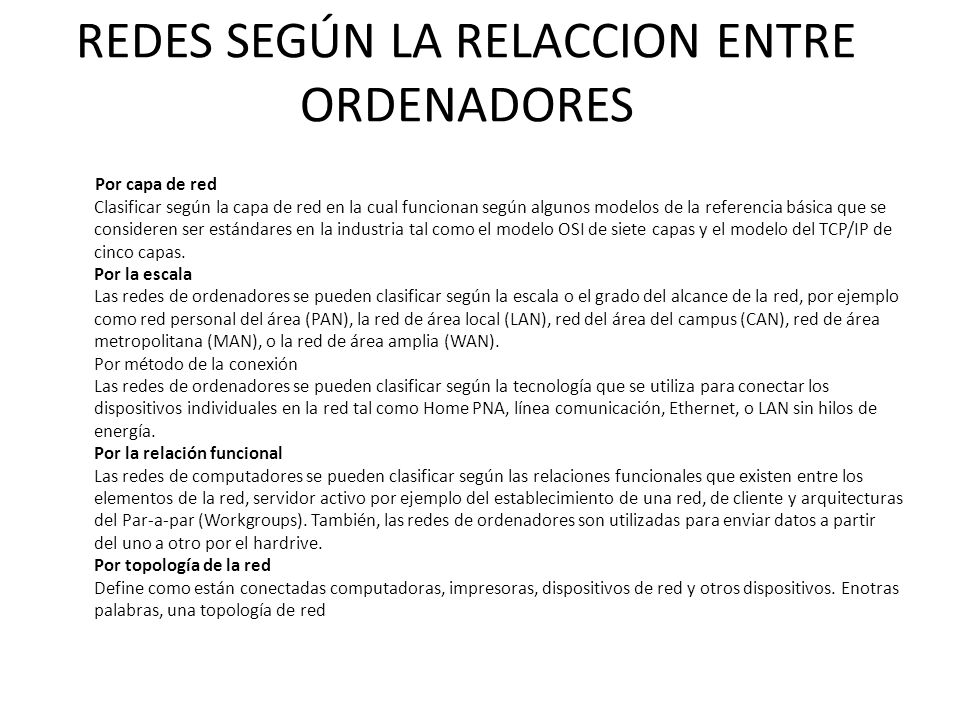

4 REDES SEGÚN LA RELACCION ENTRE ORDENADORES Por capa de red Clasificar según la capa de red en la cual funcionan según algunos modelos de la referencia básica que se consideren ser estándares en la industria tal como el modelo OSI de siete capas y el modelo del TCP/IP de cinco capas. Por la escala Las redes de ordenadores se pueden clasificar según la escala o el grado del alcance de la red, por ejemplo como red personal del área (PAN), la red de área local (LAN), red del área del campus (CAN), red de área metropolitana (MAN), o la red de área amplia (WAN). Por método de la conexión Las redes de ordenadores se pueden clasificar según la tecnología que se utiliza para conectar los dispositivos individuales en la red tal como Home PNA, línea comunicación, Ethernet, o LAN sin hilos de energía. Por la relación funcional Las redes de computadores se pueden clasificar según las relaciones funcionales que existen entre los elementos de la red, servidor activo por ejemplo del establecimiento de una red, de cliente y arquitecturas del Par-a-par (Workgroups). También, las redes de ordenadores son utilizadas para enviar datos a partir del uno a otro por el hardrive. Por topología de la red Define como están conectadas computadoras, impresoras, dispositivos de red y otros dispositivos. Enotras palabras, una topología de red

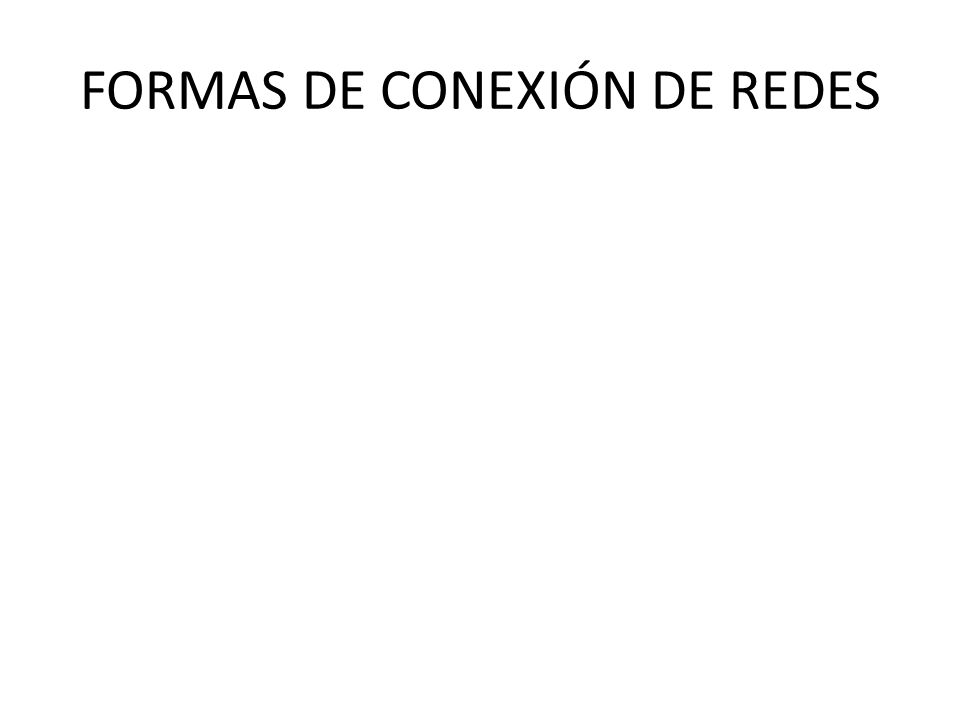

5 FORMAS DE CONEXIÓN DE REDES

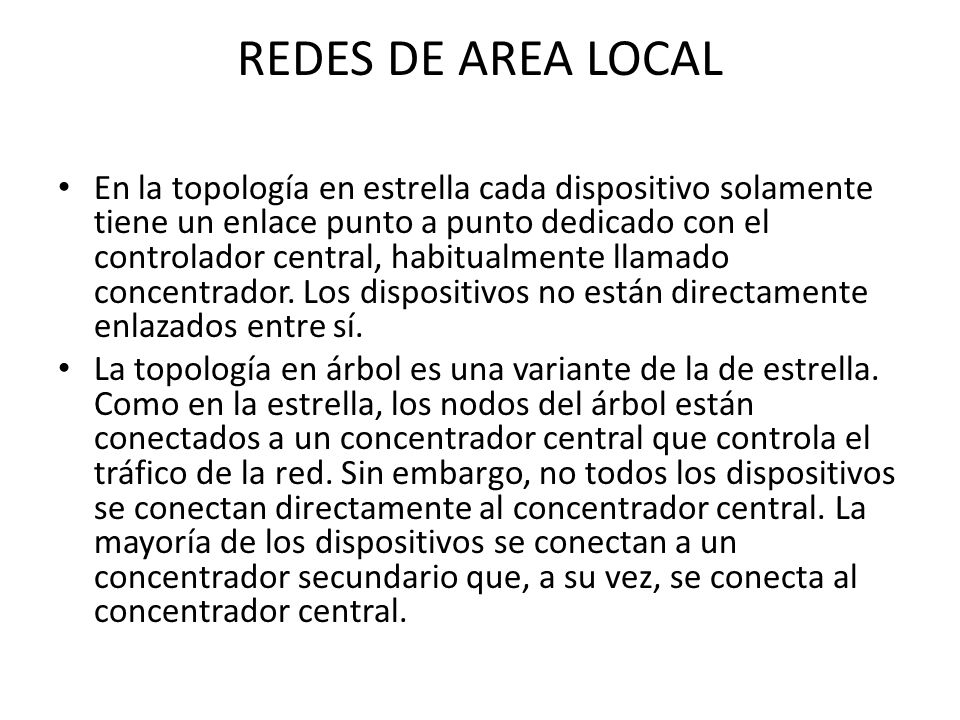

6 REDES DE AREA LOCAL En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí. La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.

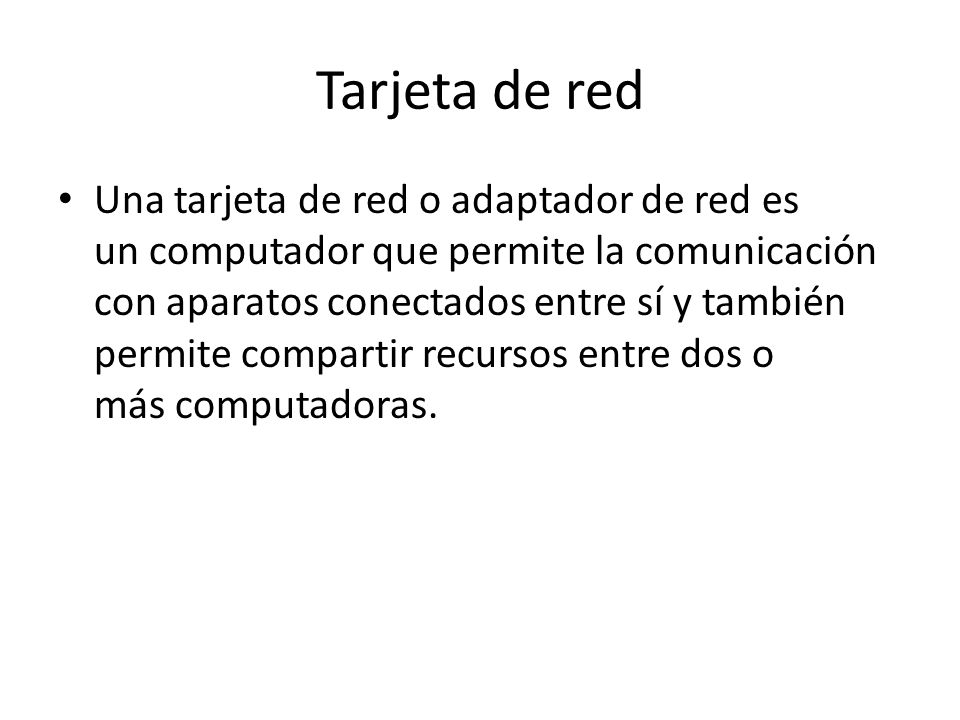

7 Tarjeta de red Una tarjeta de red o adaptador de red es un computador que permite la comunicación con aparatos conectados entre sí y también permite compartir recursos entre dos o más computadoras.

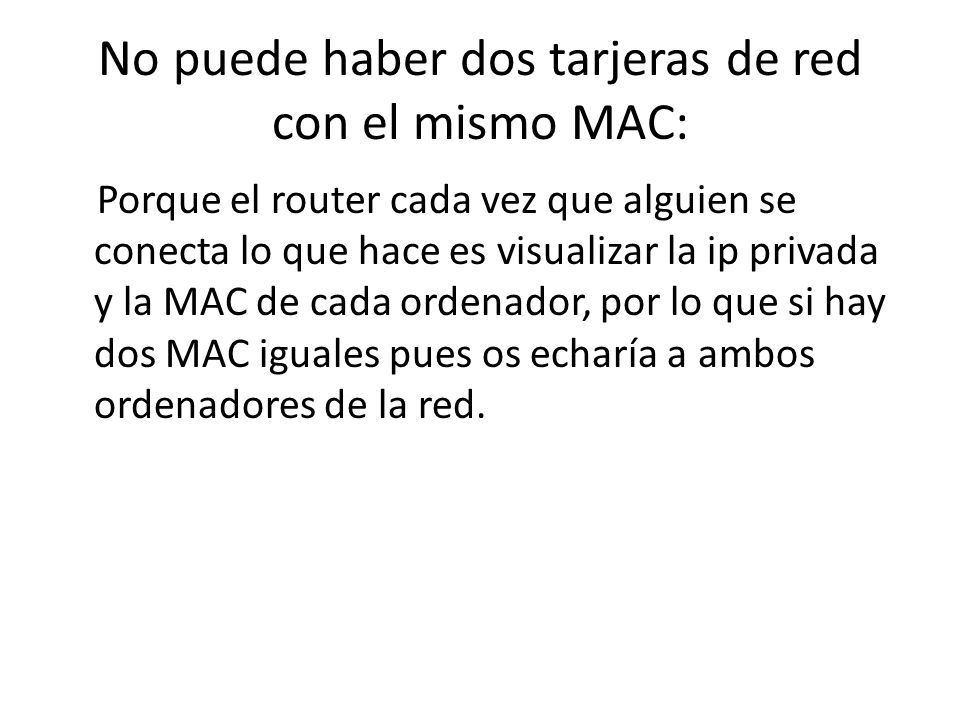

8 No puede haber dos tarjeras de red con el mismo MAC: Porque el router cada vez que alguien se conecta lo que hace es visualizar la ip privada y la MAC de cada ordenador, por lo que si hay dos MAC iguales pues os echaría a ambos ordenadores de la red.

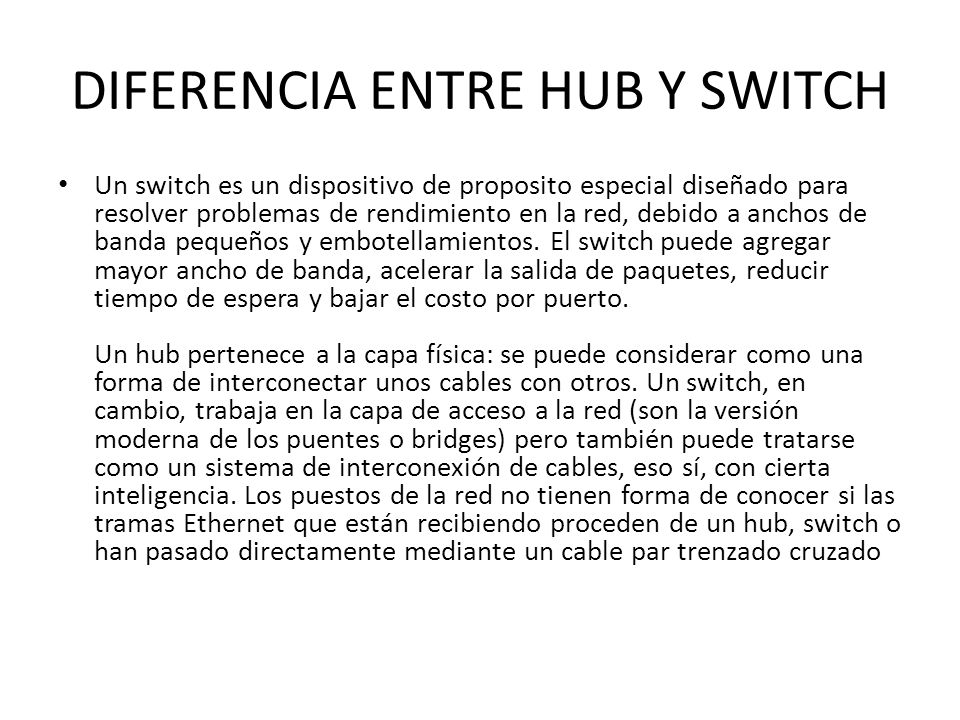

9 DIFERENCIA ENTRE HUB Y SWITCH Un switch es un dispositivo de proposito especial diseñado para resolver problemas de rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir tiempo de espera y bajar el costo por puerto. Un hub pertenece a la capa física: se puede considerar como una forma de interconectar unos cables con otros. Un switch, en cambio, trabaja en la capa de acceso a la red (son la versión moderna de los puentes o bridges) pero también puede tratarse como un sistema de interconexión de cables, eso sí, con cierta inteligencia. Los puestos de la red no tienen forma de conocer si las tramas Ethernet que están recibiendo proceden de un hub, switch o han pasado directamente mediante un cable par trenzado cruzado

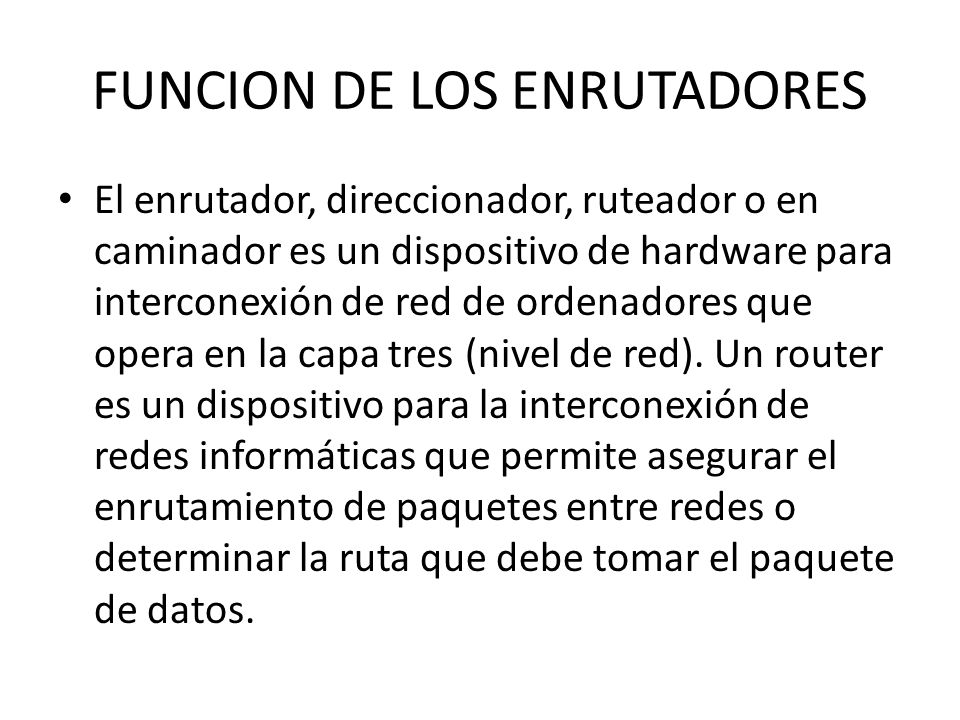

10 FUNCION DE LOS ENRUTADORES El enrutador, direccionador, ruteador o en caminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un router es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

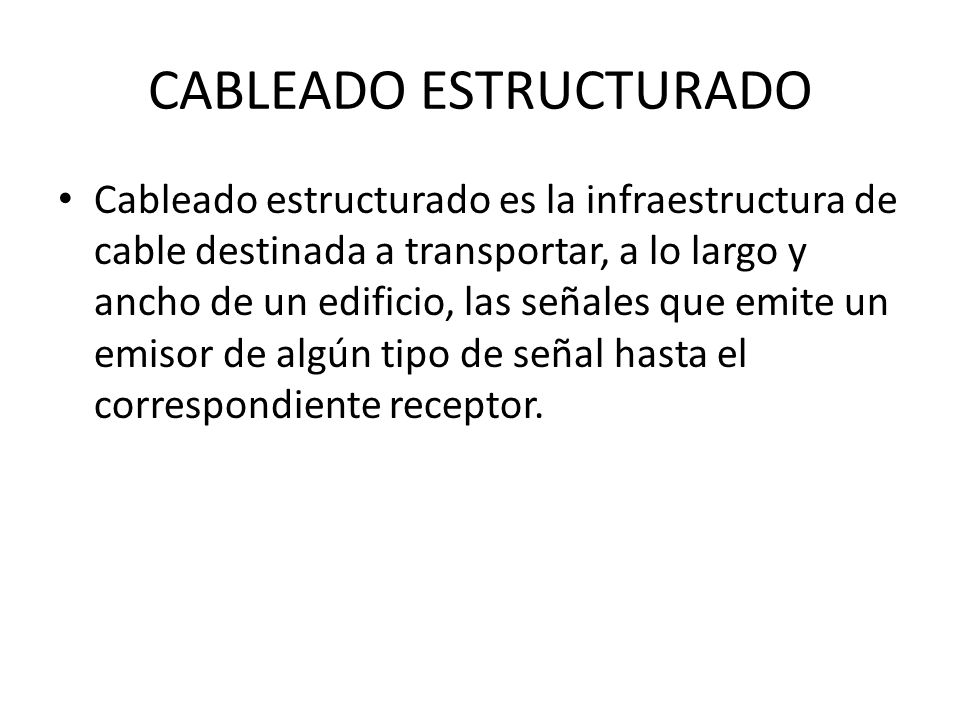

11 CABLEADO ESTRUCTURADO Cableado estructurado es la infraestructura de cable destinada a transportar, a lo largo y ancho de un edificio, las señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor.

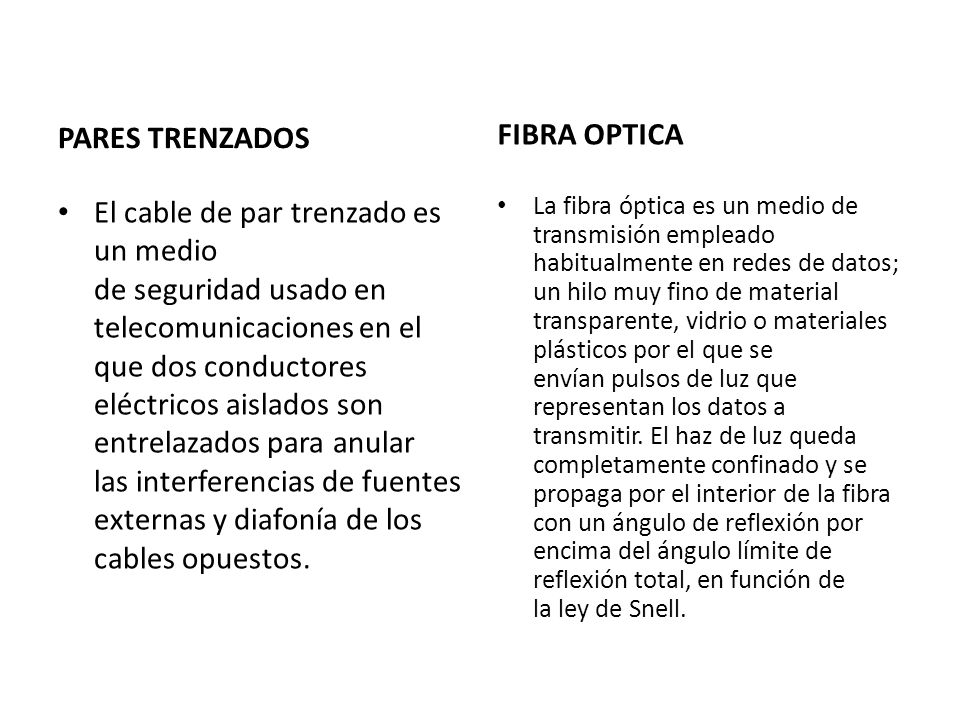

12 PARES TRENZADOS El cable de par trenzado es un medio de seguridad usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables opuestos. FIBRA OPTICA La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell.

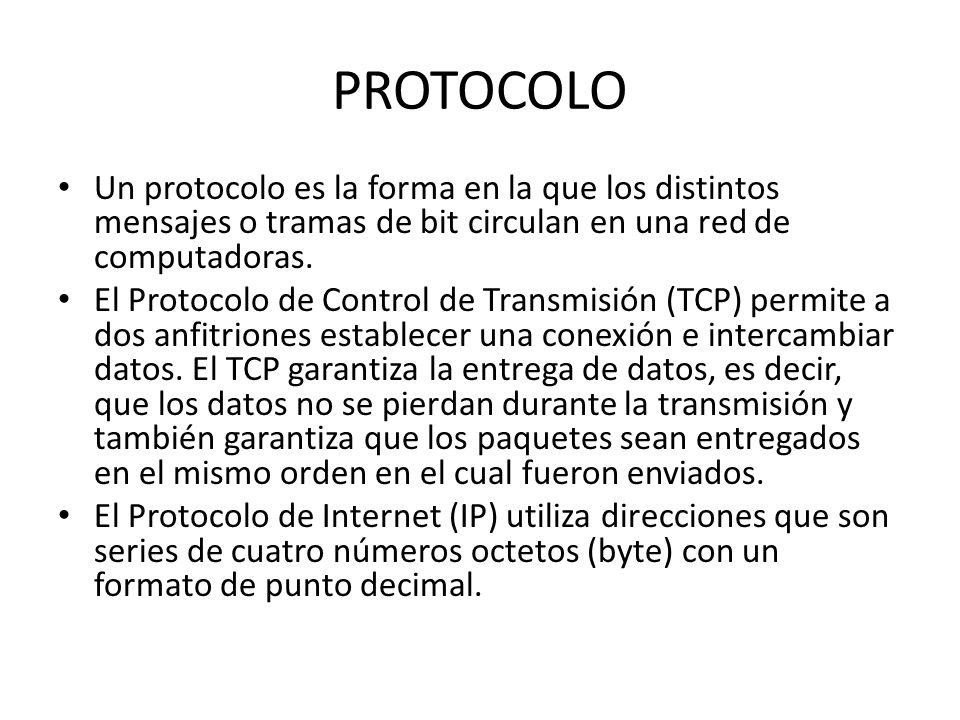

13 PROTOCOLO Un protocolo es la forma en la que los distintos mensajes o tramas de bit circulan en una red de computadoras. El Protocolo de Control de Transmisión (TCP) permite a dos anfitriones establecer una conexión e intercambiar datos. El TCP garantiza la entrega de datos, es decir, que los datos no se pierdan durante la transmisión y también garantiza que los paquetes sean entregados en el mismo orden en el cual fueron enviados. El Protocolo de Internet (IP) utiliza direcciones que son series de cuatro números octetos (byte) con un formato de punto decimal.

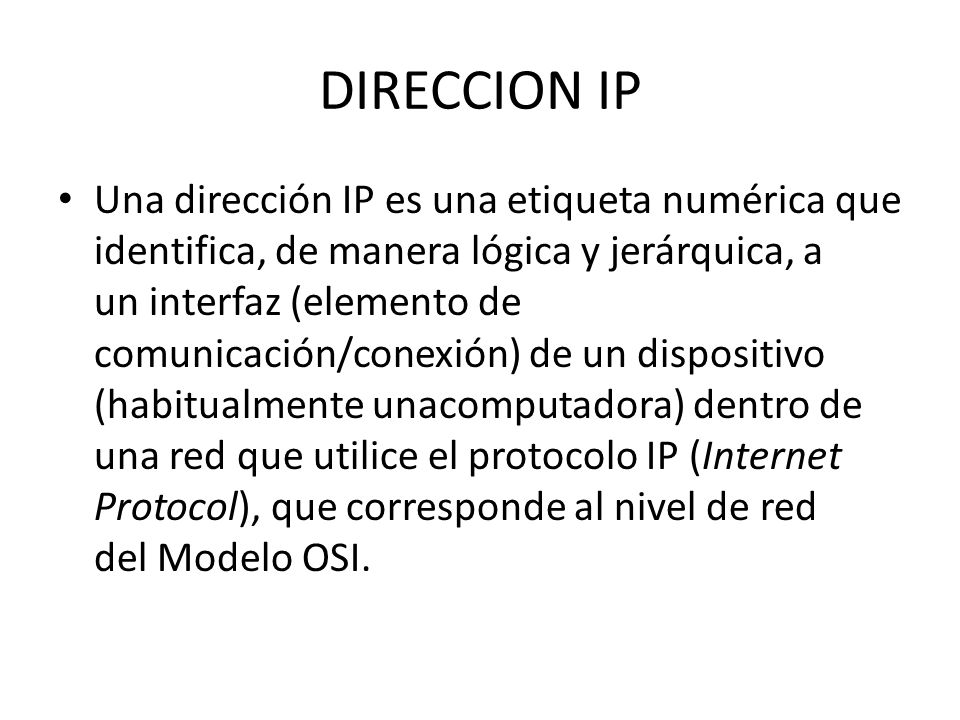

14 DIRECCION IP Una dirección IP es una etiqueta numérica que identifica, de manera lógica y jerárquica, a un interfaz (elemento de comunicación/conexión) de un dispositivo (habitualmente unacomputadora) dentro de una red que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del Modelo OSI.

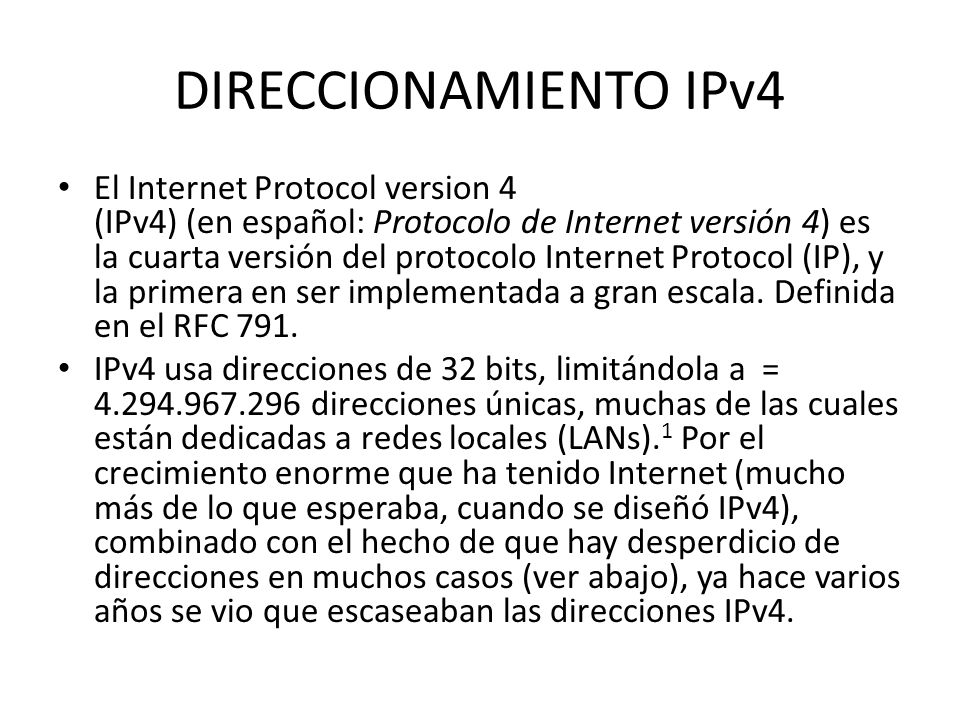

15 DIRECCIONAMIENTO IPv4 El Internet Protocol version 4 (IPv4) (en español: Protocolo de Internet versión 4) es la cuarta versión del protocolo Internet Protocol (IP), y la primera en ser implementada a gran escala. Definida en el RFC 791. IPv4 usa direcciones de 32 bits, limitándola a = 4.294.967.296 direcciones únicas, muchas de las cuales están dedicadas a redes locales (LANs). 1 Por el crecimiento enorme que ha tenido Internet (mucho más de lo que esperaba, cuando se diseñó IPv4), combinado con el hecho de que hay desperdicio de direcciones en muchos casos (ver abajo), ya hace varios años se vio que escaseaban las direcciones IPv4.

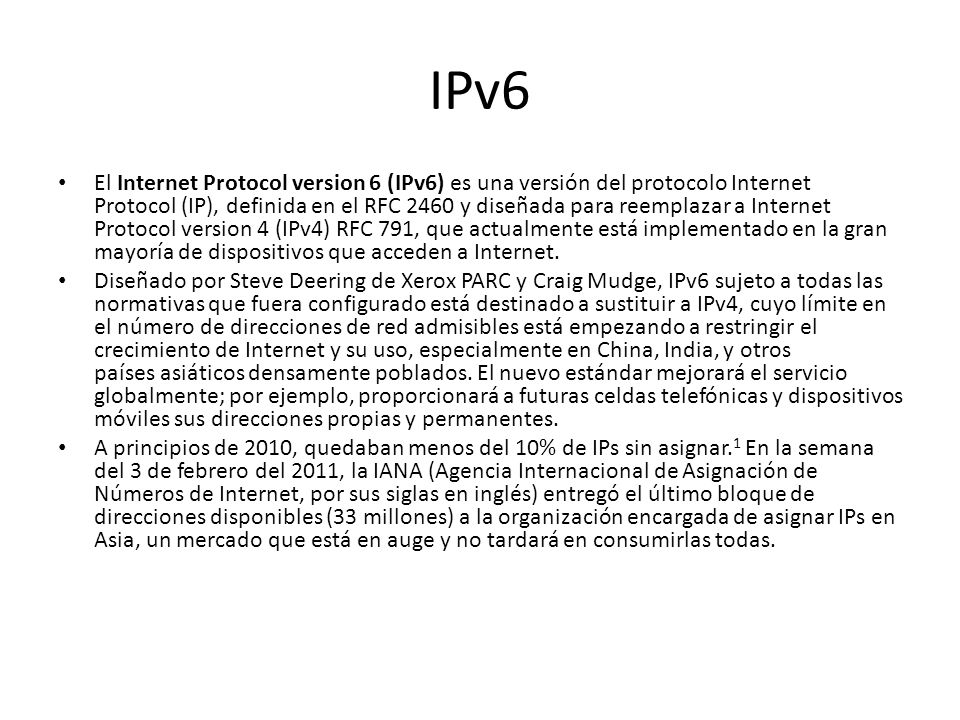

16 IPv6 El Internet Protocol version 6 (IPv6) es una versión del protocolo Internet Protocol (IP), definida en el RFC 2460 y diseñada para reemplazar a Internet Protocol version 4 (IPv4) RFC 791, que actualmente está implementado en la gran mayoría de dispositivos que acceden a Internet. Diseñado por Steve Deering de Xerox PARC y Craig Mudge, IPv6 sujeto a todas las normativas que fuera configurado está destinado a sustituir a IPv4, cuyo límite en el número de direcciones de red admisibles está empezando a restringir el crecimiento de Internet y su uso, especialmente en China, India, y otros países asiáticos densamente poblados. El nuevo estándar mejorará el servicio globalmente; por ejemplo, proporcionará a futuras celdas telefónicas y dispositivos móviles sus direcciones propias y permanentes. A principios de 2010, quedaban menos del 10% de IPs sin asignar. 1 En la semana del 3 de febrero del 2011, la IANA (Agencia Internacional de Asignación de Números de Internet, por sus siglas en inglés) entregó el último bloque de direcciones disponibles (33 millones) a la organización encargada de asignar IPs en Asia, un mercado que está en auge y no tardará en consumirlas todas.

17 RELACCION ENTRE EQUIOPS DE UNA RED

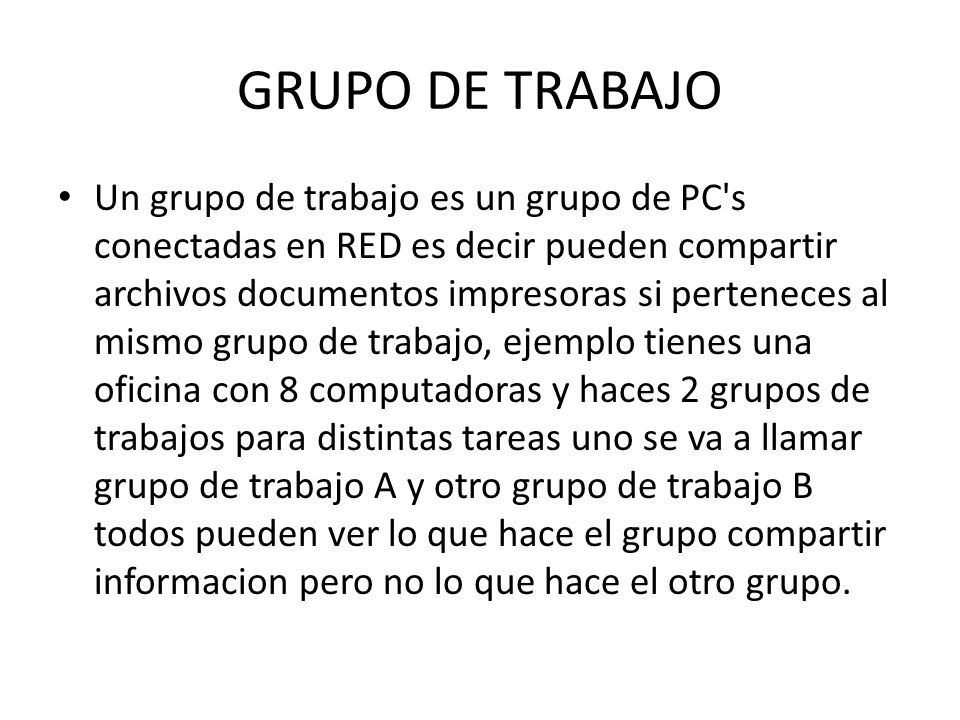

18 GRUPO DE TRABAJO Un grupo de trabajo es un grupo de PC's conectadas en RED es decir pueden compartir archivos documentos impresoras si perteneces al mismo grupo de trabajo, ejemplo tienes una oficina con 8 computadoras y haces 2 grupos de trabajos para distintas tareas uno se va a llamar grupo de trabajo A y otro grupo de trabajo B todos pueden ver lo que hace el grupo compartir informacion pero no lo que hace el otro grupo.

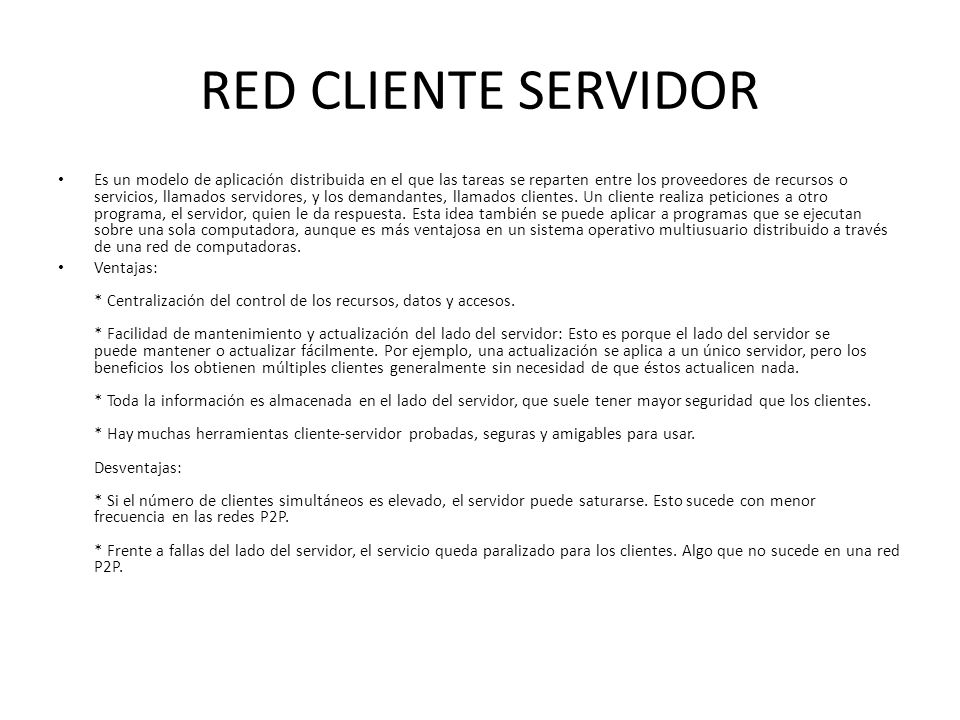

19 RED CLIENTE SERVIDOR Es un modelo de aplicación distribuida en el que las tareas se reparten entre los proveedores de recursos o servicios, llamados servidores, y los demandantes, llamados clientes. Un cliente realiza peticiones a otro programa, el servidor, quien le da respuesta. Esta idea también se puede aplicar a programas que se ejecutan sobre una sola computadora, aunque es más ventajosa en un sistema operativo multiusuario distribuido a través de una red de computadoras. Ventajas: * Centralización del control de los recursos, datos y accesos. * Facilidad de mantenimiento y actualización del lado del servidor: Esto es porque el lado del servidor se puede mantener o actualizar fácilmente. Por ejemplo, una actualización se aplica a un único servidor, pero los beneficios los obtienen múltiples clientes generalmente sin necesidad de que éstos actualicen nada. * Toda la información es almacenada en el lado del servidor, que suele tener mayor seguridad que los clientes. * Hay muchas herramientas cliente-servidor probadas, seguras y amigables para usar. Desventajas: * Si el número de clientes simultáneos es elevado, el servidor puede saturarse. Esto sucede con menor frecuencia en las redes P2P. * Frente a fallas del lado del servidor, el servicio queda paralizado para los clientes. Algo que no sucede en una red P2P.
