PREDIMENSIONAMIENTO Ponente: ing.arq. Carlos m. Aparicio Basurto Imágenes prediseñadas, Excel, dar doble clic, y se puede volver a trabajar en power point Elementos prefabricados y no prefabricados

2 Elementos prefabricados y no prefabricados

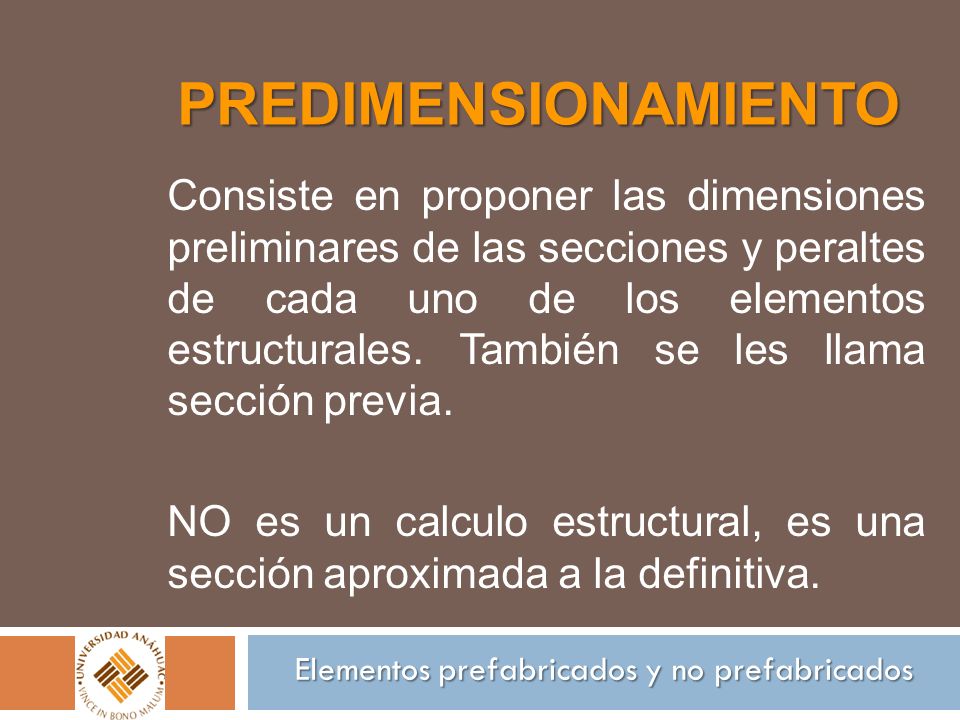

PREDIMENSIONAMIENTO Consiste en proponer las dimensiones preliminares de las secciones y peraltes de cada uno de los elementos estructurales. También se les llama sección previa. NO es un calculo estructural, es una sección aproximada a la definitiva. Imágenes prediseñadas, Excel, dar doble clic, y se puede volver a trabajar en power point Elementos prefabricados y no prefabricados

3 Trabe Nervadura Losa maciza Losa reticular
PREDIMENSIONAMIENTO Trabe Nervadura Losa maciza Losa reticular Imágenes prediseñadas,Excel, dar doble clic, y se puede volever a trabajar en power point Elementos prefabricados y no prefabricados

4 Columnas Muro de carga Vigueta y bovedilla Losa T y TT
PREDIMENSIONAMIENTO Columnas Muro de carga Vigueta y bovedilla Losa T y TT Imágenes prediseñadas,Excel, dar doble clic, y se puede volever a trabajar en power point Elementos prefabricados y no prefabricados

5 TRABE T b h b mínimo = Ancho del muro
Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

6 2. NERVADURA Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

7 3. LOSA MACIZA Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

8 4. LOSA RETICULAR Capa de compresión 5 cm Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

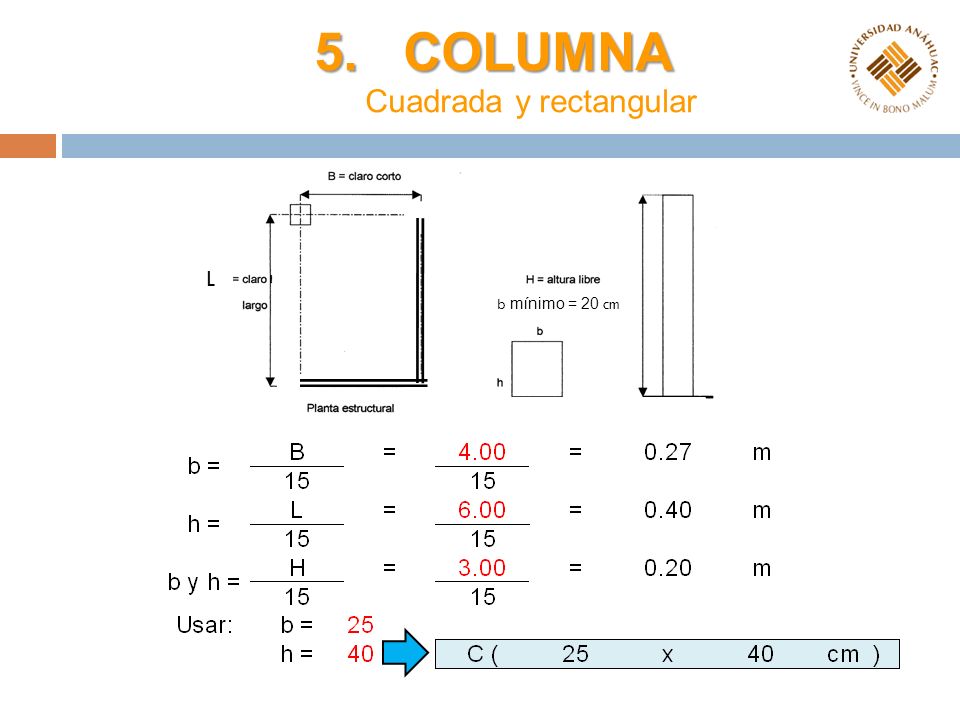

9 5. COLUMNA Cuadrada y rectangular
b mínimo = 20 cm Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

10 5. COLUMNA Circular L D mínimo = 20 cm
Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

11 6. MURO DE CARGA t = espesor del muro de carga t = H 20
t mínimo = 10 cm Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

12 Es recomendable usar la Vigueta, en claros mayores de 4 m.

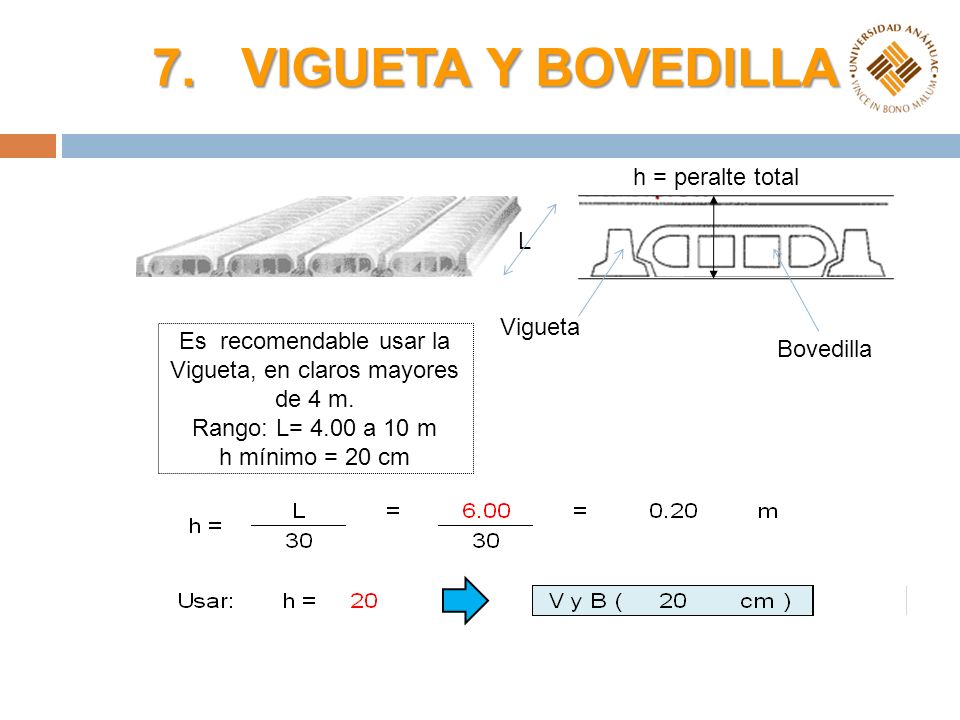

7. VIGUETA Y BOVEDILLA h = peralte total L Vigueta Es recomendable usar la Vigueta, en claros mayores de 4 m. Rango: L= 4.00 a 10 m h mínimo = 20 cm Bovedilla Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point

13 Es recomendable usar las losas T y TT, en claros mayores de 12 m.
8. LOSA T y TT Es recomendable usar las losas T y TT, en claros mayores de 12 m. Rango: L= a 30 m h mínimo = 50 cm Imágenes prediseñadas,Excel, dar doble clic, y se puede volver a trabajar en power point
