1 Capítulo 2. Direccionamiento Instalación y Mantenimiento de Servicios de Redes Locales I.E.S. Murgi Curso 2006-2007 Jose L. Berenguel Gómez Mª Jose Peinado Villamor

2 Direccionamiento Identificar a unas estaciones de otras Saber qué equipo es destinatario de un mensaje Dónde se encuentra un equipo ● Direccionamiento a nivel de enlace de datos ● Direccionamiento a nivel de red ● Protocolo CDIR ● Protocolo IP versión 6 ● Direccionamiento a nivel de transporte ● Coordinación entre los distintos niveles

3 Direccionamiento a nivel de datos ● Normalmente se consideran direcciones de la subcapa MAC ● Están formadas por números binarios que identifican a las estaciones de otras ● Por ejemplo, una dirección MAC podría ser: 18.3E.A0.64.F2.01 ● Suelen ir grabadas de fábrica en el propio adaptador de red

4 Direccionamiento a nivel de red ● Localización de un destinatario en la red ● Ejemplo de identificación: País, Provincia, Localidad, Calle, Número, Piso, Puerta, Nombre ● En los años 80 se diseñaron varios protocolos. El más importante es IP (Intenet Protocol) ● El protocolo: ● estable el direccionamiento a nivel de red ● define el formato de los paquetes que se transmiten ● Existen otros: RIP, OSPF

5 Direccionamiento a nivel de red ● Las direcciones IP que identifican los dispositivos y estaciones de la red tienen un tamaño fijo de 32 bits (v4) ● Es más cómodo la notación decimal con puntos, conversión de 8 en 8 bits ● No puede haber dos estaciones en la misma red con la misma dirección ip -> 2 32 (aunque son menos) ● Cuando se diseñó internet se pensó que era suficiente ● Este direccionamiento es ideal para redes que están formadas por otras redes

6 Direccionamiento a nivel de red ● Dos partes: [numero de red] + [número de estación dentro de la red] ● Clases de direcciones IP: ● Clase A 0 (7 bits + 24 bits) ● Clase B 10 (14 bits + 16 bits) ● Clase C 110 (21 bits + 8 bits) ● Clase D 1110 (28 bits) ● NIC: institución encargada de asignar las direcciones

7 Direccionamiento a nivel de red ● Dirección IP de una máquina ● Dirección de la red ● Dirección broadcast ● Dirección local 127.0.0.1 Ejemplo 2.3 ● LAN conectada a internet ● El NIC asigna la siguiente red: 192.118.64.0 (sigue)

8 Direccionamiento a nivel de red Es una dirección de red clase C (192.118.64.0) Estación 1: 192.118.64.1 11000000.01110110.01000000.00000001 Estación 2: 192.118.64.2 11000000.01110110.01000000.00000010... Estación 254: 192.118.64.254 11000000.01110110.01000000.11111111

9 Direccionamiento a nivel de red ● Direcciones reservadas: (A) 10.0.0.0 – 10.255.255.255 dir. de red 10.0.0.0 (B) 172.16.0.0 – 172.31.255.255 desde dir. de red 172.16.0.0 a 172.31.0.0 (C) 192.168.0.0 – 192.168.255.255 dir. de red 192.168.0.0 a 192.168.255.0

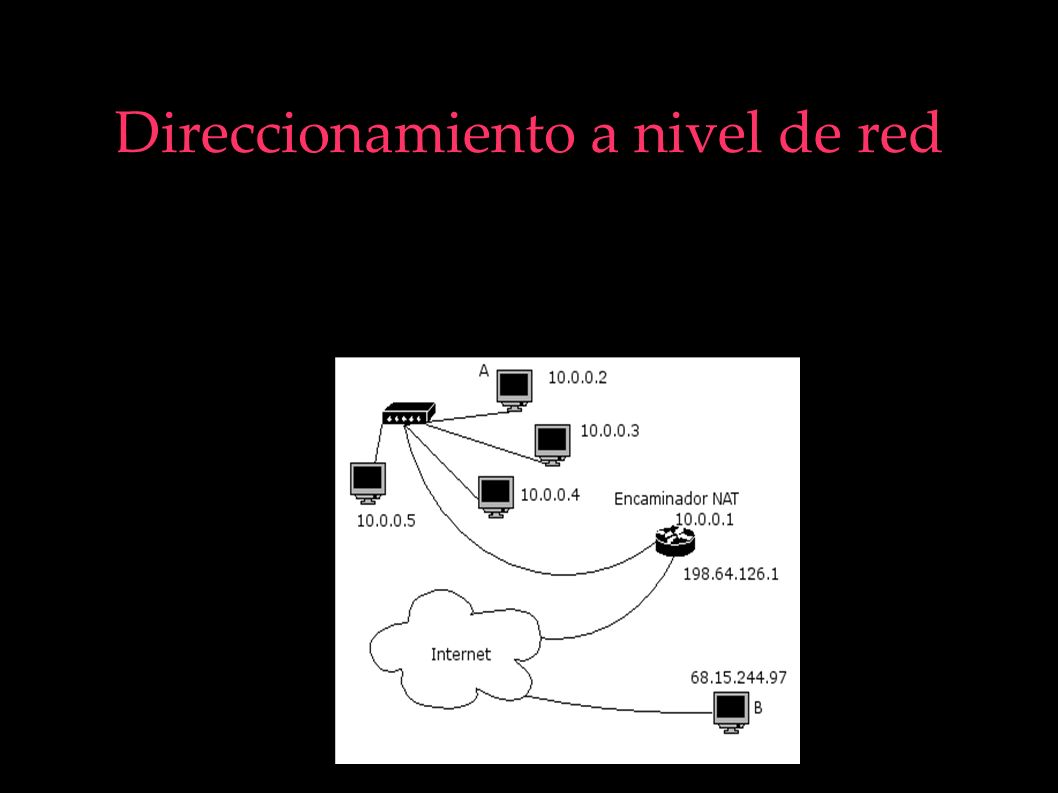

10 Direccionamiento a nivel de red ● NAT (Network Address Translation) Ejemplo 2.4

11 Direccionamiento a nivel de red Otra notación: indica el nº de bits de prefijo (nº de bits para la red) ● Clase A/8 ● Clase B/16 ● Clase C/24 Por ejemplo: 192.168.2.3/24 172.16.1.17/16

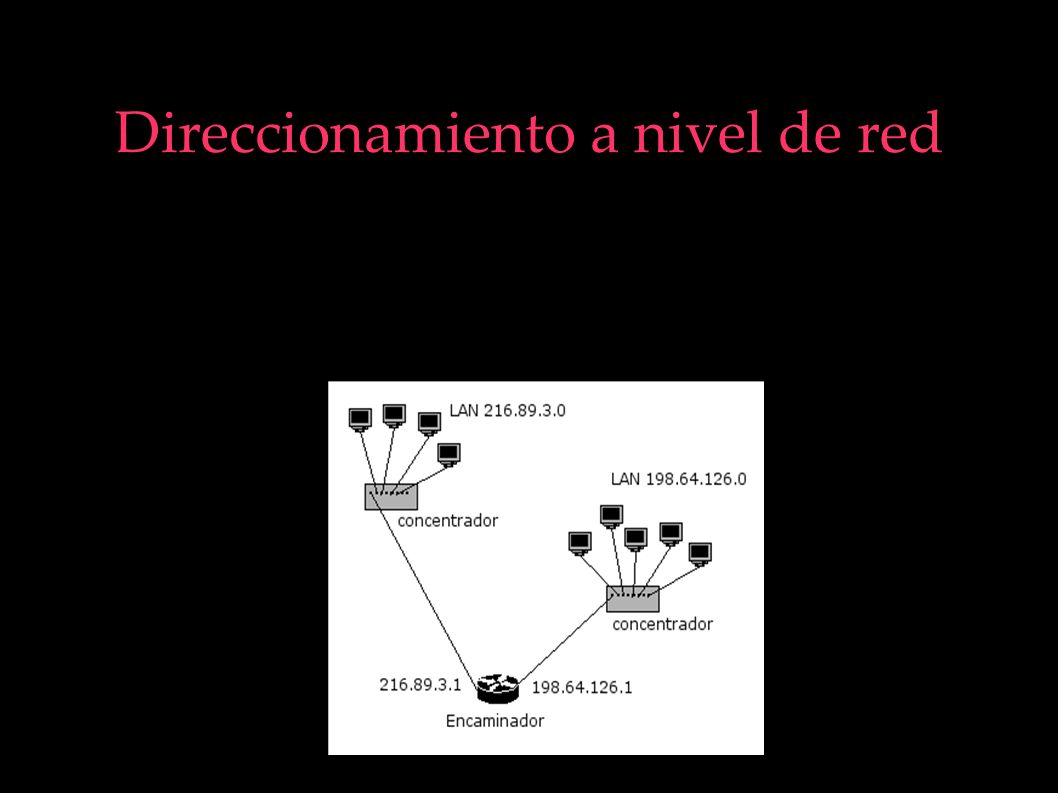

12 Direccionamiento a nivel de red Dos redes unidas con un router: tantas IPs como redes conecte (pertenece a las dos redes)

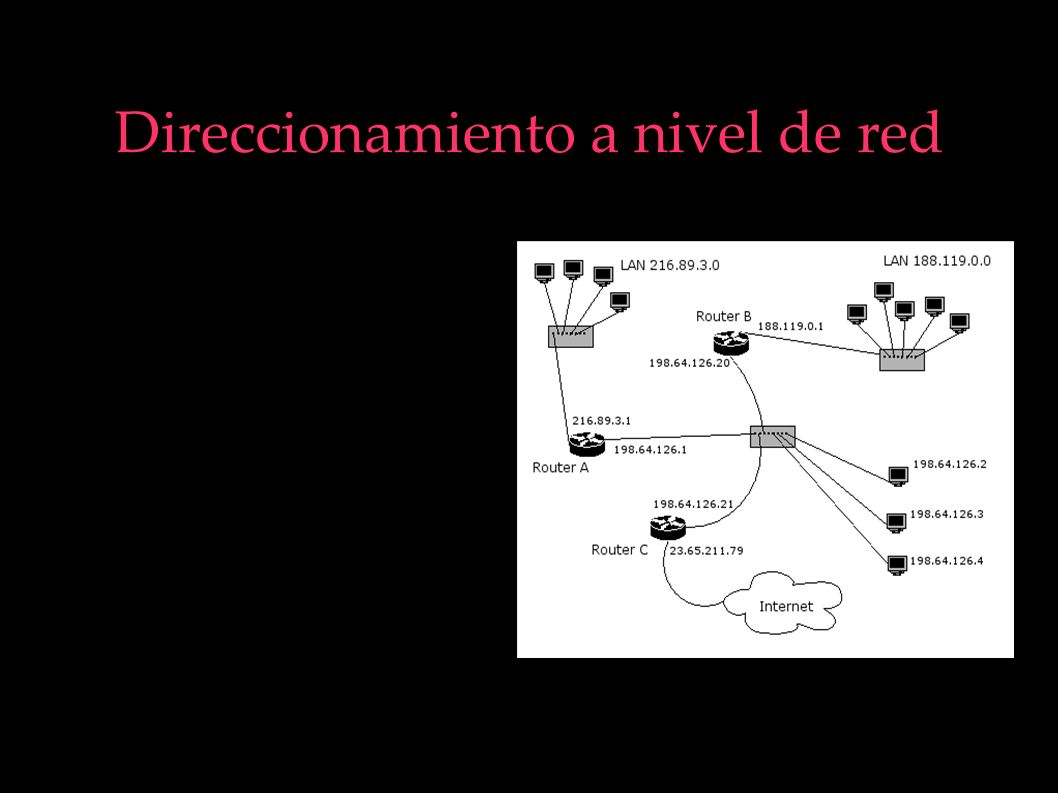

13 Direccionamiento a nivel de red Tabla de un encaminador: ● Redes a las que puede llegar (destinos) ● IP por la que debe salir el mensaje ● Nº de encaminadores intermedios (u otra métrica) Estas tablas utilizan el protocolo RIP (u OSPF) y se actualizan dinámicamente ROUTER A DESTINOSiguiente SALTOS 216.89.3.0216.89.3.1 0 198.64.126.0198.64.126.1 0 188.119.0.0198.64.126.20 1 default198.64.126.21 1

14 Direccionamiento a nivel de red Subredes: ● División de una dirección en direcciones de subred más pequeñas ● Creamos otro nivel en la jerarquía de direcciones IP (red+subred+nodo) ● Modificamos la máscara para ver cuantos bits son de la subred Ejemplo: 192.168.1.0 Dirección de red clase C, 254 nodos. Máscara para todos los nodos 255.255.255.0 Supongamos que queremos 4 subredes: necesito 2 bits para codificar las subredes. De los 8 que me quedan para los nodos tomo 2 para la subred, por lo que me quedan 6 para los nodos de cada subred Subred 1:192.168.1.011000000.10101000.00000001.00000000 Subred 2:192.168.1.6411000000.10101000.00000001.01000000 Subred 3: 192.168.1.12811000000.10101000.00000001.10000000 Subred 4:192.168.1.19211000000.10101000.00000001.11000000 La nueva máscara para todos los nodos será 255.255.255.192 (11111111.11111111.11111111.11000000)

15 Direccionamiento a nivel de red Protocolo IP Versión 6: ● IP v4 usado desde 1981 ● Se ha quedado pequeño ● Trabaja con direcciones de 16 bytes (128 bits) (capaz de manejar miles de millones de direcciones) ● Reduce el tamaño de las tablas de encaminamiento ● Es compatible con la versión 4 ● Se suele representar por ocho números en hexadecimal de 16 bits, separados por dos puntos: Por ejemplo: 43A0:512C:65:1FF:FD06:AA68:1:54B7

16 Direccionamiento a nivel de transporte ● Una de las funciones que realiza -> compartir varias conexiones utilizando una única conexión de red ● Se lleva a cabo utilizando direcciones numéricas a nivel de transporte ● En el caso de la aquitectura TCP/IP de internet, los protocolos que gestionan este direccionamiento son: TCP (Transmission Control Protocol) y UDP (User Datagram Protocol) ● TCP: orientado a la conexión, fiable; UDP: no orientado a la conexión, no fiable (sin control de errores) ● Cada origen y destino en TCP se identifica con un número de 16 bits llamado puerto. Los números de puerto en el rango [1,255] están reservadas para aplicaciones estándar.

17 Coordinación entre los distintos niveles ● En una LAN las tramas se transmiten teniendo en cuenta la dirección MAC ● La equivalencia entre dirección MAC y dirección IP -> protocolos ARP y RARP ● ARP (Address Resolution Protocol): dada una dirección IP obtiene la dirección física correspondiente. ● RARP (Reverse Address Resolution Protocol): realiza el proceso contrario al del protocolo ARP, es decir, dada una dirección física de una estación, obtiene su dirección IP correspondiente (para ello envía mensajes de difusión a la red)
