1 Espectrógrafo Mark III (MkIII) Acoplado al Telescopio Reflector de 1 metro del OAN “es un instrumento sofisticado y compacto que permite obtener espectros de fuentes celestes” Colaboradores del proyecto: Santiago Barboza, Cesar Briceño, Franco Della Prugna, Robinson Durán, Francisco Fuenmayor, Jesús Hernández, Gustavo Sanchez.

2 Espectrógrafo Mark III (MkIII) Acoplado al Telescopio Reflector de 1 metro del OAN “es un instrumento sofisticado y compacto que permite obtener espectros de fuentes celestes” Colaboradores del proyecto: Santiago Barboza, Cesar Briceño, Franco Della Prugna, Robinson Durán, Francisco Fuenmayor, Jesús Hernández, Gustavo Sanchez.

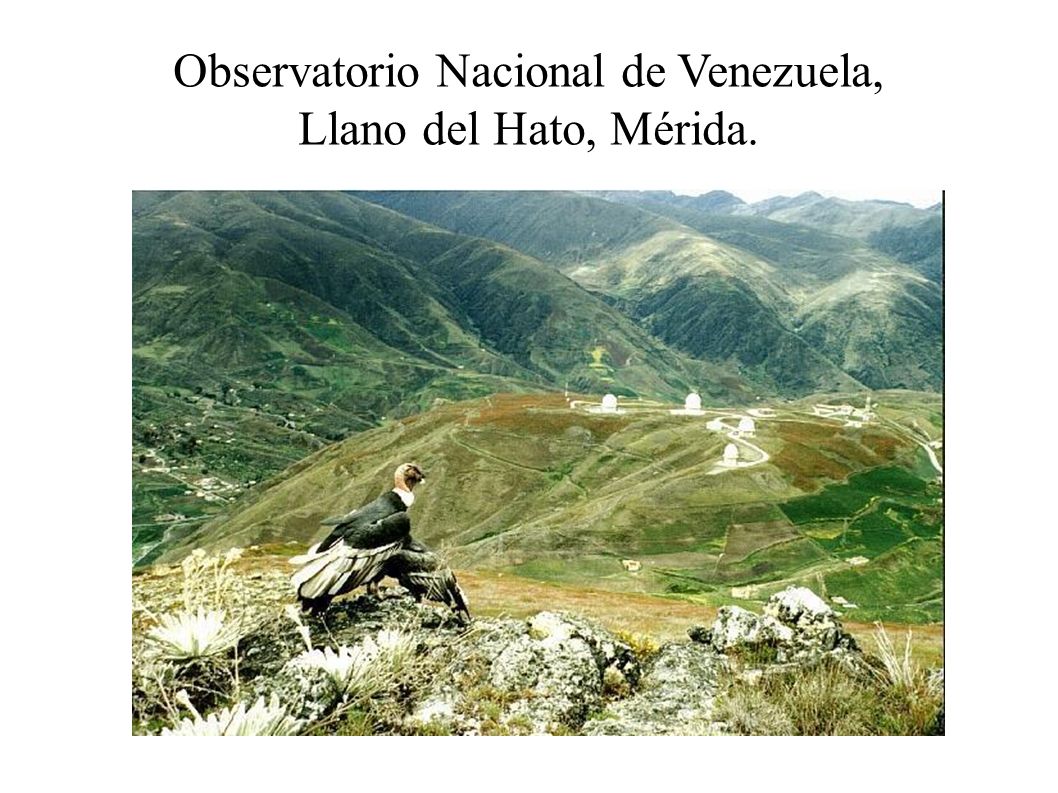

3 Observatorio Nacional de Venezuela, Llano del Hato, Mérida.

4 El telescopio reflector de 1-m

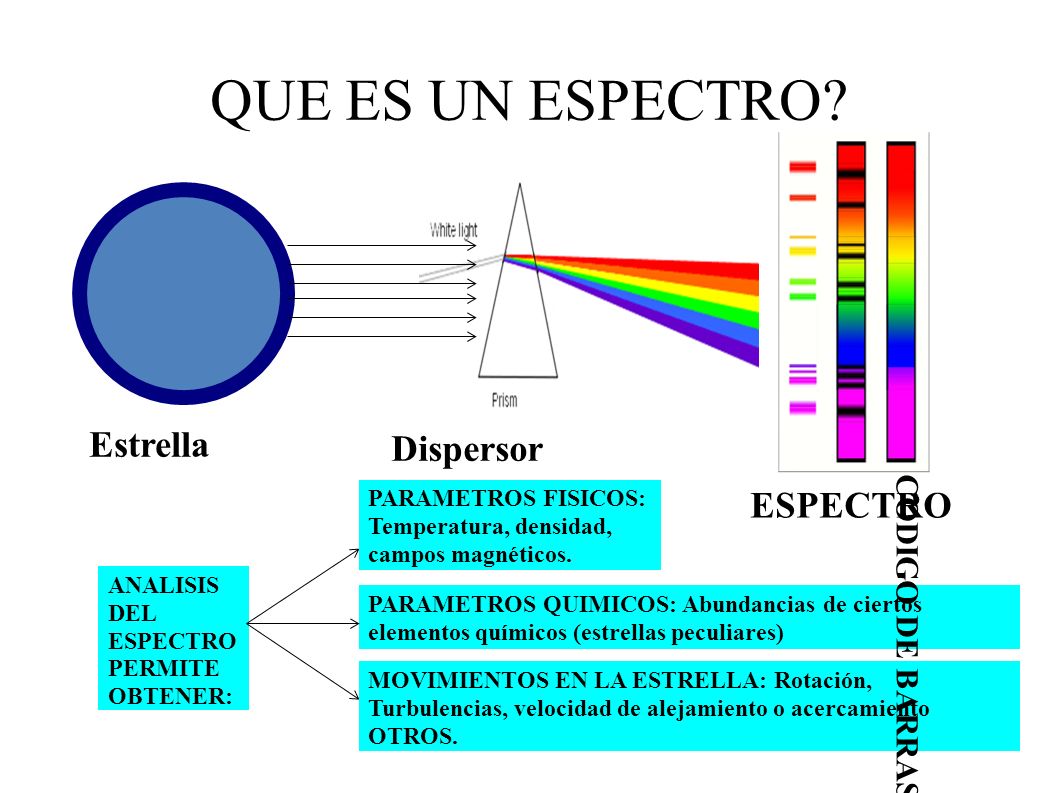

5 QUE ES UN ESPECTRO? Estrella Dispersor ESPECTRO ANALISIS DEL ESPECTRO PERMITE OBTENER: PARAMETROS FISICOS: Temperatura, densidad, campos magnéticos. PARAMETROS QUIMICOS: Abundancias de ciertos elementos químicos (estrellas peculiares) MOVIMIENTOS EN LA ESTRELLA: Rotación, Turbulencias, velocidad de alejamiento o acercamiento OTROS. CODIGO DE BARRAS

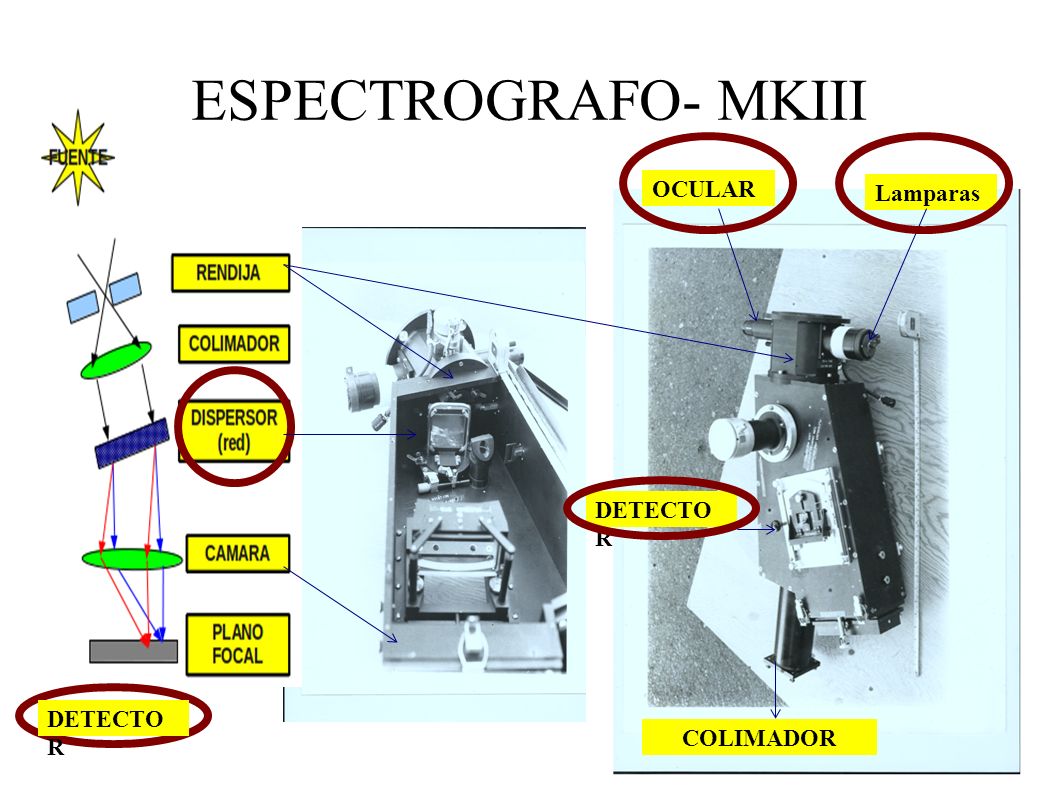

6 DETECTO R COLIMADOR Lamparas OCULAR DETECTO R ESPECTROGRAFO- MKIII

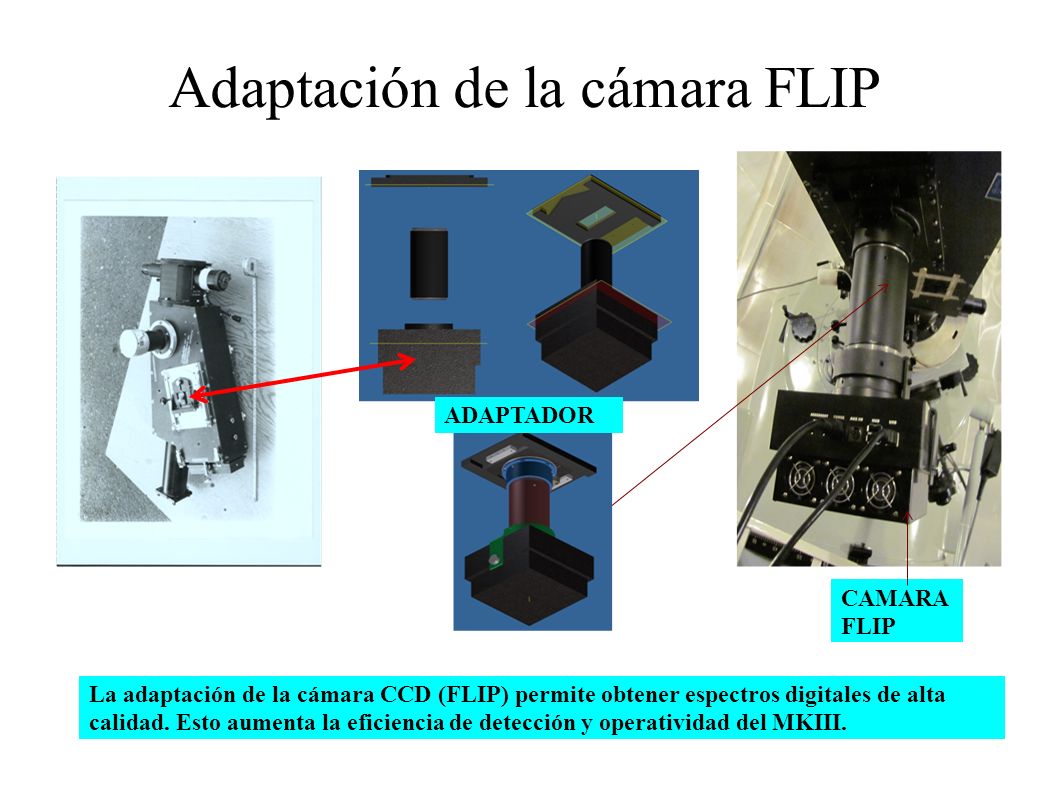

7 Adaptación de la cámara FLIP La adaptación de la cámara CCD (FLIP) permite obtener espectros digitales de alta calidad. Esto aumenta la eficiencia de detección y operatividad del MKIII. CAMARA FLIP ADAPTADOR

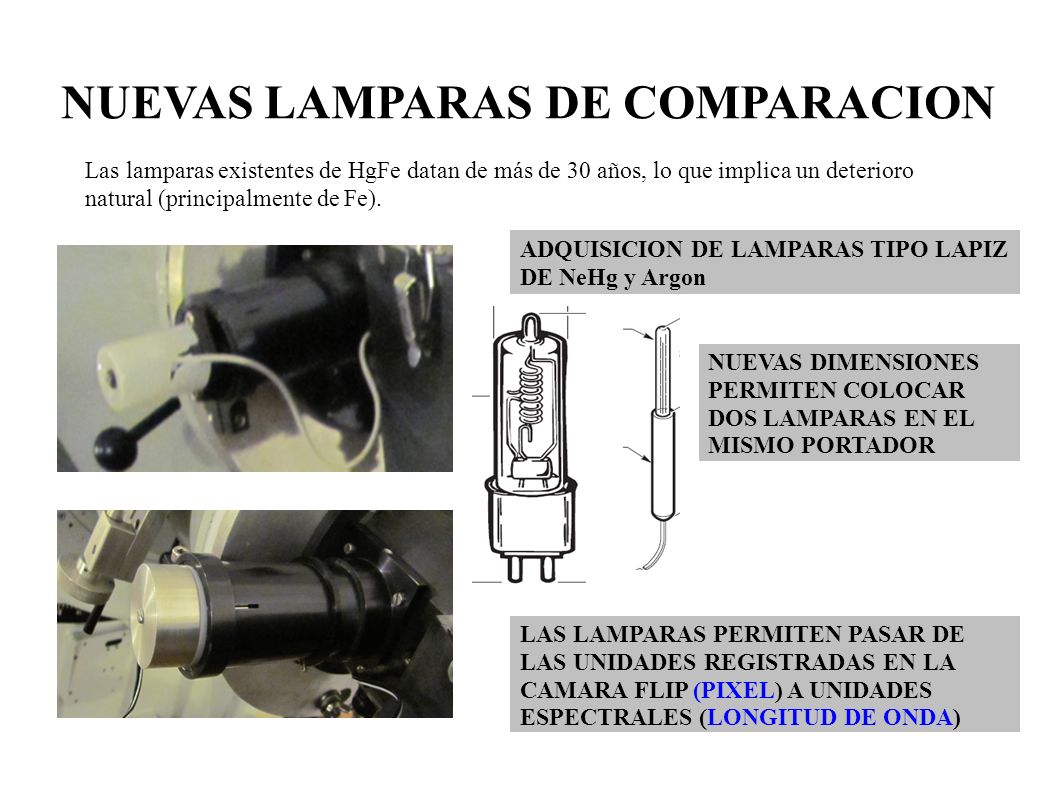

8 NUEVAS LAMPARAS DE COMPARACION Las lamparas existentes de HgFe datan de más de 30 años, lo que implica un deterioro natural (principalmente de Fe). NUEVAS DIMENSIONES PERMITEN COLOCAR DOS LAMPARAS EN EL MISMO PORTADOR ADQUISICION DE LAMPARAS TIPO LAPIZ DE NeHg y Argon LAS LAMPARAS PERMITEN PASAR DE LAS UNIDADES REGISTRADAS EN LA CAMARA FLIP (PIXEL) A UNIDADES ESPECTRALES (LONGITUD DE ONDA)

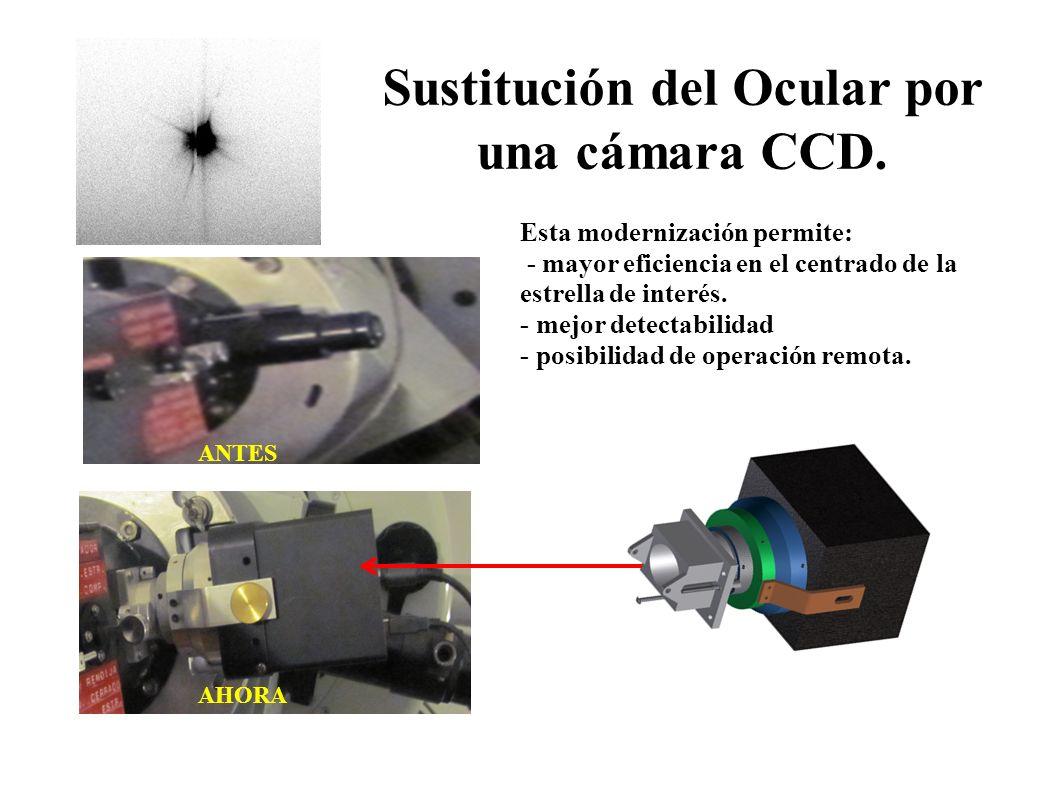

9 Sustitución del Ocular por una cámara CCD. Esta modernización permite: - mayor eficiencia en el centrado de la estrella de interés. - mejor detectabilidad - posibilidad de operación remota. ANTES AHORA

10 NUEVAS REDES DE DIFRACCION EL MKIII TIENE DOS JUEGOS DE OPTICAS (AZUL Y ROJO). COMO HUELLA DEL TRABAJO CON PLACAS FOTOG., EL DIRPERSOR ESTABA ACOPLADO AL TIPO DE OPTICA: - EL PODER DE RESOLVER DETALLES (PODER DE RESOLUCION) ESTABA OPTIMIZADO AL AZUL - EL PODER DE ABARCAR MAS INFORMACION (RANGO ESPECTRAL) ESTABA OPTIMIZADO AL ROJO. CON LAS NUEVAS REDES DE DIFRACCION, SE SOLVENTÓ ESTA LIMITANTE Y SE TIENE MAYOR PODER DE DETECCION Y VERSATILIDAD. CINCO NUEVAS REDES DE DIFRACCION:

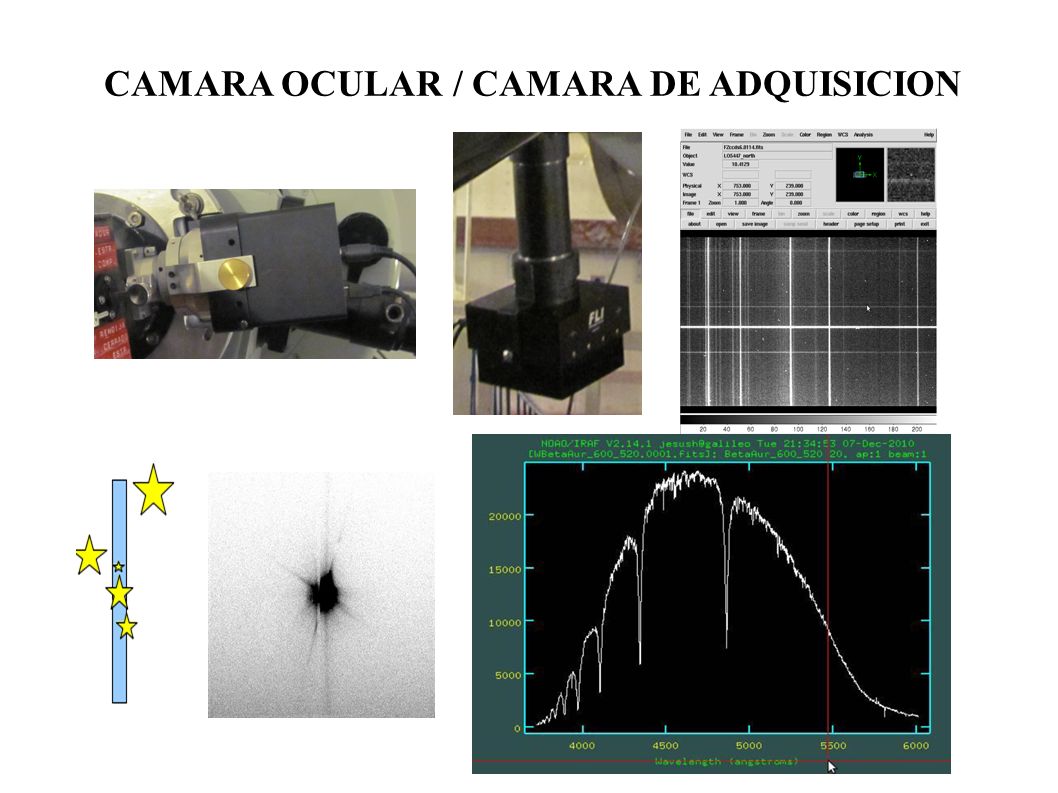

11 CAMARA OCULAR / CAMARA DE ADQUISICION

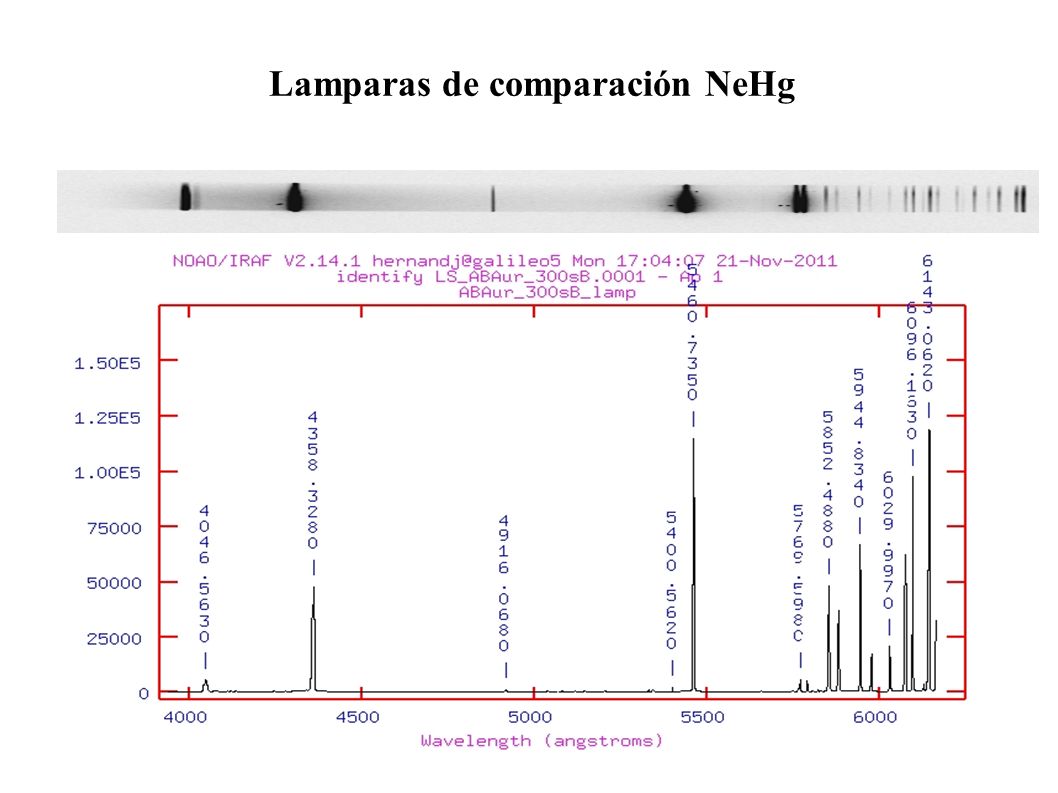

12 Lamparas de comparación NeHg

13 Caracterización de la población brillante de cúmulos estelares jóvenes Usando el catalogo de nuevos cúmulos (Kharchenko 2005) y de la base de Datos WEBDA selecionamos cúmulos estelares jóvenes < 50 Myr y cercanos (<1Kpc) para realizar estudios espectrofotométricos. De los nuevos cúmulos selecionados, 5 están localizados en la región de Orion. Uno de estos cúmulos es el agregado estelar 25 Orionis encontrado en el Survey de Variabilidad del CIDA (Briceno et al 2005).

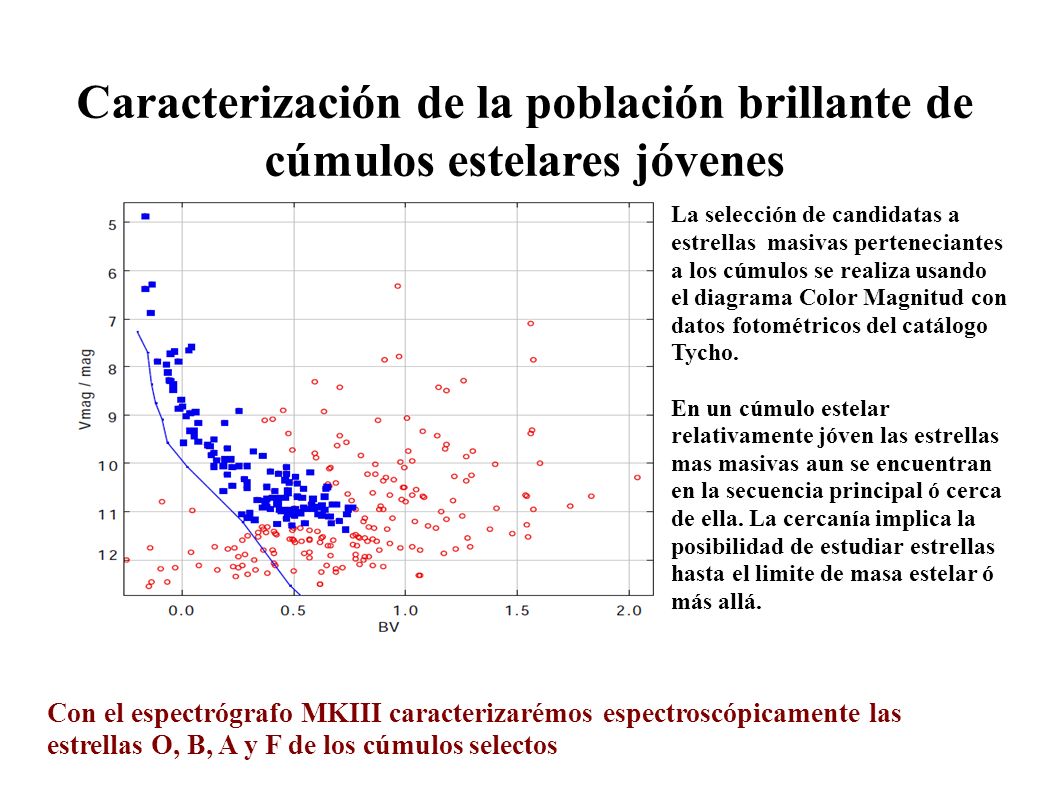

14 Caracterización de la población brillante de cúmulos estelares jóvenes La selección de candidatas a estrellas masivas perteneciantes a los cúmulos se realiza usando el diagrama Color Magnitud con datos fotométricos del catálogo Tycho. En un cúmulo estelar relativamente jóven las estrellas mas masivas aun se encuentran en la secuencia principal ó cerca de ella. La cercanía implica la posibilidad de estudiar estrellas hasta el limite de masa estelar ó más allá. Con el espectrógrafo MKIII caracterizarémos espectroscópicamente las estrellas O, B, A y F de los cúmulos selectos

15 PLANES FUTUROS OPTIMIZAR EL MKIII PARA TRABAJO REMOTO, CENTRADO Y GUIAJE - adaptación mecánica y eléctrica de las nuevas lamparas de comparación para control remoto - adquisición y adaptación de una cámara de video al buscador - Diseño de un software de centrado automatico. - Adquisición y adaptación de un telescopio guiador acoplado al Reflector. AUMENTAR LA VERSATILIDAD DEL MKIII - Sustituir la rendija fija por una rendija con selector de diferentes anchos (Mayor Profundidad). El MkIII es el único espectrógrafo profesional de rendija que opera en Venezuela. Su modernización, no solo ha aumentado la versatilidad y operatividad del instrumento, sino que además ahora podemos observar objetos 100 veces más débiles, aumentando así su capacidad científica.

16

17

18

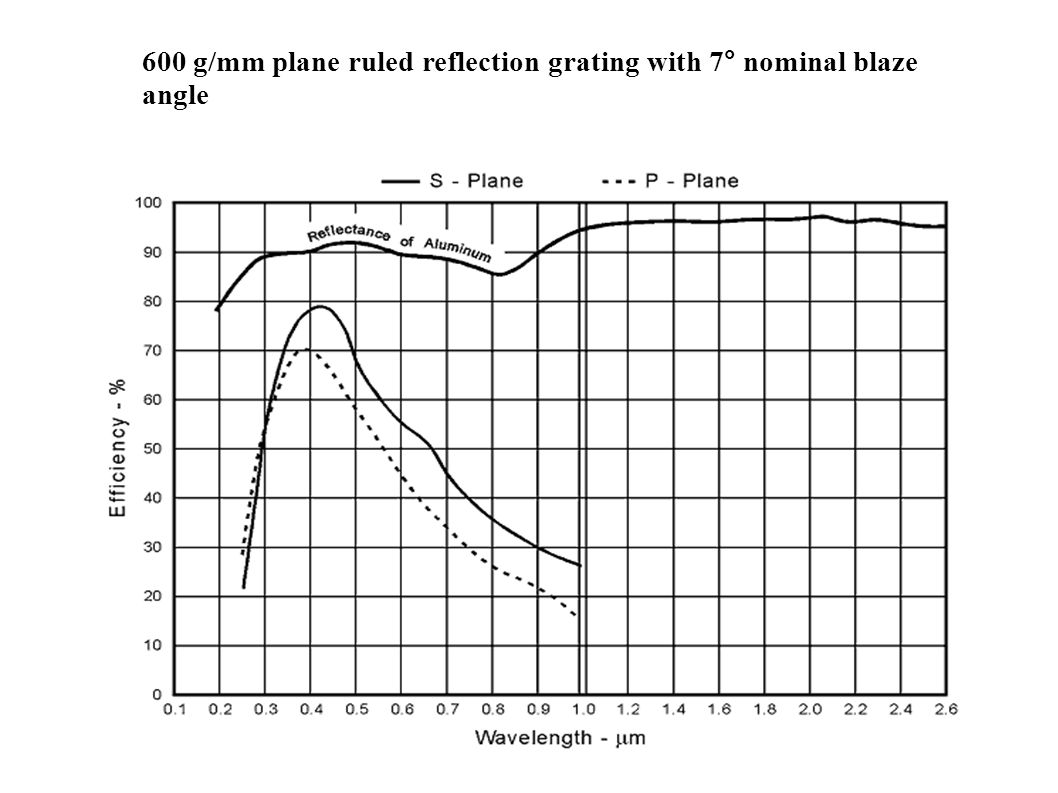

19 600 g/mm plane ruled reflection grating with 7° nominal blaze angle

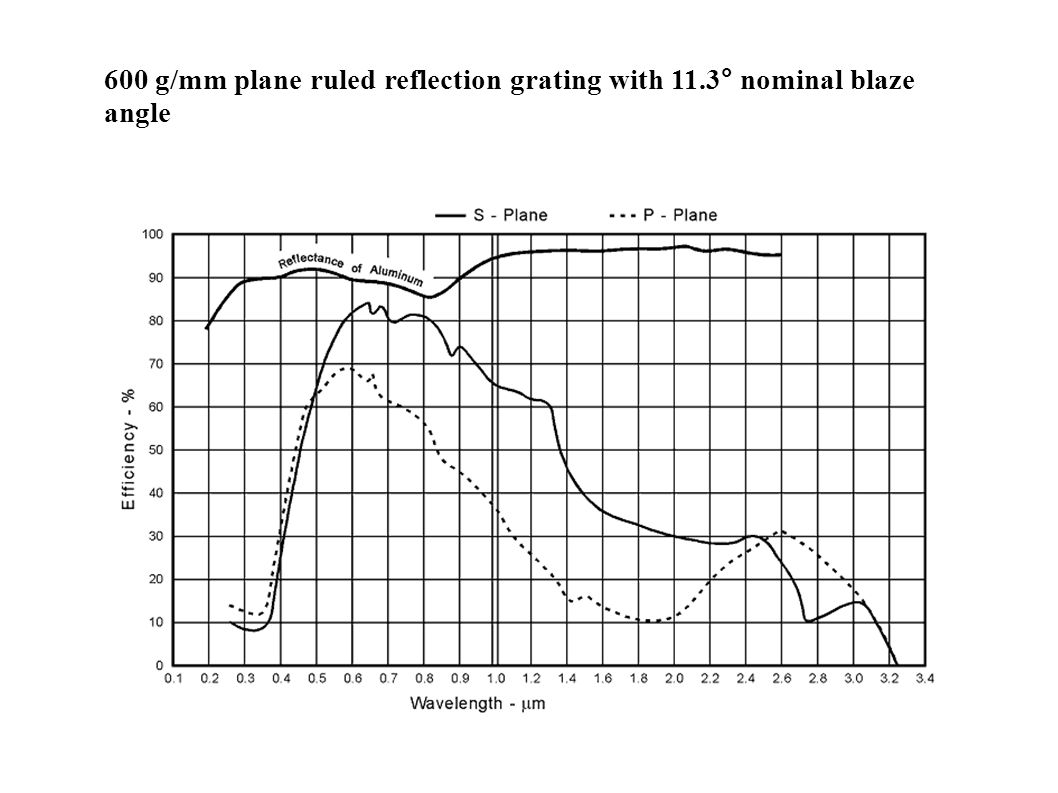

20 600 g/mm plane ruled reflection grating with 11.3° nominal blaze angle

21

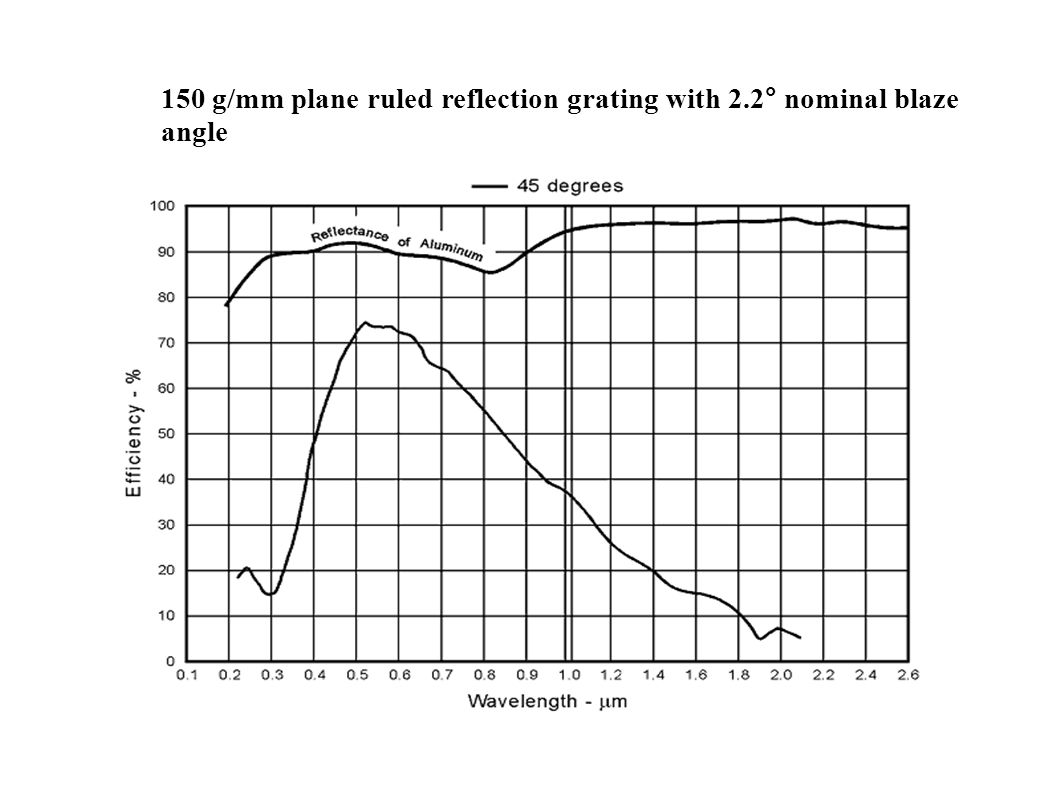

22 150 g/mm plane ruled reflection grating with 2.2° nominal blaze angle
