1 Google Earth Una herramienta de fotointerpretación accesible

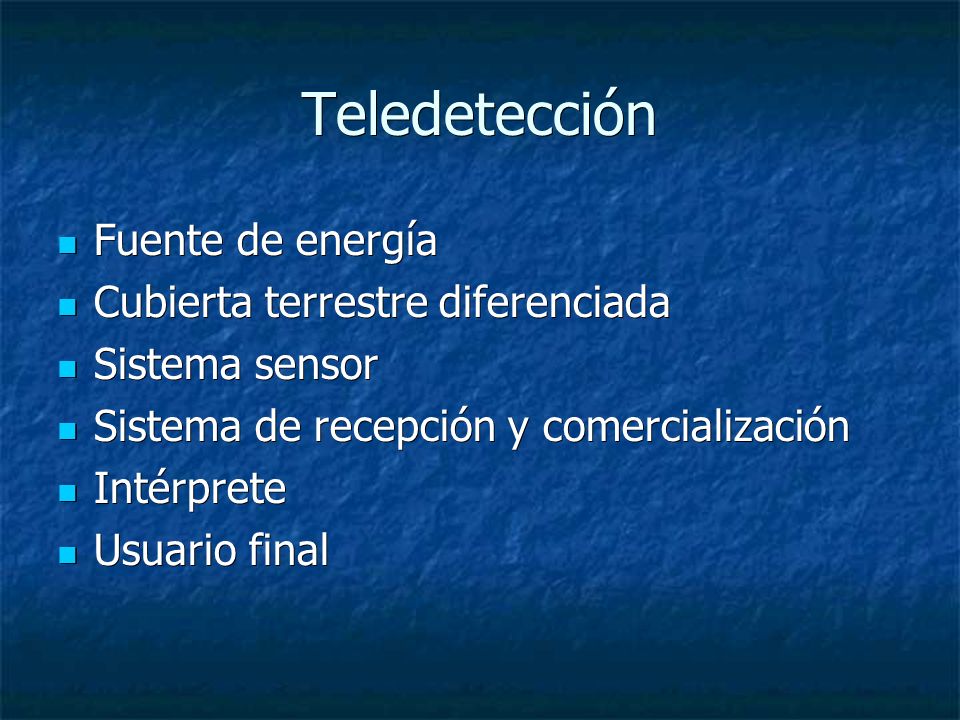

2 Teledetección Fuente de energía Fuente de energía Cubierta terrestre diferenciada Cubierta terrestre diferenciada Sistema sensor Sistema sensor Sistema de recepción y comercialización Sistema de recepción y comercialización Intérprete Intérprete Usuario final Usuario final

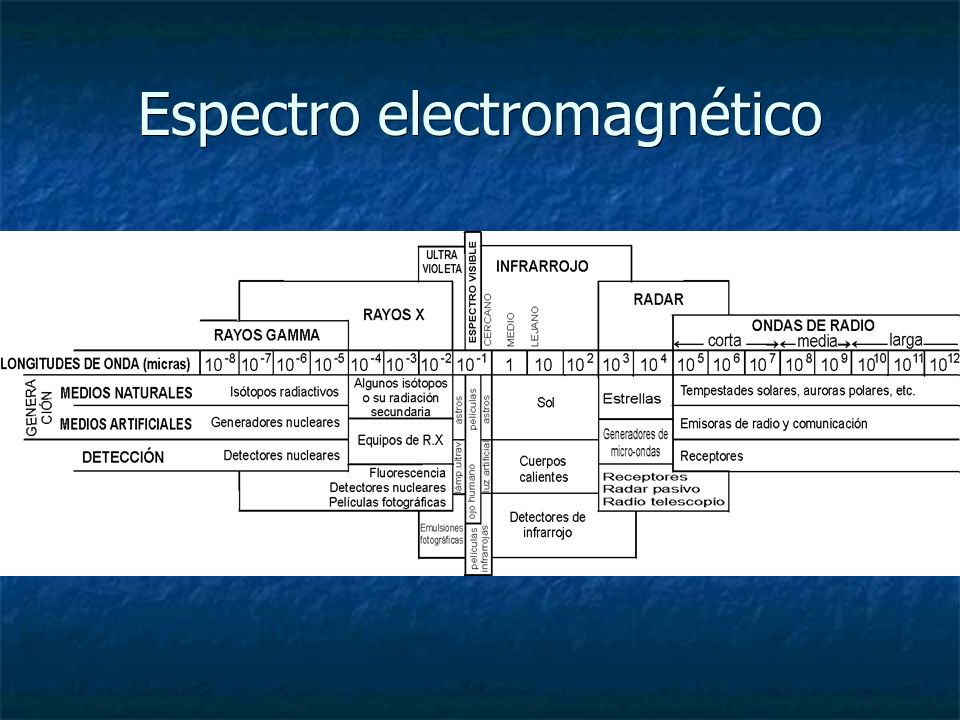

3 Espectro electromagnético

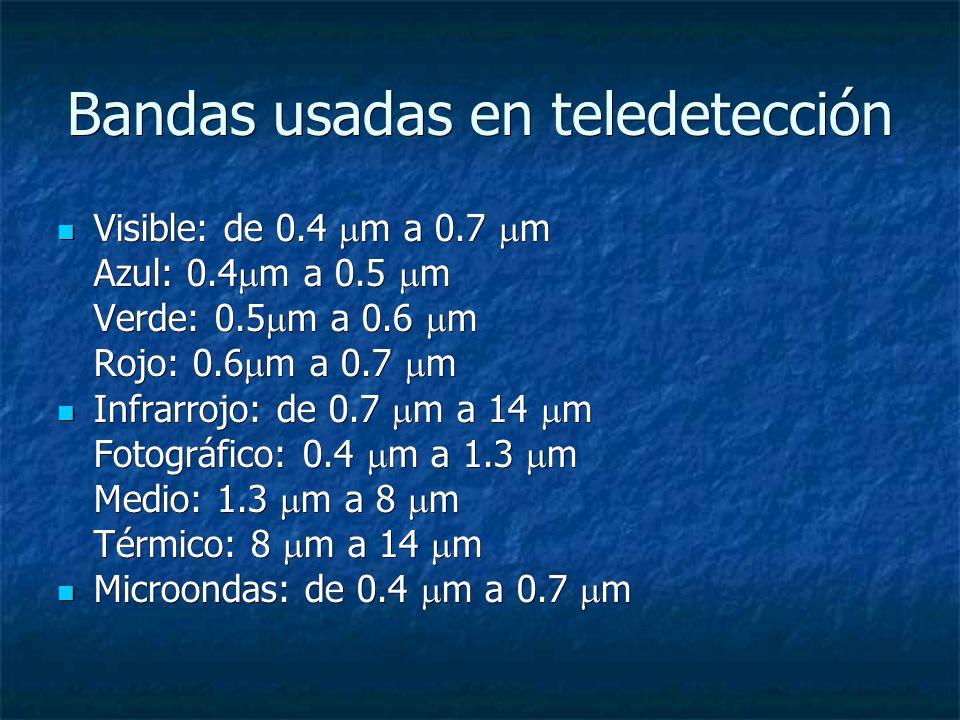

4 Bandas usadas en teledetección Visible: de 0.4  m a 0.7  m Visible: de 0.4  m a 0.7  m Azul: 0.4  m a 0.5  m Verde: 0.5  m a 0.6  m Rojo: 0.6  m a 0.7  m Infrarrojo: de 0.7  m a 14  m Infrarrojo: de 0.7  m a 14  m Fotográfico: 0.4  m a 1.3  m Medio: 1.3  m a 8  m Térmico: 8  m a 14  m Microondas: de 0.4  m a 0.7  m Microondas: de 0.4  m a 0.7  m

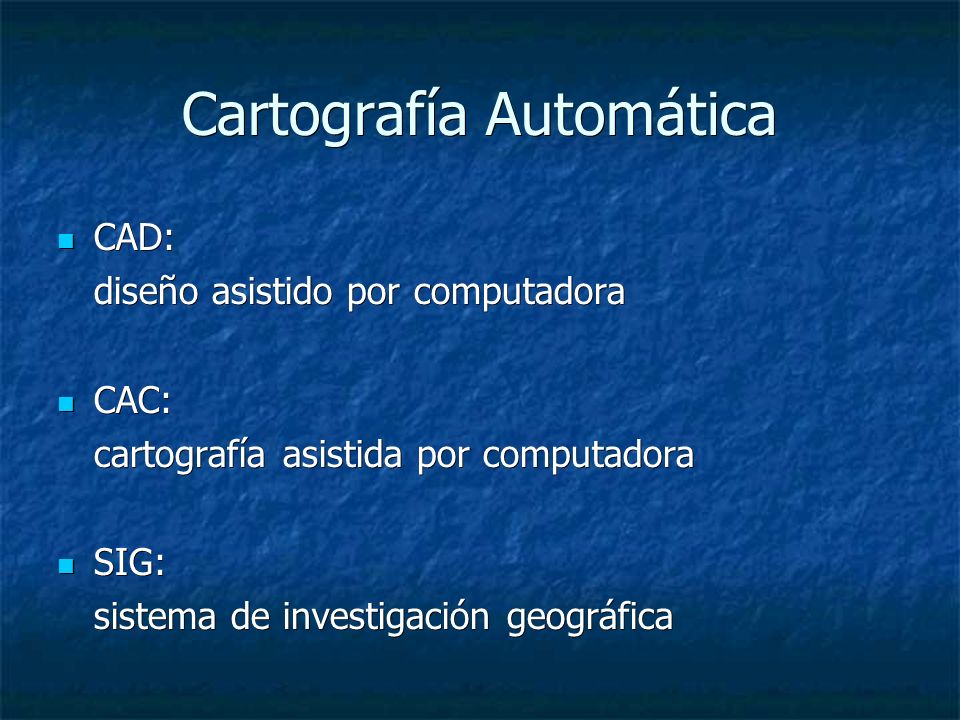

5 Cartografía Automática CAD: CAD: diseño asistido por computadora CAC: CAC: cartografía asistida por computadora SIG: SIG: sistema de investigación geográfica

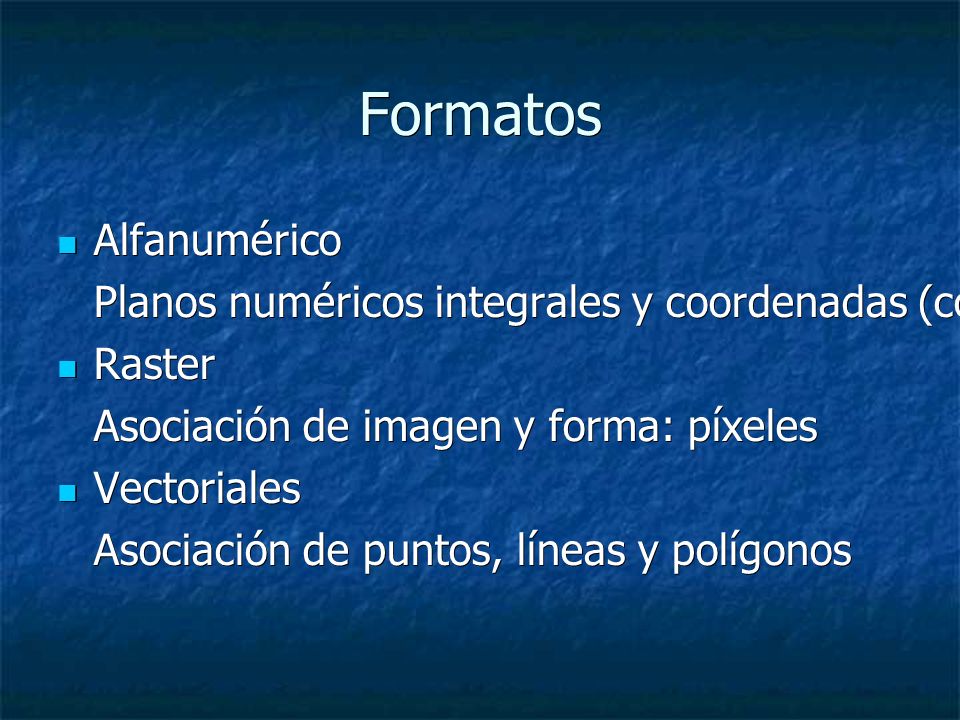

6 Formatos Alfanumérico Alfanumérico Planos numéricos integrales y coordenadas (códigos de forma y función) Raster Raster Asociación de imagen y forma: píxeles Vectoriales Vectoriales Asociación de puntos, líneas y polígonos

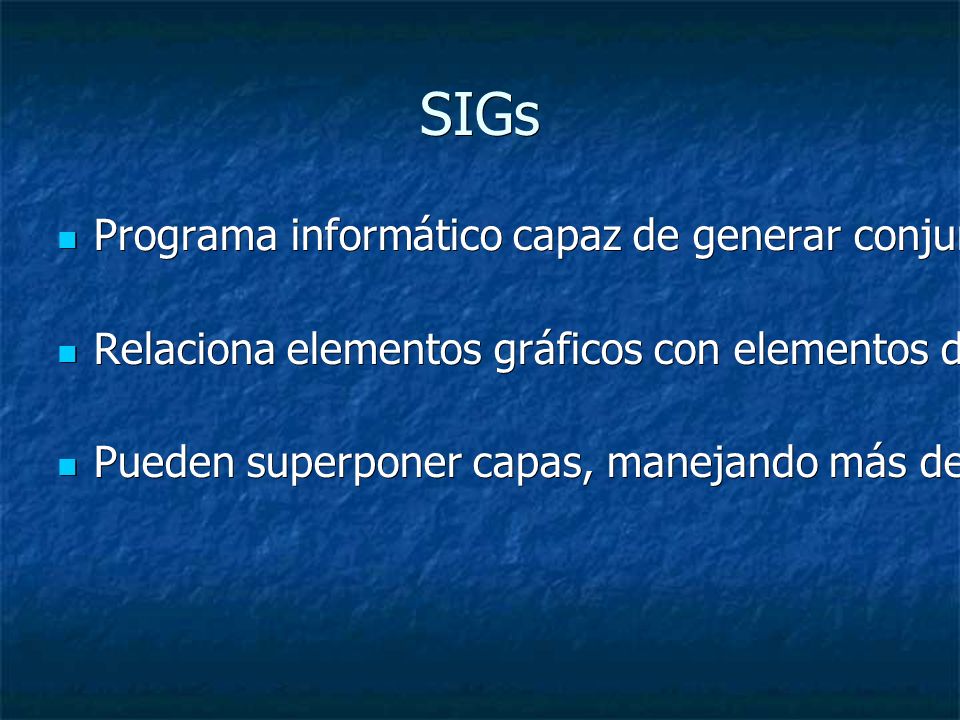

7 SIGs Programa informático capaz de generar conjuntos de datos georeferenciados Programa informático capaz de generar conjuntos de datos georeferenciados Relaciona elementos gráficos con elementos de bases de datos temáticas Relaciona elementos gráficos con elementos de bases de datos temáticas Pueden superponer capas, manejando más de un elemento gráfico Pueden superponer capas, manejando más de un elemento gráfico

8 Componentes Hardware Hardware Parte física del sistema Software Software Programa de aplicación Datos Datos “parte viva del sistema” Liveware Liveware Vinculados al diseño, implementación y uso

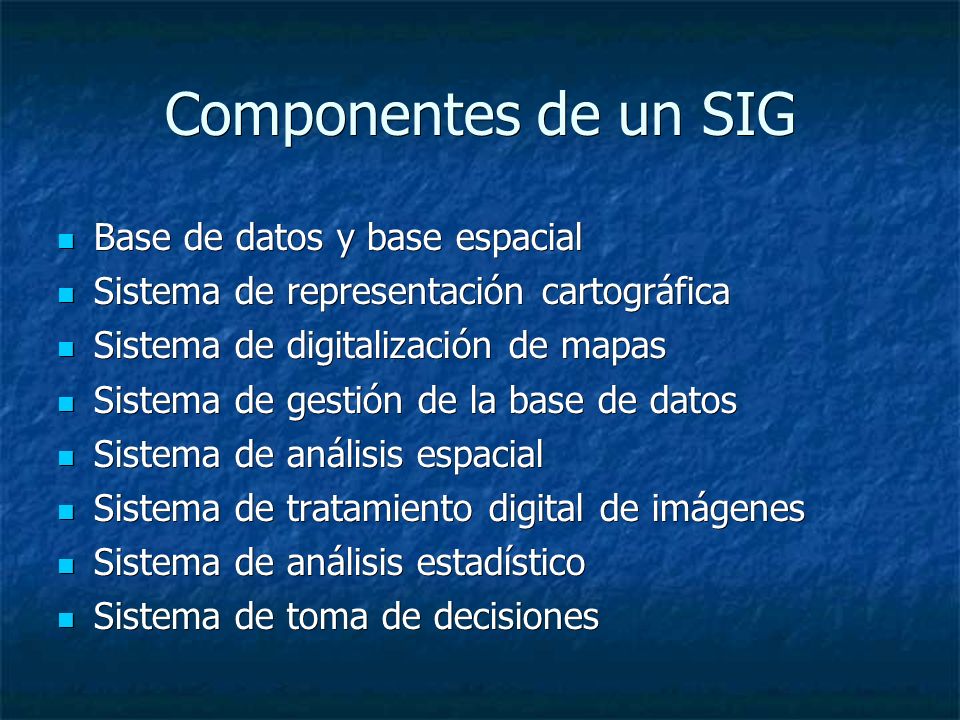

9 Componentes de un SIG Base de datos y base espacial Base de datos y base espacial Sistema de representación cartográfica Sistema de representación cartográfica Sistema de digitalización de mapas Sistema de digitalización de mapas Sistema de gestión de la base de datos Sistema de gestión de la base de datos Sistema de análisis espacial Sistema de análisis espacial Sistema de tratamiento digital de imágenes Sistema de tratamiento digital de imágenes Sistema de análisis estadístico Sistema de análisis estadístico Sistema de toma de decisiones Sistema de toma de decisiones

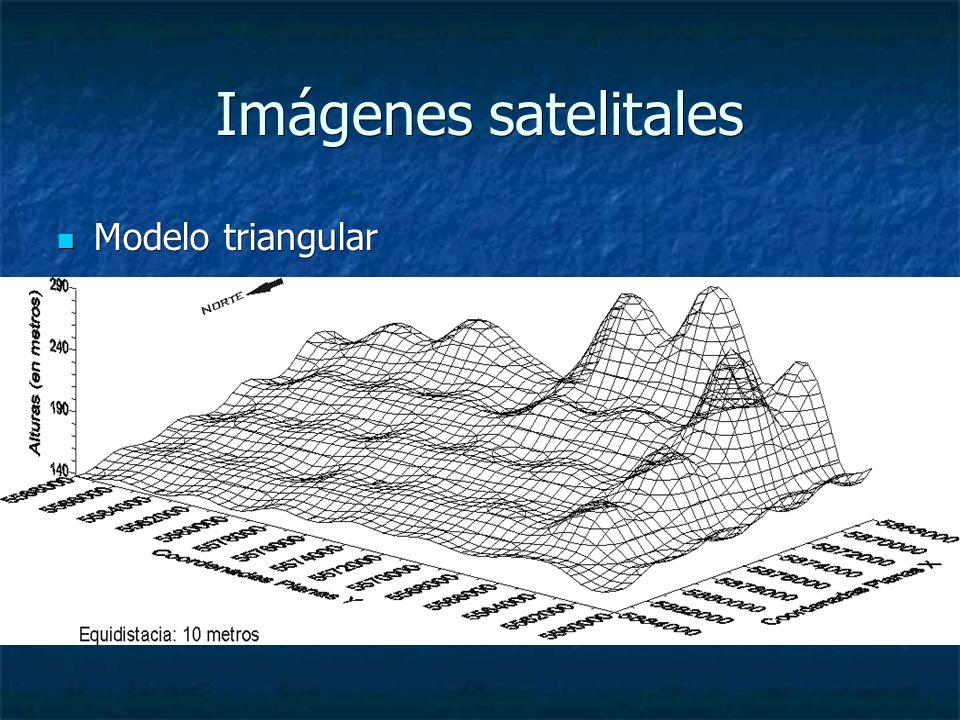

10 Imágenes satelitales Modelo triangular Modelo triangular

11 Fotointerpretación Fotolectura: Fotolectura: Identificación directa de los objetos del terreno Fotoanálisis: Fotoanálisis: Clasificación y agrupación de los objetos identificados, para establecer áreas homogéneas.

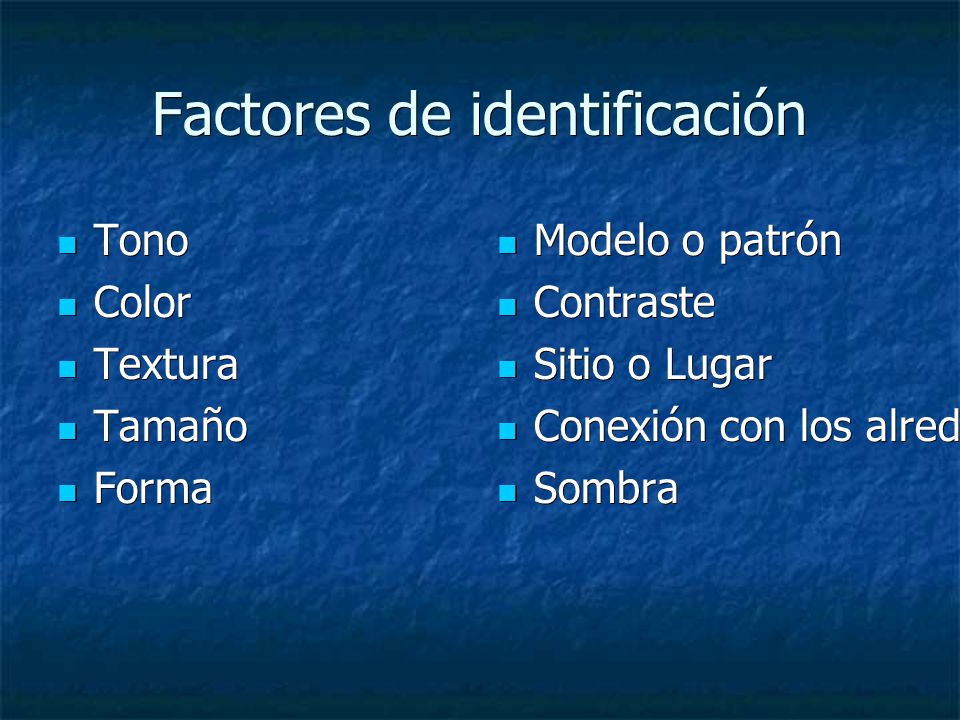

12 Factores de identificación Tono Tono Color Color Textura Textura Tamaño Tamaño Forma Forma Modelo o patrón Modelo o patrón Contraste Contraste Sitio o Lugar Sitio o Lugar Conexión con los alrededores Conexión con los alrededores Sombra Sombra

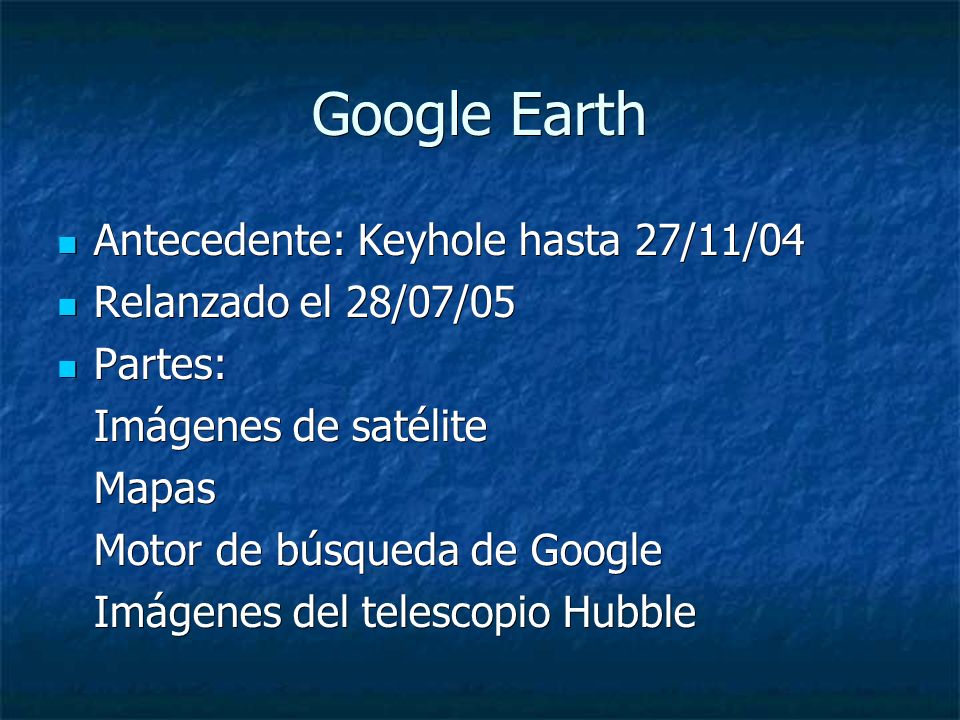

13 Google Earth Antecedente: Keyhole hasta 27/11/04 Antecedente: Keyhole hasta 27/11/04 Relanzado el 28/07/05 Relanzado el 28/07/05 Partes: Partes: Imágenes de satélite Mapas Motor de búsqueda de Google Imágenes del telescopio Hubble
