1 Curso Astronomía I Eduardo Latorre contacto@astroventas.cl

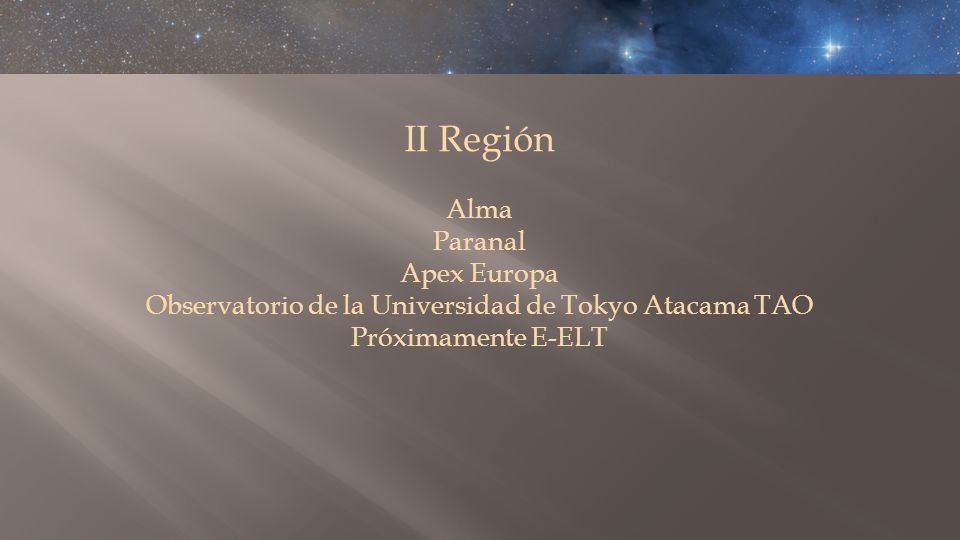

2 II Región Alma Paranal Apex Europa Observatorio de la Universidad de Tokyo Atacama TAO Próximamente E-ELT

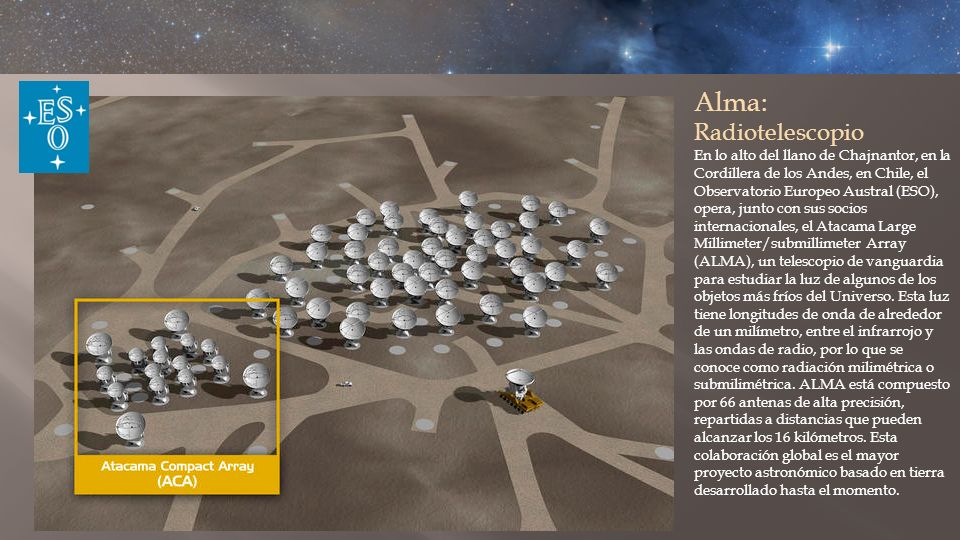

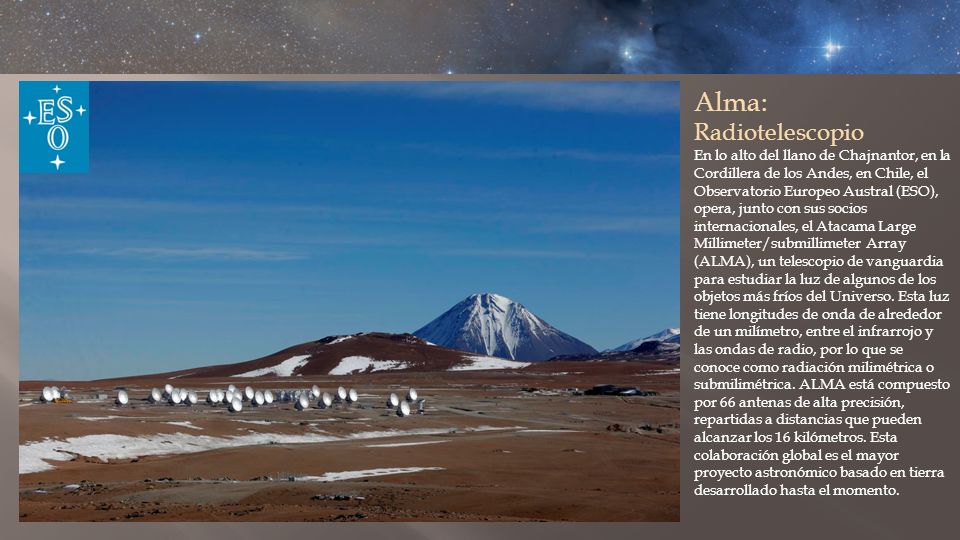

3 Alma: Radiotelescopio En lo alto del llano de Chajnantor, en la Cordillera de los Andes, en Chile, el Observatorio Europeo Austral (ESO), opera, junto con sus socios internacionales, el Atacama Large Millimeter/submillimeter Array (ALMA), un telescopio de vanguardia para estudiar la luz de algunos de los objetos más fríos del Universo. Esta luz tiene longitudes de onda de alrededor de un milímetro, entre el infrarrojo y las ondas de radio, por lo que se conoce como radiación milimétrica o submilimétrica. ALMA está compuesto por 66 antenas de alta precisión, repartidas a distancias que pueden alcanzar los 16 kilómetros. Esta colaboración global es el mayor proyecto astronómico basado en tierra desarrollado hasta el momento.

4 Alma: Radiotelescopio En lo alto del llano de Chajnantor, en la Cordillera de los Andes, en Chile, el Observatorio Europeo Austral (ESO), opera, junto con sus socios internacionales, el Atacama Large Millimeter/submillimeter Array (ALMA), un telescopio de vanguardia para estudiar la luz de algunos de los objetos más fríos del Universo. Esta luz tiene longitudes de onda de alrededor de un milímetro, entre el infrarrojo y las ondas de radio, por lo que se conoce como radiación milimétrica o submilimétrica. ALMA está compuesto por 66 antenas de alta precisión, repartidas a distancias que pueden alcanzar los 16 kilómetros. Esta colaboración global es el mayor proyecto astronómico basado en tierra desarrollado hasta el momento.

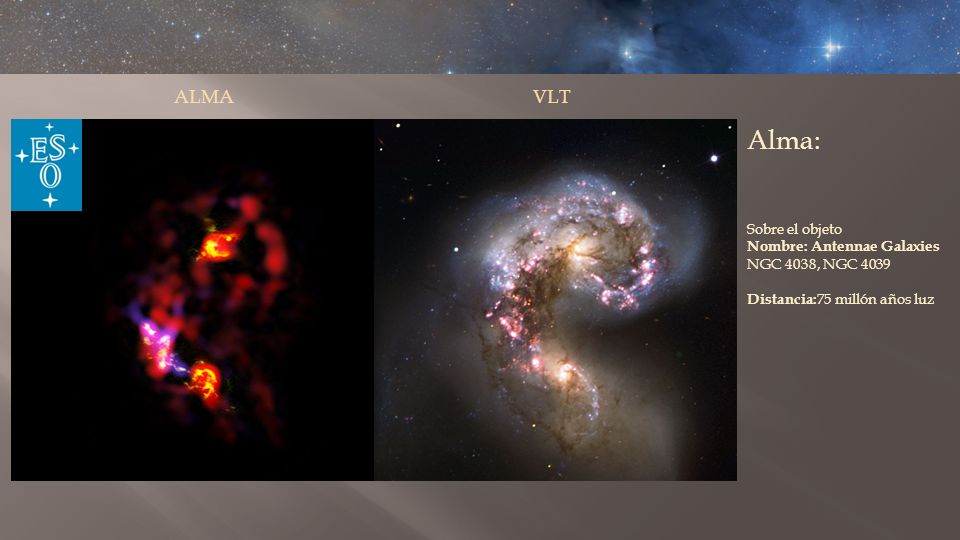

5 Alma: Sobre el objeto Nombre: Antennae Galaxies NGC 4038, NGC 4039 Distancia: 75 millón años luz ALMAVLT

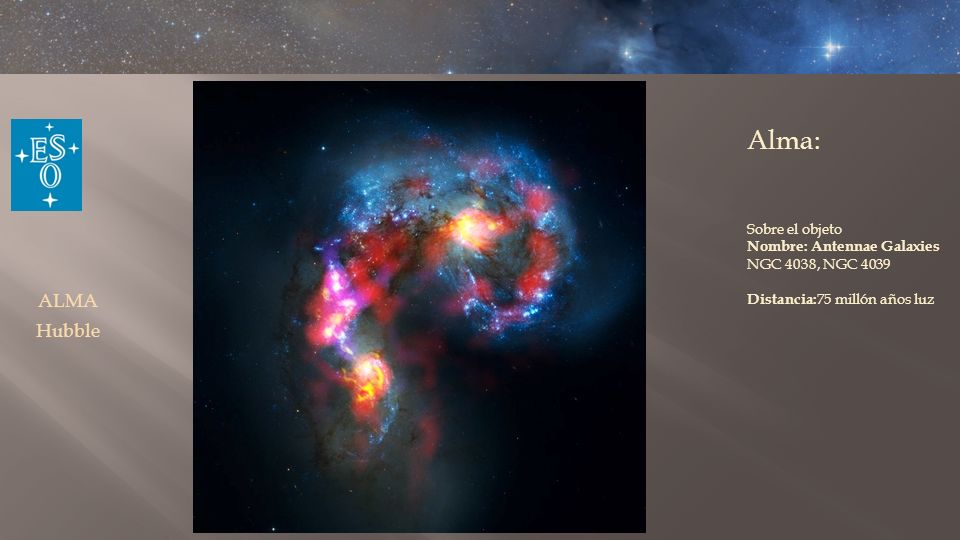

6 Alma: Sobre el objeto Nombre: Antennae Galaxies NGC 4038, NGC 4039 Distancia: 75 millón años luz ALMA Hubble

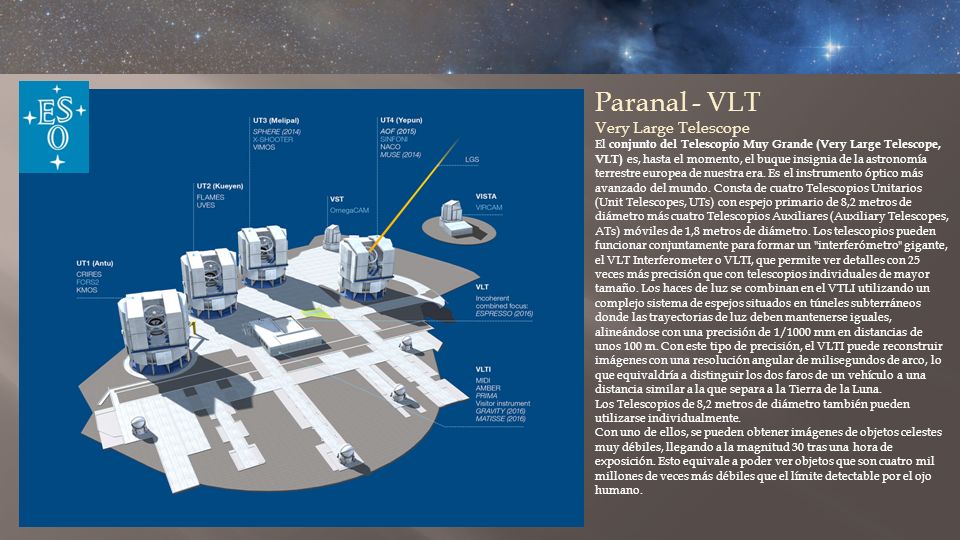

7 Paranal - VLT Very Large Telescope El conjunto del Telescopio Muy Grande (Very Large Telescope, VLT) es, hasta el momento, el buque insignia de la astronomía terrestre europea de nuestra era. Es el instrumento óptico más avanzado del mundo. Consta de cuatro Telescopios Unitarios (Unit Telescopes, UTs) con espejo primario de 8,2 metros de diámetro más cuatro Telescopios Auxiliares (Auxiliary Telescopes, ATs) móviles de 1,8 metros de diámetro. Los telescopios pueden funcionar conjuntamente para formar un "interferómetro" gigante, el VLT Interferometer o VLTI, que permite ver detalles con 25 veces más precisión que con telescopios individuales de mayor tamaño. Los haces de luz se combinan en el VTLI utilizando un complejo sistema de espejos situados en túneles subterráneos donde las trayectorias de luz deben mantenerse iguales, alineándose con una precisión de 1/1000 mm en distancias de unos 100 m. Con este tipo de precisión, el VLTI puede reconstruir imágenes con una resolución angular de milisegundos de arco, lo que equivaldría a distinguir los dos faros de un vehículo a una distancia similar a la que separa a la Tierra de la Luna. Los Telescopios de 8,2 metros de diámetro también pueden utilizarse individualmente. Con uno de ellos, se pueden obtener imágenes de objetos celestes muy débiles, llegando a la magnitud 30 tras una hora de exposición. Esto equivale a poder ver objetos que son cuatro mil millones de veces más débiles que el límite detectable por el ojo humano.

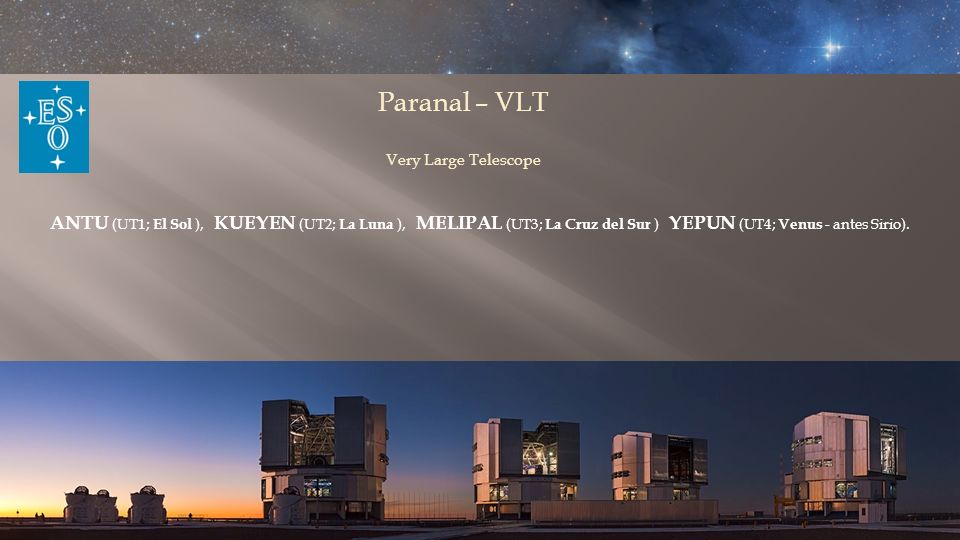

8 Paranal – VLT Very Large Telescope ANTU (UT1; El Sol ), KUEYEN (UT2; La Luna ), MELIPAL (UT3; La Cruz del Sur ) YEPUN (UT4; Venus - antes Sirio).

9 Paranal – VLT Very Large Telescope Sobre la imagen Tipo: Observación Fecha de publicación:23 de Mayo de 2013 a las 12:00 Sobre el objeto Nombre: IC 2944, IC 2948 Nebula tipo: estrellas en formación Distancia:6500 años luz Constelación:Centaurus Esta impactante nueva imagen de la espectacular guardería estelar IC 2944 se hace pública para celebrar un hito: el 15 cumpleaños del Very Large Telescope de ESO. Esta imagen muestra un grupo grumos oscuros de polvo conocidos como glóbulos de Thackeray, silueteados contra el brillante gas rosado de la nebulosa. Estos glóbulos están siendo bombardeados violentamente por la radiación ultravioleta procedente de jóvenes estrellas calientes cercanas. Ambos están siendo erosionados y fragmentados, algo parecido a lo que ocurre cuando soltamos un trozo de mantequilla sobre una sartén caliente. Es probable que los Glóbulos de Thackeray se destruyan antes de que colapsen Crédito:ESO

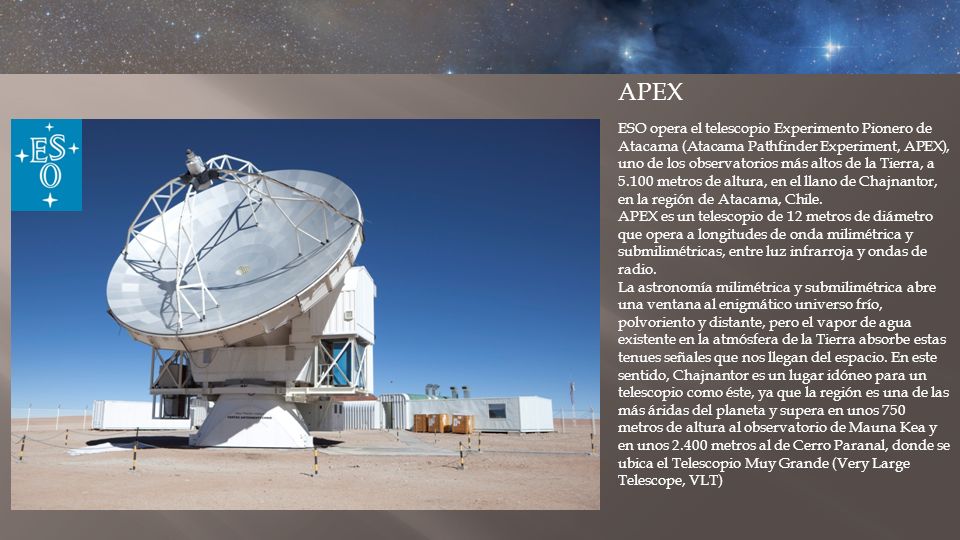

10 APEX ESO opera el telescopio Experimento Pionero de Atacama (Atacama Pathfinder Experiment, APEX), uno de los observatorios más altos de la Tierra, a 5.100 metros de altura, en el llano de Chajnantor, en la región de Atacama, Chile. APEX es un telescopio de 12 metros de diámetro que opera a longitudes de onda milimétrica y submilimétricas, entre luz infrarroja y ondas de radio. La astronomía milimétrica y submilimétrica abre una ventana al enigmático universo frío, polvoriento y distante, pero el vapor de agua existente en la atmósfera de la Tierra absorbe estas tenues señales que nos llegan del espacio. En este sentido, Chajnantor es un lugar idóneo para un telescopio como éste, ya que la región es una de las más áridas del planeta y supera en unos 750 metros de altura al observatorio de Mauna Kea y en unos 2.400 metros al de Cerro Paranal, donde se ubica el Telescopio Muy Grande (Very Large Telescope, VLT)

11

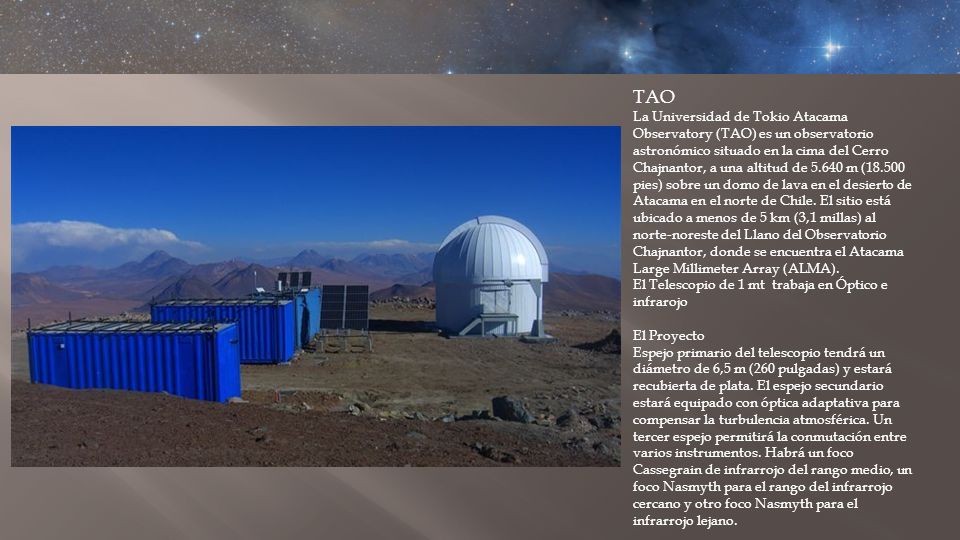

12 TAO La Universidad de Tokio Atacama Observatory (TAO) es un observatorio astronómico situado en la cima del Cerro Chajnantor, a una altitud de 5.640 m (18.500 pies) sobre un domo de lava en el desierto de Atacama en el norte de Chile. El sitio está ubicado a menos de 5 km (3,1 millas) al norte-noreste del Llano del Observatorio Chajnantor, donde se encuentra el Atacama Large Millimeter Array (ALMA). El Telescopio de 1 mt trabaja en Óptico e infrarojo El Proyecto Espejo primario del telescopio tendrá un diámetro de 6,5 m (260 pulgadas) y estará recubierta de plata. El espejo secundario estará equipado con óptica adaptativa para compensar la turbulencia atmosférica. Un tercer espejo permitirá la conmutación entre varios instrumentos. Habrá un foco Cassegrain de infrarrojo del rango medio, un foco Nasmyth para el rango del infrarrojo cercano y otro foco Nasmyth para el infrarrojo lejano.

13 E-ELT El telescopio de 39 metros E-ELT, está actualmente en fase de diseño. Se prevé que el inicio de operaciones de comienzo a principios de la próxima década. El "ojo" del telescopio tendrá un diámetro de casi la mitad de la longitud de una cancha de fútbol y reunirá 15 veces más luz que los más grandes telescopios ópticos que operan en la actualidad. El espejo principal estará formado por casi 800 segmentos hexagonales.

14

15 III Región Las Campanas Magallanes I y II The Irénée du Pont Telescope The Henrietta Swope Telescope En construcción el GMT

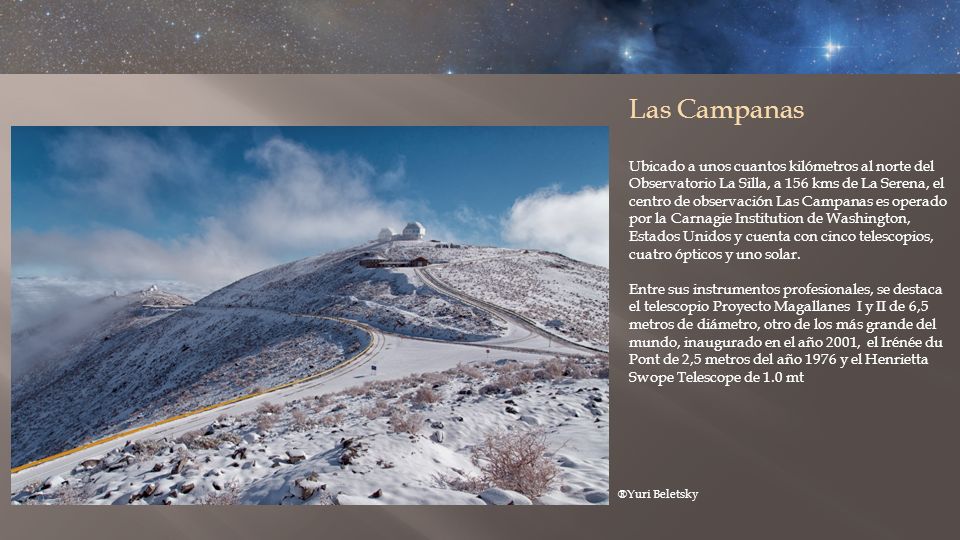

16 Las Campanas Ubicado a unos cuantos kilómetros al norte del Observatorio La Silla, a 156 kms de La Serena, el centro de observación Las Campanas es operado por la Carnagie Institution de Washington, Estados Unidos y cuenta con cinco telescopios, cuatro ópticos y uno solar. Entre sus instrumentos profesionales, se destaca el telescopio Proyecto Magallanes I y II de 6,5 metros de diámetro, otro de los más grande del mundo, inaugurado en el año 2001, el Irénée du Pont de 2,5 metros del año 1976 y el Henrietta Swope Telescope de 1.0 mt ®Yuri Beletsky

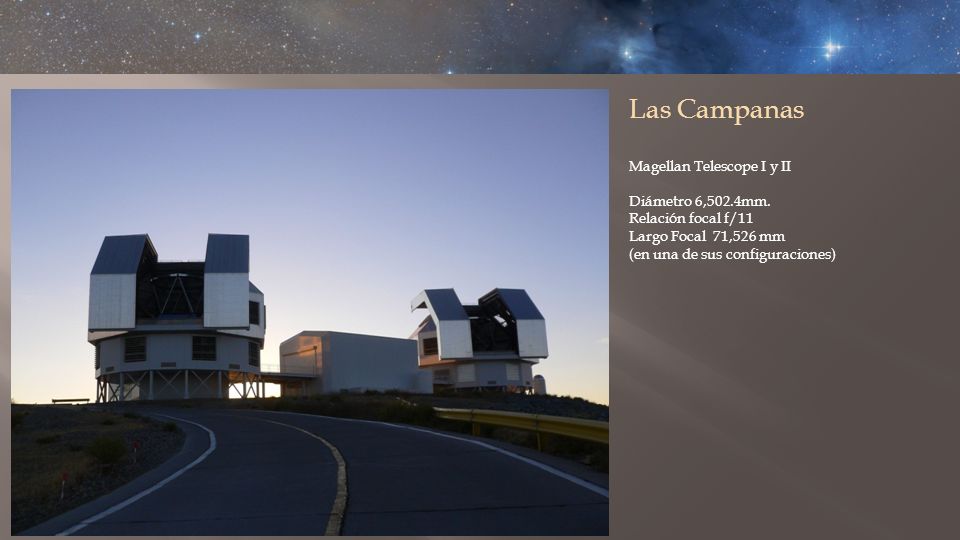

17 Las Campanas Magellan Telescope I y II Diámetro 6,502.4mm. Relación focal f/11 Largo Focal 71,526 mm (en una de sus configuraciones)

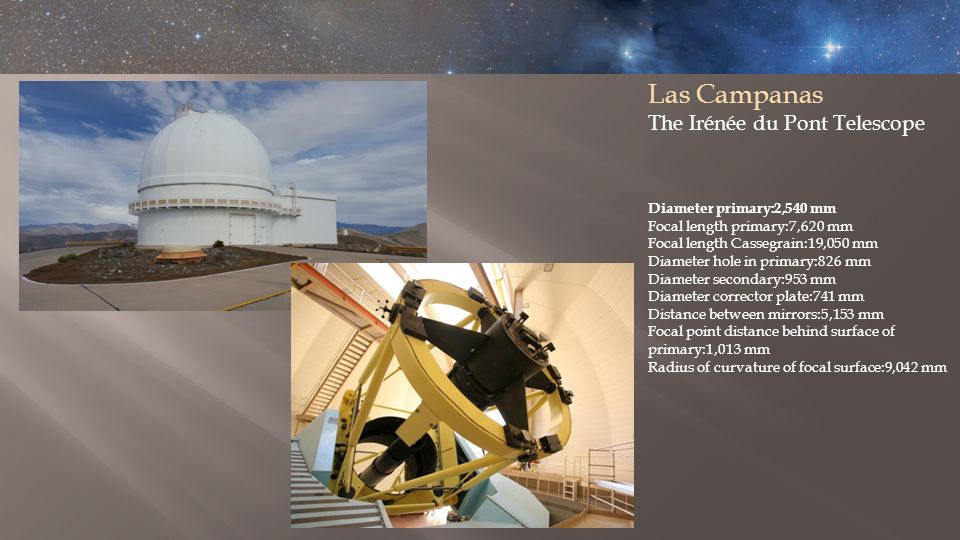

18 Las Campanas The Irénée du Pont Telescope Diameter primary:2,540 mm Focal length primary:7,620 mm Focal length Cassegrain:19,050 mm Diameter hole in primary:826 mm Diameter secondary:953 mm Diameter corrector plate:741 mm Distance between mirrors:5,153 mm Focal point distance behind surface of primary:1,013 mm Radius of curvature of focal surface:9,042 mm

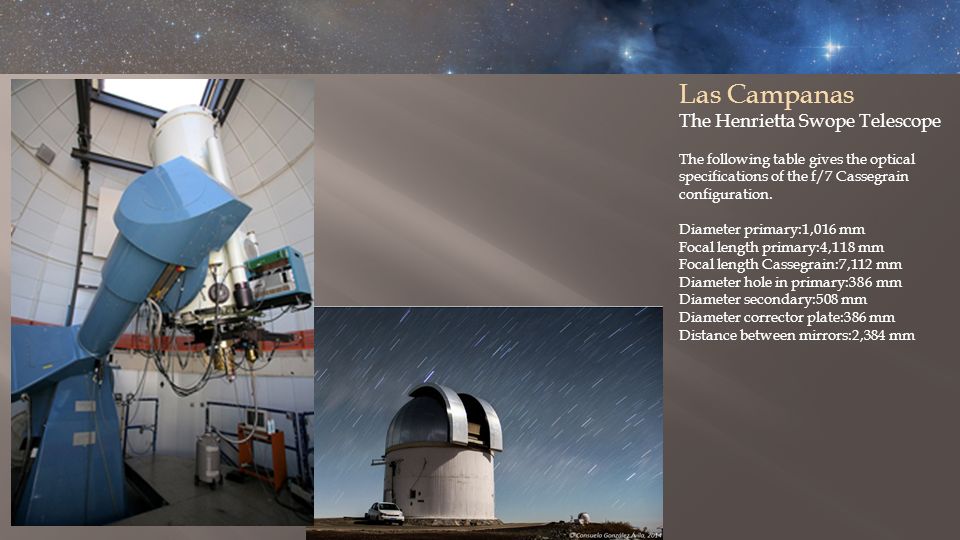

19 Las Campanas The Henrietta Swope Telescope The following table gives the optical specifications of the f/7 Cassegrain configuration. Diameter primary:1,016 mm Focal length primary:4,118 mm Focal length Cassegrain:7,112 mm Diameter hole in primary:386 mm Diameter secondary:508 mm Diameter corrector plate:386 mm Distance between mirrors:2,384 mm

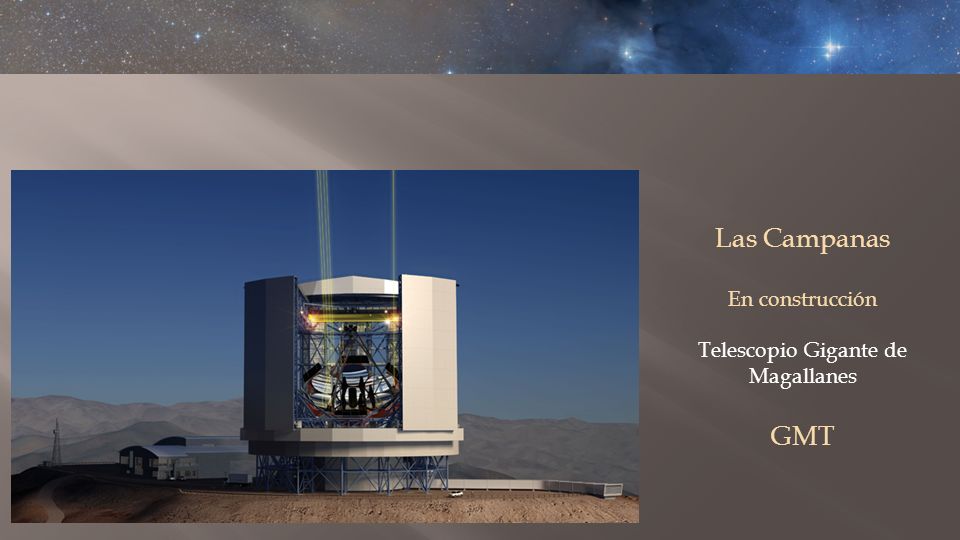

20 Las Campanas En construcción Telescopio Gigante de Magallanes GMT

21

22 IV Región Cerro Tololo La Silla SOAR Gemimi Sur

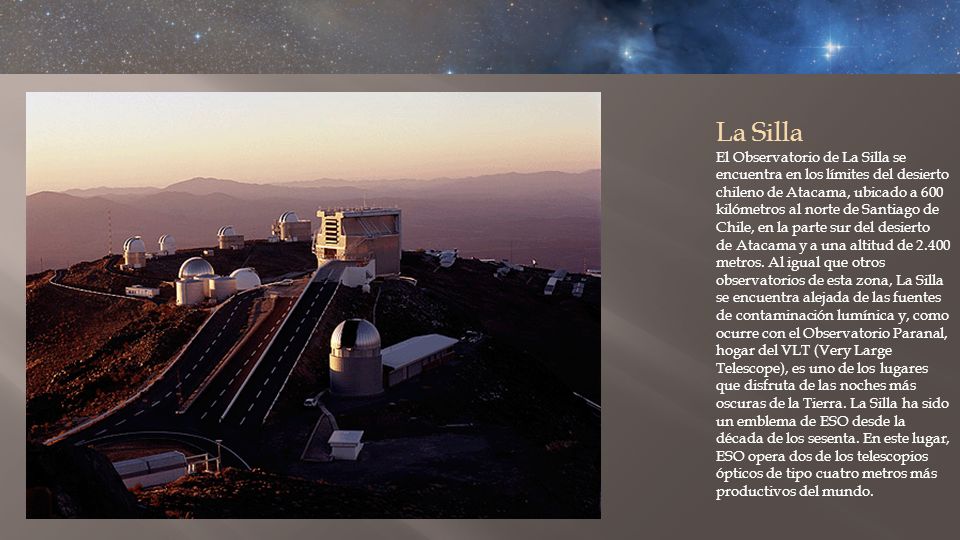

23 La Silla El Observatorio de La Silla se encuentra en los límites del desierto chileno de Atacama, ubicado a 600 kilómetros al norte de Santiago de Chile, en la parte sur del desierto de Atacama y a una altitud de 2.400 metros. Al igual que otros observatorios de esta zona, La Silla se encuentra alejada de las fuentes de contaminación lumínica y, como ocurre con el Observatorio Paranal, hogar del VLT (Very Large Telescope), es uno de los lugares que disfruta de las noches más oscuras de la Tierra. La Silla ha sido un emblema de ESO desde la década de los sesenta. En este lugar, ESO opera dos de los telescopios ópticos de tipo cuatro metros más productivos del mundo.

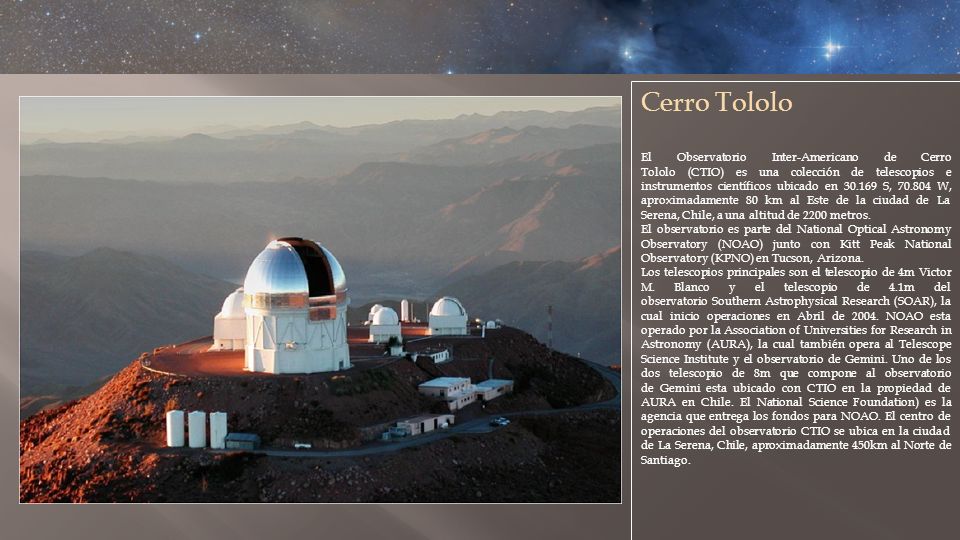

24 Cerro Tololo El Observatorio Inter-Americano de Cerro Tololo (CTIO) es una colección de telescopios e instrumentos científicos ubicado en 30.169 S, 70.804 W, aproximadamente 80 km al Este de la ciudad de La Serena, Chile, a una altitud de 2200 metros. El observatorio es parte del National Optical Astronomy Observatory (NOAO) junto con Kitt Peak National Observatory (KPNO) en Tucson, Arizona. Los telescopios principales son el telescopio de 4m Victor M. Blanco y el telescopio de 4.1m del observatorio Southern Astrophysical Research (SOAR), la cual inicio operaciones en Abril de 2004. NOAO esta operado por la Association of Universities for Research in Astronomy (AURA), la cual también opera al Telescope Science Institute y el observatorio de Gemini. Uno de los dos telescopio de 8m que compone al observatorio de Gemini esta ubicado con CTIO en la propiedad de AURA en Chile. El National Science Foundation) es la agencia que entrega los fondos para NOAO. El centro de operaciones del observatorio CTIO se ubica en la ciudad de La Serena, Chile, aproximadamente 450km al Norte de Santiago.

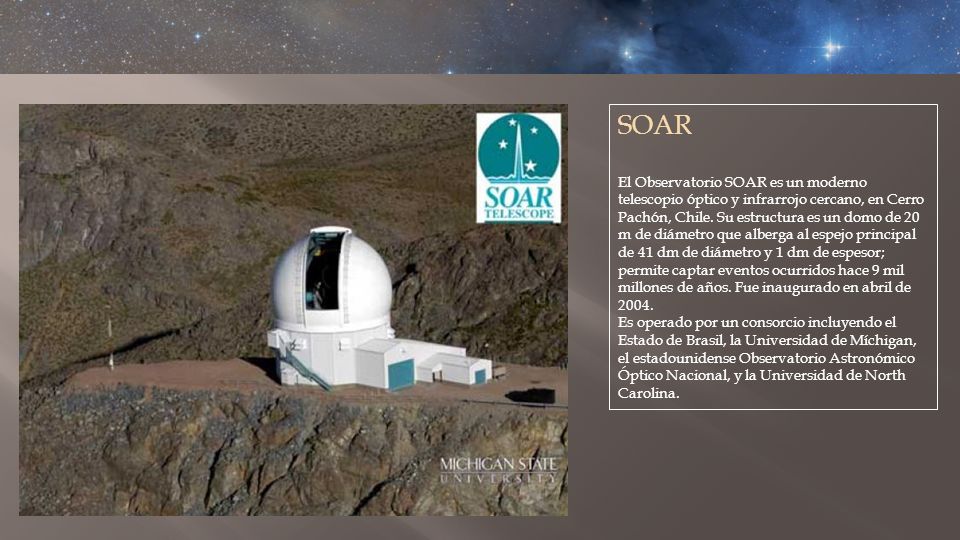

25 SOAR El Observatorio SOAR es un moderno telescopio óptico y infrarrojo cercano, en Cerro Pachón, Chile. Su estructura es un domo de 20 m de diámetro que alberga al espejo principal de 41 dm de diámetro y 1 dm de espesor; permite captar eventos ocurridos hace 9 mil millones de años. Fue inaugurado en abril de 2004. Es operado por un consorcio incluyendo el Estado de Brasil, la Universidad de Míchigan, el estadounidense Observatorio Astronómico Óptico Nacional, y la Universidad de North Carolina.

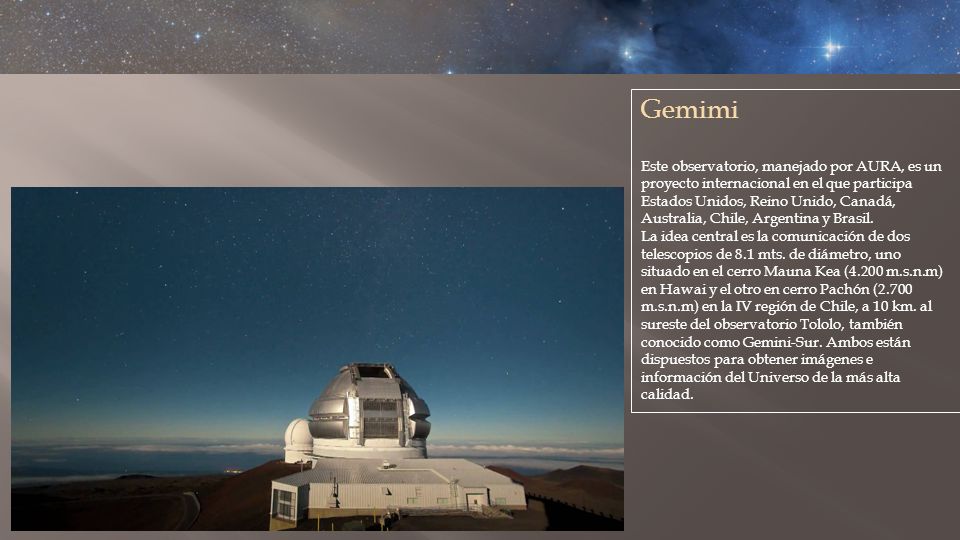

26 Gemimi Este observatorio, manejado por AURA, es un proyecto internacional en el que participa Estados Unidos, Reino Unido, Canadá, Australia, Chile, Argentina y Brasil. La idea central es la comunicación de dos telescopios de 8.1 mts. de diámetro, uno situado en el cerro Mauna Kea (4.200 m.s.n.m) en Hawai y el otro en cerro Pachón (2.700 m.s.n.m) en la IV región de Chile, a 10 km. al sureste del observatorio Tololo, también conocido como Gemini-Sur. Ambos están dispuestos para obtener imágenes e información del Universo de la más alta calidad.

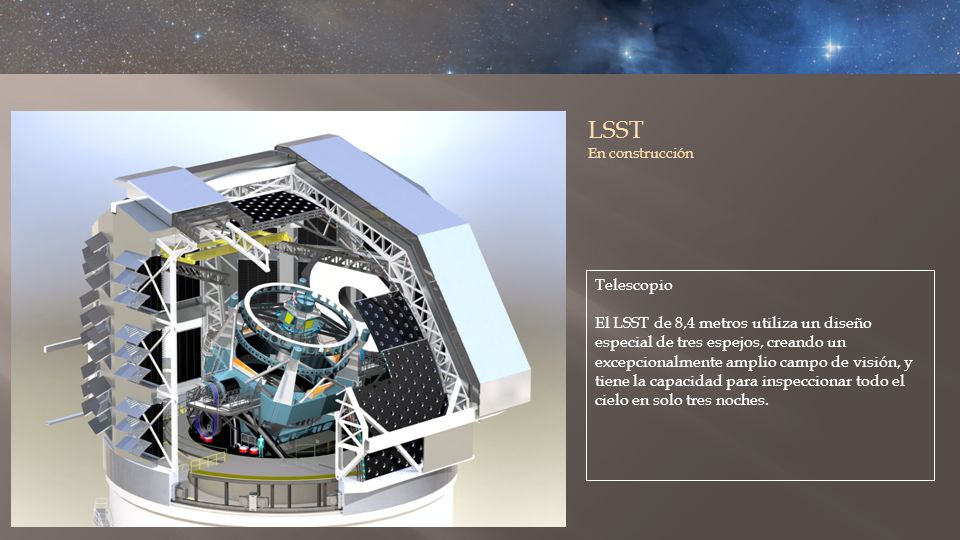

27 Telescopio El LSST de 8,4 metros utiliza un diseño especial de tres espejos, creando un excepcionalmente amplio campo de visión, y tiene la capacidad para inspeccionar todo el cielo en solo tres noches. LSST En construcción

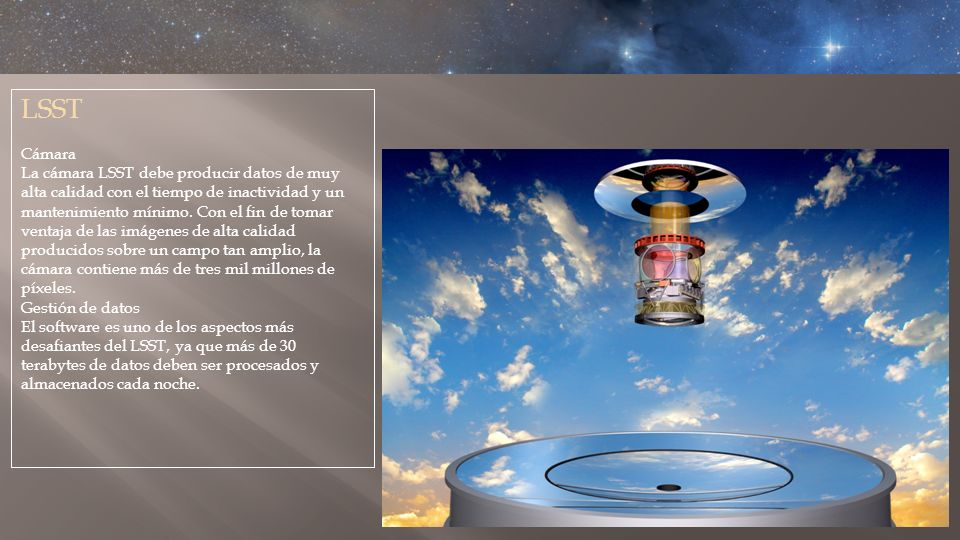

28 LSST Cámara La cámara LSST debe producir datos de muy alta calidad con el tiempo de inactividad y un mantenimiento mínimo. Con el fin de tomar ventaja de las imágenes de alta calidad producidos sobre un campo tan amplio, la cámara contiene más de tres mil millones de píxeles. Gestión de datos El software es uno de los aspectos más desafiantes del LSST, ya que más de 30 terabytes de datos deben ser procesados y almacenados cada noche.

29

30 V Región Cerro El Roble

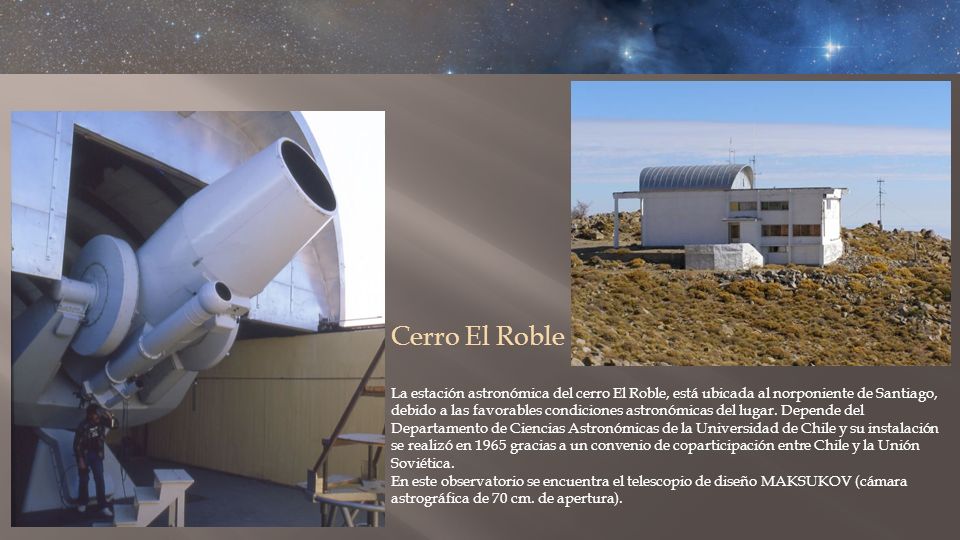

31 La estación astronómica del cerro El Roble, está ubicada al norponiente de Santiago, debido a las favorables condiciones astronómicas del lugar. Depende del Departamento de Ciencias Astronómicas de la Universidad de Chile y su instalación se realizó en 1965 gracias a un convenio de coparticipación entre Chile y la Unión Soviética. En este observatorio se encuentra el telescopio de diseño MAKSUKOV (cámara astrográfica de 70 cm. de apertura).

32 Región Metropolitana Observatorio Astronómico Nacional, Cerro Calán Observatorio UC

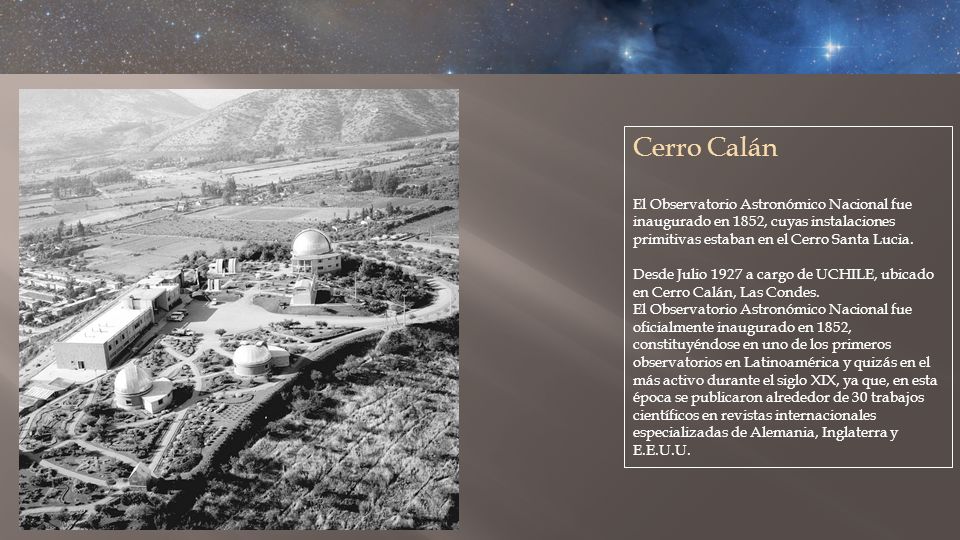

33 Cerro Calán El Observatorio Astronómico Nacional fue inaugurado en 1852, cuyas instalaciones primitivas estaban en el Cerro Santa Lucia. Desde Julio 1927 a cargo de UCHILE, ubicado en Cerro Calán, Las Condes. El Observatorio Astronómico Nacional fue oficialmente inaugurado en 1852, constituyéndose en uno de los primeros observatorios en Latinoamérica y quizás en el más activo durante el siglo XIX, ya que, en esta época se publicaron alrededor de 30 trabajos científicos en revistas internacionales especializadas de Alemania, Inglaterra y E.E.U.U.

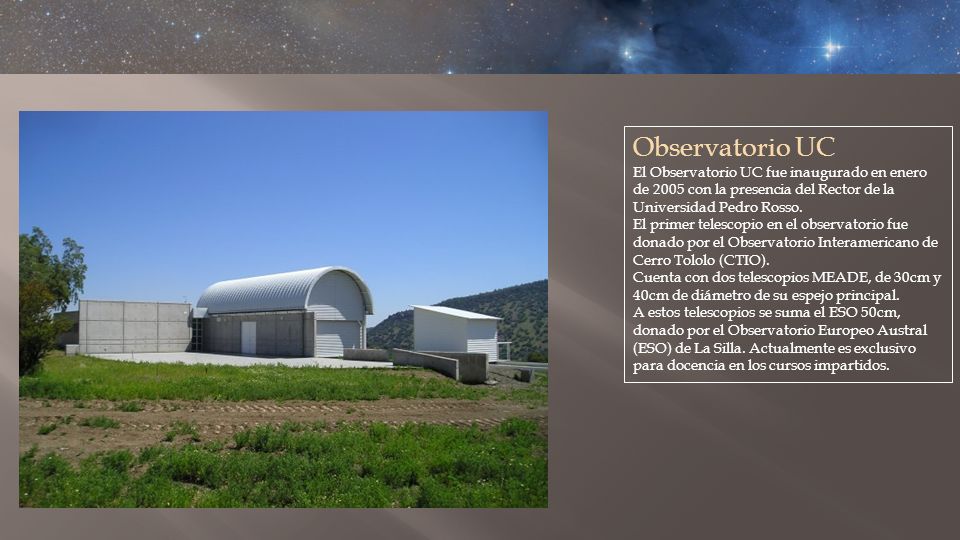

34 Observatorio UC El Observatorio UC fue inaugurado en enero de 2005 con la presencia del Rector de la Universidad Pedro Rosso. El primer telescopio en el observatorio fue donado por el Observatorio Interamericano de Cerro Tololo (CTIO). Cuenta con dos telescopios MEADE, de 30cm y 40cm de diámetro de su espejo principal. A estos telescopios se suma el ESO 50cm, donado por el Observatorio Europeo Austral (ESO) de La Silla. Actualmente es exclusivo para docencia en los cursos impartidos.

35 Telescopios Espaciales X Chandra Hubble

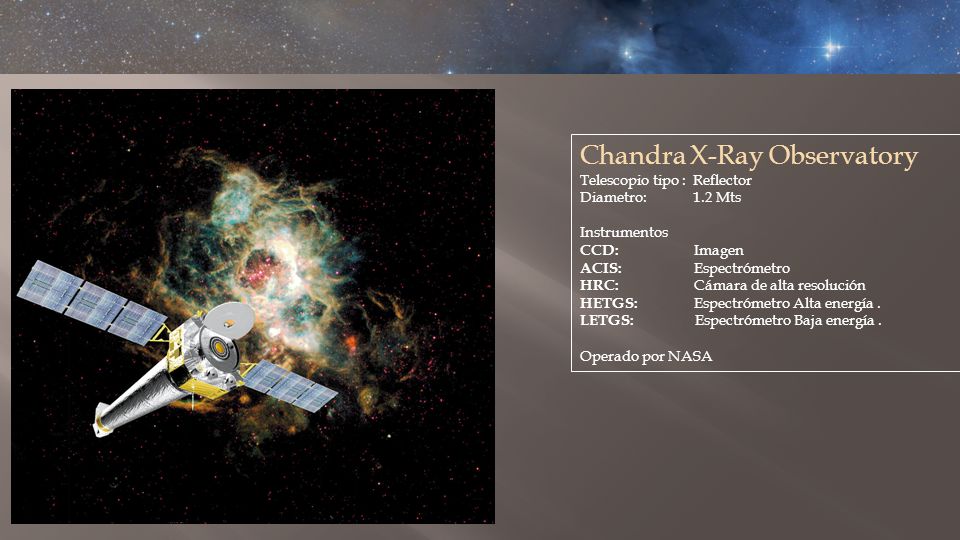

36 Chandra X-Ray Observatory Telescopio tipo : Reflector Diametro: 1.2 Mts Instrumentos CCD: Imagen ACIS: Espectrómetro HRC: Cámara de alta resolución HETGS: Espectrómetro Alta energía. LETGS: Espectrómetro Baja energía. Operado por NASA

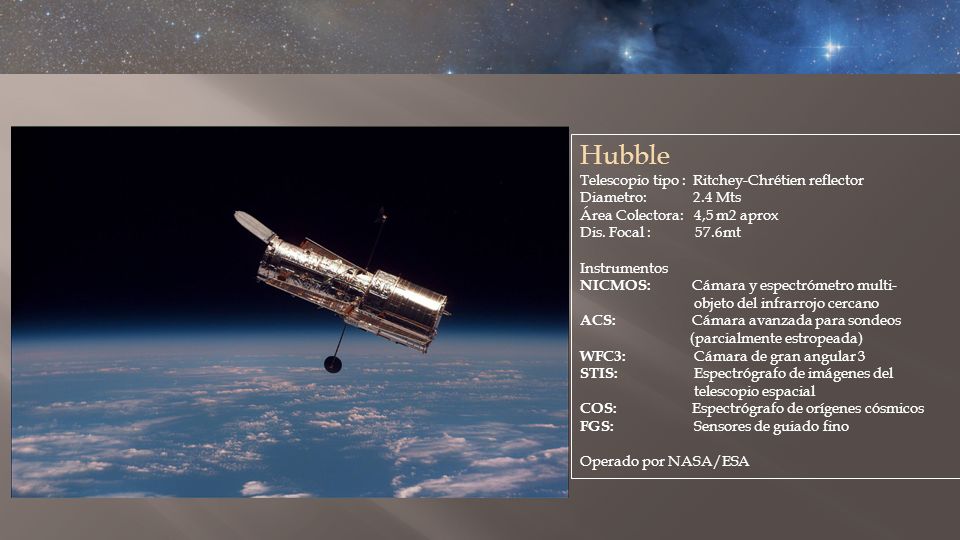

37 Hubble Telescopio tipo : Ritchey-Chrétien reflector Diametro: 2.4 Mts Área Colectora: 4,5 m2 aprox Dis. Focal : 57.6mt Instrumentos NICMOS: Cámara y espectrómetro multi- objeto del infrarrojo cercano ACS: Cámara avanzada para sondeos (parcialmente estropeada) WFC3: Cámara de gran angular 3 STIS: Espectrógrafo de imágenes del telescopio espacial COS: Espectrógrafo de orígenes cósmicos FGS: Sensores de guiado fino Operado por NASA/ESA

38 Los pilares de la creación Nebulosa El Águila NGC 6611 Vixen 130 f/5 LF 650mm Newton Hubble 2400mm f/24 Lf 57600 Ritchey-Chrétien reflector

39 Los pilares de la creación Nebulosa El Águila NGC 6611

40 RCOS 362 f/9 df 3258 mm Ritchey Chrétiene

41

42 José Joaquín Pérez Eduardo Latorre contacto@astroventas.cl
