Moldaje

Presentación del tema: "Moldaje"— Transcripción de la presentación:

1 Moldaje

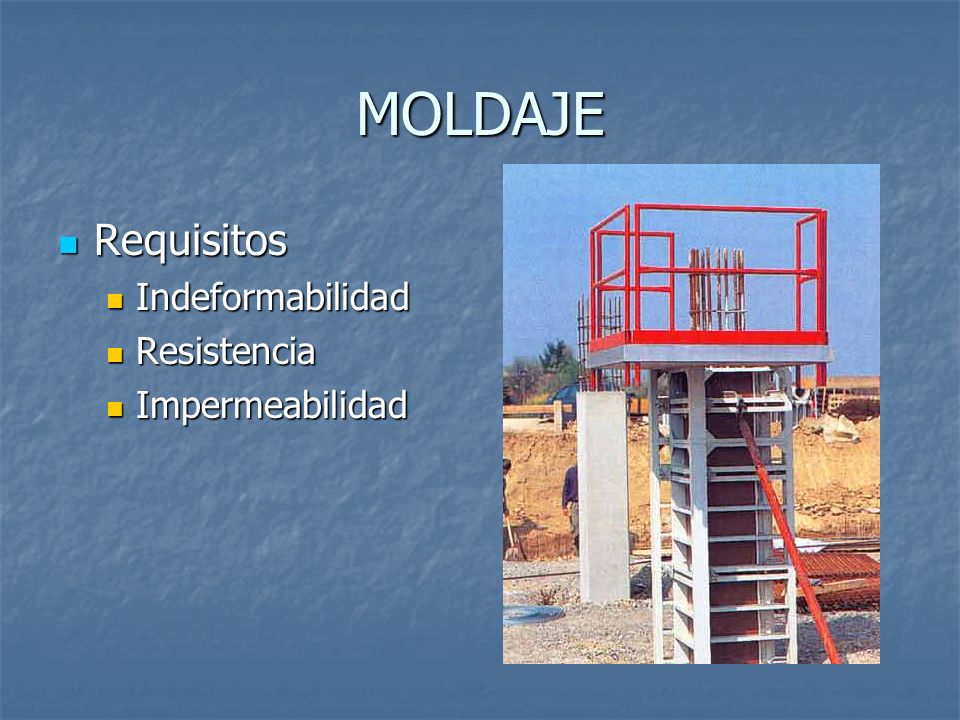

2 MOLDAJE Requisitos Requisitos Indeformabilidad Indeformabilidad Resistencia Resistencia Impermeabilidad Impermeabilidad

3 MOLDAJE Requisitos Requisitos Facilidad de montaje y desmontaje Facilidad de montaje y desmontaje Reutilizable (más barato) Reutilizable (más barato) Mínimo de piezas diferentes Mínimo de piezas diferentes

4 MOLDAJE Requisitos Requisitos Alzaprimado independiente (se puede recuperar para reutilizar) Alzaprimado independiente (se puede recuperar para reutilizar)

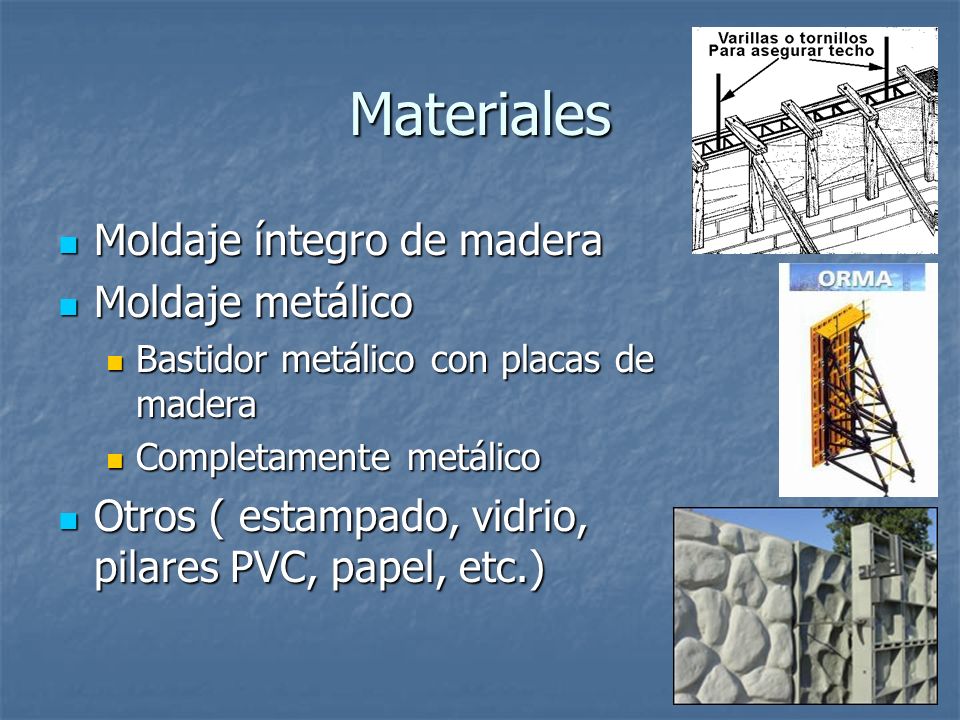

5 Materiales Moldaje íntegro de madera Moldaje íntegro de madera Moldaje metálico Moldaje metálico Bastidor metálico con placas de madera Bastidor metálico con placas de madera Completamente metálico Completamente metálico Otros ( estampado, vidrio, pilares PVC, papel, etc.) Otros ( estampado, vidrio, pilares PVC, papel, etc.)

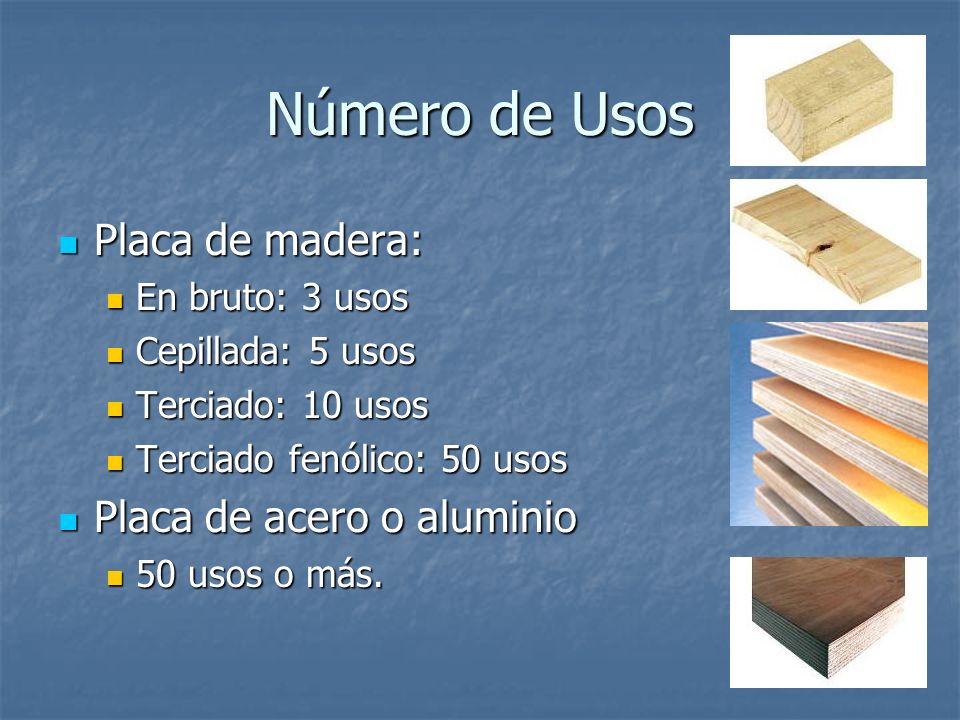

6 Número de Usos Placa de madera: Placa de madera: En bruto: 3 usos En bruto: 3 usos Cepillada: 5 usos Cepillada: 5 usos Terciado: 10 usos Terciado: 10 usos Terciado fenólico: 50 usos Terciado fenólico: 50 usos Placa de acero o aluminio Placa de acero o aluminio 50 usos o más. 50 usos o más.

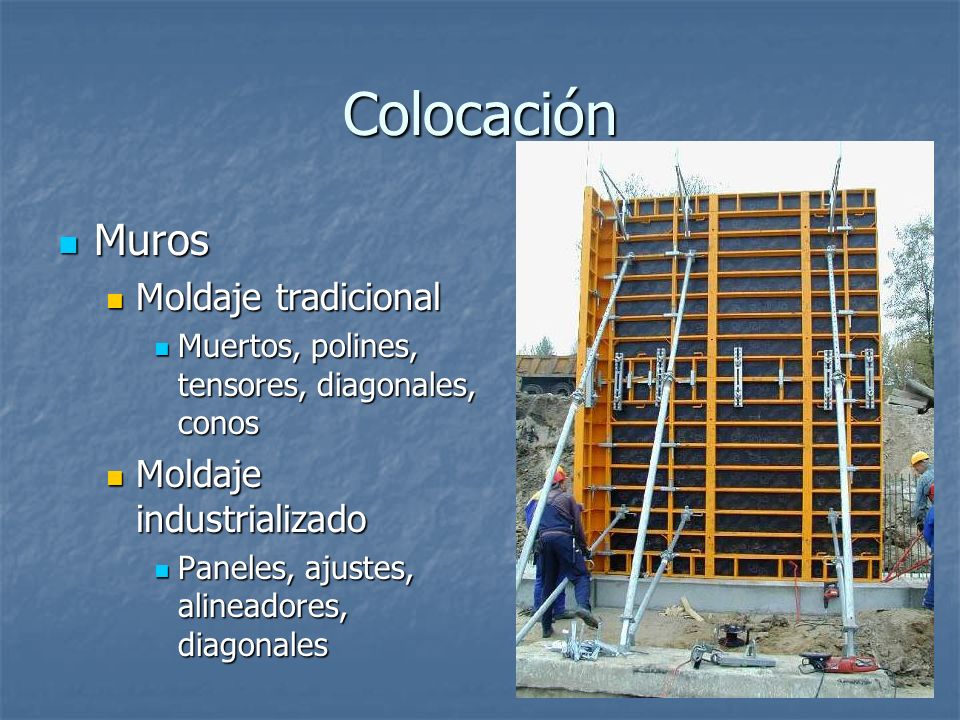

7 Colocación Muros Muros Moldaje tradicional Moldaje tradicional Muertos, polines, tensores, diagonales, conos Muertos, polines, tensores, diagonales, conos Moldaje industrializado Moldaje industrializado Paneles, ajustes, alineadores, diagonales Paneles, ajustes, alineadores, diagonales

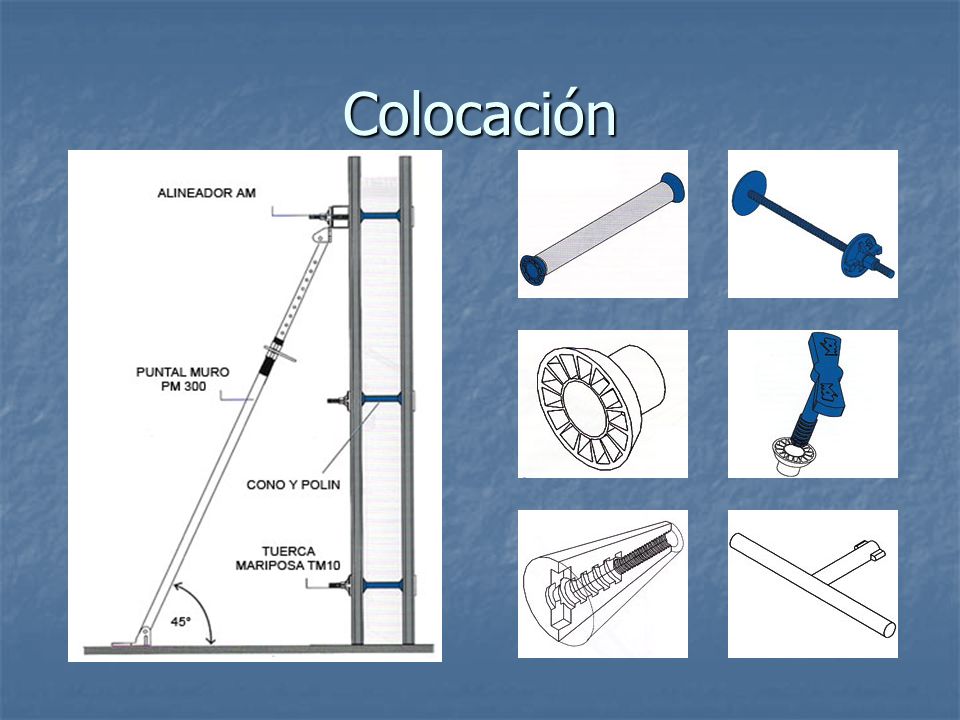

8 Colocación

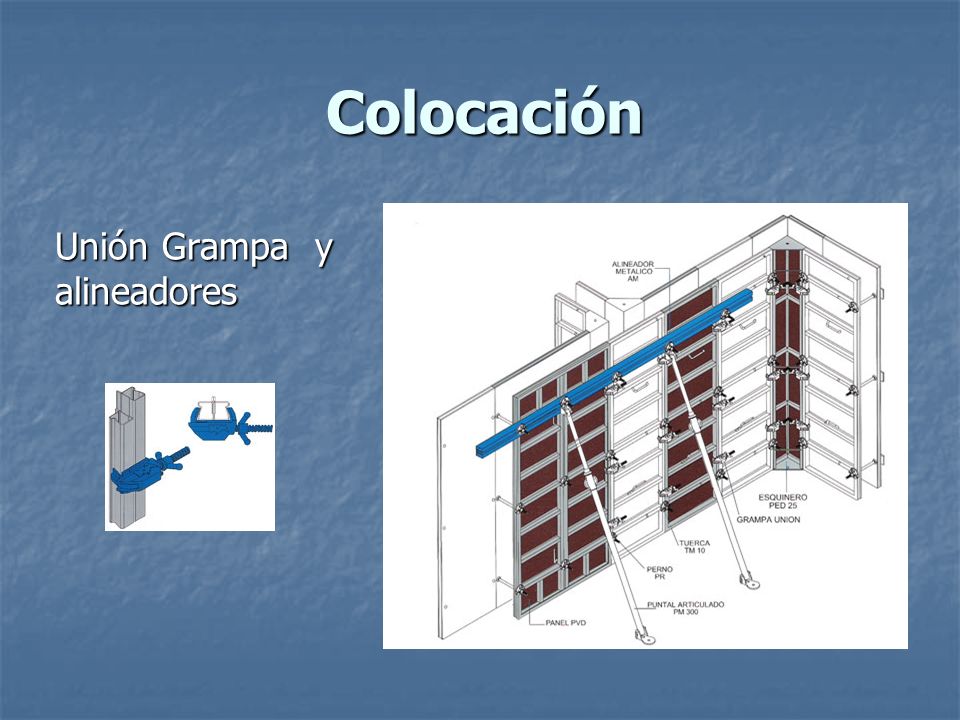

9 Colocación Unión Grampa y alineadores

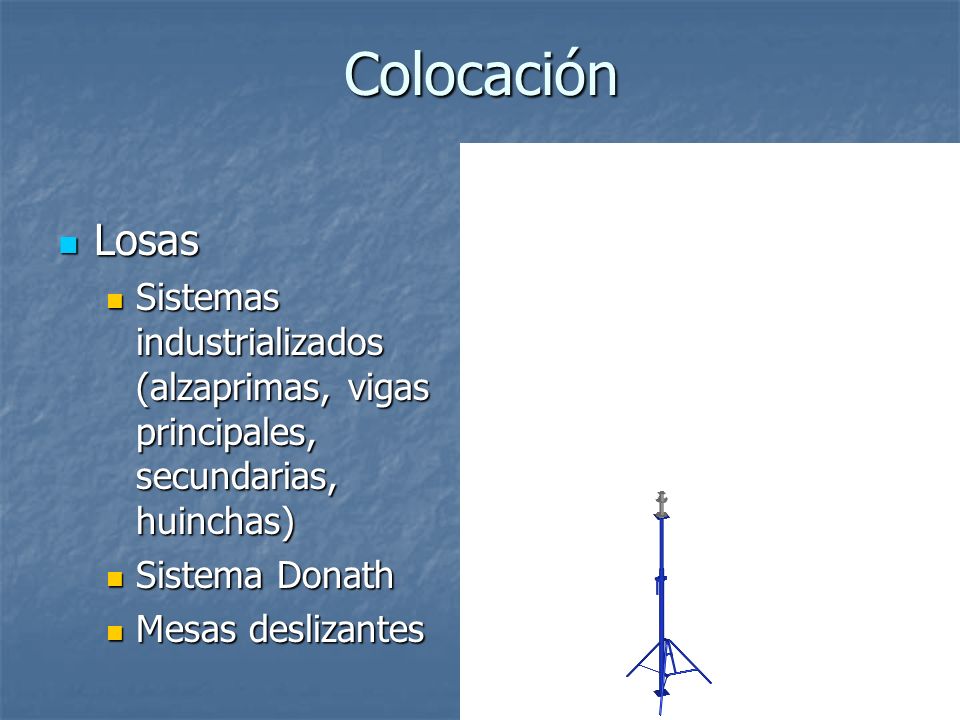

10 Colocación Losas Losas Sistemas industrializados (alzaprimas, vigas principales, secundarias, huinchas) Sistemas industrializados (alzaprimas, vigas principales, secundarias, huinchas) Sistema Donath Sistema Donath Mesas deslizantes Mesas deslizantes

11 Cálculo del Moldaje Densidad del hormigón 2,4 ton/m3 Densidad del hormigón 2,4 ton/m3 Presión Máxima depende de la velocidad de llenado y la temperatura Presión Máxima depende de la velocidad de llenado y la temperatura

12 Cálculo de Moldaje R <= 2.1 m/hr 2,1 < R <= 3.0 m/hr R > 3.0 m/hr

13 Cálculo de Moldaje

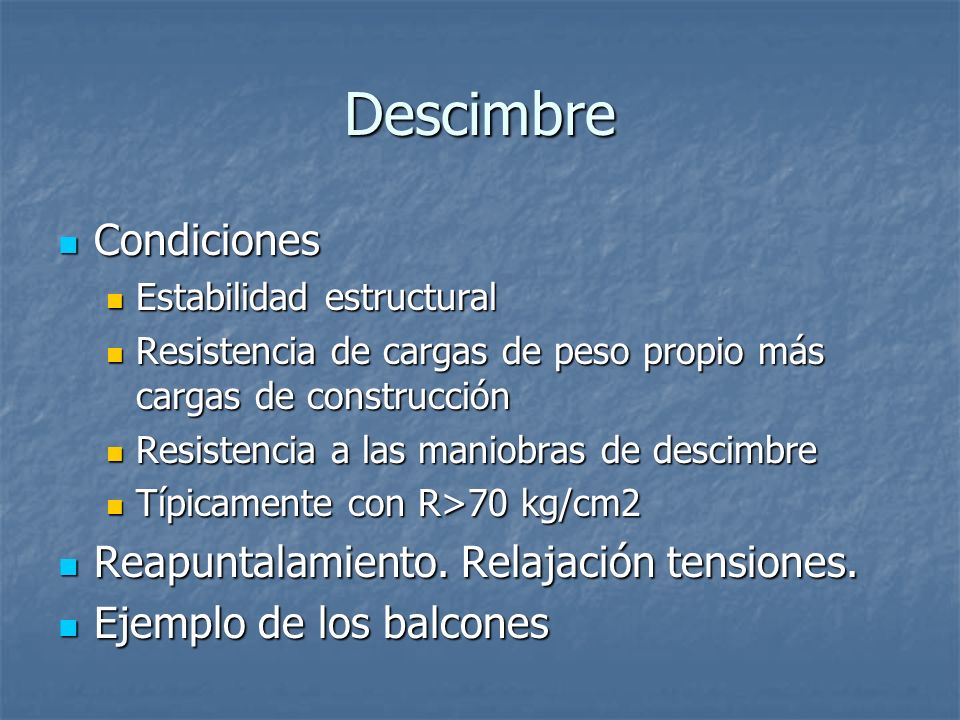

14 Descimbre Condiciones Condiciones Estabilidad estructural Estabilidad estructural Resistencia de cargas de peso propio más cargas de construcción Resistencia de cargas de peso propio más cargas de construcción Resistencia a las maniobras de descimbre Resistencia a las maniobras de descimbre Típicamente con R>70 kg/cm2 Típicamente con R>70 kg/cm2 Reapuntalamiento. Relajación tensiones. Reapuntalamiento. Relajación tensiones. Ejemplo de los balcones Ejemplo de los balcones

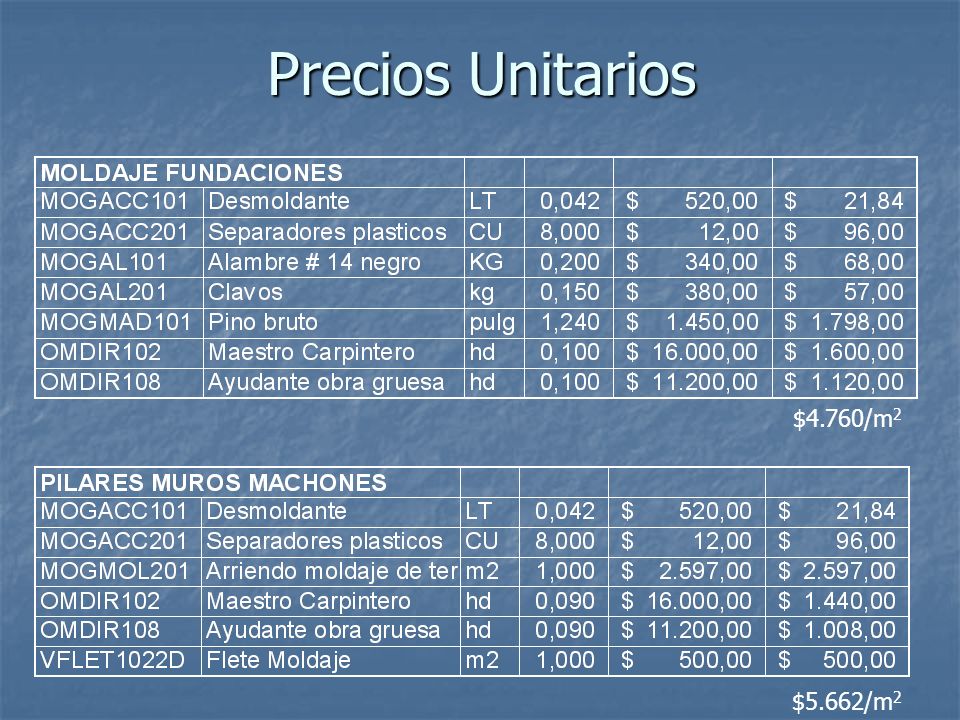

15 Precios Unitarios $4.760/m 2 $5.662/m 2

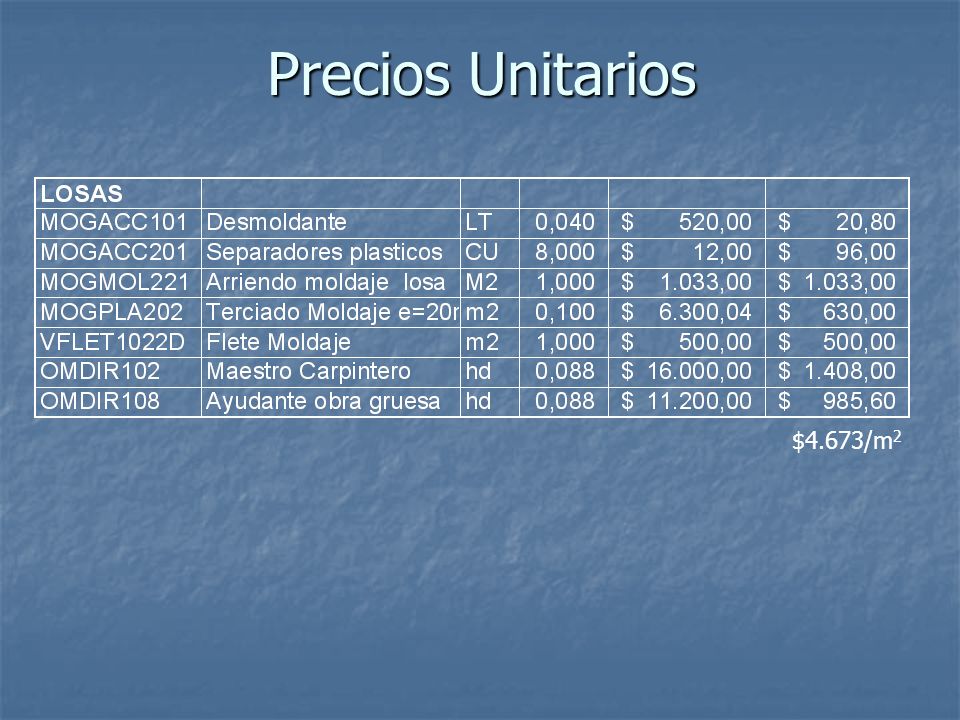

16 Precios Unitarios $4.673/m 2
