Diseño de Circuitos Integrados en Tecnología CMOS
2007
2
Programa Introducción y Repaso de física de semiconductores Máscaras
Transistor MOS Layout en VLSI Circuitos digitales combinacionales Circuitod digitales secuenciales
3
Info Software de simulación: LTSpice Material del curso: Requisitos
Herramientas de layout: Mentor/Tanner Material del curso: Requisitos Lectura material Realización de ejercicios Proyecto final (circuito a integrar) Bibliografía J. M. Rabaey, A. Chandrakasan, B. Nikolic, Digital Integrated Circuits, Prentice Hall Electronics and VLSI Series, ISBN: Calendario Martes 16 de Octubre y 6 de Noviembre no hay curso.
4
Ejemplo “autóctono” Tecnología TSMC 0.35 µm = 0.2 µm 3 mm
5
Ejemplo “autóctono” (2)
transistores Approx. 2 bloques 100 etapas por bloque 1 Contador de 12 bits por bloque
6
1 x
7

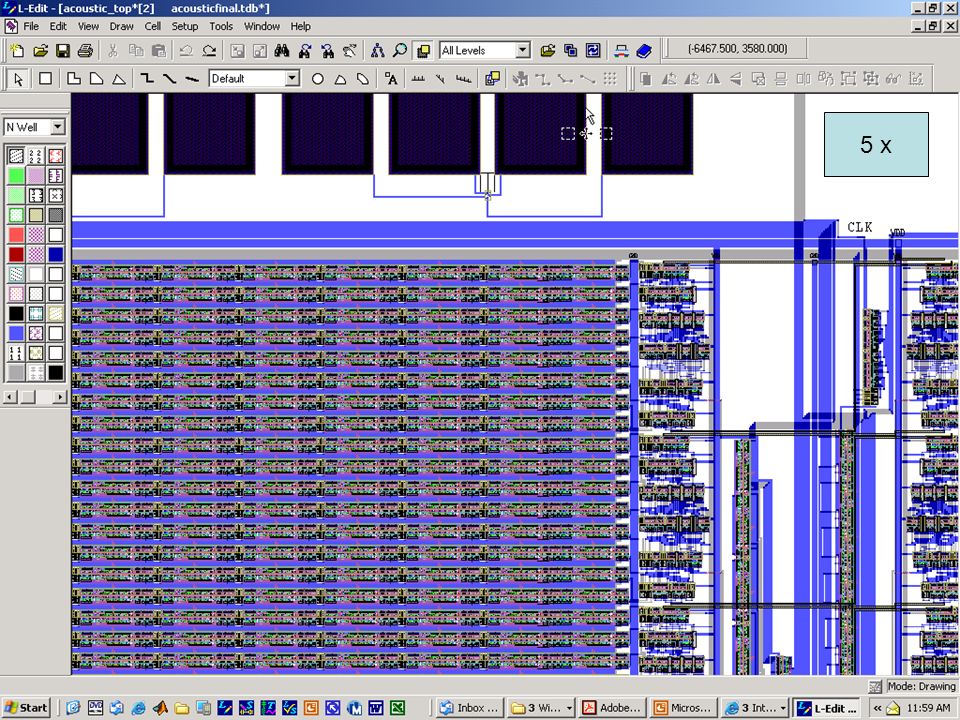

5 x
8
10 x
9
50 x
10
100 x
11
200 x Inversor
12
Acceso a fabricación MOSIS (www.mosis.org)
Precios de descuento para miembros de LACIS (bajo volumen): 2.2mm x 2.2mm (AMI 1.5µm) 980US$/4 = 246US$ unidades 1.5mm x 1.5mm (AMI 0.5µm) 5000US$/4 = 1250US$ 5 unidades Mayores volúmenes implican menores costos Procesos disponibles AMI 1.5, 0.5 (Educacional) TSMC, IBM 0.35, 0.25, 0.18, 0.13 (Research)
