1 UNIVERSIDAD VERACRUZANA FACULTAD DE ODONTOLOGÍA E. E
UNIVERSIDAD VERACRUZANA FACULTAD DE ODONTOLOGÍA E.E. DIAGNÓSTICO RADIOGRÁFICO CATEDRÁTICO: DRA DIANA M. RODRÍGUEZ LÓPEZ ALUMNO: CARLOS CANO LANDERO

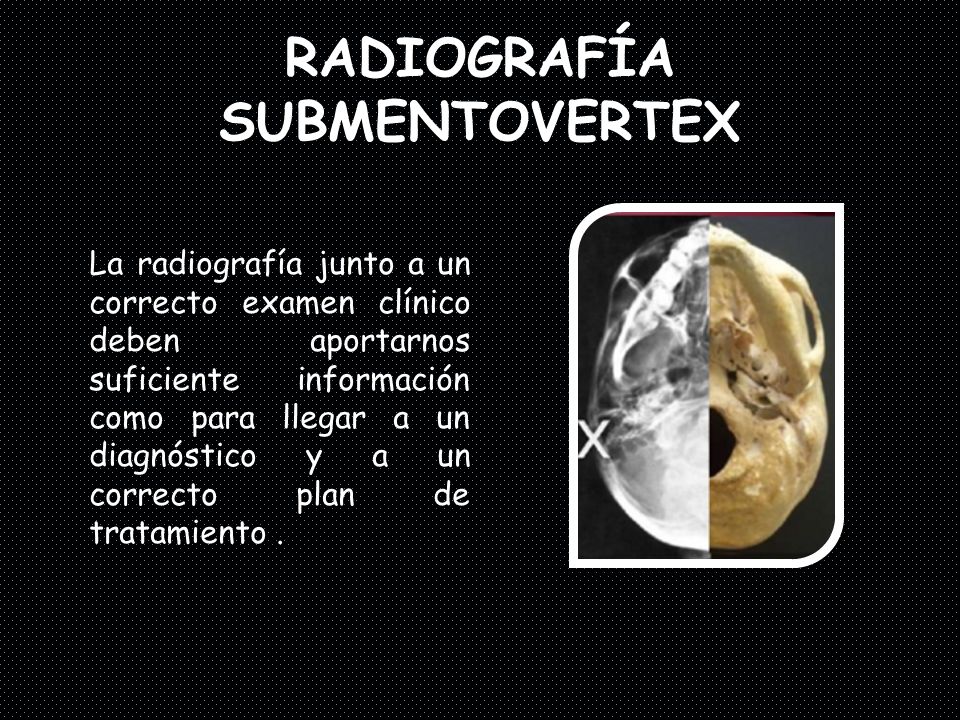

2 RADIOGRAFÍA SUBMENTOVERTEX
La radiografía junto a un correcto examen clínico deben aportarnos suficiente información como para llegar a un diagnóstico y a un correcto plan de tratamiento .

3 Rx Submentovértex La vista axial, también conocida como vista submentovértex es llamada así porque el rayo central pasa paralelo al eje central del cráneo.

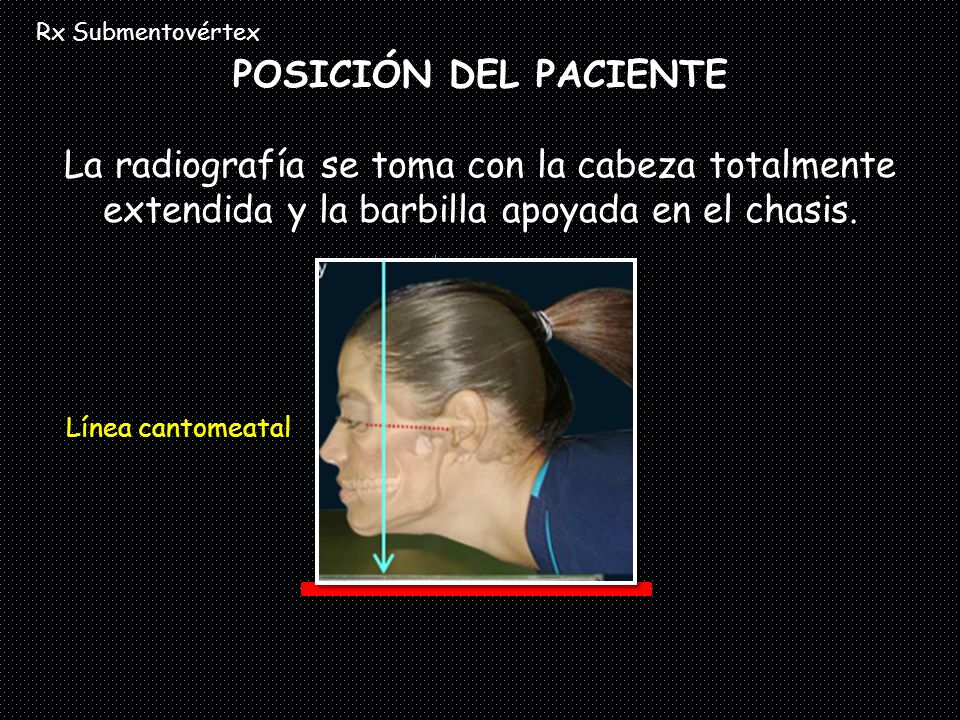

4 Rx Submentovértex POSICIÓN DEL PACIENTE La radiografía se toma con la cabeza totalmente extendida y la barbilla apoyada en el chasis. Línea cantomeatal

5 Variación para tomar la Rx submentovértex

6 Rx Submentovértex Con una angulación de 5° hacia arriba, el rayo se dirige debajo del mentón y centrado en una línea imaginaria que une a los primeros molares. (2 cm. por delante de los cóndilos)

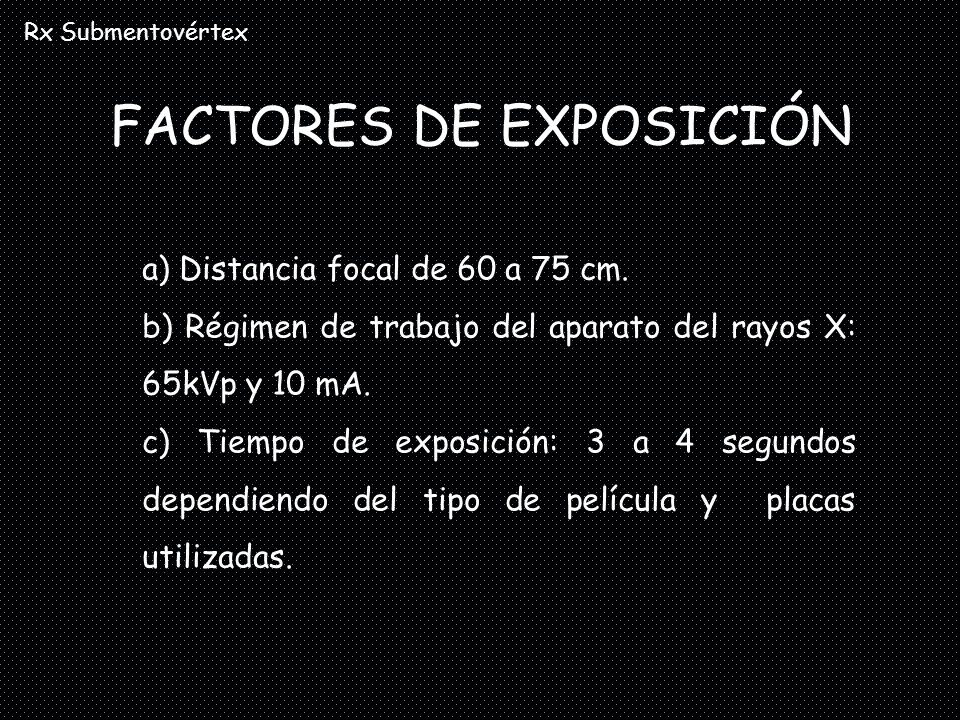

7 FACTORES DE EXPOSICIÓN
Rx Submentovértex FACTORES DE EXPOSICIÓN a) Distancia focal de 60 a 75 cm. b) Régimen de trabajo del aparato del rayos X: 65kVp y 10 mA. c) Tiempo de exposición: 3 a 4 segundos dependiendo del tipo de película y placas utilizadas.

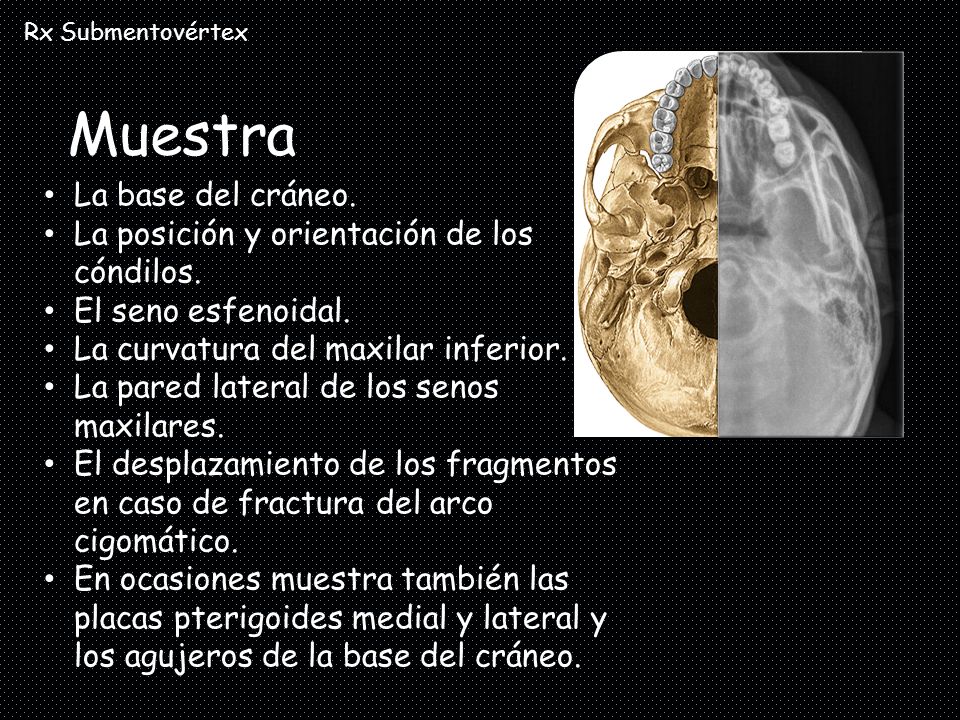

8 Muestra La base del cráneo. La posición y orientación de los cóndilos.
Rx Submentovértex Muestra La base del cráneo. La posición y orientación de los cóndilos. El seno esfenoidal. La curvatura del maxilar inferior. La pared lateral de los senos maxilares. El desplazamiento de los fragmentos en caso de fractura del arco cigomático. En ocasiones muestra también las placas pterigoides medial y lateral y los agujeros de la base del cráneo.

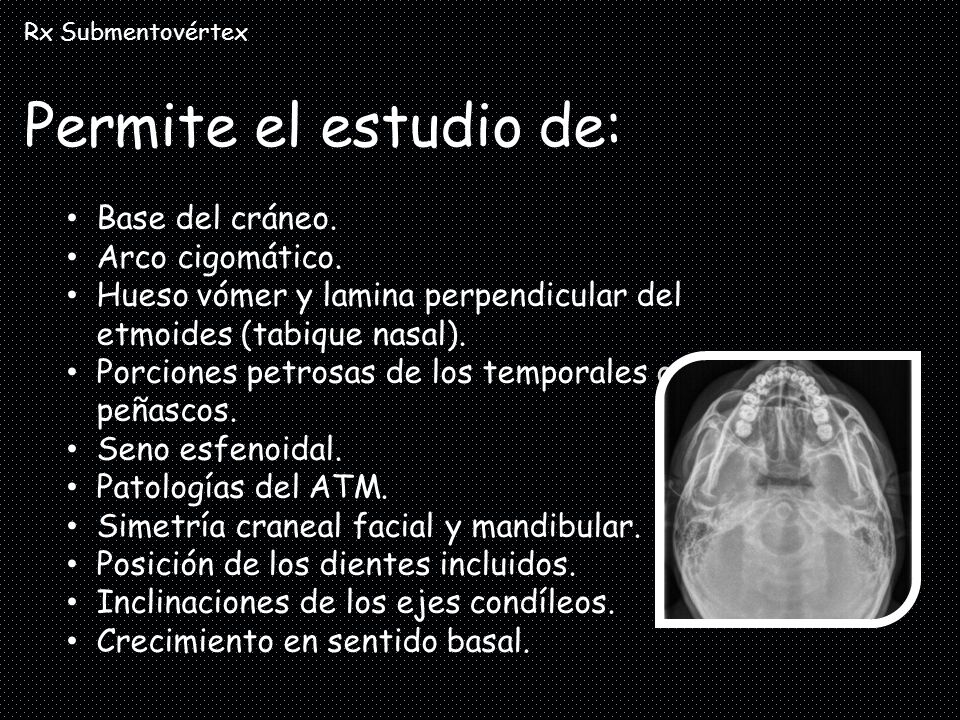

9 Permite el estudio de: Base del cráneo. Arco cigomático.
Rx Submentovértex Permite el estudio de: Base del cráneo. Arco cigomático. Hueso vómer y lamina perpendicular del etmoides (tabique nasal). Porciones petrosas de los temporales o peñascos. Seno esfenoidal. Patologías del ATM. Simetría craneal facial y mandibular. Posición de los dientes incluidos. Inclinaciones de los ejes condíleos. Crecimiento en sentido basal.

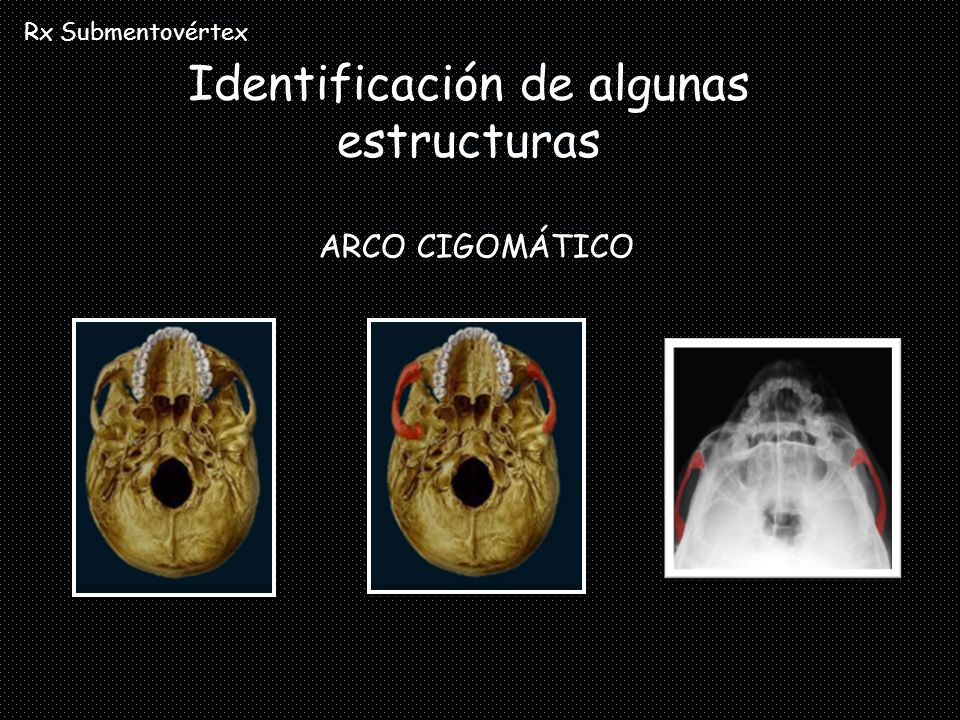

10 Identificación de algunas estructuras
Rx Submentovértex Identificación de algunas estructuras ARCO CIGOMÁTICO

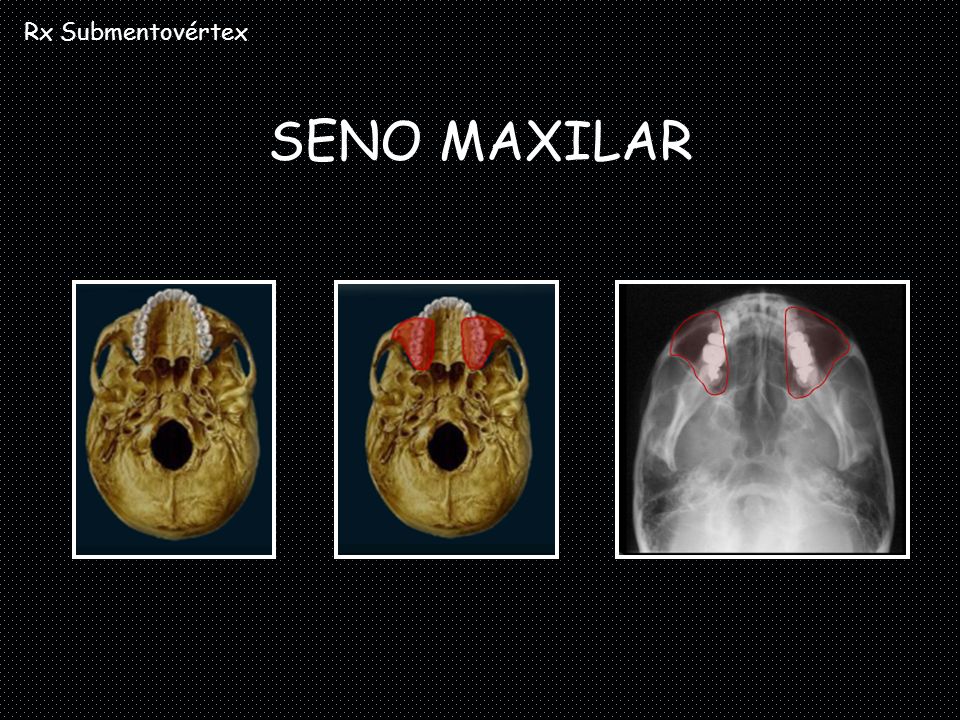

11 Rx Submentovértex SENO MAXILAR

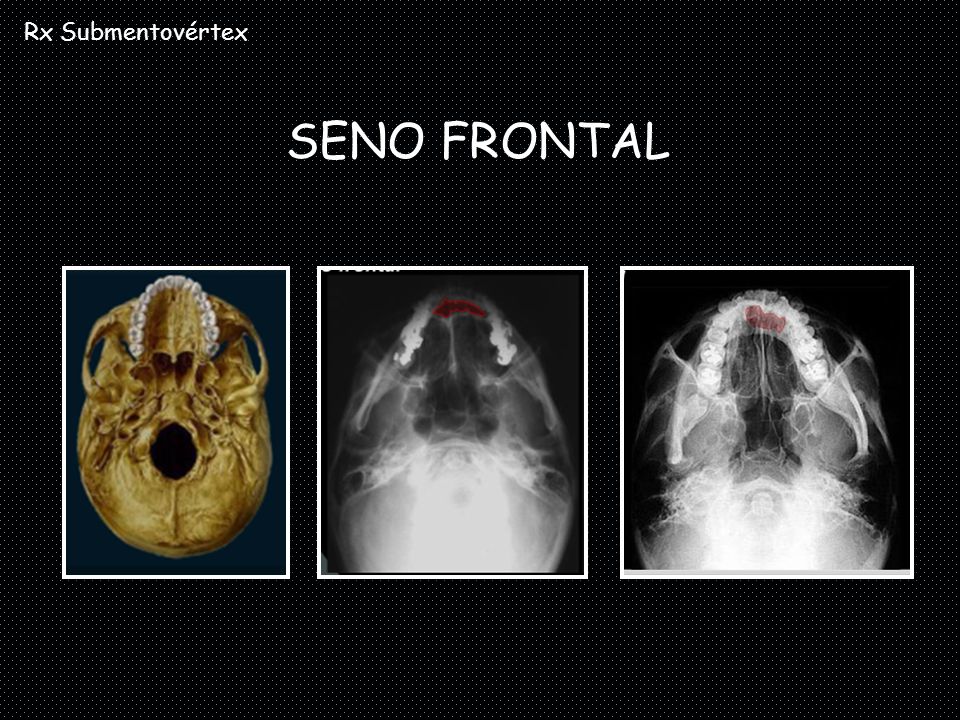

12 Rx Submentovértex SENO FRONTAL

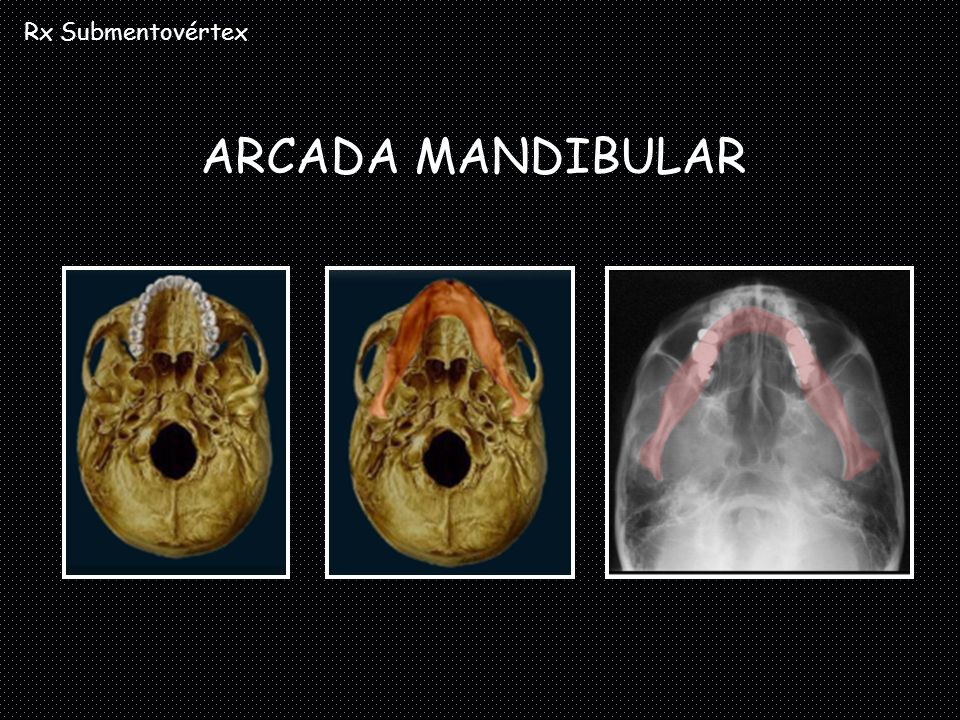

13 Rx Submentovértex ARCADA MANDIBULAR

14 Rx Submentovértex CÓNDILO MANDIBULAR

15 Rx Submentovértex TABIQUE NASAL

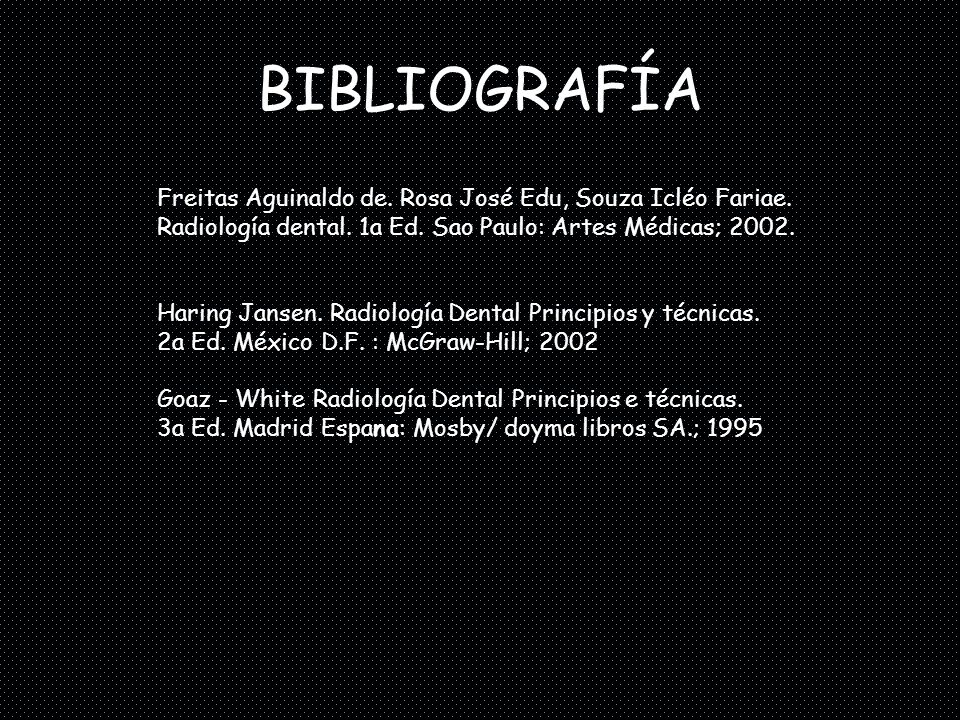

16 BIBLIOGRAFÍA Freitas Aguinaldo de. Rosa José Edu, Souza Icléo Fariae.
Radiología dental. 1a Ed. Sao Paulo: Artes Médicas; 2002. Haring Jansen. Radiología Dental Principios y técnicas. 2a Ed. México D.F. : McGraw-Hill; 2002 Goaz - White Radiología Dental Principios e técnicas. 3a Ed. Madrid Espana: Mosby/ doyma libros SA.; 1995
