1 www.company.com RED NACIONAL IXPs CABASE Modelo de Interconexion en Argentina www.cabase.org.ar

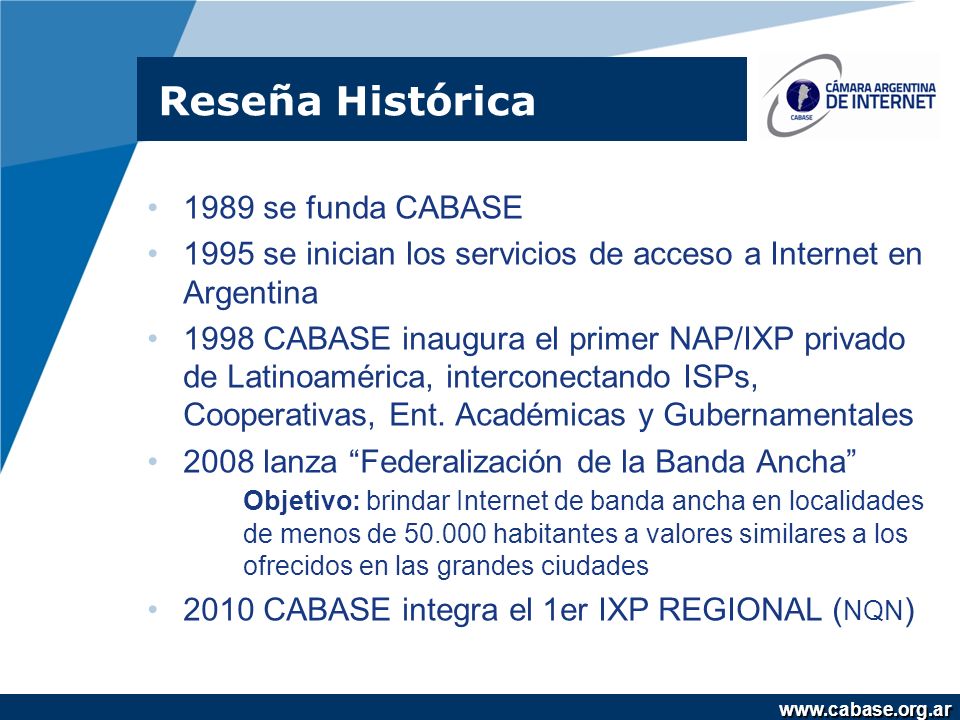

2 www.company.com 1989 se funda CABASE 1995 se inician los servicios de acceso a Internet en Argentina 1998 CABASE inaugura el primer NAP/IXP privado de Latinoamérica, interconectando ISPs, Cooperativas, Ent. Académicas y Gubernamentales 2008 lanza “Federalización de la Banda Ancha” Objetivo: brindar Internet de banda ancha en localidades de menos de 50.000 habitantes a valores similares a los ofrecidos en las grandes ciudades 2010 CABASE integra el 1er IXP REGIONAL ( NQN ) Reseña Histórica www.cabase.org.ar

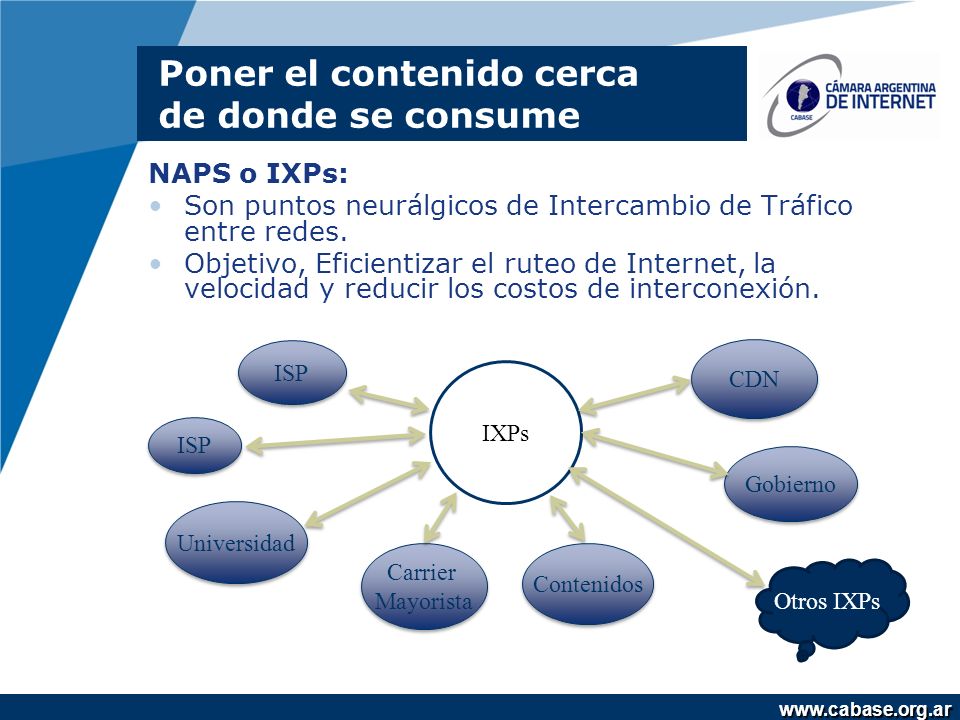

3 www.company.com Poner el contenido cerca de donde se consume NAPS o IXPs: Son puntos neurálgicos de Intercambio de Tráfico entre redes. Objetivo, Eficientizar el ruteo de Internet, la velocidad y reducir los costos de interconexión. IXPs CDN Gobierno Universidad ISP Carrier Mayorista Carrier Mayorista Contenidos ISP Otros IXPs www.cabase.org.ar

4 www.company.com HOY EN ARGENTINA www.cabase.org.ar

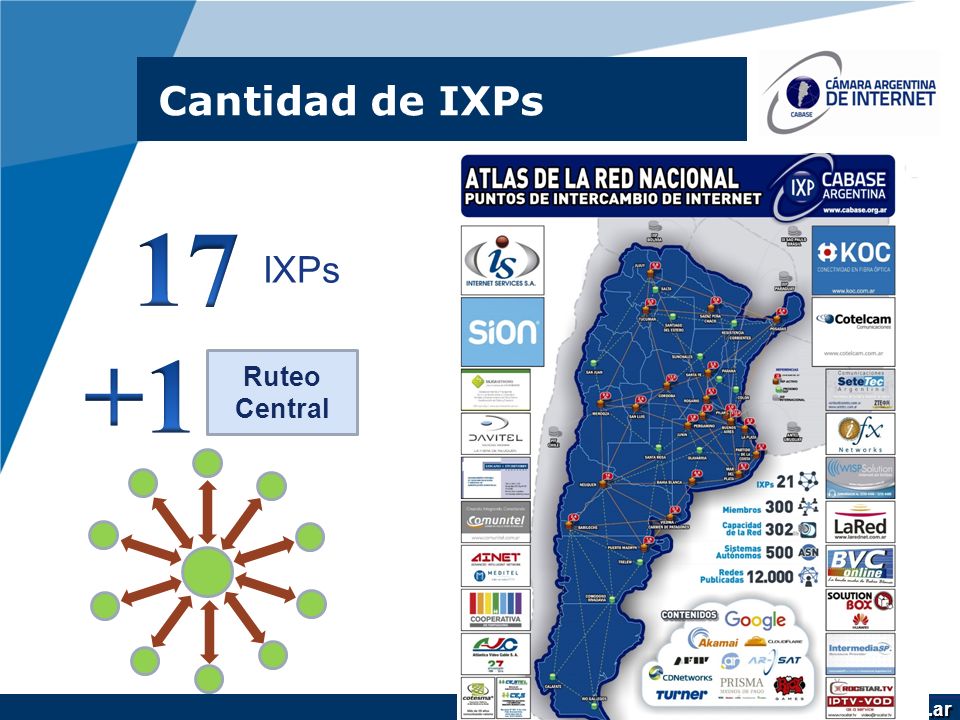

5 www.company.com IXPs Cantidad de IXPs Ruteo Central www.cabase.org.ar

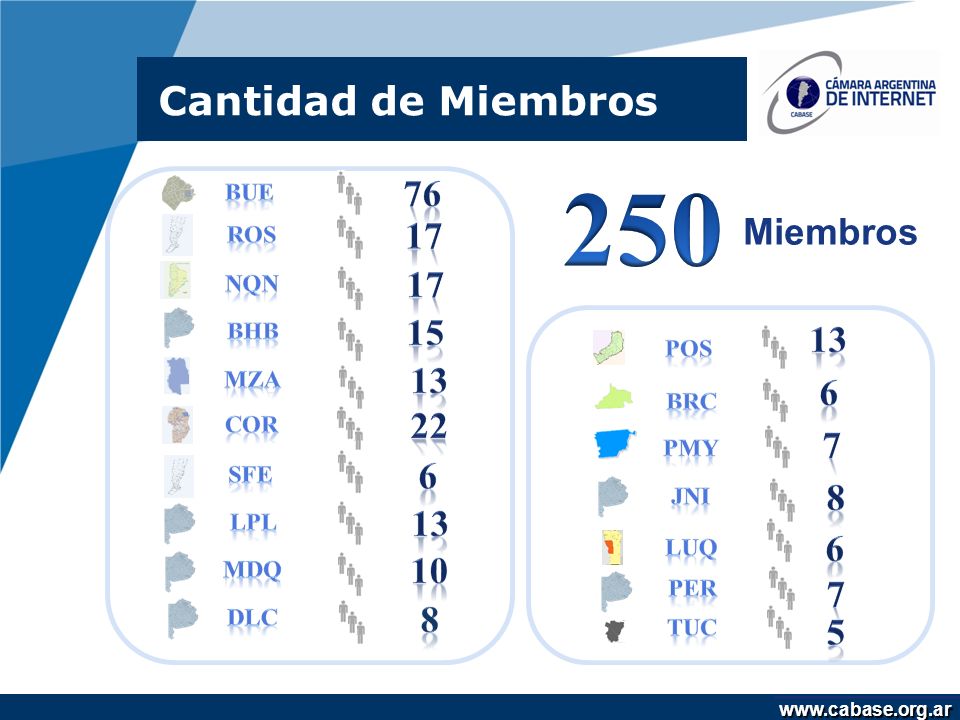

6 www.company.com Miembros Cantidad de Miembros www.cabase.org.ar

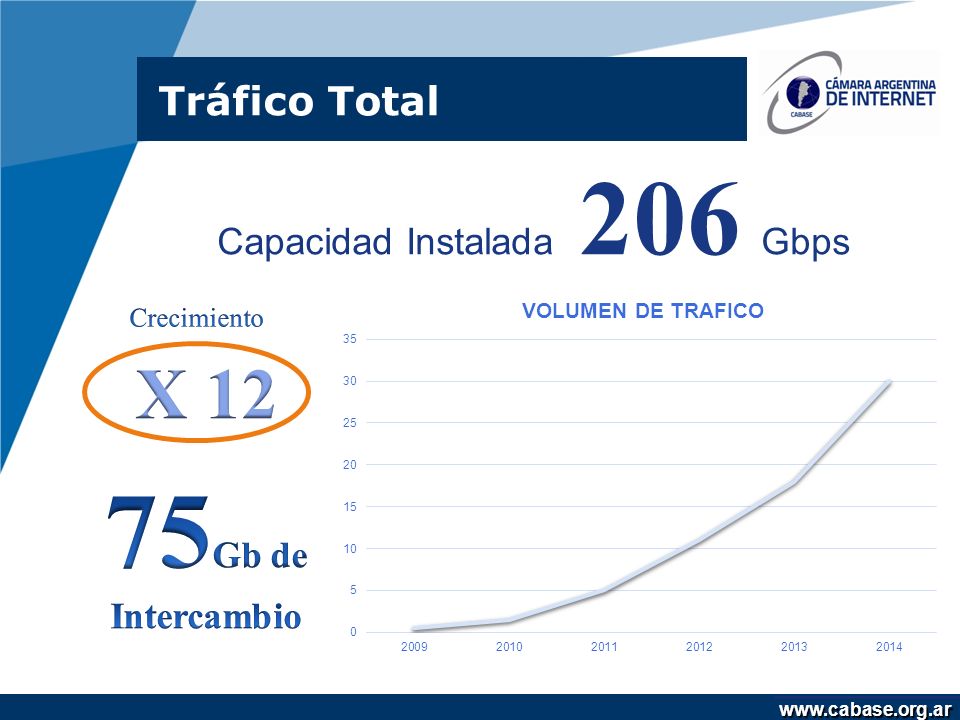

7 www.company.com Tráfico Total Capacidad Instalada 206 Gbps www.cabase.org.ar

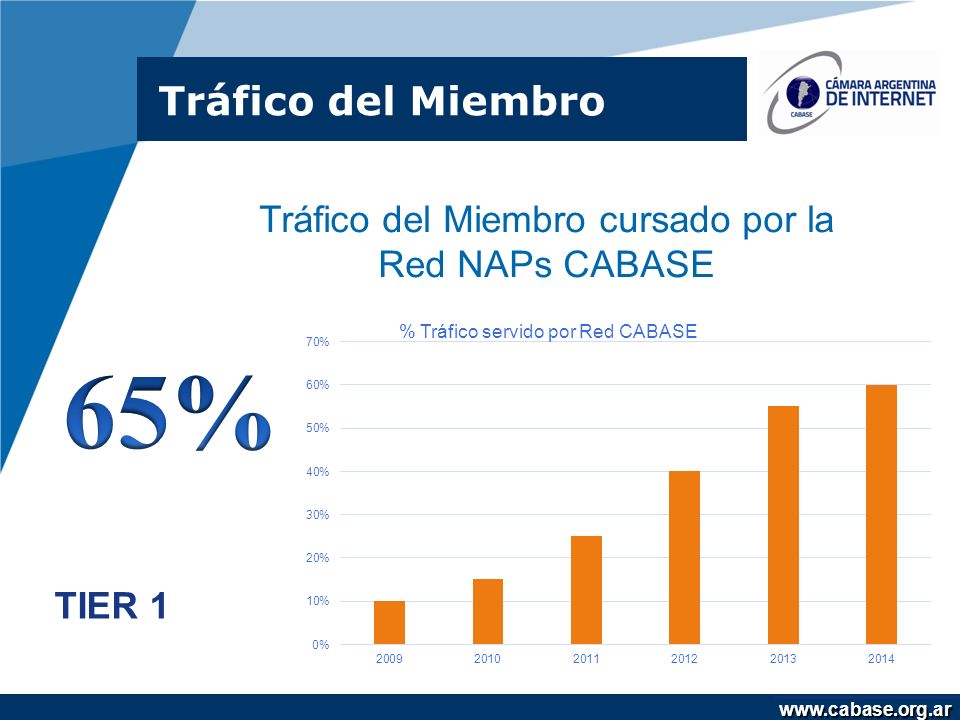

8 www.company.com Tráfico del Miembro cursado por la Red NAPs CABASE Tráfico del Miembro TIER 1 www.cabase.org.ar

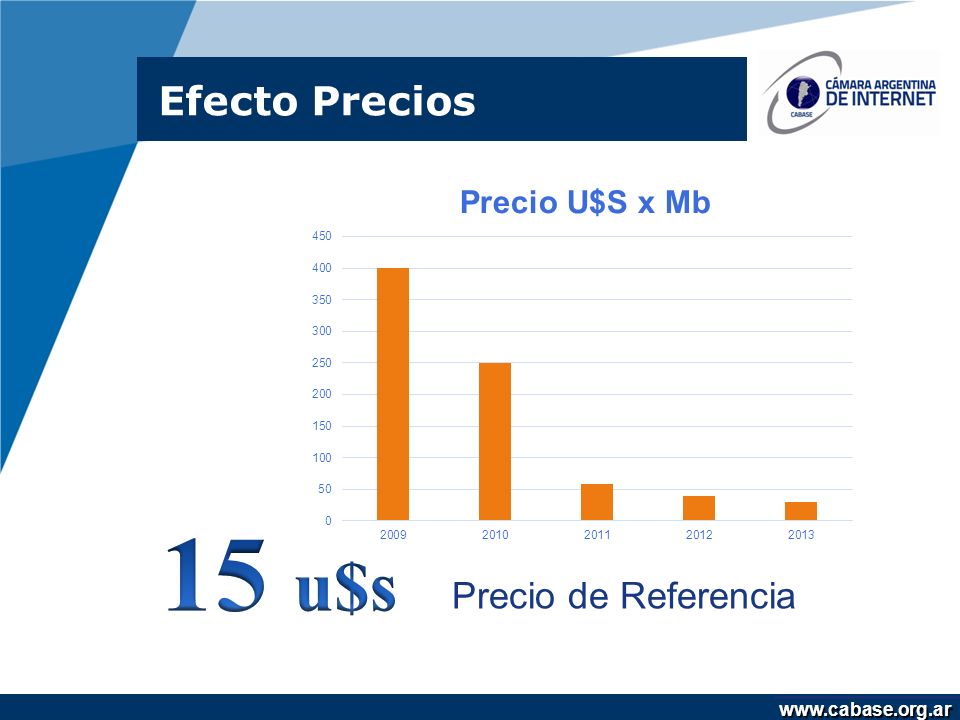

9 www.company.com Efecto Precios Precio de Referencia www.cabase.org.ar

10 www.company.com Tráfico cursado ✓ Gbps ✓ NAPs ✓ Miembros ✓ U$S ✓ HOY EN ARGENTINA www.cabase.org.ar

11 www.company.com Alcance de la RED NACIONAL CABASE  12.500.000 usuarios finales Penetración de Mercado www.cabase.org.ar

12 www.company.com  En internet, el tráfico tiene distinto valor dependiendo de donde proviene o de a donde se lo va a buscar.  Tiene un costo diferente el tráfico interno de mi red que un tráfico externo de mi red.  Los proveedores generalmente no lo desglosan y cobran un valor uniforme. tráfico. El Tráfico en Internet www.cabase.org.ar

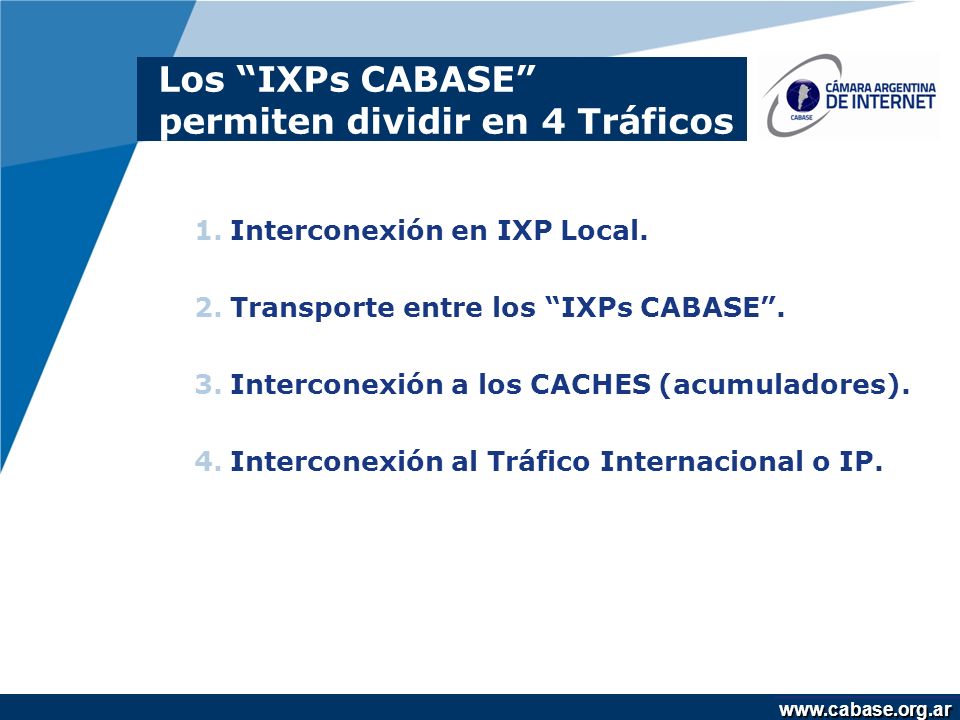

13 www.company.com 1.Interconexión en IXP Local. 2.Transporte entre los “IXPs CABASE”. 3.Interconexión a los CACHES (acumuladores). 4.Interconexión al Tráfico Internacional o IP. Los “IXPs CABASE” permiten dividir en 4 Tráficos www.cabase.org.ar

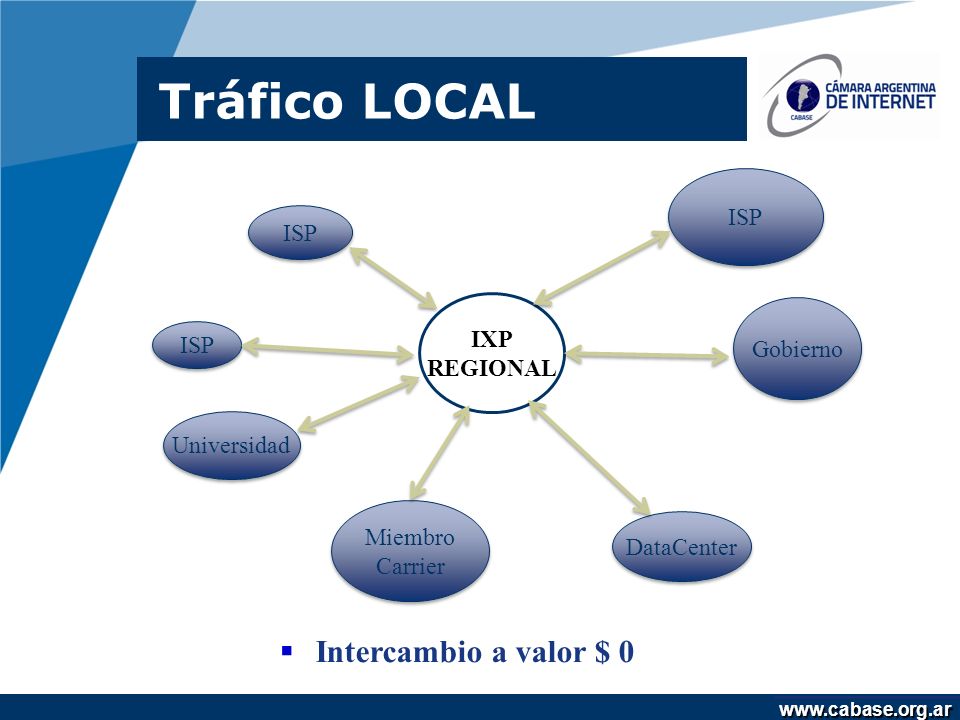

14 www.company.com  Intercambio a valor $ 0 IXP REGIONAL ISP Gobierno Universidad ISP Miembro Carrier Miembro Carrier DataCenter ISP Tráfico LOCAL www.cabase.org.ar

15 www.company.com  Intercambio a valor de transporte  Se paga POR USO al 95% percentil www.cabase.org.ar Transporte entre IXPs IXP REGIONAL 1 ISP Gobierno Universidad ISP Carrier CDN RUTEO CENTRAL IXP REGIONAL 3 CDN Gobierno Universidad ISP Carrier ISP IXP REGIONAL 2 CDN Gobierno Universidad ISP Carrier ISP IXP REGIONAL 4, 5,… ISP Gobierno Universidad CDN Carrier ISP CACHE

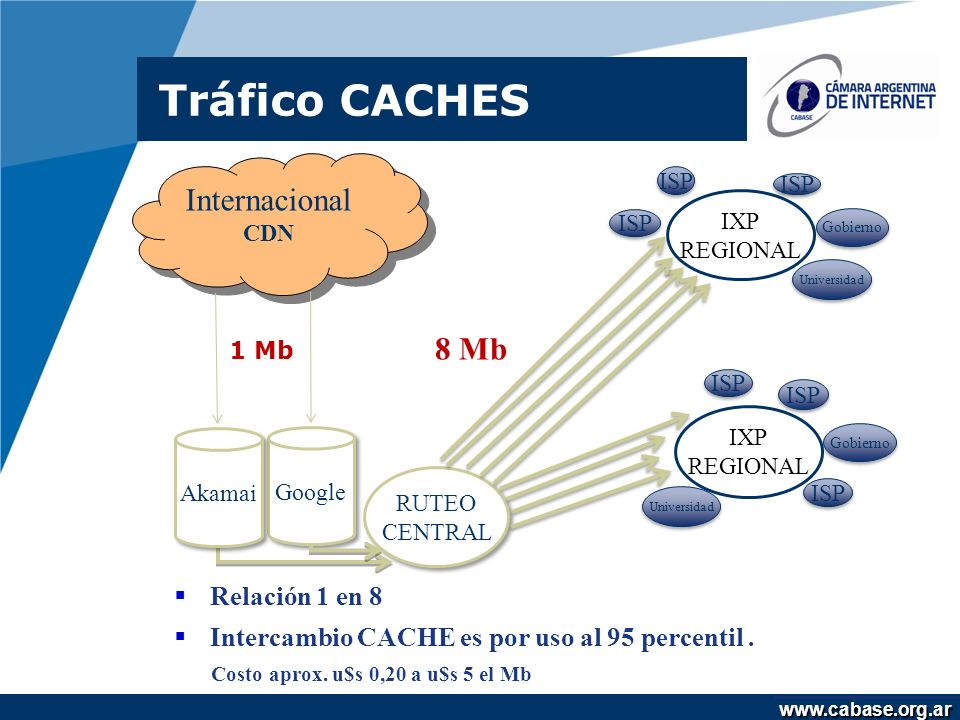

16 www.company.com  Relación 1 en 8  Intercambio CACHE es por uso al 95 percentil. Costo aprox. u$s 0,20 a u$s 5 el Mb RUTEO CENTRAL RUTEO CENTRAL Google Akamai Internacional CDN Internacional CDN 8 Mb IXP REGIONAL ISP Gobierno Universidad ISP IXP REGIONAL ISP Gobierno Universidad ISP 1 Mb Tráfico CACHES www.cabase.org.ar

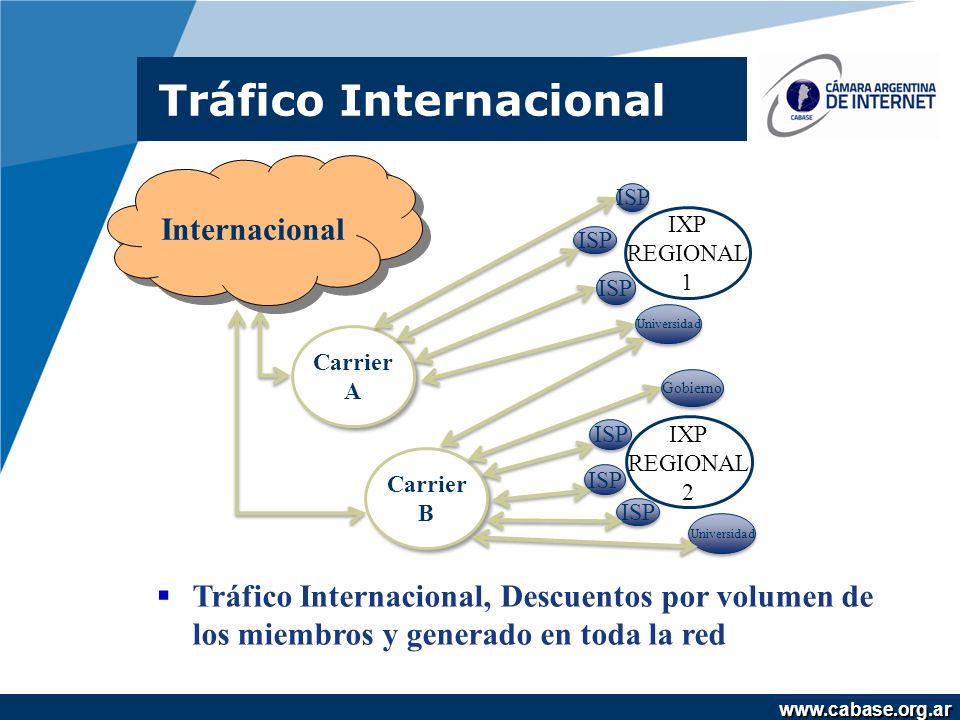

17 www.company.com  Tráfico Internacional, Descuentos por volumen de los miembros y generado en toda la red Carrier A Carrier A IXP REGIONAL 1 ISP Universidad ISP IXP REGIONAL 2 ISP Gobierno Universidad ISP Carrier B Carrier B Internacional Tráfico Internacional www.cabase.org.ar

18 www.company.com Contenidos www.cabase.org.ar Actuales ____________________________ Próximamente

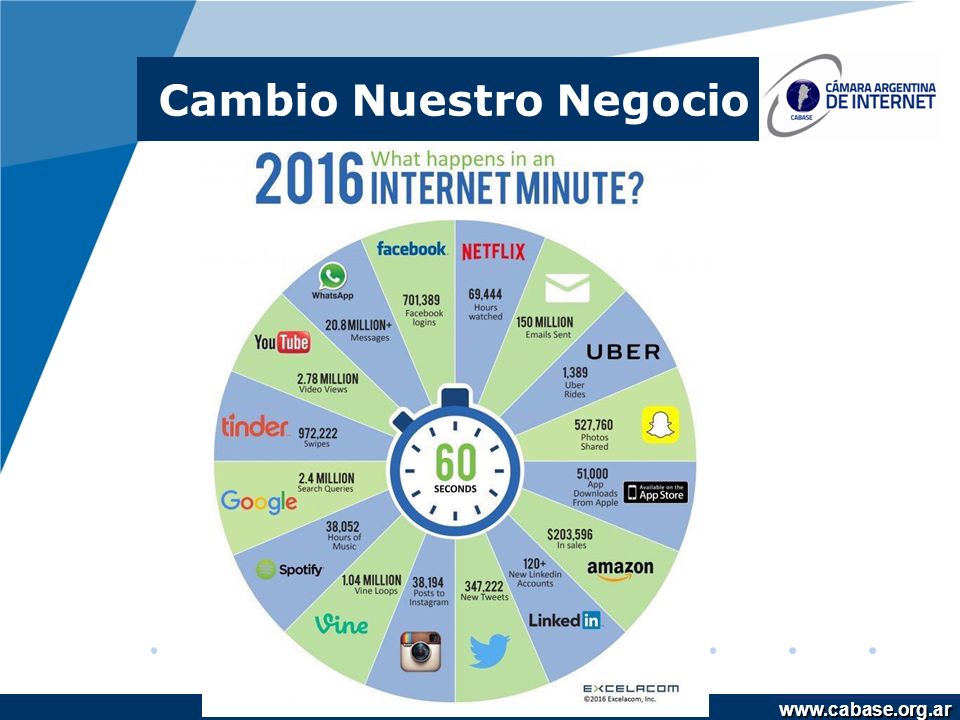

19 www.company.com Cambio Nuestro Negocio www.cabase.org.ar

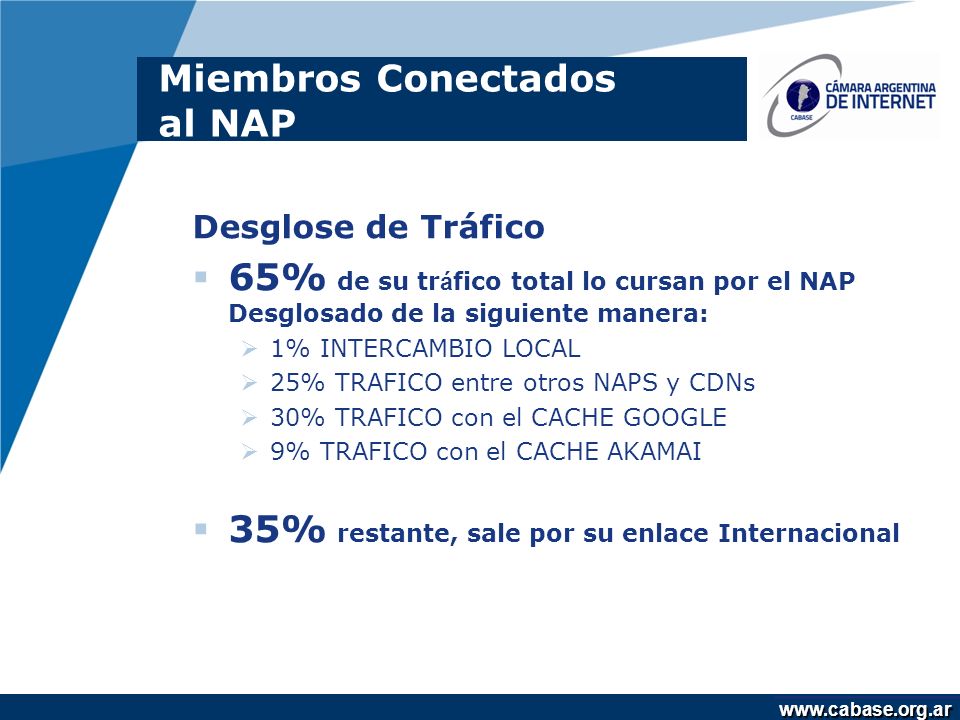

20 www.company.com Miembros Conectados al NAP www.cabase.org.ar Desglose de Tráfico  65% de su tr á fico total lo cursan por el NAP Desglosado de la siguiente manera:  1% INTERCAMBIO LOCAL  25% TRAFICO entre otros NAPS y CDNs  30% TRAFICO con el CACHE GOOGLE  9% TRAFICO con el CACHE AKAMAI  35% restante, sale por su enlace Internacional

21 www.company.com ¿Preguntas?

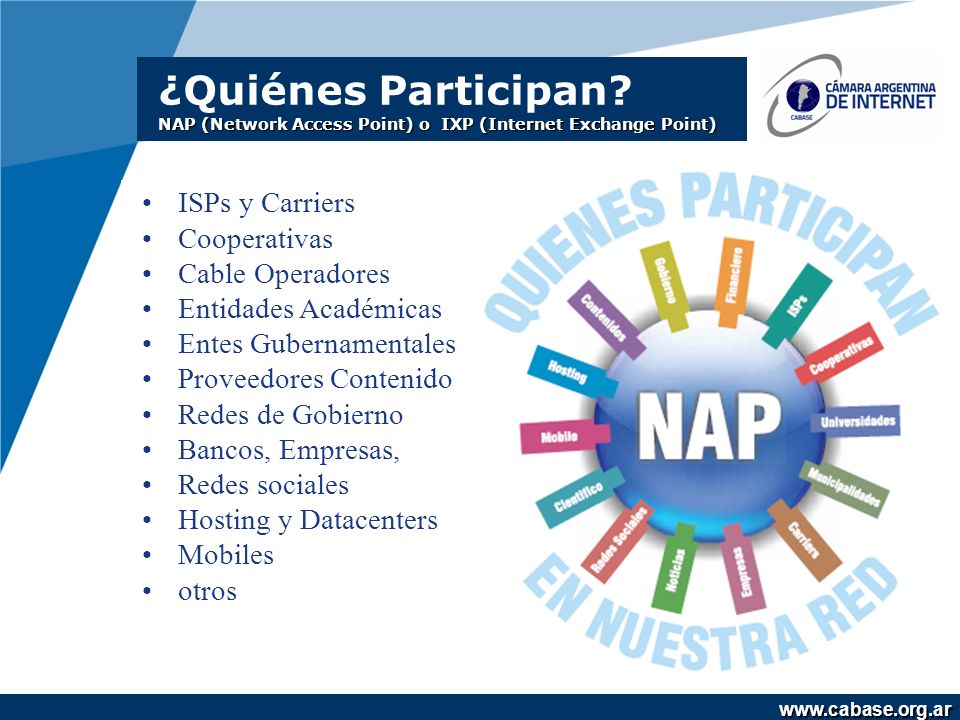

22 www.company.com ISPs y Carriers Cooperativas Cable Operadores Entidades Académicas Entes Gubernamentales Proveedores Contenido Redes de Gobierno Bancos, Empresas, Redes sociales Hosting y Datacenters Mobiles otros NAP (Network Access Point) o IXP (Internet Exchange Point) ¿Quiénes Participan? NAP (Network Access Point) o IXP (Internet Exchange Point) www.cabase.org.ar

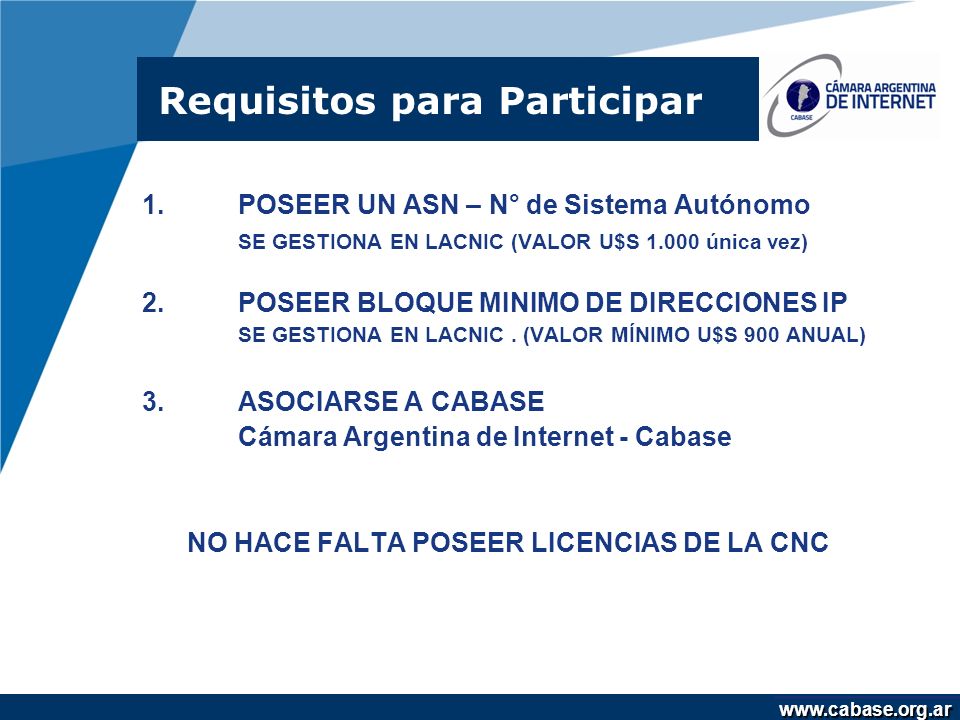

23 www.company.com 1.POSEER UN ASN – N° de Sistema Autónomo SE GESTIONA EN LACNIC (VALOR U$S 1.000 única vez) 2.POSEER BLOQUE MINIMO DE DIRECCIONES IP SE GESTIONA EN LACNIC. (VALOR MÍNIMO U$S 900 ANUAL) 3.ASOCIARSE A CABASE Cámara Argentina de Internet - Cabase NO HACE FALTA POSEER LICENCIAS DE LA CNC Requisitos para Participar www.cabase.org.ar

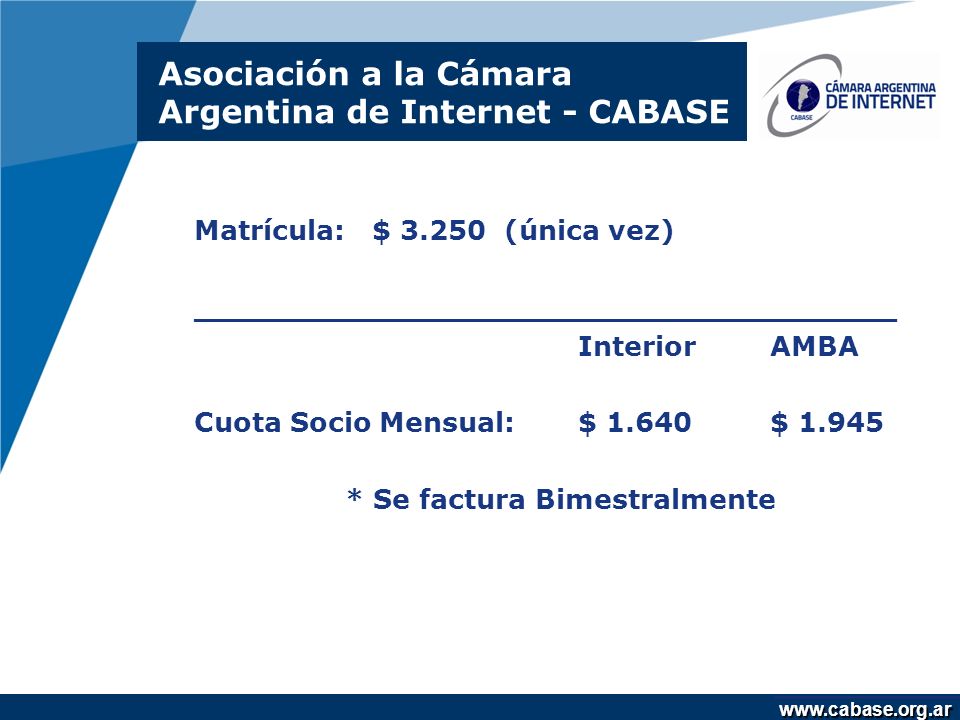

24 www.company.com Matrícula: $ 3.250 (única vez) _____________________________________ Interior AMBA Cuota Socio Mensual:$ 1.640$ 1.945 * Se factura Bimestralmente Asociación a la Cámara Argentina de Internet - CABASE www.cabase.org.ar

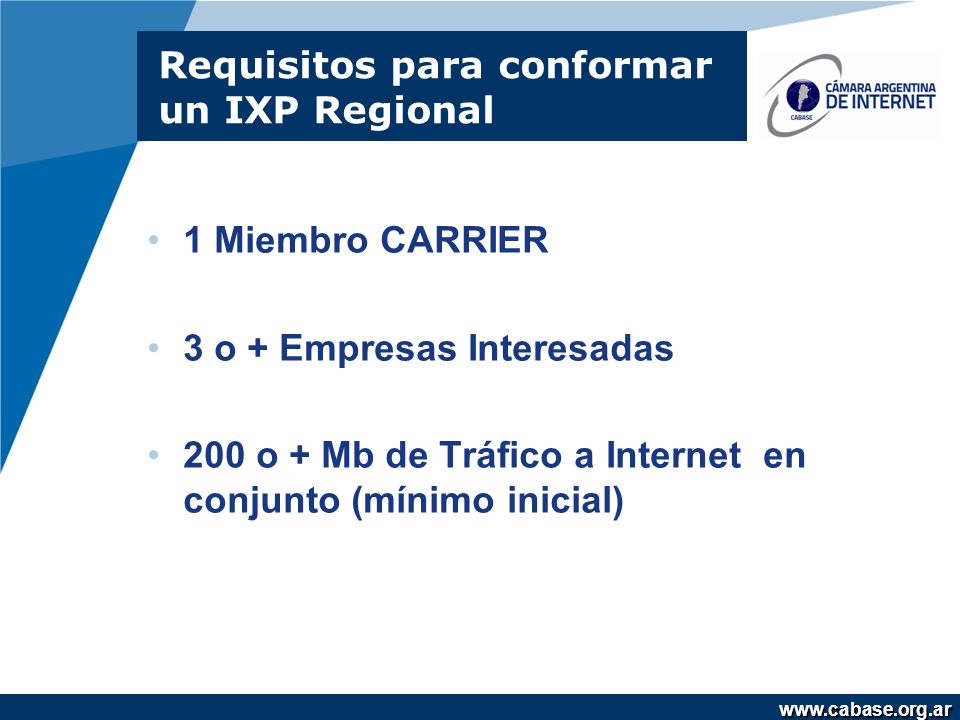

25 www.company.com 1 Miembro CARRIER 3 o + Empresas Interesadas 200 o + Mb de Tráfico a Internet en conjunto (mínimo inicial) Requisitos para conformar un IXP Regional www.cabase.org.ar

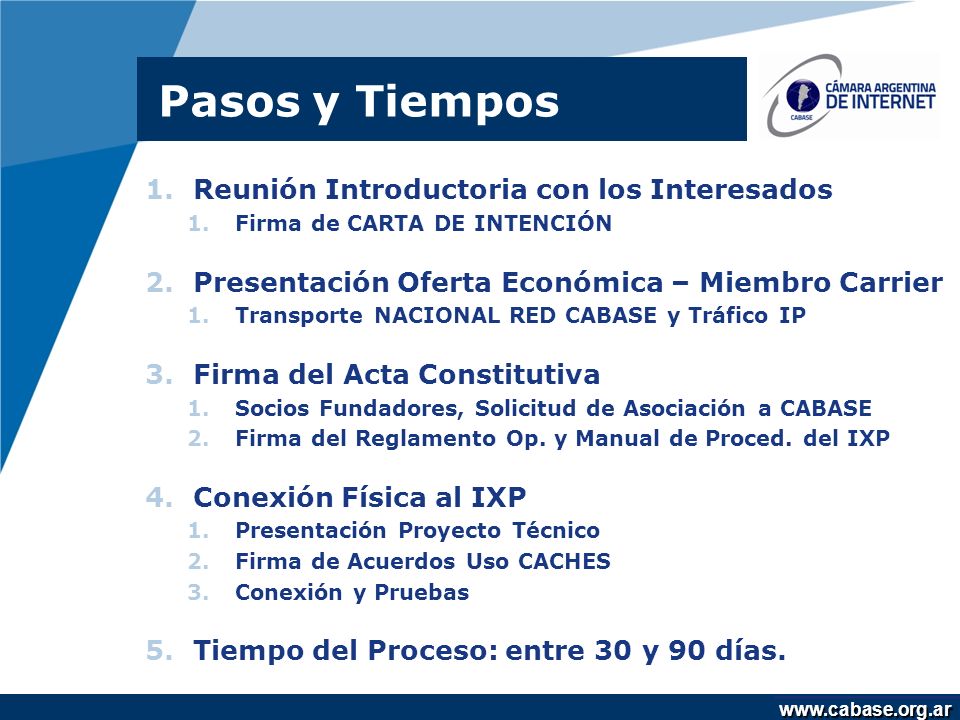

26 www.company.com Pasos y Tiempos www.cabase.org.ar 1.Reunión Introductoria con los Interesados 1.Firma de CARTA DE INTENCIÓN 2.Presentación Oferta Económica – Miembro Carrier 1.Transporte NACIONAL RED CABASE y Tráfico IP 3.Firma del Acta Constitutiva 1.Socios Fundadores, Solicitud de Asociación a CABASE 2.Firma del Reglamento Op. y Manual de Proced. del IXP 4.Conexión Física al IXP 1.Presentación Proyecto Técnico 2.Firma de Acuerdos Uso CACHES 3.Conexión y Pruebas 5.Tiempo del Proceso: entre 30 y 90 días..

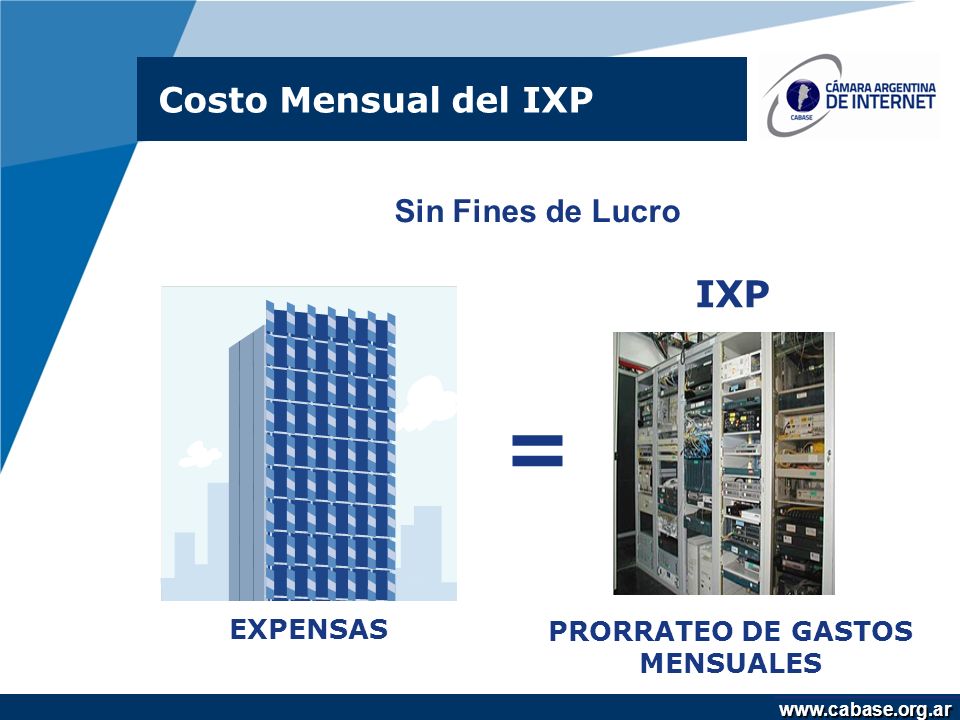

27 www.company.com Sin Fines de Lucro Costo Mensual del IXP www.cabase.org.ar EXPENSAS = PRORRATEO DE GASTOS MENSUALES IXP

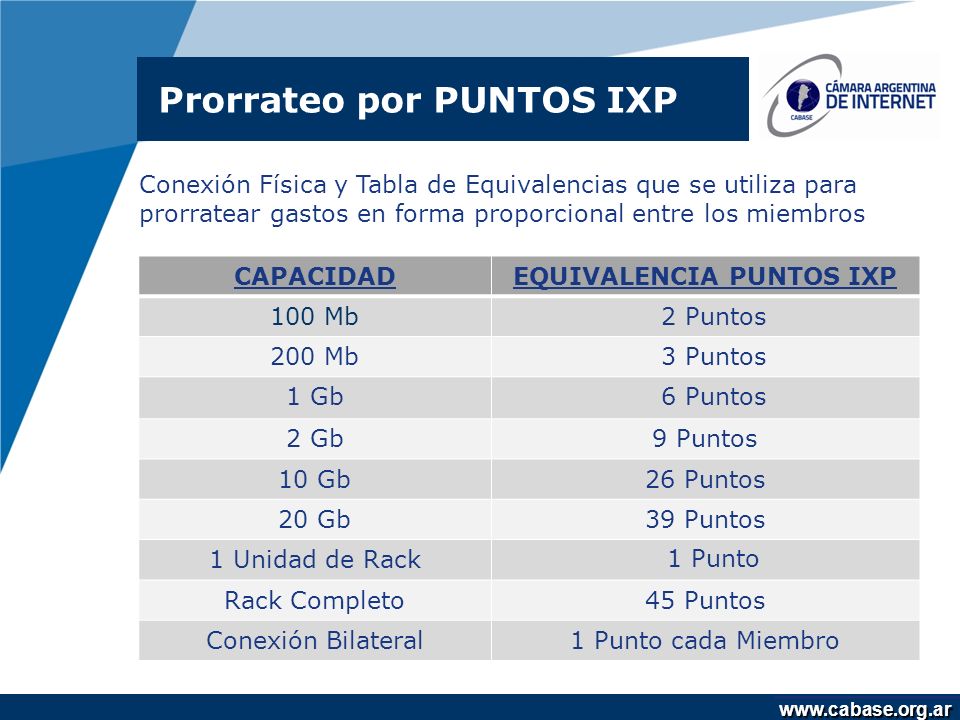

28 www.company.com Conexión Física y Tabla de Equivalencias que se utiliza para prorratear gastos en forma proporcional entre los miembros CAPACIDADEQUIVALENCIA PUNTOS IXP 100 Mb 2 Puntos 200 Mb 3 Puntos 1 Gb 6 Puntos 2 Gb9 Puntos 10 Gb26 Puntos 20 Gb39 Puntos 1 Unidad de Rack 1 Punto Rack Completo45 Puntos Conexión Bilateral1 Punto cada Miembro Prorrateo por PUNTOS IXP www.cabase.org.ar

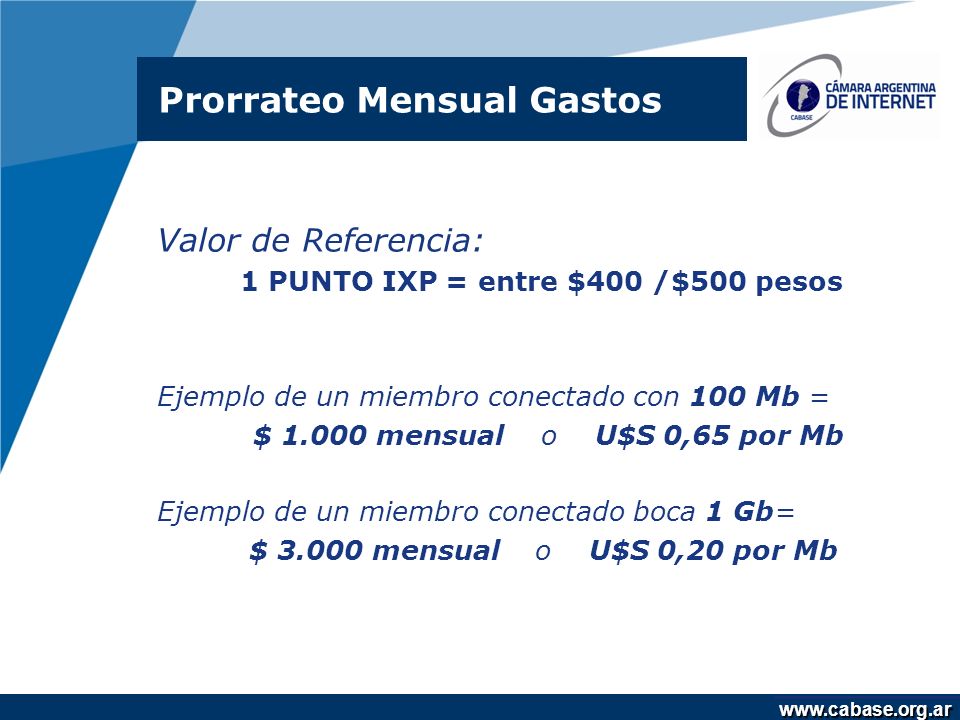

29 www.company.com Valor de Referencia: 1 PUNTO IXP = entre $400 /$500 pesos Ejemplo de un miembro conectado con 100 Mb = $ 1.000 mensual o U$S 0,65 por Mb Ejemplo de un miembro conectado boca 1 Gb= $ 3.000 mensual o U$S 0,20 por Mb Prorrateo Mensual Gastos www.cabase.org.ar

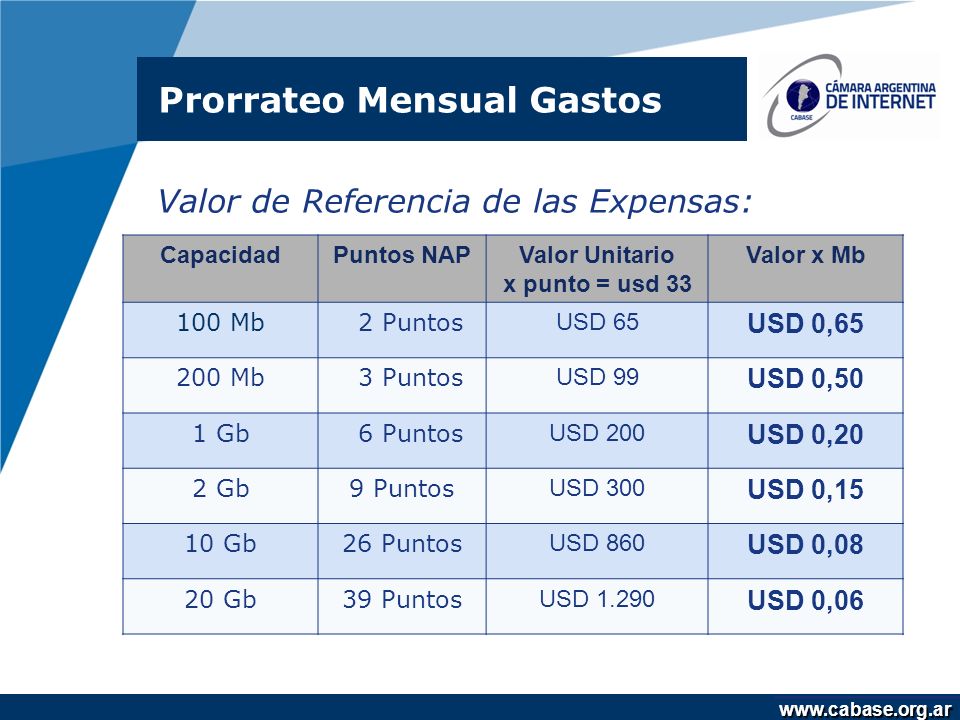

30 www.company.com Valor de Referencia de las Expensas: Prorrateo Mensual Gastos www.cabase.org.ar CapacidadPuntos NAPValor Unitario x punto = usd 33 Valor x Mb 100 Mb 2 Puntos USD 65 USD 0,65 200 Mb 3 Puntos USD 99 USD 0,50 1 Gb 6 Puntos USD 200 USD 0,20 2 Gb9 Puntos USD 300 USD 0,15 10 Gb26 Puntos USD 860 USD 0,08 20 Gb39 Puntos USD 1.290 USD 0,06

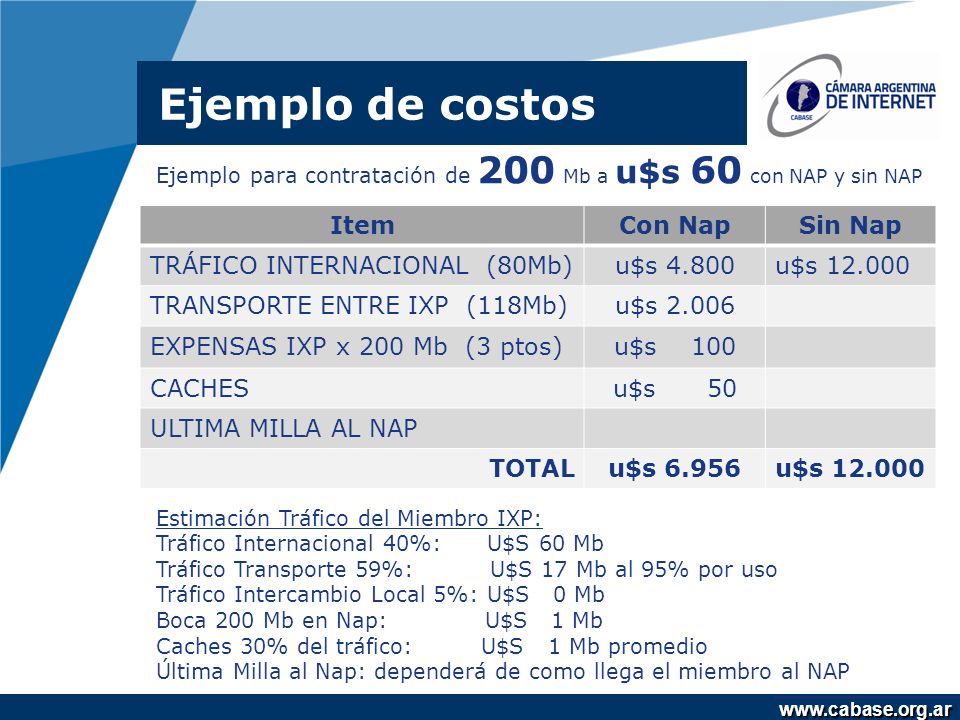

31 www.company.com Ejemplo para contratación de 200 Mb a u$s 60 con NAP y sin NAP Estimación Tráfico del Miembro IXP: Tráfico Internacional 40%: U$S 60 Mb Tráfico Transporte 59%: U$S 17 Mb al 95% por uso Tráfico Intercambio Local 5%: U$S 0 Mb Boca 200 Mb en Nap: U$S 1 Mb Caches 30% del tráfico: U$S 1 Mb promedio Última Milla al Nap: dependerá de como llega el miembro al NAP ItemCon NapSin Nap TRÁFICO INTERNACIONAL (80Mb)u$s 4.800u$s 12.000 TRANSPORTE ENTRE IXP (118Mb)u$s 2.006 EXPENSAS IXP x 200 Mb (3 ptos)u$s 100 CACHESu$s 50 ULTIMA MILLA AL NAP TOTALu$s 6.956u$s 12.000 Ejemplo de costos www.cabase.org.ar

32 www.company.com  Permite comprar a precios competitivos  Permite realizar acuerdos bilaterales  Permite pagar por Uso y obtener Descuentos por volúmenes generados en la red  Permite Mejorar el ruteo y la velocidad de respuesta al usuario final  Es un Punto Neutral, cooperativo y sin fines de lucro Bondades del modelo www.cabase.org.ar

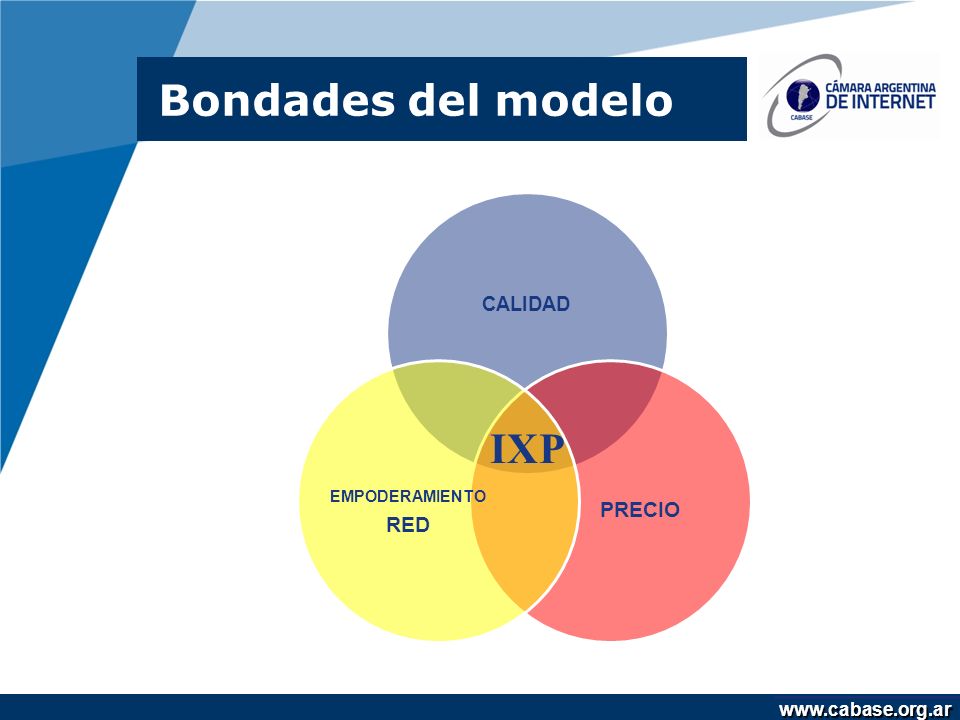

33 www.company.com Bondades del modelo www.cabase.org.ar CALIDAD PRECIO EMPODERAMIENTO RED IXP

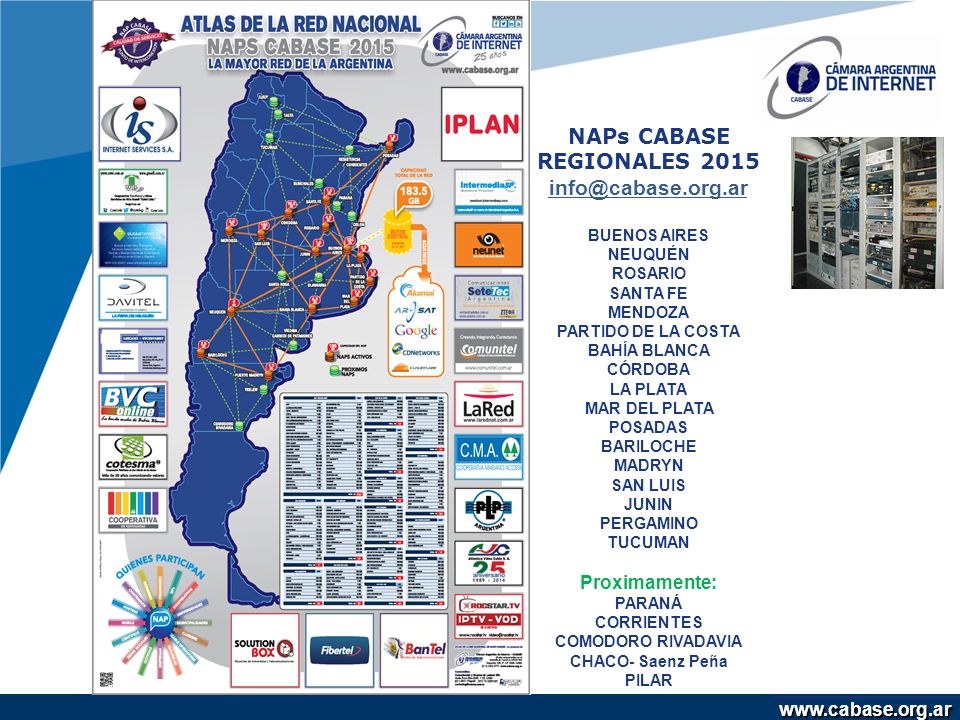

34 www.company.com NAPs CABASE REGIONALES 2015 info@cabase.org.ar info@cabase.org.ar BUENOS AIRES NEUQUÉN ROSARIO SANTA FE MENDOZA PARTIDO DE LA COSTA BAHÍA BLANCA CÓRDOBA LA PLATA MAR DEL PLATA POSADAS BARILOCHE MADRYN SAN LUIS JUNIN PERGAMINO TUCUMAN Proximamente: PARANÁ CORRIENTES COMODORO RIVADAVIA CHACO- Saenz Peña PILAR www.cabase.org.ar

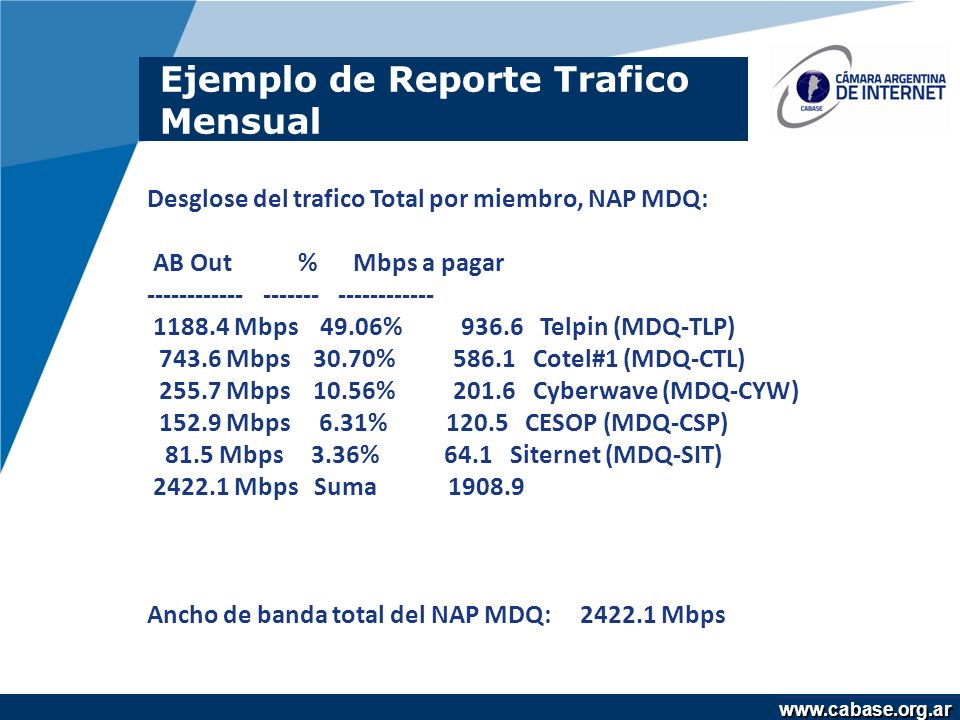

35 www.company.com Ejemplo de Reporte Trafico Mensual www.cabase.org.ar Desglose del trafico Total por miembro, NAP MDQ: AB Out % Mbps a pagar ------------ ------- ------------ 1188.4 Mbps 49.06% 936.6 Telpin (MDQ-TLP) 743.6 Mbps 30.70% 586.1 Cotel#1 (MDQ-CTL) 255.7 Mbps 10.56% 201.6 Cyberwave (MDQ-CYW) 152.9 Mbps 6.31% 120.5 CESOP (MDQ-CSP) 81.5 Mbps 3.36% 64.1 Siternet (MDQ-SIT) 2422.1 Mbps Suma 1908.9 Ancho de banda total del NAP MDQ: 2422.1 Mbps

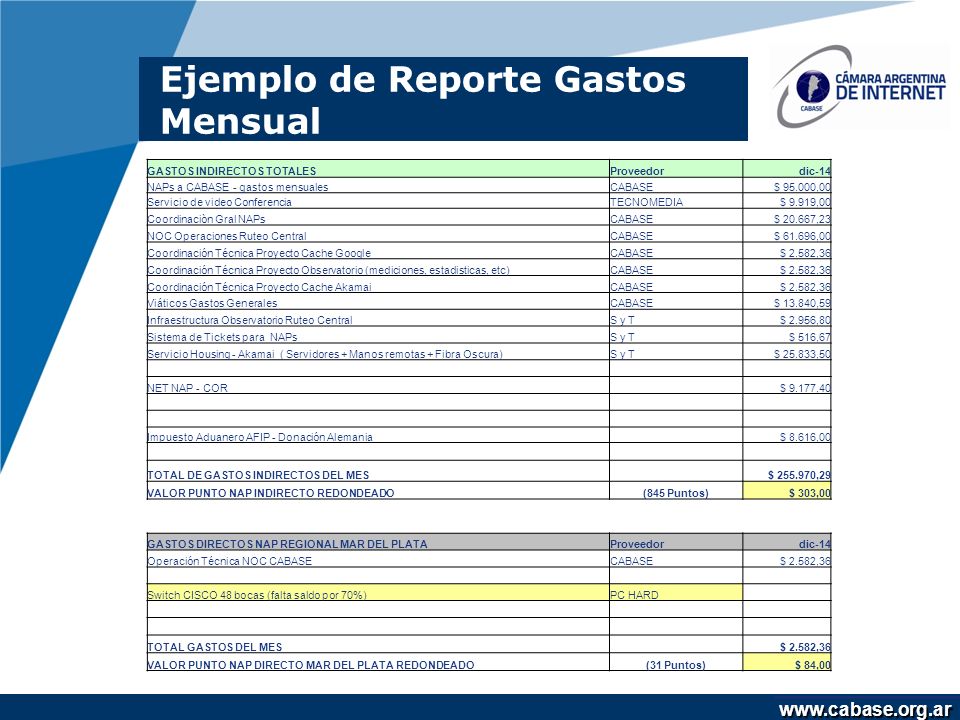

36 www.company.com Ejemplo de Reporte Gastos Mensual www.cabase.org.ar GASTOS INDIRECTOS TOTALESProveedordic-14 NAPs a CABASE - gastos mensualesCABASE$ 95.000,00 Servicio de video ConferenciaTECNOMEDIA$ 9.919,00 Coordinaciòn Gral NAPsCABASE$ 20.667,23 NOC Operaciones Ruteo CentralCABASE$ 61.696,00 Coordinación Técnica Proyecto Cache GoogleCABASE$ 2.582,36 Coordinación Técnica Proyecto Observatorio (mediciones, estadisticas, etc)CABASE$ 2.582,36 Coordinación Técnica Proyecto Cache AkamaiCABASE$ 2.582,36 Viáticos Gastos GeneralesCABASE$ 13.840,59 Infraestructura Observatorio Ruteo CentralS y T$ 2.956,80 Sistema de Tickets para NAPsS y T$ 516,67 Servicio Housing - Akamai ( Servidores + Manos remotas + Fibra Oscura)S y T$ 25.833,50 NET NAP - COR $ 9.177,40 Impuesto Aduanero AFIP - Donación Alemania $ 8.616,00 TOTAL DE GASTOS INDIRECTOS DEL MES $ 255.970,29 VALOR PUNTO NAP INDIRECTO REDONDEADO(845 Puntos)$ 303,00 GASTOS DIRECTOS NAP REGIONAL MAR DEL PLATAProveedordic-14 Operación Técnica NOC CABASECABASE$ 2.582,36 Switch CISCO 48 bocas (falta saldo por 70%)PC HARD TOTAL GASTOS DEL MES $ 2.582,36 VALOR PUNTO NAP DIRECTO MAR DEL PLATA REDONDEADO(31 Puntos)$ 84,00

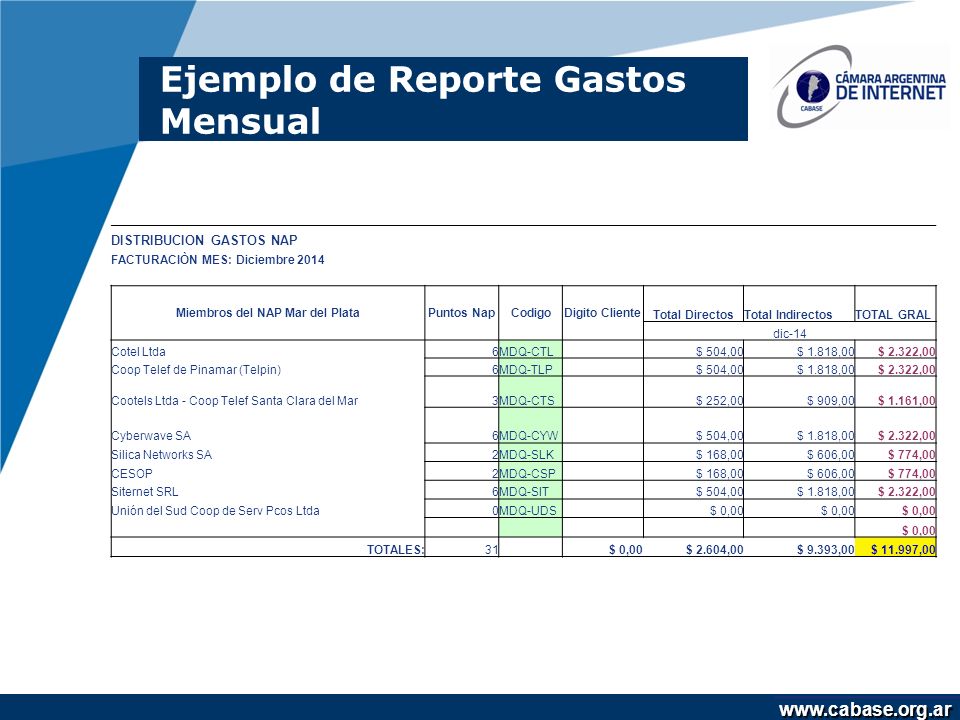

37 www.company.com Ejemplo de Reporte Gastos Mensual www.cabase.org.ar DISTRIBUCION GASTOS NAP FACTURACIÒN MES: Diciembre 2014 Miembros del NAP Mar del PlataPuntos NapCodigoDigito Cliente Total DirectosTotal IndirectosTOTAL GRAL dic-14 Cotel Ltda6MDQ-CTL $ 504,00$ 1.818,00$ 2.322,00 Coop Telef de Pinamar (Telpin)6MDQ-TLP $ 504,00$ 1.818,00$ 2.322,00 Cootels Ltda - Coop Telef Santa Clara del Mar3MDQ-CTS $ 252,00$ 909,00$ 1.161,00 Cyberwave SA6MDQ-CYW $ 504,00$ 1.818,00$ 2.322,00 Silica Networks SA2MDQ-SLK $ 168,00$ 606,00$ 774,00 CESOP2MDQ-CSP $ 168,00$ 606,00$ 774,00 Siternet SRL6MDQ-SIT $ 504,00$ 1.818,00$ 2.322,00 Unión del Sud Coop de Serv Pcos Ltda0MDQ-UDS $ 0,00 TOTALES:31 $ 0,00$ 2.604,00$ 9.393,00$ 11.997,00

38 www.company.com NAPs CABASE Contactarse con CABASE WWW.CABASE.ORG.AR Hernan.seoane@cabase.org.ar www.cabase.org.ar

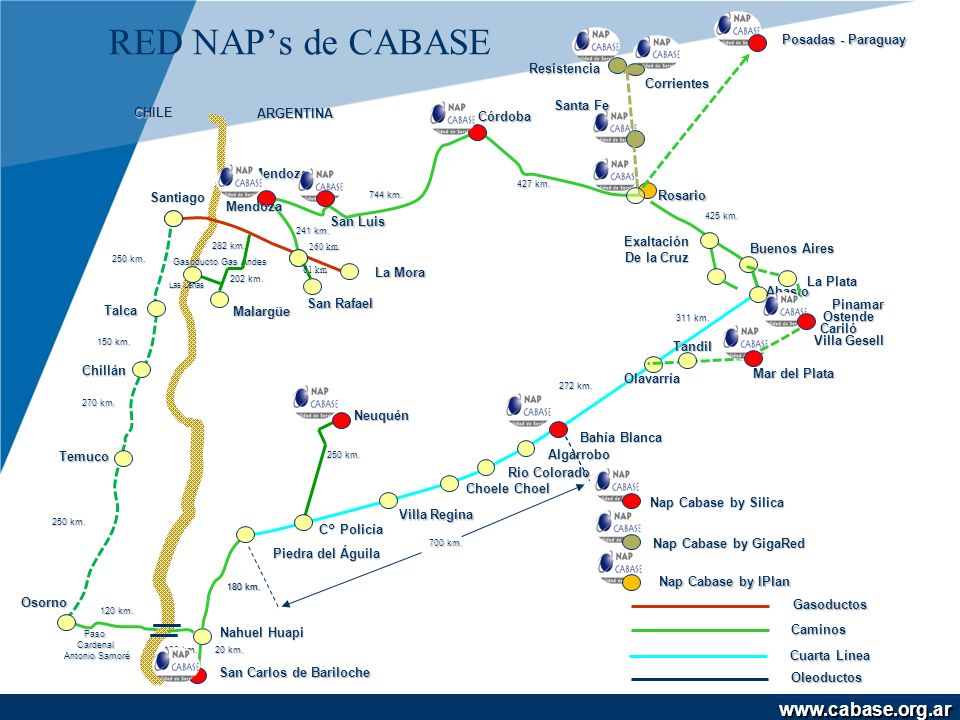

39 www.company.com La Plata Ostende Mar del Plata Malargüe 202 km. Tandil Las Leñas Exaltación De la Cruz 61 km 260 km. San Luis Nap Cabase by Silica Nap Cabase by IPlan Resistencia Posadas - Paraguay Santa Fe Corrientes Nap Cabase by GigaRed Pinamar Cariló Villa Gesell La Mora www.cabase.org.ar
